Hyndai Santa Fe II "...с надеждой..."
Добрый день, друзья.
Начнуописывать свой инсталл, с надеждой получать в теме полезные советы (всё-такиопыта не так много). До этой машины была AUDI 100 в кузове C4– там была реализована двушка с сабом на Alpine CDA-9887R.В принципе все нравилось, но машину продал и купил другую. Вот и сам подопытный- Hyundai Santa Fe II 2008г.в.
Вложение 443146
В этоймашине планирую построить трёшку с сабом (или двумя – как больше понравится).
Насегодняшний день имеем следующие компоненты будущей системы:
- ГУ – Alpine IVA-W505 + IPod Classic 120Gb
- Процессор – Alpine PXA-H800 по оптике
- Чейнджер – Alpine DHA-S680P по оптике
- ВЧ – Brax Matrix 1.1 от усилителя Alpine MRV-F409
- СЧ – Brax Matrix 2.1 от усилителя Alpine MRV-F409
- НЧ – Brax Matrix 6.1PP от усилителя Alpine MRV-1507
- Саб – Revolt RW10 2 шт. в ЗЯ от усилителя Alpine PDX-M12 (последовательно на 8Ом)

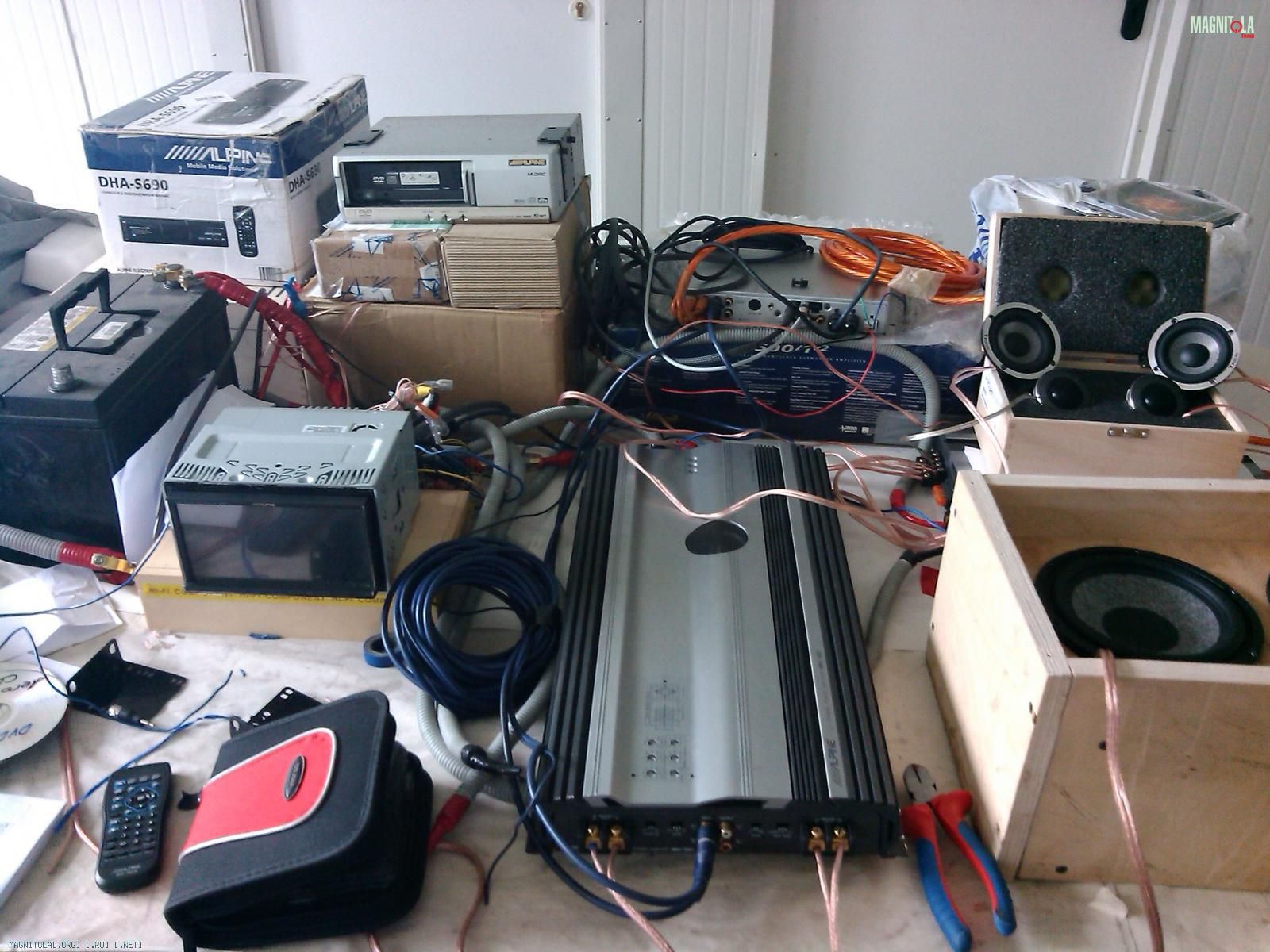

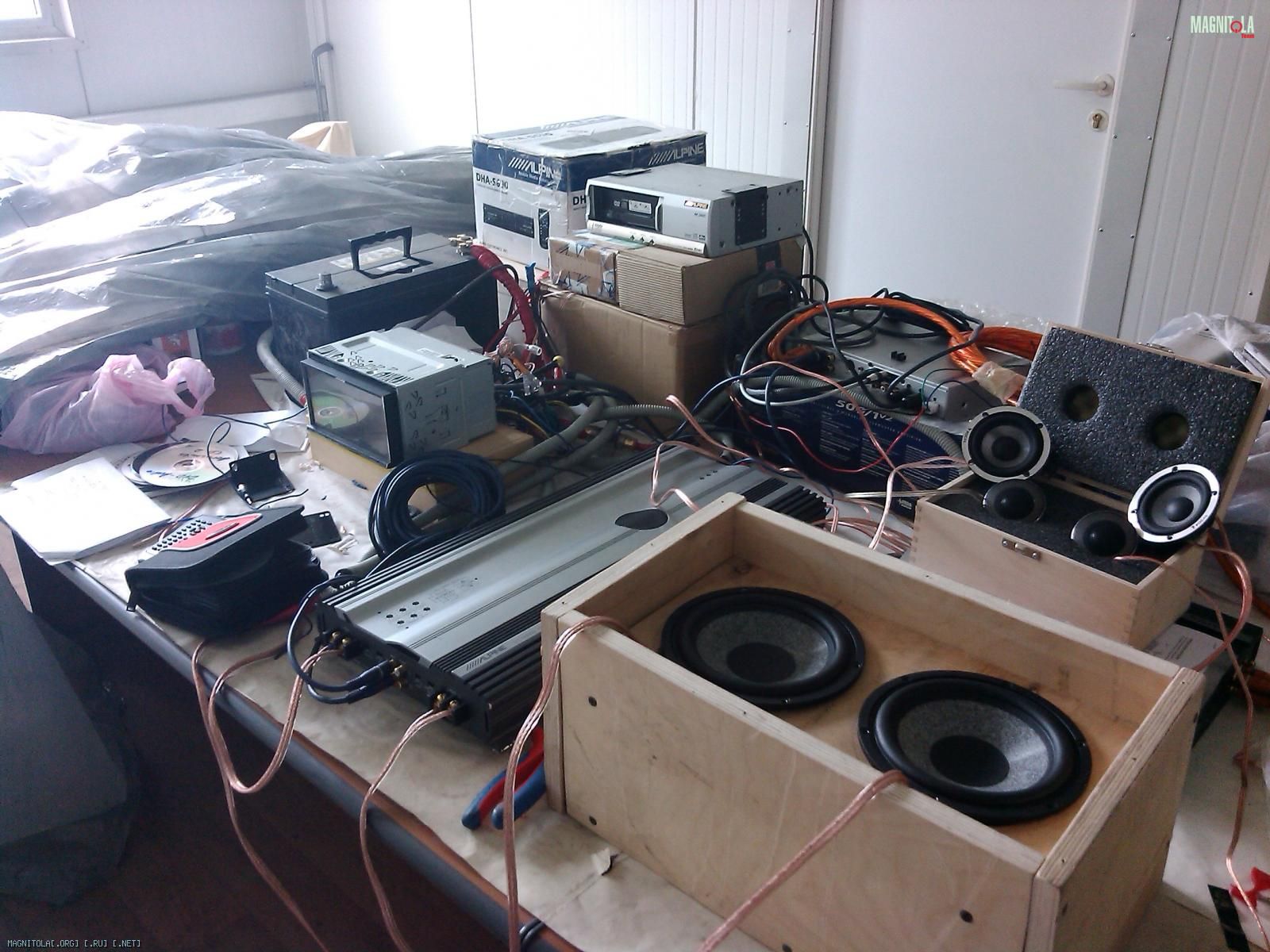

Первые включения системы (правда, без саба)
Вложение 443142Вложение 443144
К этому моменту в автомобиле сделано:

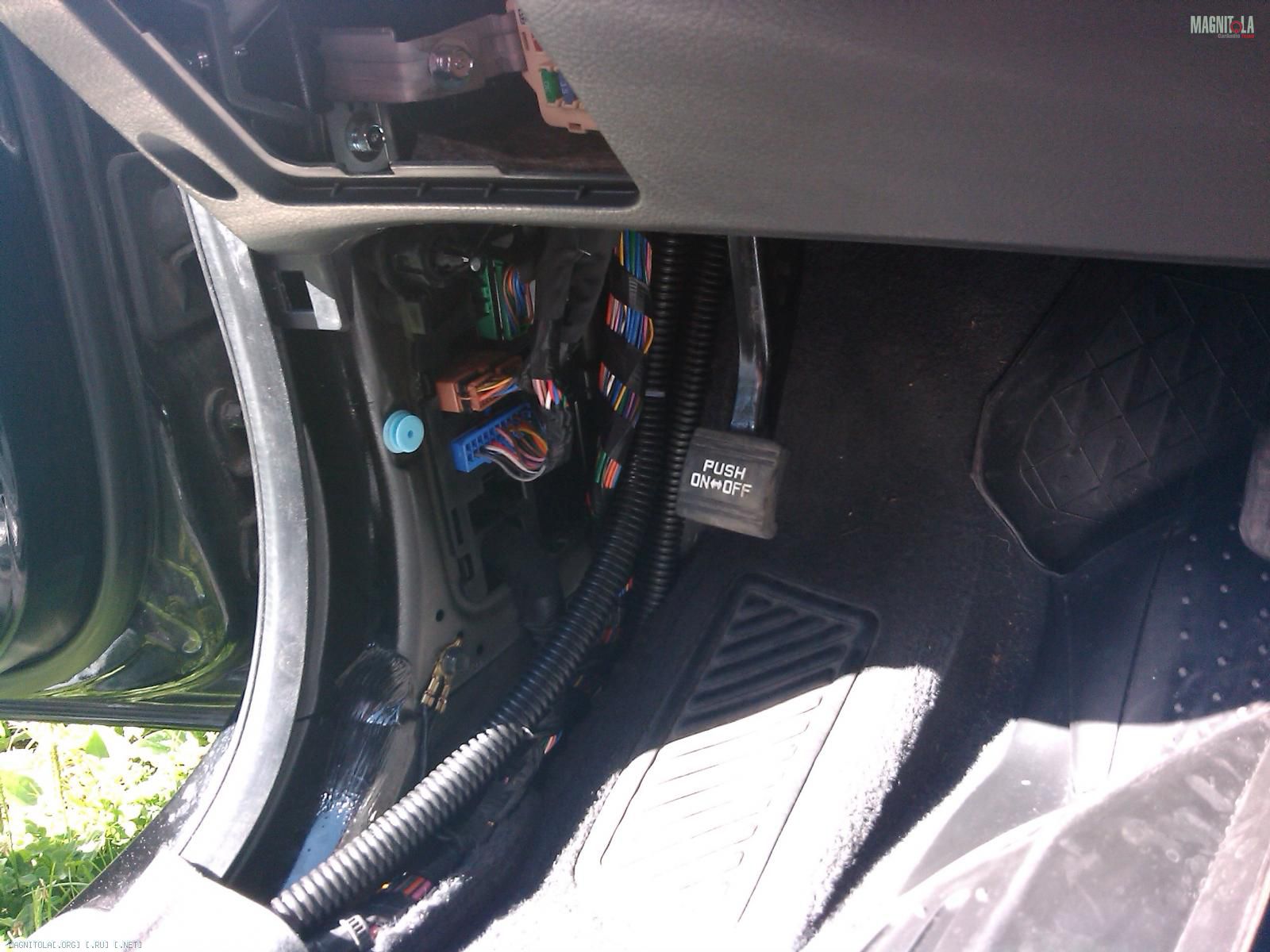

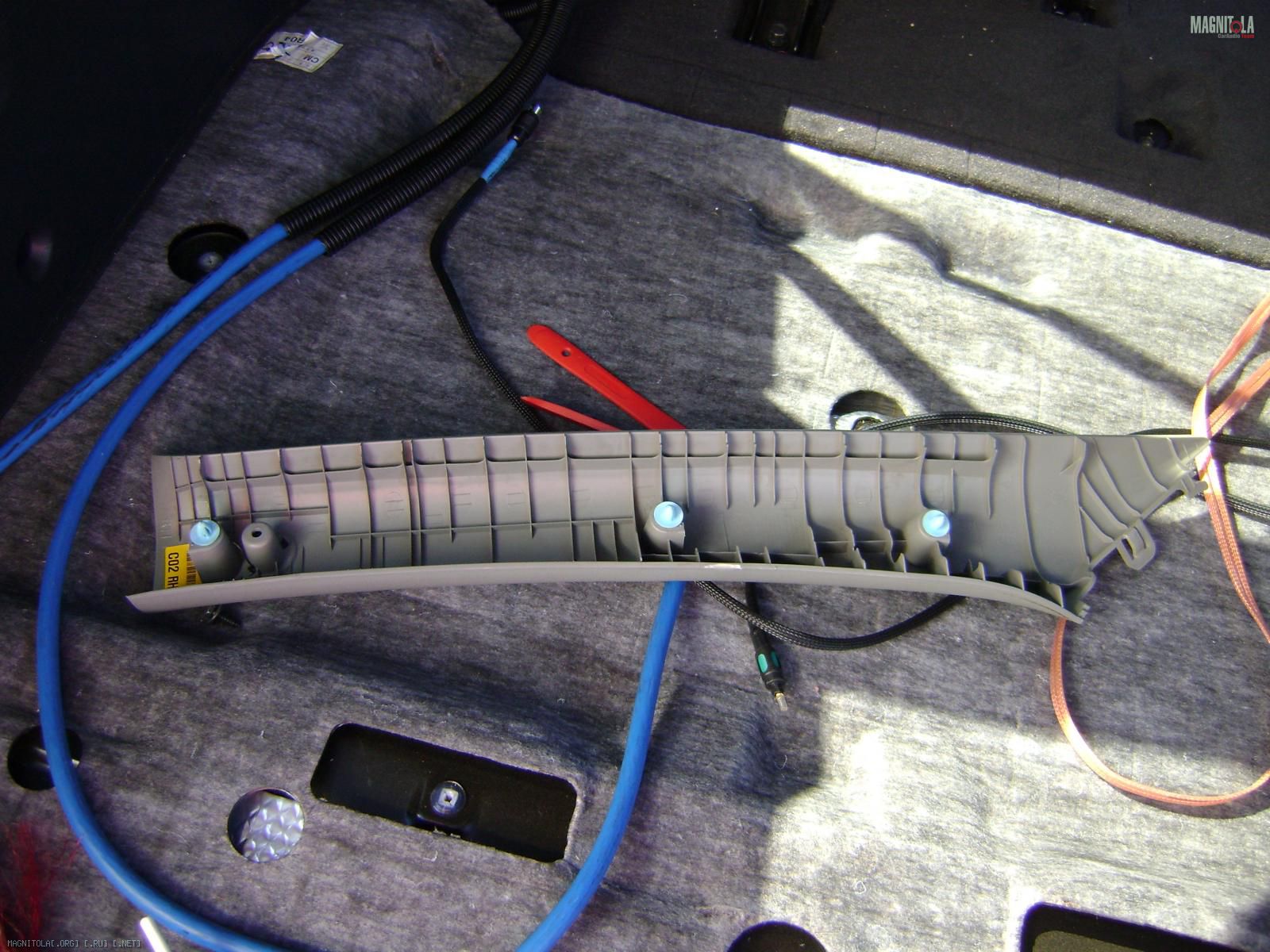

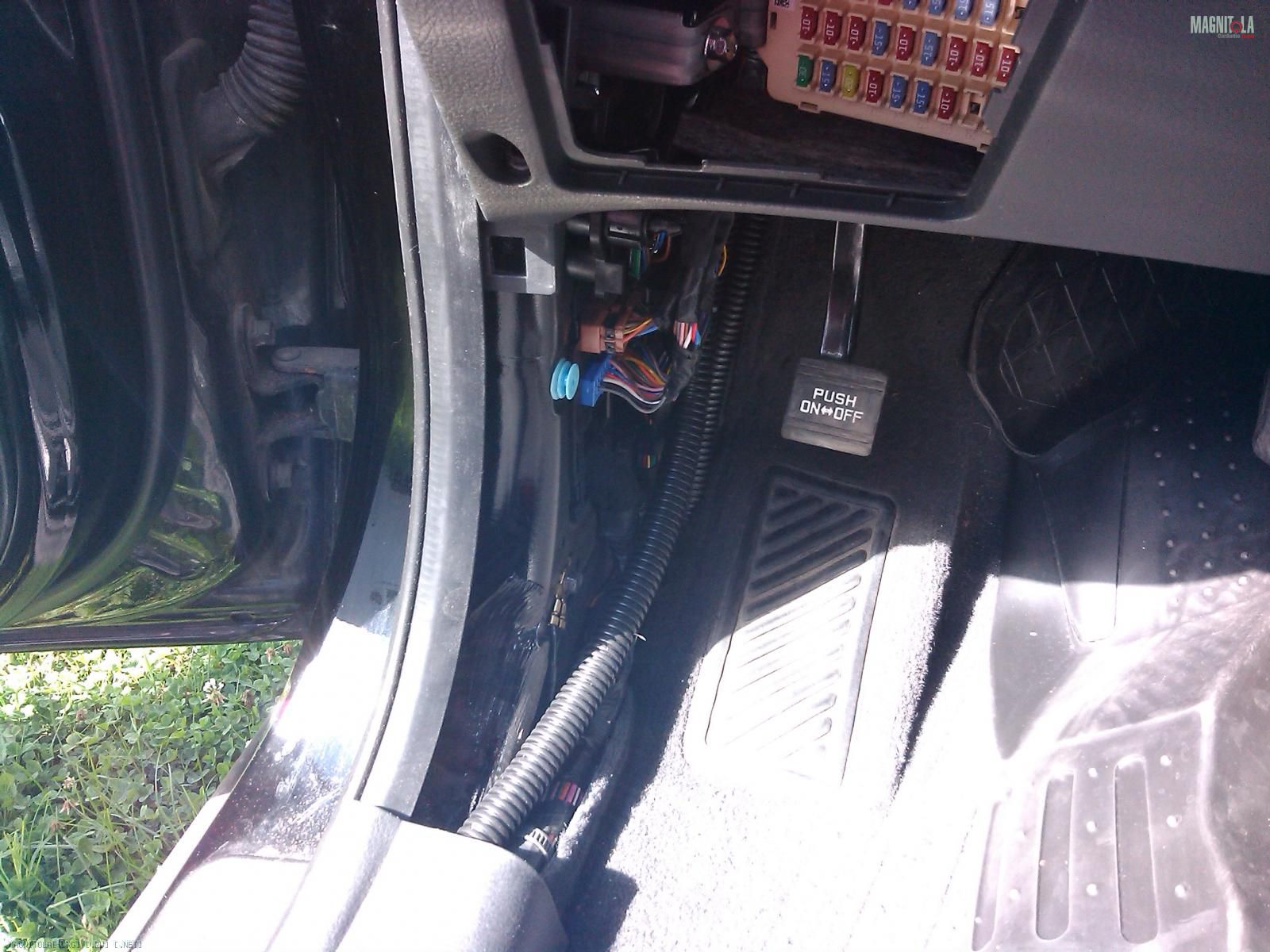

- Проведены от АКБ в багажник 2 кабеля по 50кв.мм. Тянул по левомупорогу в родных кабель-каналах. Открытые участки кабелей закрыты в гофру. Изсалона вышел тоже по левой стороне вместе с родной проводкой через штатнуюпроходку (узел в виде резиновой трубы, и стянут хомутами с каждой стороны) вподкрылок, дальше уже выскочил рядом с АКБ. К сожалению, фотки этих работне делал (не думал, что буду создавать тему со своим инсталлом).
Вложение 443164Вложение 443166Вложение 443168

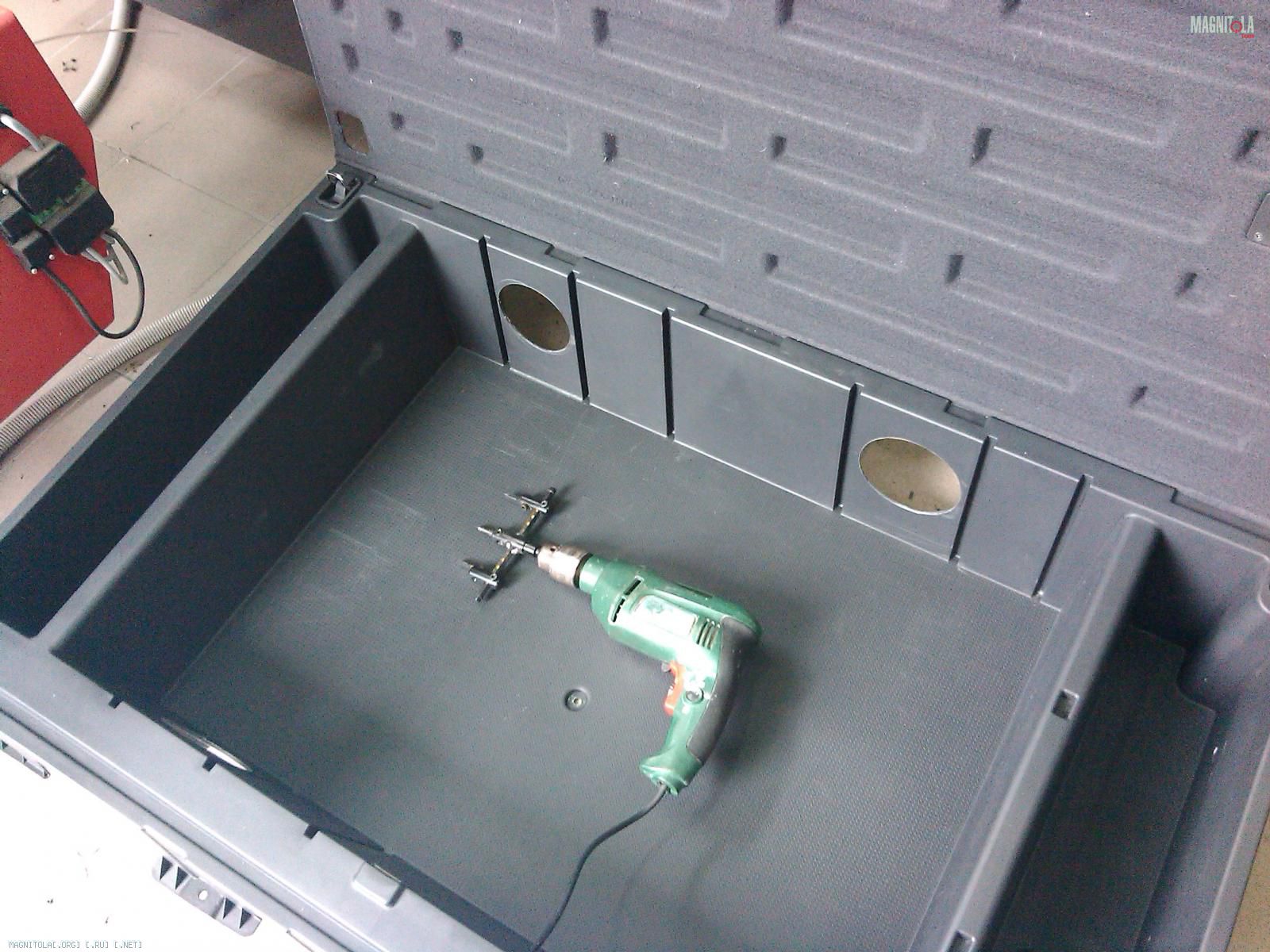

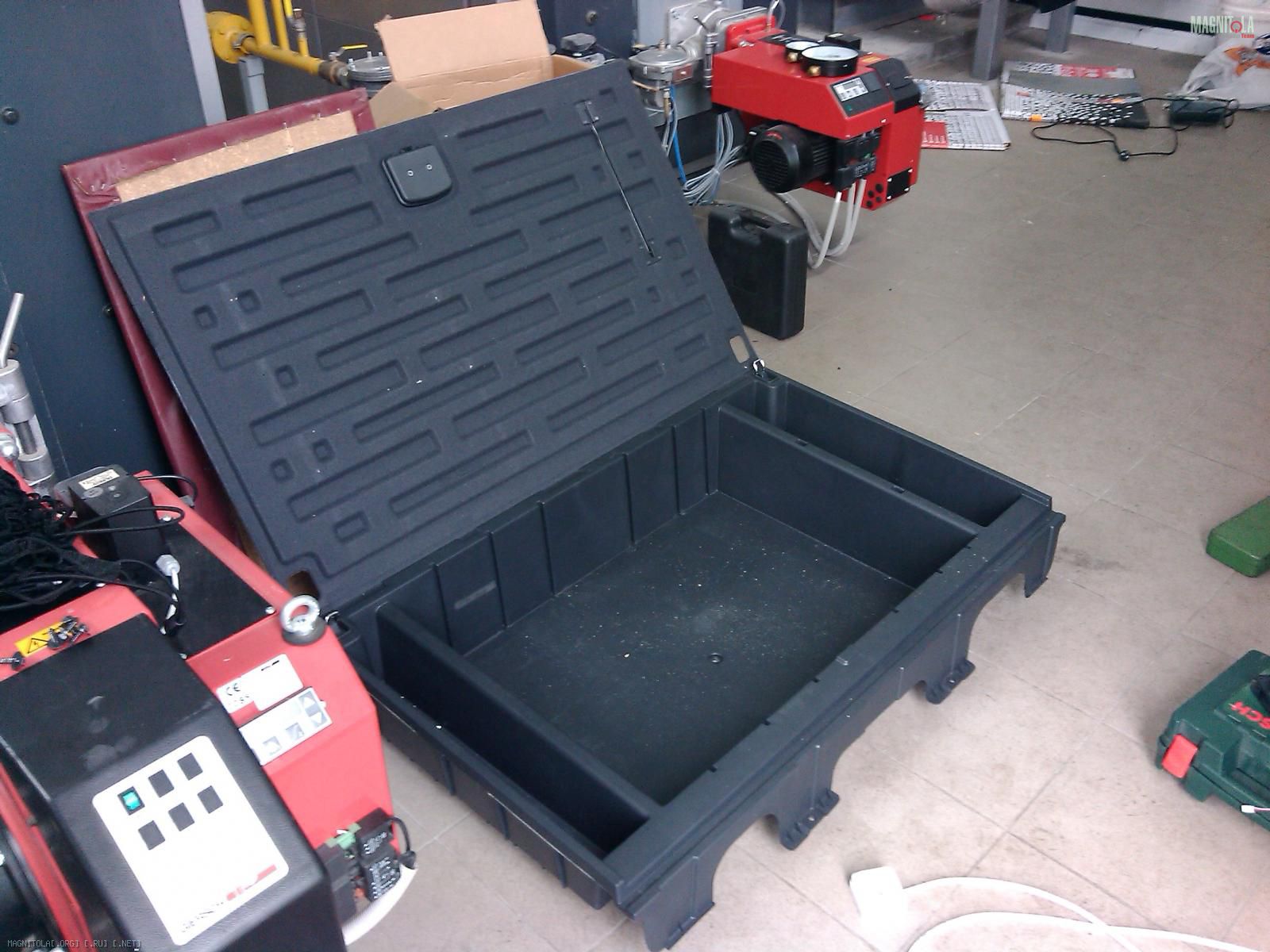

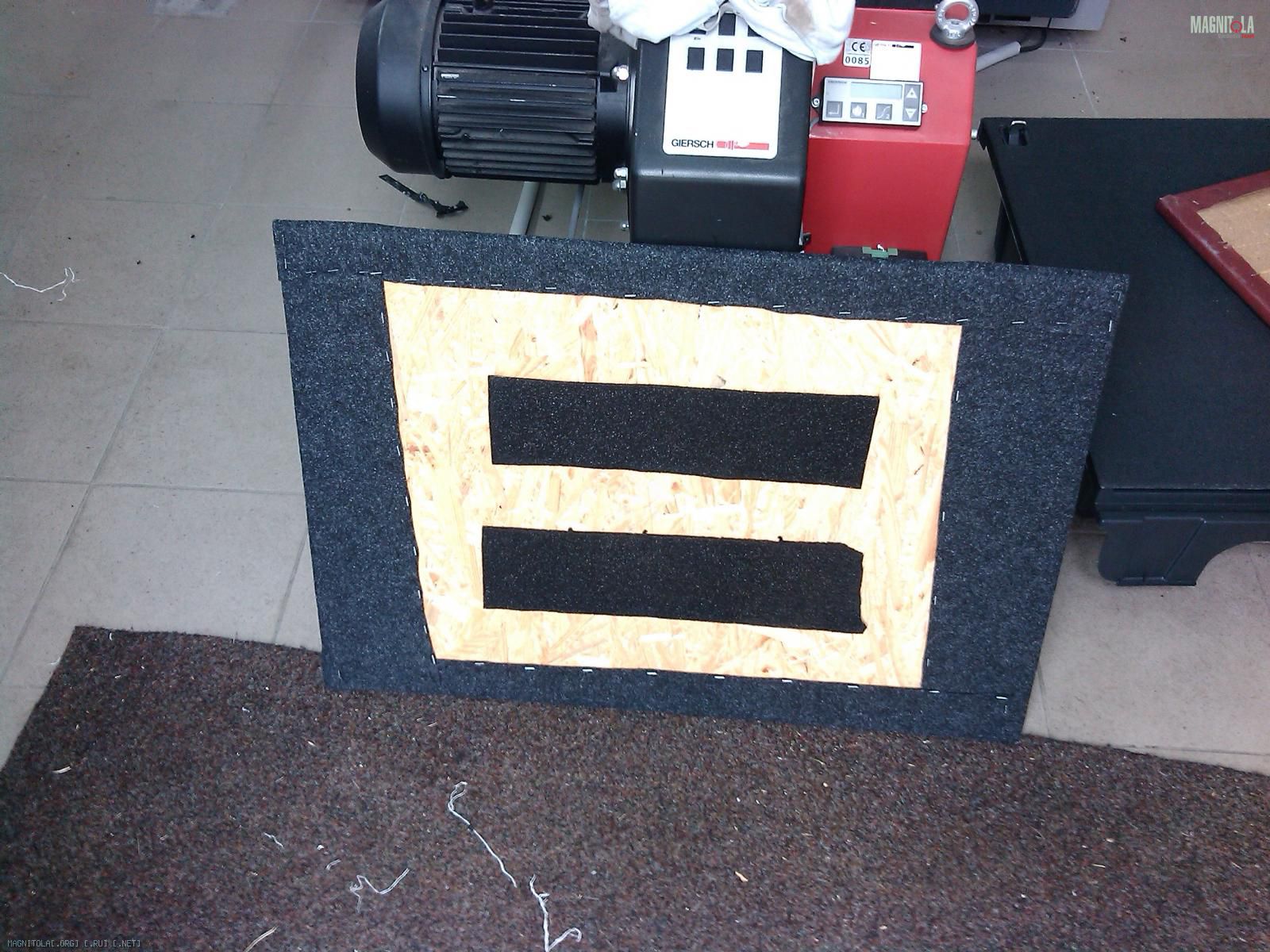

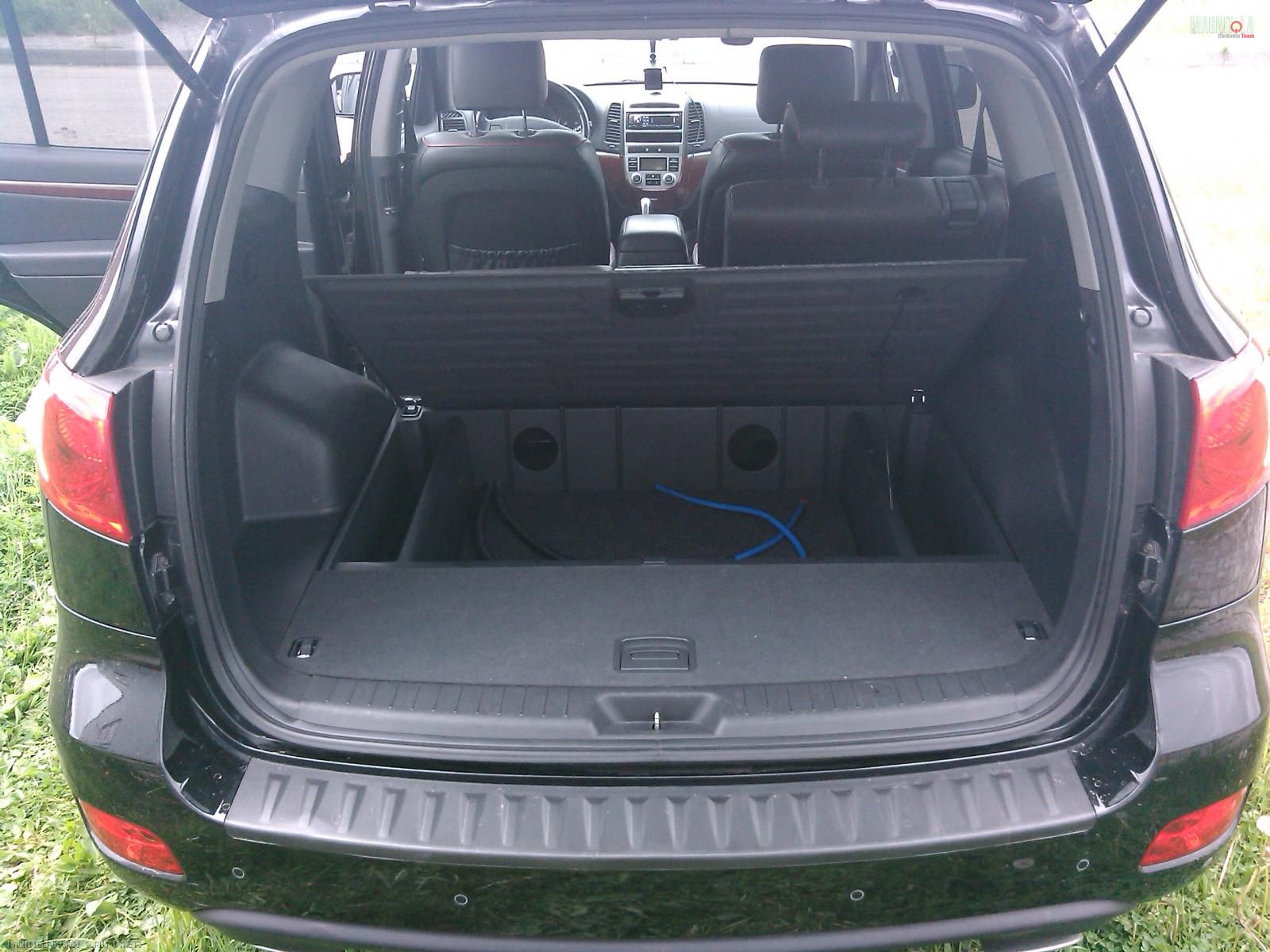

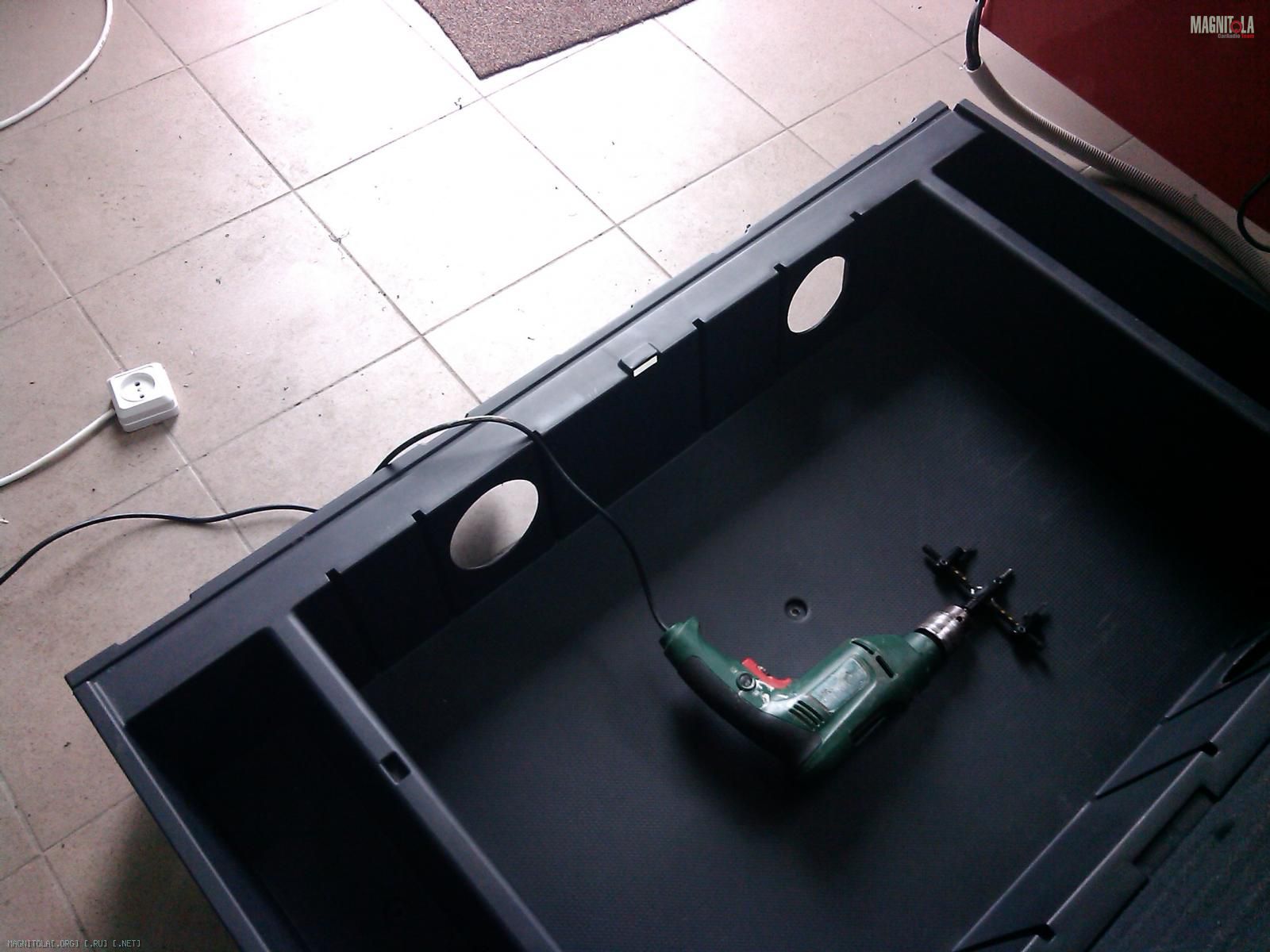

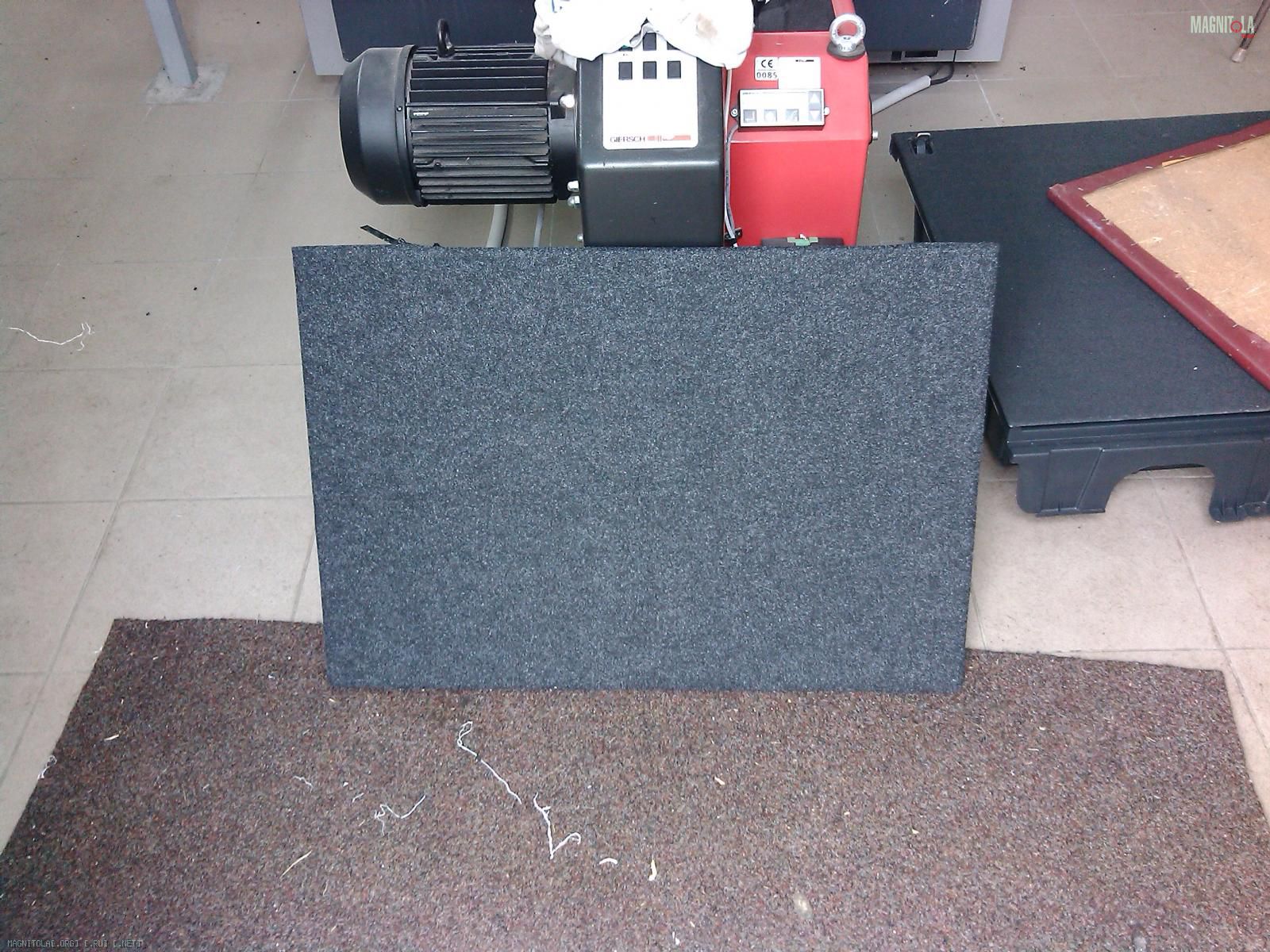

- Подготовлен ящик для размещения усилителей. К счастью, мне досталась версия автомобиля без дополнительных задних сидений, но зато с большим ящиком вбагажнике. Его мы и задействовали для наших целей. Ящик пластиковый и оченьлегкий. Внутрь вложил настил из ОСБ, толщиной 10мм (для удобства монтажаагрегатов и коммутации) и обклеил карпетом. Высверлил 4 отверстия для установкивентиляторов (пока в планах поставить 3 штуки диаметром 120мм).
Вложение 443170Вложение 443172Вложение 443174Вложение 443176Вложение 443178Вложение 443180Вложение 443182

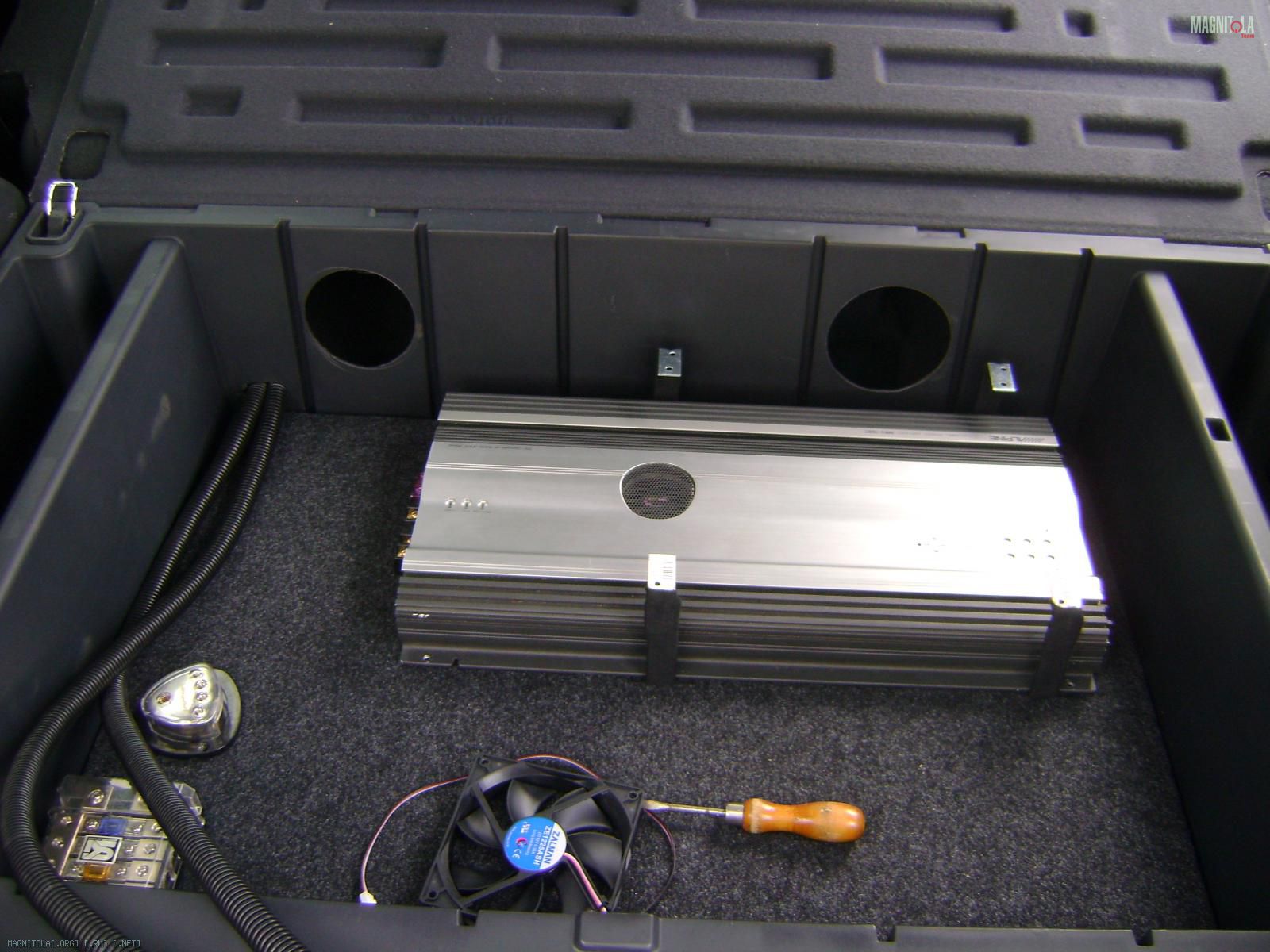

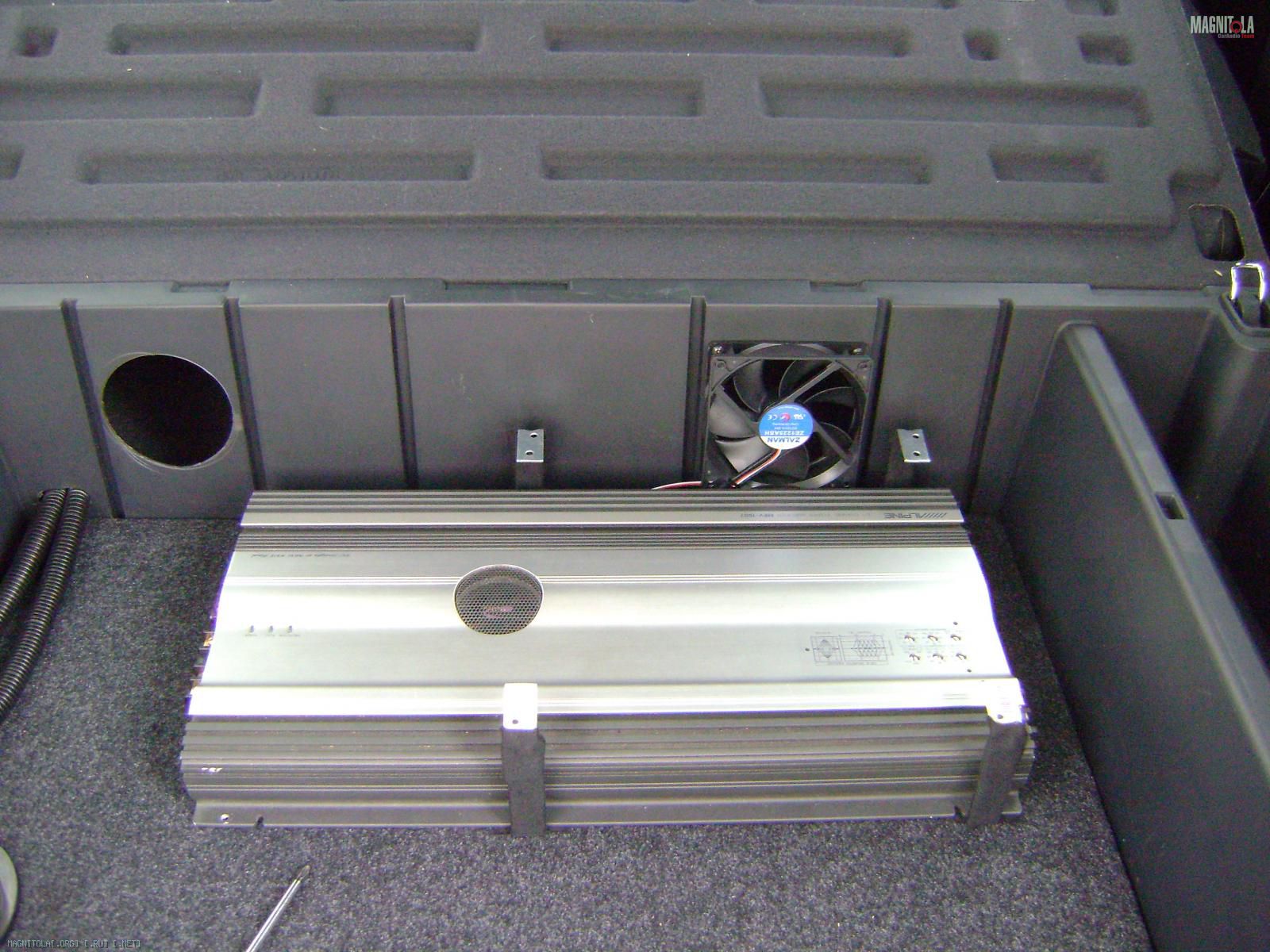

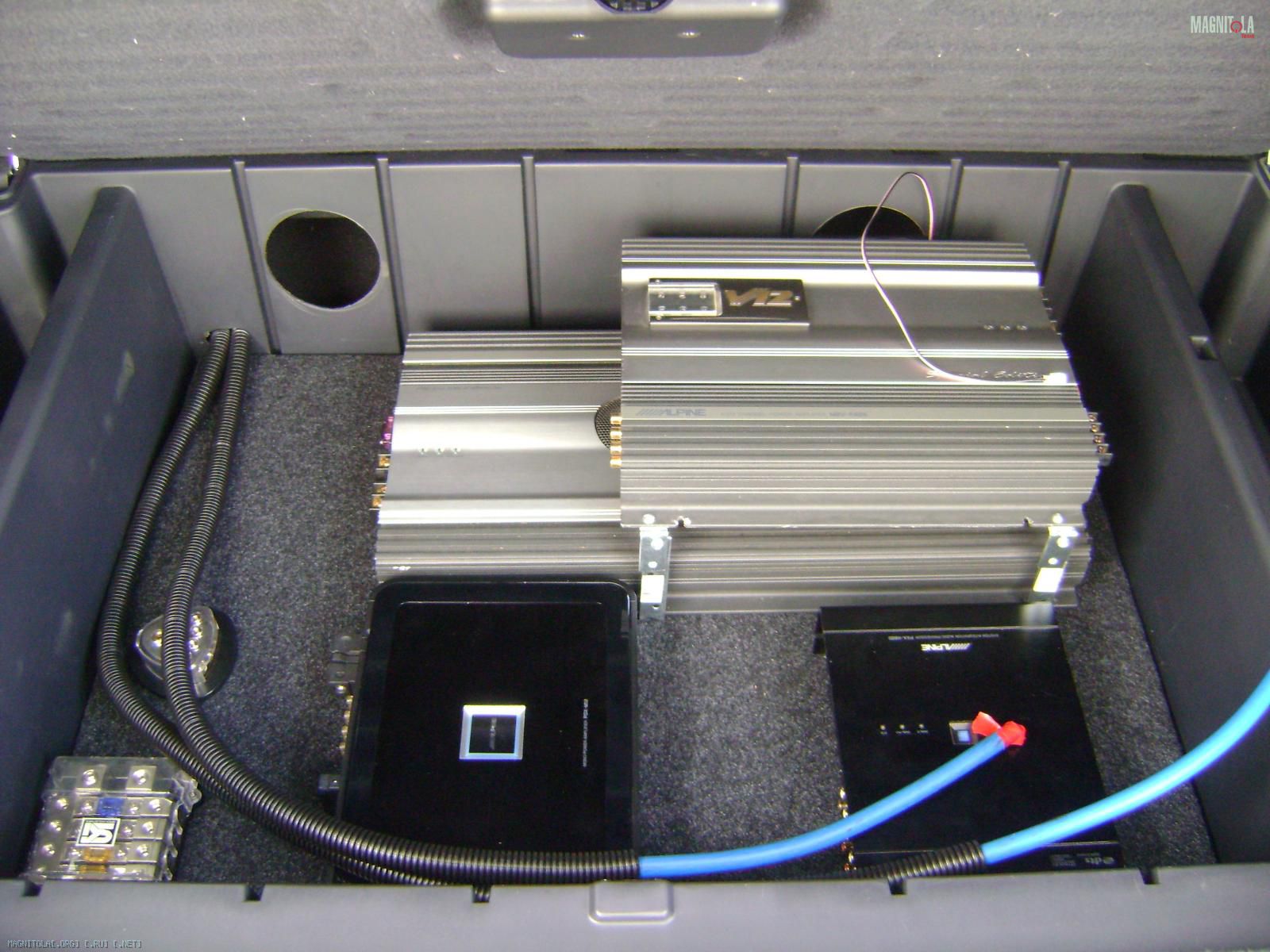

- Начал раскладывать и «обнаружил», что усь на миды имеет «огромные»размеры. Поэтому пришлось усь СЧ/ВЧ поднимать на второй ярус. Хорошо, чтовысота ящика позволяет. Первые примерки размещения усей. Сила заходит с левой стороны, остальные провода будут с правой.
Вложение 443230Вложение 443226Вложение 443228Вложение 443232

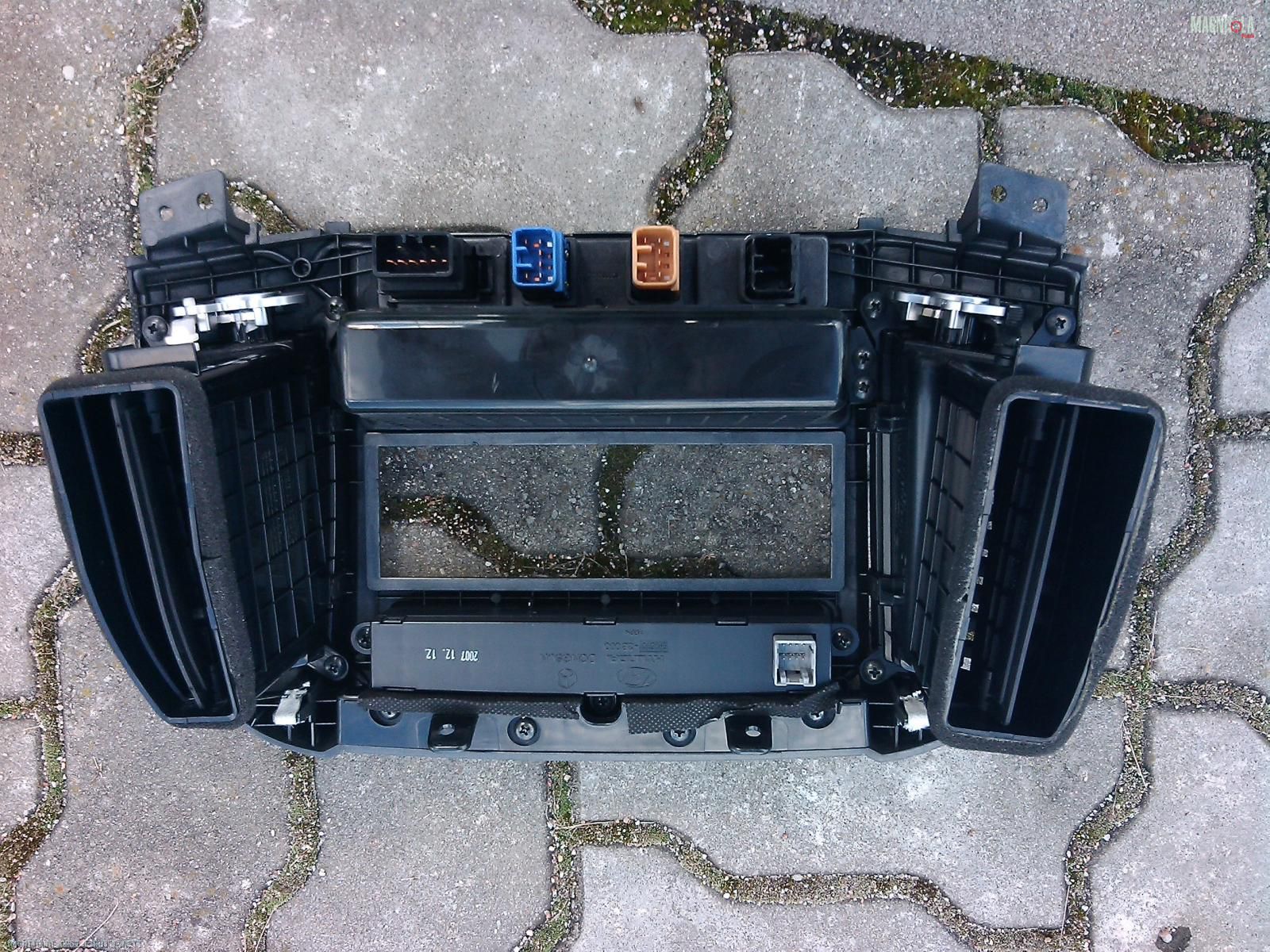

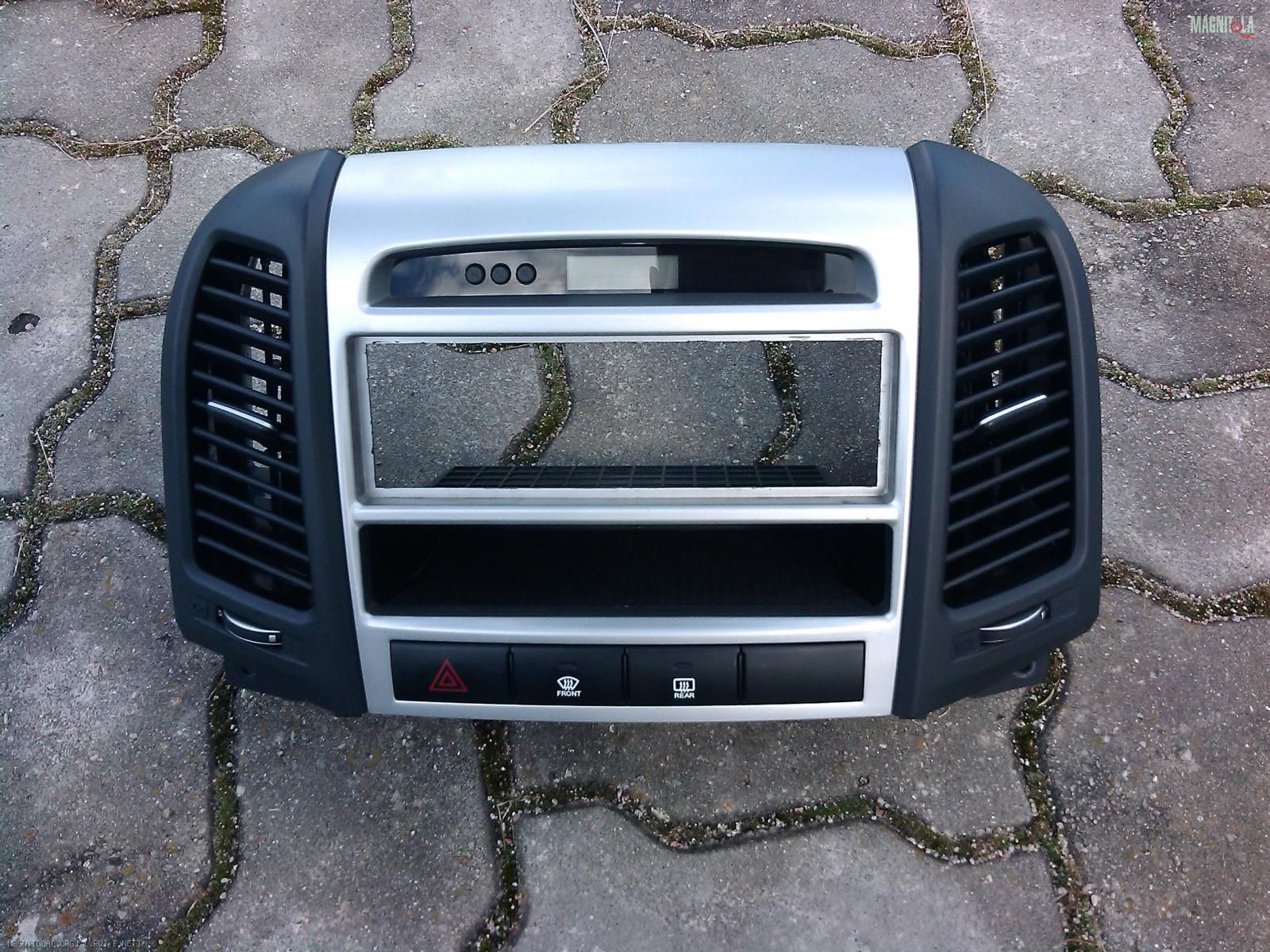

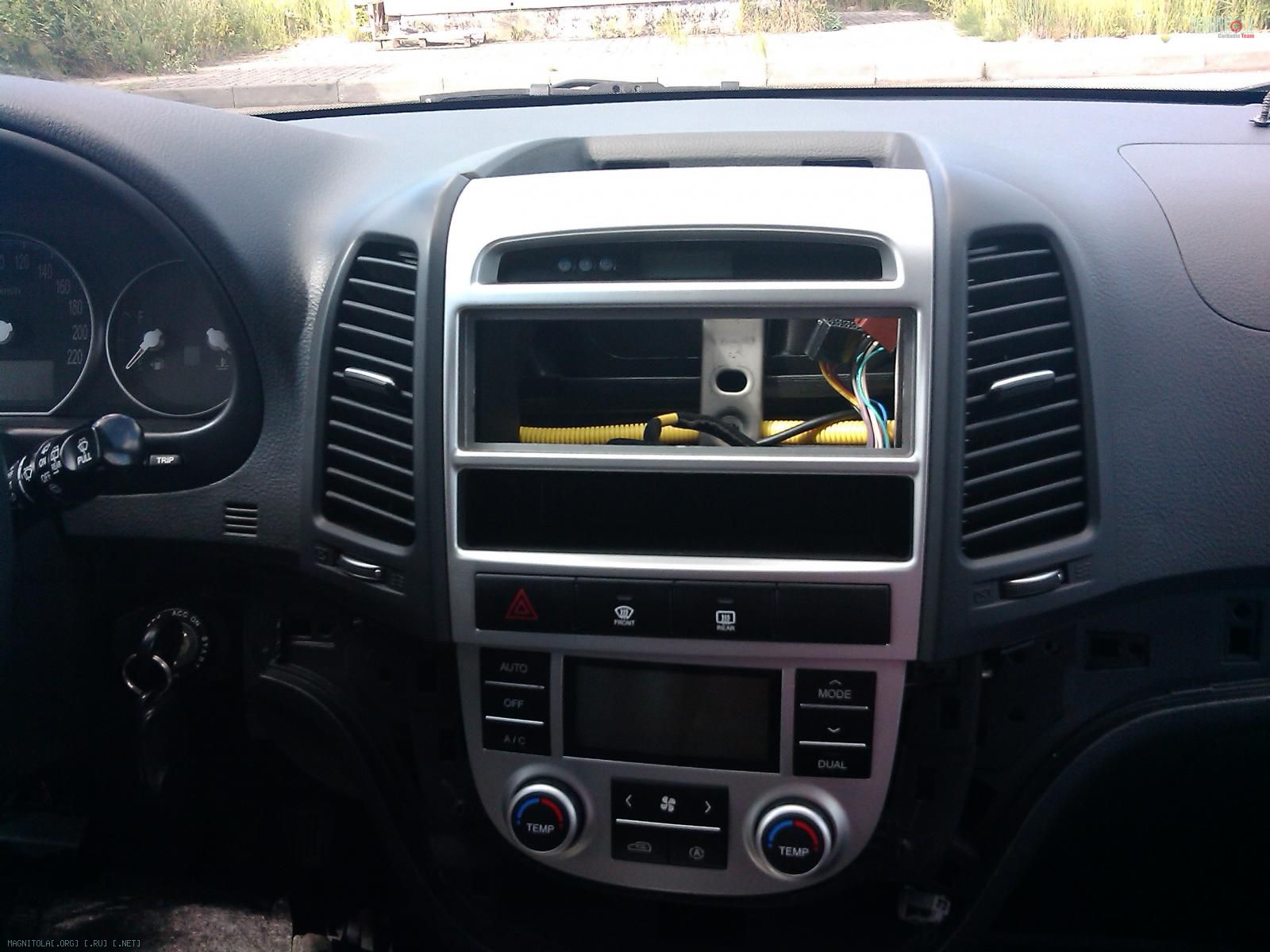

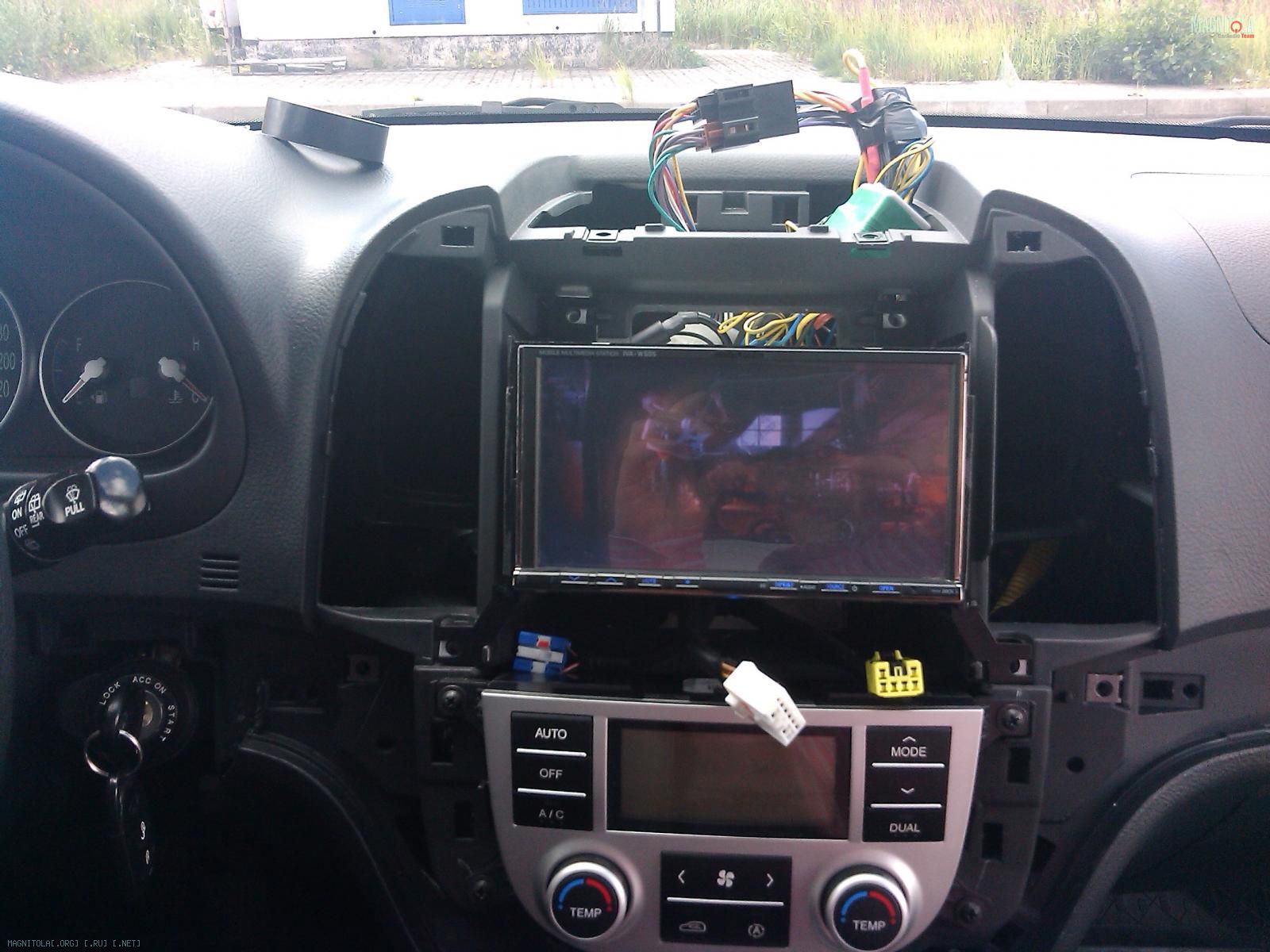

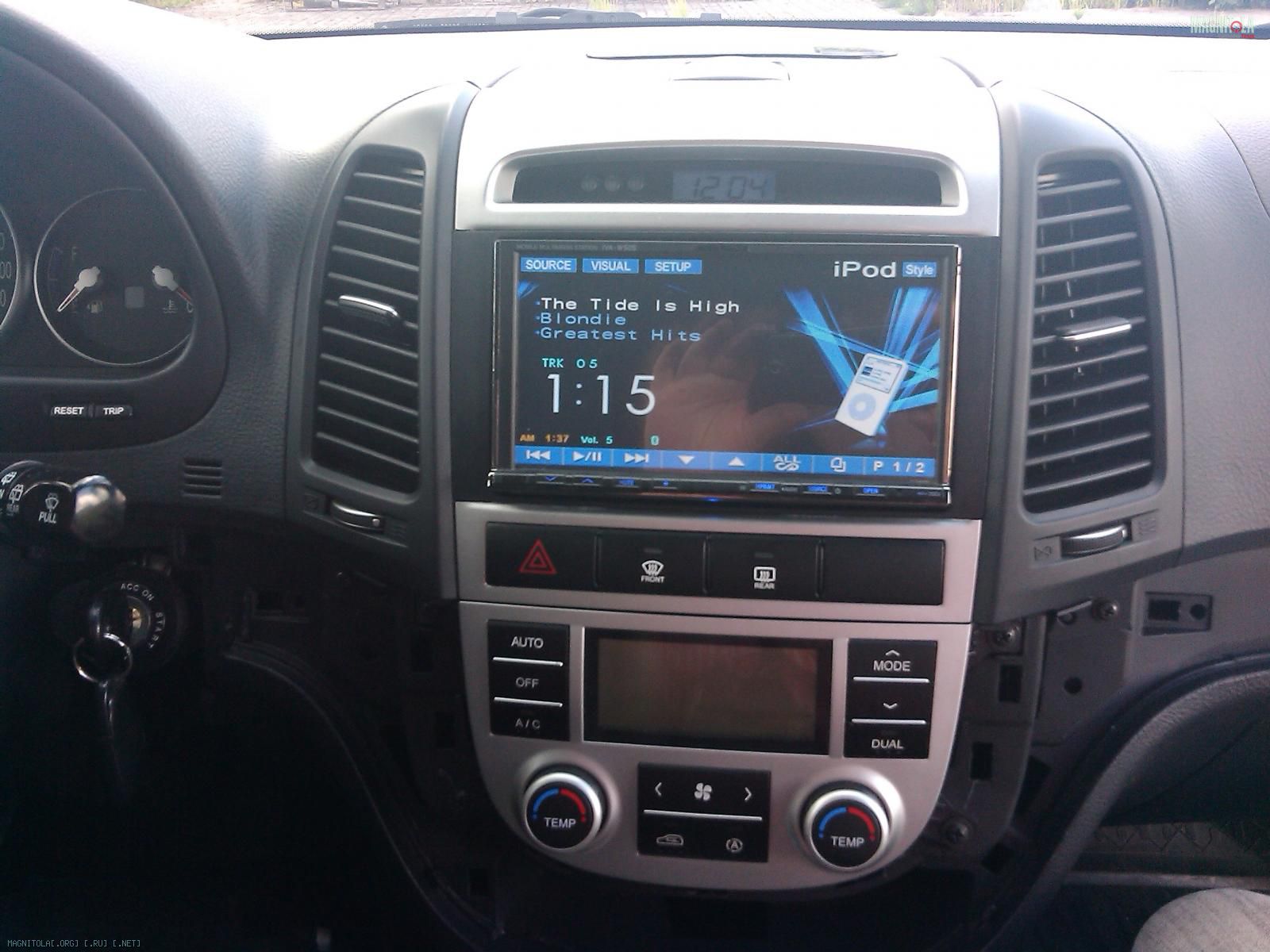

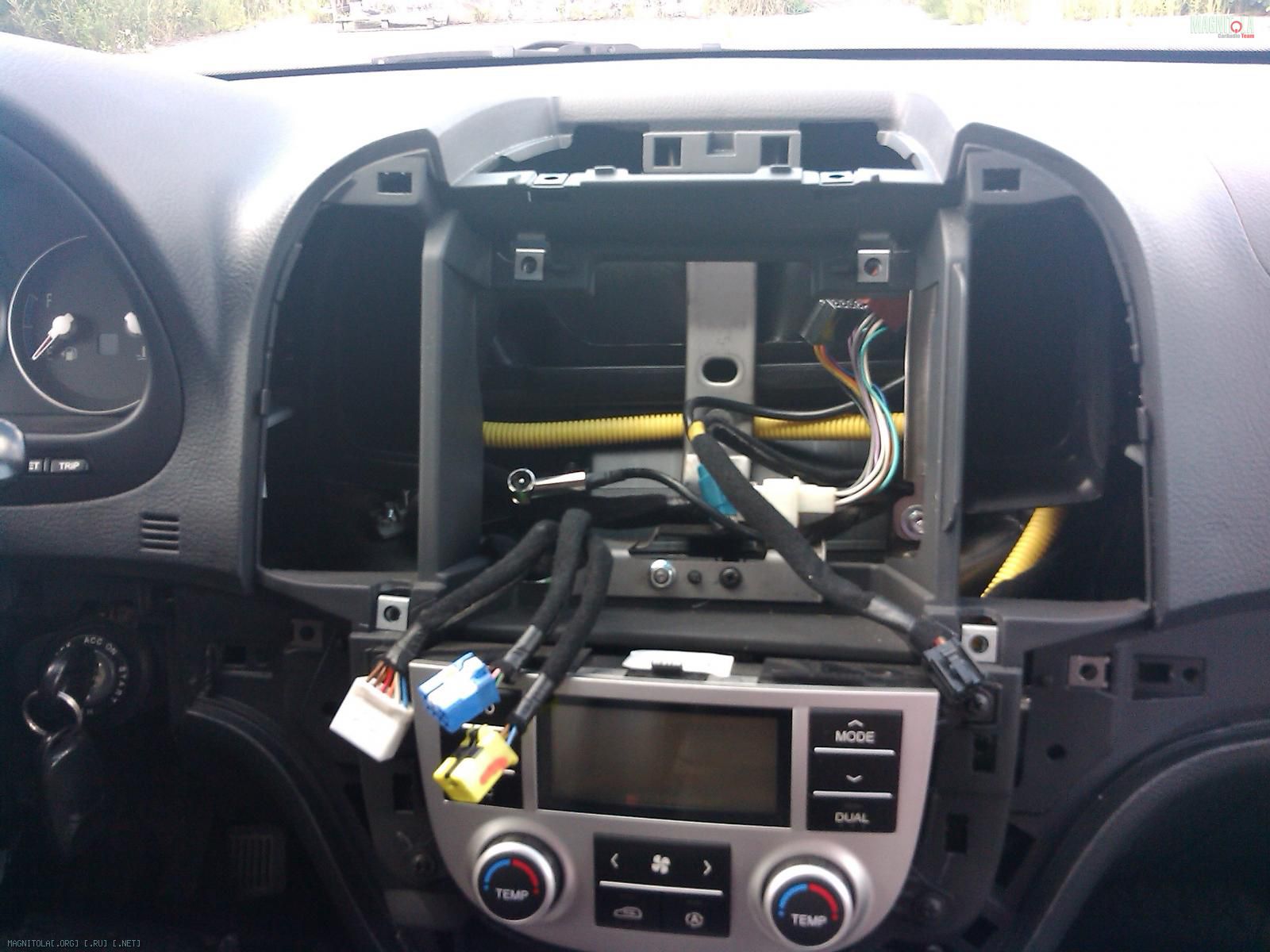

- Установил ГУ. Так как изначально посадочное место было под размер 1DIN, пришлось увеличиватьпосадочное место и внедрять переходную рамку. Возился целый день. Выглядит «колхозненько». По-хорошему, надо зашпаклевать эту рамку и покрасить всё в один цвет. Но, как обычно, времени очень мало, и в этом году планирую сделать только самое необходимое.
Вложение 443184Вложение 443186Вложение 443190Вложение 443192Вложение 443194Вложение 443196

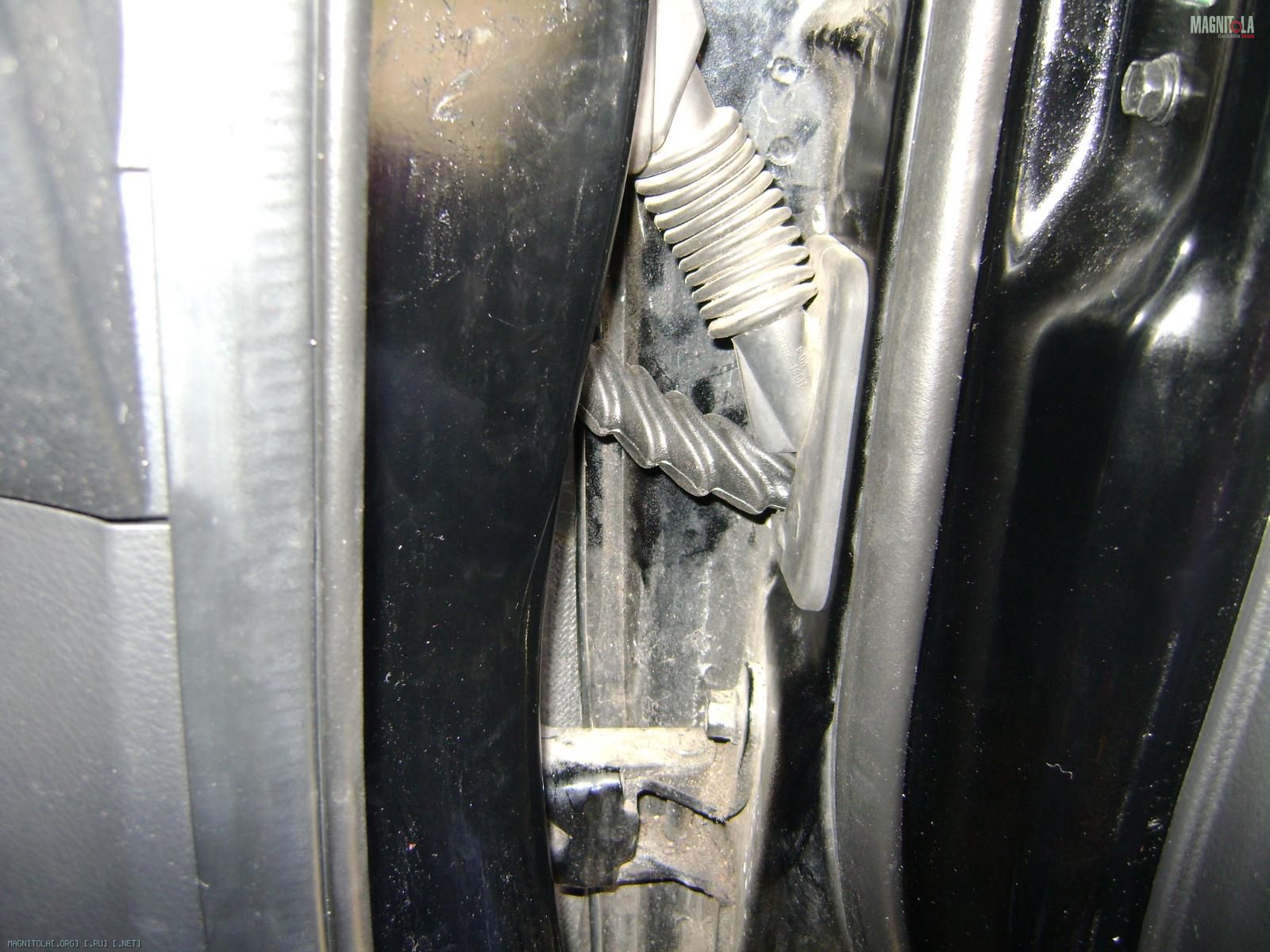

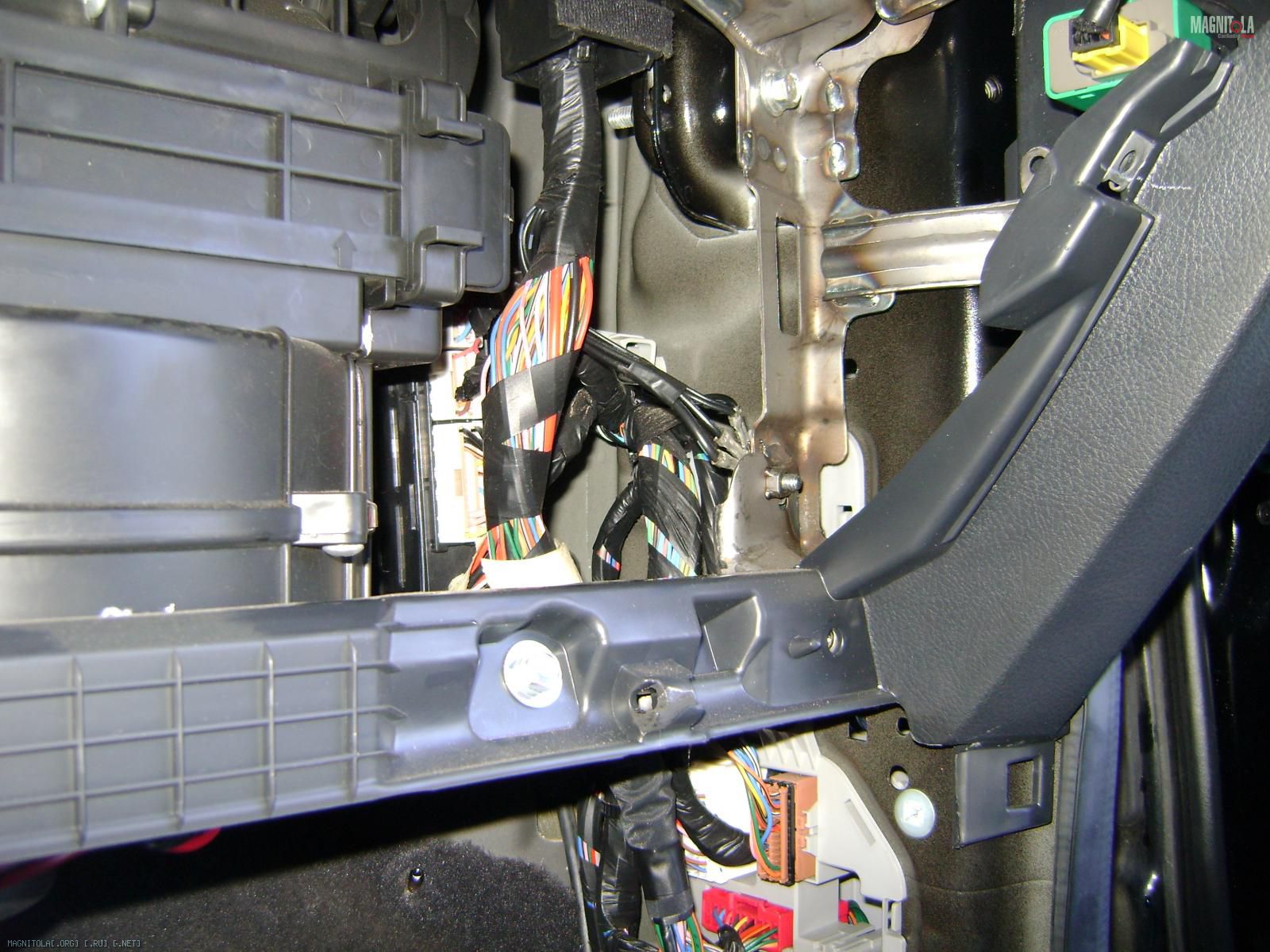

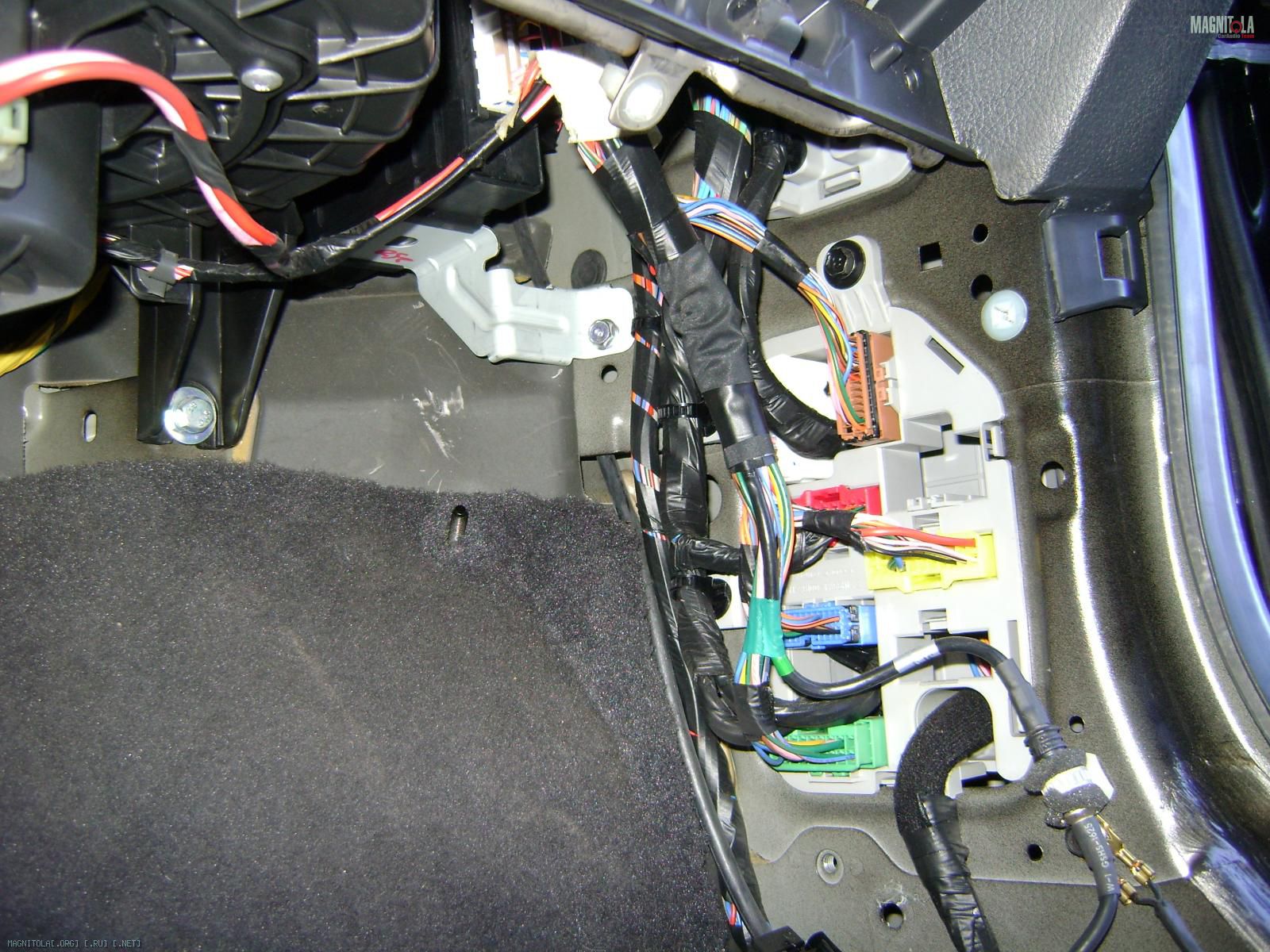

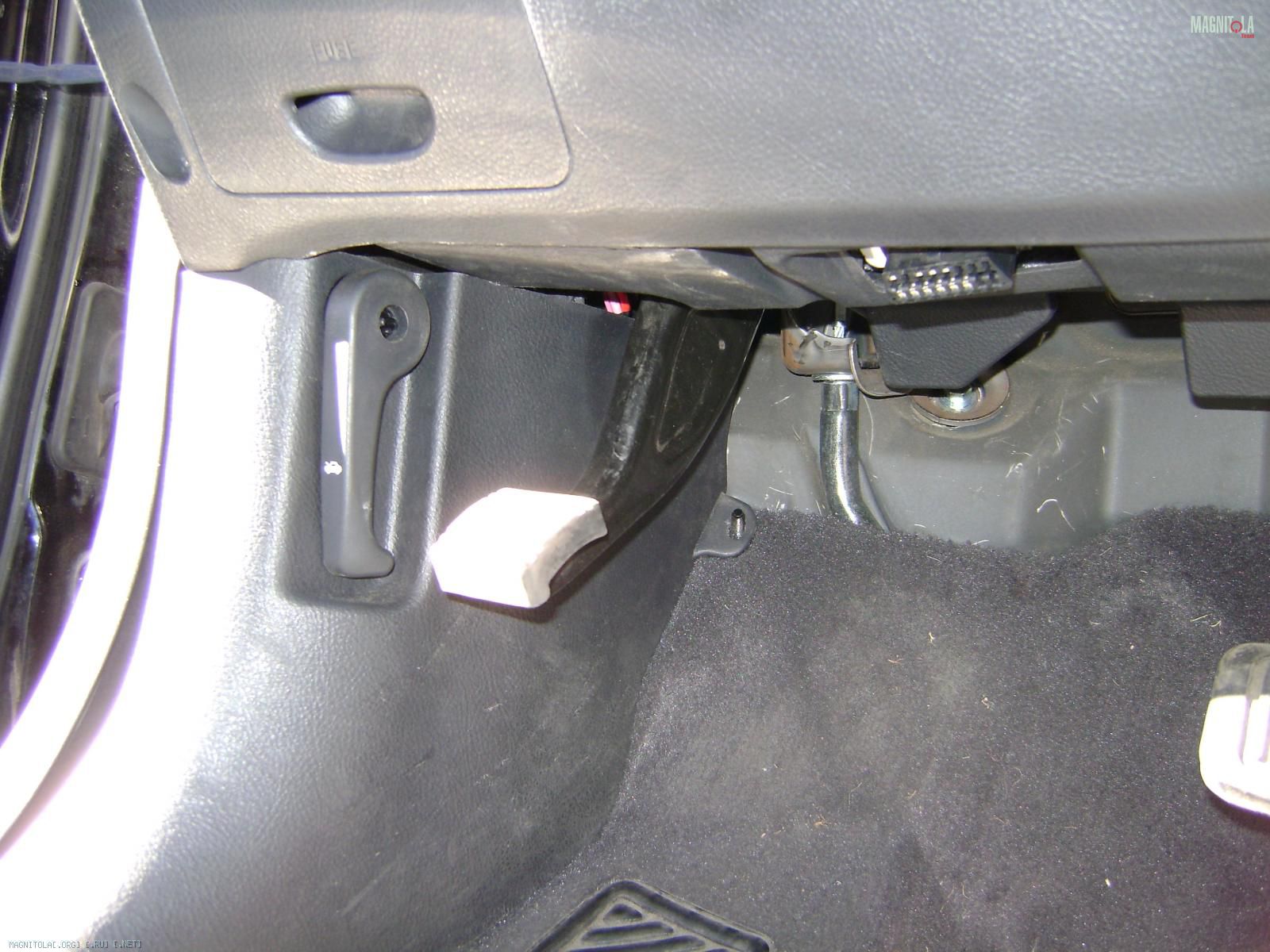

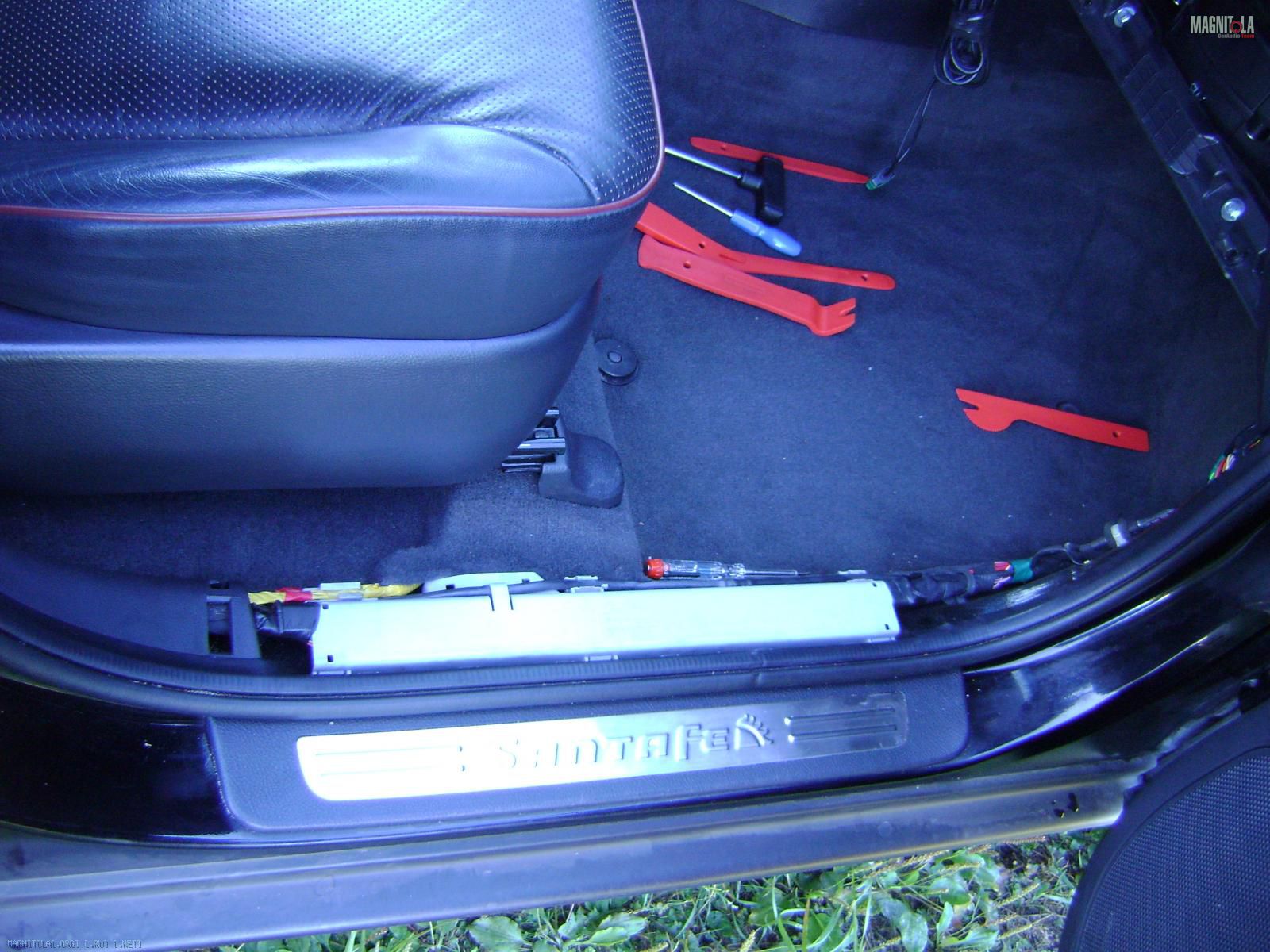

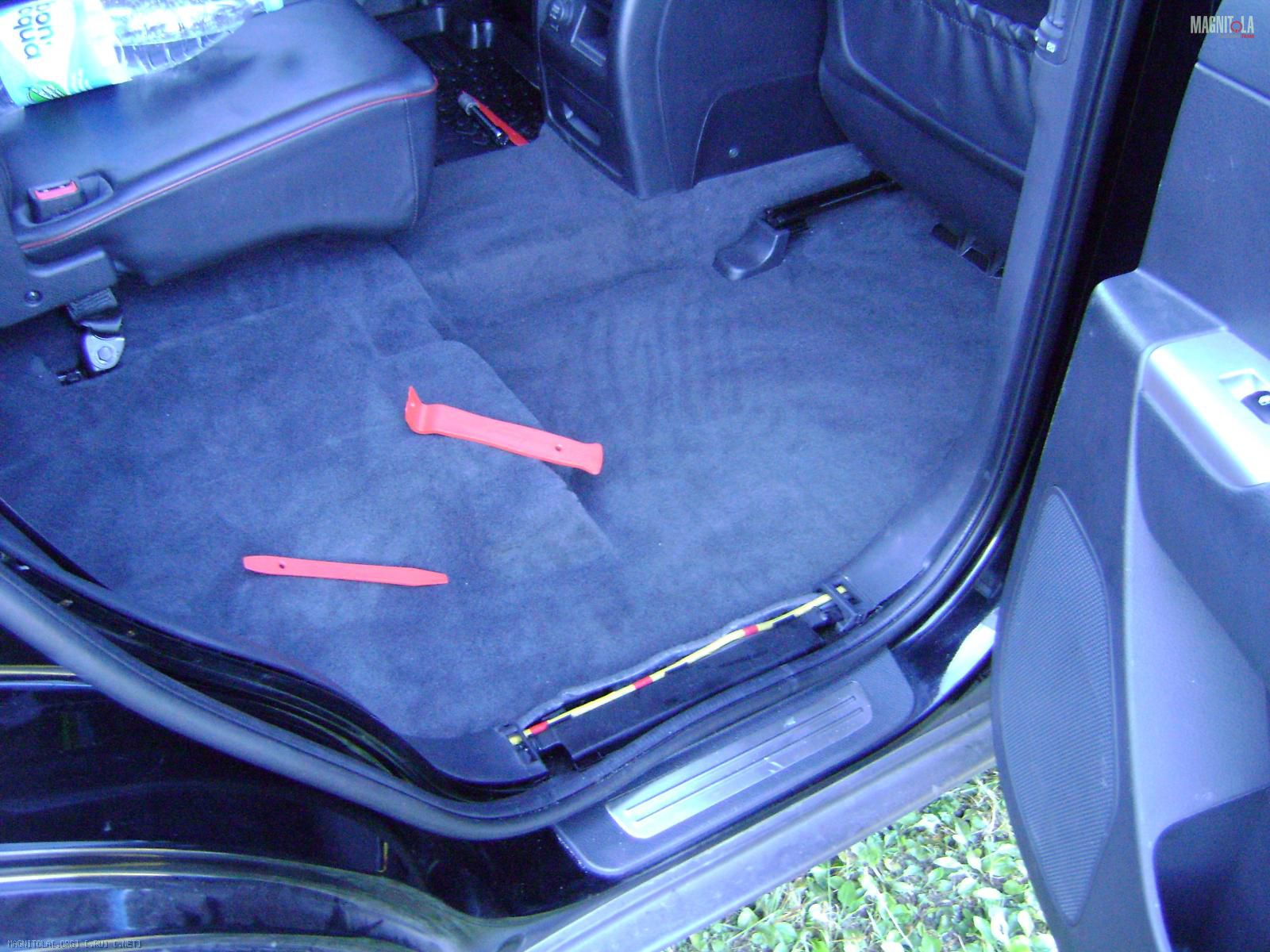

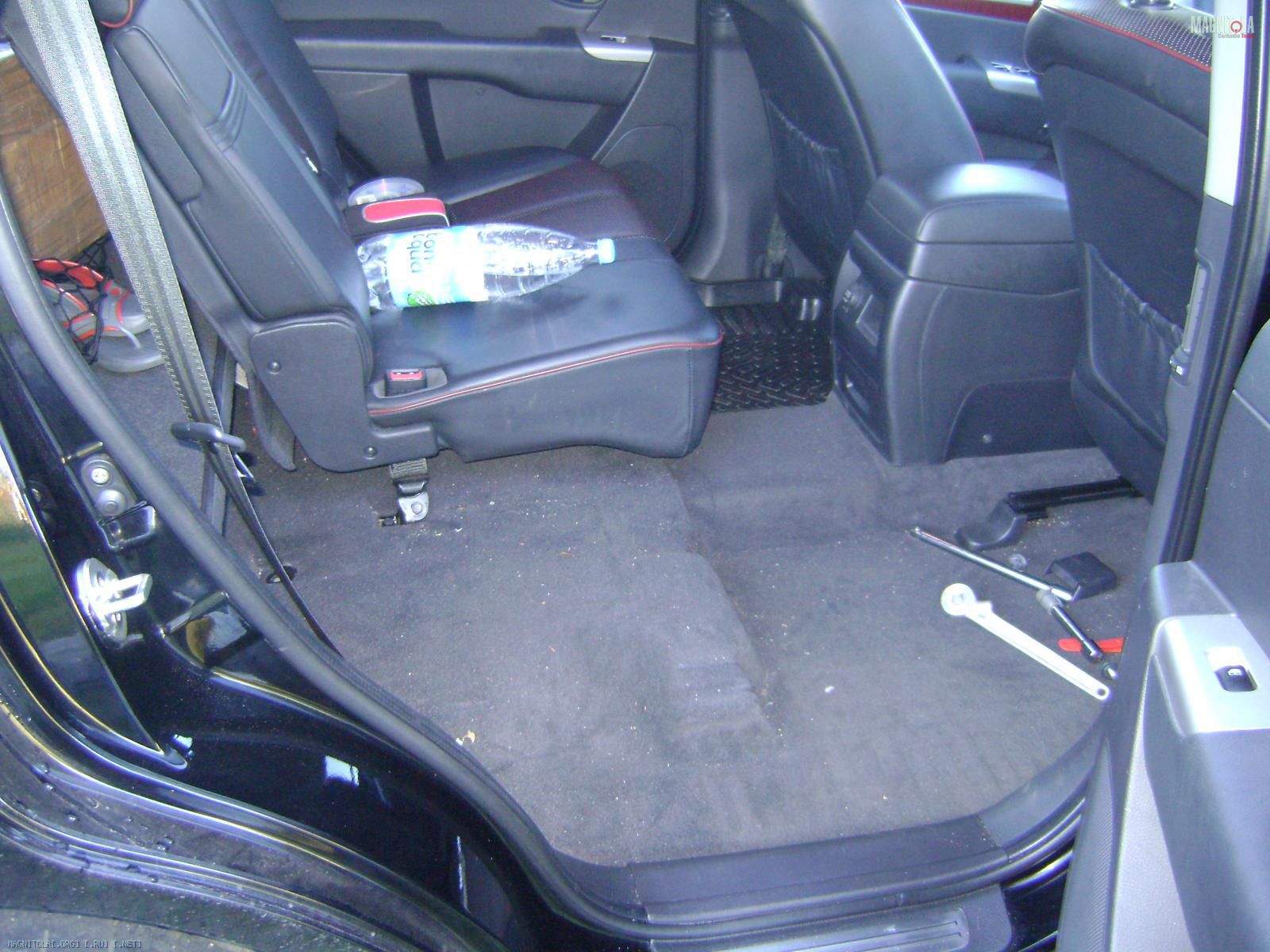

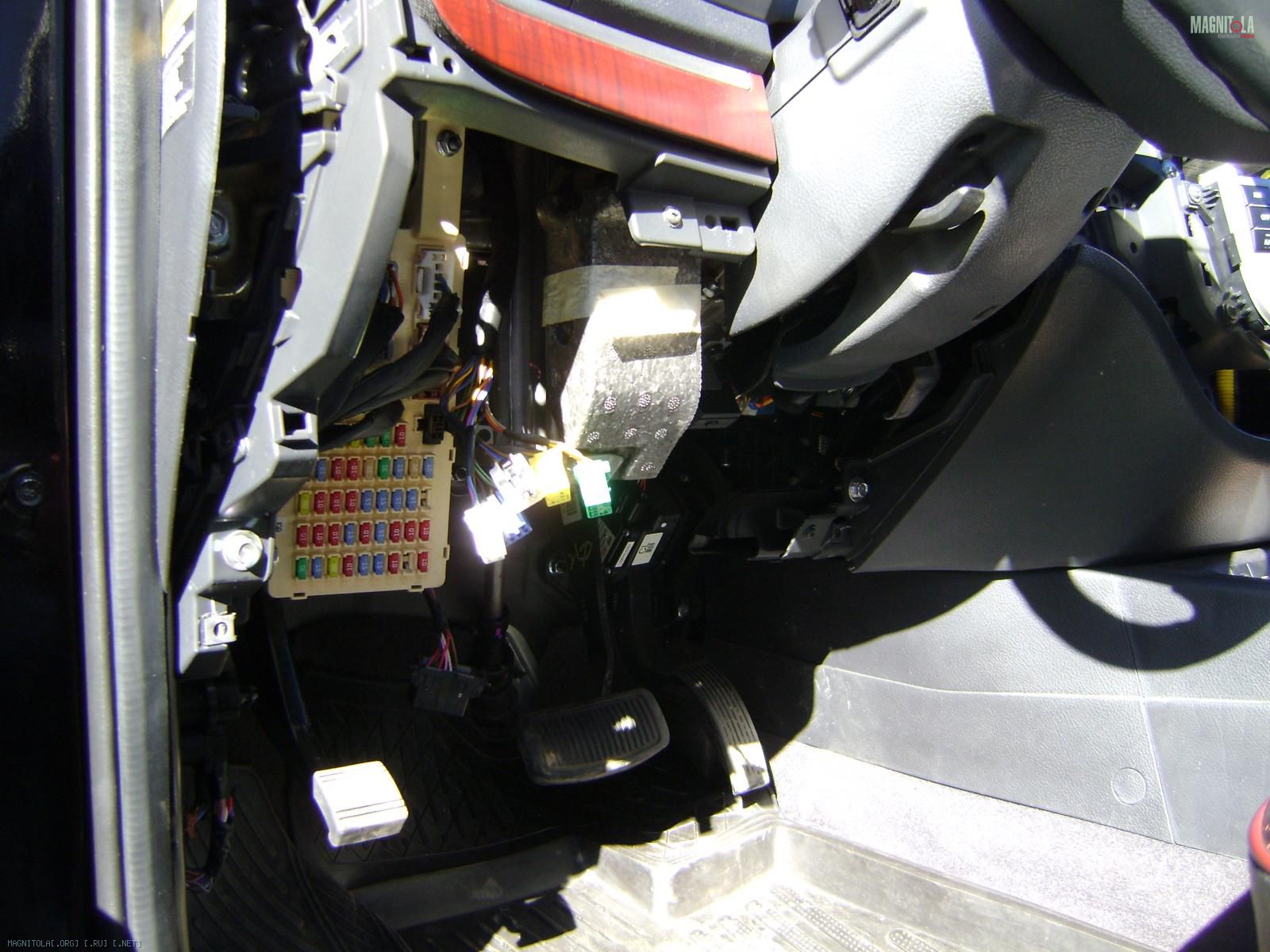

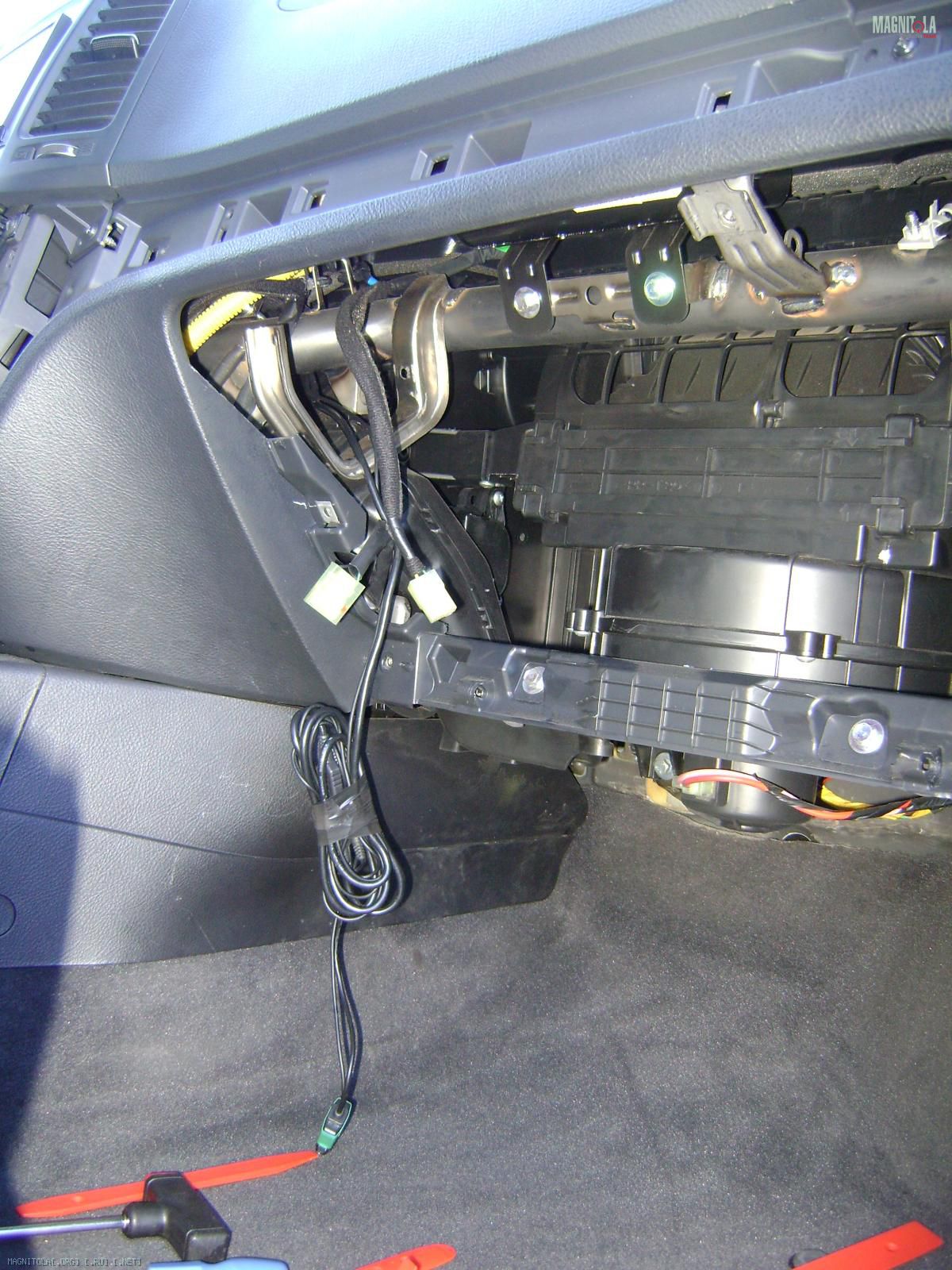

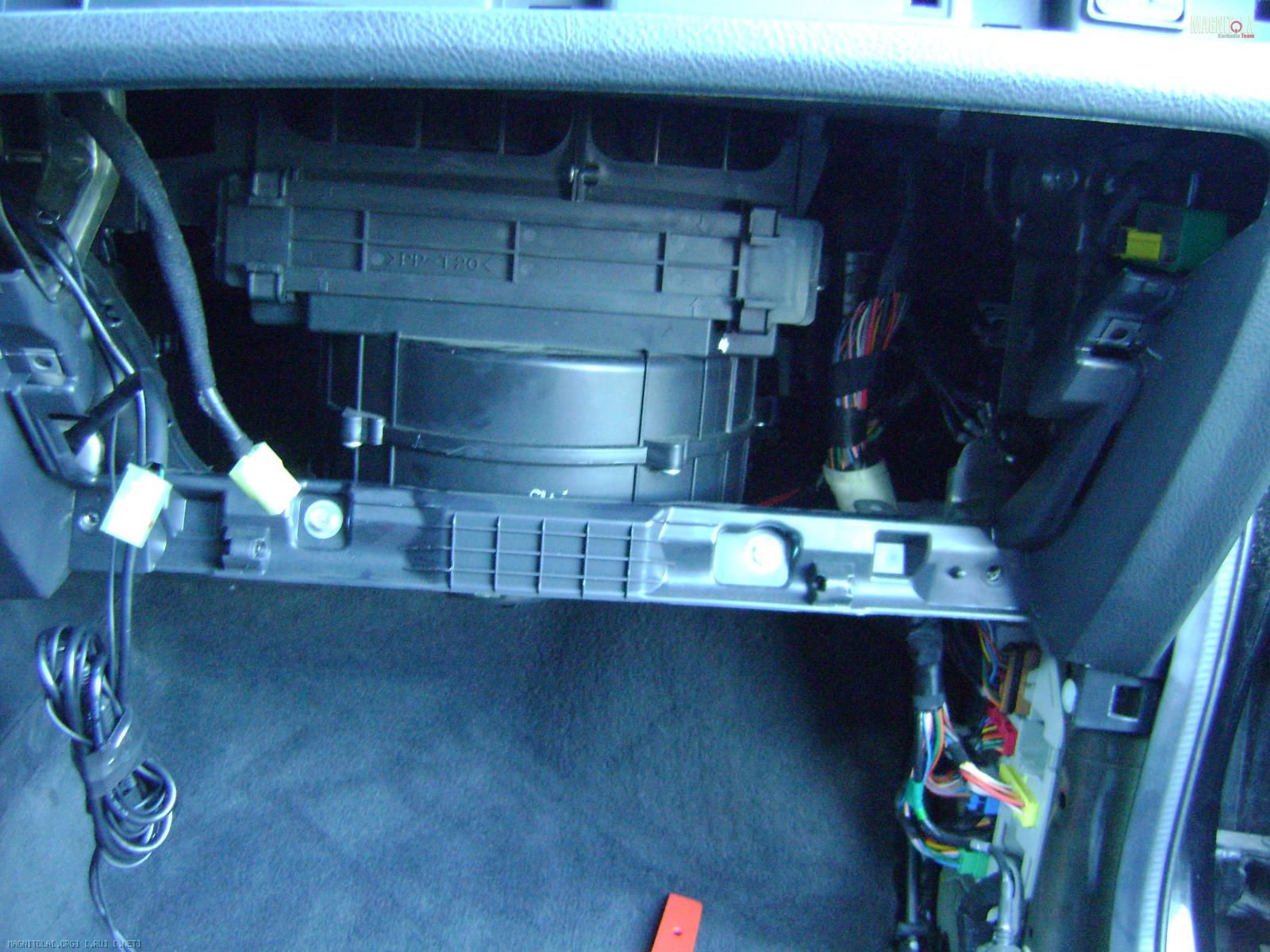

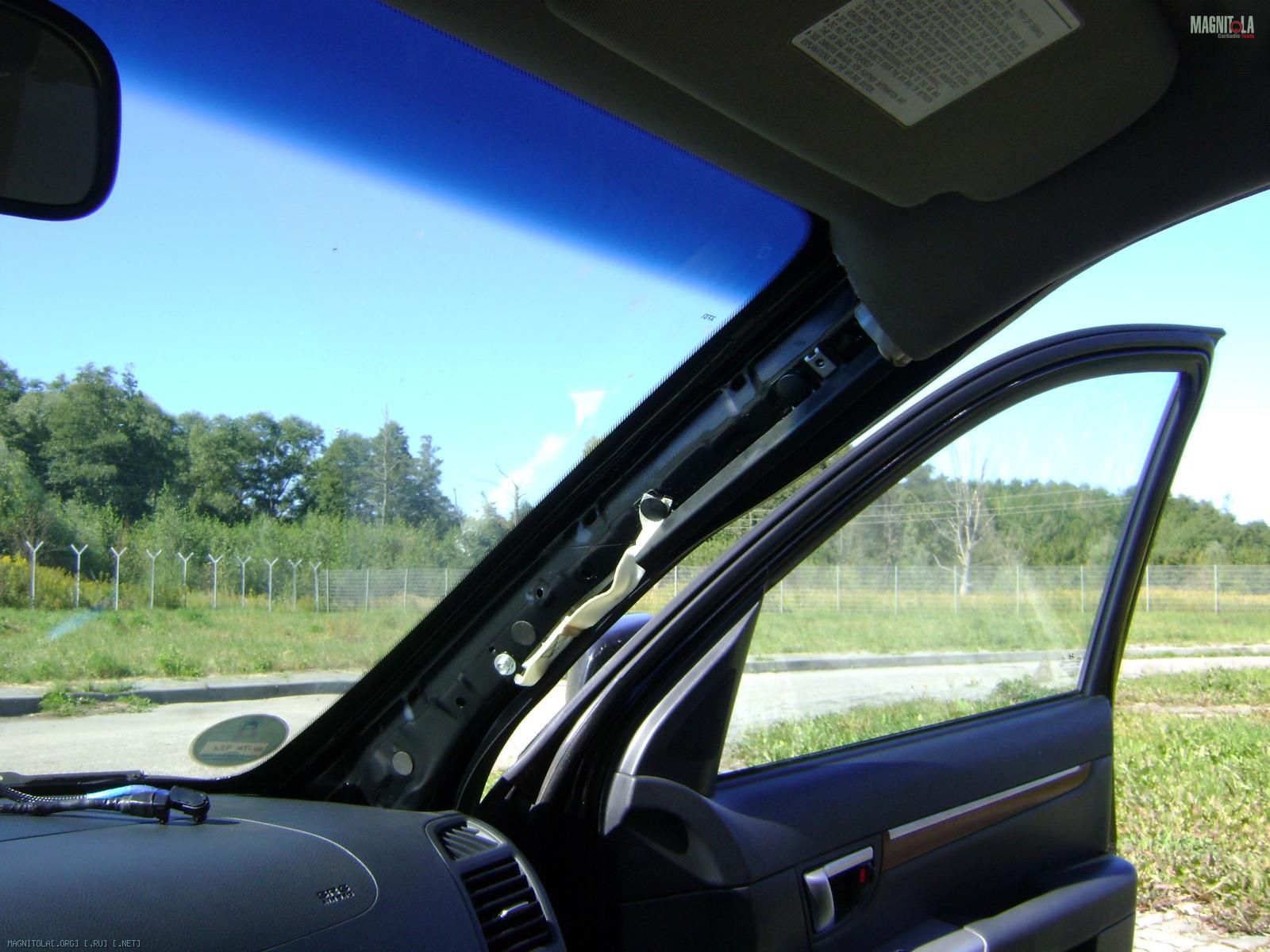

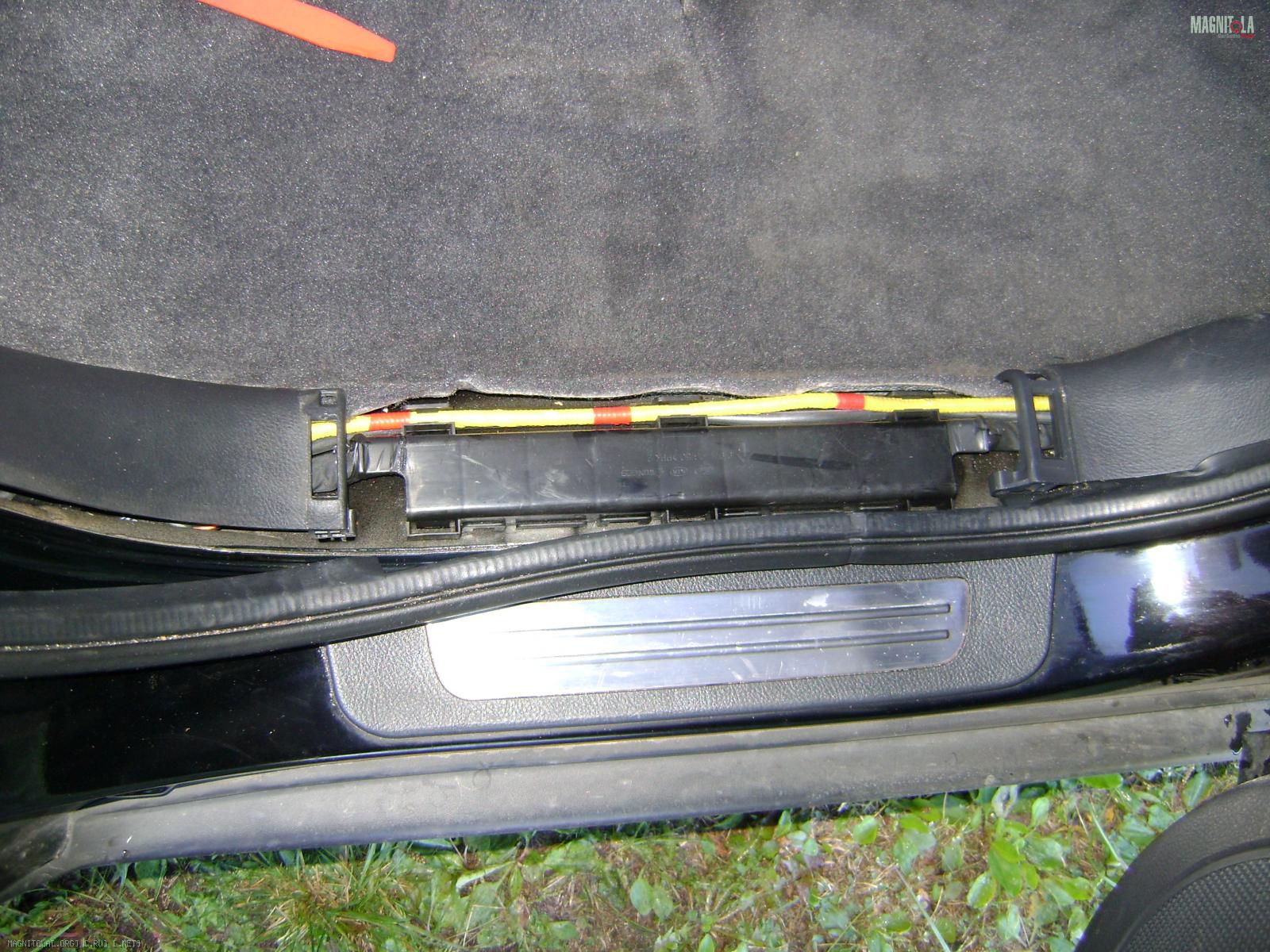

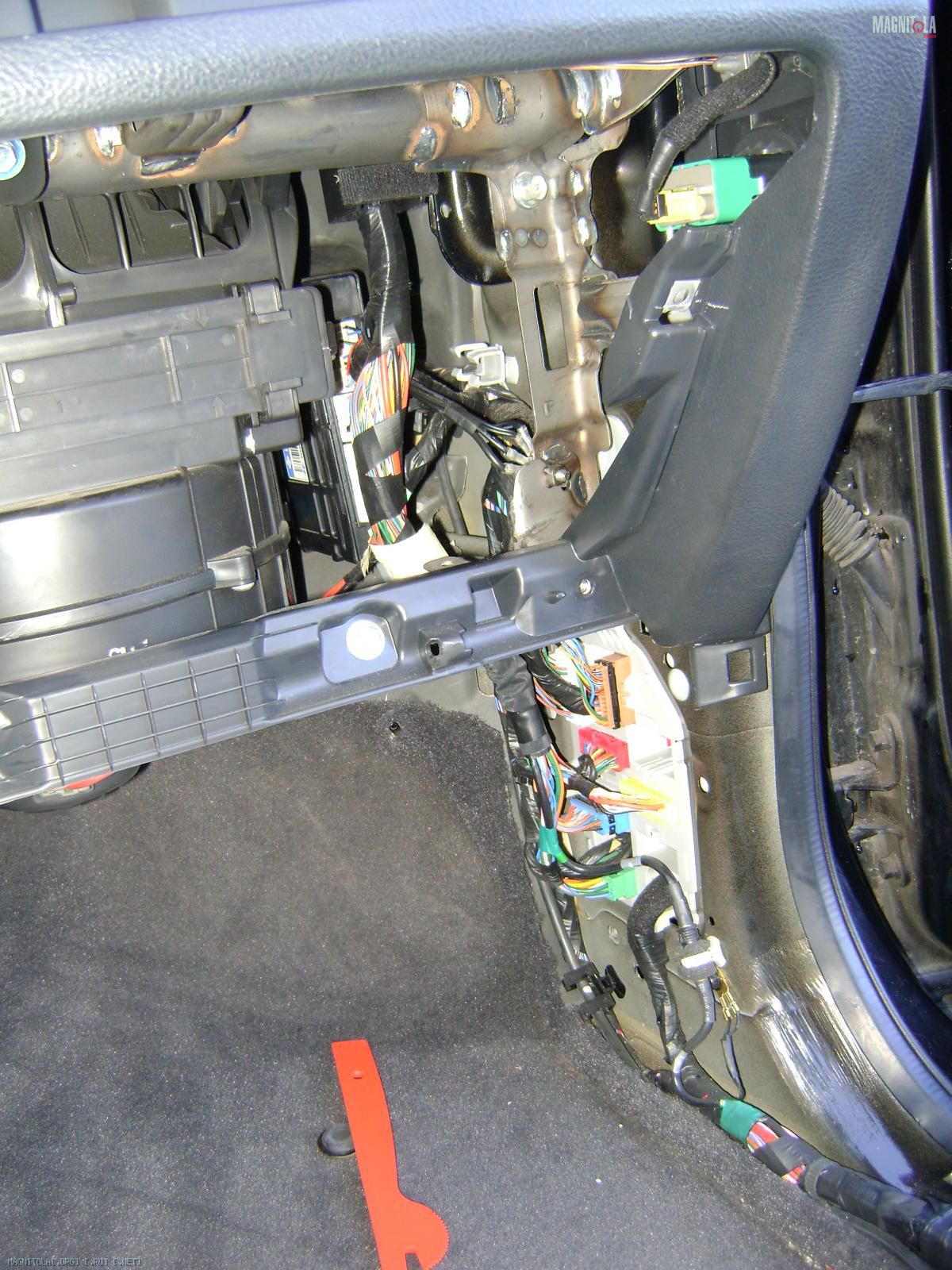

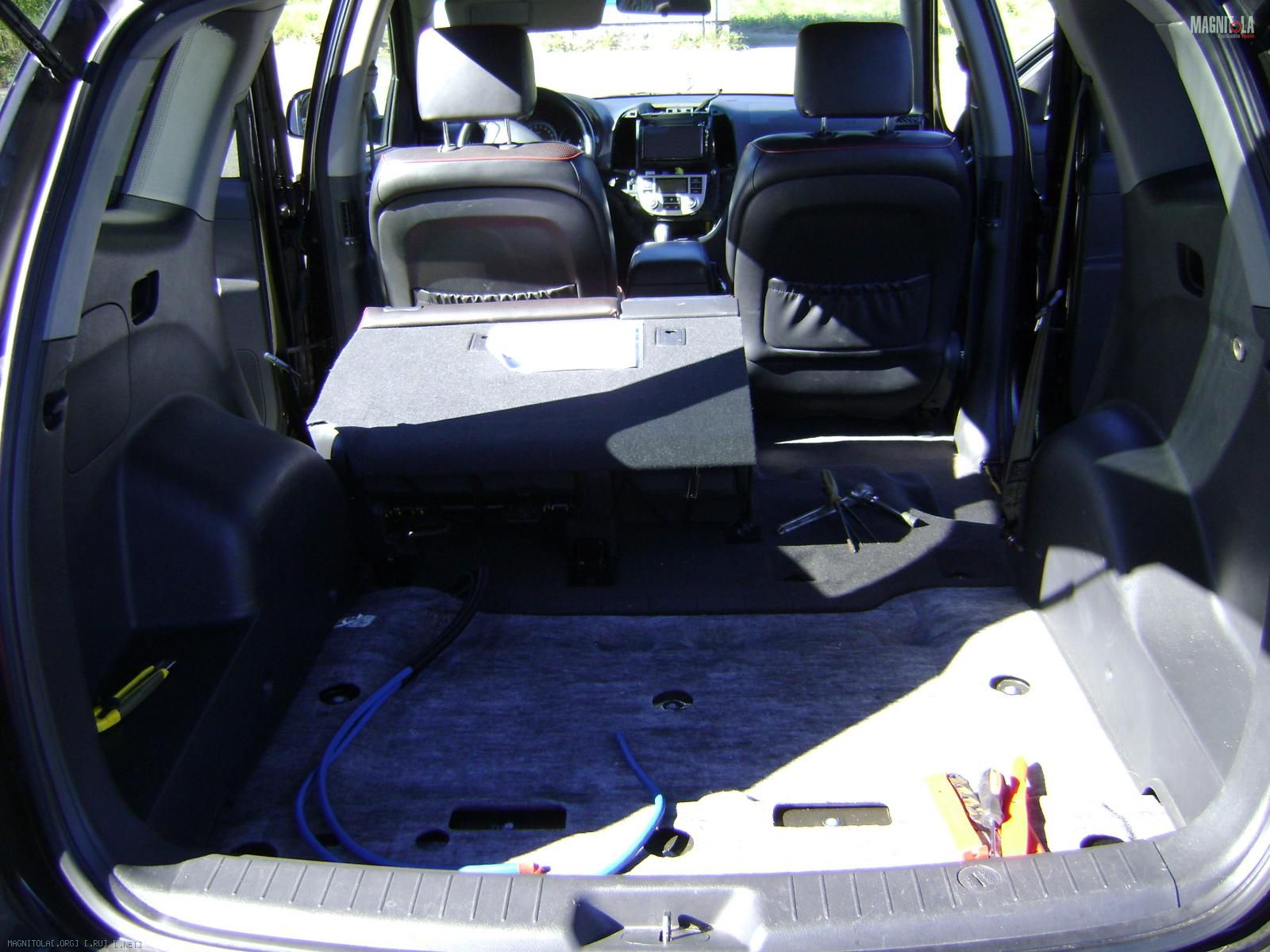

- Проложил акустические, оптику, ремоут и Ай-Нет. Провел в родных кабель-каналах по правому порогу. Оптику и Ай-нет убрал от акустических– под ковром вдоль порога. Акустические провода в двери завел через дополнительные гофры. Со стороны кузова уже были заводские отверстия диаметром около 20мм., закрытые заглушками, а в дверь я вошел через родную гофру. Сделал отверстие, и внатяг завел туда доп гофру вместе с проводами.
Вложение 443202Вложение 443204Вложение 443206Вложение 443208Вложение 443210Вложение 443212Вложение 443214Вложение 443216Вложение 443218Вложение 443220Вложение 443222Вложение 443224Вложение 443198Вложение 443200
В ближайщих планах:
- подключение силы к АКБ
- расключение компонентов системы в багажнике
- заняться дверьми.
Re: Hyndai Santa Fe II "...с надеждой..."
А пр-моему рамка не так уж и ужасно смотрится. Во всяком случае, судя по фоткам:)
Натапал толком, простите за очепятки
Вложений: 2
Re: Hyndai Santa Fe II "...с надеждой..."
Цитата:
Сообщение от
lins СЧ – Brax Matrix 2.1 от усилителя Alpine MRV-F409
НЧ – Brax Matrix 6.1PP от усилителя Alpine MRV-1507
Цитата:
Сообщение от
lins
Что-то СЧ и НЧ не очень на Бракс похожи:)
Re: Hyndai Santa Fe II "...с надеждой..."
Цитата:
Сообщение от
Tim635 Что-то СЧ и НЧ не очень на Бракс похожи:)
Да не, у Димы такие же точно:)
Натапал толком, простите за очепятки
Re: Hyndai Santa Fe II "...с надеждой..."
Цитата:
Сообщение от
fox proteus Да не, у Димы такие же точно
Точно такие же Фокалы?:)
Re: Hyndai Santa Fe II "...с надеждой..."
Ну значит похожие)))
Натапал толком, простите за очепятки
Re: Hyndai Santa Fe II "...с надеждой..."
Цитата:
Сообщение от
Tim635 Что-то СЧ и НЧ не очень на Бракс похожи
Спалился, блииин:laugh2:
Да, нет друзья, всё очень просто - у меня дополнительно к трёшке Бракс в заначке есть СЧ/НЧ Утопия (3В2 и 6В3).
Когда у меня на руках уже были Браксы 1.1 и 6.1ПП мне на Блюзе попалась тема человека с ником "Томас", в которой он описывал как услышал прямо-таки "сумасшедший" панч после смены Бракса на Утопию. Я почитал эту тему, и... меня заклинило на идее-фикс - "услышать этот панч":unsure:
В итоге я купил еще и эти Утопии.
Re: Hyndai Santa Fe II "...с надеждой..."
Цитата:
Сообщение от
lins тема человека с ником "Томас"
Есть такой у него еще миды все время горят - то ли брак то ли руки неоттуда =)
Интересно как двери будут подготовлены, ну и все остальное тоже
Re: Hyndai Santa Fe II "...с надеждой..."
Цитата:
Сообщение от
Pit Интересно как двери будут подготовлены
Думаю, это будет самая сложная задача (после настройки, наверное):smile3:
В планах усилить внешний металл двери алюминиевым профилем (может взять строительный уровень? метровой длины. посматриваю в их сторону) на стекольный герметик. Затем Голдом... пока не решил хватит ли одного сплошного слоя. Внутренний металл Голдом. Подиум постараюсь по максимуму набрать либо МДФом 16мм, либо опалубочной фанерой 22мм. Карту двери Сильвером и Битопластом. Честно говоря, не хотелось бы петли перегружать:no2:
---------- Сообщение добавлено 13.09.2013 в 21:54 ----------
Цитата:
Сообщение от
fox proteus А пр-моему рамка не так уж и ужасно смотрится. Во всяком случае, судя по фоткам
Там, сверху и снизу, где стык переходной рамки и самой "морды" - кромка этой "морды" имеет скругление. Из-за этого нет как-бы четкого стыка... у переходной рамки прямоугольная кромка, а у "морды" скругленная. Оно, в принципе, не напрягает и смотрится неплохо, но, по-хорошему, надо подшпаклевывать и красить.:smile3:
Вложений: 14
Re: Hyndai Santa Fe II "...с надеждой..."
И снова, здравствуйте!:smile3:
Кое-что поделал с машиной. Не бог весть что конечно, но, всё-же выкладываю небольшой отчет.
- Начал расключать компоненты в багажнике.
Вложение 443906Вложение 443908Вложение 443910Вложение 443912Вложение 443914Вложение 443916
Прошу сильно не пинать! В ящике конечно же хаос, но это пробное включение.
Сейчас подключен только тыл, который в будущем будет изредка включаться для задних пассажиров. А так, я, в основном, один езжу.
- Подключил + и - к АКБ
Вложение 443918Вложение 443920Вложение 443922Вложение 443924Вложение 443926Вложение 443928Вложение 443930Вложение 443932
Придется переделывать:
- часть плюсового провода от клеммы до преда почему-то оказалась короче, чем необходимо. В итоге кабель лежит не так, как я хотел.
- на минусовой клемме болт для подключения оказался коротким. Пока кабель посадил на болт для фиксации минусовой клеммы. Колхоз, блин. В следующий раз переделаю.
Вопрос: как закрепить главный предохранитель?
Пока в голове только одна мысль: Внизу, под предом, есть болт М6, который через спец. шайбу фиксирует АКБ (на фотке видно). Что если на этот болт посадить металлическую площадку, на которую затем прикрутить пред? Как вам?
