Может и ошибаюсь. Но все что написал в предыдущем посте ИМХО.
Может это из старых запасов, короче пока я запутался
Вид для печати
Может и ошибаюсь. Но все что написал в предыдущем посте ИМХО.
Может это из старых запасов, короче пока я запутался
Маркетинг :friends:
мы пытаемся их детальки купить
они наши продают своим ...

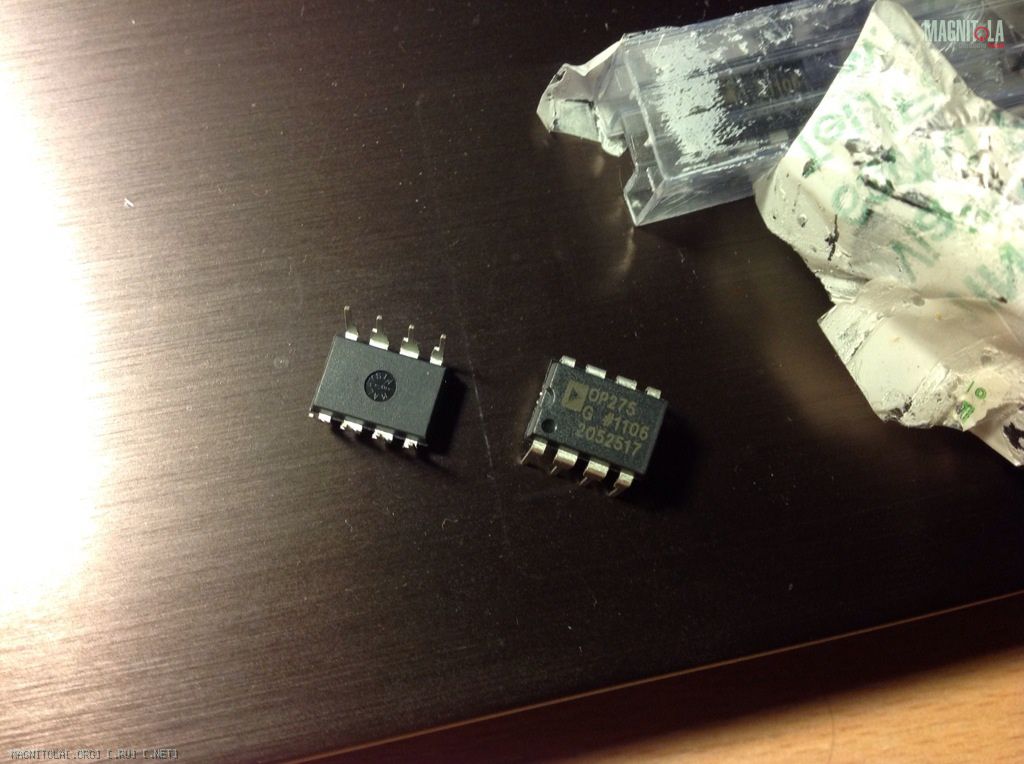

Для моноблока операционники
Вложение 625872
Analog Devices OP275
Имеют два вида транзисторов, обладают большей "скорострельностью" 22 V/µs у "текущих JRC4558" 1 V/µs ....
Вложение 626002
Datasheet JRC4558
Datasheet NE5532
Datasheet TL072
Datasheet OP275
Datasheet OPA2107

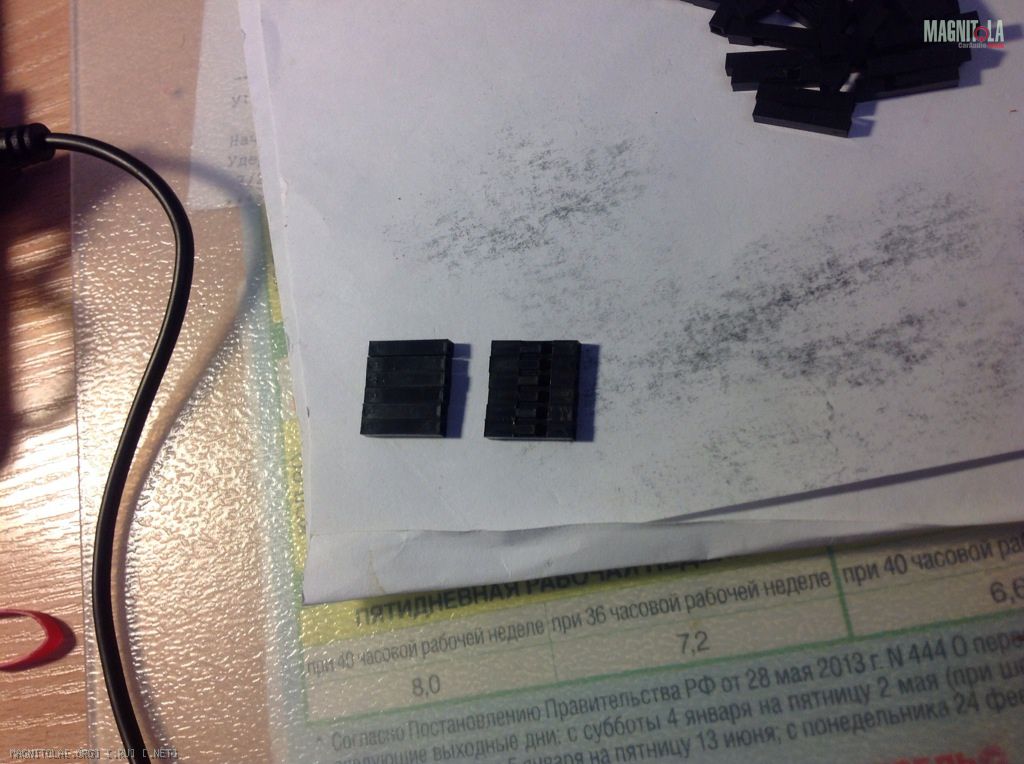

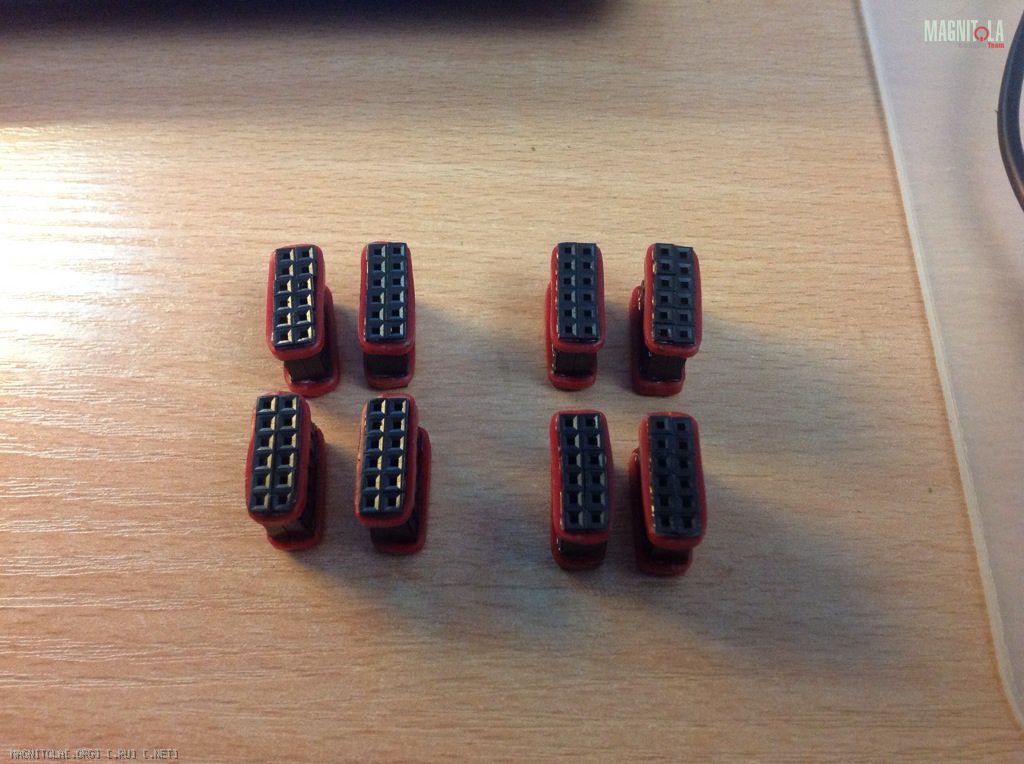

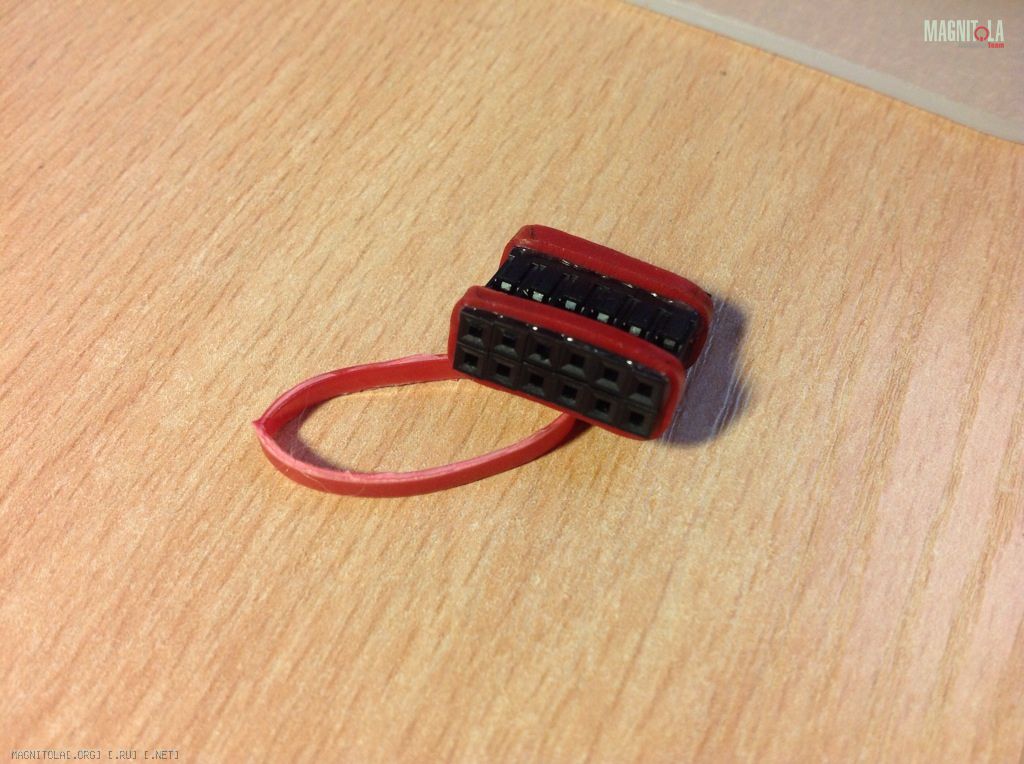

Вот такой разъемчик получился для разъединения тушки и лицевой панели.
Вложение 626780Вложение 626782
Вложение 626784

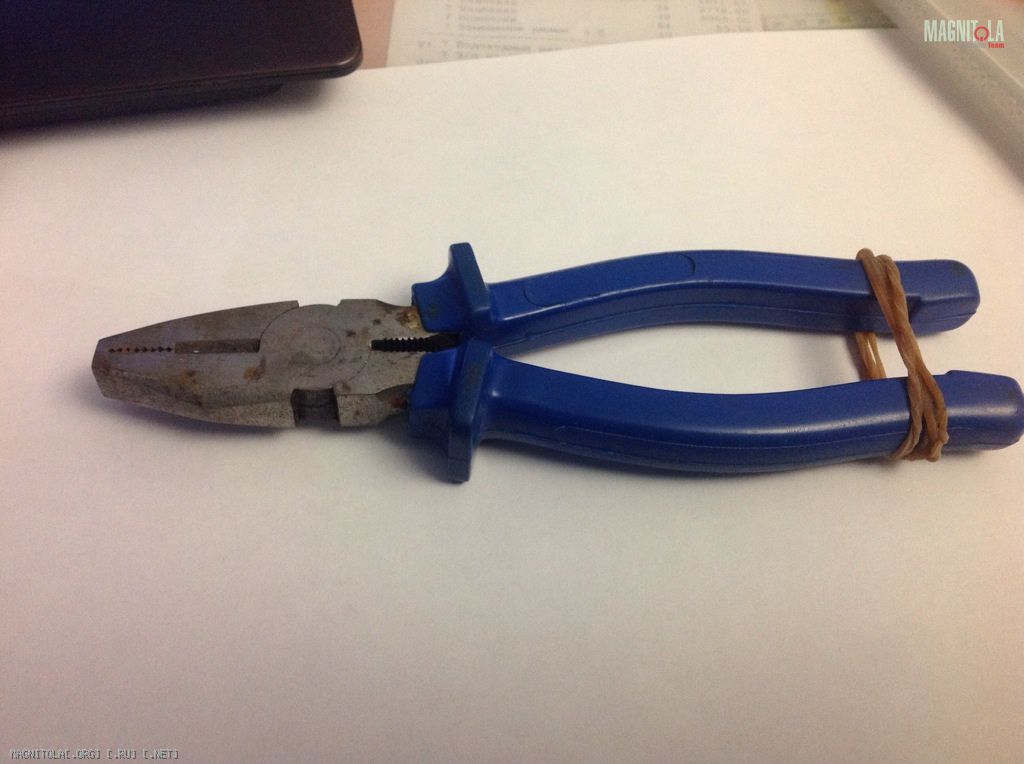

Нужна "третья" рука:...
Вложение 627434

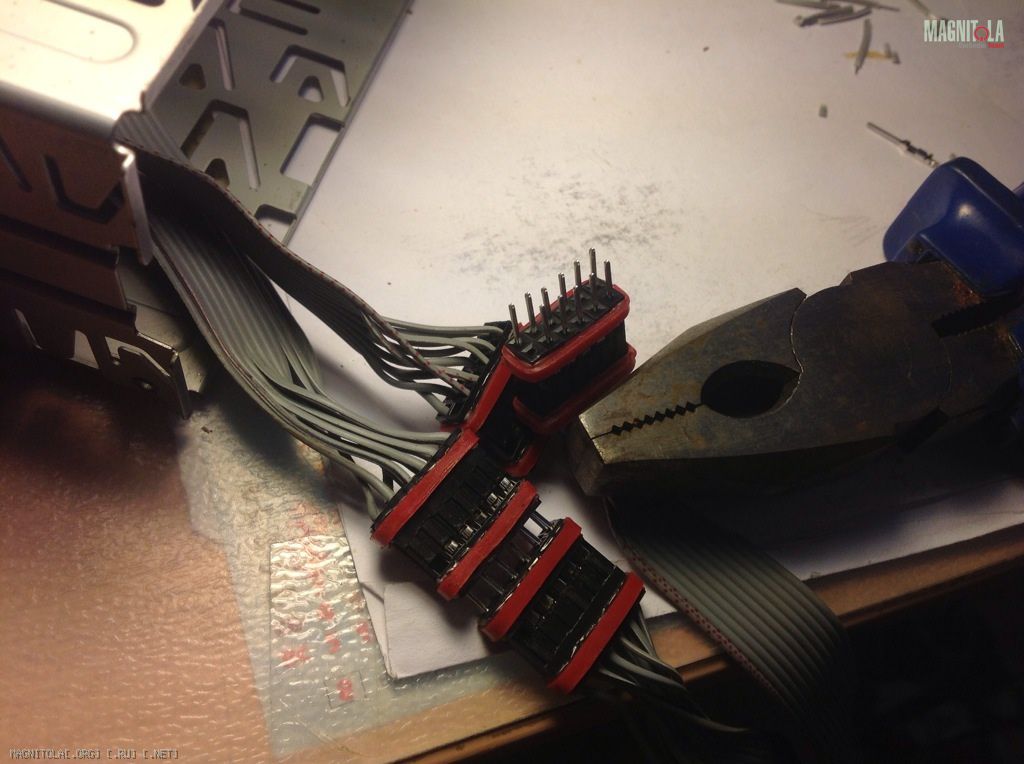

Вложение 626786Вложение 626788
Не было инфы как называются эти "шпиньки", попался шлейфик который и был раздербанен на составляющие.

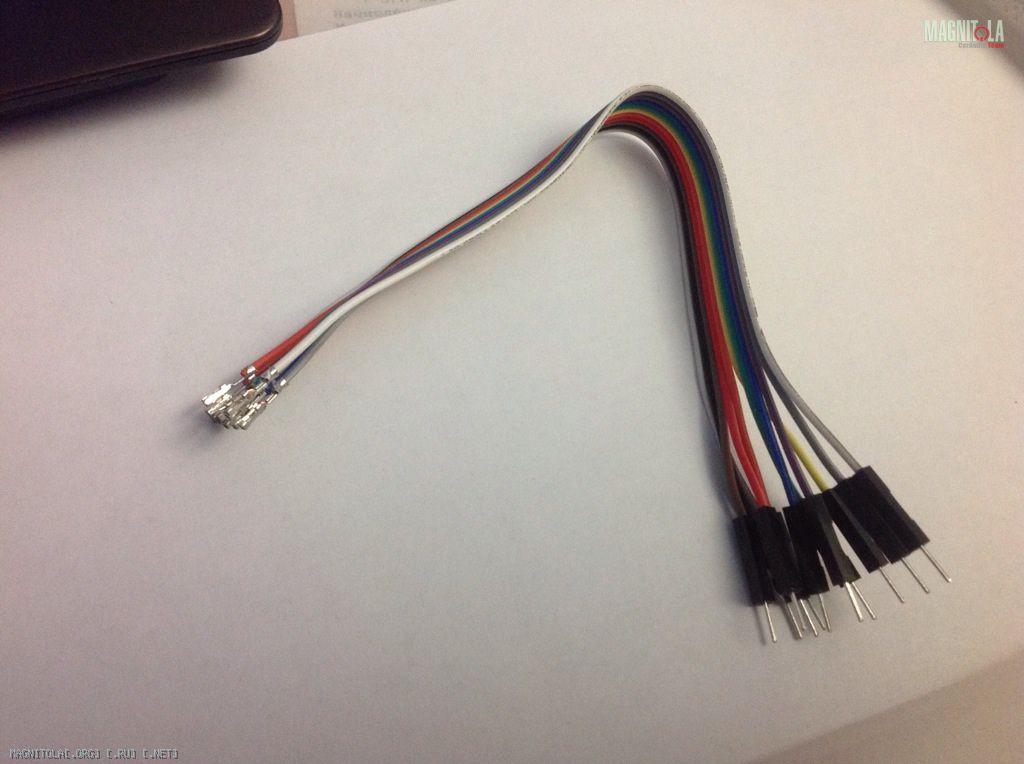

Донор:
Вложение 627470
В дальнейшем "Инфа" появилась но .... Может кому пригодиться

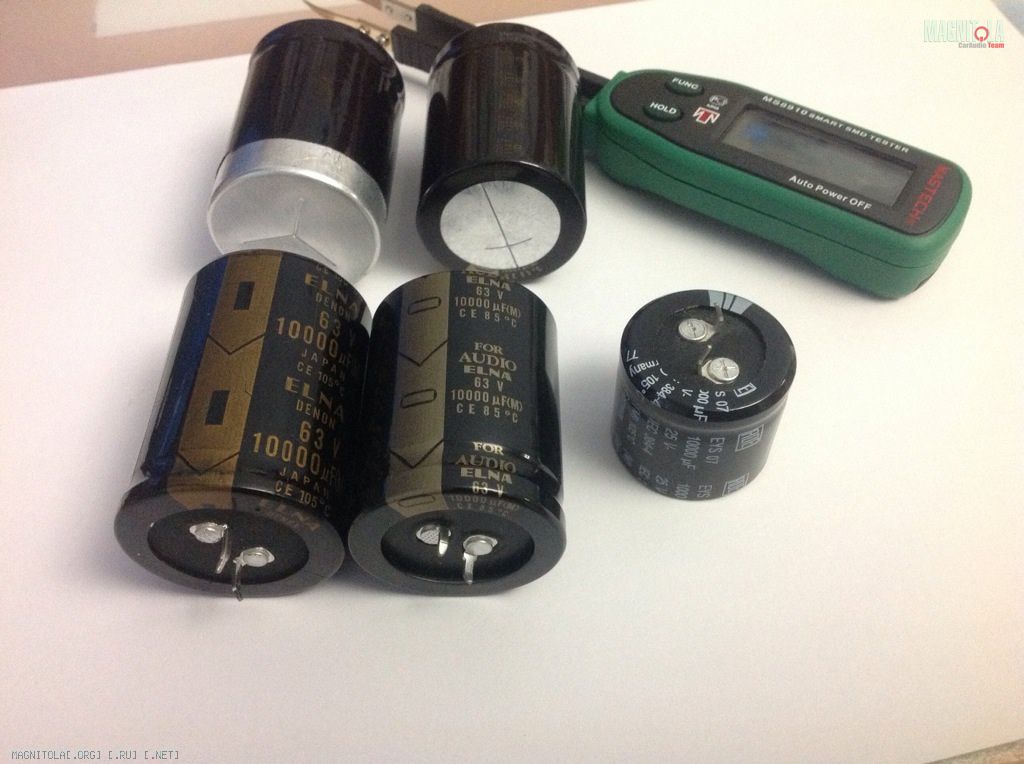

Теперь точно можно сказать, что первые мои кондеры хорошая подделка
Вложение 629942
Левый "типа ELNA". Правый настоящий
немцы педантично подошли к вопросу (самый крайний с права 10000uF на 25v)
выковали на контактных площадках "+" и "-" думаю их подделывать не актуально

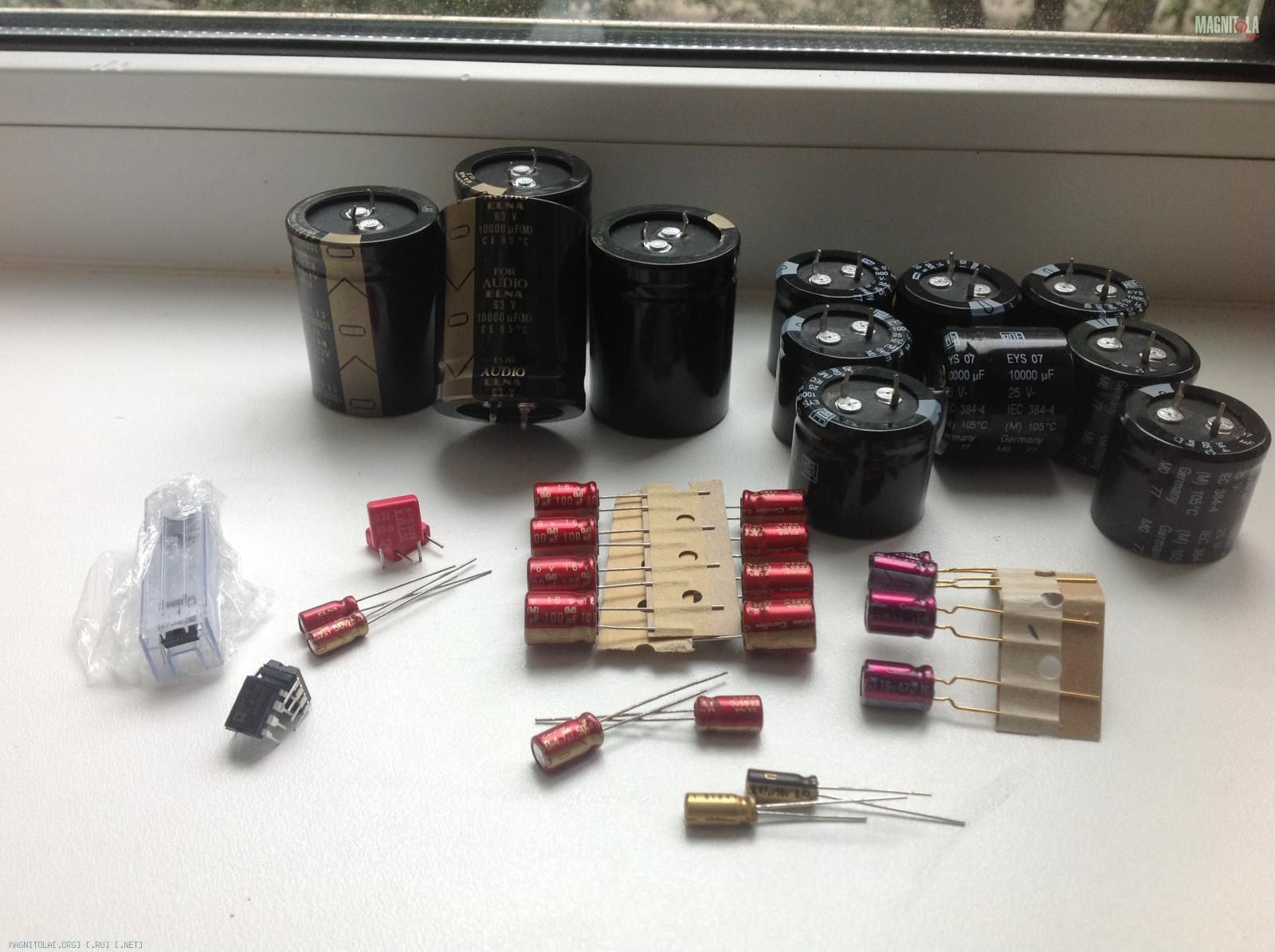

Набор для твика: ...
Вложение 630732

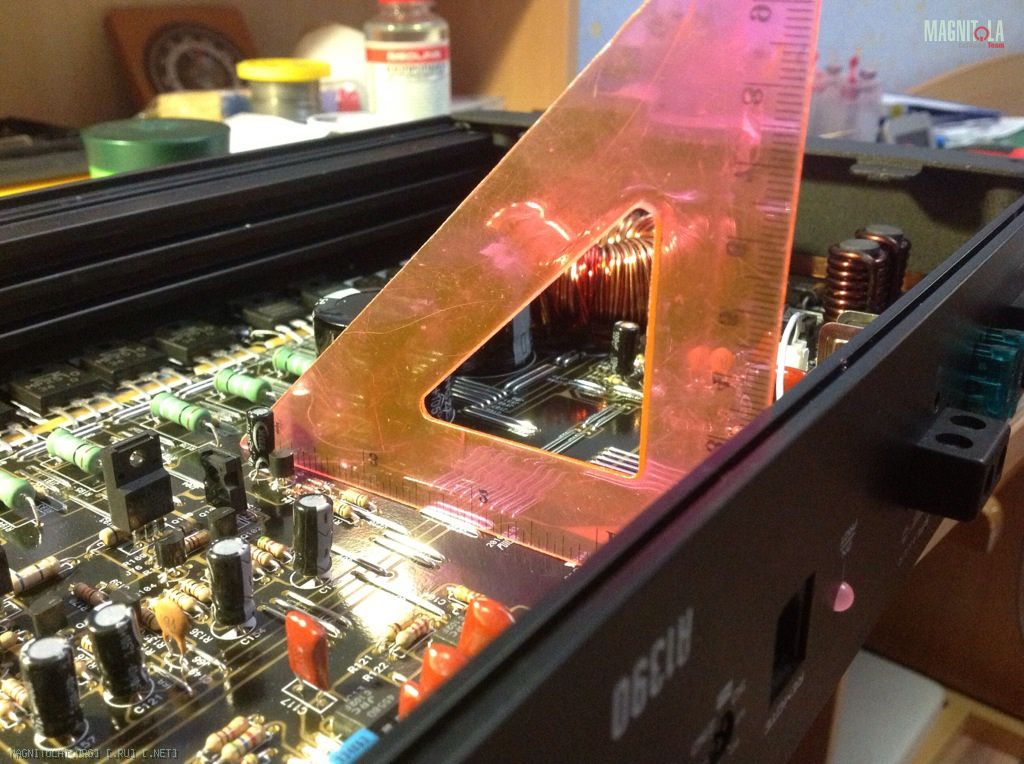

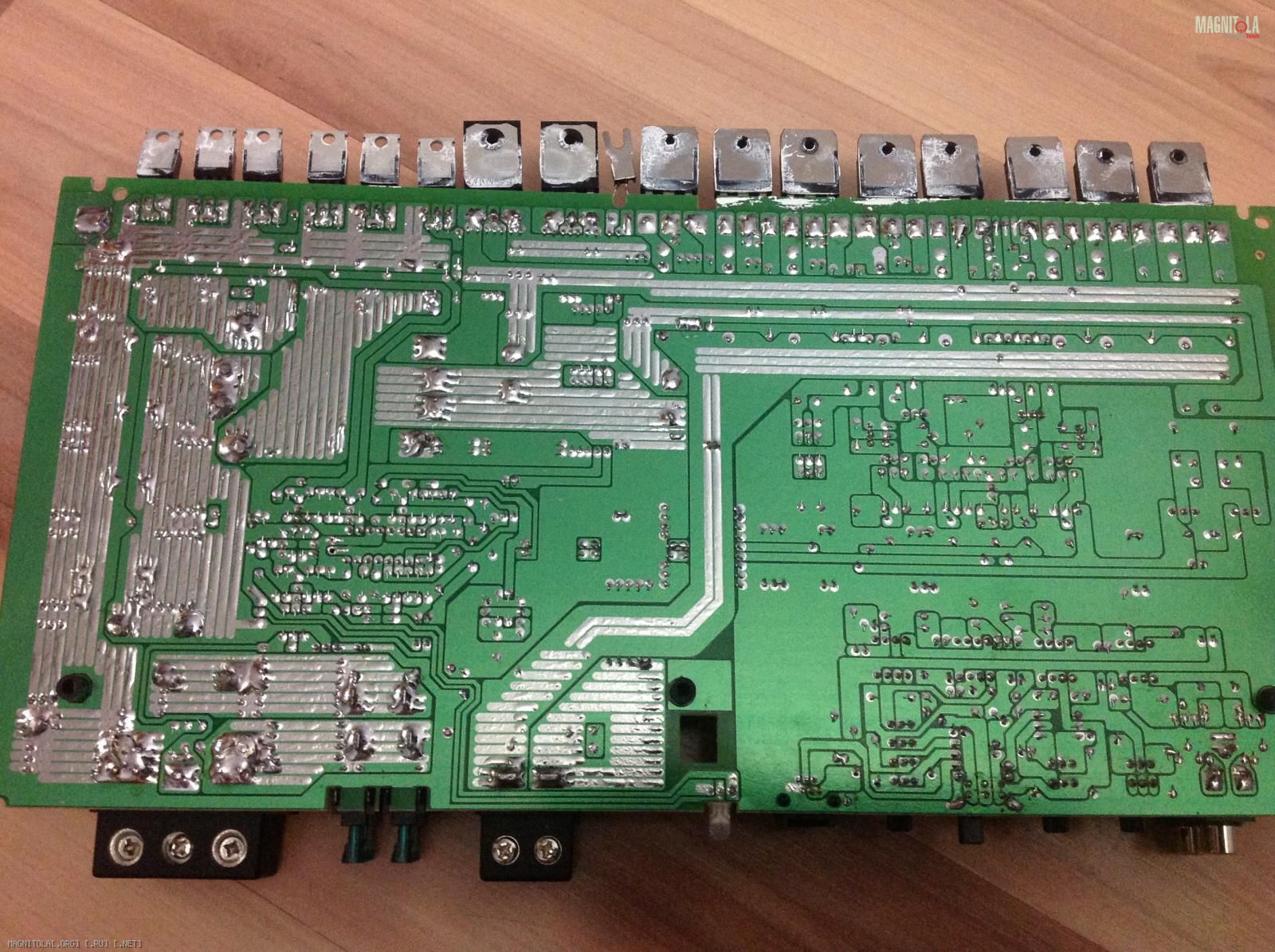

В начальной стадии твика: .....
разбираем, намечаем перспективы....
Вложение 630520Вложение 630522Вложение 630524

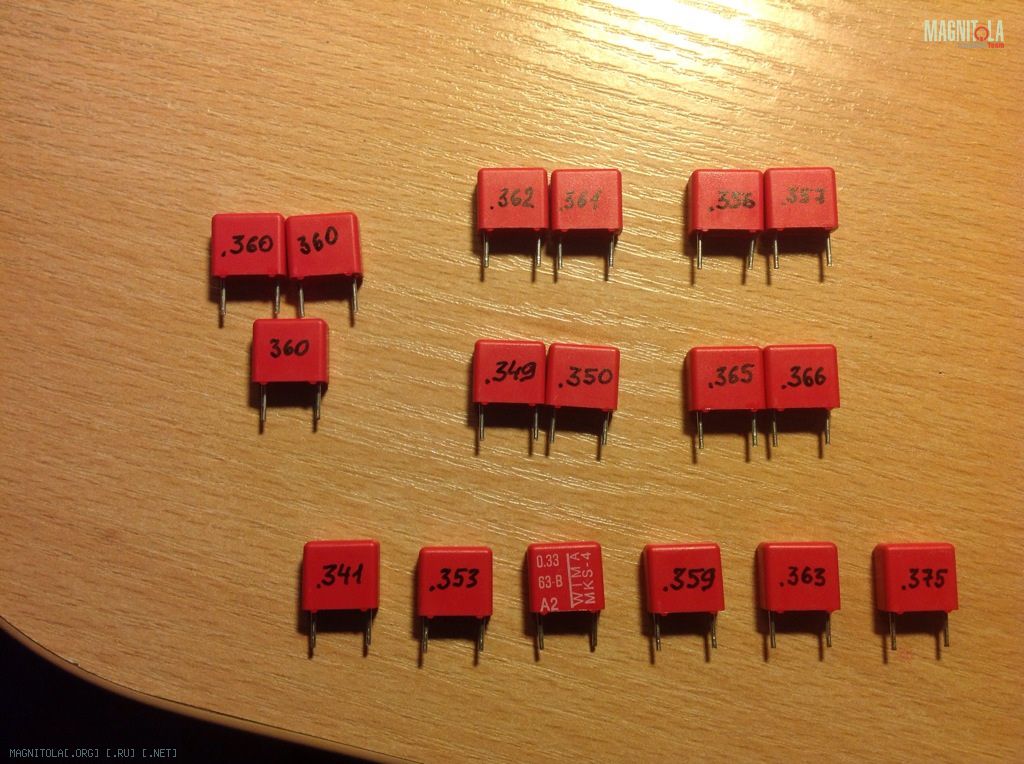

WIMA (порадовали "кучностью" по емкости)
Вложение 630526
Может кому пригодиться:
Вложение 630714
как это понять? а вот и помощь: ...
Вложение 630716
Немного поведаю про протяжку акустических проводов в двери (правда уже поздно): на стойке, чуть ниже штатной фишки, есть заглушка резиновая. Можно было ей воспользоваться для протяжки проводов, использовав дополнительную резиновую трубку гофрированную (к примеру, как на 10-м семействе ВАЗ'а). А в саму дверь можно завести чуть надрезав штатную резинку (благо она большая).
mar!o, СПАСИБО!!! Видел заглушку (у меня было мнение что она для выравнивания давления), просто хотелось чтобы аккуратно без дополнительных резинок. Если-б не получилось "расшвырять" разъем ...
ЗЫ были мысли даже дырявить новые дырки, но так жалко стало, что отыскался более гуманный метод
FFZ, ".... уровня всё как обычно : если есть желание, чтоб работал долго и надёжно нужно сразу разобрать, тотально пропаять, про ...."
Федор, был прав!!! Хорошо что сразу не включил его, а положил на хирургический стол: ...

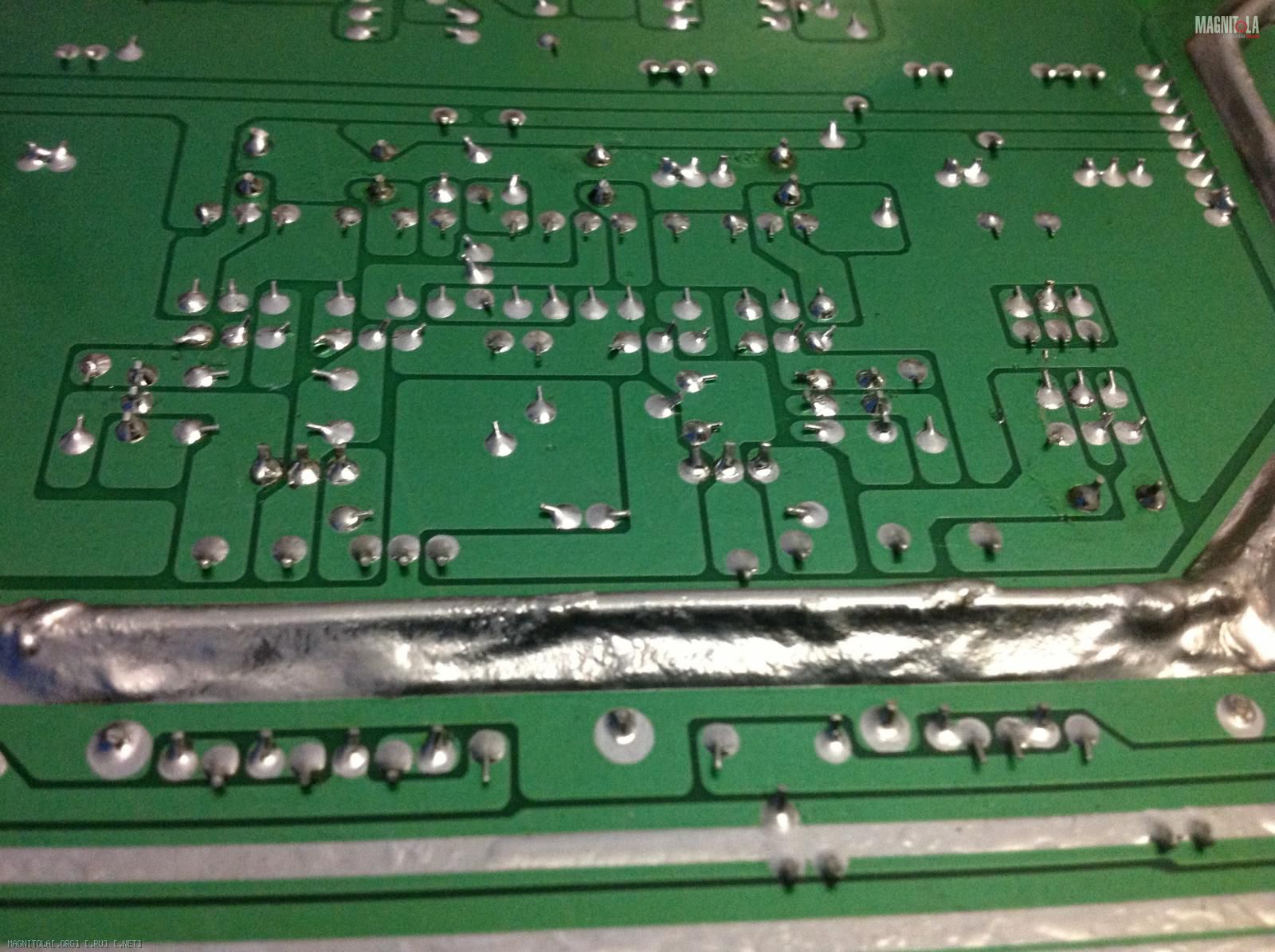

Вот, как-бы - ВСЕ ВПОРЯДКЕ!!!
Вложение 634288

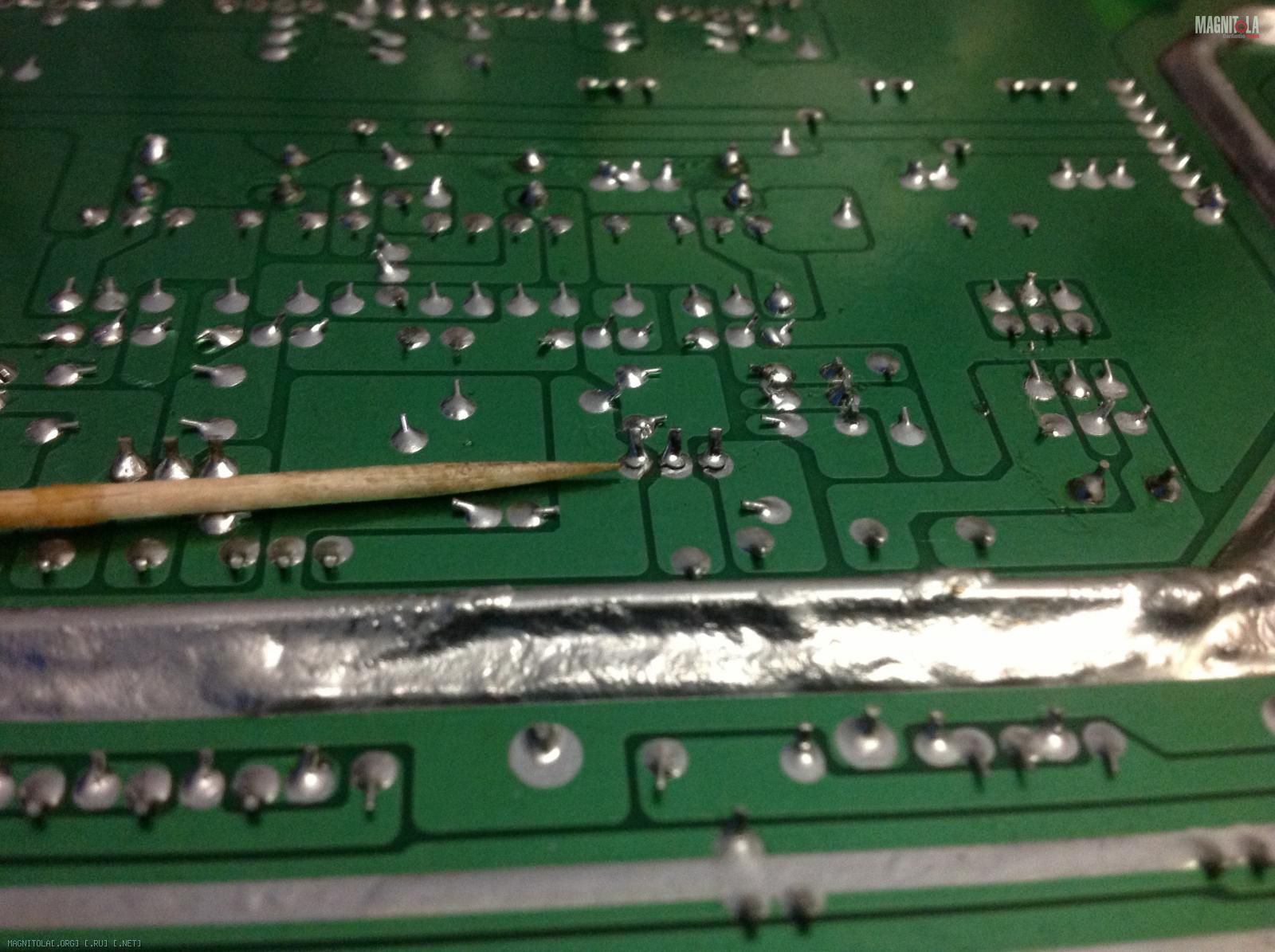

Но!!! Стоило детальку пошевелить и ВОТ ГРУБЕЙШИЙ НЕ ПРОПАЙ
Вложение 634290

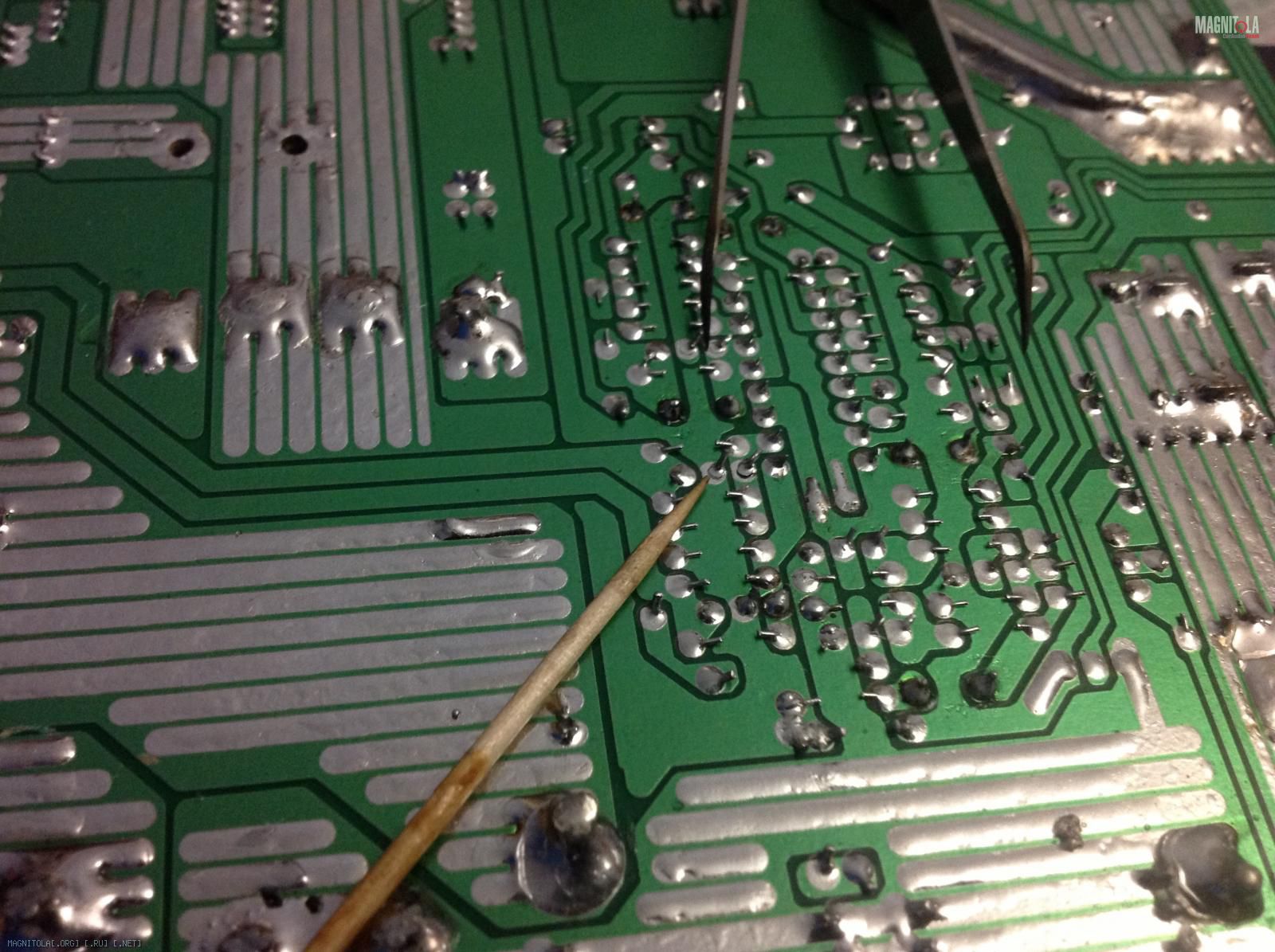

"Елки" -вот еще два "заводских косяка" (второй: приглядитесь к месту где кончик пинцета)
Вложение 634302
И вот думаю "пощипать" кончики контактов у деталек, а то прям таки на соседнюю дорогу так и лезут
по практике пришёл к выводу что проще и в результате быстрее и эффективнее не тратить время на поиски мест с сомнительной пайкой, а тупо ВСЁ подряд пропаивать. во время процесса пропайки приподымаю сильно загнутые выводы ножек элементов потом если сильно торчат откусываю.Цитата:
Сообщение от Ditop
