Как ковался Metall
Чтобы сразу развеять вопросы, поясню что такое "IRWT".
Вложение 517540
Вложение 517542
Т.к. система делается под рок во всех его проявлениях (блюз-рок, хард-рок, хэви-металл и т.д.), то и слоганом проекта будет являться фраза "In Rock We Trust" (по аналогии с In God We Trust).
Данная аббревиатура будет встречаться в виде логотипа на некоторых элементах инсталла.
-
Вложений: 1
Re: IRWT-project

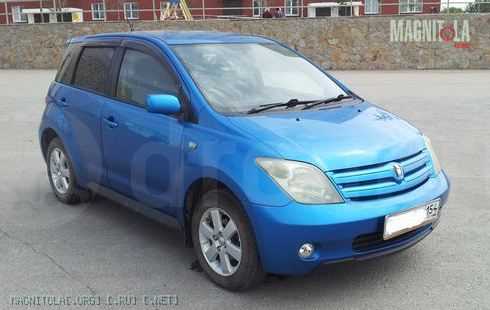

И так, имеем автомобиль Toyota Ist (праворульный Scion Xa).
Вложение 517544
Проект я накидал в голове и на бумаге еще задолго до его покупки.
Концепция: процессорная система - трехполосный фронт с 5" серединками. Для достижения наибольшей натуральности звучания, оформление всех динамиков - фри эйр.
ГУ - Clarion HX-D2 + QLS 550
Твитеры CC7100
СЧ - Beyma 5g40nd
НЧ - AIE LM850
Саб - AIE L15100
Усилители:
Carozzeria ODR A-50 на СЧ/ВЧ
Zapco REF 1000.4 на миды и саб

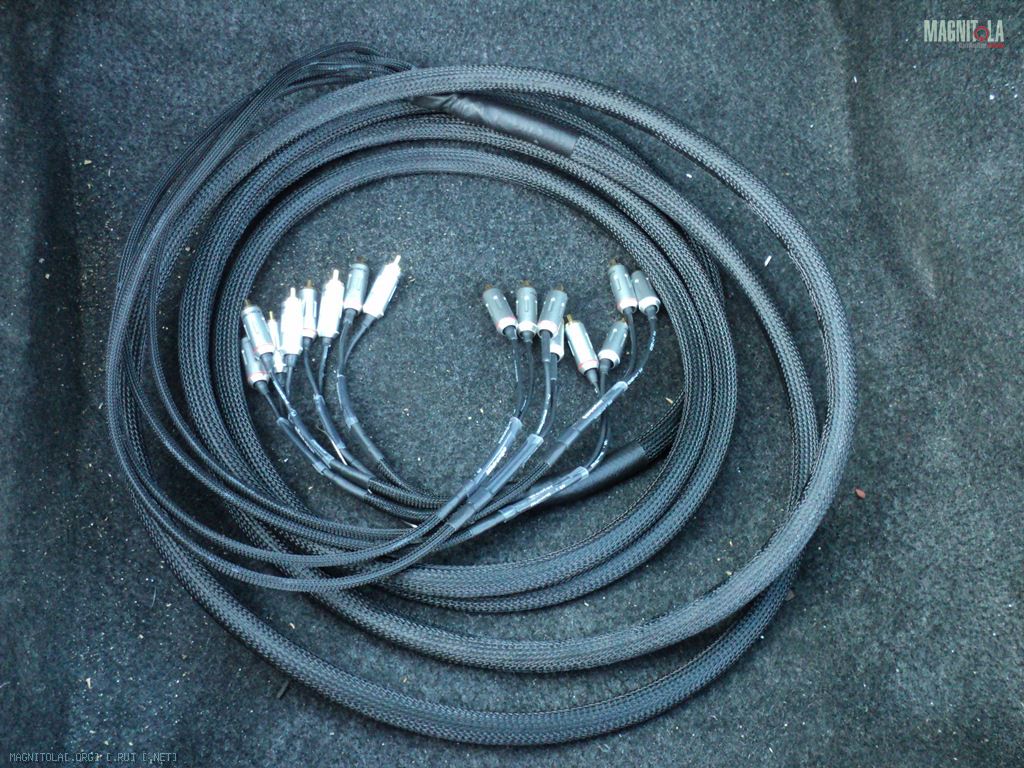

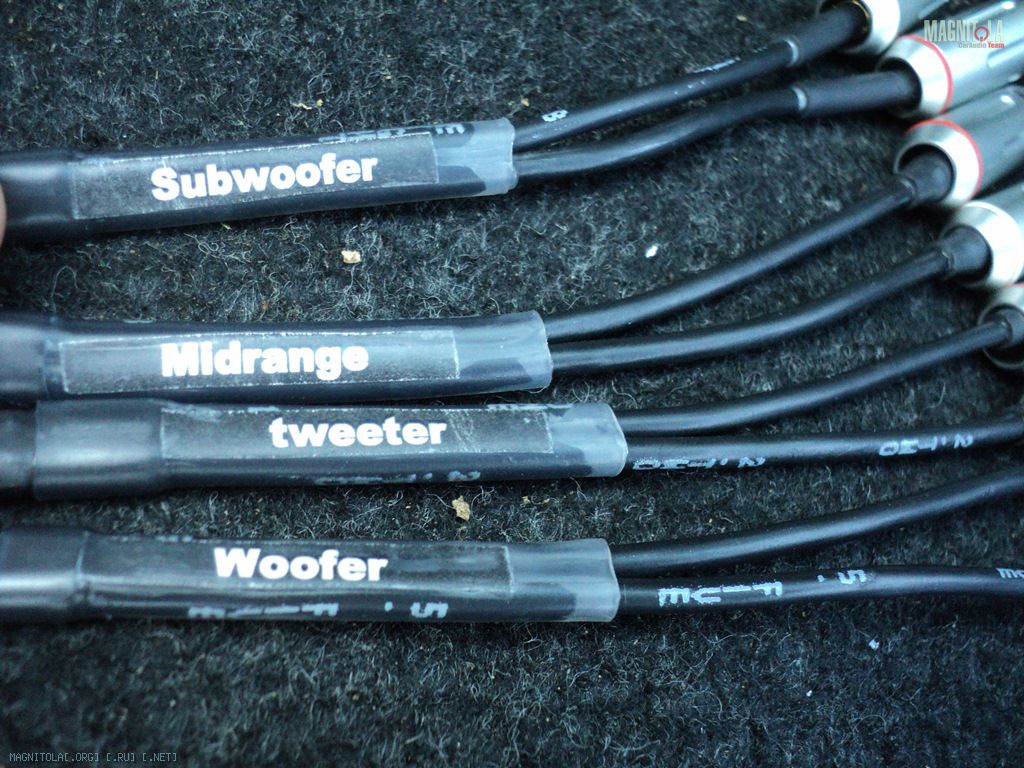

Межблочный кабель - студийный мультикор Tasker.
Акустические - Stinger (миды, саб - 8 кв.мм., СЧ, ВЧ - 3.5 кв.мм.)

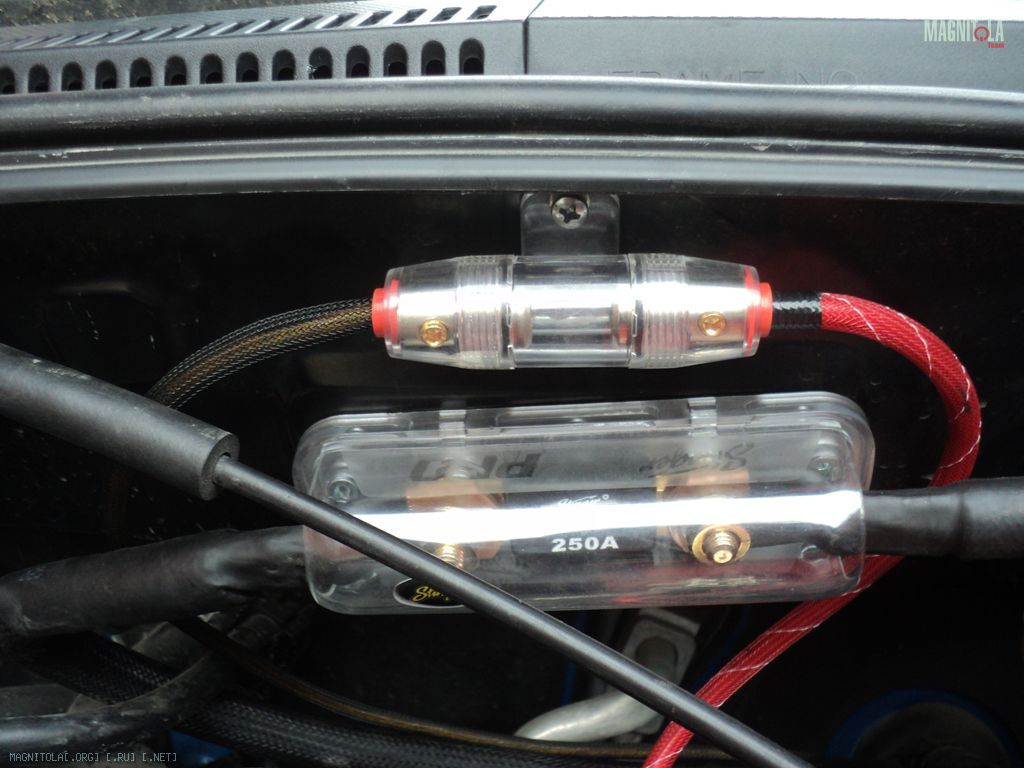

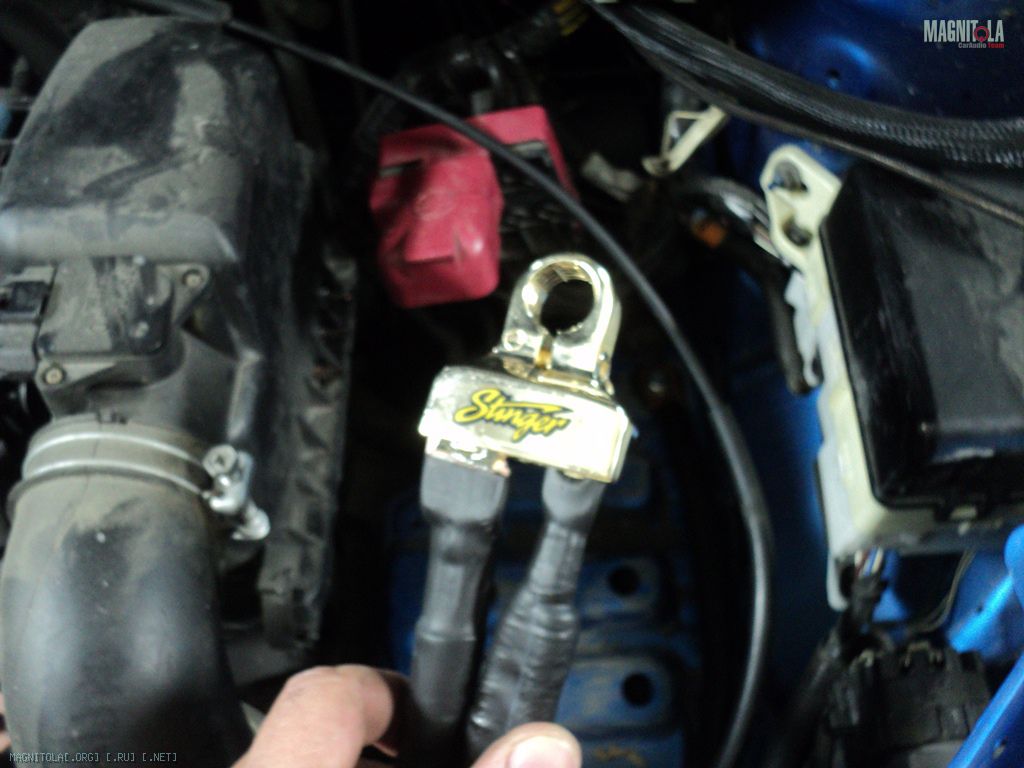

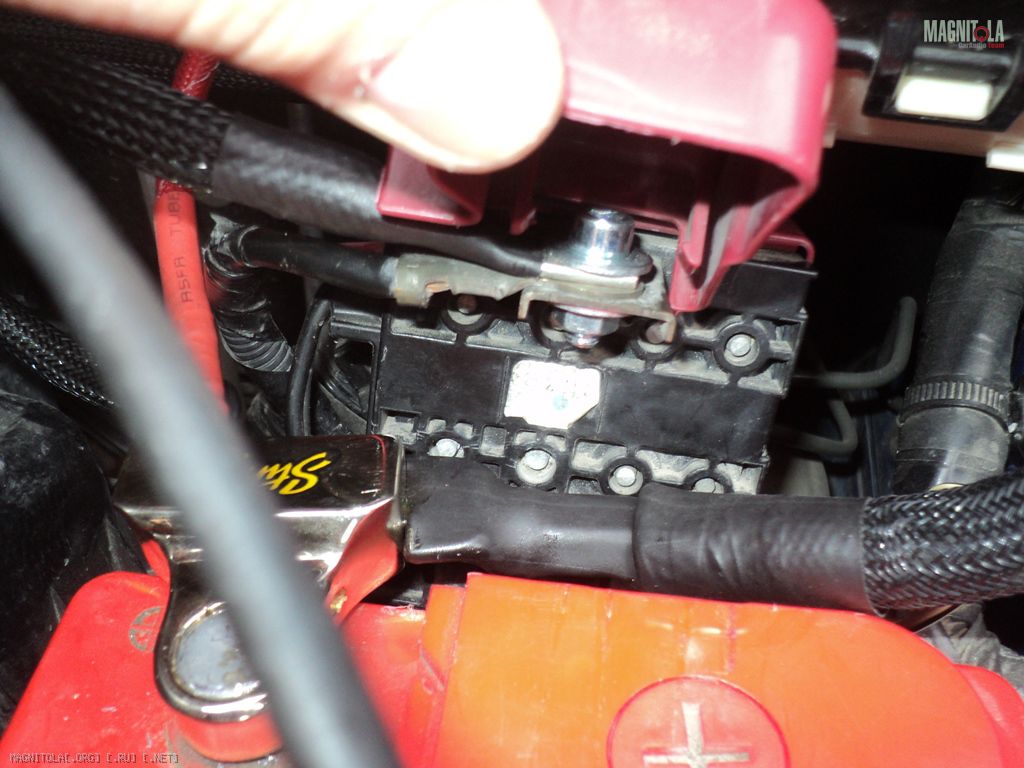

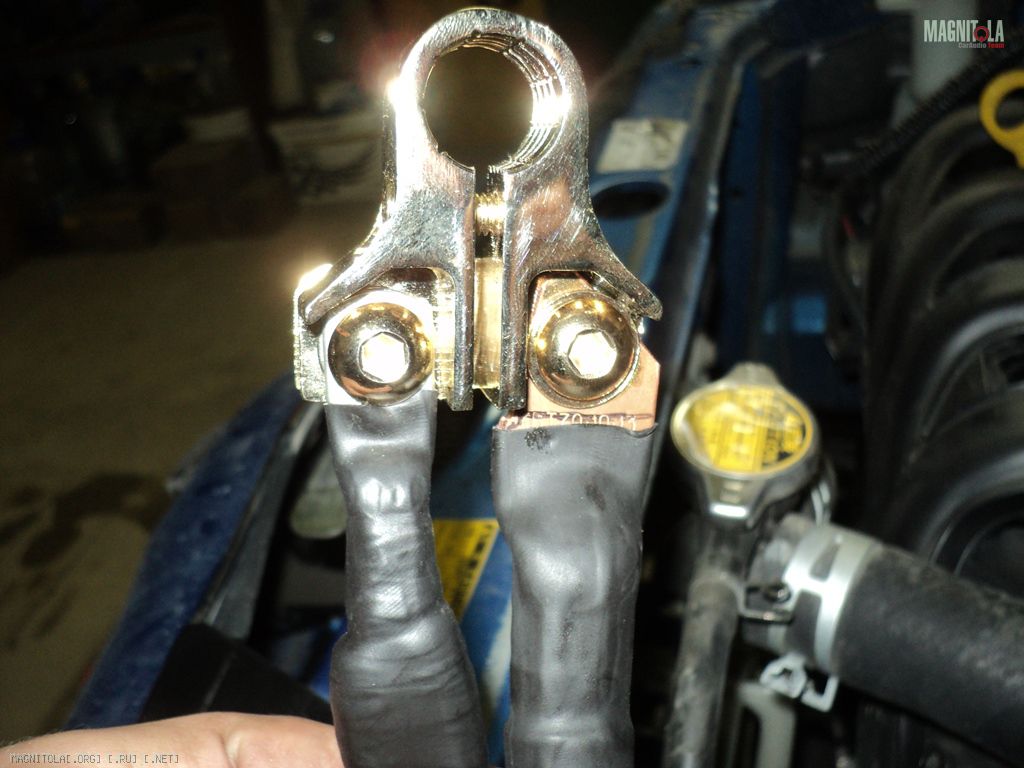

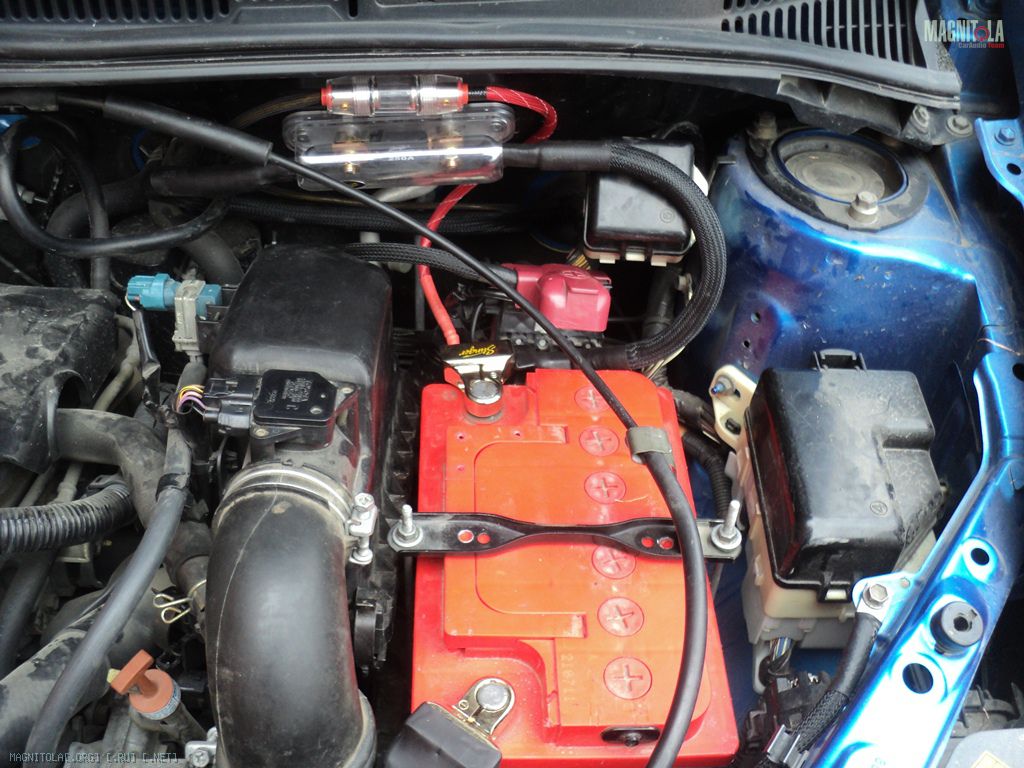

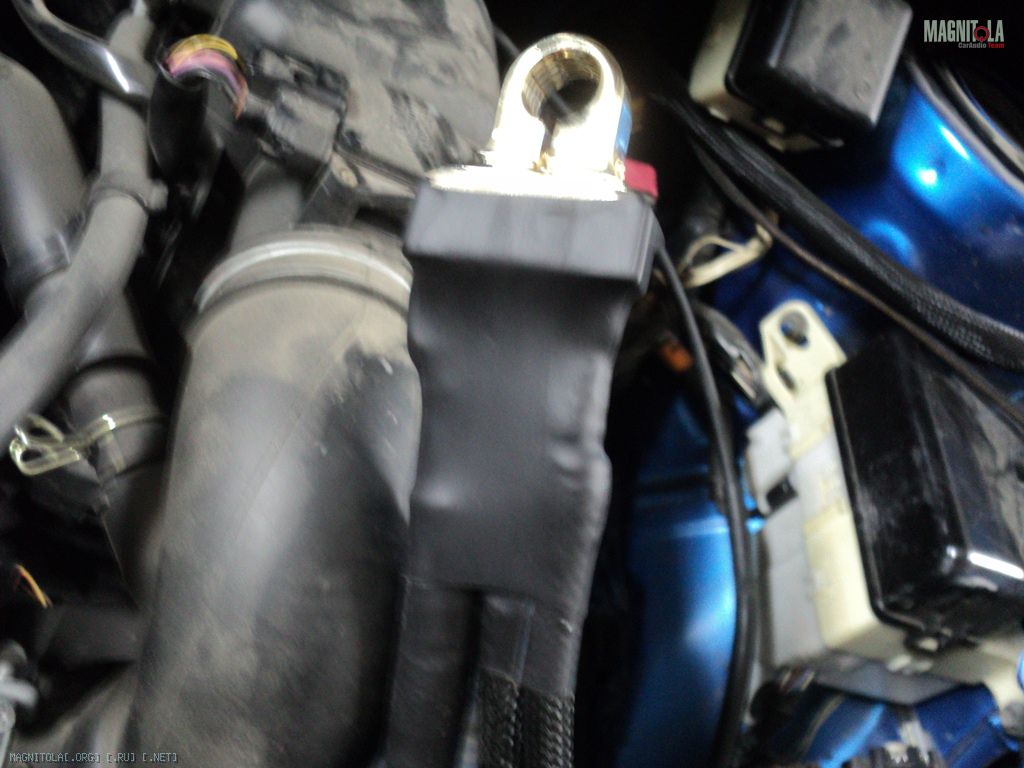

Сила - КГ-70.
-
Вложений: 4
Re: IRWT-project

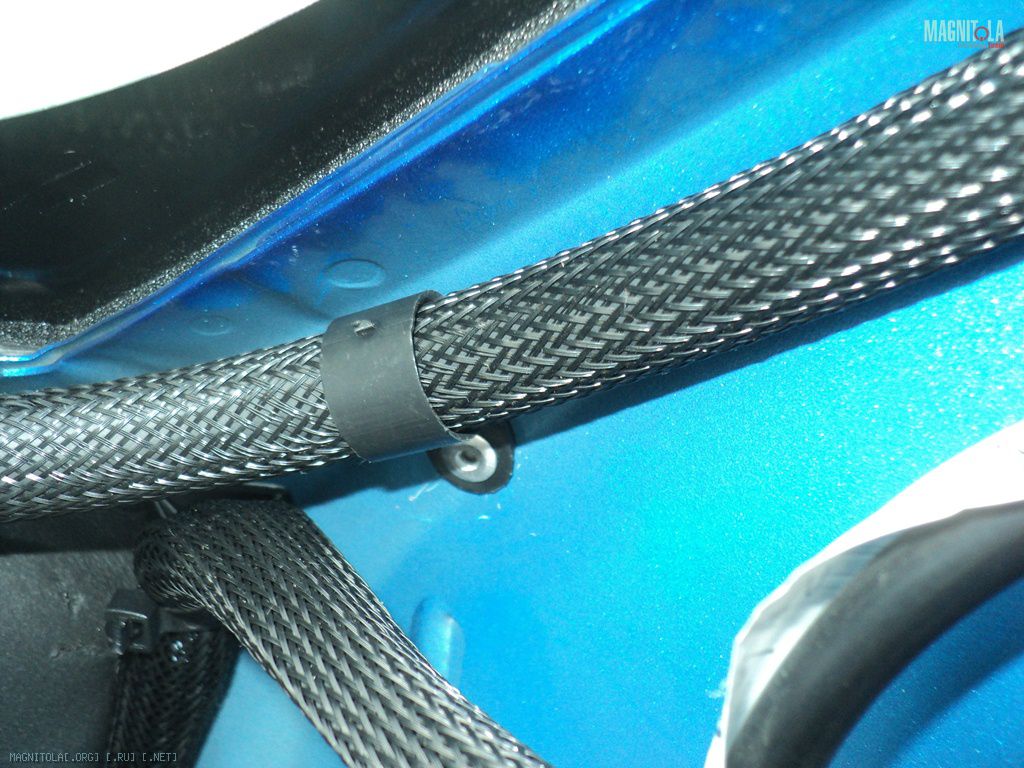

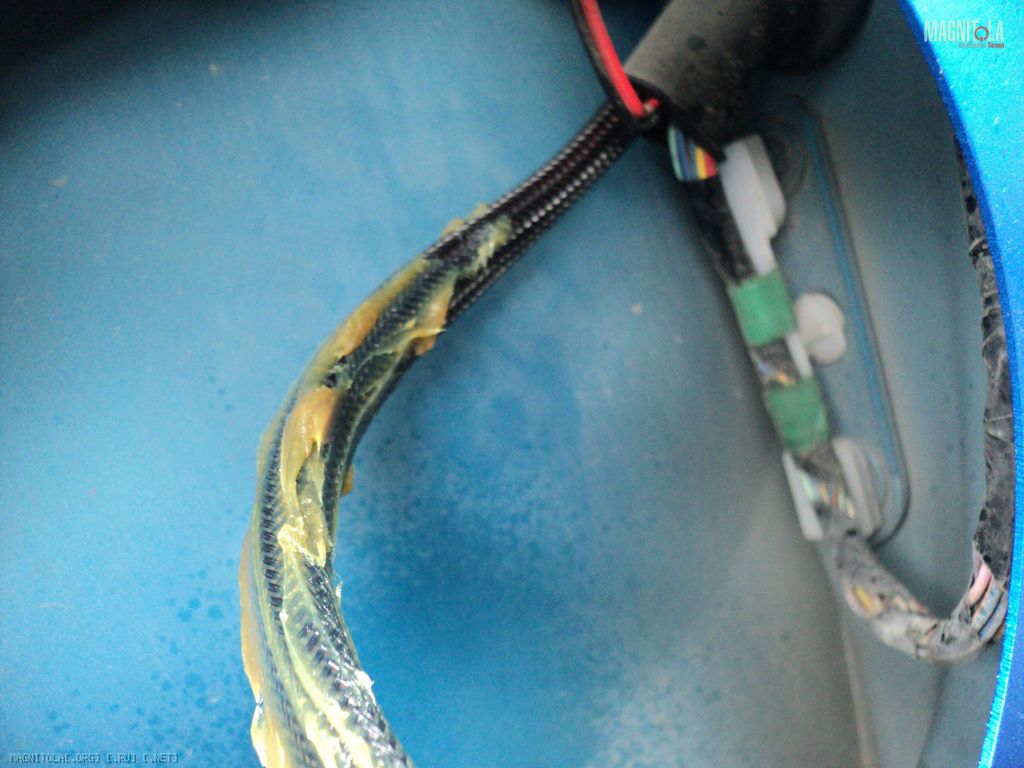

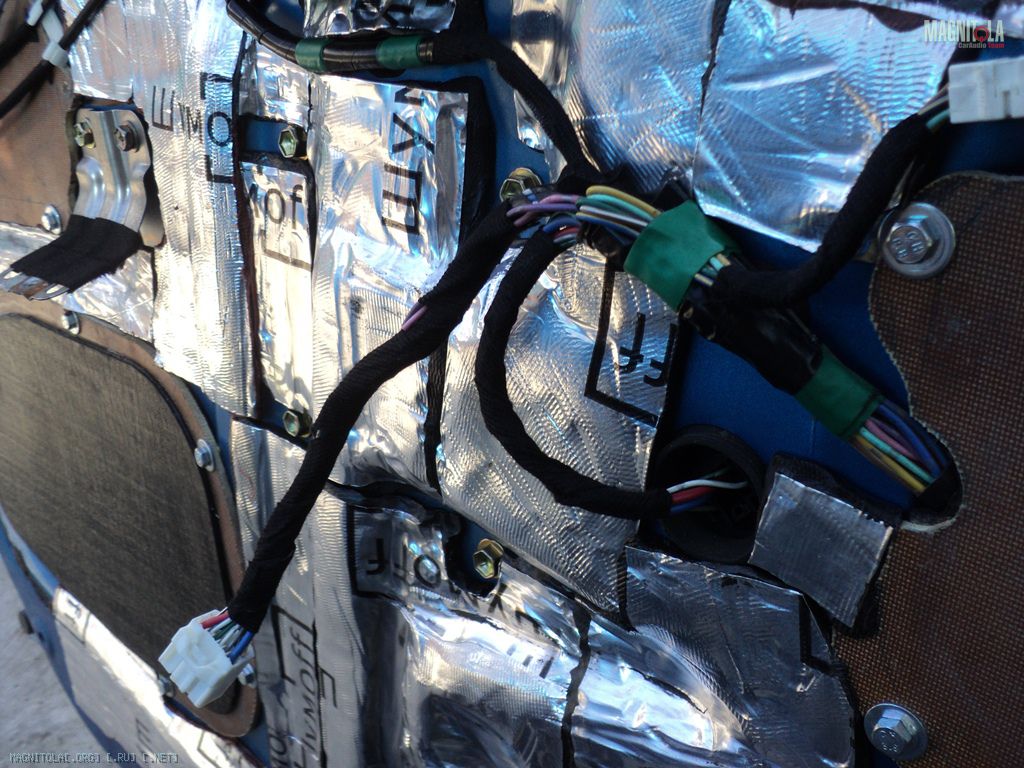

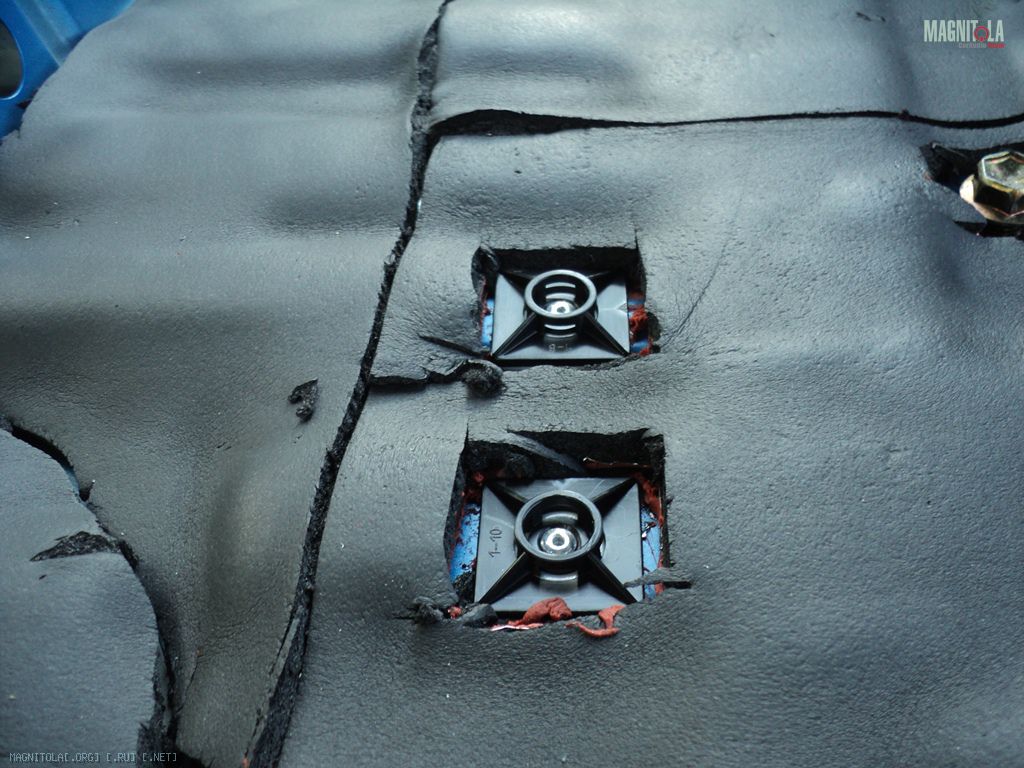

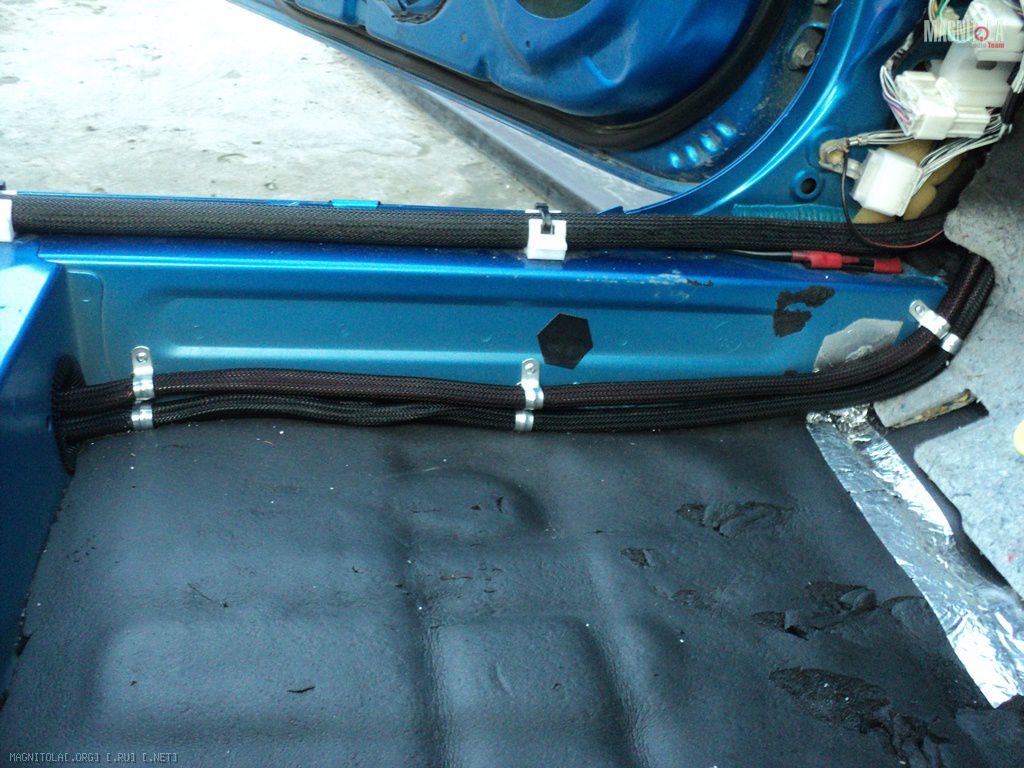

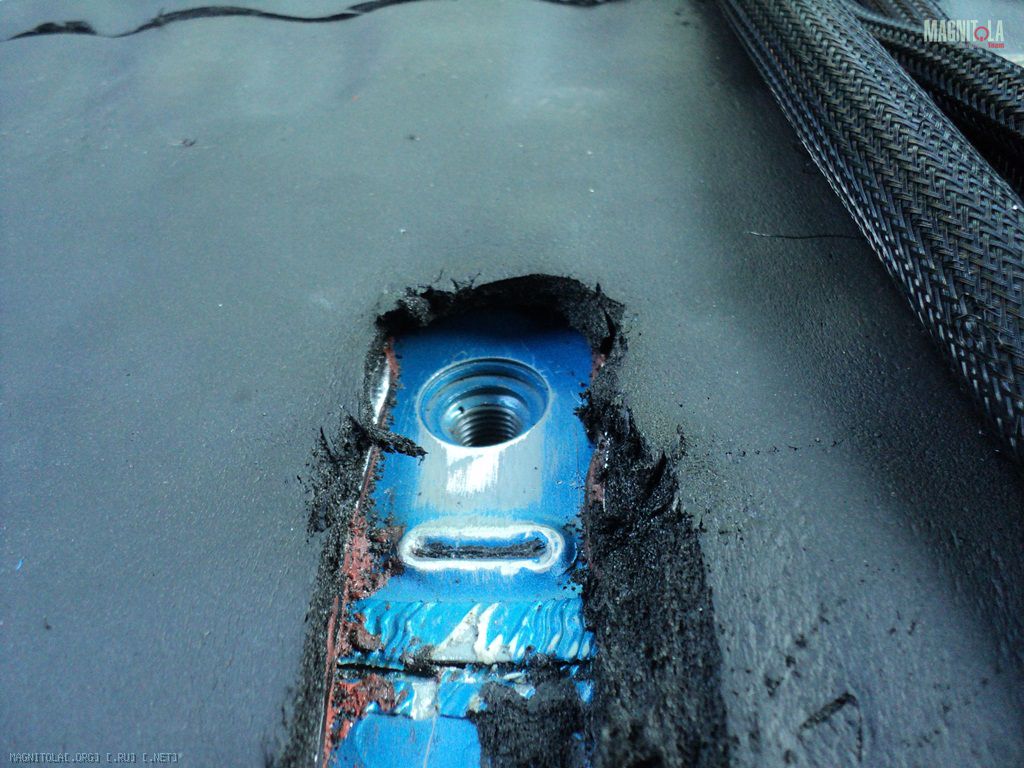

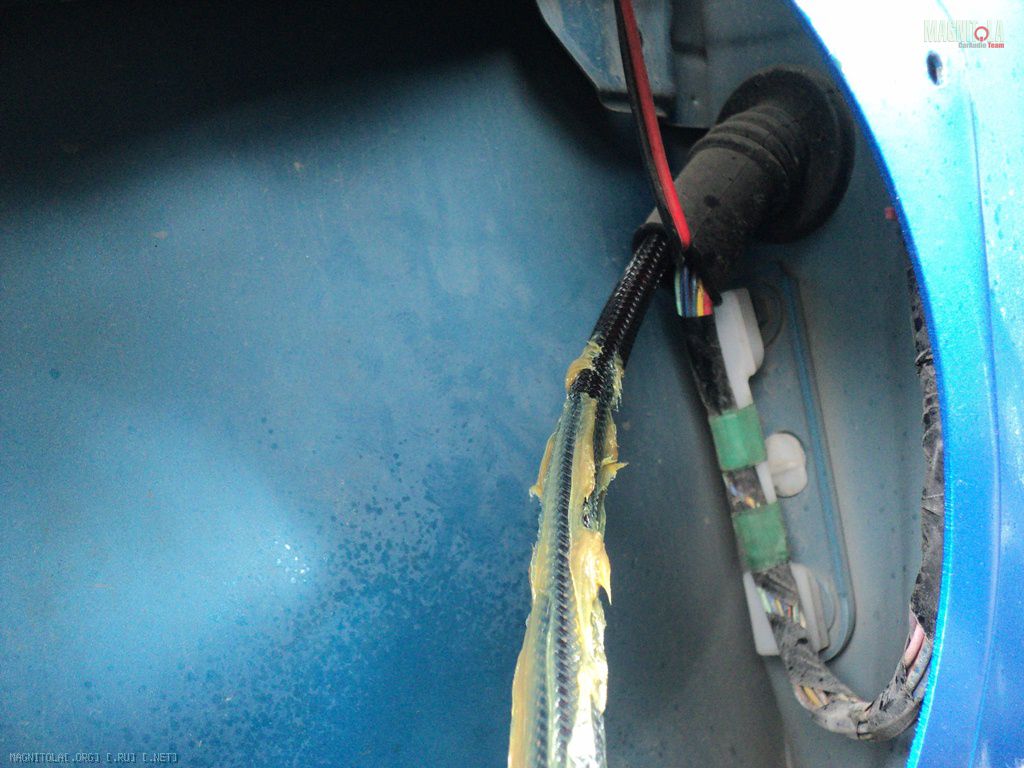

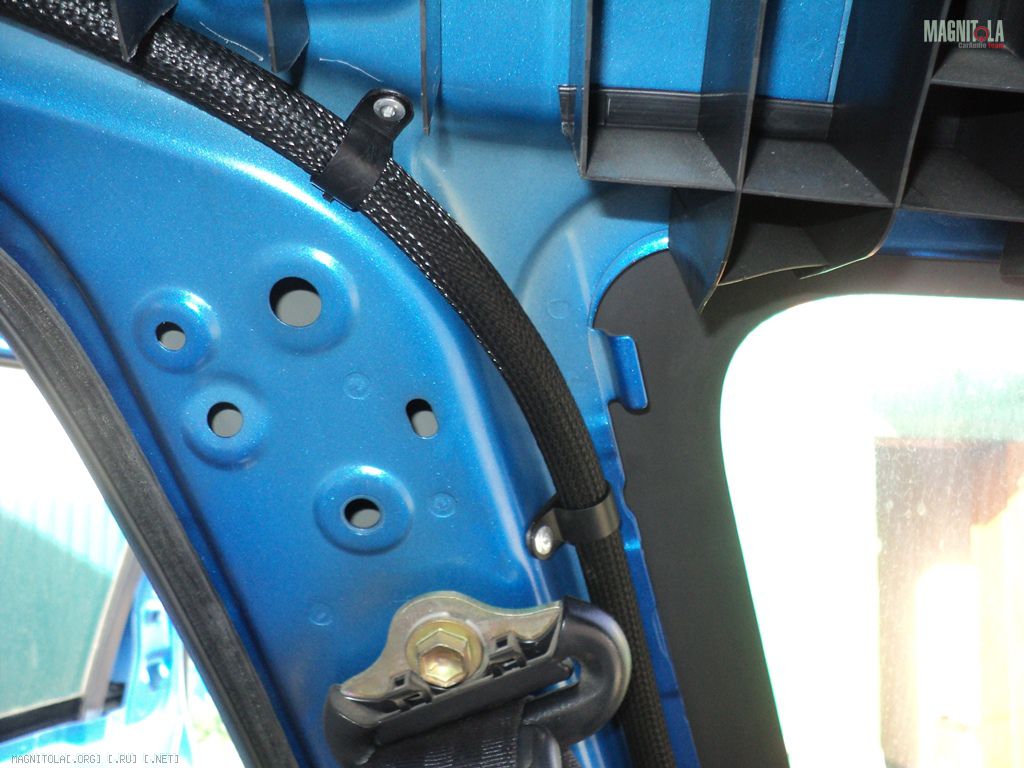

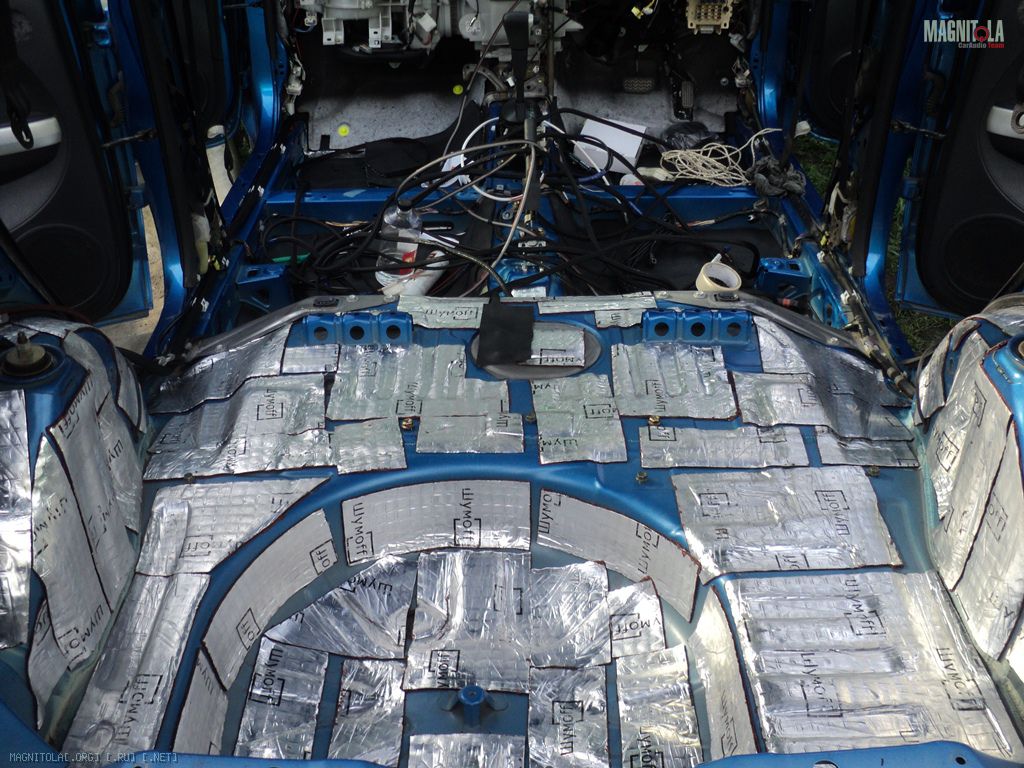

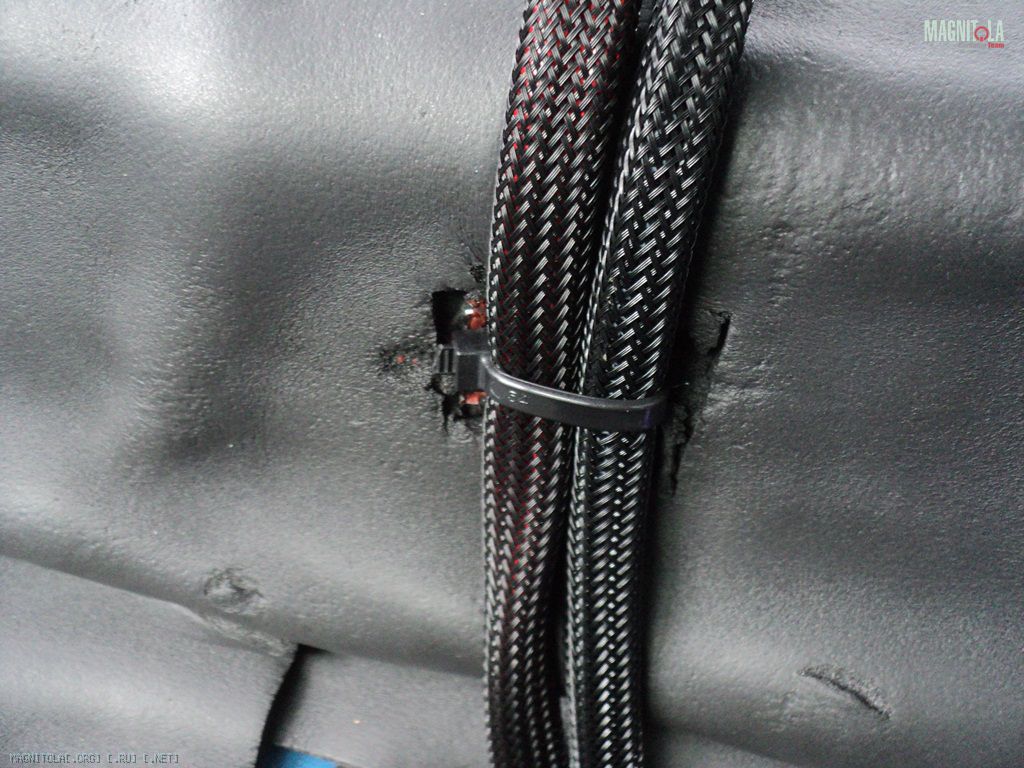

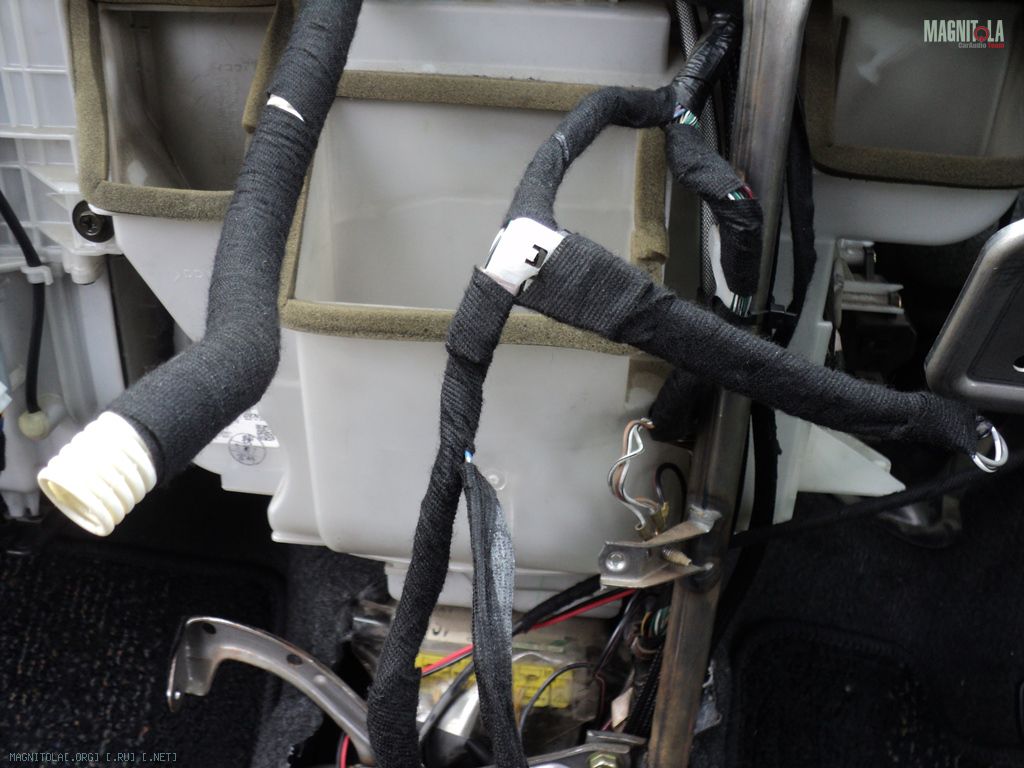

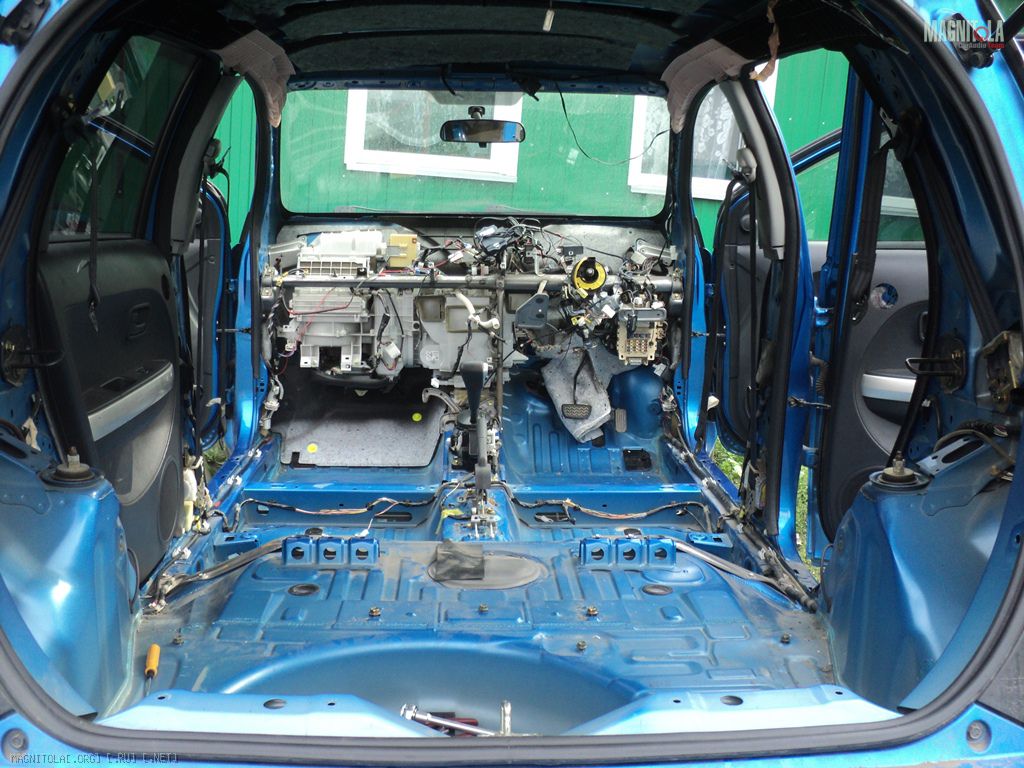

Капитально зашумил всю машину. Всю проводку обмотал волосатой изолентой. Все стыки пластиковых панелей оклеил противоскрипными материалами. Панель крыши скрепил стекольным клеем с ребрами жесткости.
Результат не заставил себя ждать. Шум от дороги снизился вдвое, скрипы и дребезжания пропали вообще.
Вложение 517546Вложение 517548Вложение 517550Вложение 517552
-
Вложений: 15
Re: IRWT-project
-
Вложений: 9
Re: IRWT-project

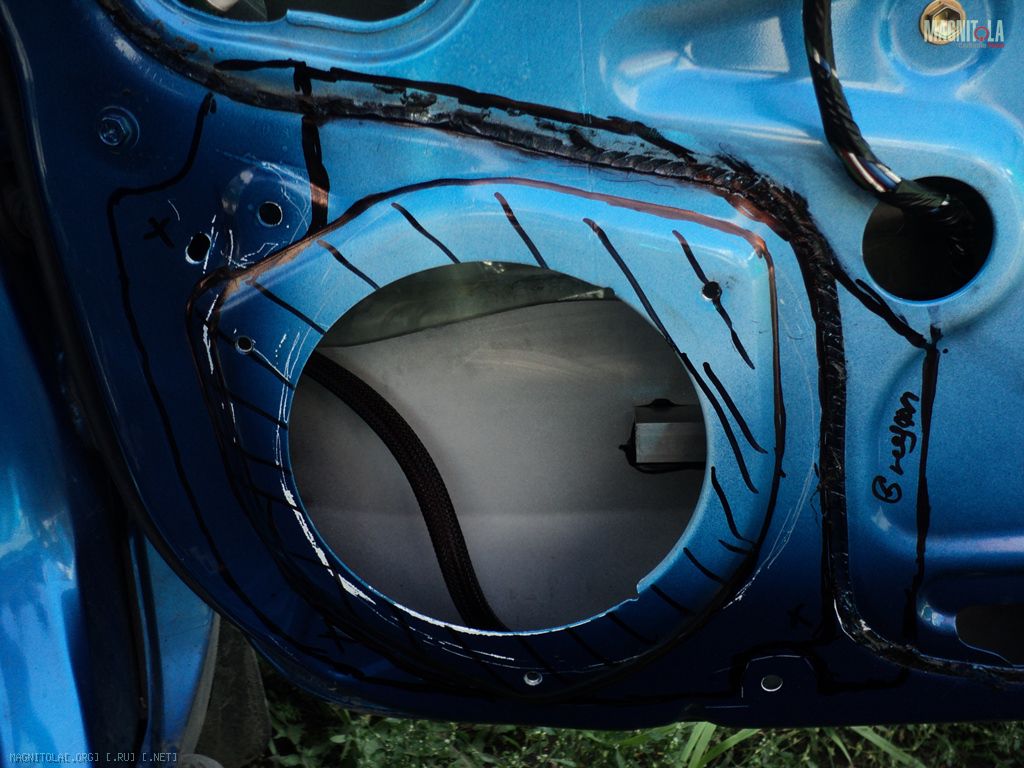

Двери так же максимально подготовил для напористых мидов.

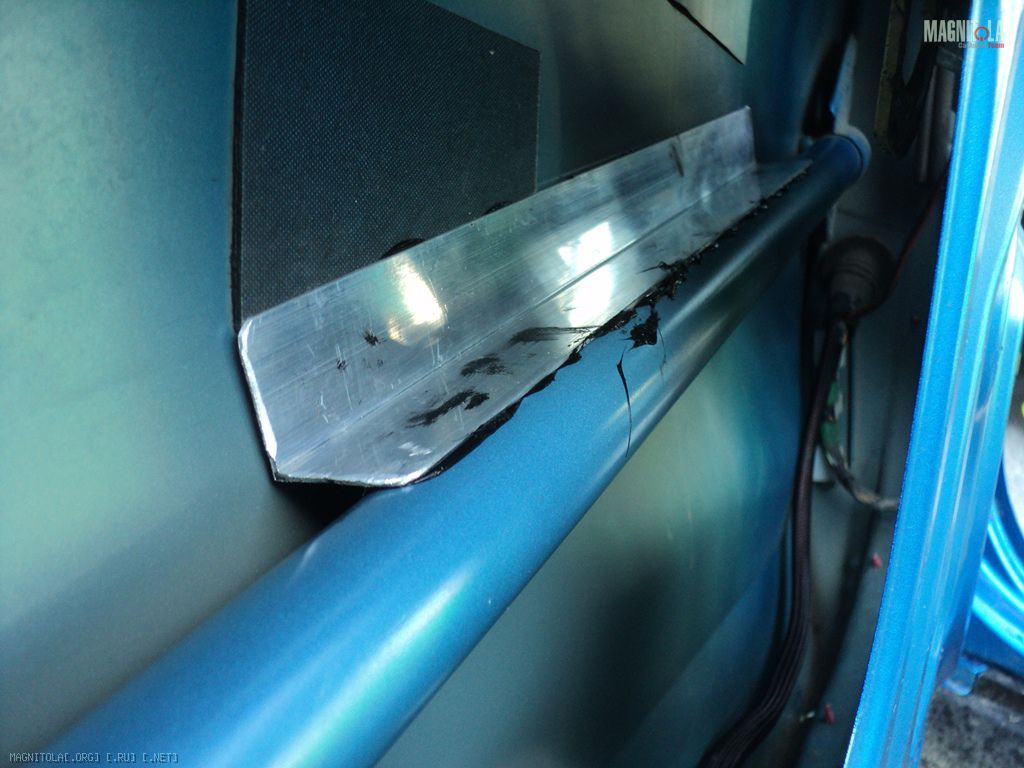

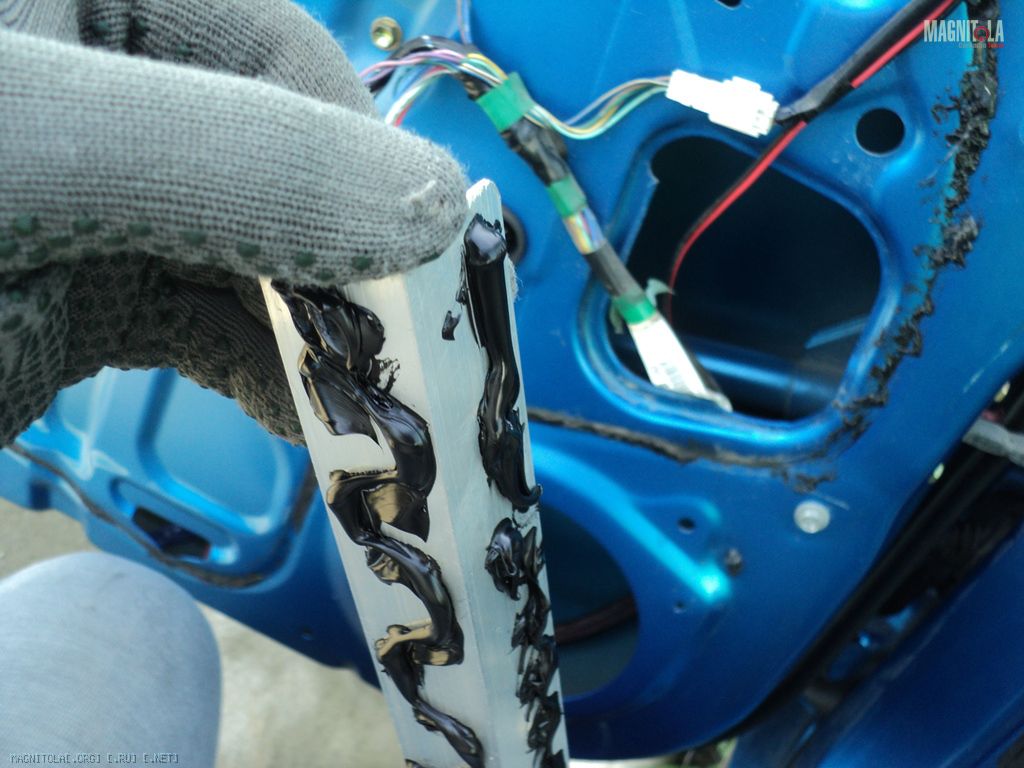

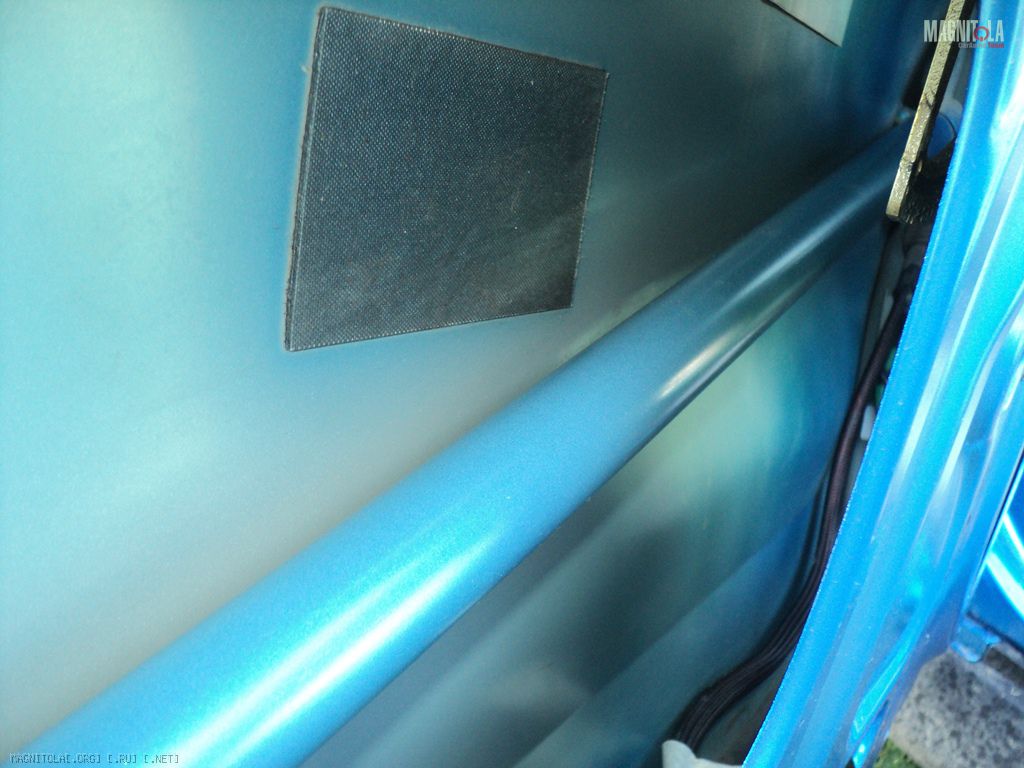

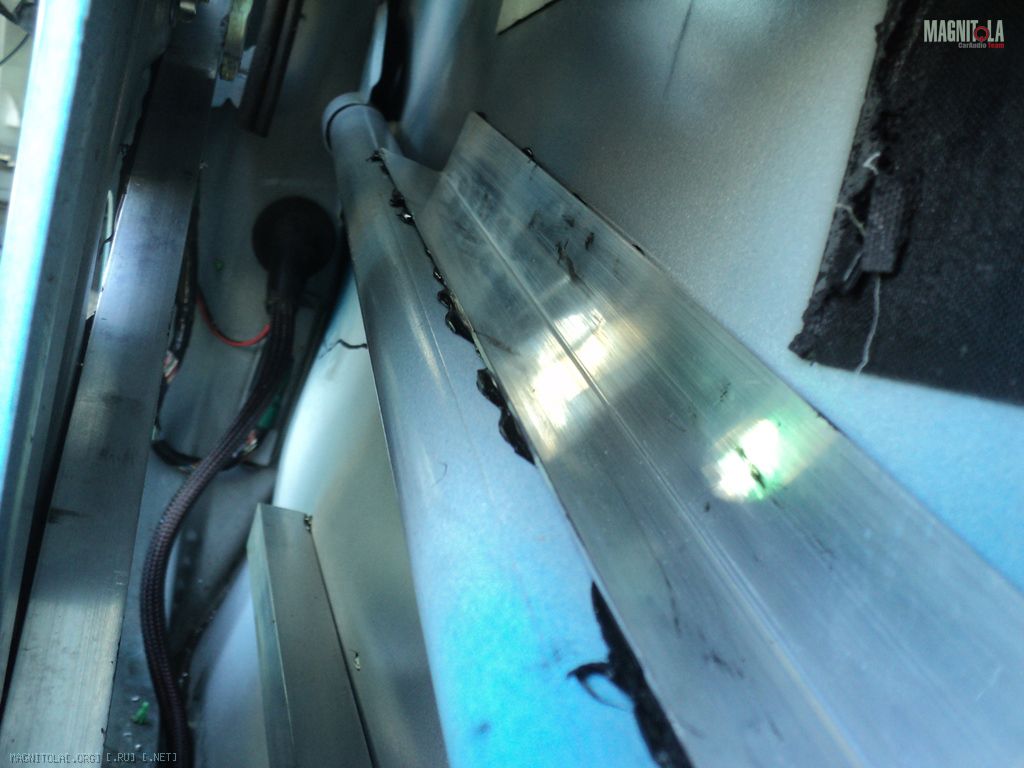

Внешнюю филенку "связал" с ребром жесткости алюминиевым уголком, приклеянным на стекольный полиуретановый клей

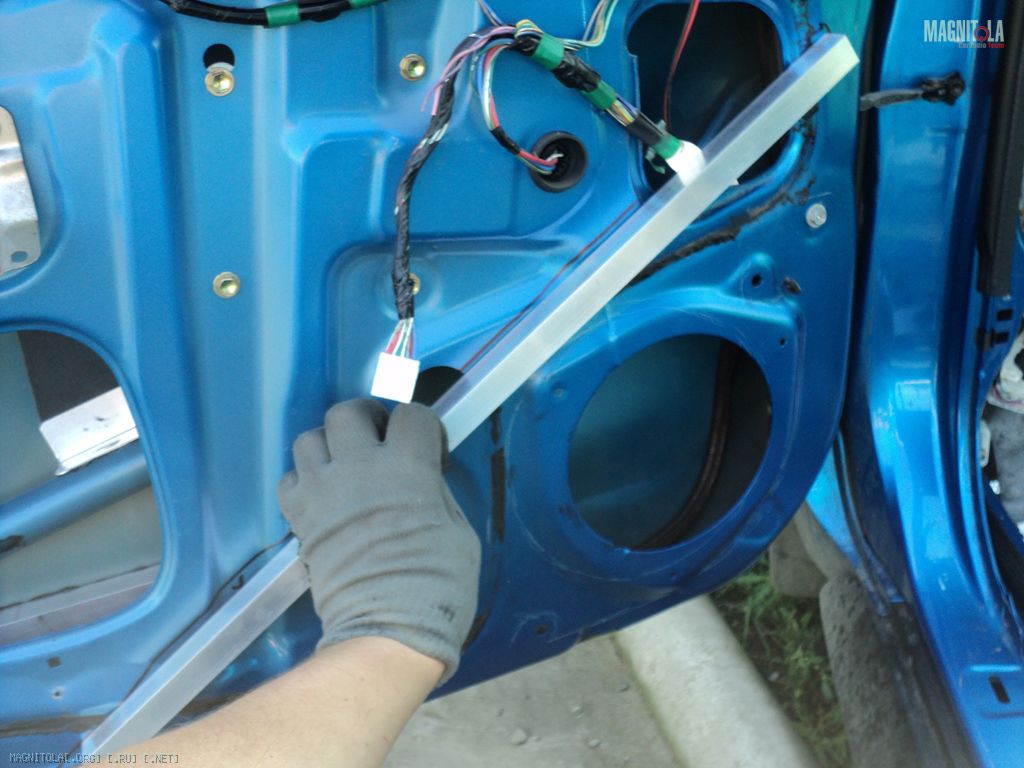

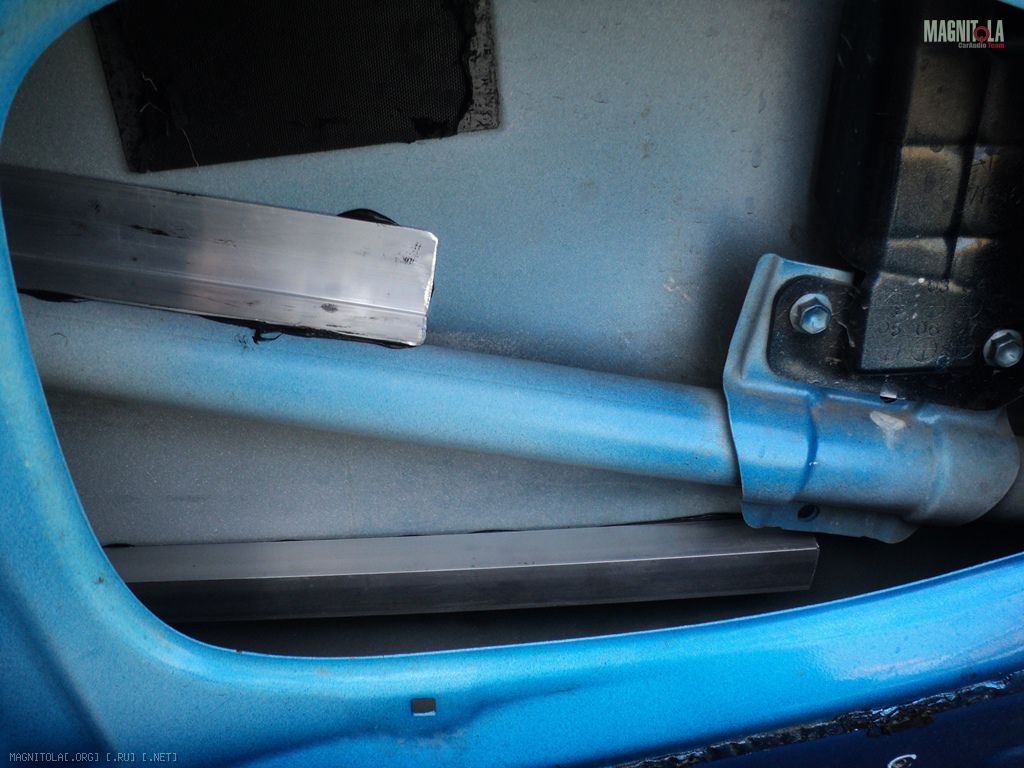

Так же, на внешнюю филенку приклеял квадратную алюминиевую трубу. С её помощью потом связу внешнюю и внутреннюю филенки.

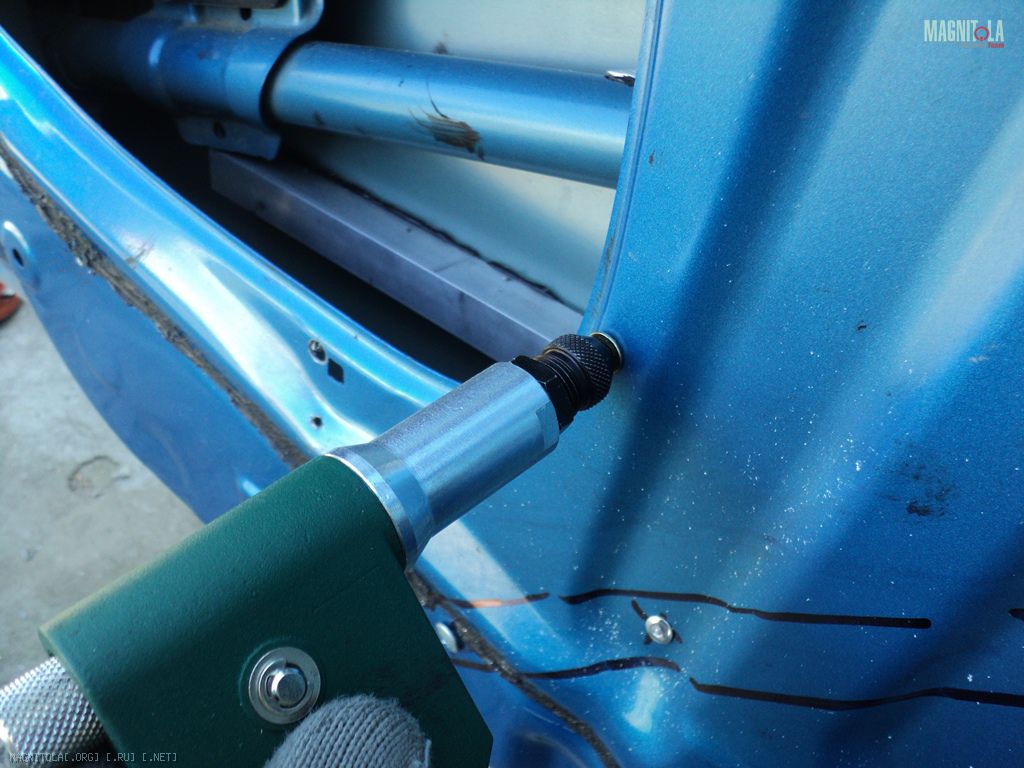

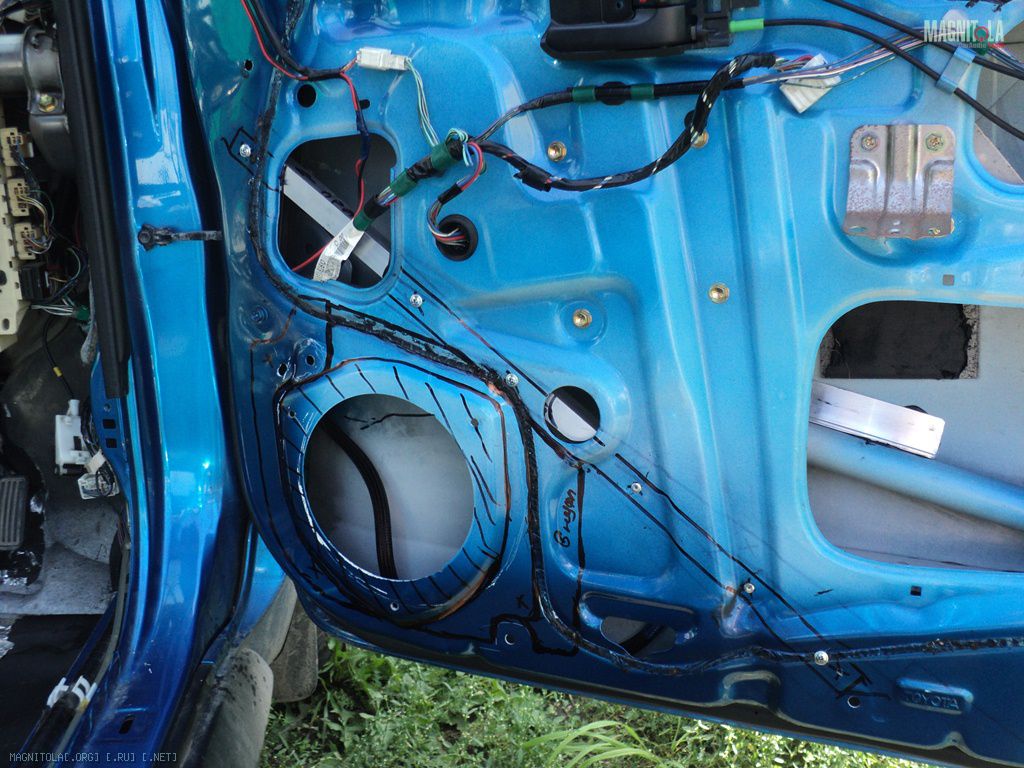

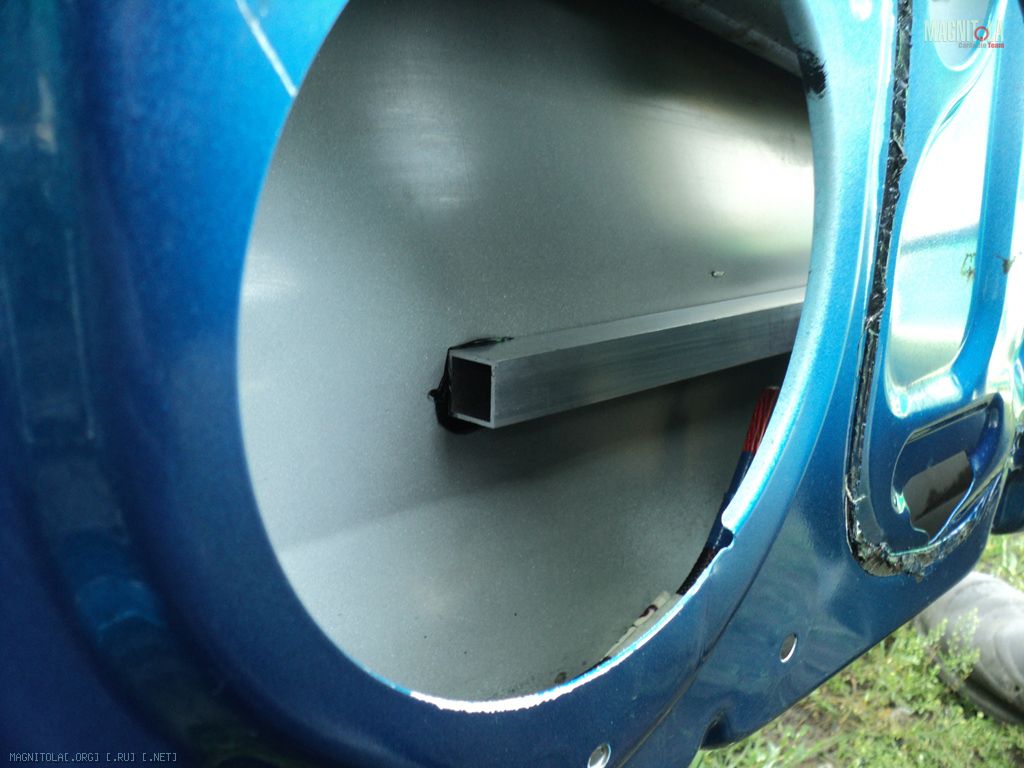

Внутреннюю филенку усилил квадратной трубой, приклеянной и приклепанной изнутри, для исключения прогибов большой площади металла в результате вибраций динамика.
Жесткость увеличилась в несколько раз. Внутренняя филенка практически не прогибается.
Вложение 517596Вложение 517606Вложение 517610Вложение 517618Вложение 517620Вложение 517622Вложение 517624Вложение 517626Вложение 517600
-
Re: IRWT-project
-
Вложений: 15
Re: IRWT-project

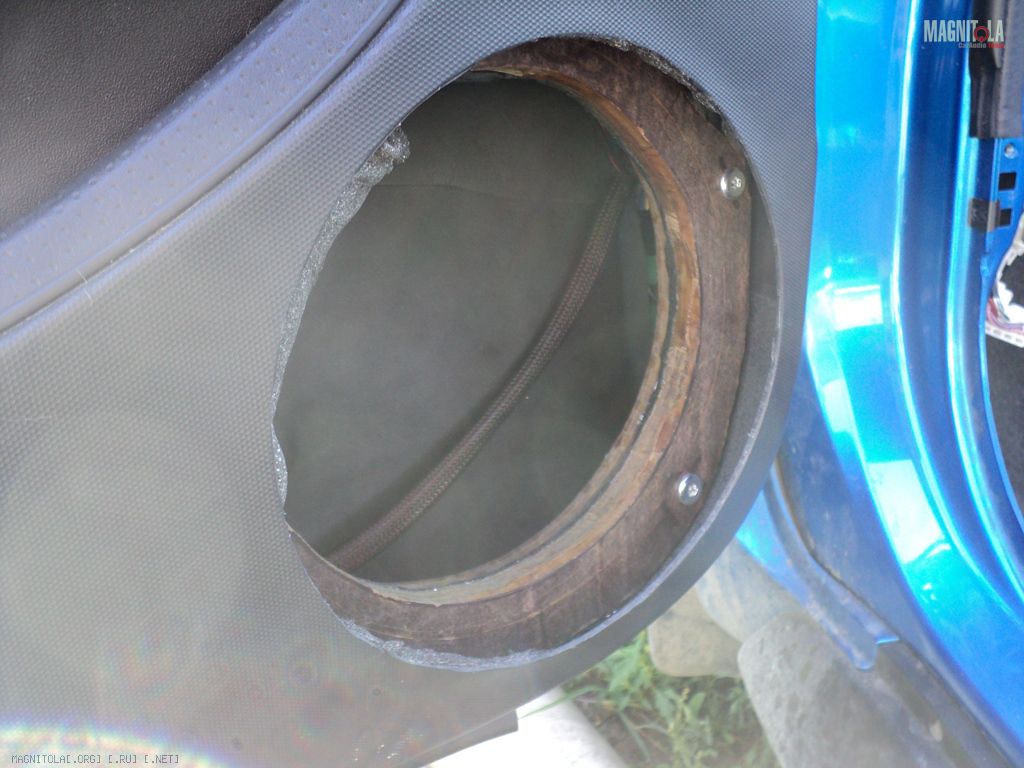

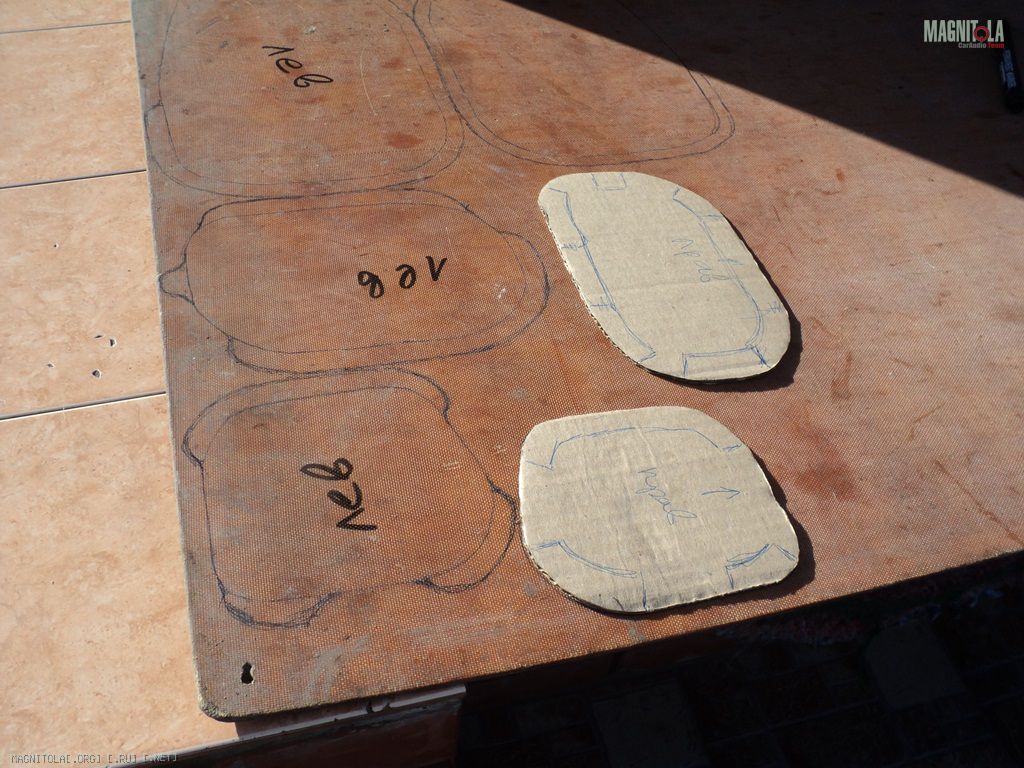

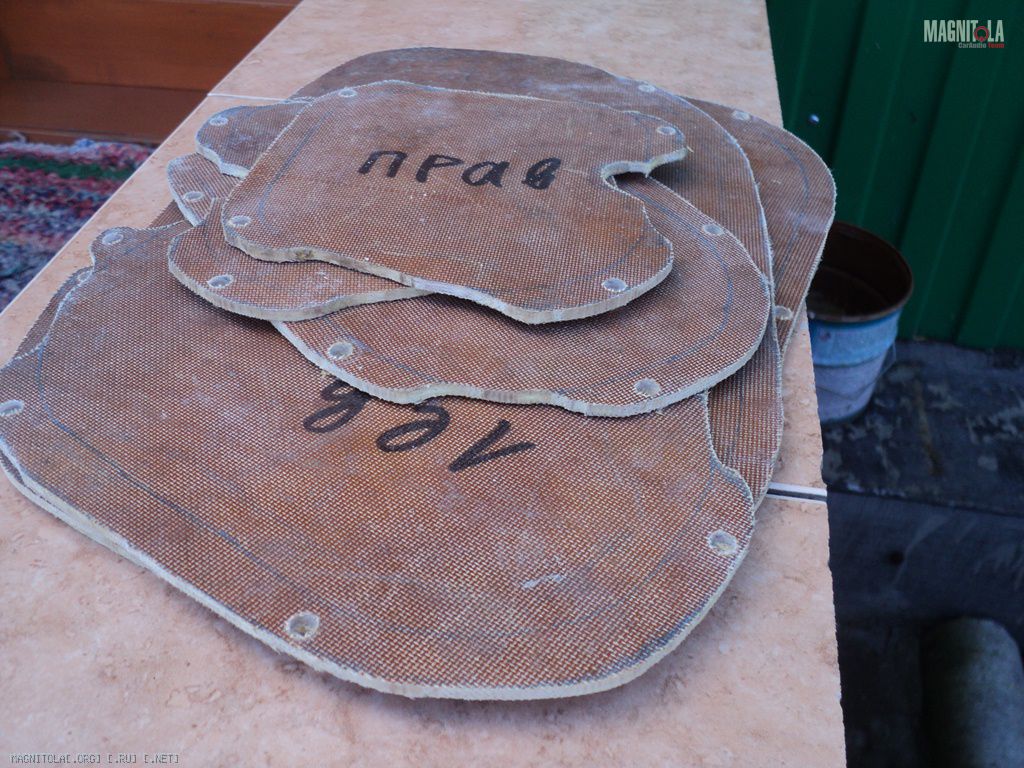

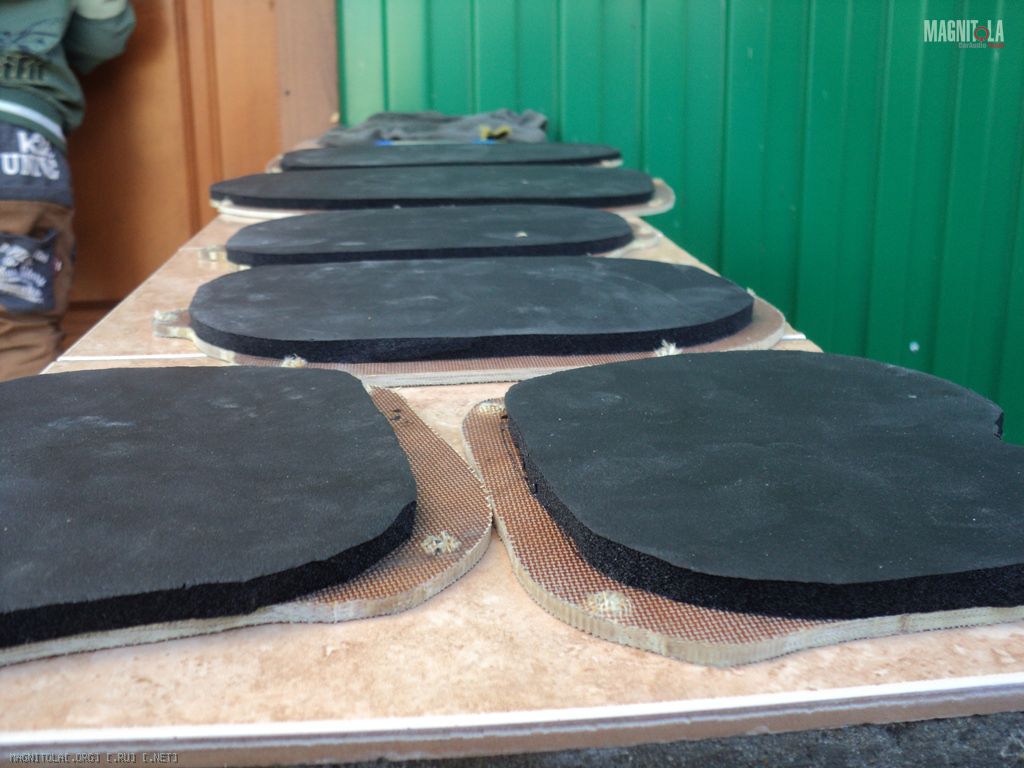

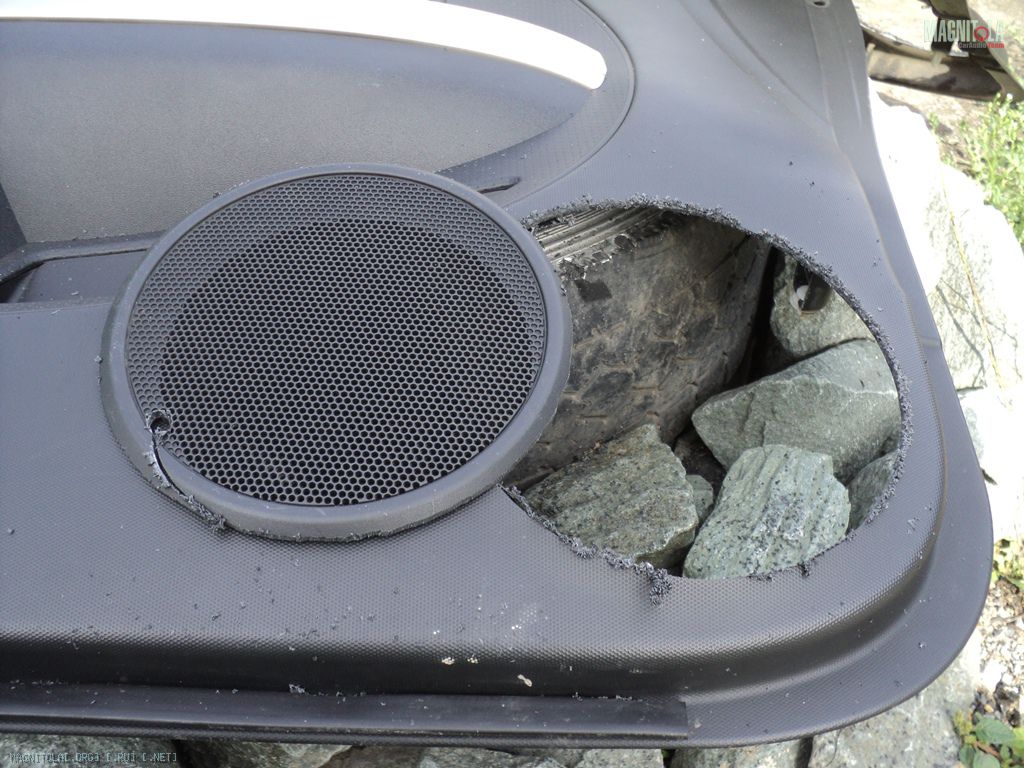

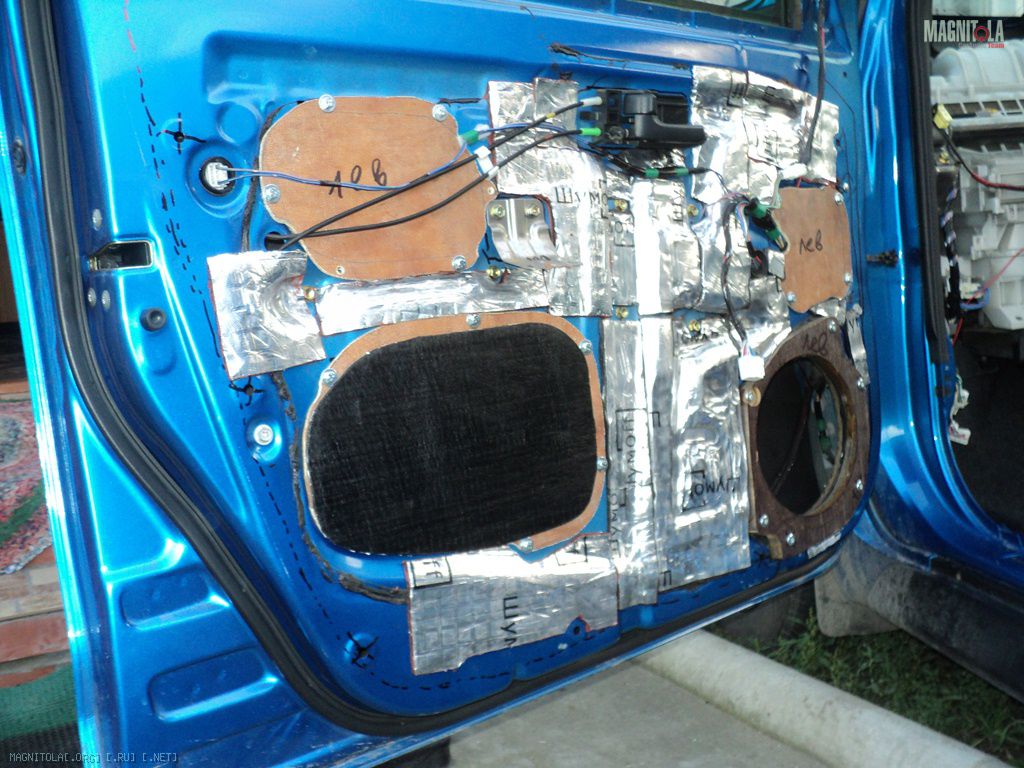

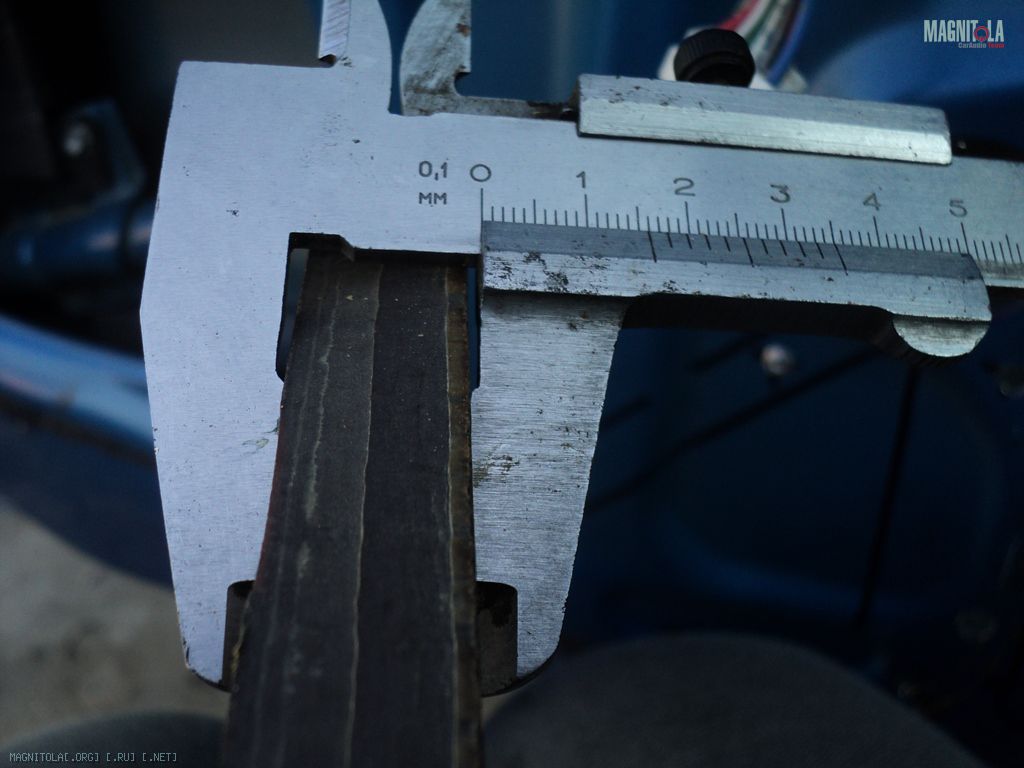

В советских запасах тестя нашел 16мм плиту текстолита, которая тут же пошла под нож.

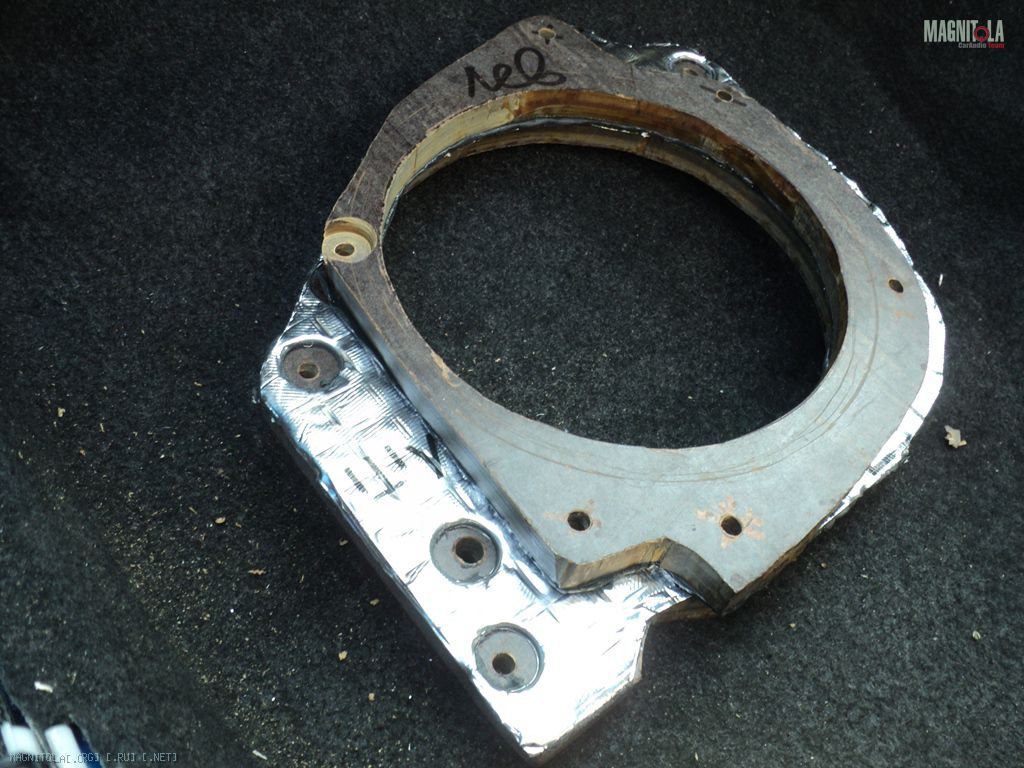

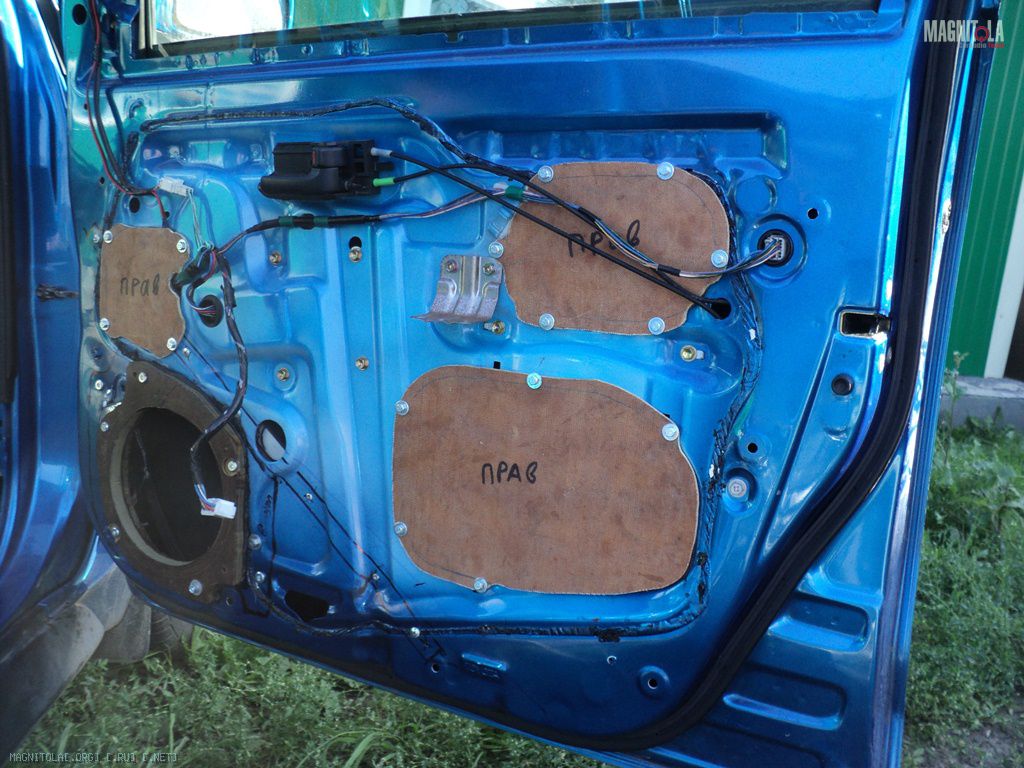

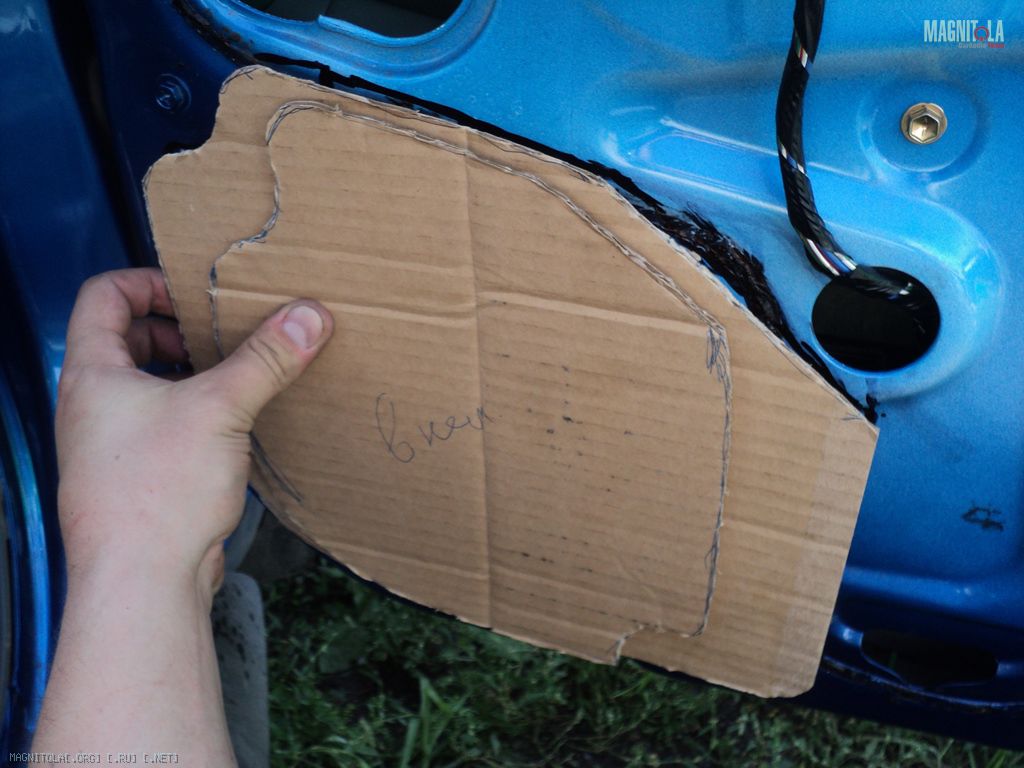

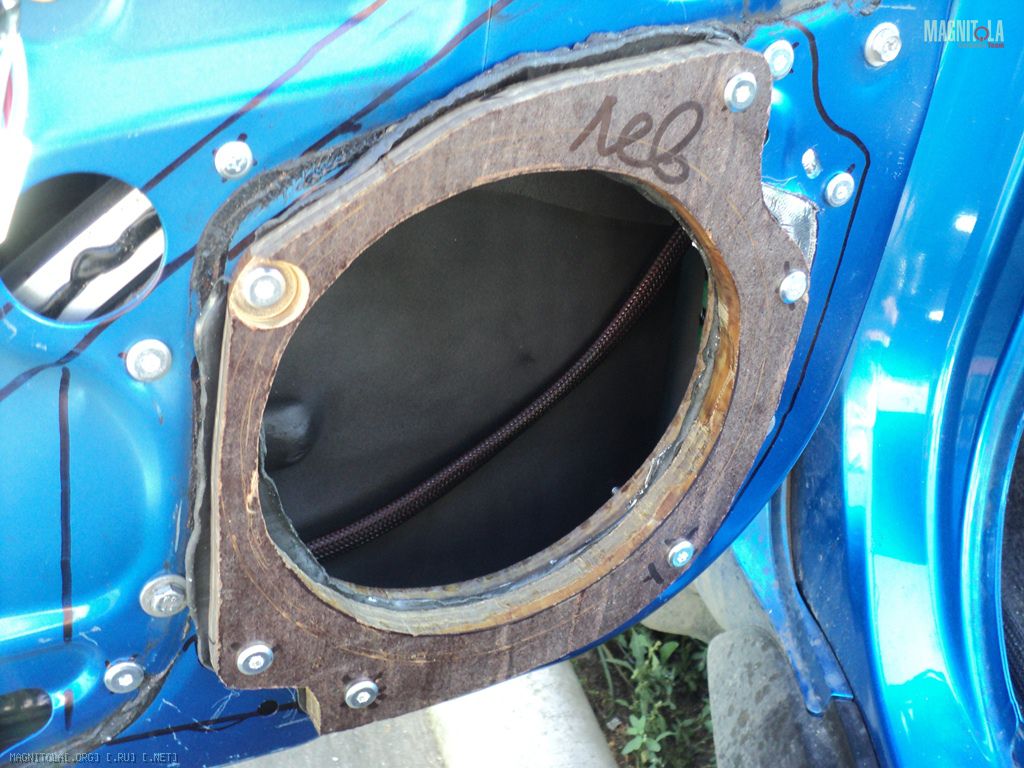

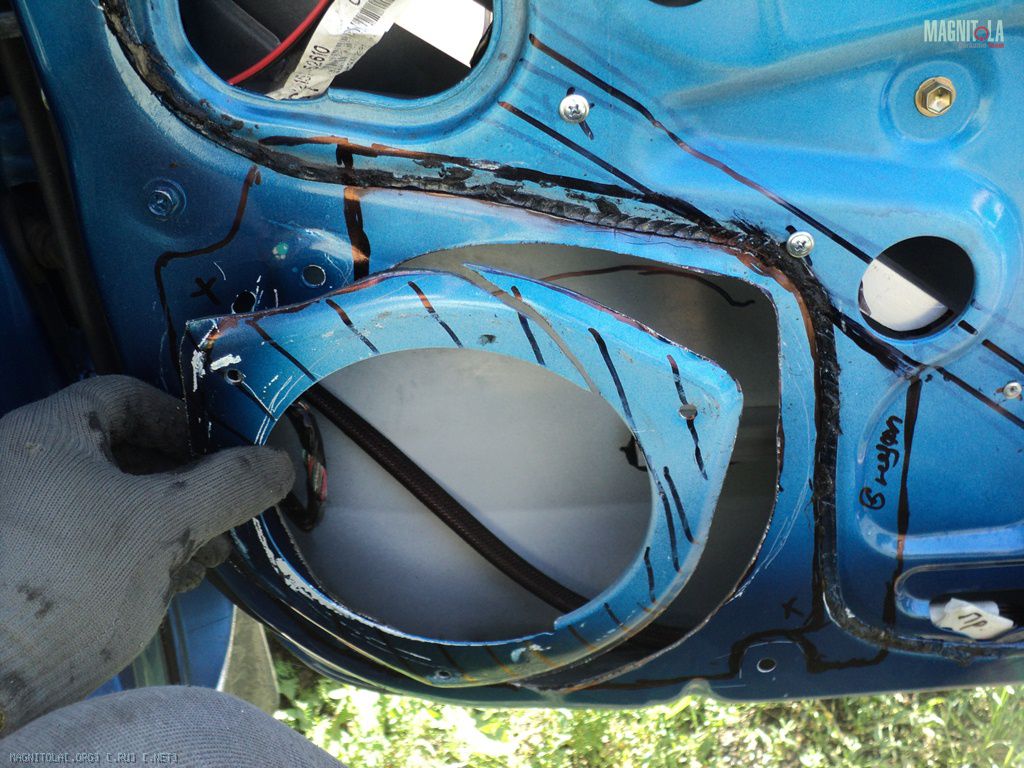

Изготовил подиумы, которые двумя слоями стягивают междо собой металл двери. Прослойкой является вибра, которая сжимаясь, огибает все неровности, и одновременно, делает подики глухими.

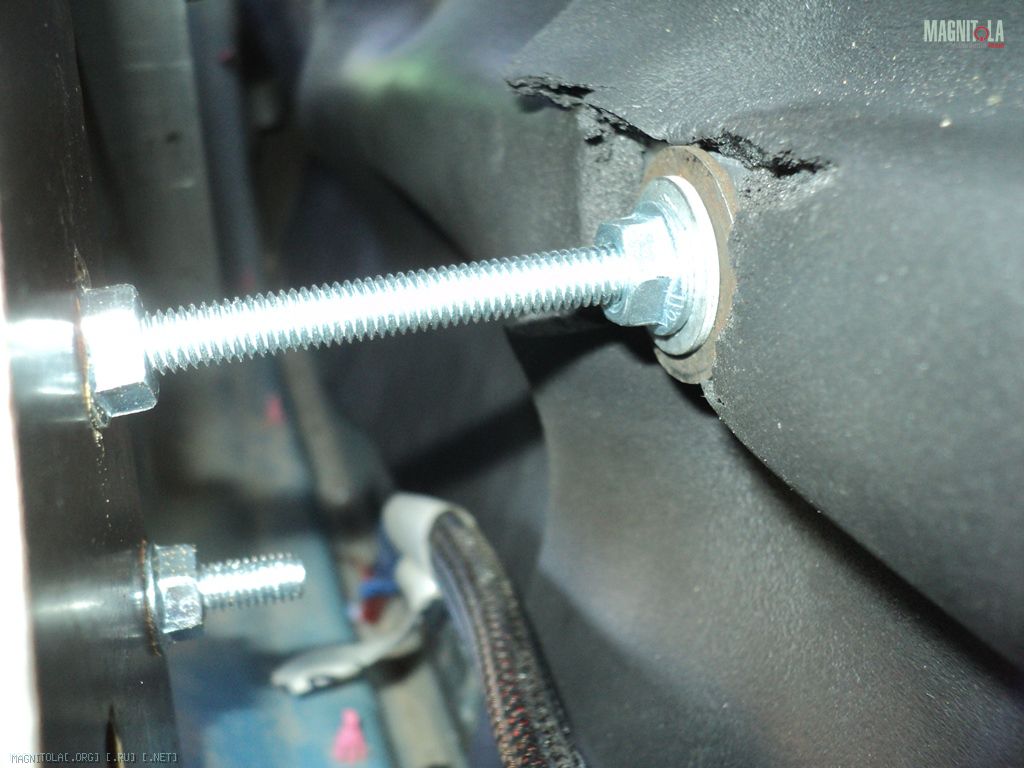

Подиумы связал длинными болтами М6 с трубой, которая наклеяна на внешний металл двери. Таким образом, связал внут. и внеш. филенки.
Вложение 517644Вложение 517650Вложение 517652Вложение 517654Вложение 517656Вложение 517658Вложение 517660Вложение 517662Вложение 517664Вложение 517666Вложение 517668Вложение 517670Вложение 517672Вложение 517646Вложение 517648
-
Вложений: 5
Re: IRWT-project
С приятелем "сварили" раму для усей (квадратная труба 20*20*2мм)
Для мидов специально изготовлены колечки из стали. Осталось только нарезать резьбу М5 для болтового крепления динамиков.
Вложение 517698Вложение 517700Вложение 517702Вложение 517704Вложение 517706
-
Вложений: 14
Re: IRWT-project
-
Вложений: 1
Re: IRWT-project

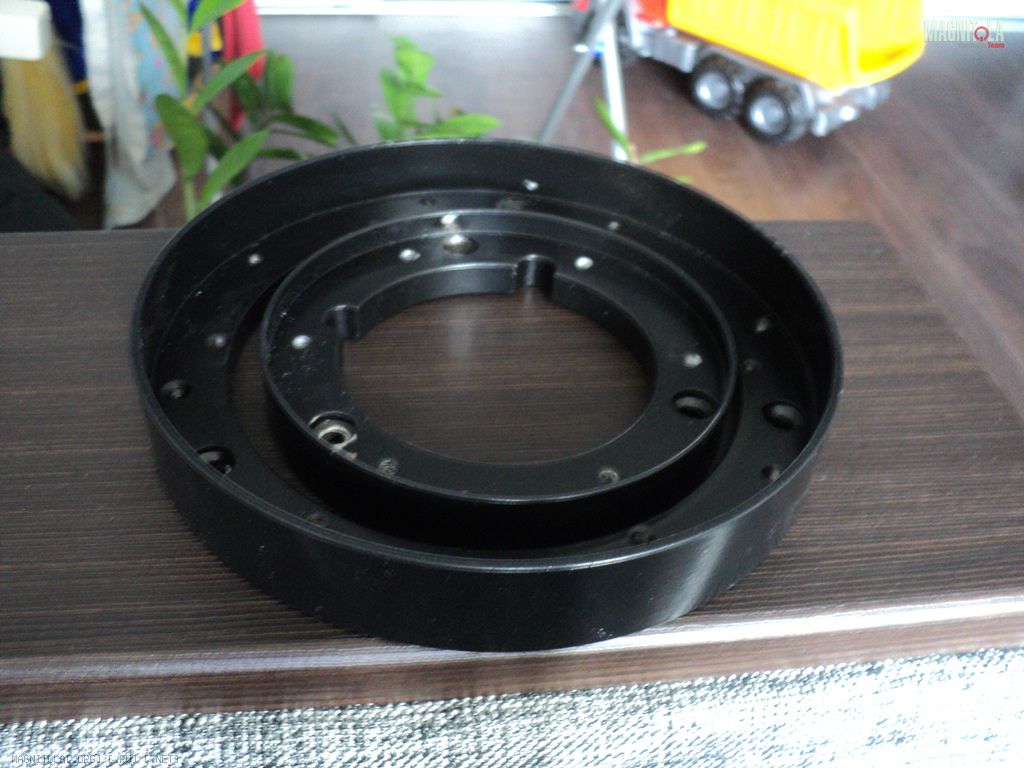

Выточили колечки под СЧ и ВЧ из алюминия, затем кольца были заполимерены.
Вложение 517752
