Toyota Ipsum-Комфорт в деталях

Всем привет!
Зовут меня Кудрявцев Александр Александрович, из славного города Хабаровска. В Интернете известен под ником Сан Саныч.
К автозвуку пришел как и многие здесь, посредством хобби. Стоит отметить, что моя профессия не имеет ни какой связи со звуком)), тем не менее это не помешало мне прийти к нему!
Вложение 521110
Приобретение первого автомобиля, можно с уверенностью назвать отправной точкой моего пути к автозвуку! Все начиналось с банальной замены штатной акустики, на выкорчеванные динамики из домашних систем, при этом понимание происходящего было равно почти нулю). В то время меня впечатляли даже и эти изменения в звучании)) Благодаря журналу Авто Звук и его рубрикам, таким как ПОНЯТИЯ, мое понимание становилось все яснее. Полученные знания мне захотелось реализовать на практике. Собрав свою первую добротную систему, решил принять участие в соревнованиях по автозвуку в формате АМТ. Ох, не забуду тот восторг и волнение когда держал в руках кубок за первое место в классе Новичок +!!!! К сожалению, через некоторое время эйфория от полученного кубка стала утихать. С этого момента, мне захотелось большего. Подобно наркоману, я стремился к совершенствованию системы. Постоянно меняя и прослушивая компоненты, я добивался лучшего звучания в своем автомобиле. Теперь я с уверенность мог сказать про себя, что заболел не излечимой болезнью под названием АУДОФИЛИЯ))))
Участвуя в соревнованиях, я получал удовольствие и новые знакомства с интересными людьми, имеющих гораздо больший опыт в этом деле, что очень положительно сказывалось в моей "учебе". Со временем мои знакомые, стали просить о помощи в изготовлении или установке и настройке систем. Так мое хобби плавно переросло в работу!. Но что то я совсем отвлекся от основной темы)))


Итак, машинка Toyota Ipsum.

Алексей-это клиент, пришел с огромным желанием добиться в автомобиле качественного и комфортного звука, а так же с твердым решением участвовать в соревнованиях по автозвуку. Главным критерием в построении системы, было повседневное использование автомобиля и багажного пространства, без какого либо ущерба в управлении и т.д. Обсудив варианты системы и детали инсталляции, были куплены следующие компоненты:


В качестве головного устройства, был приобретен уже давно зарекомендовавший себя компактностью и большими возможностями Pioneer DEX-P99RS


Далее, как обычно трехполосный фронт.
Ну не так уж и обычно на самом деле)) Сказано же, комфортно и детально. Мы все знаем , что любое изделие сделанное профессиональными руками,имеет положительный заряд а это уже 50% успеха!!! Так и поступим, закажем динамики ручной работы.
В славном городе Санкт-Петербург, есть не мало известный умелец в построении акустики AIE, Дмитрий Рутковский! У него и был заказан фронт.
Высокочастотное звено занял динамик T25
В качестве среднечастотного звена был выбран 4" динамик MT425
Мидбас воплотился в шести дюймовом динамике LM640
Коль фронт у нас состоит из акустики ручной работы, то и сабвуферу не гоже отставать от коллектива))
Нч звено возьмет на себя 12" сабвуфер L1275
С акустикой определились!
Не маловажную роль берут на себя усилители, к ним мы подойдем тоже тщательно, но без фанатизма)
Для Сч и ВЧ звена, был куплен Pioneer PRS-A900
На мидбас будет трудится не менее солидный по звуку, но очень компактный Pioneer PRS-D800
Ну и на сабвуфер усилитель пойдет так же от известного бренда Ground Zero, а именно GZHA 1.1800DXII.

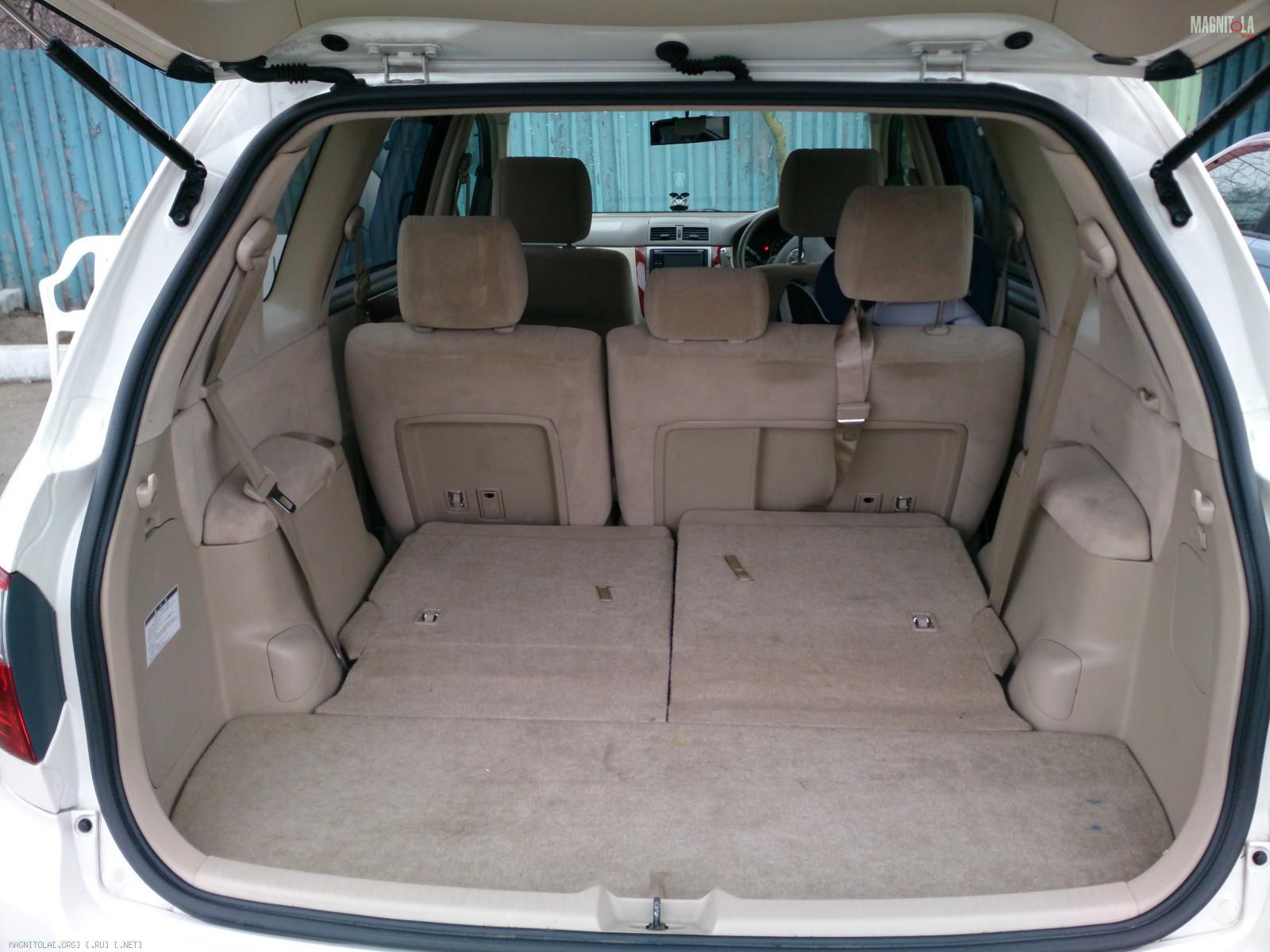

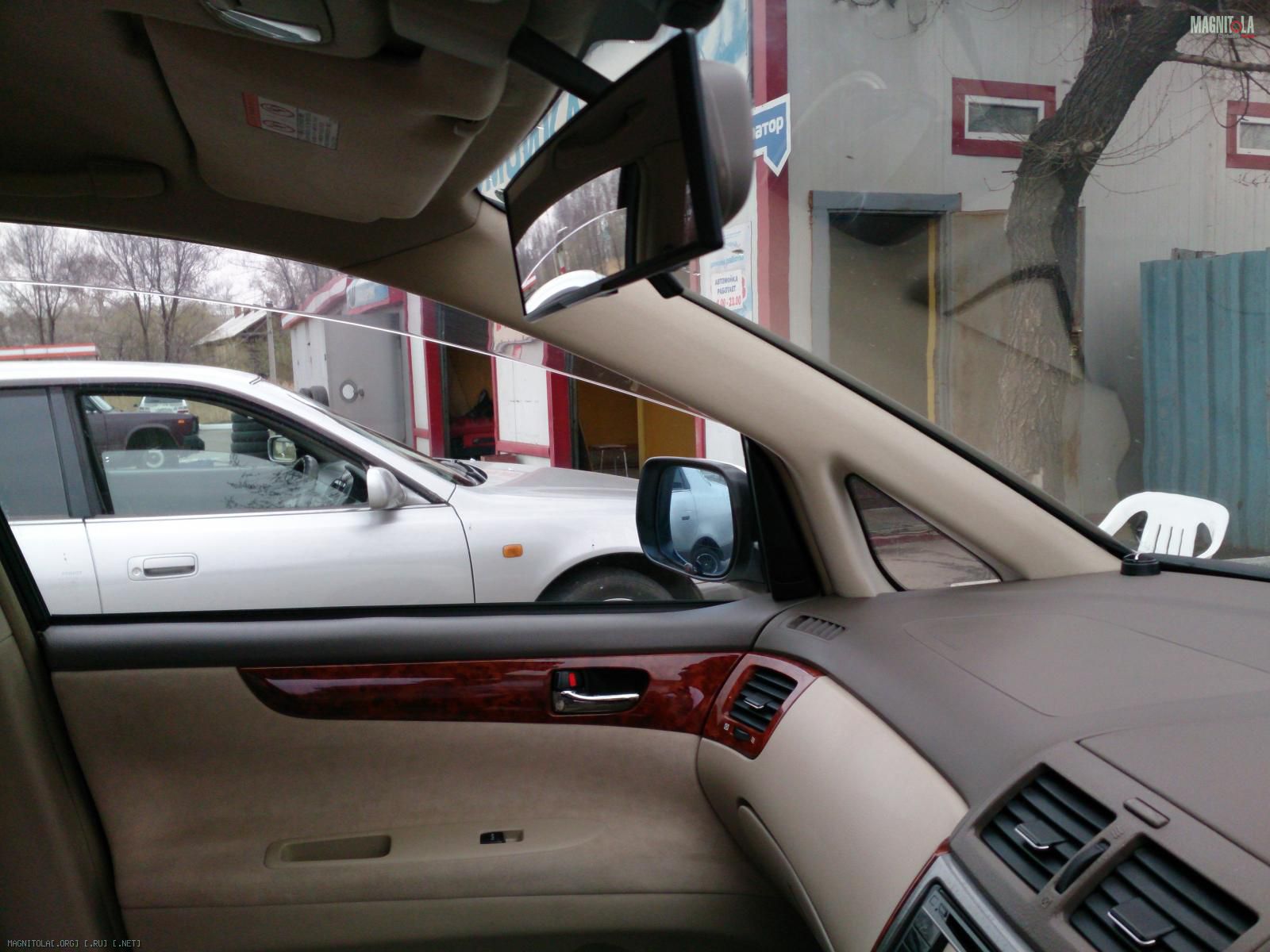

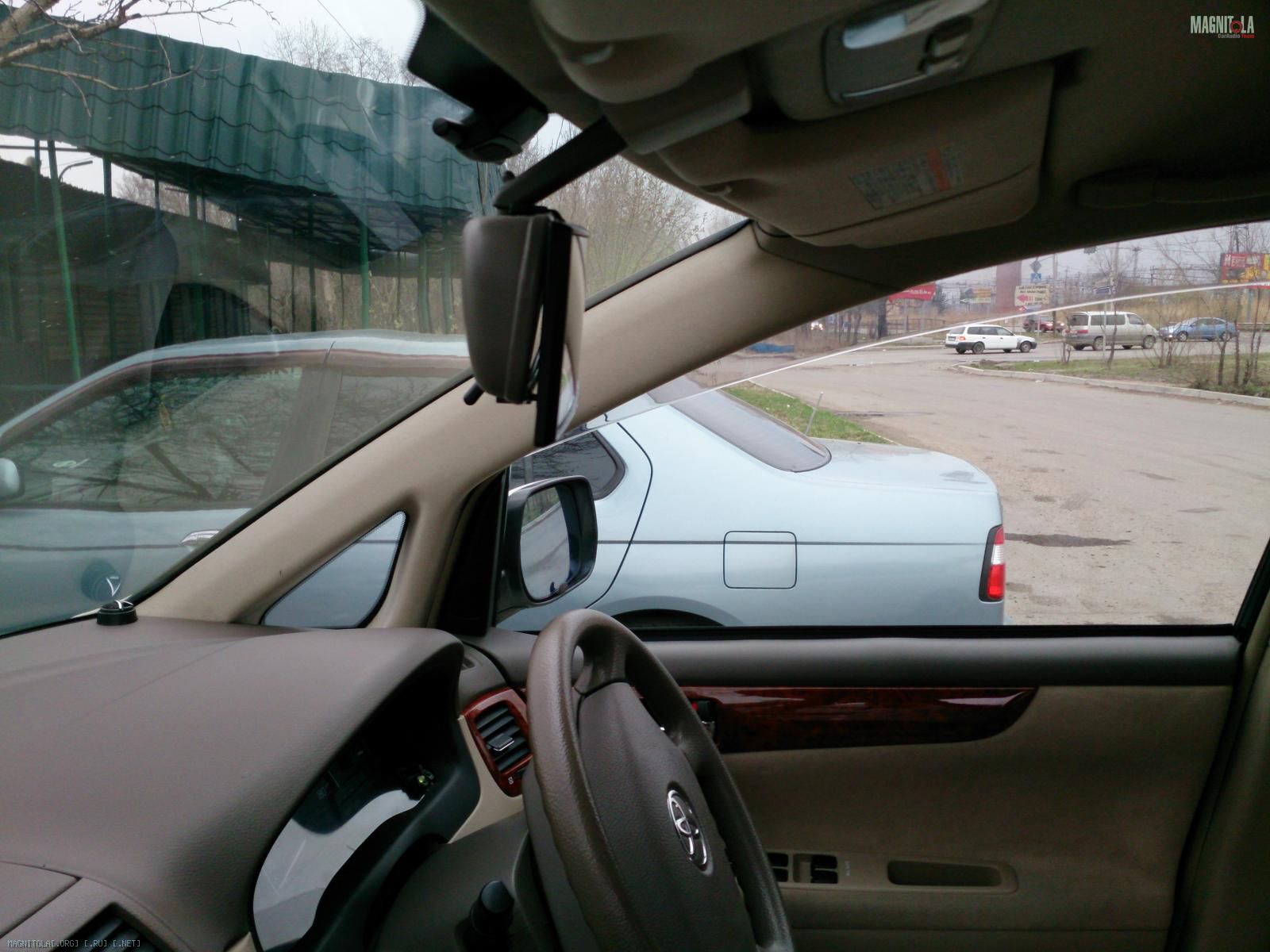

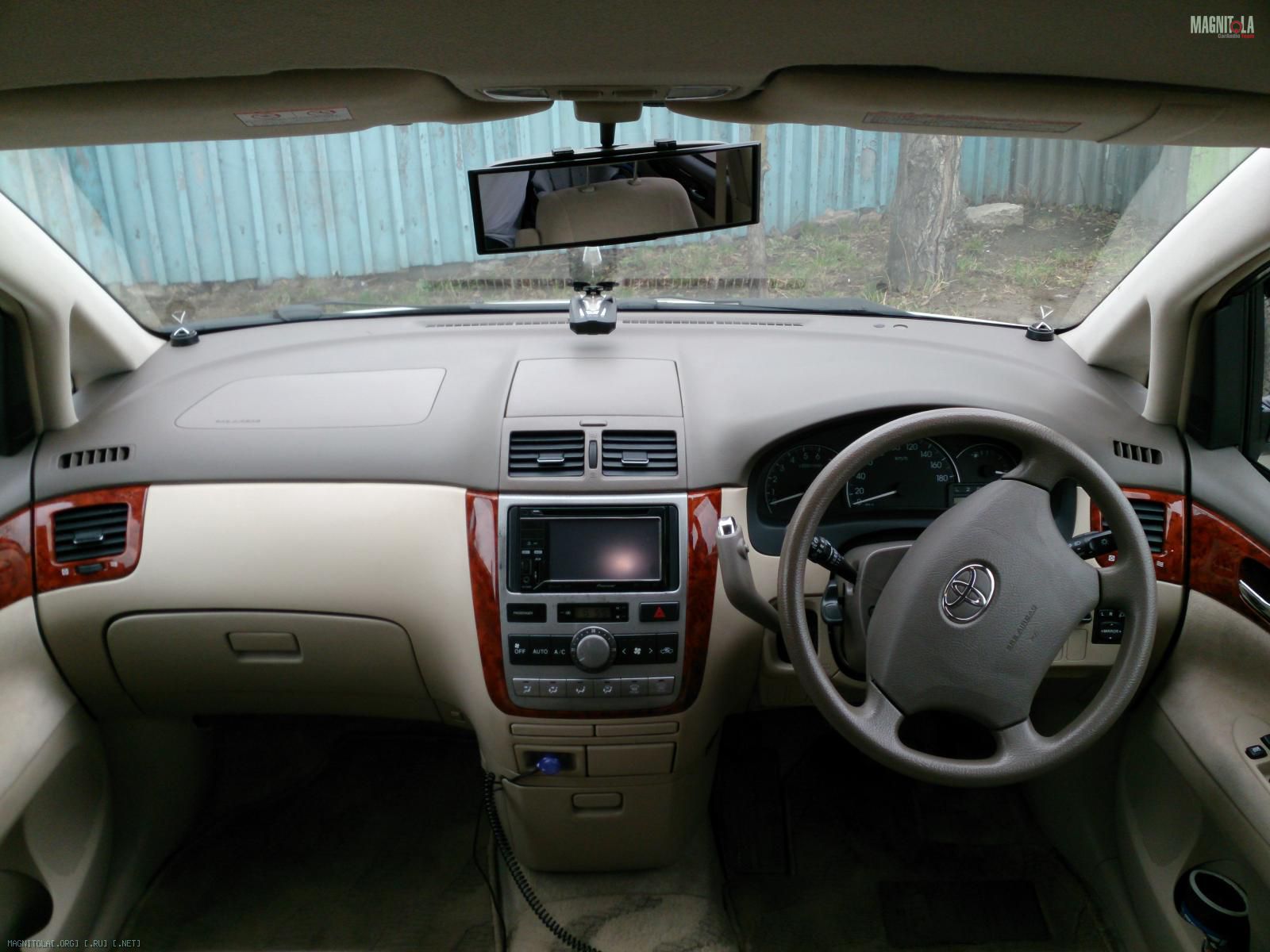

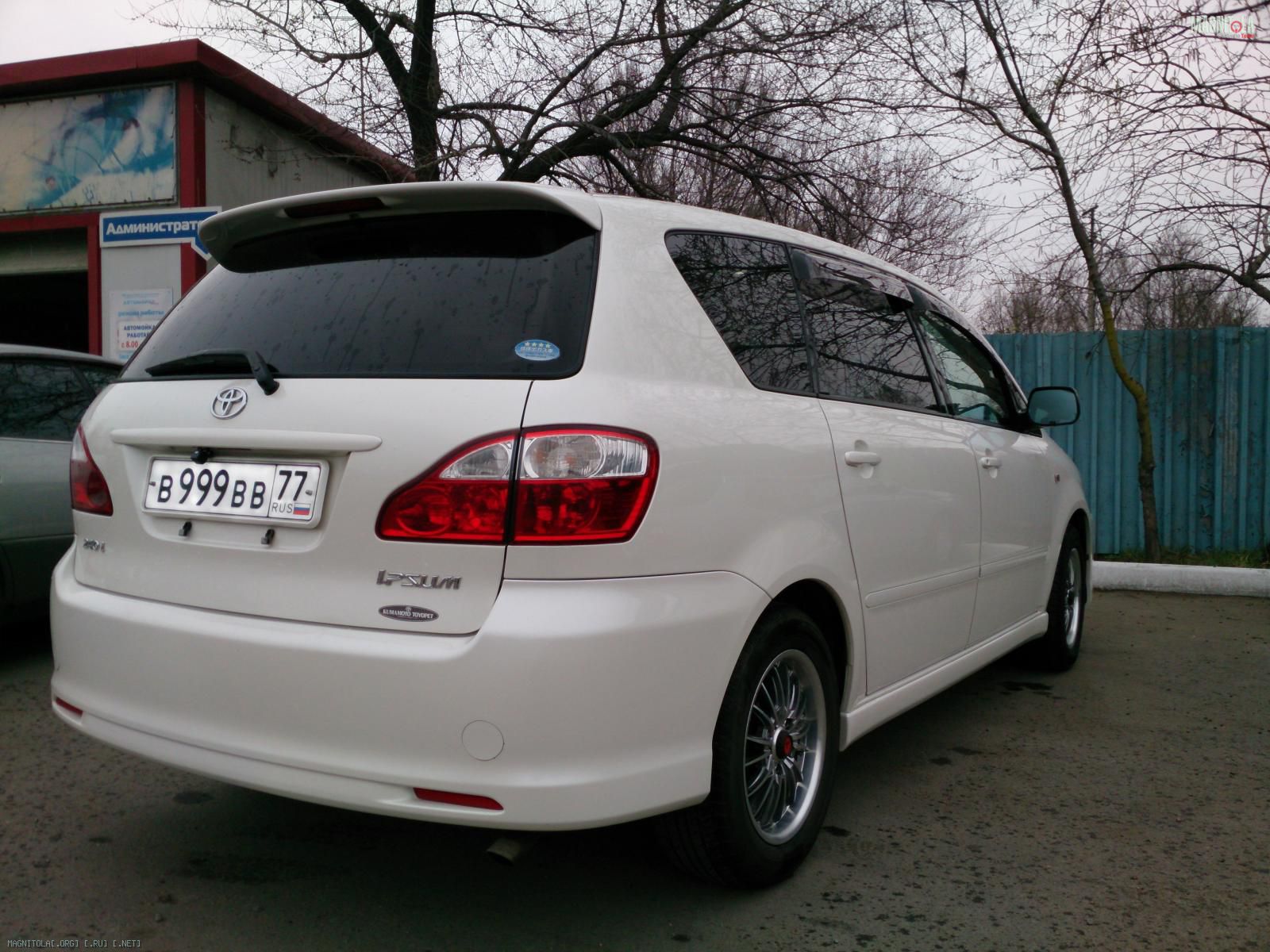

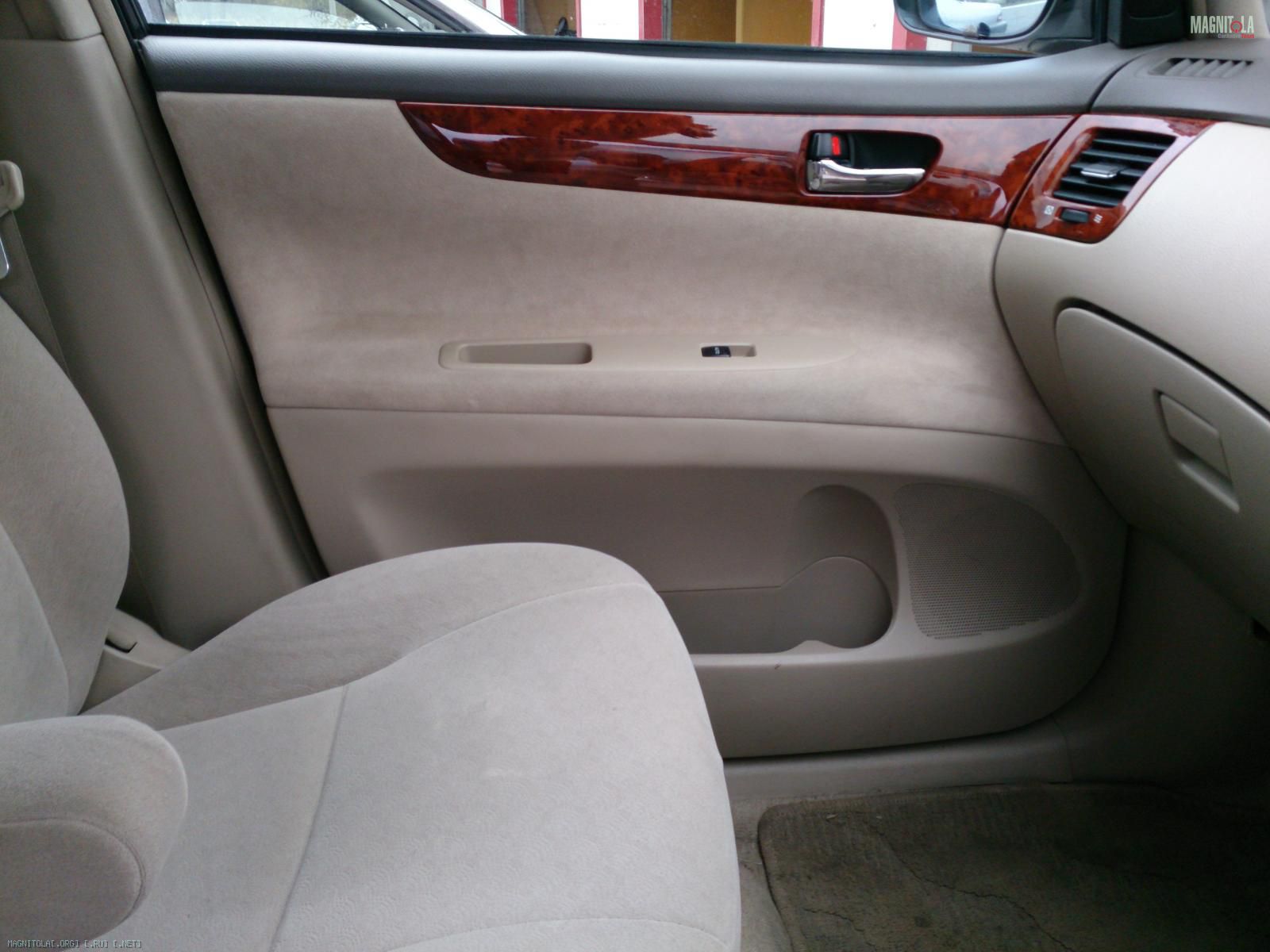

Вот и сама машинкав стоковом варианте!
Вложение 521112Вложение 521114Вложение 521116Вложение 521118Вложение 521120Вложение 521122Вложение 521124Вложение 521126

Через некоторое время ожиданий, наконец таки пришел фронт и сабвуфер!
Впечатление от динамиков очень положительное, сразу понимаешь, что изготовлено аккуратно и с душей!

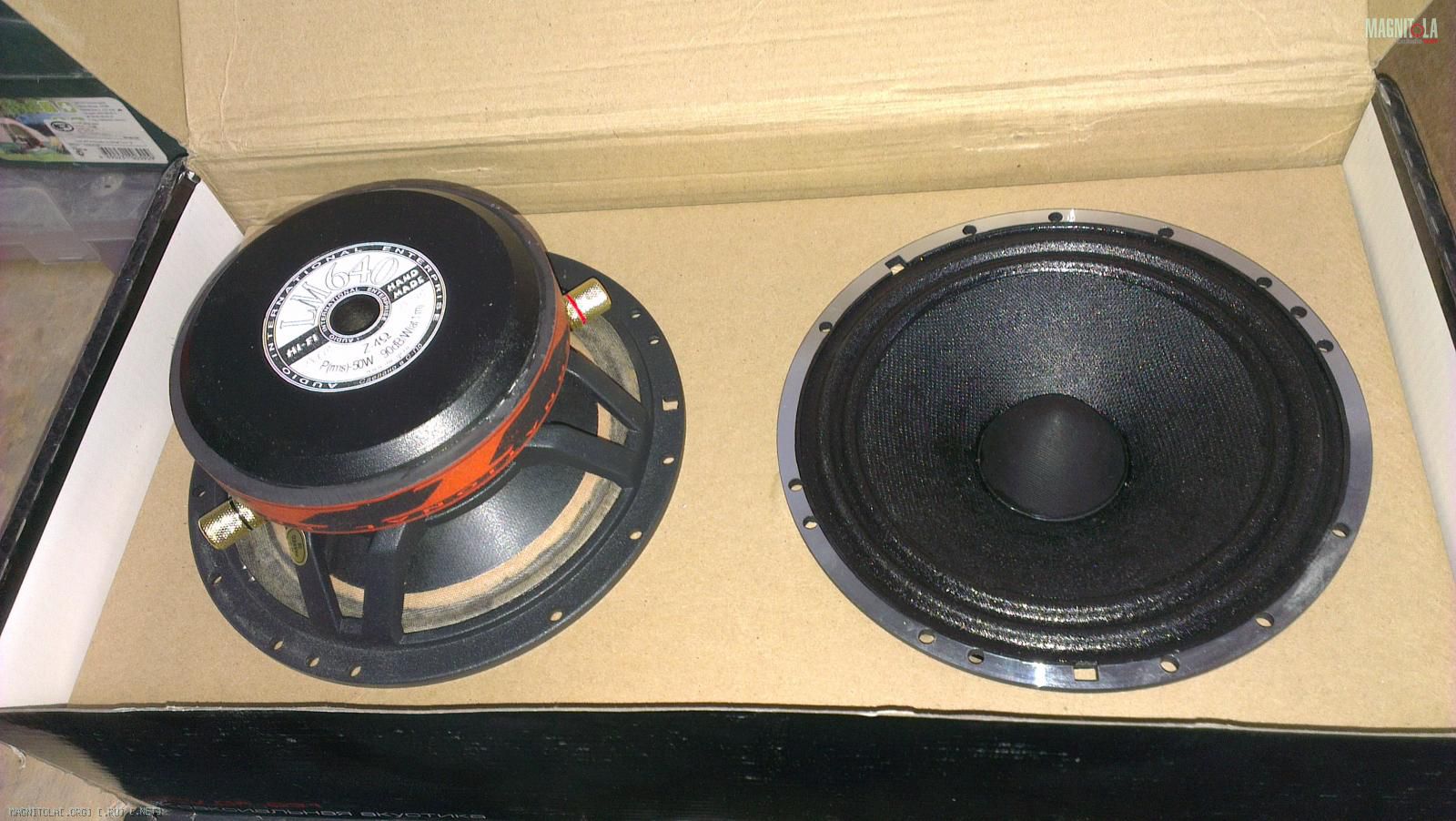

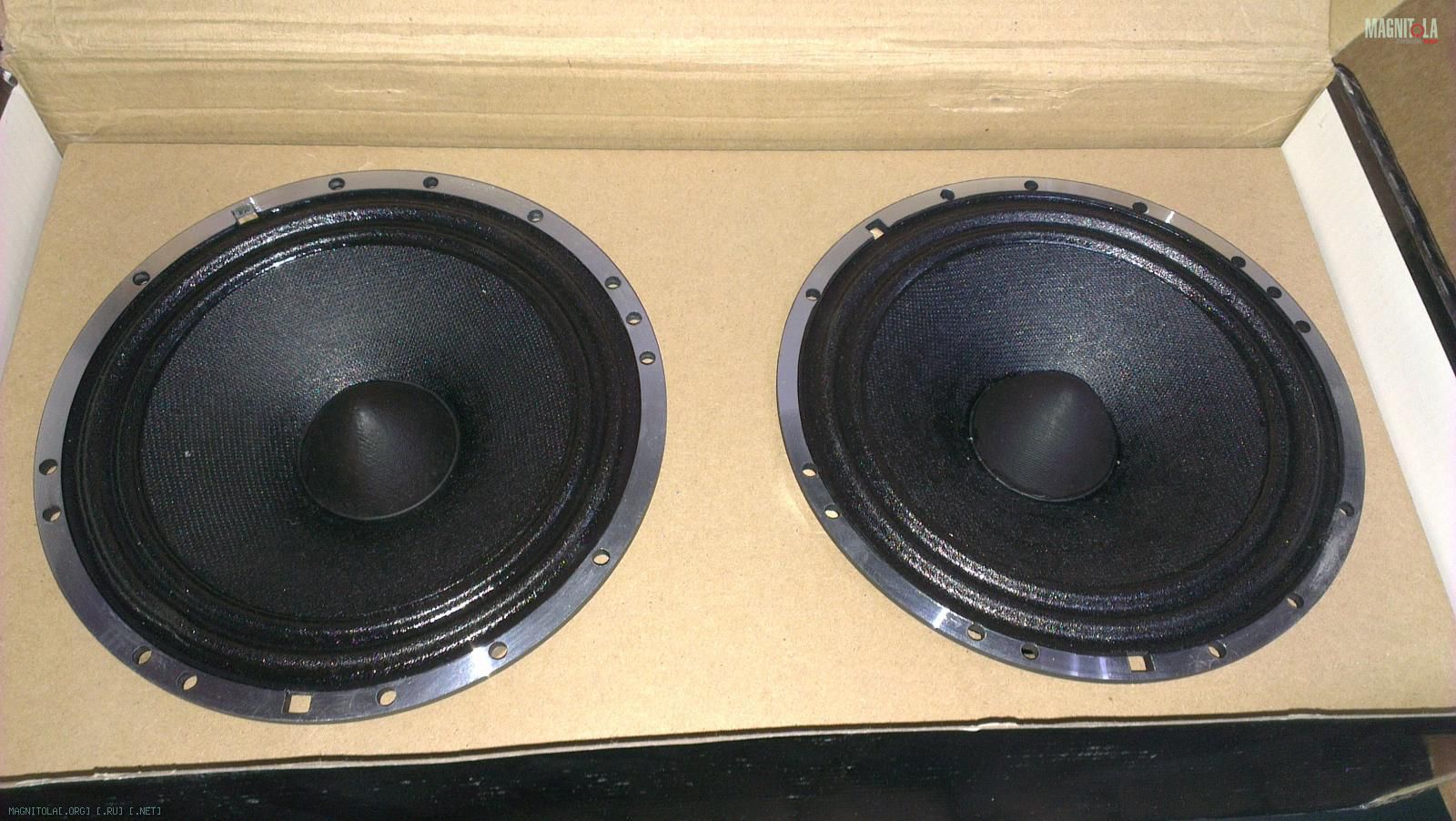

Мидбас LM640
Вложение 521490Вложение 521492

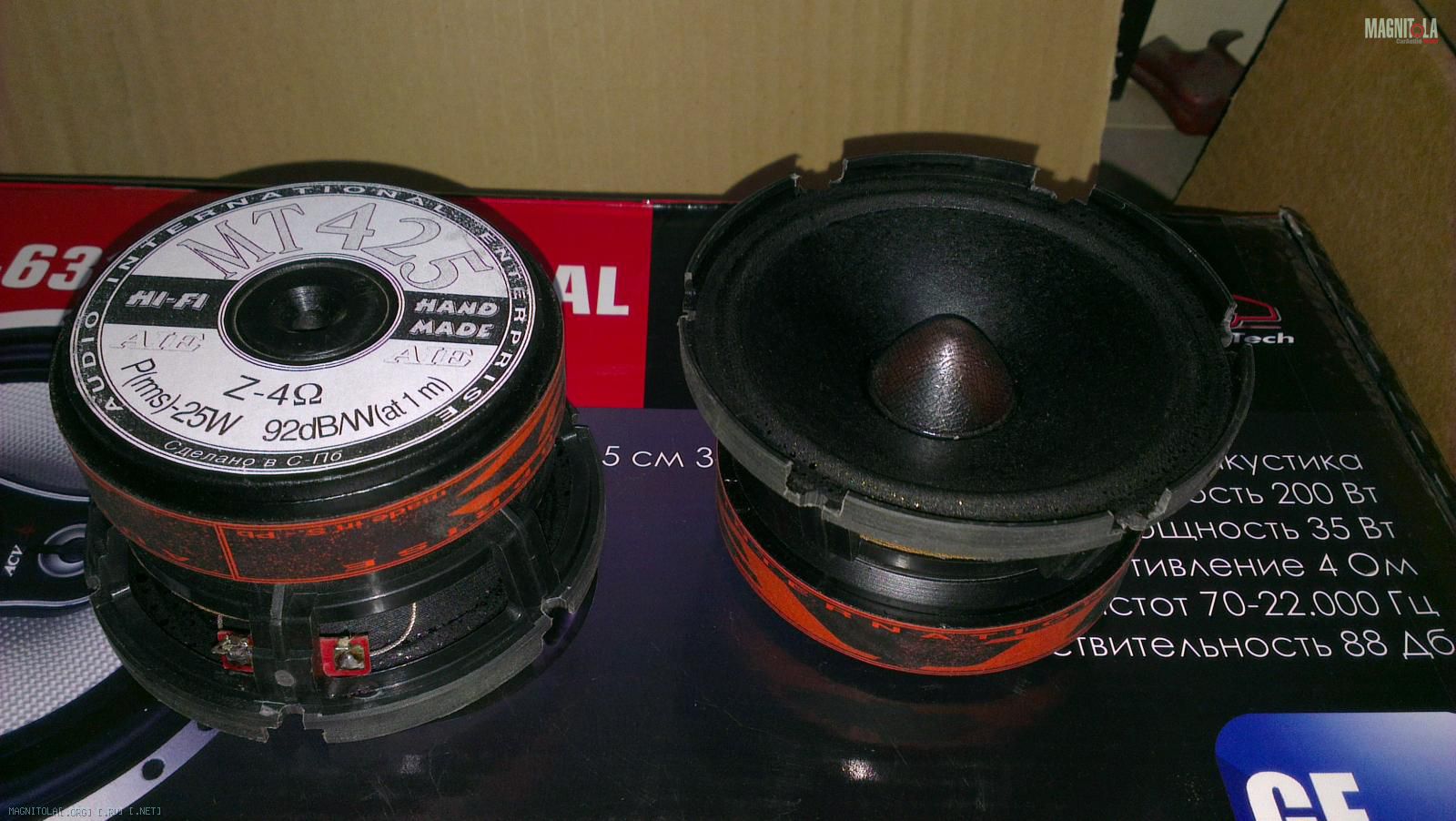

Среднечастотный динамик MT425
Вложение 521494

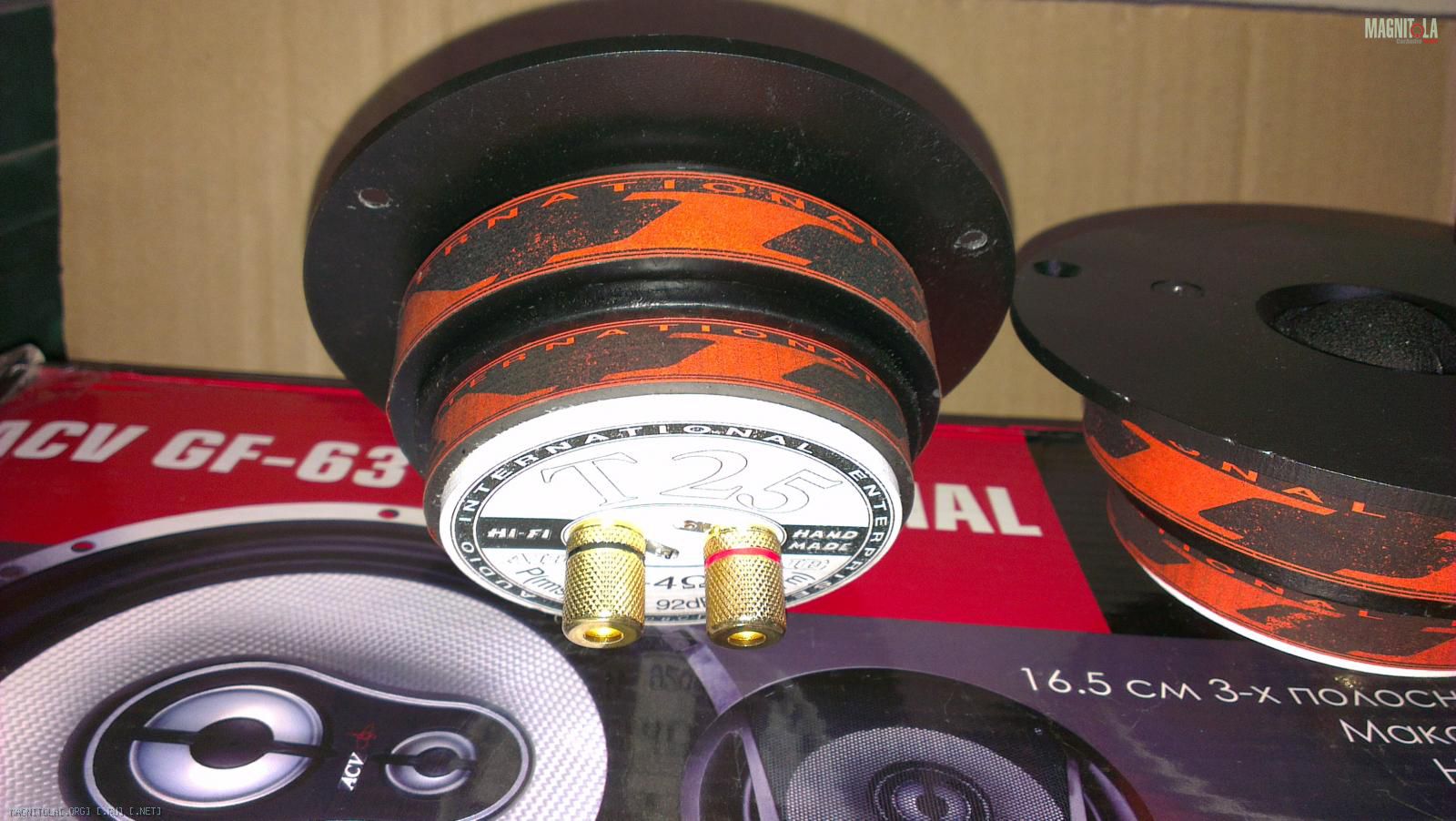

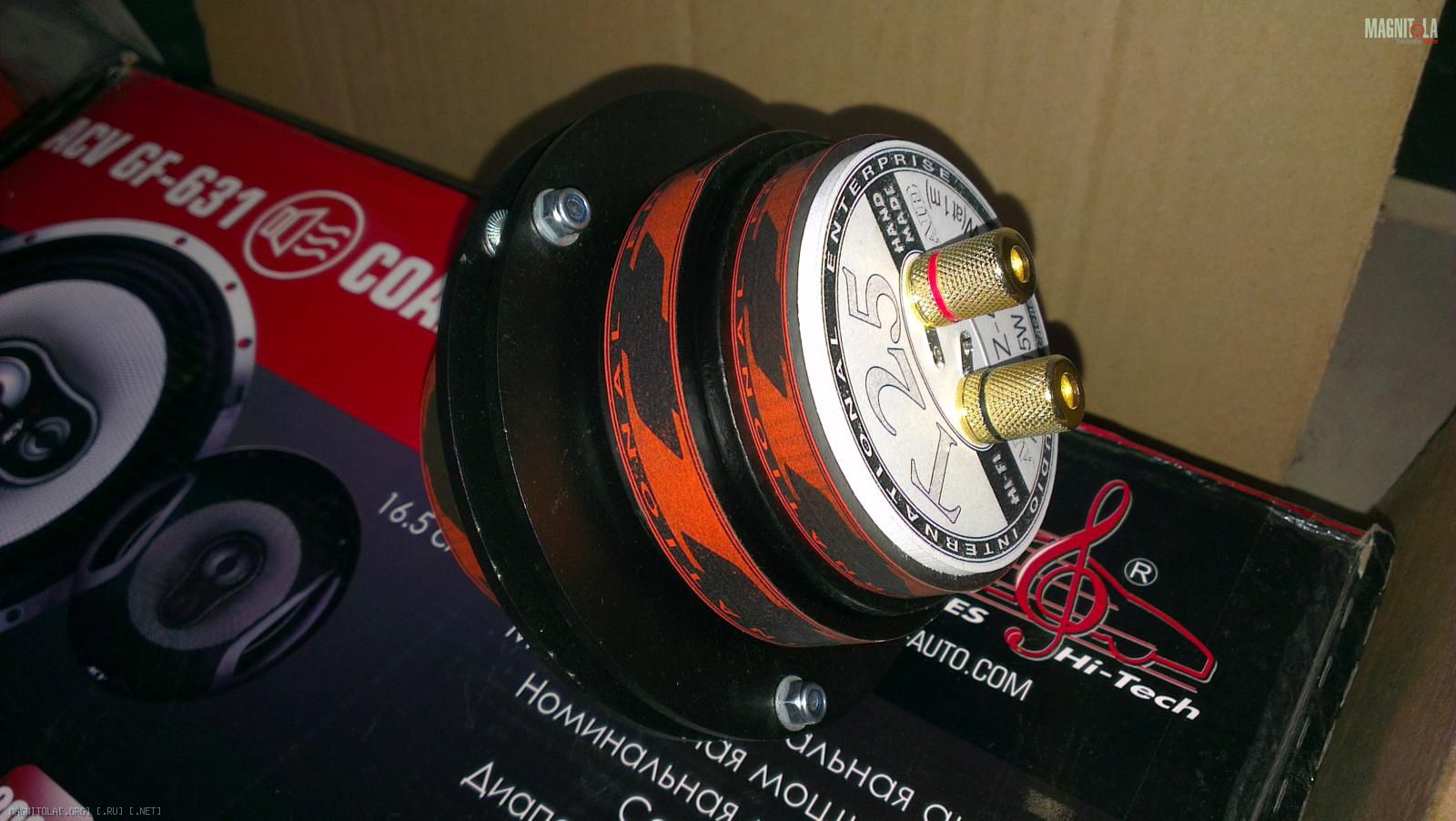

Вч T25
Вложение 521496Вложение 521498

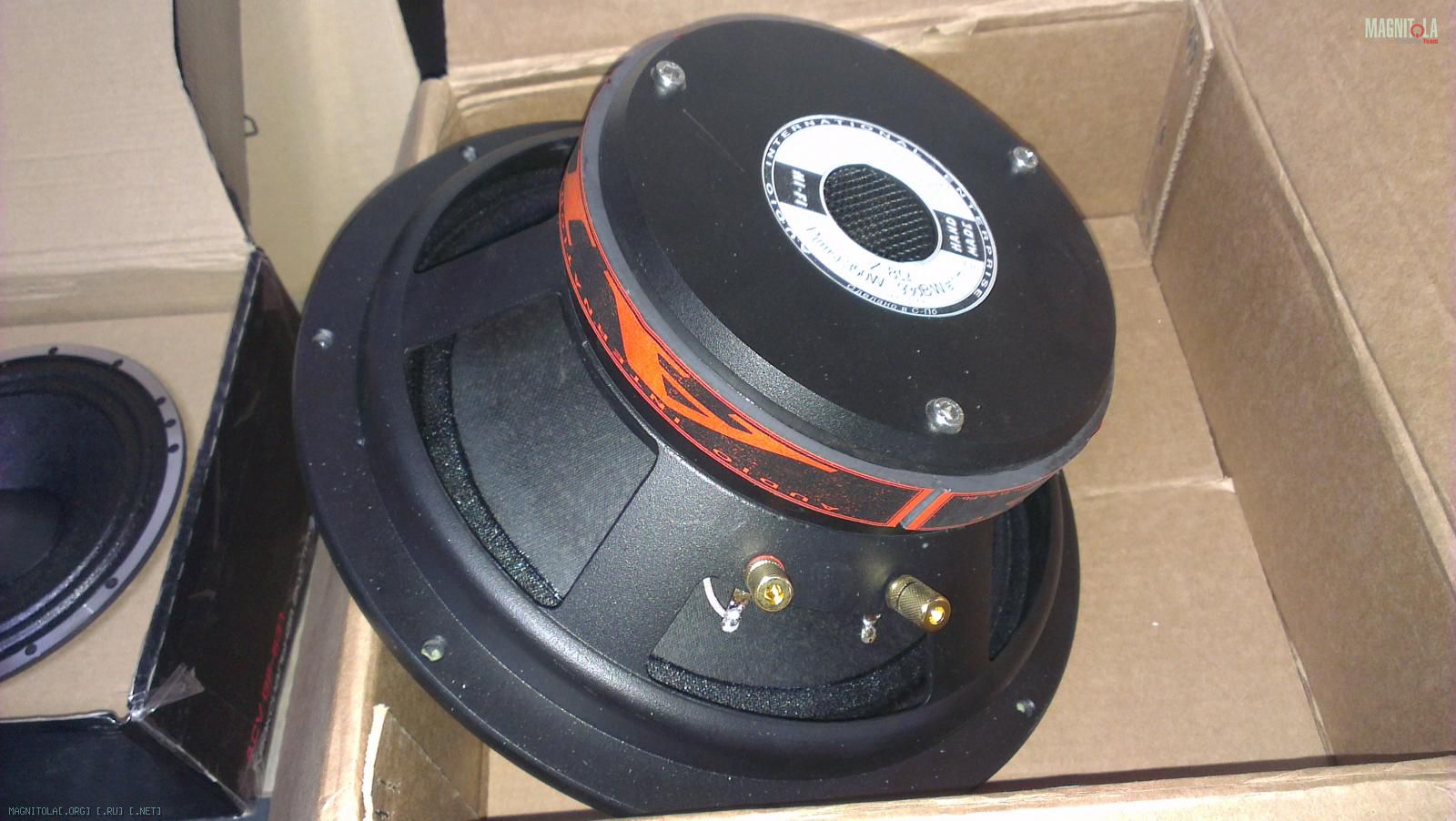

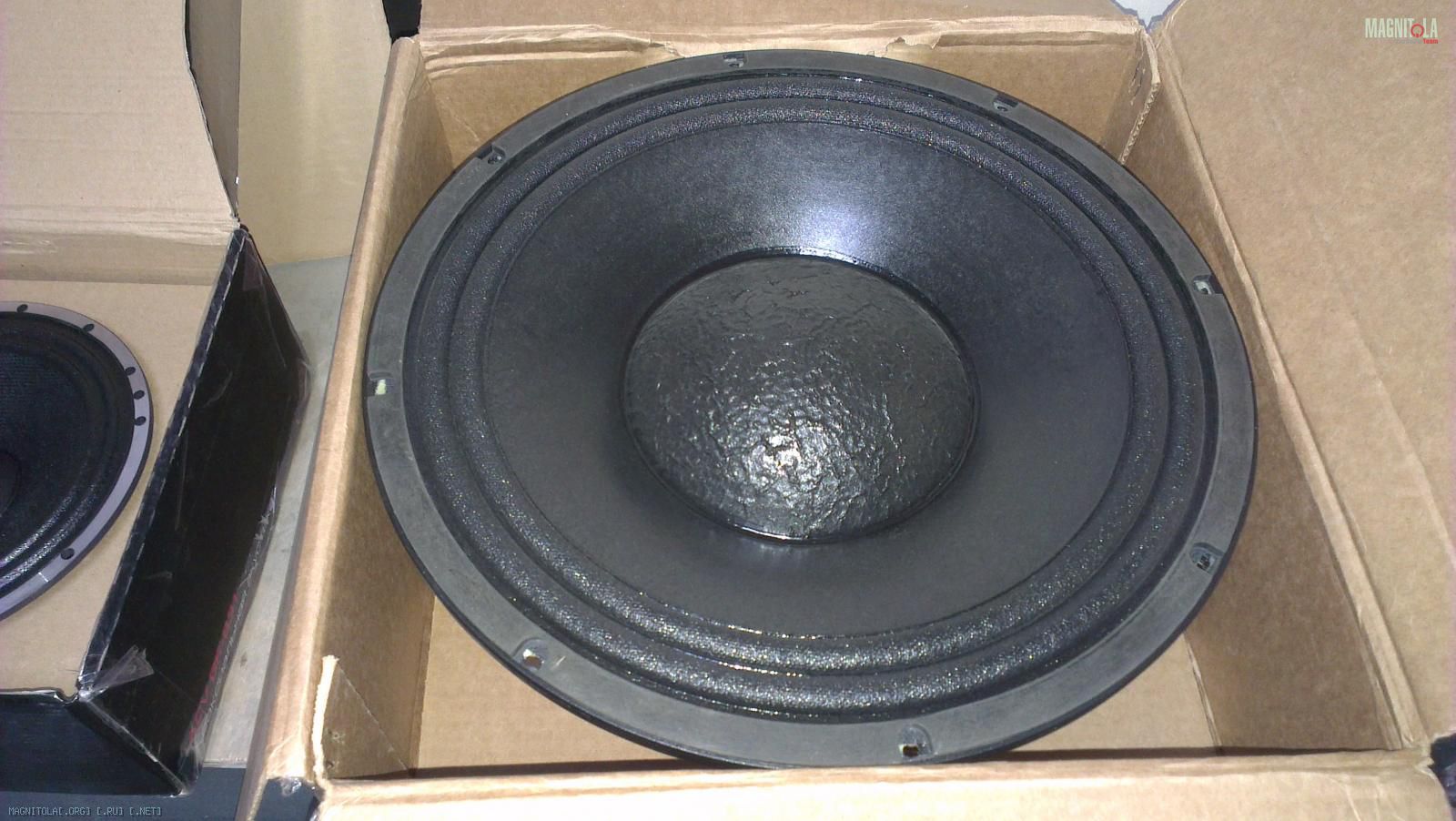

Ну и собственно сабвуфер L1275
Вложение 521500Вложение 521502

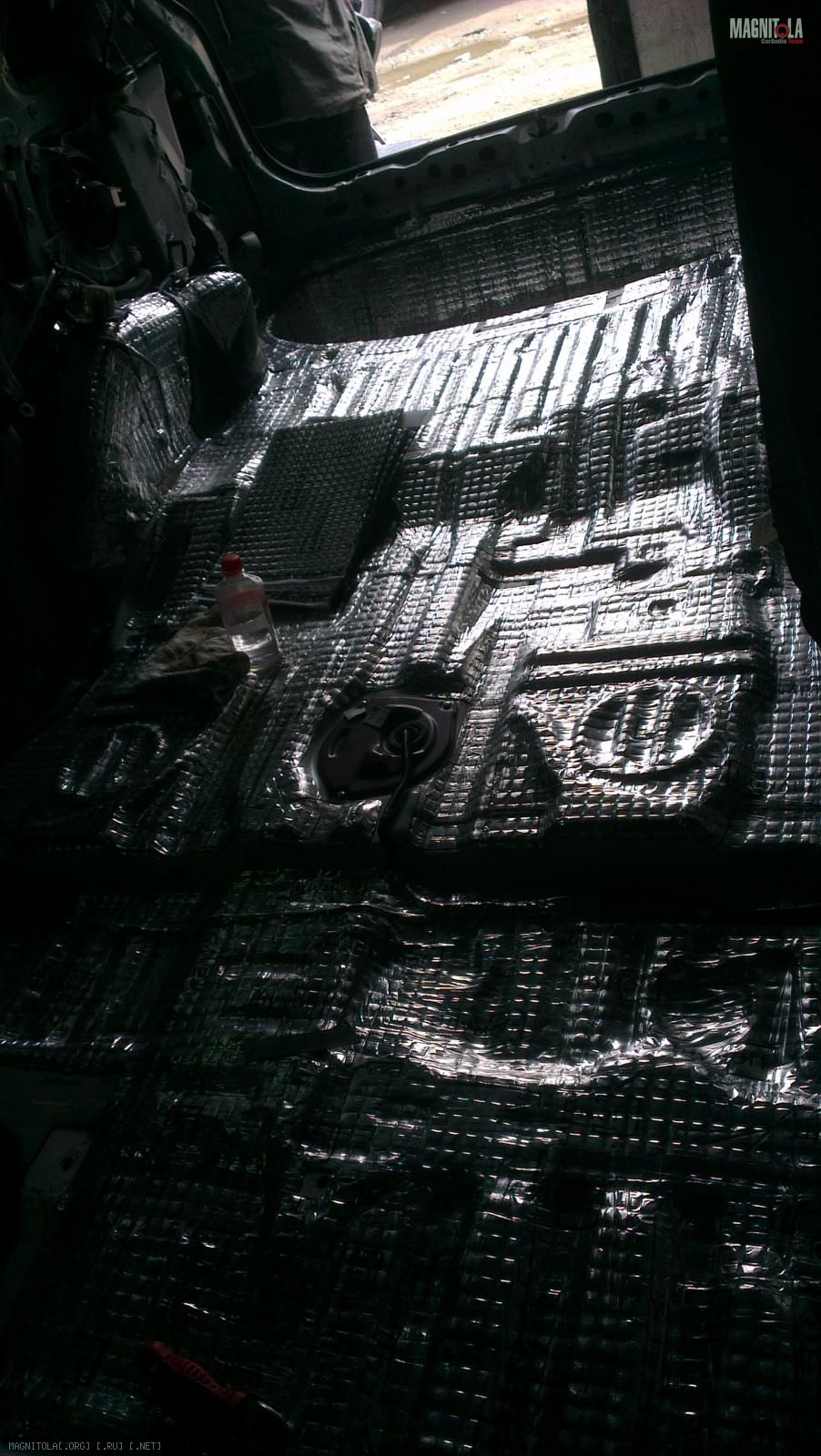

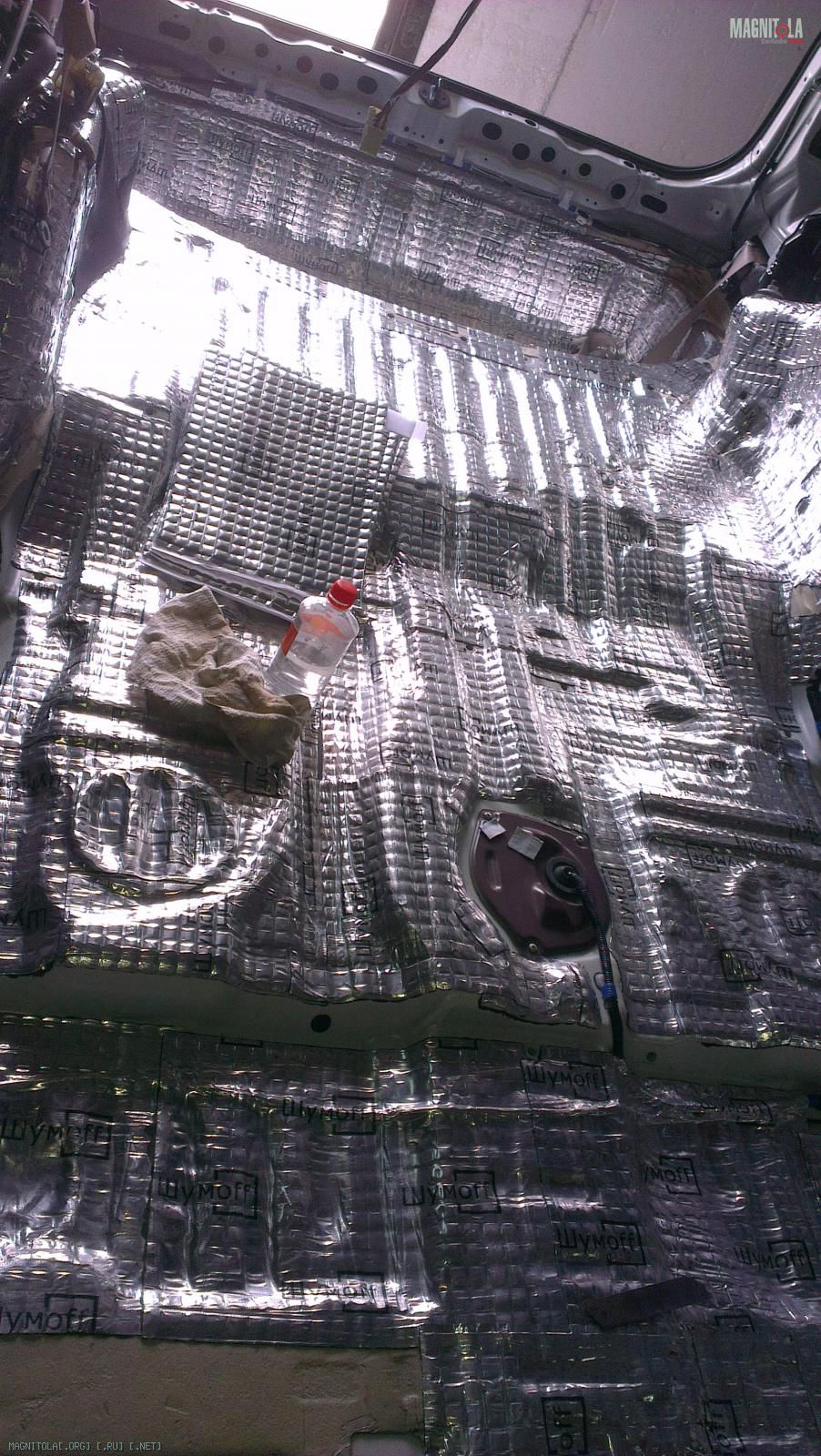

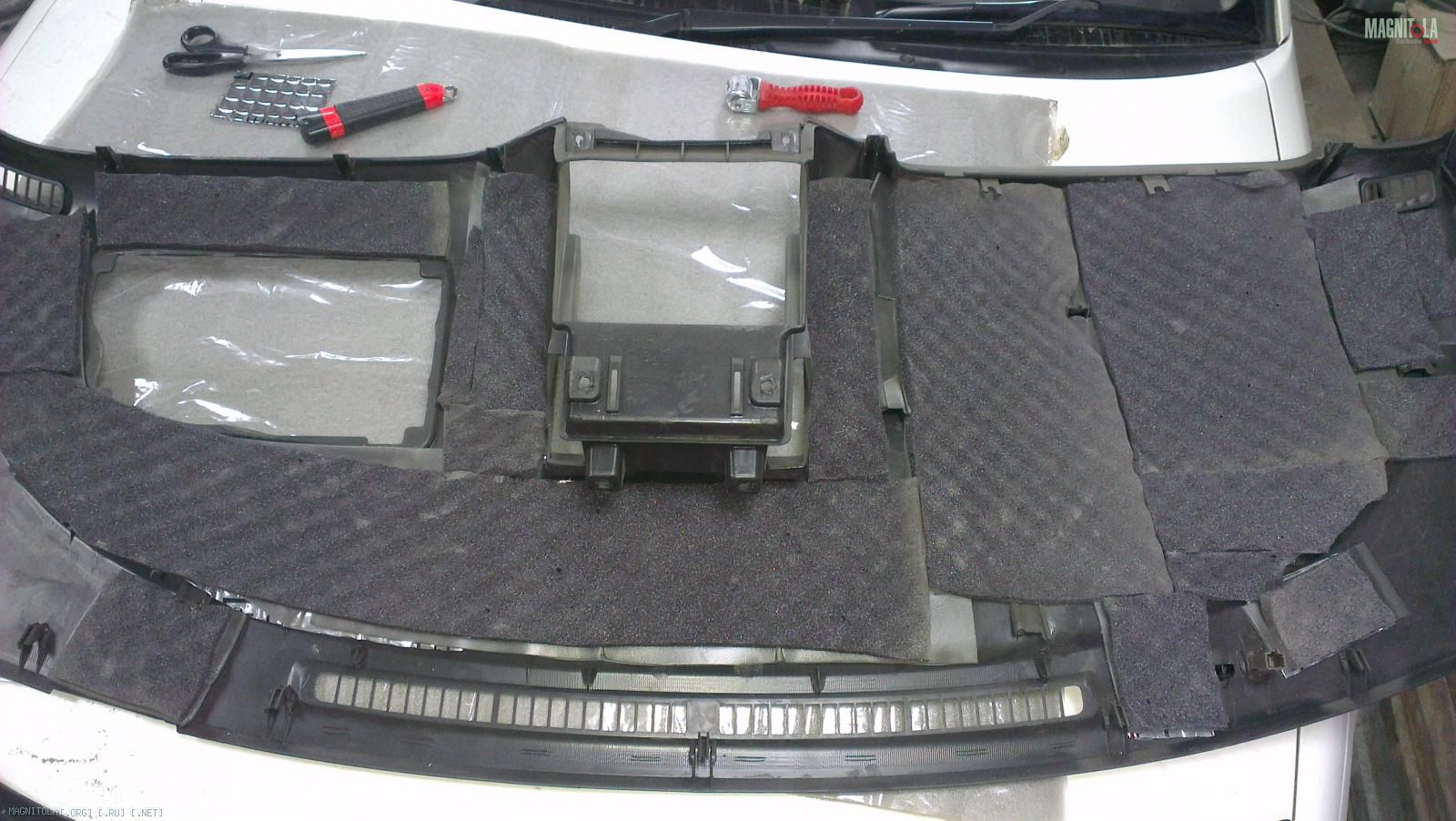

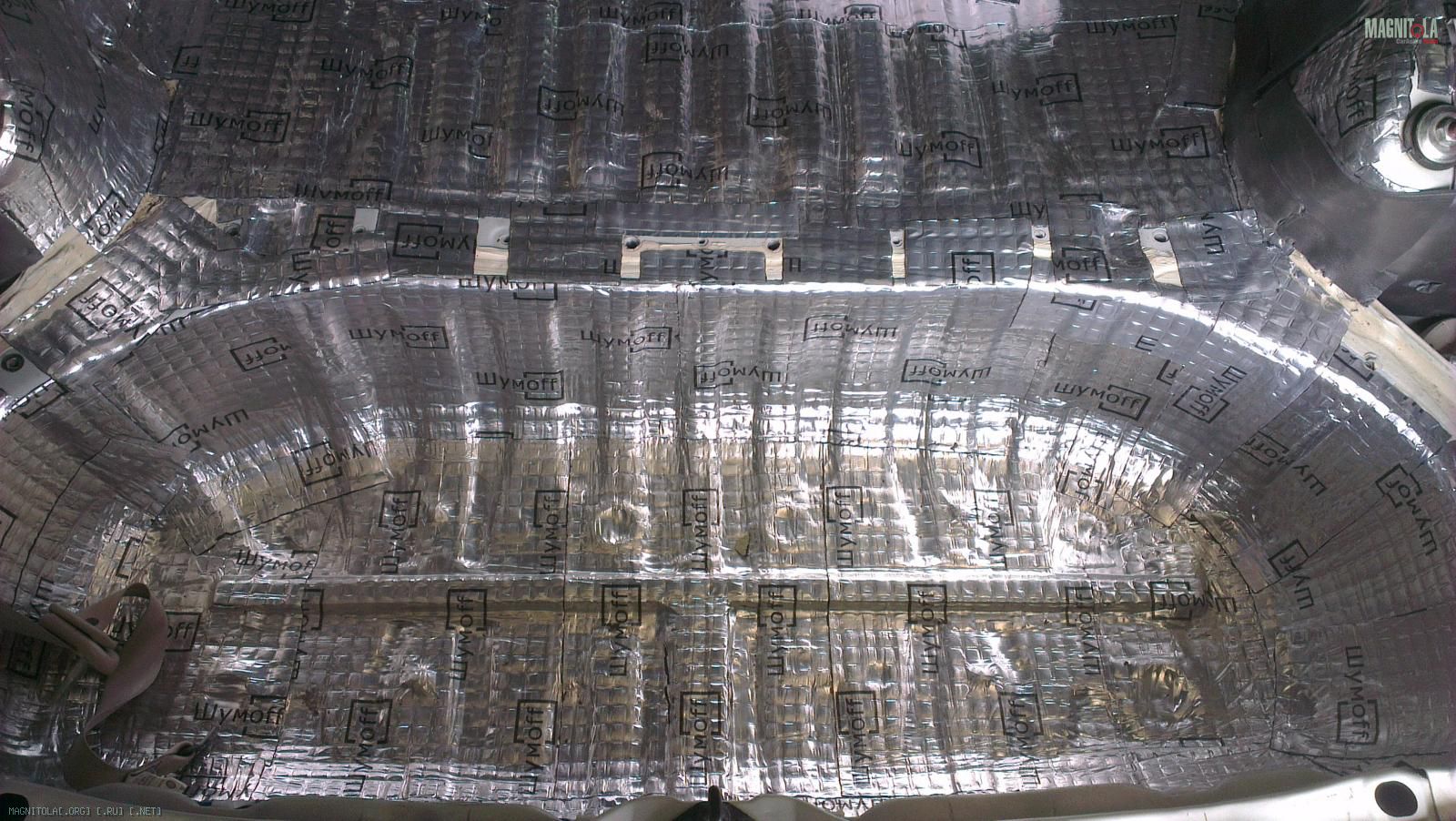

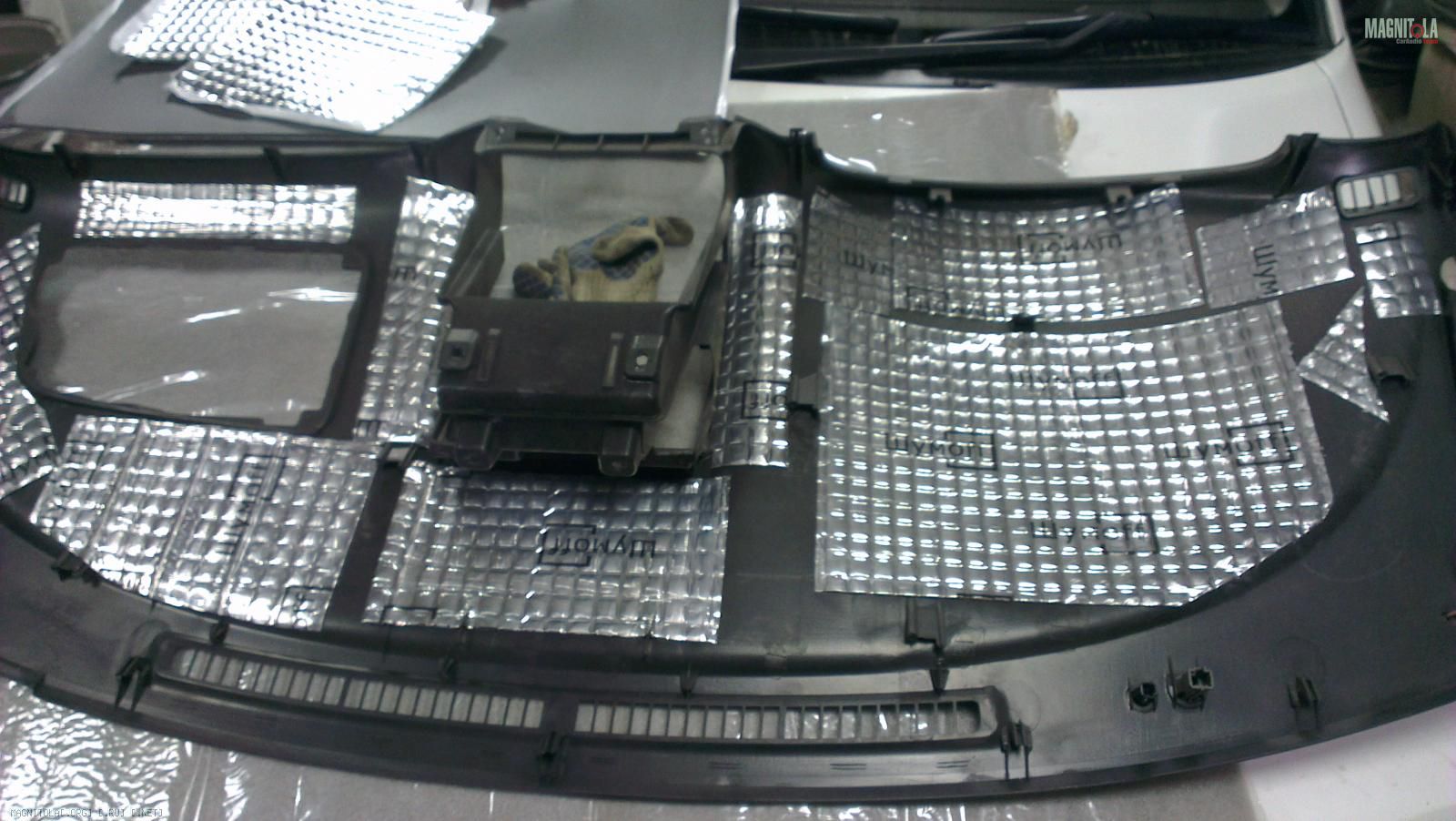

Всем известно, что инсталляция без шумоизоляции быть не может!
Начнем работу именно с нее.

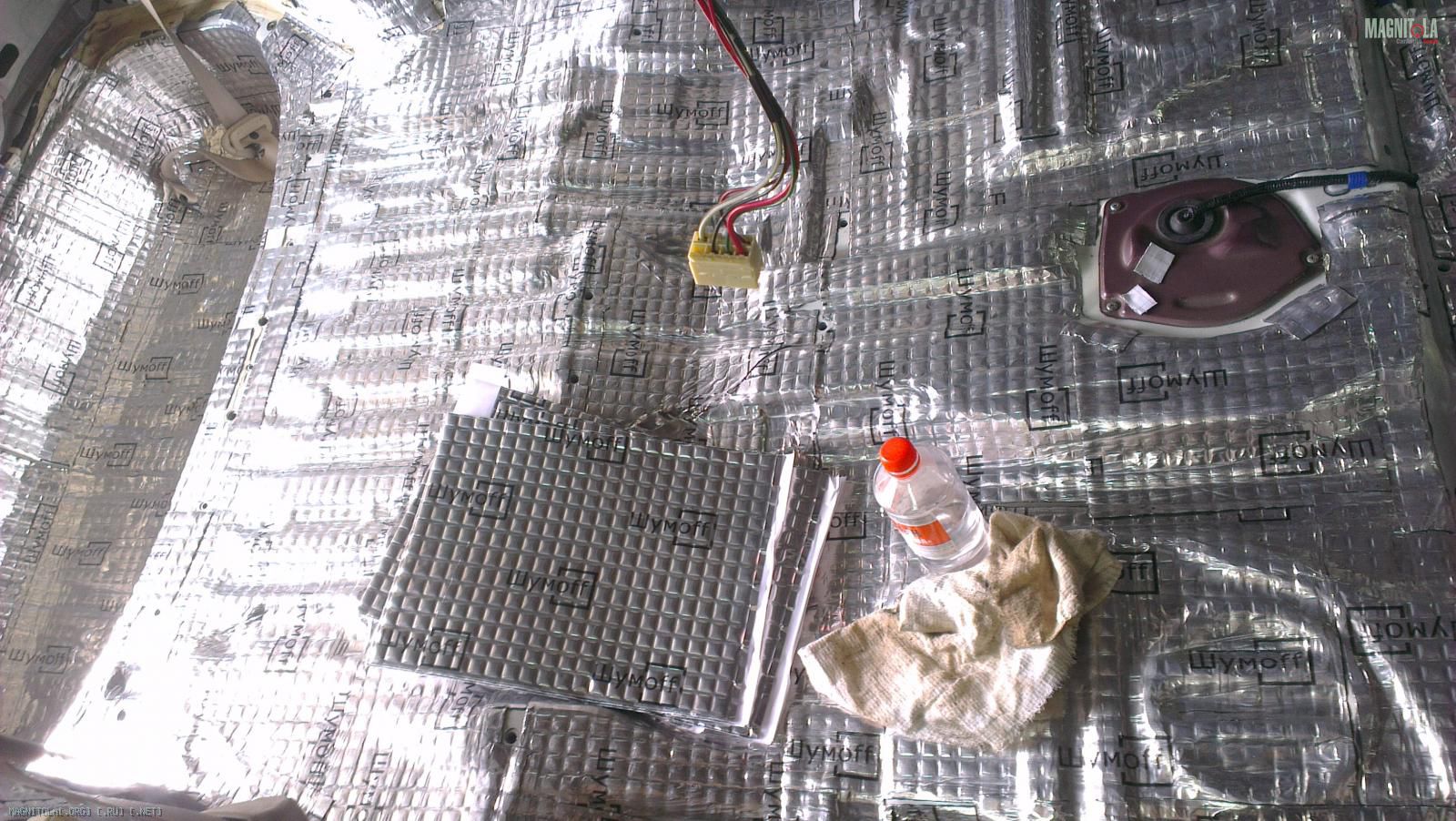

Тут рассказывать особо нечего, все и так понятно)

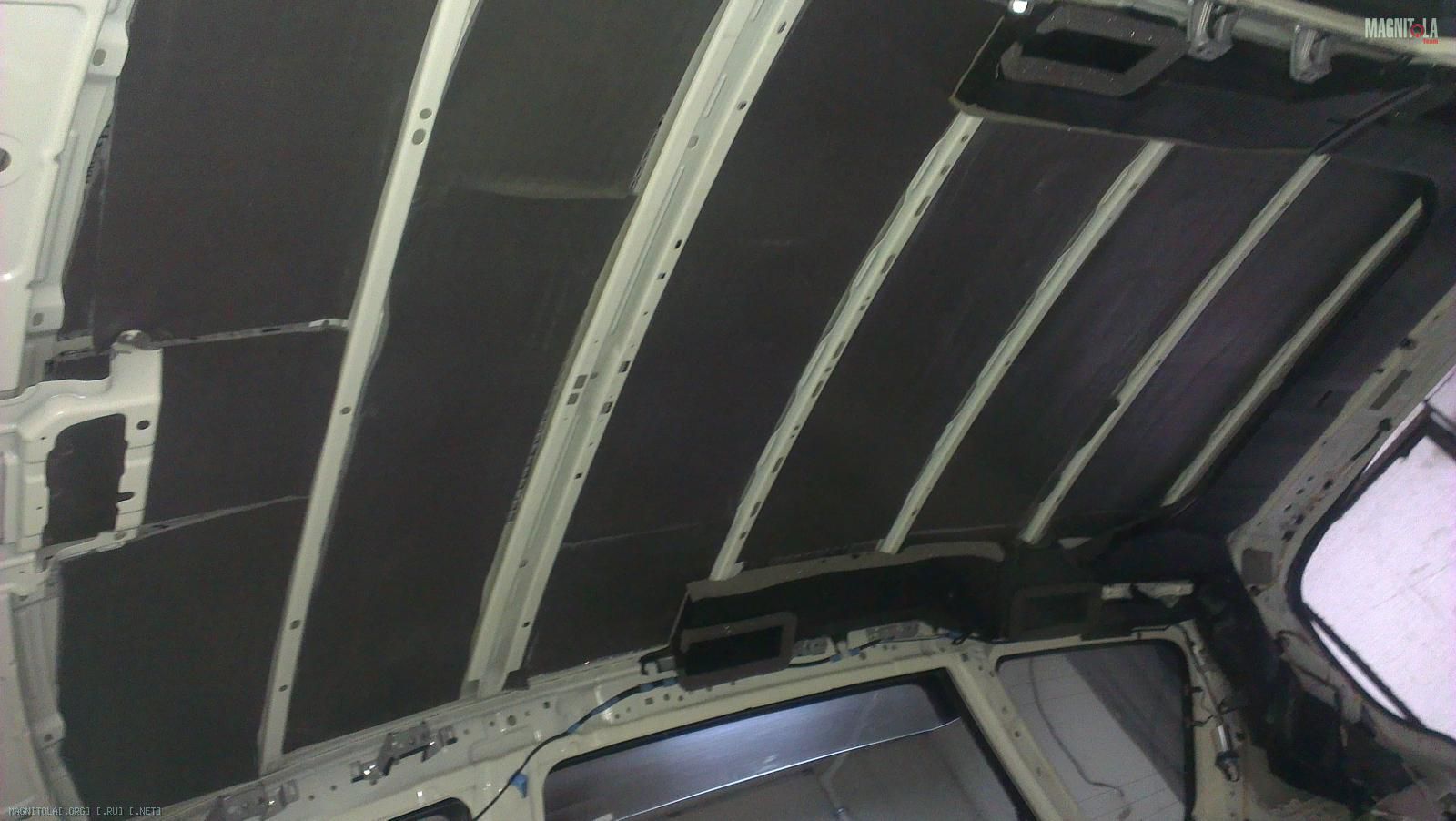

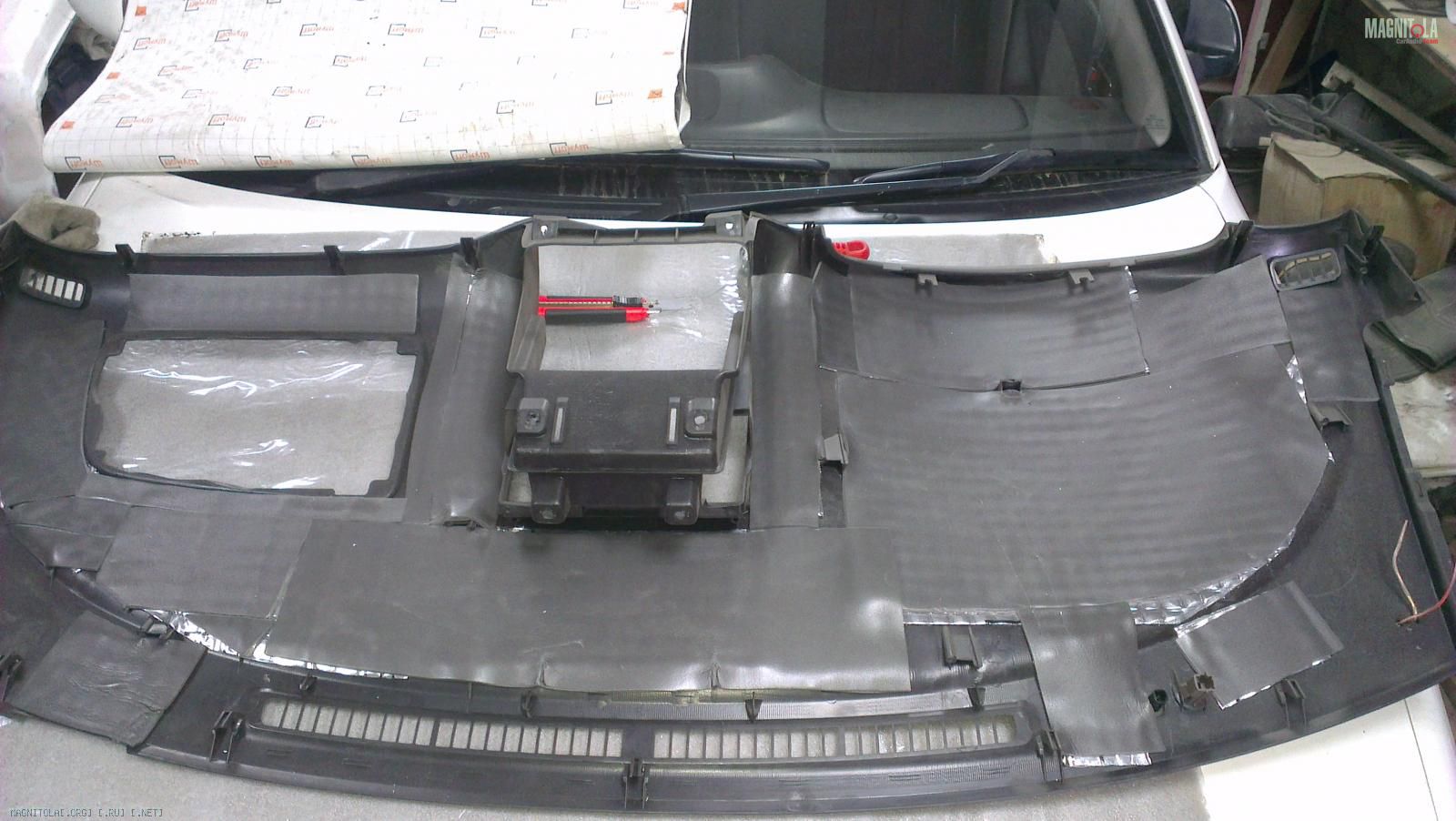

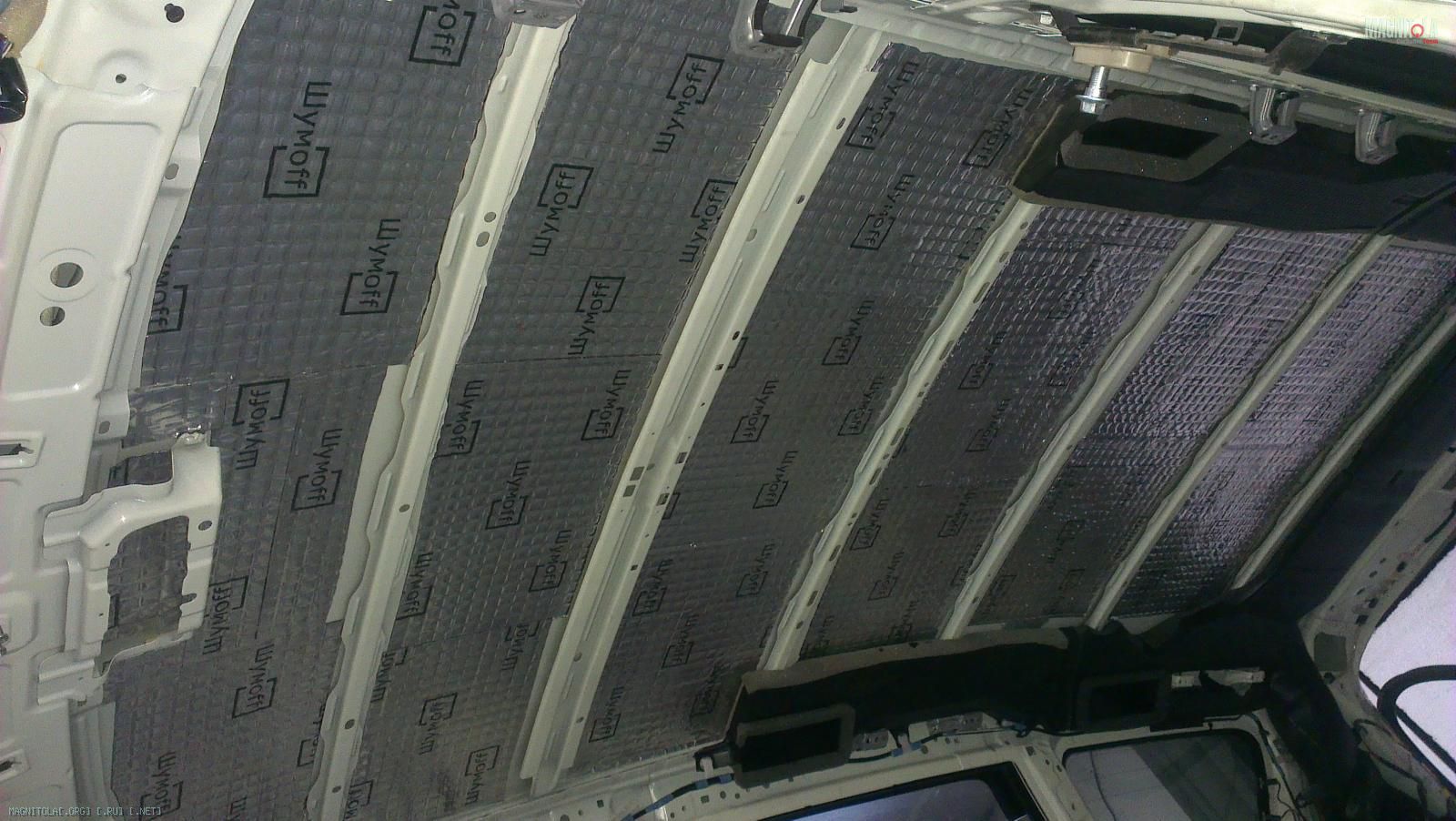

Вложение 521534Вложение 521540
Вложение 521538Вложение 521536


Вложение 521542Вложение 521544


Вложение 521546Вложение 521548Вложение 521550

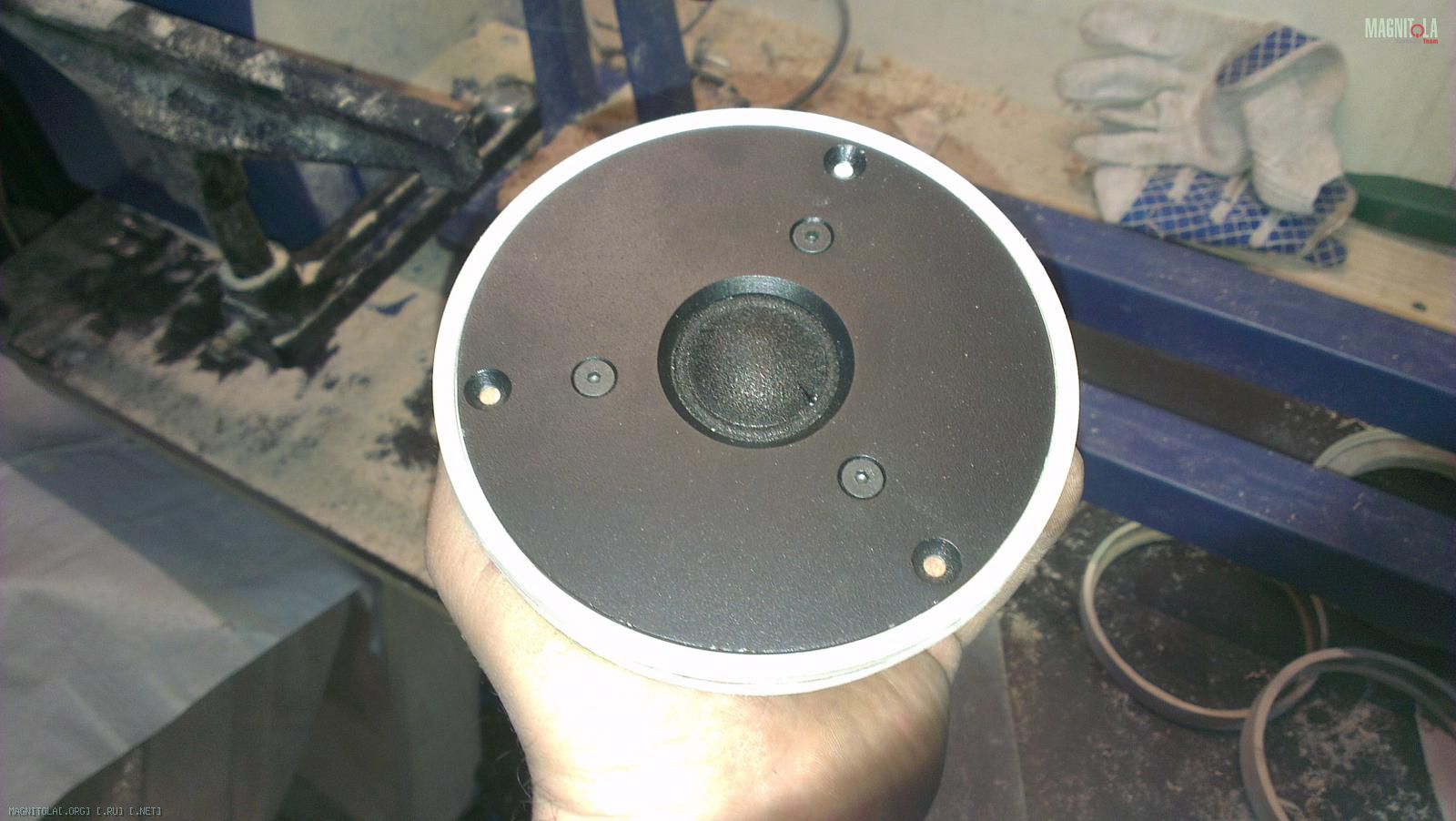

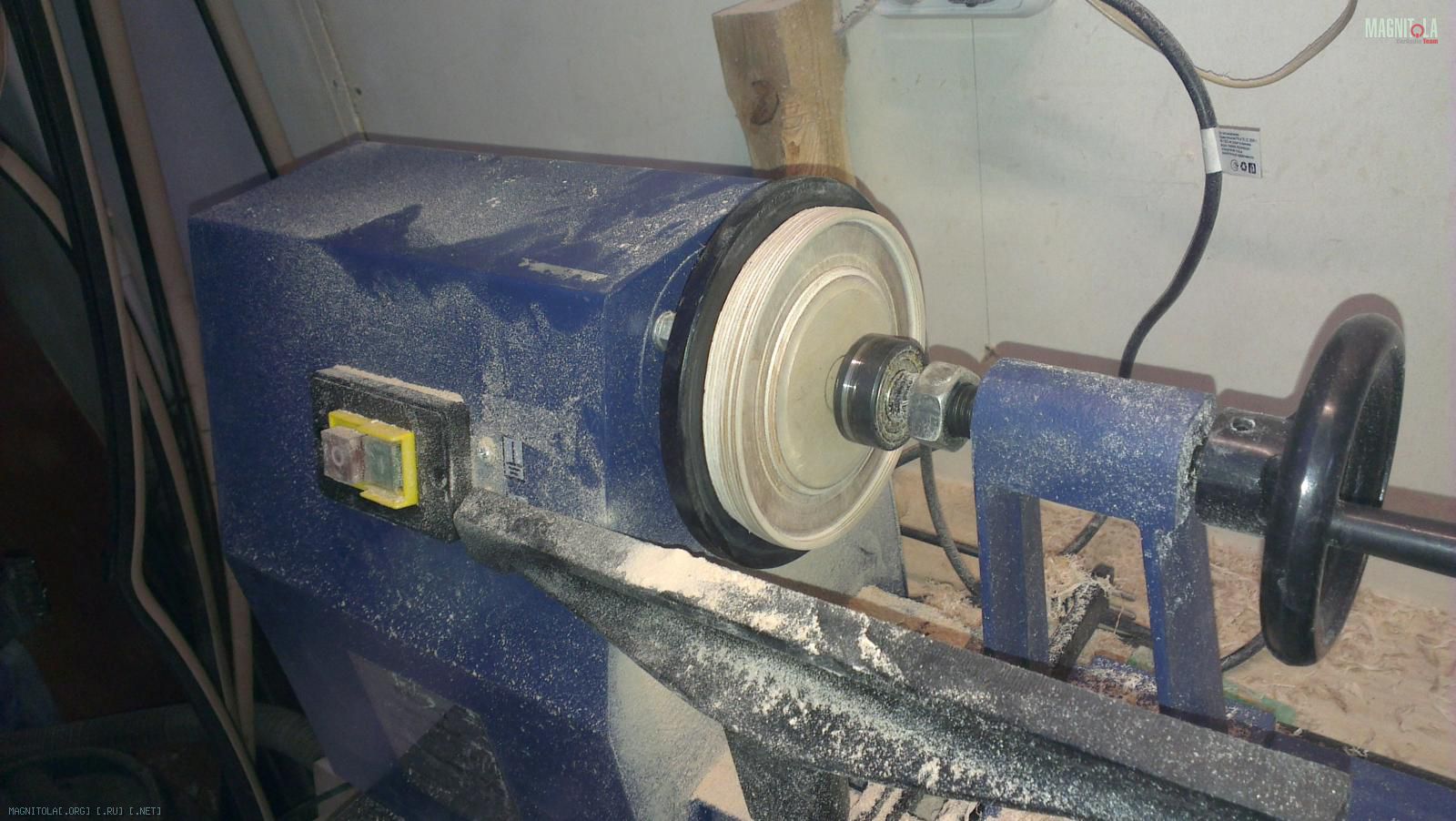

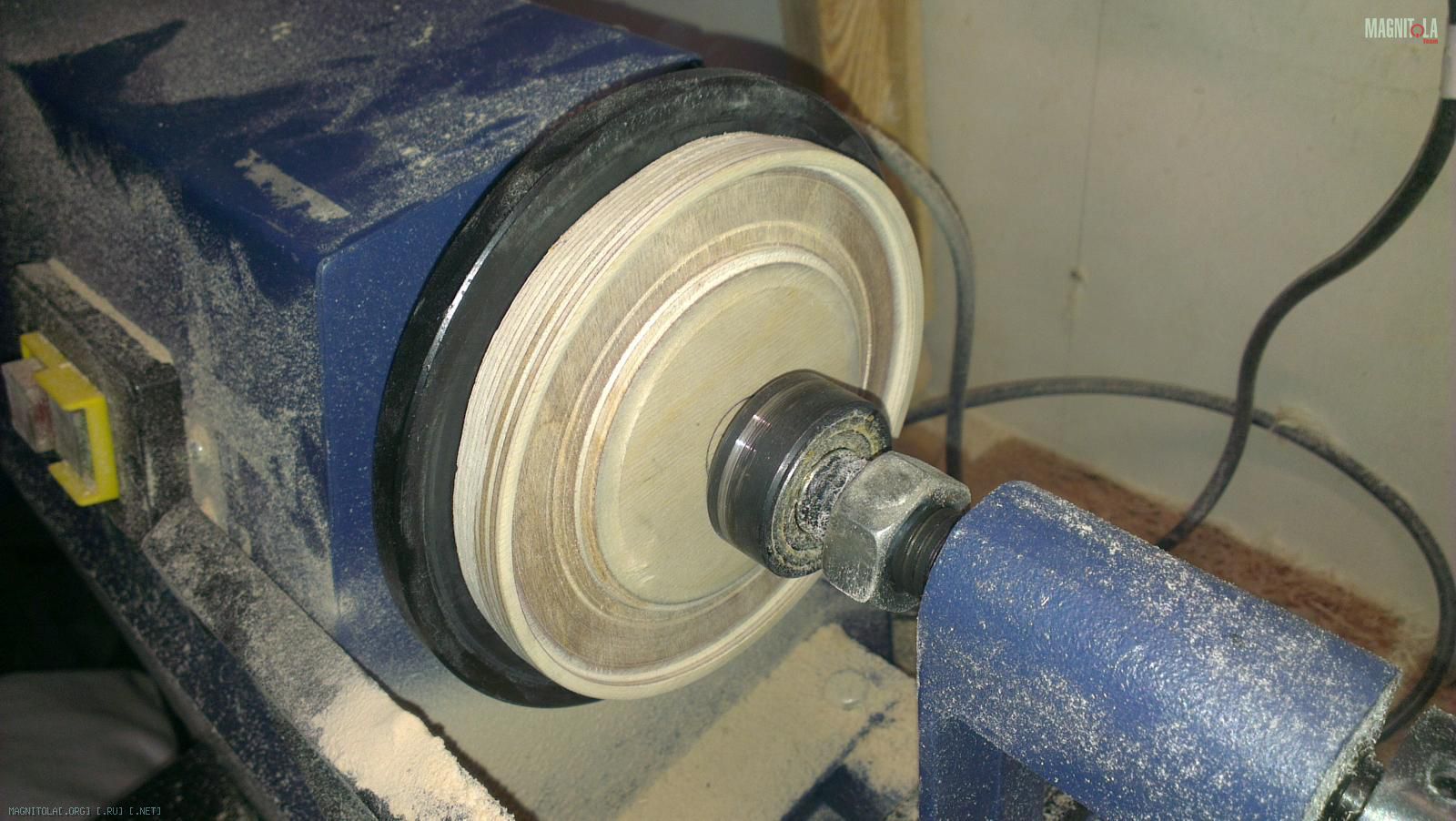

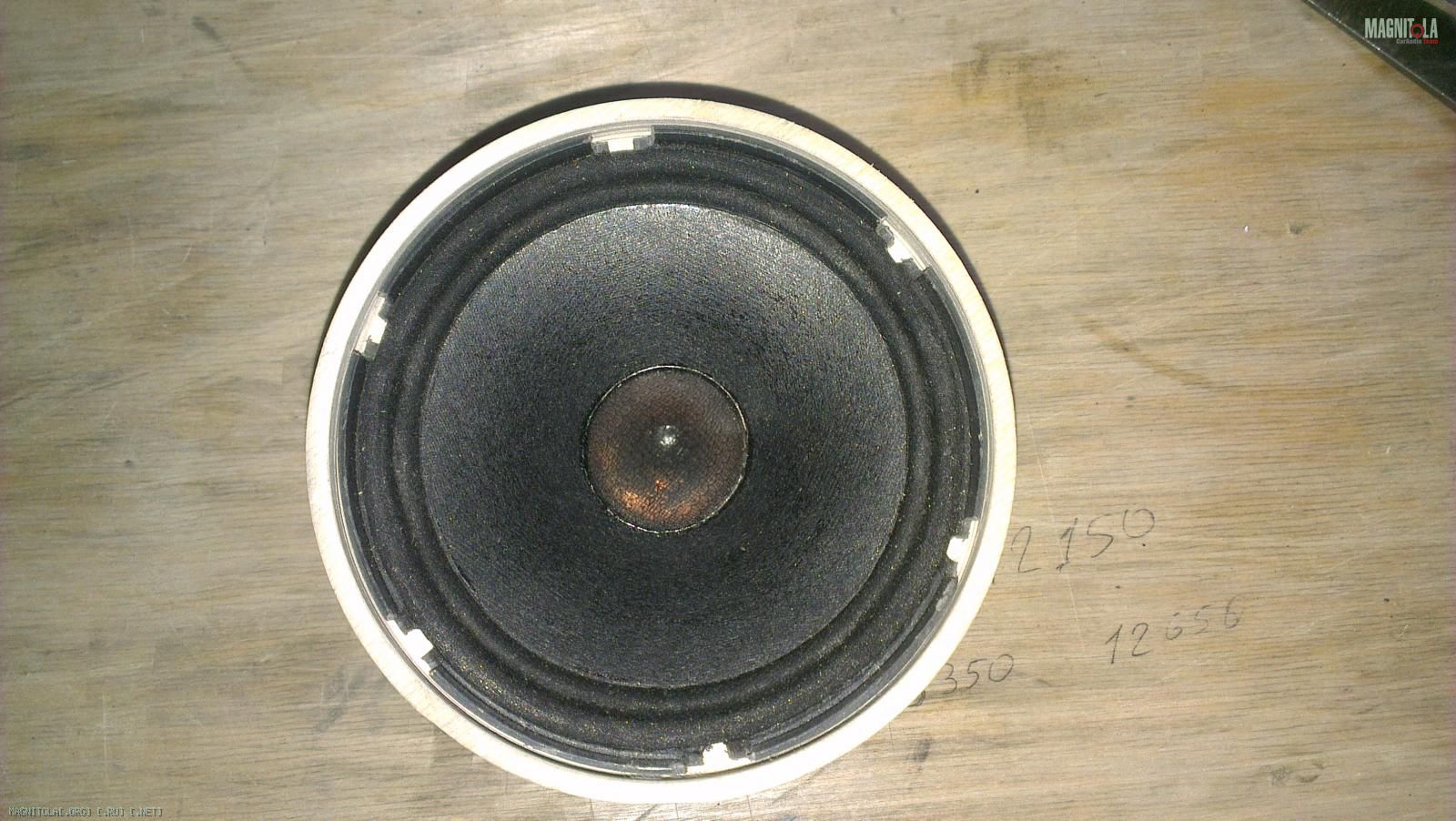

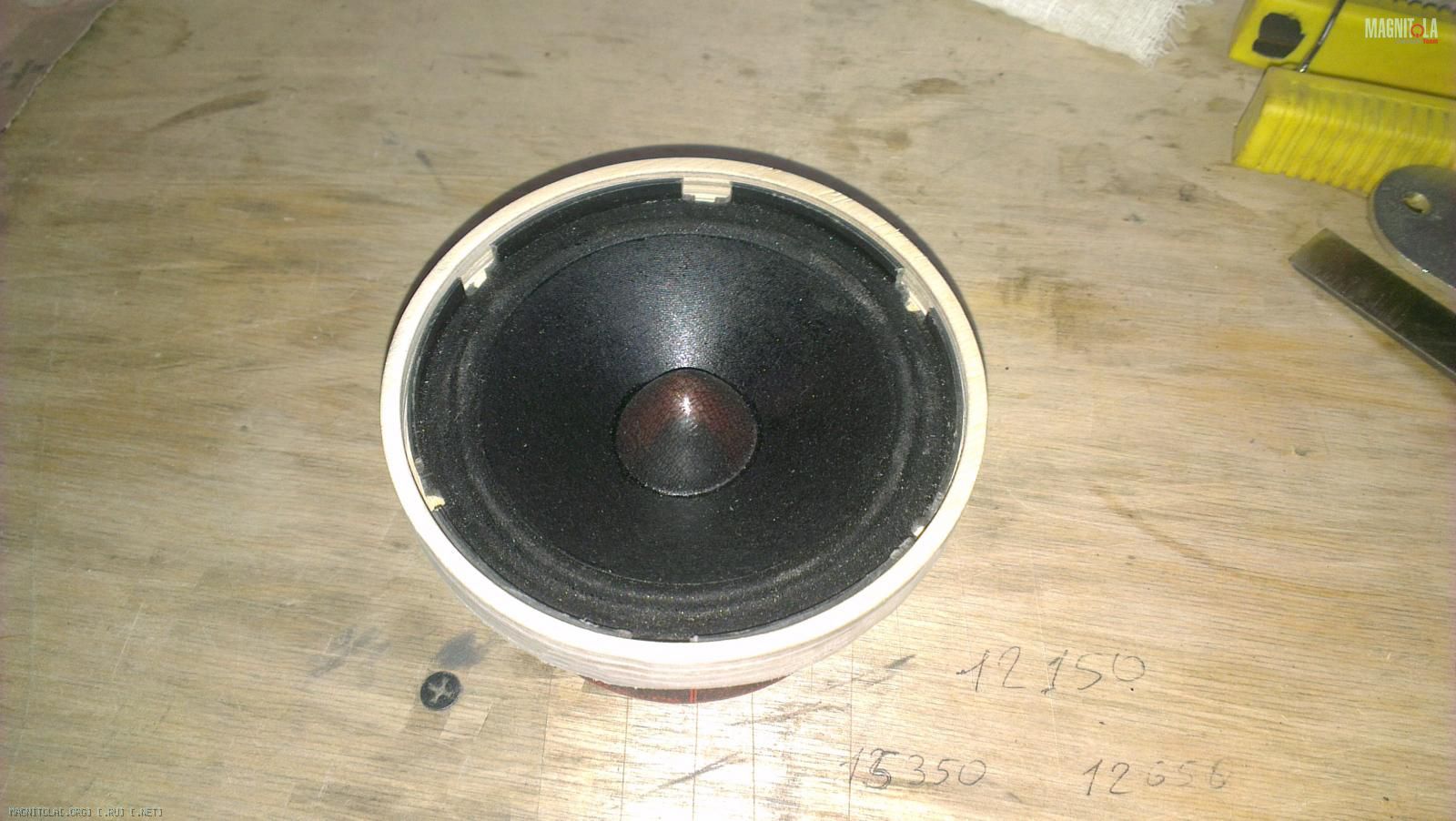

Тем временем вытачиваем посадочные кольца, для ВЧ и СЧ звена.
Вложение 521554Вложение 521556Вложение 521558Вложение 521560Вложение 521562

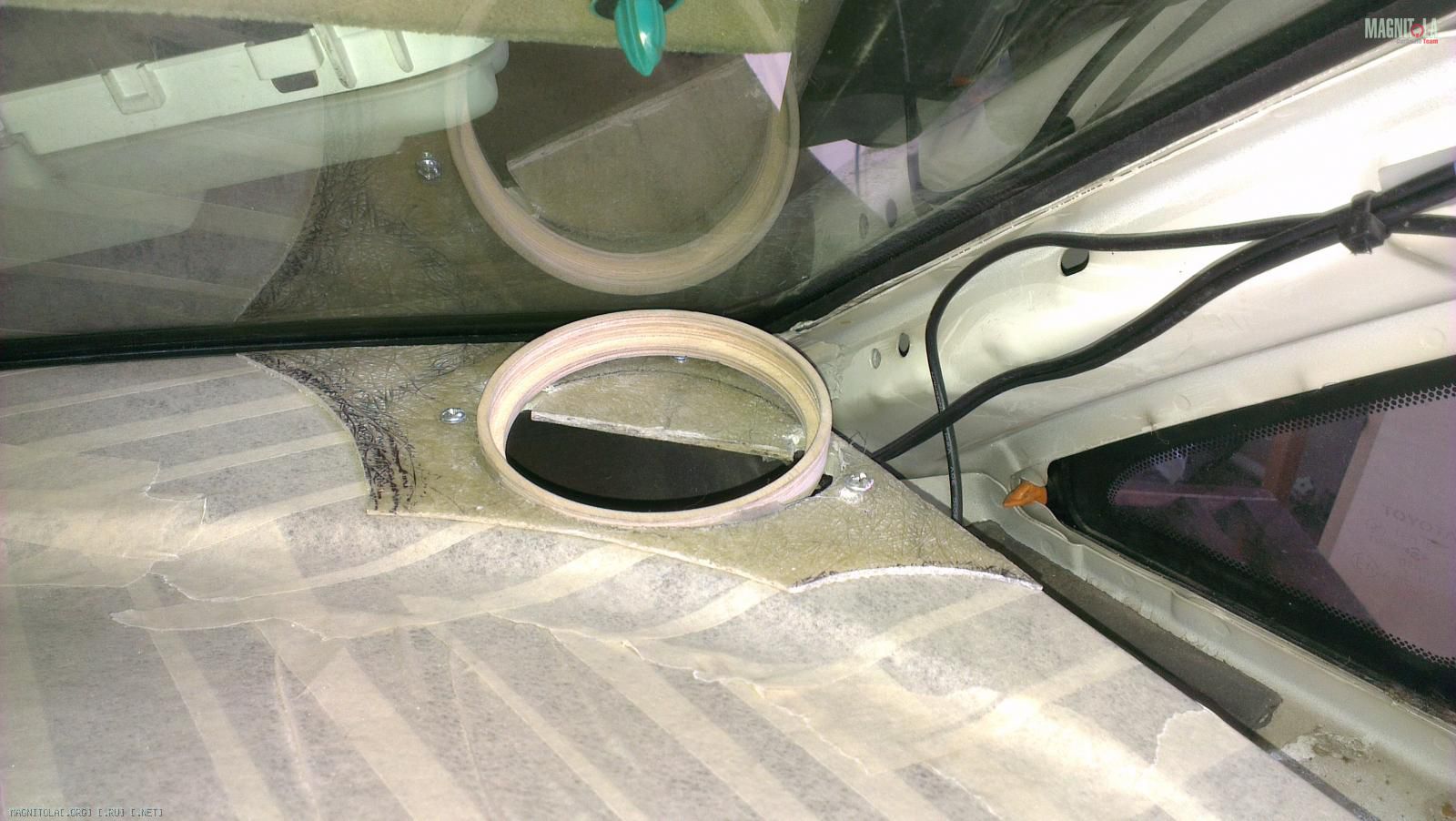

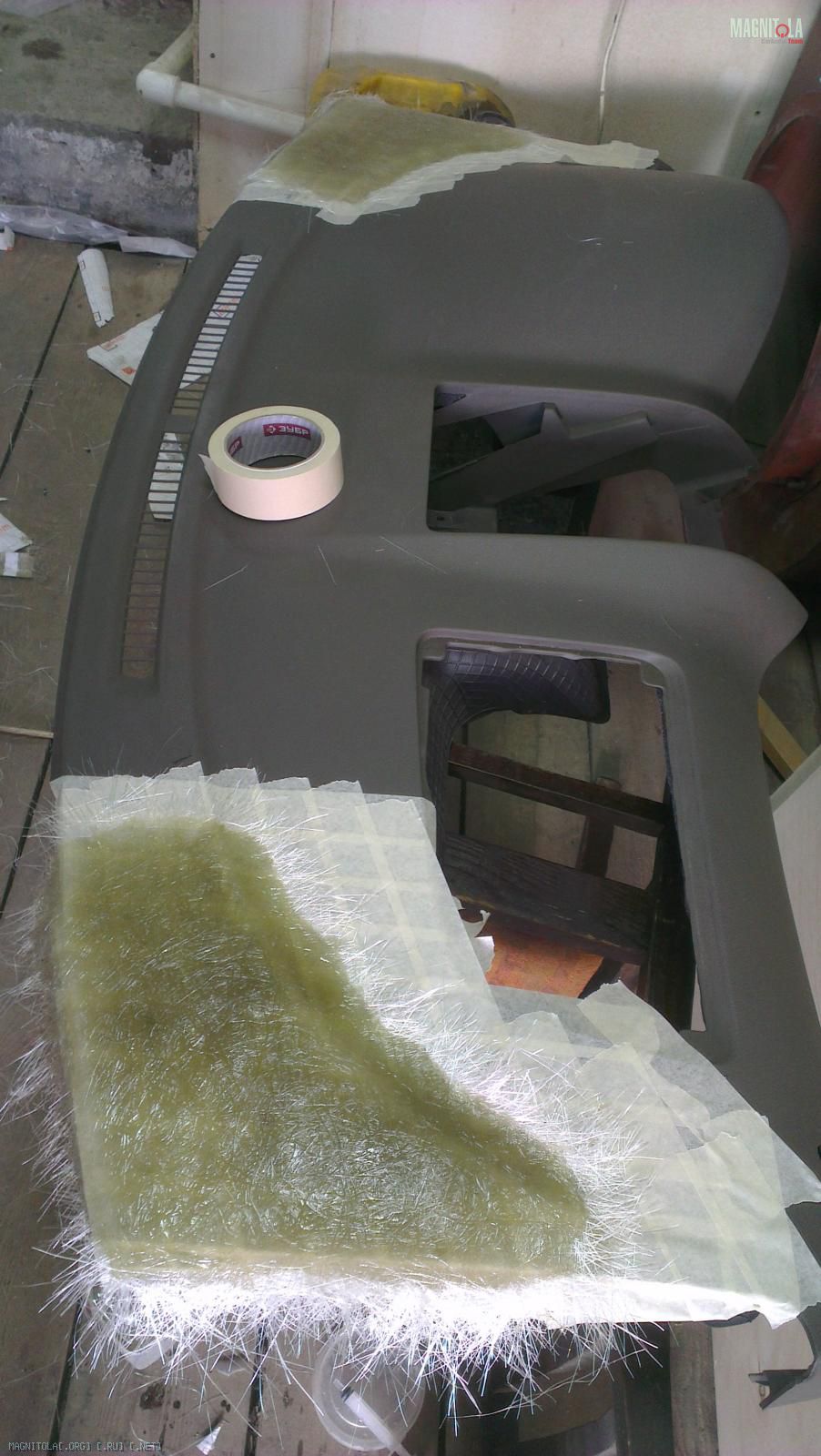

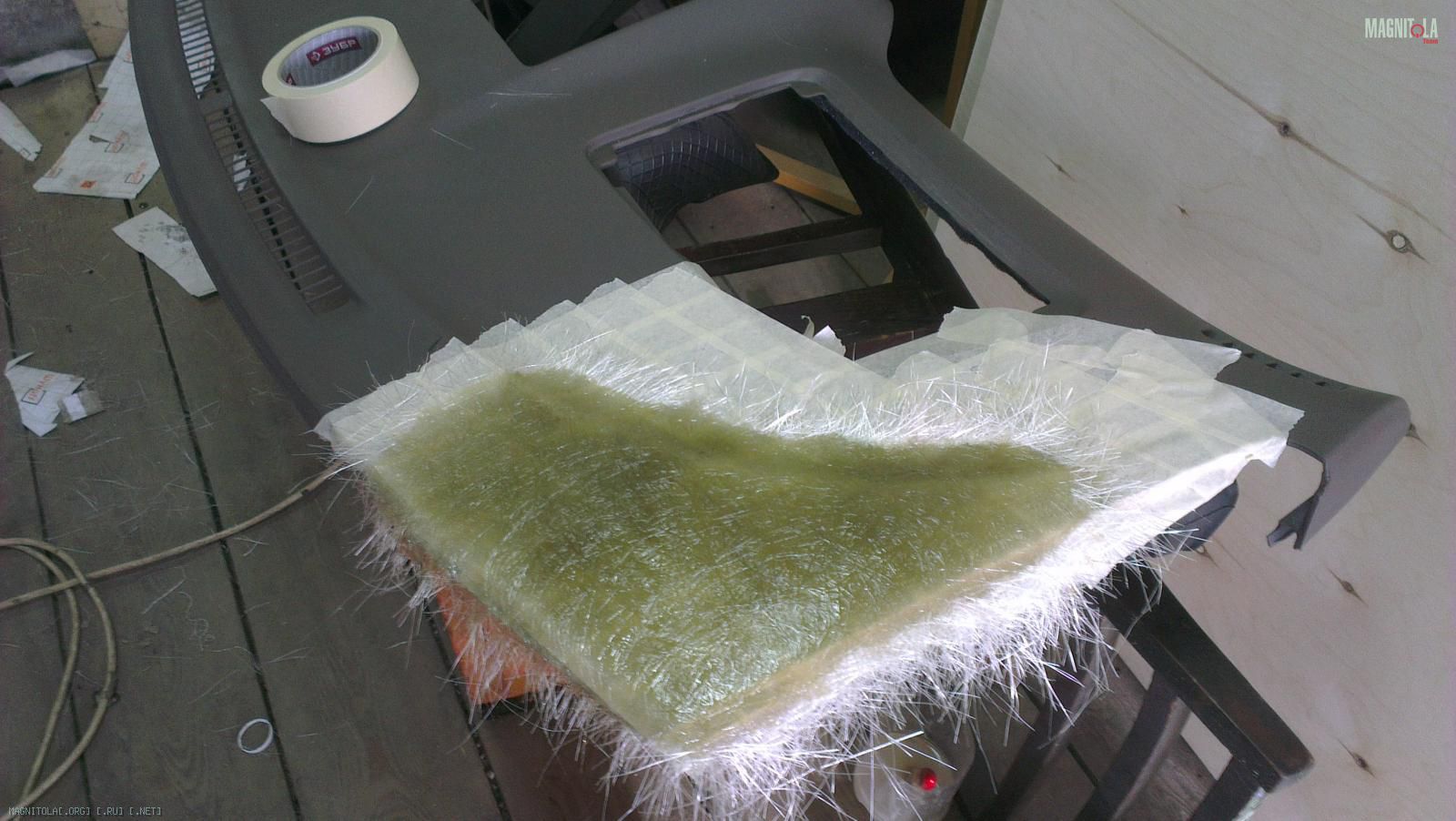

Сч устанавливаем в торпедо, для этого из стекловолокна изготовим основание. Это основание будет крепиться к торпедо при помощи болтового соединения.

Вложение 521572Вложение 521574

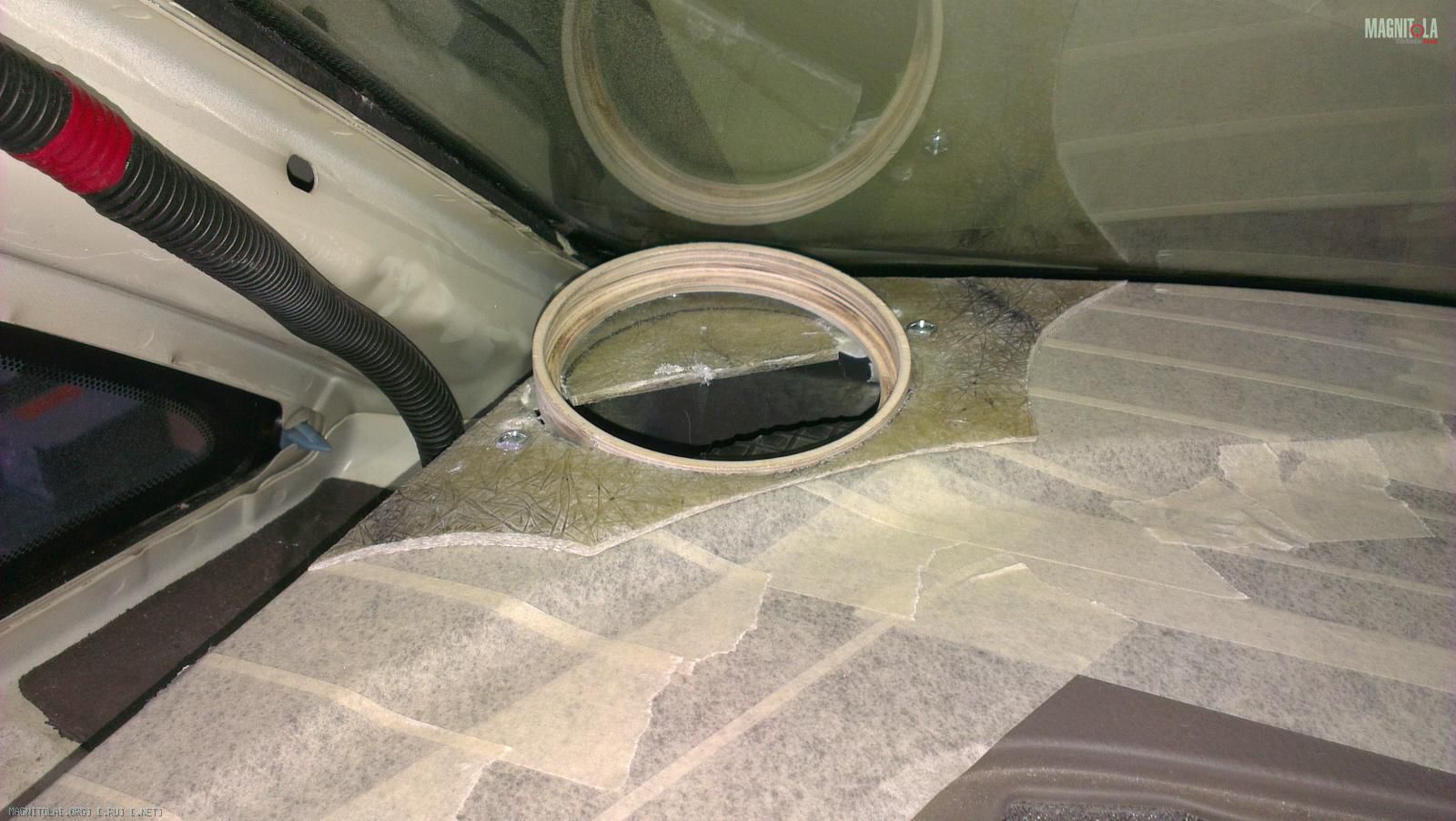

Фиксируем кольца с небольшим доворотом.
Вложение 521578Вложение 521580

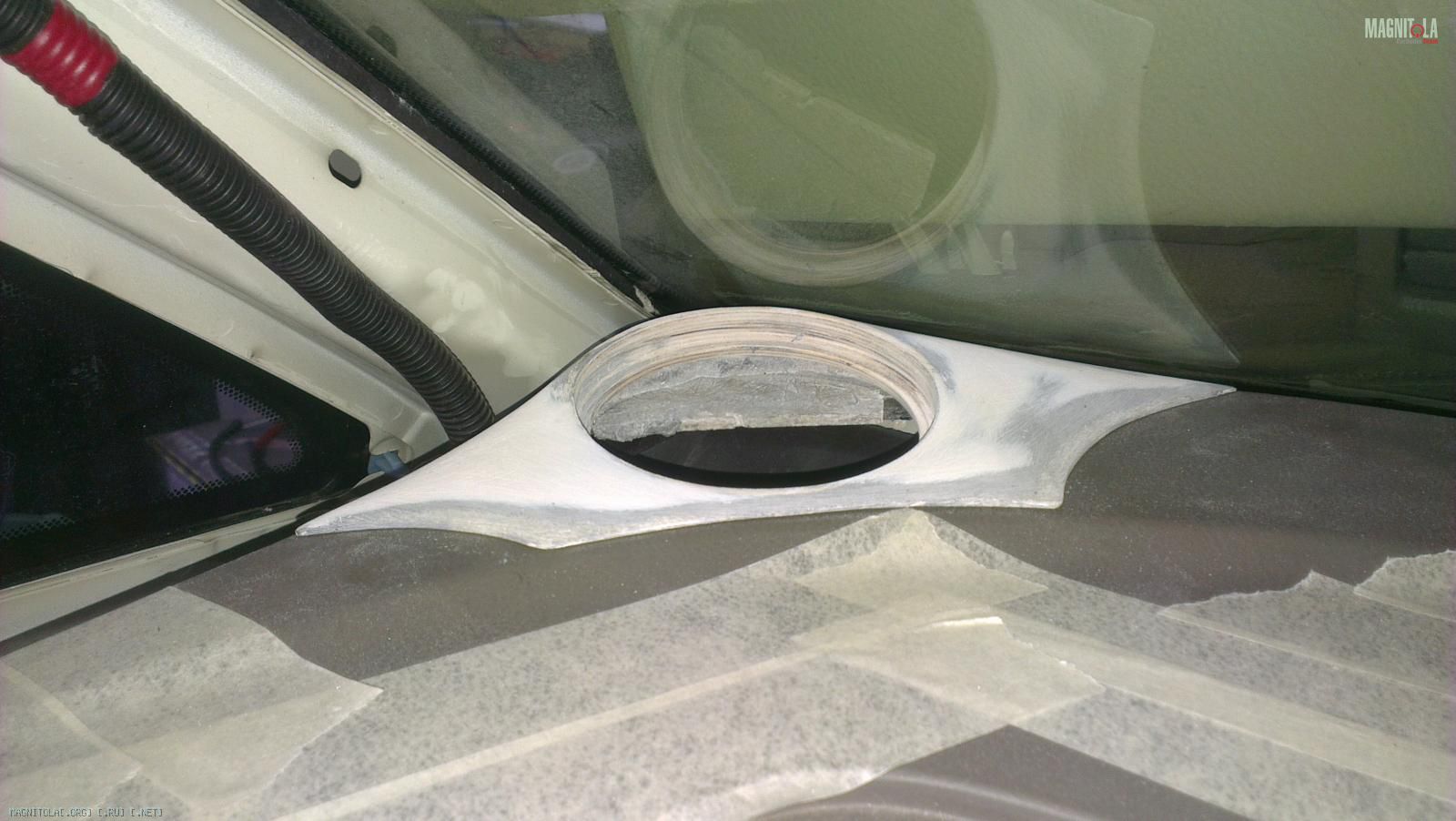

При помощи шпатлевки придаем нужную нам форму.
Вложение 521582Вложение 521584

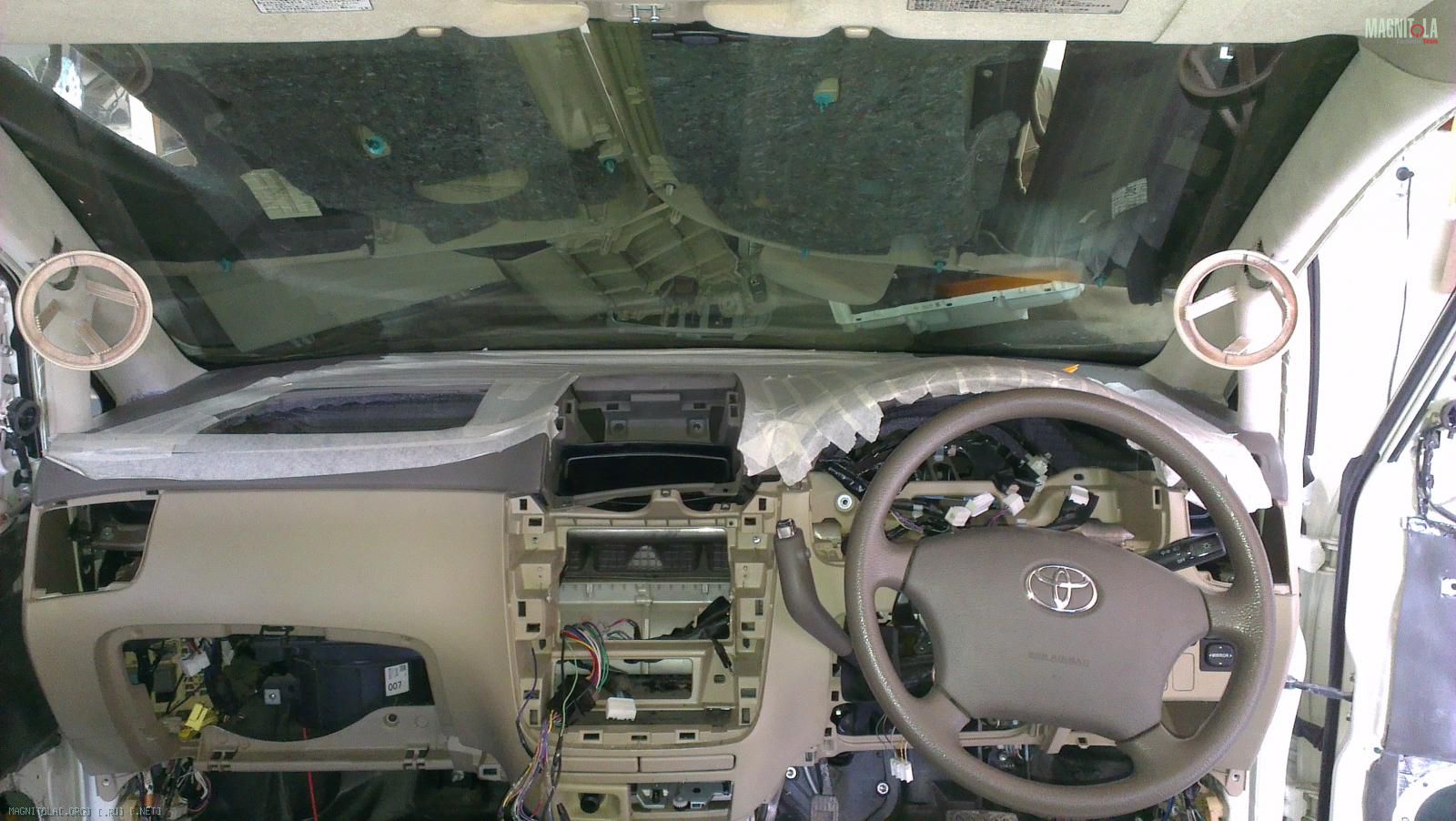

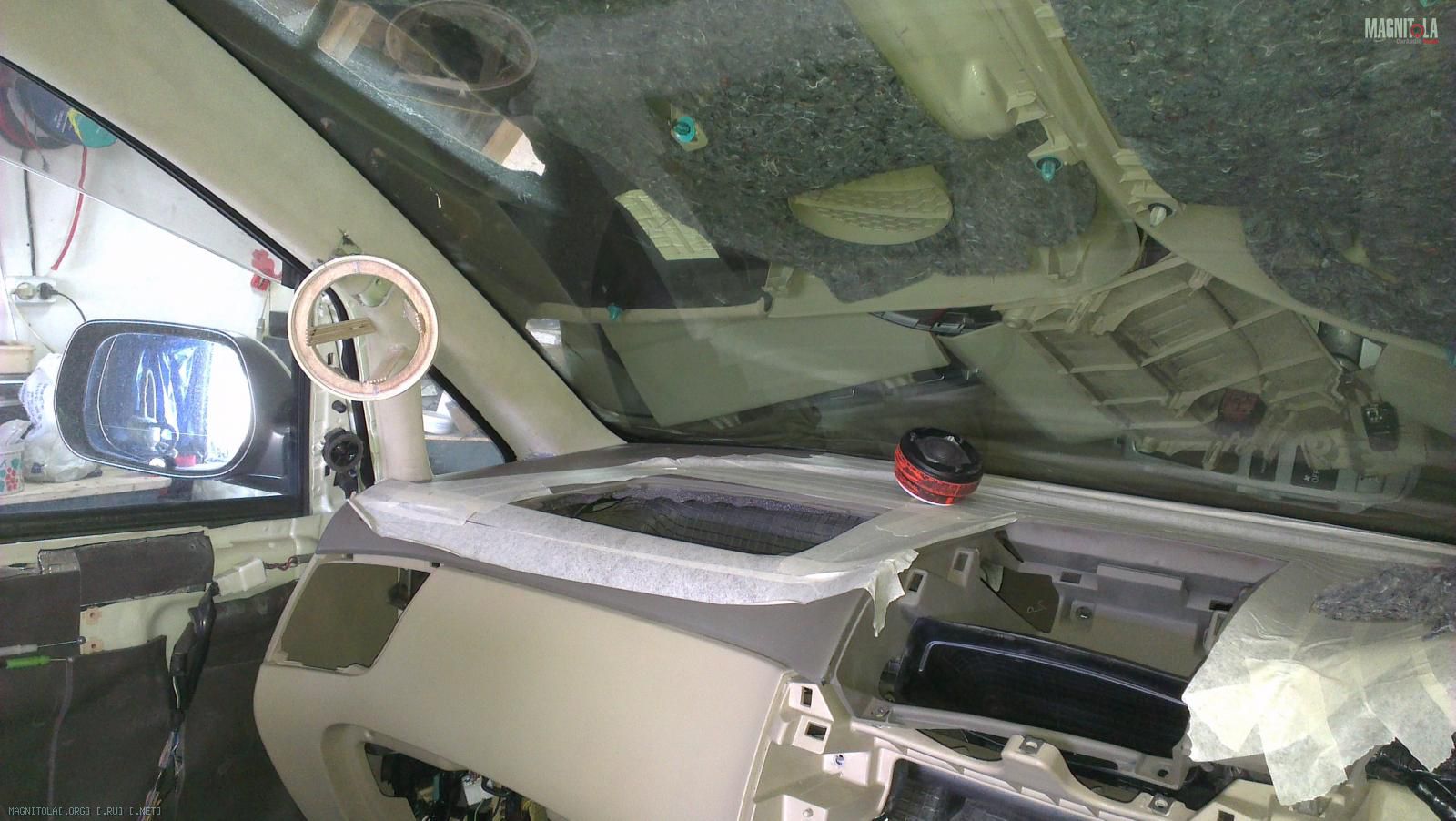

Работу с ВЧ ведем по тому же принципу. Найдя нужное нам направление для динамика, фиксируем его на стойке.


Вложение 521598Вложение 521600

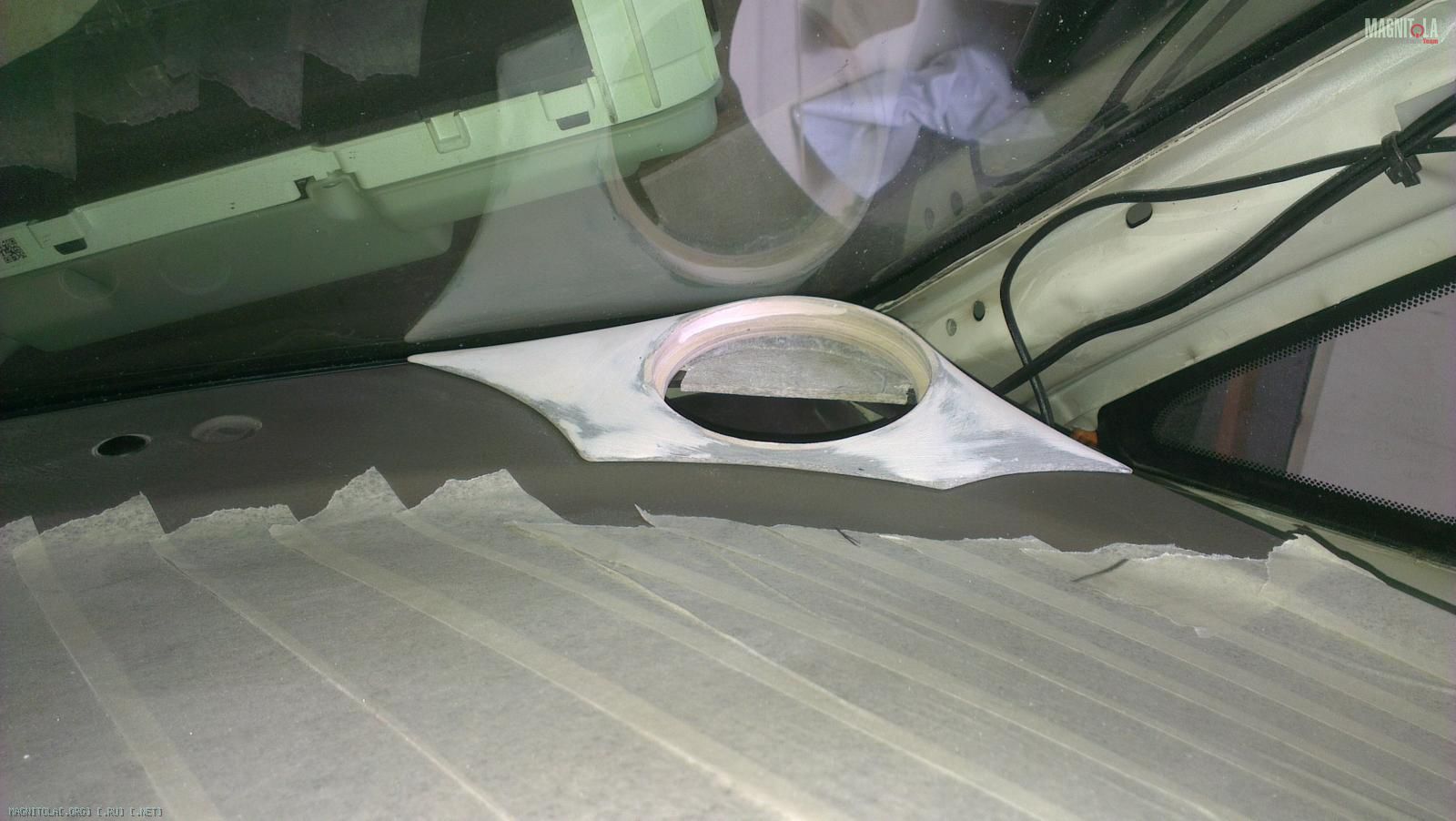

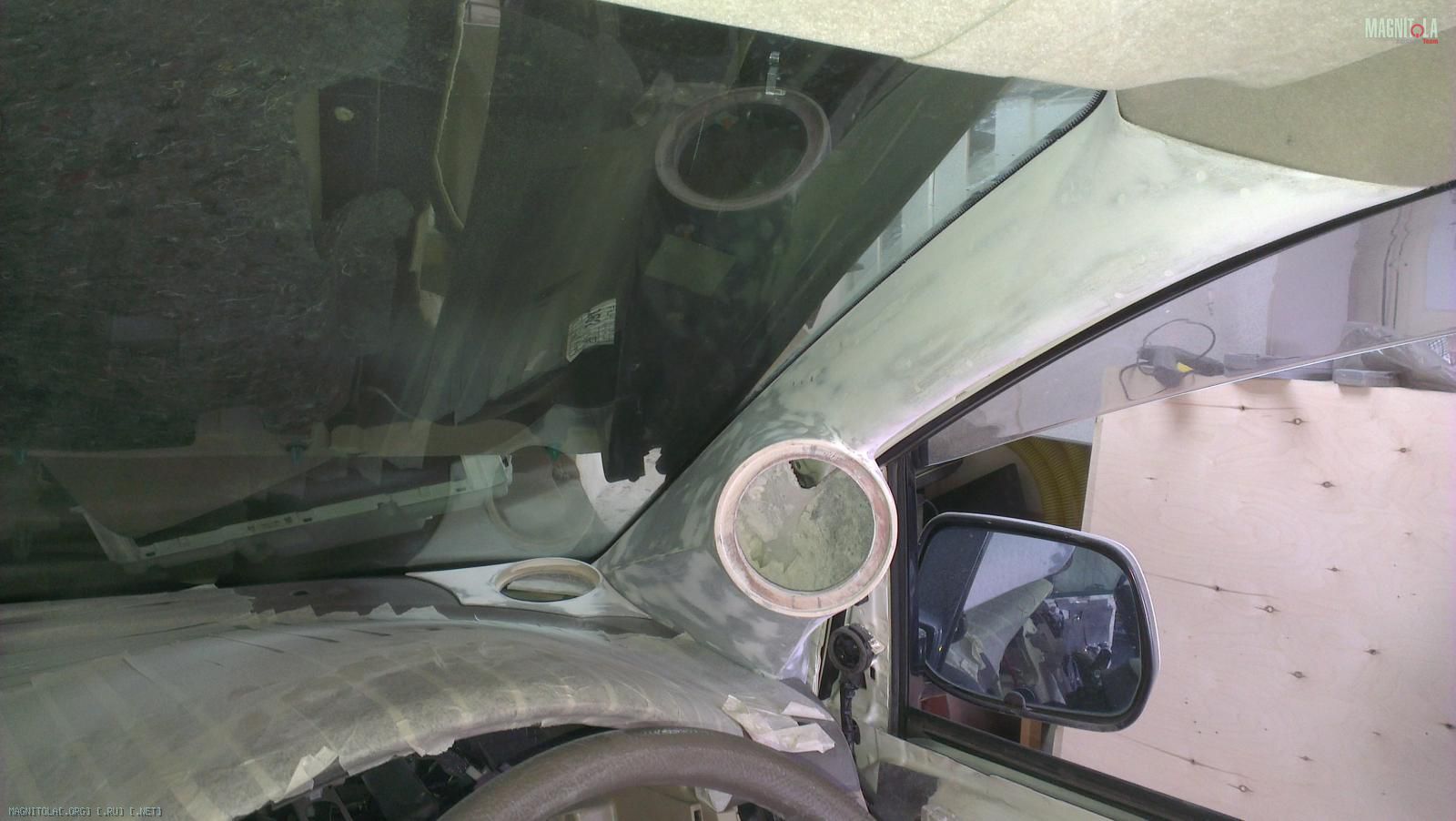

Далее идет в ход все тот же стекломат и шпатлевка.

Вложение 521602

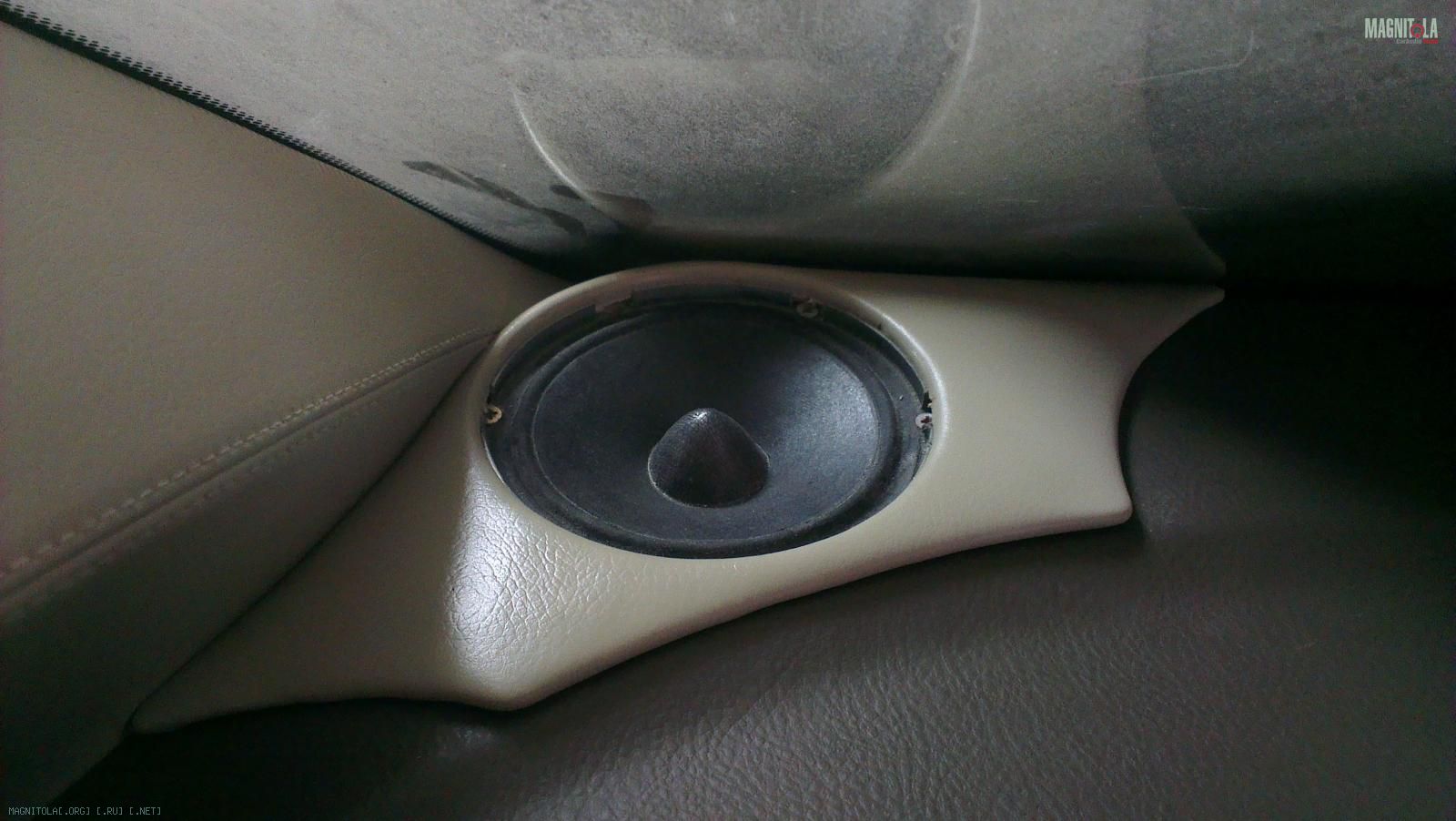

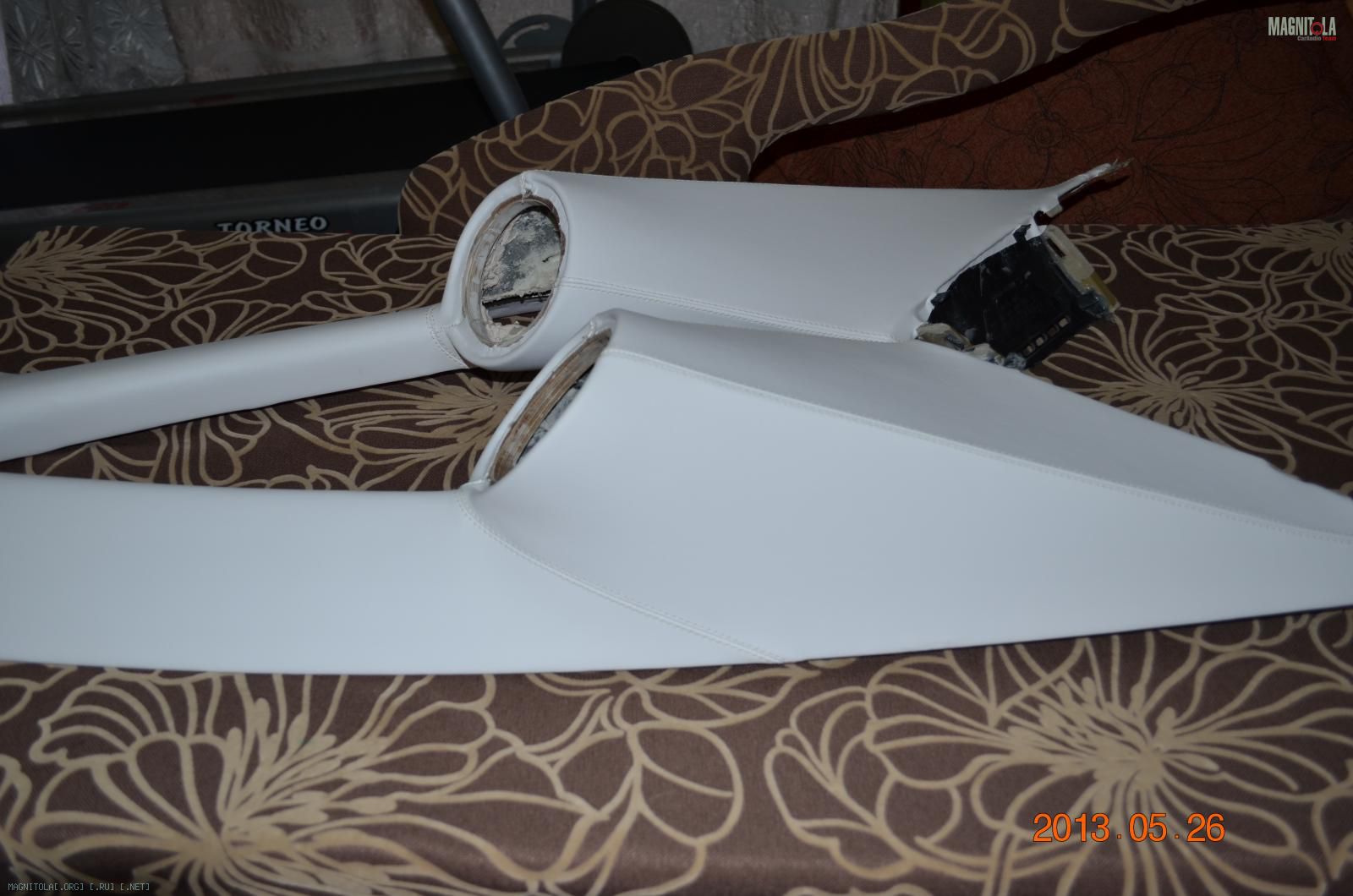

Для сохранения эстетики салона, все детали перетягивались белым винилом, а в дальнейшем красились в цвет пластика.


Вложение 521604Вложение 521606

Цитата:

---

Сообщение от "Сан Саныч"

Для сохранения эстетики салона, все детали перетягивались белым винилом, а в дальнейшем красились в цвет пластика.

---

Это гениально! Что за краску использовали? Не боитесь, что облупится со временем?

Все усилительно-сабвуферное хозяйство будет располагаться в багажном отделении. К сожалению с третьим рядом пришлось расстаться для размещения всего этого добра.

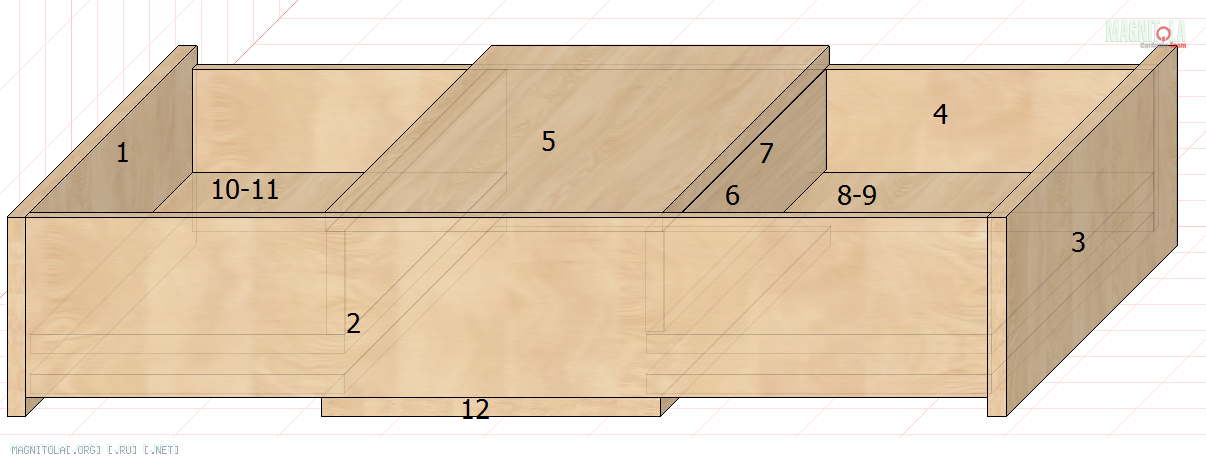

Для большего понимания и точного расчета, смоделируем всю конструкцию.

Вложение 521690

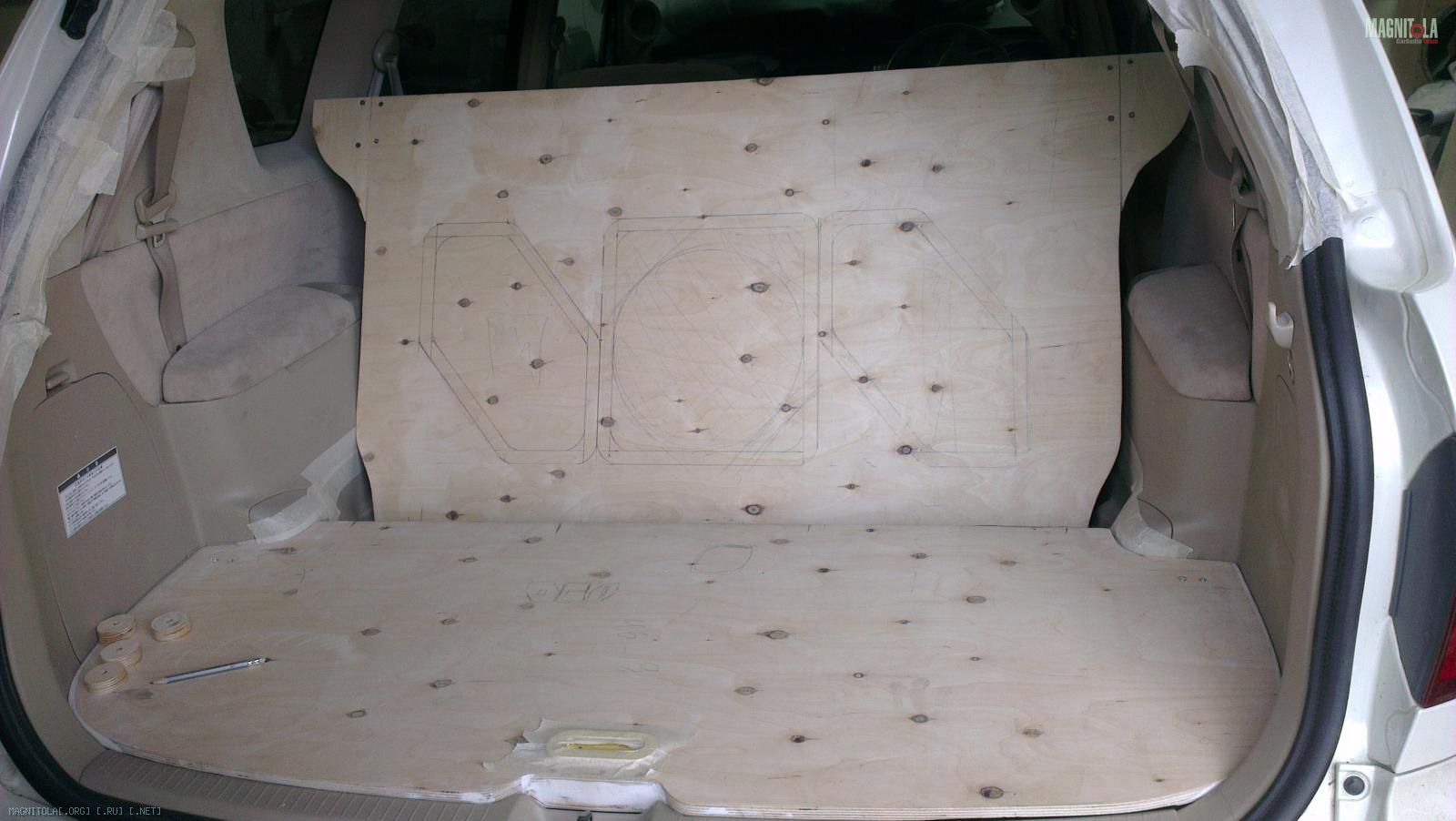

По заданным размерам, распускаем фанеру и собираем короб.

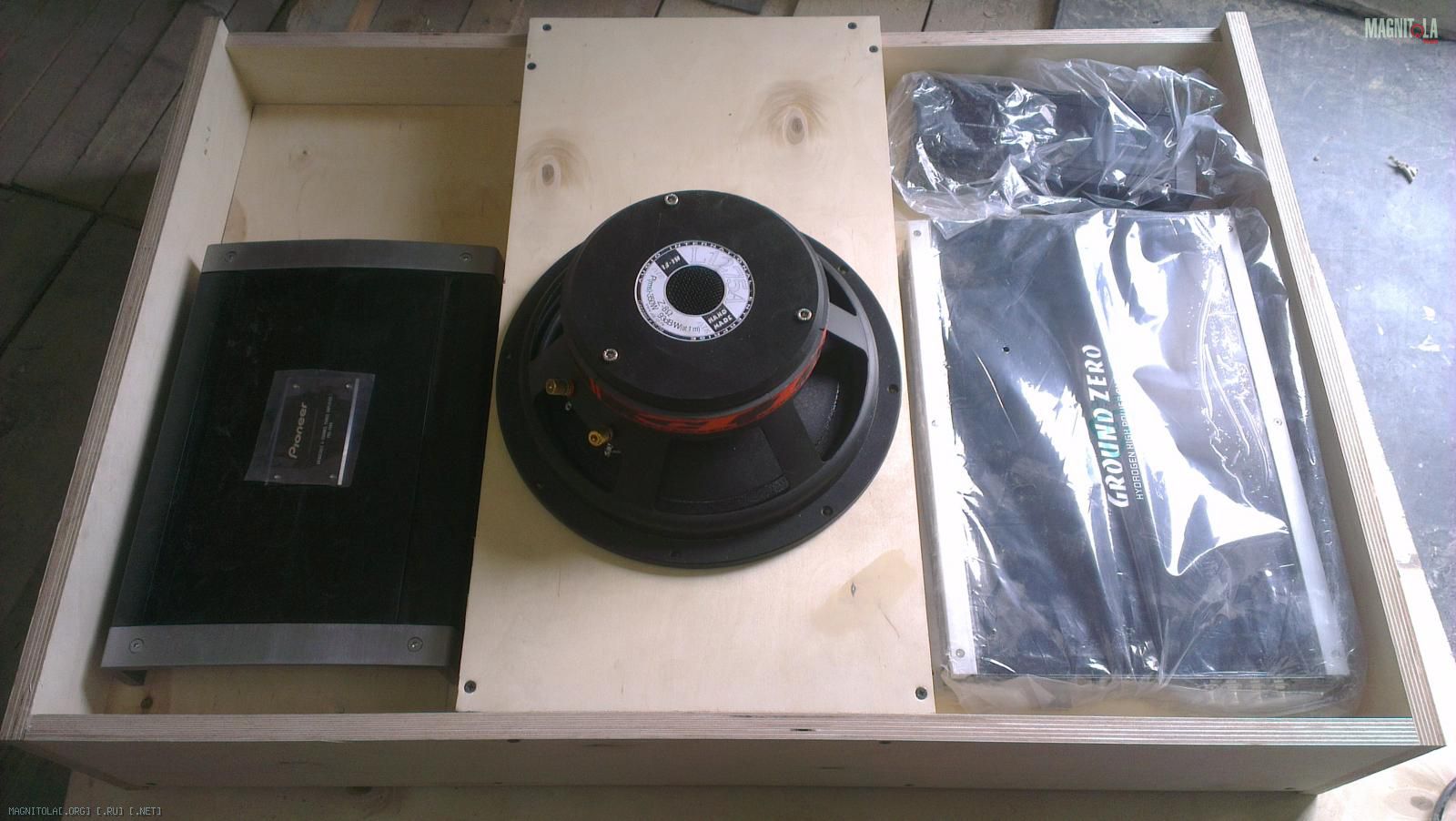

Проверяем точность расчетов, путем примерки.
Вложение 521692

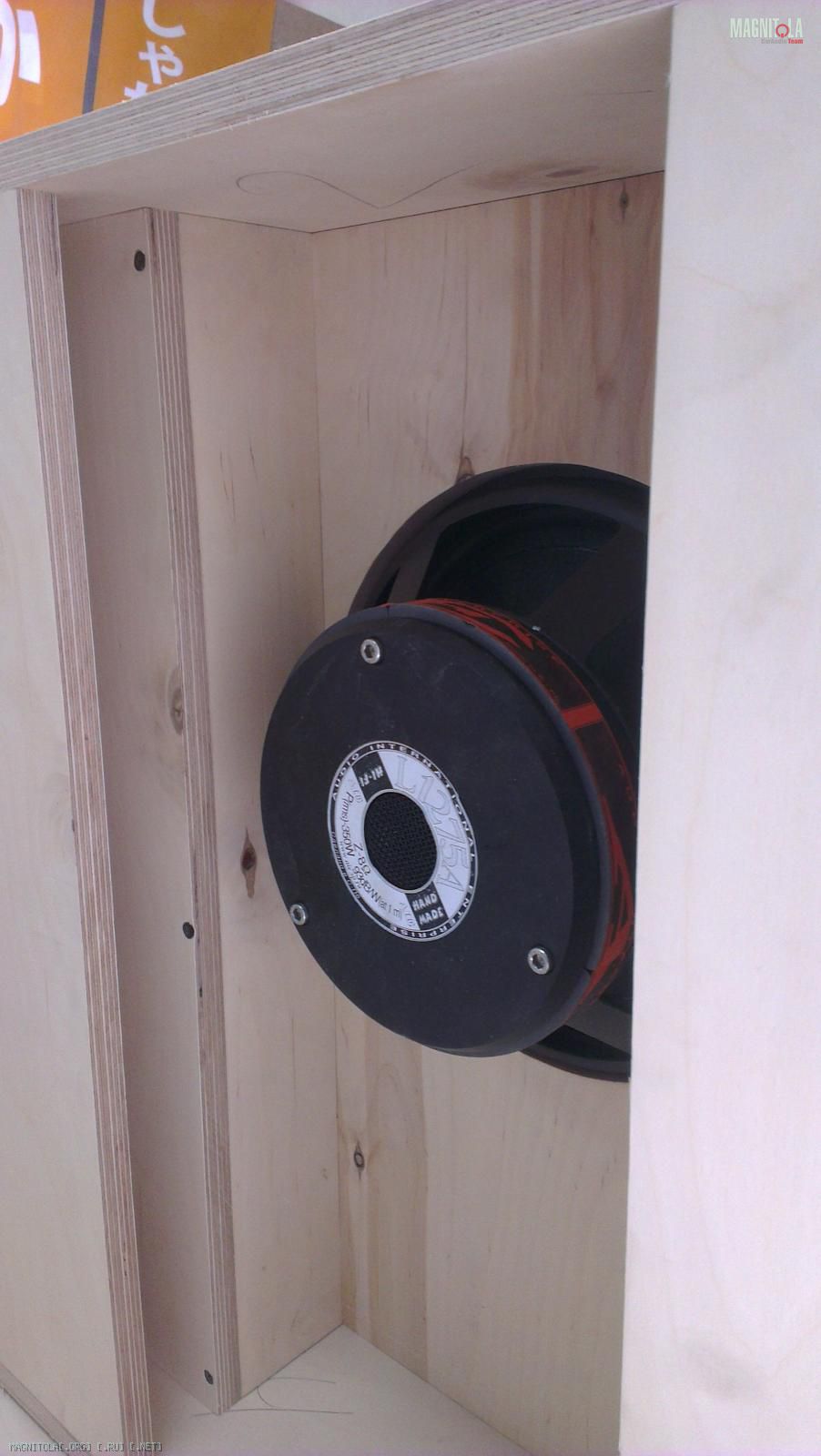

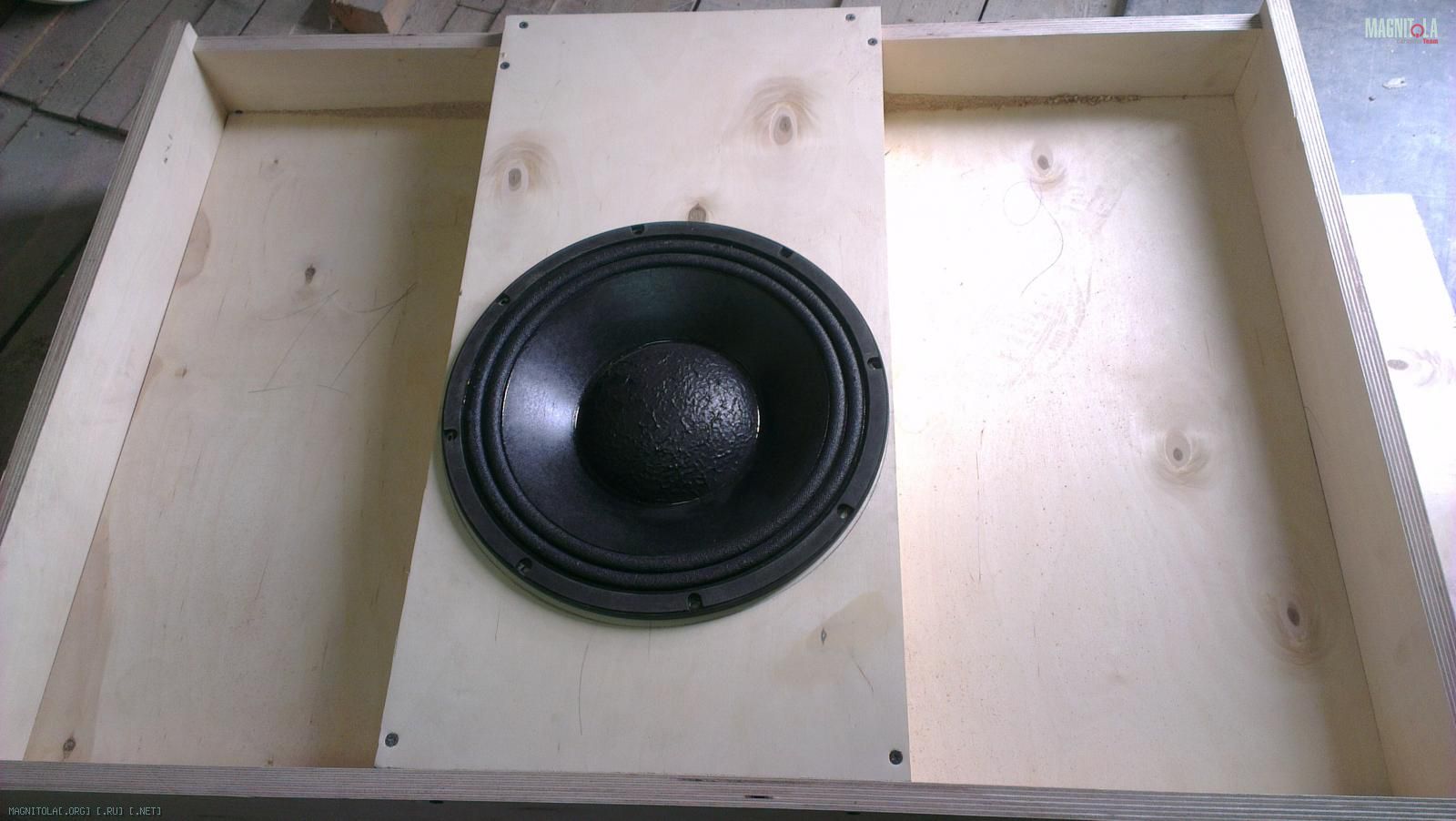

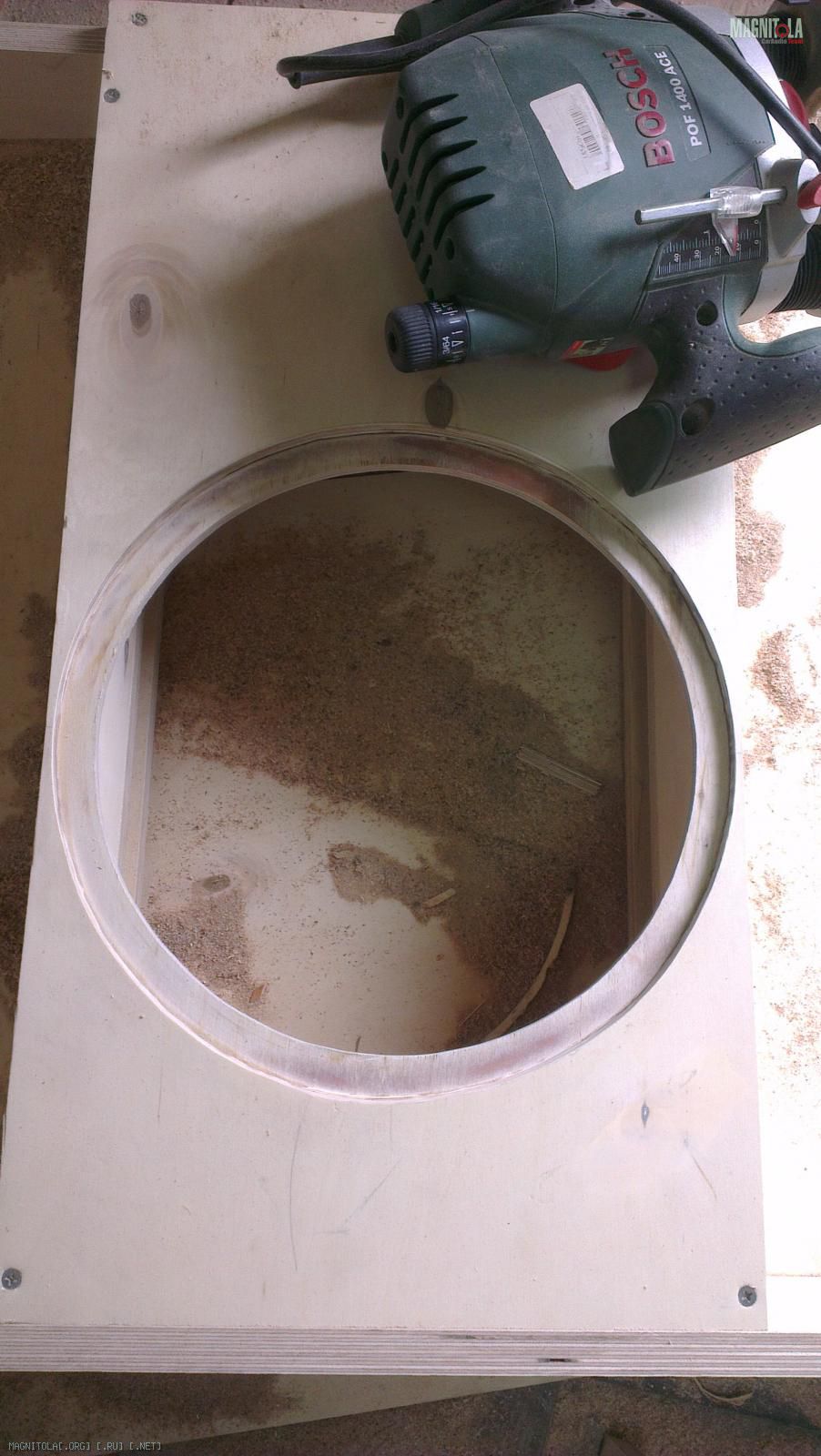

Фрезеровка посадочного места для НЧ динамика и снова примерка).
Вложение 521698Вложение 521694Вложение 521696Вложение 521700

Цитата:

---

Сообщение от fox proteus

Это гениально! Что за краску использовали? Не боитесь, что облупится со временем?

---

Есть маленький секрет. Перед покраской, деталь обрабатывается специальным грунтом и на мокрую красится. Краска въедается в винил прям в саму структуру, потом царапается сам винил но не краска.

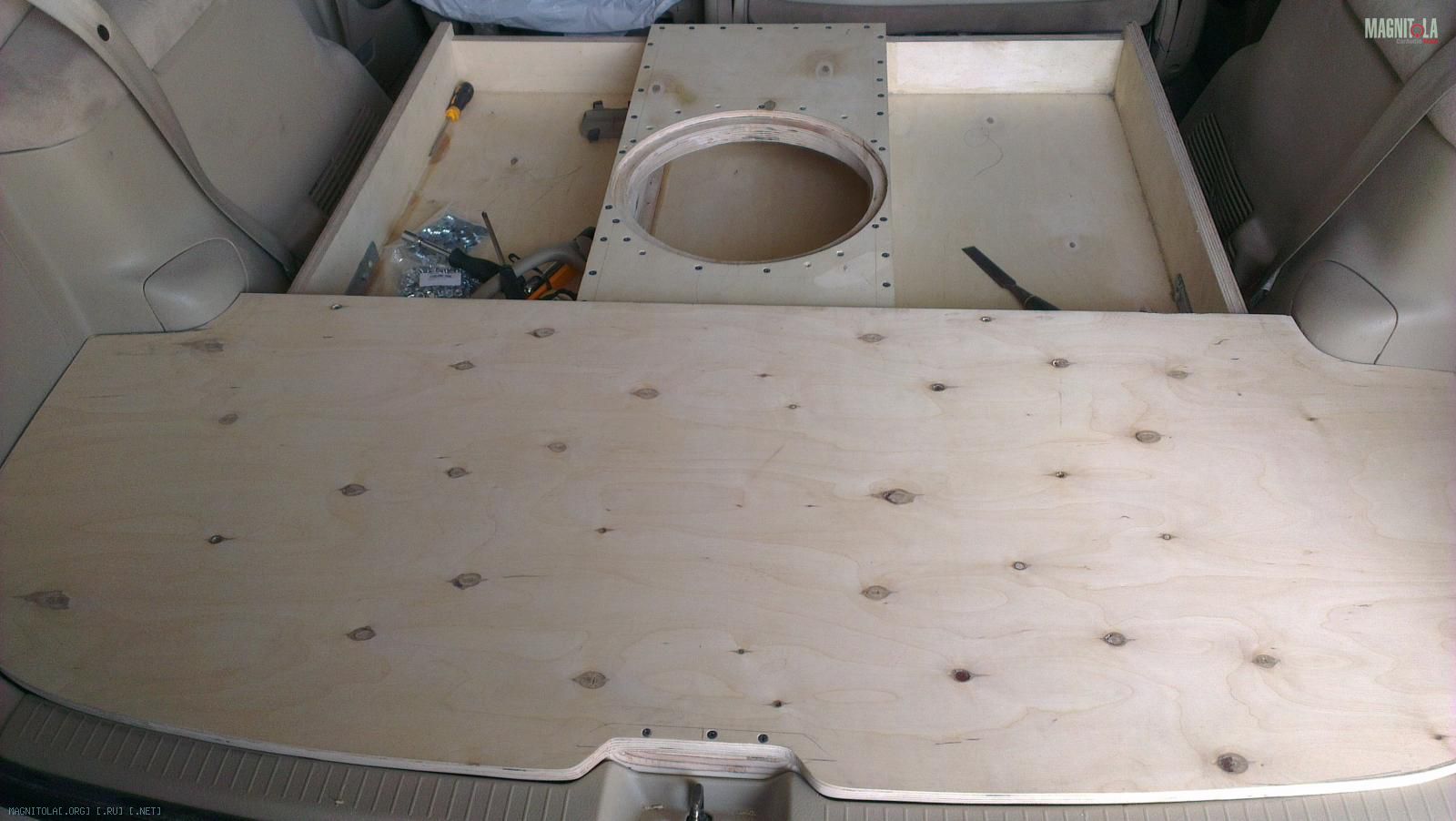

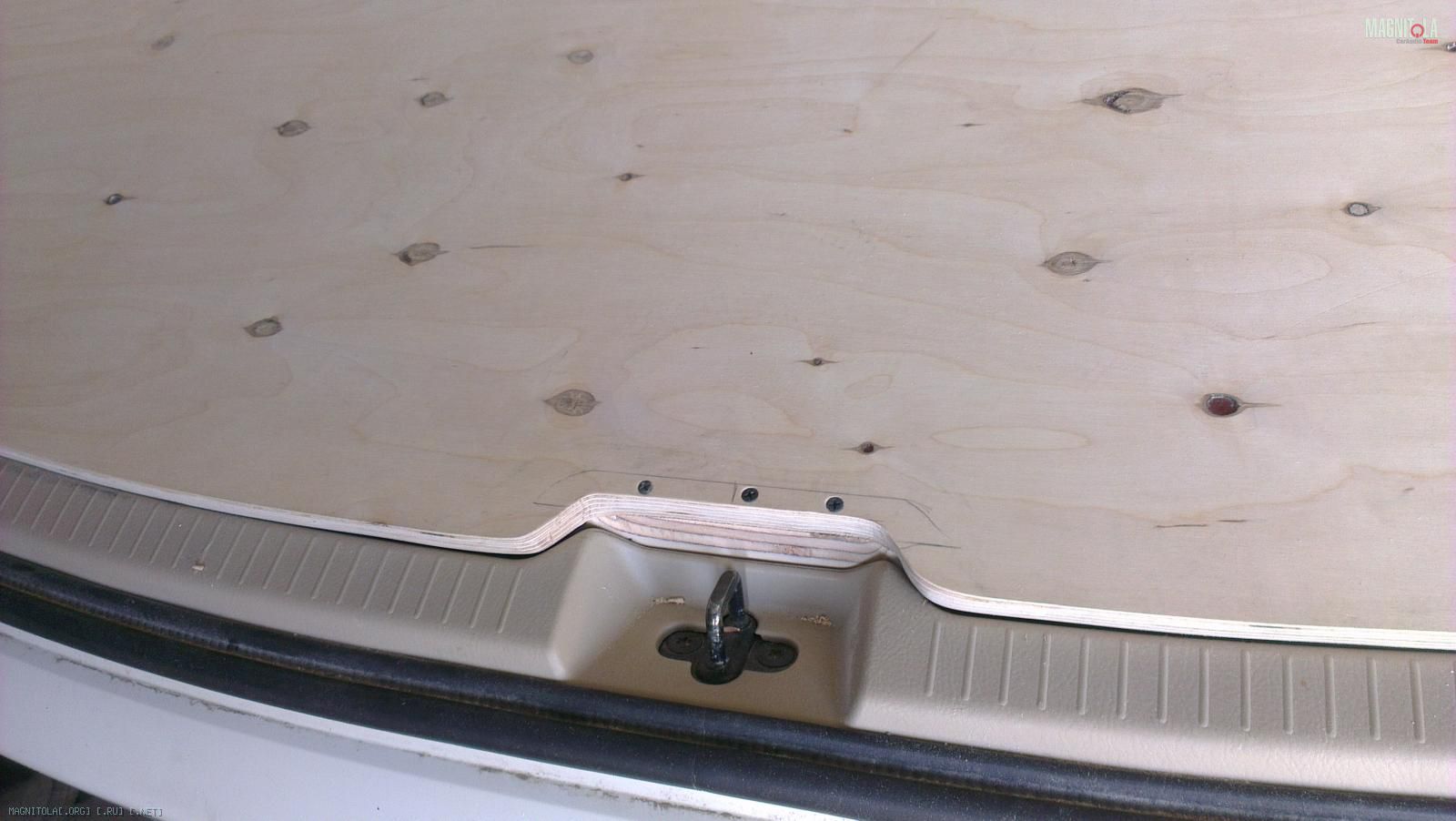

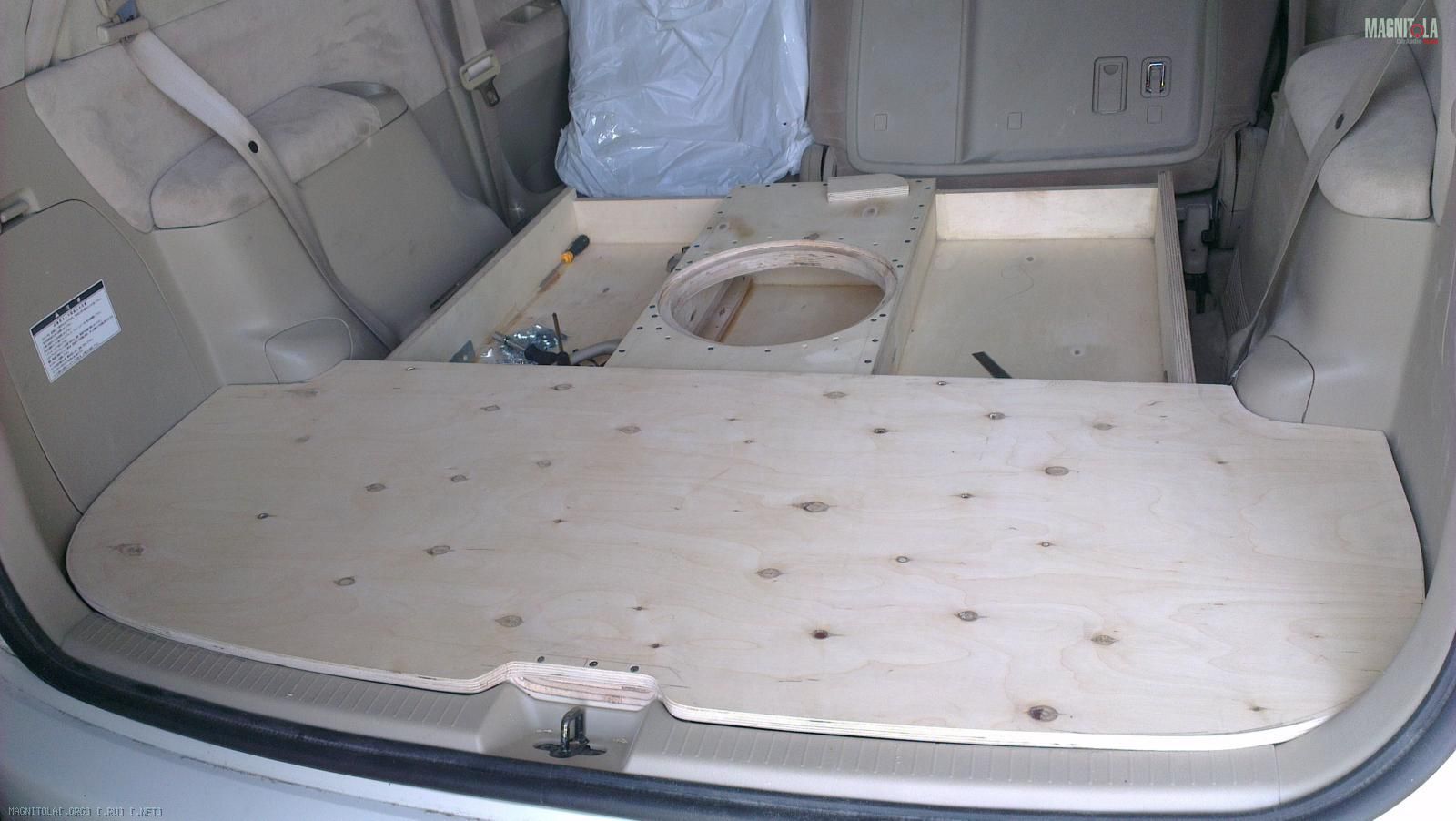

Проведем модернизацию крышки штатного отсека, точнее изготовим новую)


Вложение 521702Вложение 521704Вложение 521706

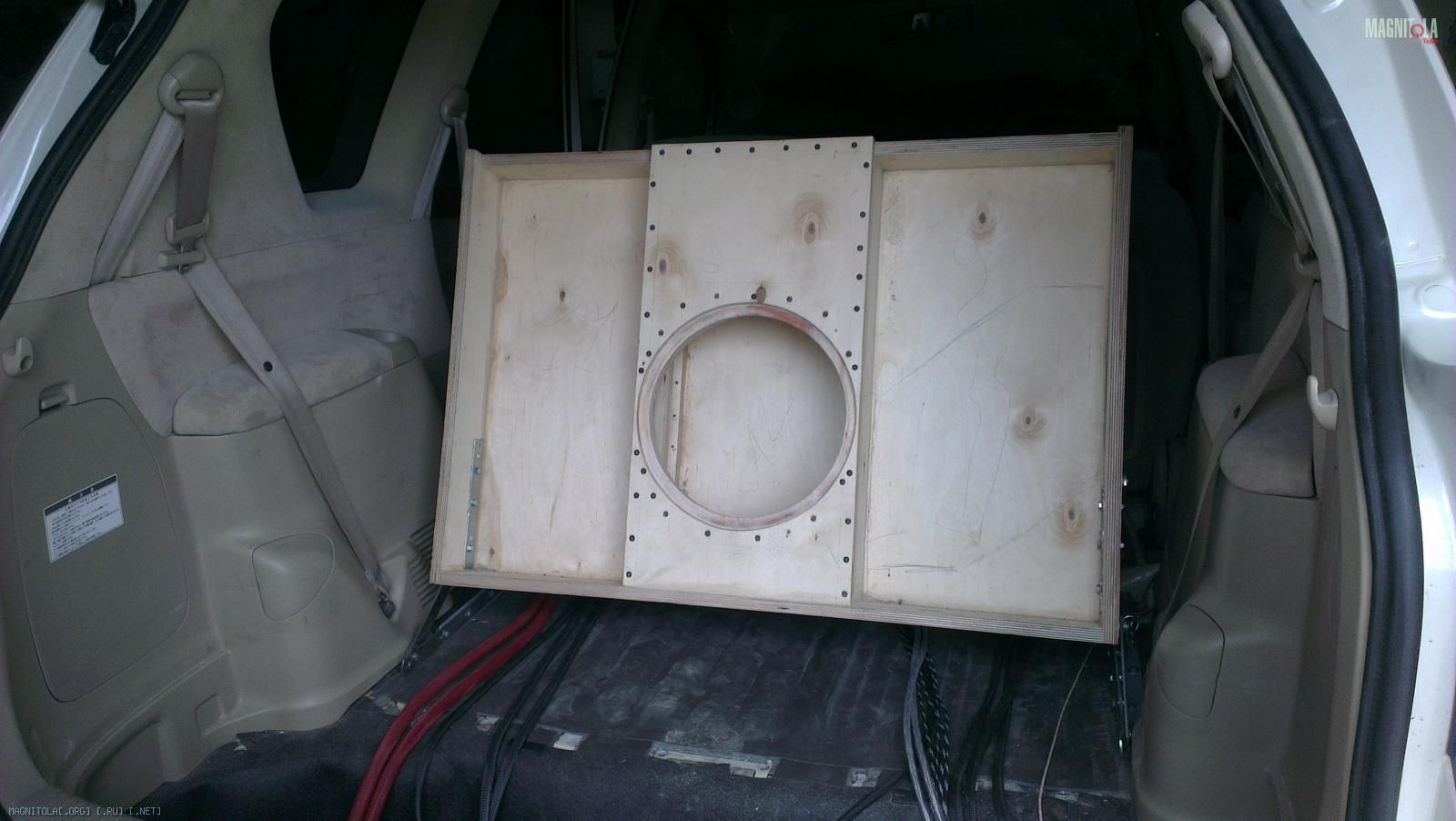

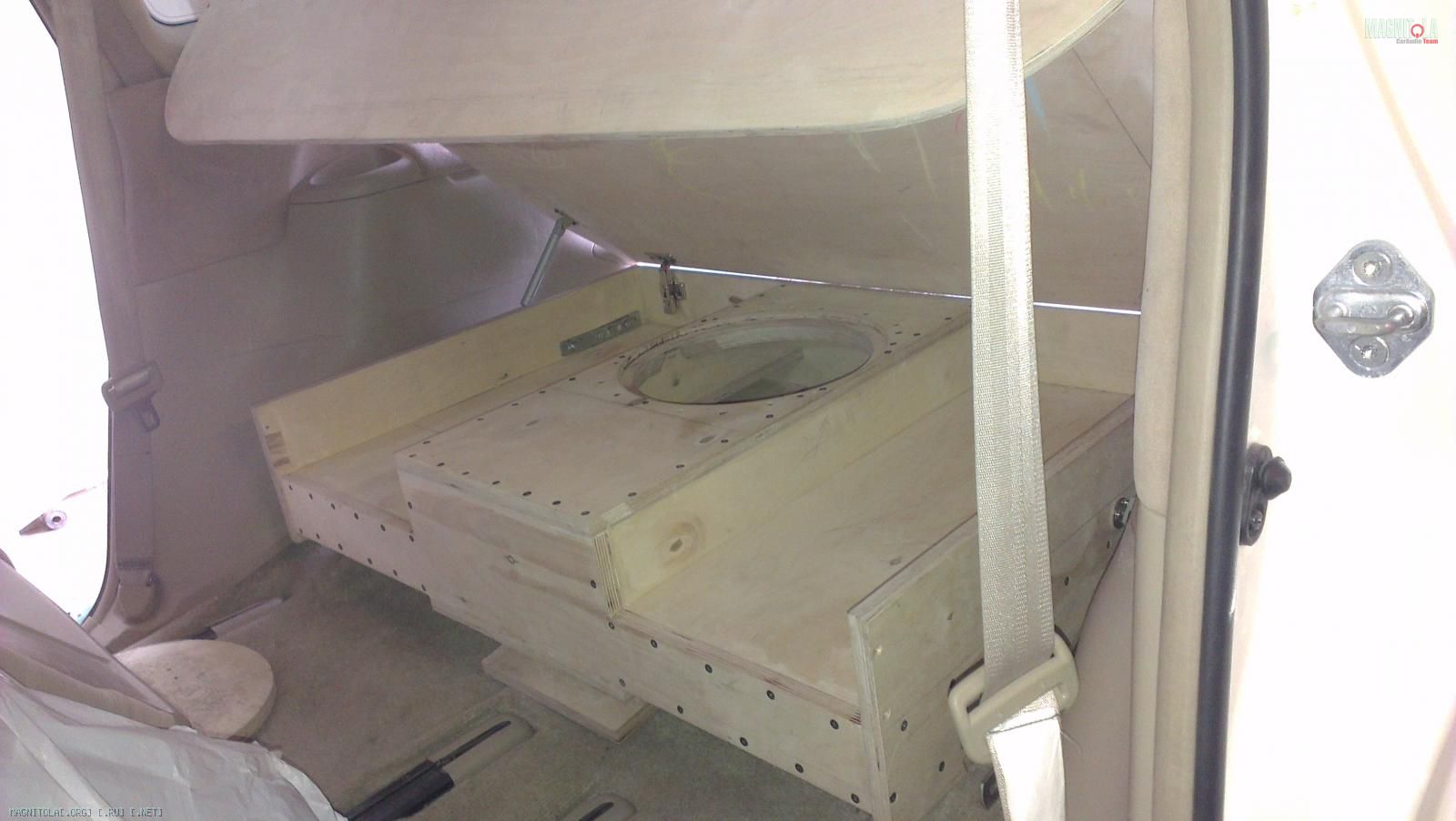

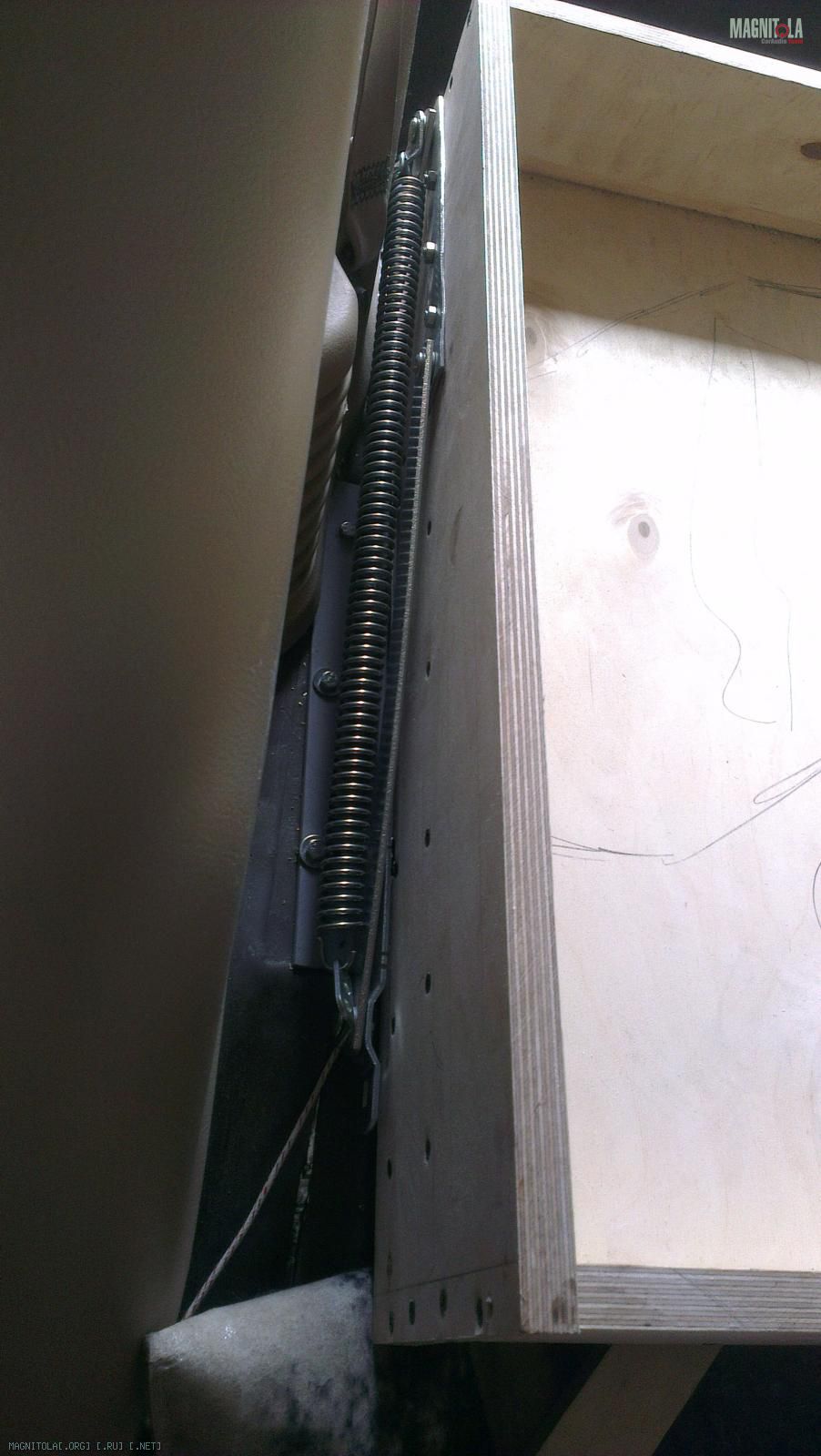

Забыл сказать, что вся конструкция будет подъемной

Вложение 521770Вложение 521772

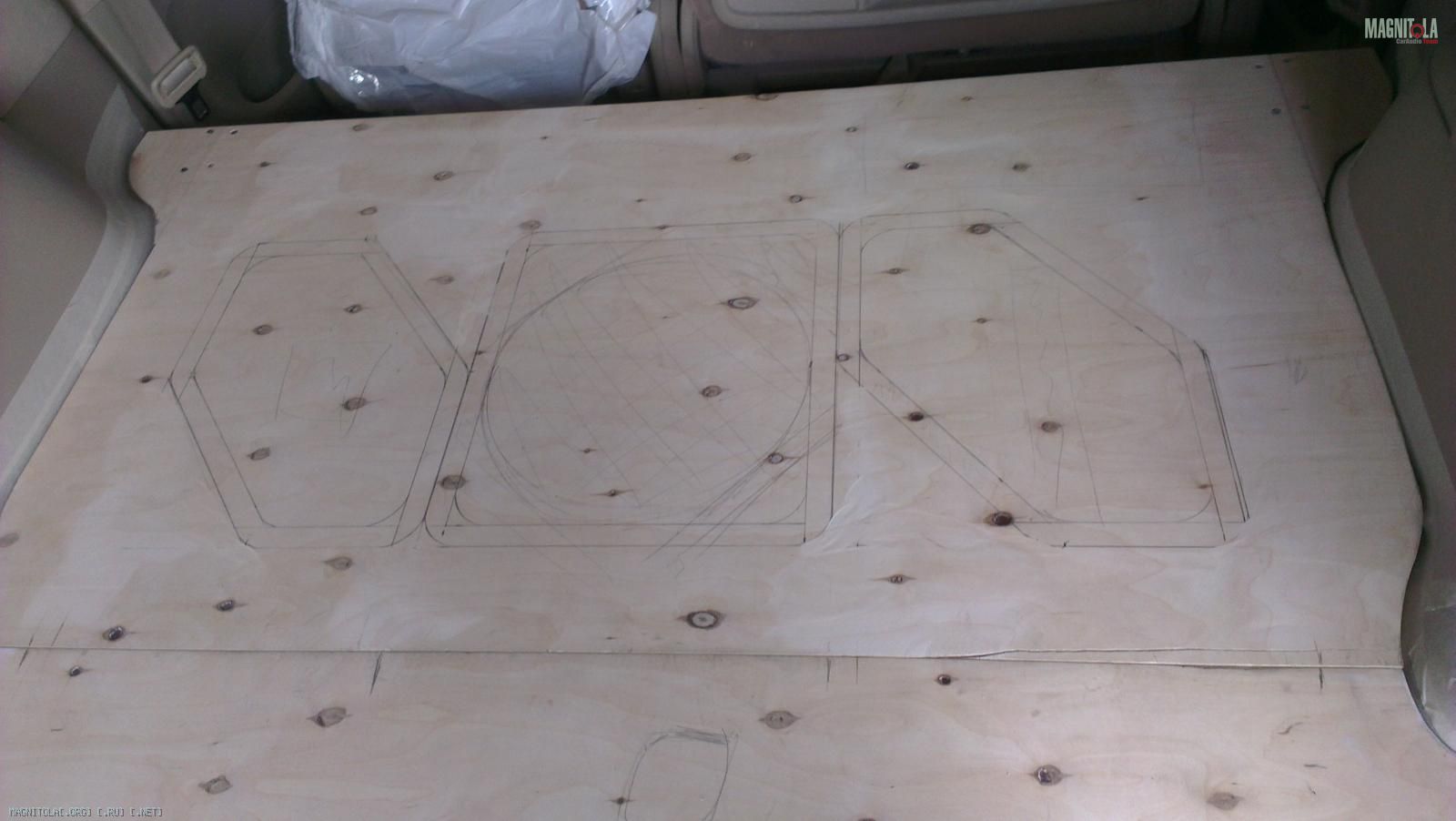

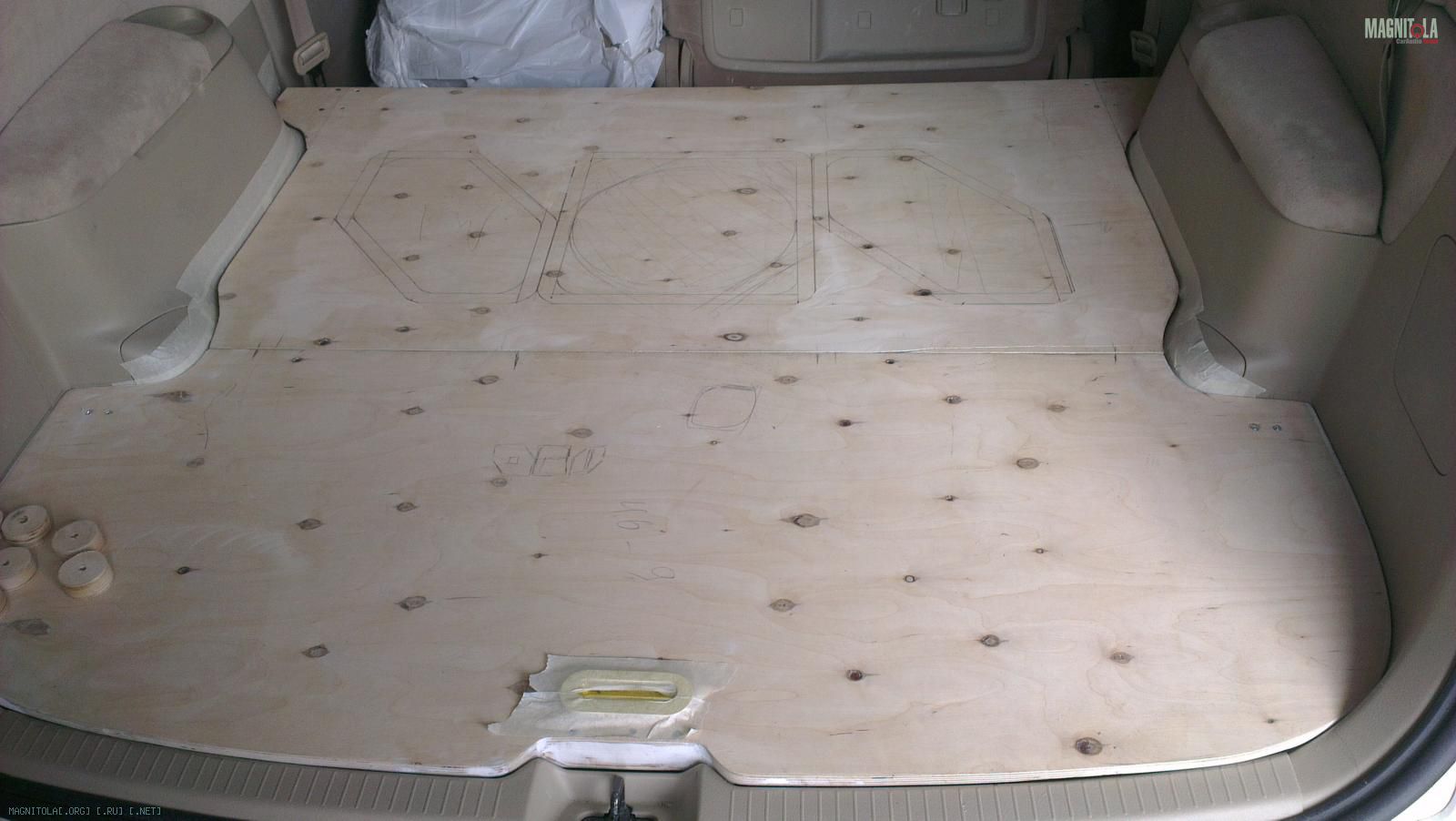

Следующая задача, это декоративная панель над сабвуфером и усилителями.
Вложение 521780Вложение 521782Вложение 521784

Для удобного доступа к усилителям и дистрибьютеру питания, фальшпанель тоже имеет подъемный механизм с фиксацией на газовых упорах.

Вложение 521802

Тут немного художеств попали в кадр, остались после посещения дочи))
Положительный заряд так сказать))
Вложение 521804

Вид с низу всей конструкции.
Вложение 521806

Диван-кровать))) А для чего поднимать? для обслуги, или для особого баса? Пружины на кочках скрипеть-греметь не будут?

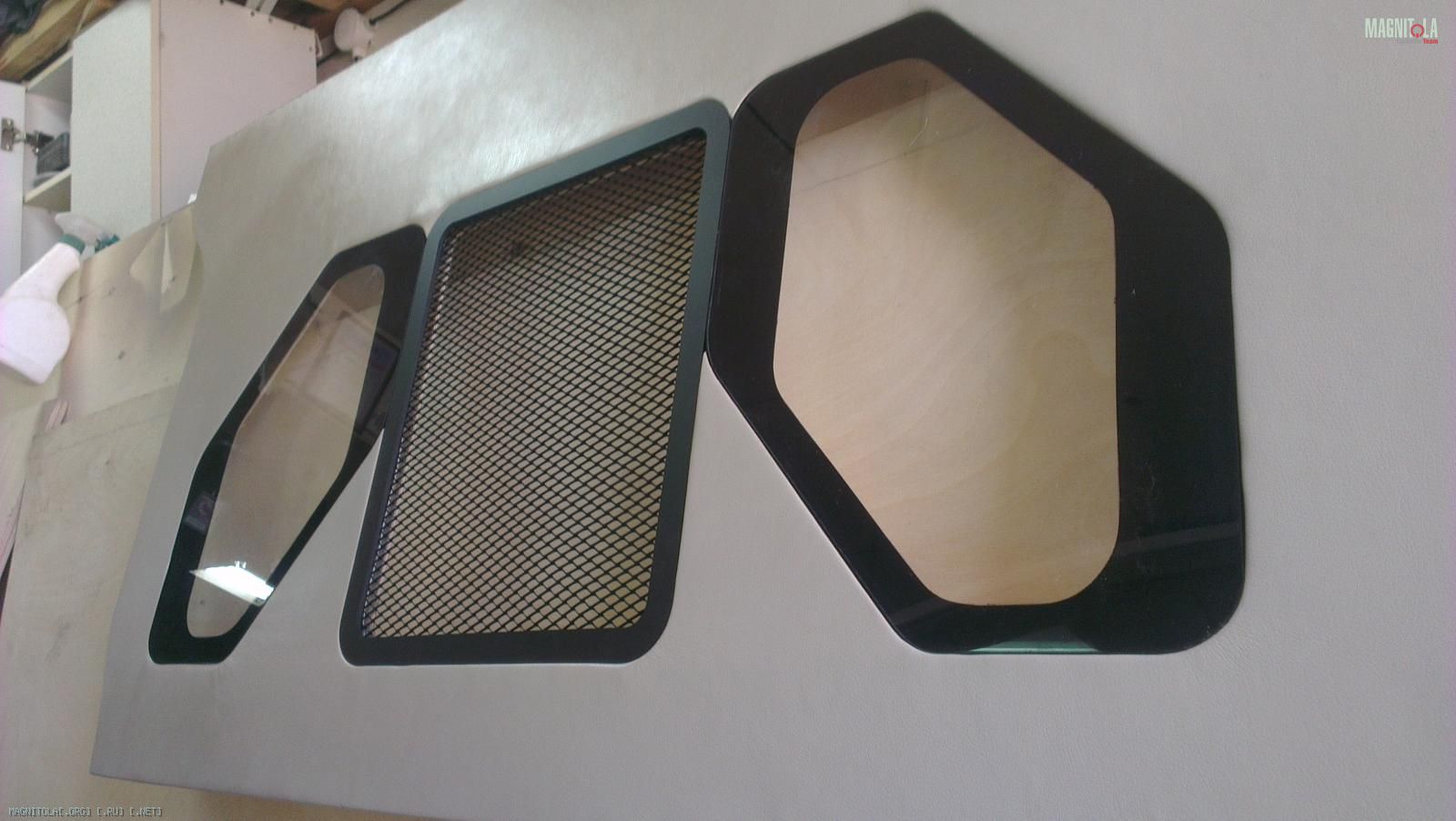

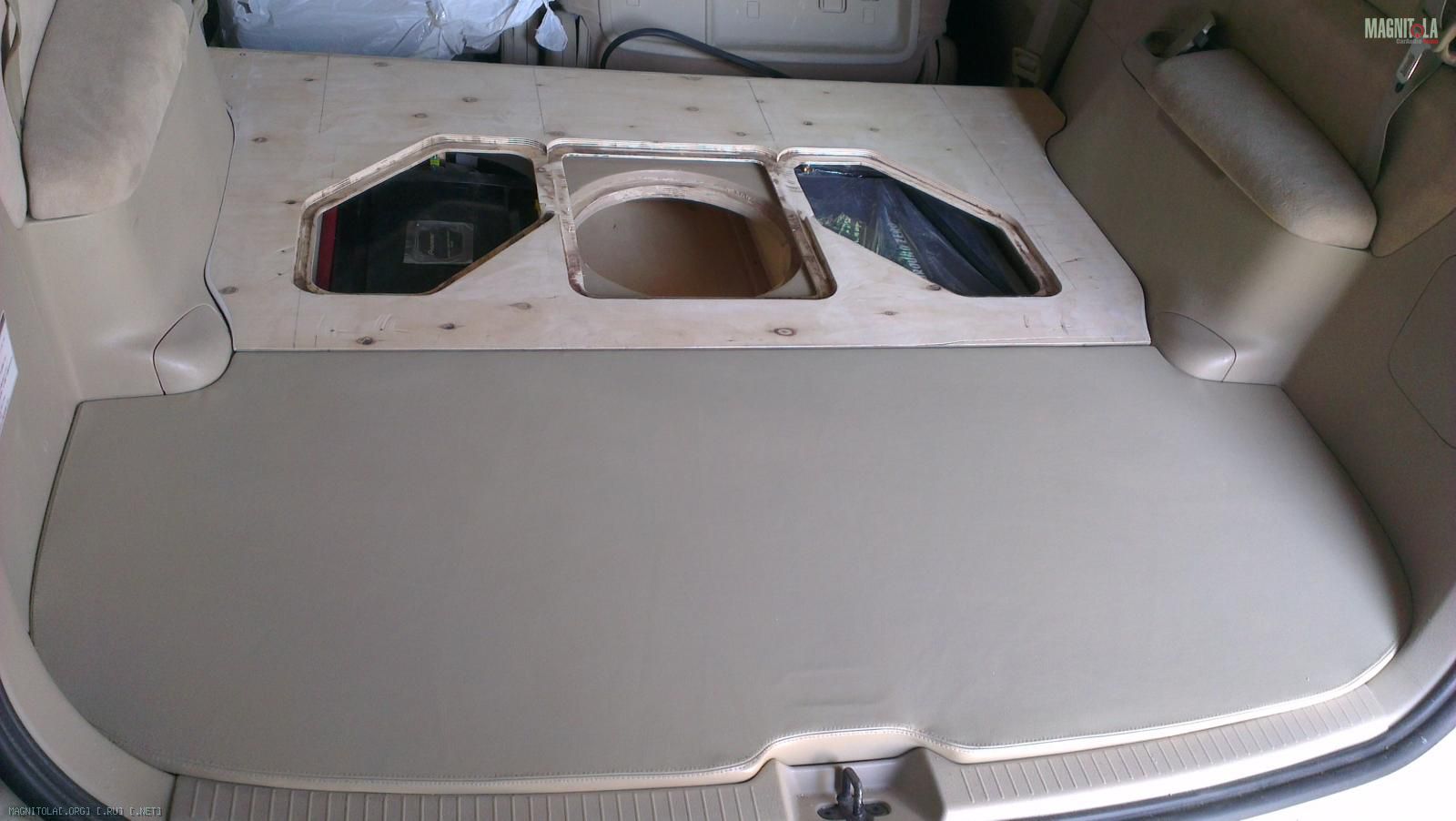

В фальш панели фрезеруем посадочные места для стекол и решетки сабвуфера.
Первая крышка уже перетянута и окрашена

Вложение 521812

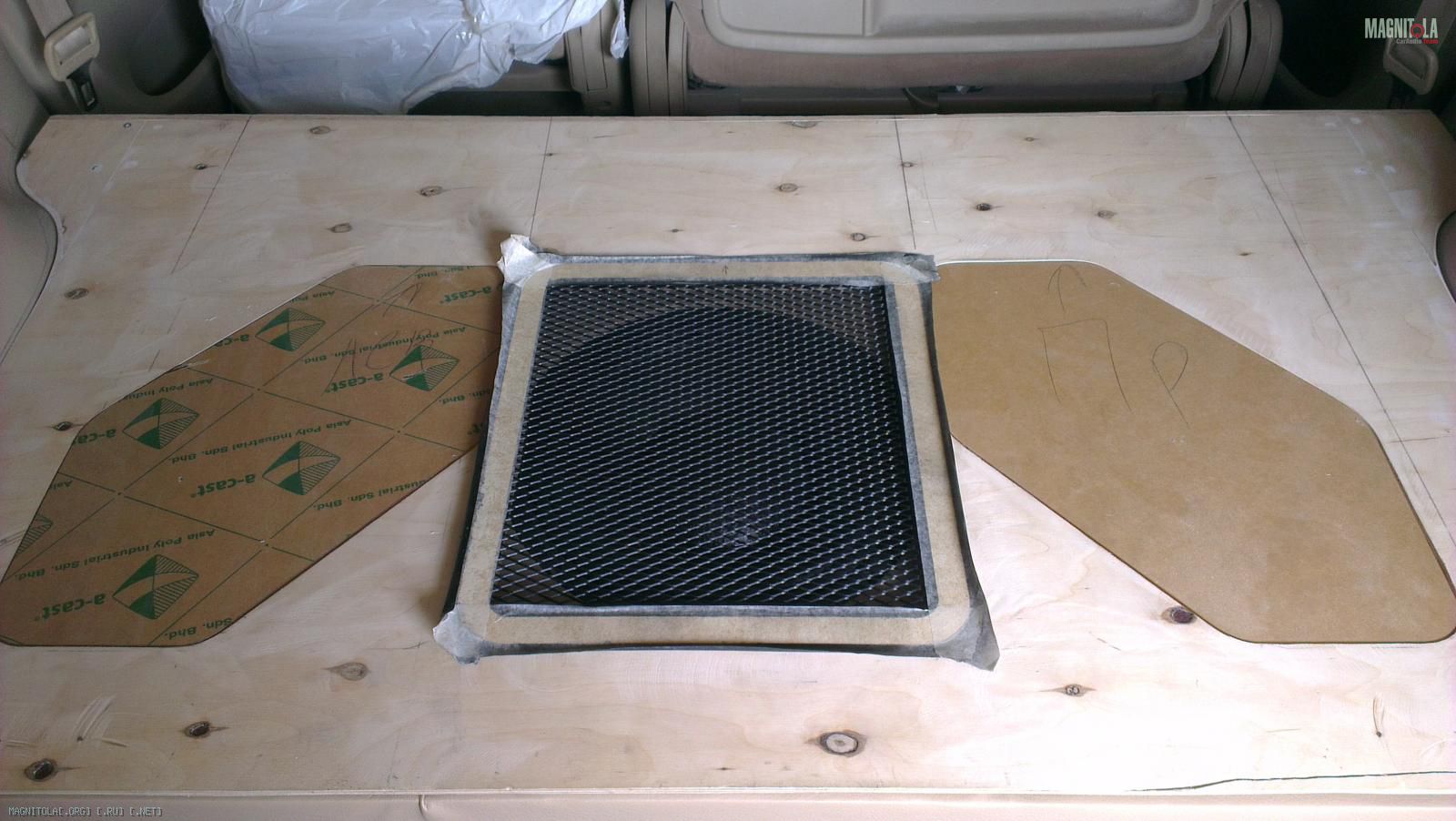

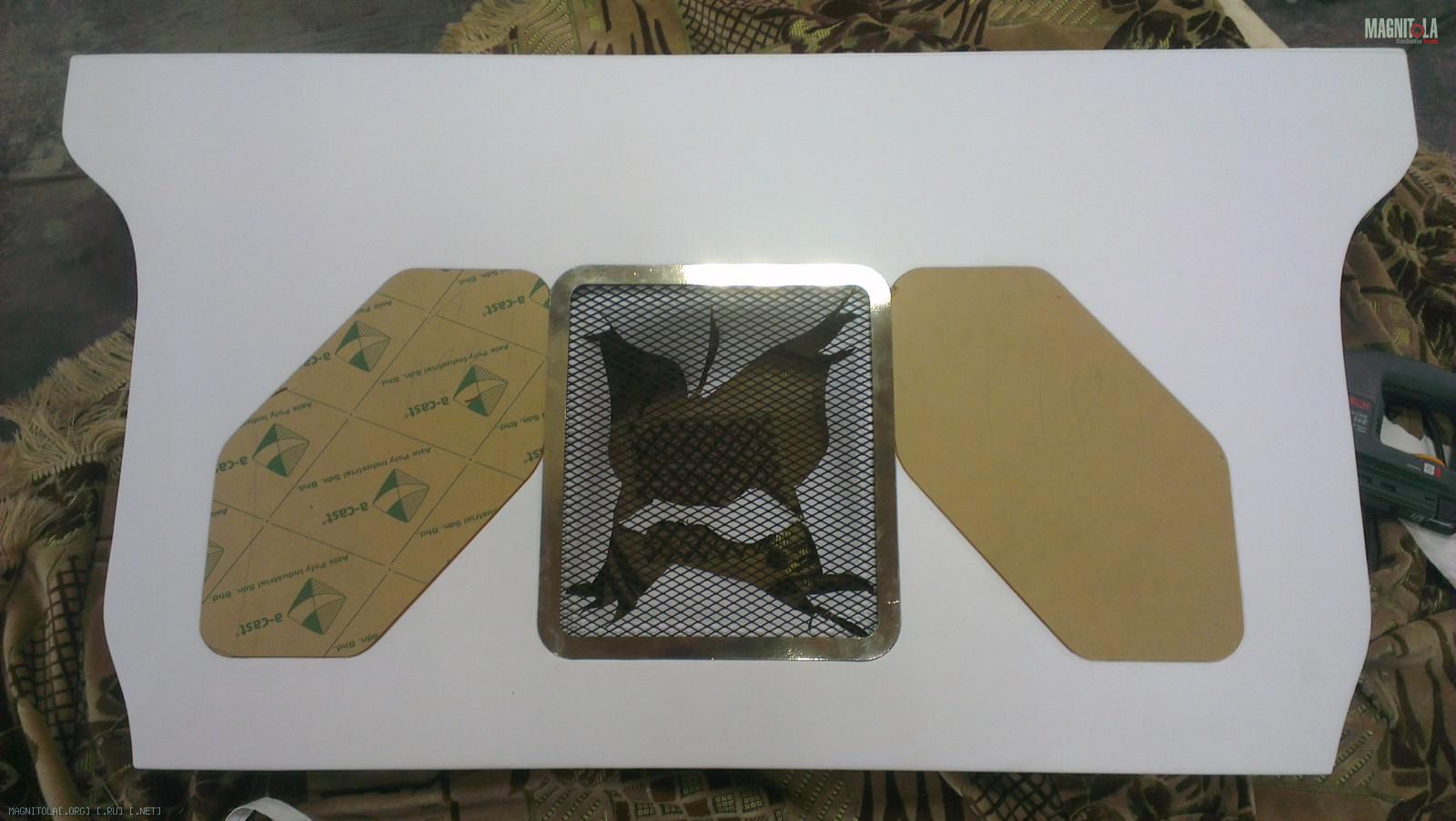

Проверяем точность посадочных месть и перетягиваем винилом.
Вложение 521814Вложение 521816


Красим и опять примеряем.
Убеждаемся что все хорошо и убираем.
Вложение 521818

Цитата:

---

Сообщение от fox proteus

Диван-кровать))) А для чего поднимать? для обслуги, или для особого баса? Пружины на кочках скрипеть-греметь не будут?

---

Подъемный механизм исключительно для обслуживания компонентов и для привлечения внимания так сказать!)

Красиво, блин! А расположение СЧ и ВЧ на глаз или на слух выбрано?

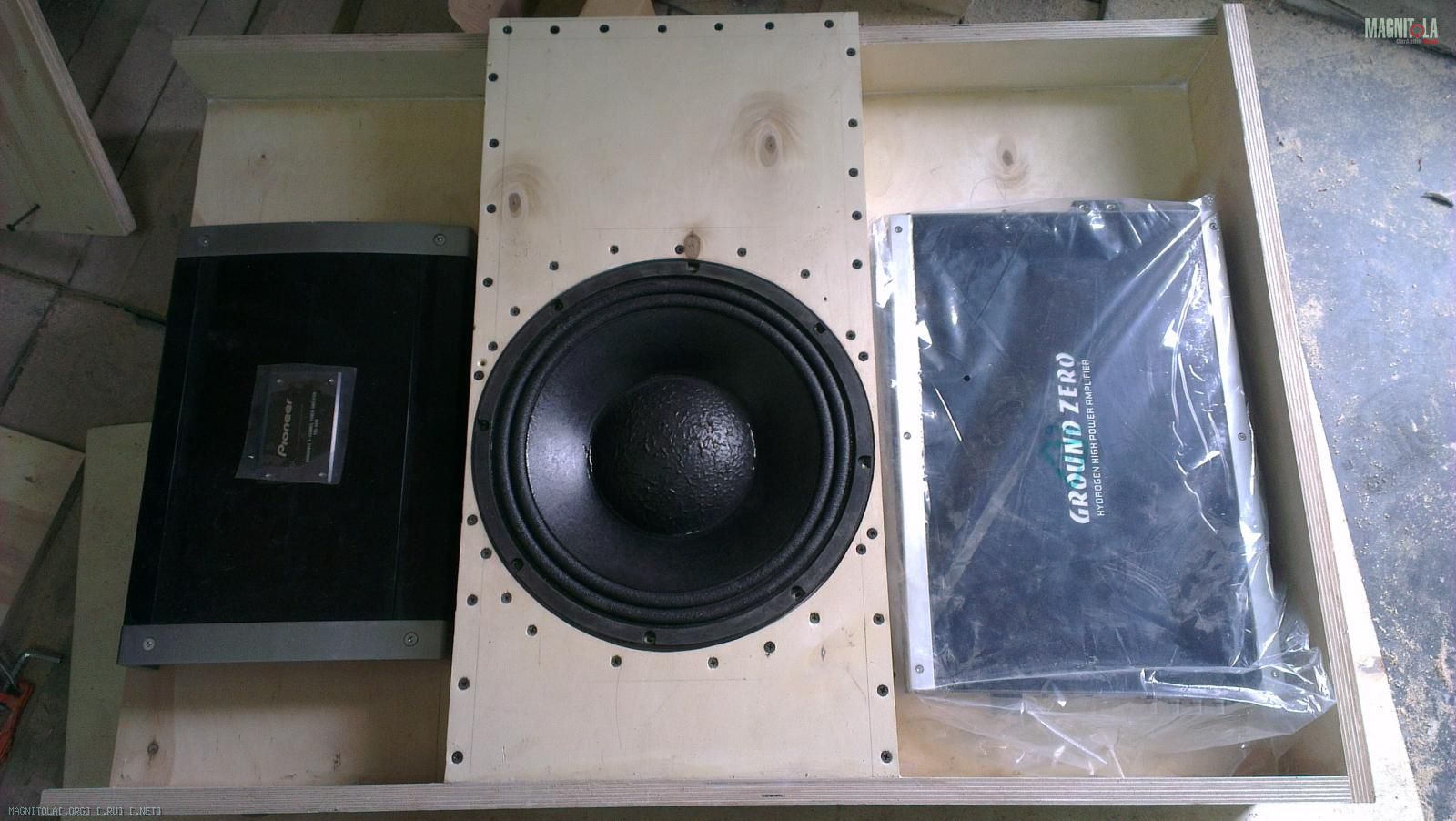

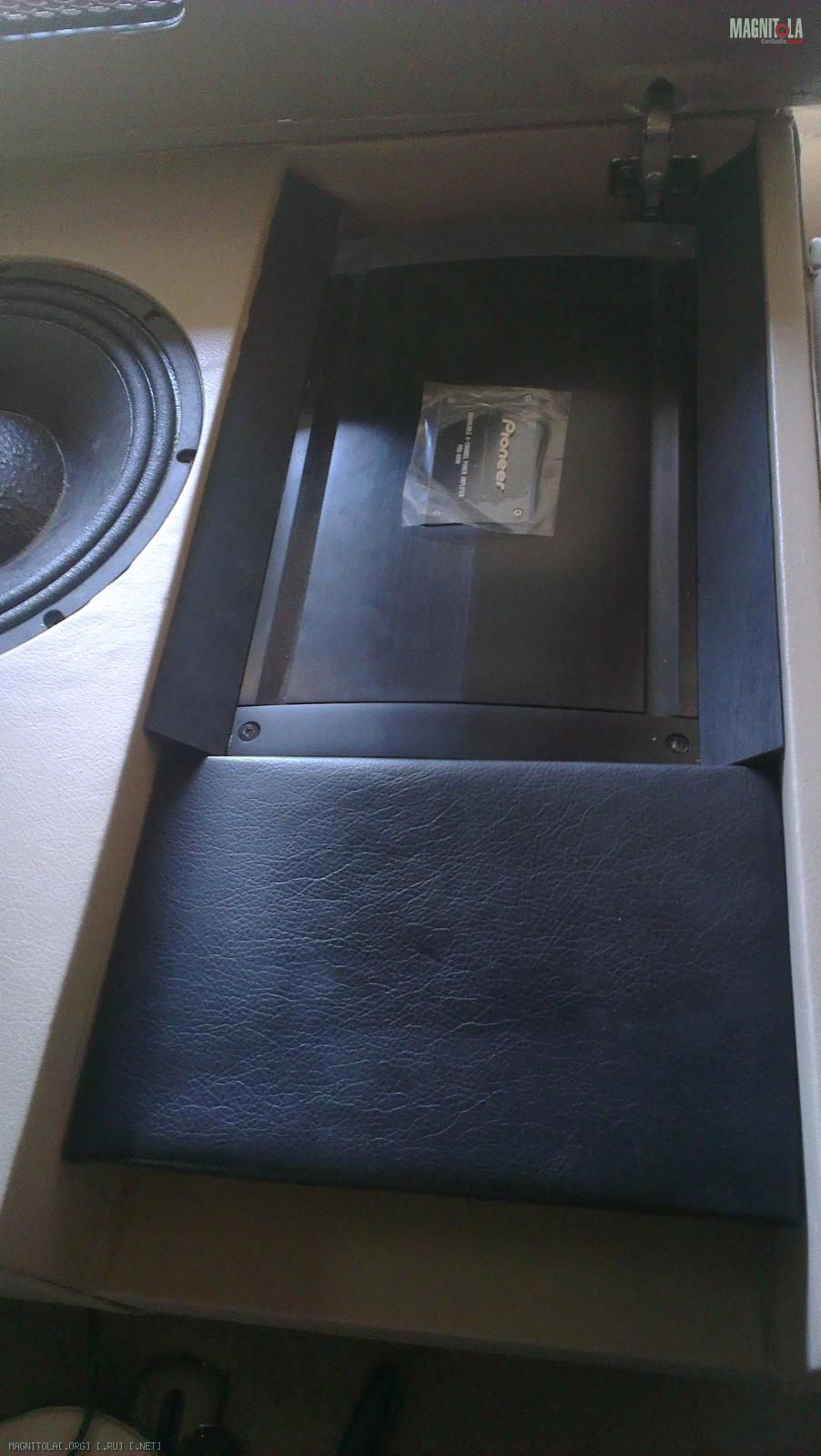

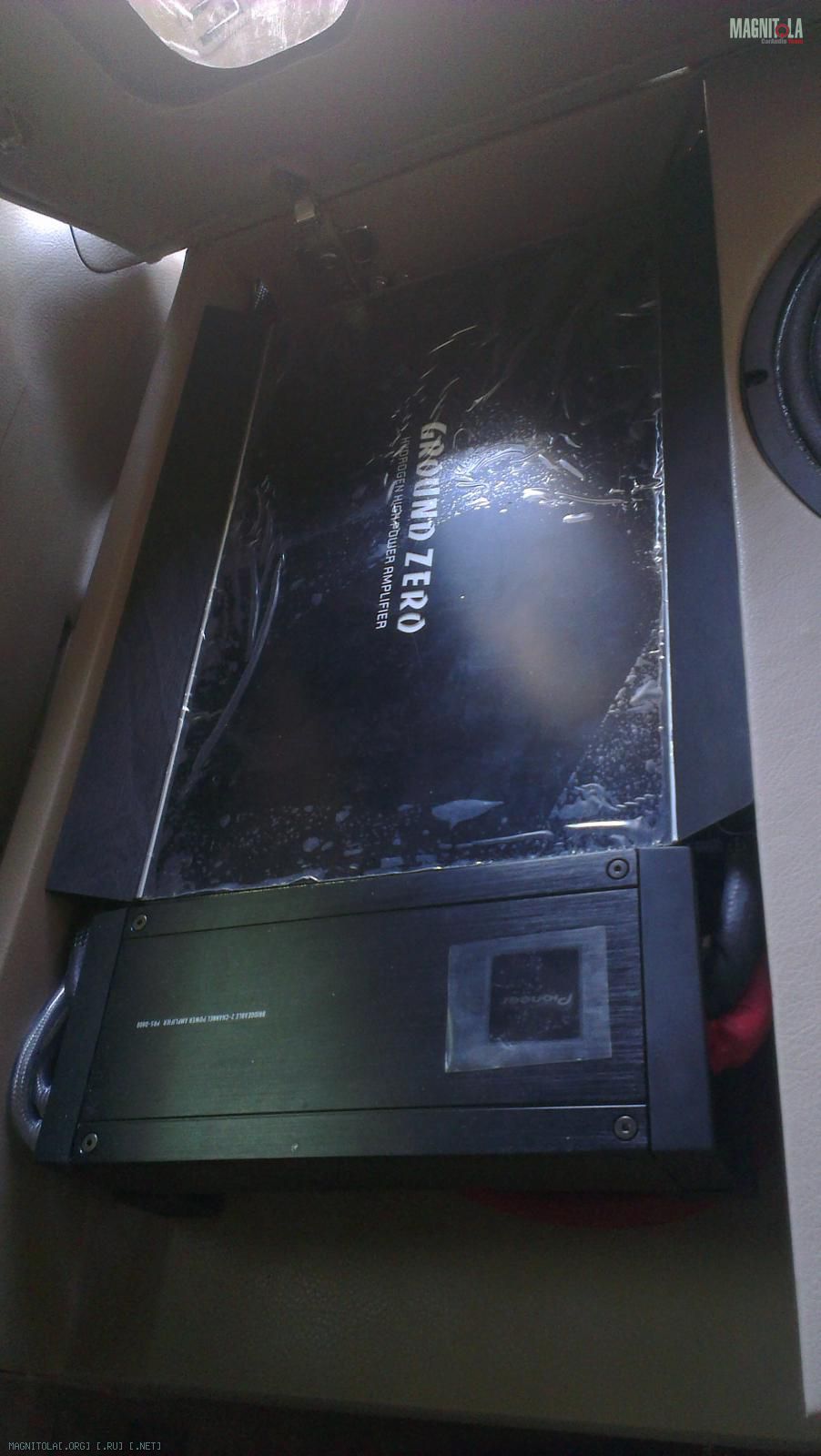

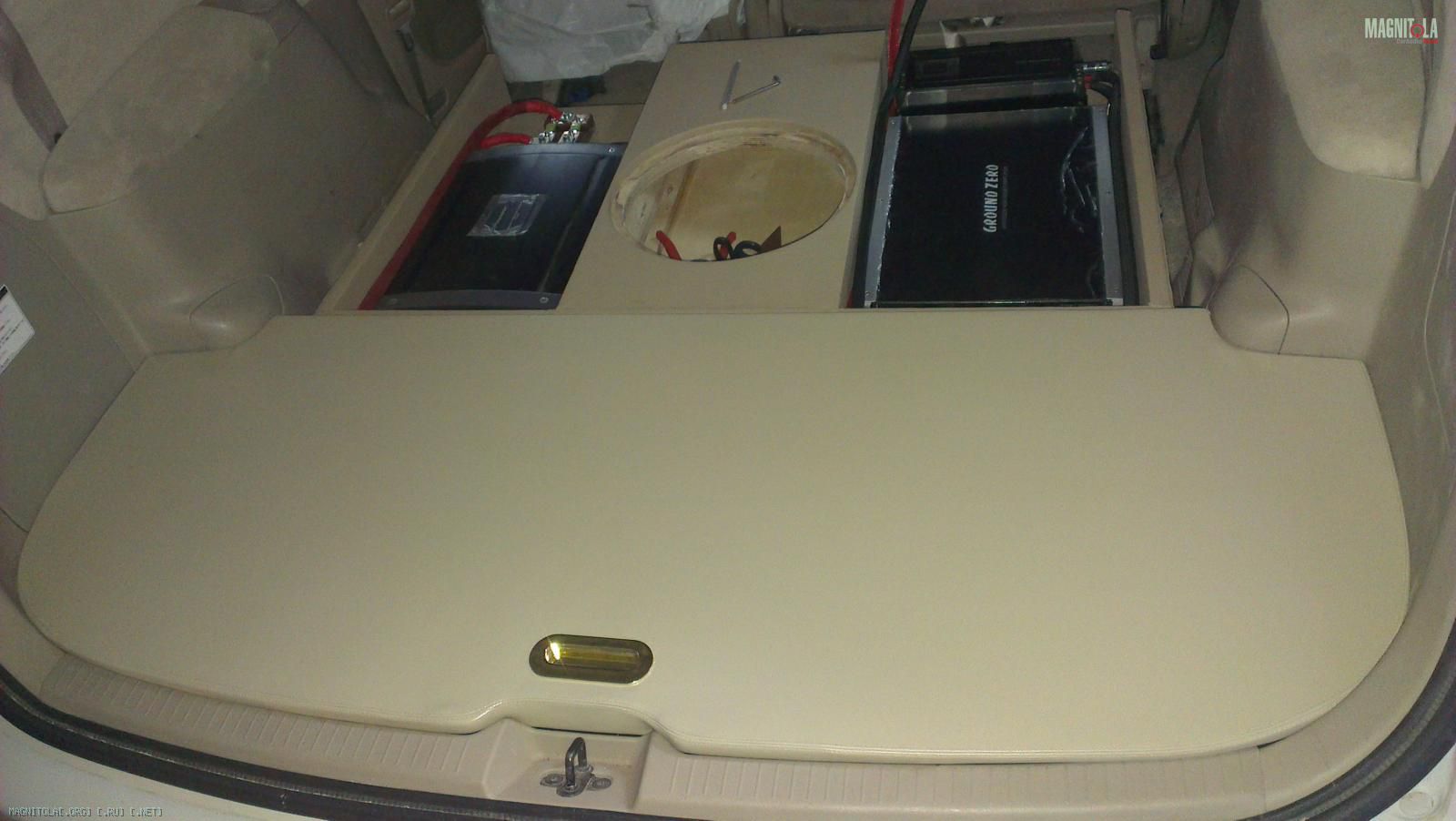

Устанавливаем усилители на их законное место.
Вложение 521824
Вложение 521820Вложение 521822

Цитата:

---

Сообщение от fox proteus

Красиво, блин! А расположение СЧ и ВЧ на глаз или на слух выбрано?

---

Я бы сказал на опытный глаз))) Этим и хороши процессорные системы!

ХЗ, мне кажется лишнюю отражёнку никаким процем не уберёшь.

Вот и добрались мы до дверных карт.
Установку начнем с опорного кольца, оно фиксируется к металлу при помощи гаек-заклепок и болтов.

Вложение 521850Вложение 521852

Режем без страха пластик и выставляем еще два кольца.
Вложение 521834

Ко второму кольцу будет крепиться сам динамик, а на третье защитный гриль, кольцо с грилем уже крепится непосредственно к дверной карте. Очень важно оставить разделительный зазор между динамиком и грилем, дабы они не прикасались к друг другу.
Вложение 521836Вложение 521838

Следующим этапом идет формовка карты. Для надежности, впаиваем в пластик армирующую сетку. На сетку кидаем несколько слоев стекломата и выравниваем все той же шпатлевкой.

Вложение 521840Вложение 521842Вложение 521844

Перетягиваем, красим и закрепляем hand- made грили!

Вложение 521854Вложение 521846Вложение 521848

Чуточек фото проводки и пропайки динамиков.

Вложение 521856Вложение 521858Вложение 521860Вложение 521862Вложение 521864Вложение 521866Вложение 521868Вложение 521870Вложение 521872Вложение 521874Вложение 521876Вложение 521878Вложение 521880Вложение 521882Вложение 521884

А что помешало карманы оставить?

---------- Сообщение добавлено 13.02.2014 в 18:00 ----------

И зачем так термоусадкой клеммы с ног до головы затянуты? Контактируют они чем? o_O

Цитата:

---

Сообщение от fox proteus

А что помешало карманы оставить?

---

Отказались от них еще в начале проекта, бесполезный для клиента сборщик различного барахла!)

Проект закончен, машинка к бою готова!)

Вложение 521898Вложение 521900Вложение 521902Вложение 521904Вложение 521906Вложение 521908Вложение 521910Вложение 521912Вложение 521914Вложение 521916Вложение 521918Вложение 521920Вложение 521922Вложение 521924

Цитата:

---

Сообщение от "Сан Саныч"

Проект закончен, машинка к бою готова!)

Вложение 521898Вложение 521900Вложение 521902Вложение 521904Вложение 521906Вложение 521908Вложение 521910Вложение 521912Вложение 521914Вложение 521916Вложение 521918Вложение 521920Вложение 521922Вложение 521924

---

Красотище!!!

Участие в г. Владивосток, принесло первое место, в классе Эксперт 7 каналов.


Вложение 521926Вложение 521928
Вложение 521930Вложение 521942

Цитата:

---

Сообщение от henkel555

Красотище!!!

---

Спасибо!

Александр, доброго времени суток.

Отличная работа - глаз радуется!!!:i-m_so_happy::i-m_so_happy::i-m_so_happy:

Бывал в вашем городе по работе и даже не догадывался, что в Хабаровске есть такие самородки - так держать!!!
Следующий раз поеду в командировку в Хабаровск, напрошусь на встречу/личное знакомство, так сказать подлиться мыслями, выслушать мнения...

И всё-таки хочу попросить остановиться подробнее на закатанных целиком в термоусадку обжимных клеммах. За счёт чего обеспечивается контакт?

Насмартфонил

Цитата:

---

Сообщение от Лехан

Александр, доброго времени суток.

Отличная работа - глаз радуется!!!:i-m_so_happy::i-m_so_happy::i-m_so_happy:

Бывал в вашем городе по работе и даже не догадывался, что в Хабаровске есть такие самородки - так держать!!!
Следующий раз поеду в командировку в Хабаровск, напрошусь на встречу/личное знакомство, так сказать подлиться мыслями, выслушать мнения...

---

Спасибо! Приезжайте, рад буду знакомству!

---------- Сообщение добавлено 14.02.2014 в 02:14 ----------

Цитата:

---

Сообщение от fox proteus

И всё-таки хочу попросить остановиться подробнее на закатанных целиком в термоусадку обжимных клеммах. За счёт чего обеспечивается контакт?

Насмартфонил

---

Все просто на самом деле) В местах соединения клемм вырезана термоусадка и проложена шайба для контакта. С верху затянуто гайкой.

"Сан Саныч", понравилось.
Теперь вопросы: 1.Акустическое оформление СЧ .2.Марка ГУ.3.Частоты раздела НЧ-СЧ и СЧ-ВЧ.4.Система участвовала ещё и в ММ?(два кубка на последнем фото)
Заранее спасибо.

Сан Саныч, спасибо! Возьму на вооружение:)

Цитата:

---

Сообщение от Сан Саныч";2366234]Вот и добрались мы до дверных карт.
Установку начнем с опорного кольца, оно фиксируется к металлу при помощи гаек-заклепок и болтов.

Вложение 521850Вложение 521852

Режем без страха пластик и выставляем еще два кольца.
Вложение 521834

Ко второму кольцу будет крепиться сам динамик, а на третье защитный гриль, кольцо с грилем уже крепится непосредственно к дверной карте. Очень важно оставить разделительный зазор между динамиком и грилем, дабы они не прикасались к друг другу.
Вложение 521836Вложение 521838

Следующим этапом идет формовка карты. Для надежности, впаиваем в пластик армирующую сетку. На сетку кидаем несколько слоев стекломата и выравниваем все той же шпатлевкой.

Вложение 521840Вложение 521842Вложение 521844

Перетягиваем, красим и закрепляем [URL="http://hand-made.ru/

hand- made [/URL] грили!

Вложение 521854Вложение 521846Вложение 521848

---

А почему корманы в дверях закатали? Я так понял дин на дверь играет, объем не строили! Для простоты обтяжки? Тяжеловесно получилось как-то для глаза!

---------- Сообщение добавлено 13.02.2014 в 21:51 ----------

"Сан Саныч", На мид какого сечения кабель? выглядит слишком внушительно:eek:

---------- Сообщение добавлено 13.02.2014 в 21:53 ----------

"Сан Саныч", Про карман двери прочитал отвечать не надо.
Молочина! очень качественная и красивая работа:yes3:

Цитата:

---

Сообщение от "Сан Саныч"

Отказались от них еще в начале проекта, бесполезный для клиента сборщик различного барахла!)

---

Это да... но прям просится на эту плоскость какой нибудь контрастный элемент-вставка-наклейка... а то "голое поле".

Цитата:

---

Сообщение от MaikG3

Это да... но прям просится на эту плоскость какой нибудь контрастный элемент-вставка-наклейка... а то "голое поле".

---

мне тоже тяжеловесно показалось. Придираемся!

Цитата:

---

Сообщение от HaMMeR^2

.... корманы в дверях закатали.... Тяжеловесно получилось как-то для глаза!

---

Вот вот...

з.ы. одновременно)))

Цитата:

---

Сообщение от MaikG3

Вот вот...

з.ы. одновременно)))

---

Ага. Глаз по одному ГОСТу оценивает:laugh3:

Да ладно вам, там заказчик наверное ещё своё мнение имел. Минимализм, тоже хорошо.

"Клиент всегда прав" (с) )))
Мы ж за здоровую критику! А работа вызывает уважение!

Цитата:

---

Сообщение от Matvey498

"Сан Саныч", понравилось.
Теперь вопросы: 1.Акустическое оформление СЧ .2.Марка ГУ.3.Частоты раздела НЧ-СЧ и СЧ-ВЧ.4.Система участвовала ещё и в ММ?(два кубка на последнем фото)
Заранее спасибо.

---

Сч играют на объем под торпедо, там его хватает. Во фри на мой взгяд вокал гараздо открытее и точнее.
Головное устройство Пионер99. Мид играет от 63 герц вторым и до 250 герц первым. Сч от 315 герц первым и до 6.3 килогерц тоже первым. Вч от 8 килогерц первым.
На соревнования выставлялась не одна машинка от нас, вот и попал кубок лишний в кадр))
