Ford focus 3 - инсталляция мультимедийной системы
Итак, пришло время поделиться результатами работы :agree:
Критика приветствуется ибо инсталляция еще в процессе)
Задачи которые ставятся:
1. Установка и объединение различных видов устройств (навигационная система, камеры, видео регистратор, TV, DVD, iPad, и пр.) воедино;
2. Централизация управления всеми элементами системы в одном месте;
3. Сохранение штатного управления (с руля) и создание совместной работы систем авто и ГУ;
4. Сохранение штатного дизайна и функциональности салона авто;
5. Изменение аудио системы с целью повышения ее качества;
6.Бюджет не должен превышать - 35 000 руб.
Сумма выдуманная из головы и совпадает с той, которую диллер просит за ГУ sony и чуть лучшие по качеству динамики.
Именно поэтому, хотелось доказать - самому себе, что за эти деньги можно прийти к результату в разы превосходящему в качестве и функционалу)
Авто:

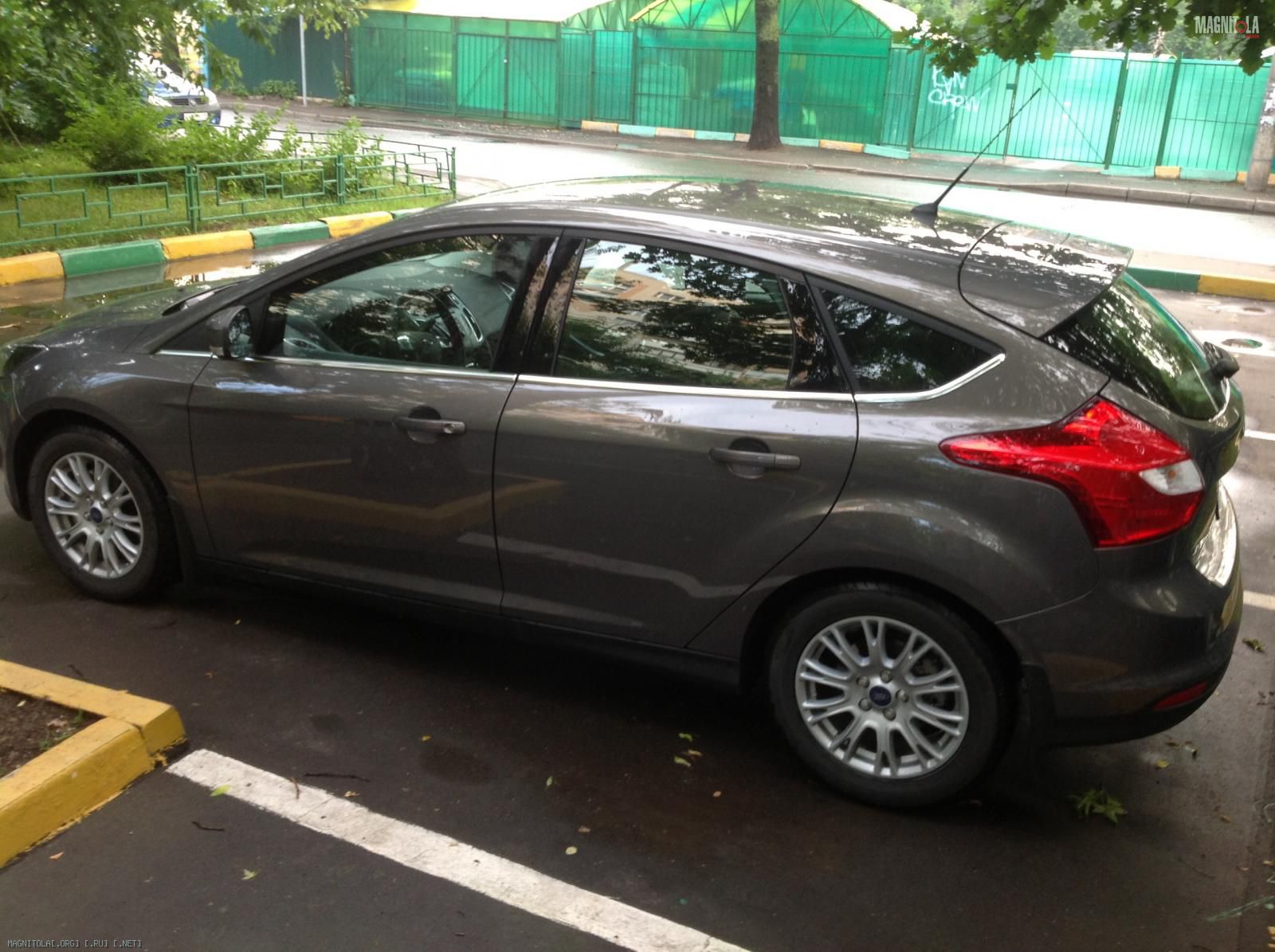

Ford focus 3 - 2013 г.в., 2.0, МКПП, хэтчбэк.
Вложение 569472
Первым делом начало выбираться ГУ ибо от него пляшет функционал и зависит будущее качество.
Подобные ГУ не претендуют на качество в АЗ и поэтому выбор делался исходя из максимальной надежности. После поиска выбор пал на фирму WITSON. Данные ГУ хорошо себя зарекомендовали у автовладельцев различных марок авто и в том числе ford. Кроме того, данное ГУ позволяет достичь первые 4 задачи) а это основные задачи!
Почему, в моем случае, выбор в пользу Мульти !? Причин несколько:
1. Авто ходит на длинные расстояния где навигация, регистратор и тотже DVD имеют важное значение;
2. Требования к АЗ не аудиофильские и то звучание которое требуется мне, вполне возможно добиться и с подобным ГУ;
3. Являясь новичком в АЗ, выбор дорогих компонентов более рискован)))
В итоге ГУ выбрано следующее:
http://www.witson.com/en/displayprod...roID=101932827
Помимо ГУ были приобретены и установлены: фронтальная камера-регистратор (по ссылке видна), камера заднего вида, громкая связь, активная ТВ антенна, активный усилитель радио сигнала))
Итог: мульти ГУ в полном объеме справляется со своими задачами и причем на твердую 4+ с каждой как в отдельности, так и при совместной работе.
Re: Ford focus 3 - инсталляция мультимедийной системы
Теперь что касаемо 5 задачи "Изменение аудио системы с целью повышения ее качества". Задача одна, но требует куда больших усилий, знаний и внимания. Поэтому свой отчет буду выкладывать поэтапно в соответствии со следующими подразделами:
1. Выбор компонентов аудио системы;
2. Подбор и реализация силовой проводки;
3. ШВИ;
4. Установка фронта и проводка;
5. Установка усилителей;
6. Сабвуферное звено и реализация с учетом особенностей кузова хэтчбэк;
6. Прогрев и настройка.
I. "Выбор компонентов аудио системы"
Выбор пал после ряда обсуждений и советов на следующие компоненты:
Фронт - Урал АК74С
Тыл - он будет! Для подзвуки не более 20% от фронта и необходим, когда речь встает о просмотре DVD). Не забываем, что у нас мультемидийная система в том числе.
Будет аналогично Урал.
Усилитель на фронт - MISTERY MR2.75
Усилитель на саб - моноблок MISTERY MR 1.300
Сабвуфер - Pioneer TS-W310S4 (о нем отдельно)
Re: Ford focus 3 - инсталляция мультимедийной системы
не забывайте про шумовиброизоляцию и правильное питание, это первый залог успеха.
Вложений: 8
Re: Ford focus 3 - инсталляция мультимедийной системы
Цитата:
Сообщение от
Макс52 не забывайте про шумовиброизоляцию и правильное питание, это первый залог успеха.
Помню)
Поэтапно буду выкладывать отчеты тк устану писать )))
---------- Сообщение добавлено 04.05.2014 в 15:58 ----------
II. "Подбор и реализация силовой проводки"
"В чем сила брат?"))) сила, в моем случае, это в первую очередь медь.
От АКБ КГ 35 до распреда в багажнике. После перешел на КГ 25. Плюс и минус одинакового сечения.
Пред у АКБ 80А. На самодельном распреде предов пока нет. Каюсь, но пока руки не дошли. Планируется у АКБ 100, а на распреде 2 по 80.

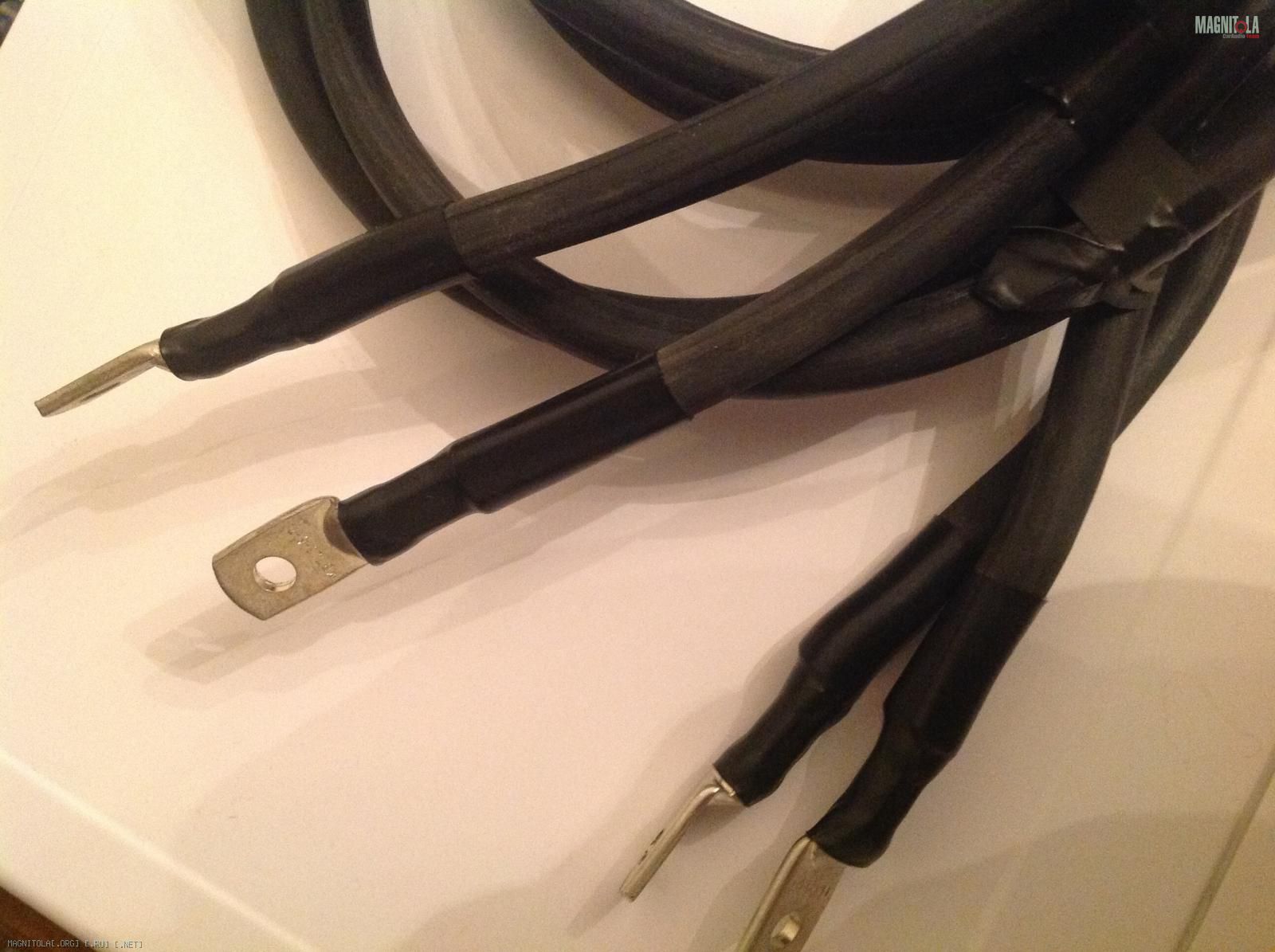

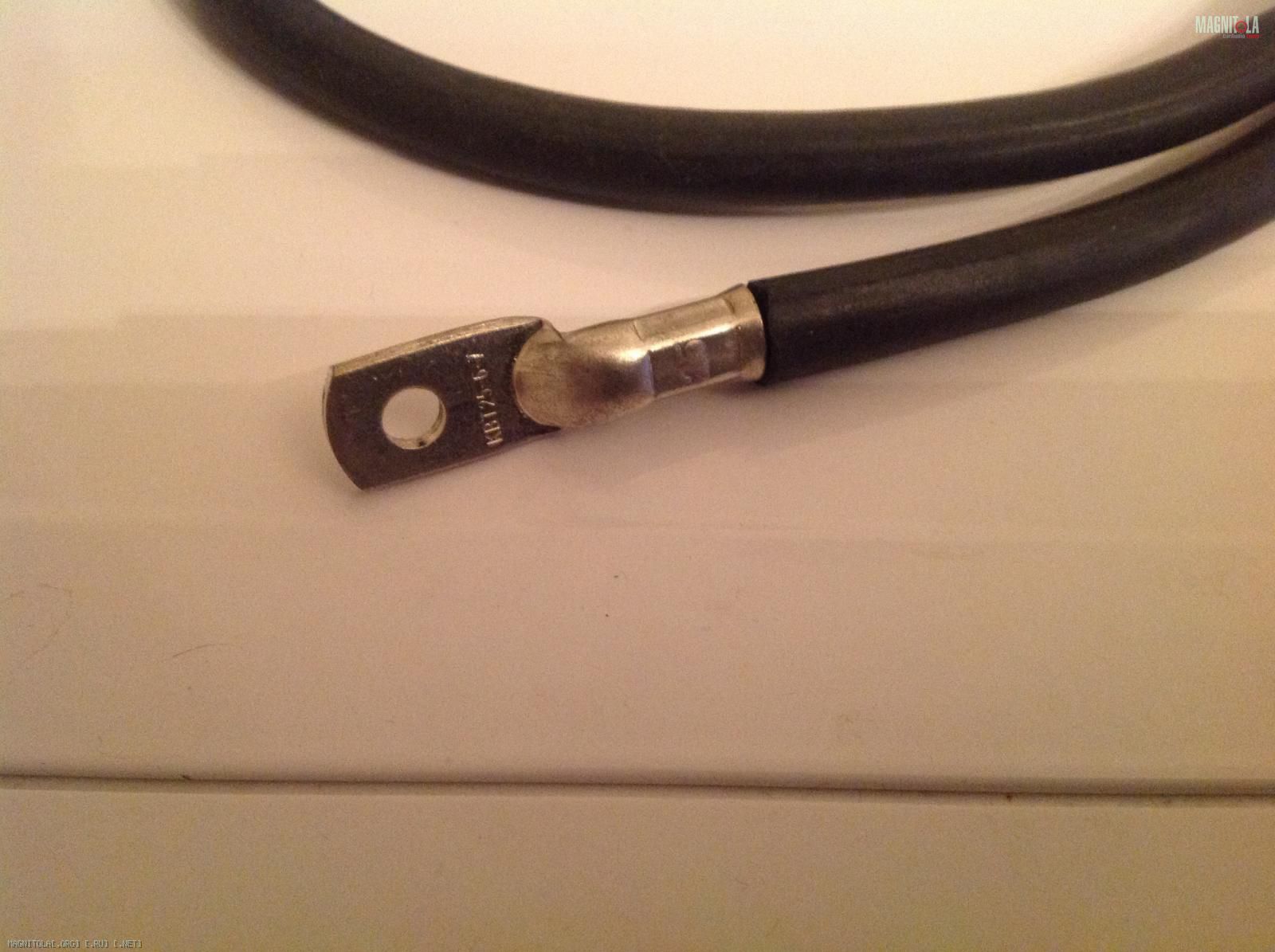

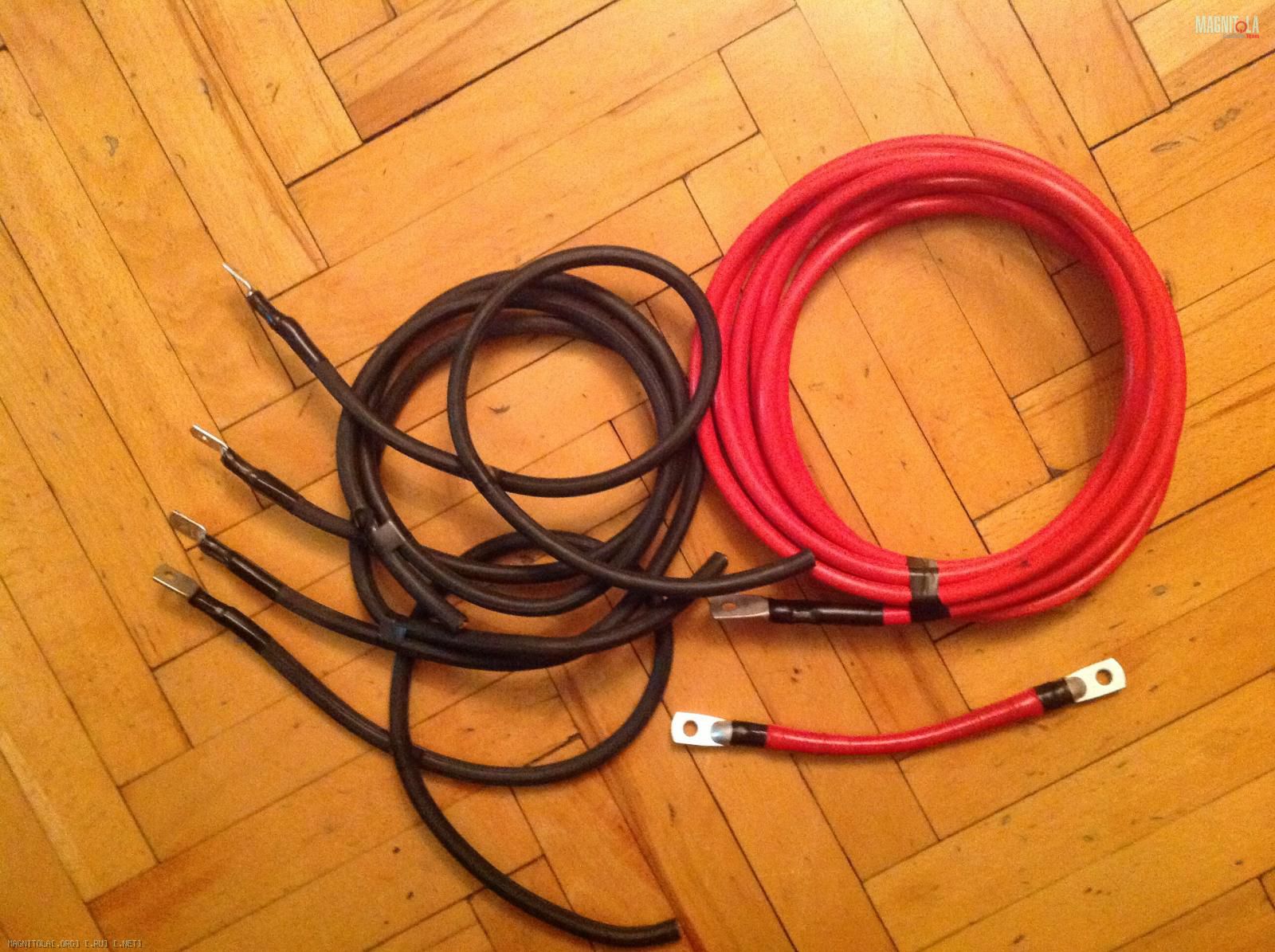

Фото самой проводки:
Вложение 569674
Вложение 569676
Вложение 569500
Проводка обжималась спец инструментом)
Наконечники луженая медь.
2 слоя термоусадки, изолента, гофра.

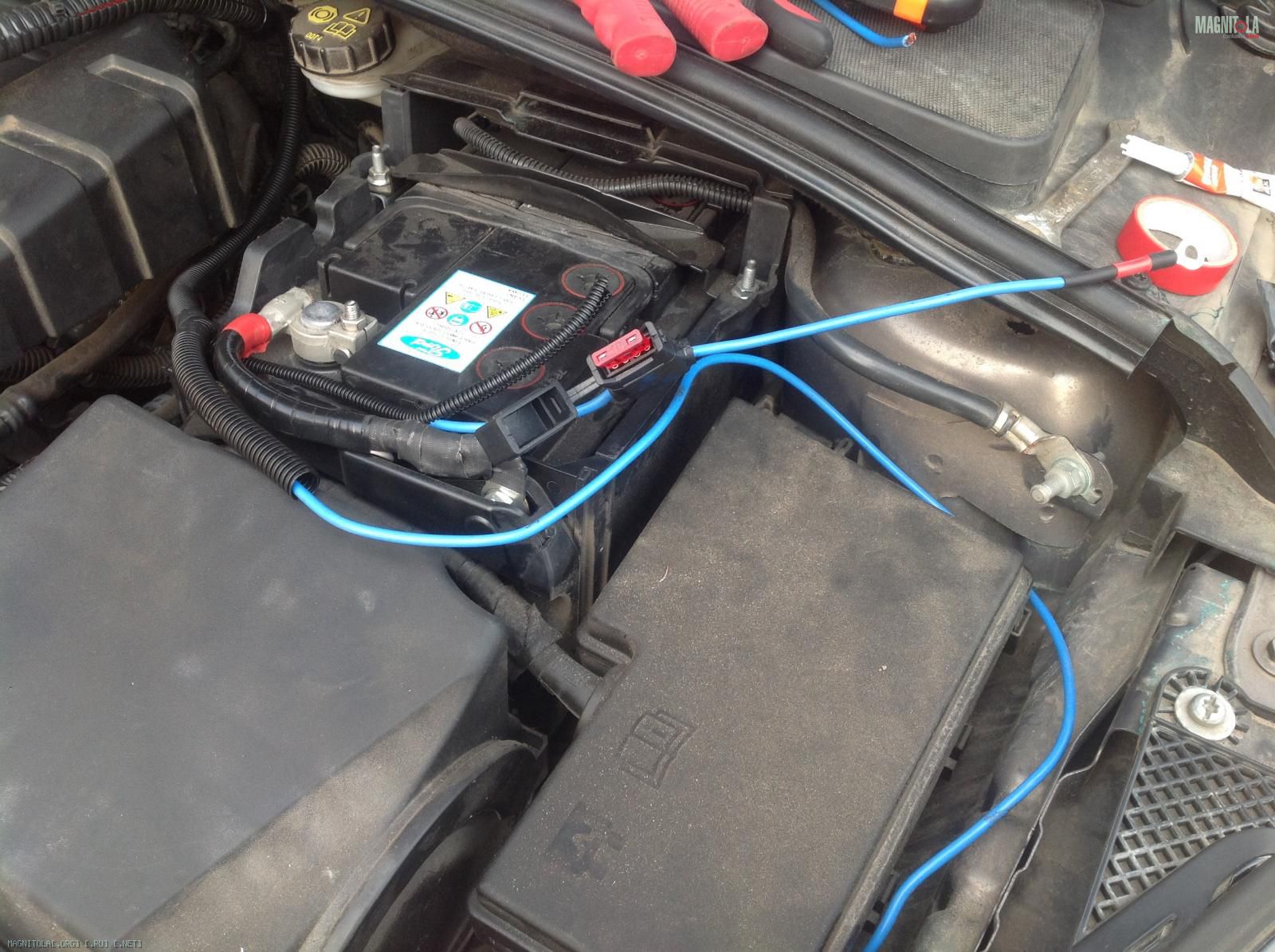

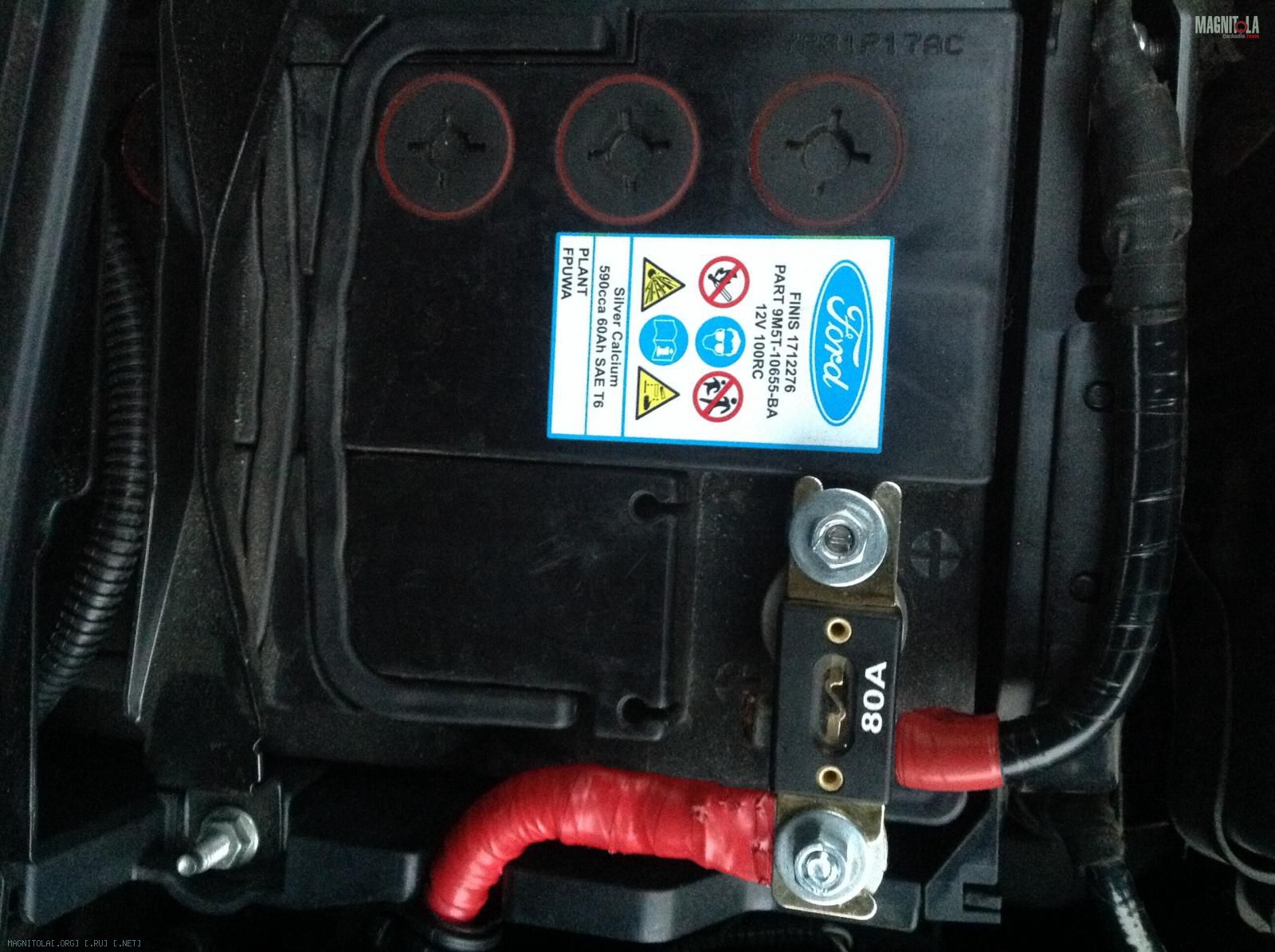

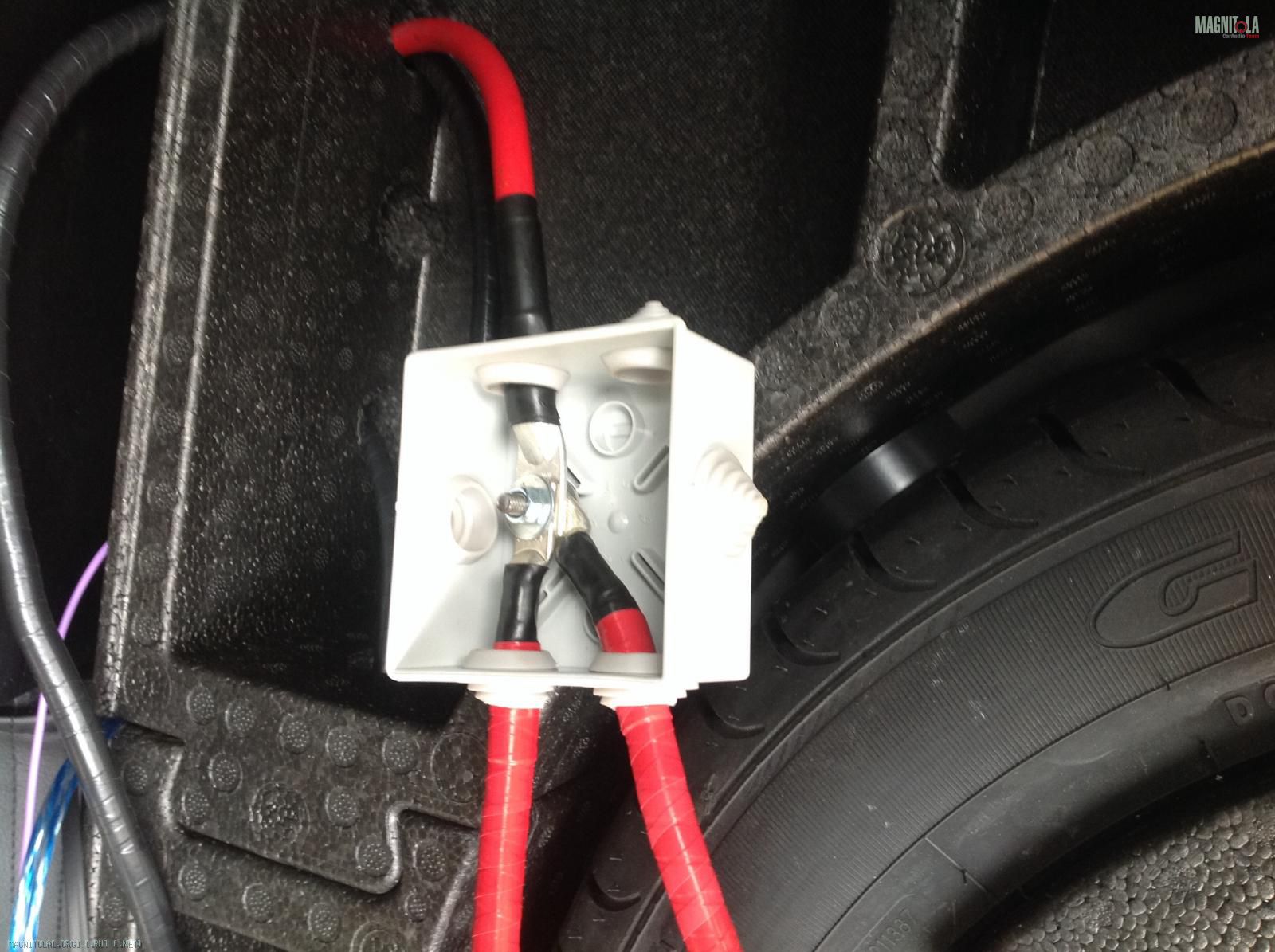

Реализация в авто:
Вложение 569502
Вложение 569504
Вложение 569506
Слева пред на силу двух усилителей, справа колба на ГУ.
Фото не очень, но в конце будут финальные (красивые) фотки))
Вложение 569508

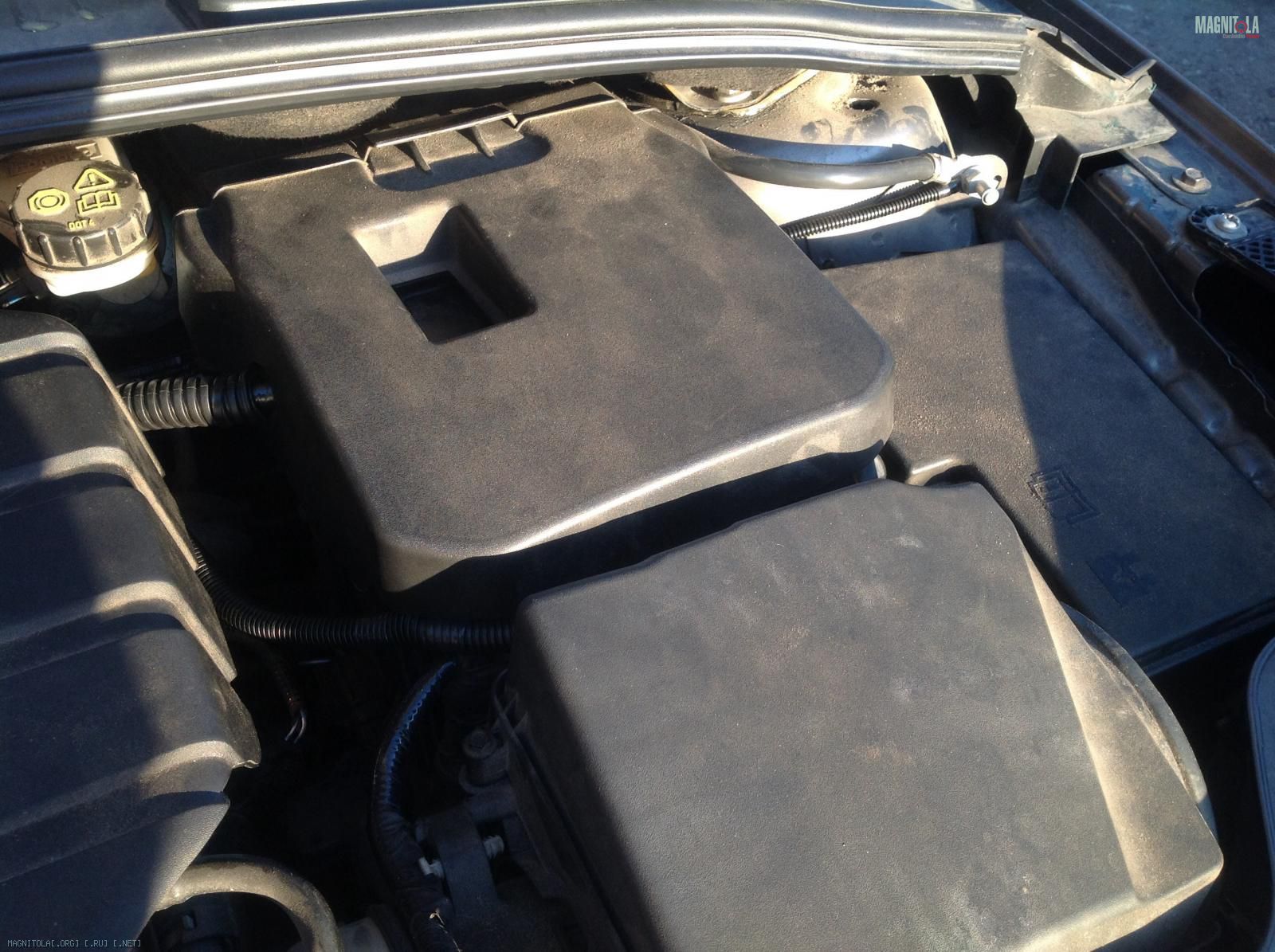

Колбой служит защита самого АКБ)
Вложение 569510
Огромное спасибо artline за ряд его советов и профессионализм!
Re: Ford focus 3 - инсталляция мультимедийной системы
Подписался. Внимательно слежу. ;)
Вложений: 8
Re: Ford focus 3 - инсталляция мультимедийной системы
На ГУ было проведено отдельное питание с предохранителем на 10А. Минус также от АКБ.
Не стандартное исполнение основной силы вышло, без колбы, но зато по всем правилам (не дальше 40 см.) и ближе к АКБ ну уж некуда))) на самом деле держится все очень крепко! Провод зафиксирован при входе и в силу его жесткости стоит как вкопанный.

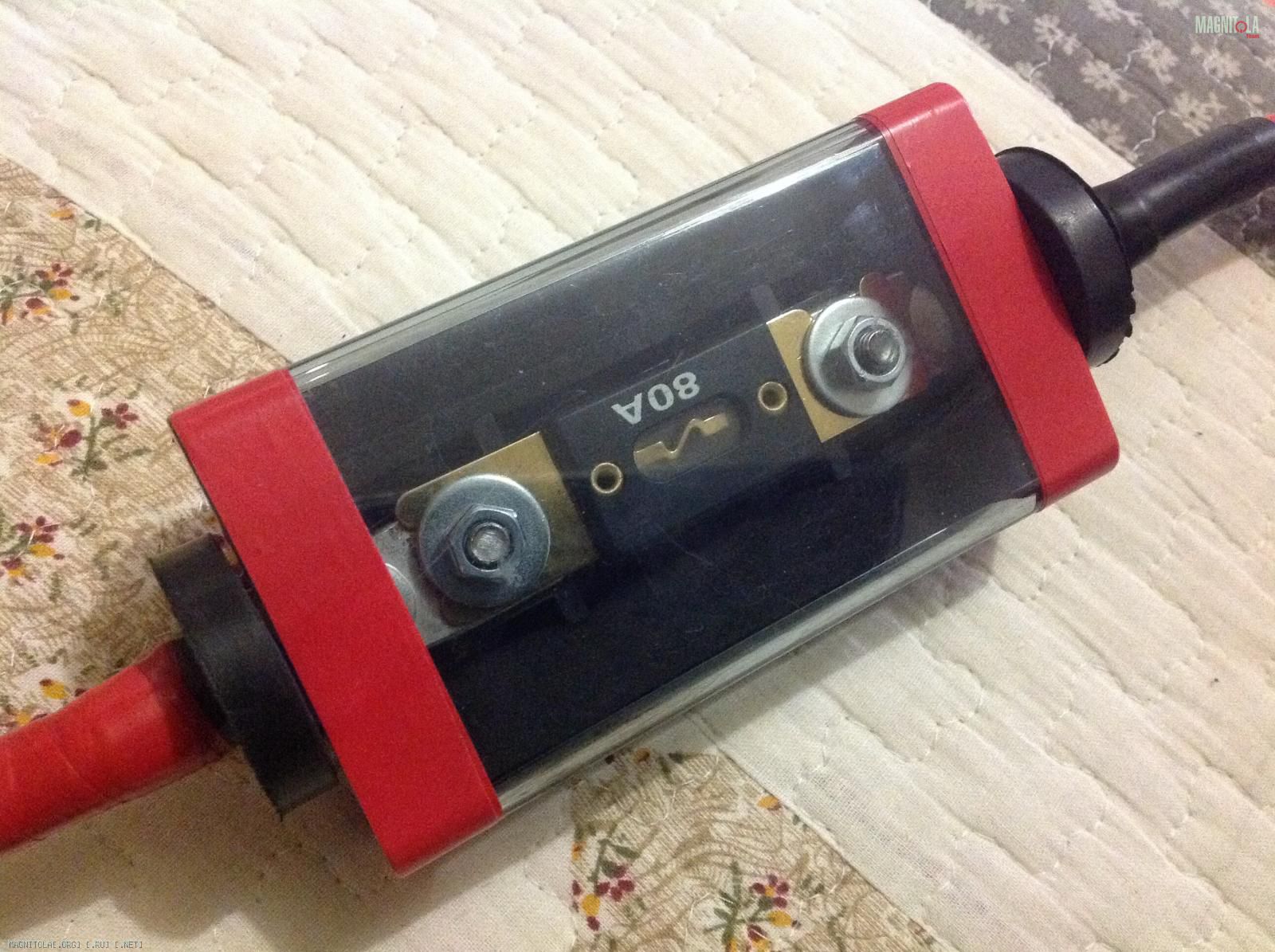

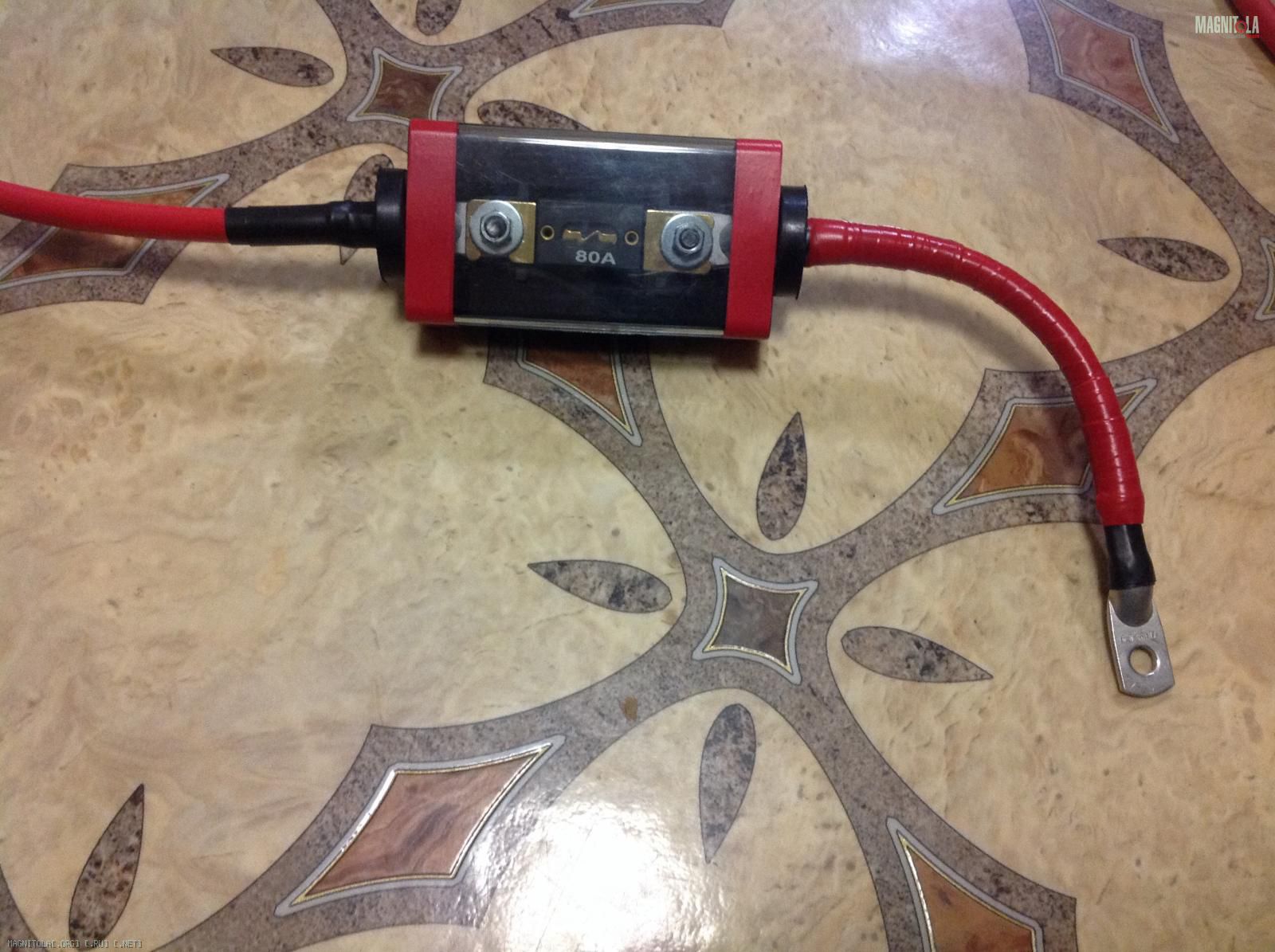

Сначала была сделана подобная колба))):
Вложение 569680
Вложение 569682
Однако, исполнение "на прямую" мне понравилось больше и по удобству и по надежности.
---------- Сообщение добавлено 04.05.2014 в 16:36 ----------
Цитата:
Сообщение от
orbita21 Подписался. Внимательно слежу. ;)
И до Вас очередь дойдет )))
---------- Сообщение добавлено 04.05.2014 в 17:59 ----------

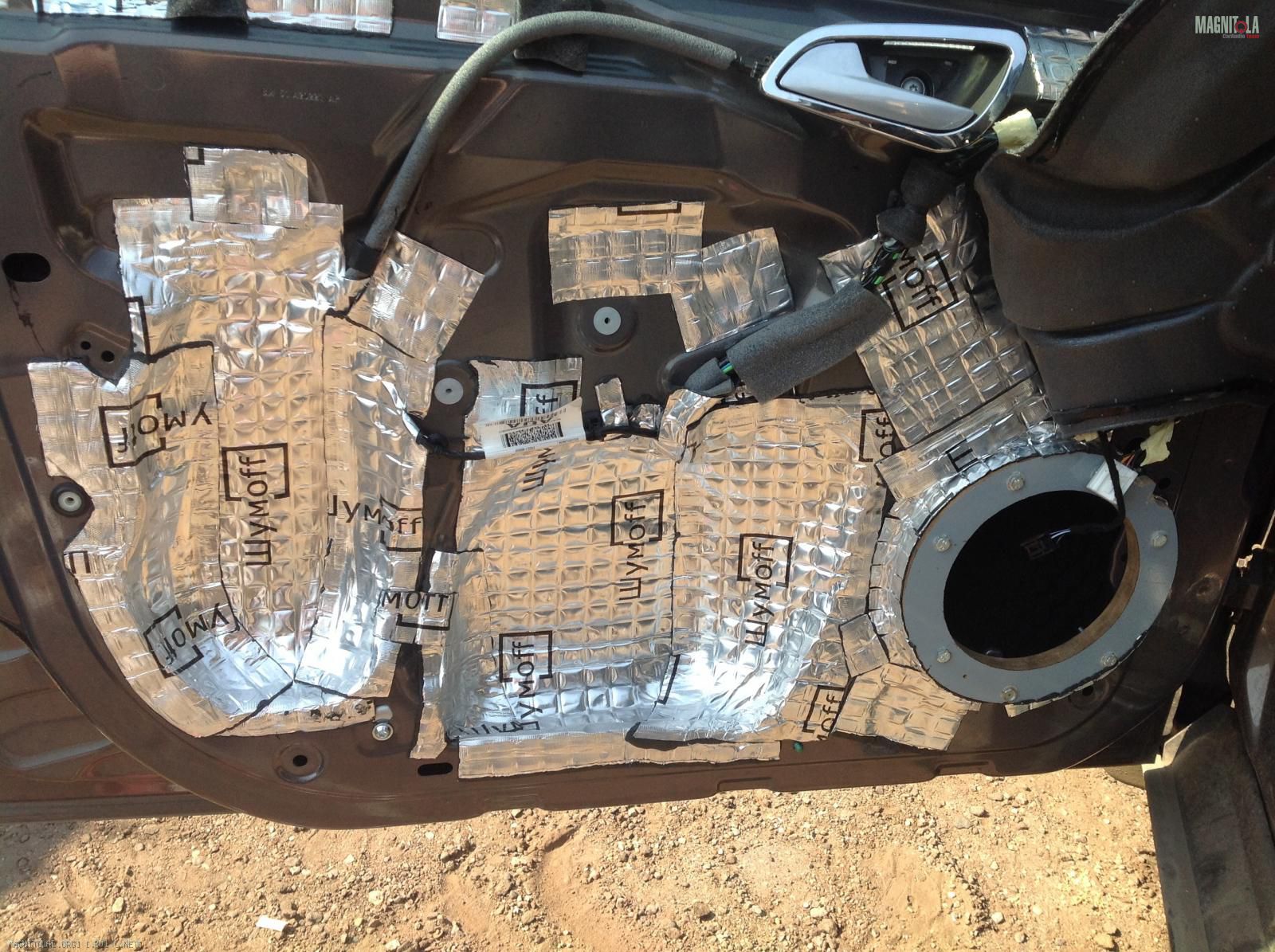

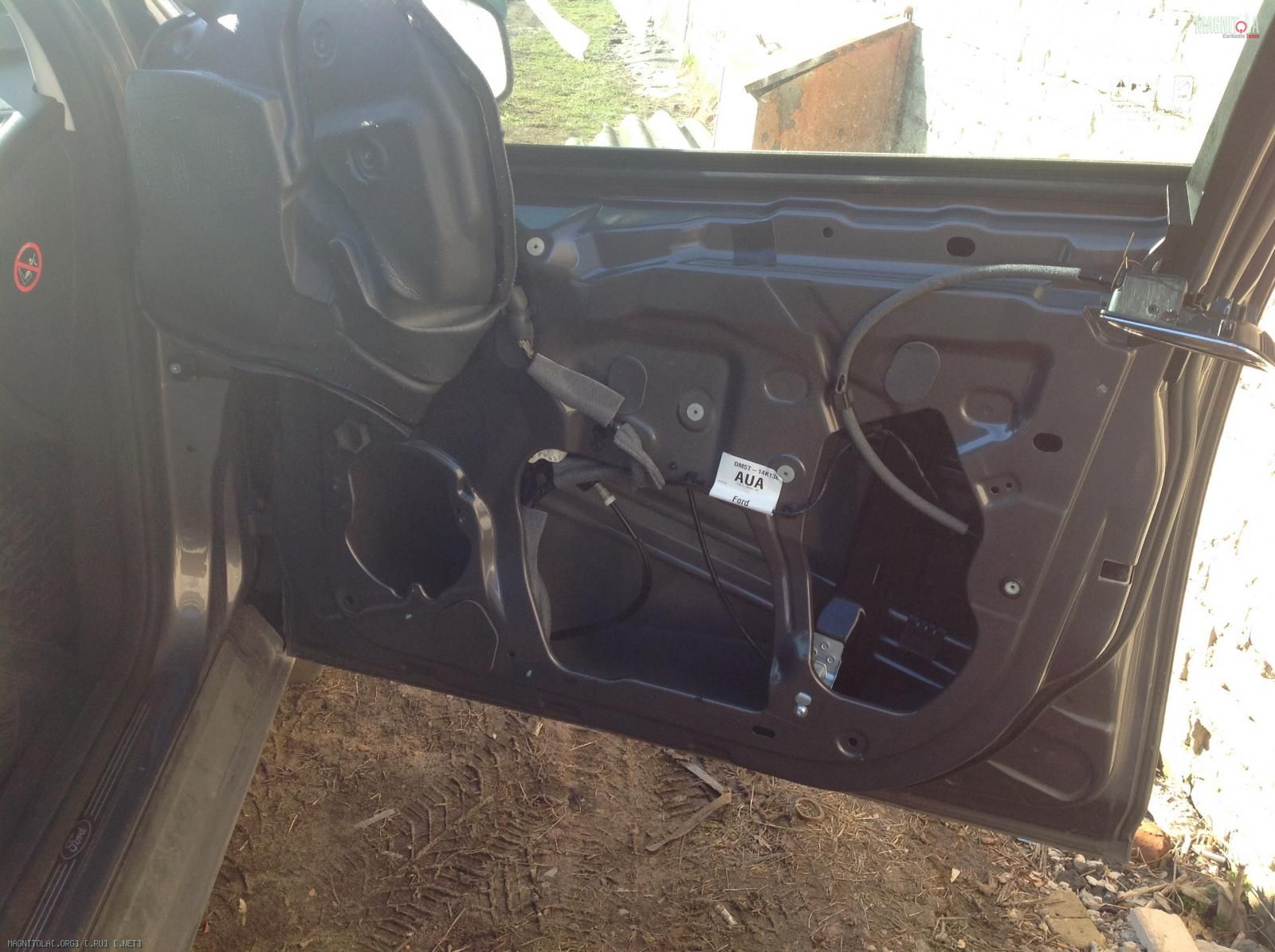

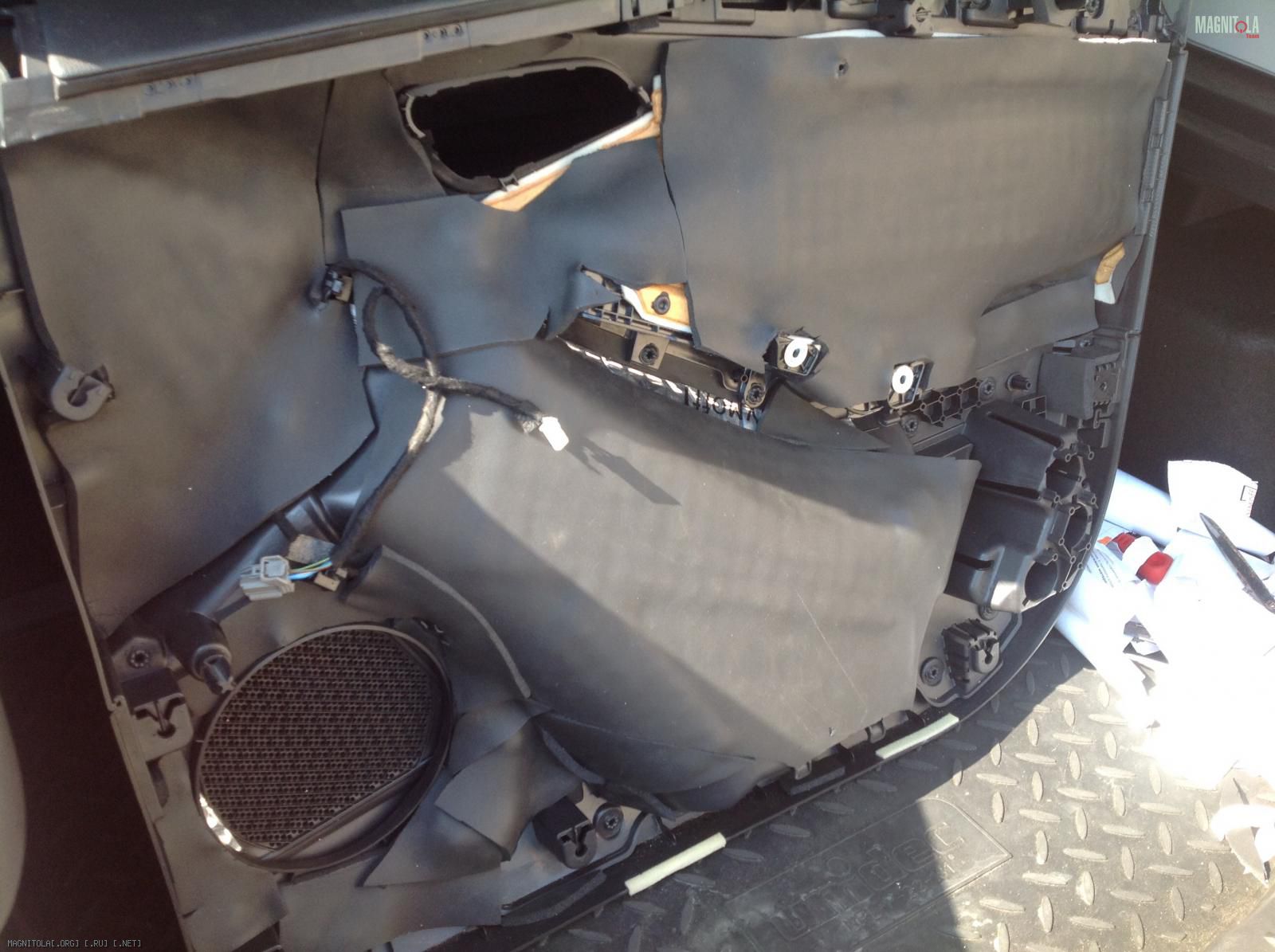

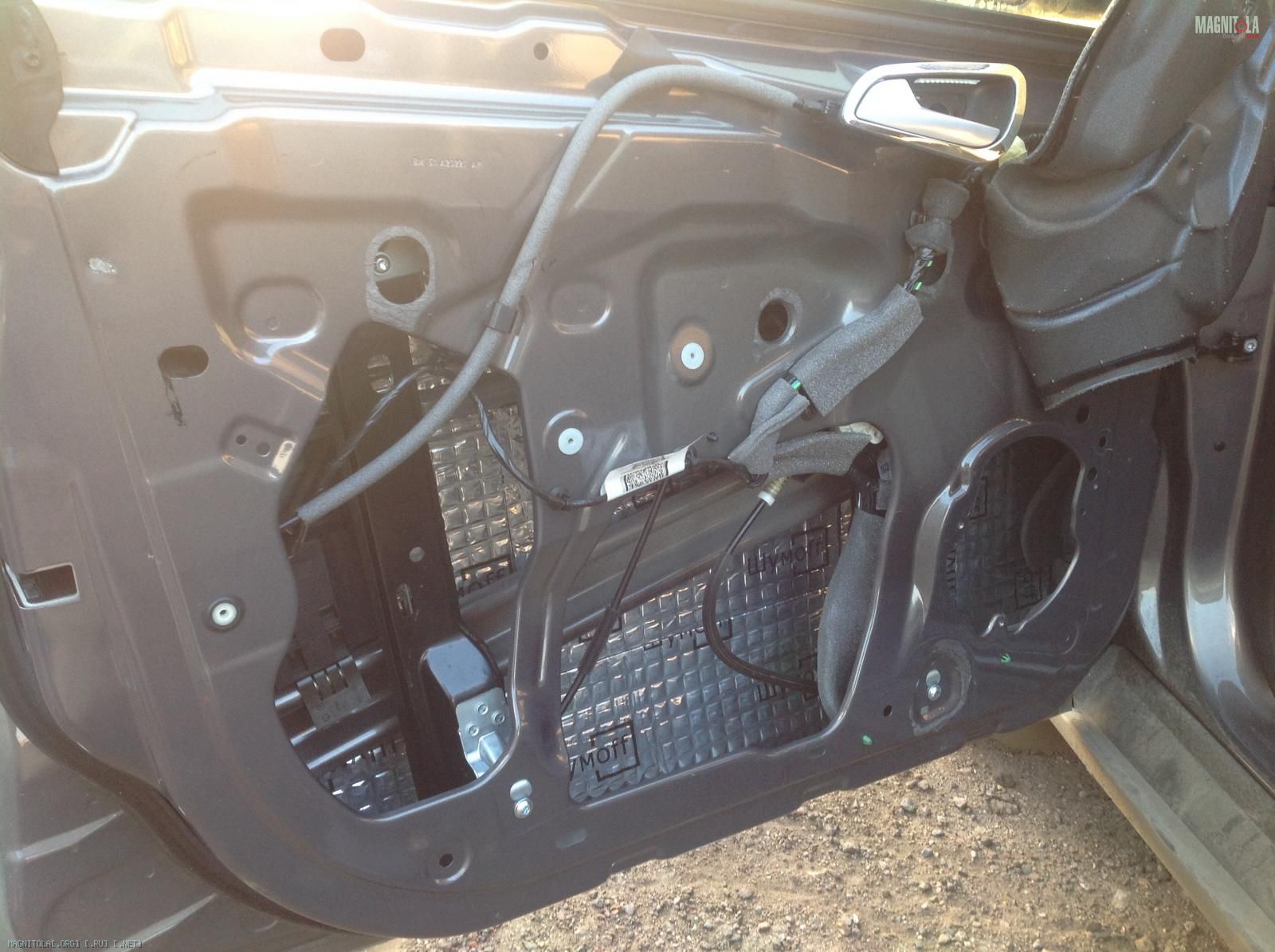

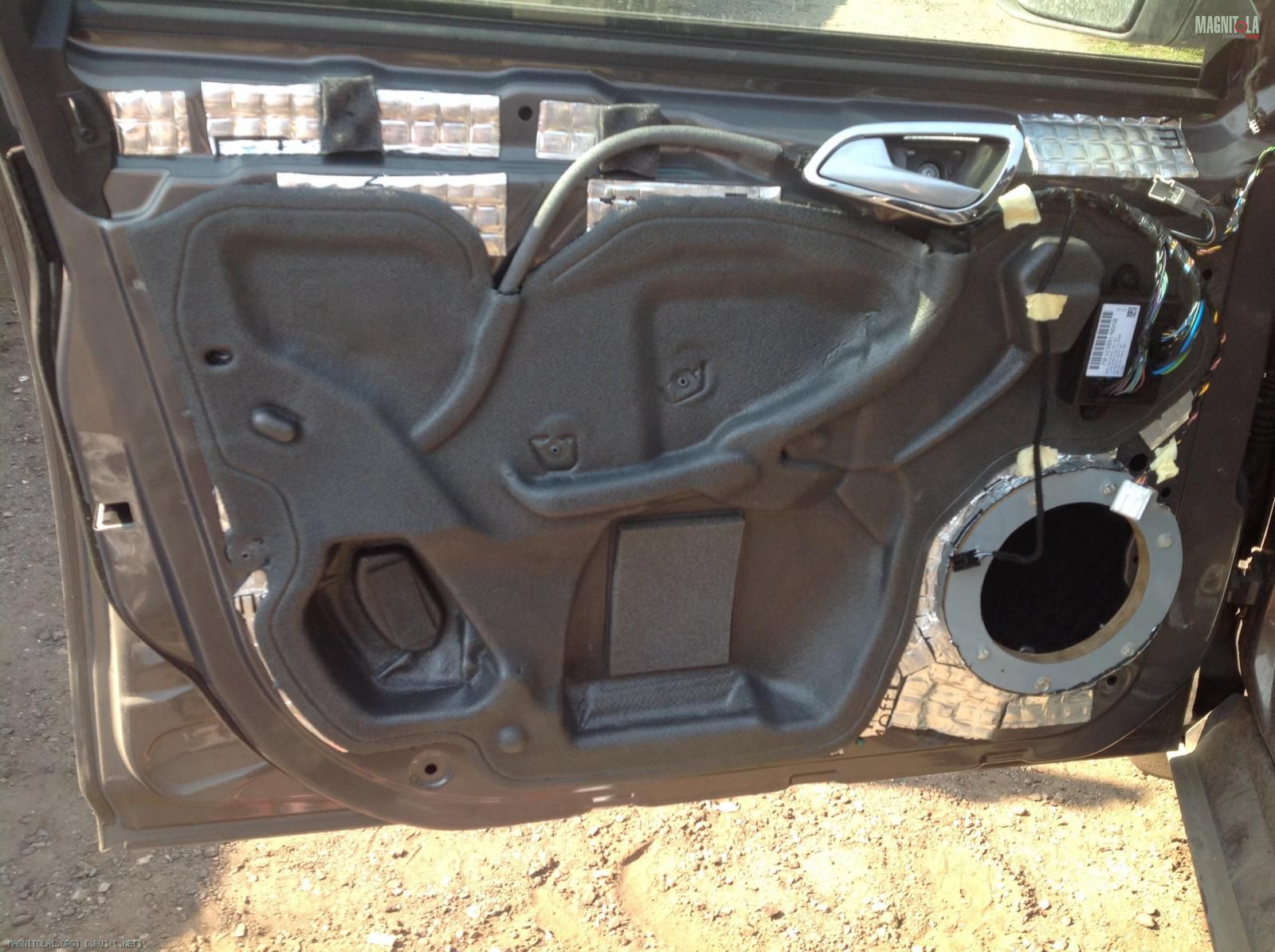

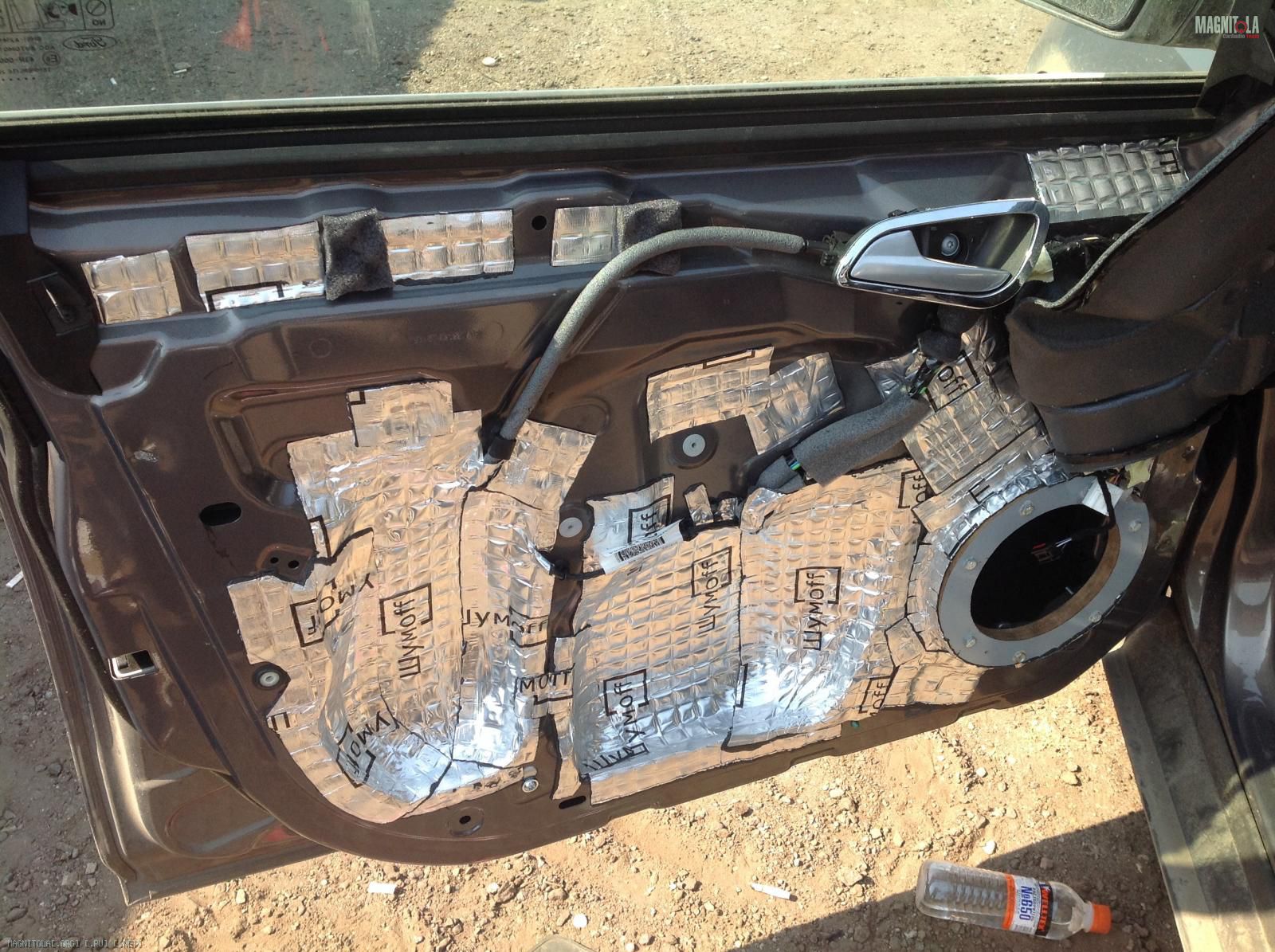

III "ШВИ"
Производителя материалов выбрал Шумофф и не пожалел тк качество очень высокое.
На 4 двери ушло:
1. Вибра м 3 - 28 л.
2. П8В - 1 л.
3. Герметон А15 - 1л. (Брался для аккустических линз)
4. Комфорт 6 - 1л. (Очень хороший материал, аналогов которому я в продаже не встретил)
Большое спасибо maksim_s за советы по подбору и работе с материалом! Его опыт очень пригодился.

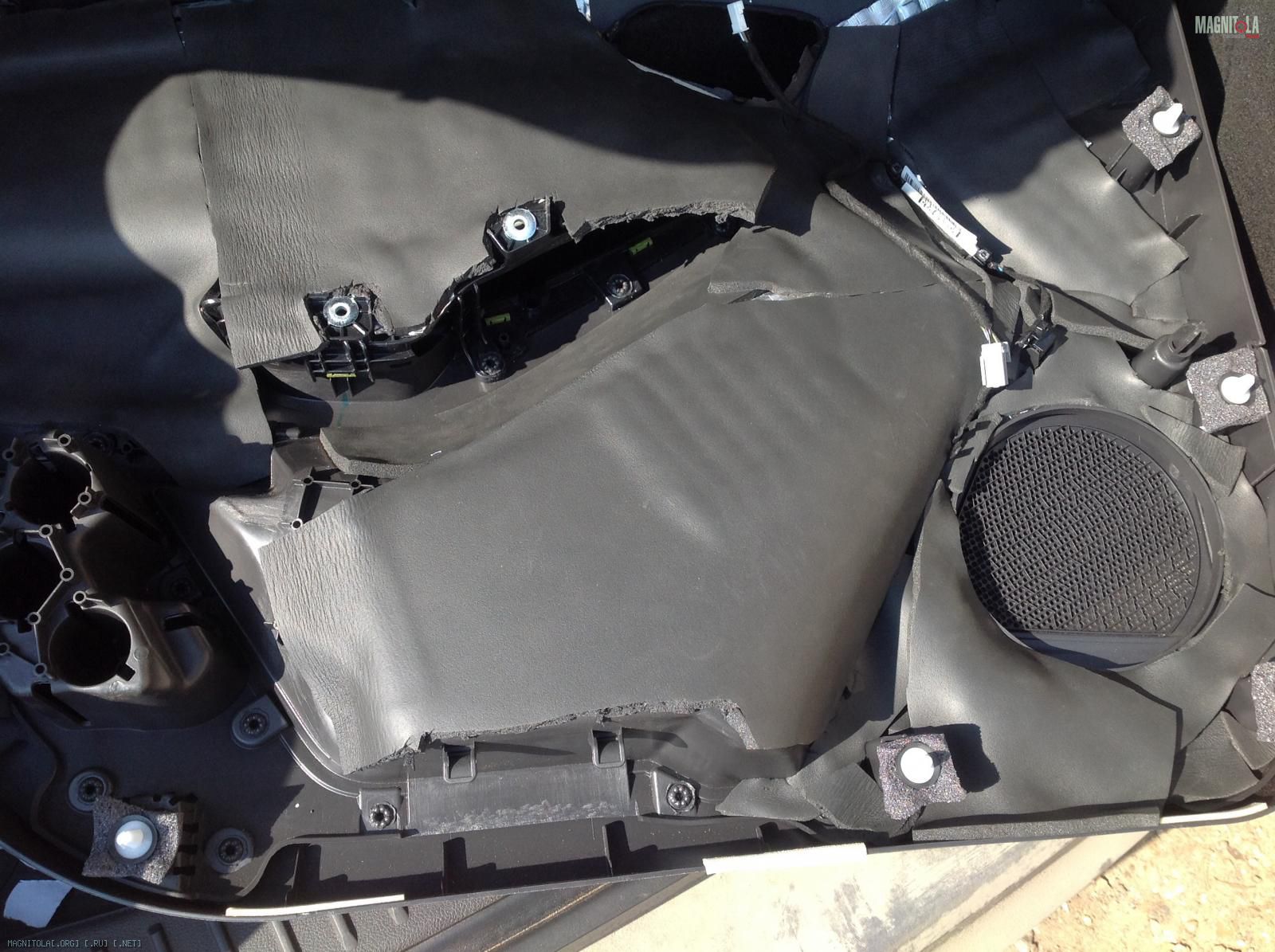

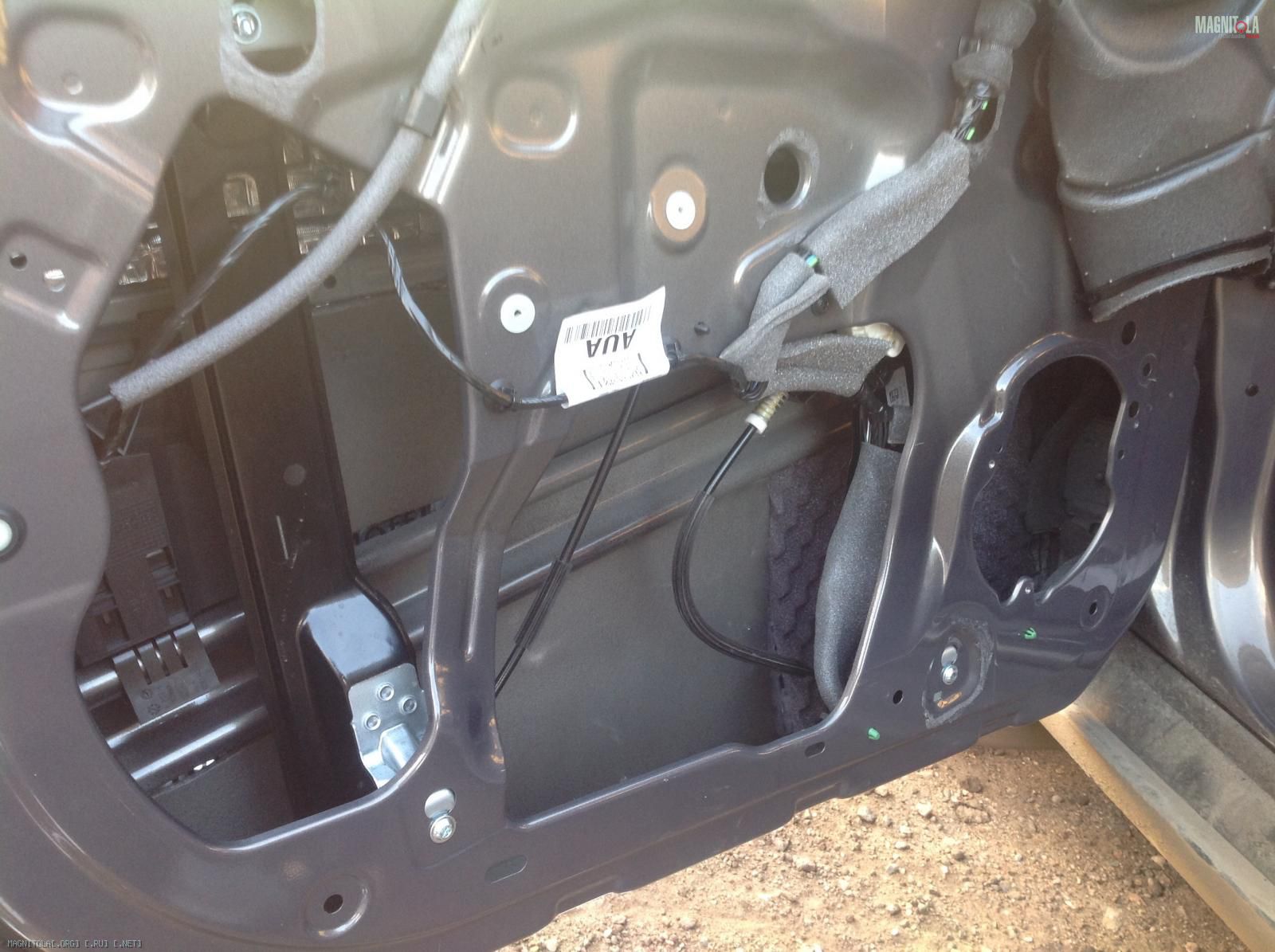

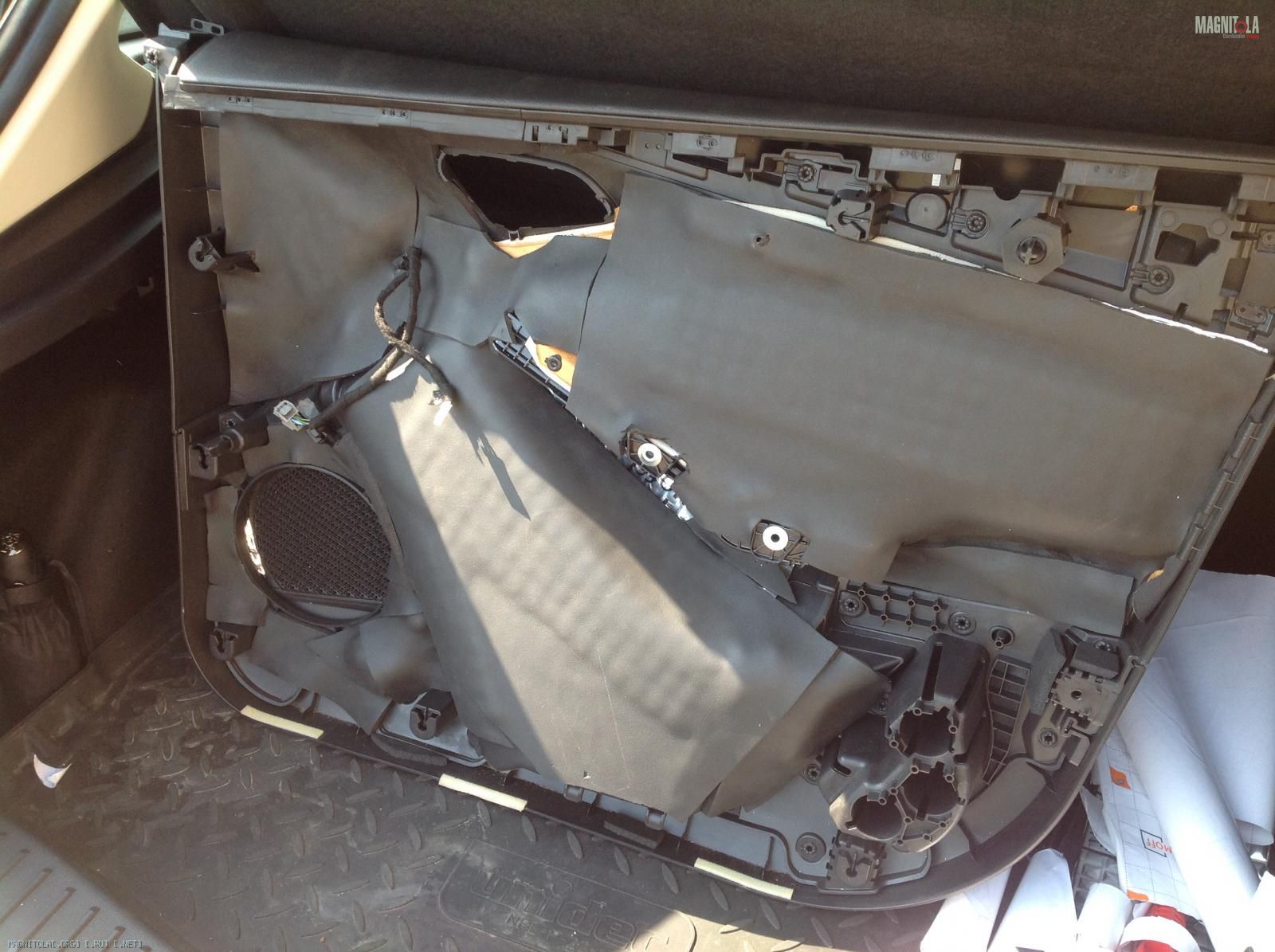

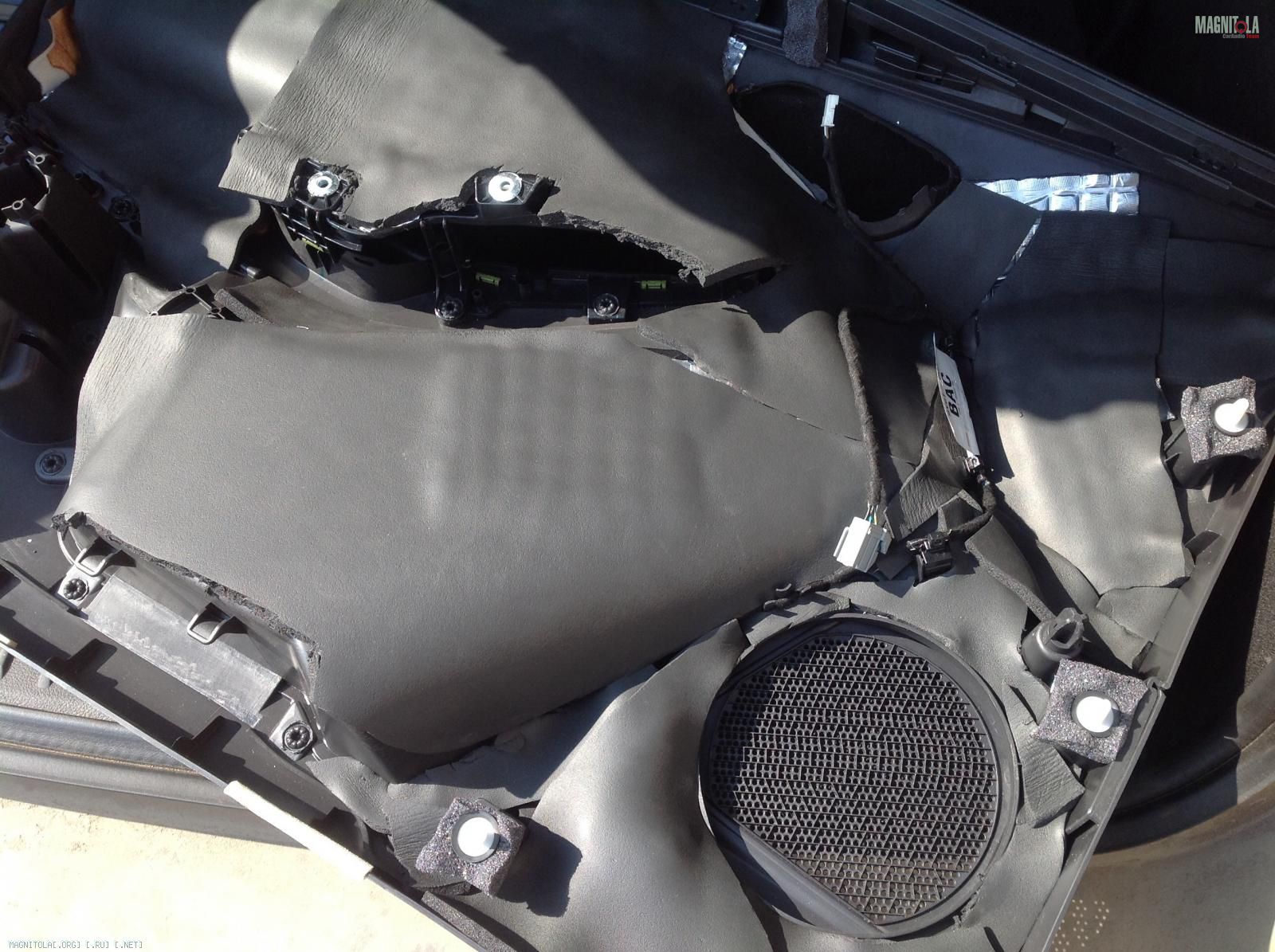

Фото процесса:

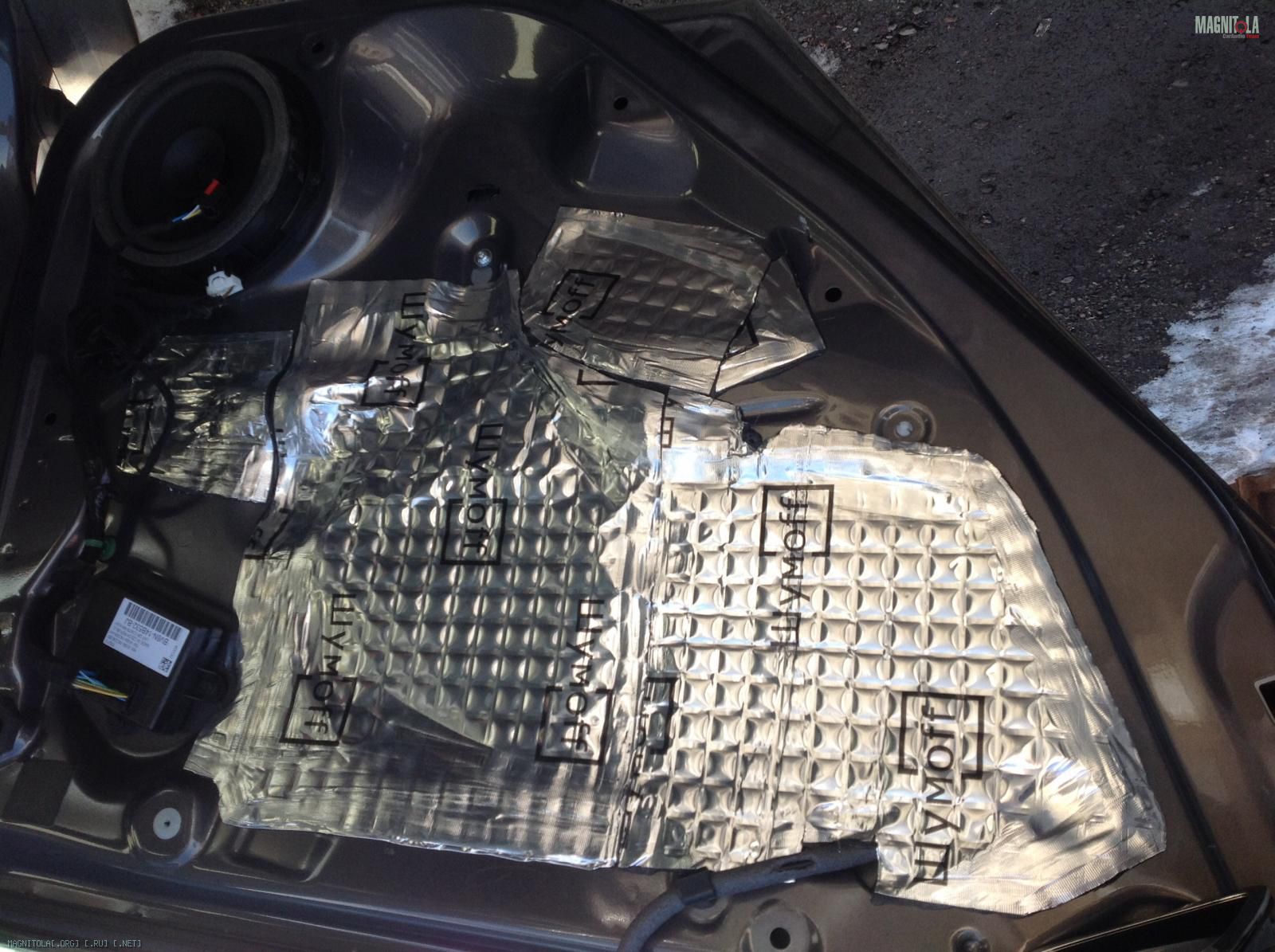

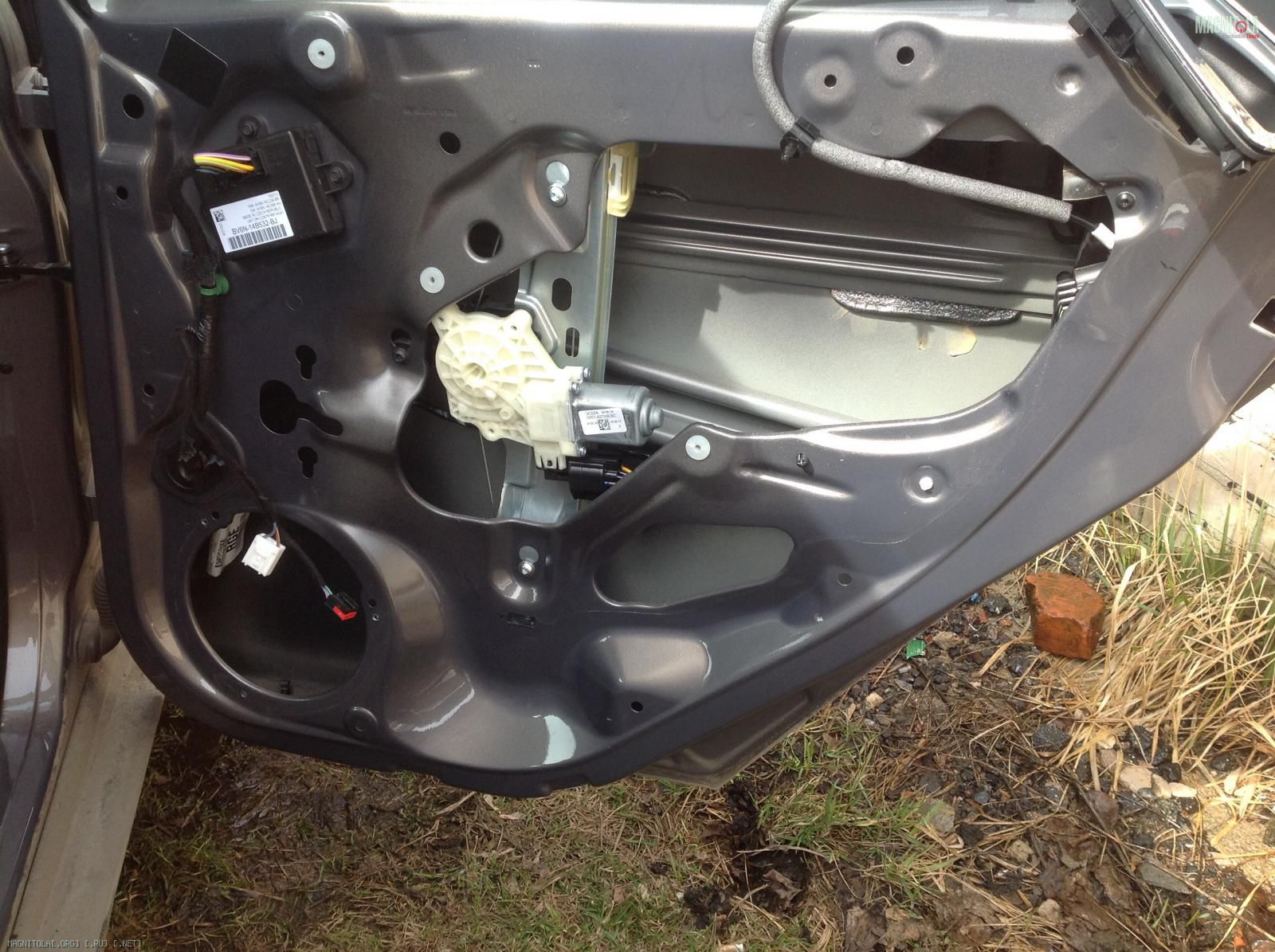

Задние:
Вложение 569538
Вложение 569540
Вложение 569542
Вложение 569544
Вложение 569558
Вложение 569570
Вложений: 9
Re: Ford focus 3 - инсталляция мультимедийной системы
Re: Ford focus 3 - инсталляция мультимедийной системы
Цитата:
Сообщение от
JADEX И до Вас очередь дойдет
Что-то я прям таки уже опасаюсь своей "очереди" )))
Вложений: 1
Re: Ford focus 3 - инсталляция мультимедийной системы
Цитата:
Сообщение от
orbita21 Что-то я прям таки уже опасаюсь своей "очереди" )))
Не стоит))) очередь на ОГРОМНУЮ благодарность! )
---------- Сообщение добавлено 04.05.2014 в 18:47 ----------

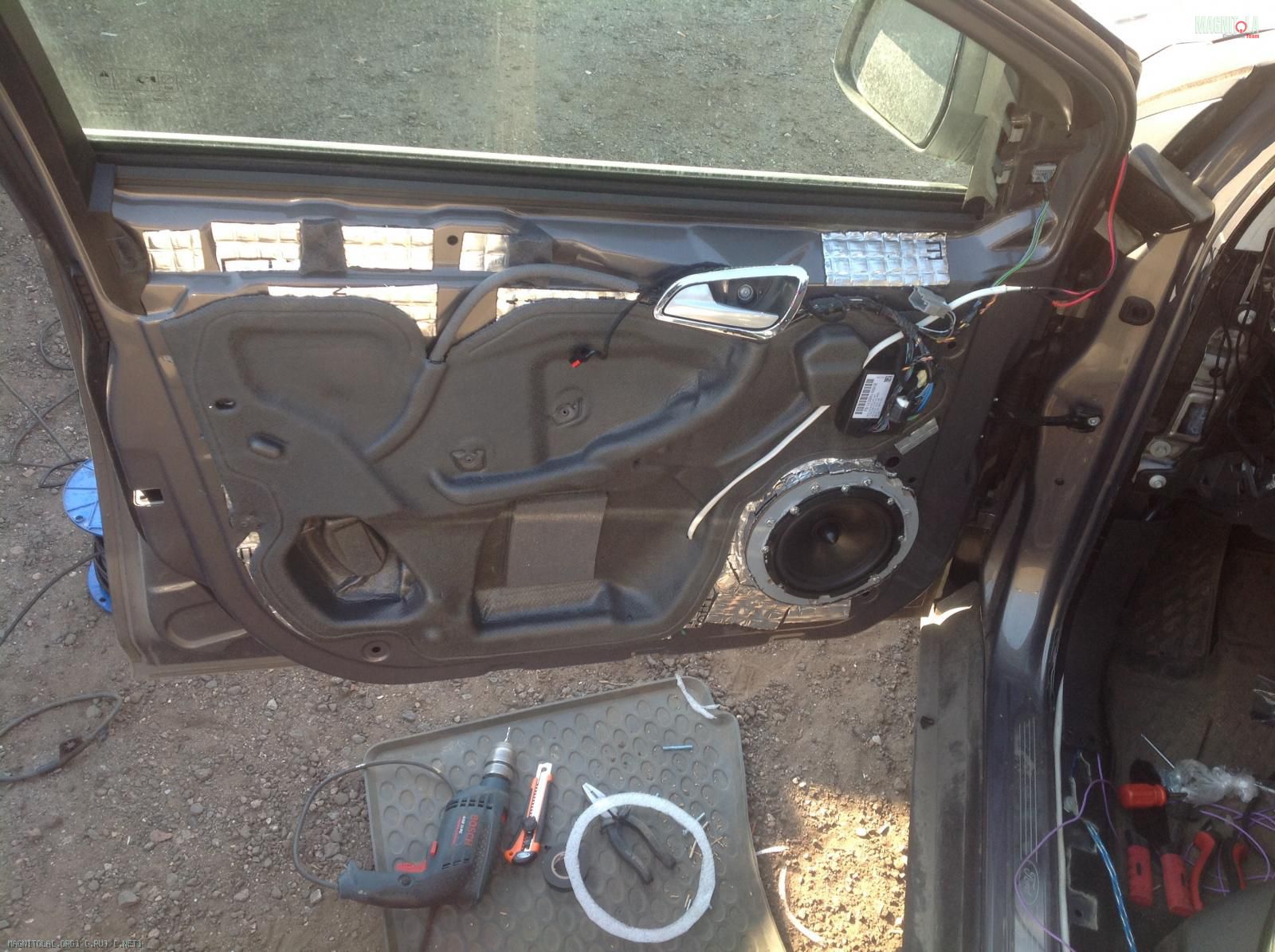

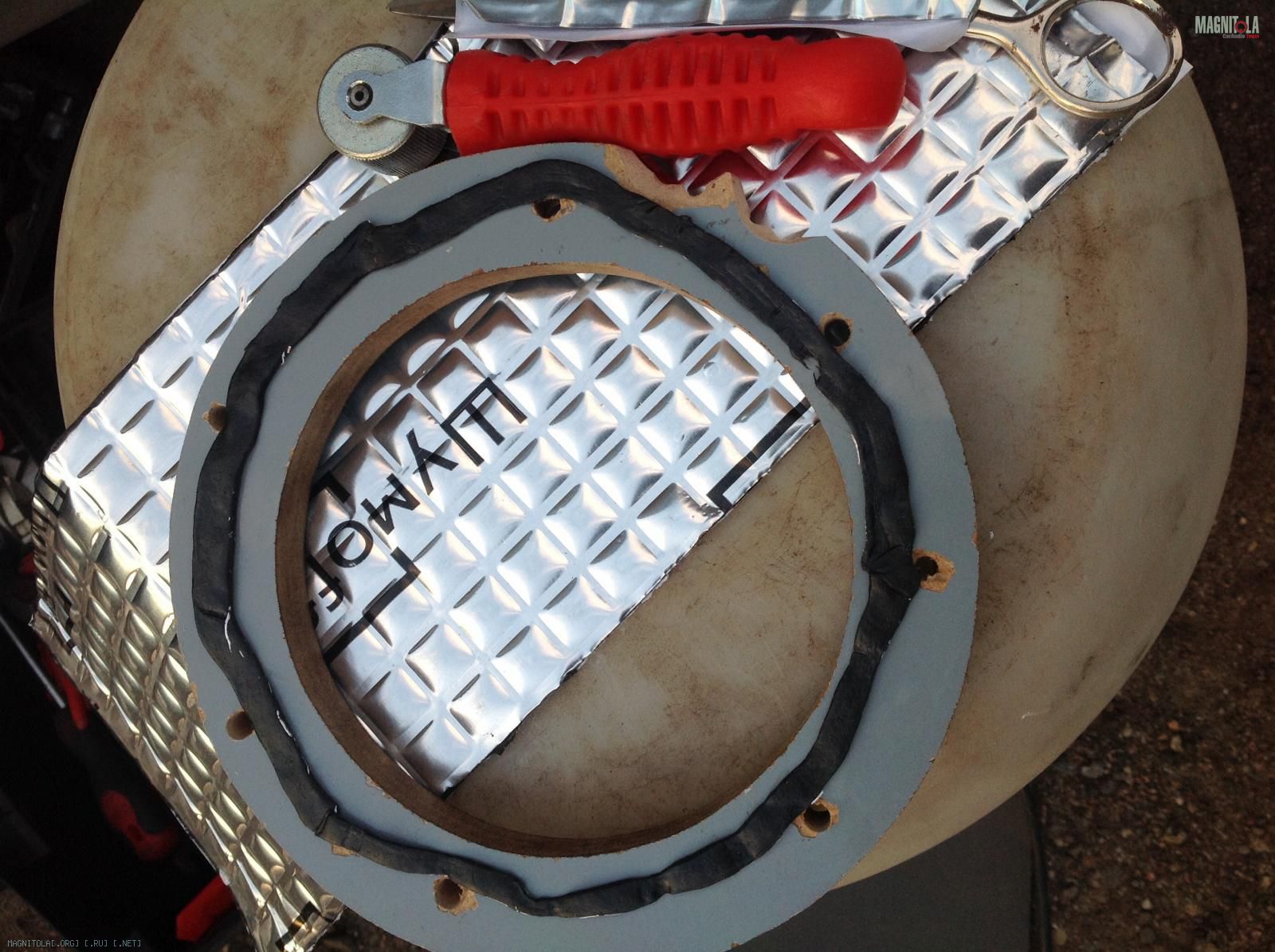

Проставки помимо болтов еще держит и м3))) взял вибру, снял слой с алюминием и разогрев хорошенько прижал к металлу двери. Без болтов уже держались мертво) вот такое ноу хау)))
Вложение 569684
Re: Ford focus 3 - инсталляция мультимедийной системы
Сейчас появился чудный материал шумофф layer это как раз мастика без фольги для подобных герметизирующих задач.
Может выступать в роли герметика для обода АС.
