К сожаленью, lepai у меня начал ловить наводки при подключении его к ШГУ, при работе с портативным мп3 плеером таких наводок нет. Почитав статьи по твику этих малышей пришел к выводу, что доработать малой кровью его не получится и от идеи разместить все оборудование под водительским сиденьем пришлось отказаться. Поэтому переносим усилитель pioneer GM-8604 под пассажирское сиденье, он будет работать на Мид-ы и Саб.

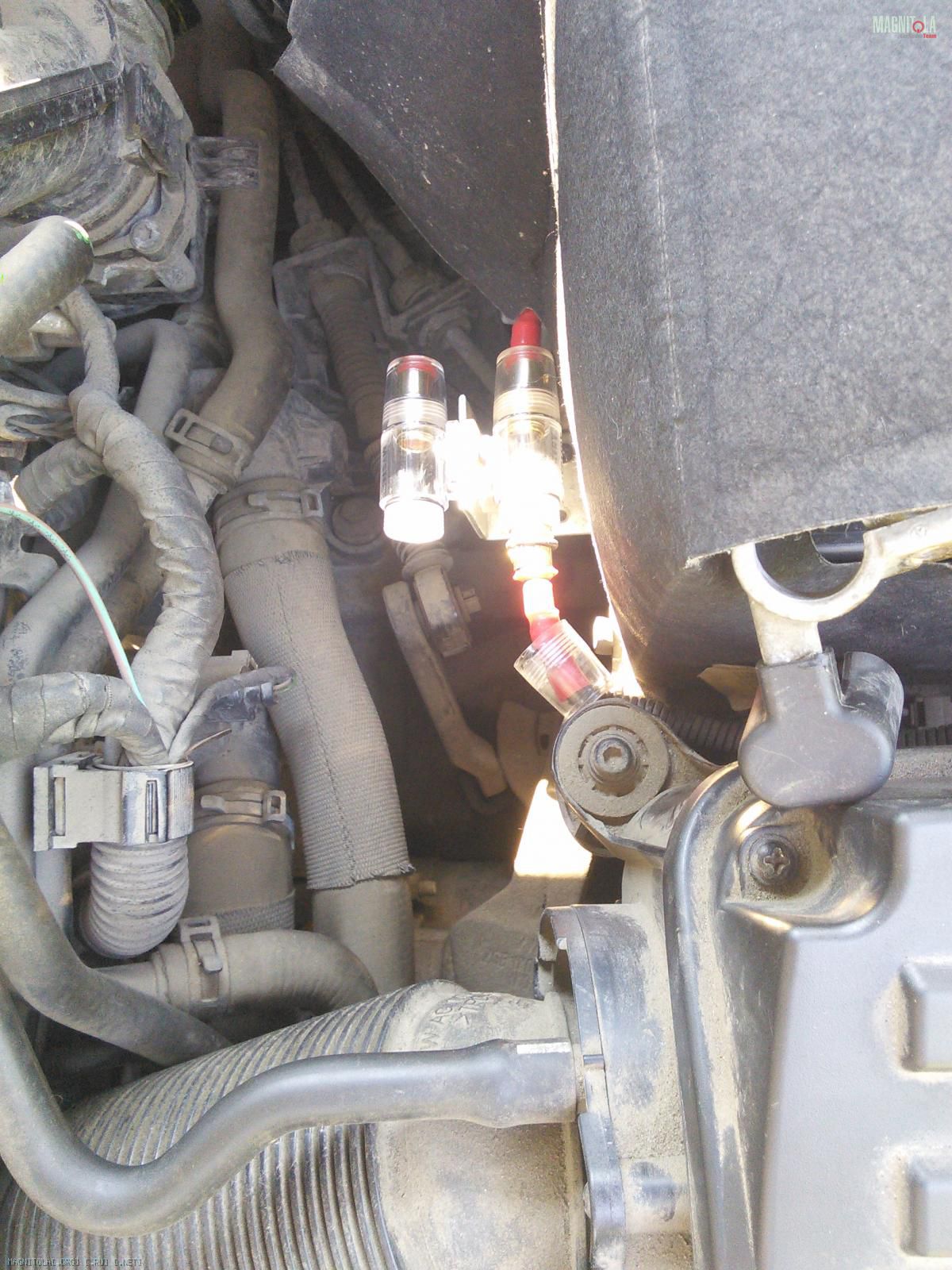

Для каждого усилителя решил вывести свой плюс от аккумулятора.
Вложение 806392
Не пинайте за преды мистери, на усь MacAudio – 20A, Pioneer – 40A.

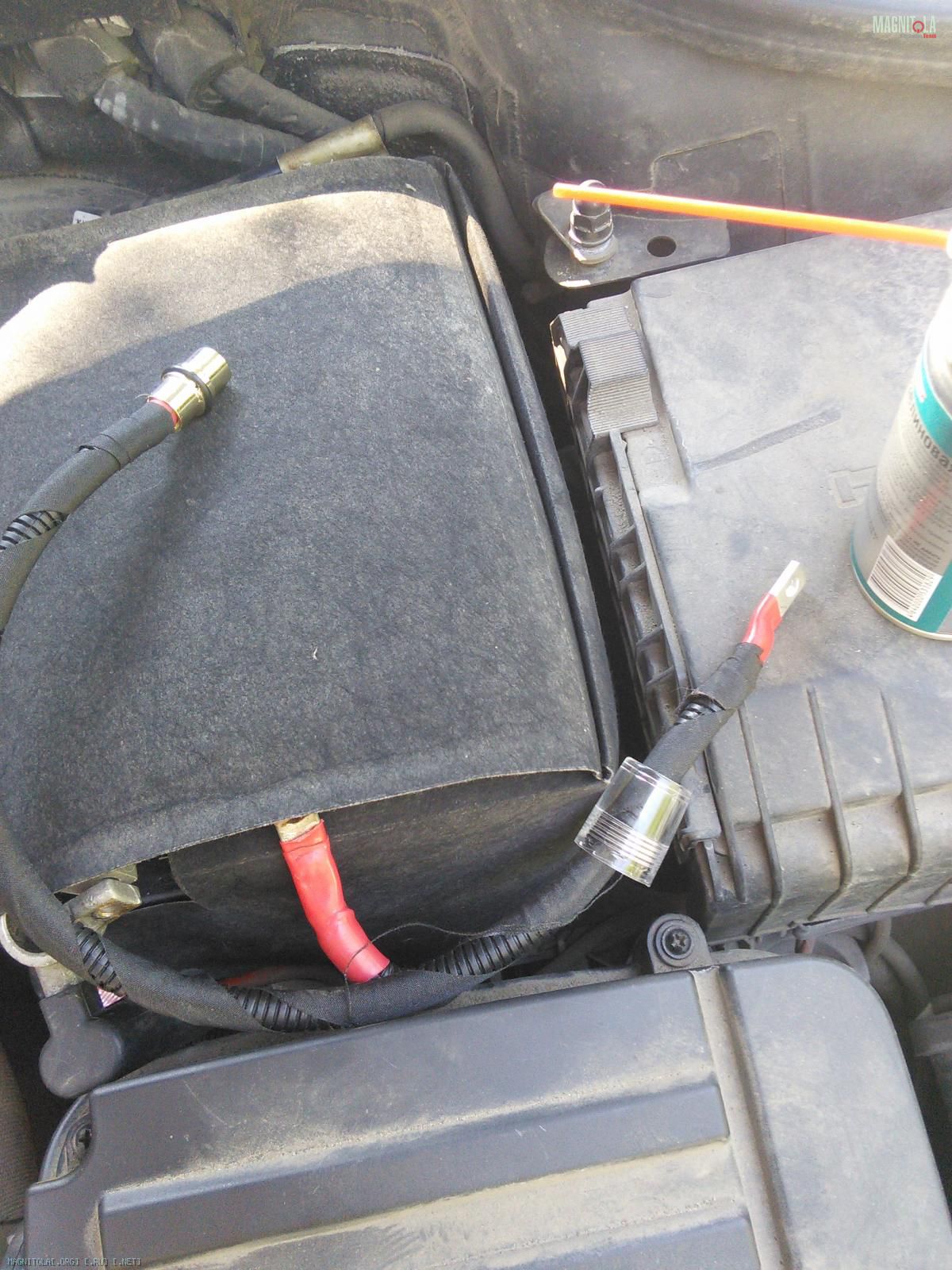

Обжал плюсовой наконечник на аккумулятор и предохранитель.
Вложение 806394

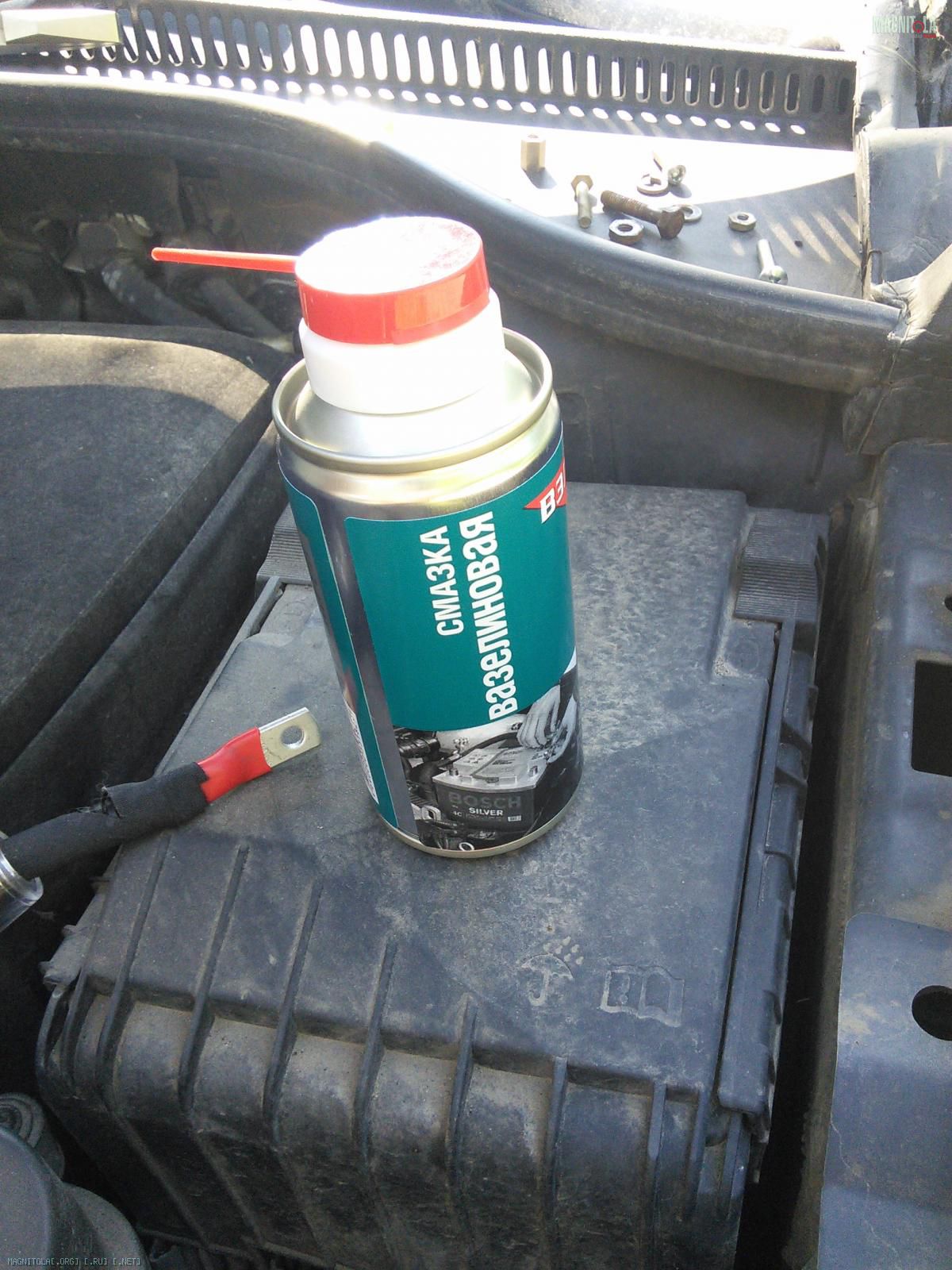

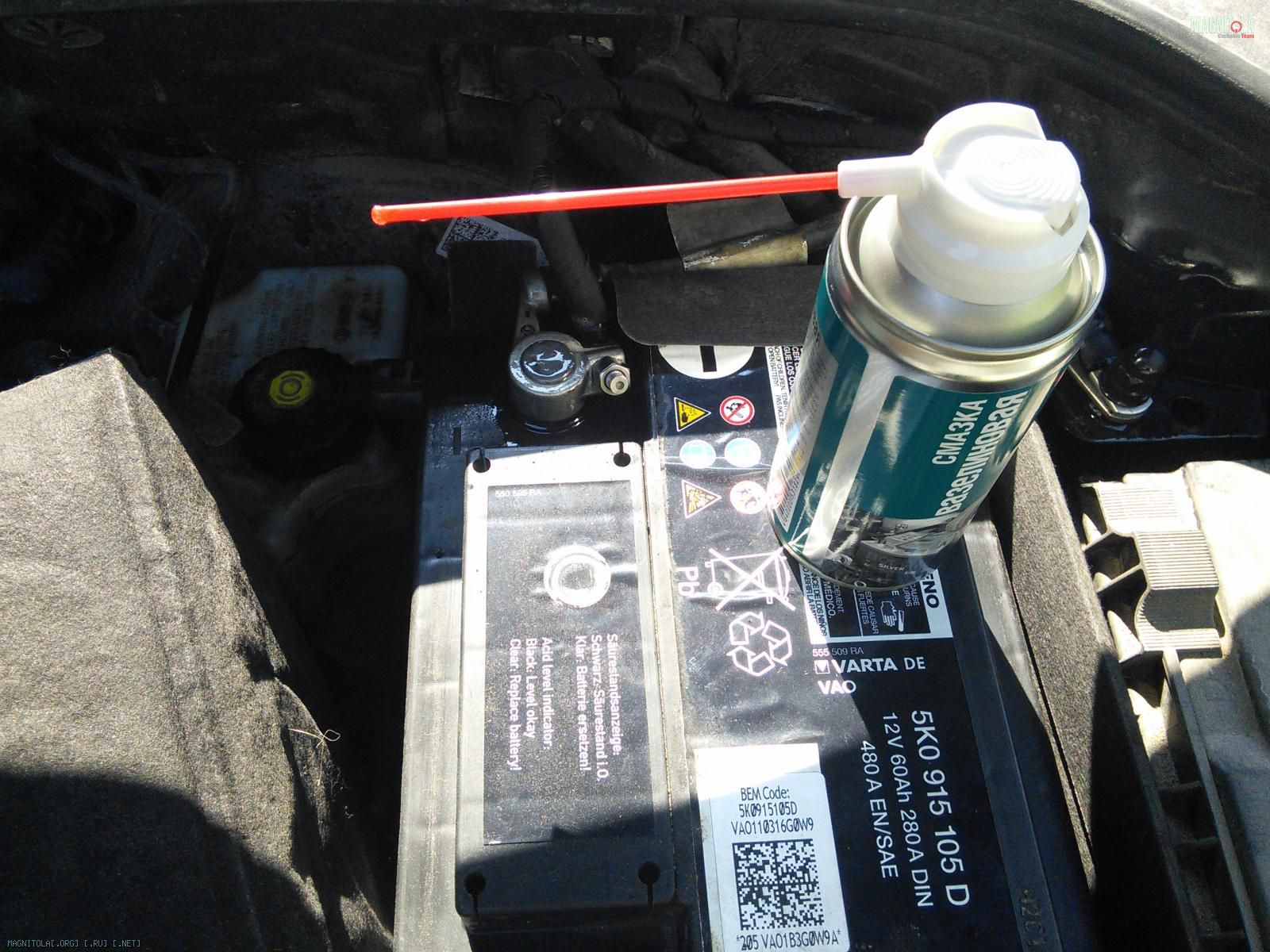

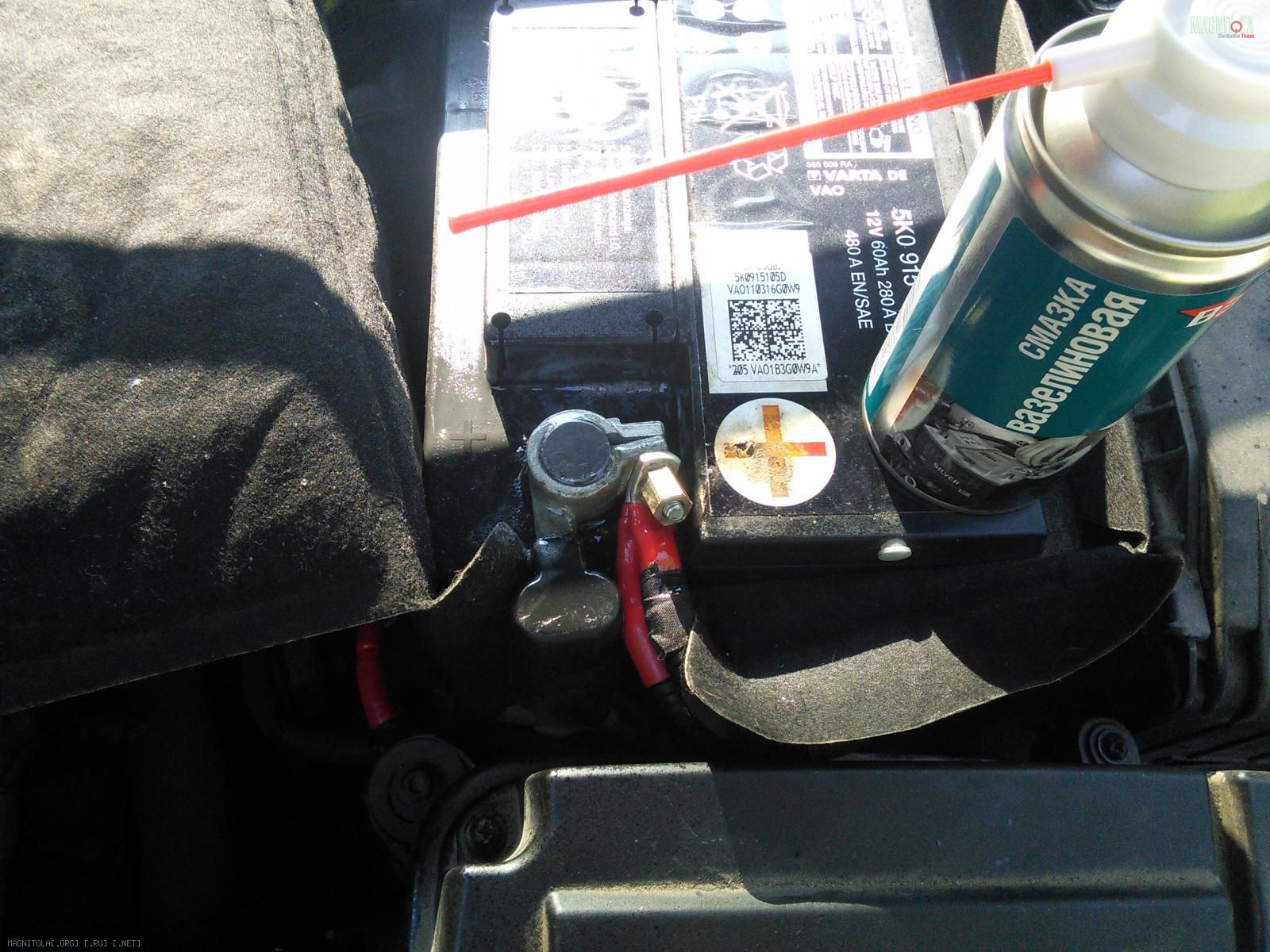

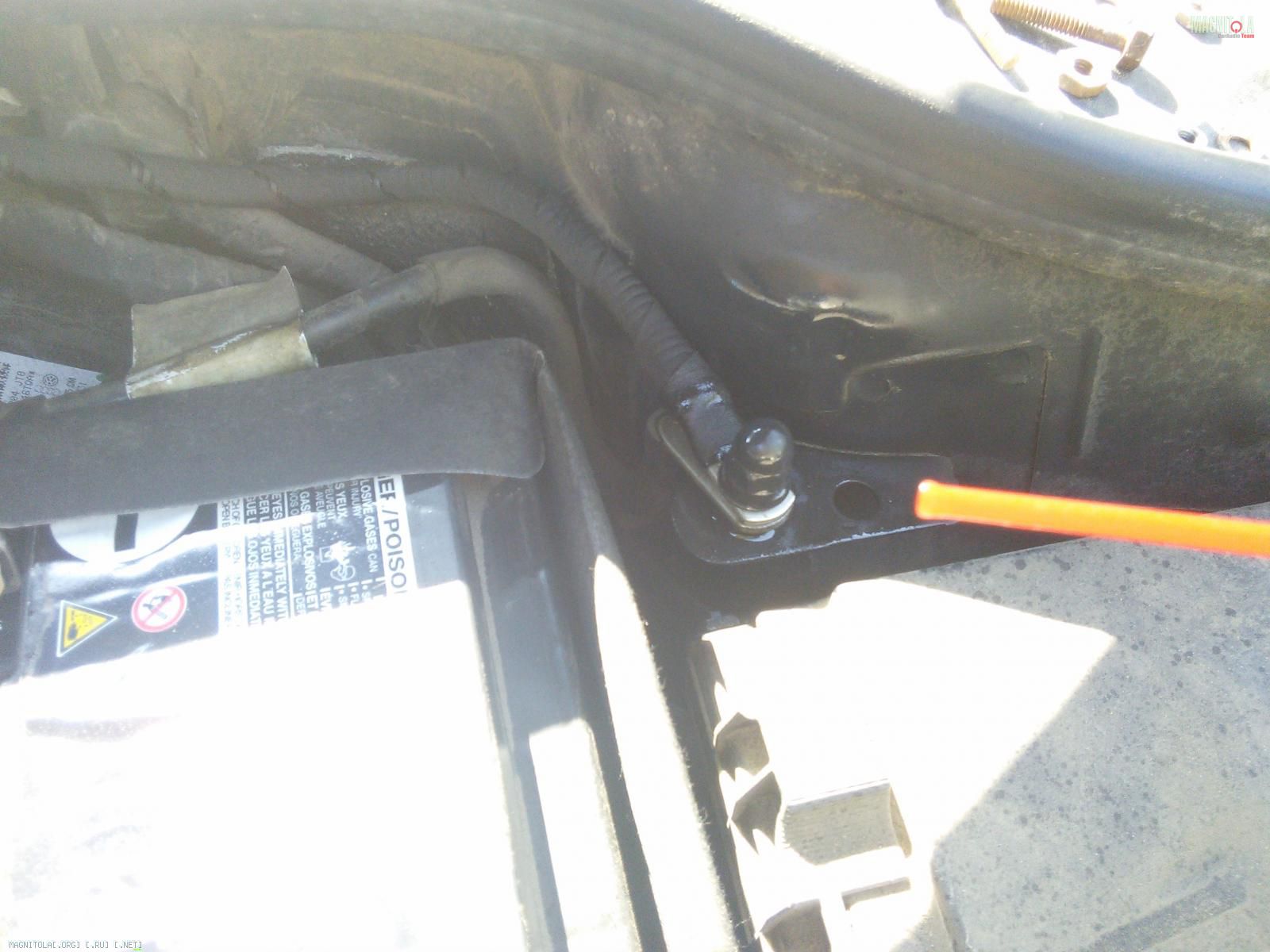

Вазелиновой смазкой обработал контакты на аккумуляторе и массе.
Вложение 806396Вложение 806398Вложение 806400Вложение 806402
Как видно из рисунком минус до массы я тоже продублировал :).

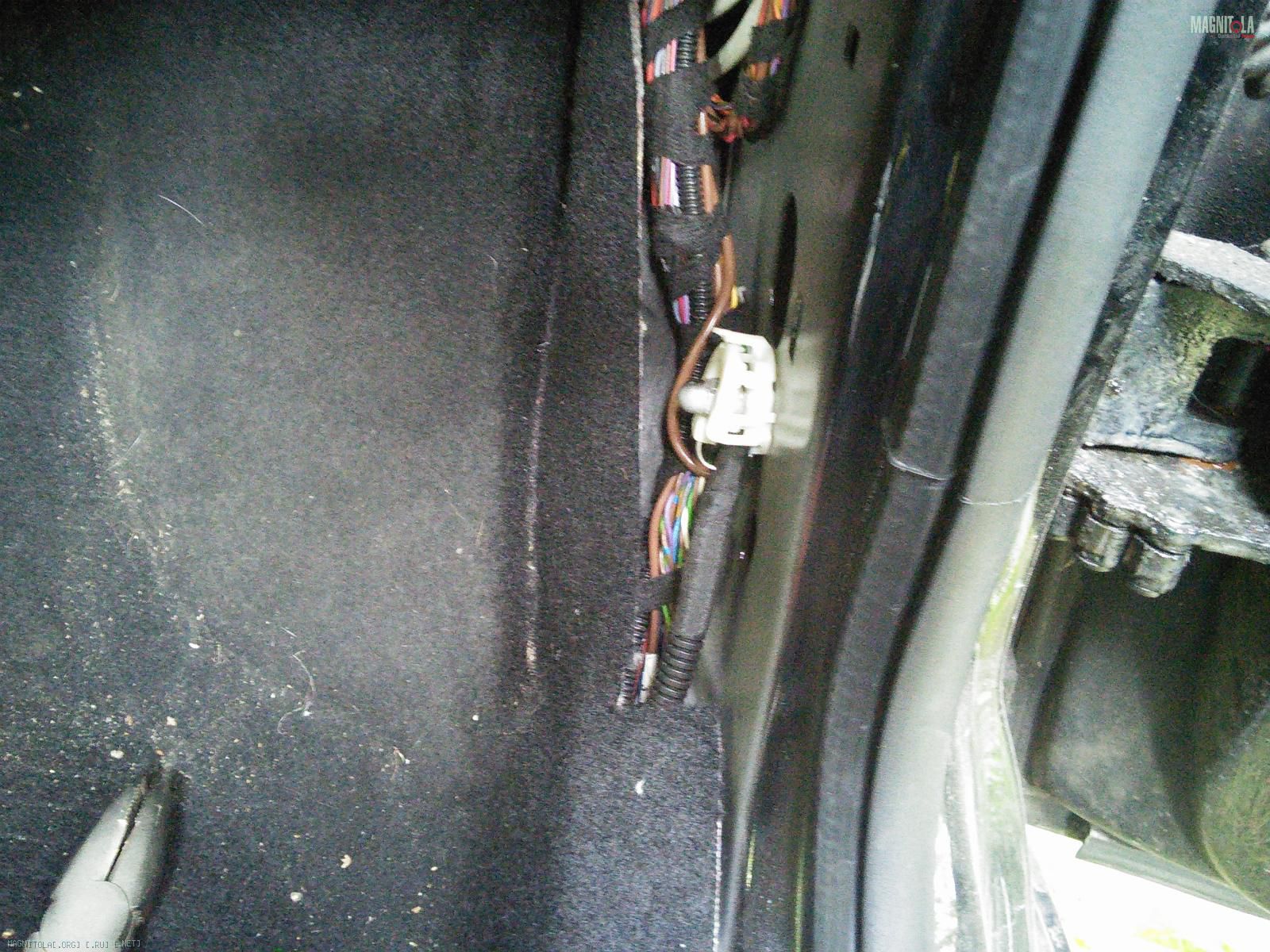

Минус от усилителя подвел к штатной массе.
Вложение 806408

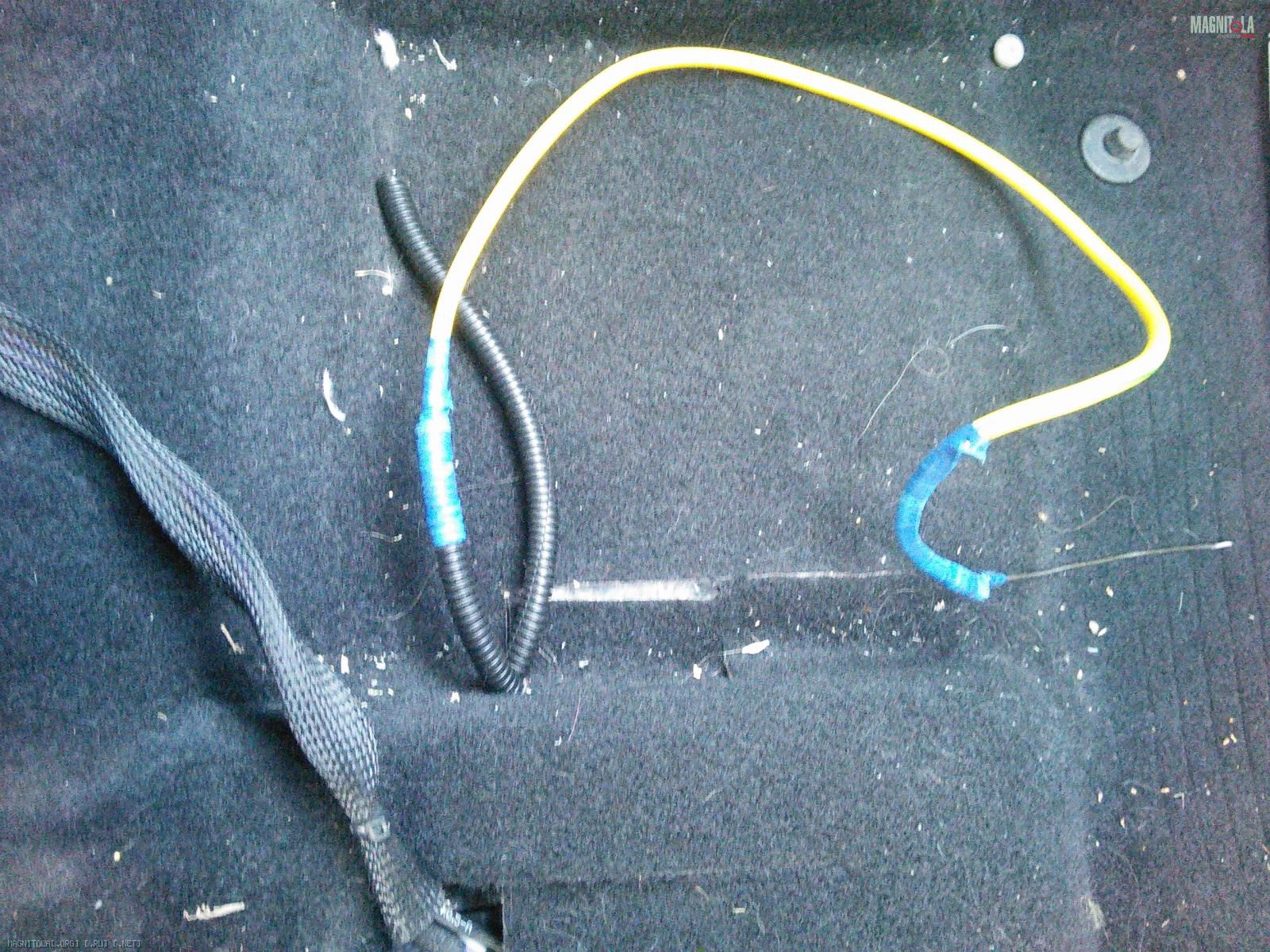

Плюс и масса вылезли под пассажирским сидением.
Вложение 806412
В этот раз мне повезло, и гофры хватило тютелька в тютельку. Далее мне уже так не везло, у меня заканчивалась термоусадка, грунт, краска, не хватило пары см. чтобы отбянуть винилом полку с двух сторон, но об этом позже :(.

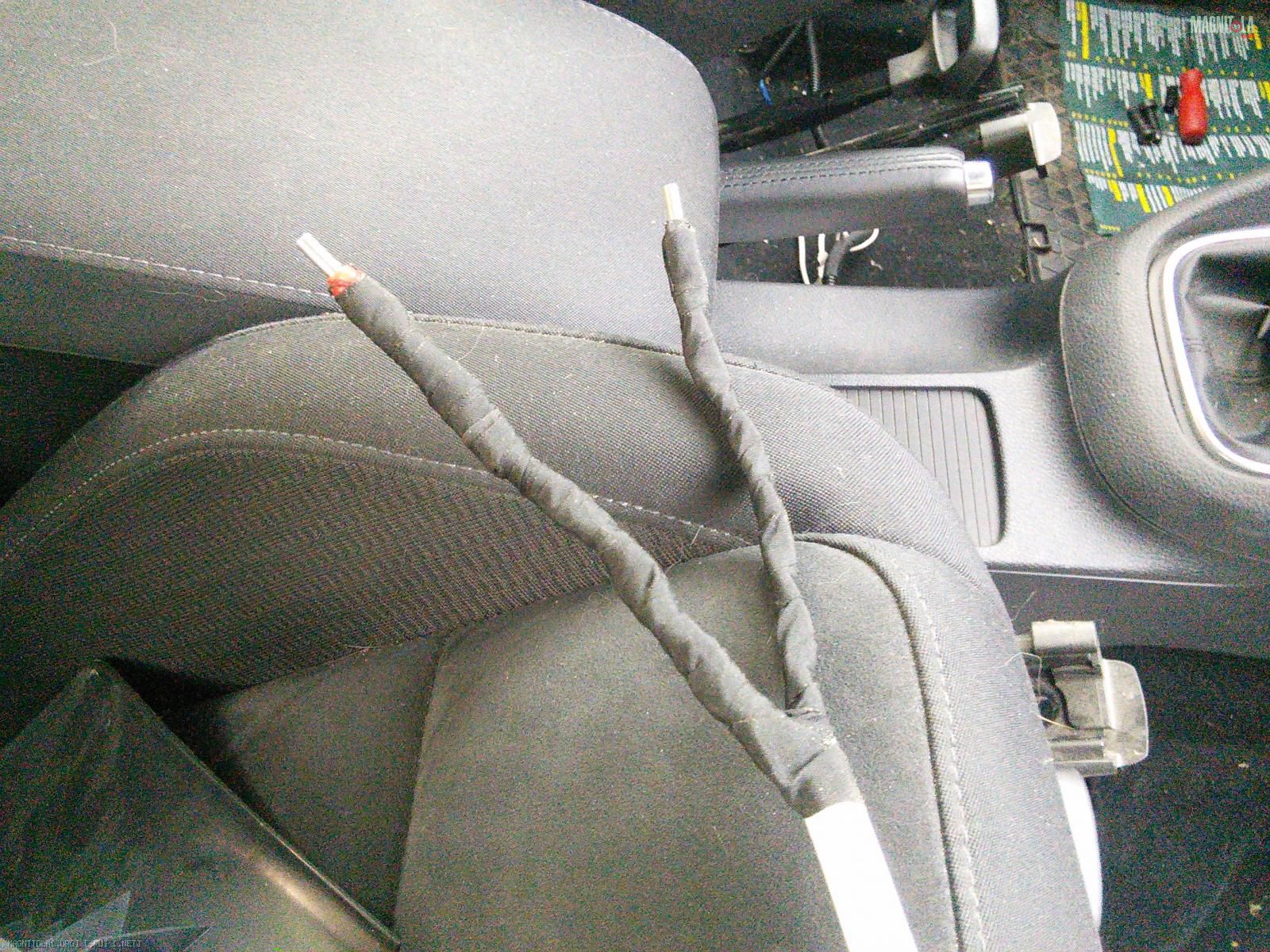

Не нашел провода сечением 2х5, или хотя бы 2х4, поэтому купил провод 4х2,5, соединял попарно. Провод в двойной изоляции, поэтому разные гофры считаю излишними.
Вложение 806416
Акустические провода мид басов тоже удалось перенести без проблем, провод от правого мида укоротил.

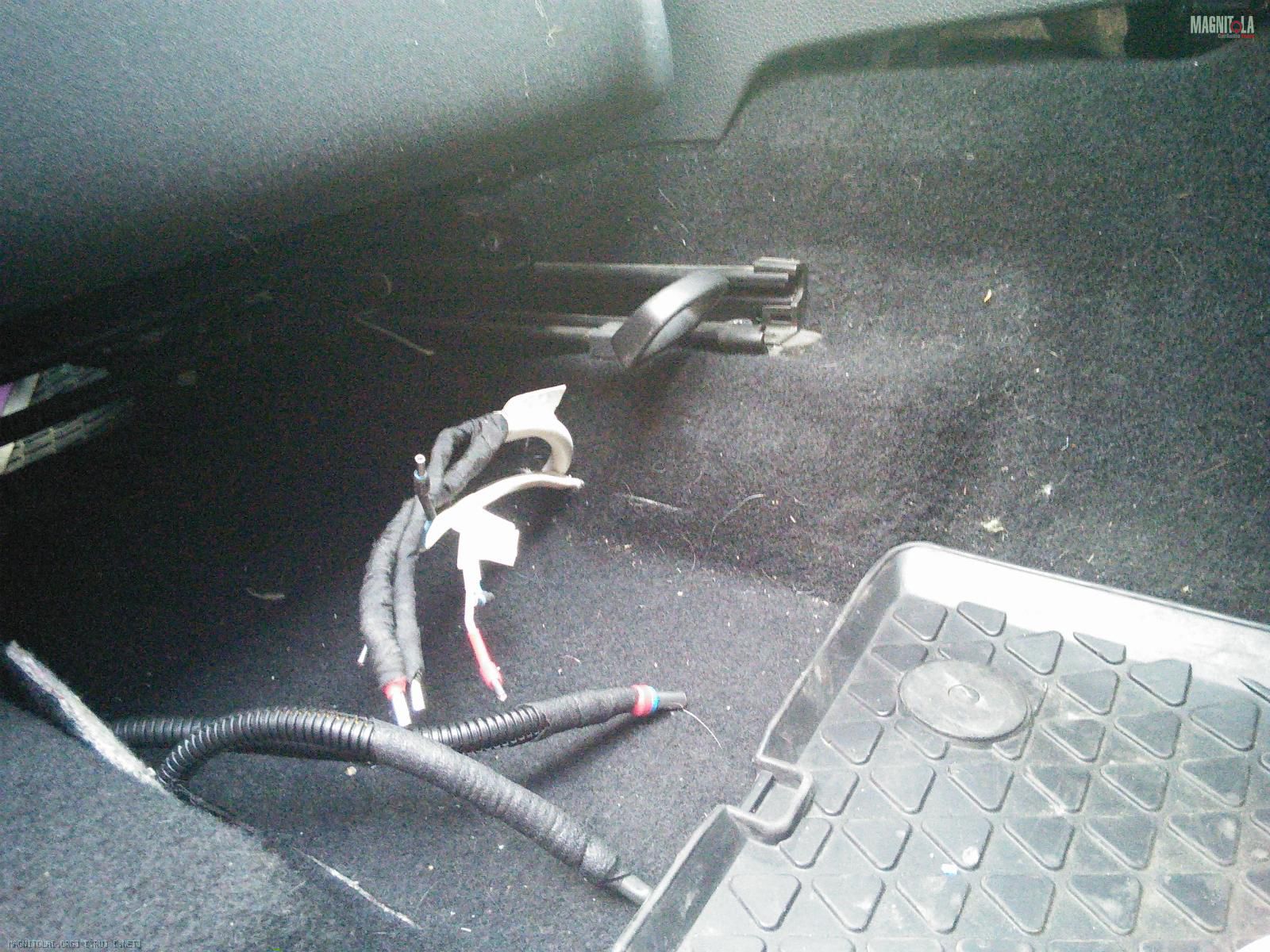

Бригада в сборе, но кого-то не хватает.
Вложение 806428

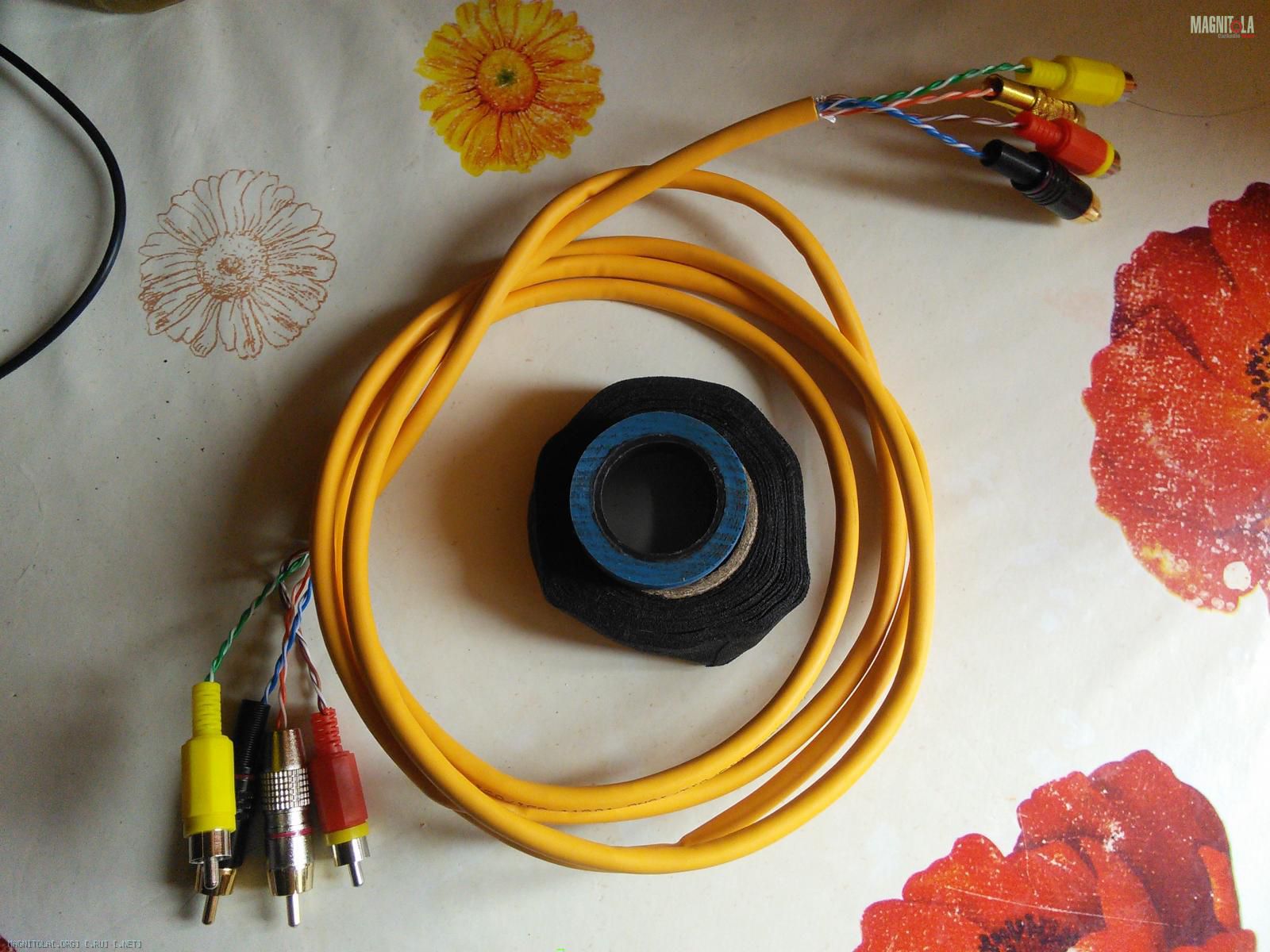

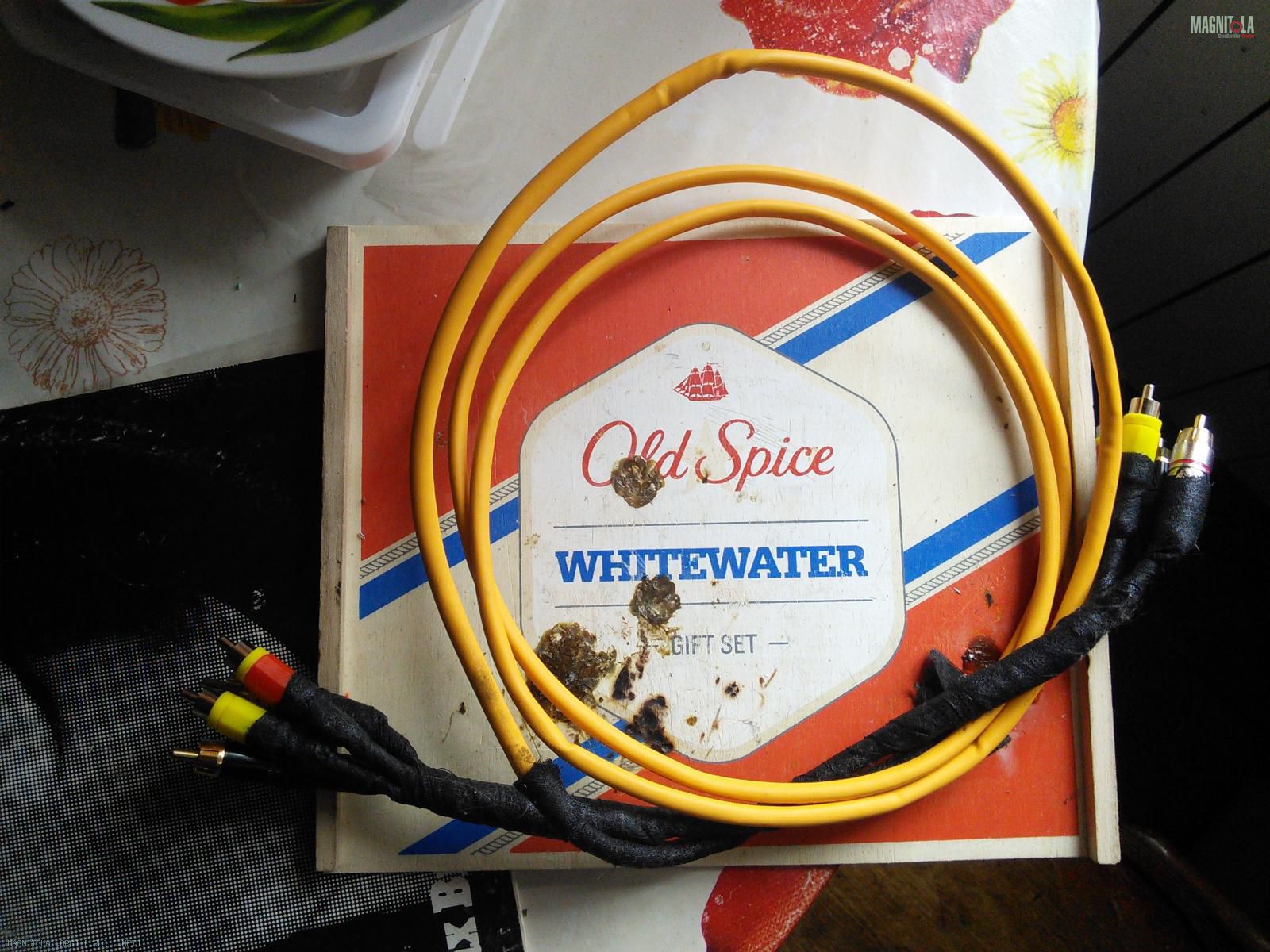

Межблоки сделал из Ethernet кабеля, он экранированный в противопожарной изоляции. 4 витые пары как раз то что нужно, чтобы развести миды и саб. Подкину немного овна на вентилятор шнурковщины.
Вложение 806430Вложение 806432

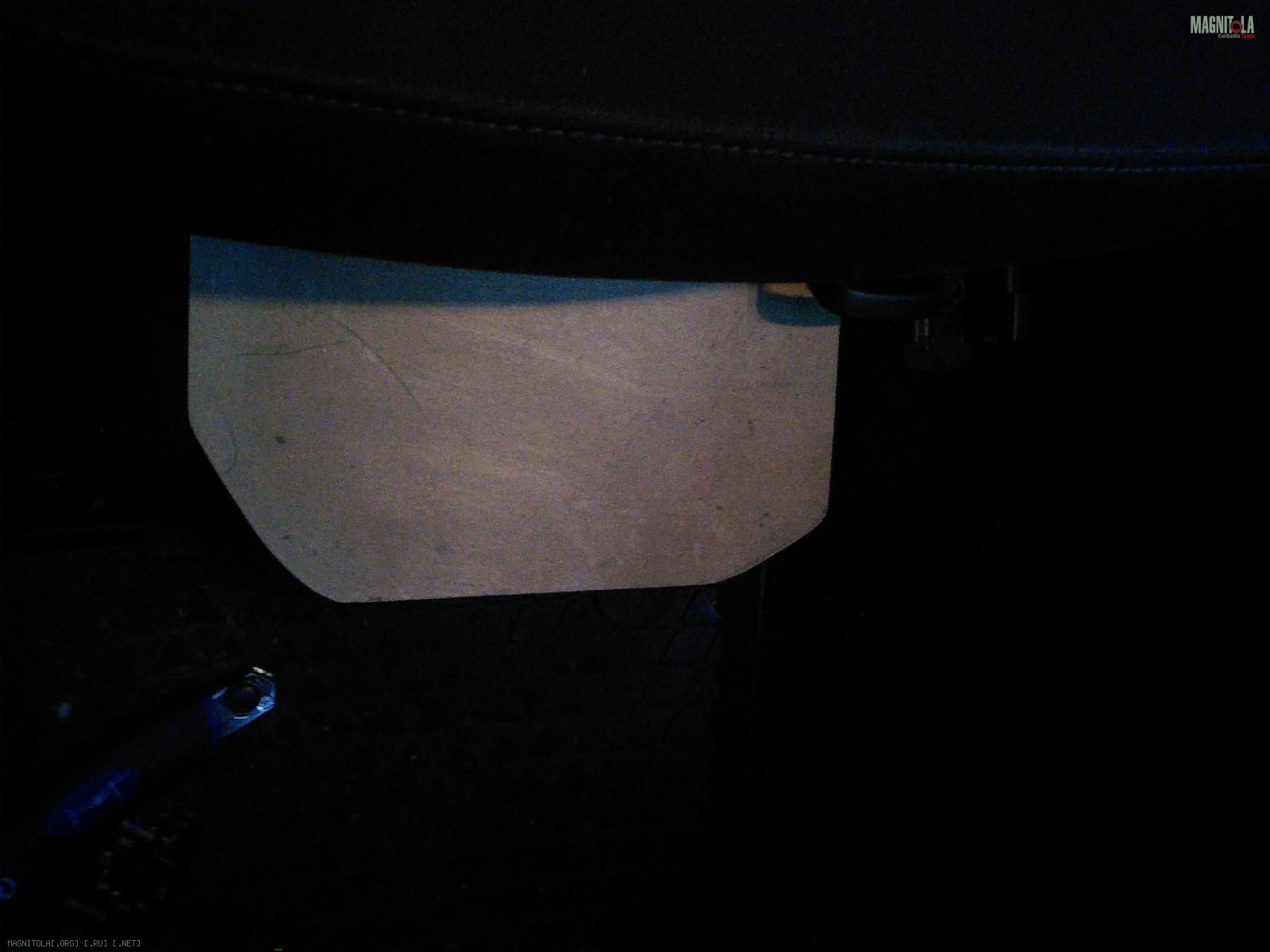

Выпилил из фанеры площадку для крепления усилка, была первая проба руки с фрезером. Получилось неплохо))).
Вложение 806436
Сорри. Почему-то нашел только это фото, площадка покрашена черной матовой краской и смотрится неплохо, хотя ее и не видно при нормально установленном сиденье.
Под пассажирским сиденьем пока стоит такой древний усь и работает на ширики, он был у меня в загажнике. Хоть это древний и бюджетный усь, но подача шириков с MacAudio мне нравится больше. Потом его место займет замодельный усь с ИТУН.
На этом все, дальше будем пилить )))
Везде важна аккуратность))))))))))) Чтоб не было так: http://7tricks.ru/wp-content/uploads...atsii-ruki.jpg ))))))))))))))))))))))))))
Так это же рука заядлого рукоблуда :facepalm:Цитата:
Сообщение от Eu-Jinn
А ты что делаешь?))))))))))))))))))))))))))))))))
А-ха-ха-ха, 1-0 Дядь Женя ведет ))))))))))))))))))))))))))))))))Цитата:
Сообщение от Eu-Jinn
Опять очко пишешь... Слава, я начинаю за тебя бояться))) дай телефончик жены, я ей позвоню, скажу, что с тобой сделать надо))))))))))))))))))))))
Слав,а можно тебе заказик подкинуть? вопщем нужны межблоки длиной 1,4м гдето, две стереопары,сможешь сделать?
Ты думаешь, я специалист по пайке ))). Можно в личке обсудить )))Цитата:
Сообщение от PINSYAO
Известный по Интернету человек с ником Каток рассказал о своем способе изготовление полки. Основное его отличие от других способов – это композитная конструкция. Я немного ушел от оригинала, заменив металлическую раму на деревянную из брусков 2х3см (все же с деревом мне приятнее работать).
Кому интересна оригинальная конструкция, поищите в интернете по запросу «Каток FreeAir саб».
Полку начал пилить с подиума «стульчак для унитаза».

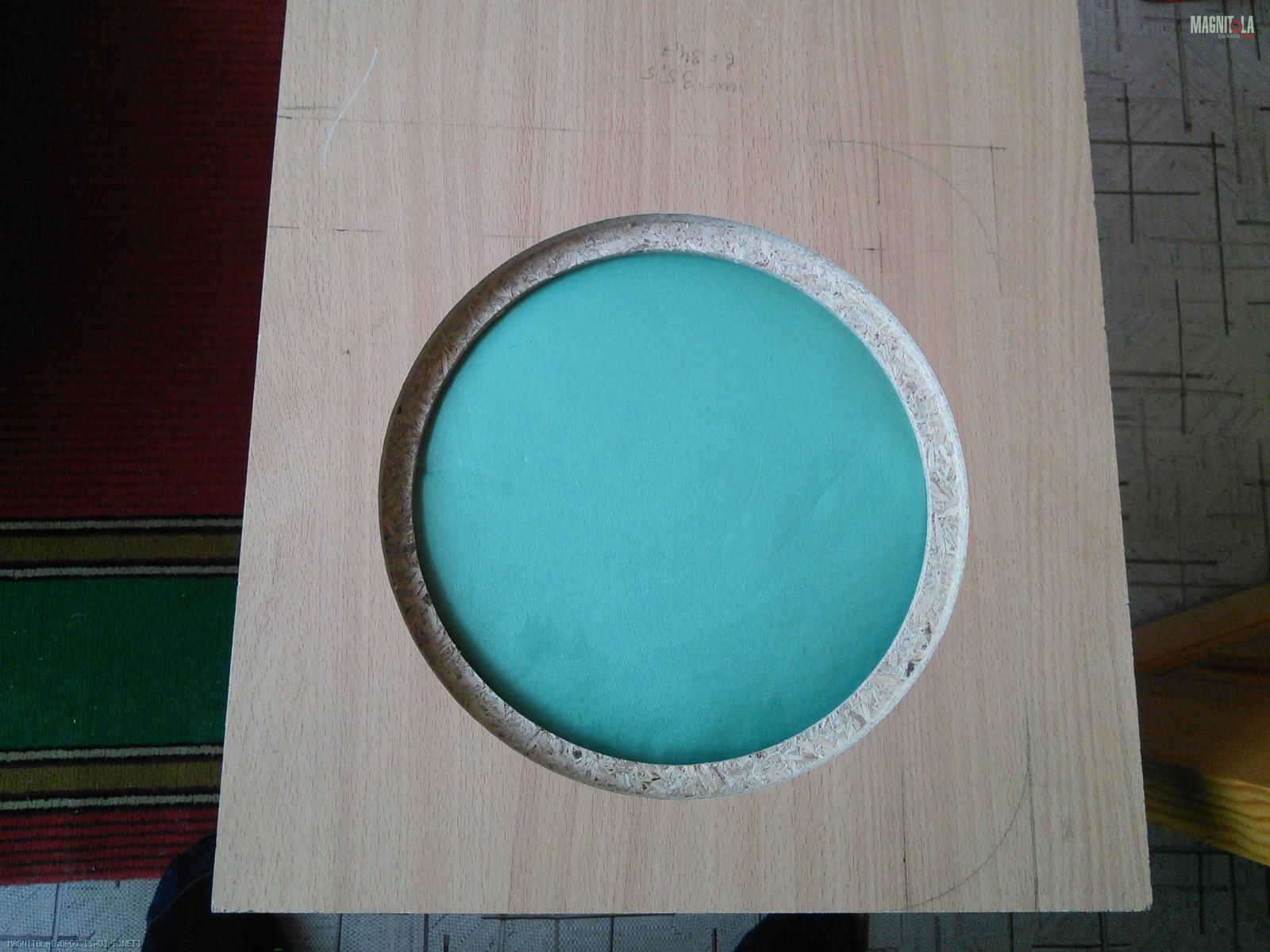

Сделал отверстие под динамик, скажу что с фрезой и циркулярной насадкой это делать одно удовольствие.
Вложение 806610

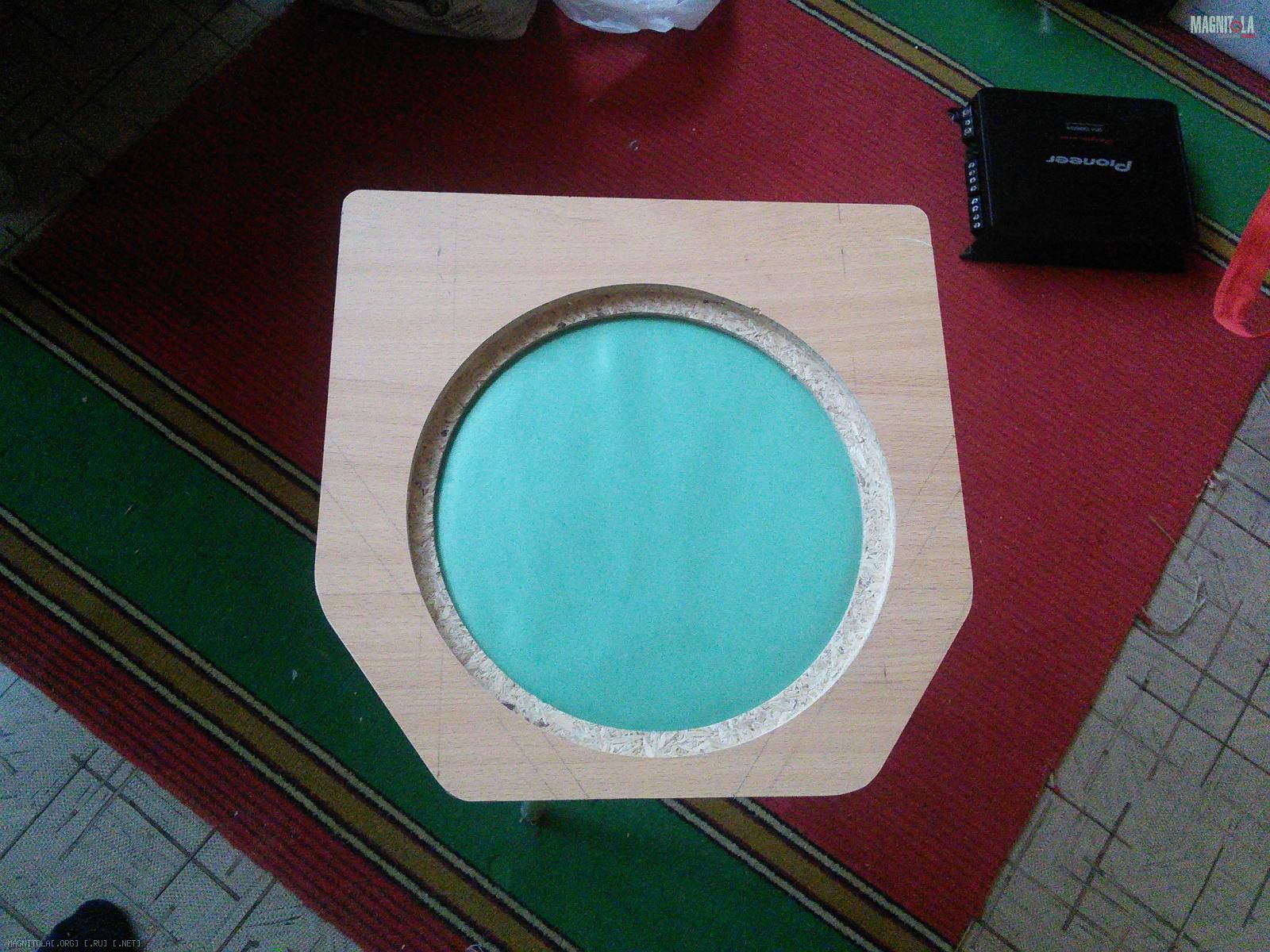

Но на прямоугольном стульчаке сидеть неудобно, поэтому облагородил грани.
Вложение 806612

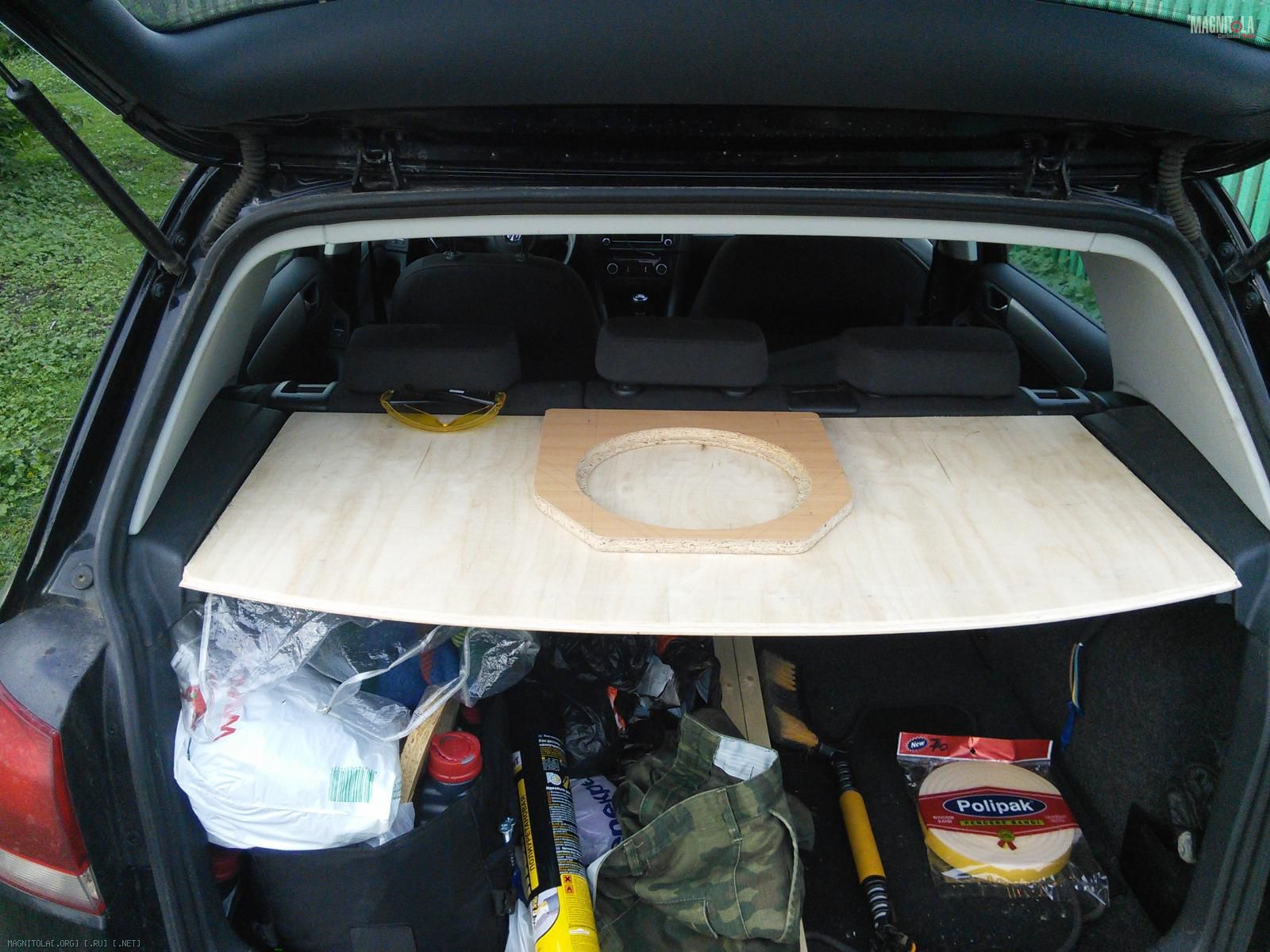

Дальше начал вырезать верхнюю стенку полки.Для верхней и нижней стороны использовалась ДСП 8мм. Думал, если сделаю шаблон по размерам оригинальной полки будет мне счастье, сделал, вырезал полку положил в багажник и увидел большие зазоры. Не уследил хитрый отбойник на крышке багажника, пришлось подгонять по месту.
Вложение 806614
Во, уже деревенский туалет напоминает , 3 стенки, крыша и дверца с щеколдой – получается отличная комната для уединения ))).

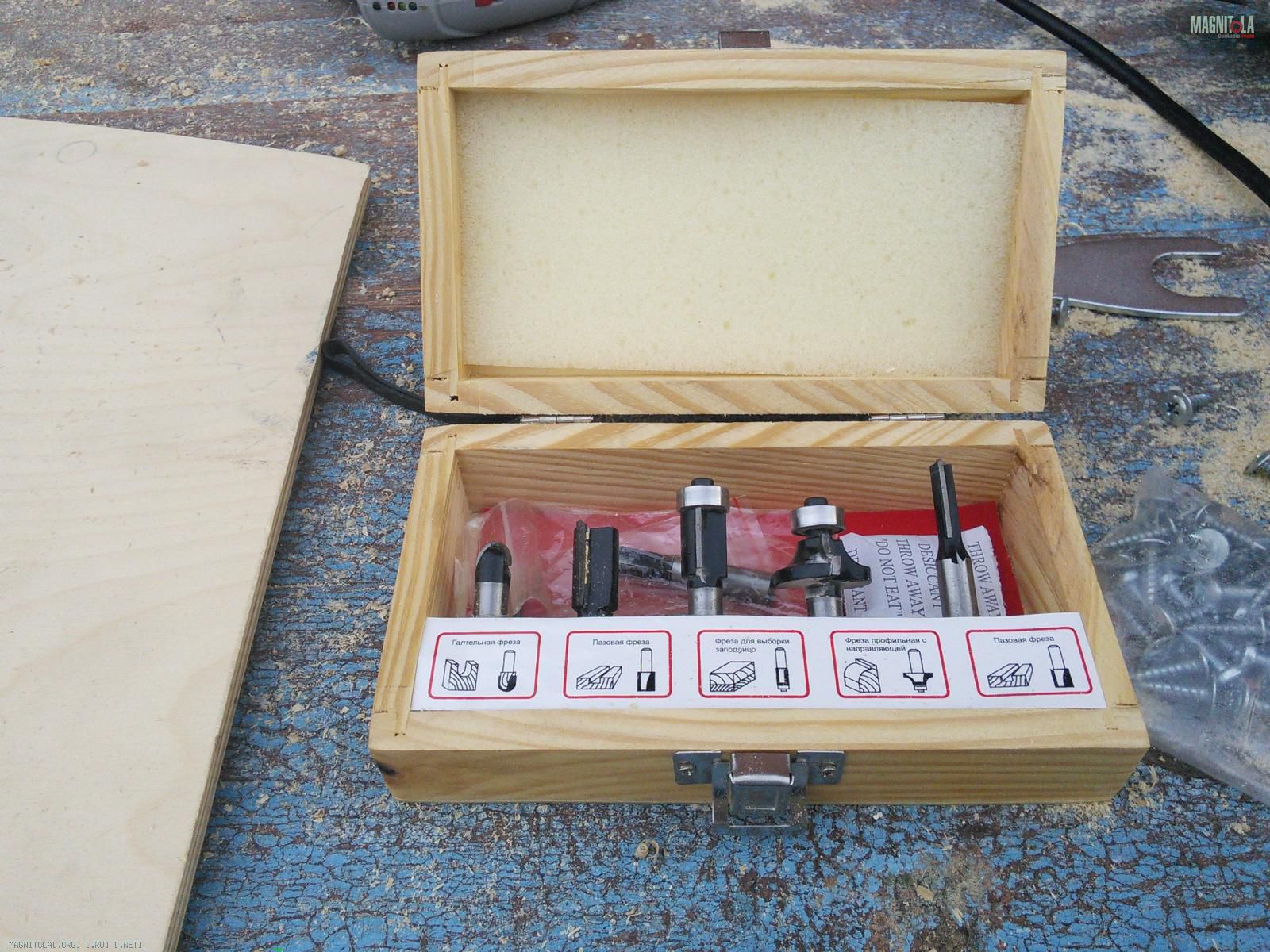

Дополнительно прикупил набор фрез.
Вложение 806616

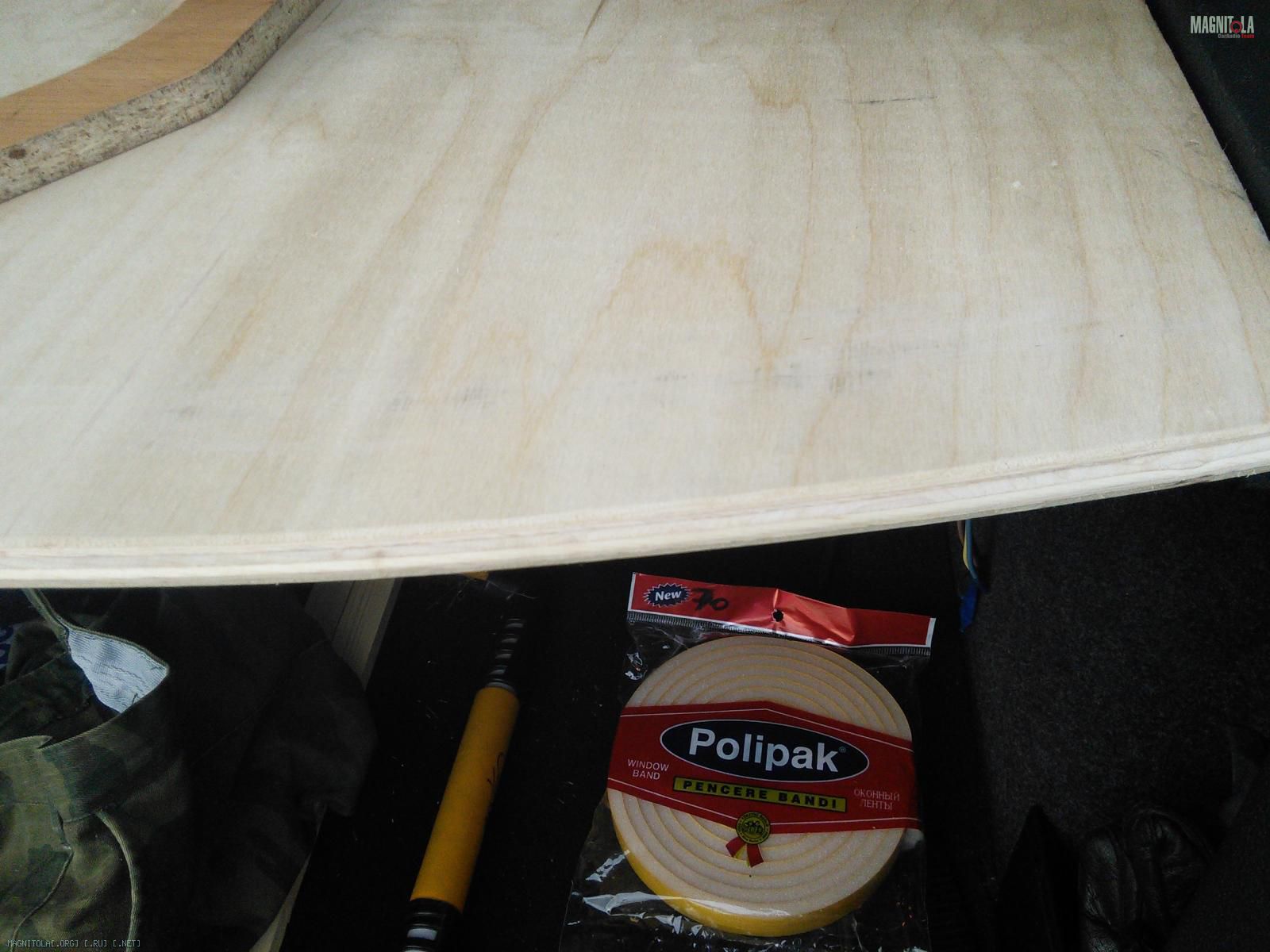

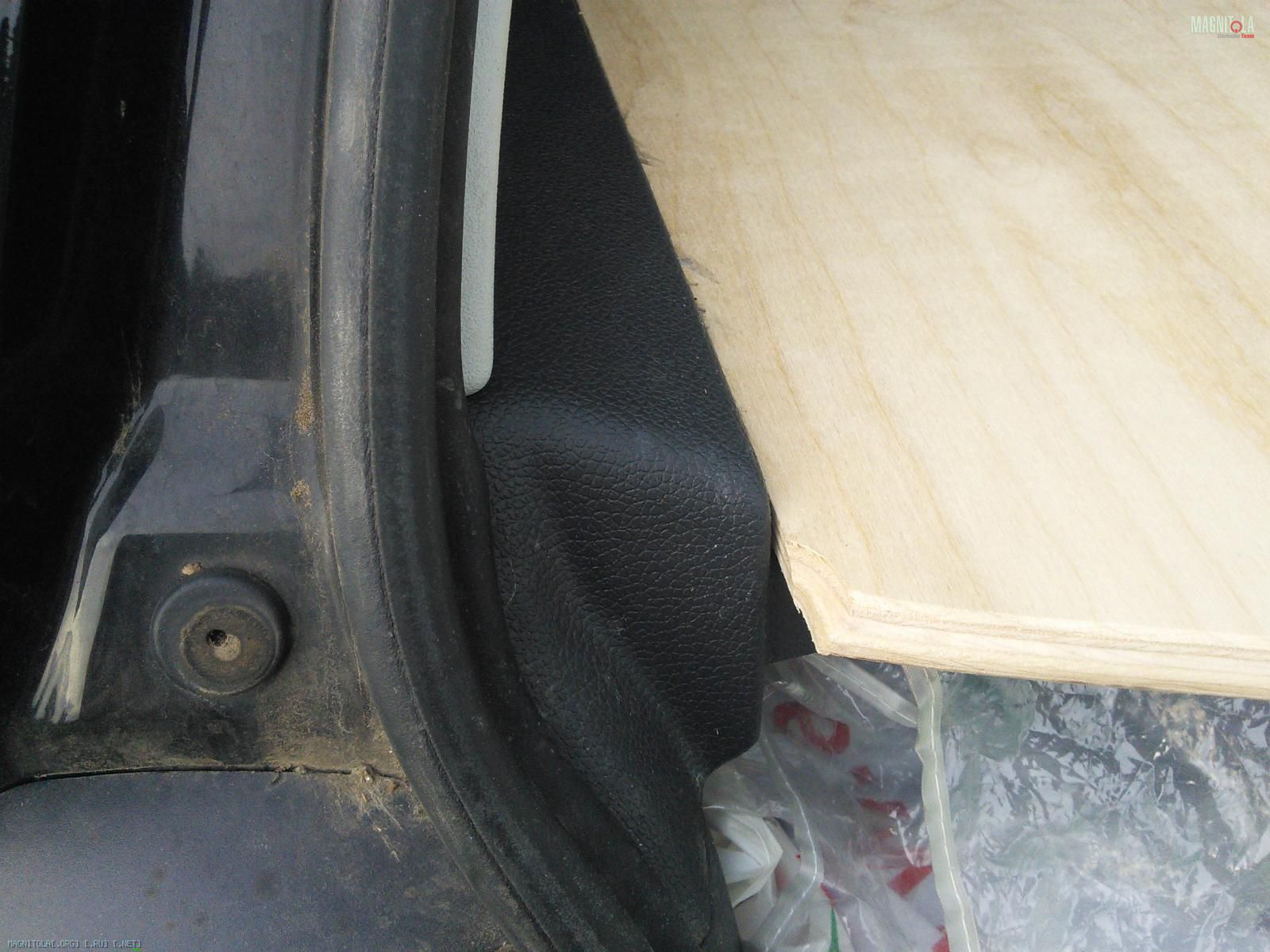

Что позволило сделать плавные грани.
Вложение 806618Вложение 806620

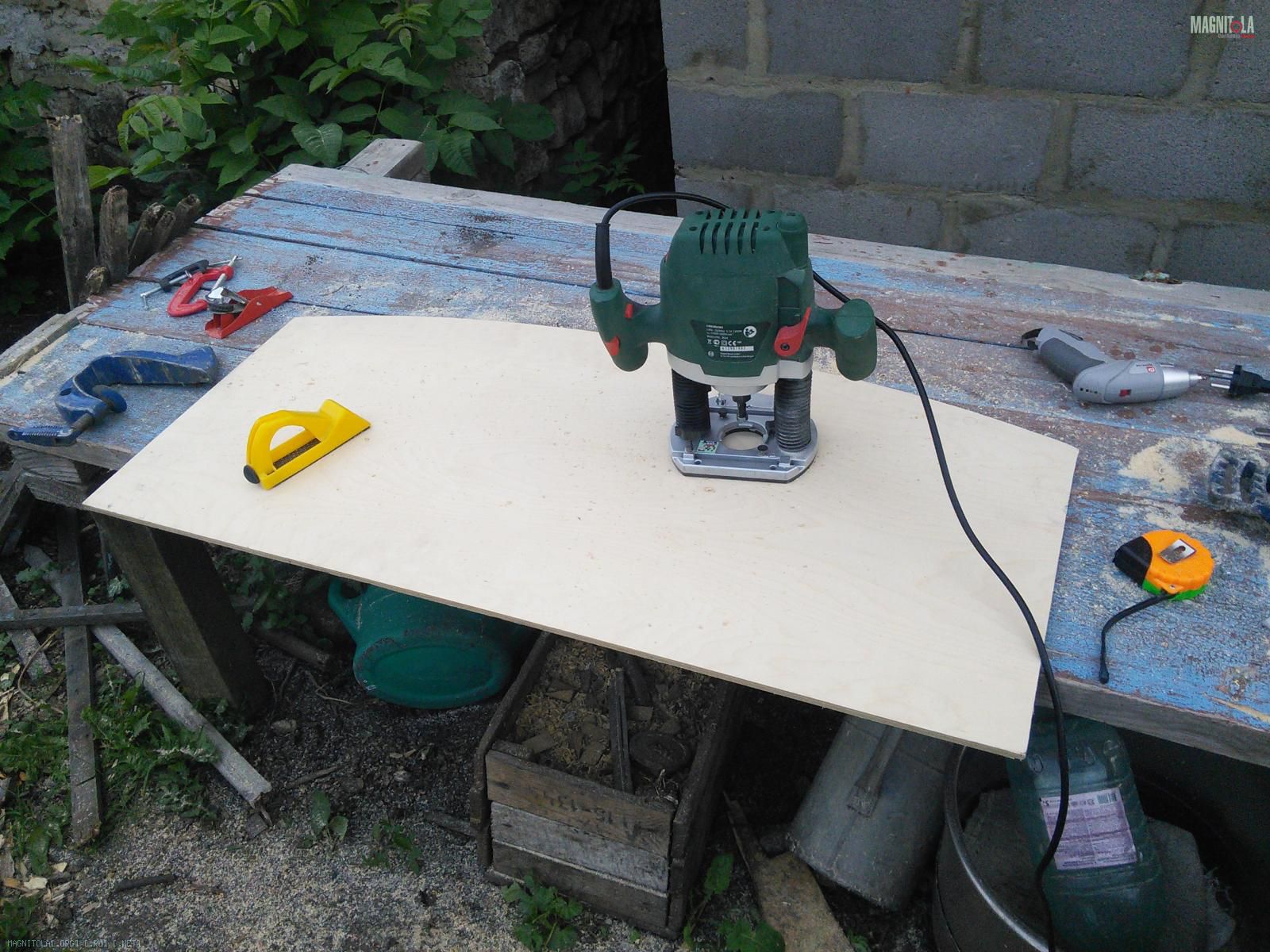

Готовлюсь делать отверстие в крышке полки.
Вложение 806622

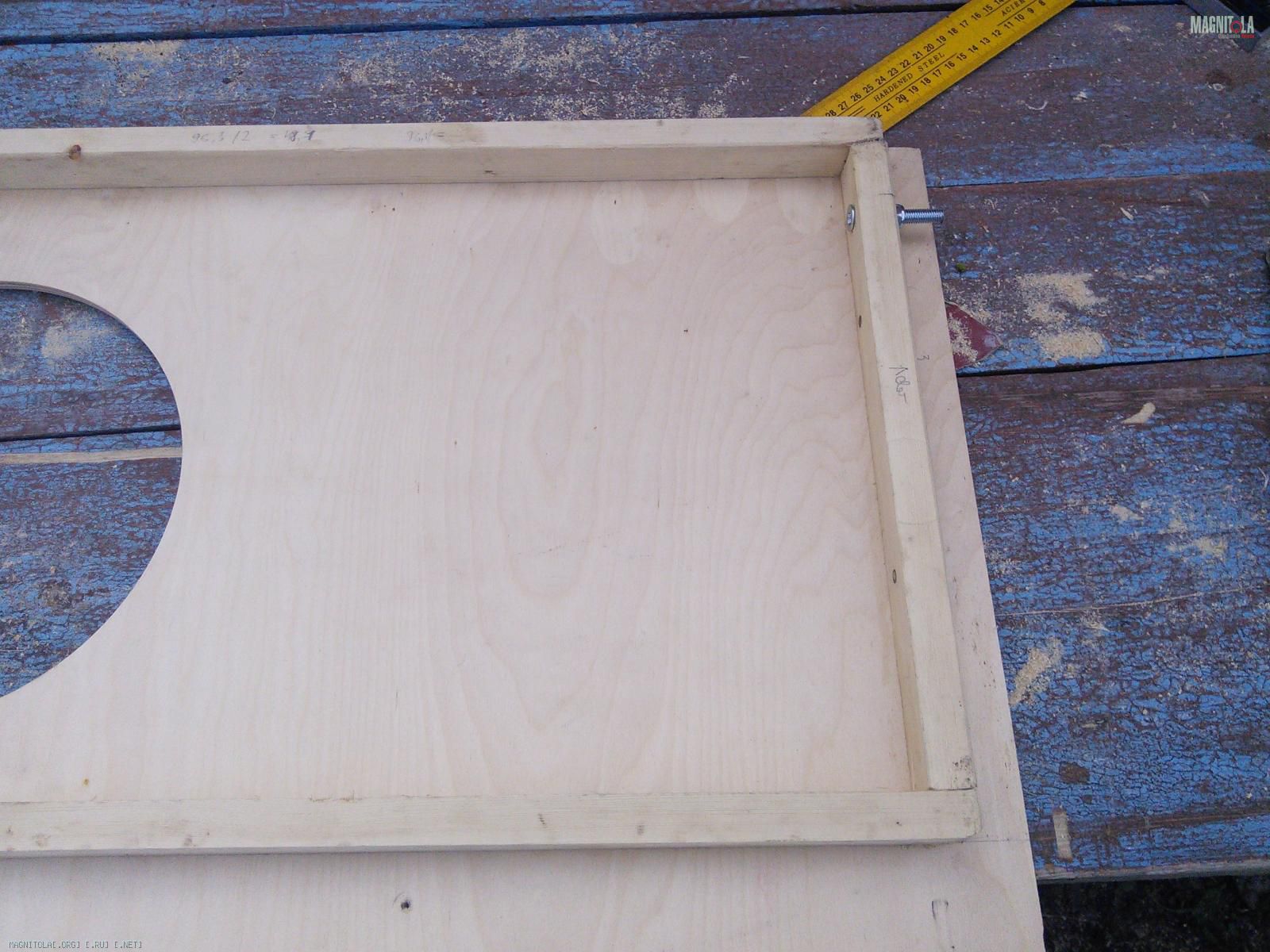

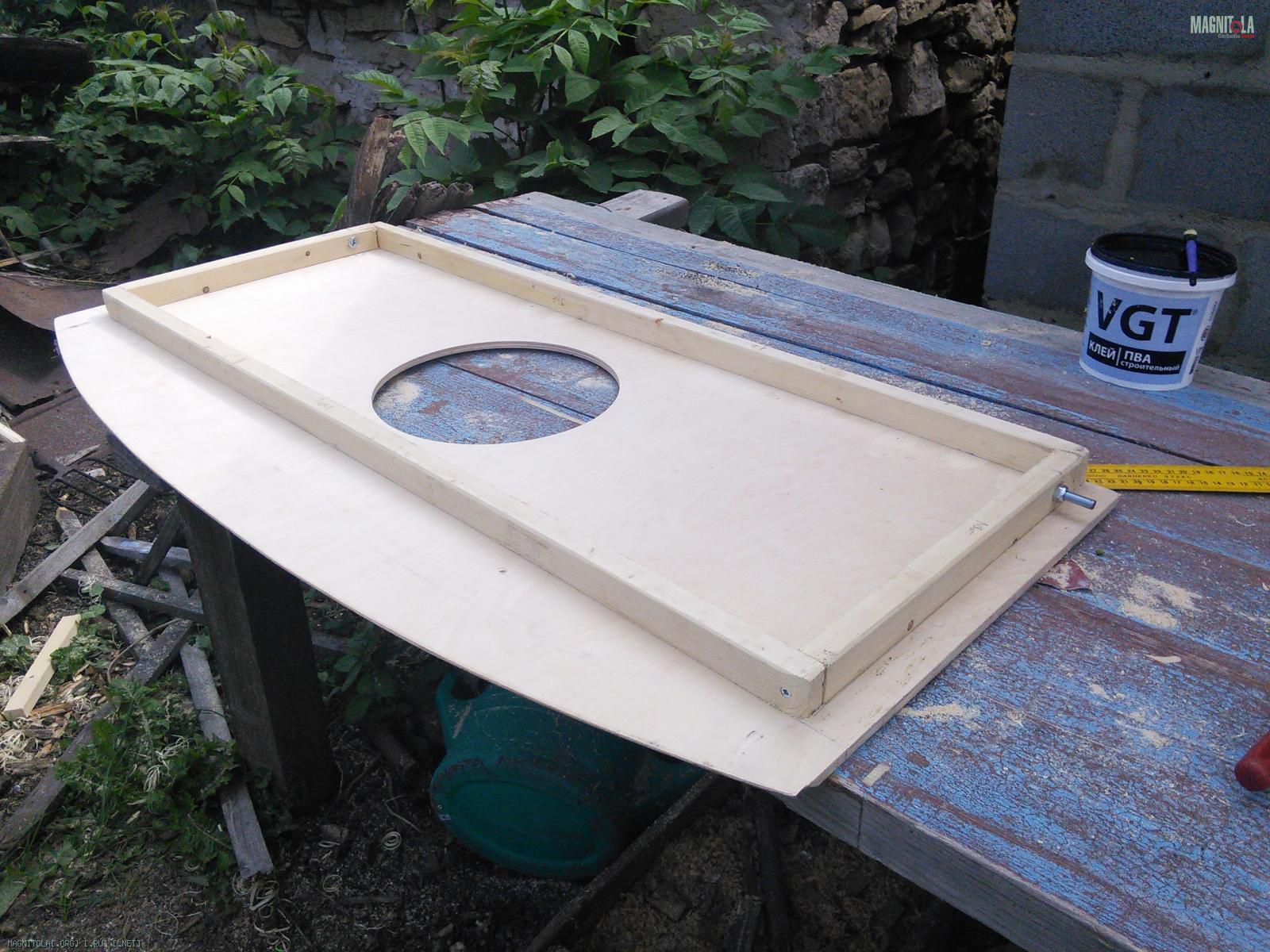

Когда крышка готова, нарезаем бруски для каркаса и присоединяем к крышке.
Вложение 806624
Полка крепится в штатные места, роль направляющих взяли на себя болты М8.
Вложение 806626

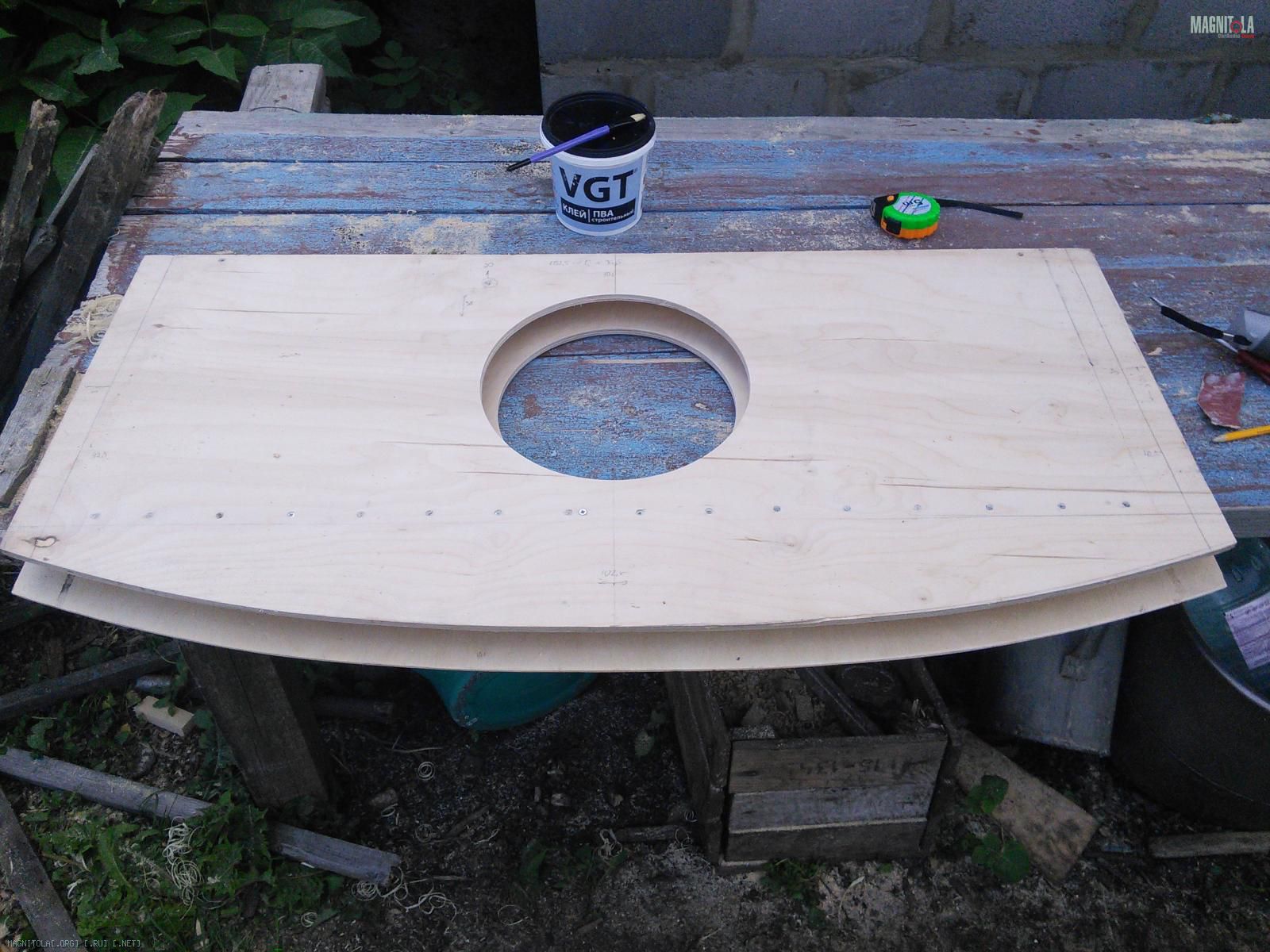

Присоединяем низ полки с заранее заготовленным отверстием. Диаметр отверстия снизу на 2см шире верхнего, т.к. сказать, работаем на расширение.
Вложение 806628
Вся конструкция скрепляется клеем ПВА и саморезами, ход саморезов 6см.

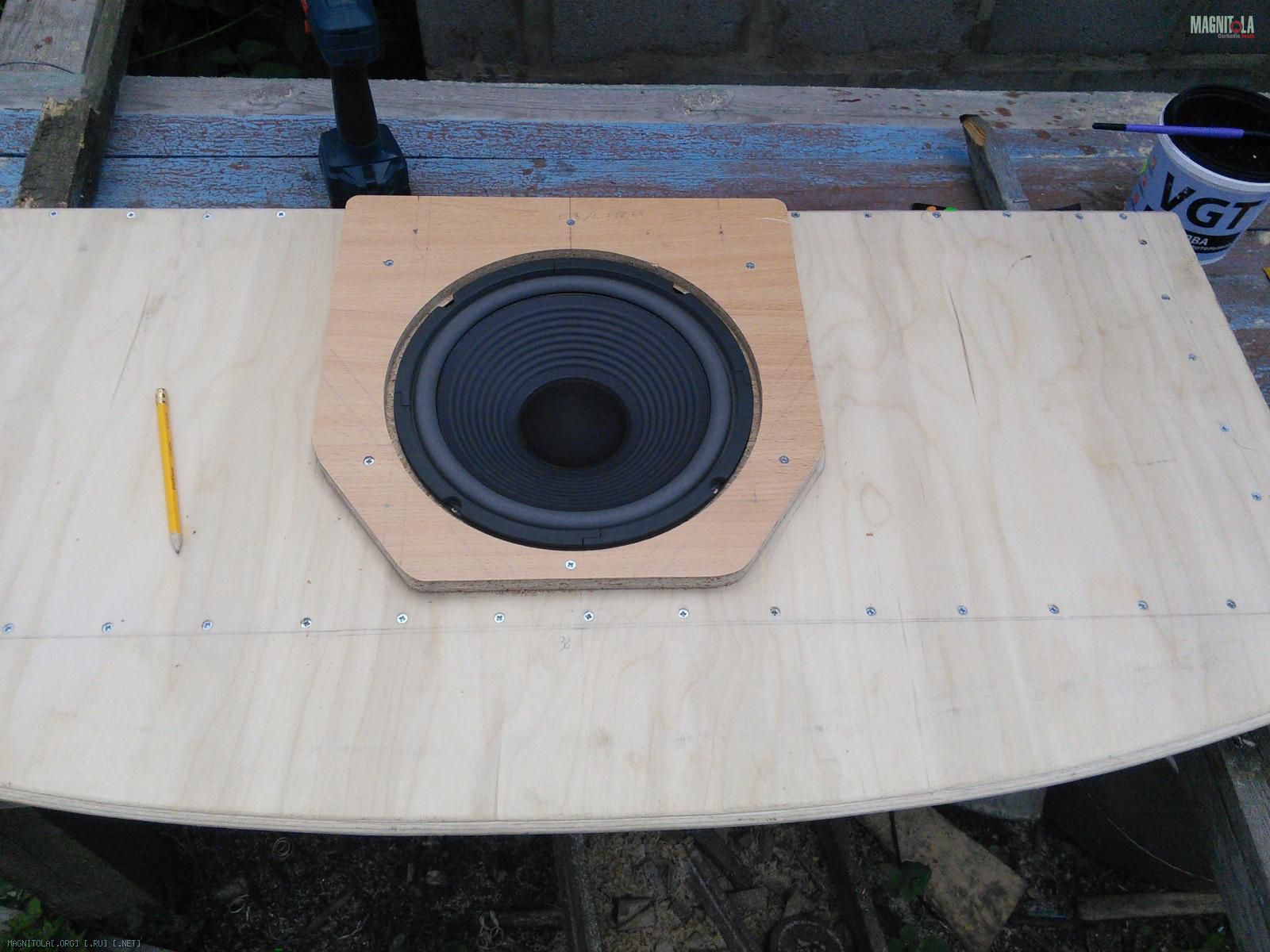

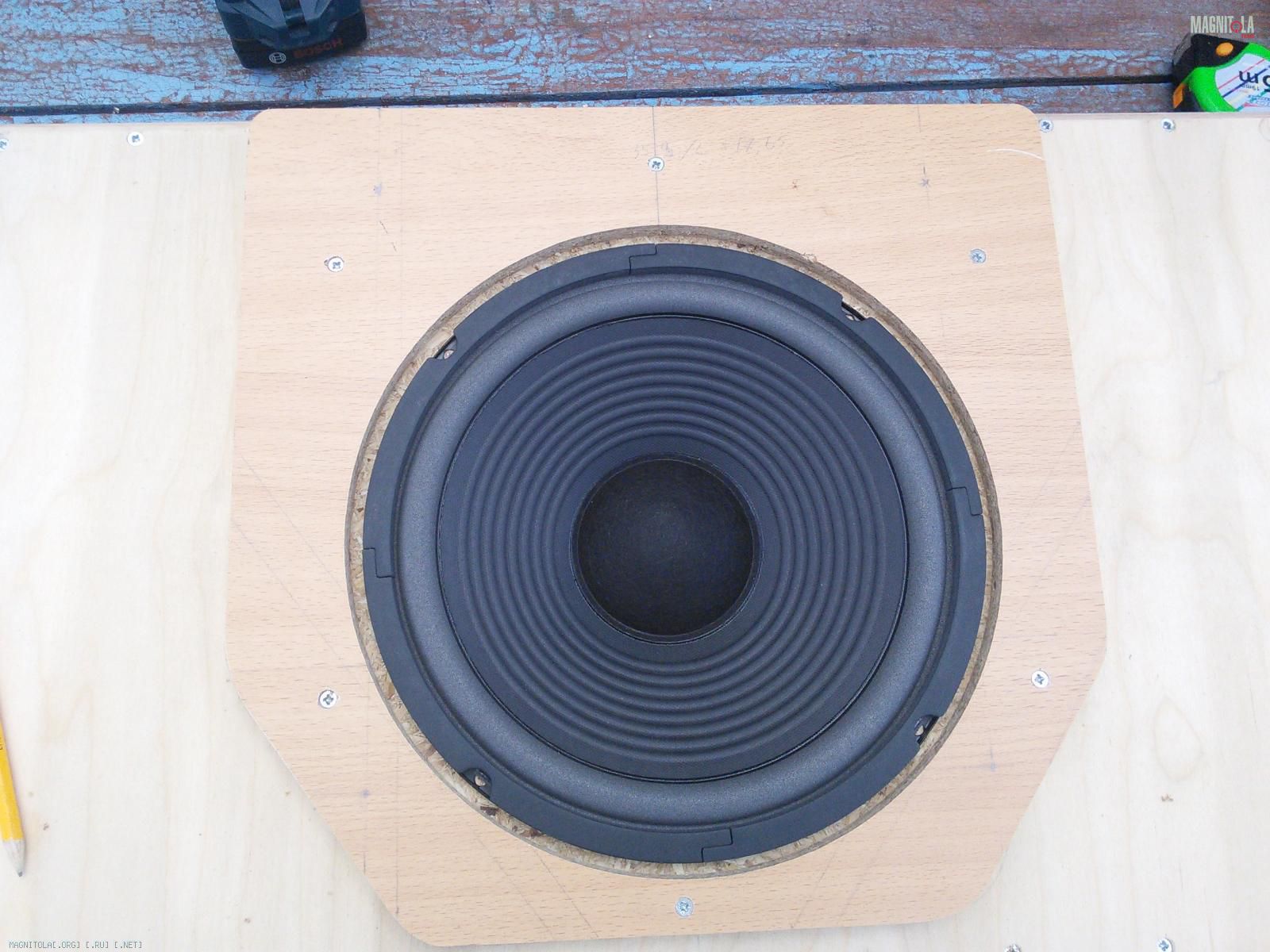

Примеряем динамик, встает хорошо! Размечаем отверстие для крепления динамика.
Вложение 806630Вложение 806632

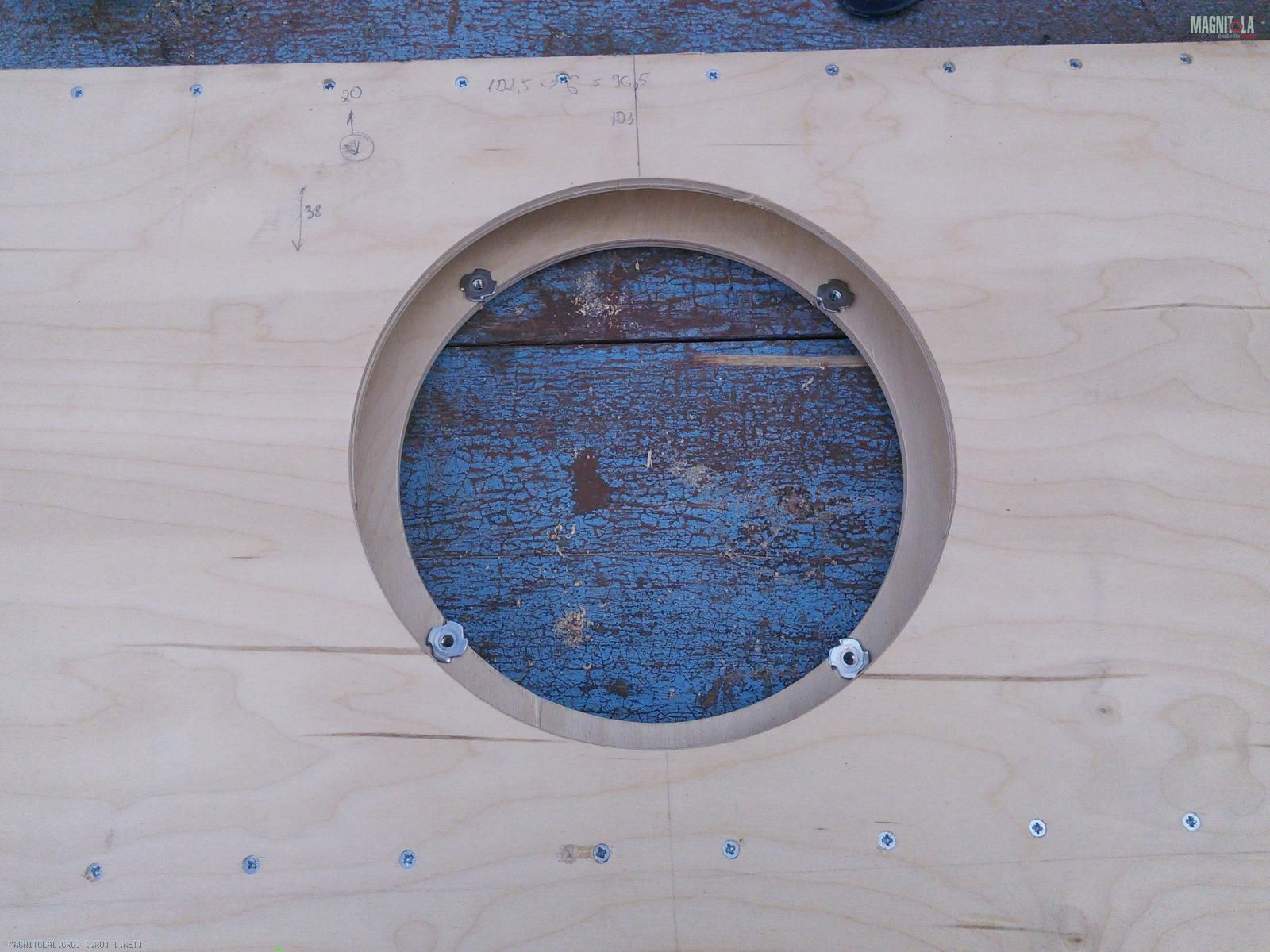

Для крепления динамика используем усовые гайки.
Вложение 806634

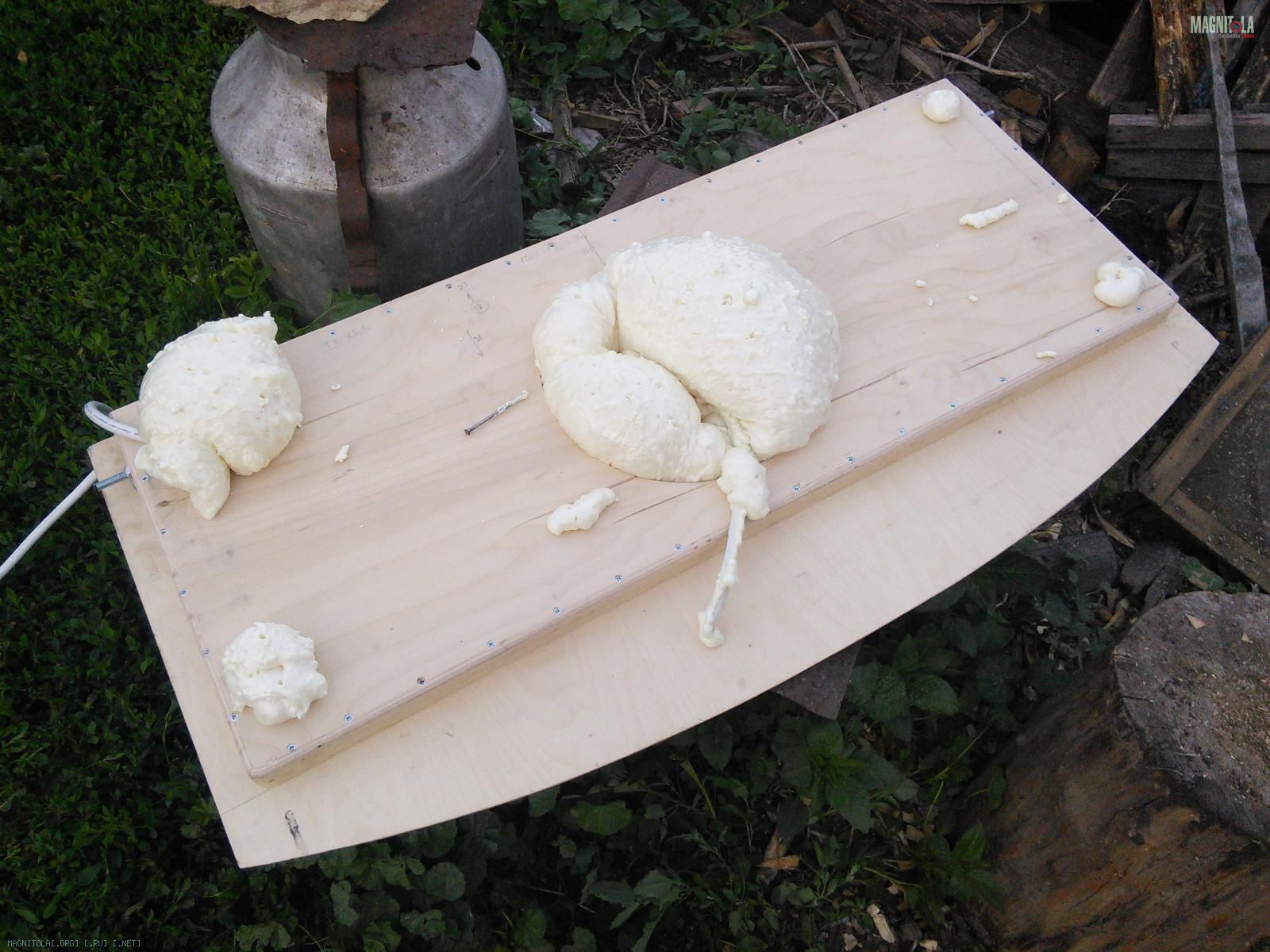

Обрезаем лишнее с нижний крышки, все готово к запениванию. Перед этим просверливаем по углам отверстия сверлом на 10, чтобы потом можно было заполнить углы пеной. Берем пистолет и фигачим через отверстие для сабвуфера пока пена не полезет из всех щелей, потом так же заполняем и углы через отверстие. Довольные уходим отдыхать пока пена сохнет, потом сильно матюгаясь бежим обратно и просовываем провод для динамика.
Вложение 806636

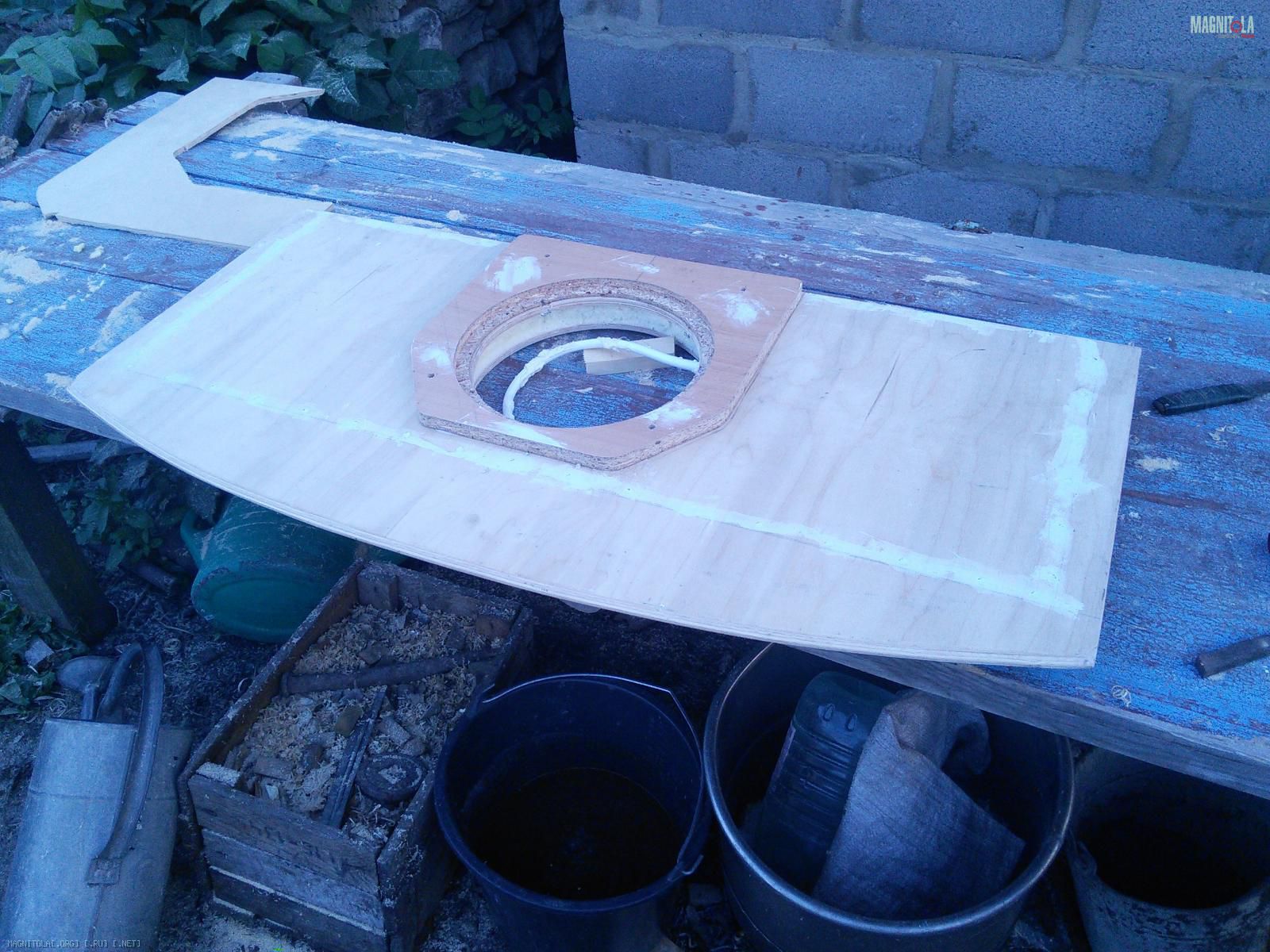

Когда пена высохнет, я дал ей отлежаться всю ночь, срезаем излишки, шпатлюем головки саморезов.
Вложение 806650
С выведением поверхностей «в ноль» я не заморачивался, т.к. в планах было обтянуть полку винилом со всех сторон. Начал примерять винил и понял что для обтяжки нижней мне не хватает 2-3 см материала, WTF. Ладно, хрен с этим винилом, потом куплю карпет и обтяну низ им в стиле сток, а пока покрашу.

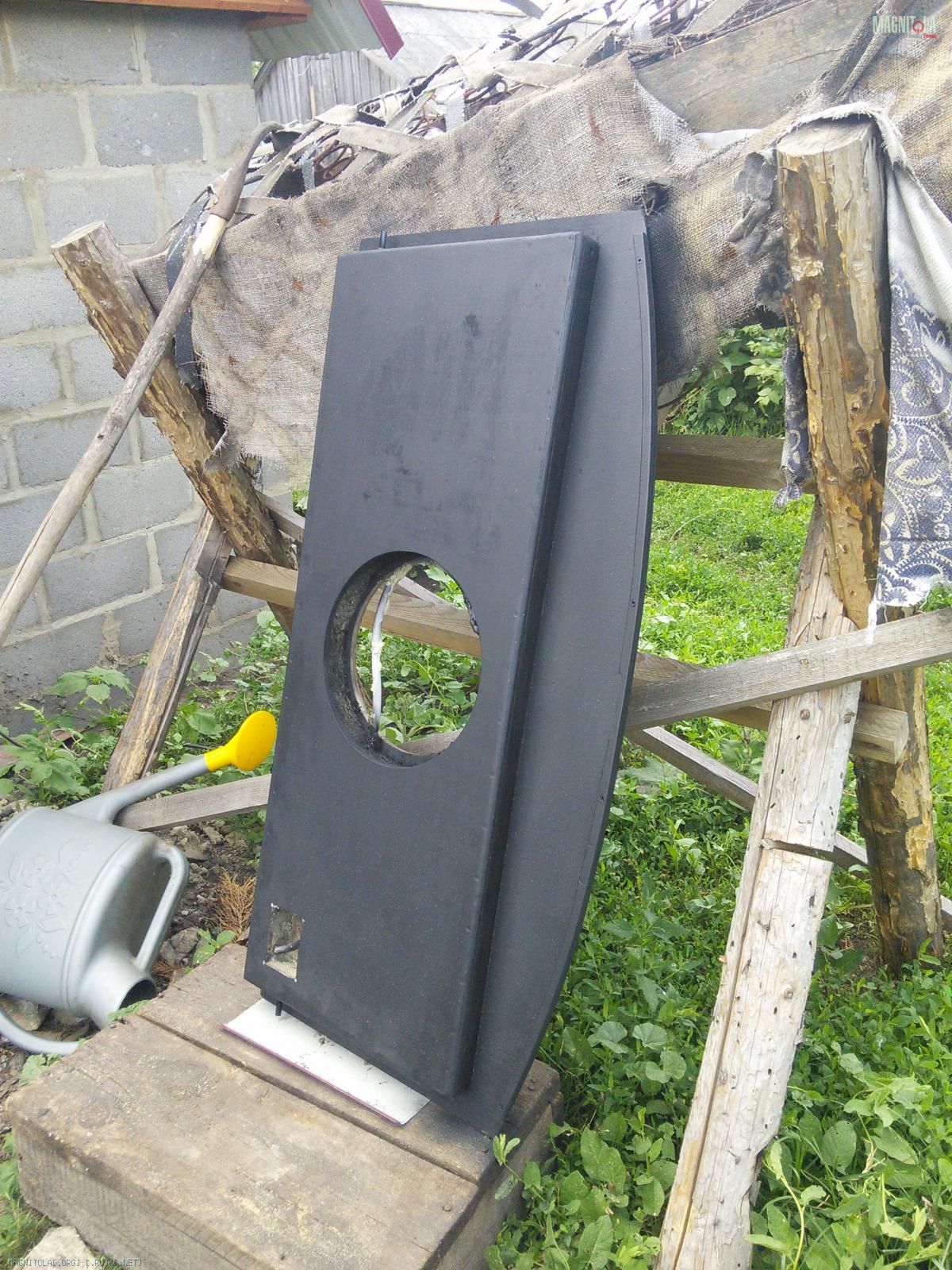

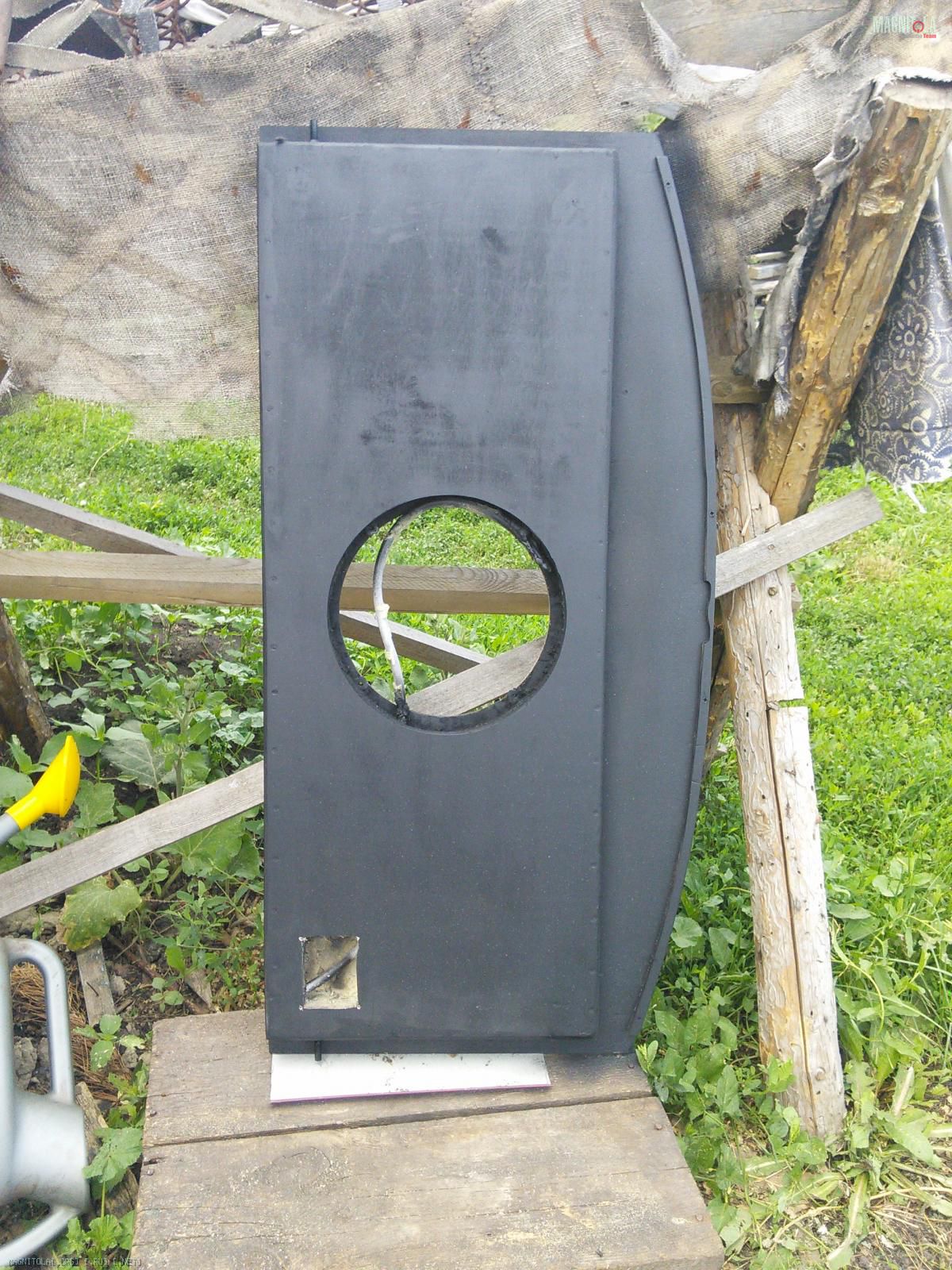

Хотел грунтануть, но грунт закончился практически сразу. Покрыл одним слоем краски, дал высохнуть. Рис.27, 28
Вложение 806652Вложение 806654
Хотел покрыть и вторым, но и краска закончилась. #### с ним пусть пока так будет.
Процесс обтяжки описывать не буду, т.к. все равно накосячил и не умею я это делать.

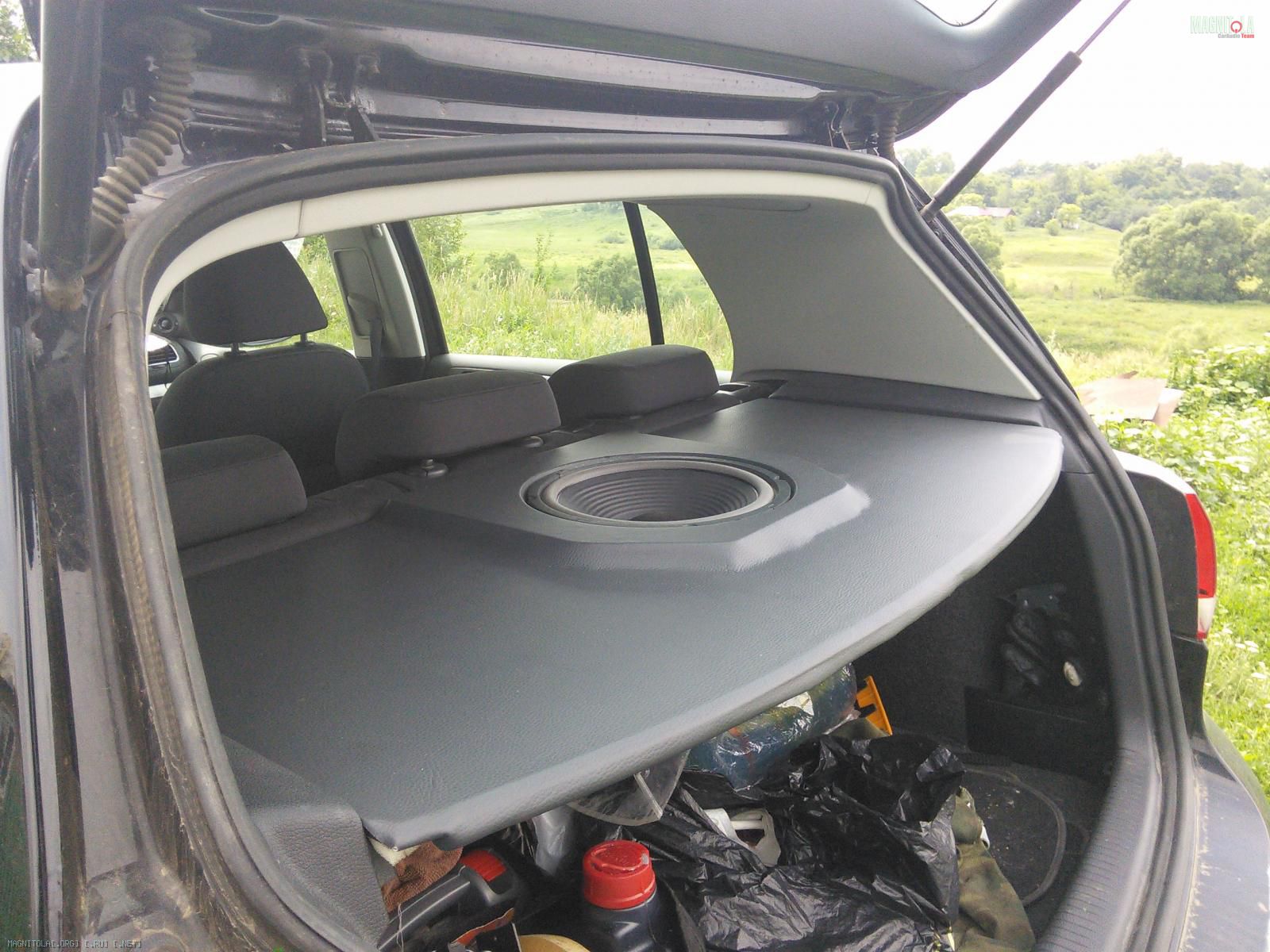

Результат был в тизере, но повторю разок.
Вложение 806656
