Re: Бюджетно - для себя, своими руками!!!
Всем кто следит за моим инсталлом, добрый вечер!
В принципе описал, что сделано на сегодняшний день.
По факту, чтобы система "запела" надо сделать:
1. Протянуть межблоки, они уже есть - пришли, надо забрать с ТК;
2. Купить оптику KWE-610, но с ее покупкой решил переждать, пока и денег на нее нет, а те, которые и есть - потрачу на ШВИ передних дверей;
3. Сделать питание системы, а именно установить колбу возле АКБ;
4. ШВИ передних дверей;
5. Установить фронт, он имеется и ждет своего времени.
Как раз в данный момент занимаюсь питанием системы.
Для этого выбор пал не на колбу, а на автомат, объясню почему именно на автомат, я часто бываю в командировках и авто стоит в гараже, чтобы постоянно не разбирать колбу, вытаскивать предохранитель, а по приезду все это собирать обратно, по этой причине остановился на автомате.
Поставил авто в гараж, поднял капот, нажал кнопку - система обесточена, вернулся, перевел автомат - система работает.
Как и всегда в работе, приступил к расчетам и примерам места расположения автомата.

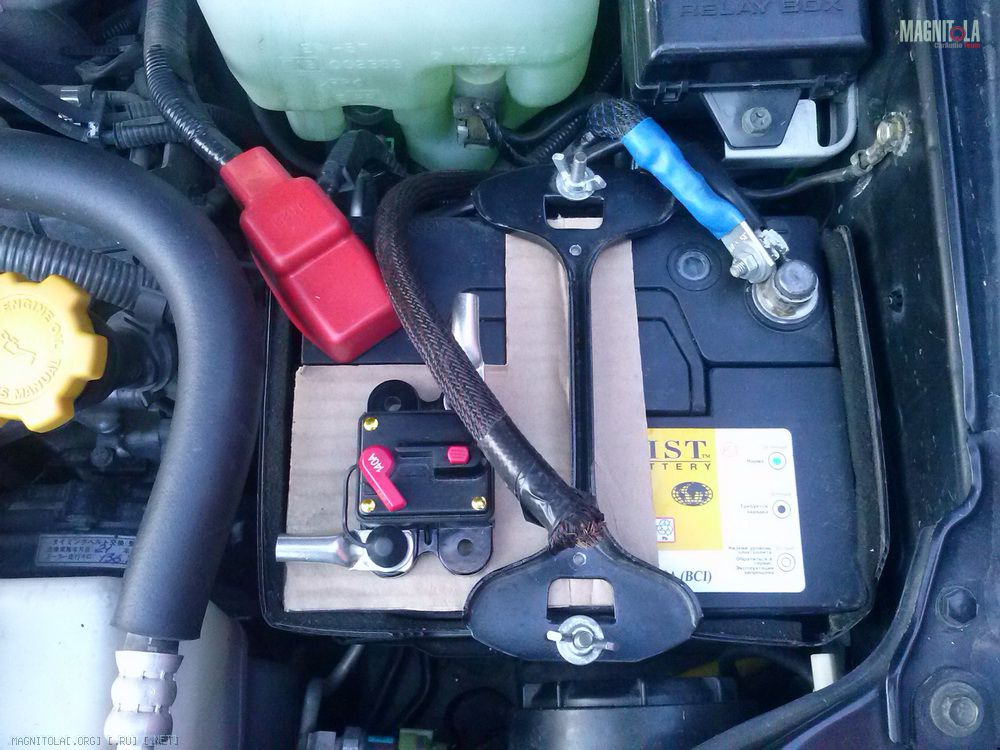

Пока мысли такие, из фанеры вырезать площадку для автомата, который будет прикручиваться на болты М6 под шестигранник на забивные гайки, сама площадка планируется прикручиваться к скобе, которая удерживается АКБ в рамке.
Пока вырезал из картона макет и примеряю...
Пока все на стадии осмысливания, ниже фото задумки:
Вложение 830288Вложение 830290
Всем спасибо!
По итогам продвижения инсталла, буду описывать и выкладывать фото процесса.
Прошу строго не судить/не ругать!
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
Лехан
Пока вырезал из картона макет и примеряю...
Пока все на стадии осмысливания, ниже фото задумки:
В принципе нормально,только маленький совет:рассмотреть изгиб кабеля от клеммы плюс до автомата так,чтобы жёсткоть кабеля не влияла на контакт механического соединения.Думаю понятно о чём речь?.,
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
gena60 В принципе нормально,только маленький совет:рассмотреть изгиб кабеля от клеммы плюс до автомата так,чтобы жёсткоть кабеля не влияла на контакт механического соединения.Думаю понятно о чём речь?.,
Добрый вечер!
По подробней можно?
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
Лехан По подробней можно?
Смысл в том,что на фото(понятно,что это прикидка к месту пока) видно малое расстояние до клеммы + АКБ,поэтому траектория короткого отрезка может быть недостаточной в соединении и натяжение механически может быть не достаточно полезным при эксплуатации.Прочность автомата в креплении клемм,как и самого корпуса его не такая уж и достаточная для дополнительной нагрузки(механика здесь рулит),именно об этом и хочется сказать,чтобы этот аспект исключить сразу.,
Вложений: 1
Re: Бюджетно - для себя, своими руками!!!
Понял, спасибо!

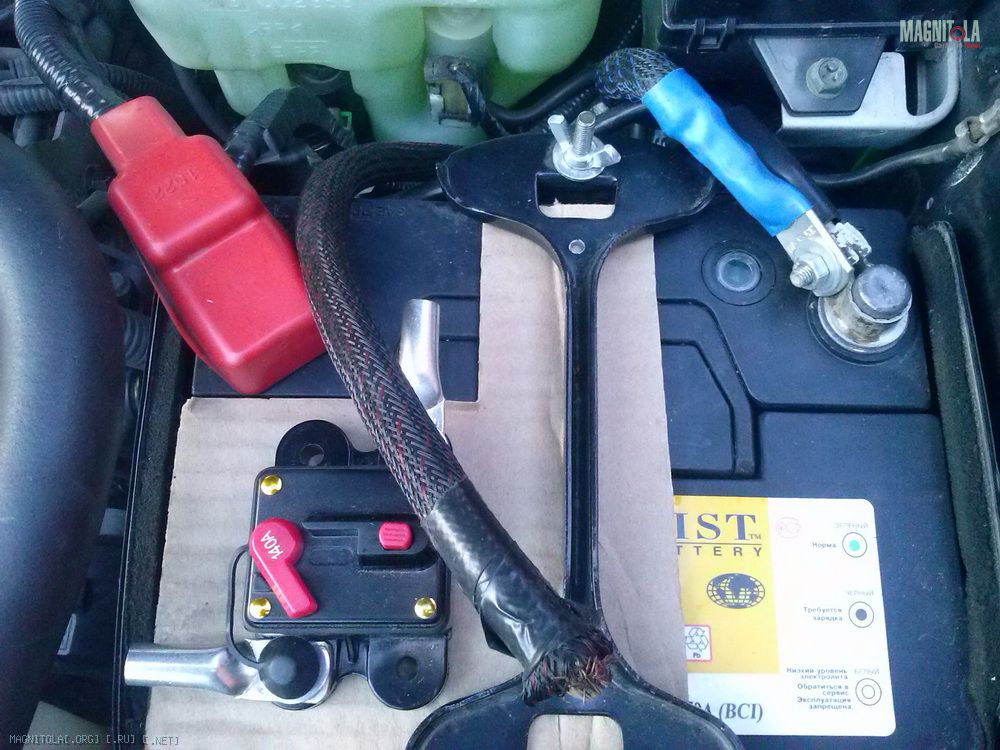

Я объясню свои мысли по размещению, кабель на + АКБ тот, который смотрит влево (на фото), который вверх - на дистрибьютер,
Вложение 830306
Соответственно кабель на + АКБ будет 15-20 см., сам автомат будет жестко ОЧЕНЬ жестко прикручен на два болта к фанере, сама фанеру в свою очередь будут прикручена к металлической дуге на два болта М4, которая держит АКБ в рамке, на ней уже просверлены два отверстия вверху и снизу - на фото видно.
Кабель на + АКБ будет проходить под шлангом, который виден слева.
Это имели ввиду?
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
Лехан Это имели ввиду?
Я как понял изгиб под прямым углом если будет (или два изгиба сразу - зигзаг), то это будет узким местом.
Крепление тоже важно, но изгиб надо спрямлять.
Re: Бюджетно - для себя, своими руками!!!
Привет Алексей!!!Подпишусь,странно почему раньше темку не видел....
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
Лехан Кабель на + АКБ будет проходить под шлангом, который виден слева.
Это имели ввиду?
Если при таком расположении автомата,как на последнем фото,я бы сместил влево его,прикрученную клемму согнул под углом 90 градусов по направлению вниз,ну а далее уже к + клемме АКБ.Угол изгиба должен находится слева и огибать эту сторону АКБ вниз,тогда точно величина механического сопротивления кабеля будет не значительной.,
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
Pit Я как понял изгиб под прямым углом если будет (или два изгиба сразу - зигзаг), то это будет узким местом.
Крепление тоже важно, но изгиб надо спрямлять.
Петя, привет!
Или я не так описываю или вы не понимаете, на дистрибьютер кабель ровненько (тот который сейчас торчит из крыла и замотан изолентой, он и будет обжат к ближнему наконечнику автомата) - без перегибов, а на + АКБ будет дугой слева наконечник под шлангом, никаких углов и заломов.
---------- Сообщение добавлено 06.08.2015 в 21:08 ----------
Цитата:
Сообщение от
gena60 Если при таком расположении автомата,как на последнем фото,я бы сместил влево его,прикрученную клемму согнул под углом 90 градусов по направлению вниз,ну а далее уже к + клемме АКБ.Угол изгиба должен находится слева и огибать эту сторону АКБ вниз,тогда точно величина механического сопротивления кабеля будет не значительной.,
Кстати ДА - как вариант, замерю длину кабеля при таком расположении.
---------- Сообщение добавлено 06.08.2015 в 21:10 ----------
Цитата:
Сообщение от
henkel555 Привет Алексей!!!Подпишусь,странно почему раньше темку не видел....
Привет!
Да, странно, уже год строю, но всегда есть какие-то трудности мешающие достроить, но если честно, то никуда и не спешу, хочу, чтобы все было правильно!
Для себя же строю, а не на показ...
Re: Бюджетно - для себя, своими руками!!!
Цитата:
Сообщение от
Лехан Кстати ДА - как вариант, замерю длину кабеля при таком расположении.
Тут достаточно абстрактного представления этого,можно и на ощупь попробовать в конфигурации.Я думаю,что справитесь с этой проблемой легко,перед капитальным креплением автомата.,
