Ну вот, не прошло и года!:)

Здавствуйте, товарищи!
Открываем программу телепередач,
На завтра:rolleyes:

Купив данный апарат...
Вложение 662704Вложение 662706
Четыре года назат, все в нем радовало. Даже музыка казалась-достойной штатной АС. Разве, что не хватало куда флеху воткнуть. Потом появился планшетик, который в постоянном юзании находится перед глазами...

Подключеный к ШГУ через AUX, чтоб не перетыкать диски.

Вот тут то и понял- пора что-то делать. Ибо слушать все это нет ни кагого желания, езжу в тишине.

Стал искать акустику на фронт, чтоб хоть какое-то приемлемое качество получить, т. к. громкости хватало.
Просто по лазить по яндекс-маркету, оказалось не достаточно. Захотелось отзывов от опытных людей.

И вот я с Вами. Еще раз здравствуйте! Заболел:D:D:D

Стал читать, интересоваться, даж создал темку, с которой все и началось...
http://magnitola.org/byudzhetnyi-zvuk/233648-%5Bchevrolet-cruze%5Dnuzhny-sovety-po-instalyacii.html#post2437514
И которая привела меня к данному этапу.


Были и другие мысли и изыскания...
http://magnitola.org/voprosy-ot-novichkov/244504-vyhod-naushnikov-vo-vhod-usilitelya.html#post2581950
http://magnitola.org/voprosy-ot-novichkov/243180-koaksily-v-avtozvuke.html#post2566220

Но пока все пойдет по классической схеме- процессорная система:фронт+саб.
ГУ Clarion DXZ788RUSB

Усилитель на миды и саб мостом Eton ECC500.4
Миды типа из комплекта URAL-AK-74C
Но куплены из заботливых рук http://magnitola.org/nashi-installyacii/182468-matvei-0-8-skromno-post2519252.html
Пищи от ГУ

После прочтения съесть!

http://www.audiomania.ru/tweeter/fou..._neocd1-0.html

Сабик Challenger PRO-12WF


И так, поехали!:)

Флуд приветствуется;)

Что имеем на данном этапе!!?

1.компоненты из подписи(сабик планирую заменить, если найду до начала установки. Если нет-то позже)...
2.зашумлены передние двери...
3. Вчера были проложены силовые провода...

Нашел место в щит-торпеде, через пласиковую обрезиненую заглушку и просверлил через неё отверстия

Вложение 662770

Потом попытался их расширить ручным инструментом

Вложение 662774

Дальше комбинировал ручной с электрическим:D
Вложение 662776

Пока не достигли нужного диаметра..
Вложение 662778

Провёл провода из моторного отсека в салон

Вложение 662780

Ну и дальше по полу, на самоклеящиеся площадки

Вложение 662782
Вложение 662784
Вложение 662786
Вложение 662790
Вложение 662792
Вложение 662794
Вложение 662796
Успел провести их только под заднее сиденье, т.к. предстояло ещё провести акустические, с которыми тож намечался трэшь ввода в дверь...

Ещё не пора выкладывать АЧХ штатки?)))

Цитата:

---

Сообщение от fox proteus

Ещё не пора выкладывать АЧХ штатки?)))

---

Аркадий, самое время!
Как найдёшь время-выкладывай.
Ток желательно с коментариями к ним... Для профессирналов вроде меня:D
Будем знать с чего начали и куда движемся;)

А, нуэто... у меня всё наготове)))

В общем, была тут мегамагнитоловстреча http://magnitola.org/moskva-i-moskov...na-2014-a.html
И был у меня на этой встрече с собой ноутбук со щупами. И уговорил меня Эдик АЧХ штатки померить. Ну что же, вот, ловите:
Вложение 662852
Ну что я могу по этому поводу сказать.. ИМХО, это жесть))) Кстати, это вариант с уже выставленным в ноль темброблоком.
Даже не знаю, что тут комментировать. Горбищща внизу и на середине - попытка скомпенсировать кривость штатной акустики и произвести впечатление на обывателя. Без коррекции дальше с этим работать не стОит. С другой стороны, если использовать ТОЛЬКО штатку, то ничего не мешает используя эквлайзер процессора исправить уже конечную АЧХ системы.... Ну или вытянуть оптику непосредственно с CD-транспорта:)

Аркадий, спасибо огромнейшее!!!
Тоесть... если идти простым путём и выпаять линейки, процессором подкоректировать, то источник имеет право на жизнь??!

Дальше стал прилаживать акустические провода по левому борту.
Прикинув длину, начал от средней стойки. Сначала уложил в короб основной проводки небольшой участок...

Вложение 662856
Вложение 662858

Потом стал продвигаться назат, до под задний диван...

Вложение 662866
Вложение 662868
Вложение 662870

Осталось самое вкусненькое. До вести пучок к передней стойке...
Вложение 662866

И разобрав нафиг пол машины, внедрить его в фишку:D

Вложение 662878
Вложение 662882
Вложение 662884
Вложение 662886

Когда он всё таки оказался в двери, защитить его змейкой...Вложение 662890

И вывести на волю, в ожидании акустики...
Вложение 662892

Продолжение следует:)

Цитата:

---

Сообщение от kruizo

Аркадий, спасибо огромнейшее!!!
Тоесть... если идти простым путём и выпаять линейки, процессором подкоректировать, то источник имеет право на жизнь??!

---

Да, но как только ты решишься ставить альтернативный источник (например, если будет проц И с оптическим входом И с аналоговым, и штатка будет висеть на аналоге, а альтернативный - на оптике), то начнутся проблемы.

---------- Сообщение добавлено 27.10.2014 в 17:31 ----------

И это, пока первый пост ещё редакутируемый, напиши состав (хотя бы планируемый) системы. А то придёт Макс и надаёт затрещин:)

Нам проблем нинада!!!
Ни от процессора, ни от Макса:D:D:D

Цитата:

---

Сообщение от kruizo

Нам проблем нинада!!!
Ни от процессора

---

Тогда жди. Скоро будут рещультаты моего ковыряния штаток:)

Цитата:

---

Сообщение от fox proteus

Тогда жди. Скоро будут рещультаты моего ковыряния штаток:)

---

Жду!!!
Ищем лёгких путей, но пока идём через буераки!!!:)

Эдик, добро пожаловать в мафию :magnitola-team:

Цитата:

---

Сообщение от Андреичъ

Эдик, добро пожаловать в мафию :magnitola-team:

---

Ром, привет!!!
Рад видеть тебя в теме:)
Бушь главным консультантом по соревновательному инсталу!!!:D:D:D

Цитата:

---

Сообщение от kruizo

Ром, привет!!!
Рад видеть тебя в теме:)
Бушь главным консультантом по соревновательному инсталу!!!:D:D:D

---

пока еще ничего не читал, просто отметился для подписки! Обязательно проконтролирую :D
пока могу сказать, что я радикально против фоунтеков, чот я сколько их слушал в разном изполнении и разных машинах - ну не нравятся они мне и все тут!

Цитата:

---

Сообщение от Андреичъ

пока еще ничего не читал, просто отметился для подписки! Обязательно проконтролирую :D
пока могу сказать, что я радикально против фоунтеков, чот я сколько их слушал в разном изполнении и разных машинах - ну не нравятся они мне и все тут!

---

Мне понравились... Подключал у себя. Но пока лежат в коробочке:rolleyes:

Что имеем по ГУ?!!
Штатное ГУ Шевроле Круз...
Вложение 662898
Вложение 662900
Вложение 662902
Вложение 662904
Вложение 662906
Вложение 662908


Ну и припарируем его...
Вложение 662910
Вложение 662912
Вложение 662914
Вложение 662916
Вложение 662916
Вложение 662918
Вложение 662920

Берём инструменты и складываем его в ёмкость...
Вложение 662926


А всё для чего??!!:D
А вот для чего...
Вложение 662922
Вложение 662924
Вложение 662928
Вложение 662930
Вложение 662932

Осталось подумать... Стоит ли радиатором с куллером закрепить одну из сторон, и заставить их дуть и охлаждать:D


Предупреждение: Ни одно ШГУ не пострадало!!!;)

Цитата:

---

Сообщение от kruizo

Бушь главным консультантом по соревновательному инсталу!!!

---

Я может правил не читал, но кое что тоже знаю. )))

Цитата:

---

Сообщение от kruizo

Когда он всё таки оказался в двери, защитить его змейкой...

---

А в двери без змейки? ))) Можешь идти переделывать ))) Все провода проходящие сквозь металл должны быть в двойной защите.

Андрюх, и тебя рад видеть!!:)
В двери и в гофре он в змейке. А так-то неподвижна колодка-тройной защита... не?!!:D

Цитата:

---

Сообщение от kruizo

А так-то неподвижна колодка-тройной защита... не?!!

---

А я хз. Это пусть эксперт цитирует правила и расшифровывает если что. ))) Я так, вспомнил, где то читал )))
В общем, надеюсь про это ты просто уже знал.
И желаю, раз собрался на соревнования, подобные мелочи не упускать из виду.

Привет! Оптику или коаксиал можно вытащить из штатки... но не всегда это просто получается... Я из JVC ченджера как то вытаскивал, увы, если его вытаскивать там после кодека МР3, то это танцы с бубном... поэтому у него осталось только CD... Да, и сервис мануал на штатное ГУ найти непросто, поэтому придется хорошенько покопаться в даташитах...

Не ребят... даташиты нафик...
Плату от штатки пристрою в корпус, чтоб можно было кой-какими функциями авто управлять. А звуком будет Клара заведовать.

Лёш, привет!
Тебя тож рад видеть тут)))

А какими функциями оно у тебя управляет? Насколько помню блок климата это отдельная панелька с кнопками...

Цитата:

---

Сообщение от Lexx69

А какими функциями оно у тебя управляет? Насколько помню блок климата это отдельная панелька с кнопками...

---

Блок климата отдельный...
Управляет задержками открывания-закрывания замков, включения-отключения салонного освещения и приветственного света, отображение температуры за бортом,еще какой-то лабудой:rolleyes:

Аааа... И главное-все штатные сигналы через него идут и воспроизводятся через левый фронтальный канал.

Вот засада....:(

Цитата:

---

Сообщение от Lexx69

Вот засада....:(

---

Леш... Нармальна. Прорвемся раз начали;)

Да просто вспомнил сколько ухищрений пришлось когда то сделать, что бы в фрилендере остались работать часы на приборной панелей.... при замене штатной магнитолы...

Цитата:

---

Сообщение от x-diz

Все провода проходящие сквозь металл должны быть в двойной защите

---

ерунда :D

я вот только чего не понял - кузов не вибрен чтоле совсем?
А провода просто на площадки на родной скотч? считай не крепил вообще :D

Ну и последний экстремальный #### с пайкой первого хэнд мэид межблока:)

Помогал персонаж из сказок известного ховринского сказочника- Акадия Ганс fox proteusа:D

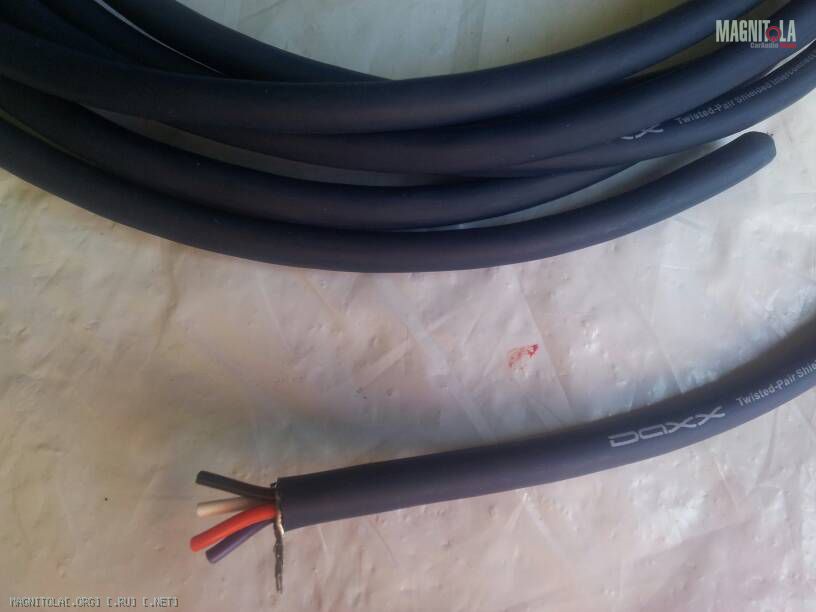

Поводок направленый DAXX R55...
Вложение 663142
Одеваем в змейку.

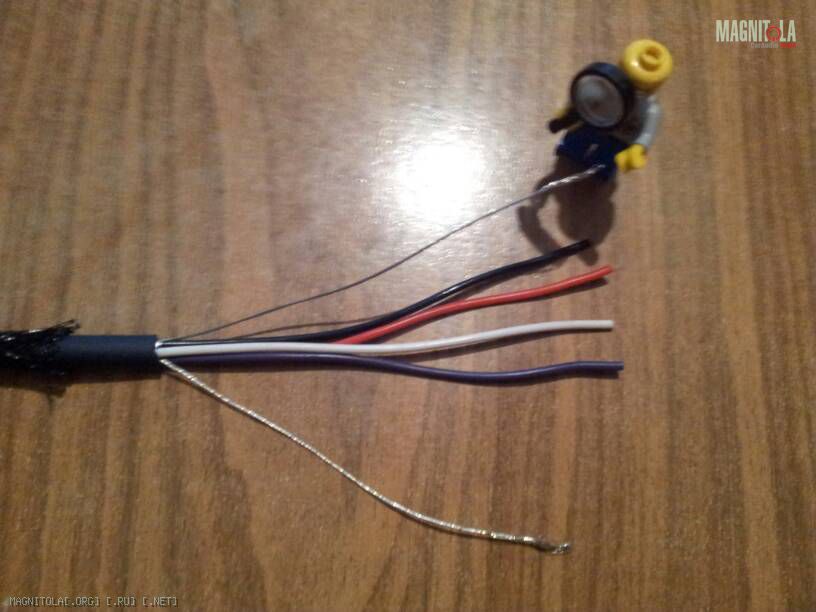

Зачищаем по размеру и делим на пары с экранной жилой..
Вложение 663144

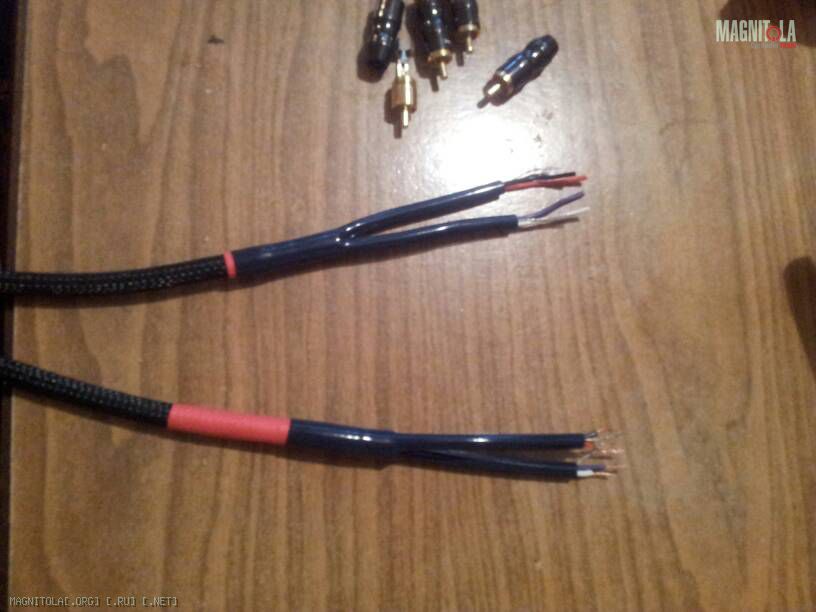

Напяливаем на каждый конец фирменные штанишки...
Вложение 663150

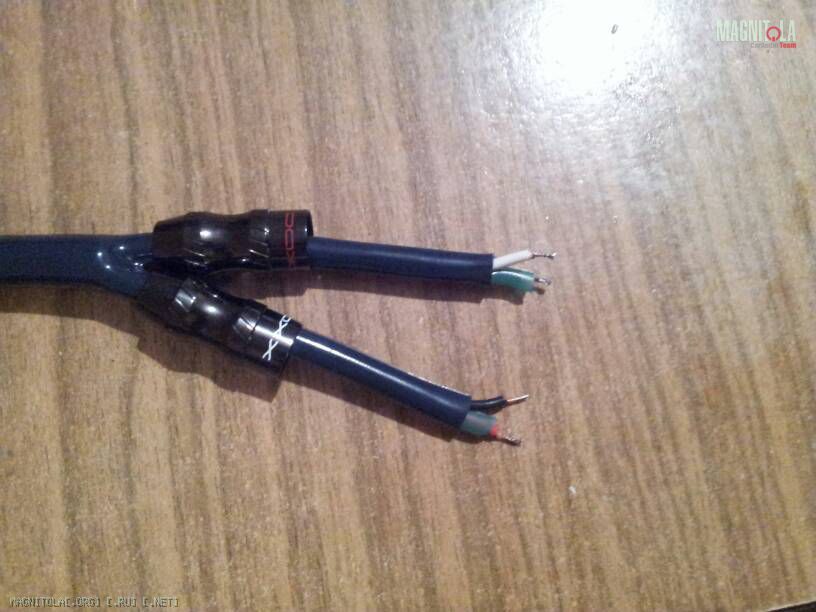

Скручиваем экран с проводом наружного контакта со стороны ГУ
И лудим проводки перед пайкой...
Вложение 663148

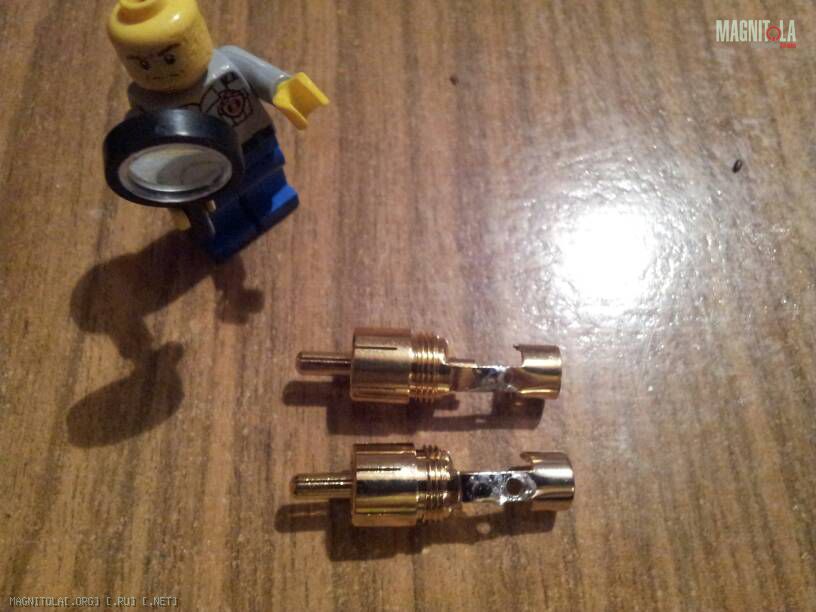

Конекторы DAXX T-05
Вложение 663152
Очень понравилось, что припой цепляется к ним как по волшебству. Только жалом паяльника прикоснулся, и уже залужено и без перегрева.
Чуть резьбу не залудил:D

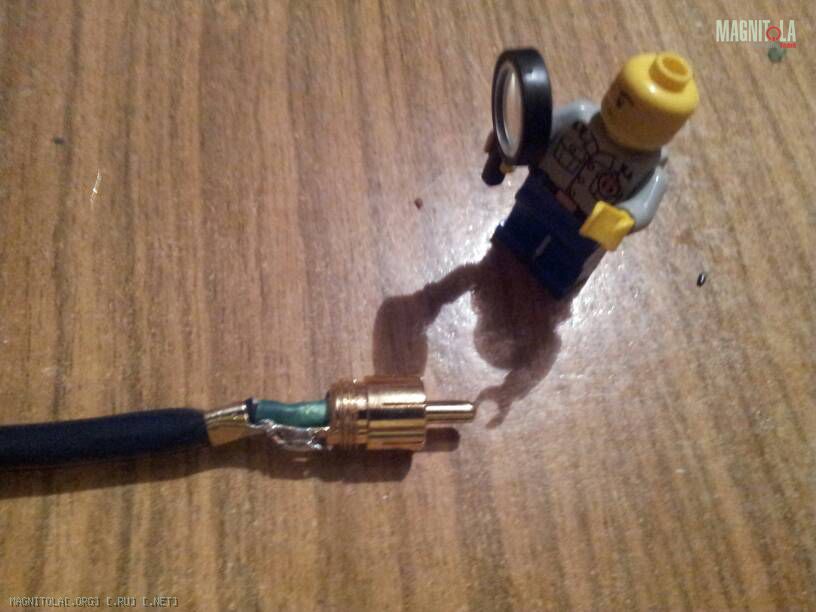

Ну и припаеваем конекторы к кабелю, термоусадкой изолируем центральную жилку и зажимаем кабель...
Вложение 663154

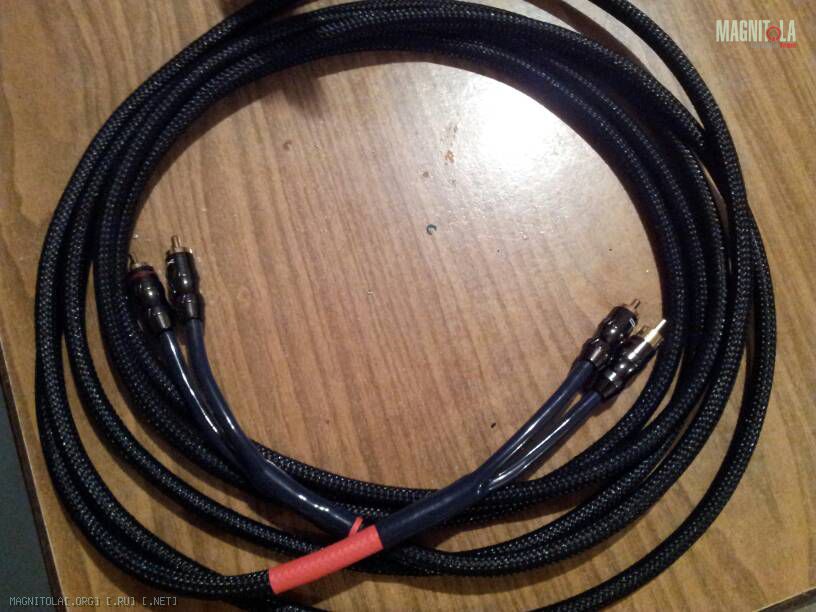

Вот такой певучий шнурок у нас получился...
Вложение 663156

Длинная красная термоусадка со стороны ГУ.

А кто слушал-маладец!!!:)

Цитата:

---

Сообщение от kruizo

Чуть резьбу не залудил

---

всякое бывает случается... :D

В этом сезоне в моде все 4 жилы использовать в одном канале. )))

Цитата:

---

Сообщение от Андреичъ

ерунда :D

я вот только чего не понял - кузов не вибрен чтоле совсем?
А провода просто на площадки на родной скотч? считай не крепил вообще :D

---

Ром, кузов не вибрен вообще... пока... до весны!
Весной будем вибрить и посмотрим на состояние площадок и крепежа. Если отскочат, переклеим на стекольный клей.;)

Цитата:

---

Сообщение от x-diz

В этом сезоне в моде все 4 жилы использовать в одном канале. )))

---

это когда кабель 8-жильный, как у меня например

---------- Сообщение добавлено 28.10.2014 в 12:53 ----------

Цитата:

---

Сообщение от kruizo

Если отскочат

---

без если, отскочат :D

Цитата:

---

Сообщение от x-diz

В этом сезоне в моде все 4 жилы использовать в одном канале. )))

---

С увеличением диаметра трубы-напор воды не увеличится!!!:p

Цитата:

---

Сообщение от Андреичъ

это когда кабель 8-жильный, как у меня например

---

Это ты Аркадию расскажи, про Neotech 4001. Если мне не веришь )))

Цитата:

---

Сообщение от Андреичъ

это когда кабель 8-жильный, как у меня например

---

Тож в планах восьмижильный. Вот такой пойдёт?!

После прочтения съесть!

http://anlan.ru/catalog/3716

Только не раздобыл ещё:rolleyes:

Цитата:

---

без если, отскочат :D

---

Твои же слова где-то читал: Доказательства же есть, в виде фотоматериалов, что закреплены!!??:D

Цитата:

---

Сообщение от kruizo

Тож в планах восьмижильный. Только не раздобыл ещё

---

Поверь моему скромному опыту. Был у меня кабель где все 6 каналов были в одной змее. Не удобно. Один конец тянешь - все за ним натягиваются. Сейчас все каналы по отдельности. Хотя они и коротенькие. Минус оказался жирней, чем плюс.

Цитата:

---

Сообщение от kruizo

Только не раздобыл ещё

---

мультикор

http://www.ispa-shop.ru/ru/cat/cat7/...c/page_15.html

еще мультикор

http://www.1-cable.ru/cat/2#7

Цитата:

---

Сообщение от kruizo

Тож в планах восьмижильный. Вот такой пойдёт?!

---

да хз! а надо? мне просто подарили старый проверенный кабель. Жилы у нас Ксю любила считать...

Цитата:

---

Сообщение от kruizo

Твои же слова где-то читал: Доказательства же есть, в виде фотоматериалов, что закреплены!!??

---

Если ради фото, можно было б одной площадкой на весь инсталл обойтись :D Я у себя на потолке приклеивал их дважды! Первый раз на индастриал между скотчем и металлом кузова, второй раз, когда скотч отвалился уже от площадки, а нет от кузова...

Цитата:

---

Сообщение от x-diz

Это ты Аркадию расскажи, про Neotech 4001. Если мне не веришь

---

Аркадий и ПВС 2х4 на один канал тянет! :D Самое интересное, что некоторые Евгении даже ему подражают в этих изысканиях :D :D

Цитата:

---

Сообщение от x-diz

Поверь моему скромному опыту. Был у меня кабель где все 6 каналов были в одной змее. Не удобно. Один конец тянешь - все за ним натягиваются. Сейчас все каналы по отдельности. Хотя они и коротенькие. Минус оказался жирней, чем плюс.

---

Андрюх, дак ведь речь не только о удобстве, скорее даже не о ней. А о помехозащищённости и качестве проводимости.
А удобство разрулить уже можно, когда усилки на своих местах уже стоять будут!!?

Господин полицейский передаёт привет господину инспектору
Вложение 663162
)))

Андрей, я при распайке 4001-го просто повторил заводской вариант, для чистоты эксперимента.

Кстати, пора на Ситроена проводульки закупать:)

Цитата:

---

Сообщение от Андреичъ

Аркадий и ПВС 2х4 на один канал тянет! Самое интересное, что некоторые Евгении даже ему подражают в этих изысканиях

---

Не правильно! Я на миды протянул ПВС 4х2,5 и подключил их попарно. Так, что на один полюс получилось 5 квадратов)))))))))
