Hyundai Getz (61 RUS) - В поисках объёма.

  1. #21
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

    Итак, до сих пор жду доставку (200 км везут 2 недели со дня заказа)!!! А все потому, что в ТК не могут найти подтверждение оплаты со стороны отправителя, короче что-то они там с документами намутили, теперь вот "бодаюсь" с ними. Печаль.
    Надеюсь на этой неделе вопрос разрешится, а пока неспешно продолжаю пилить.

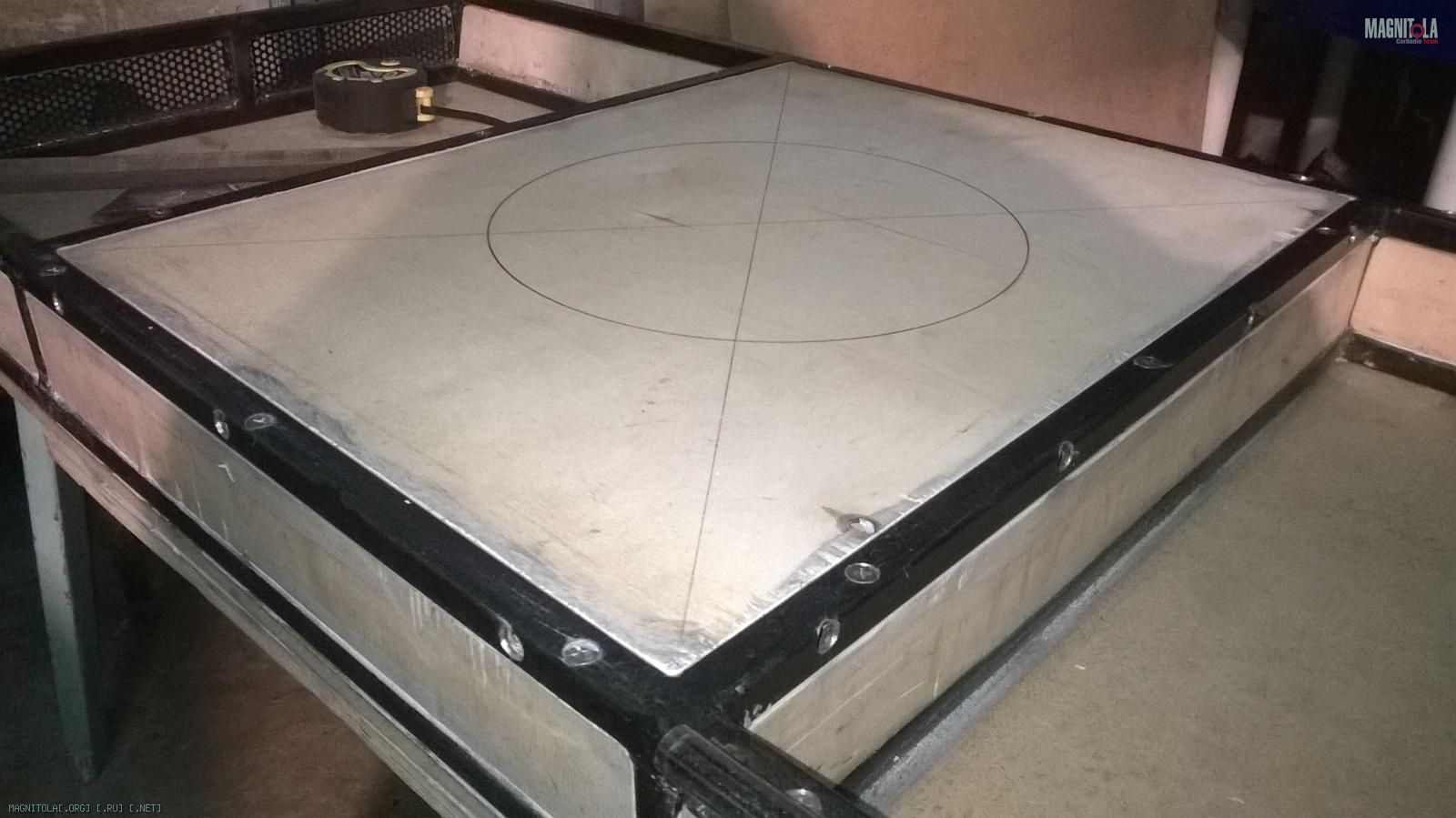

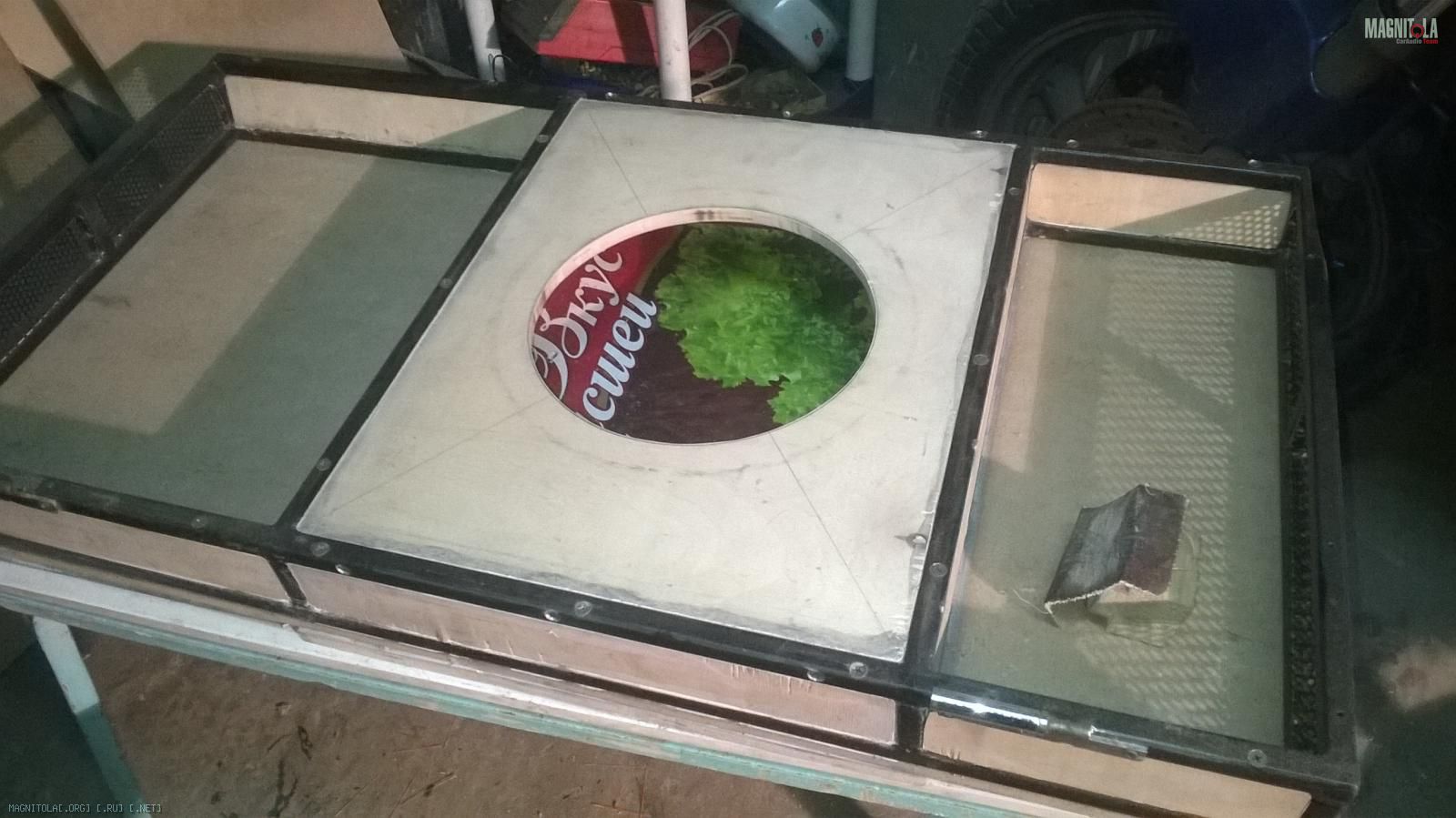

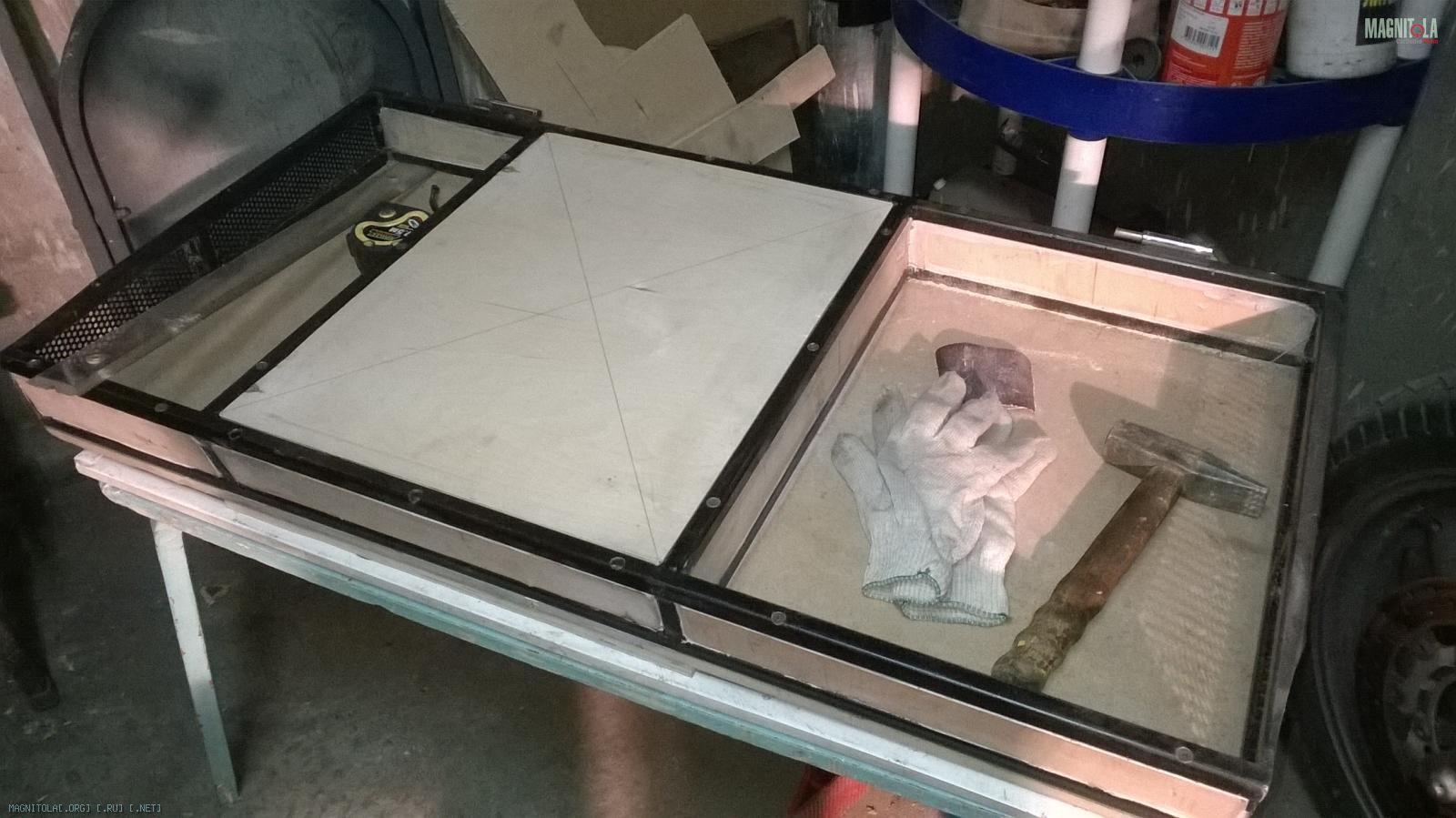

    Сделал верхнюю стенку, куда собственно будет врезан саб. Закрепил в торцы рамы, ну и т.к. посадочный диаметр знаю, выпилил отверстие под динамик:
    Нажмите на изображение для увеличения
Название: WP_20150108_002.jpg
Просмотров: 0
Размер:	166.8 Кб
ID:	698386Нажмите на изображение для увеличения
Название: WP_20150117_001.jpg
Просмотров: 0
Размер:	150.3 Кб
ID:	698388Нажмите на изображение для увеличения
Название: WP_20150117_003.jpg
Просмотров: 0
Размер:	153.5 Кб
ID:	698390

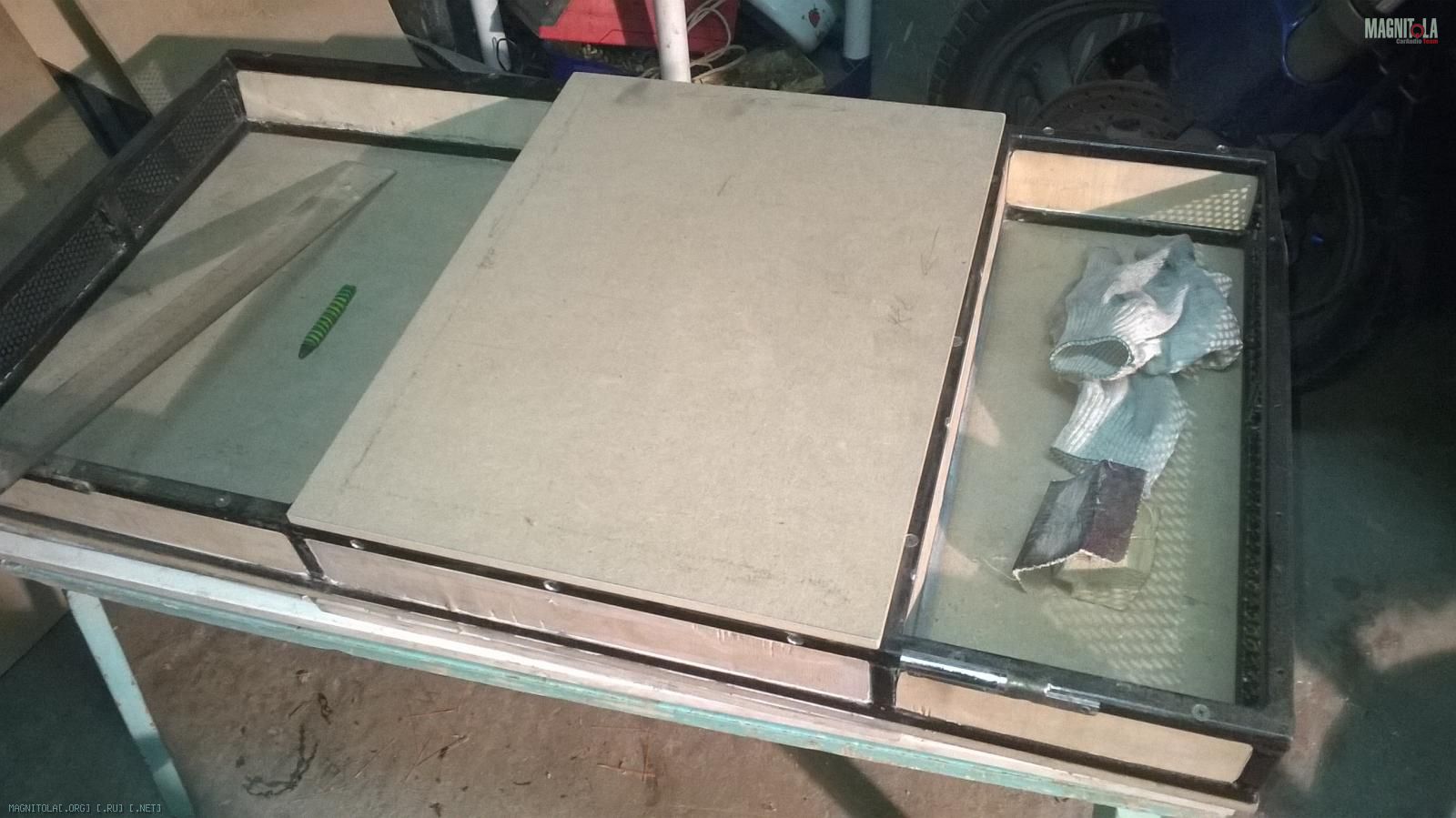

    Сверху будет еще одна панель (МДФ) с отверстием по внешнему диаметру динамика, таким образом получается ровный пол с крышками боковых отсеков (за исключением гриля 12"):
    Нажмите на изображение для увеличения
Название: WP_20150117_004.jpg
Просмотров: 0
Размер:	157.9 Кб
ID:	698392
    Дырку пока не пилил, потому как не знаю внешнего диаметра динамика.

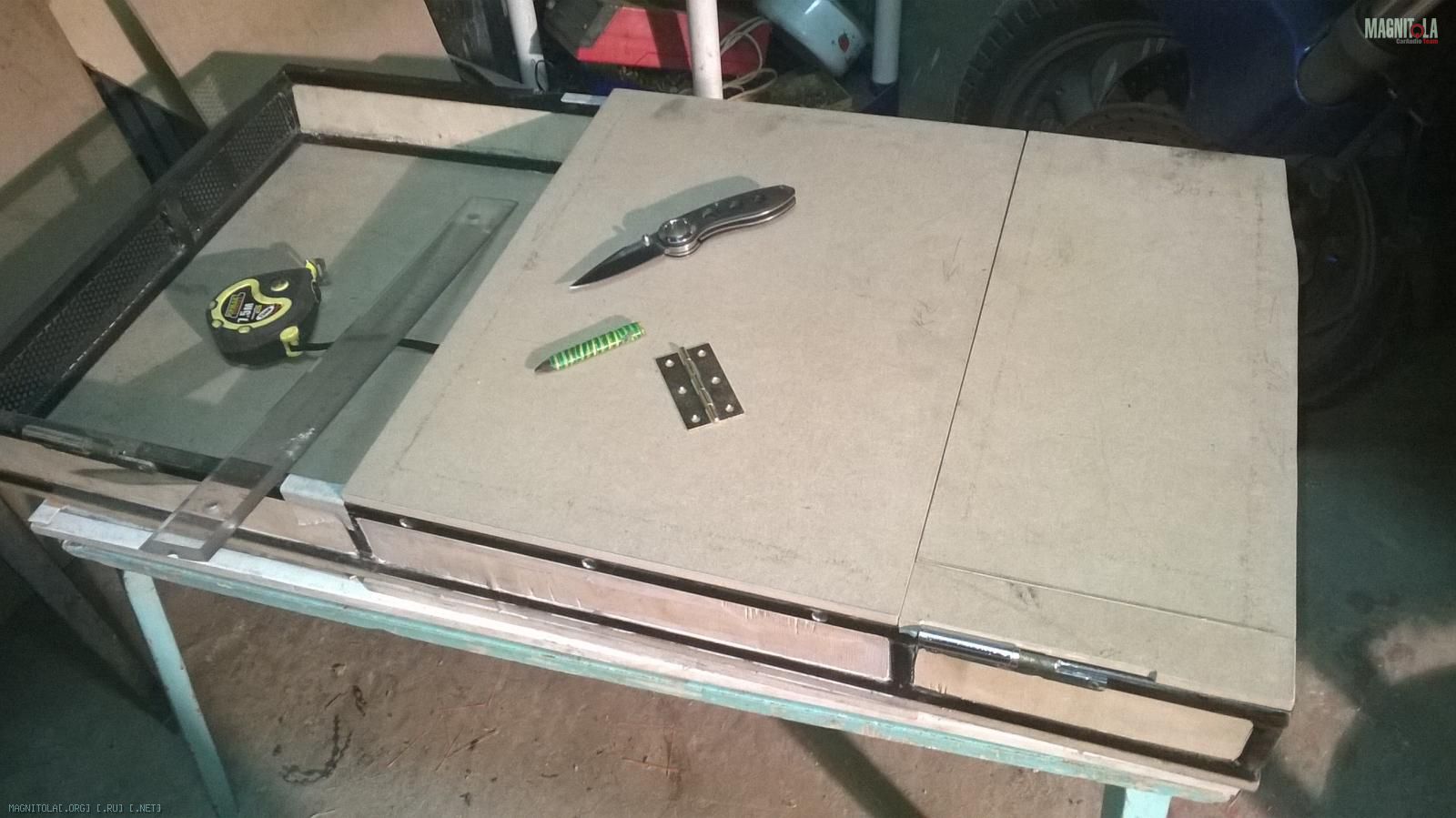

    Ну и начал делать сами крышки, пока только одна и та еще в процессе:
    Нажмите на изображение для увеличения
Название: WP_20150117_005.jpg
Просмотров: 0
Размер:	153.8 Кб
ID:	698394


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #22
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

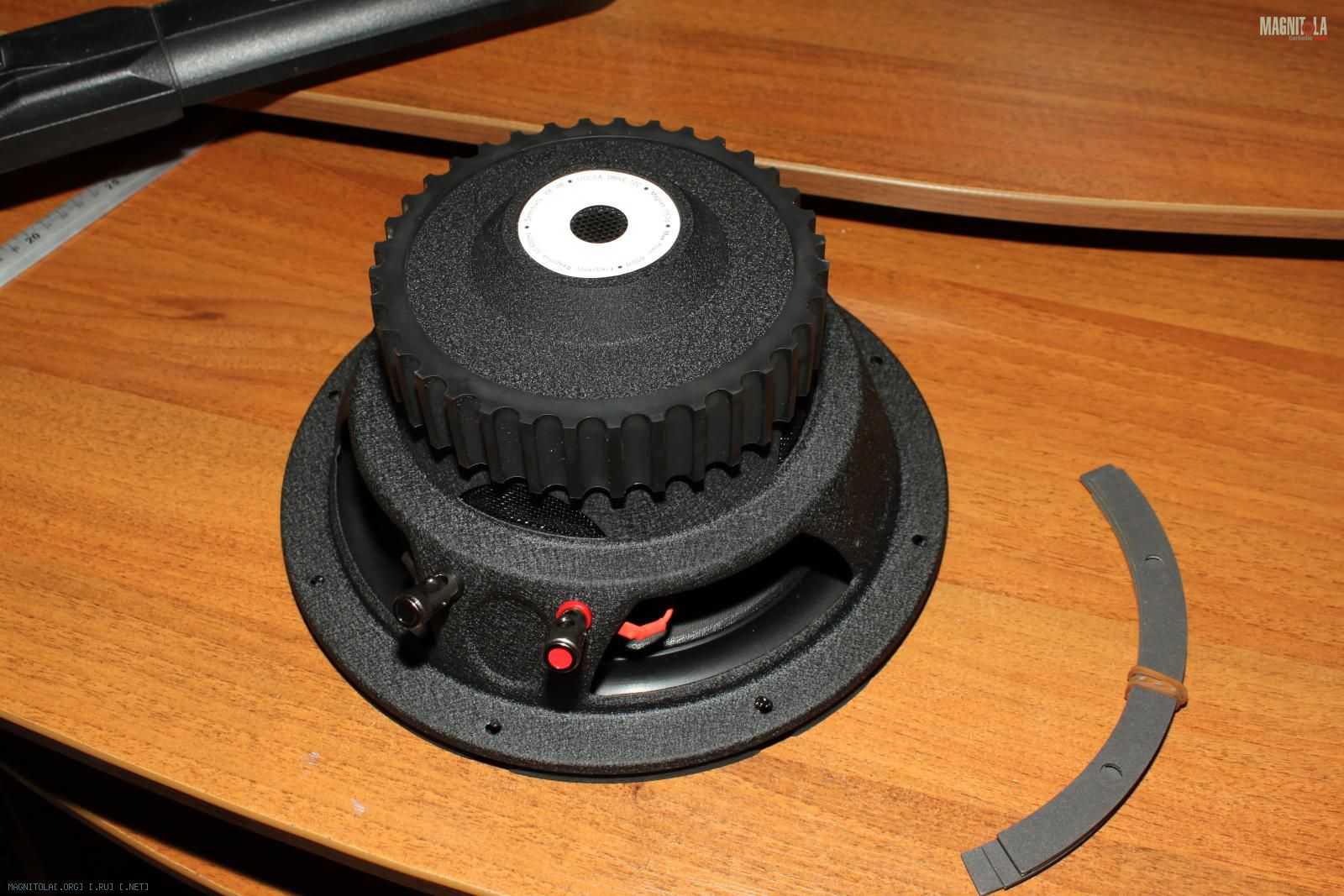

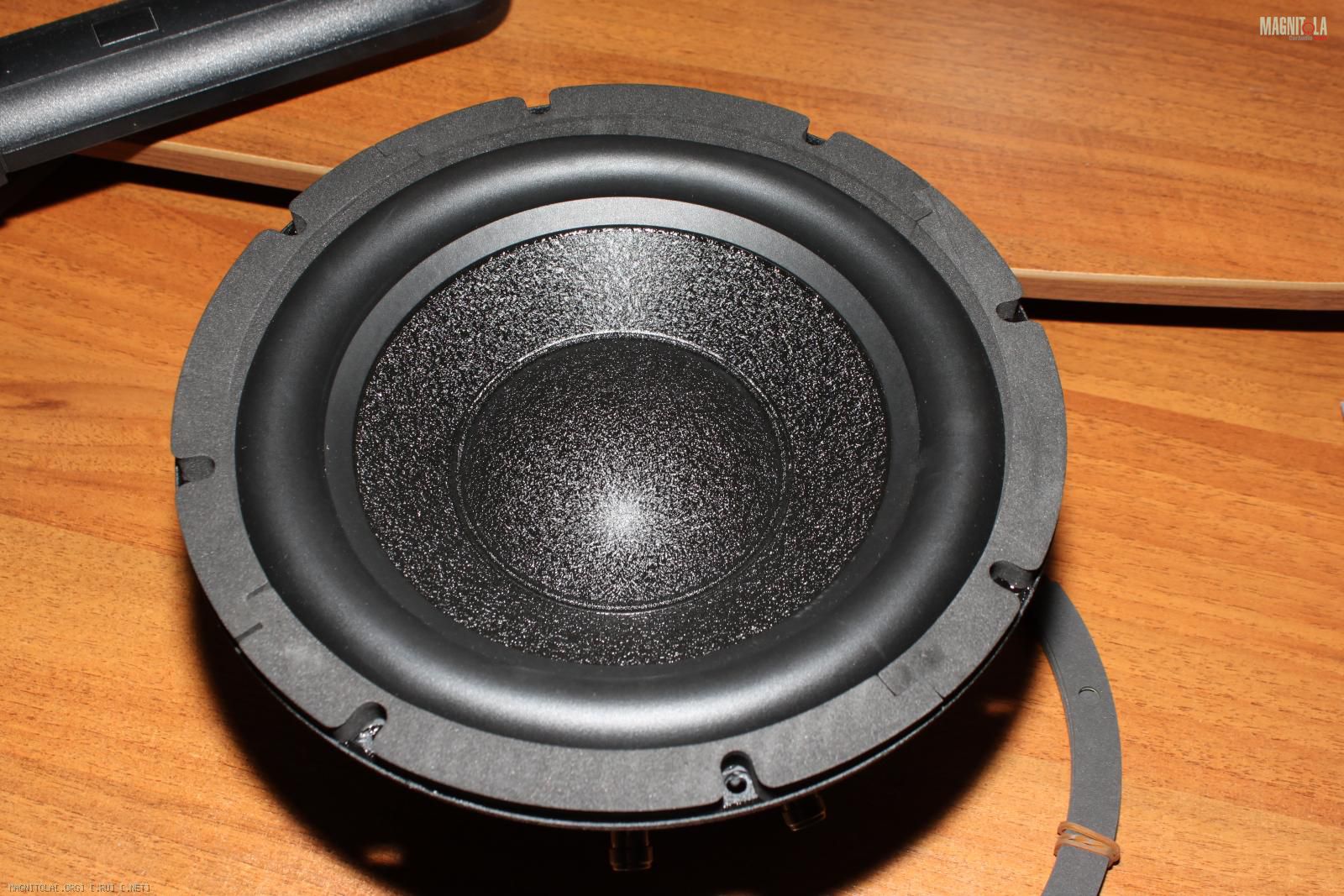

    Наконец-то, свершилось! Сегодня приехал мой сабик Ivolga drive-10C:
    Нажмите на изображение для увеличения
Название: IMG_8241.jpg
Просмотров: 0
Размер:	244.3 Кб
ID:	699092Нажмите на изображение для увеличения
Название: IMG_8244.jpg
Просмотров: 0
Размер:	283.5 Кб
ID:	699094Нажмите на изображение для увеличения
Название: IMG_8245.jpg
Просмотров: 0
Размер:	238.3 Кб
ID:	699096
    Надо сказать, что порадовал своей основательностью, все так аккуратно сделано, в общем визуально радует ), но главное чтоб и уши потом порадовал)
    В комплекте есть специальная прокладка состоящая из трех частей и на одной поверхности которых есть клеевой слой.
    Ждем выходных и продолжим...


  4. #23
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

    Продолжим!

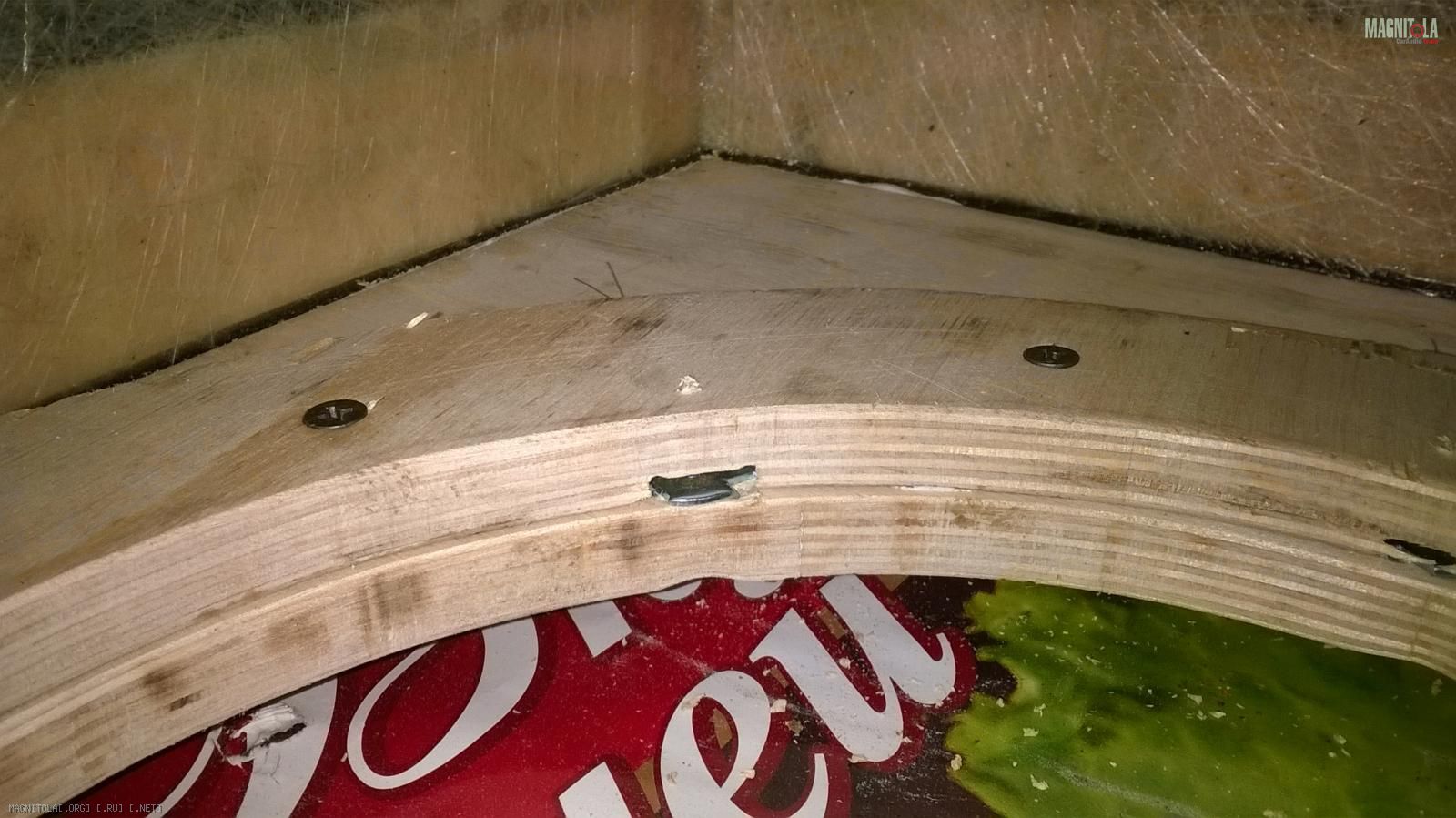

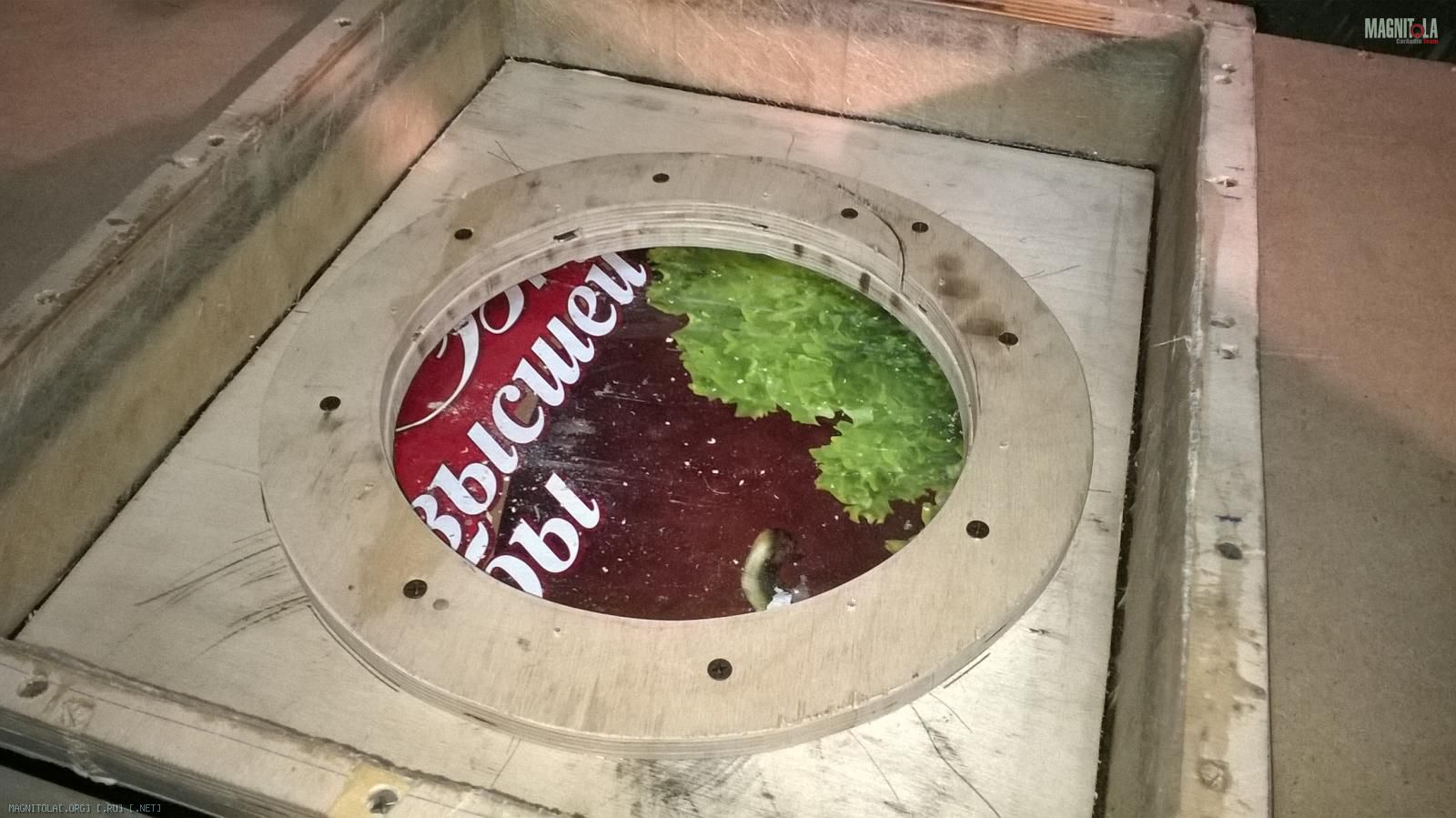

    Примерил динамик к заранее подготовленной дырке - чуть пришлось подпилить, слишком в притирку сделал. Из остатков фанеры выпилил кольцо, засверлился, вдавил усовые гайки и прикрутил кольцо с обратной стороны промазав герметиком. В кольце предварительно просверлил пером углубления под гайки, чтобы кольцо плотно село.
    Нажмите на изображение для увеличения
Название: WP_20150122_001.jpg
Просмотров: 0
Размер:	182.6 Кб
ID:	700038Нажмите на изображение для увеличения
Название: WP_20150122_002.jpg
Просмотров: 0
Размер:	181.1 Кб
ID:	700040

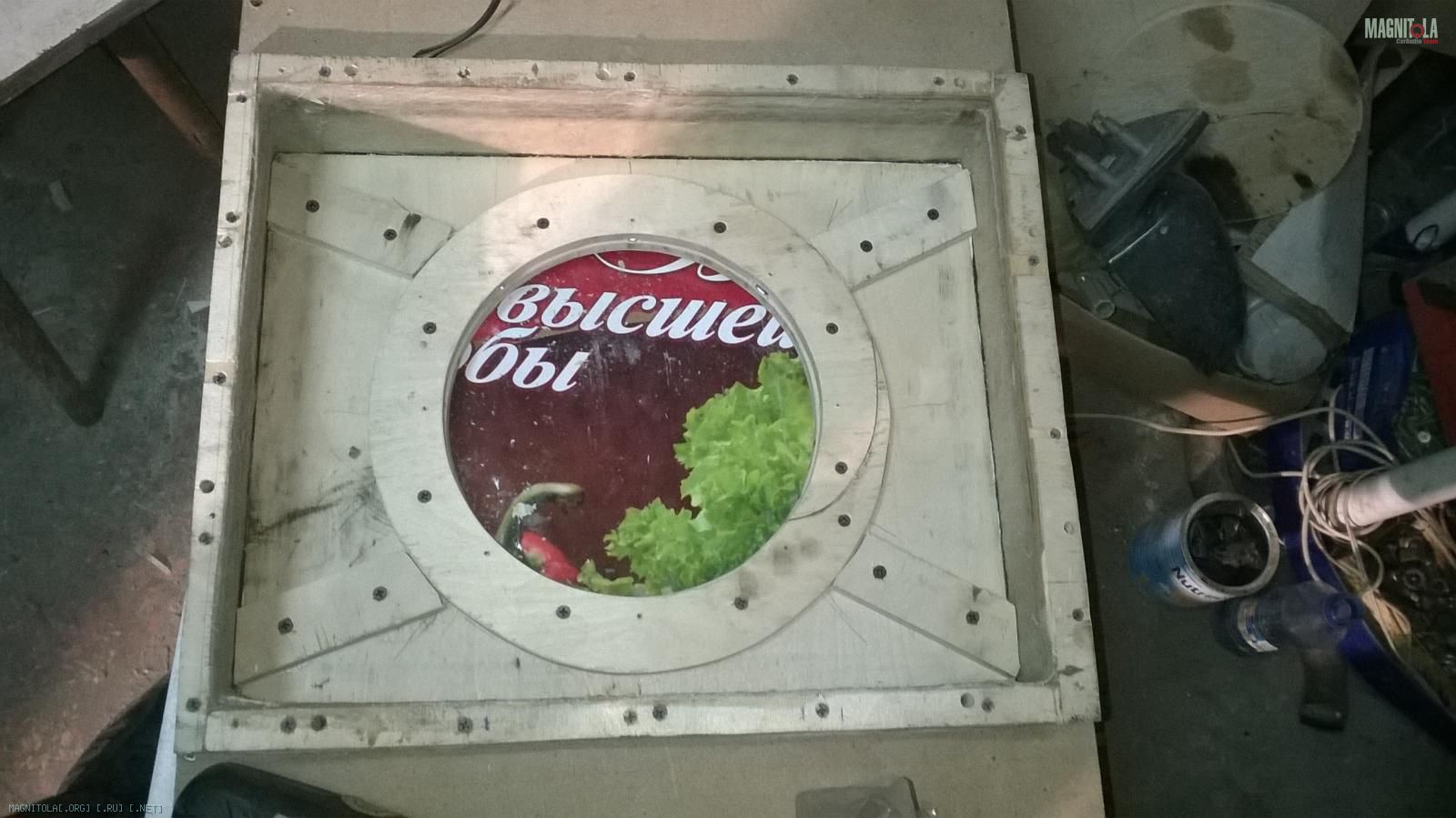

    т.к. фанера тонкая 12 мм, добавил еще четыре планки для усиления конструкции, так же на герметик и саморезы:
    Нажмите на изображение для увеличения
Название: WP_20150122_003.jpg
Просмотров: 0
Размер:	155.8 Кб
ID:	700046

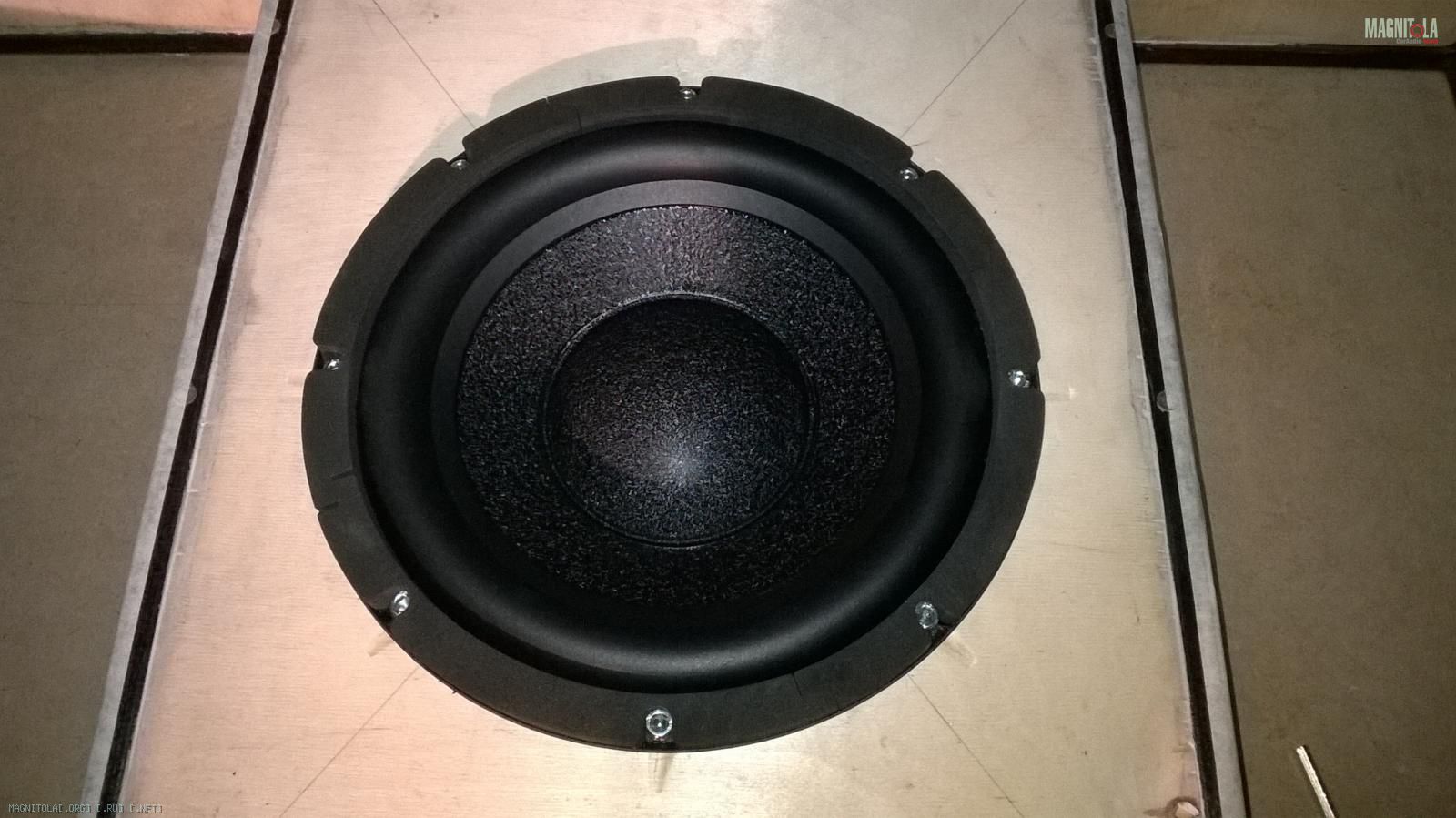

    Поставил динамик, крепится буду болтами М6 с головкой под шестигранник (отверстия в динамике - 5 мм, но дело поправимое. У нас в продаже не нашел болтов и гаек на 5). Прикрутил - все ровно, плотно, хорошо.
    Нажмите на изображение для увеличения
Название: WP_20150122_004.jpg
Просмотров: 0
Размер:	164.6 Кб
ID:	700050

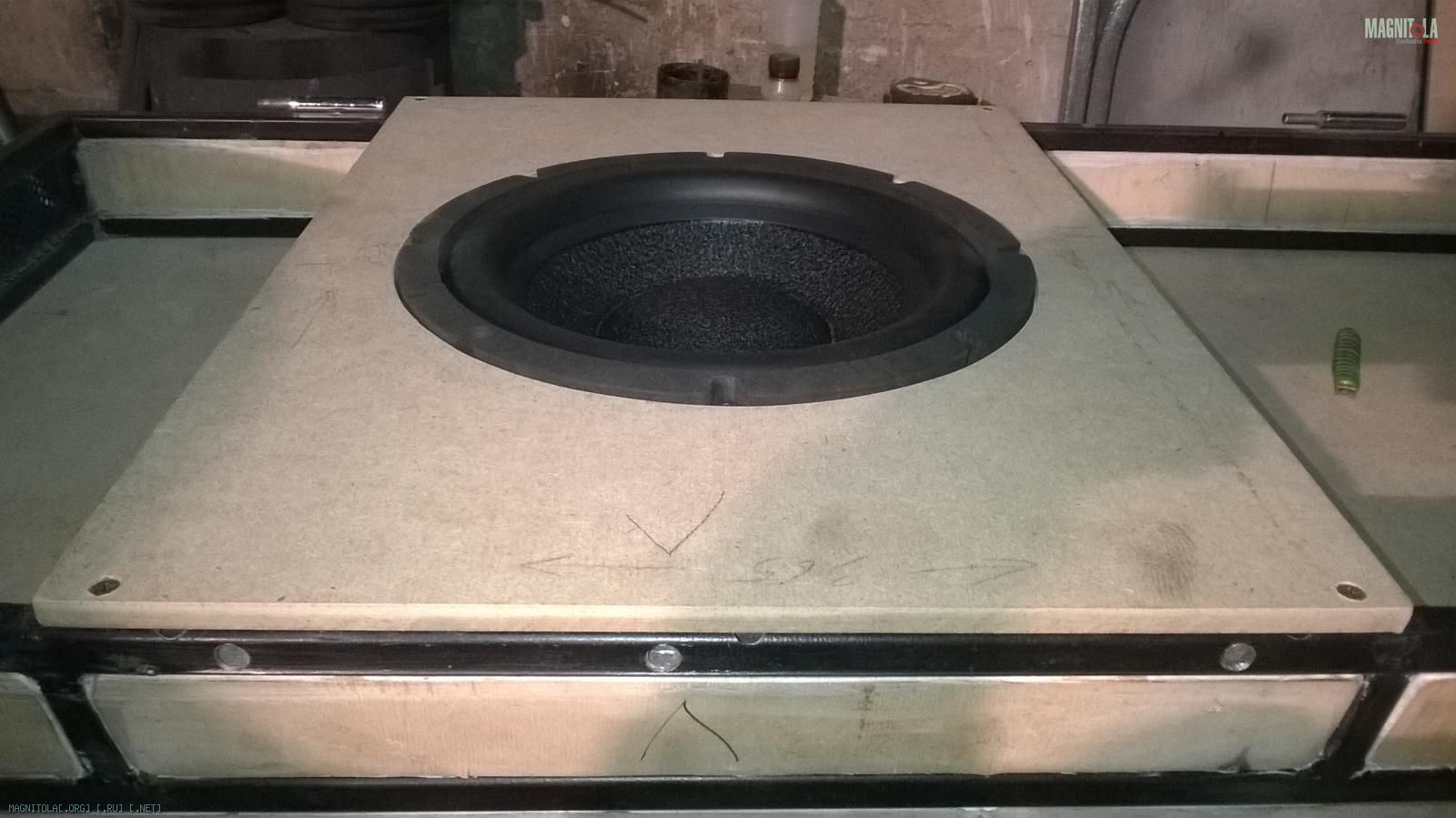

    Затем в верхней панели из МДФ выпилил отверстие по внешнему диаметру динамика
    Нажмите на изображение для увеличения
Название: WP_20150122_005.jpg
Просмотров: 0
Размер:	150.8 Кб
ID:	700052

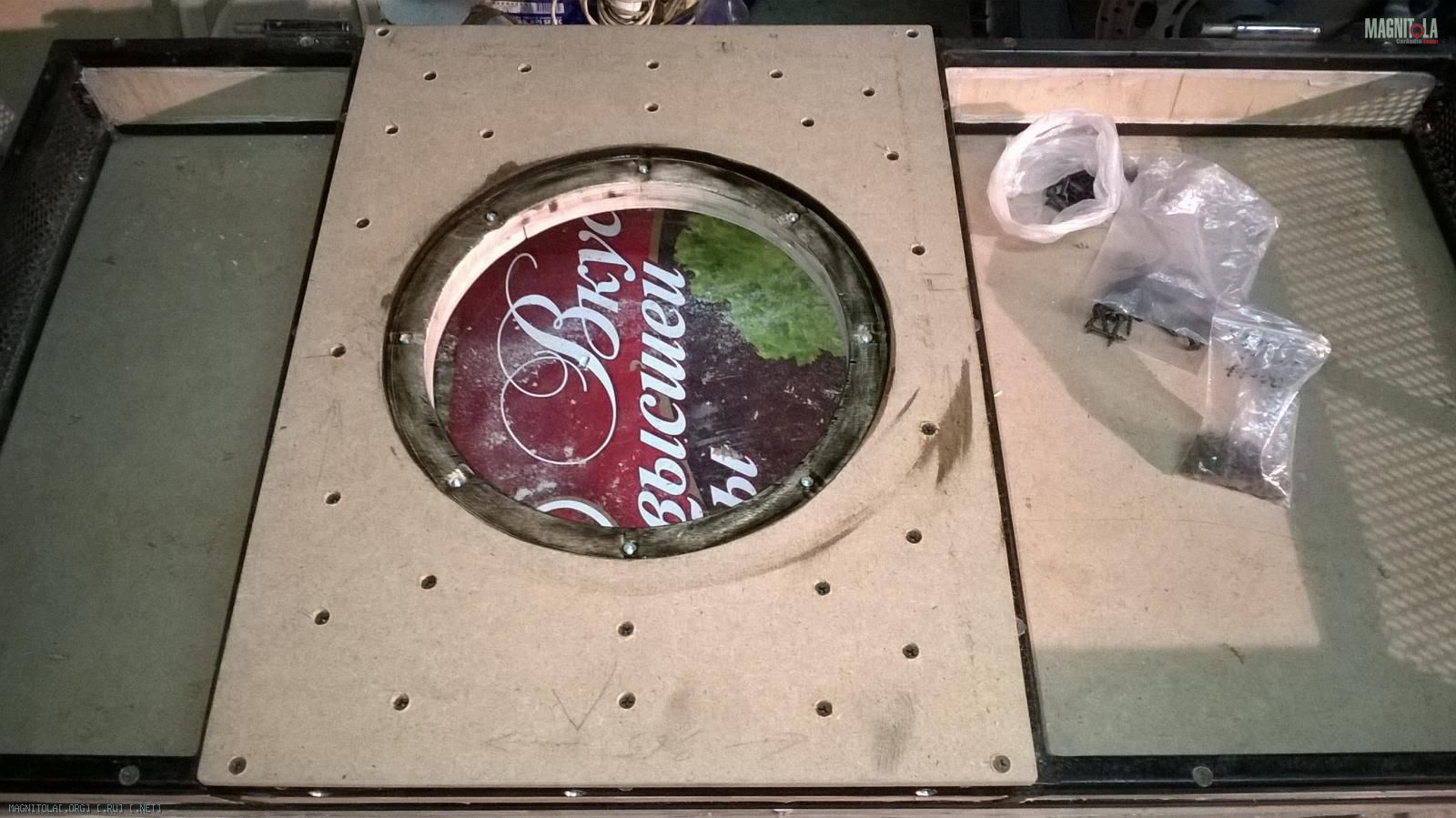

    Обильно промазал герметиком и закрепил. Все, посадочное место под саб готово.
    Нажмите на изображение для увеличения
Название: WP_20150122_006.jpg
Просмотров: 0
Размер:	190.6 Кб
ID:	700054


  5. #24
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

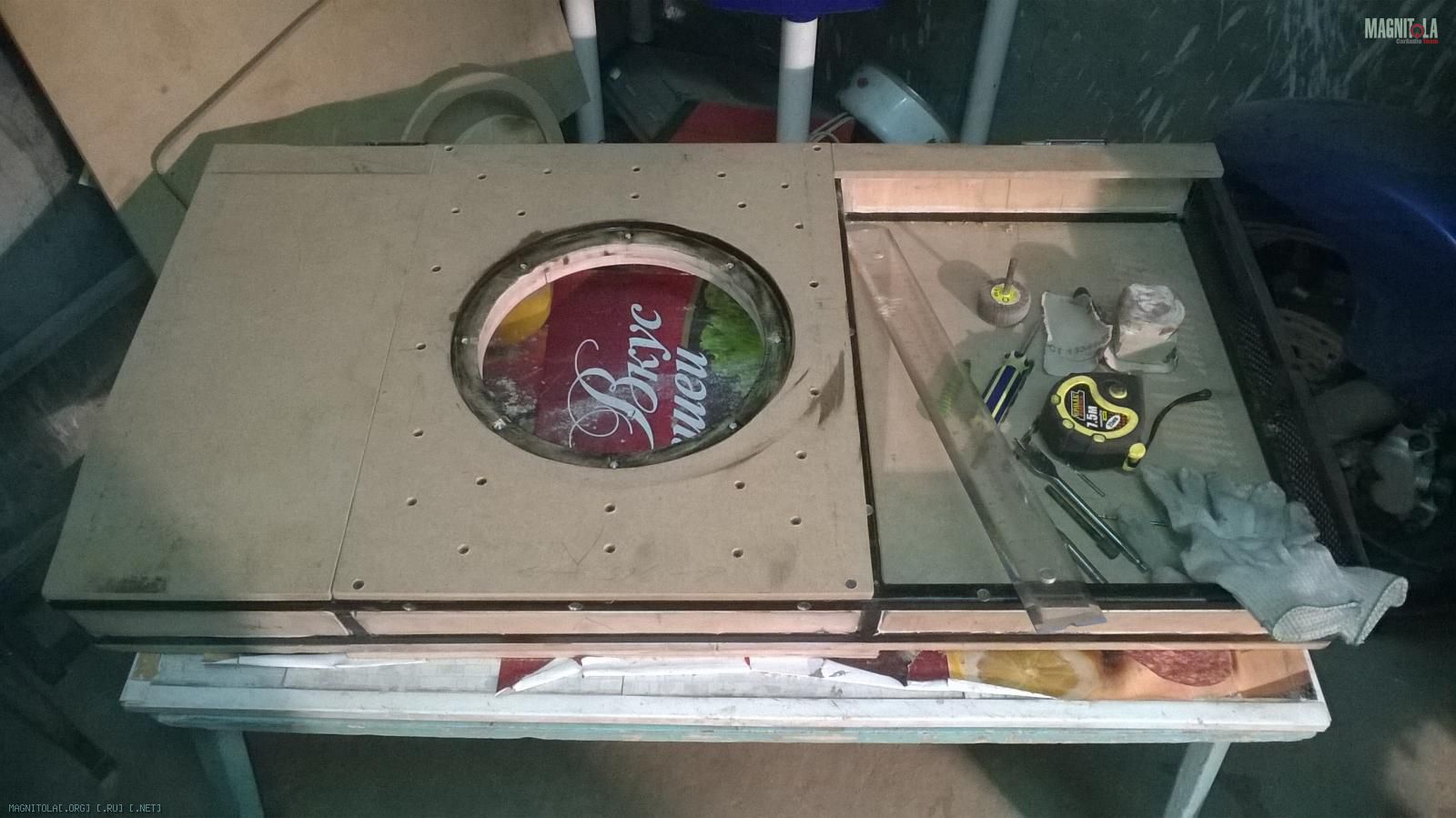

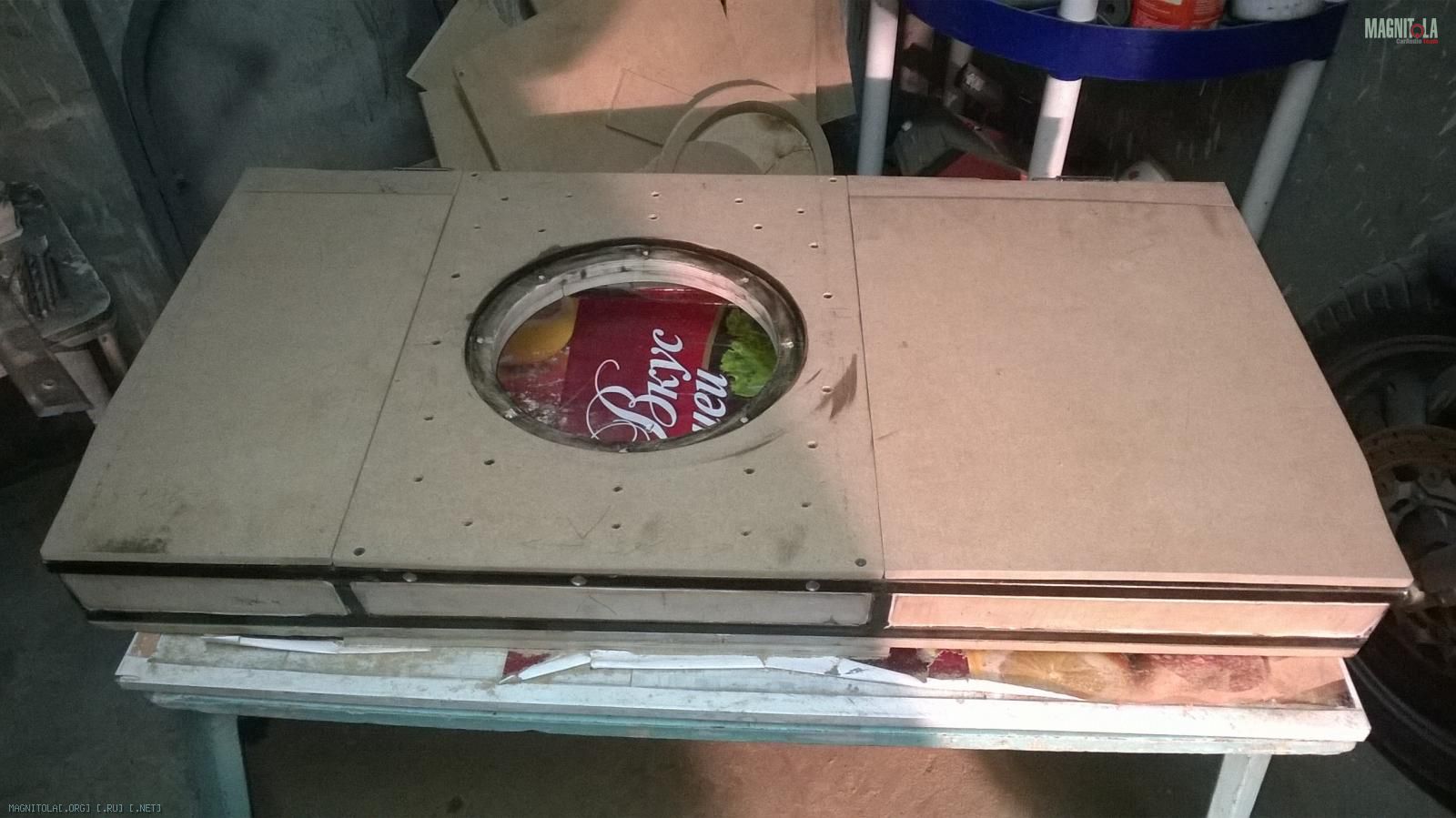

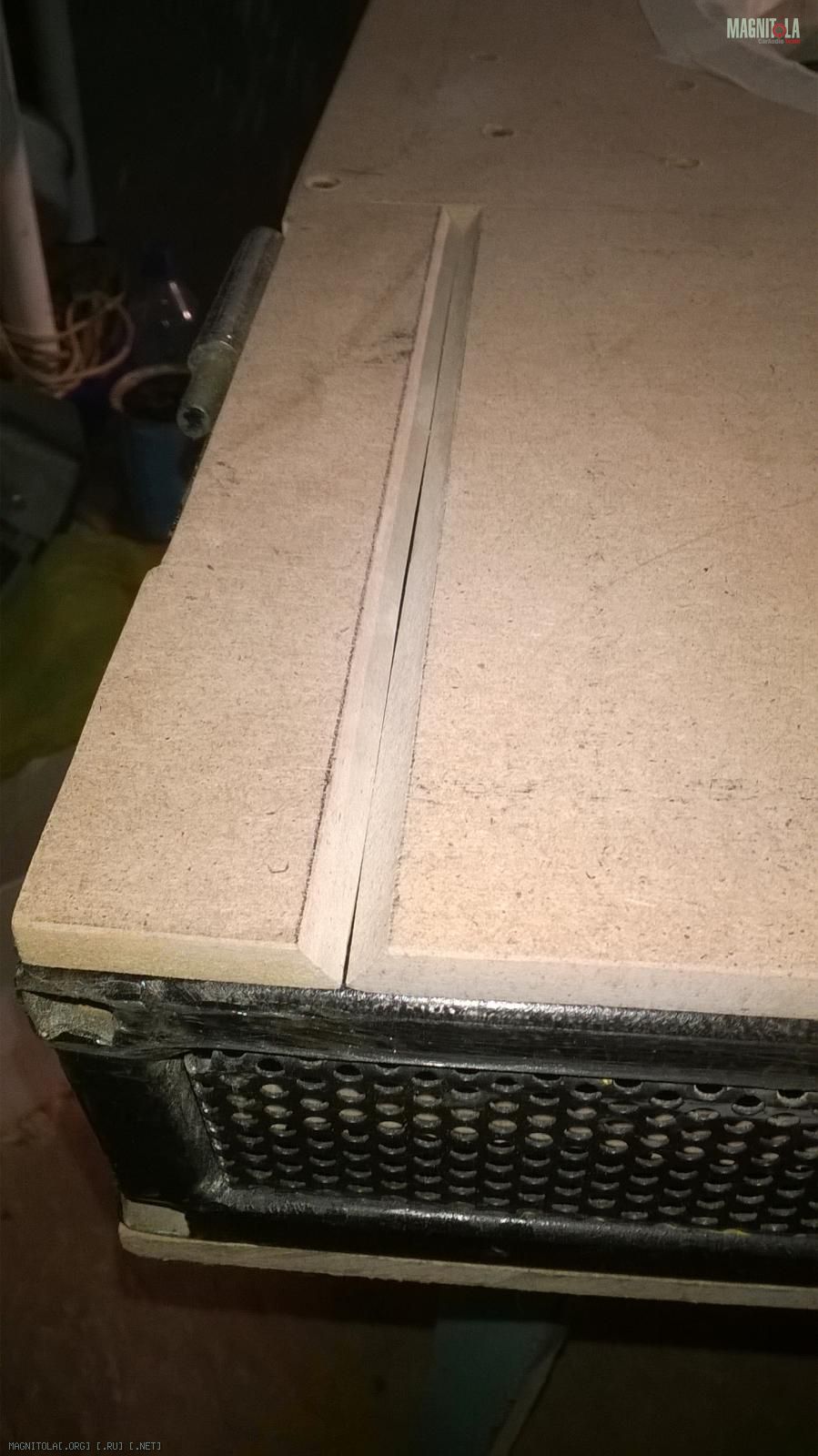

    Занялся крышками боковых отсеков:
    Нажмите на изображение для увеличения
Название: WP_20150122_007.jpg
Просмотров: 0
Размер:	158.2 Кб
ID:	701770
    Нажмите на изображение для увеличения
Название: WP_20150123_001.jpg
Просмотров: 0
Размер:	155.6 Кб
ID:	701772
    Нажмите на изображение для увеличения
Название: WP_20150123_002.jpg
Просмотров: 0
Размер:	151.3 Кб
ID:	701774 такого углового среза недостаточно, делал еще зазор, что бы петля нормально работала.
    Нажмите на изображение для увеличения
Название: WP_20150123_003.jpg
Просмотров: 0
Размер:	156.4 Кб

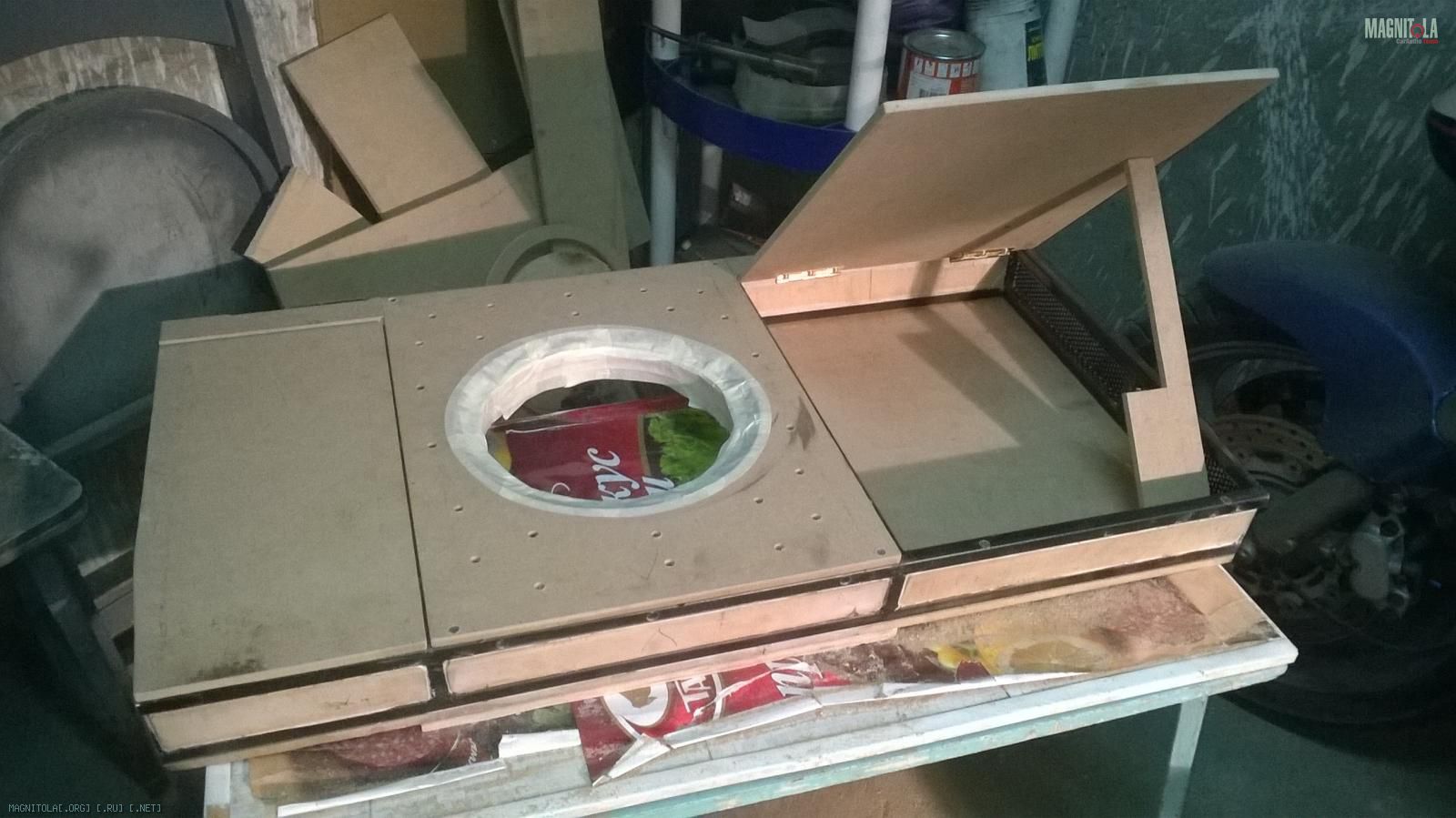

ID:	701776 Вот как-то так это будет в окончательном варианте, только оклеено карпетом. Надо купить еще навесы для левой крышки и поставить газовые лифты с маленьким усилием.

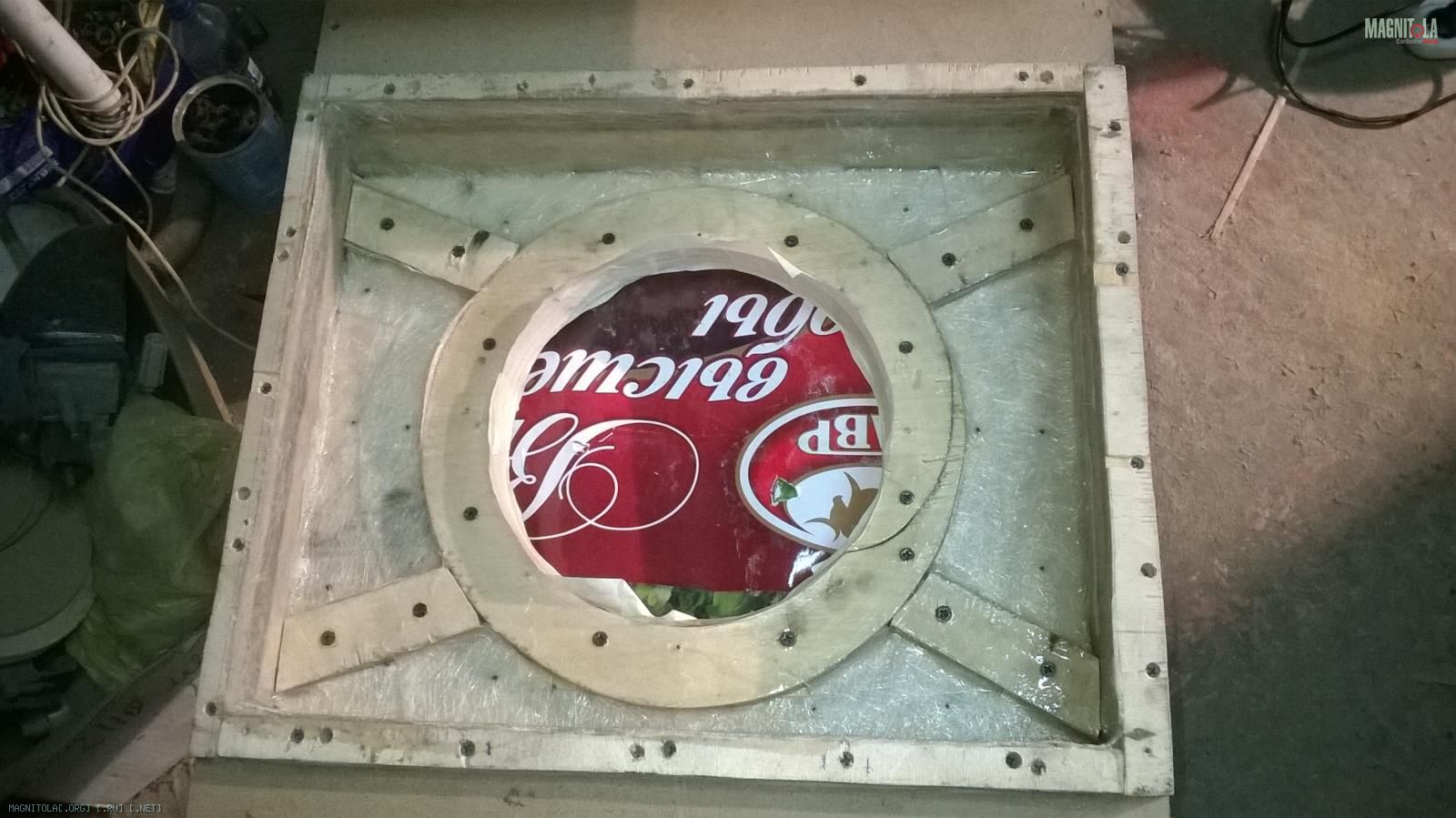

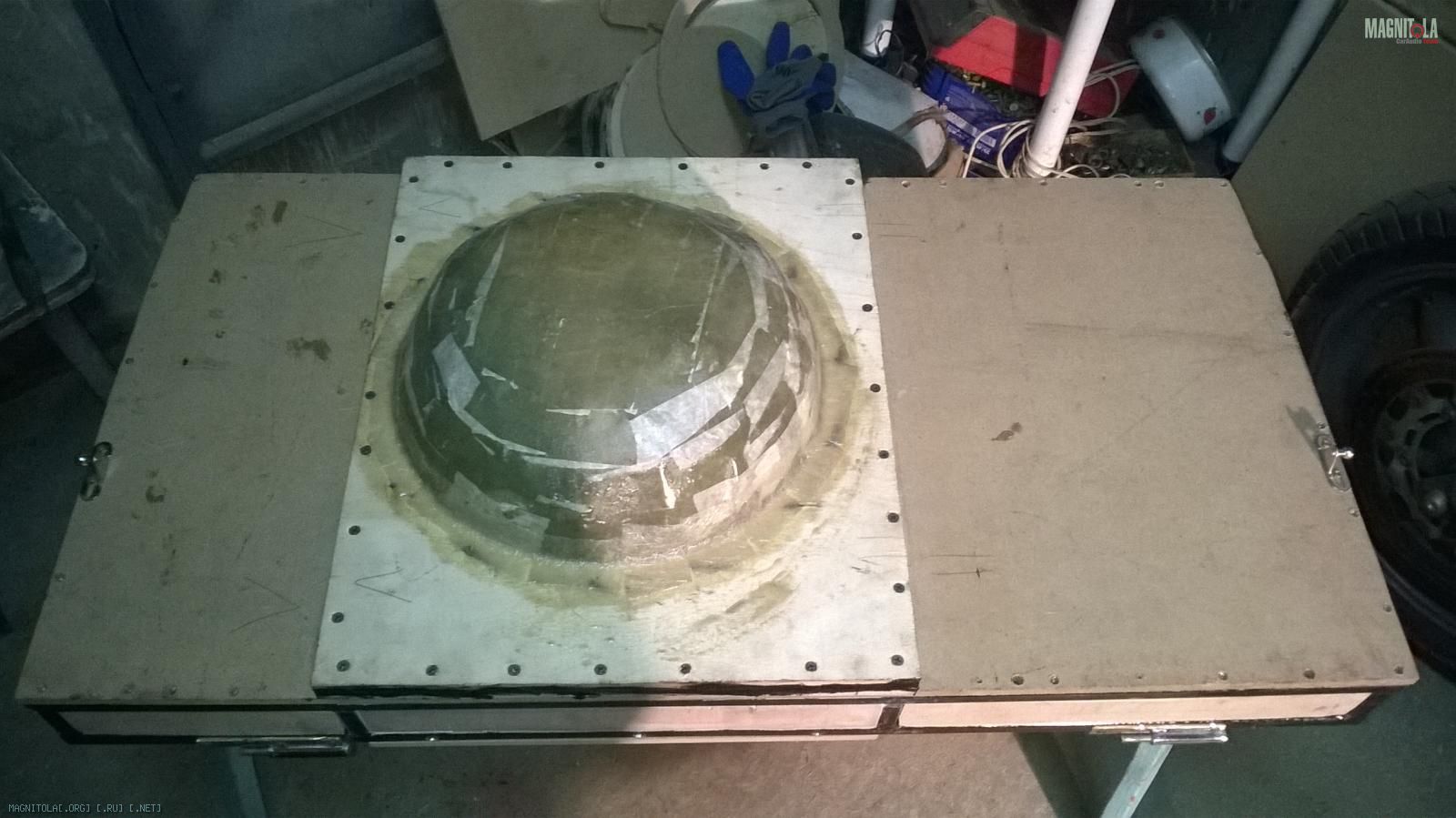

    Проклеил стекломатом внутреннюю верхнюю плоскость под саб и посадил на шурупы с герметиком днище с полусферой:
    Нажмите на изображение для увеличения
Название: WP_20150123_004.jpg
Просмотров: 0
Размер:	179.8 Кб
ID:	701786Нажмите на изображение для увеличения
Название: WP_20150123_005.jpg
Просмотров: 0
Размер:	150.6 Кб
ID:	701788
    кОроб под саб готов, единственное, что я не сделал - это не завел кабель, но думаю проблем не возникнет.
    Достаточно ли будет просто просверлить дырку, завести кабель и замазать герметиком? или надо более основательно герметизоровать?


  6. #25
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

    странное расположение петли... А епочему бы не прикрутить её на торец крышки осью кверху? Тогда ваще такую жесткую фаску снимать не надо


  7. #26
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

    Цитата Сообщение от fox proteus Посмотреть сообщение
    странное расположение петли... А епочему бы не прикрутить её на торец крышки осью кверху? Тогда ваще такую жесткую фаску снимать не надо
    Думал над этим. Дело в том, что крышка из МДФ 9 мм и крепление в торец не внушило мне доверия (расслаиваться будет), была бы фанера - там другое дело. Покупать специально фанеру не буду, ее продают целыми листами, а мне столько не надо, пользуюсь остатками.


  8. #27
    Активист Установщик
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 14710 Аватар для SKILL
    Регистрация
    04.11.2008
    Город/село
    Рязань
    Сообщений
    120
    Спасибо (Раздал)
    84
    Спасибо (Получил)
    60

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

    может тогда паз сделать сверху крышки и углубить петлю


  9. #28
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

    Цитата Сообщение от SKILL Посмотреть сообщение
    может тогда паз сделать сверху крышки и углубить петлю
    Спасибо. Видимо поспешил я с крышкой. Поеду сегодня переделывать. Попробую ваш вариант.


  10. #29
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

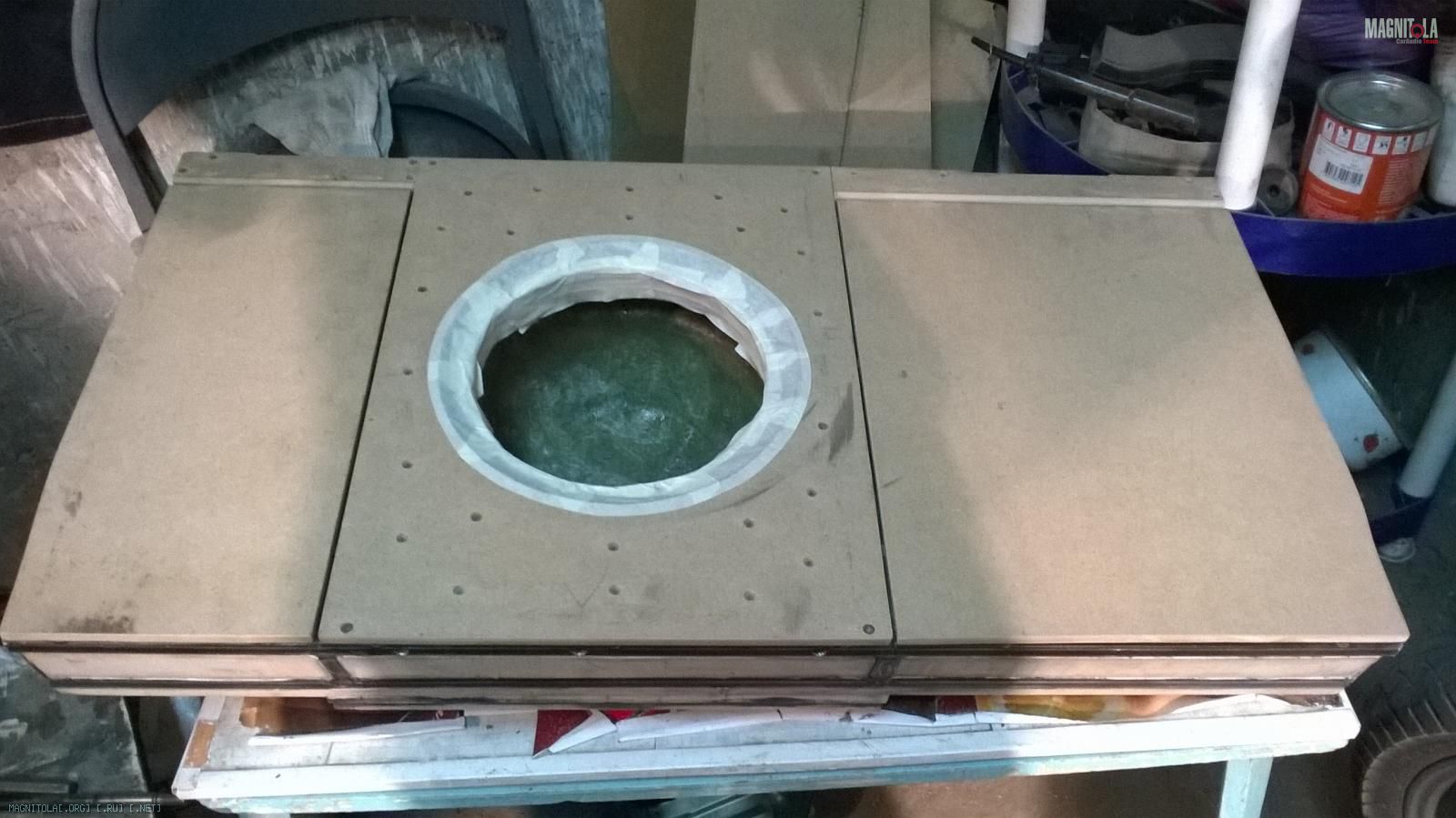

    Итак, проработал сегодня различные варианты крепления петель и оставил в итоге свой первый вариант, а большой зазор закроется потом карпетом.
    Нажмите на изображение для увеличения
Название: WP_20150127_001.jpg
Просмотров: 0
Размер:	157.9 Кб
ID:	703222

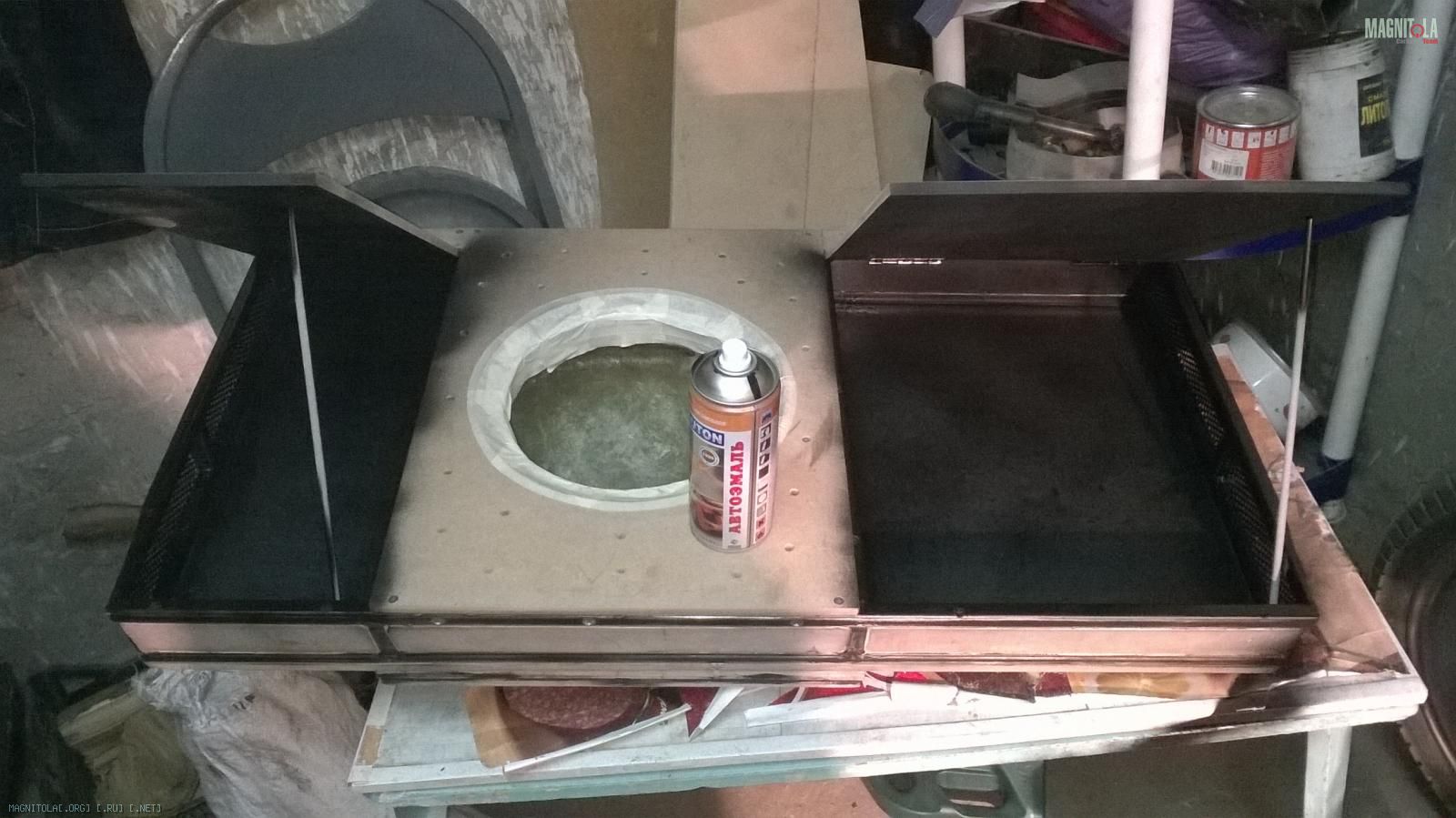

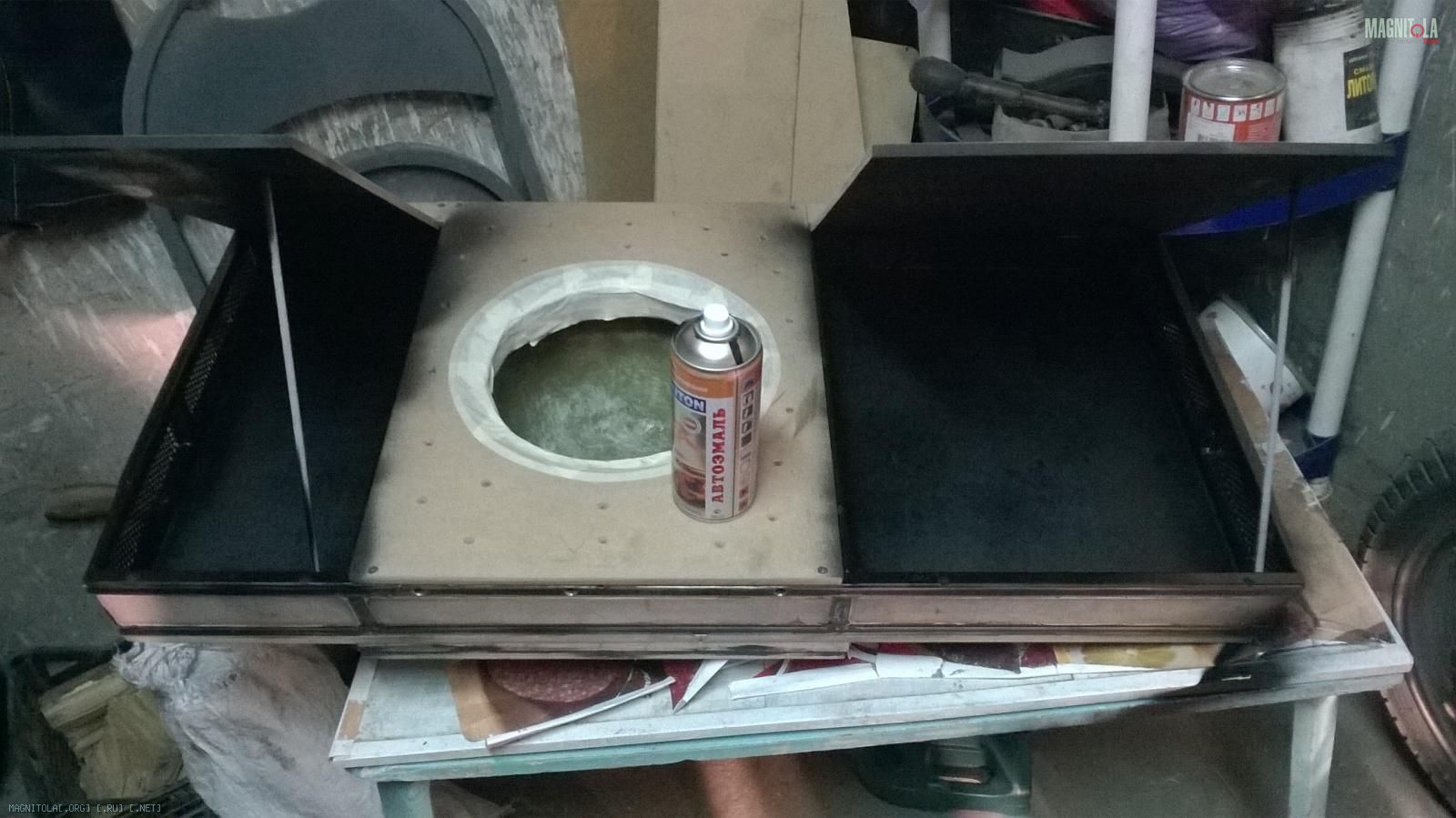

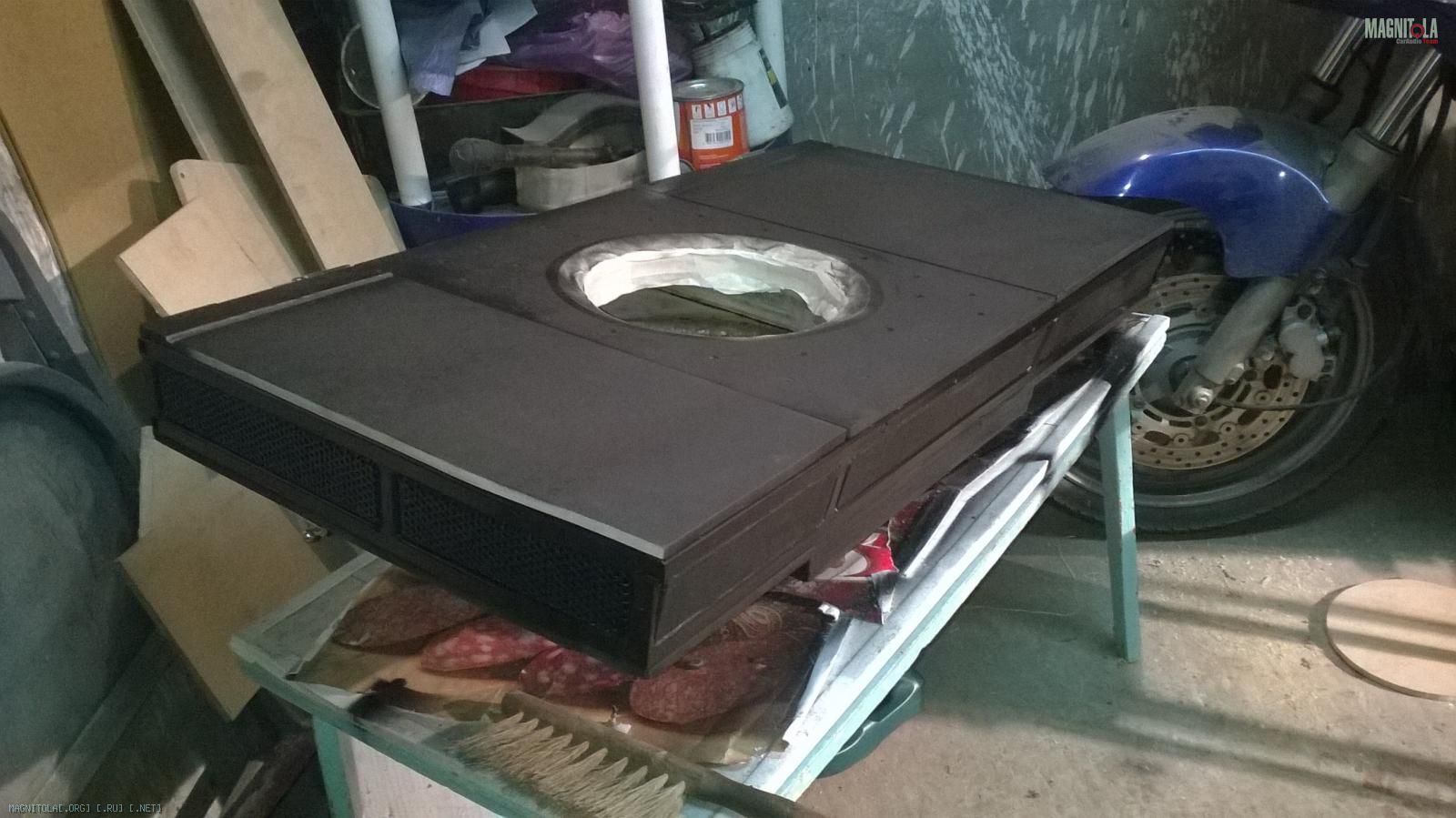

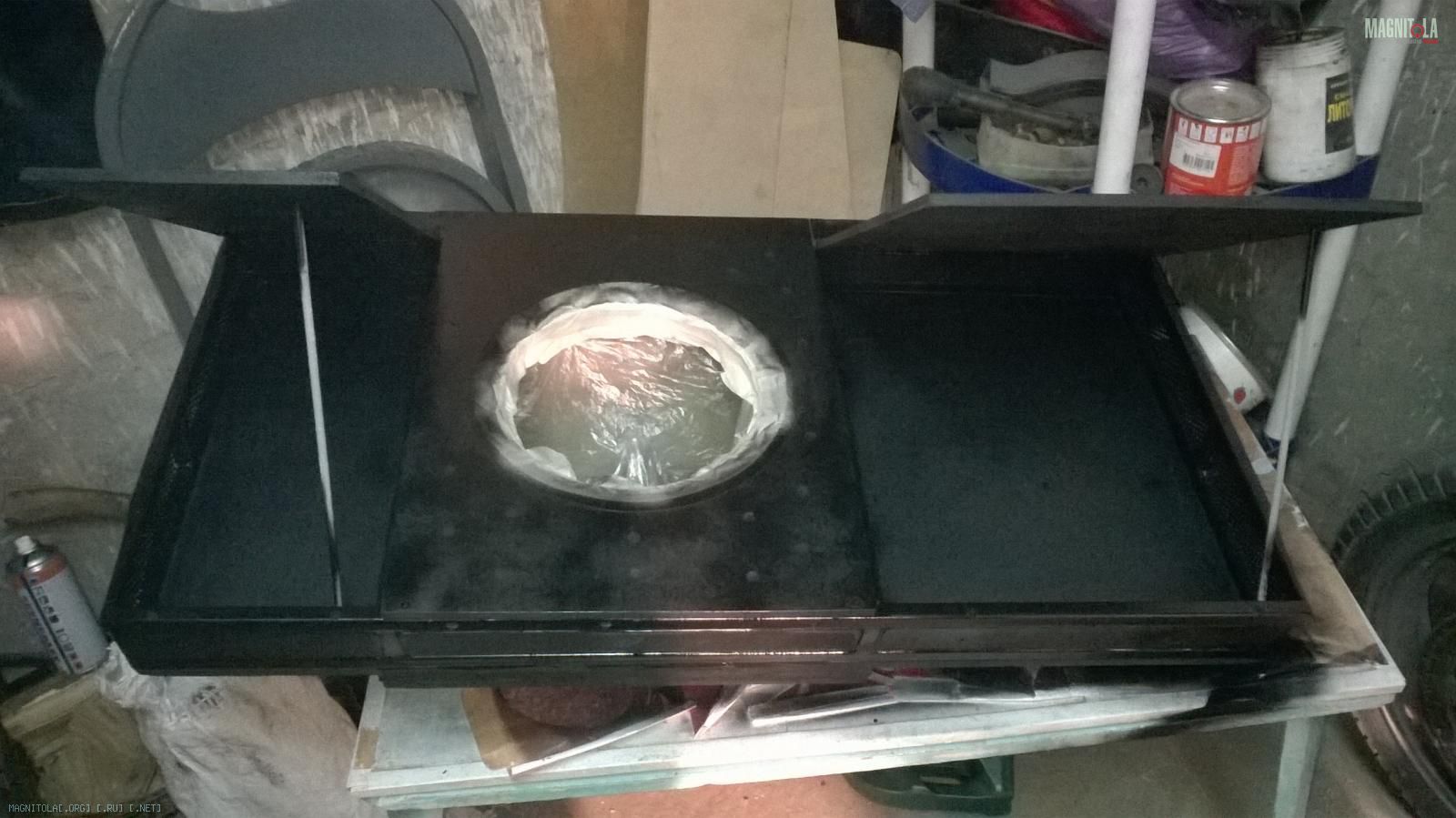

    приступил к покраске, но закончился балончик, позже прокрашу пропущенные участки
    Нажмите на изображение для увеличения
Название: WP_20150127_002.jpg
Просмотров: 0
Размер:	159.8 Кб
ID:	703224Нажмите на изображение для увеличения
Название: WP_20150127_003.jpg
Просмотров: 0
Размер:	168.7 Кб
ID:	703226Нажмите на изображение для увеличения
Название: WP_20150127_005.jpg
Просмотров: 0
Размер:	156.2 Кб
ID:	703228Нажмите на изображение для увеличения
Название: WP_20150127_006.jpg
Просмотров: 0
Размер:	165.4 Кб
ID:	703230


  11. #30
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 7036
    Регистрация
    21.07.2014
    Город/село
    Волгодонск
    Сообщений
    27
    Спасибо (Раздал)
    20
    Спасибо (Получил)
    65
    Автор

    Re: Hyundai Getz (61 RUS) - В поисках объёма.

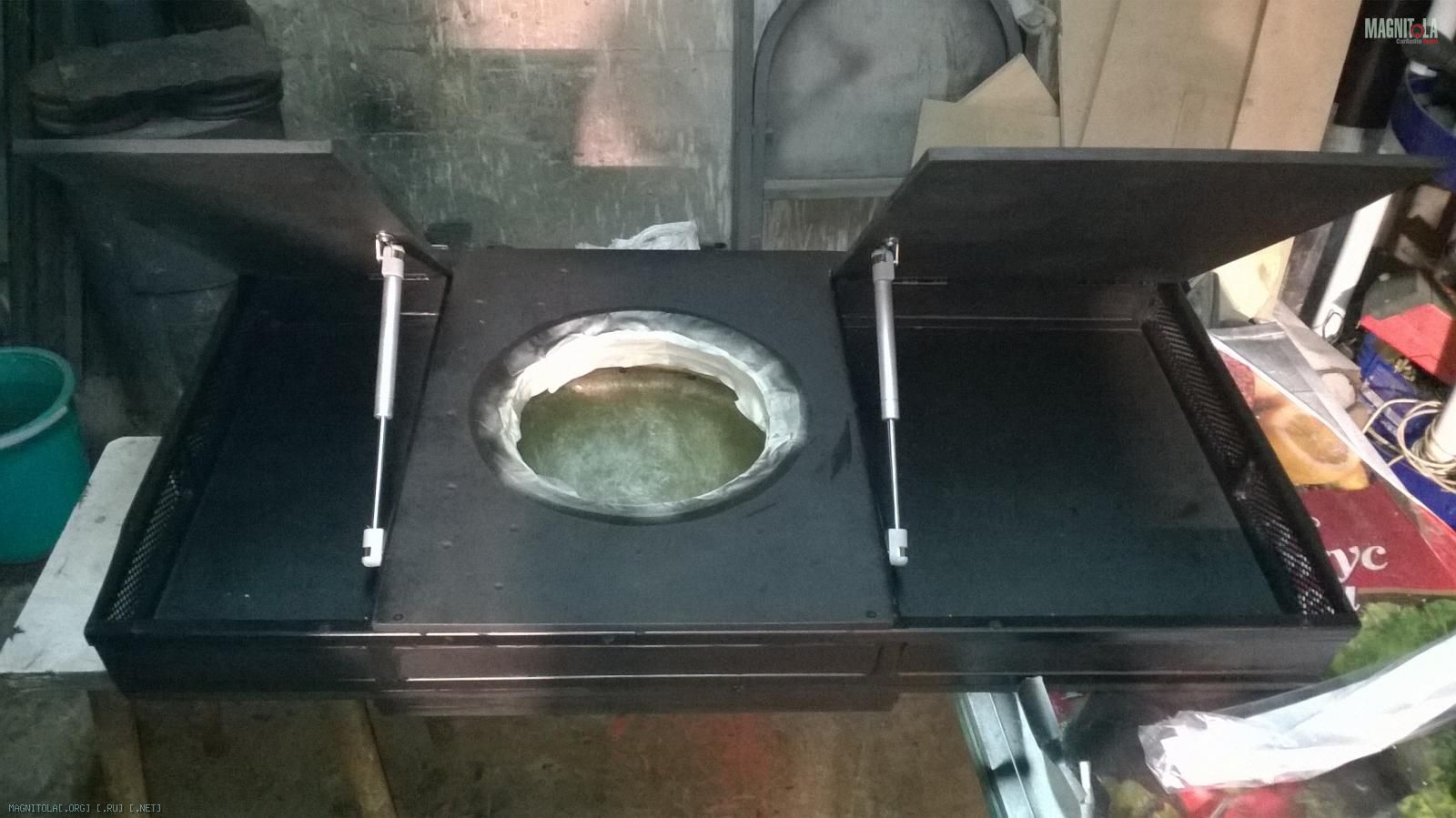

    Доделал дверцы ящиков, поставил газовые стойки по тому же принципу, что и на сам фальшпол, т.е. при закрытии в самом конце они наоборот давят на закрытие, тем самым прижимая дверцы, чтобы открыть, надо преодолеть начальное усилие и дальше дверца открывается сама. Но видимо придется еще ставить магниты, дабы исключить самопроизвольное открытие например на сильных ухабах.
    Нажмите на изображение для увеличения
Название: WP_20150131_001.jpg
Просмотров: 0
Размер:	153.4 Кб
ID:	706060

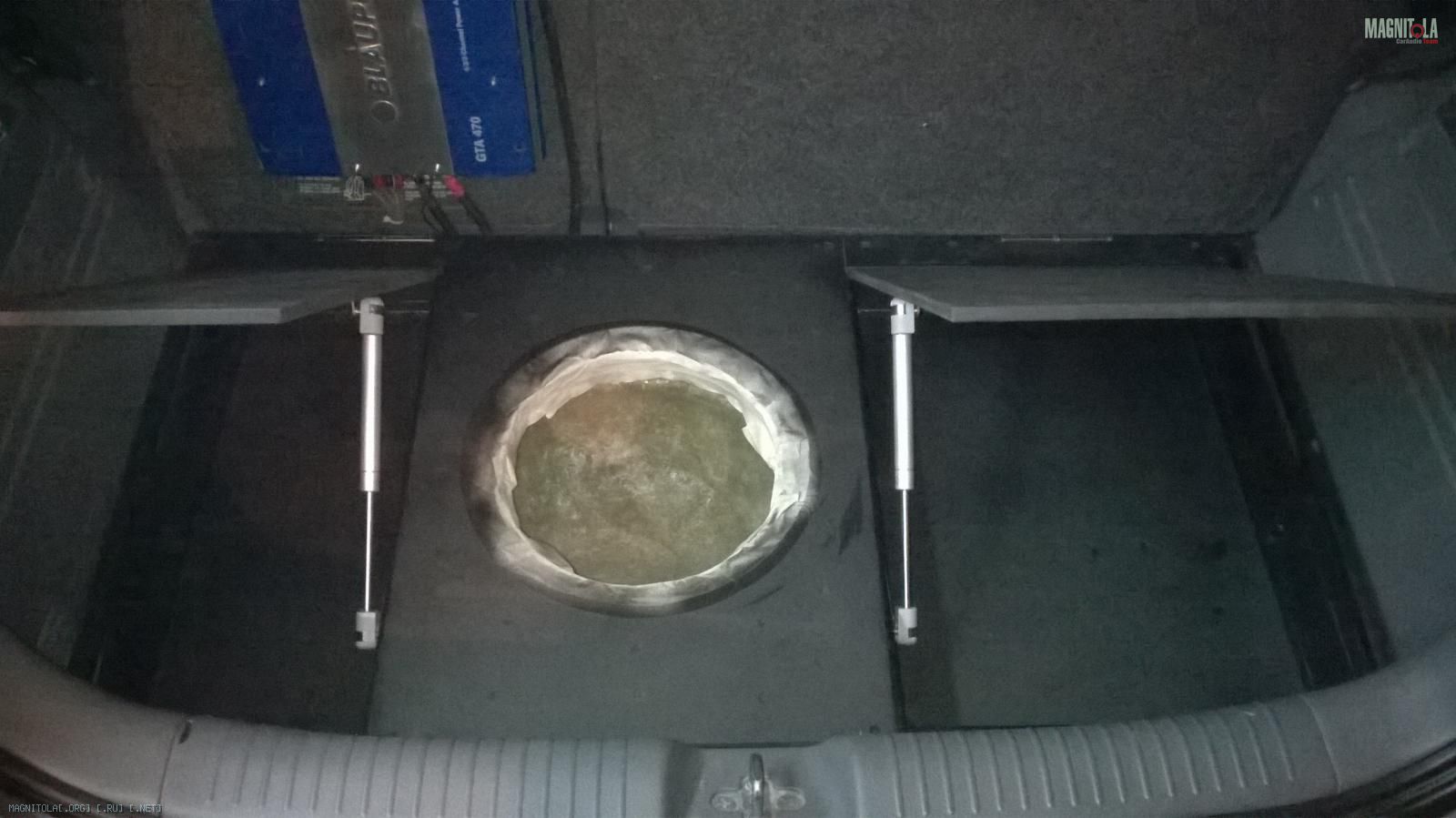

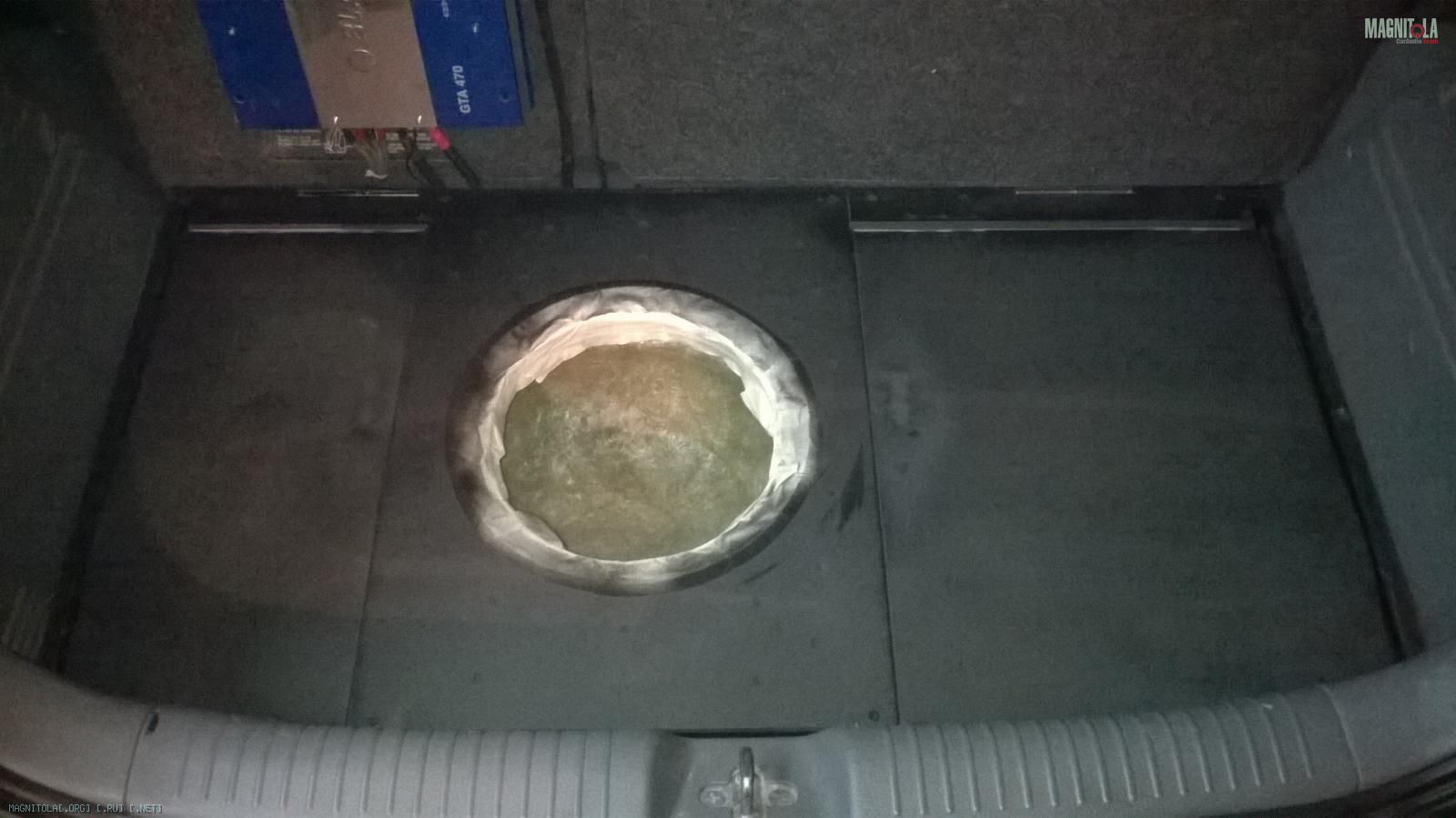

    Поставил фальшпол в багажник, проверить работоспособность.
    Нажмите на изображение для увеличения
Название: WP_20150131_002.jpg
Просмотров: 0
Размер:	125.4 Кб
ID:	706066Нажмите на изображение для увеличения
Название: WP_20150131_003.jpg
Просмотров: 0
Размер:	127.3 Кб
ID:	706068Нажмите на изображение для увеличения
Название: WP_20150131_004.jpg
Просмотров: 0
Размер:	155.1 Кб
ID:	706070
    Все отлично открывается - закрывается. Были опасения, что газовые стойки не выдержат готовую конструкцию, но сейчас без саба и усилка держит нормально, с небольшим запасом, так что думаю выдержат, но если найду мебельные стойки большего усилия, то поменяю для спокойствия.

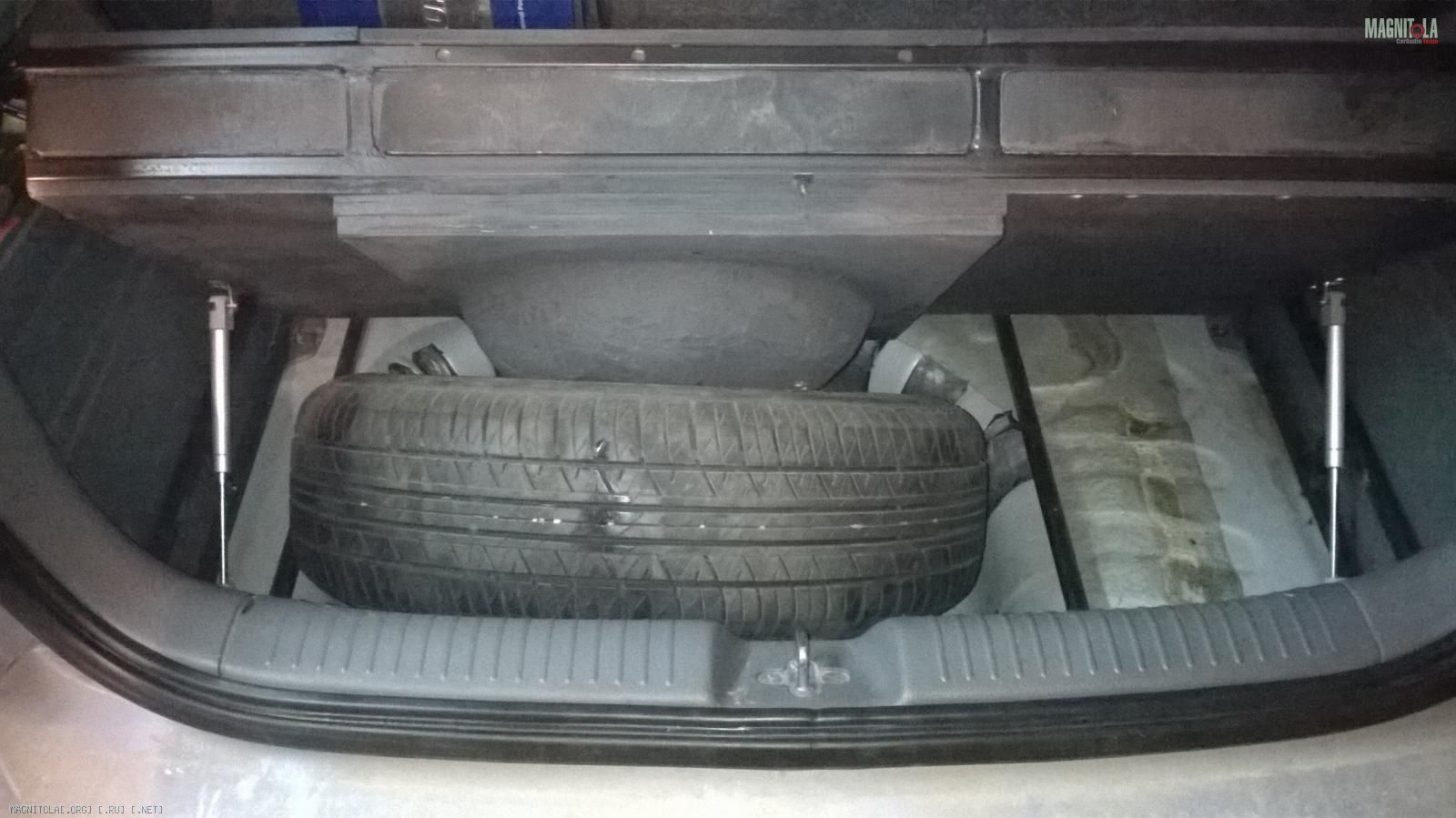

    А дальше, я решил достать запаску и .....
    Нажмите на изображение для увеличения
Название: WP_20150131_005.jpg
Просмотров: 0
Размер:	146.8 Кб
ID:	706096 ... приплыли , уперлась и не вылезает. Решил проблему небольшим смещением нижних креплений стоек.
