Полезно иметь каникулы :). Таньге нет ))), но зато есть время.
В более менее спокойном состоянии получилось уделить не много времени для важного занятия - разборке залежей всякой всячины в закромах хомячка ))).
Ну то, что извращенцу ни как без тыла не быть, а я как известно извращенец ))) и не скрывал ))), и давал уже ранее понять, описывая планируемый конфиг, т.ч. тылу в этом инстале быть, плюс наличие некоторого свободного времени всё же нашлось, что и дало возможность немножко продвинуться по подготовке кар-аудио вопросов.
Если подходить формализовано к вопросу о тыловой секции, то конечно же я согласен с утверждениями, что фронт плюс саб это полноценная и правильная система. Абсолютно солидарен с лозунгом "Тыл фтопку", когда его скандируют индивидууму, который в заднюю полку будь то седана, будь то хетчбэка, приклёпывает динамики, а в багажник обязательно ещё и саббандуру, чтоб фсё дубасило. Всё верно, как донести индивидууму, что он не ведает что творит и проще сказать ему, что тыл не нужен, чем объяснять груду взаимосвязей этого вопроса.
Но с другой стороны, если рассматривать кар-аудио систему в полном спектре возможных вариантов её использования, то становится очевидным то, что отсутствие тыловой секции, лишает систему в некотором объёме общей полноценной функциональности. Если просто влоб, то та же обиходная ситуация так называемые опен-айэр, когда не важно откуда, не важна точность расстановки источников звука, главное больше излучателей, тыловая секция ведь лишним дополнением не будет :). Чуть более тонко, то те же кто декларирует "Тыл фтопку" не отрицают, что при правильной дозировке тыл привносит в общее звучание системы свои вкусности :).
В общем если обобщить вопросы быть или не быть тылу, нужен он или нет, вреден он или нет, то получается как известном многим спиче о кошках, которые многим не травятся только потому, что они не умеют их готовить ))).
В Duster, имеется штатный тыл, который организован в задних дверях на динамиках 5.25".
В целом для задач, которые я привёл, штатных динамиков вполне достаточно, т.е. при правильном использовании штатного тыла и в соответствующих ситуациях при средне статистическом уровне претензий к звучанию он вполне справится.
Но я же извращенец ))), уровень моих претензий несколько выше ))) да её и хомяк ))).
В общем загодя был захомячен комплект Ural AK-47, который и пойдёт на замену штатных динамиков.

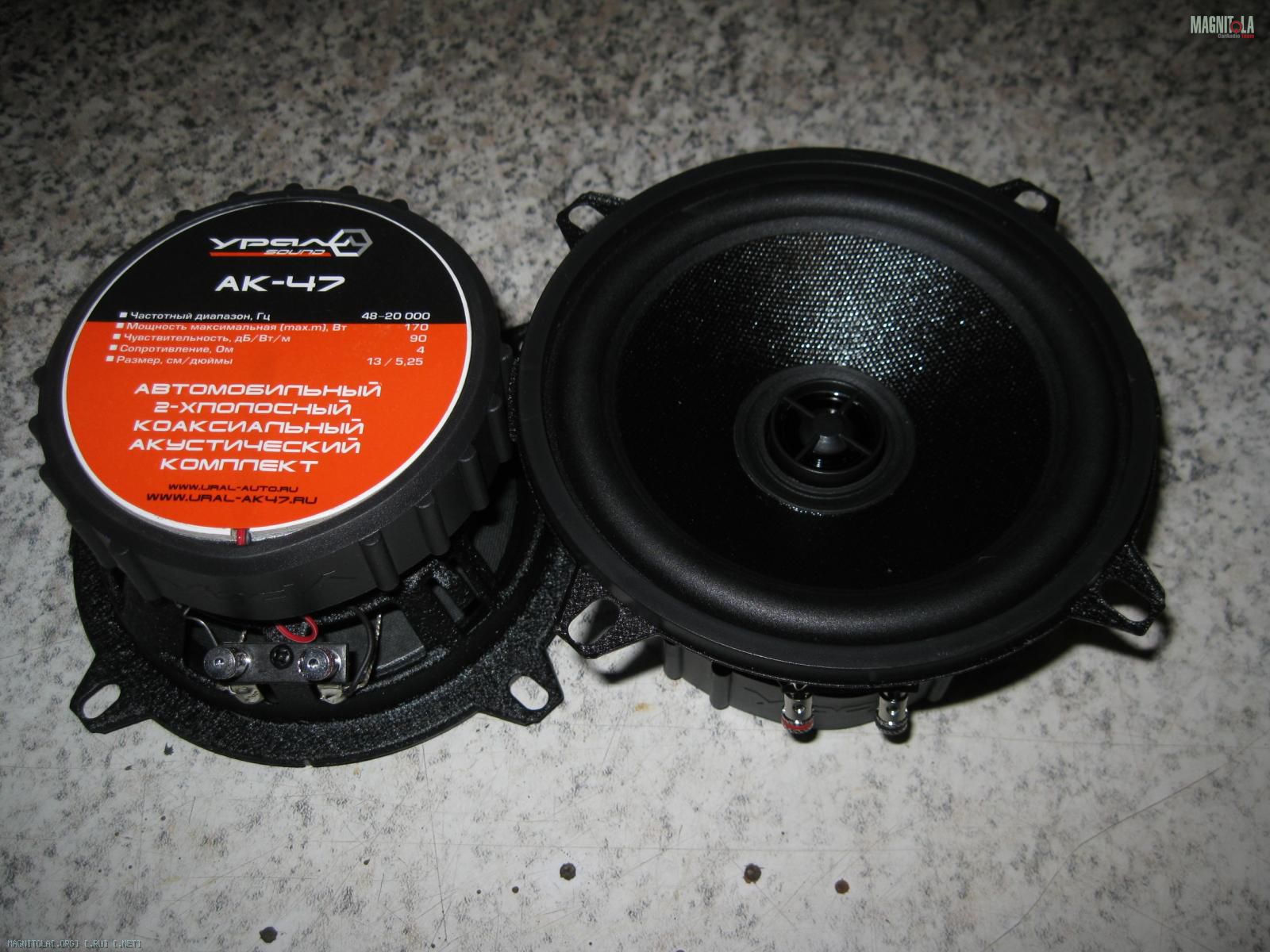

Тему про этот комплект я писал, т.ч. нет необходимости про них писать, просто напомню как динамики выглядят:
Вложение 695326
Ну а теперь собственно говоря вернёмся к тому с чего я начал этот пост.

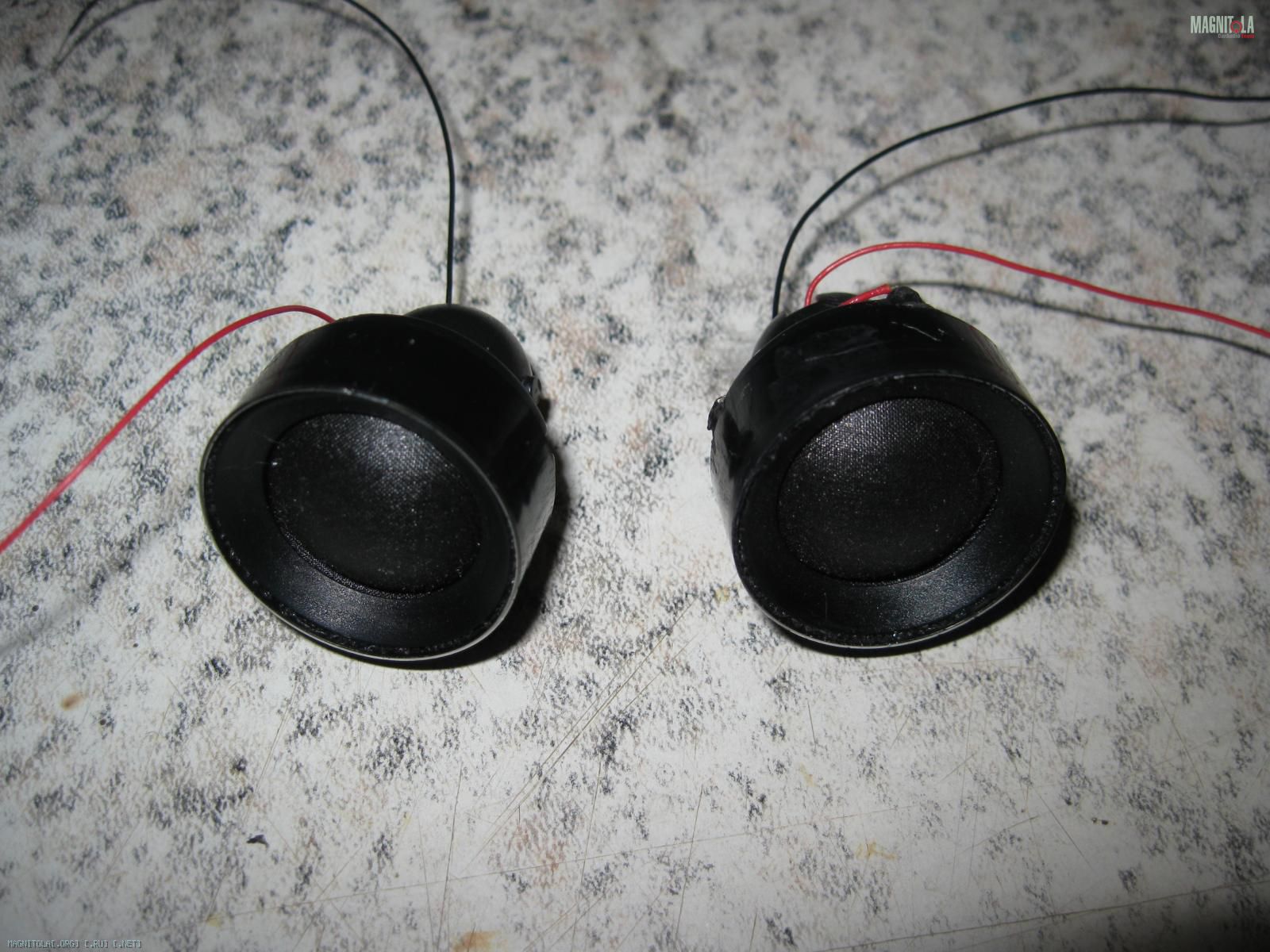

Откопал я закромах вот такие интересненькие твитеры карапузы :
Вложение 695328
На этом фото они уже чуть раздеты :), сняты защитные сетки, но тем не менее они узнаваемы.
Кто-то помнит что это, откуда они, какого роду племени они :)?
Да, да, всё тот же Ural :), эти твитеры применялись на боеголовках в коаксиальном исполнении
http://www.ural-auto.ru/archive/AS-W1327.php http://www.ural-auto.ru/archive/AS-W1627.php , ну согласитесь, ну грех же родственников не познакомить поближе :). Тем более что тканевый купольник завсегда поинтереснее твитера с полимерной мембраной.
В общем ручки то зачесались ))). Но вот незадача, динамики серии WARHEAD строились на 1.5" катушках, а динамики серии Pro, ой сорри :), серии АК на катушках колибра 1", т.е. в лоб твитеры простой перестановкой не приживить.

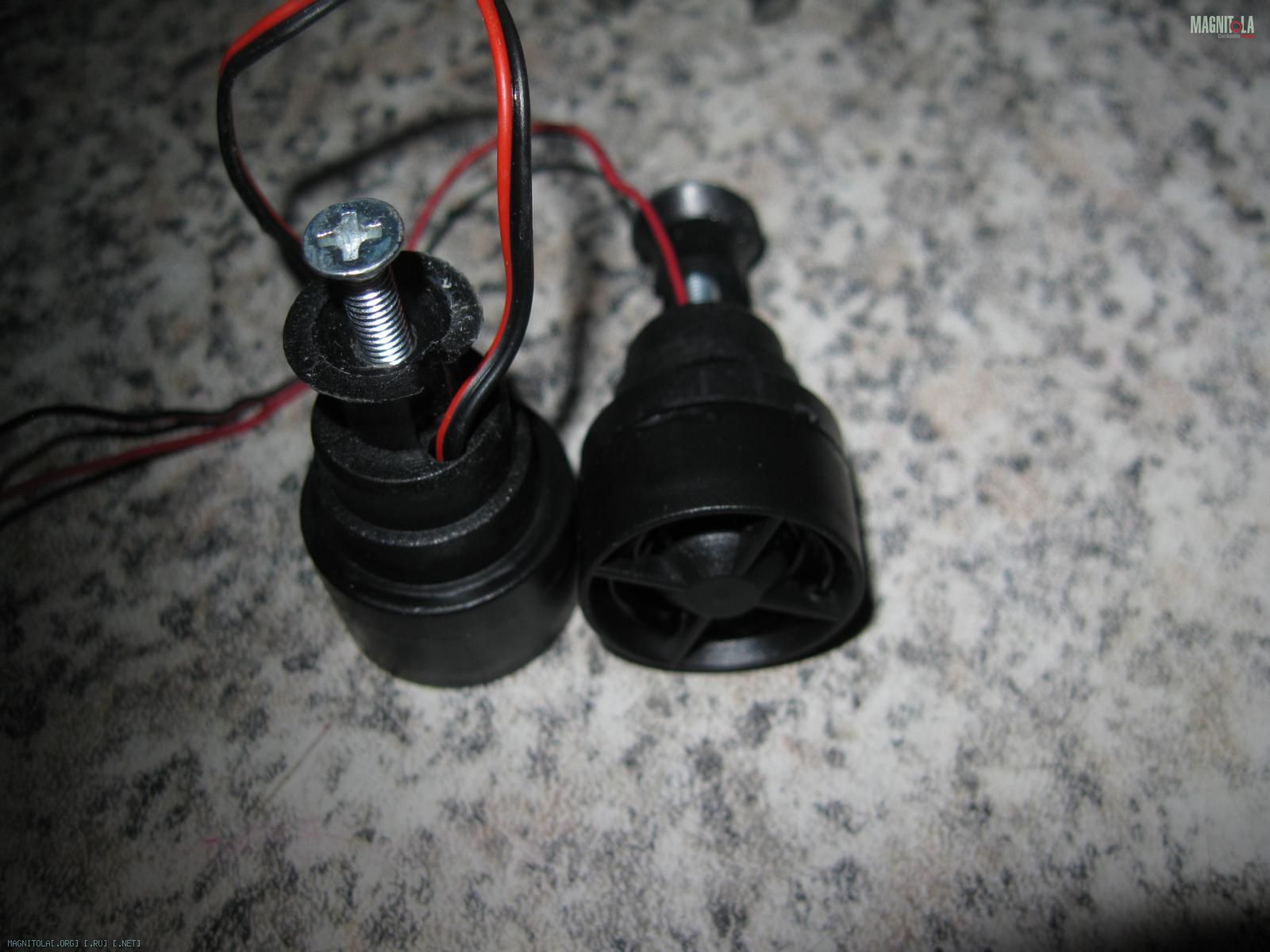

В общем отступать уже было некуда, родные твитеры с АК-47 сняты :
Вложение 695330
Перебирая залежи были обнаружены остатки от кастрации какого-то коаксиала и вот оно оказывается, то что лежало ХЗ сколько времени вот теперь оно мне и нужно - пара твитерных стоек от динамиков с катушкой 1" и поворотным механизмом твитера позволяющему выставлять твитер под углом до 30 градусов.

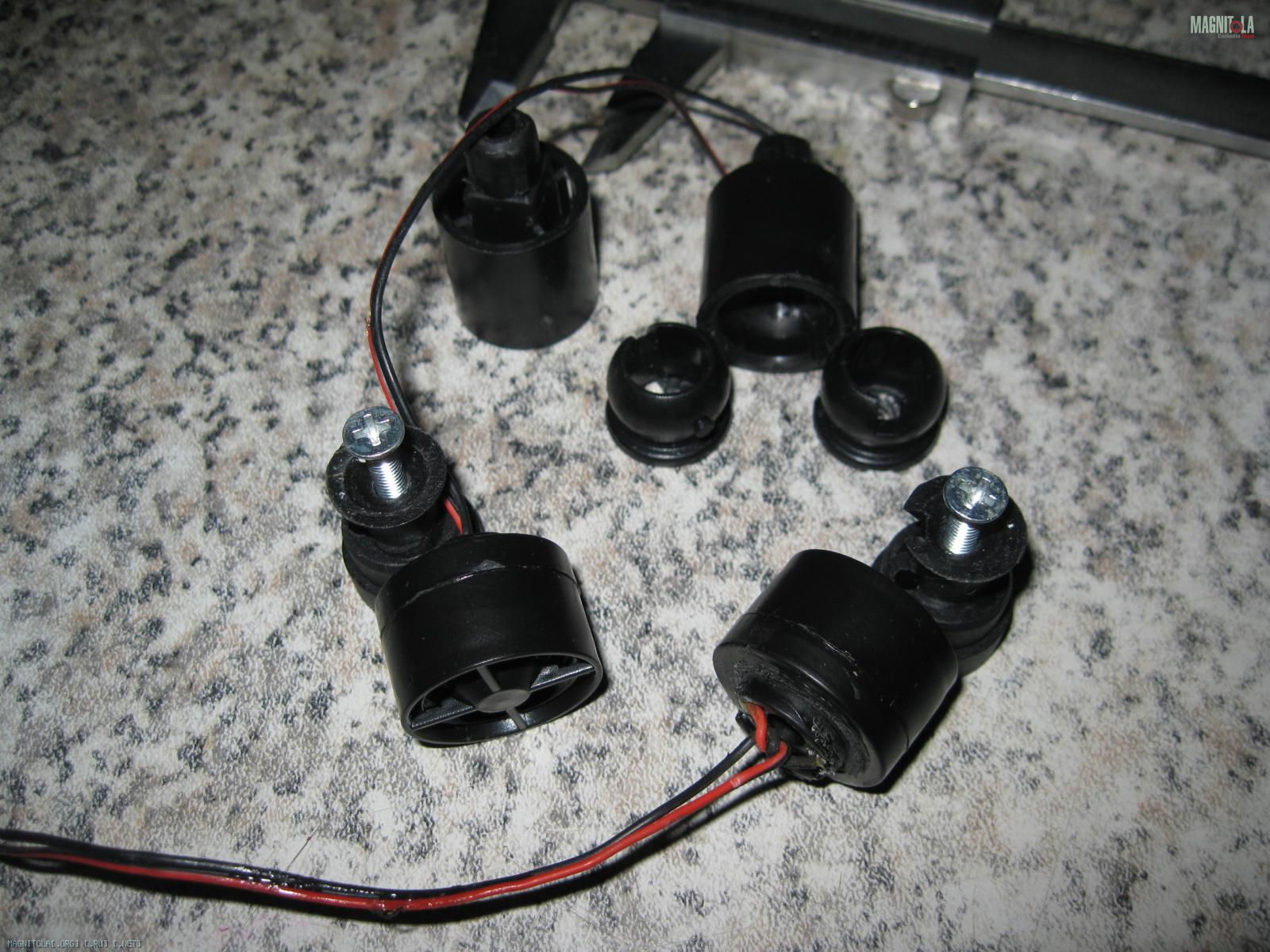

В общем вот такой набор исходного материала :
Вложение 695346
На этом фото видно что система крепления стойки твиера в телу мидвуфера различна. В динамиках Урал АК серии твитерная стойка крепится винтом, а стойки ну назовём их альтернативные они впрессовывались в тело мидвуфера.
Т.ч. далее всё как обычно пилим, строгаем, клеим :).

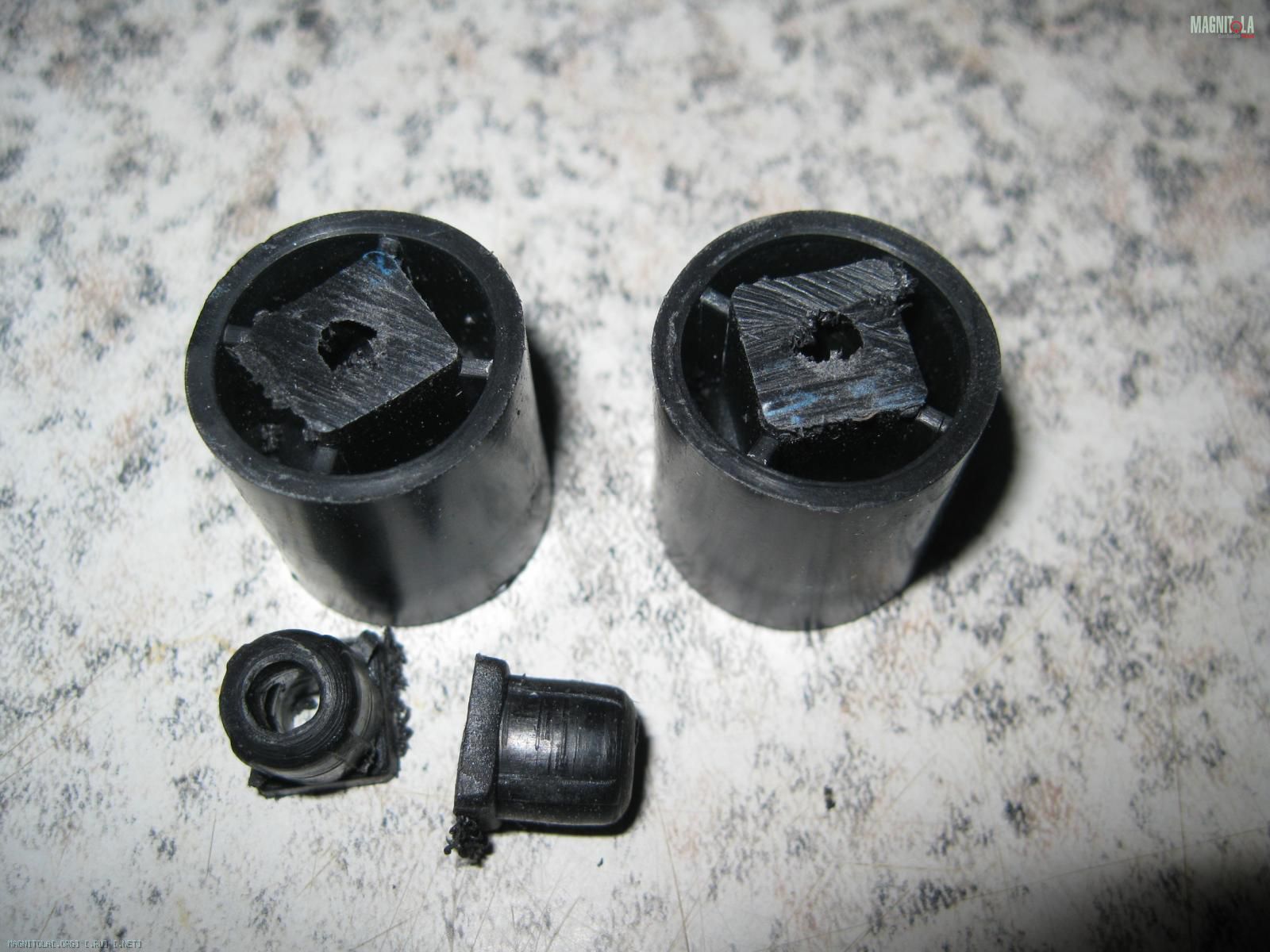

От альтернативных стоек отпиливаем лишнее :
Вложение 695354

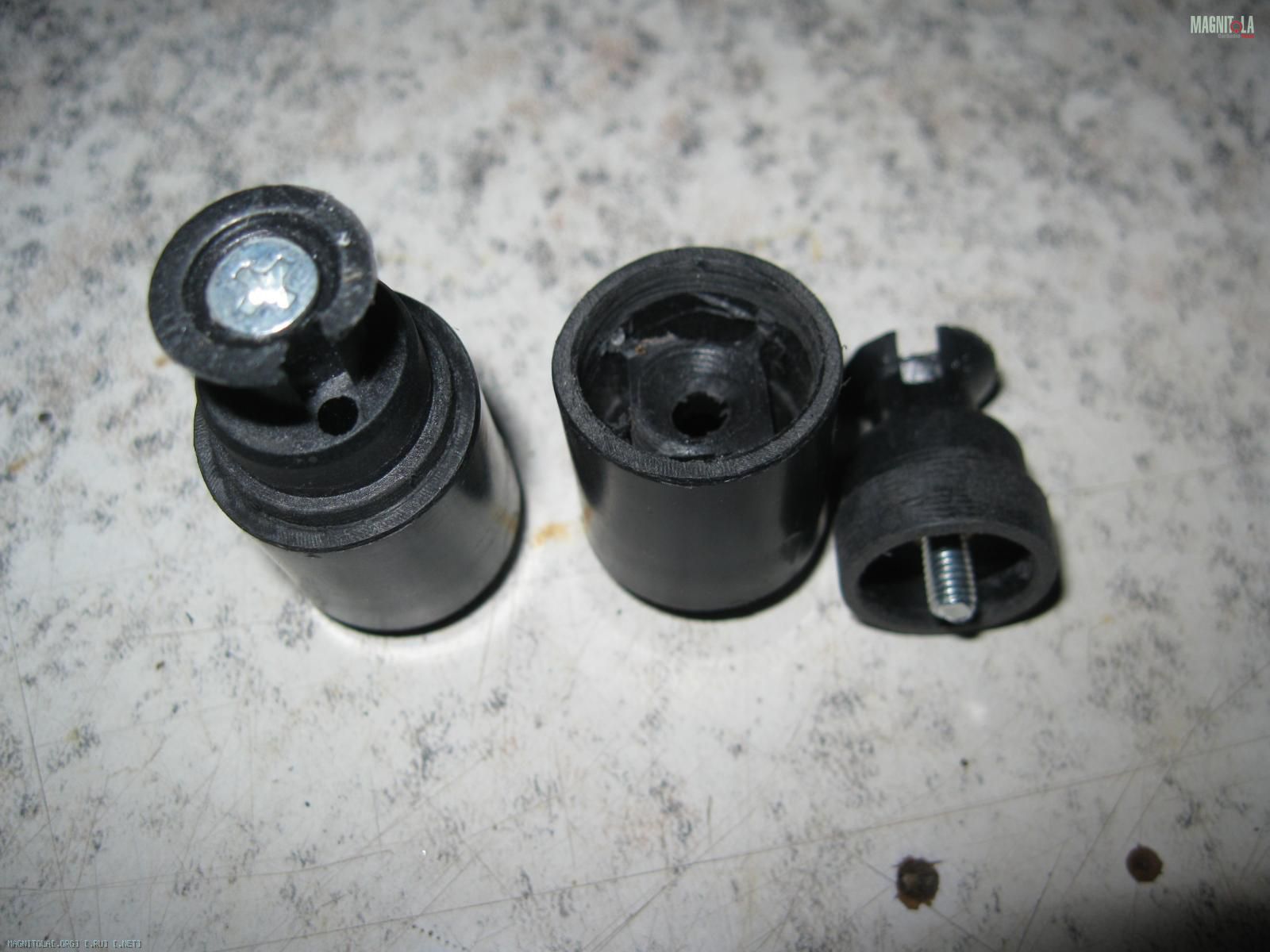

Затем сверлом высверливаем внутреннюю часть альтернативных стоек на столько, сколько нужно чтоб стойка от АК входила в неё полностью и получается вот так :
Вложение 695356

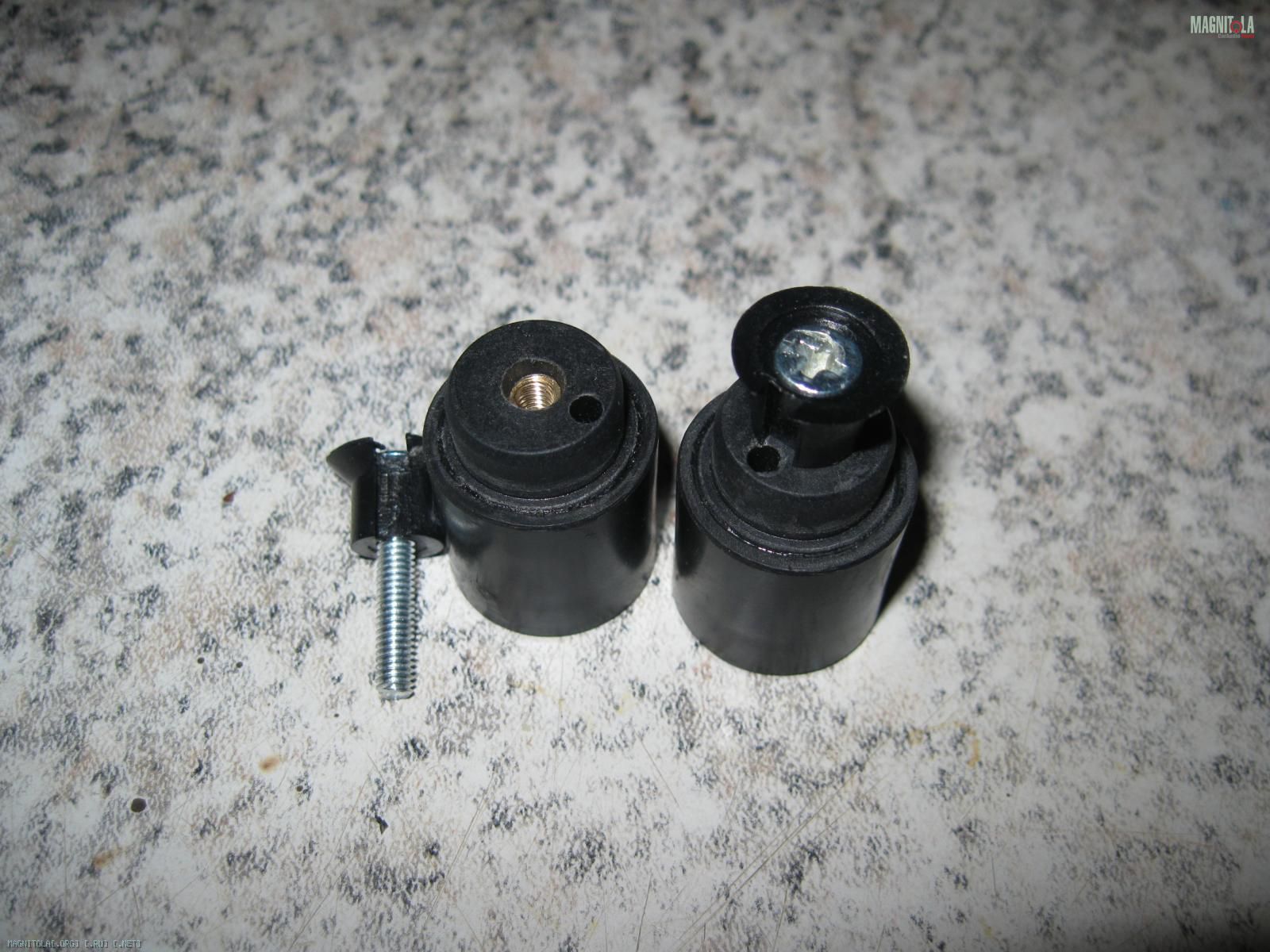

Всё очень не плохо с минимальным кол-вом работы по сочинению диаметров, после чего собственно используя быстрый эпоксидный клей произошёл процесс склеивания воедино новых стоек и получили вот это :
Вложение 695358
Следующим этапом было прилаживание шаровидного крепежа от альтернативных стоек в твитерам от WARHEAD.

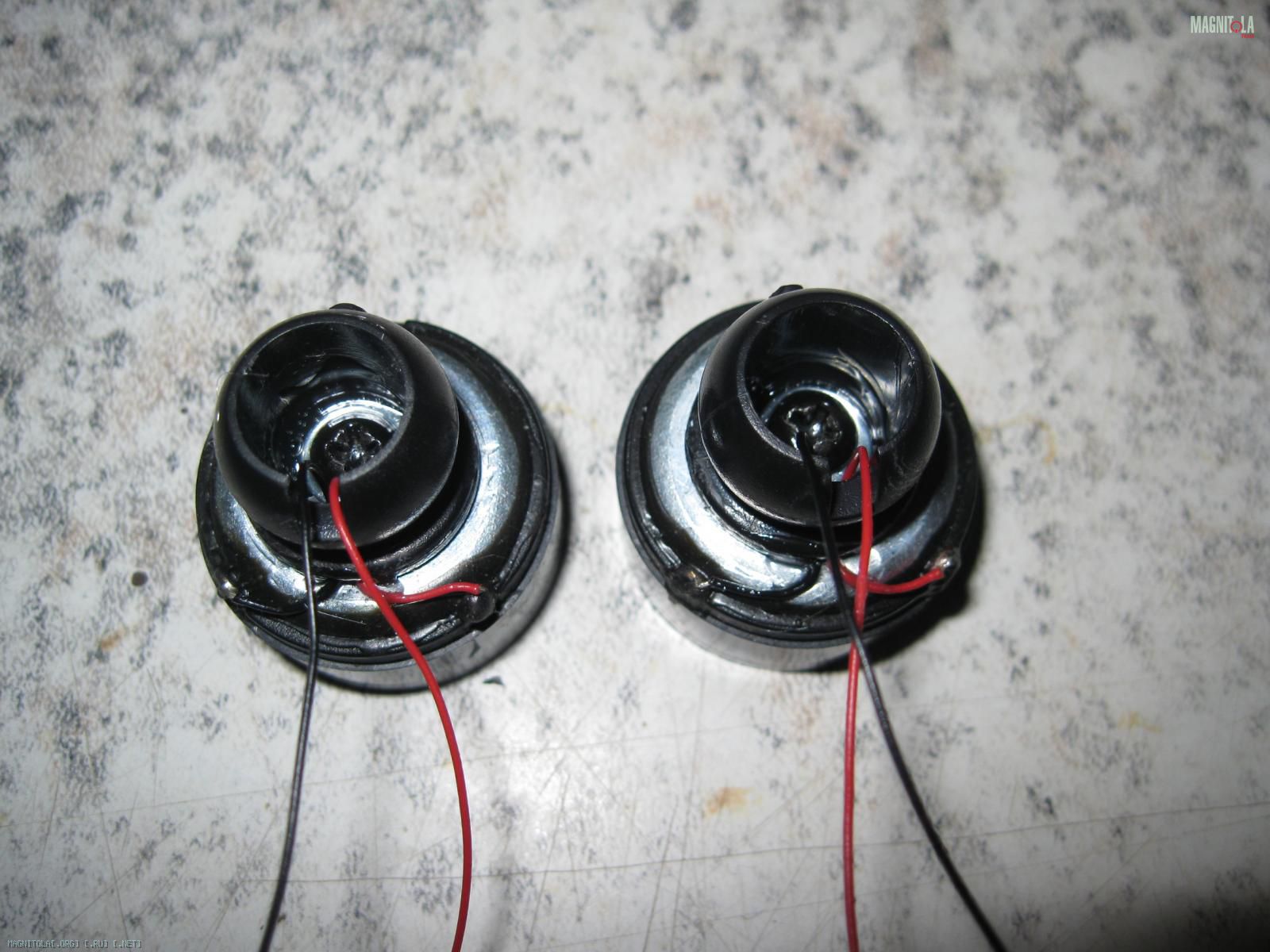

Т.к. в твитерах есть отверстия с резьбой для крепления, то это произошло просто на раз-два три :), т.е. подобрал нужного диаметра винты, отрезал Дремлем нужной длины, намазал клеем шаровый шарнир, приложил к твитеру и закрутил винт и вуа-ля, всё готово :
Вложение 695360

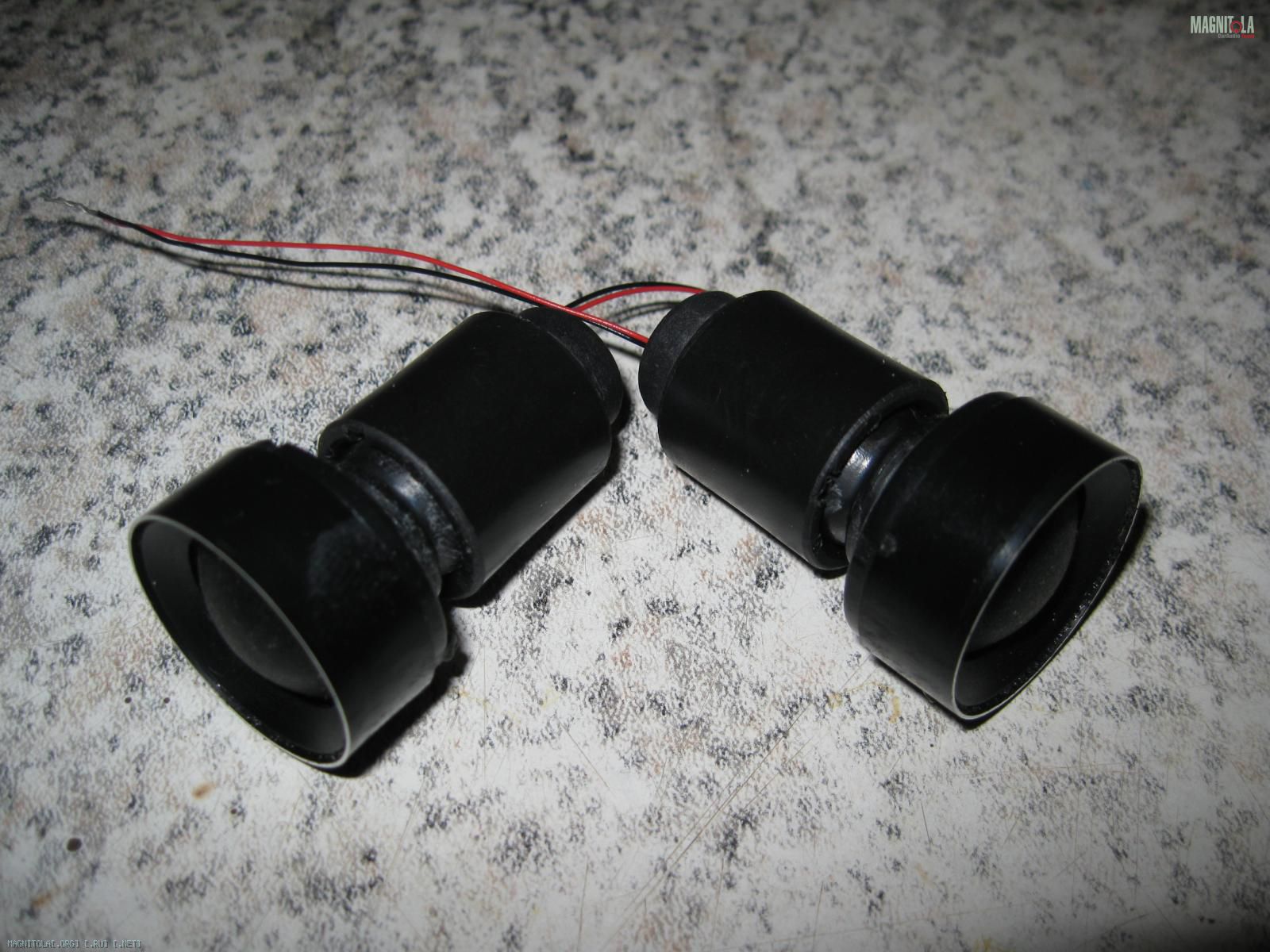

В результате получили желаемые твитеры для коаксиального динамика на стойках с функциональным креплением :
Вложение 695362

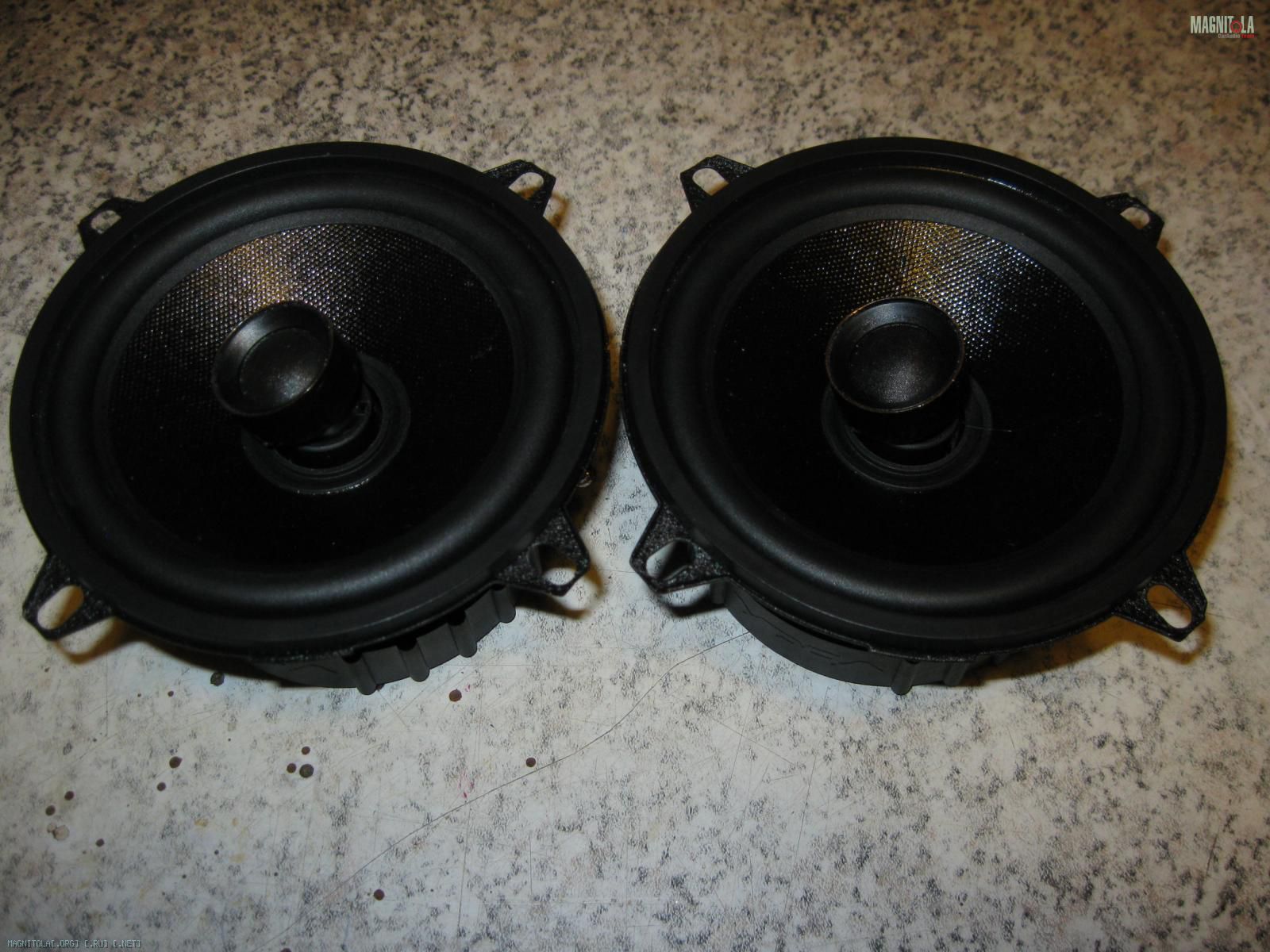

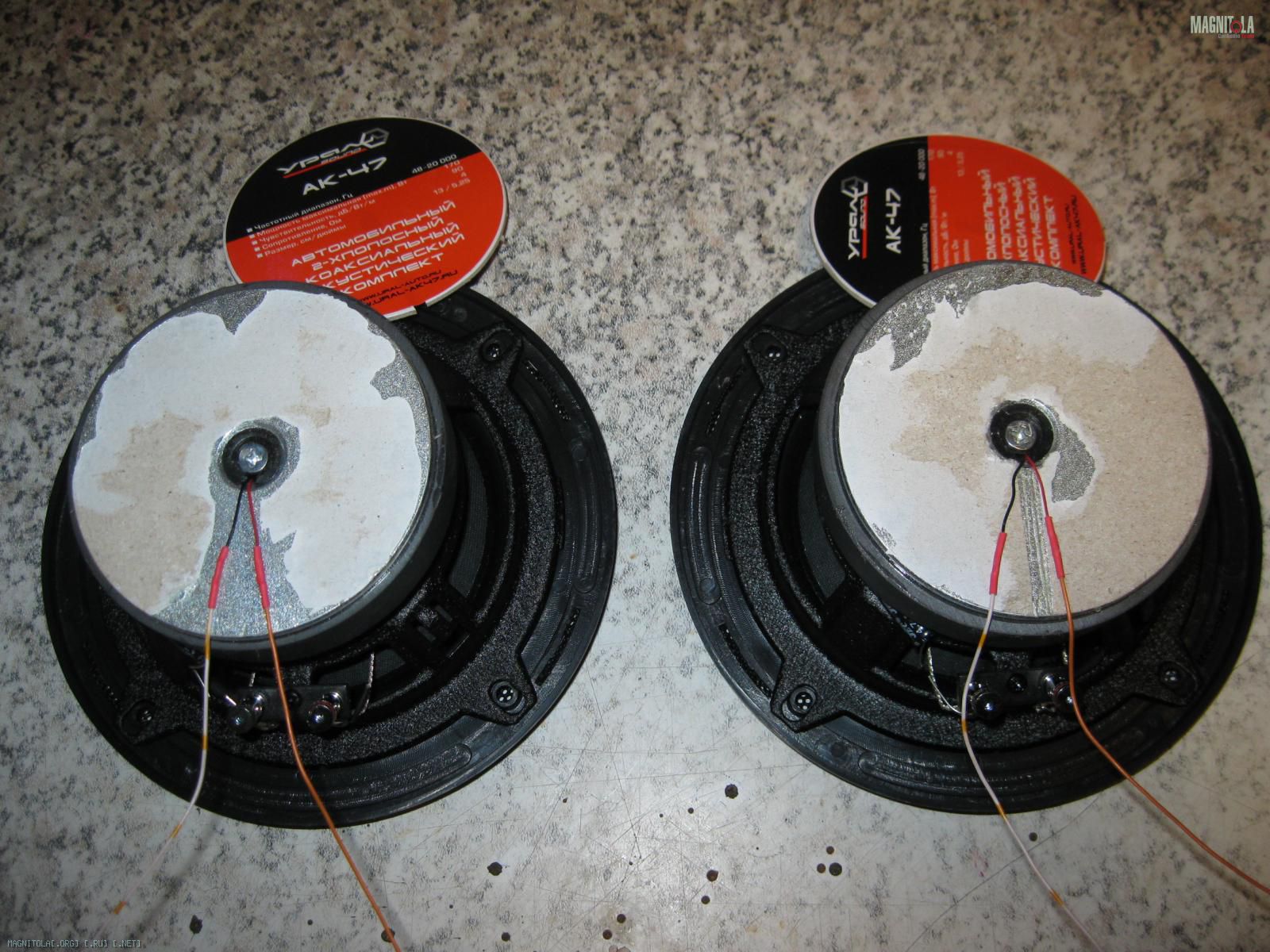

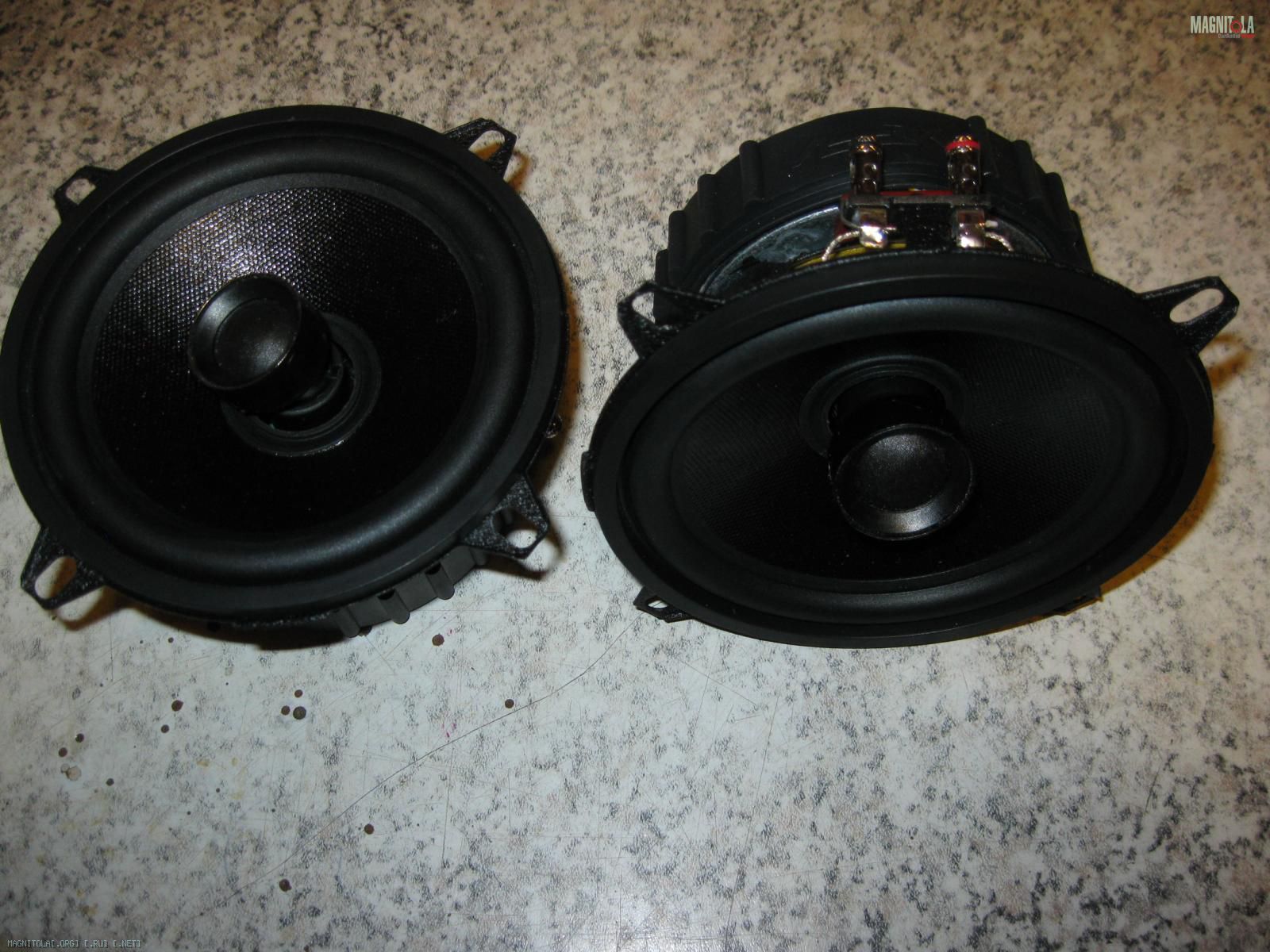

Собственно и всё, далее просто всё собралось, получив в итоге АК 47 с тканевым купольным твитером на стойке с шаровым шарниром :
Вложение 695364Вложение 695370Вложение 695366

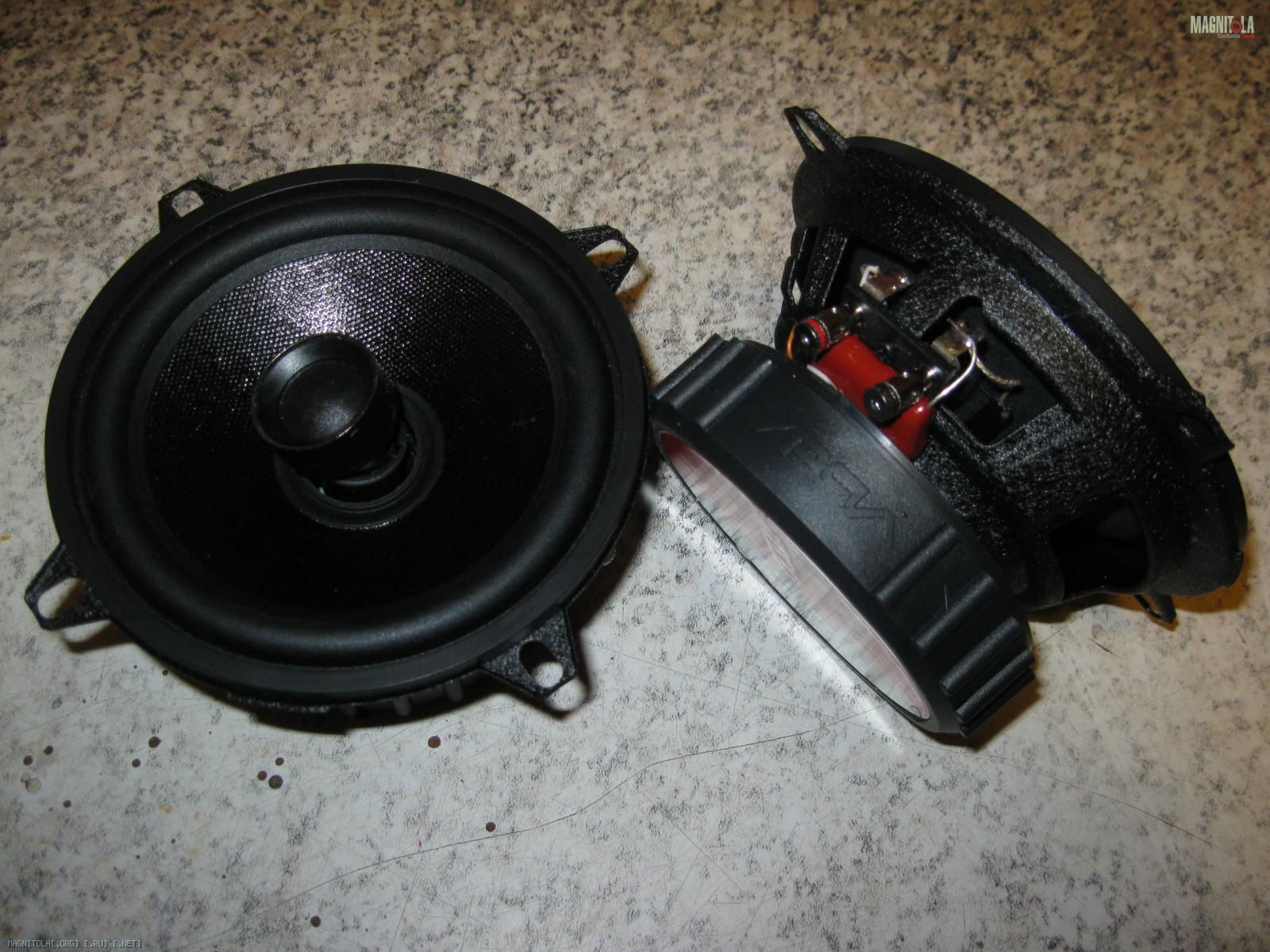

Последний штрих так сказать, это установка естественно плёночного конденсатора для нового твитера на 2.2кмф 63в:
Вложение 695368
Вот это и буду ставить на замену штатным динамикам в штатных местах тыловой секции.
ЗЫ: Кстати, многие наверное и не знают, но это было в своё время, более того и в инете есть ифа, т.е. при желании можно всё найти.....
Все у нас уже по сути привыкшие к стереотипу того, что твитеры ставятся не уровне ушей, т.е. верхний способ установки, соответственно раз есть верхний, значит есть и альтернативный способ :), т.е. нижний способ установки твитеров.
Способ этот не получил распространения особенно в странах с климатом подобным нашему, банально по причине ног гуманоидов, грязи и нежной субстанции твитера, убиваются они проще говоря достаточно быстро при таком варианте их инстала. Но ради получения опыта рекомендую хотя бы просто попробовать :), интересно получается, потому что необычно и вопреки сложившемуся стереотипу.
