Продолжение:)
Итак, сабвуфер сверху должен был принять на свою мужественную спину пульт управления процессором. Нивапрос! сделаем под него подиум:)

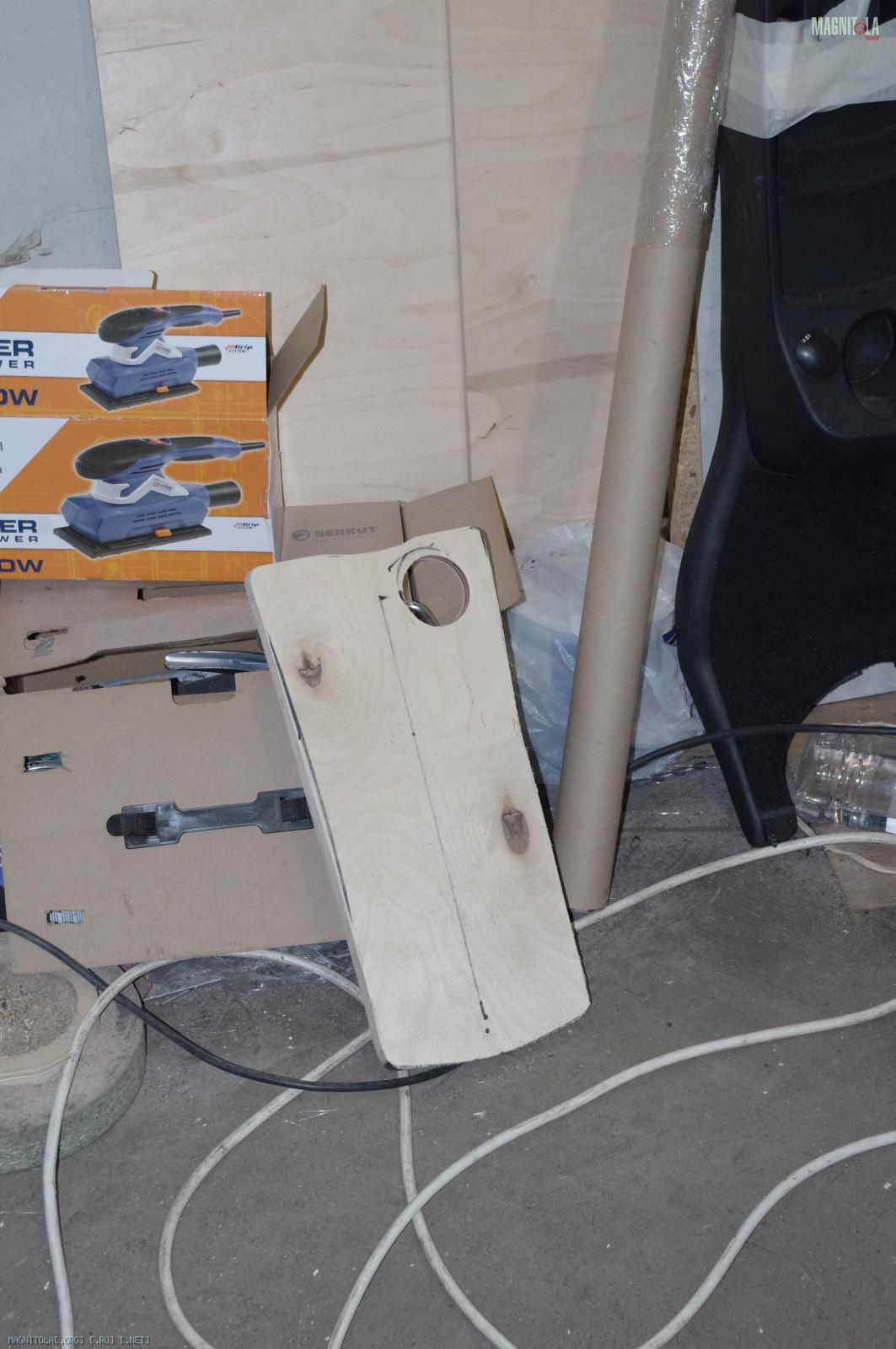

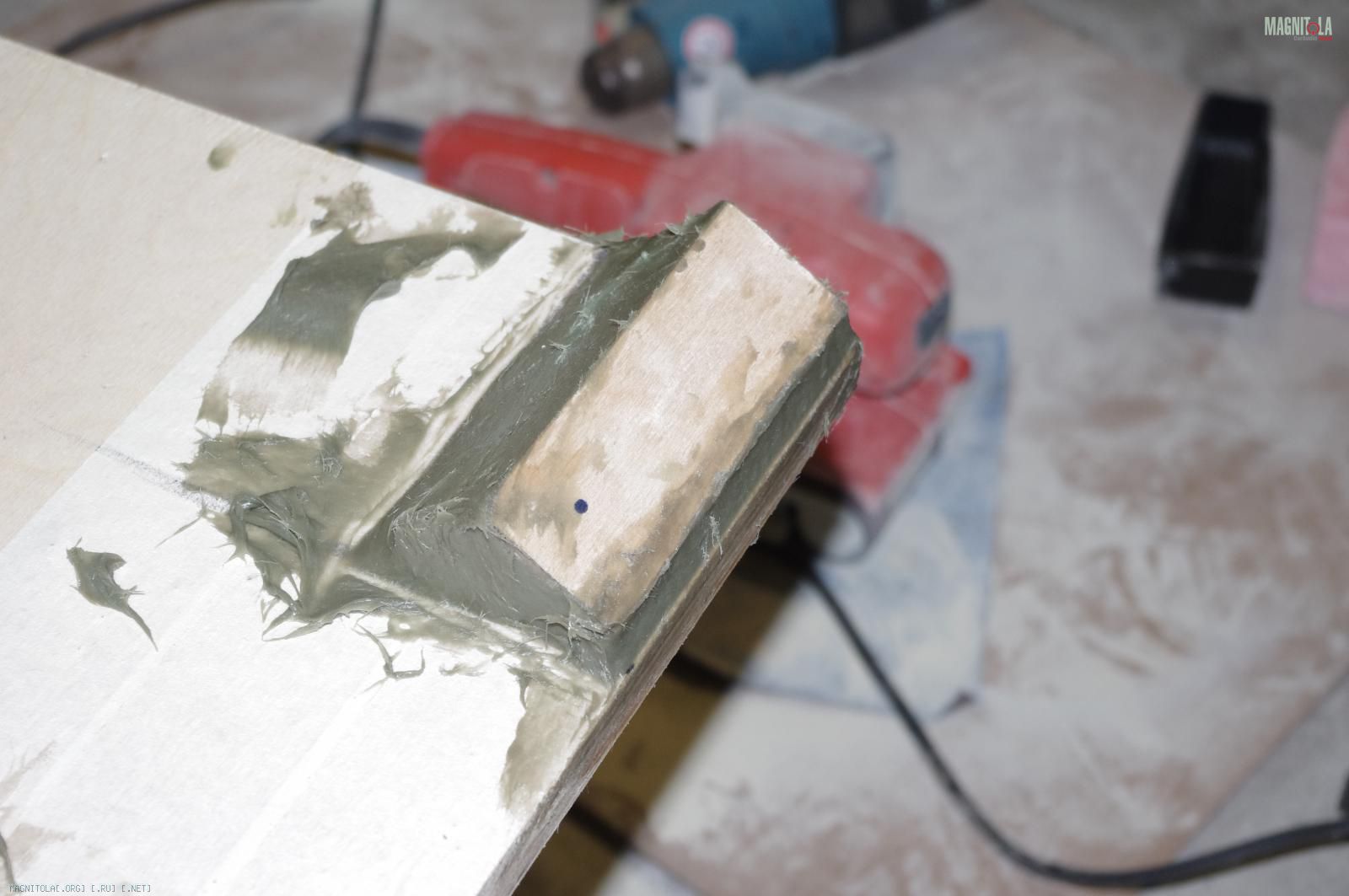

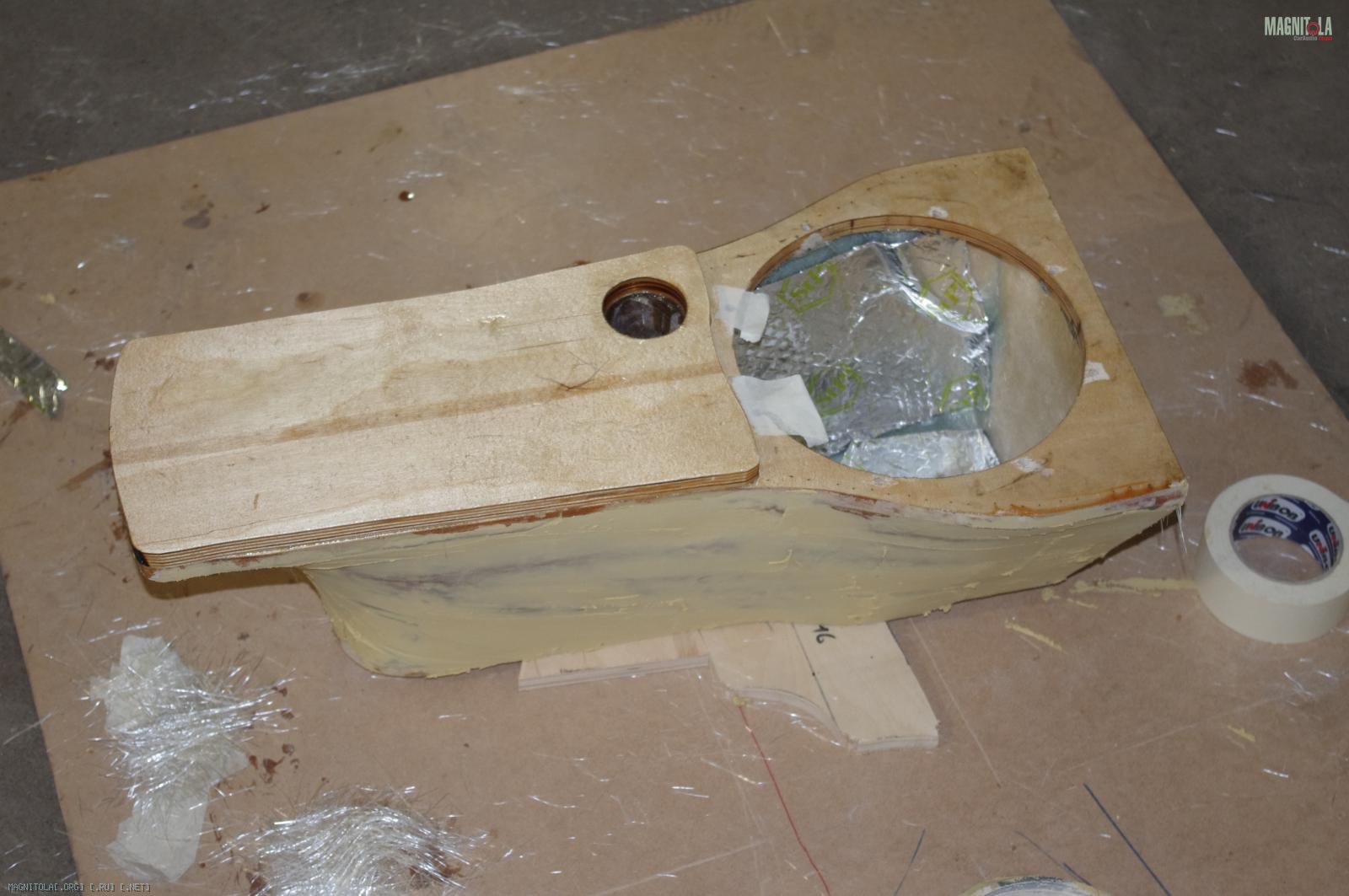

На фанерку лепим скотч, вырезаем из фанерки основание и на волосянку сажаем на скотч, попуто вылепливая нужную форму
Вложение 775702

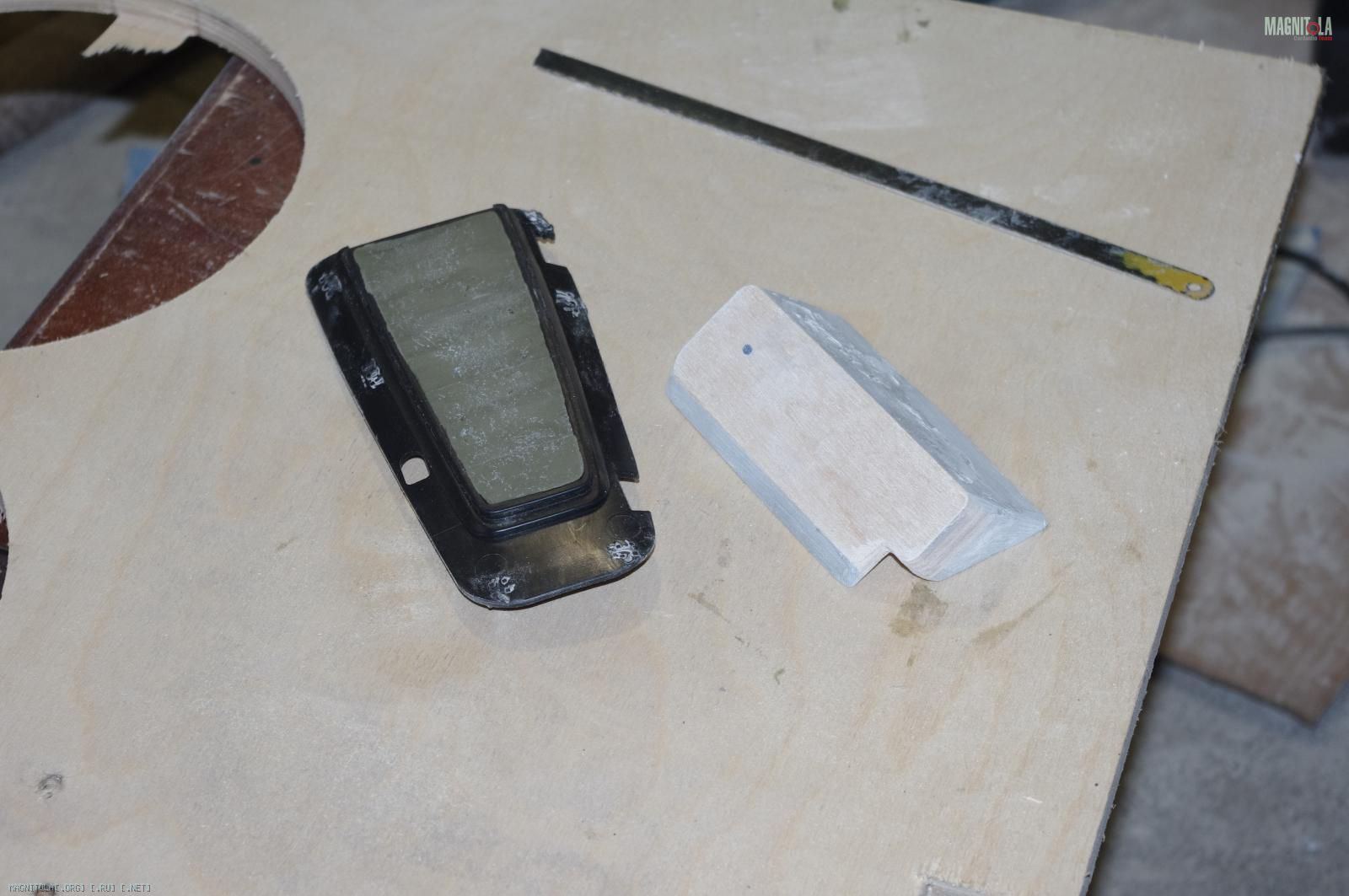

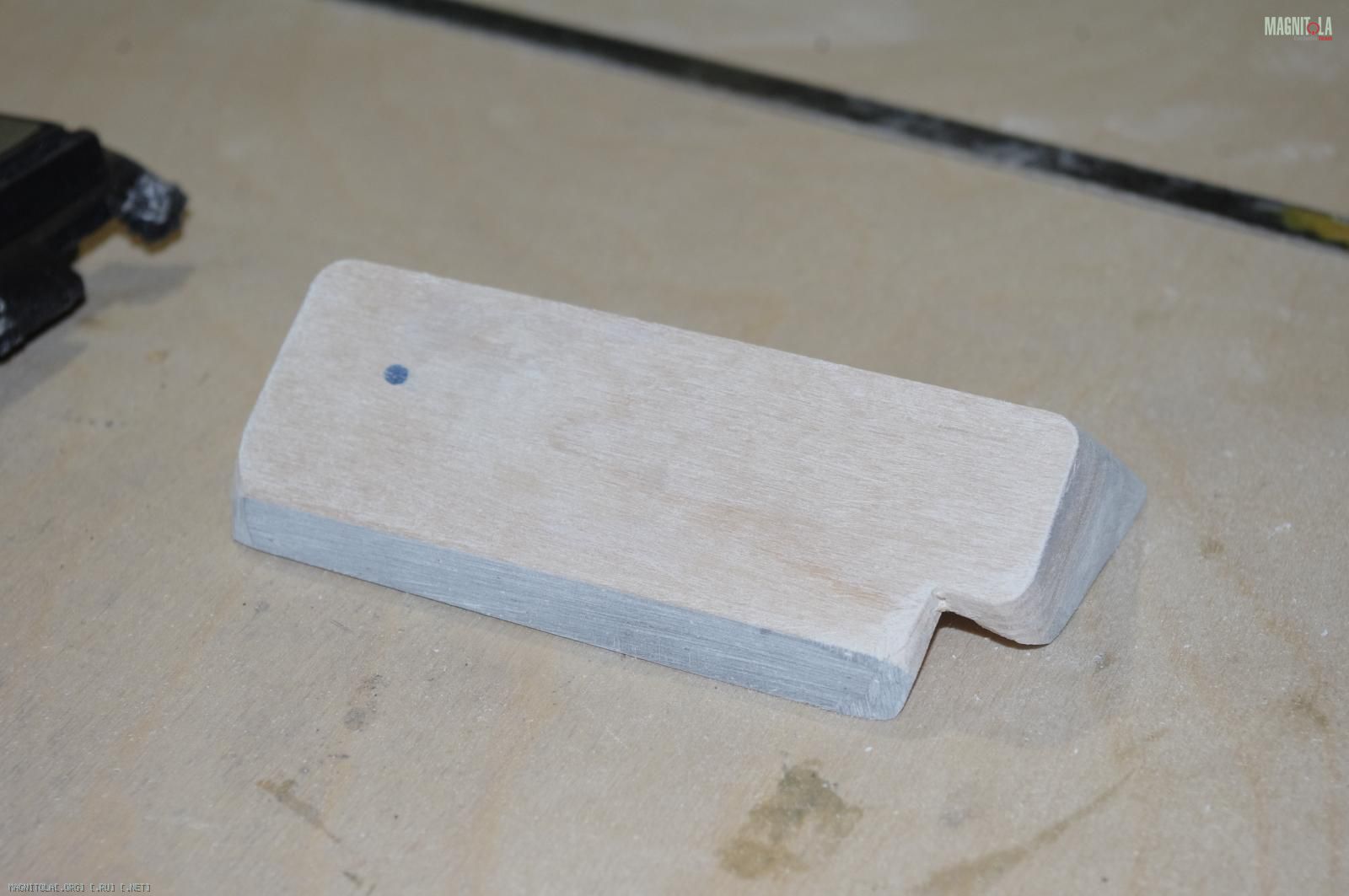

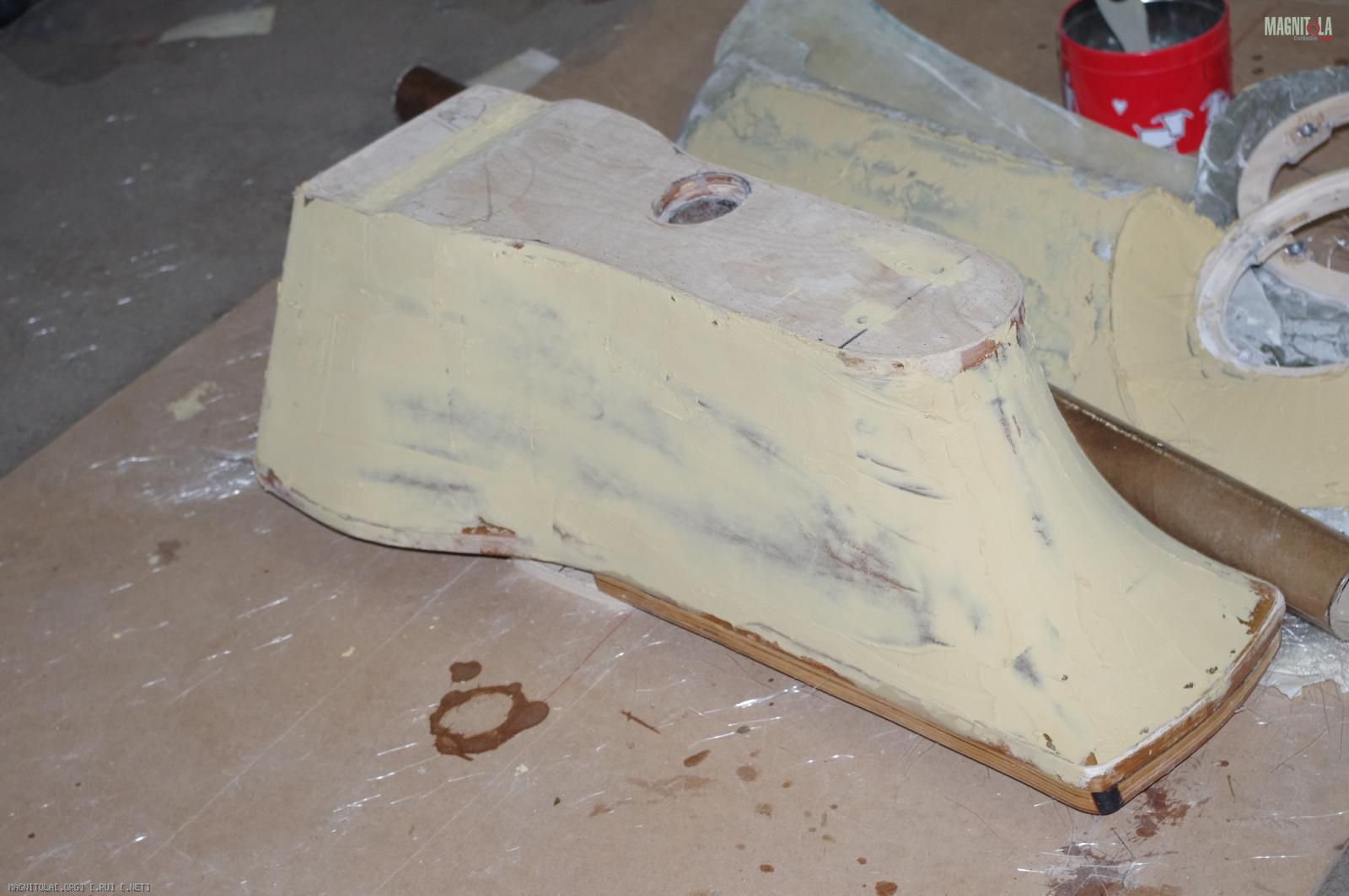

лёгким движением ленточноф шлифмашинки придаём нужную форму подиуму. Делал это параллельно с заглушкой в одну из обшивок в багажнике. О ней подробности в последующих сериях:)
Вложение 775706 Вложение 775704

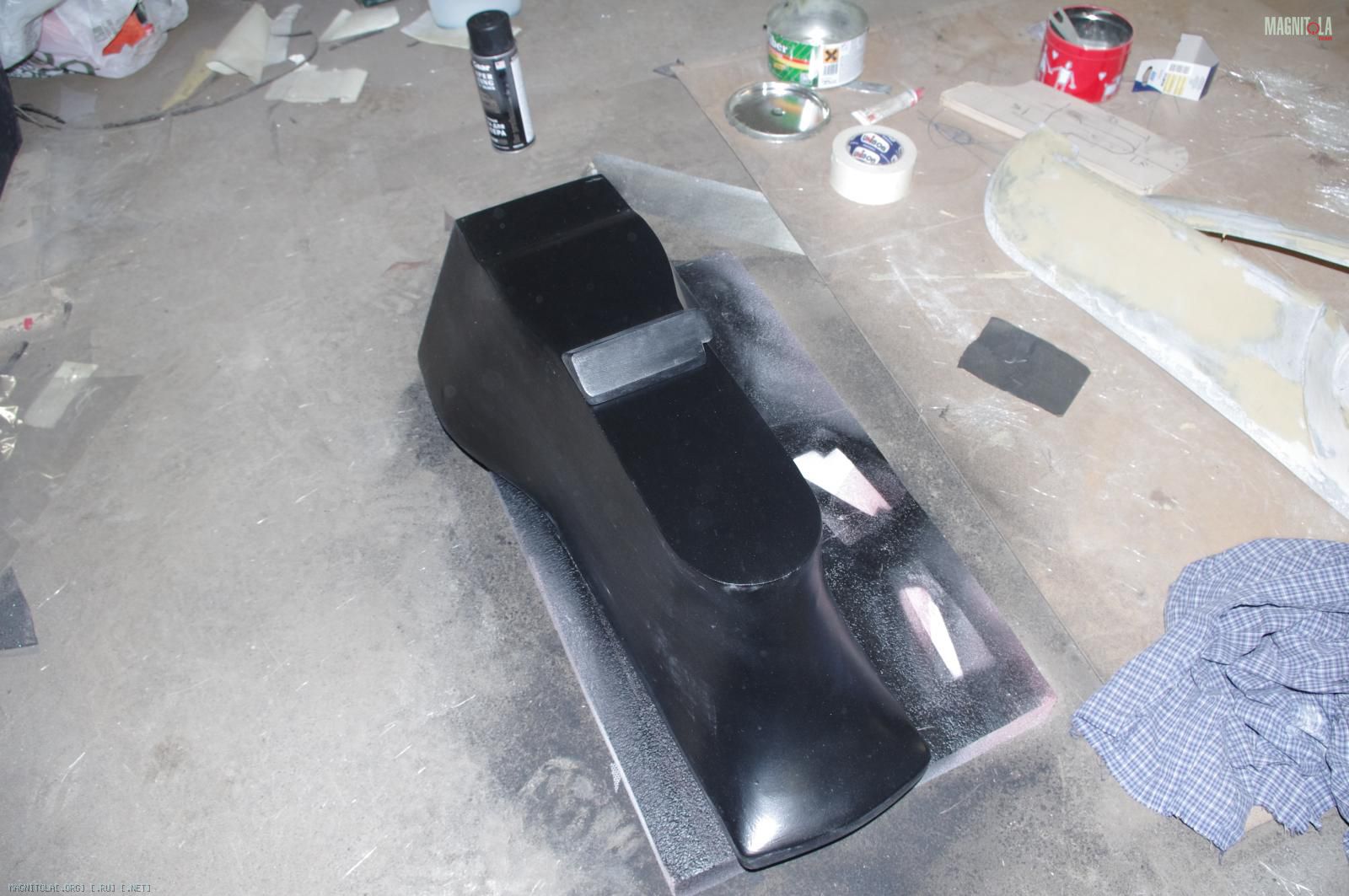

Красим всё вместе с сабом (про обтяжку я уже писал в посте о дверных подиумах - скоро сабвуфер станет другим:))
Вложение 775708
Теперь поговорим о подключении сабвуферного динамика внутри корпуса.

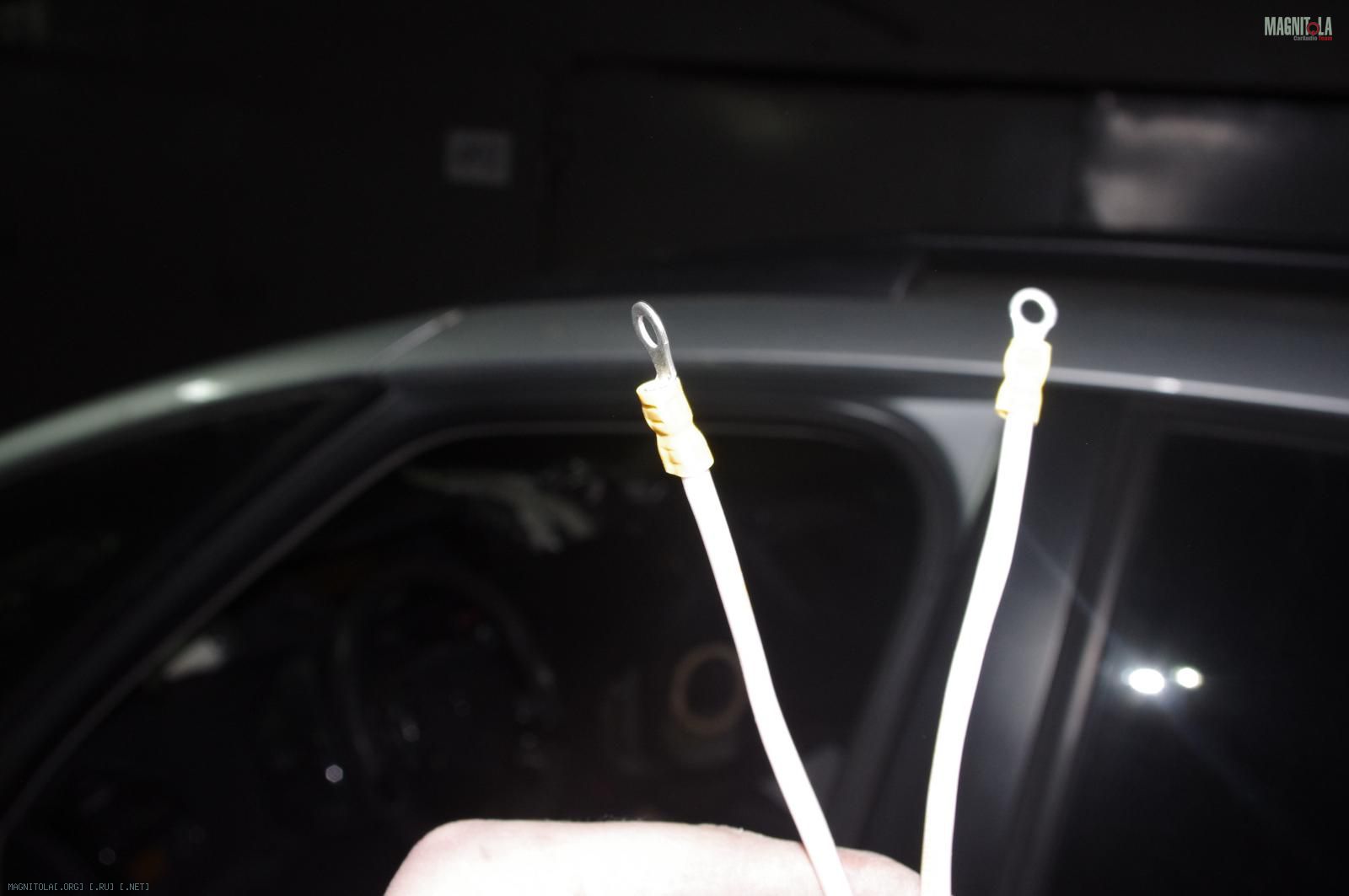

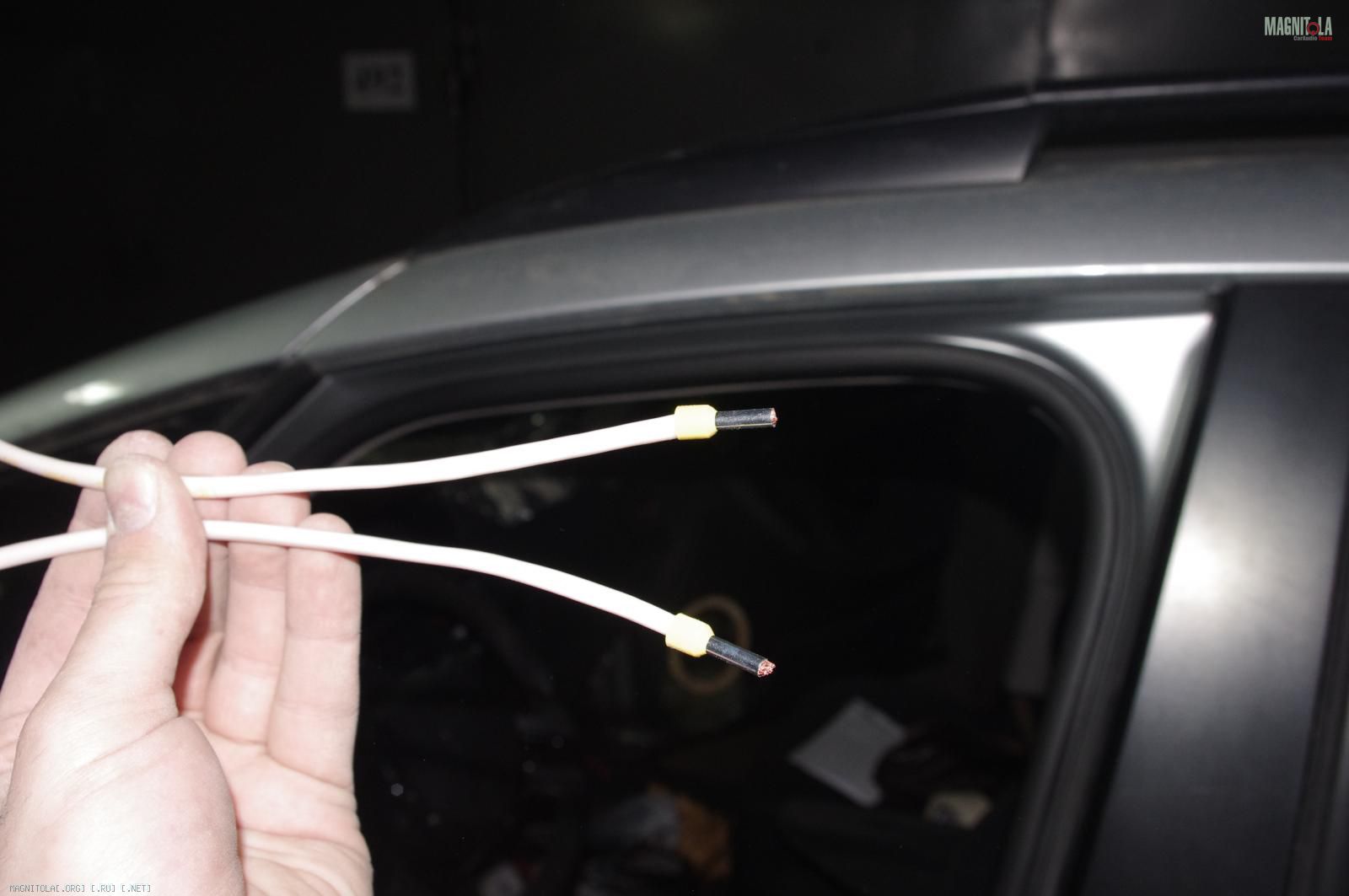

Берём два проводка, с одной стороны обжимаем специальными клещами под болт, с другой - одеваем НШВИ
Вложение 775710 Вложение 775712

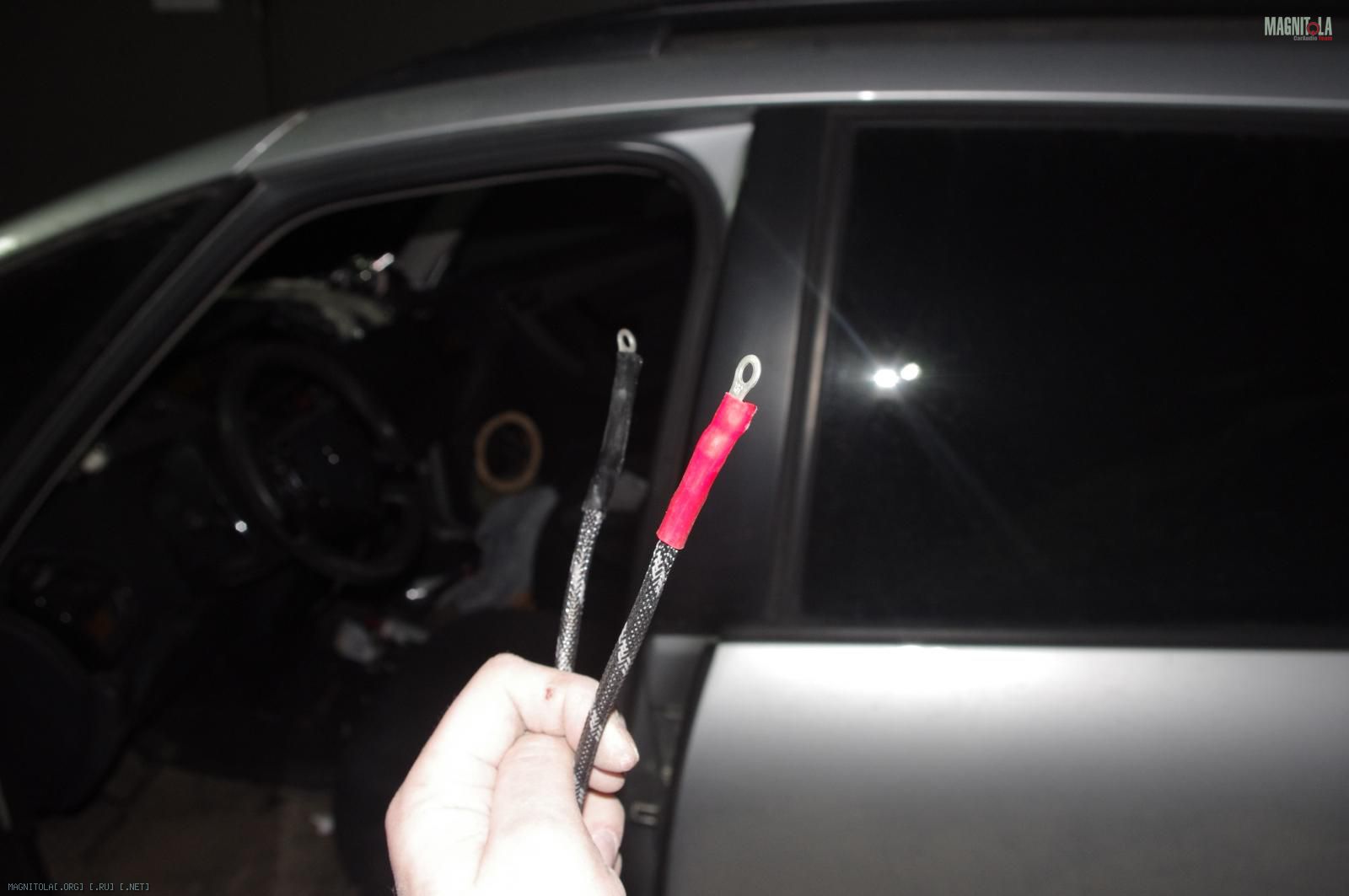

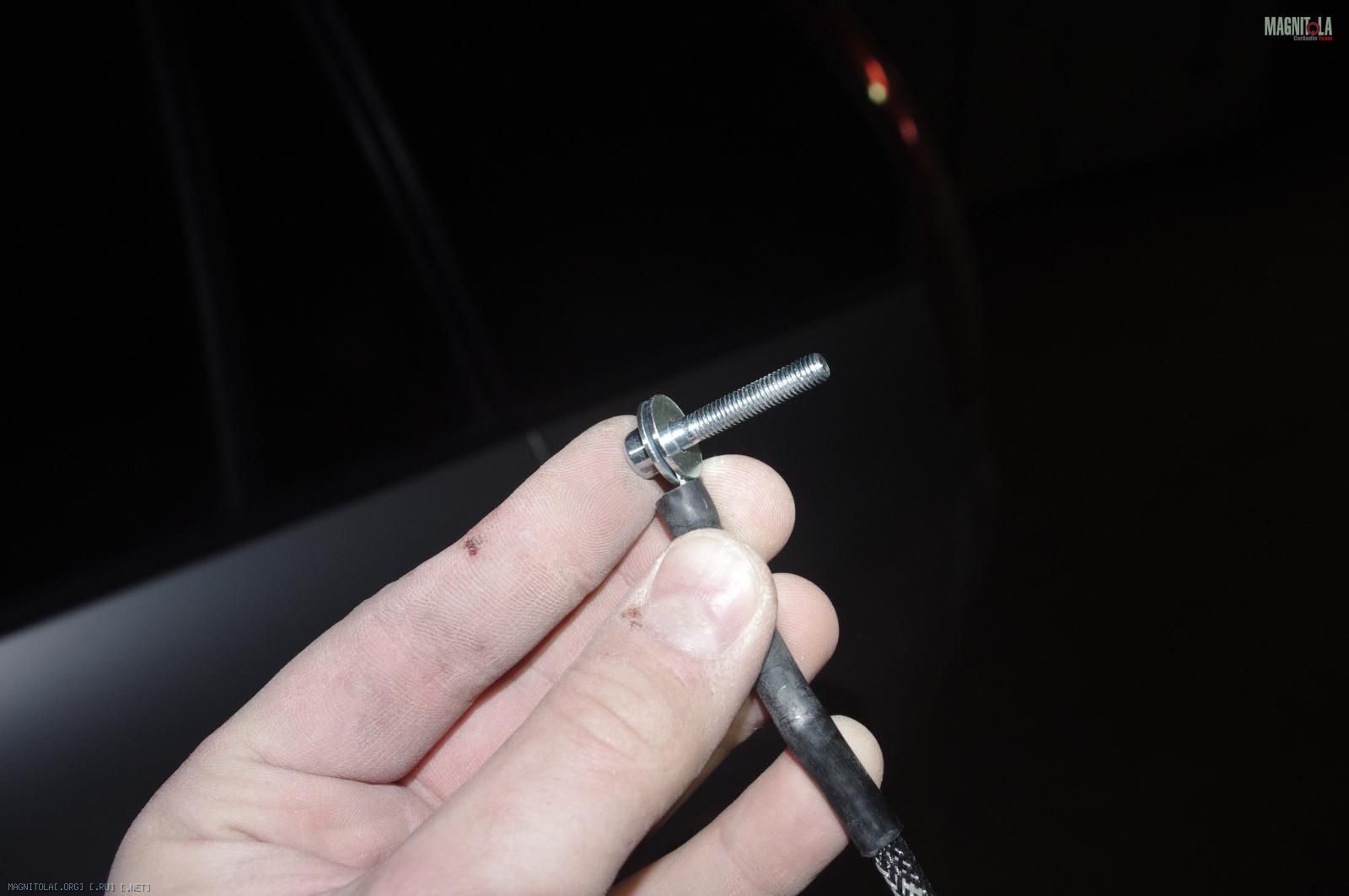

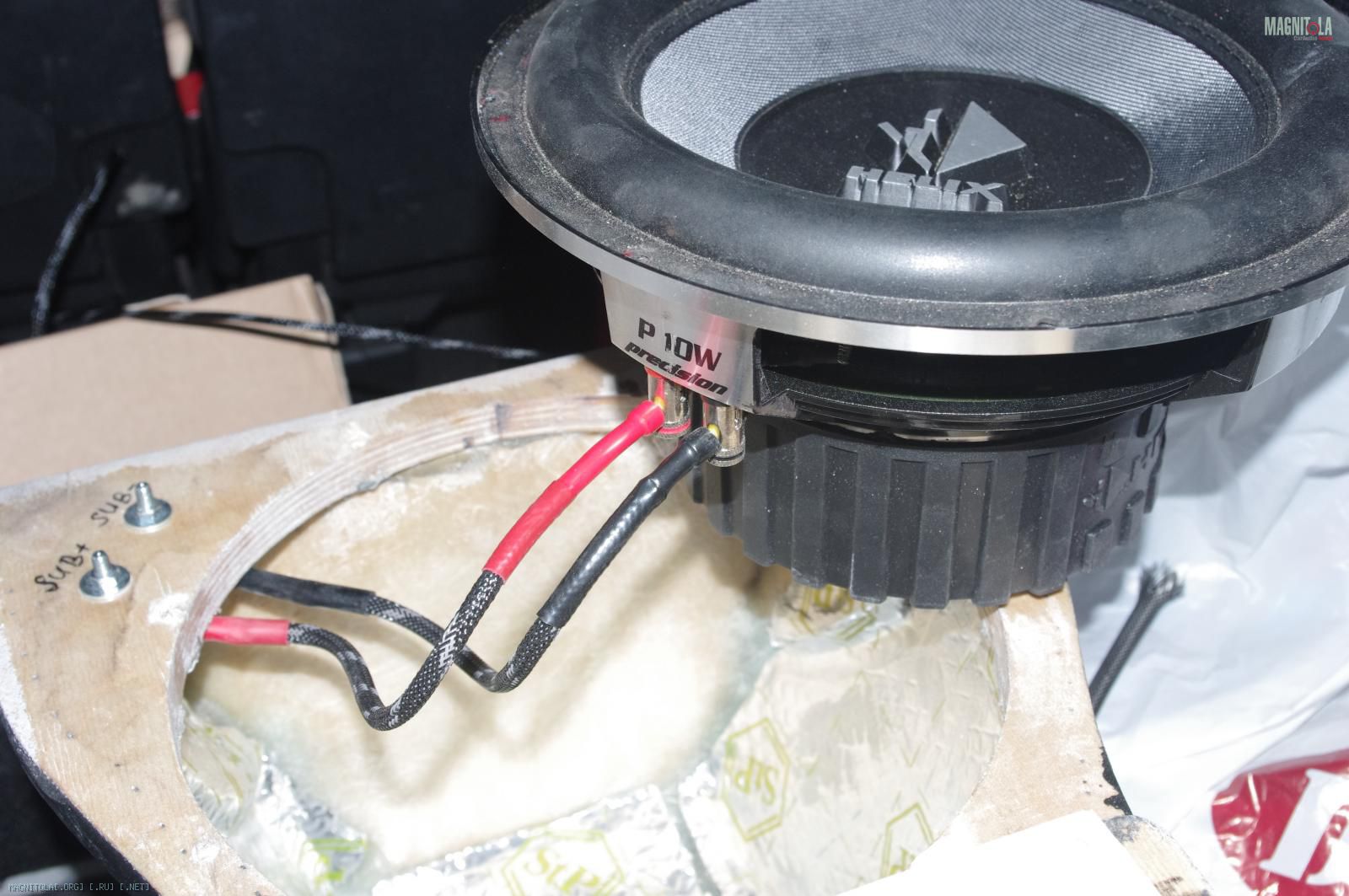

затягиваем в змею и термуху, просовываем болт и прикручиваем насквозь к корпусу и прицепляем к сабу
Вложение 775714 Вложение 775716
Вложение 775718 Вложение 775720

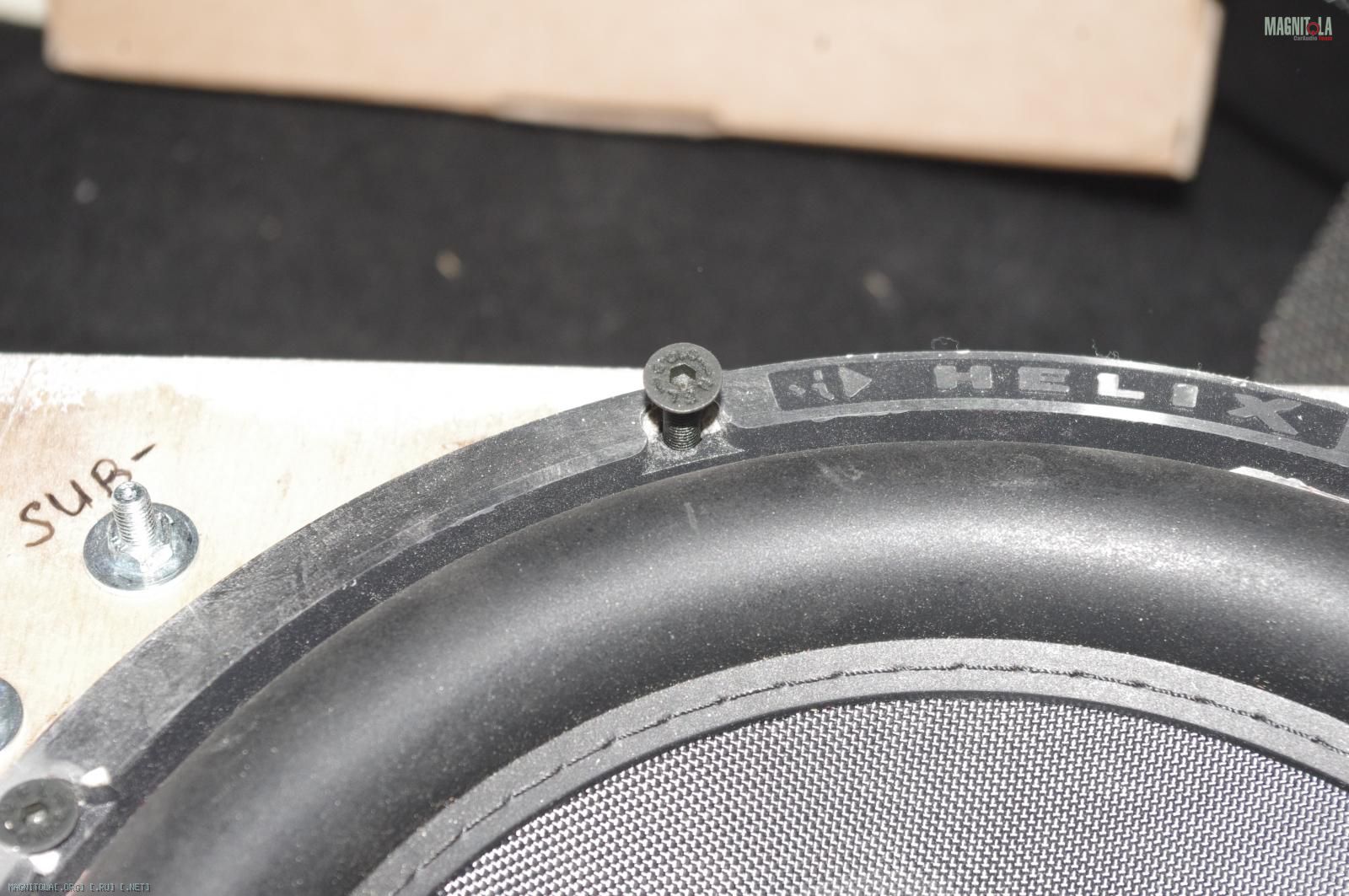

Сабвуфер прикручиваем на винты
Вложение 775722

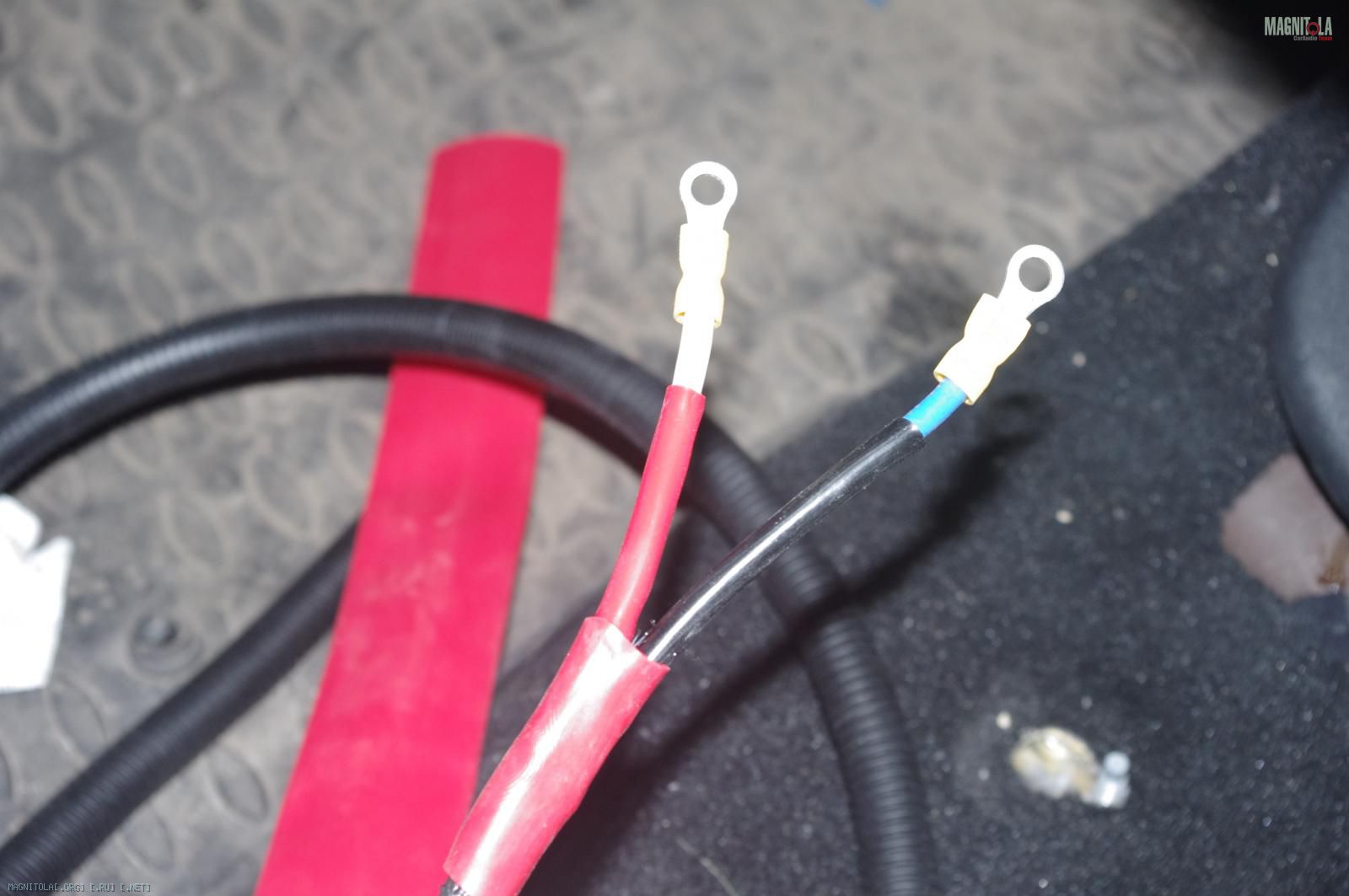

Провода, идущие от саба к усилку оконцовываем так же, крипручиваем к торчащим винтам через шайбы и защищаем контакты термоусадкой.
Вложение 775724 Вложение 775726
Хинт: если заранее вооружиться плоскогубцами с тонкими концами, термуху срезать под углом и разогреть её посильнее, то пока она горячая, её можно натянуть и на более сложные вещи, чем прямые или слегка изгонутые провода.

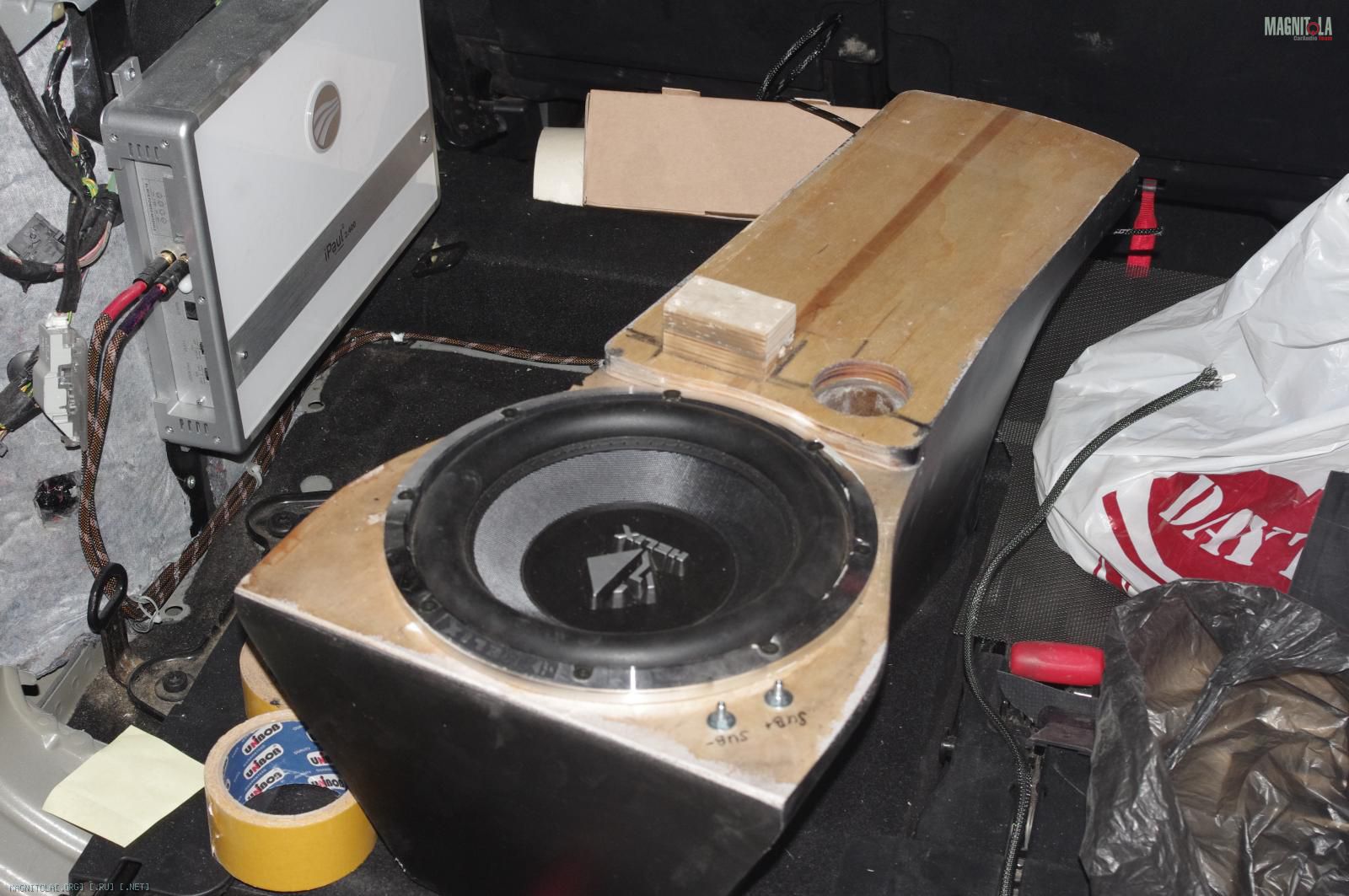

Также заранее приклеиваем и прикручиваем дополнительно саморезами к корпусу пенёк для крепления к кузову
Вложение 775728

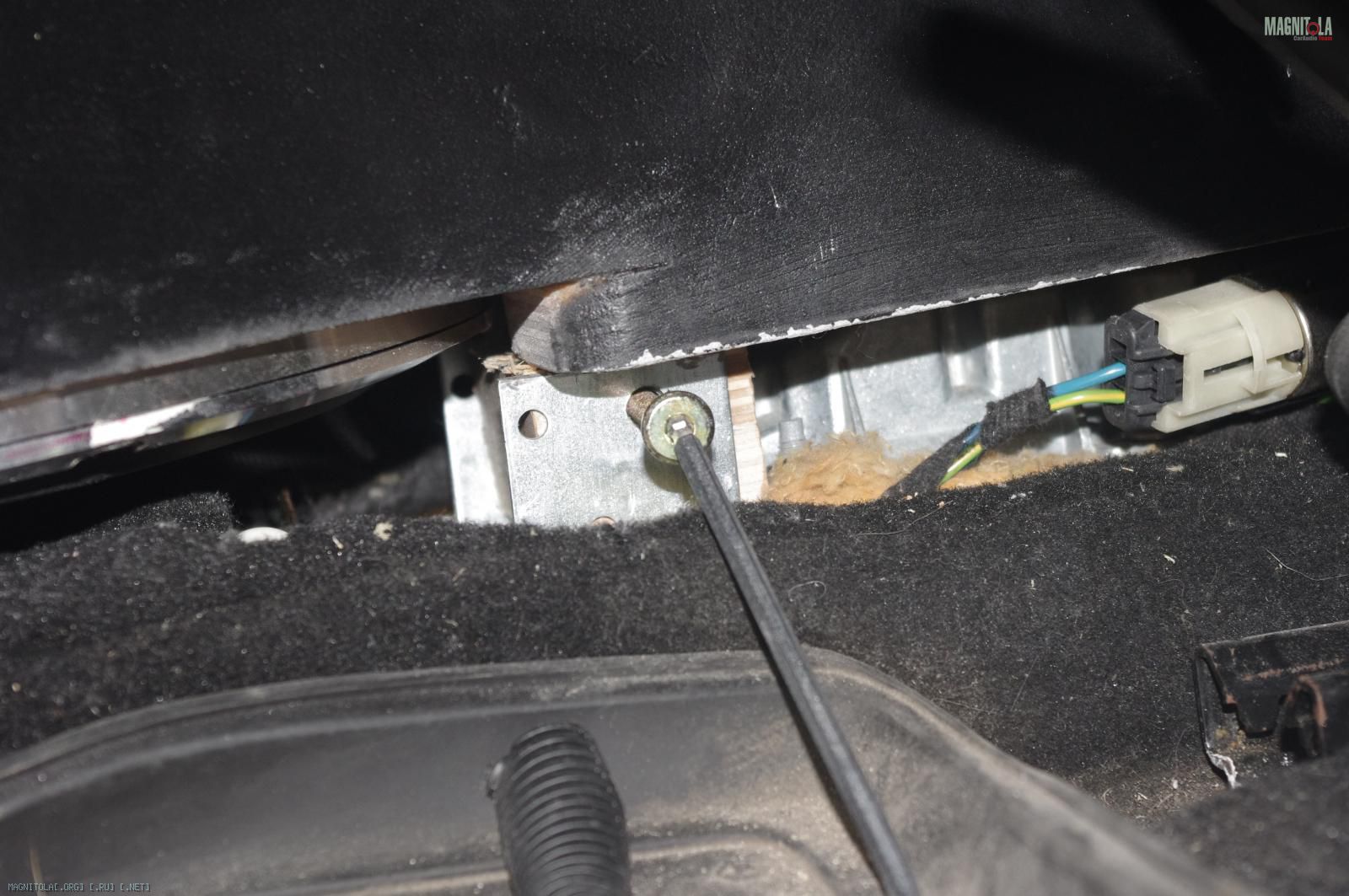

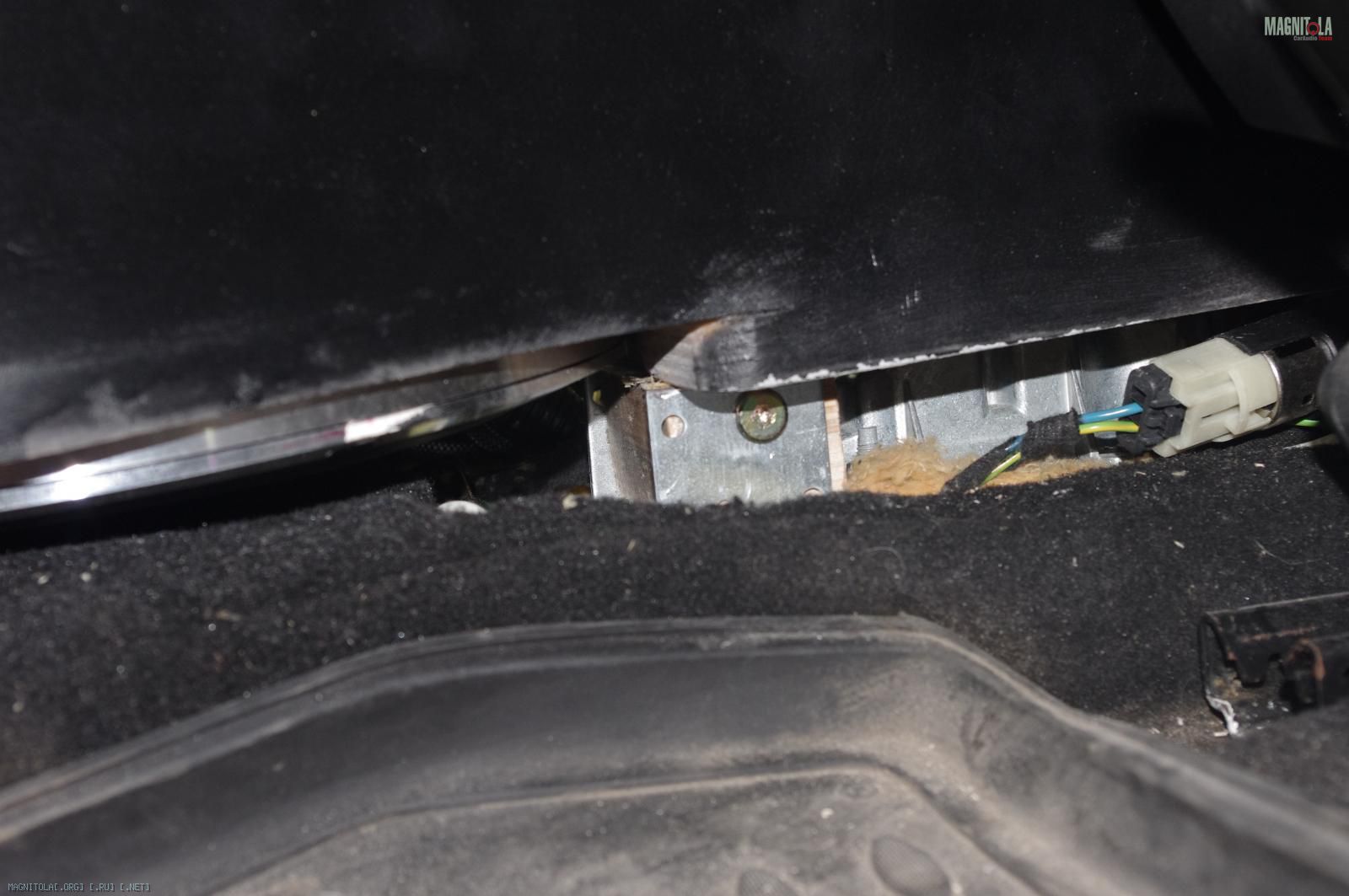

он плотно садится между уголками, прикрученными к кузову и сквозь него винт стягивает уголки фиксируая саб
Вложение 775730 Вложение 775732
как оказалось, фиксация недостаточная - хватило на два дня (на этап в крокусе бы хватило, если бы успел)))). Но уже есть мысли по правильному усилению крепления.

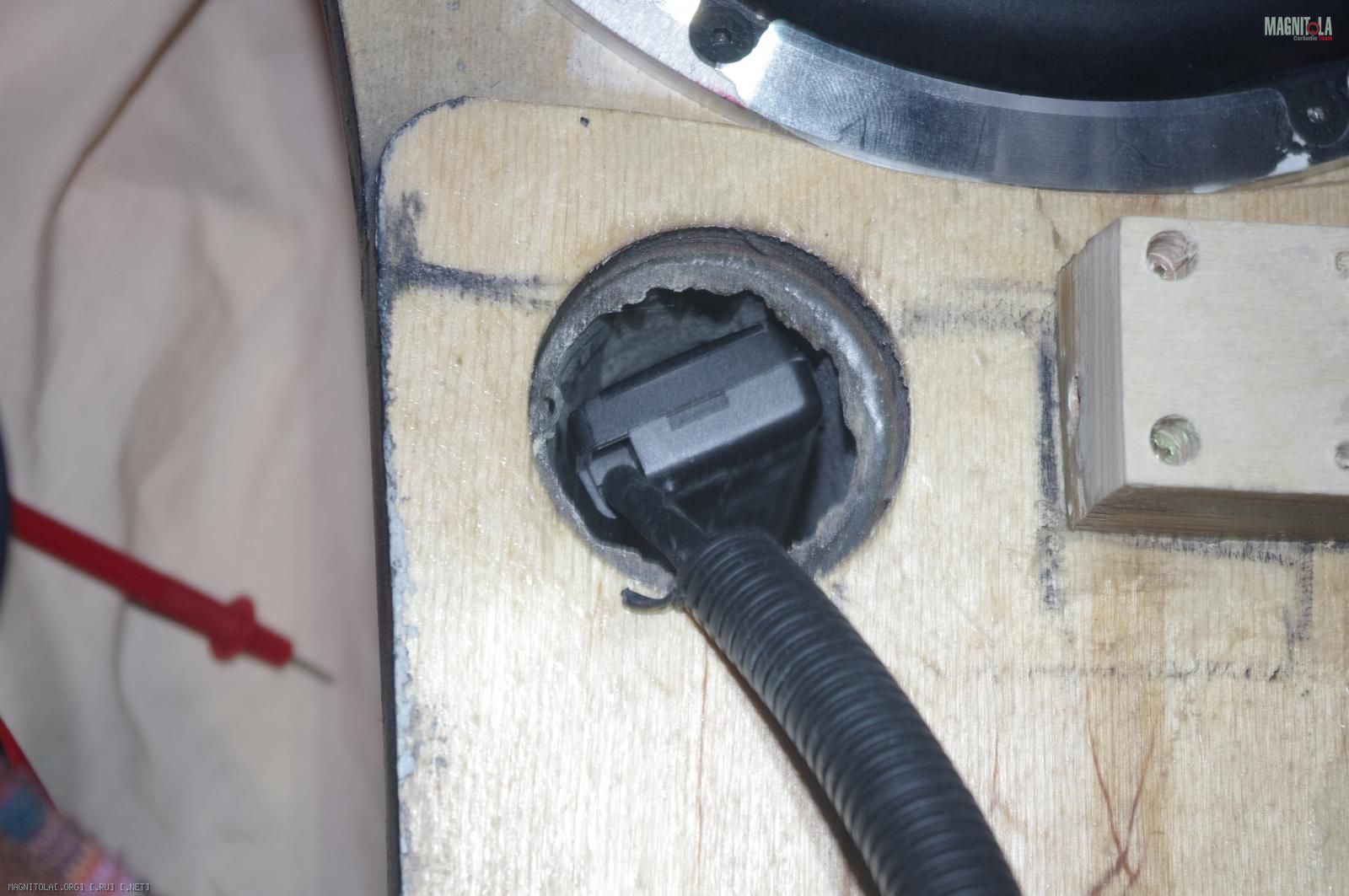

Перед монтажом саба просовываем через вмоноличенную в него трубку панельку процессора (у 600го она не отделяется от кабеля, как у 700го:()
Вложение 775734

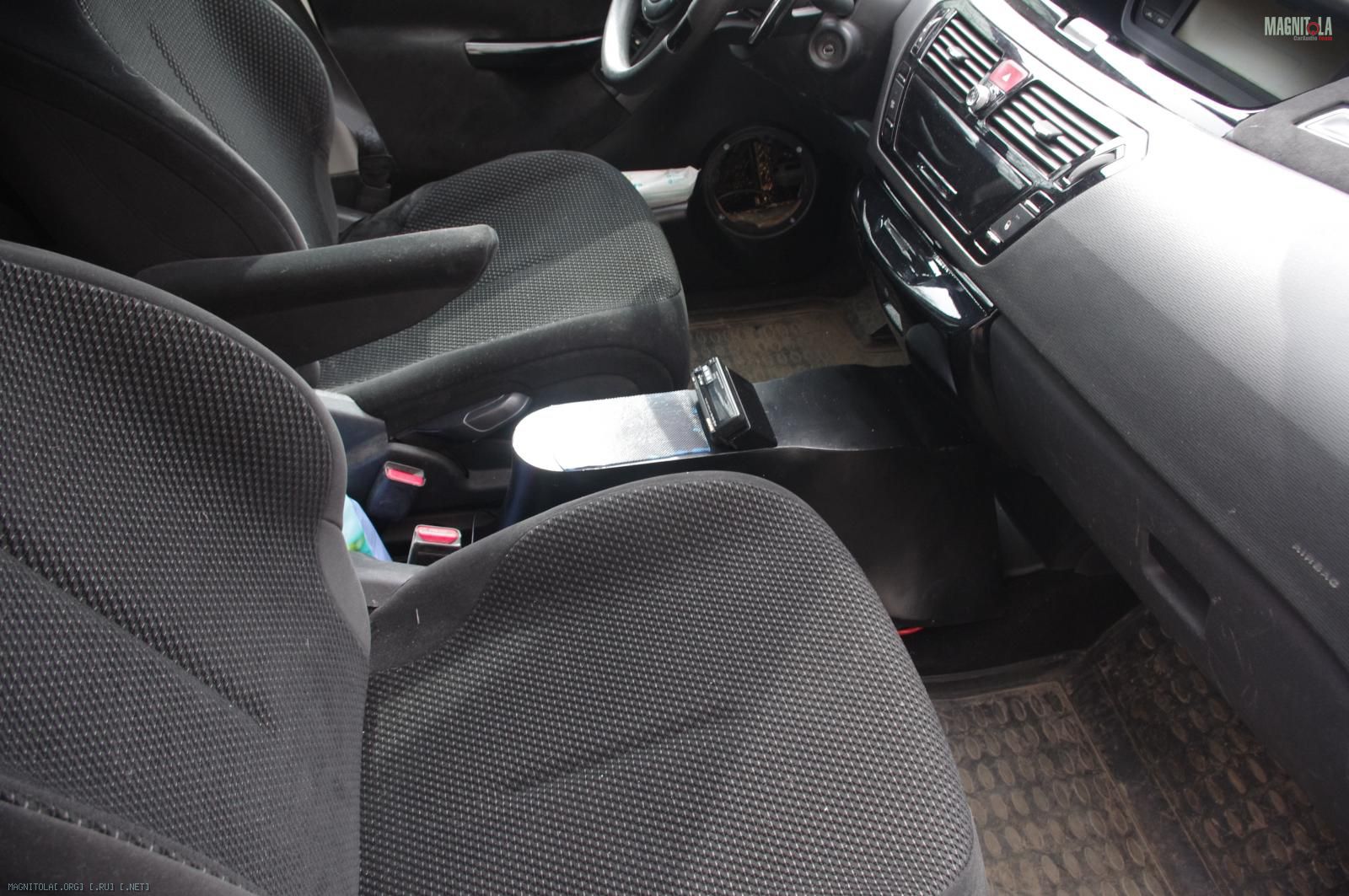

Вот, как оно выглядит сейчас, до работы над декоративными элементами
Вложение 775736 Вложение 775738
С сабом пока всё, не переключайтесь!:)
Завидуйте! Я видел и слышал сабакомобиль!!
БОльшая часть событий этого поста происходила уже после Крокуса. Но началдось всё с пищалок.

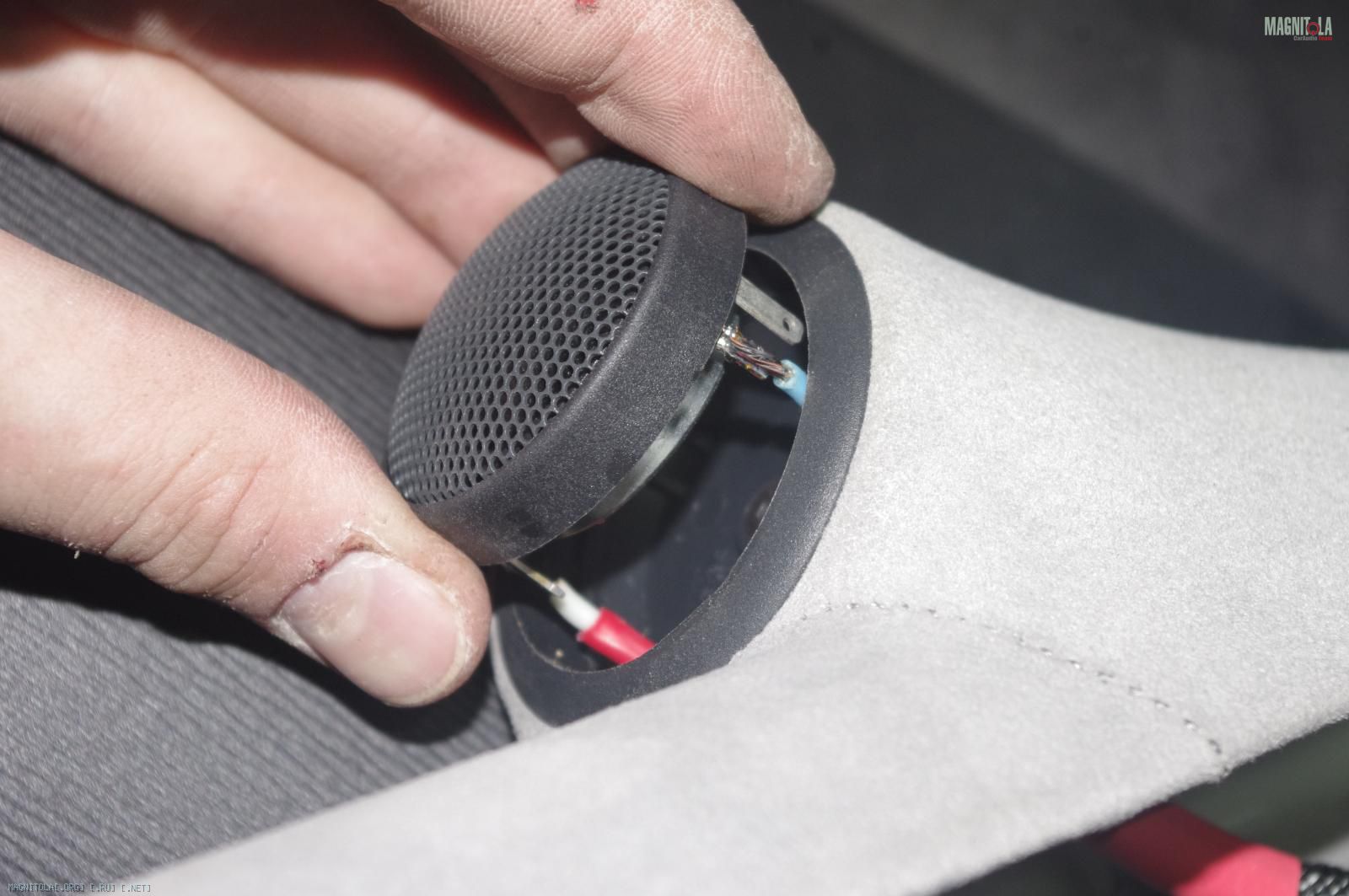

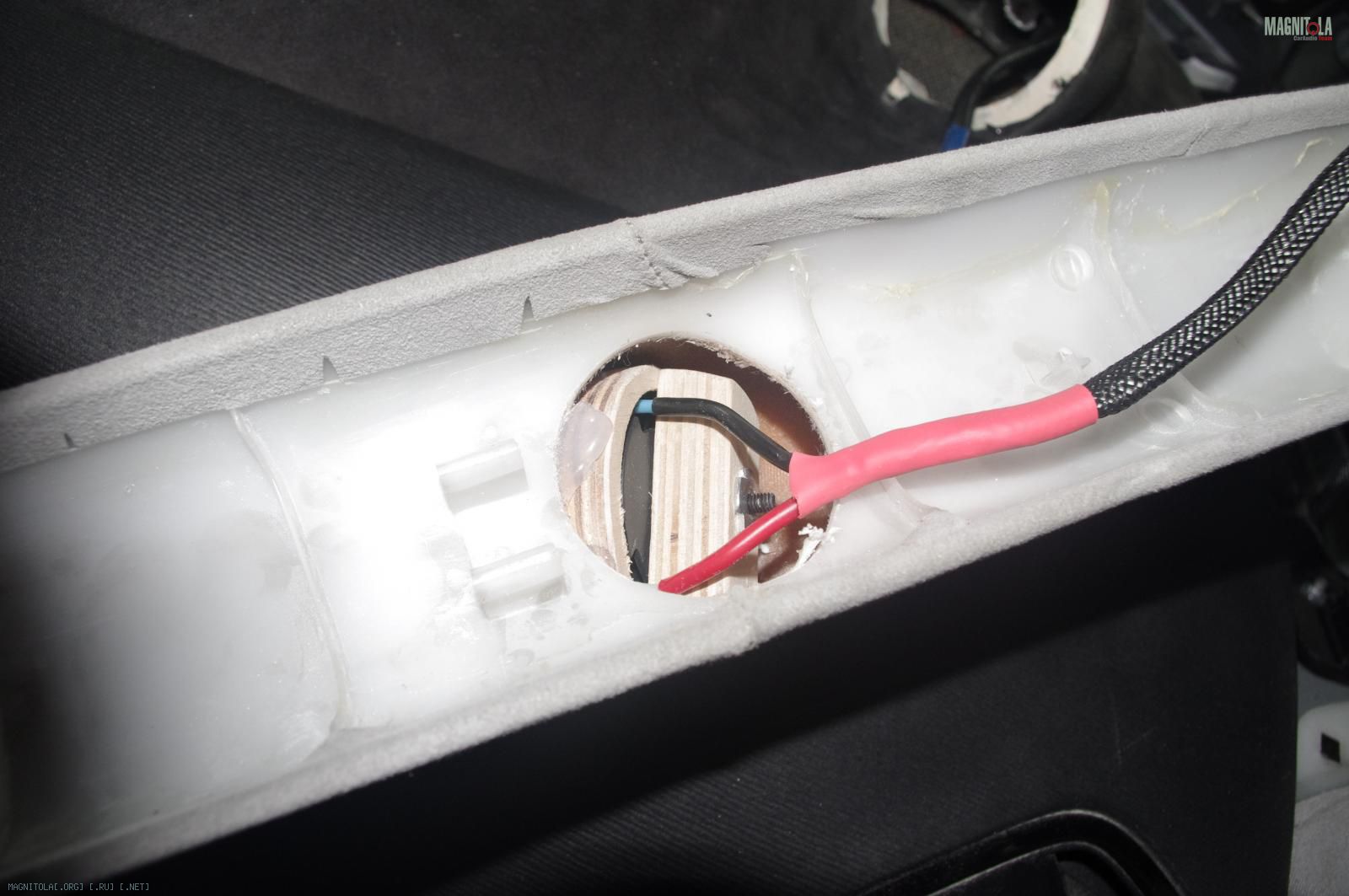

Подводящие провода к пищалками припаяны
Вложение 775740 Вложение 775742

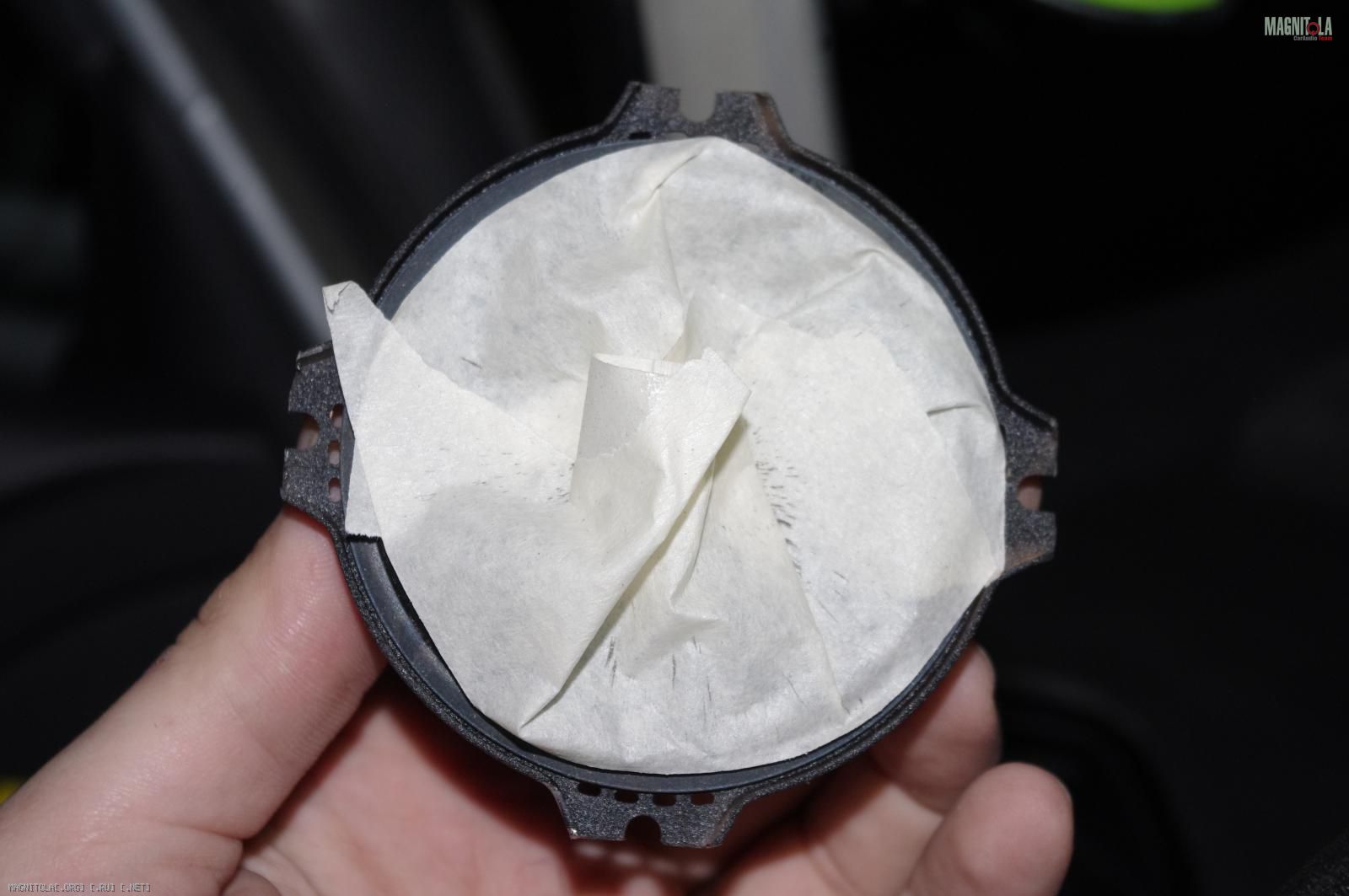

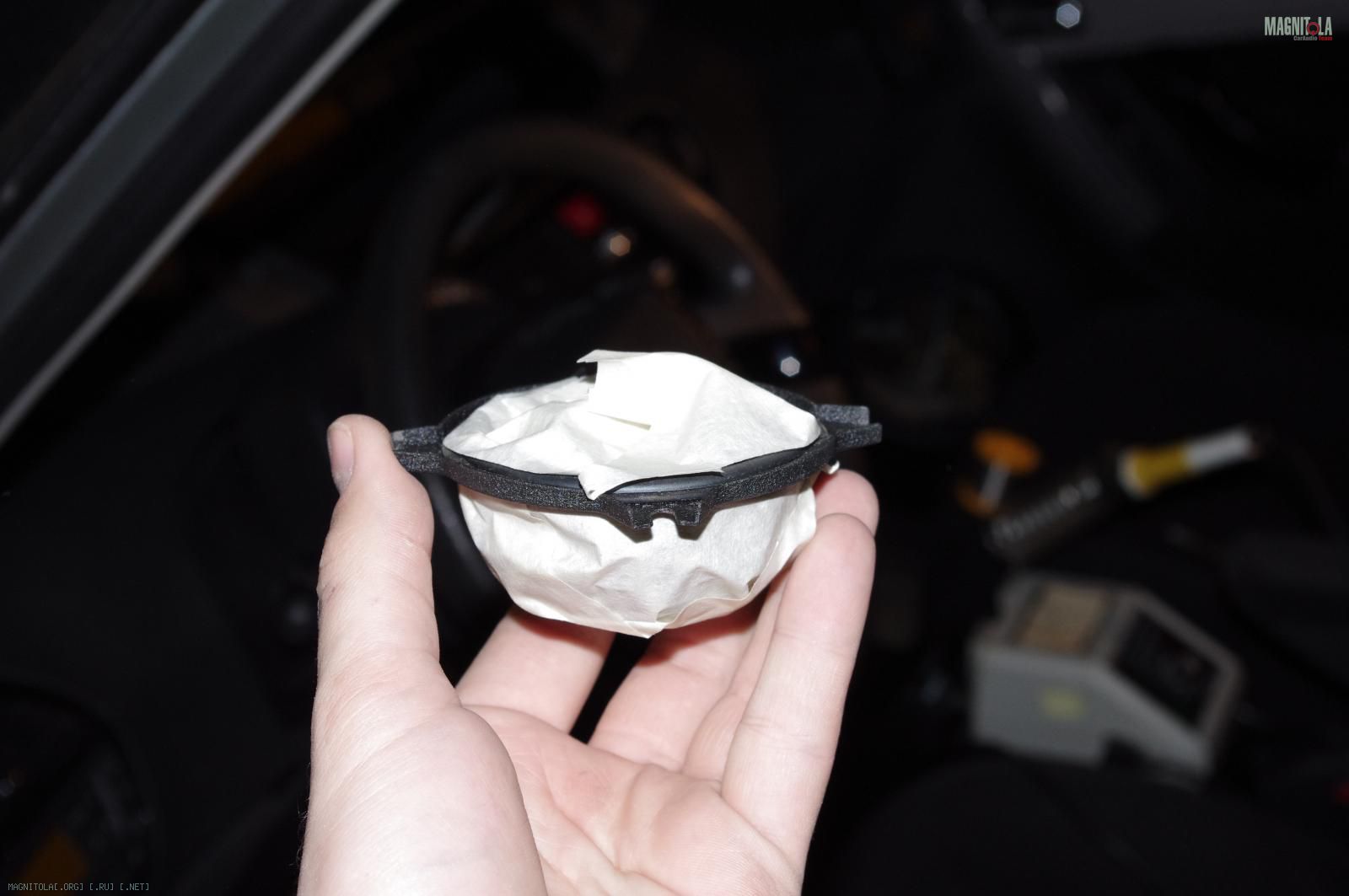

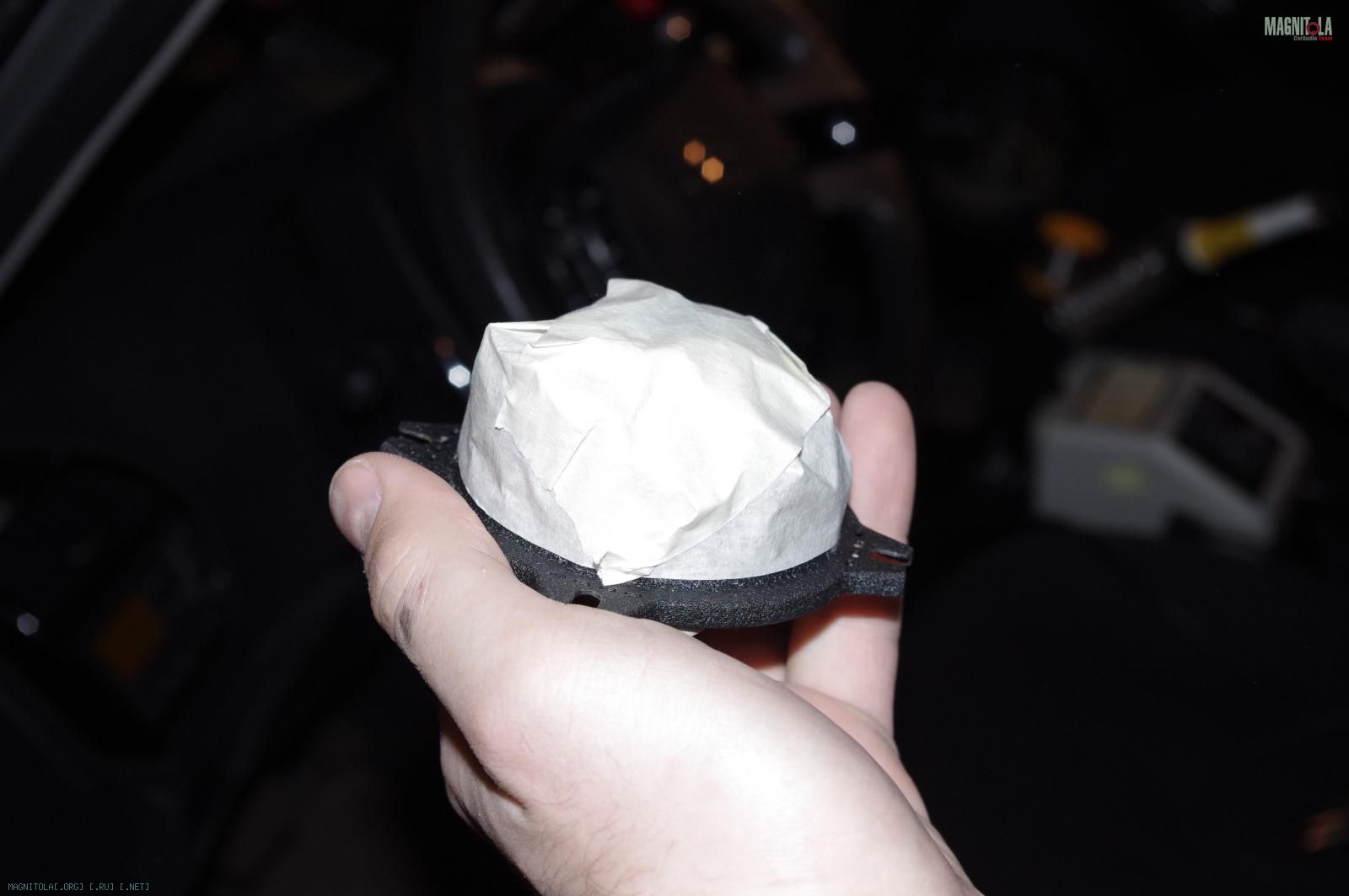

Среднечастотники перед монтажом пришлось подпилить, предварительно залепив диффузор и корзину скотчем, чтобы дин не насосал стружки (потому что китайская сетка на 2мм меньше по диаметру))))
Вложение 775744 Вложение 775746 Вложение 775748

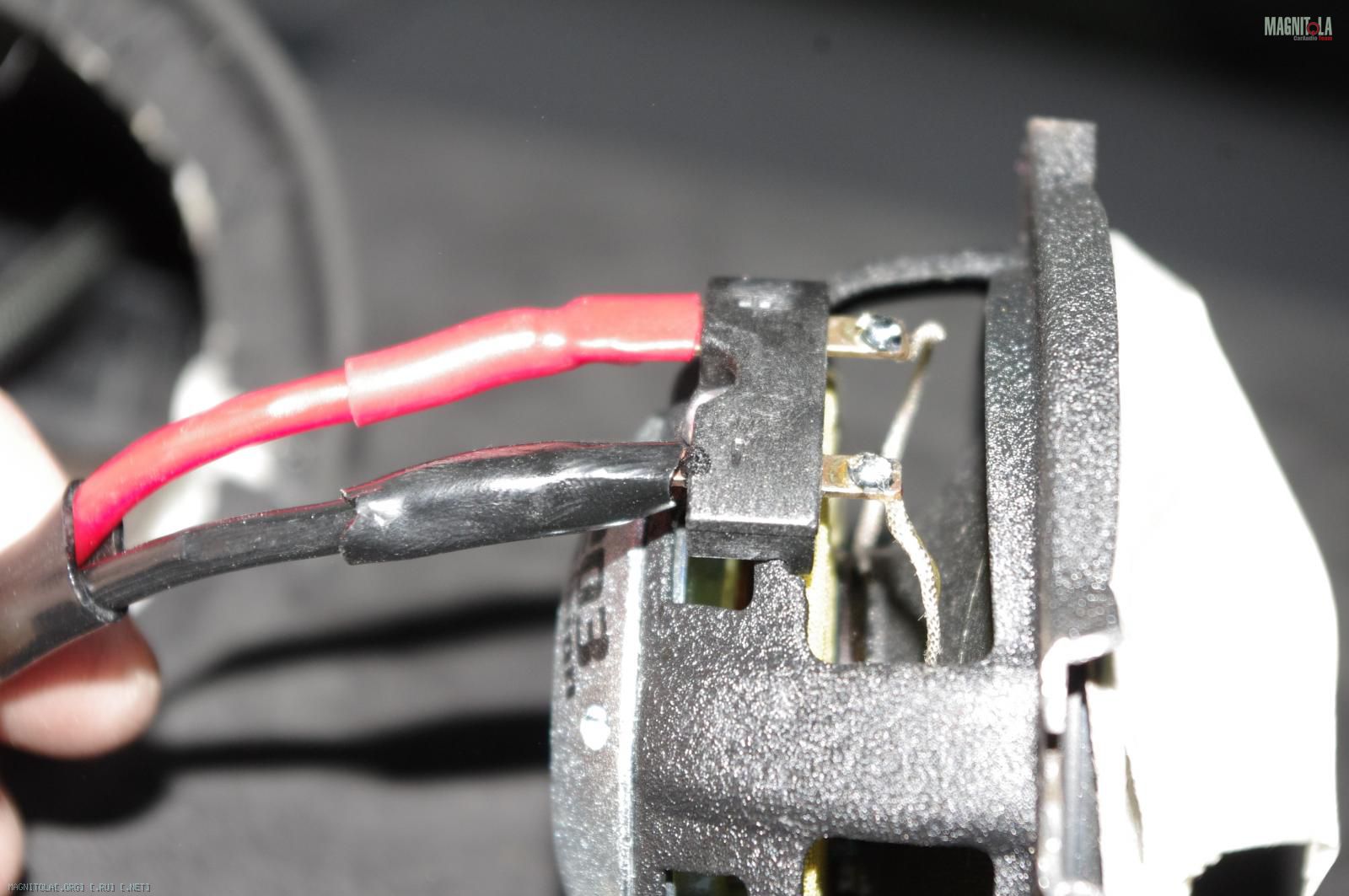

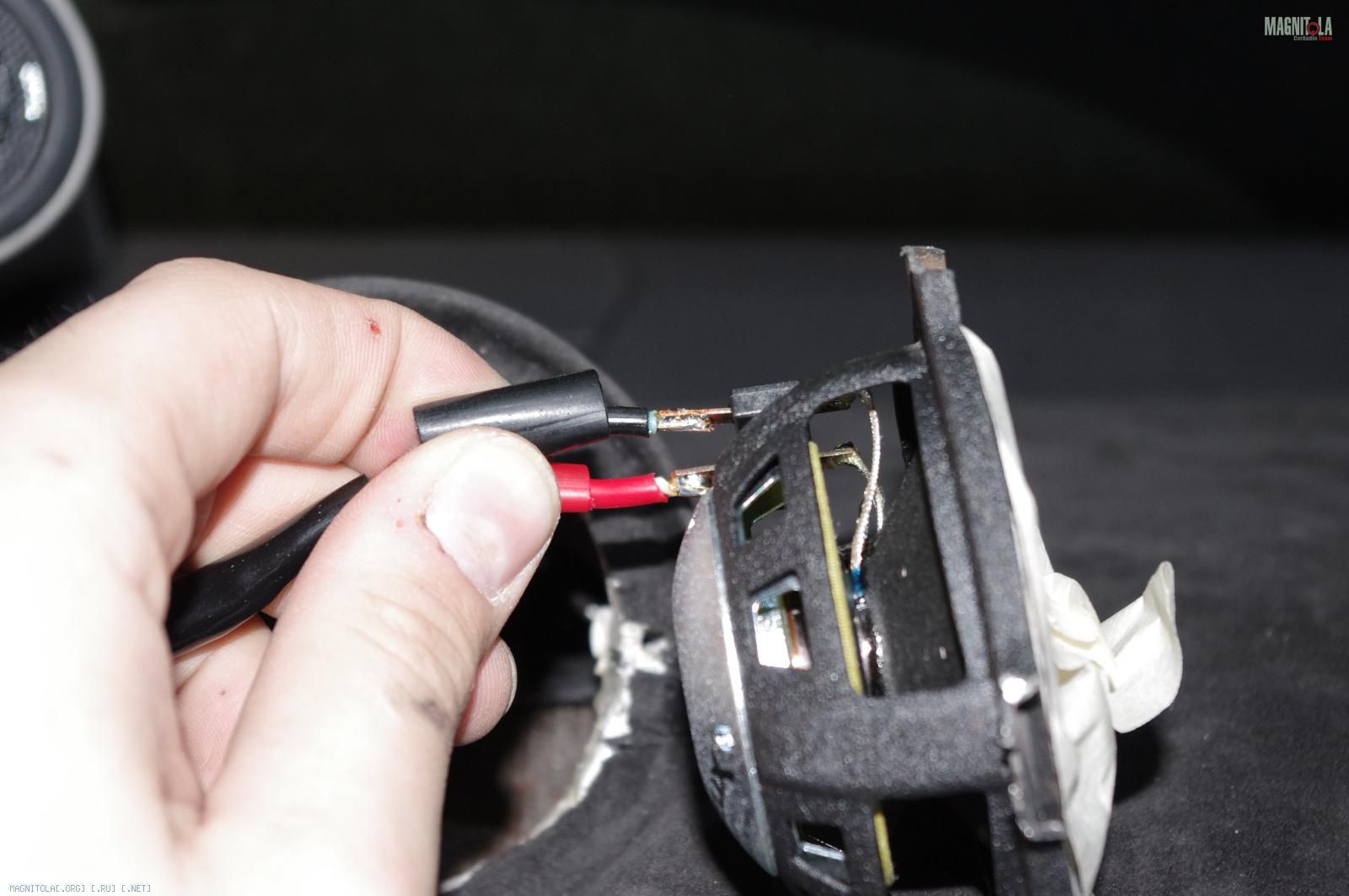

провода к СЧ тоже припаяны
Вложение 775750 Вложение 775752 Вложение 775754
На пищалках не стал натягивать термуху, т.к. места там и так немного, а штатный пластиковый стакан на 100% закрывает места пайки от случайного контакта

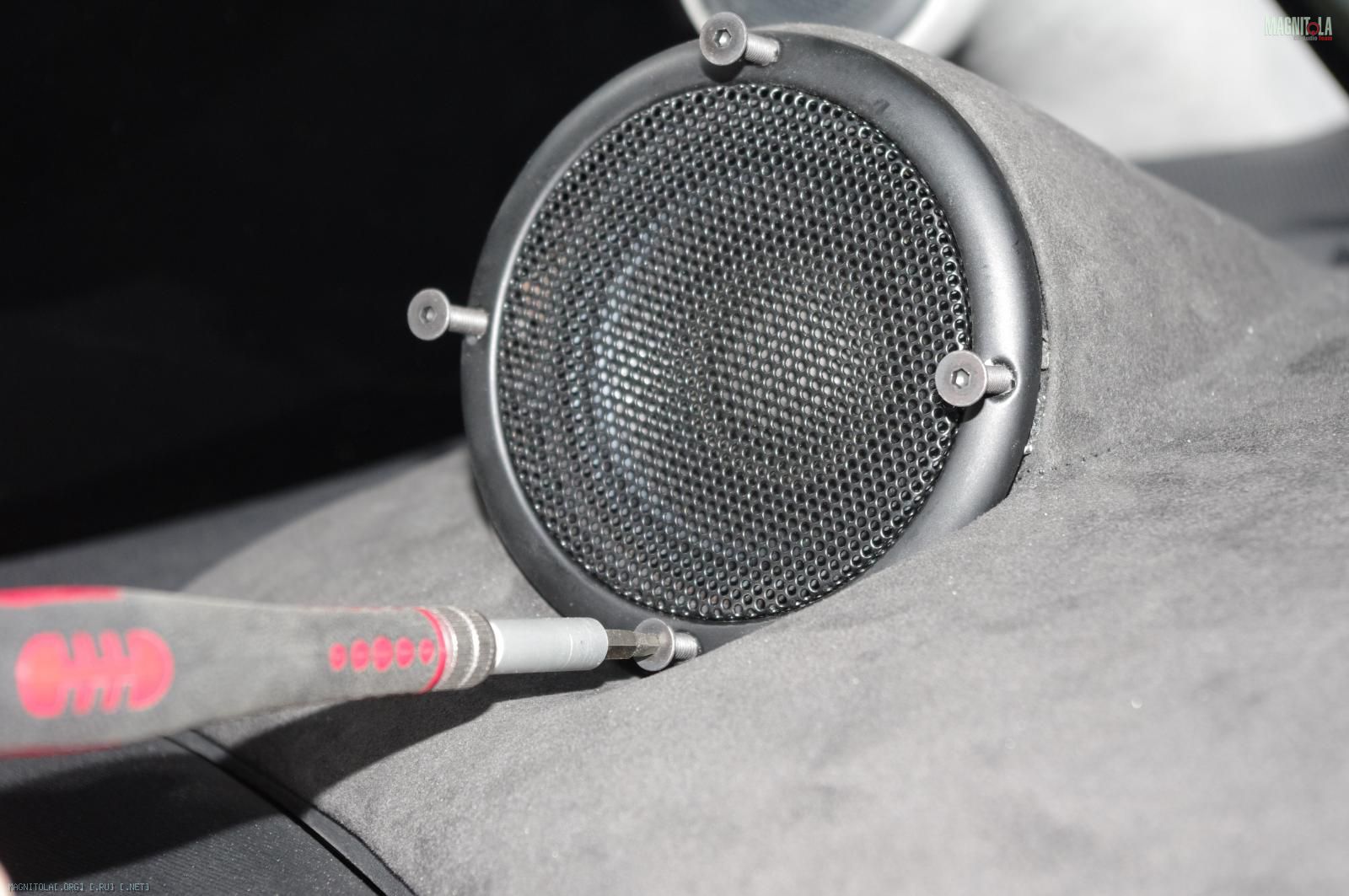

Прикручиваем СЧ через сетку ннасквозь винтами м4
Вложение 775756 Вложение 775758

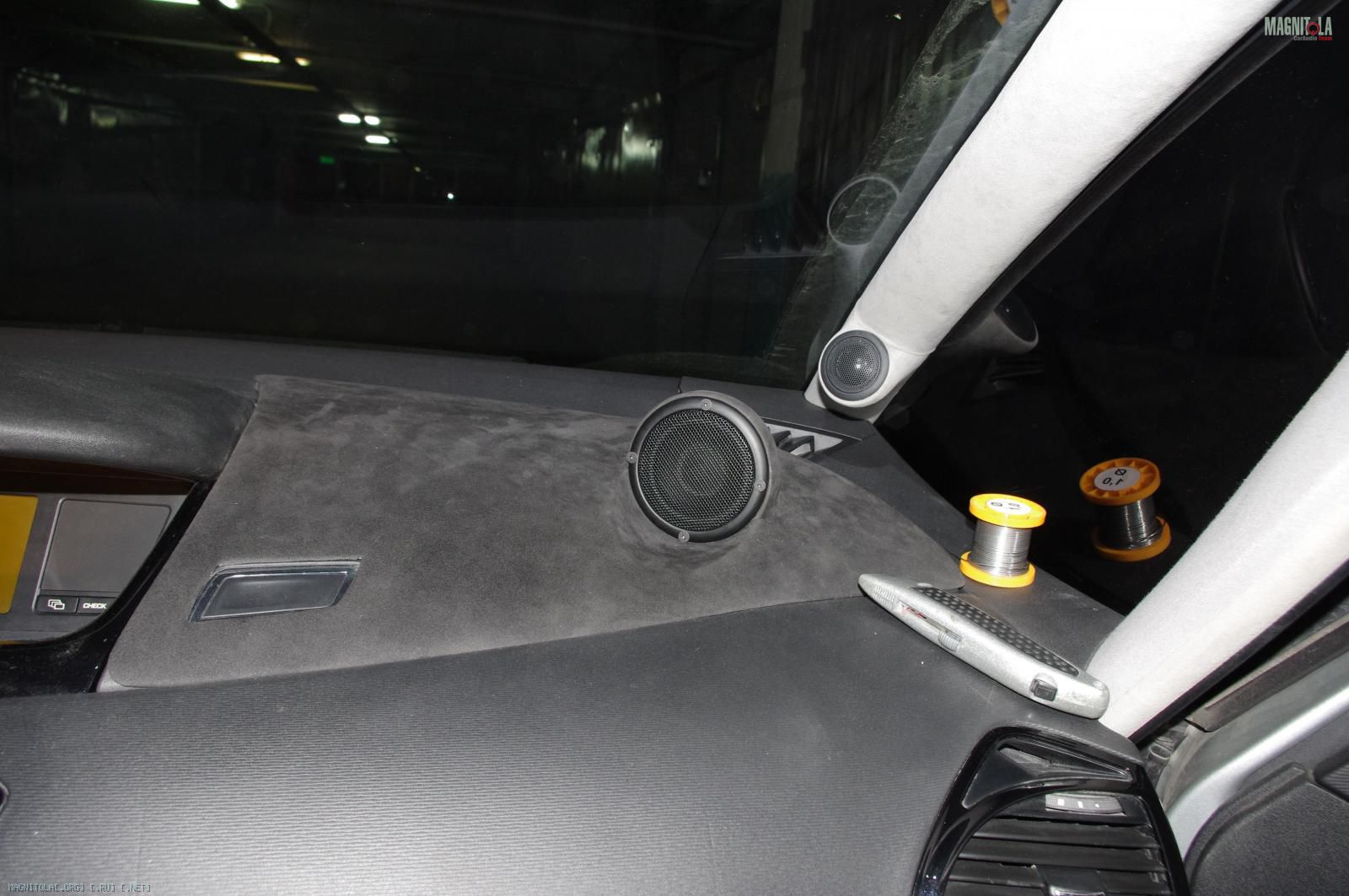

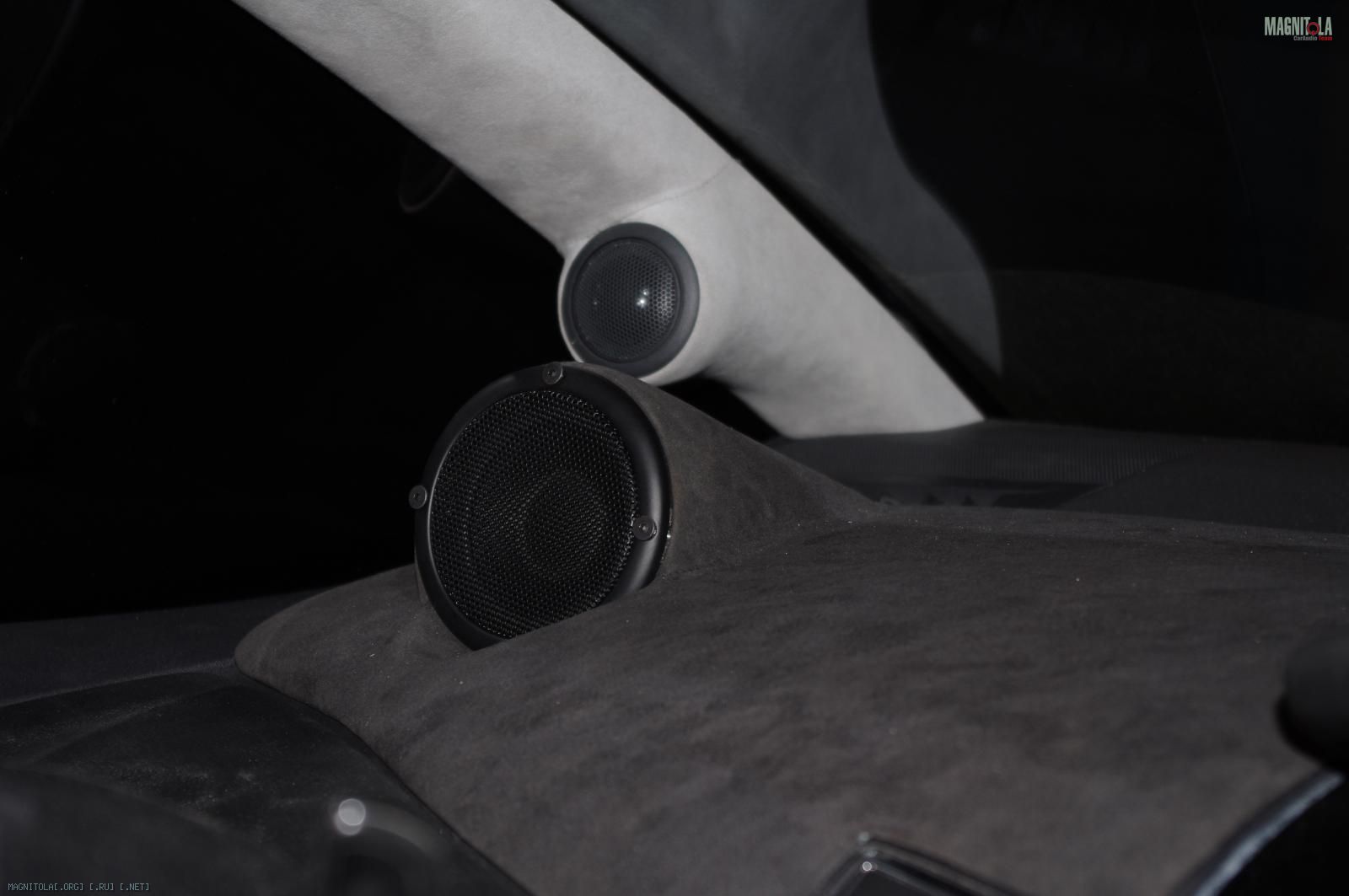

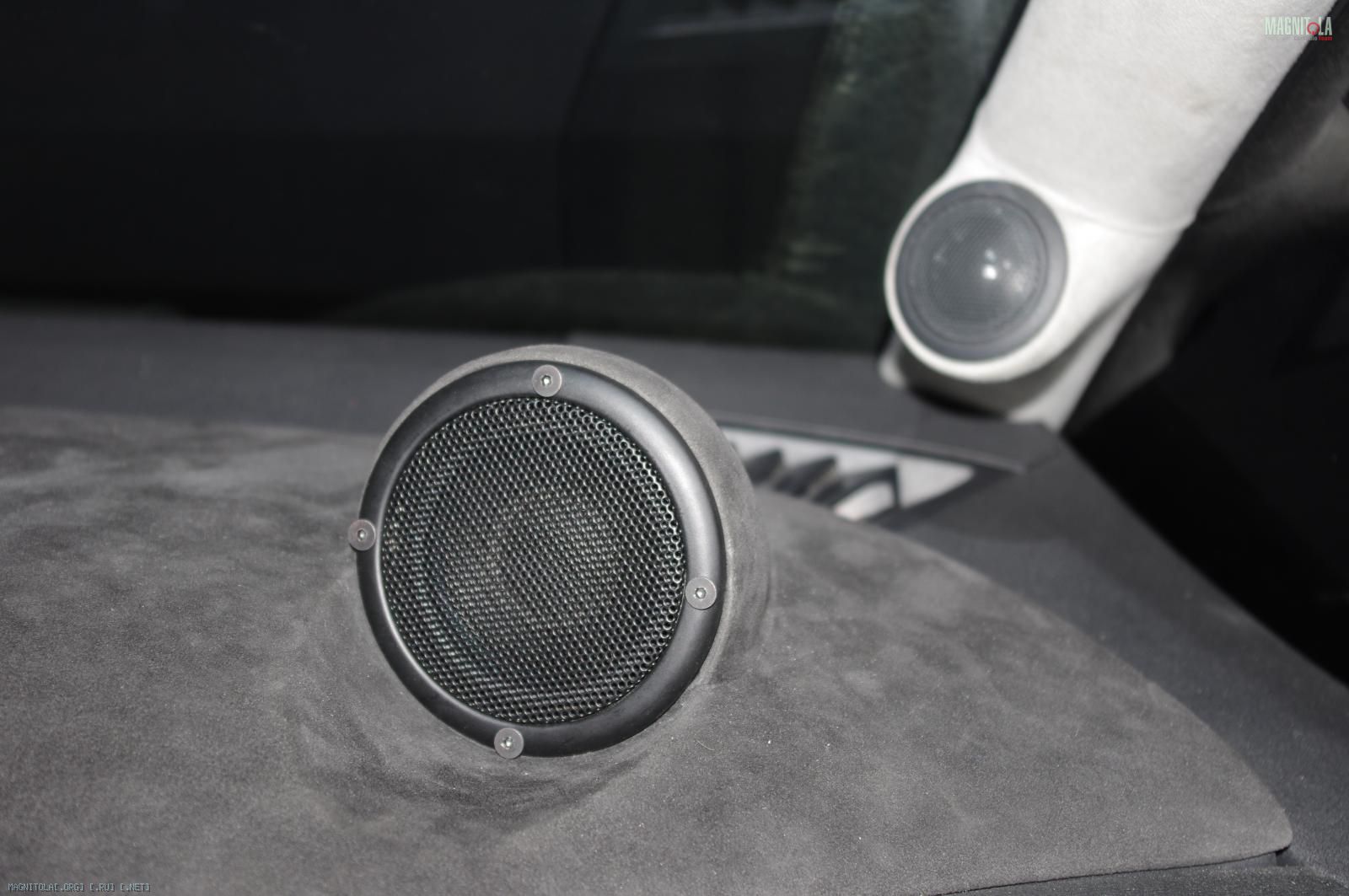

И делаем пару красивых фоточек
Вложение 775760 Вложение 775762

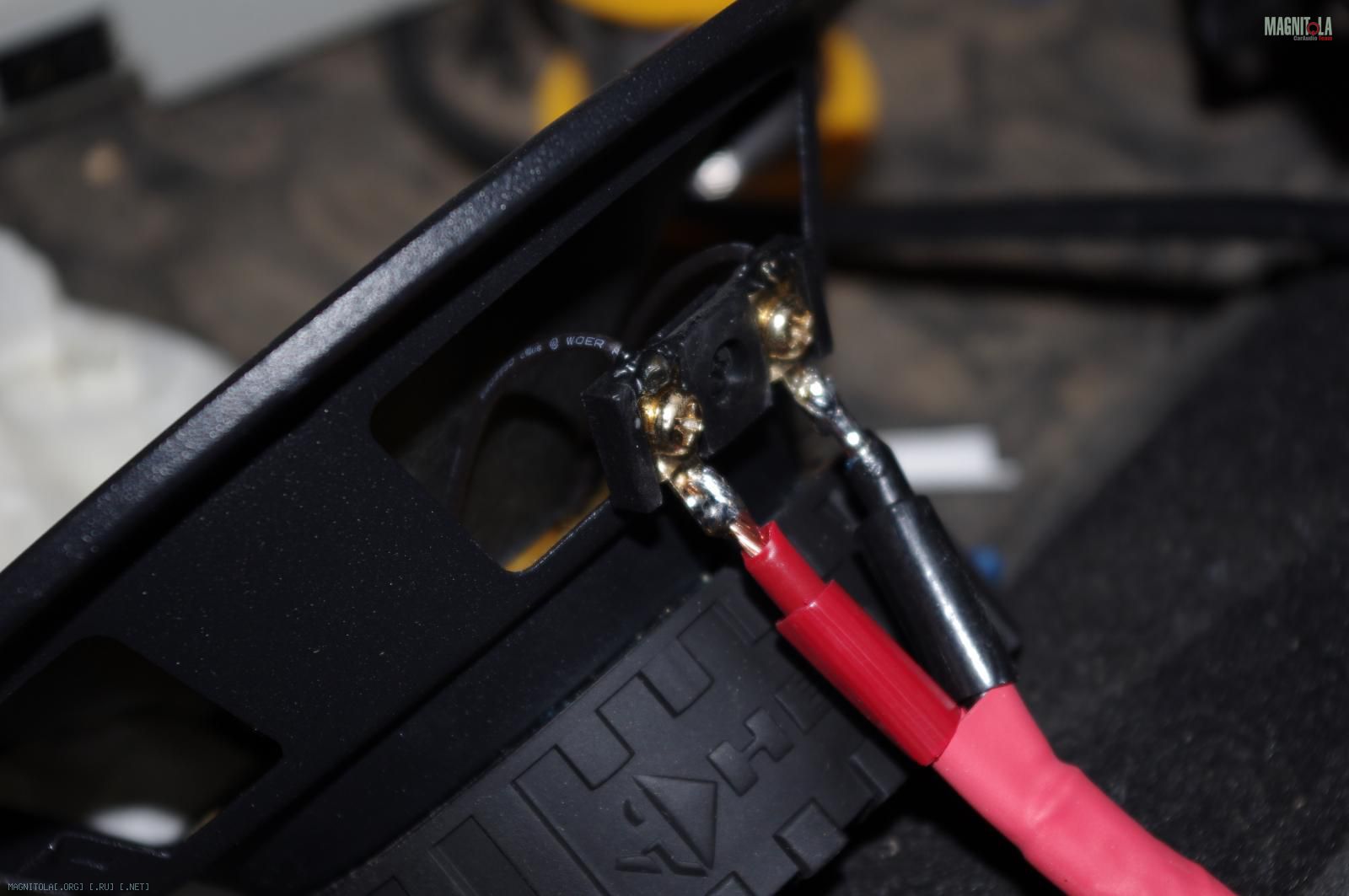

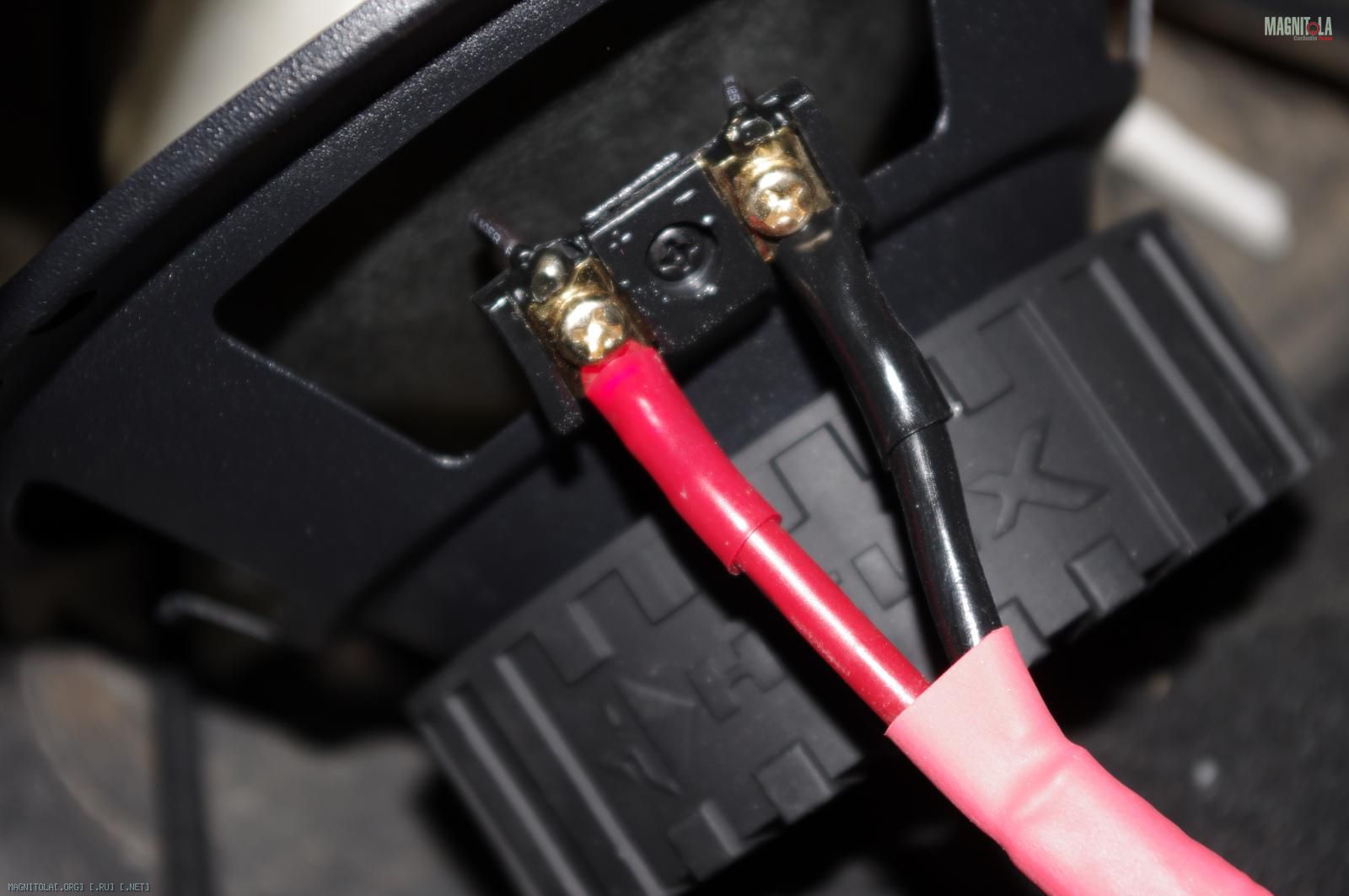

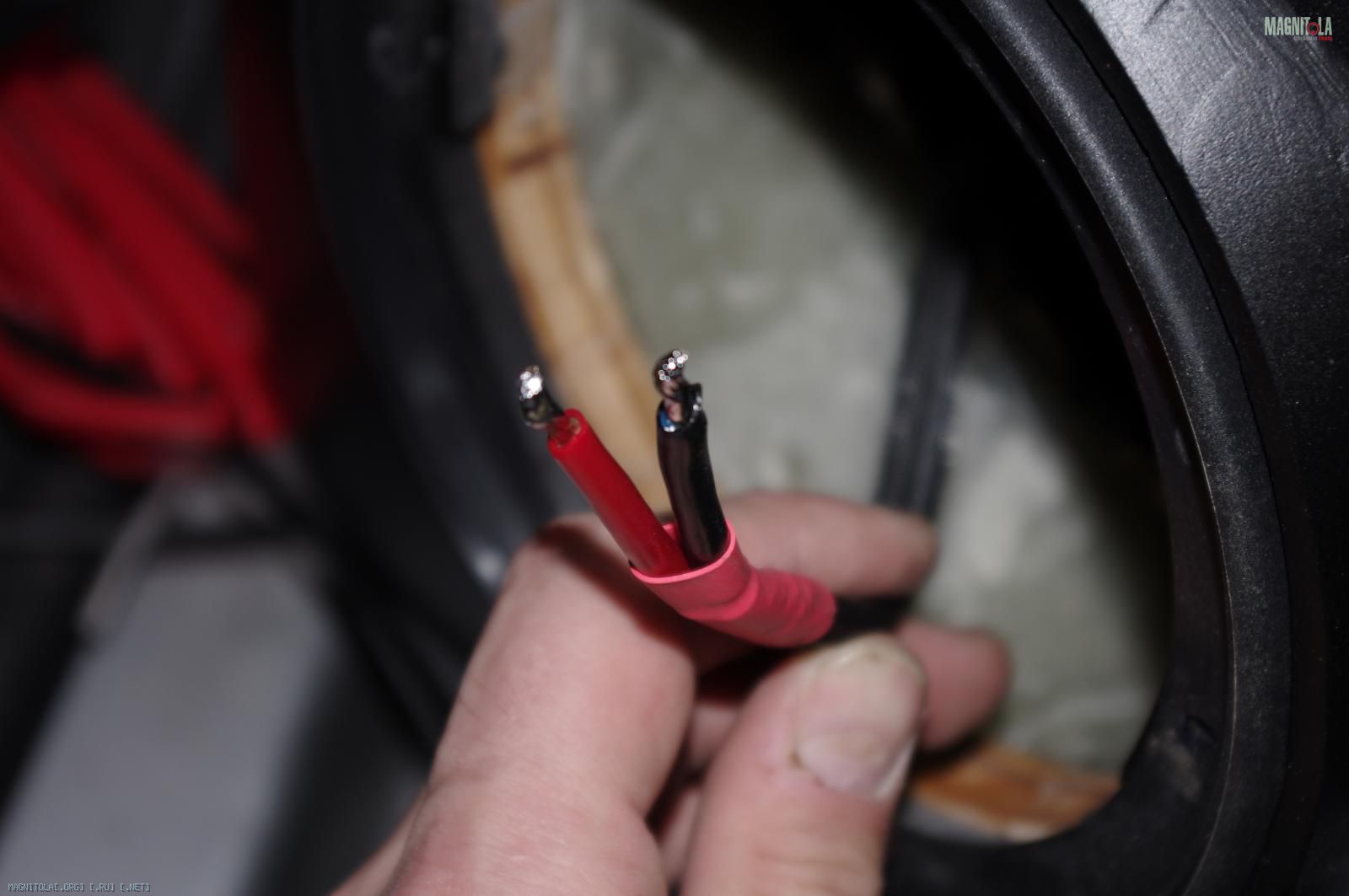

мидбасы тоже паяем
Вложение 775764 Вложение 775766 Вложение 775768

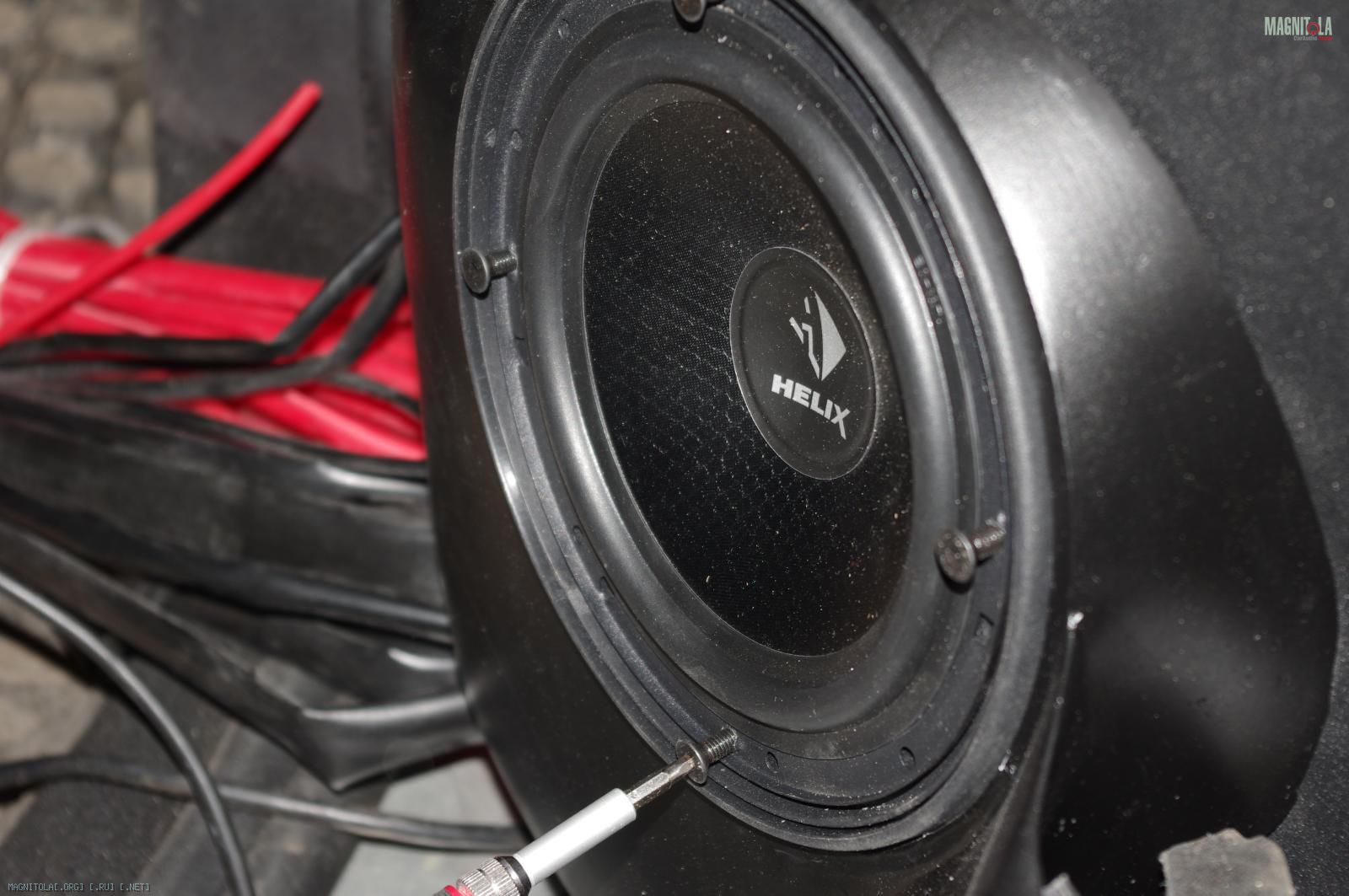

и тоже прикручиваем винтами
Вложение 775770 Вложение 775772

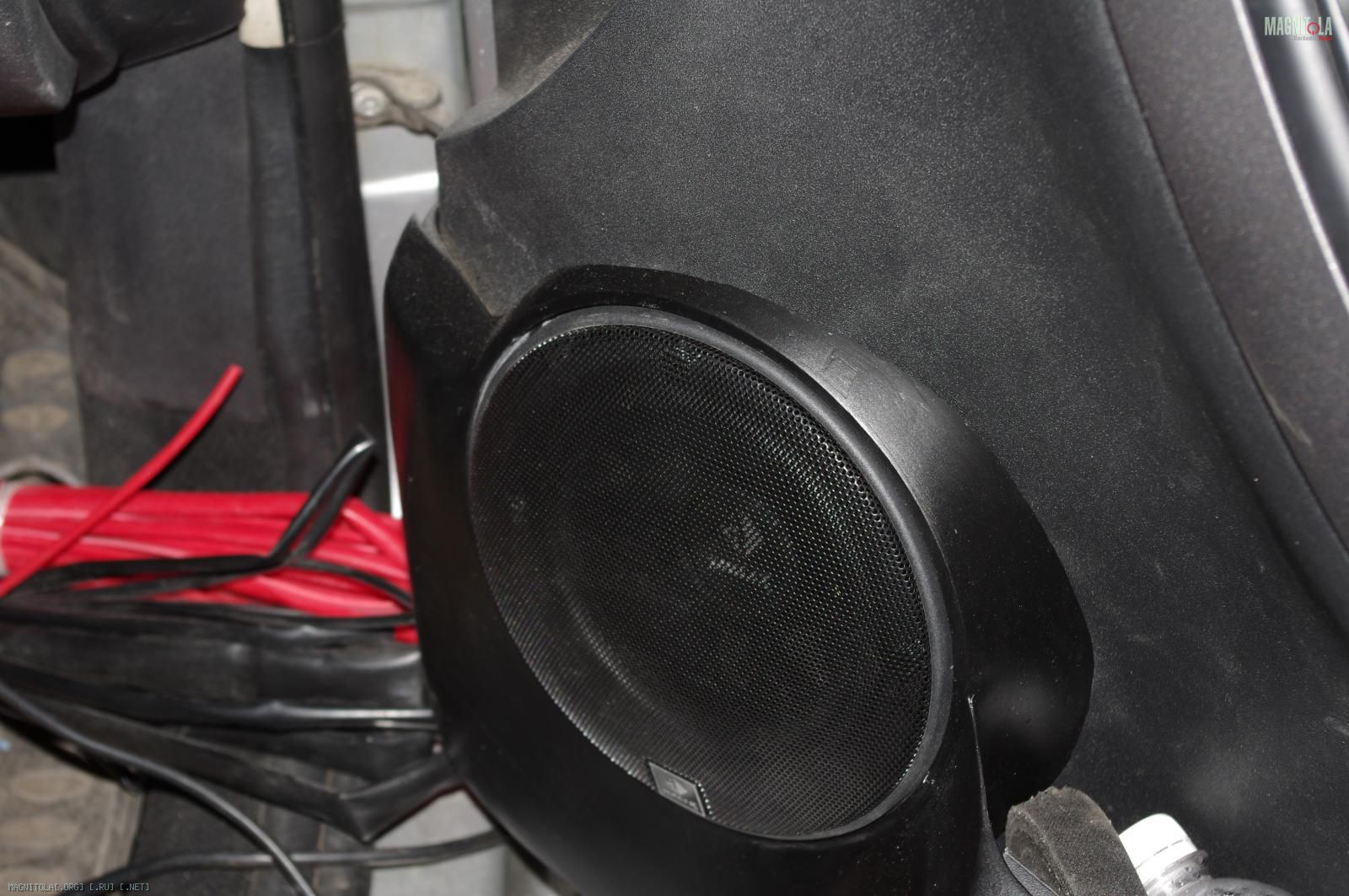

Не забываем одеть сеточки:)
Вложение 775774
Теперь пробежимся по недоделкам проводки.

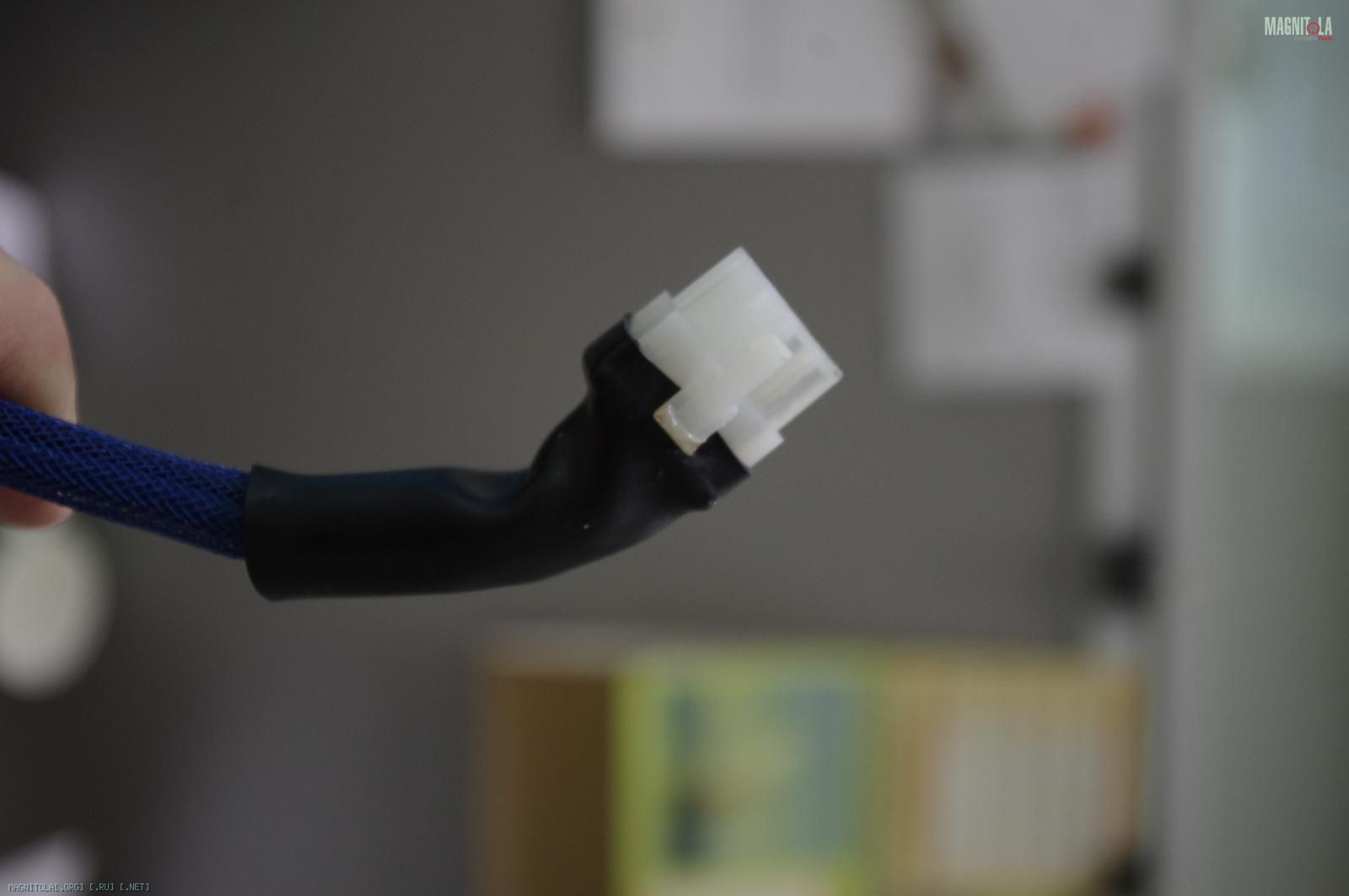

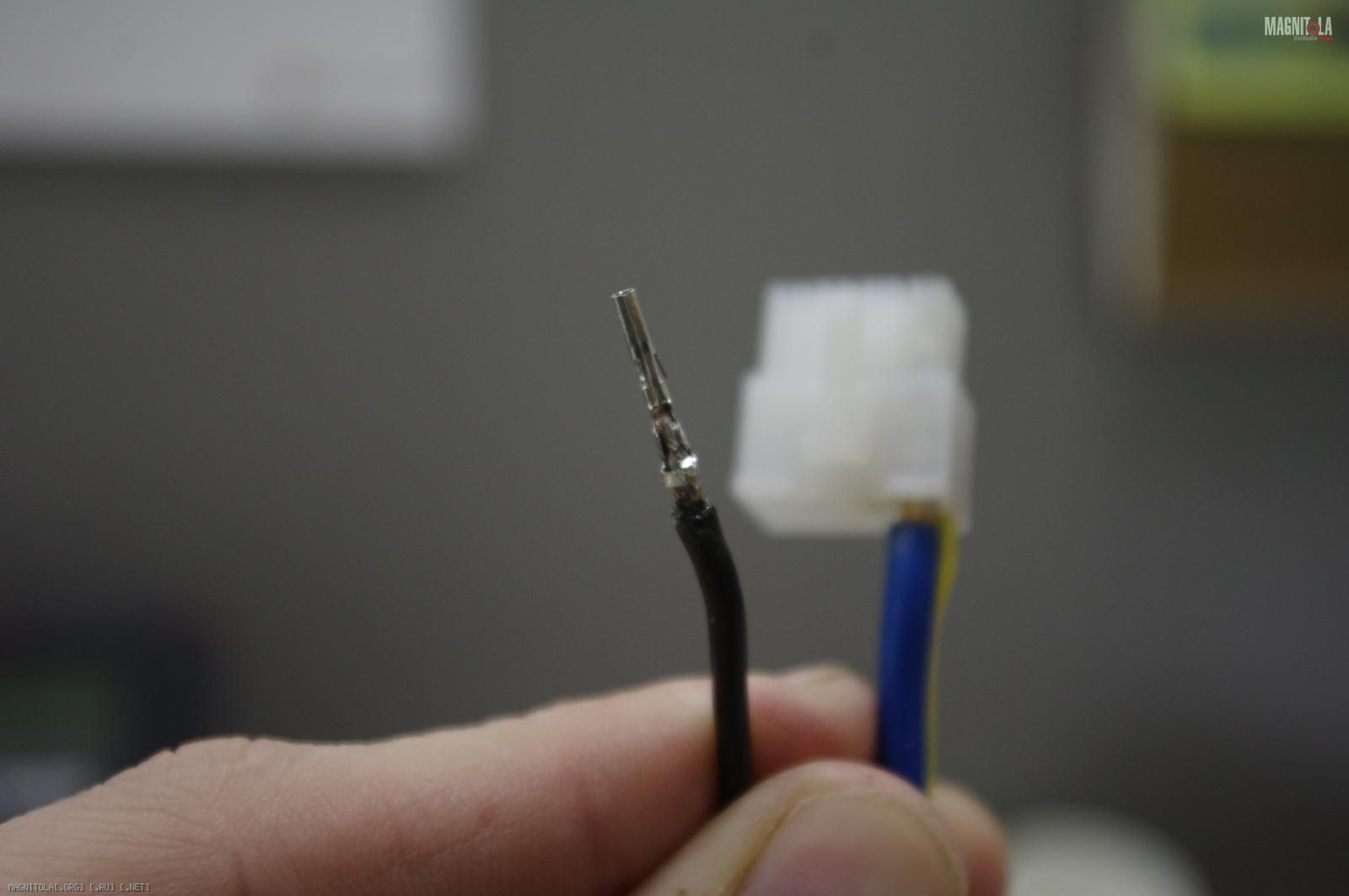

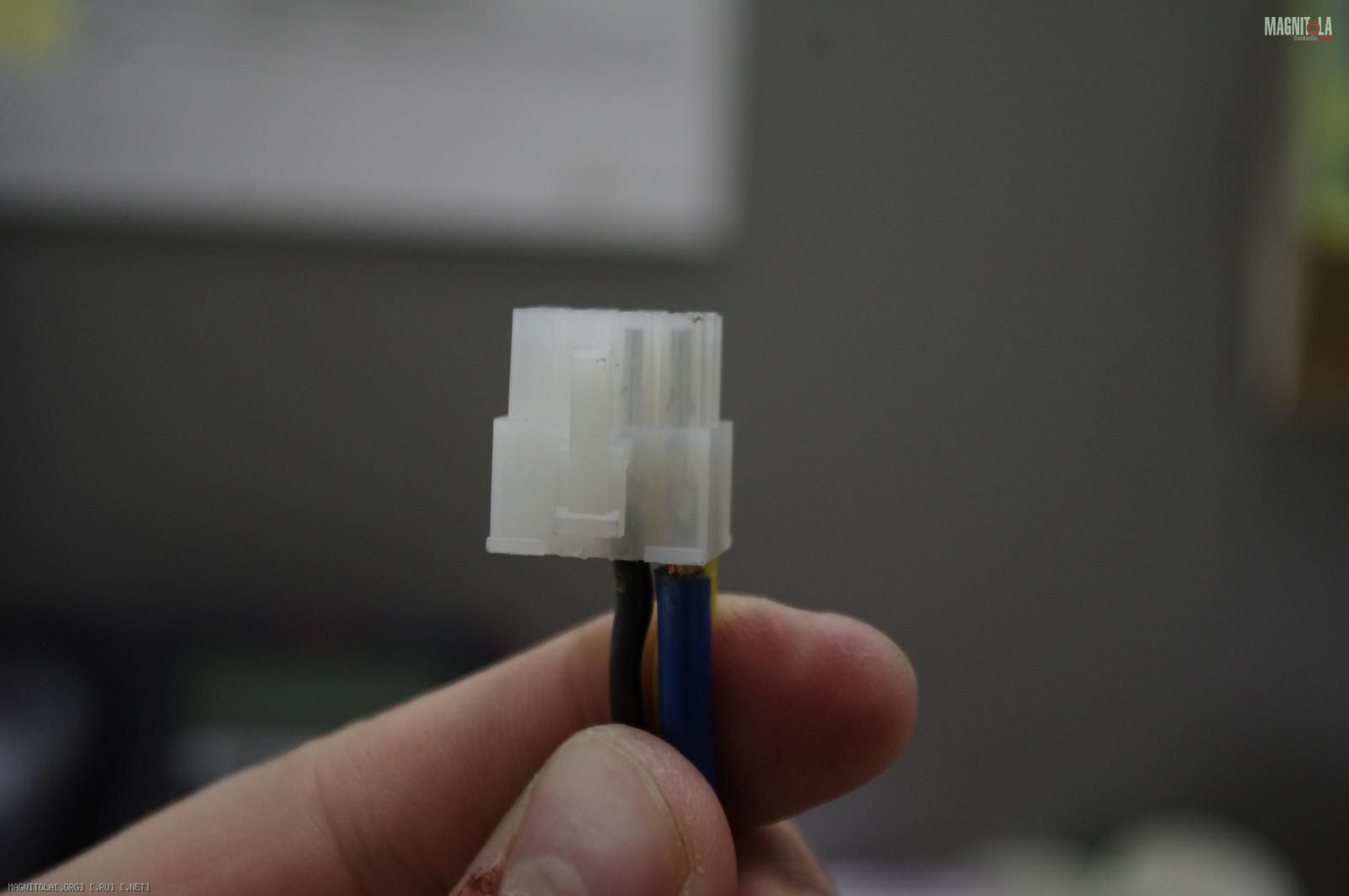

Сначала подготовим фишку питания компа: припаиваем к проводу пины, заправляем их в колодку, прячем хвост в змею и термуху
Вложение 775776 Вложение 775778 Вложение 775780

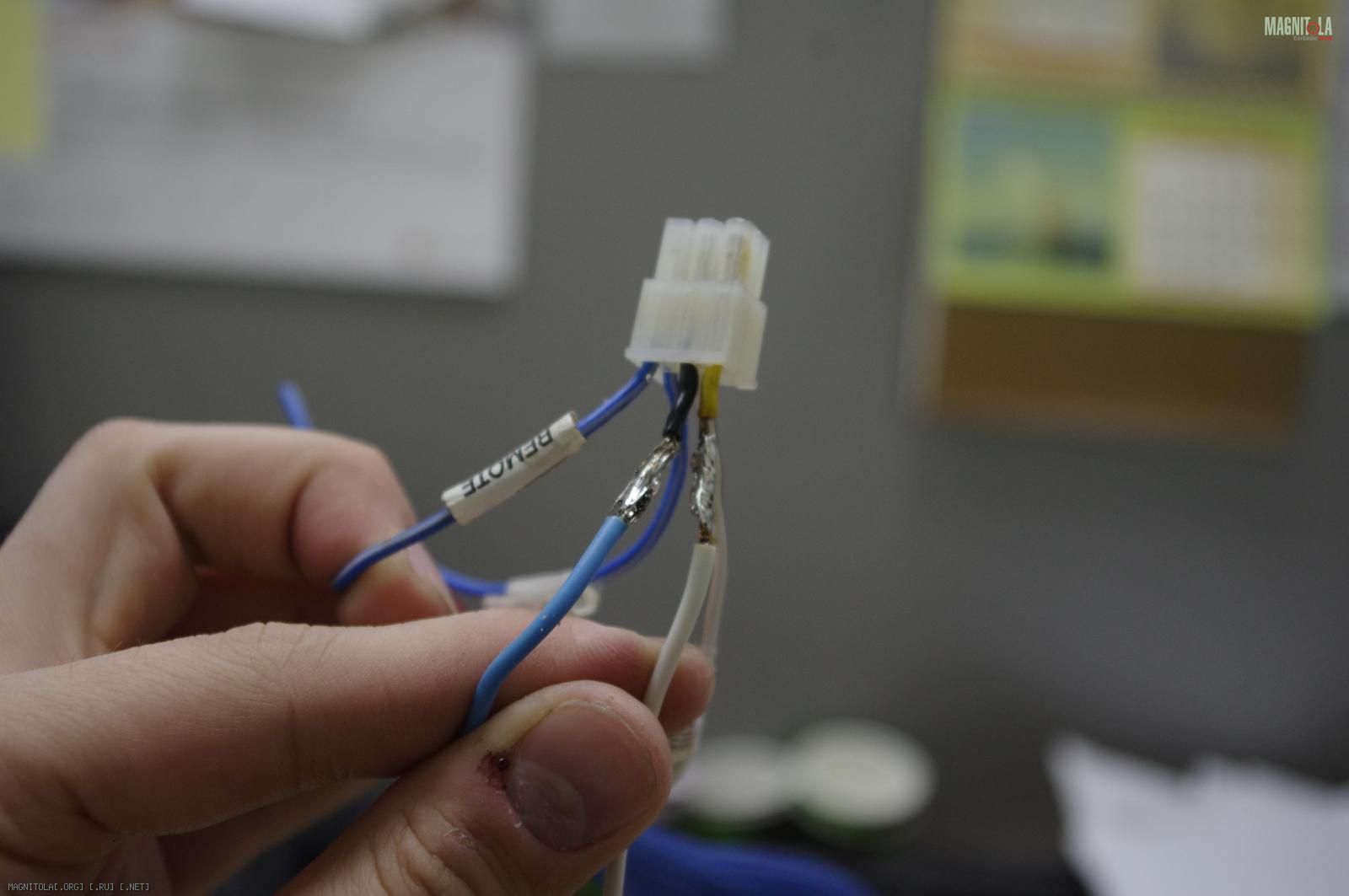

Готовим фишку проца. Припаиваемся к штатым проводулькам (запасных фишеку у меня не было, разбирать эту - нет смысла, пины обычно аццки обжаты, так что без порчи их с провода н снять)
Вложение 775782

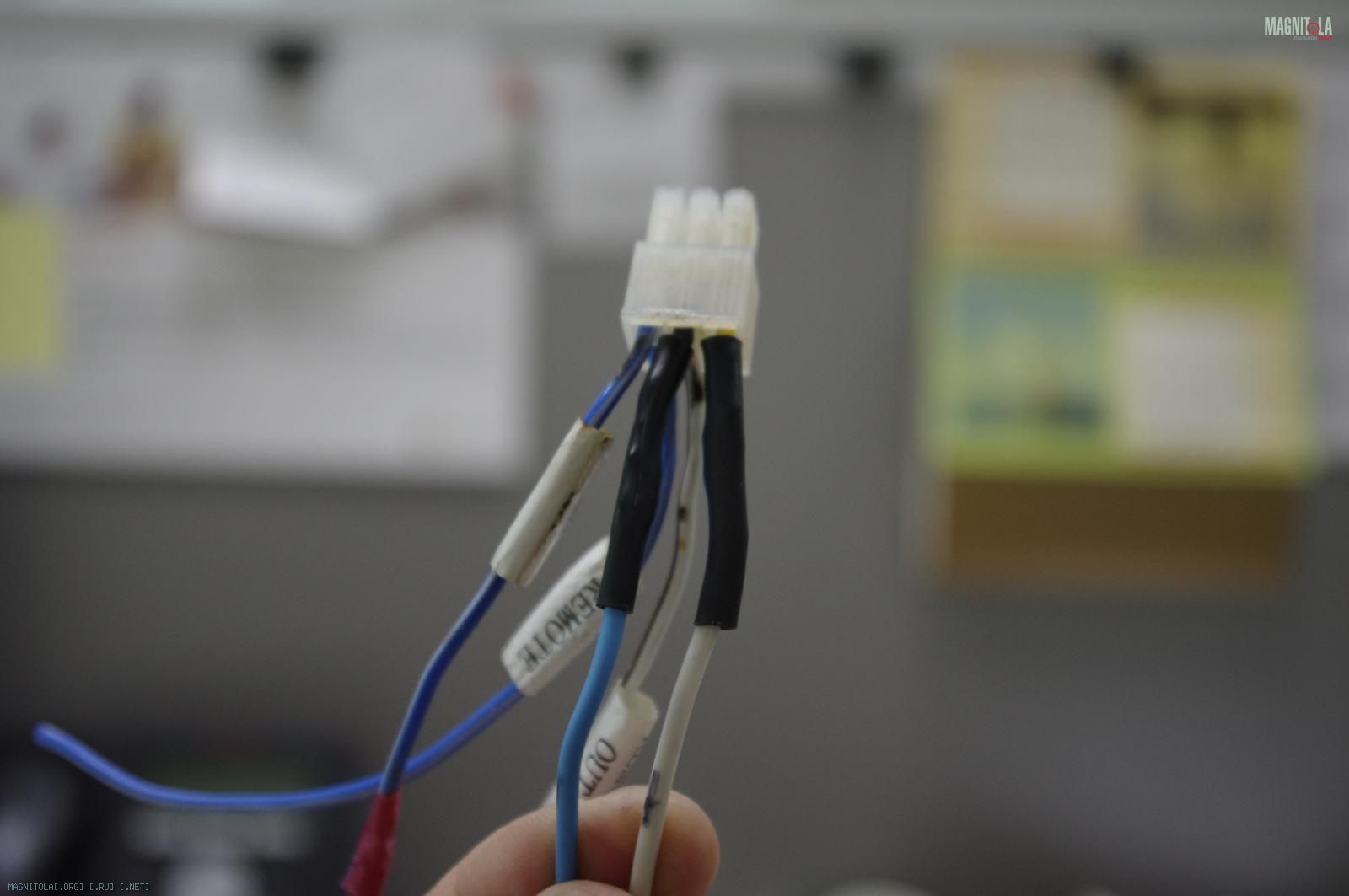

прячем пайку в термуху
Вложение 775784

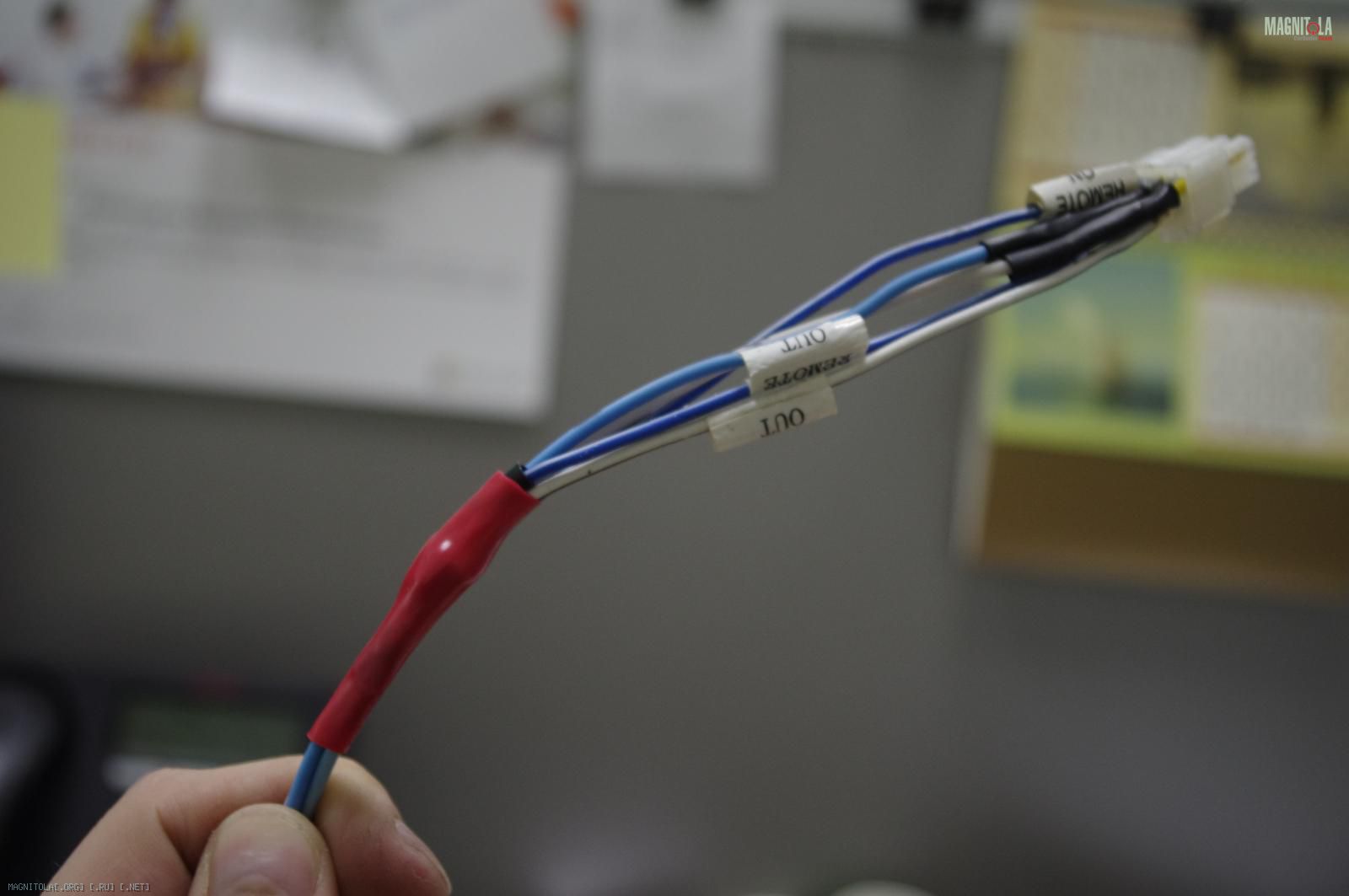

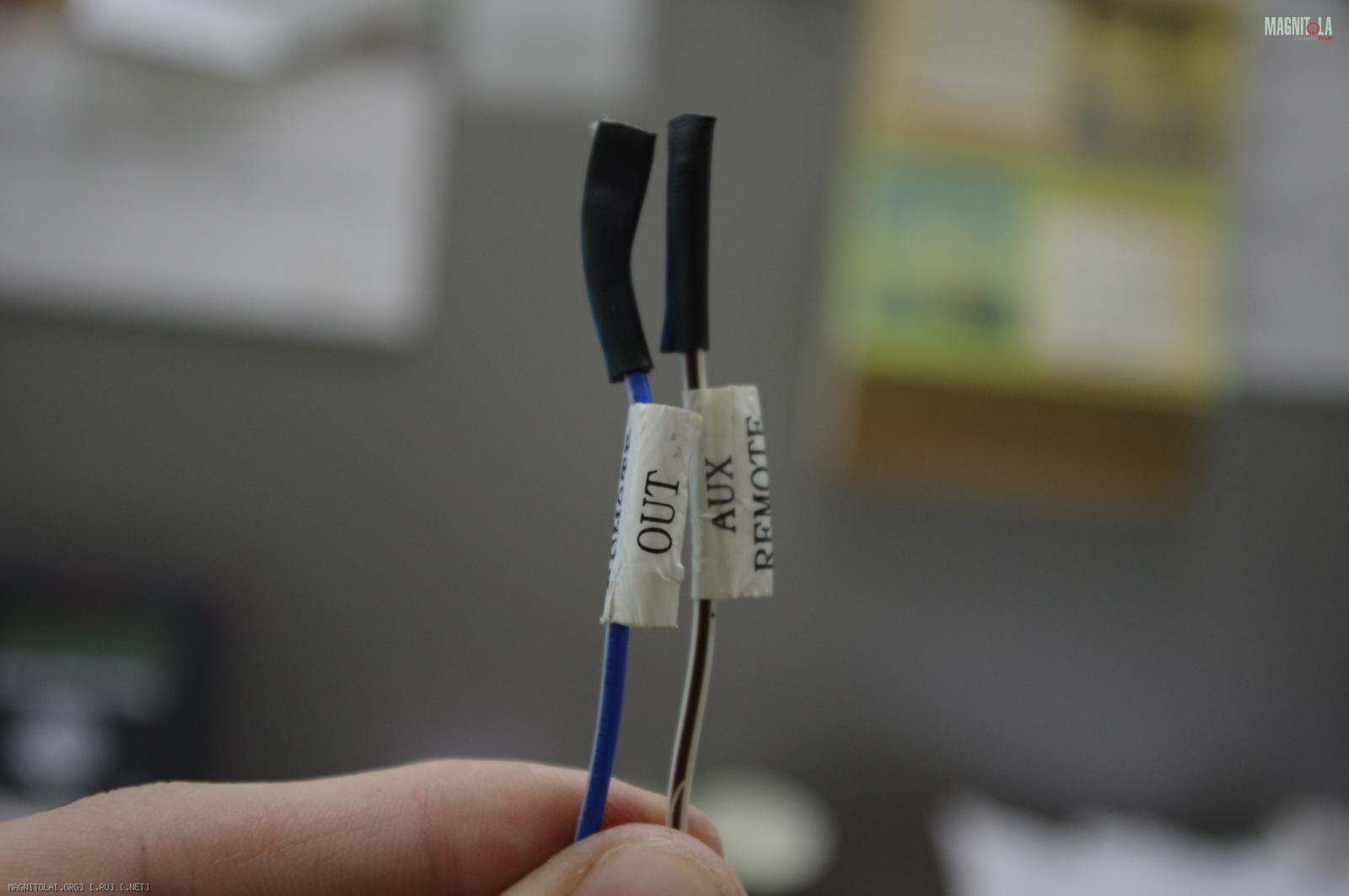

лишние концы изолируем термухой и прихватываем ей же к хвосту, чтобы не болтались
Вложение 775786 Вложение 775788

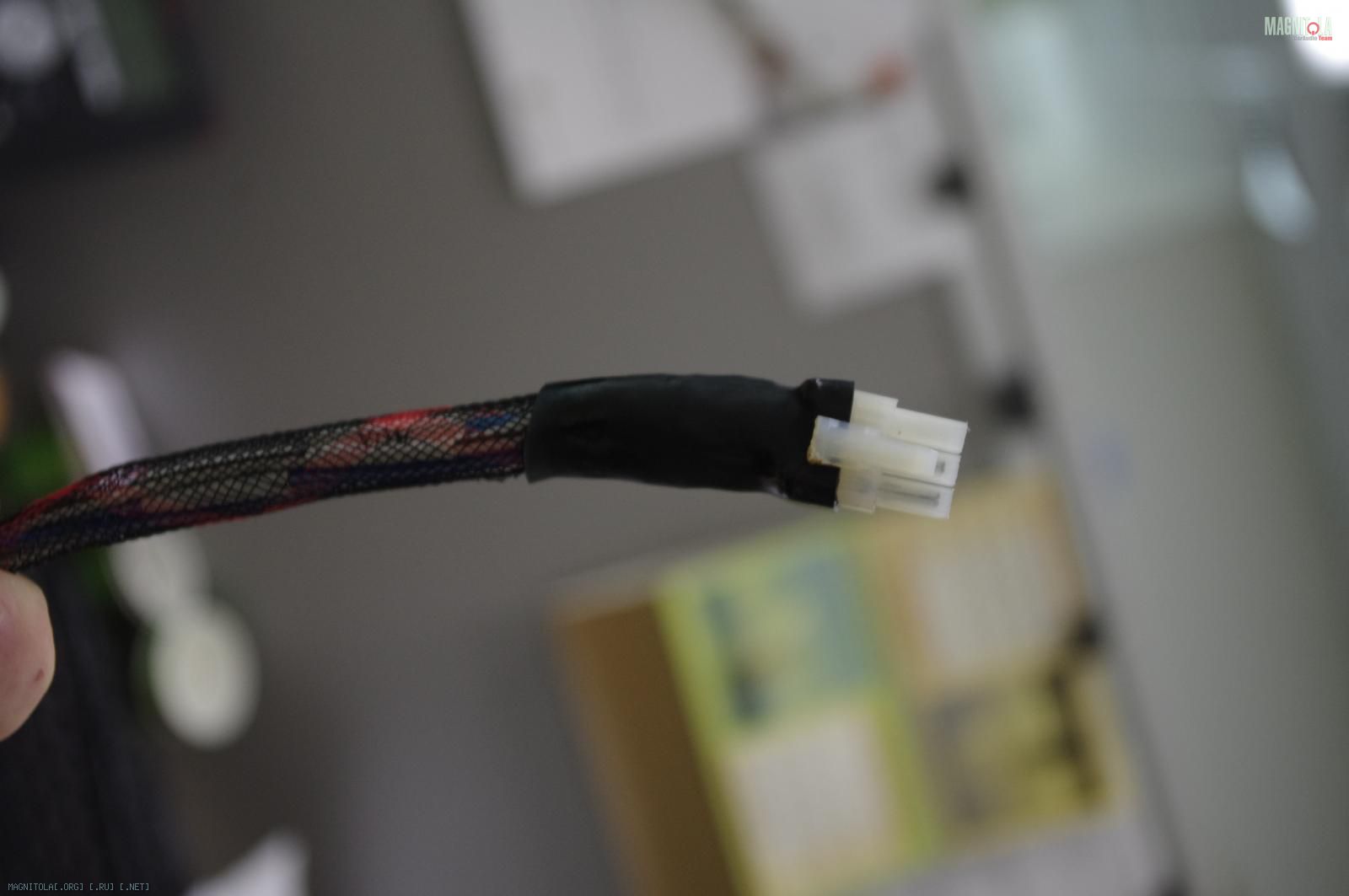

Ну и прячем всё в змею и термуху
Вложение 775790

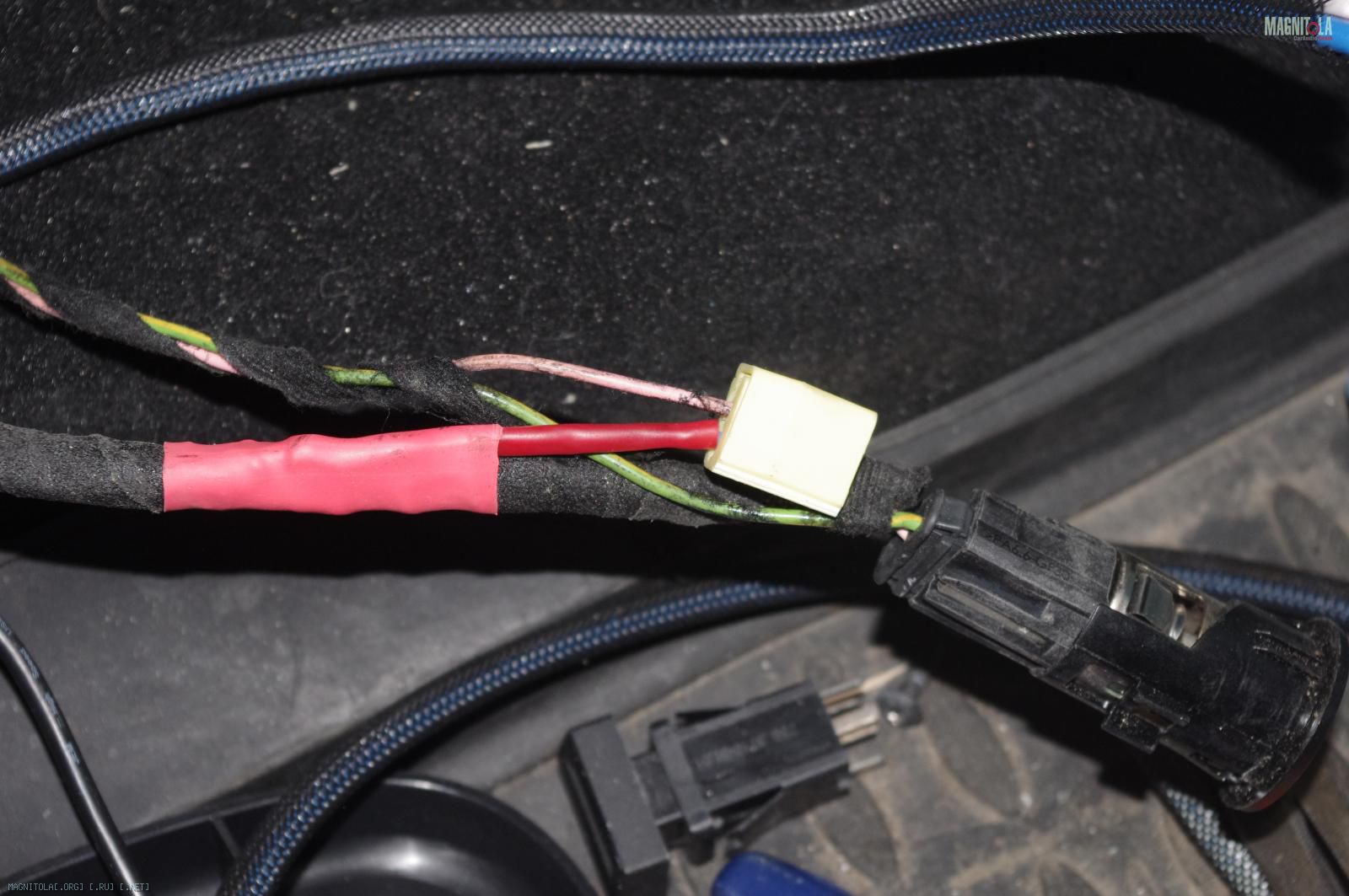

Включаться система должна в положении ключа АСС. +12 вольт для этого в Ситроене можно взять с цепи прикуривателя. Я для этого использовал специальные колодки
Вложение 775792

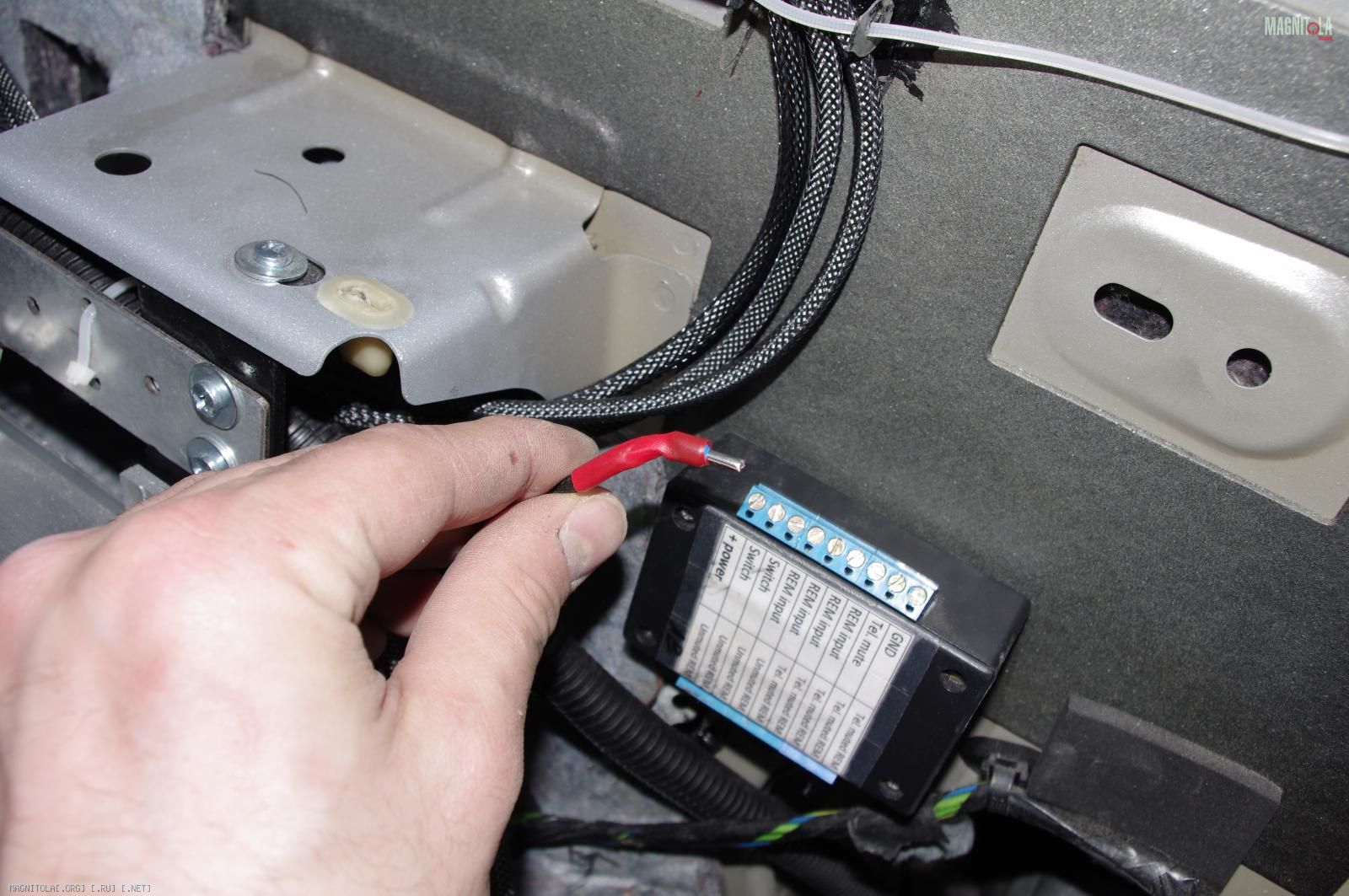

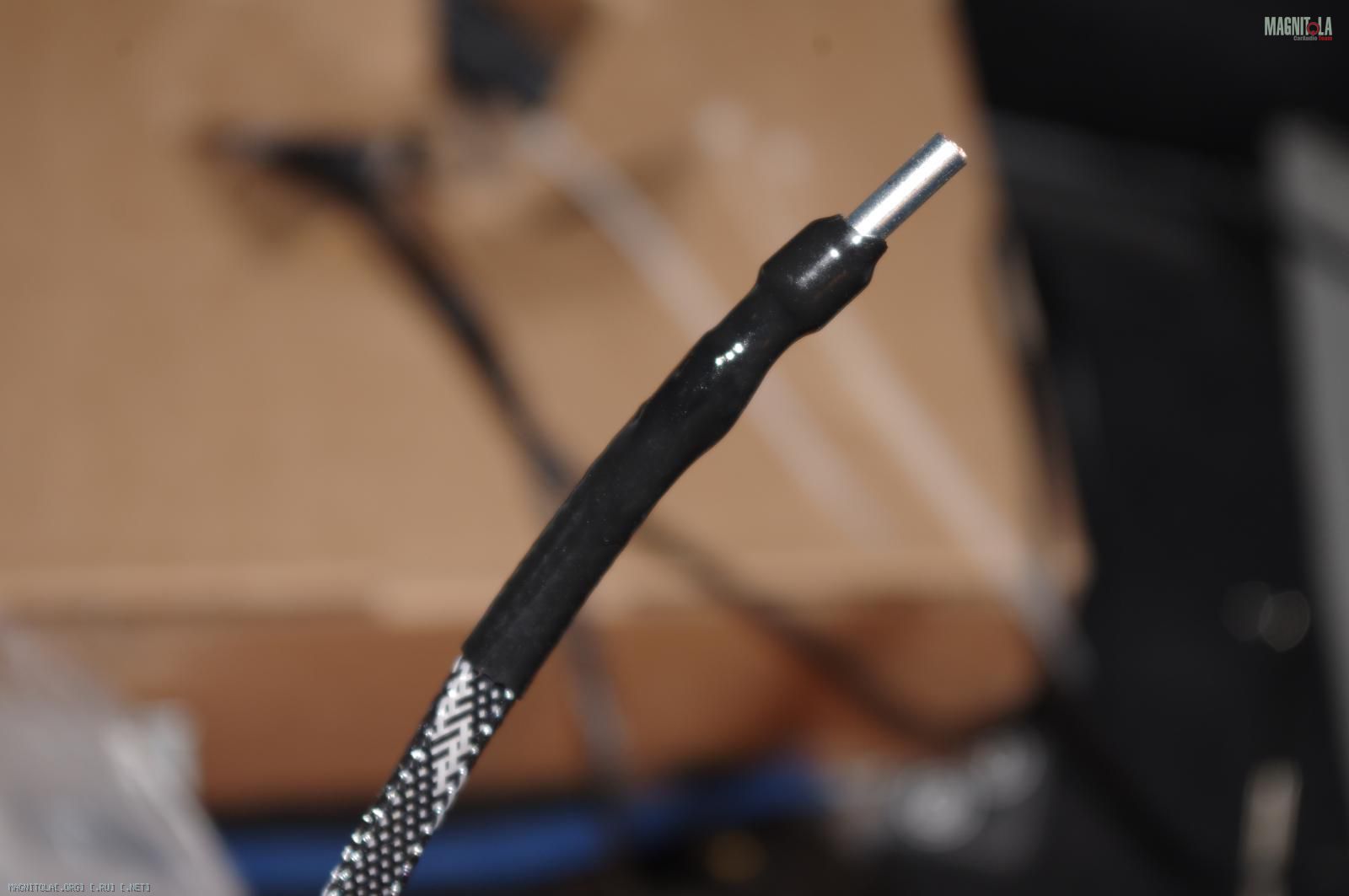

Для подключения проводов к коробочке раздачи ремоутов оконцовывал их в НШВИ
Вложение 775794 Вложение 775796

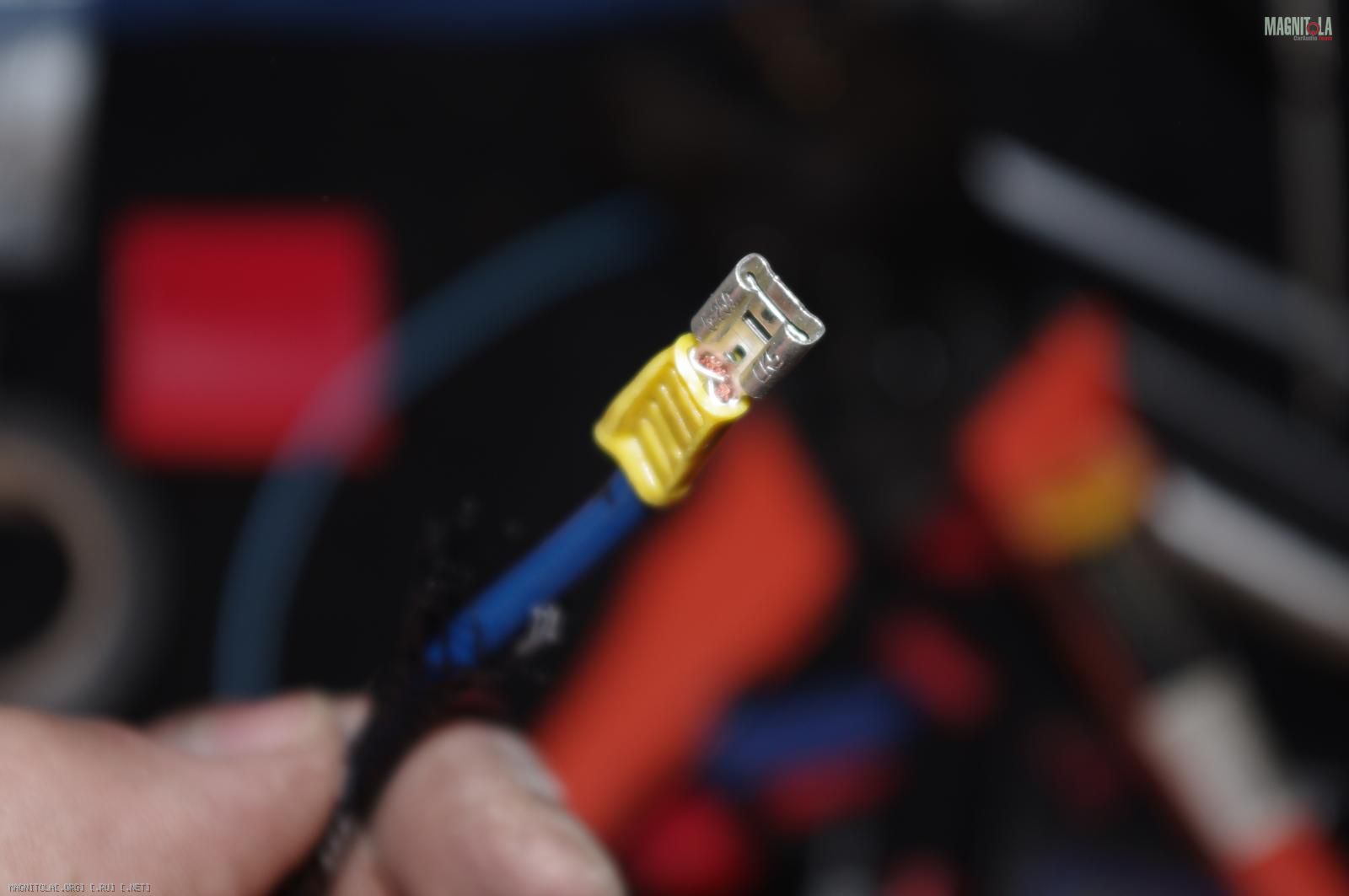

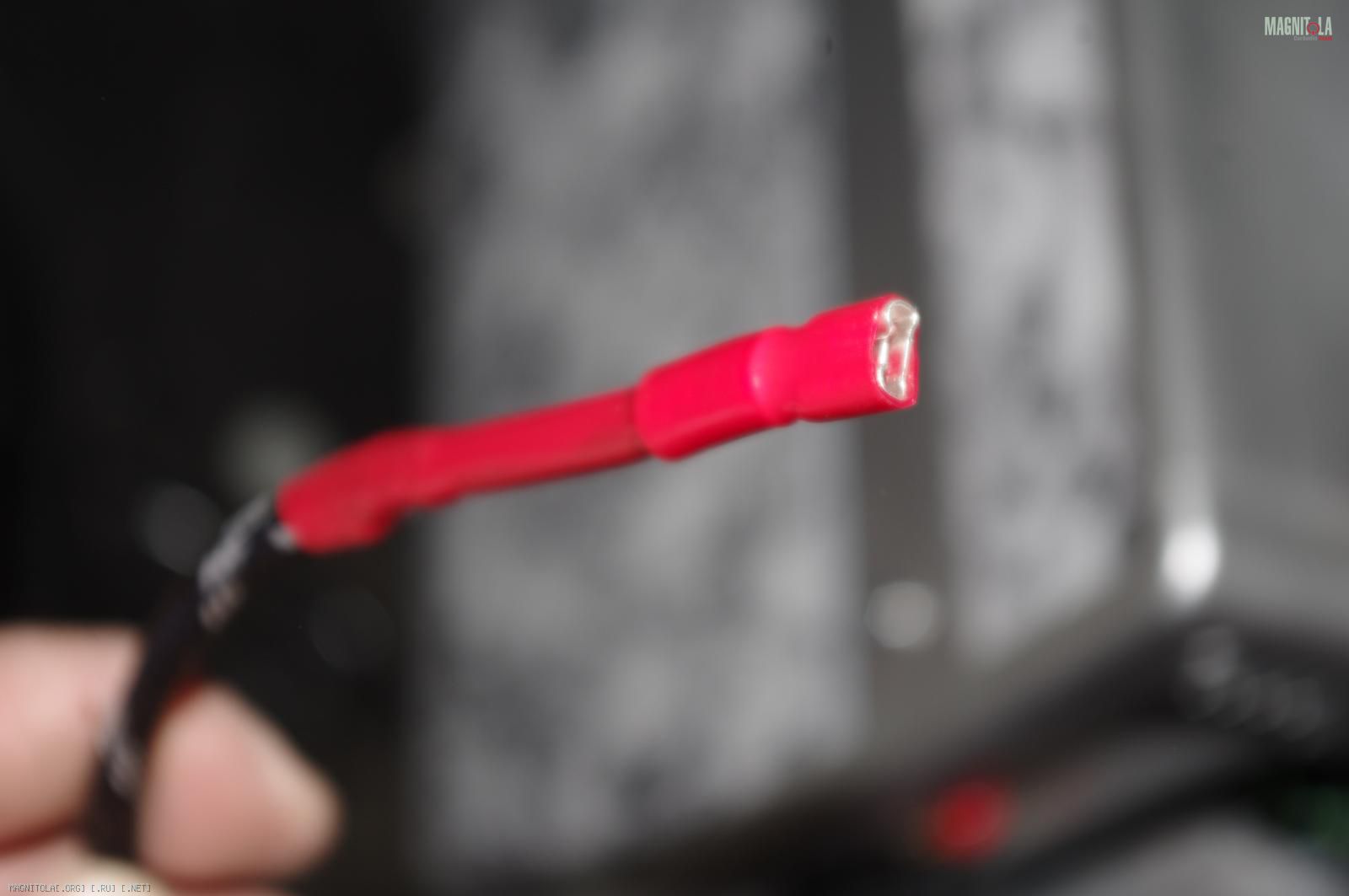

а для подключения питания к слаботочному распределителю обжимал концы клеммами под лопаточки
Вложение 775810 Вложение 775812

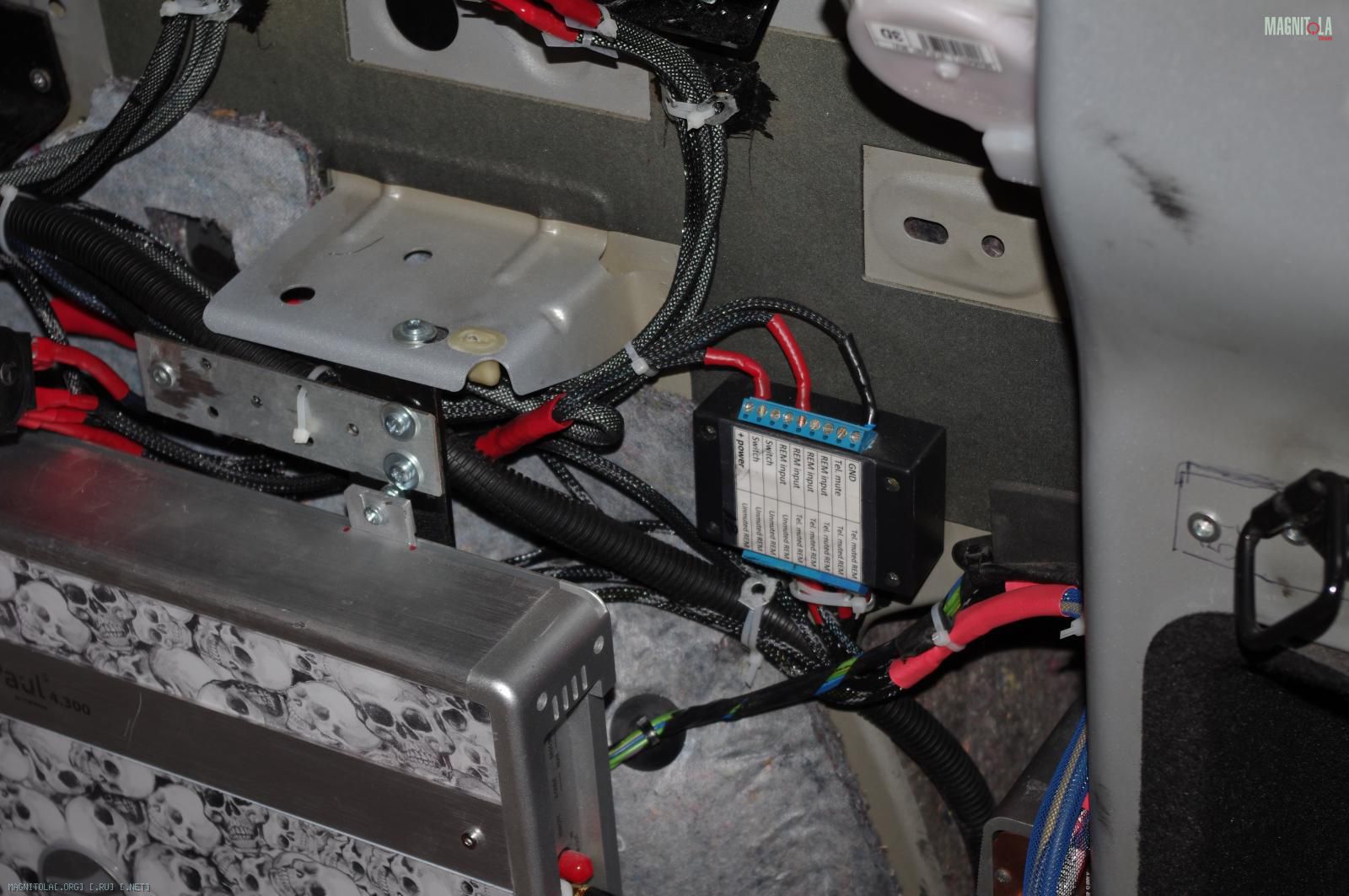

На вход коробчки ремоутов (сверху) подано: питание (+12 воль и масса) и АСС с прикуривателя. На выход (снизу) подключены усилки (в разъёмы tel.mute rem - планирую установку bluetooth гарнитуры), процессор и комп (в разъёмы unmuted rem, чтобы при звонке отключались только усилки, но не проц с компом)
Вложение 775814

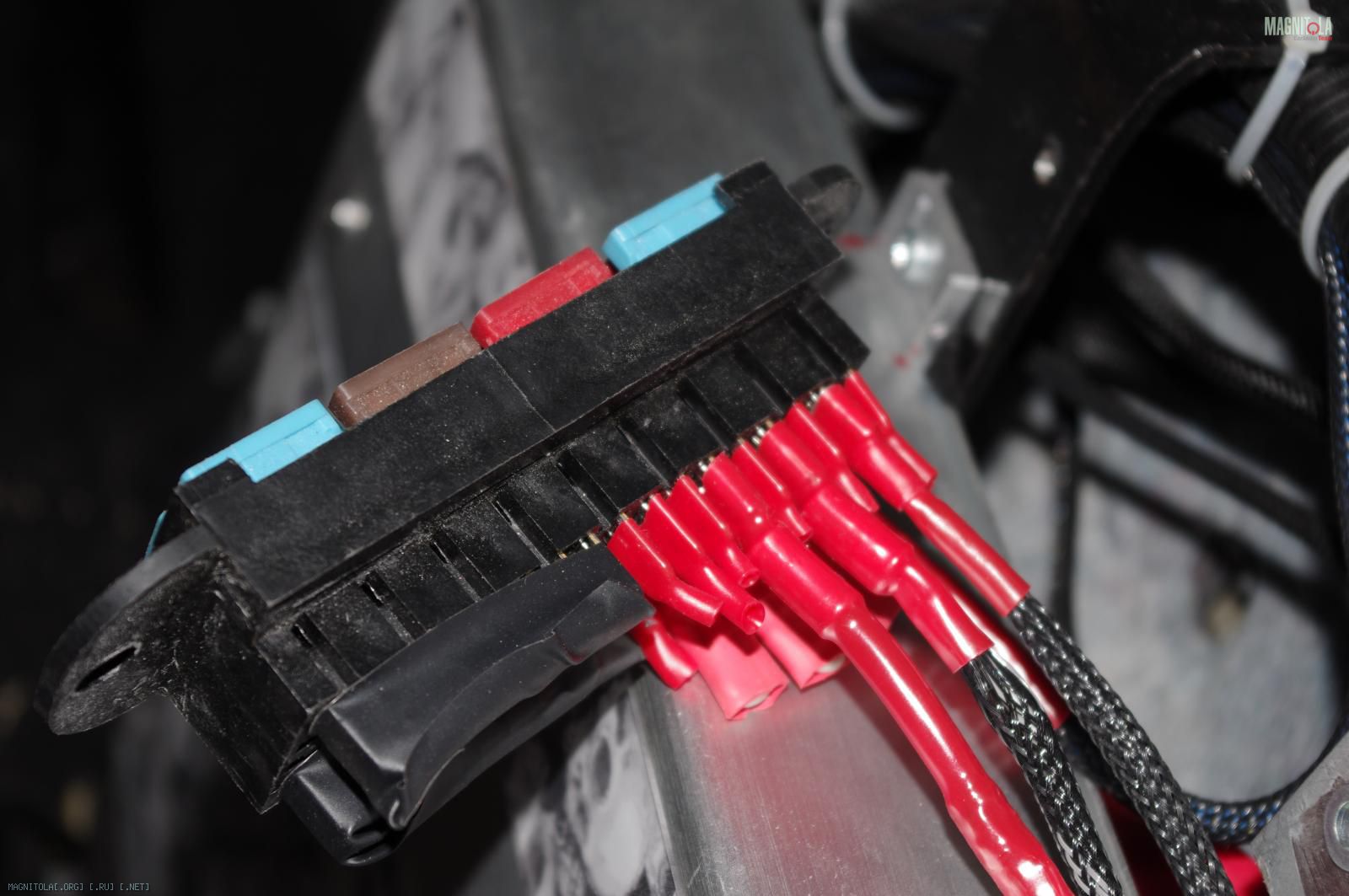

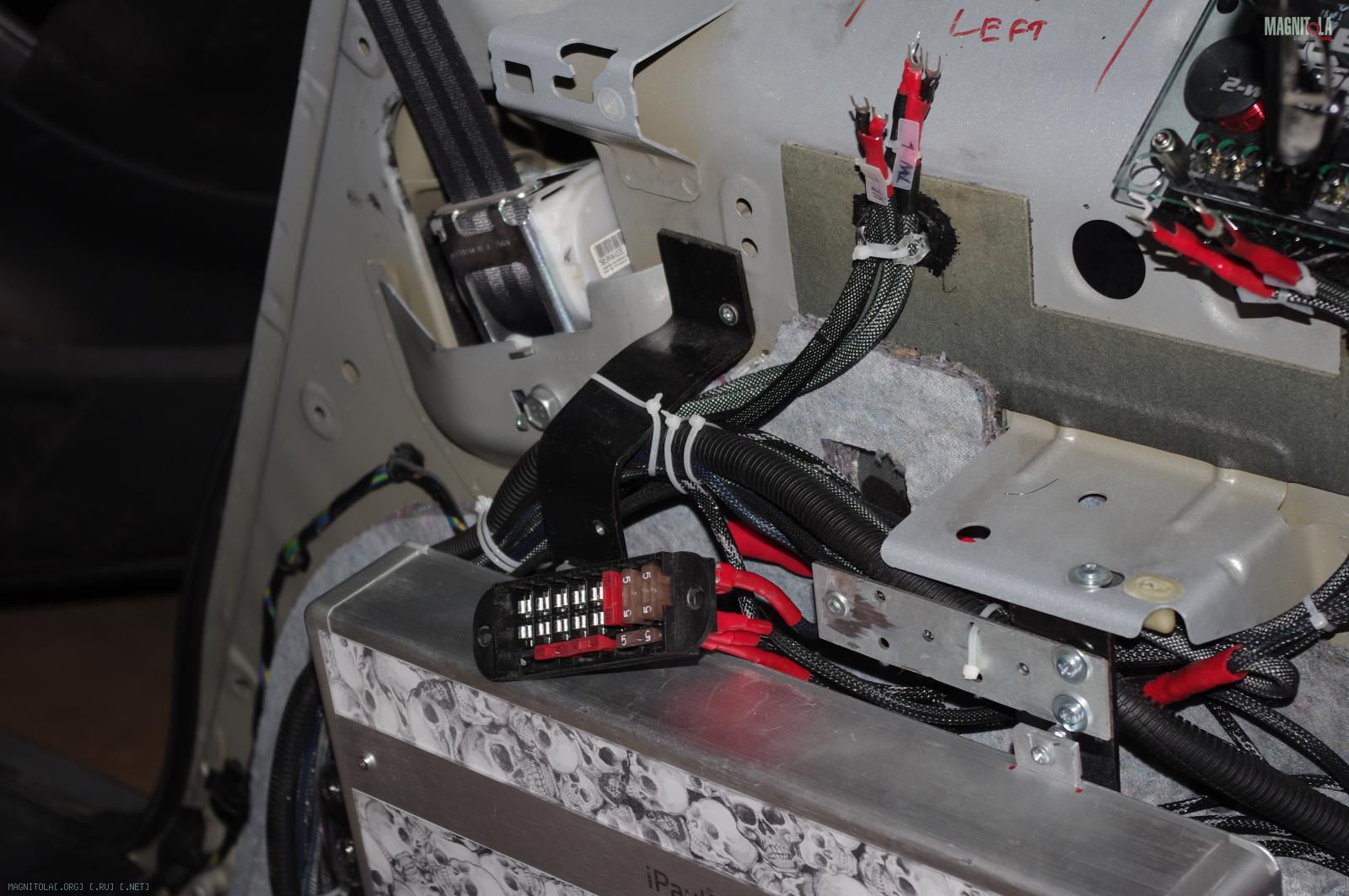

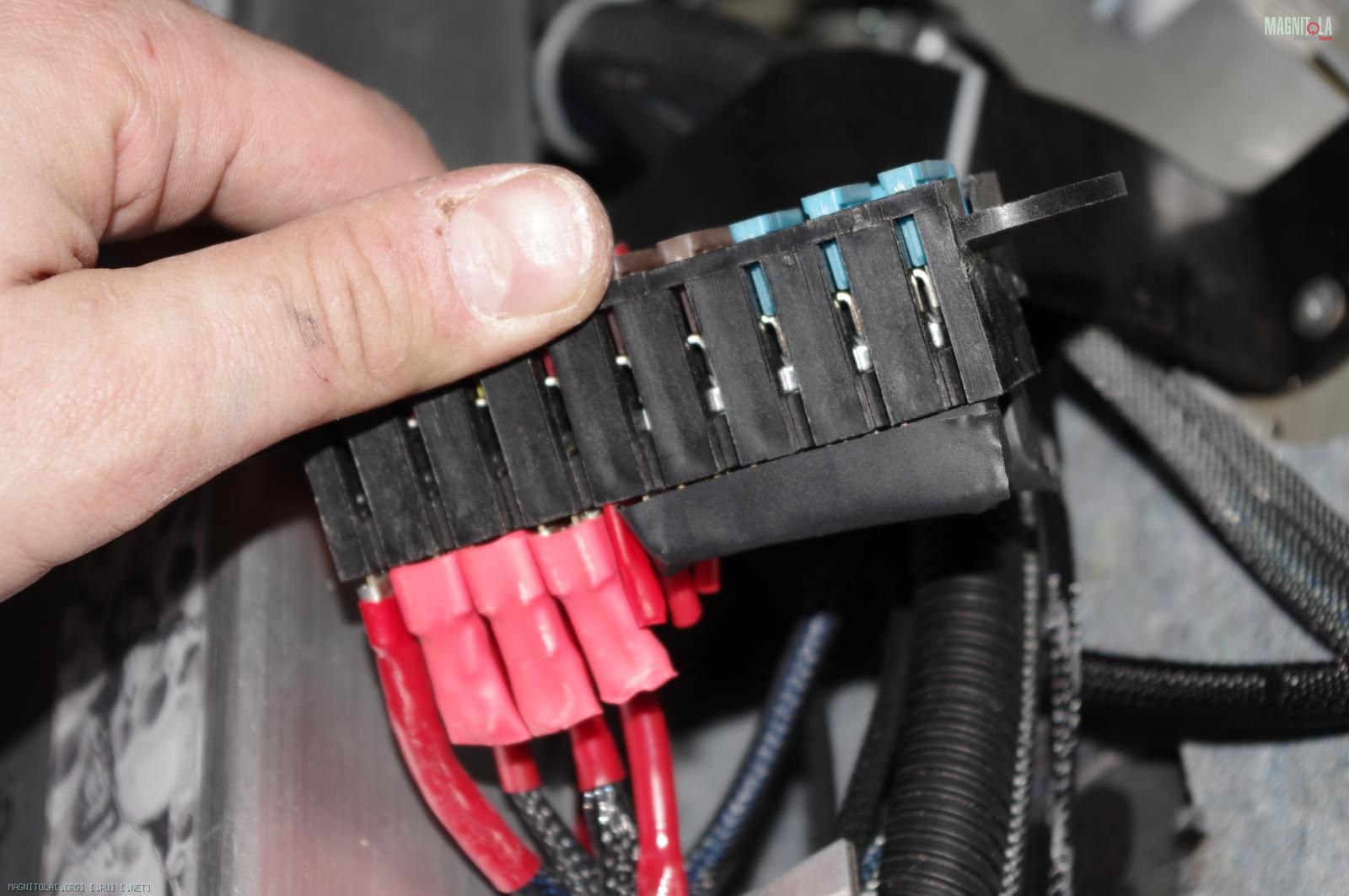

На выход слаботочного распределителя подключены: коробочка ремоутов, комп и проц
Вложение 775816 Вложение 775818 Вложение 775820

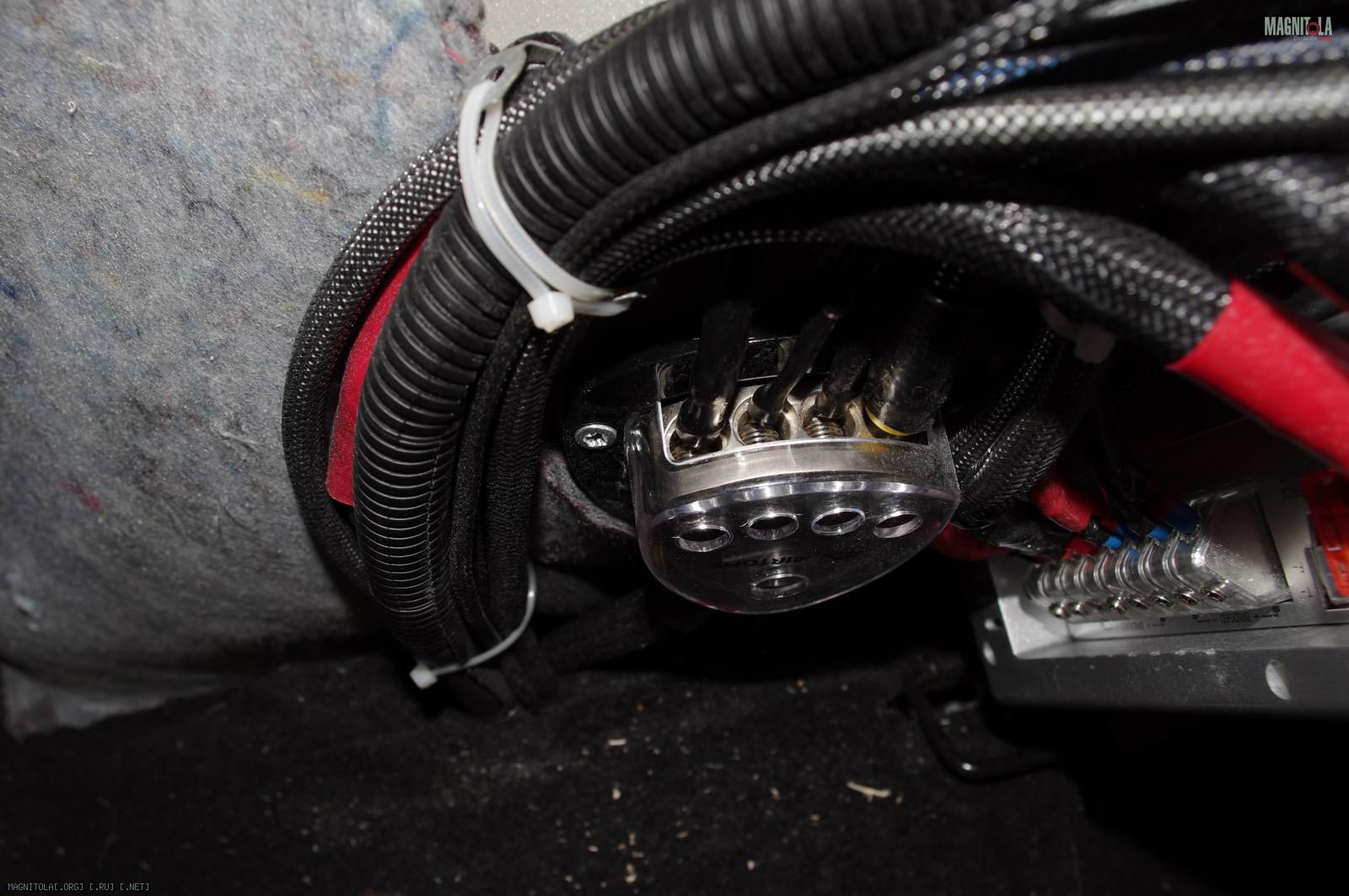

На выход минусового дистриба правого борта подключены: коробочка ремоутов, комп, проц и усилитель
Вложение 775822

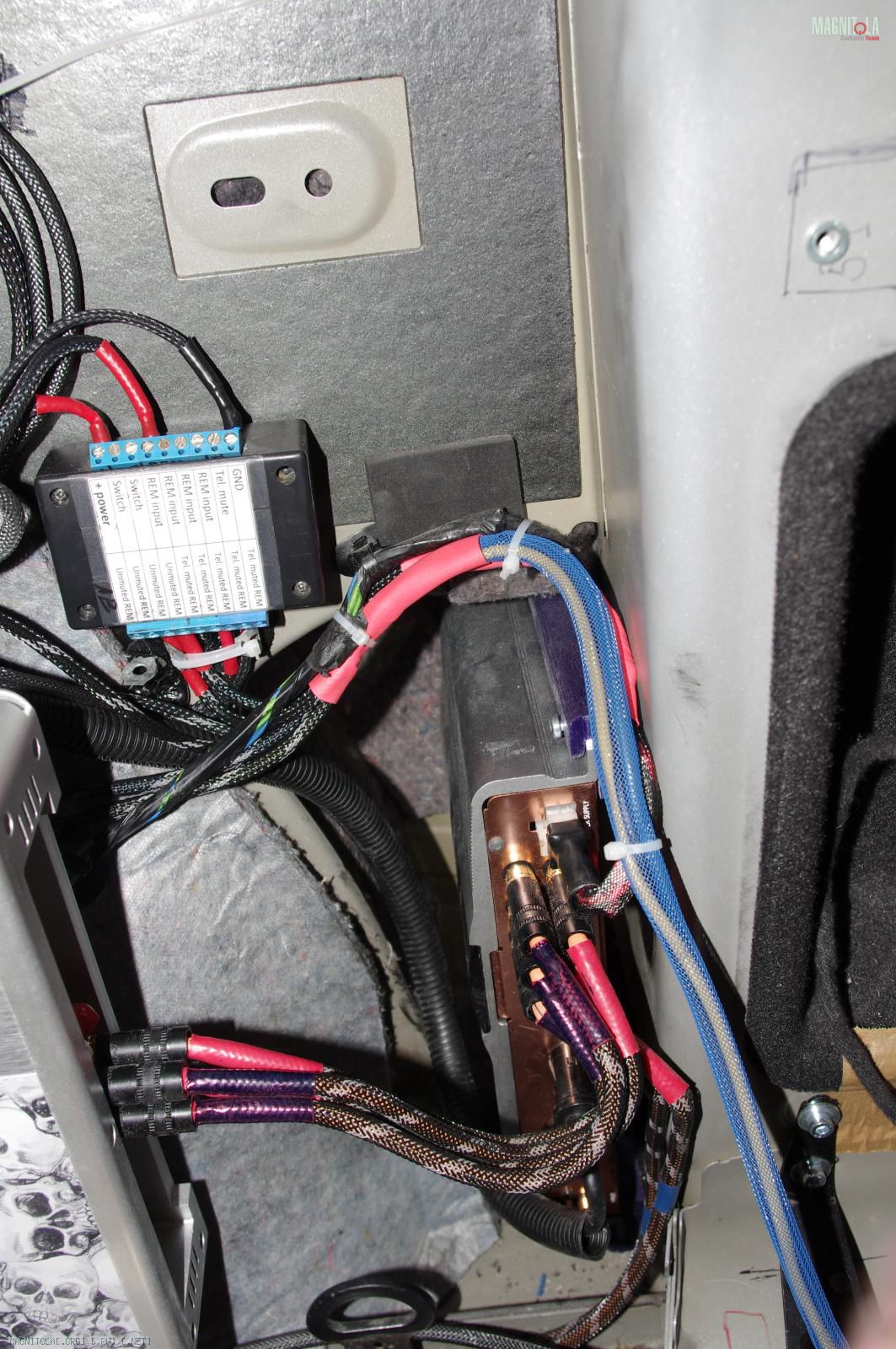

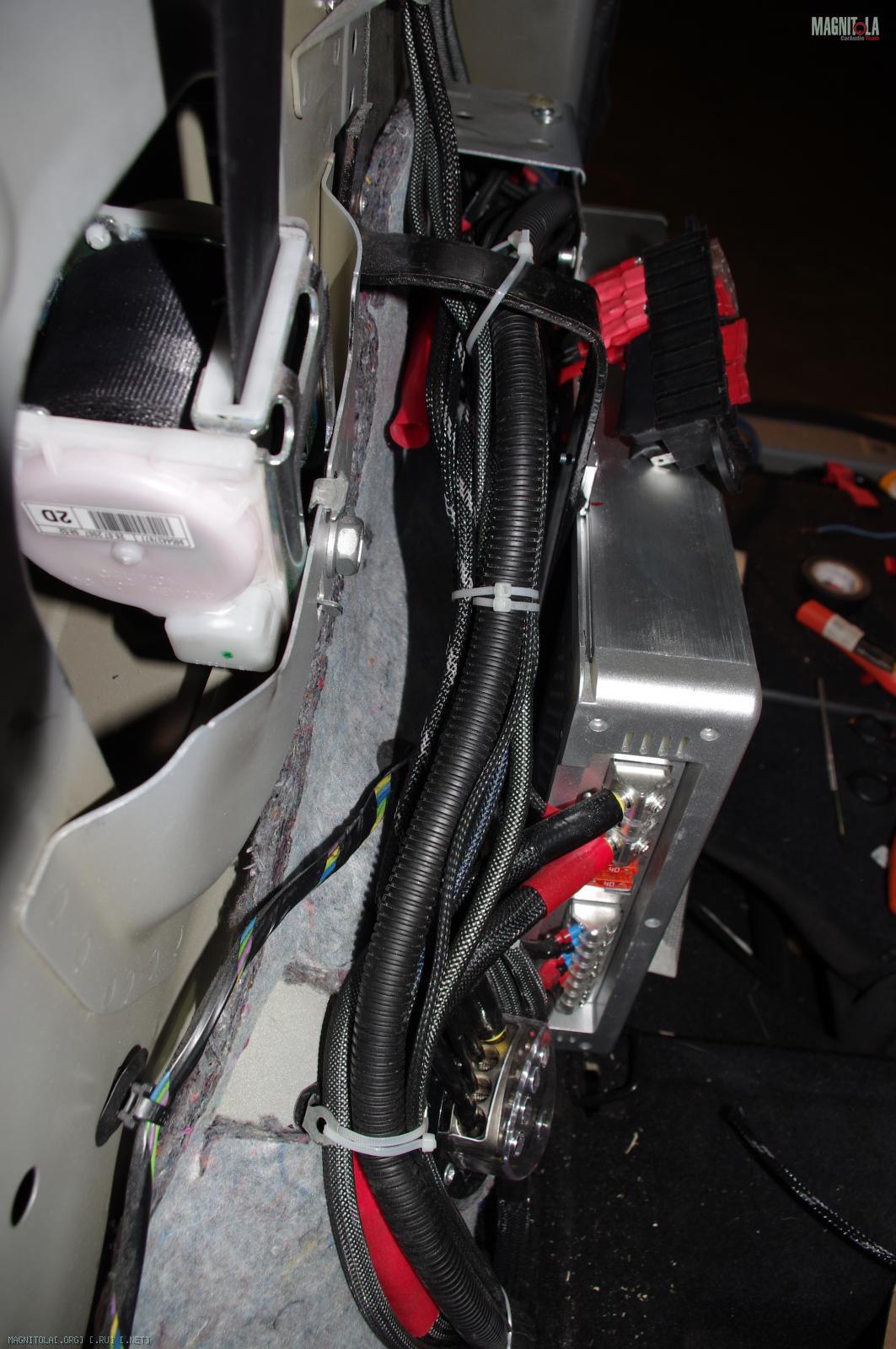

Ну и провода подстянул стяжками к кузову (через ранее приклеенные площадки) и к монтажным элементам усилителя
Вложение 775824 Вложение 775828
В принципе, после этого система была готова к запуску. Но я не рассказал ещё об одной части работ.
