Не уменьшит ли дополнительная вторичка напряжение на существующей вторичке? Т.Е. Я не поврежу УМ?

---

При слаботочном потреблении особо не скажется,не думаю,что трабл жрёт серьёзные амперы по току.

Цитата:

---

Сообщение от tigeross

И можно дальнейшую линию разводки?

---

Если расскажете,как рисовать на компе,тогда нарисую,но я в этом не разбираюсь и не умею это в онлайне делать,как и в автономе тоже.Не дано мне этого,к сожалению.На бумаге смогу реализовать,но это не по современному будет,к сожалению.,:wink3:
С удовольствием научусь,если Вы мне поможете с этим вопросом.Я в основном все вопросы на рабочем столе решаю,но не компа,а с приборами.,

Цитата:

---

Сообщение от gena60

Если расскажете,как рисовать на компе,тогда нарисую,но я в этом не разбираюсь и не умею это в онлайне делать,как и в автономе тоже.Не дано мне этого,к сожалению.На бумаге смогу реализовать,но это не по современному будет,к сожалению.,
С удовольствием научусь,если Вы мне поможете с этим вопросом.Я в основном все вопросы на рабочем столе решаю,но не компа,а с приборами.,

---

Можно фото с бумажкой, тут люди не гордые, спасибо скажут и разберутся :)

Цитата:

---

Сообщение от gena60

Если расскажете,как рисовать

---

Просто ручкой на тетрадном листе и сфотать...

Цитата:

---

Сообщение от tigeross

Просто ручкой на тетрадном листе и сфотать...

---

Хорошо,засветло нарисую и выложу фото....- сегодня темно рисовать уже и зрение не позволяет видеть....,

Цитата:

---

Сообщение от gena60

Хорошо,засветло нарисую и выложу фото

---

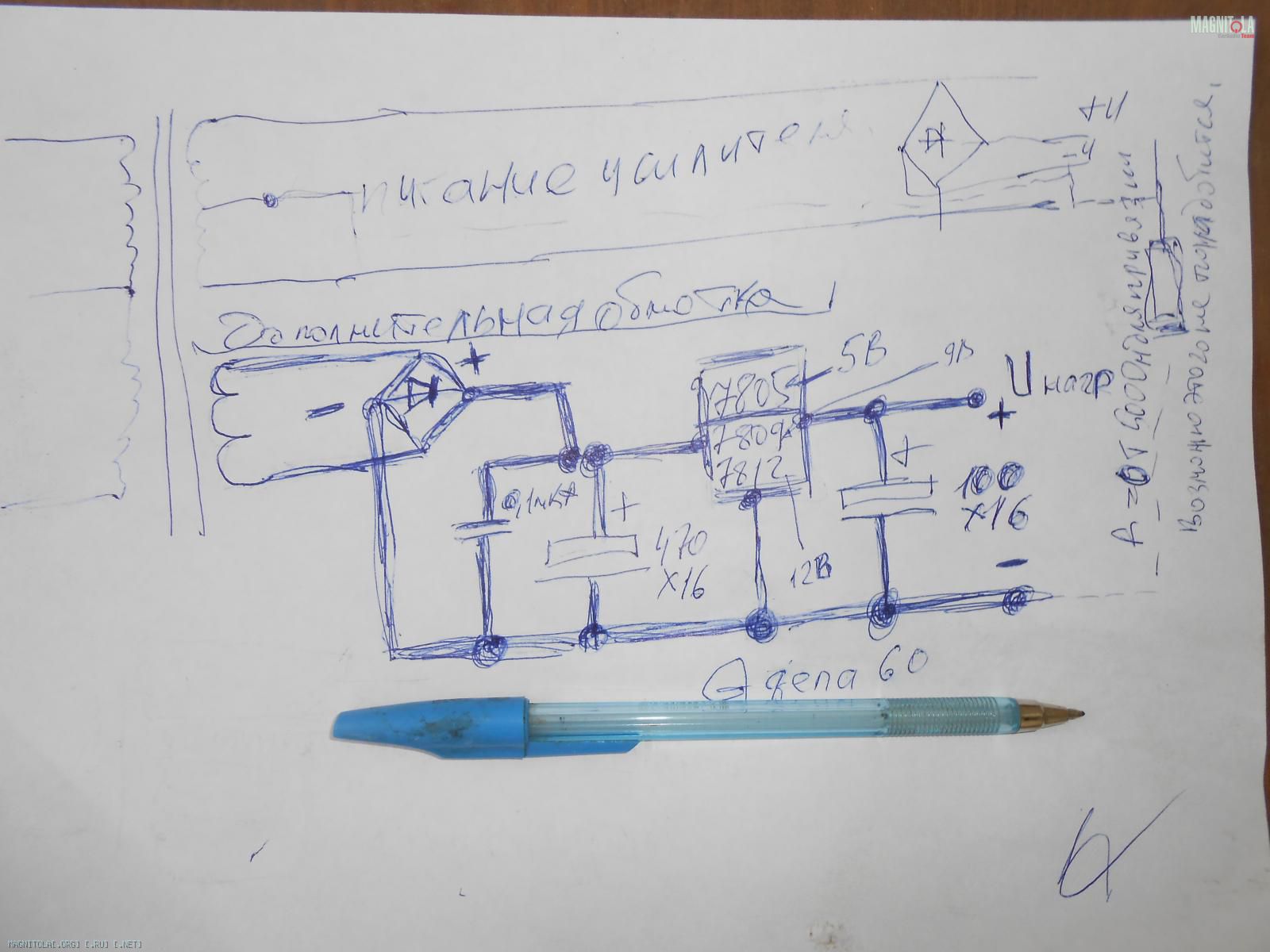

Вложение 880792

gena60, спасибо за схему. Теперь готов задать вопросы.
1. Провод для вторички можно 0.5мм2? Нагрузка меньше 500мА., т.к. хватило для работы с USB выхода ноута.
2. Диодный мост из каких диодов (модельку).
3. Сколько примерно витков должно получиться на нем Вложение 881776
4. Меньше витков если делать на 5В или 12В.
Остальное вроде понятно.

Цитата:

---

Сообщение от tigeross

1. Провод для вторички можно 0.5мм2? Нагрузка меньше 500мА., т.к. хватило для работы с USB выхода ноута.

---

Это уж очень много,для такого тока и 0,025 сгодится,смотрите наличие провода,который доступен в этом вопросе.

Цитата:

---

Сообщение от tigeross

4. Меньше витков если делать на 5В или 12В.

---

На 5В нужно меньше витков делать,чем на 12В-почти в два раза.

Цитата:

---

Сообщение от tigeross

2. Диодный мост из каких диодов (модельку).

---

Здесь нет особых ограничений,любые в наличии могут подойти,главное чтобы они были Шоттки.,

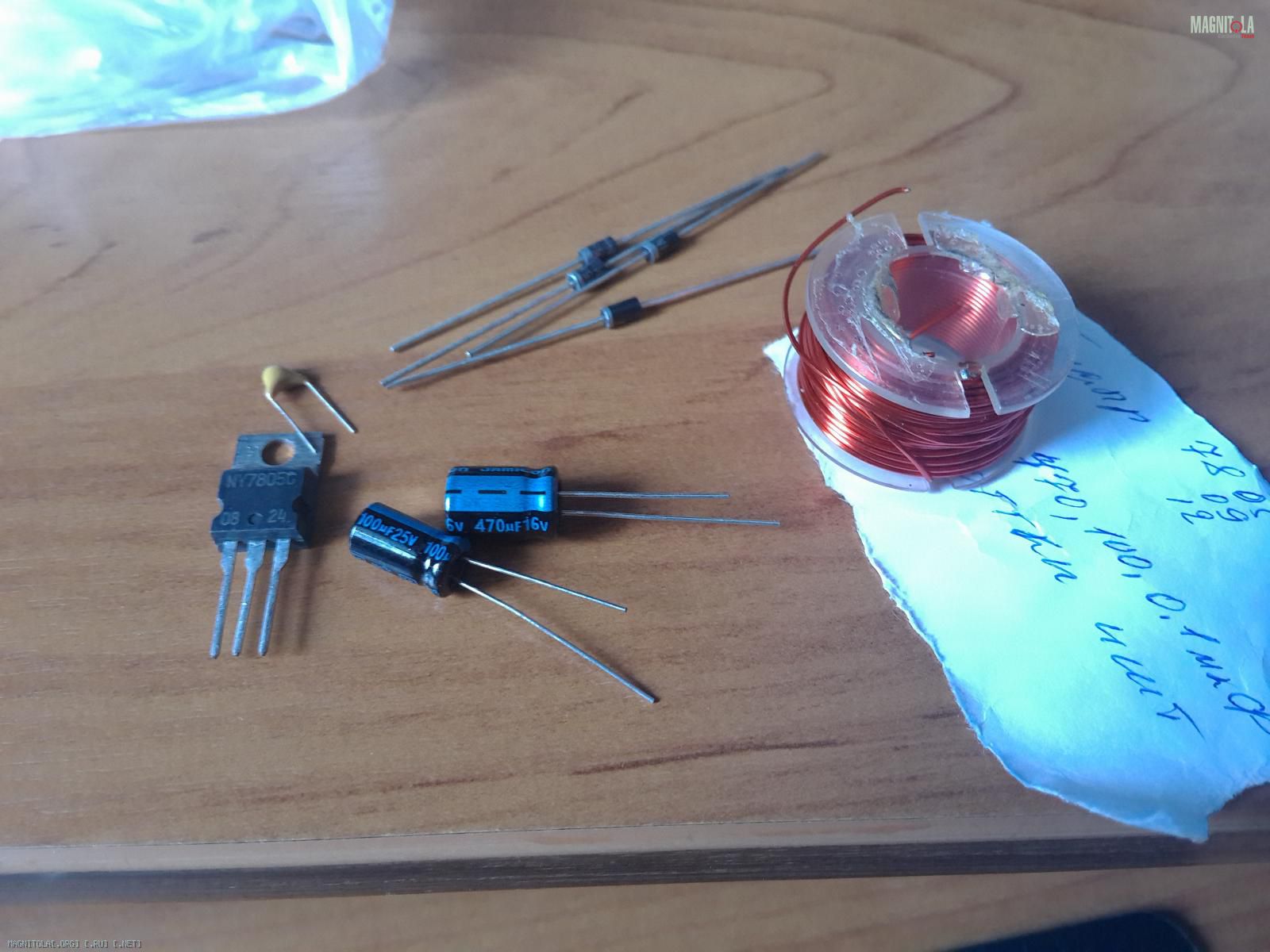

По дороге на обед зацепил комплектуху
Вложение 882060
Возник вопросик, стабилизатор будет греться (взял 7805)? Или все это добро можно будет в термоусадку закатать?

Цитата:

---

Сообщение от tigeross

стабилизатор будет греться (взял 7805)?

---

зависит от тока нагрузки и от входного напряжения. Стаб всё "лишнее напряжение" будет рассеивать в воздух. Например, дашь на вход 9 Вольт, на выходе получаешь 5В. Нагрузка 100мА. Лишне напряжение - 4 вольта. При токе в 100мА P=UI=4*0,1А=0,4Ватт. Но ты уверен, что при 5В проц будет именно столько кушать на музыке (не в холостую)? Лучше прикрути к стабу кусочек люминьки или медяхи 15*20*5мм и уже всё это в термуху.

Кстати, нагрузочный резюк на выход ПНа в параллель питанию миниДСП на пяток кОм повесь. Так, ан всякий случай:)

Цитата:

---

Сообщение от fox proteus

Лучше прикрути к стабу кусочек люминьки или медяхи

---

Ок, стаб наружу и к корпусу УМ могу кинуть. Корпус на массу не звонится. Надо ли его изолировать от корпуса прокладкой термопроводящей?

Цитата:

---

Сообщение от fox proteus

нагрузочный резюк на выход ПНа в параллель питанию миниДСП на пяток кОм повесь.

---

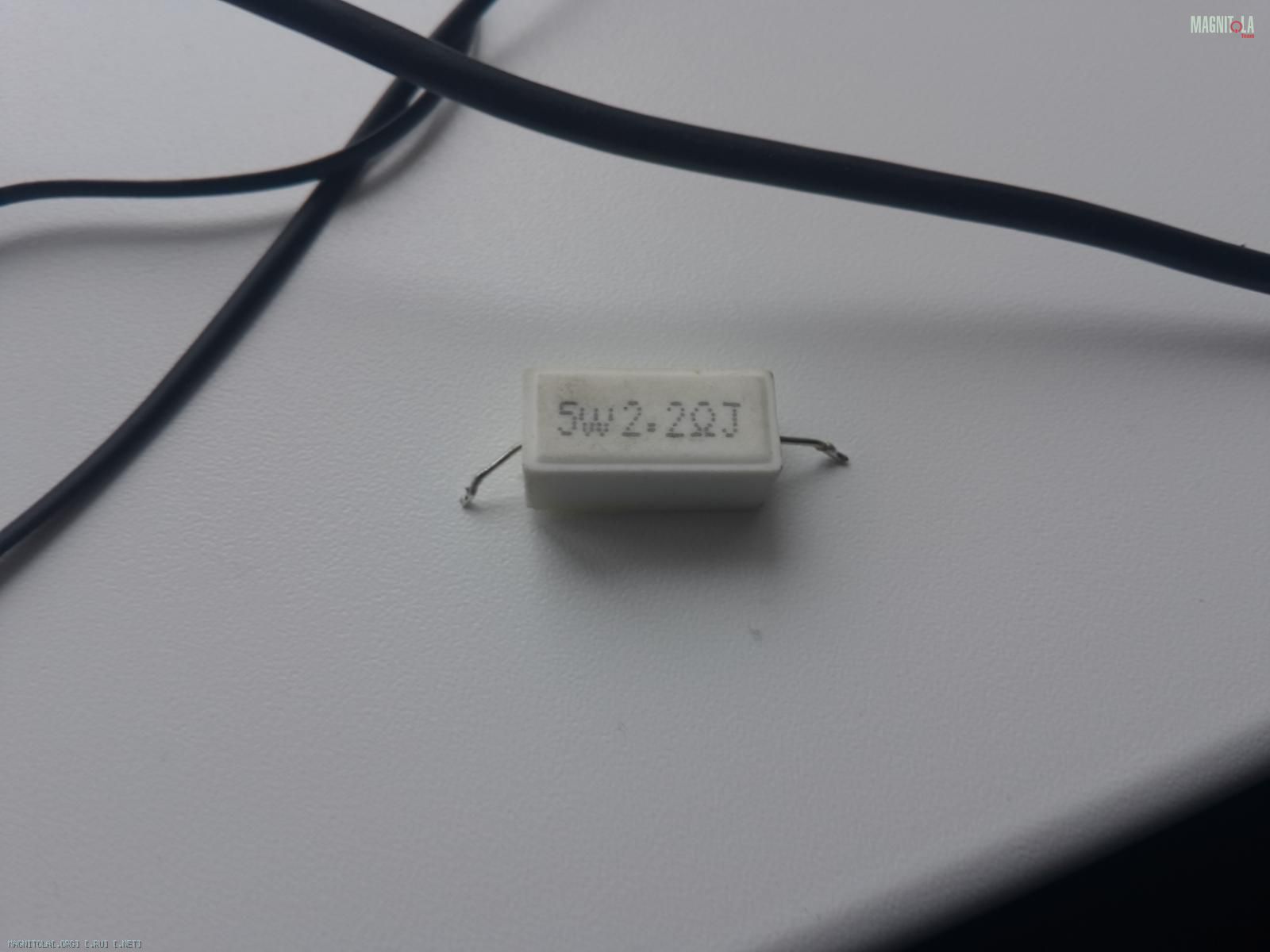

А такой пойдет
Вложение 882066
ОЙ, килоОмы... Значит это какой то маленький должен быть?

Цитата:

---

Сообщение от fox proteus

Но ты уверен, что при 5В проц будет именно столько кушать на музыке (не в холостую)?

---

На музыке хватало питания от порта ноута, тот просто от батареи работал. Диоды до 1А. Должен справиться.
