Мои отношения с Зафиркой Б...

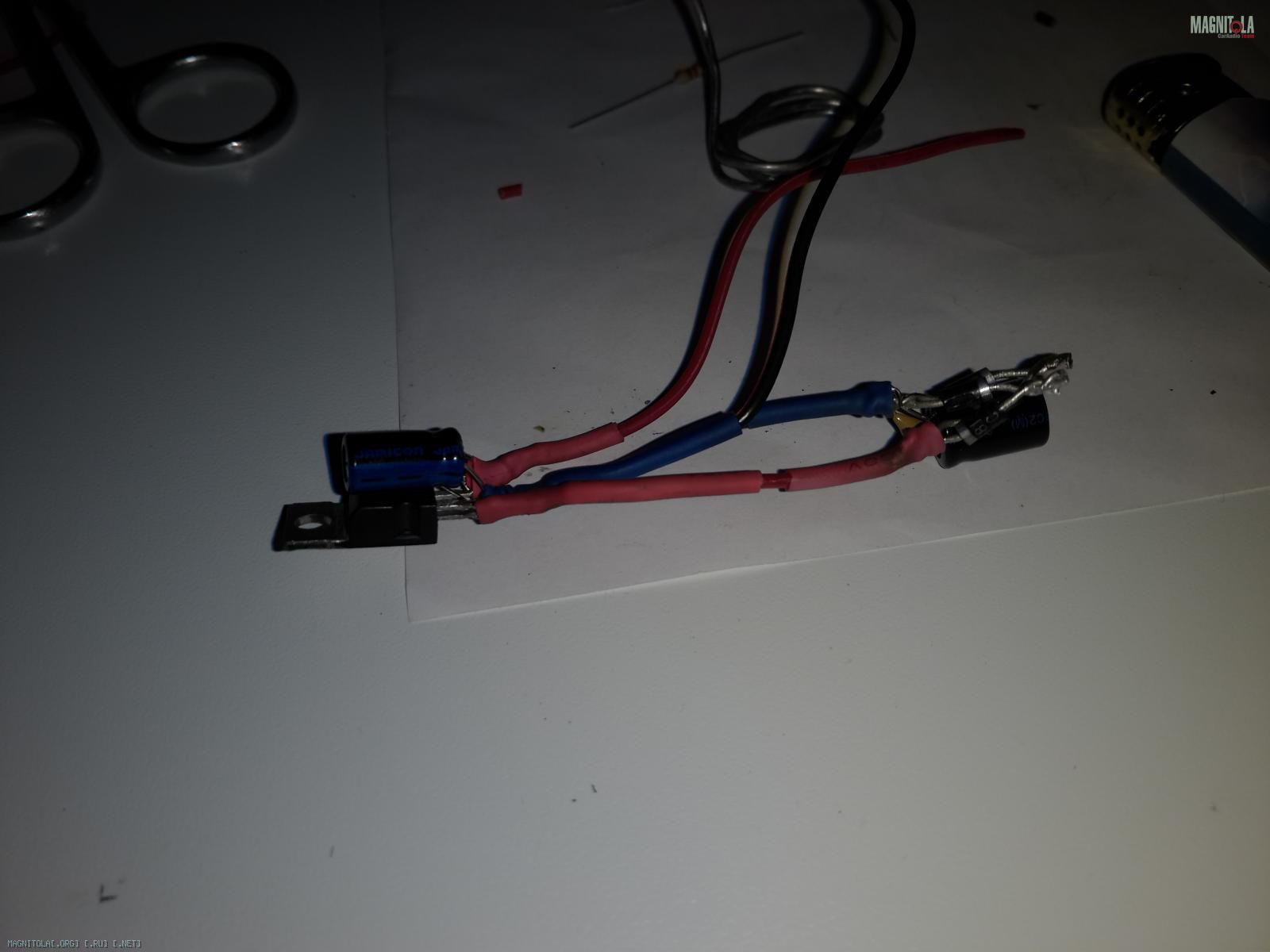

Наконец то дошли руки... Запаял я эту штучку. Как ее назвать? Выпрямитель?
Вложение 883036

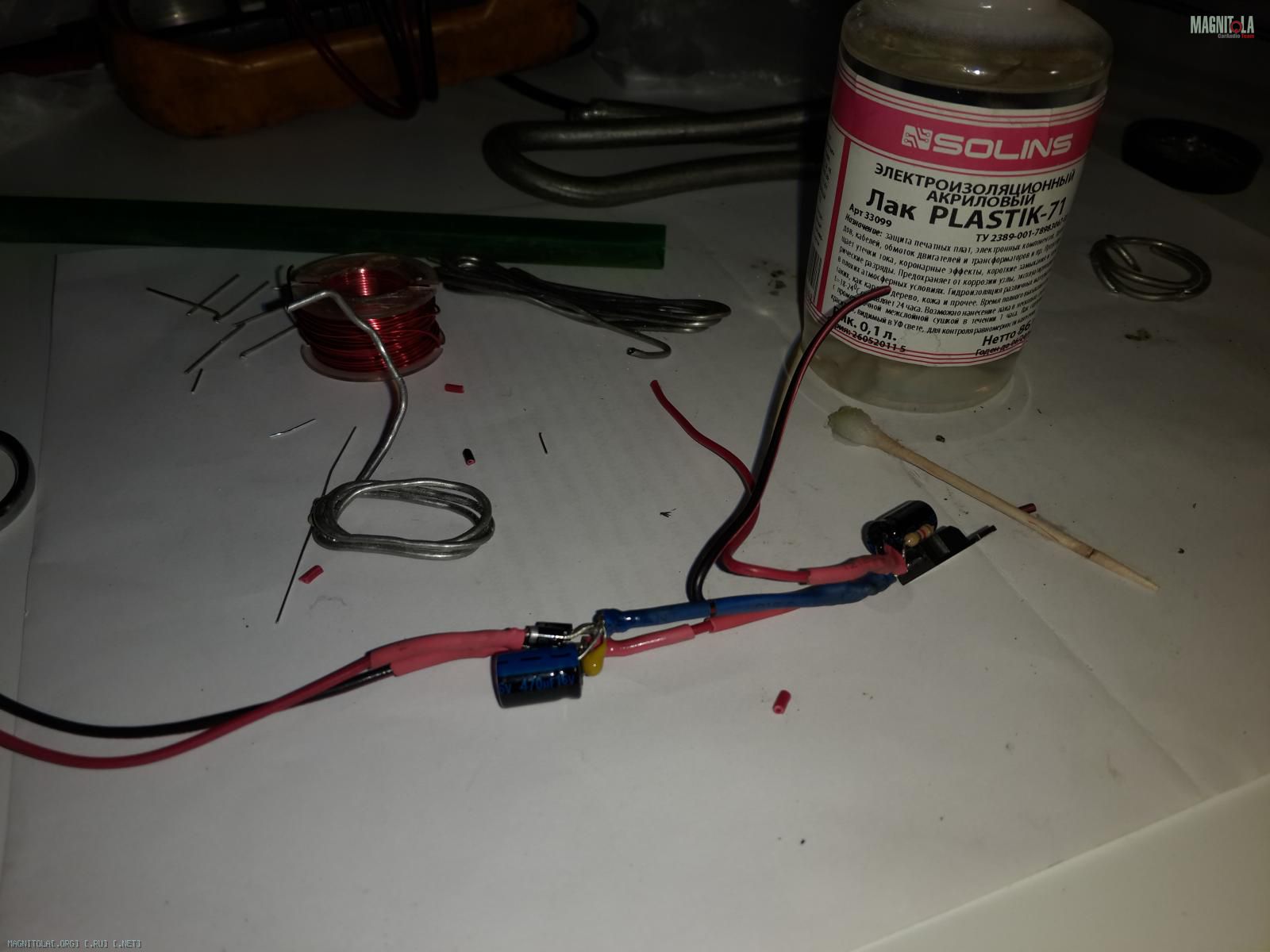

Все пайки протер спиртом и покрыл лаком
Вложение 883038

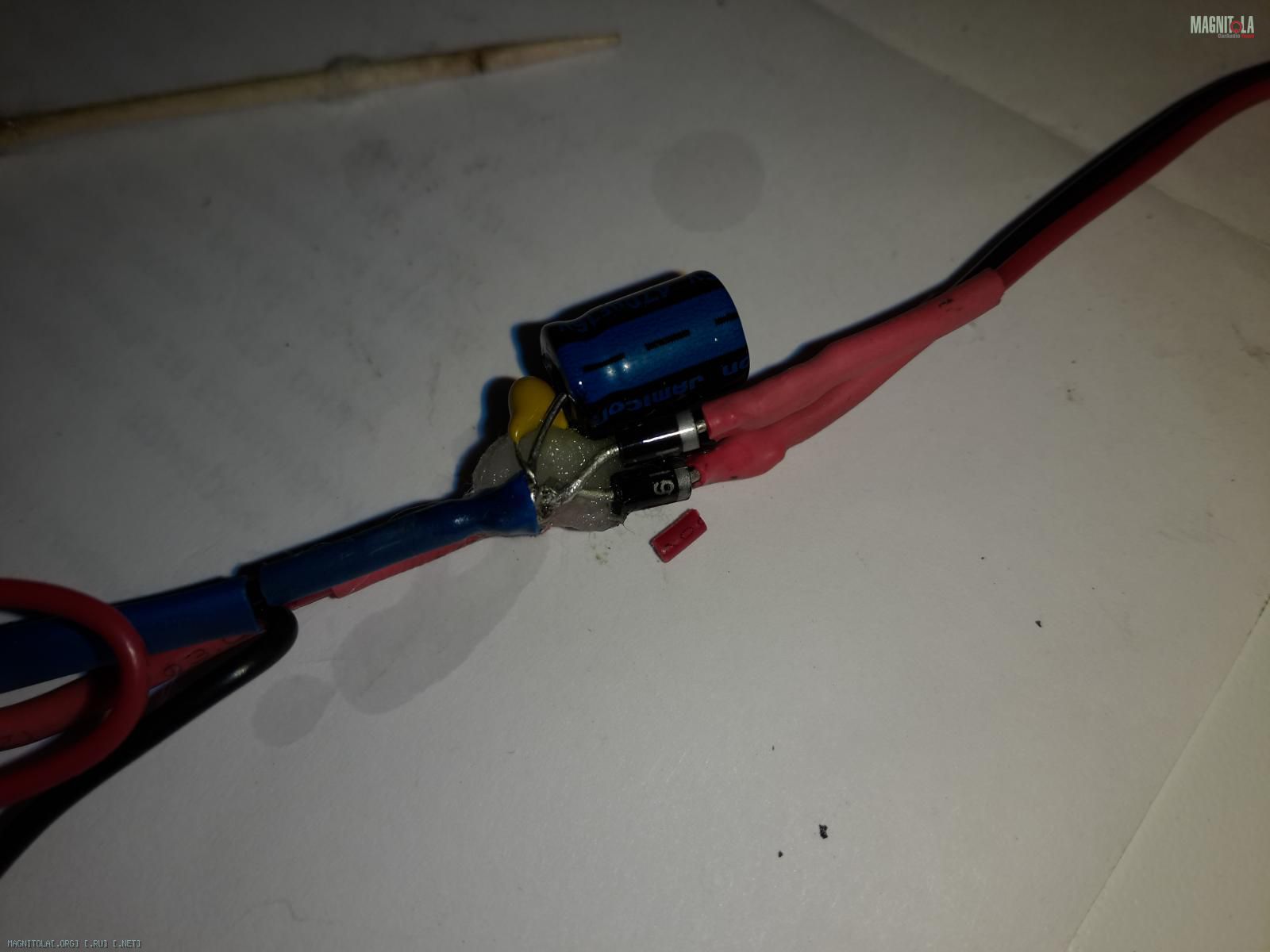

Где были близко оголенные проводники, проложил вату и залил лаком
Вложение 883040

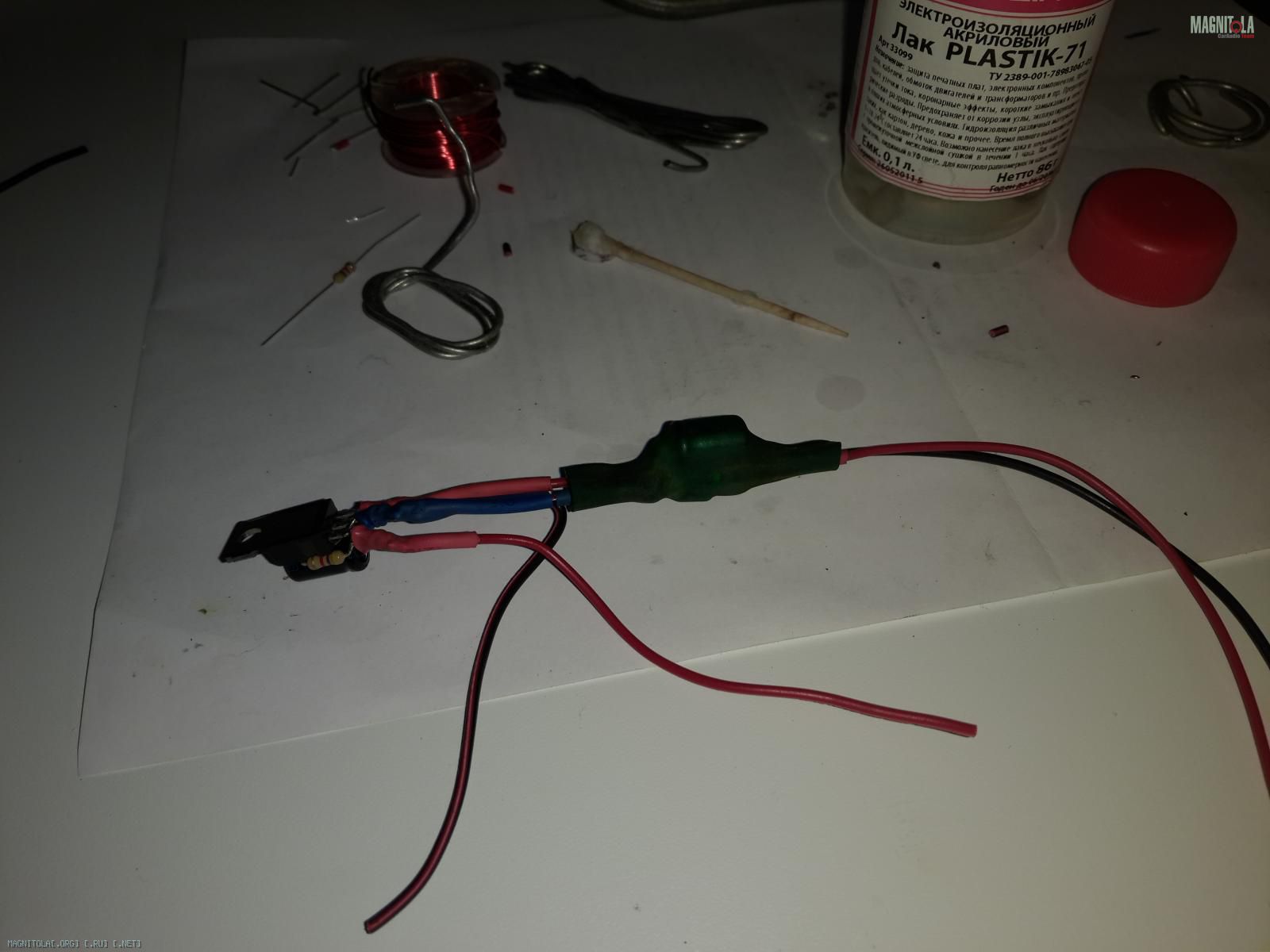

Конечный результат
Вложение 883042
Эту штуку проверить как то можно? До подключения в УМ к обмотке.
Мотать буду позже, надо с мыслями собраться...

Цитата:

---

Сообщение от tigeross

Эту штуку проверить как то можно? До подключения в УМ к обмотке.

---

Можно,если есть источник питания,даже если он и постоянного напряжения(только в пределе,не более 9В).Причём полярность не принципиальна и на диодный мост можно подавать без особой опаски(как в вышеприведённой схеме от обмотки трансформатора).Естественно не забыв измерить напряжение на выходе,чтобы оно было в расчётном пределе.,

Цитата:

---

Сообщение от gena60

Можно,если есть источник питания,даже если он и постоянного напряжения(только в пределе,не более 9В).Причём полярность не принципиальна и на диодный мост можно подавать без особой опаски(как в вышеприведённой схеме от обмотки трансформатора).Естественно не забыв измерить напряжение на выходе,чтобы оно было в расчётном пределе.,

---

Результаты испытаний.

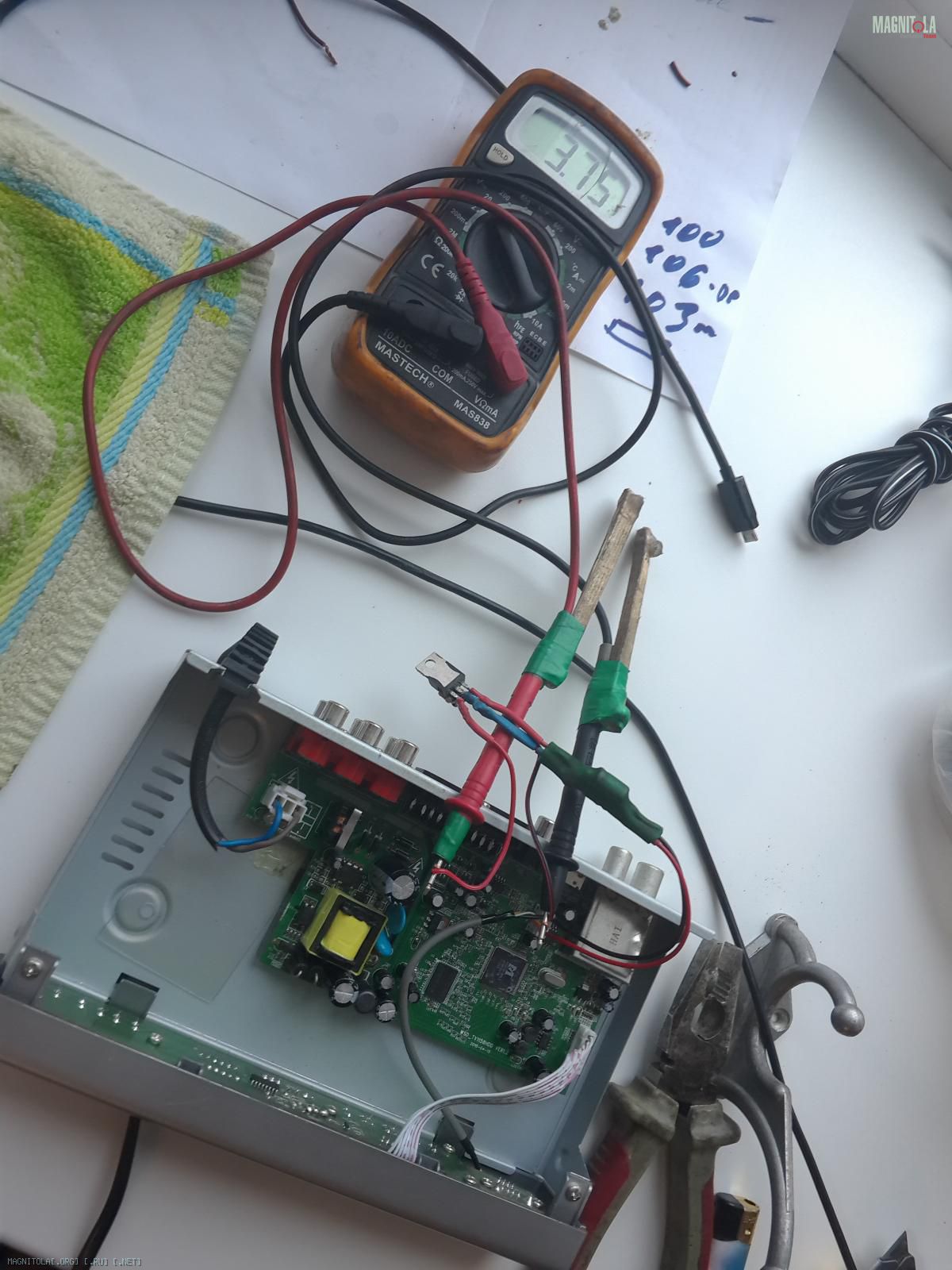

Метался по квартире в поисках источника. Попался на глаза приемник DVB-T. Нашел там 5.3В.
Вложение 883376

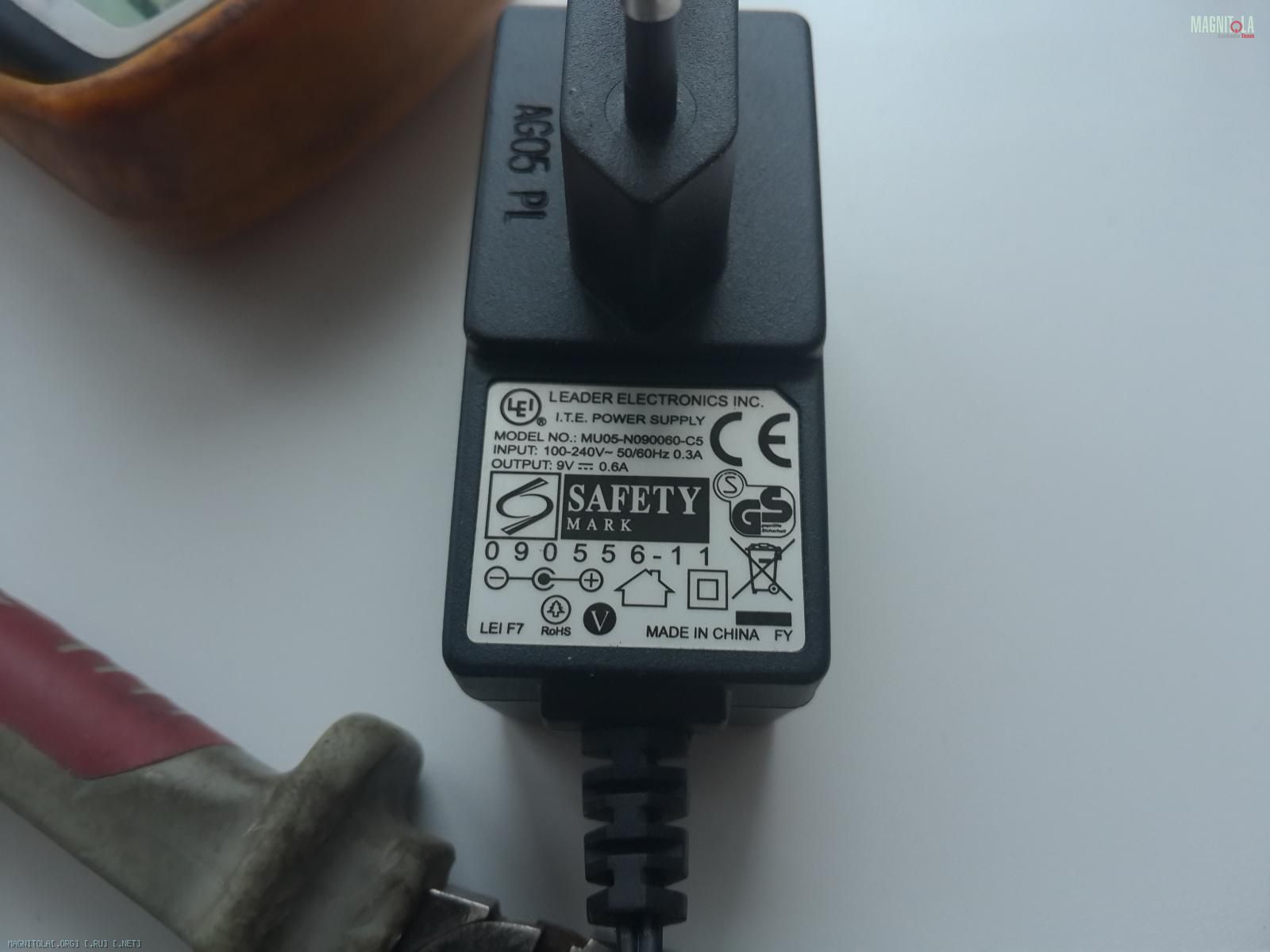

на выходе 3.75В. Маловато будет. Потом наткнулся на такой блочек

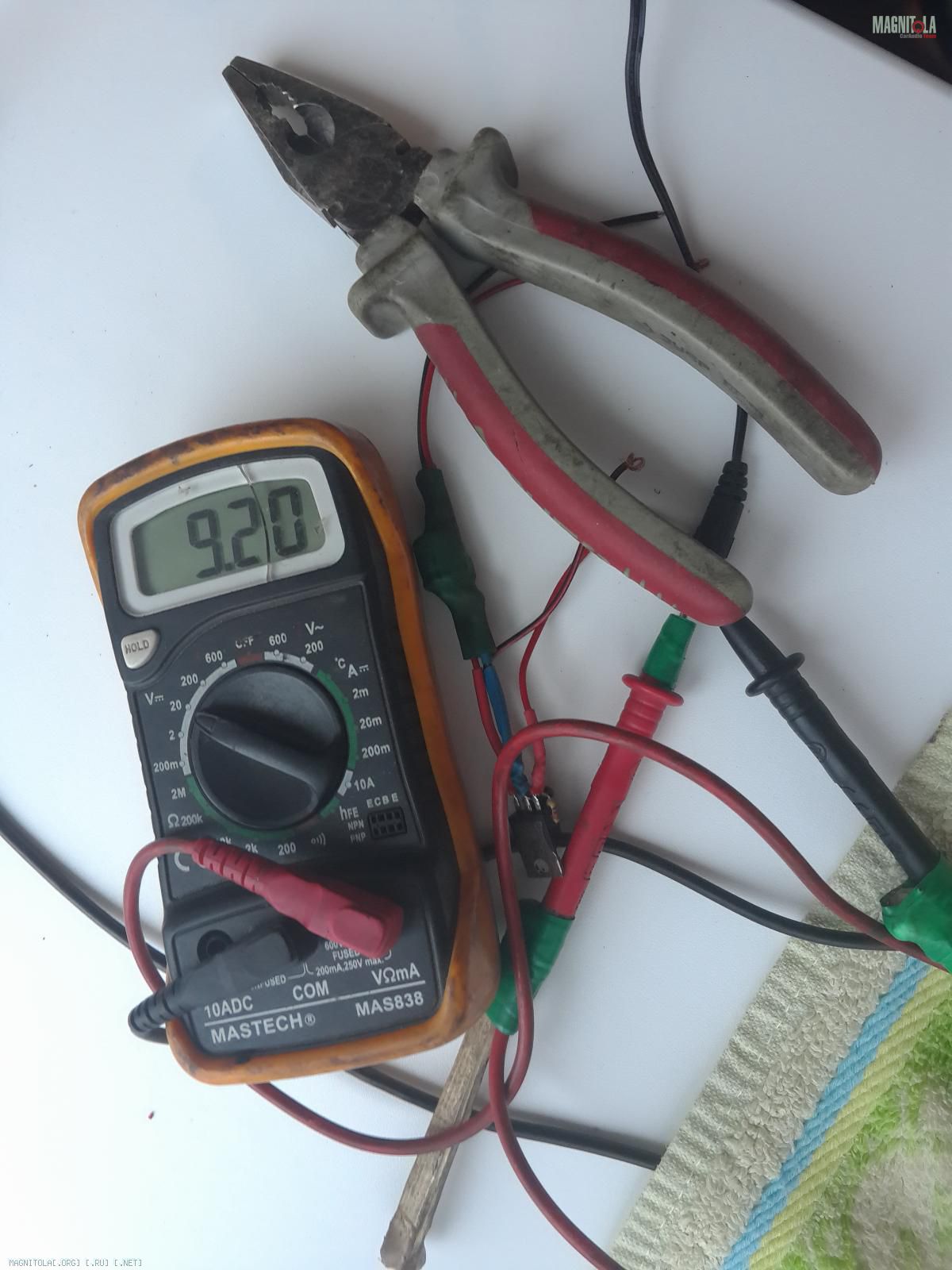

Вложение 883378 на выходе показывает 9.2В Вложение 883380

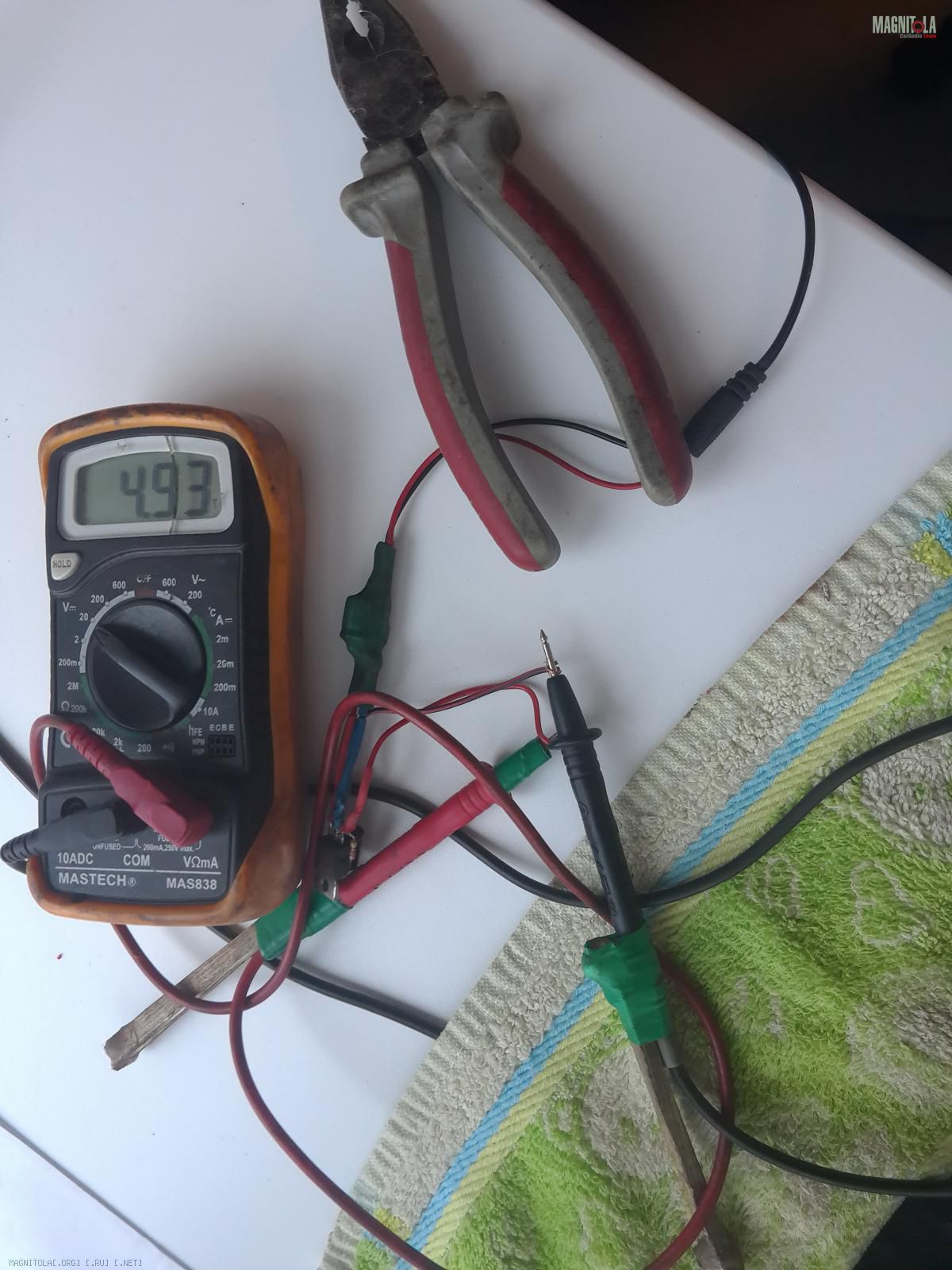

Подключаю Вложение 883382
На выходе 4.93В. Возможно источник слабоват. Значит надо мотать не менее7-8В. на транс?

Цитата:

---

Сообщение от tigeross

НиЧО себе темка, вы там на мате разговариваете))). Прочитал пару страниц и мосК лопнул.
Как я понял мне нужно собрать такую схемку Вложение 833520
К1 - можно слабенькую, а вот К2 - К5 20-30А.
По номиналу деталек не уверен, кто в теме подскажите.

Сегодня немного косметики. Закрепил MiniDSP и заменил провода на саб. Пустил ПВ3 в гофре
Вложение 833522Вложение 833524Вложение 833526

---

Сейчас поеду за детальками, тоже сделаю реле задержек для ИТУН. Отку взялась инфа что для реле K2-K5 нужно 20-30А. Вроде бы I=U/R=2*(22)/4=11A. Я понимаю, запас карман не жмет;)

Цитата:

---

Сообщение от slavka1010

Сейчас поеду за детальками, тоже сделаю реле задержек для ИТУН. Отку взялась инфа что для реле K2-K5 нужно 20-30А. Вроде бы I=U/R=2*(22)/4=11A. Я понимаю, запас карман не жмет;)

---

Честно говоря просто купил автомобильные, да и просто протупил. Можно было посттавить такие как К1.

Цитата:

---

Сообщение от slavka1010

Сейчас поеду за детальками, тоже сделаю реле задержек для ИТУН. Отку взялась инфа что для реле K2-K5 нужно 20-30А. Вроде бы I=U/R=2*(22)/4=11A. Я понимаю, запас карман не жмет;)

---

Я у себя на 35А ставил на весь Кранк джуниор (и на ИТУНные каналы и на Т-классные:))

Цитата:

---

Сообщение от tigeross

Подключаю
На выходе 4.93В. Возможно источник слабоват. Значит надо мотать не менее7-8В. на транс?

---

Почитай даташит на тот вид 7805, что ты использовал. Вероятно, 4,93В - это норма для неё.

Цитата:

---

Сообщение от fox proteus

Почитай даташит на тот вид 7805, что ты использовал. Вероятно, 4,93В - это норма для неё.

---

Аркадий рад снова услышать Тебя. Думал Ты отписался от этой темы… Как думаешь, для miniDSP не хватит напряжения? Там вроде до 4.5в.?

Цитата:

---

Сообщение от tigeross

Аркадий рад снова услышать Тебя. Думал Ты отписался от этой темы… Как думаешь, для miniDSP не хватит напряжения? Там вроде до 4.5в.?

---

Я думаю, надо было на 7809 делать и вторичку на 12-15В мотать (12 на заглушенную, 15 на заведенную). Но ты уже 7805 взял:)

Цитата:

---

Сообщение от fox proteus

Я думаю, надо было на 7809 делать и вторичку на 12-15В мотать (12 на заглушенную, 15 на заведенную). Но ты уже 7805 взял:)

---

А я думаю и на 7805 заработает;)

Цитата:

---

Сообщение от slavka1010

А я думаю и на 7805 заработает;)

---

Заработает:) Но на 7809 имхо стабильнее будет
