Мои отношения с Зафиркой Б...

Комбинированный просмотр

  1. #1
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Мои отношения с Зафиркой Б...

    Цитата Сообщение от tigeross Посмотреть сообщение
    Может все повторить с соткой?
    Блин... Сань, надо взять и просчитать всю схему заново... Есть такая штука, как постоянная RC цепи T=R*C. Время 95% зарядки кондёра равно t=3*t. Кондёр заряжается через R5 и R1. Уменьшая R5, ты уменьшаешь и время задержки. Соответственно, надо поднимать номинал кондёра. И, кстати, эта секция не зависит от напряжения, только от ёмкости и сопротивления

    далее, биполярник работает по току. Важно соотношение токов К-Э и Б-Э. Вот ток уже зависит от напряжения. И важно подобрать такие резисторы в цепи базы, чтобы при рабочем напряжении транзистор был чуть выше грани насыщения, чтобы даже тот паразитный ток, что проходит мимо кондёра на базу транзюка не вызывал полного открытия транзистора.

    Я уже не помню, зачем я R1 добавил. попробуй увеличить R5 в три раза, а R1 вашпе убери.


  2. #2
    Авторитет Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375213
    Регистрация
    02.12.2013
    Город/село
    город-село Москва, ЮЗАО
    Сообщений
    3,757
    Спасибо (Раздал)
    13942
    Спасибо (Получил)
    3582

    Re: Мои отношения с Зафиркой Б...

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Блин... Сань, надо взять и просчитать всю схему заново... Есть такая штука, как постоянная RC цепи T=R*C. Время 95% зарядки кондёра равно t=3*t. Кондёр заряжается через R5 и R1. Уменьшая R5, ты уменьшаешь и время задержки. Соответственно, надо поднимать номинал кондёра. И, кстати, эта секция не зависит от напряжения, только от ёмкости и сопротивления

    далее, биполярник работает по току. Важно соотношение токов К-Э и Б-Э. Вот ток уже зависит от напряжения. И важно подобрать такие резисторы в цепи базы, чтобы при рабочем напряжении транзистор был чуть выше грани насыщения, чтобы даже тот паразитный ток, что проходит мимо кондёра на базу транзюка не вызывал полного открытия транзистора.

    Я уже не помню, зачем я R1 добавил. попробуй увеличить R5 в три раза, а R1 вашпе убери.
    Мало того, что натройщик глухой, так еще схемотехник тот еще


  3. #3
    Авторитет Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 451337 Аватар для tigeross
    Регистрация
    27.08.2014
    Город/село
    Рыбинск
    Сообщений
    2,800
    Спасибо (Раздал)
    16327
    Спасибо (Получил)
    12740
    Автор

    Re: Мои отношения с Зафиркой Б...

    Цитата Сообщение от slavka1010 Посмотреть сообщение
    Мало того, что натройщик
    Только бы поржать...
    Цитата Сообщение от TurboFly Посмотреть сообщение
    щё троллить не перетроллить!
    Точно.
    Цитата Сообщение от fox proteus Посмотреть сообщение
    попробуй увеличить R5 в три раза, а R1 вашпе убери.
    R1 убрал, но реле нагрузки запустилось с задержкой только когда R5 отпустил до 1кОм с небольшим. Зависимость от напряжения та же.


  4. #4
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Мои отношения с Зафиркой Б...

    1ком - это полный бизнЕс. КТ315 менять не пробовал?


  5. #5
    Авторитет Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 451337 Аватар для tigeross
    Регистрация
    27.08.2014
    Город/село
    Рыбинск
    Сообщений
    2,800
    Спасибо (Раздал)
    16327
    Спасибо (Получил)
    12740
    Автор

    Re: Мои отношения с Зафиркой Б...

    Цитата Сообщение от fox proteus Посмотреть сообщение
    1ком - это полный бизнЕс. КТ315 менять не пробовал?
    Нет, но есть еще один. Ща вернусь поменяю.


  6. #6
    маХЕРовый Начальник смены Array Репутация: лучше не знать Аватар для Rover
    Регистрация
    05.06.2006
    Город/село
    г. Жуковский
    Сообщений
    1,851
    Спасибо (Раздал)
    848
    Спасибо (Получил)
    4412

    Re: Мои отношения с Зафиркой Б...

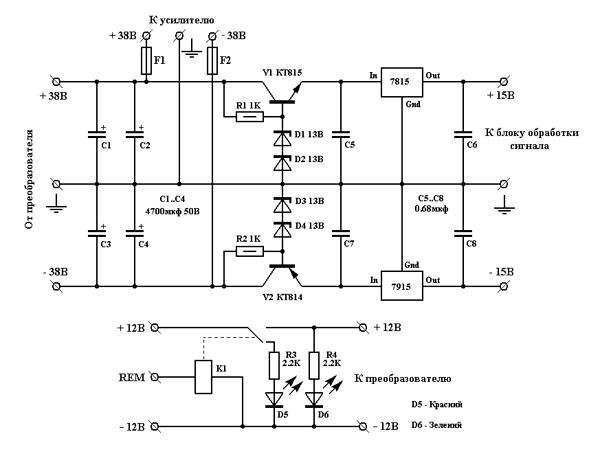

    Предлагаю на вышеупомянутую схему забить и-за её изначальной кривизны.
    Как альтернативу предлагаю два варианта:

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: REM.JPG
Просмотров: 0
Размер:	130.9 Кб
ID:	914616

  7. #7
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Мои отношения с Зафиркой Б...

    Мне Макса схема понравилась. Я до такой не допер бы... Сразу видно, у кого ж опыта больше


  8. #8
    Авторитет Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375213
    Регистрация
    02.12.2013
    Город/село
    город-село Москва, ЮЗАО
    Сообщений
    3,757
    Спасибо (Раздал)
    13942
    Спасибо (Получил)
    3582

    Re: Мои отношения с Зафиркой Б...

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Мне Макса схема понравилась. Я до такой не допер бы... Сразу видно, у кого ж опыта больше
    да, у Макса все на опыте, без лишних соплей. Батя пришел и порядок навел, а то все Сане предлагают китайские поделки от дяди Ляо


  9. #9
    Авторитет Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 451337 Аватар для tigeross
    Регистрация
    27.08.2014
    Город/село
    Рыбинск
    Сообщений
    2,800
    Спасибо (Раздал)
    16327
    Спасибо (Получил)
    12740
    Автор

    Re: Мои отношения с Зафиркой Б...

    Вот я и дома. Глянул схему и выбрал нижнюю. Т.К. там одна релюха, у мя одна в наличии. Сразу несколько уточнений...
    1. АСС - сюда я подаю свой РЕМ?
    2. Где РЕМ - там питание на реле нагрузки?
    3. VT1 - могу я использовать КТ315А?
    4. Т3 - могу использовать IRF3205?
    5. Облом... Резистора на 10мОм у мя нет (хотя есть роутер и DVB приставка) поищу.
    Остальное вроде есть...


  10. #10
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Мои отношения с Зафиркой Б...

    Цитата Сообщение от tigeross Посмотреть сообщение
    1. АСС - сюда я подаю свой РЕМ?
    Нет,это берётся от замка зажигания АСС
    Цитата Сообщение от tigeross Посмотреть сообщение
    4. Т3 - могу использовать IRF3205?
    Можно:
    Нажмите на изображение для увеличения
Название: irf3205.gif
Просмотров: 163
Размер:	18.2 Кб
ID:	914652
    ...резистор нужно поискать,поскольку сопротивление перехода 8мОм.
    Цитата Сообщение от tigeross Посмотреть сообщение
    3. VT1 - могу я использовать КТ315А?
    Лучше КТ815 или КТ817,с любым буквенным индексом.,
