По постоянному напряжению этого мало будет.Конденсатор конечно немного добавит,но на входной части стабилизатора нужно не менее 6,5В-7В постоянного напряжения,поэтому нужно это предусмотреть заранее.,Цитата:
Сообщение от tigeross
Вид для печати
По постоянному напряжению этого мало будет.Конденсатор конечно немного добавит,но на входной части стабилизатора нужно не менее 6,5В-7В постоянного напряжения,поэтому нужно это предусмотреть заранее.,Цитата:
Сообщение от tigeross
gena60, Ты не понял, 4.92В. это уже после стабилизатора, это напряжение будет на штекере питания проца.Цитата:
Сообщение от gena60

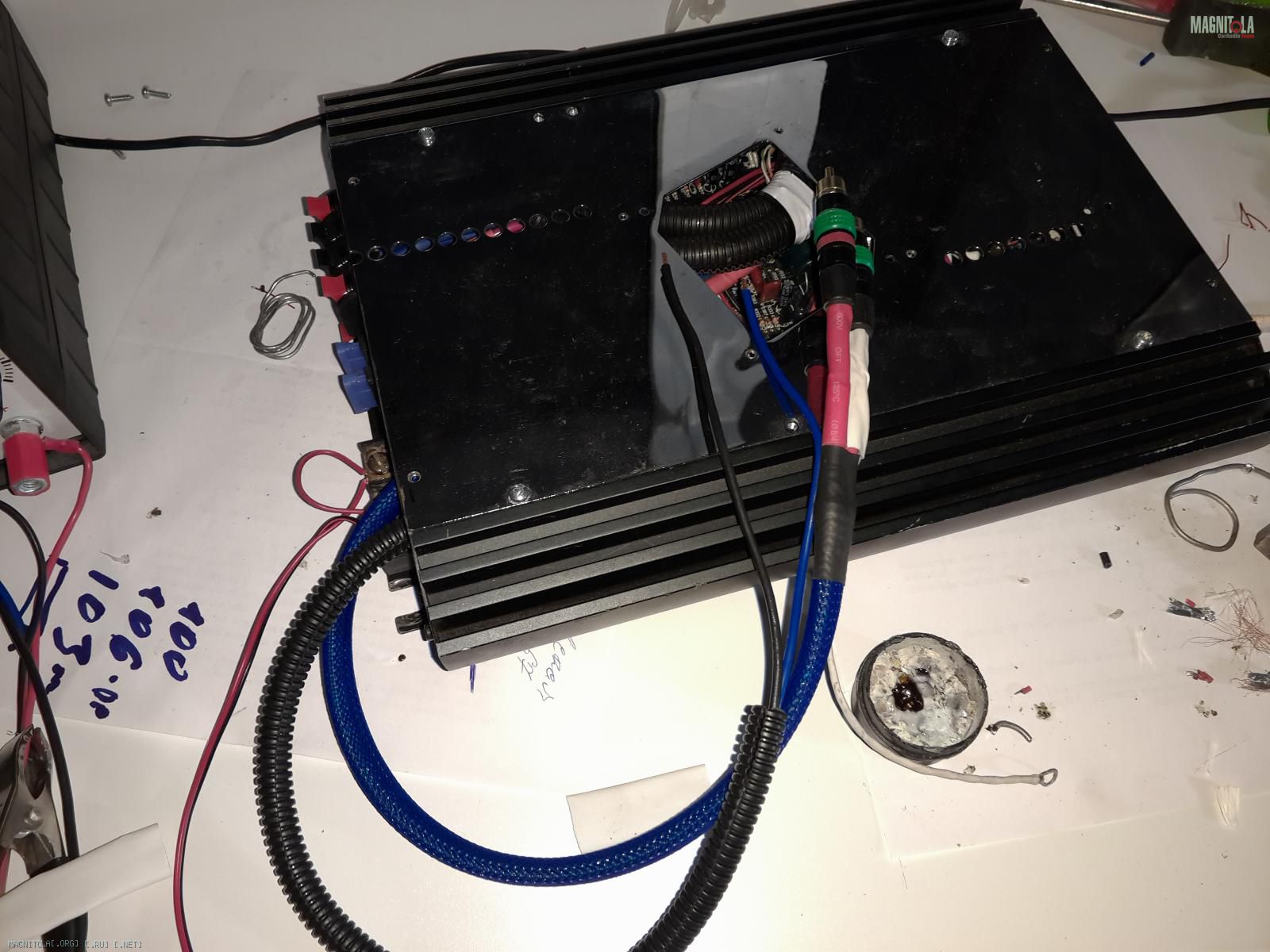

Собрал. Заодно вывел хвостики межблоков прямо с платы.
Вложение 884890
Завтра будут испытания.

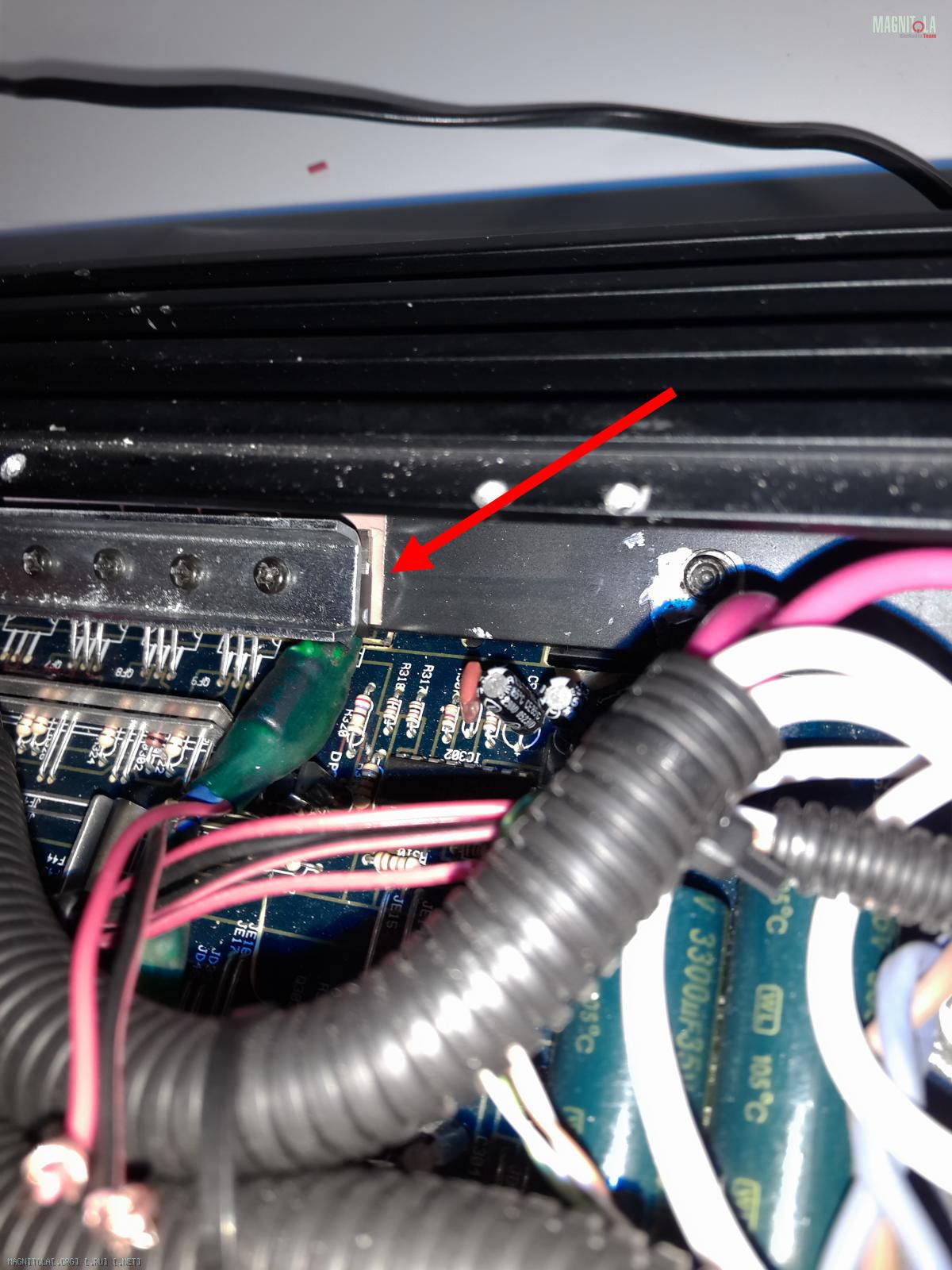

Ой, чуть не забыл Дядя Федор как будто знал, что мне нужно будет местона радиаторе для стабилизатора
Вложение 884892
Стаб через прокладку прижат к корпусу УМ.
У меня тоже межблоки прям с уся;)Цитата:
Сообщение от tigeross
Я всё понял,просто от тока нагрузки может этого не хватить возможно.Цитата:
Сообщение от tigeross
Подожду результата,тогда и обсудим плюсы и минусы сразу.,:yes:Цитата:
Сообщение от tigeross
А я в курсе, у Тебя и подсмотрел. Потом и второй хвост выведу.Цитата:
Сообщение от slavka1010
Так он предвидит сразу возможные ситуации,я тоже такой замороченный в этом.,есличоЦитата:
Сообщение от tigeross
Все плохо… Жисть не удалась и я снова на исходной. Писк остался, возможно немного тише, но скорей всего это самоуспокоение. Пока буду кататься и расстроенно думать. Надо снова провести полную диагностику. Главным фактором для мыслей на плохое питание проца, было его подключение от ноута и писк пропадал. Надо снова подключить и прислушаться…
Полную схему построения в студию,потом подумаем,что из этого лепить.,Цитата:
Сообщение от tigeross

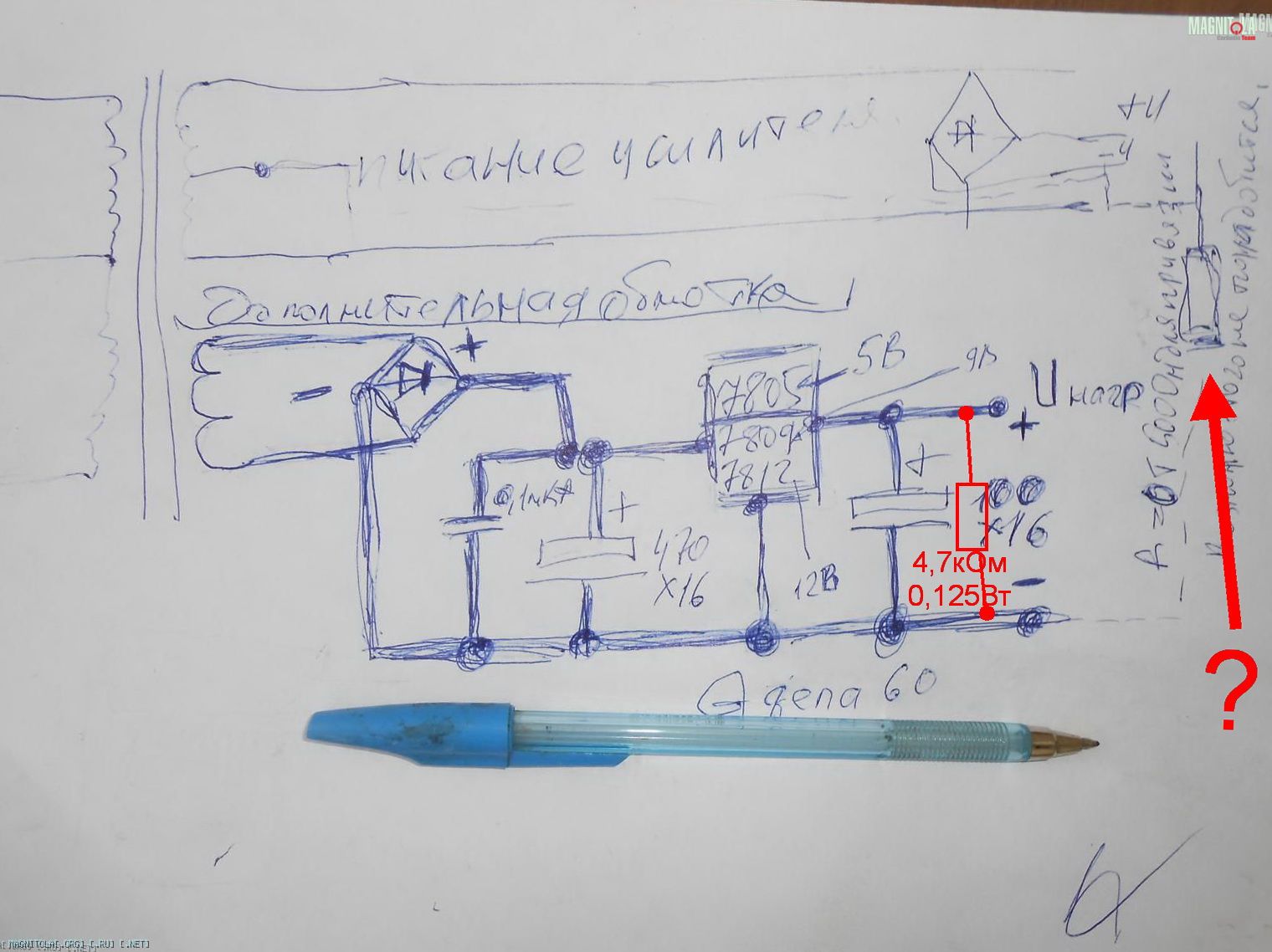

gena60, делал по Твоей схеме Вложение 885220Цитата:
Сообщение от gena60
Номиналы деталей тоже строго по схеме. Красным добавлен резистор по совету Аркадия, вроде какую то защитную функцию несет (я в этом не соображаю).
Стабилизатор изолирован от корпуса УМ. На трансформаторе 4 витка примерно 0.5мм2. Осцилографа нет и взять даже не представляю где. После обеда опять попробую включить проц от батареи ноутбука.
