Цитата:

---

Сообщение от tigeross

Пока притащил домой межблок сабовый. Ща буду свои запасы в пакетиках тясти на предмет резистора, хотя надо два. У обоих резисторов должно быть одинаковое сопротивление? В каких пределах номиналов искать?

---

Возьми ОДИН резистор. Попробуй сначала в разрыв земли, если не поможет - убери и попробуй другой, в параллель между сигнальным и массой.
если в разрыв земли, то достаточно будет 500Ом. Если в параллель, то тут затрудняюсь. С одной стороны, Гена говорит, что 1кОм - рабочий вариант. С другой стороны, я знаю, что 1кОм - эт о повышенная нагрузка на выход ГУ, которая даст повышенный уровень нелинейных искажений (привет, локализация сабвуфера!). Однако я не уверен, что если увеличивать номинал резистора, то эффект сохранится.


Однако, вот свежая мысль: найди хороший точный мультиметр и замерь сопротивление массы процессора от входа до выхода. (предварительно отключи всё от проца и измерь внутреннее сопротивление прибора, замкнув щупы между собой) Если значения будут слишком малы, то померь методом расчёта из падения напряжения (нужно построить измерительную цепь с источником постоянного тока и токоограничивающим резистором, в которую последовательно включить массу процессора от входа до выхода, замерить ток в цепи, а потом замерить падение напряжения на массе процессора и рассчитать по закону Ома)

Так вот, если ты в МАССУ сабового межблок добавишь резистор, например на 20% превышающий сопротивление массы процессора, то по идее наводки уйдут.

Пока только 4 раза прочитал... Попозже попробую еще про измерительную цепь...
А пока нашел два резистора по 991 Ом.

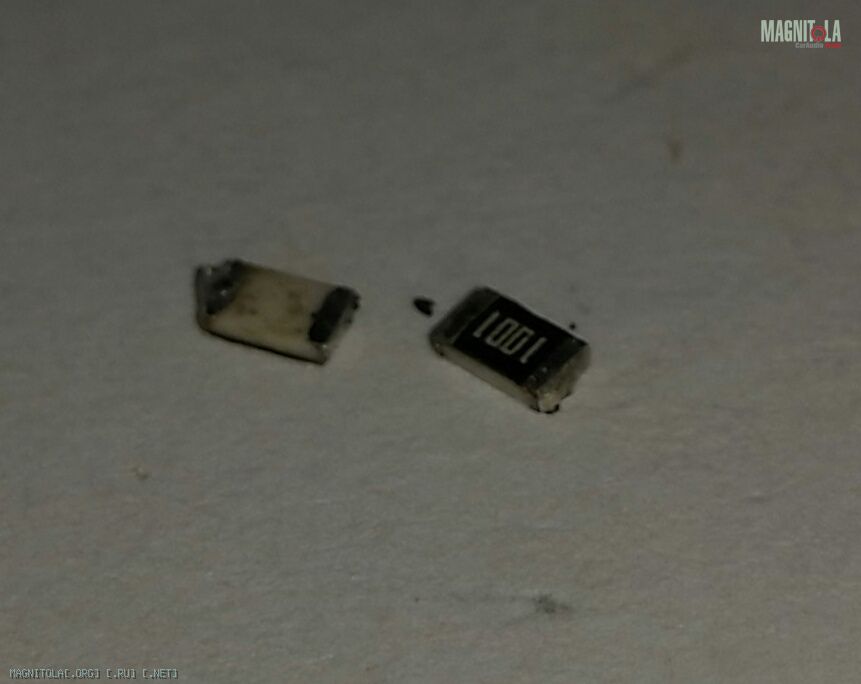

Вложение 887236
Попробуем извратиться и припаять))).

Цитата:

---

Сообщение от tigeross

Пока только 4 раза прочитал... Попозже попробую еще про измерительную цепь...

---

Вынь проц из системы и замерь сопротивление между массой входа и массой выхода!

Цитата:

---

Сообщение от fox proteus

замерь сопротивление между массой входа и массой выхода

---

Понял, ща сгоняю... Только не ругайся))).

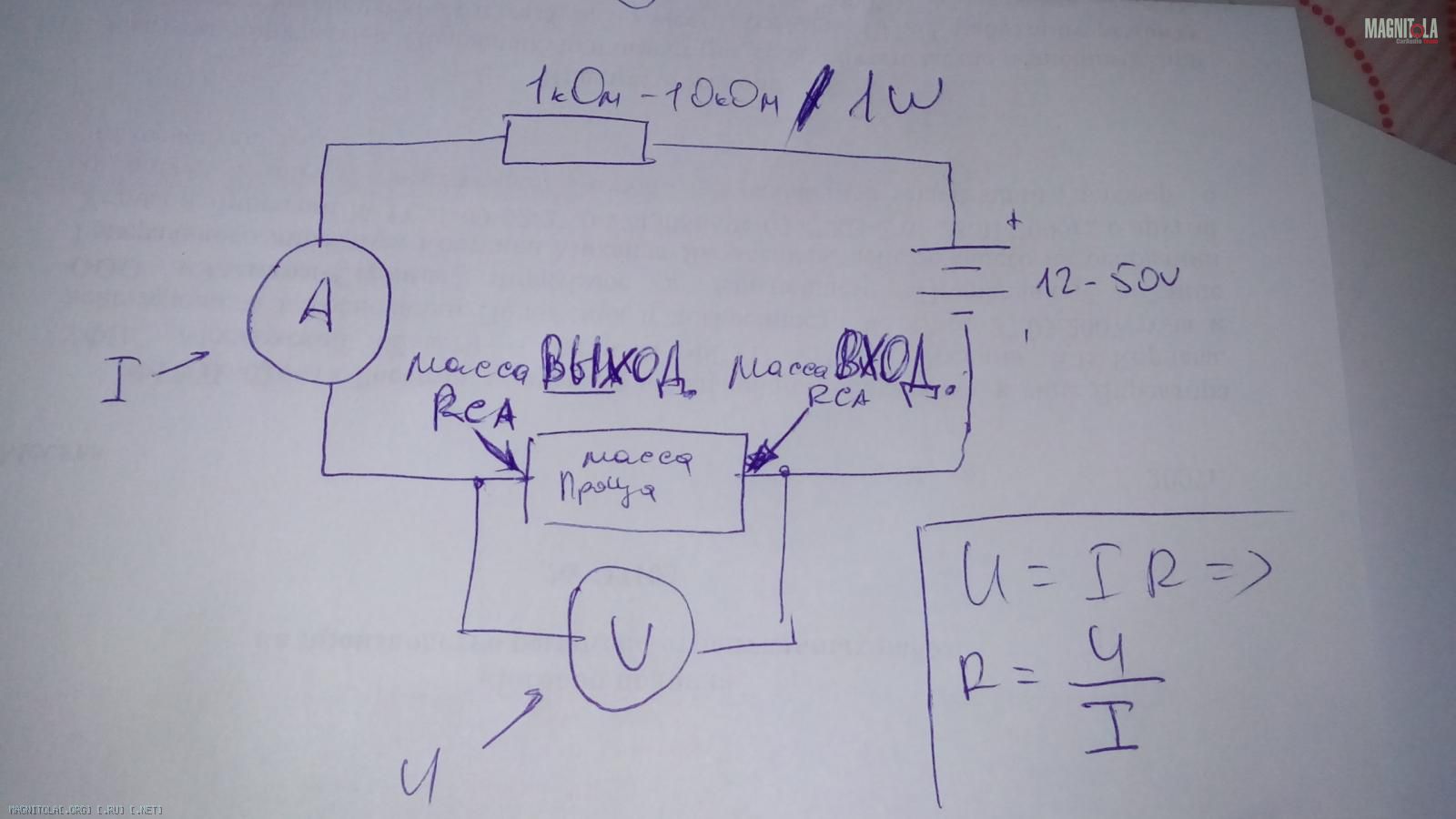

Вот твоя измерительная цепь:
Вложение 887240
К процессору ничего не должно быть подключено! Вообще! ТОлько измерительная цепь К МАССЕ! Насчёт 50В, я конечно, погорячился, достаточно 24 вольтами ограничиться... Ну и токоограничивающий резистор подбирать следует пропорционально напряжению. Так, чтобы не перегружать дорожки платы проца повышенным током, а то выгорит ещё что...

Результаты замеровhttp://images.tapatalk-cdn.com/15/11...1f59fac3b7.jpghttp://images.tapatalk-cdn.com/15/11...20ddd895d6.jpg

Да, что дело за малым осталось, всего лишь сделать гальваническую развязку для питания ШГУ. Либо уйти от петли:)

Цитата:

---

Сообщение от slavka1010

Да, что дело за малым осталось, всего лишь сделать гальваническую развязку для питания ШГУ. Либо уйти от петли:)

---

ШГУ тут нет, только пион 80й:) А гальваническую развязку надо делать на сабовом межблоке

---------- Сообщение добавлено 07.11.2015 в 18:43 ----------

Либо резючок в пару ом на массу сабового межблока добавить.

Цитата:

---

Сообщение от fox proteus

ШГУ тут нет, только пион 80й:) А гальваническую развязку надо делать на сабовом межблоке

---------- Сообщение добавлено 07.11.2015 в 18:43 ----------

Либо резючок в пару ом на массу сабового межблока добавить.

---

Вообще, конечно, кривовата схема у Саши получилась:(

Спасибо за поддержку, Други. Пока тормознусь, есть причины…
