Мои отношения с Зафиркой Б...

Наконец то доехал до магаза и закупился детплюшками.
Вложение 909256
Теперь надо собраться с силами и смонтировать на плате. Домой прихожу еле волоча ноги...
Хотя, аппетит приходит во время еды))).

Цитата:

---

Сообщение от tigeross

Наконец то доехал до магаза и закупился детплюшками.
Вложение 909256
Теперь надо собраться с силами и смонтировать на плате. Домой прихожу еле волоча ноги...
Хотя, аппетит приходит во время еды))).

---

Я как за паяльник берусь в 22:00, так в 02:00 ночи и очухиваюсь)))

Цитата:

---

Сообщение от fox proteus

Я как за паяльник берусь в 22:00, так в 02:00 ночи и очухиваюсь)))

---

И сразу как очухиваешься - включаешь его? )))

Цитата:

---

Сообщение от TurboFly

включаешь его?

---

Нееее, похоже проснувшись, выключает))). Ща перекушу в Рюмошной и за работу, закажу пиццу разогретую в сковороде))).

---------- Сообщение добавлено 09.12.2015 в 23:31 ----------

Вот я лоханулся... Аркадий не указал параметров диодов, а значит они не попали в список покупки...
Аркадий что за диоды? Шотки на четки))), нет упоминания о маркировке. А мне, не знающему схемотехники, даже выдумать неизчего))).
Да и напился я ужо...

Диод скорее всего любой с напряжением больше 12В, там за ним сопротивление 100кОм, значит токи так себе.

Цитата:

---

Сообщение от tigeross

что за диоды?

---

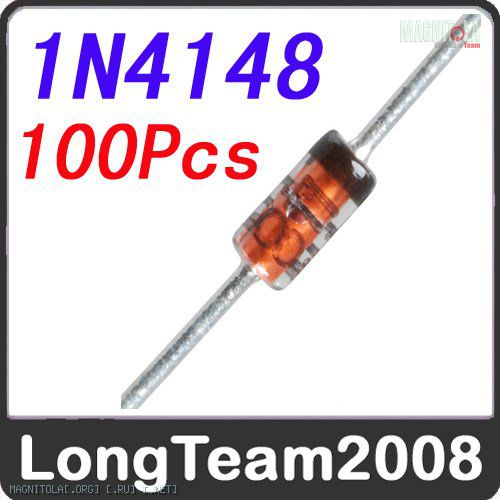

Этого хватит:
Вложение 909854

Цитата:

---

Сообщение от tigeross

Наконец то доехал до магаза и закупился детплюшками.
Вложение 909256
Теперь надо собраться с силами и смонтировать на плате. Домой прихожу еле волоча ноги...
Хотя, аппетит приходит во время еды))).

---

еще бы Аркадий объяснил принципы работы своего реле, я по схеме до конца так и не понял :(

связка полевика и биполярника сделана для того, чтобы
а) схема не зависела от количества подключенных реле и номинала их катушек
б) понизить ёмкость кондёра (С1), задающих задержку включения

Пока не зарядится кондёр C1, биполярник будет закрыт и реле, управляемое схемой, не подключит акустику к выводам оконечников. При пропадании REM, если С1 не разрядить моментально, бополярник будет открыт, пока не разрядится С1 и все переходные процессы выключения усилка (свисты, щелчки) будут слышны в акустике. Для того, чтобы моментально разряжать С1 при отключении REM применено реле. Чтобы продлить жизнь кондёру и, что самое главное, мелкогабаритному реле, его разряжающему, разряд С1 происходит через резистор R2 (пока его не было, я спалил пару герконов))))

Цитата:

---

Сообщение от fox proteus

связка полевика и биполярника сделана для того, чтобы
а) схема не зависела от количества подключенных реле и номинала их катушек
б) понизить ёмкость кондёра (С1), задающих задержку включения

Пока не зарядится кондёр C1, биполярник будет закрыт и реле, управляемое схемой, не подключит акустику к выводам оконечников. При пропадании REM, если С1 не разрядить моментально, бополярник будет открыт, пока не разрядится С1 и все переходные процессы выключения усилка (свисты, щелчки) будут слышны в акустике. Для того, чтобы моментально разряжать С1 при отключении REM применено реле. Чтобы продлить жизнь кондёру и, что самое главное, мелкогабаритному реле, его разряжающему, разряд С1 происходит через резистор R2 (пока его не было, я спалил пару герконов))))

---

Михалыч, спасибо, начал понимать твою схему.

Цитата:

---

Сообщение от fox proteus

связка полевика и биполярника сделана для того,

---

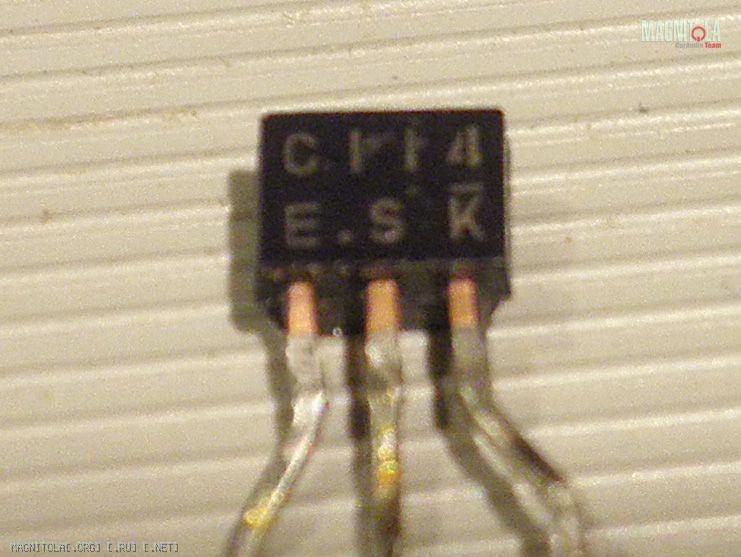

Чисто технический интерес,если использовать:
Вложение 910152
- Что получится в этой схеме?Собирать нет особо времени,чтобы это проверить на деле.В большинстве бытовой технике,это встречается сегодня.,
