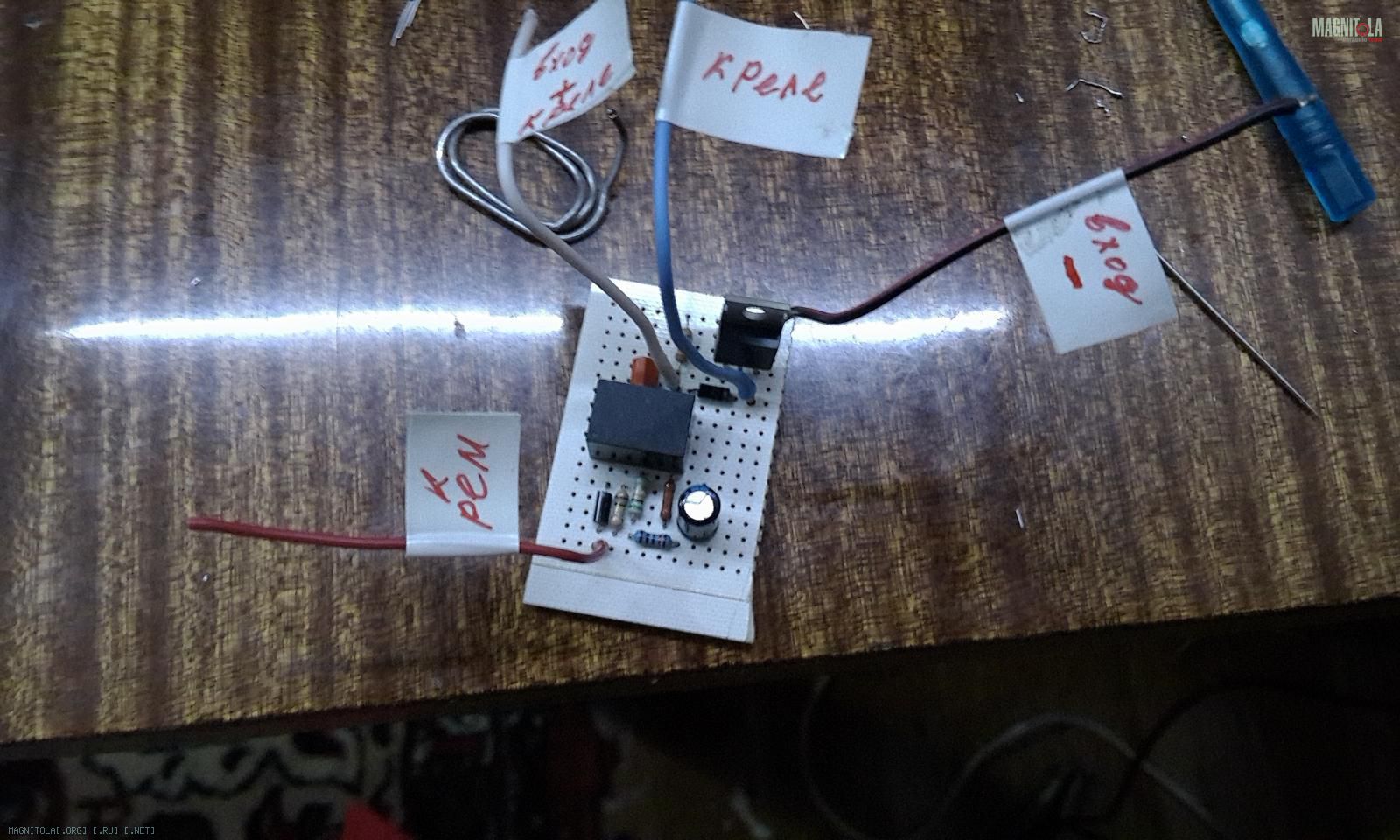

Ну чтож, прикупил недостающие диоды и спаял схему
Вложение 911226
Но, что то пошло не так. Реле на плате щелкает, но сигнал на управление не появляется. Времени и главное сил на проверки уже нет. Завтра попробую разобраться...
Вид для печати
Ну чтож, прикупил недостающие диоды и спаял схему
Вложение 911226
Но, что то пошло не так. Реле на плате щелкает, но сигнал на управление не появляется. Времени и главное сил на проверки уже нет. Завтра попробую разобраться...
Да, это Михалыч во всем виноват)))Цитата:
Сообщение от tigeross

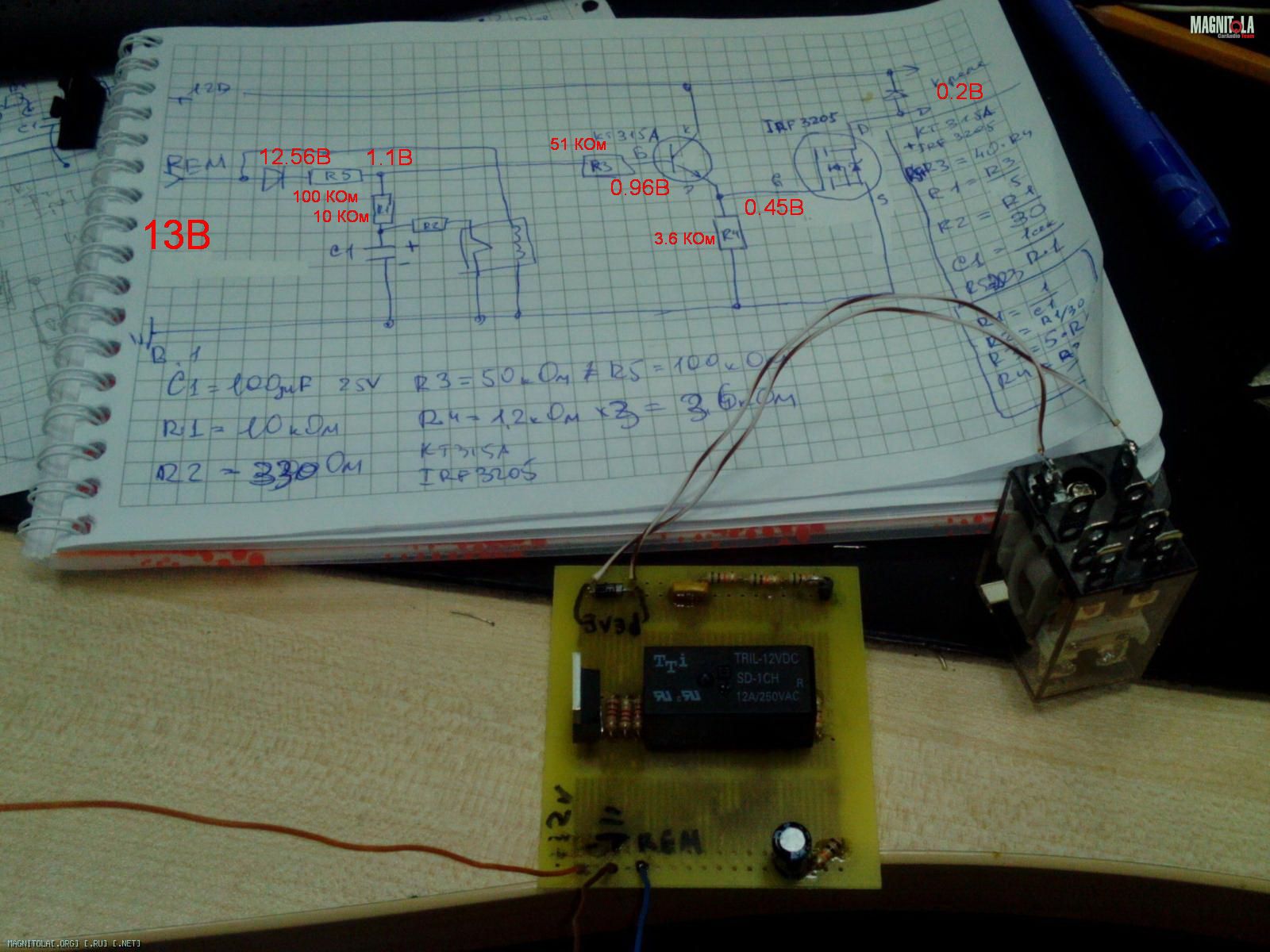

Други, помогите разобраться со схемой. Напруга на релюхи не идет. Номиналы резисторов перепроверил - совпадают, и даже в нужные места впаяны. Промерял напряжение, вот такая картина получается.
Вложение 911388
Где я накосячил, может я чего не вижу?
Полюбому)))Цитата:
Сообщение от slavka1010
Может б-э или g-s перепутаны при монтаже?Проверить по даташиту правильность в маркировке нужно.,Цитата:
Сообщение от tigeross
Это проверил в первую очередь, т.к. это для меня самая темная сторона луны))). Монтировал все время сверяясь с даташитом первой и второй.Цитата:
Сообщение от gena60
Если монтаж исключить,тогда вопрос статики не исключён в пробое полевого транзистора тоже.Сток исток звонится в одном направлении.Это к слову,может это поможет.У меня выработалась уже методика в проверке транзисторов и пользуюсь только стрелочным прибором для этого.Достаточно бегло пробежаться и понять косяк среди кучи ключевых транзисторов,которые стоят в параллели и плечах БП,либо ШИМ в выходном каскаде.Это к тому говорю,что сам транзистор может глючить,поскольку он не работает так,как нужно.Я даже новые всегда проверяю всегда,когда собираюсь впаивать в схему.Много случаев было - они сразу были косячными,при проверке.,Цитата:
Сообщение от tigeross
Вопрос к Михалычу, рэле, которое на базе, при подаче напряжения размыкается или замыкается?Цитата:
Сообщение от tigeross
---------- Сообщение добавлено 12.12.2015 в 22:41 ----------
Судя по маркировке реле размыкания.;)Цитата:
Сообщение от slavka1010
Ок, ща почитаю как его прозвонить и отпишусь.Цитата:
Сообщение от gena60
Судя по его схеме, задействованы нормально замкнутые контакты. Их и подключил.Цитата:
Сообщение от slavka1010
реле, разряжающее кондёр - нормально замкнутое
биполярник у тебя какой? КТ315А? Или другой маркировки?
Проверь его живость http://radio-hobby.org/modules/news/...p?storyid=1037
По полевику я уже не помню, что в даташите написано - проверь, какой у него диапазон напряжений открытия. По-моему, 0,4В - уже достаточно... Попробуй тоже проверить его живость
