Мои отношения с Зафиркой Б...

А чО подстроечные не пойдут? Там есть по 5-6 оборотов, точность настройки...

Цитата:

---

Сообщение от tigeross

Други, нужны конкретные инструкции. Я кручу в слепую, них не понимая и пытаясь проследить зависимость...

---

Санька,, прочти ещё два раза инструкцию насяльника...

Цитата:

---

Сообщение от fox proteus

связка полевика и биполярника сделана для того, чтобы
а) схема не зависела от количества подключенных реле и номинала их катушек
б) понизить ёмкость кондёра (С1), задающих задержку включения

Пока не зарядится кондёр C1, биполярник будет закрыт и реле, управляемое схемой, не подключит акустику к выводам оконечников. При пропадании REM, если С1 не разрядить моментально, бополярник будет открыт, пока не разрядится С1 и все переходные процессы выключения усилка (свисты, щелчки) будут слышны в акустике. Для того, чтобы моментально разряжать С1 при отключении REM применено реле. Чтобы продлить жизнь кондёру и, что самое главное, мелкогабаритному реле, его разряжающему, разряд С1 происходит через резистор R2 (пока его не было, я спалил пару герконов))))

---

Цитата:

---

Сообщение от tigeross

Но, что то пошло не так. Реле на плате щелкает, но сигнал на управление не появляется. Времени и главное сил на проверки уже нет. Завтра попробую разобраться...

---

Реле, которое на схеме, должно размыкаться при включении и замыкаться при выключении, разряжая конденсатор.
Оно(реле) на запуск ремота и задержку включения влияние не оказывает.
Ищи косяки сборки.;)

Эд, с этим уже разобрался. Номиналы резисторов не те. Нужно с номиналами резисторов и конденсатора. Когда крутил переменники, то бывает реле нагрузки Чгудит. Замерял напряжение, маленькое.

Цитата:

---

Сообщение от tigeross

Когда крутил переменники, то бывает реле нагрузки гудит. Замерял напряжение, маленькое.

---

Значит, в системе управления задержкой номиналы подобрал?
Осталось подобрать номиналы в цепи питания релюшки нагрузки??

Цитата:

---

Сообщение от tigeross

А чО подстроечные не пойдут? Там есть по 5-6 оборотов, точность настройки...

---

tigeross, хорошо что не о токе покоя в УЗЧ разговор идёт,когда смещение на йоту всё испортит.
Есть же предварительные номиналы,установить постоянные сопротивления не сложно будет.,

Цитата:

---

Сообщение от tigeross

Конечно нужна, я никогда от помощи не отказывался.
Сегодня звонил Михалыч, дал вектор направления. Я прикупил еще деталек для экспериментов

---

Сань,не в обиду:friends:вот если мне не дано: лепить и красить,я предоставляю это спецам....

Блин, ребят, сорри, вымотан в тряпку и сил нет расписывать что к чему. Реле, разряжвющее кондёр обеспечивает быструю разрядку кондёра и быстрое размыкание реле акустики. Резистор, который идёт от + кондера на это реле регулирует скорость разряда. Далее, скорость заряда кондёра зависит от резисторов, через которые идёт его заряд. И если их уменьшать то оба, пропорционально. Проще соблюсти номиналы резисторов, что я тебе давал по телефону и задержку включения подбирать заменой кондёров

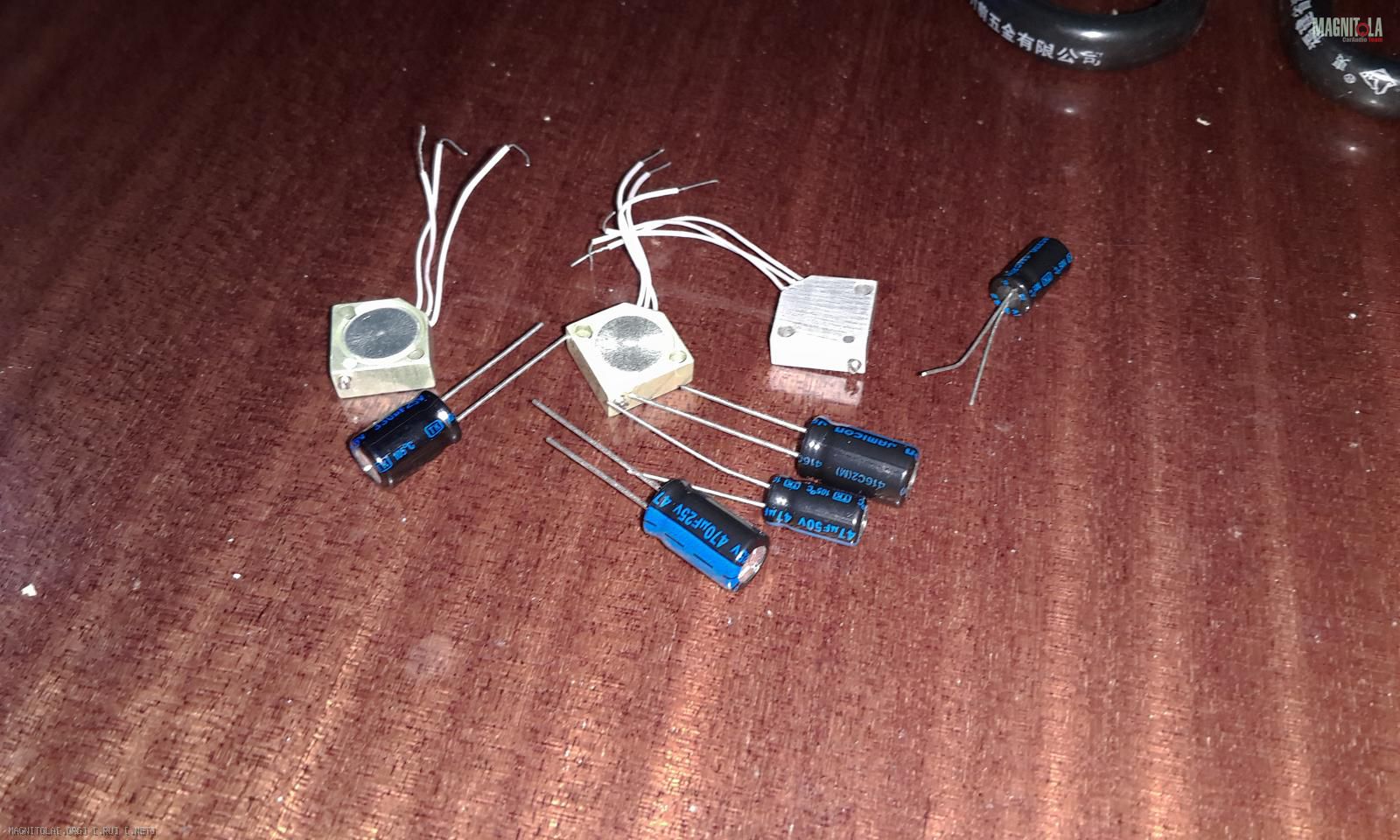

Всем привет. И снова я со своими "баранами". Вчера прикупил деталюшек
Вложение 914578
и сидел под пивасик проводил испытания. К двум часам ночи паяльник выпал из заснувшей руки и я с дикими воплями отправился спать.

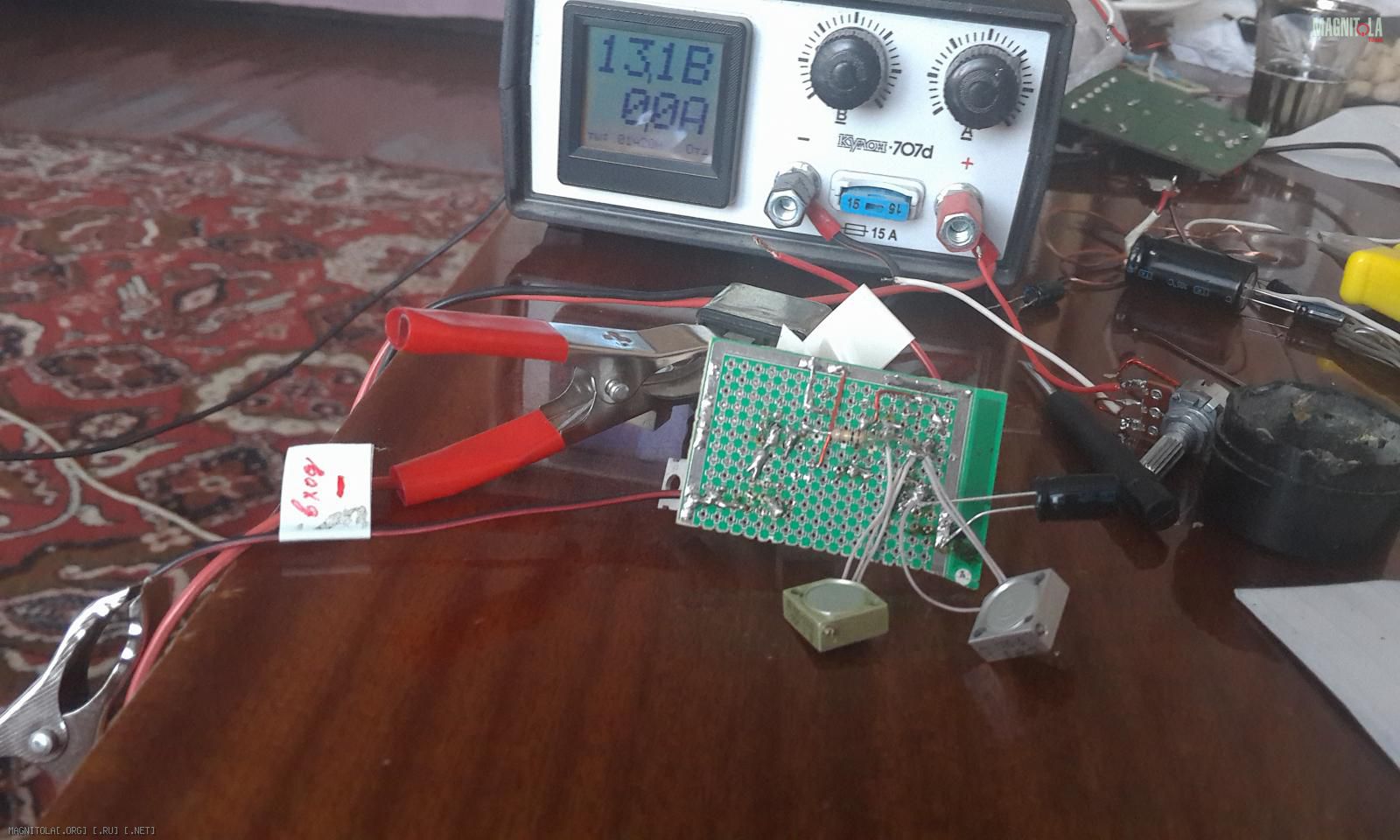

Сегодня к 2 часам дня я настроил задержку в 5с.
R3=100kOm
R5=13.3kOm
R1=11kOm
Вложение 914580
Радости не было предела. Решил облагородить опытный образец. Сгребая со стола задел крутилку БП, оказалось 12В. Решил подключить рем... Реле нагрузки не включилось. Стал проверять зависимость задержки от напряжения в сети.
При 13.2В задержка 0.5с.
13.3(и выше) задержки нет.
12.9 (и ниже) не запускается.
Вот такие пироги. Подумываю скрестить мою схему со схемой Михалыча. Т.Е. добавить в свою реле разряда кондера. Или как избавиться от этой зависимости от напряжения???

Цитата:

---

Сообщение от tigeross

Всем привет. И снова я со своими "баранами". Вчера прикупил деталюшек
Вложение 914578
и сидел под пивасик проводил испытания. К двум часам ночи паяльник выпал из заснувшей руки и я с дикими воплями отправился спать.
Сегодня к 2 часам дня я настроил задержку в 5с.
R3=100kOm
R5=13.3kOm
R1=11kOm
Вложение 914580
Радости не было предела. Решил облагородить опытный образец. Сгребая со стола задел крутилку БП, оказалось 12В. Решил подключить рем... Реле нагрузки не включилось. Стал проверять зависимость задержки от напряжения в сети.
При 13.2В задержка 0.5с.
13.3(и выше) задержки нет.
12.9 (и ниже) не запускается.
Вот такие пироги. Подумываю скрестить мою схему со схемой Михалыча. Т.Е. добавить в свою реле разряда кондера. Или как избавиться от этой зависимости от напряжения???

---

А чем тебя не устроили номиналы, которые я диктовал по телефону?? У меня при любом напряжении задержка работает, пусть и слегка по-разному...

Цитата:

---

Сообщение от fox proteus

А чем тебя не устроили номиналы, которые я диктовал по телефону??

---

Это про замену R5 и R3? Не запустилась пока не убавил R5. Правда кондер ща на 470mF. стоит. Может все повторить с соткой?
