шо с ####лабом?
вырубается при запуске?
Мой даже не врубился Новый, из коробки, категорически отказался коннектиться с компом. Пообщавшись с нашими форумчанами, которые тоже не раз сталкивались с разного рода проблемами, а так же вживую с людьми; услышав о том,что проц имеет привычку сбрасывать все настройки, отказываться запускаться ни с того ни с сего, было твёрдо решено, что ЭТО я больше не куплю
В итоге, вчера приобрел HX-700 + RUX C701. Рукс вообще новый,в плёнке, я таких ни у кого еще не видел По первой будет сток, как появятся бабки, поеду к дядь Феде на твик ЦАПов
---------- Сообщение добавлено 13.07.2015 в 09:54 ----------
Кстати, ссылка на авто на драйве http://www.drive2.ru/r/chrysler/1179827/

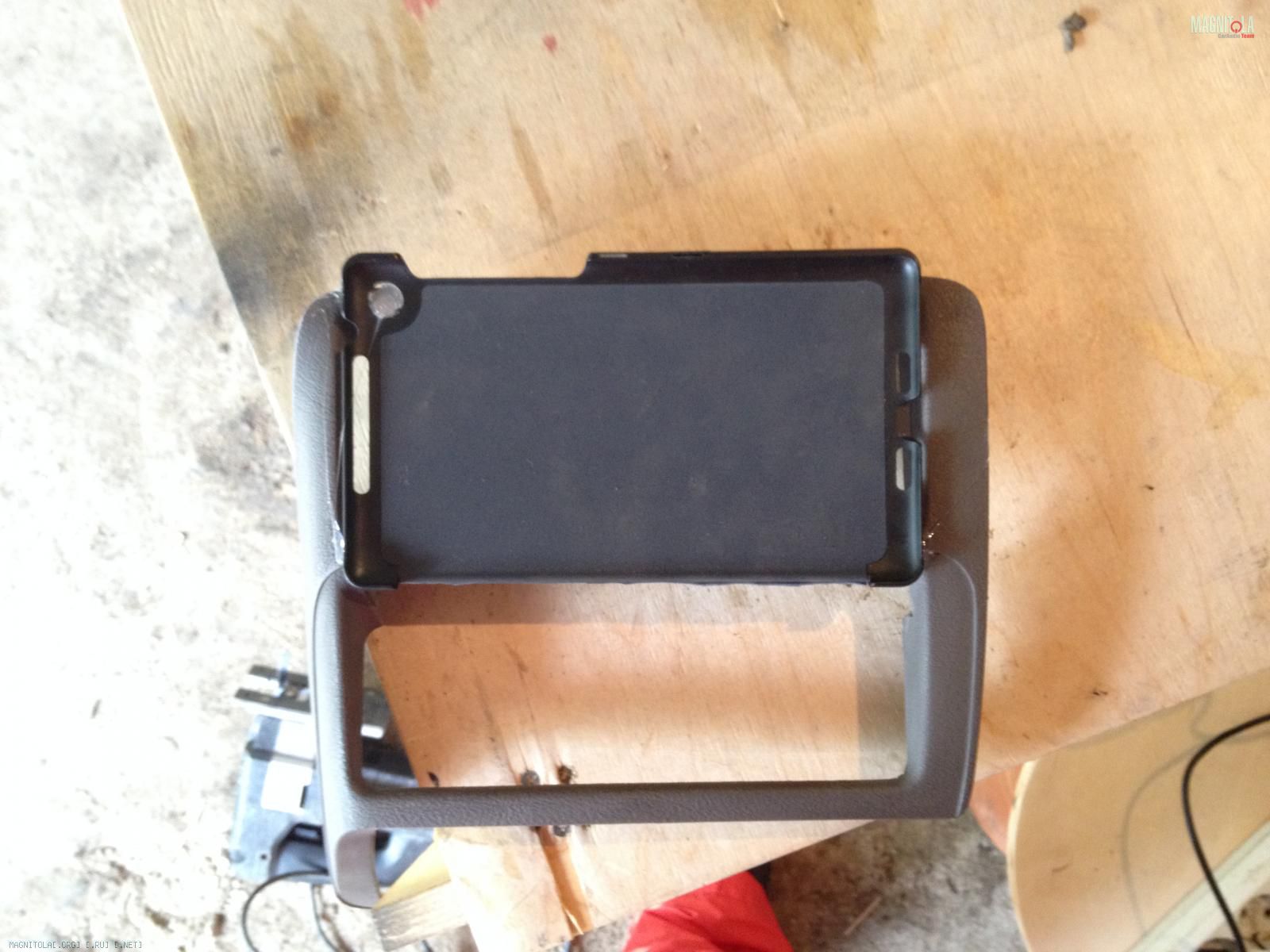

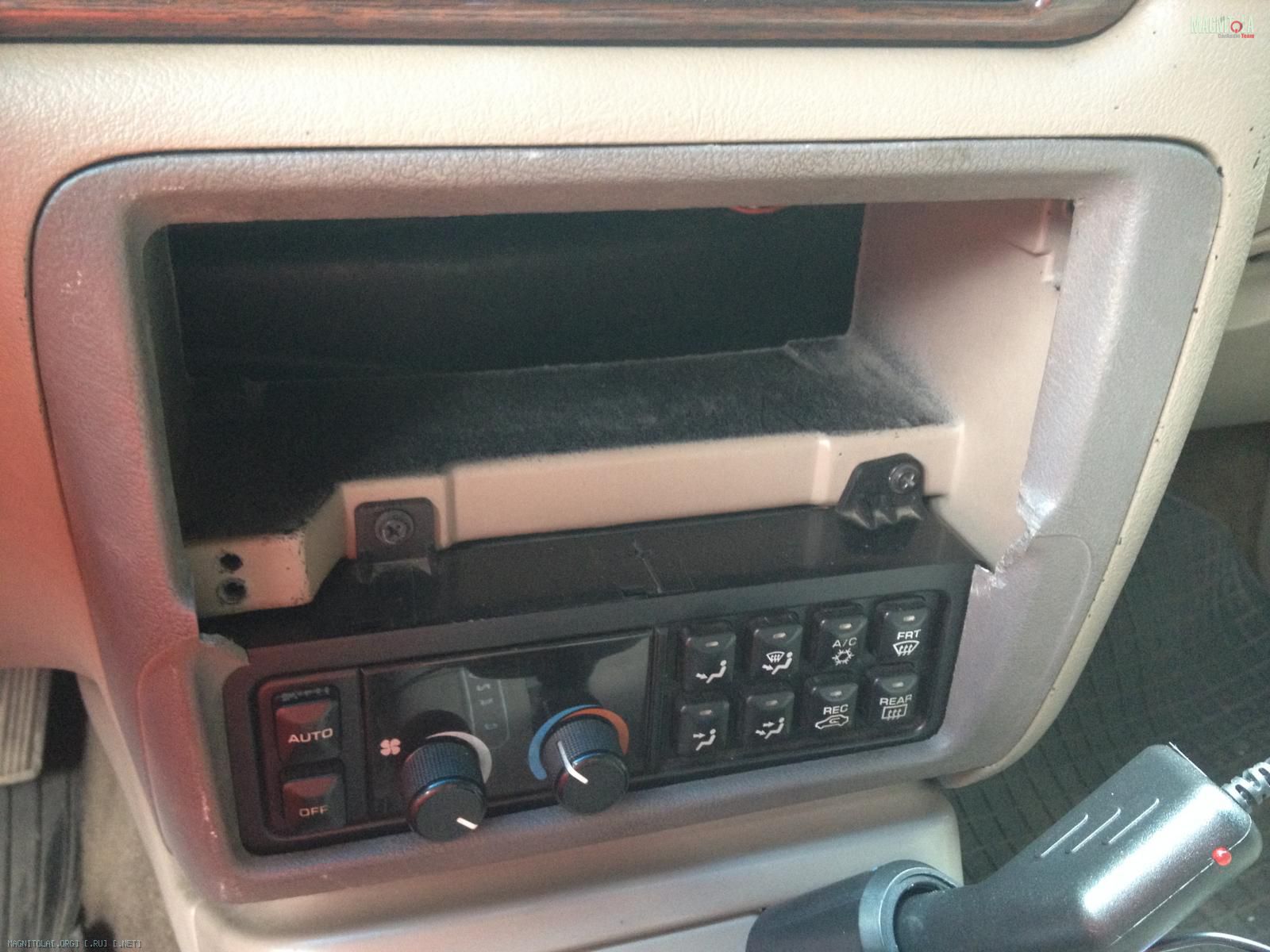

Изготовил рамку для планшета. Чтобы не портить свою, была найдена старая, порезаная рамка с другого крайслера. На её основе и решил слепить новую.

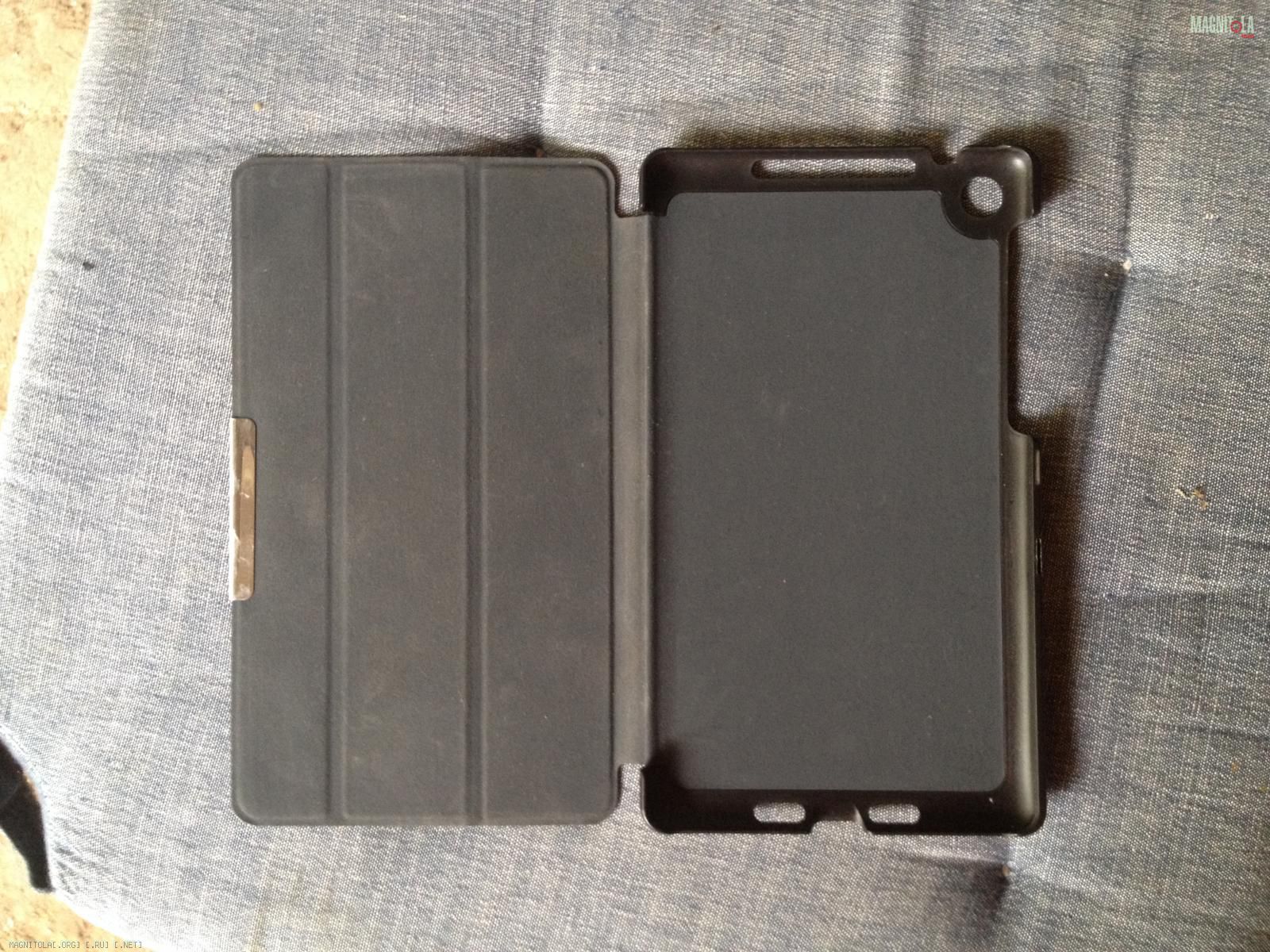

В качестве основы для планшета,была вырезана задняя часть чехла

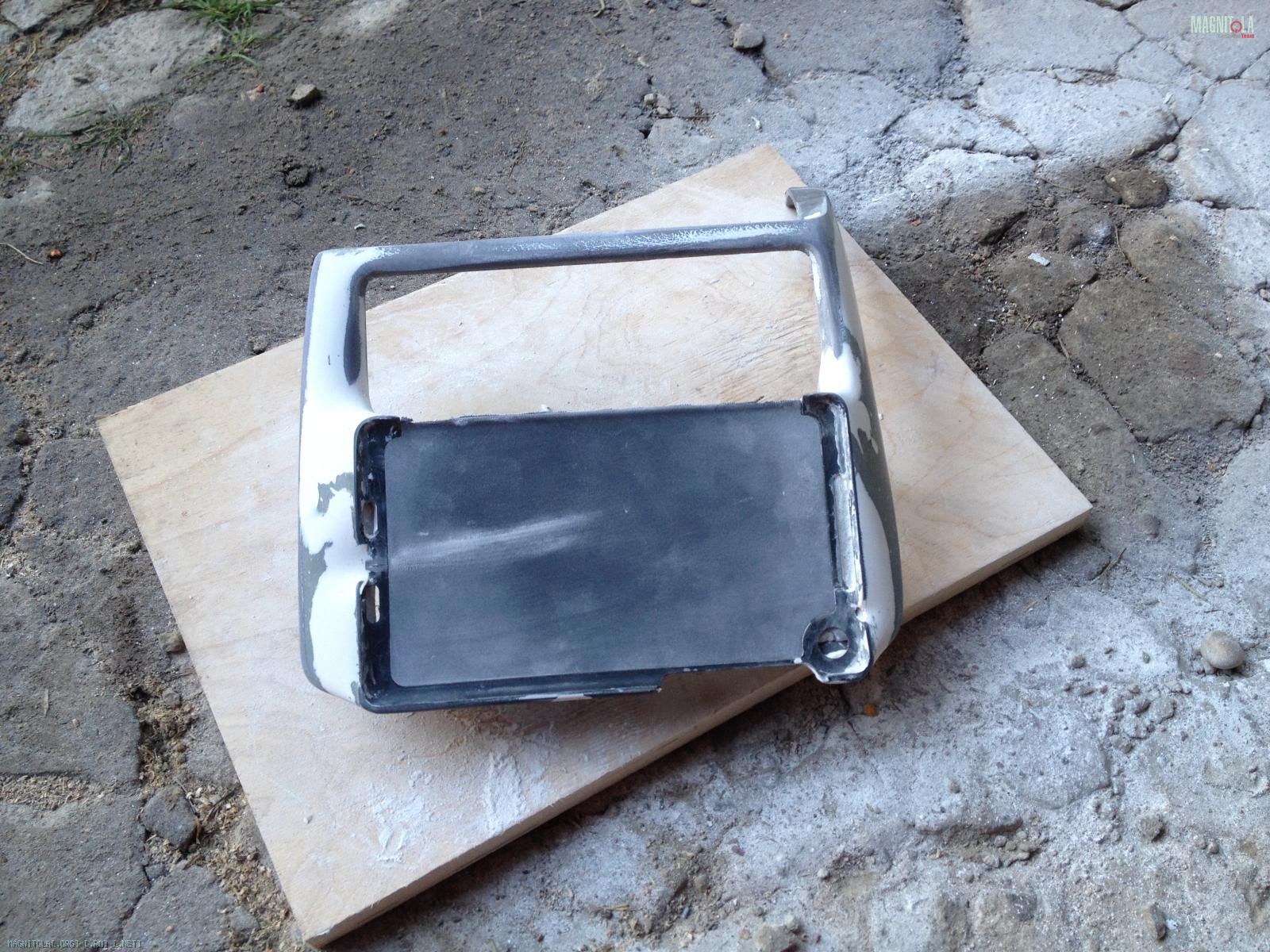

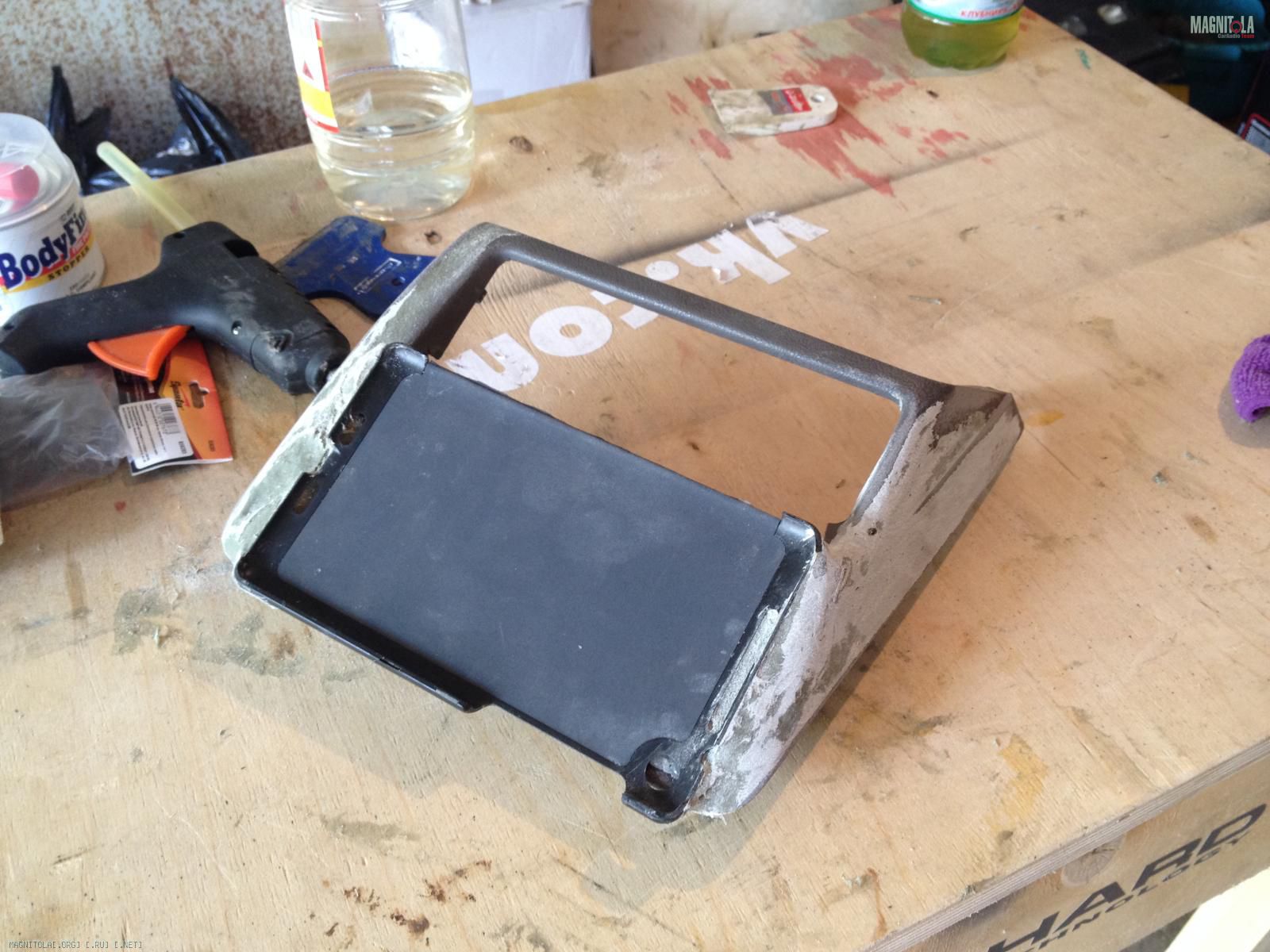

Заднюю часть чехла крепим на термоклей к самой рамке. Учитывая отрицательный угол наклона штатной рамки, нижние углы основы для планшета пришлось выносить вперёд, для получения хотя бы перпендикулярного положения планшета. Положительный, по отношению к пассажирам, угол наклона полностью закрыл бы обзор климат-контроля, поэтому пришлось всё выставлять именно в такое положение

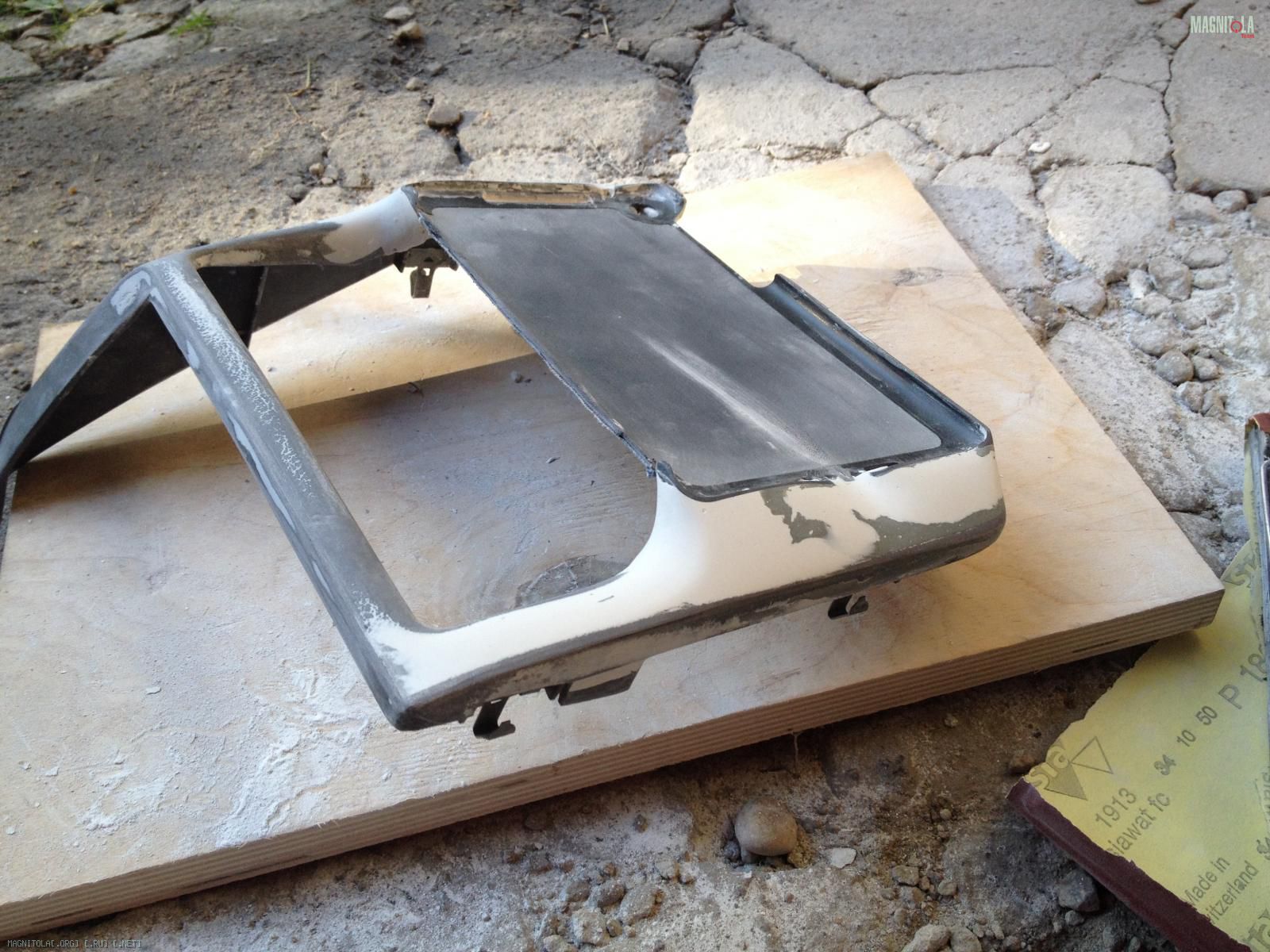

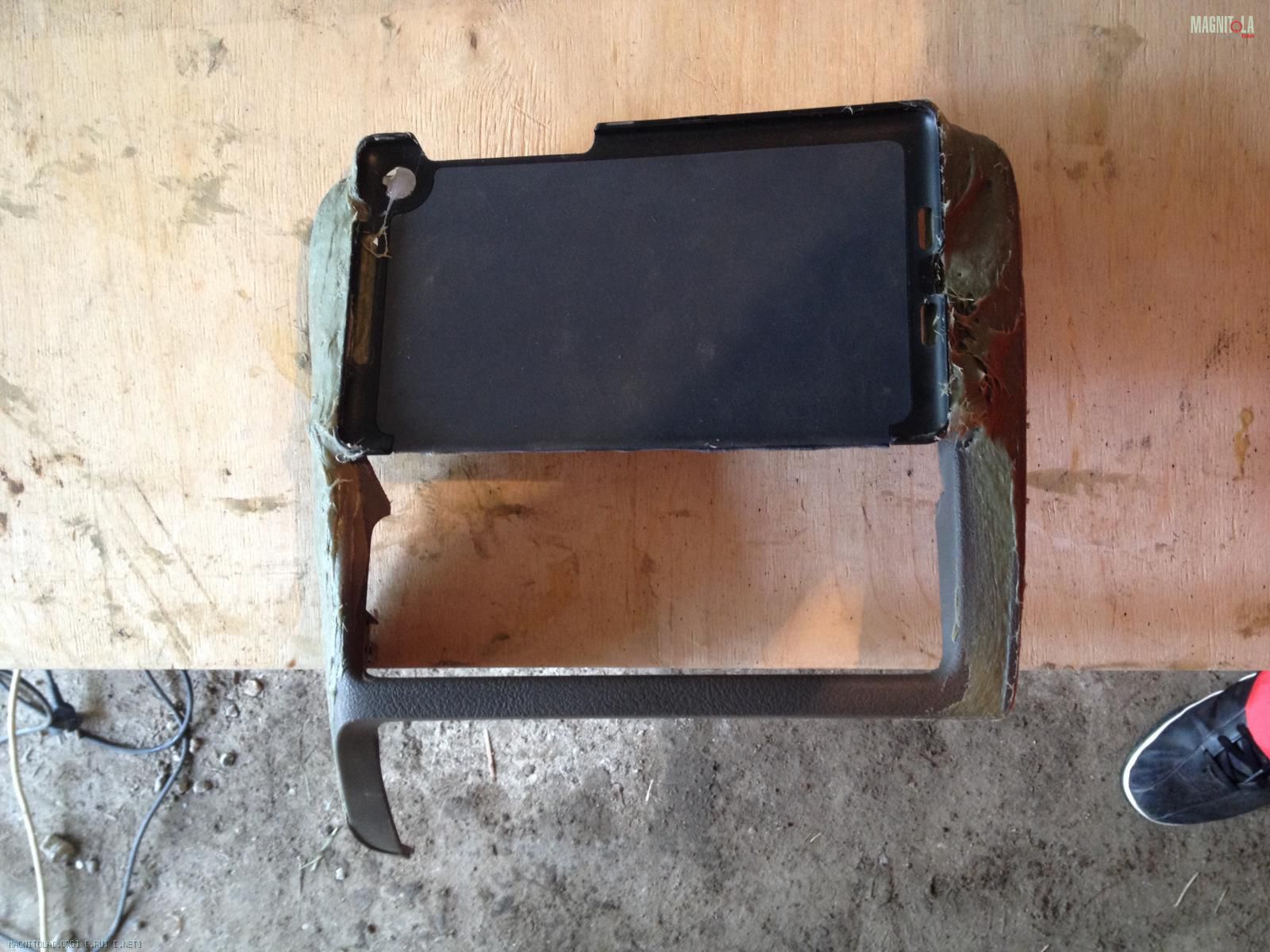

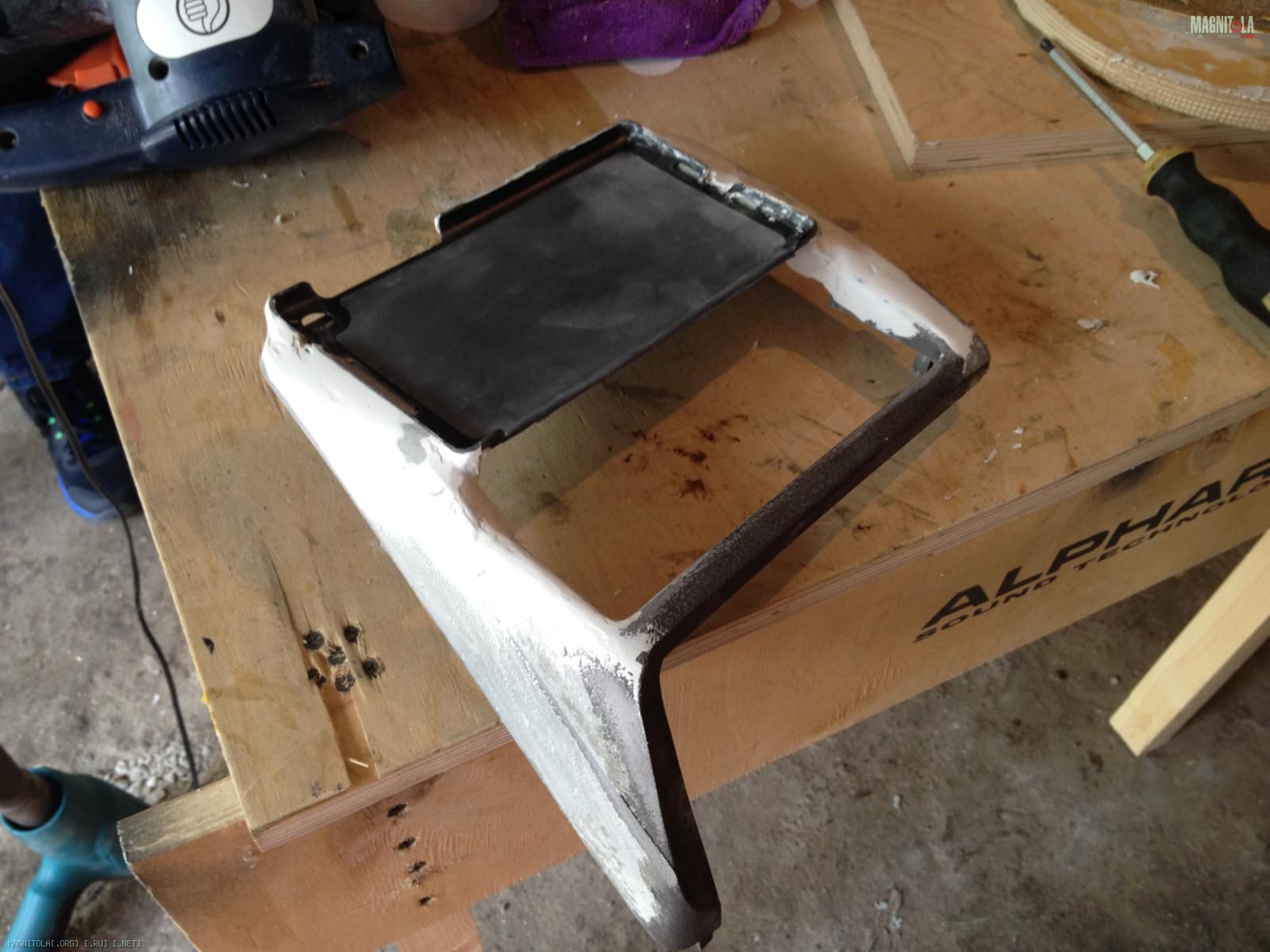

Далее,для усиления конструкции, накладываем слой зелёной Body шпатлевки со стекловолкном. Наложил и немного вывел форму

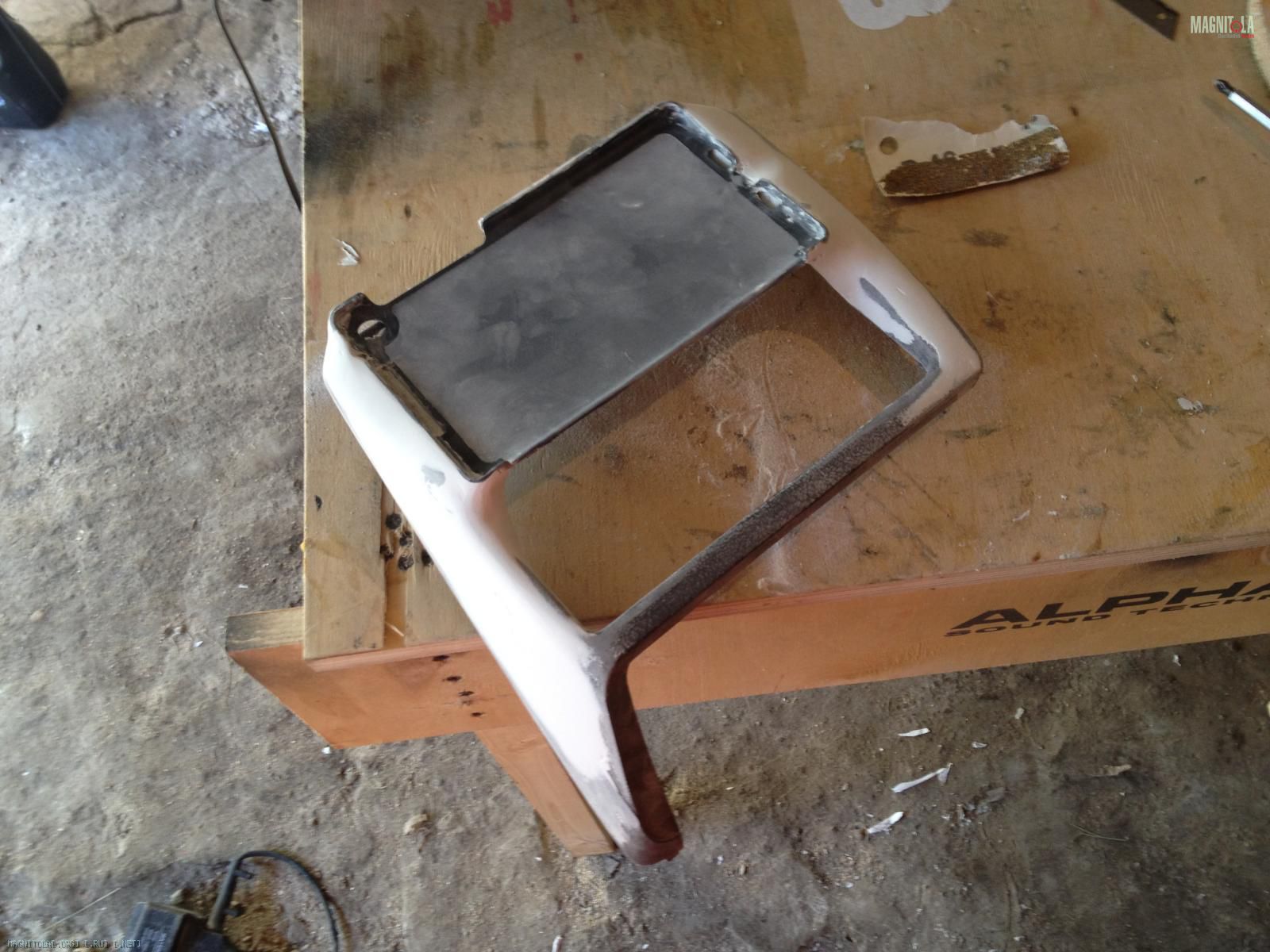

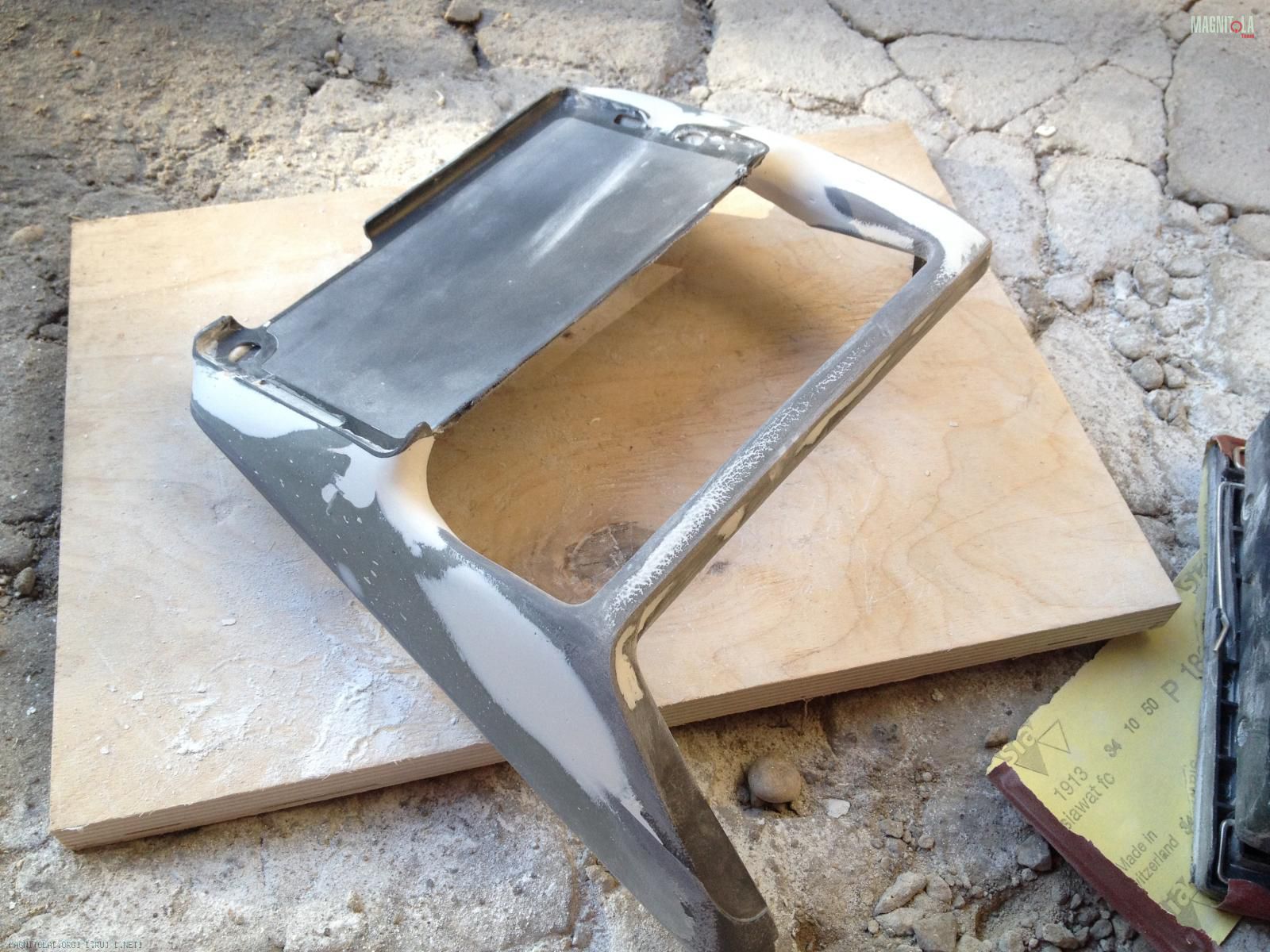

Получив жёсткость конструкции, этап за этапом, начинаем выводить форму финишной шпатлевкой со стекловолокном по той же технологии : прилепил-отшлифовал, прилепил-отшлифовал.
Финальной шероховатости добивался с помощью последовательного использования наждачной бумаги с зернистостью 120 -> 160 -> 200 -> 400. Дальше выводить уже не стал. Надеюсь, этого хватит для перетяжки.
Финально,чтобы рамка в авто смотрелась более-менее гармонично, пока она не будет подвержена перетяжке, дунул сверху чёрной матовой краской. Примерный результат можно оценить по фото,сделанному ночью, на старый айфон
Прошу строго не судить, т.к. выполнял данный тип работ впервые. Нормально получилось?
Количество степеней свободы,после изготовления, у рамки уменьшилось,но не насовсем.В моём случае, получилось так,что большие слои шпатлевки наложены только по бокам рамки. Верхняя часть держится практически только на термоклее, нижняя, не считая углов, свободна. Поэтому планшет хоть и с натягом, но встаёт. Зато держится отменно
Если перетяжка планировалась тканевым материалом, то на 120 можно было остановиться.
Дальше уже клей плохую адгезию проявляет
Подпишусь, пожалуй, на тему. Тоже в свое время был запланирован так и не реализованный проект на базе нексуса+Sabre HiFiMeDIY, может еще и вернусь к нему в итоге)
Всем привет! На этот раз поговорим о фальш панели. Учитывая то, что усилителей будет три, вдобавок к ним будет установлен процессор, а мест, куда это всё можно расположить не отнимая полезного объема багажника не так уж и мало, решил изготовить фальш панель из фанеры и прикрепить её к каркасу под задним стеклом, не оставив шанса SPL сабвуферному звену ( в седане, без полностью открытого проёма багажника, о высоком звуковом давлении можно только мечтать) - да и фиг с ним! В общем, поехали!
Выпиливаем подходящий кусок фанеры, берём кучу расходников и инструментов домой, запасаемся нехилой долей времени и вперёд.

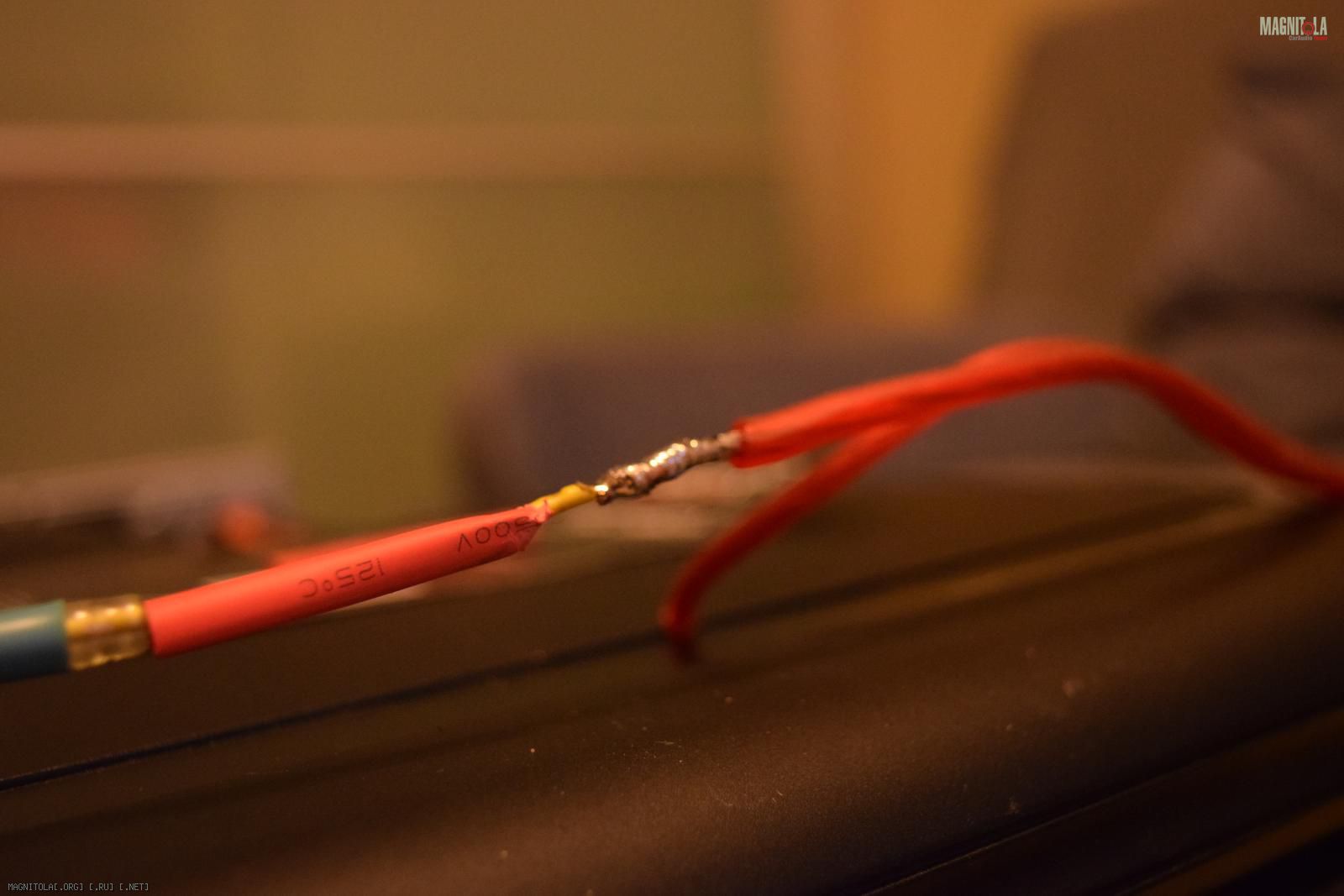

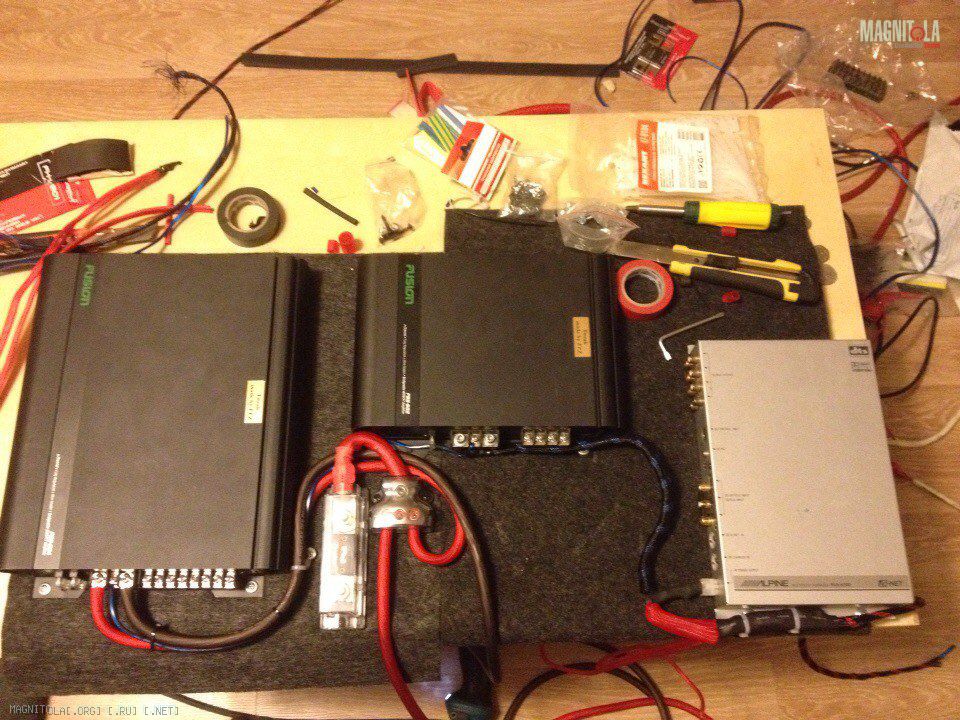

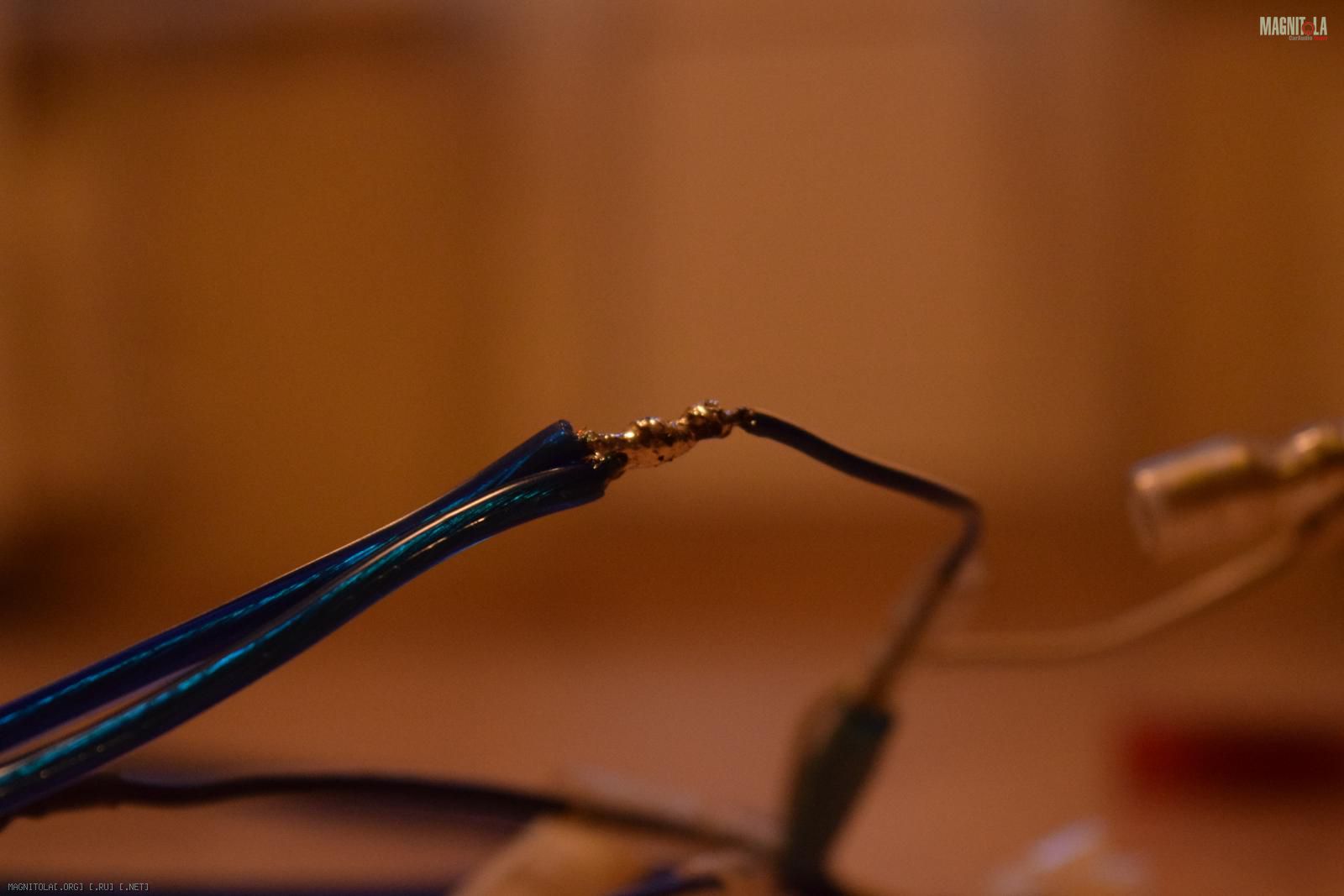

Предварительно распределив по своим местам процессор и два усилителя, прикрепив их к панели, решил начать с разведения силовой проводки процессора по фэншую. Тем, кто не знает, штатная фишка процессора со всеми входящими в неё проводами выглядит, мягко говоря, не очень презентабельно, поэтому было решено максимально упрятать всё имеющееся добро в термоусадку и кабельную оплетку. Силовая проводка срощена с акустическим кабелем Ural Decibel 12Ga, места контактов пропаяны и упрятаны в термоусадку, ибо изоленту многие считают колхозом
Далее, разводим ремоуты с помощью акустического кабеля Daxx S36, также пропаяв кабели и загнав их в термоусадку. Далее, прячем всё добро в кабельную оплётку.

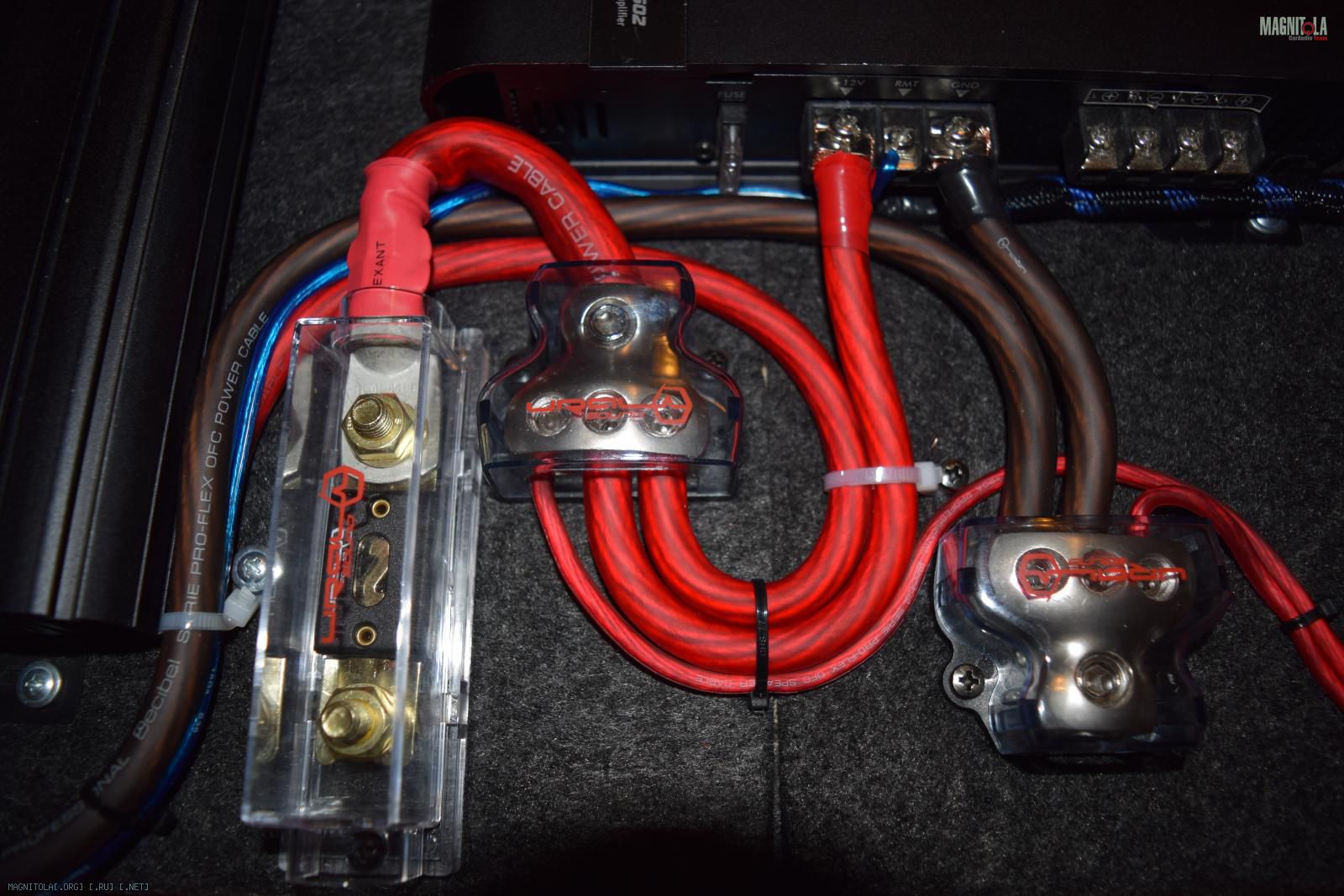

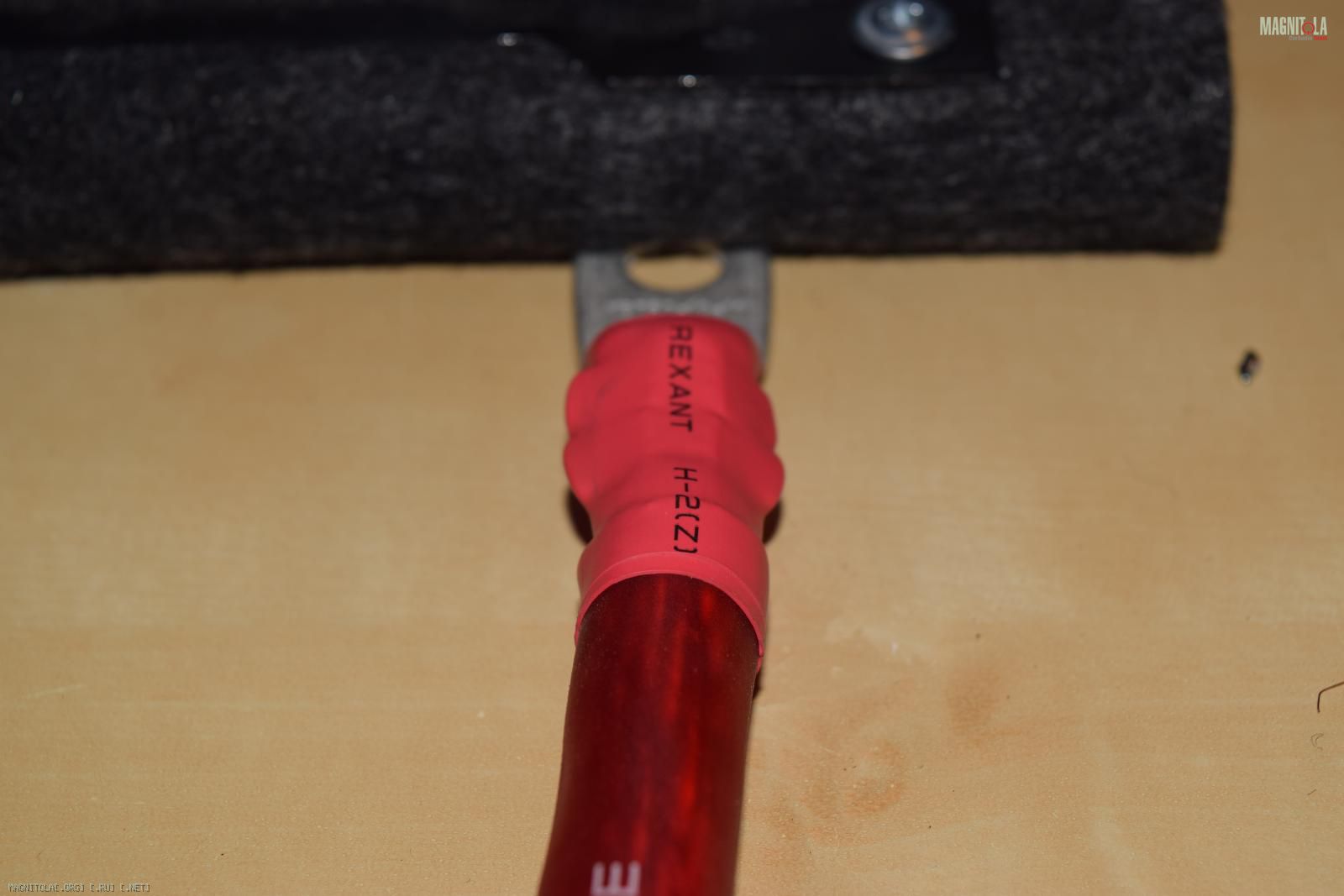

Далее, начинаем прикидывать каким образом будет разведена вся силовая проводка. Из под капота, напрямую, тянутся два силовых кабеля сечением 0 Ga по одному на плюс и минус, соответственно.Значит, нам нужно сделать так, чтобы вся силовая часть панели была построена таким образом, чтобы к ней подключались всего два этих кабеля,с помощью которых будут запитаны два усилителя и процессор ( третий усилитель не помещается, над его креплением начну работать чуть позже ). В этом нам помогут два распределителя Ural PB-DB01 ( данный распределитель имеет вход под один кабель 0 Ga и выход под 4 Ga ) - то,что нам нужно! Далее, не забываем о безопасности - это самое главное в любой системе автомобиля, поэтому плюсовой вход в распределитель защищаем предохранителем номиналом в 200 Ампер, установленным в колбу. Собственно, и колба, и предохранитель, и силовые кабели тоже Ural. Схема подключения следующая : кабель 0 Ga, идущий от АКБ, подходит к нашей панели и подключается к предохранительной колбе. От этой колбы идёт маленький кабель того же сечения и подключается к распределителю, из которого уже идёт разведение силовых кабелей по потребителям. Обжимаем кабель гидравлическим прессом с максимальной величиной давления в 12 тонн и матрицами под кабель сечением 35 квадратов ( всегда так делаю : беру матрицы по своей величине мЕньшие на один порядок, чем реальное сечения используемого кабеля и наконечника ). Наконечник медный, луженый, КВТ. Обжимаем наконечник в двух местах для стопроцентного контакта и прячем всё это добро под термоусадкой.

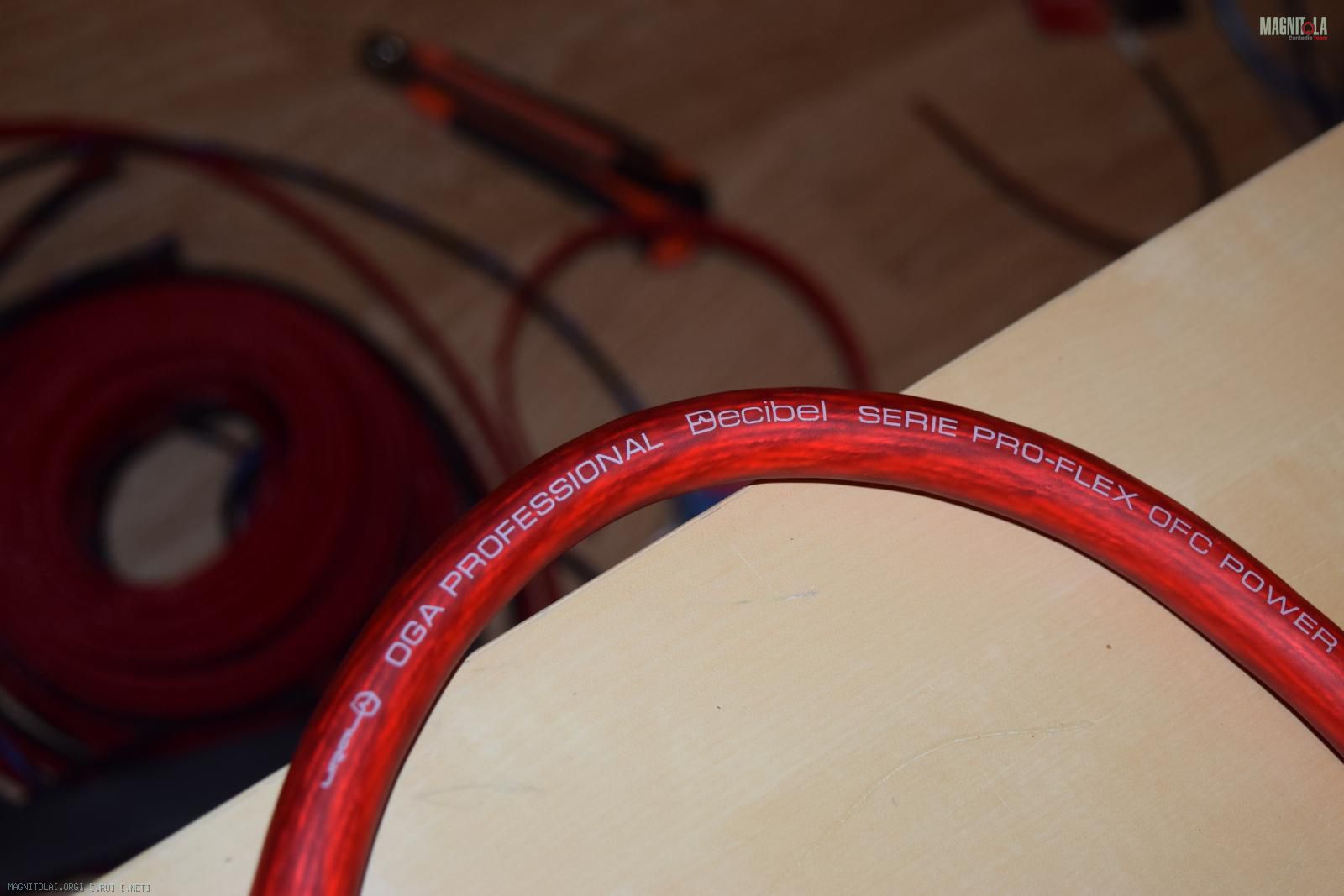

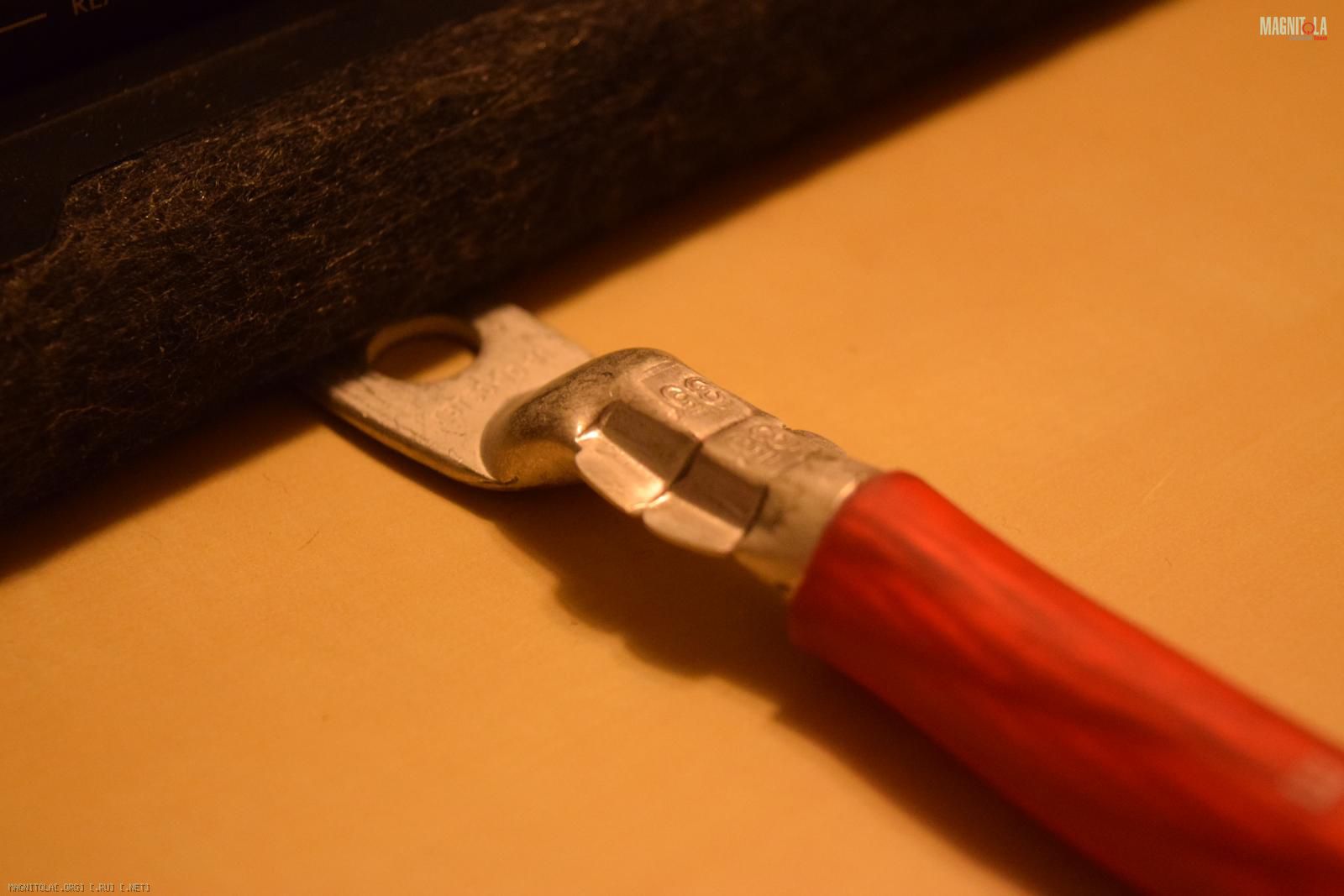

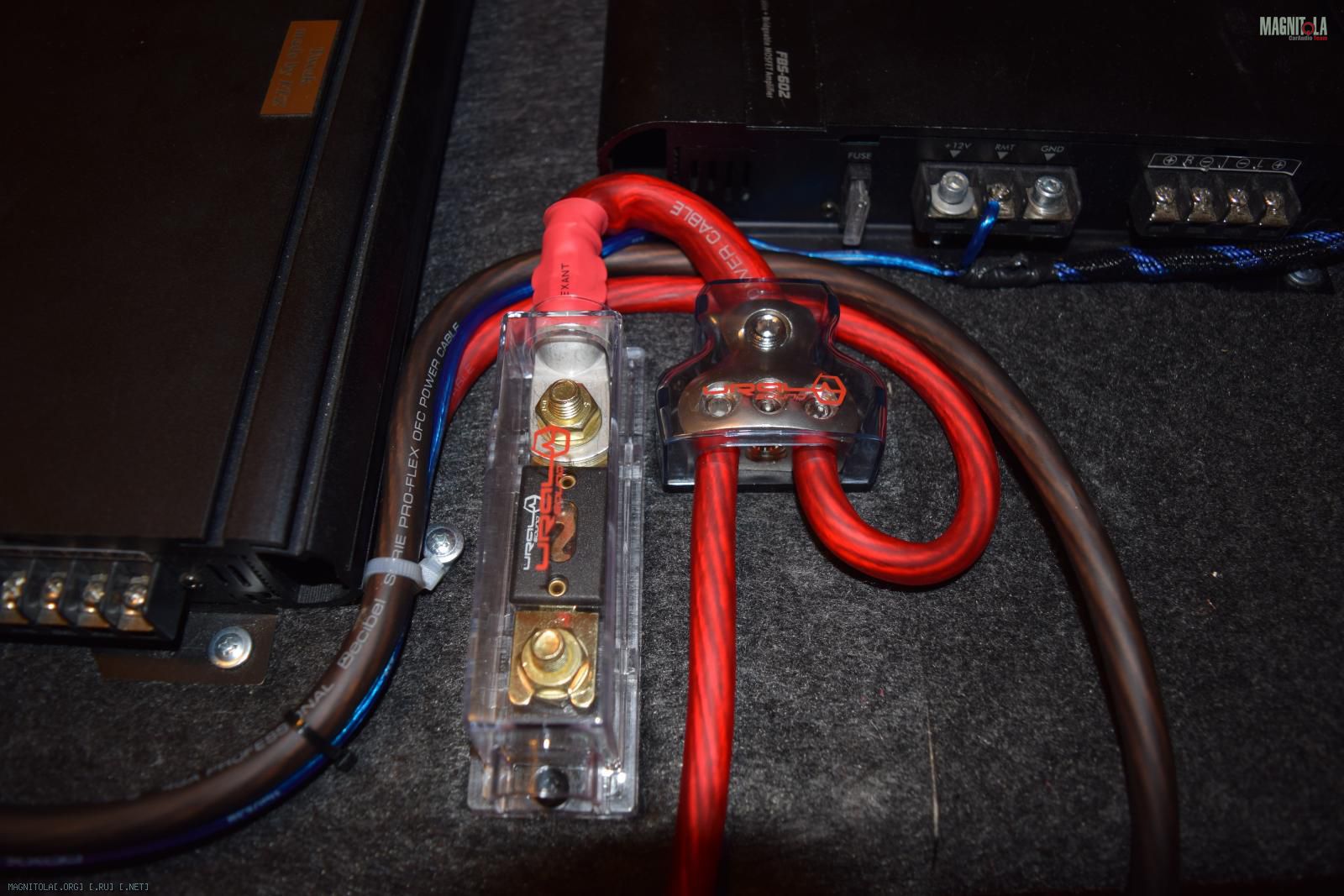

Здесь хочу заострить внимание на гибкости кабеля 0 Ga. Обжатый в наконечник кабель всегда теряет свою гибкость на определенном расстоянии в виду того, что в самом наконечнике, если его срезать болгаркой, мы увидим сплошную моножилу, созданную из нескольких тысяч медных жил с помощью многотонного пресса. Так вот, концепция панели такова, что с местом на ней особо не разгонишься и другого выхода, кроме как располагать выход предохранительной колбы под углом в 180 градусов ко входу распределителя, да ещё и впритык, у меня не оставалось. Учитывая сечение кабеля, величиной более, чем 50 квадратов, я засомневался в том, что у меня это получится. Каково же было моё удивление, когда кабель поддался, приняв нужную форму. Результат на фото
Далее, начинаем аккуратно разводить силовую проводку по усям и подключать её.

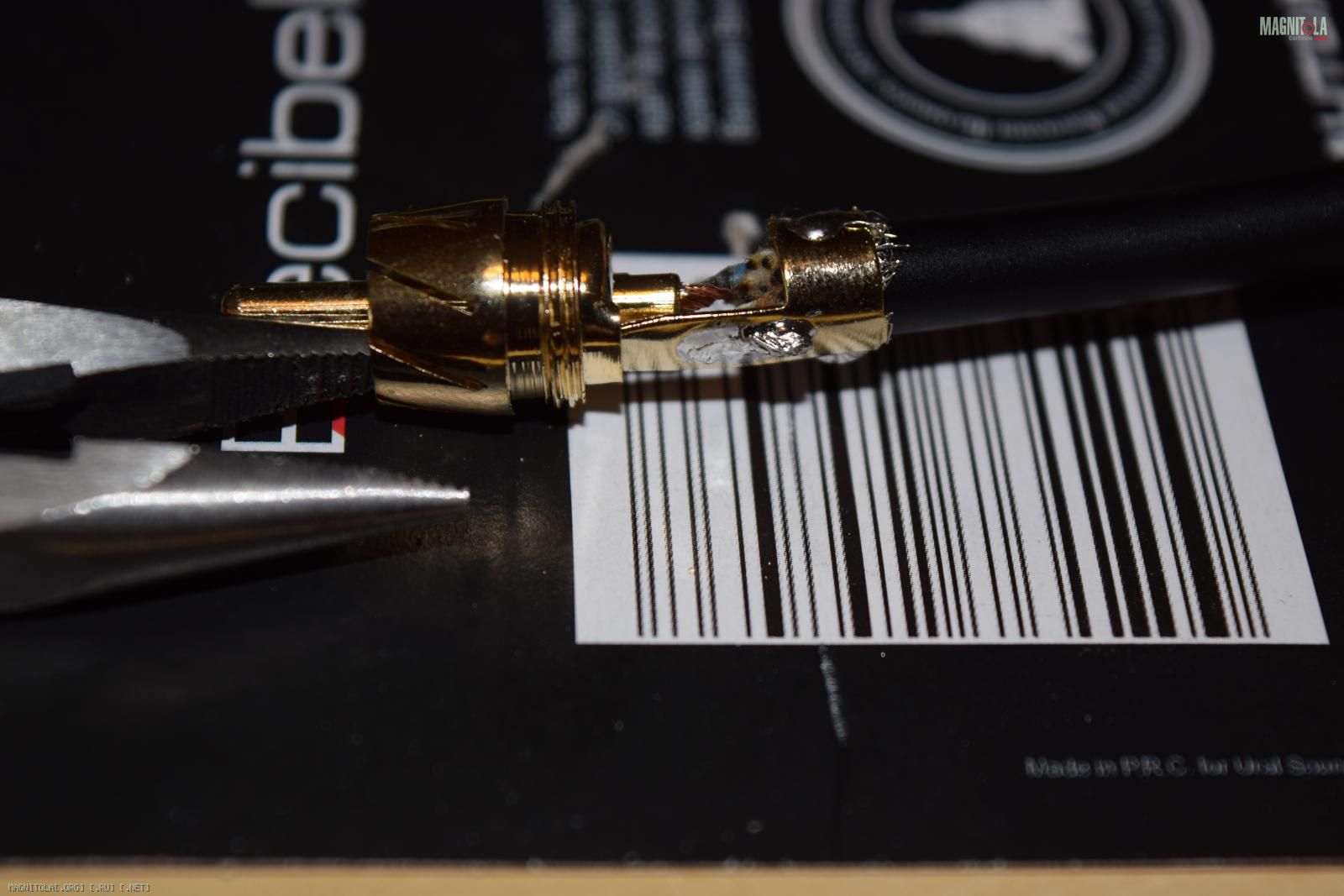

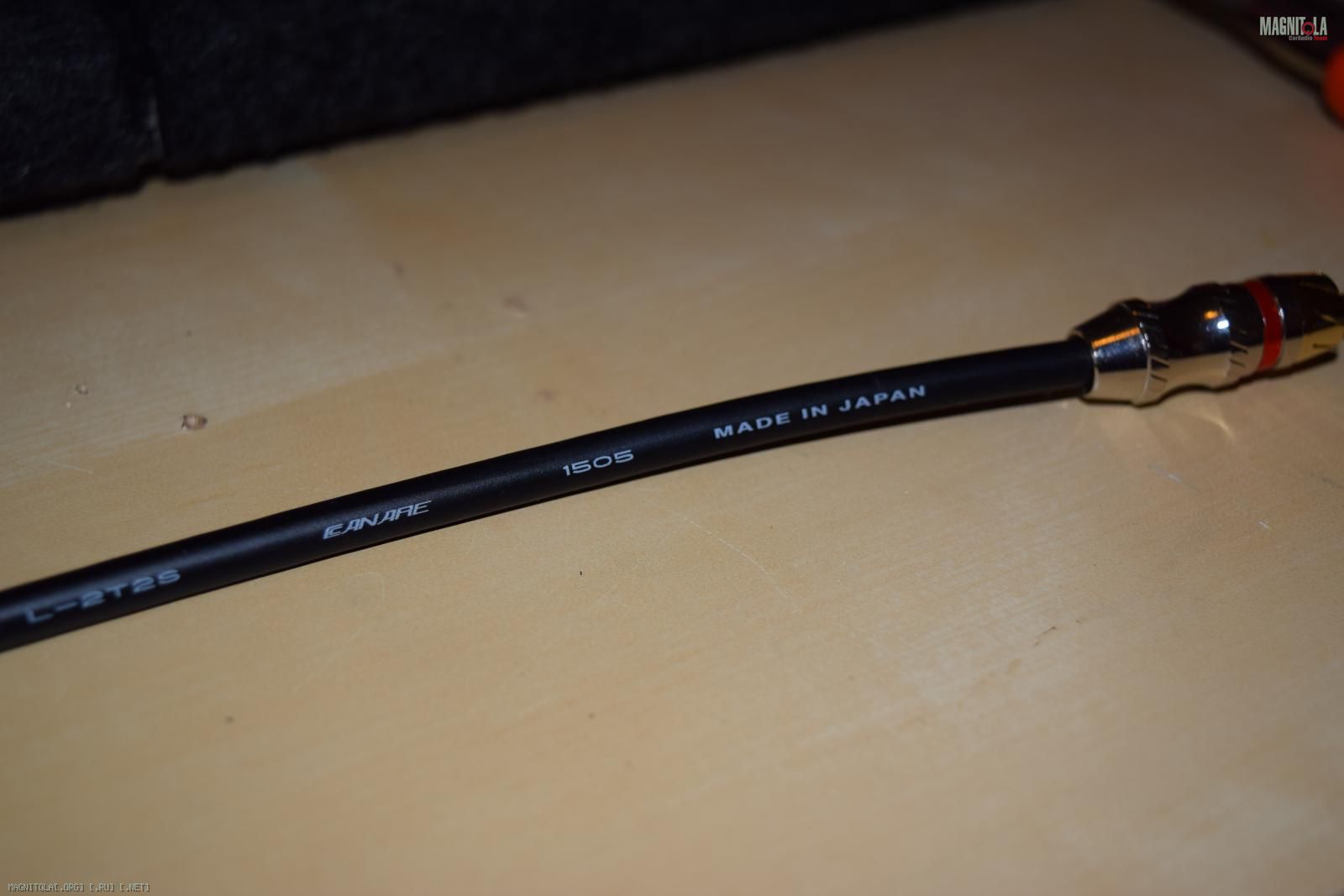

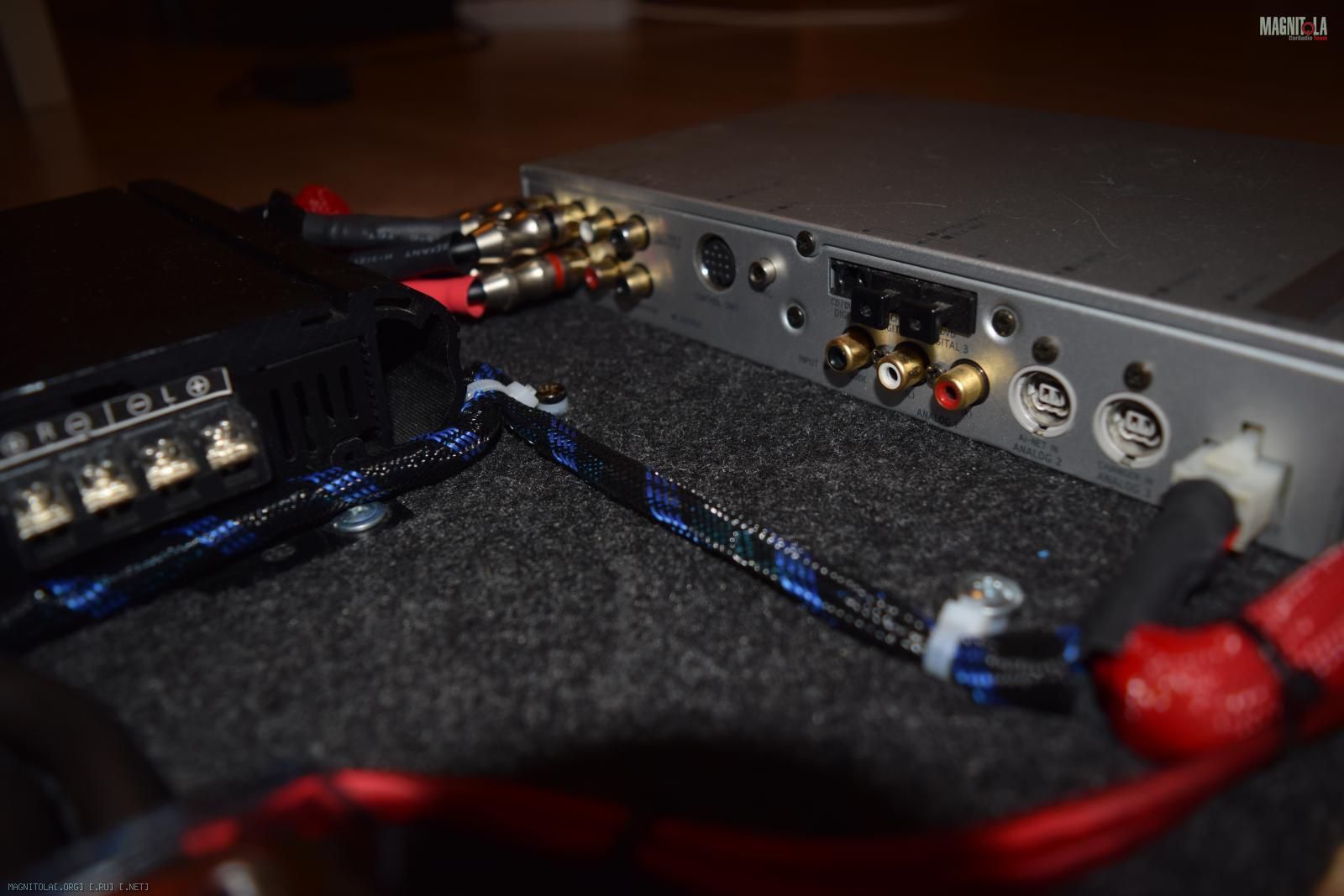

Теперь нам требуется распайка межблочных кабелей, их подключение и крепление.Самое главное в данном виде извращений то , что межблочные кабели идут по другой стороне, никак не пересекаются с силовыми и имеют минимальную длину, что намекает нам на практически 100%ное отсутствие наводок и прочих неприятных моментов, связанных с данным типом кабелей. За основу был взят кабель Canare l2ts2 и RCA наконечники Mystery. Да, да, Mystey. Раскрою страшную тайну : ни RCA наконечники, ни даже межблочный кабель вы никогда не сможете "услышать". Пример тому : недавно проведённый нашими форумчанами тест межблочных кабелей, доказавший раз и навсегда, что разницу в звучании не слышит никто. Главным параметром для межблоков является экран. К слову, у того же Ural есть в наличии отличные межблоки, не оставляющие шансов наводкам,в чём я лично недавно убедился, но их длина не подходит по концепции, да и Canare со шмистерями был в загашниках, поэтому выбор был очевиден. Экран припаян к массе RCA со стороны источника сигнала, с другой стороны кабеля экран обрезан под корень (тоже фэншуй ). Кабель припаян с помощью серебросодержащего припоя Asahi, упрятан в кабельную оплётку "змеиная кожа", а сами оконечники упрятаны в Rexant.
Далее, приступаем к самому главному : проверке работоспособности готового узла. Учитывая планируемую концепцию, вся панель должна запуститься просто при подключении +12V к предохранительной колбе, и минуса к распределителю ( и подаче + 12V на ремоут проца, само-собой ).

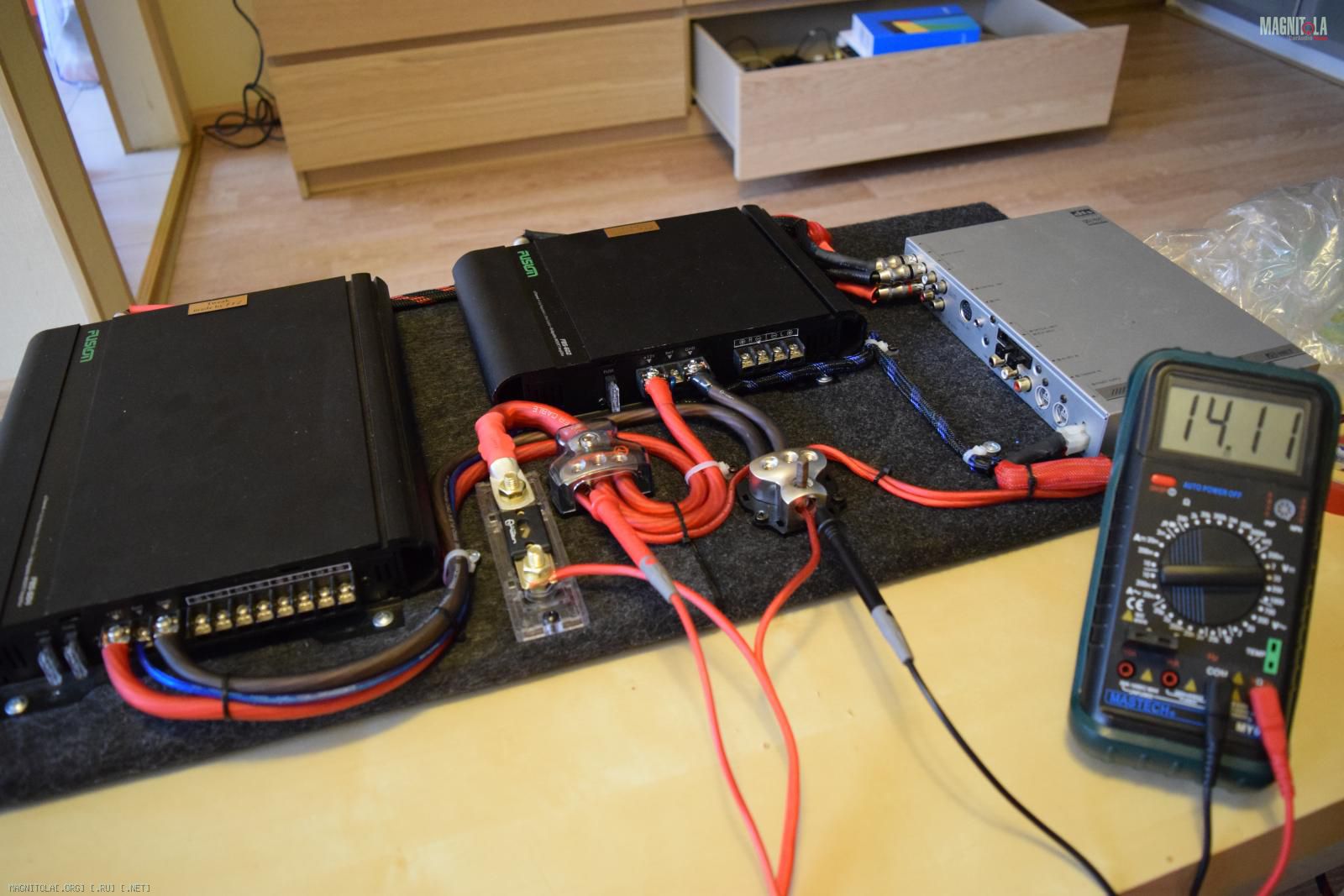

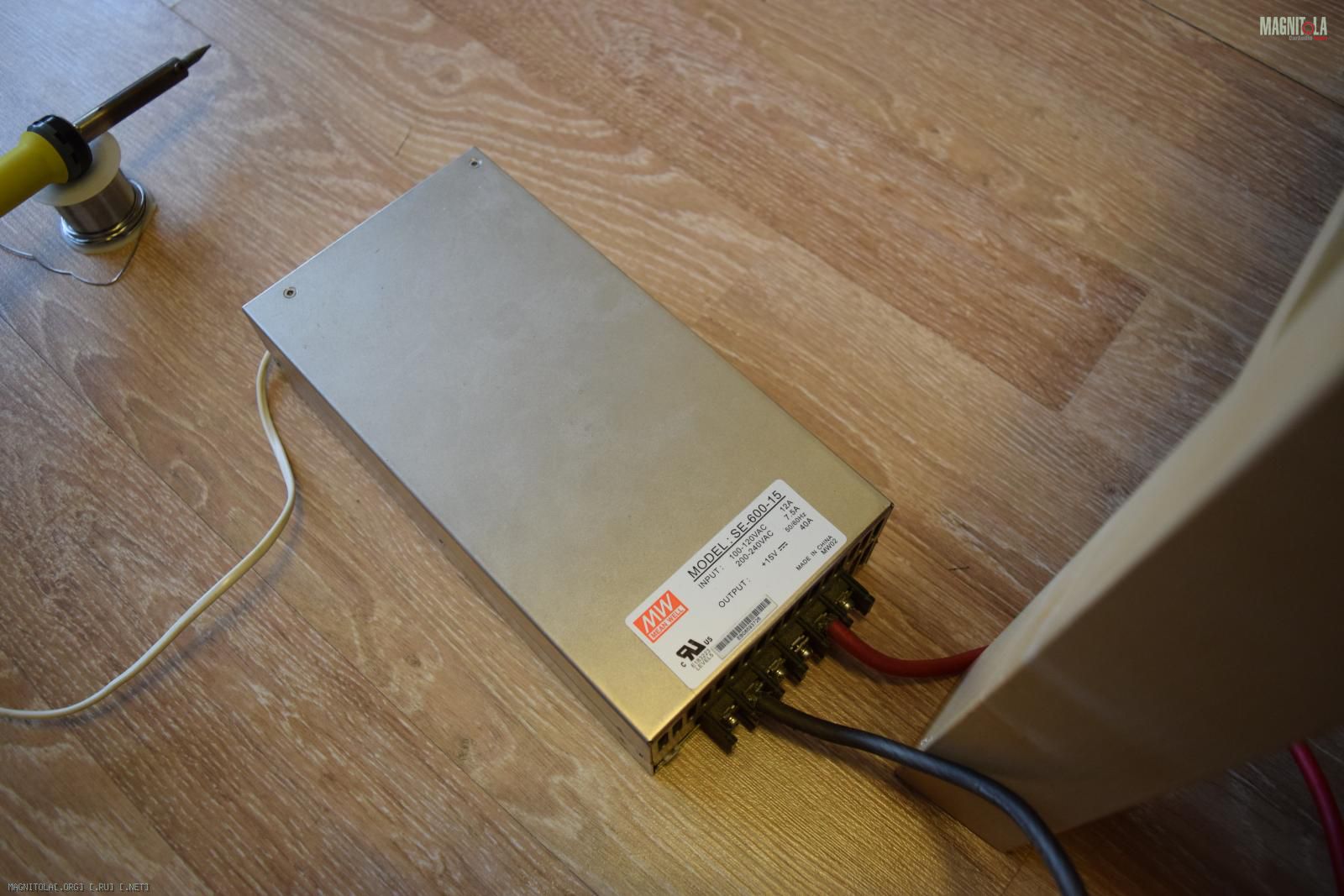

Достаём из загашников один из лучших блоков питания для наших целей - Mean Well SE-600-15. Подключаем мультиметр к силовой части, крестимся и запускаем БП.
Напруга пошла, предохранитель цел, БП не ушёл в защиту, значит, можно продолжать.
Подаём +12V на ремоут процессора ( без этого, процессор не подаст команду усилителям запускаться, не смотря на то, что на их силовых контактах уже имеется напряжение ) иииииии... Power ON !!!

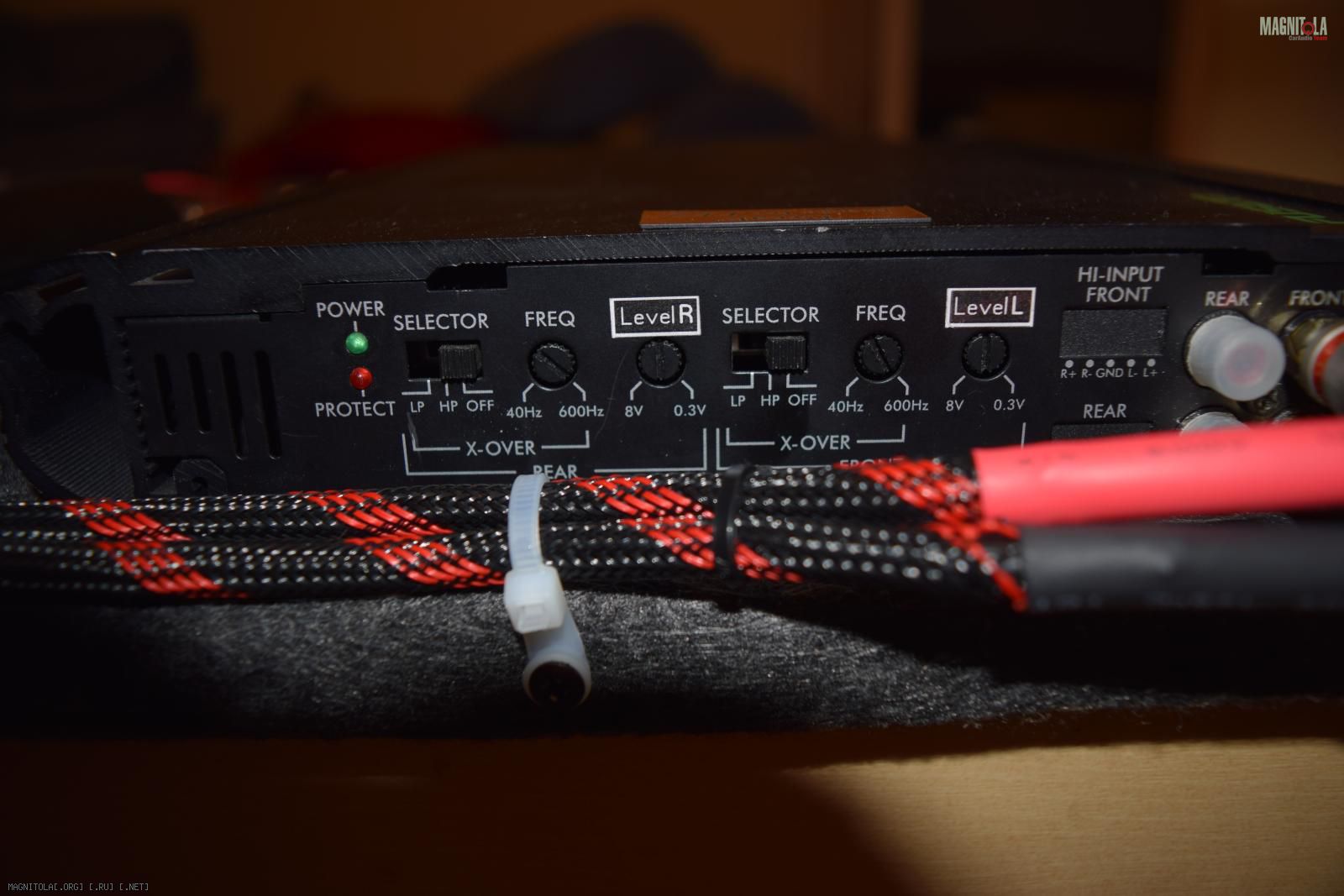

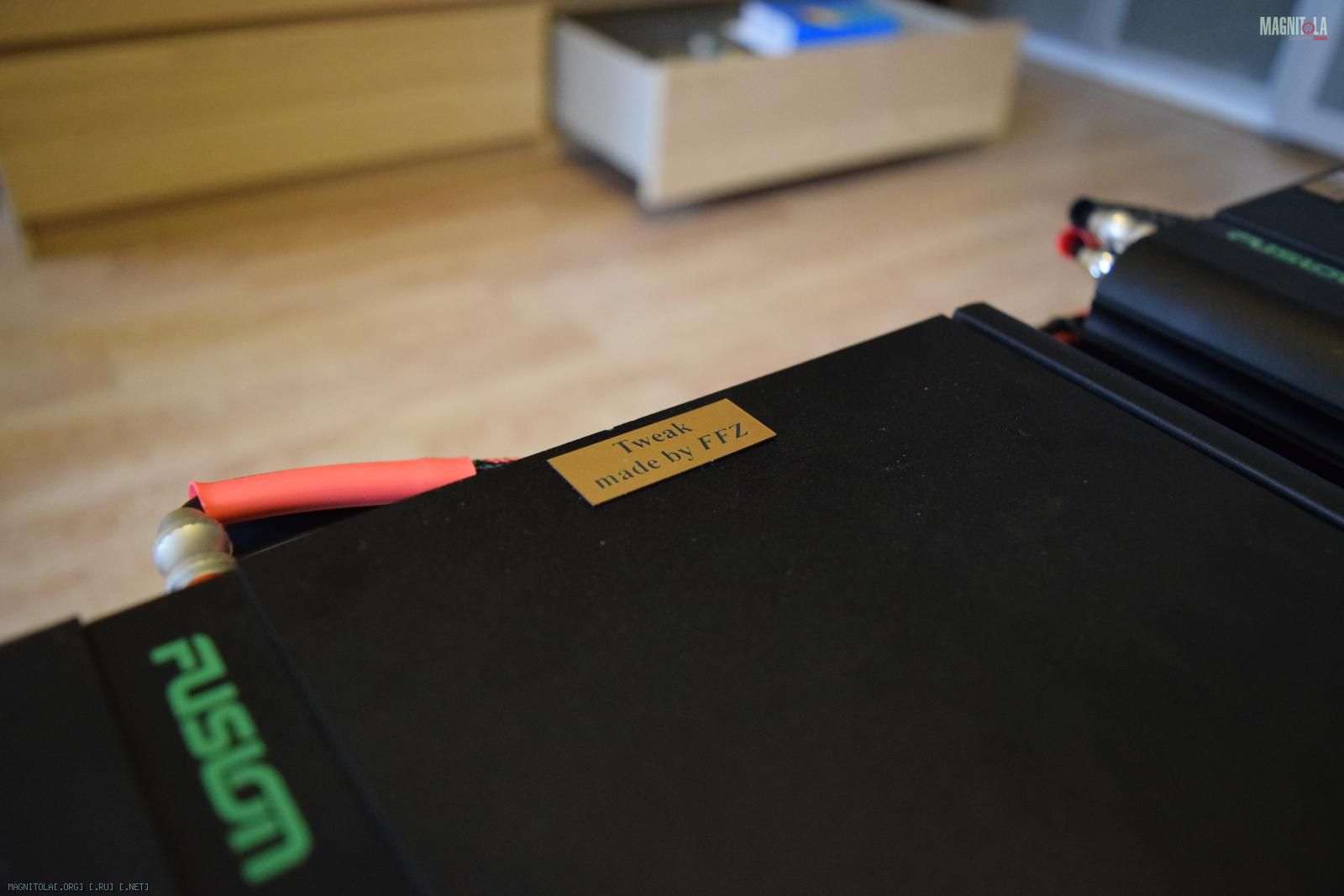

Уси запустились, отлично!!! Кстати, об усях, не дождавшись установки, предыдущие уси были проданы и закуплены ещё более серьёзные ( типичные симптомы автозвуковой болезни, не обращайте внимания ). Теперь у нас имеются два Fusion одной линейки, чьим твиком основательно занялся дядя Фёдор aka FFZ. Выполнен тотальный твик двухканальника, с его полнейшей переориентацией на ВЧ диапазон и заменой всех требуемых для этого комплектующих, на те, что устанавливаются Hi-End усилителях ( дабы не разводить срач и не обижать купивших усилители за дикие бабки, не буду углубляться ). Второй усилитель - переделанный из четырёх в двухканальник, предназначенный для дикого контроля любого мидбаса, представленного на современном рынке. Для того,чтобы был понятен уровень, скажу, что даже трансформаторы этого усилителя намотаны вручную, со всеми вытекающими и усилитель имеет на борту раздельные гейны для каждого из двух каналов. Далее, замеряем величину постоянного напряжения на выходе, что тоже является косвенным параметром качества настройки выходных параметров усилителя.

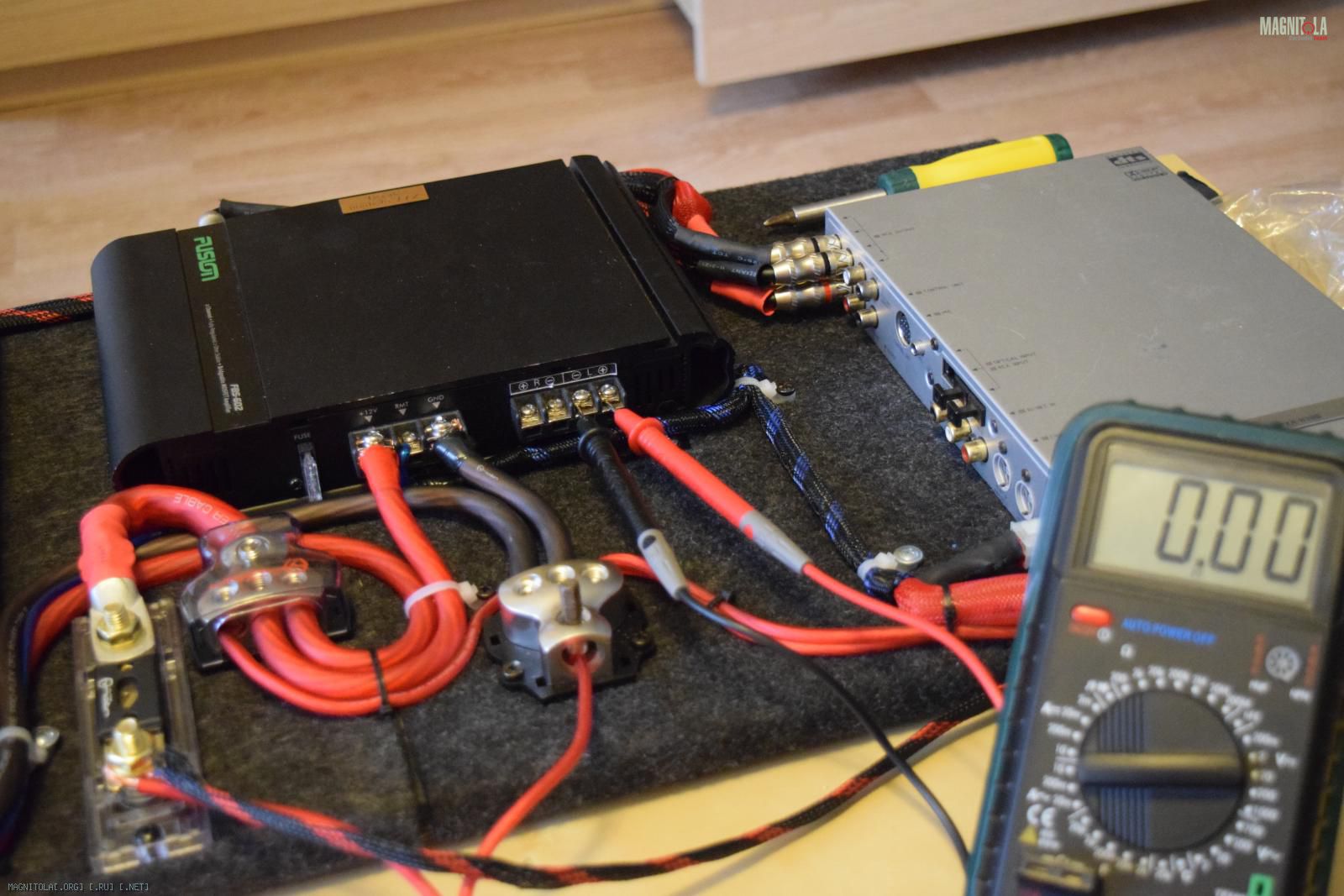

Первым замеряем усилитель, ориентированный на ВЧ.
0,00 Вольт, Карл!!! Дядя Фёдор, браво!!!
Далее, подключаем двухканальник.

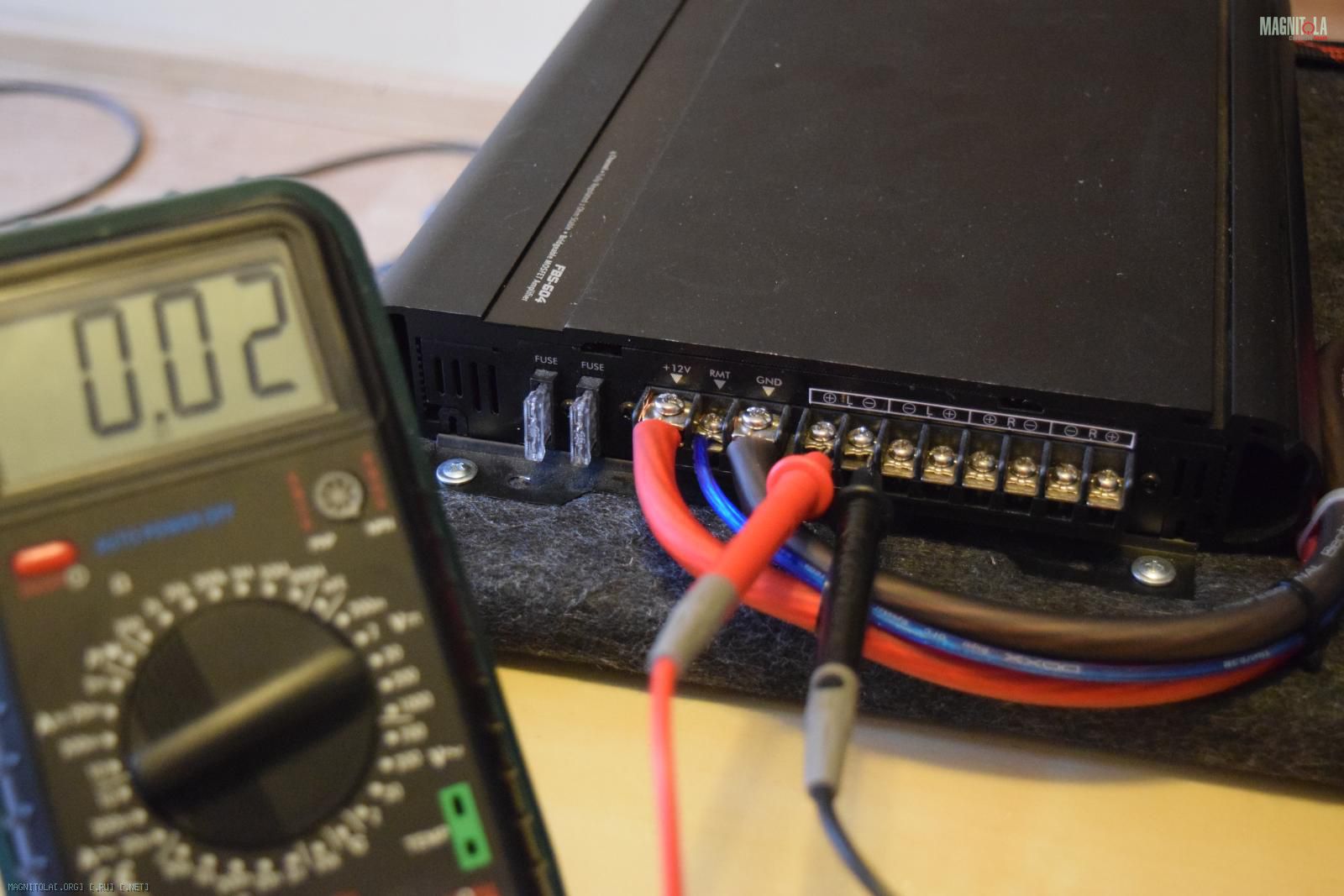

0,02 Вольта. Ещё раз, браво!!!

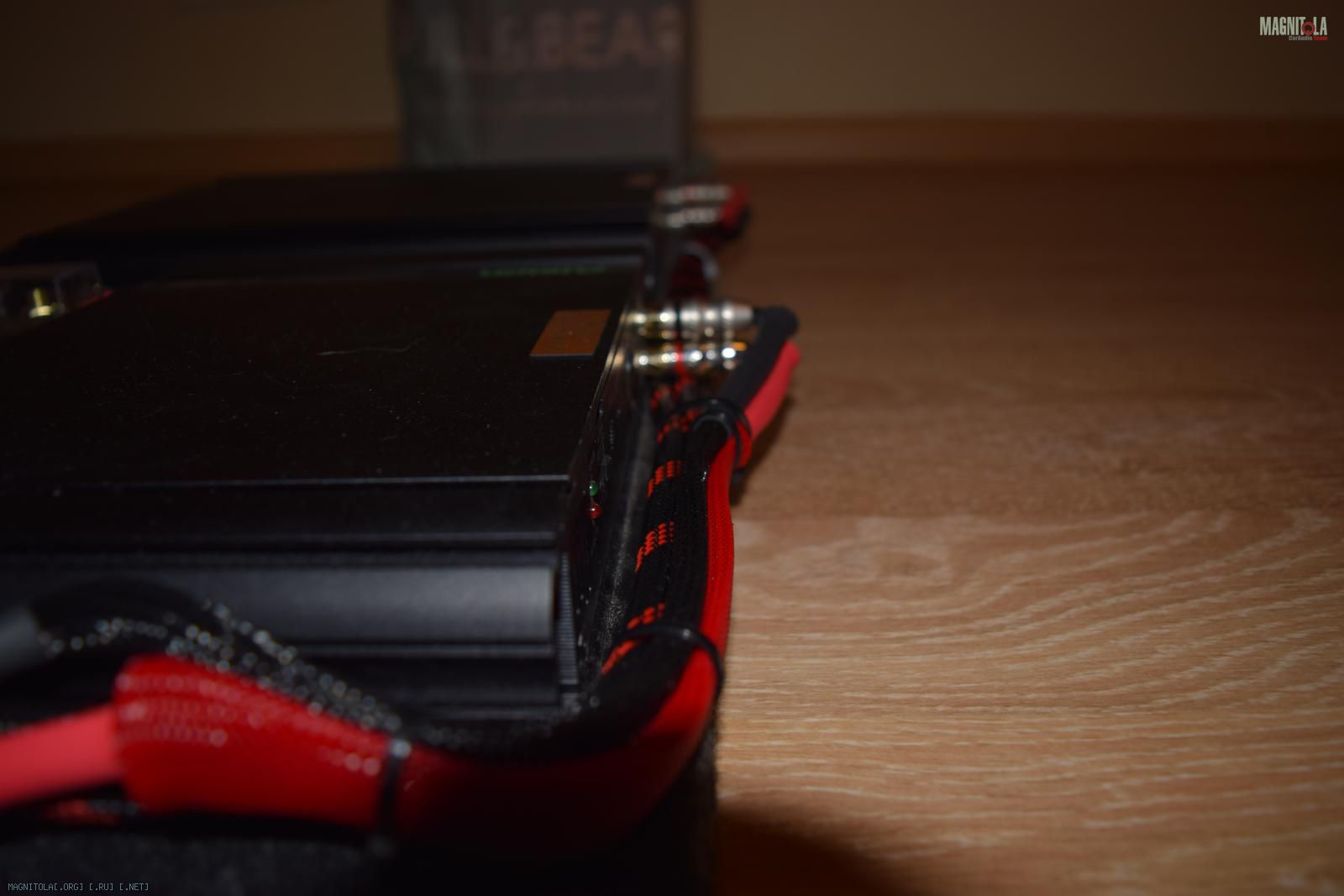

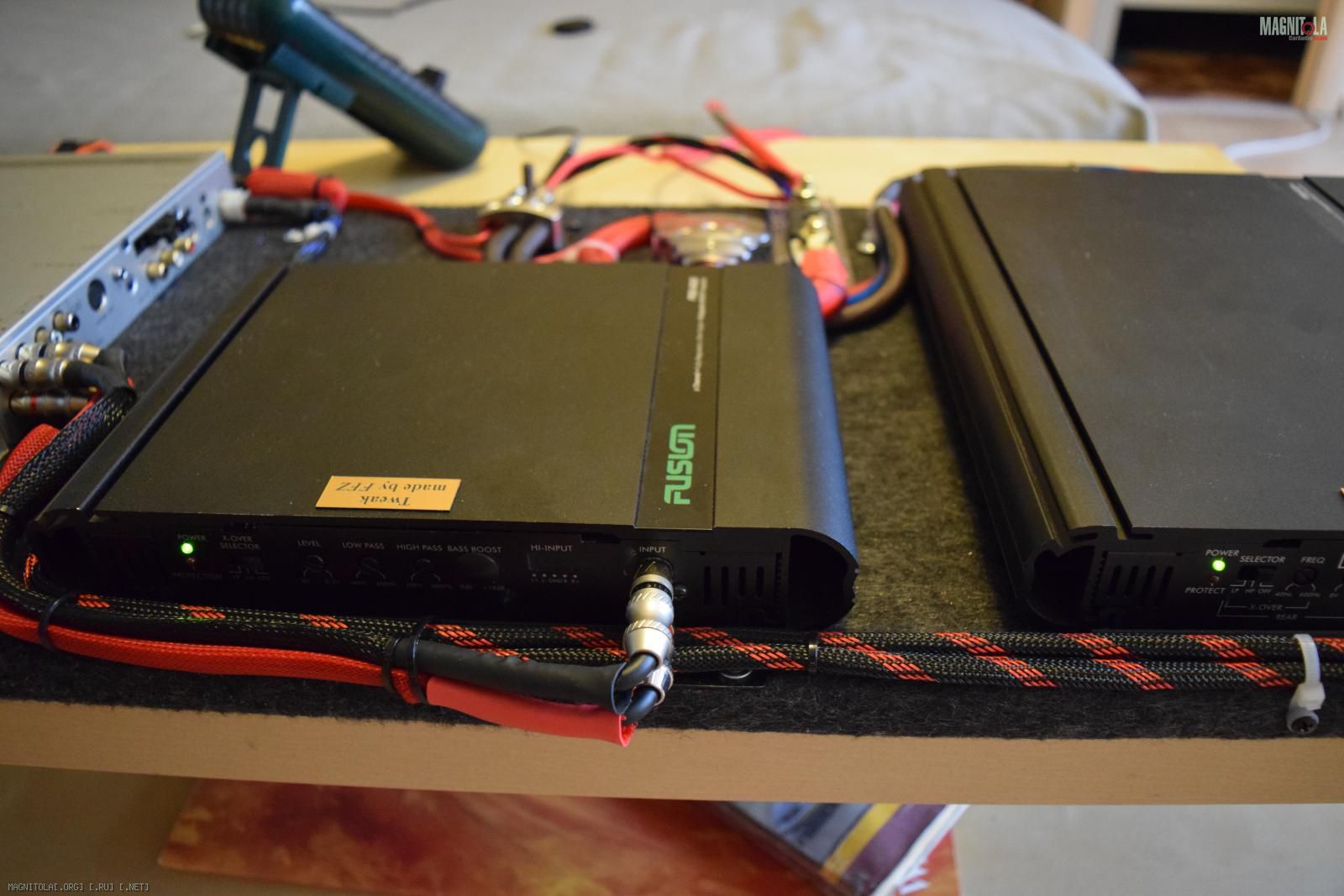

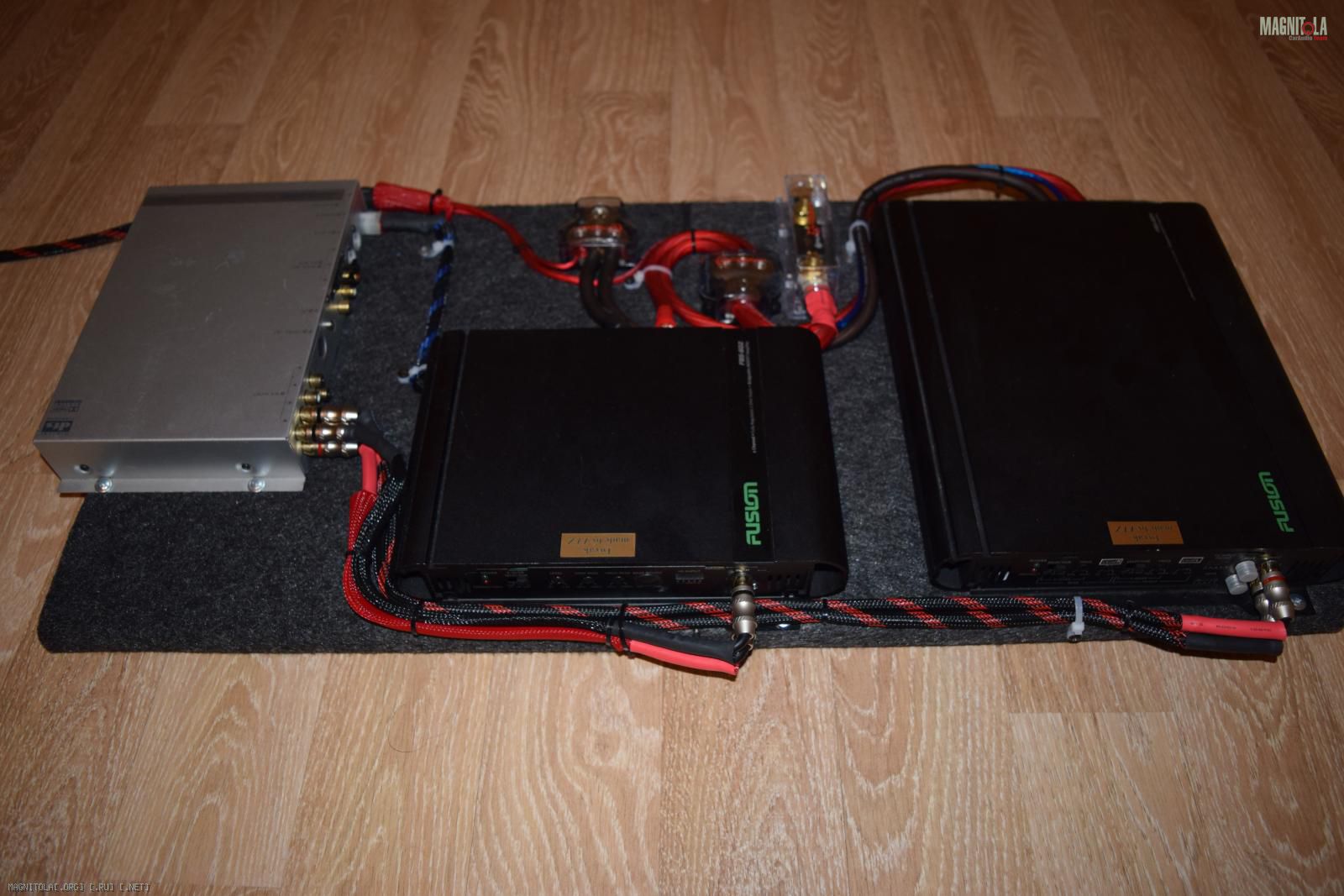

Ну и, напоследок, итоговые фото готовой панели. Всем спасибо за внимание!!!
