Skoda Octavia A7. Первая на "магнитоле"
Солнечного дня!
Инсталяций в данном автомобиле я здесь не встречал,ну что ж - будем первыми.
Объект исследования Skoda octavia третьего поколения.
В планах поканальный двухполосный фронт+сабвуфер.
Головным устройством останется штатная Bolero с выпаеными линейными выходами от Aleksey.
Компоненты пока в секрете.
Начинаем с ШВИ.

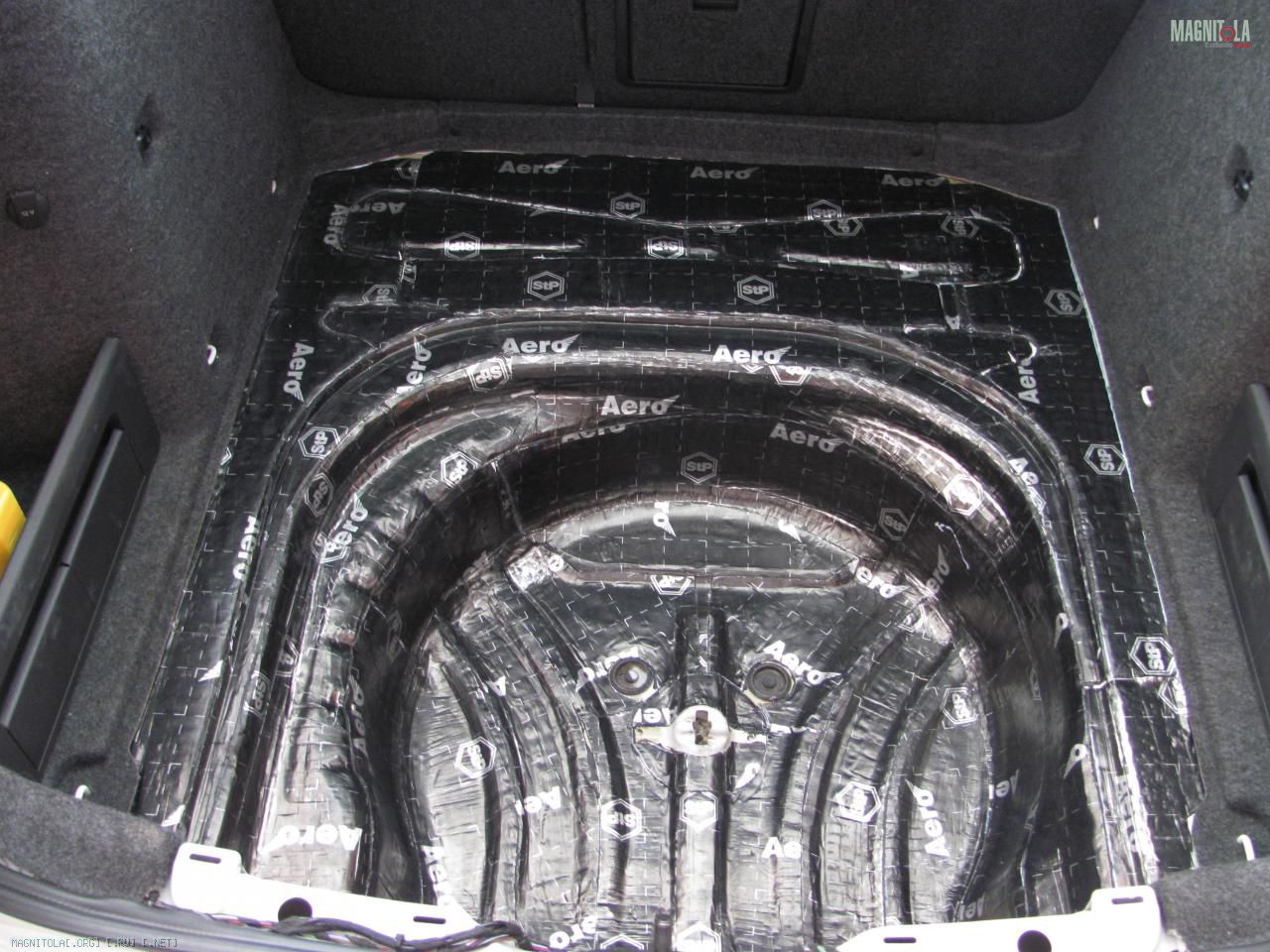

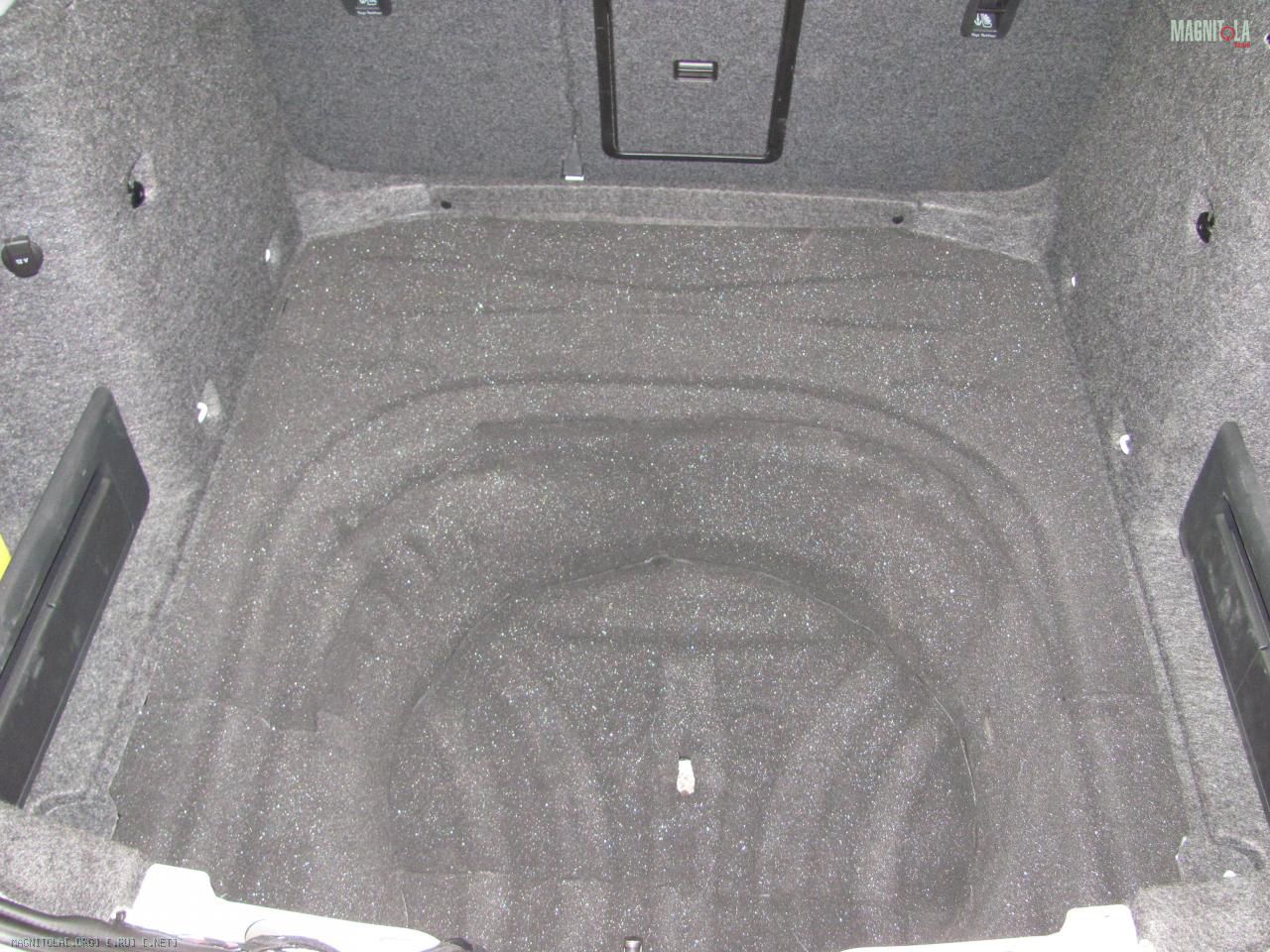

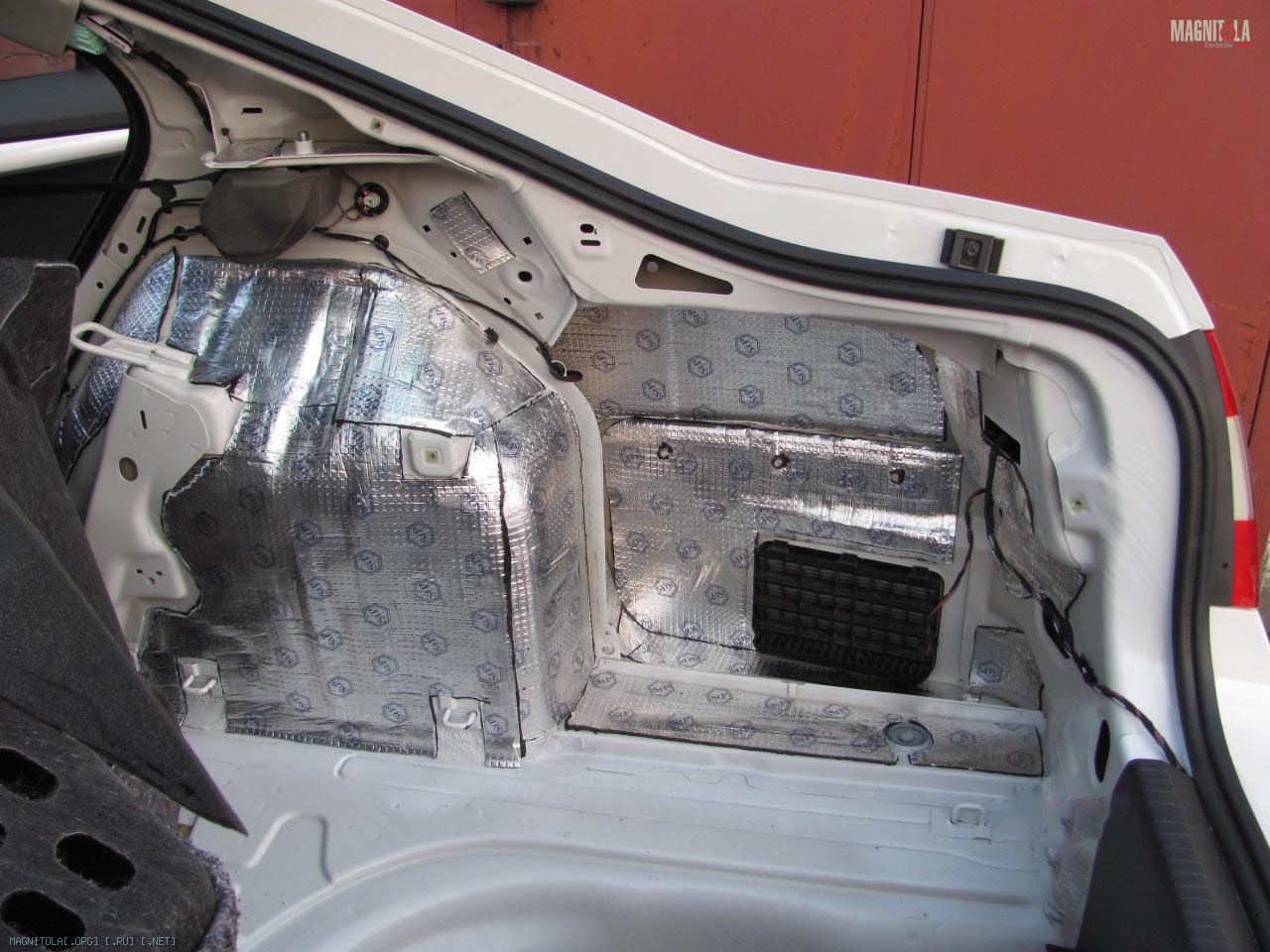

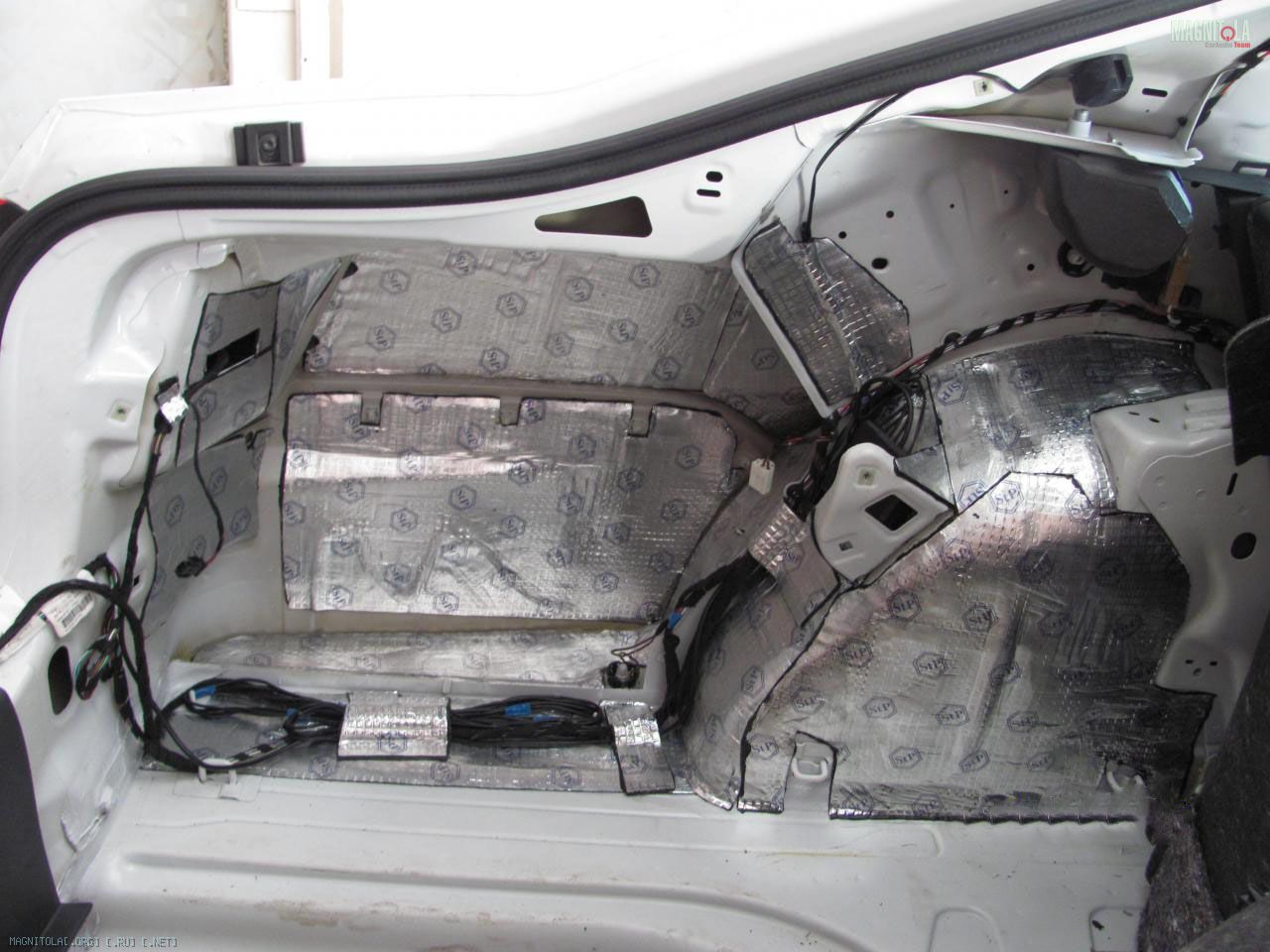

Багажник: Материалы использовались - STP Bomb, STP Aero+, Битопласт 10мм.
Вложение 796624Вложение 796626Вложение 796628Вложение 796626Вложение 796630Вложение 796632

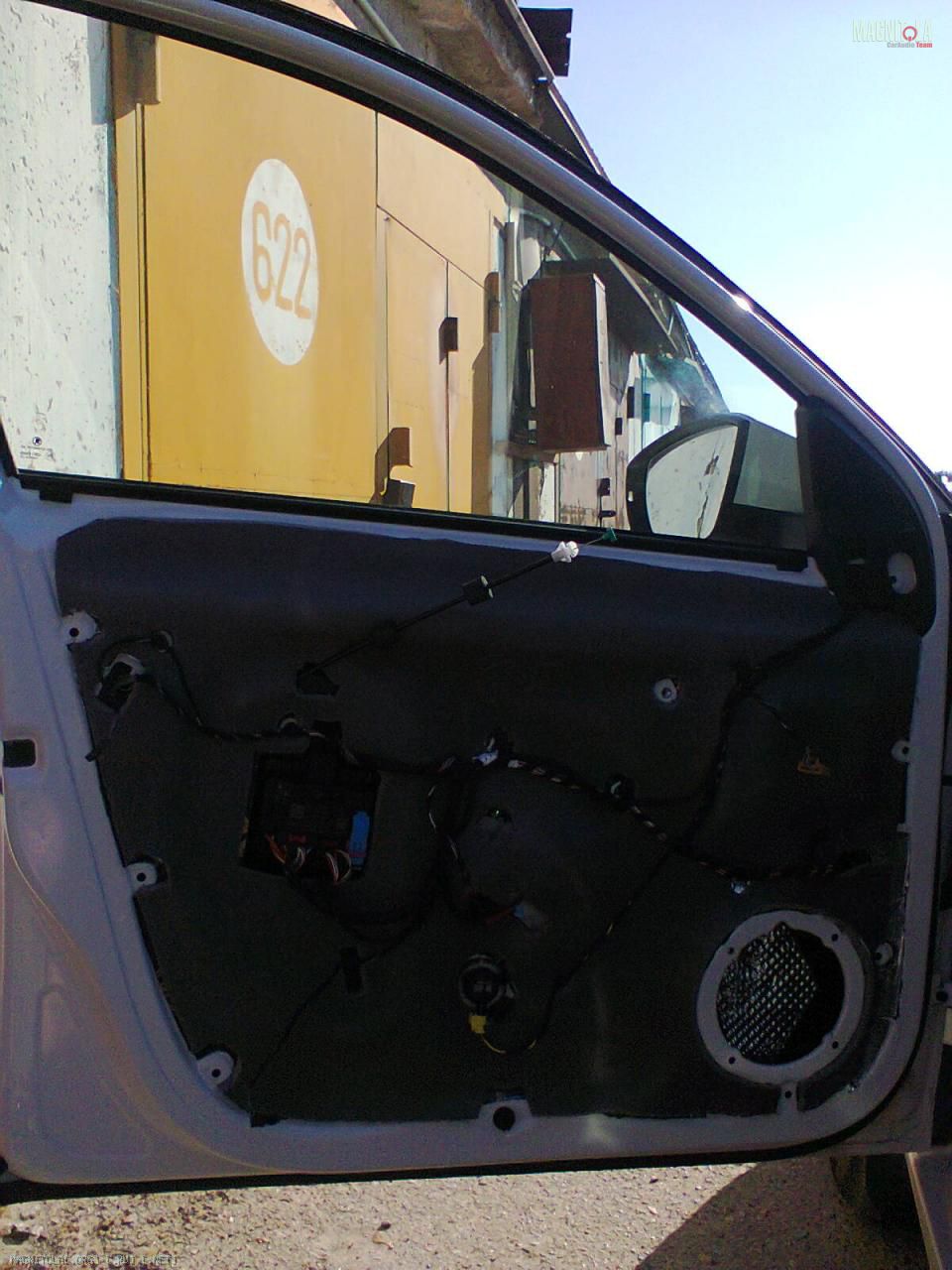

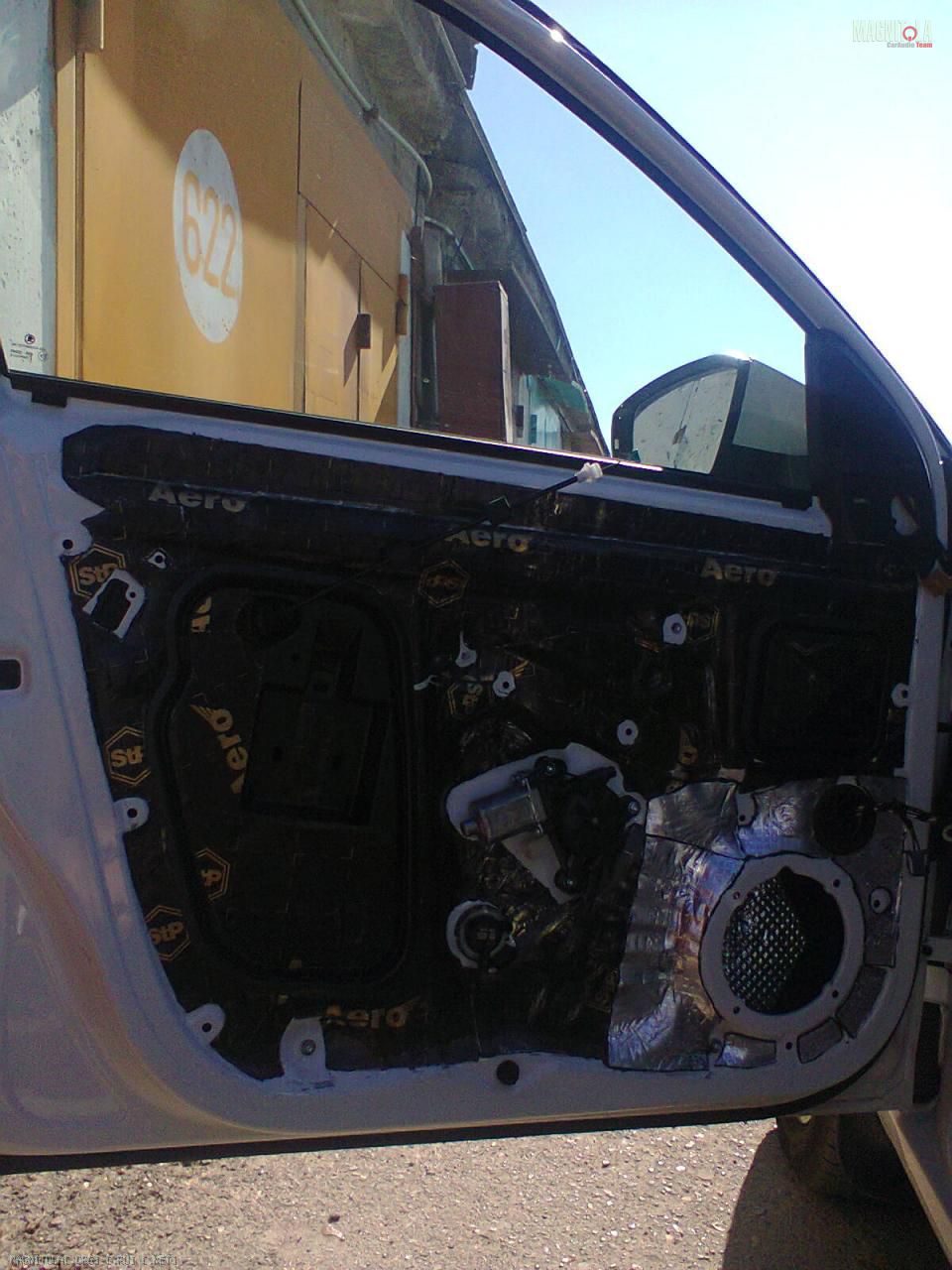

Левая дверь: Материалы - STP Aero, STP Bomb, Сплен 8мм, Акустическая линза от STP.
Вложение 796634Вложение 796636

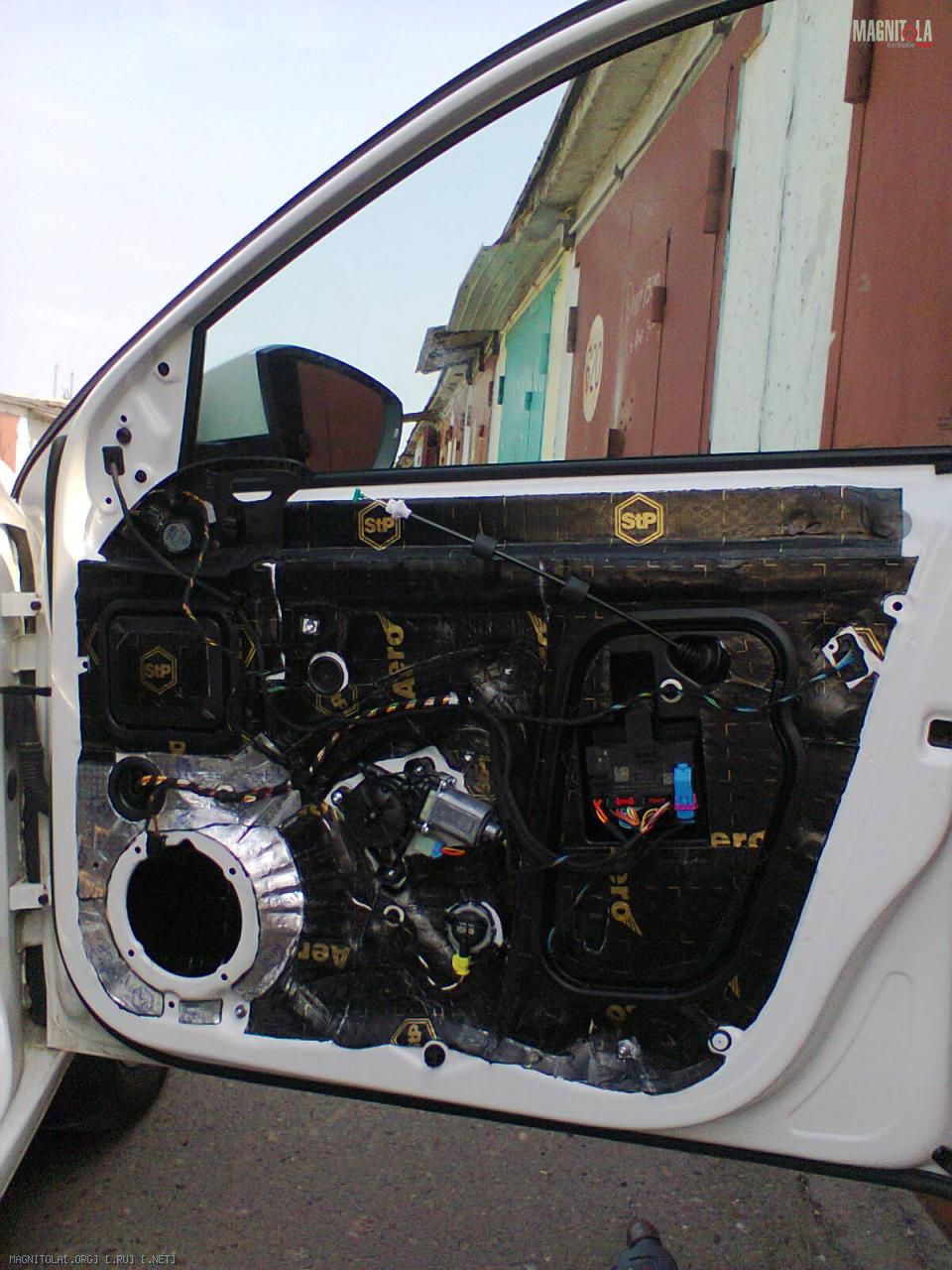

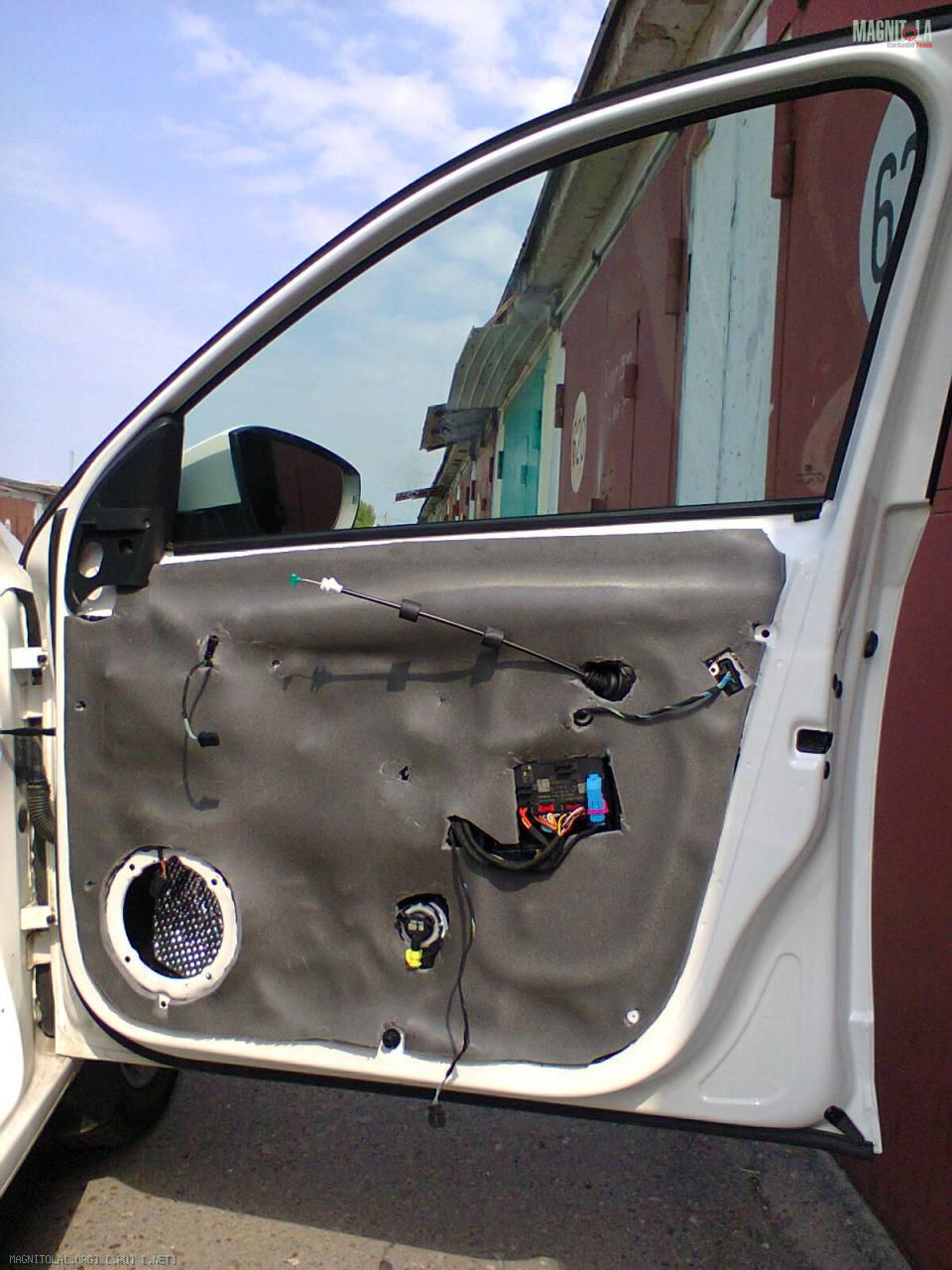

Правая дверь: аналогично.
Вложение 796638Вложение 796640

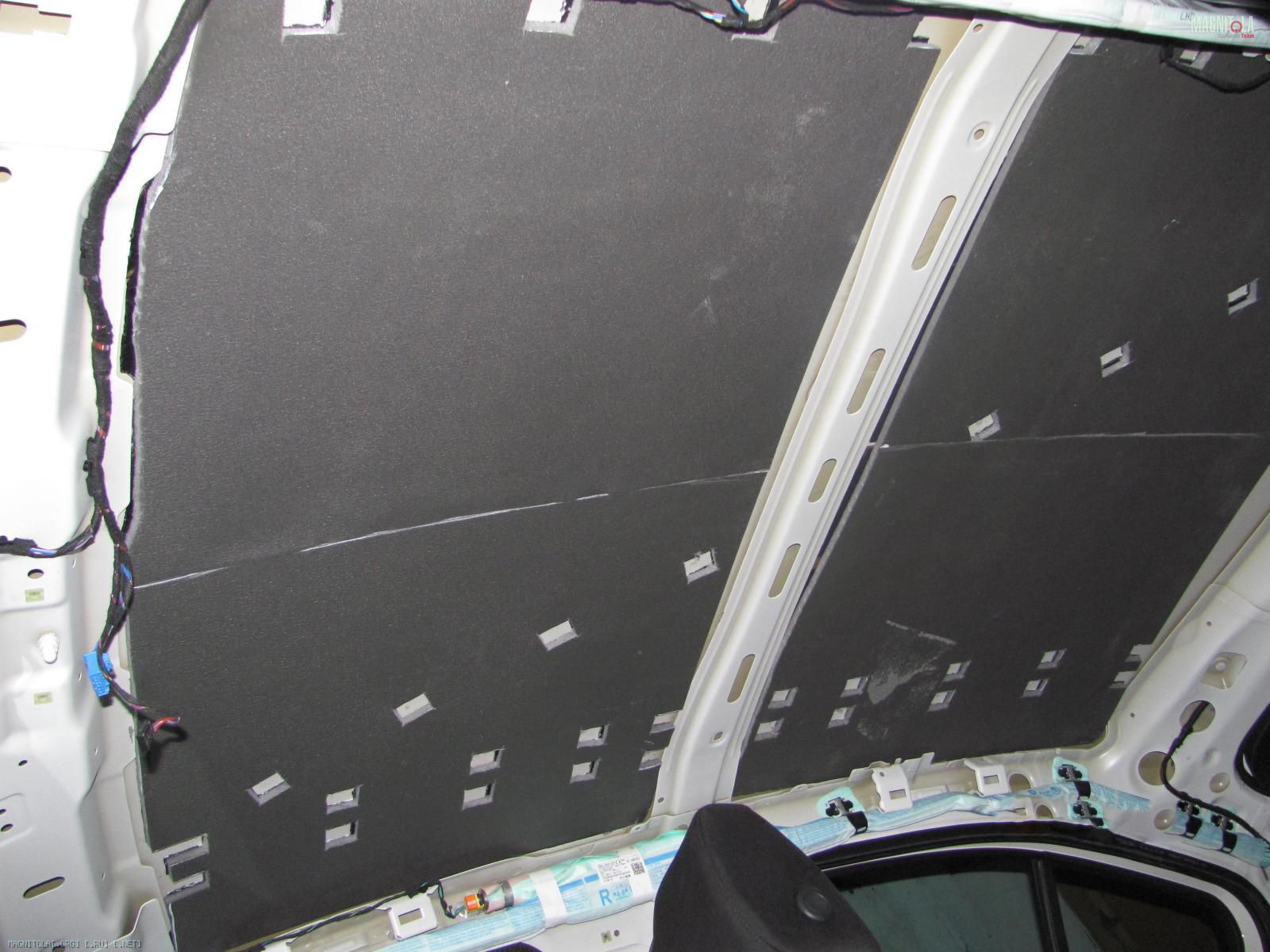

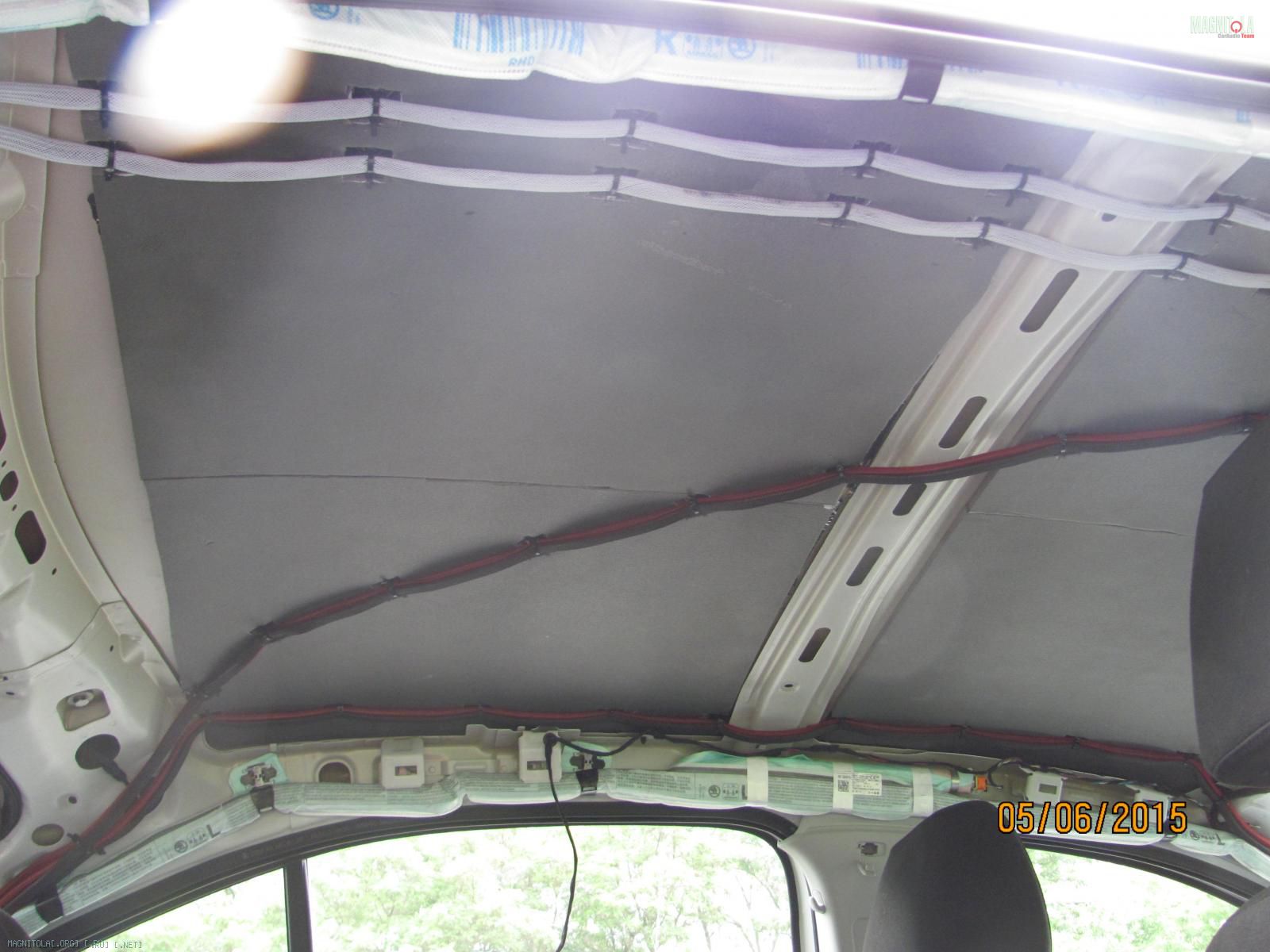

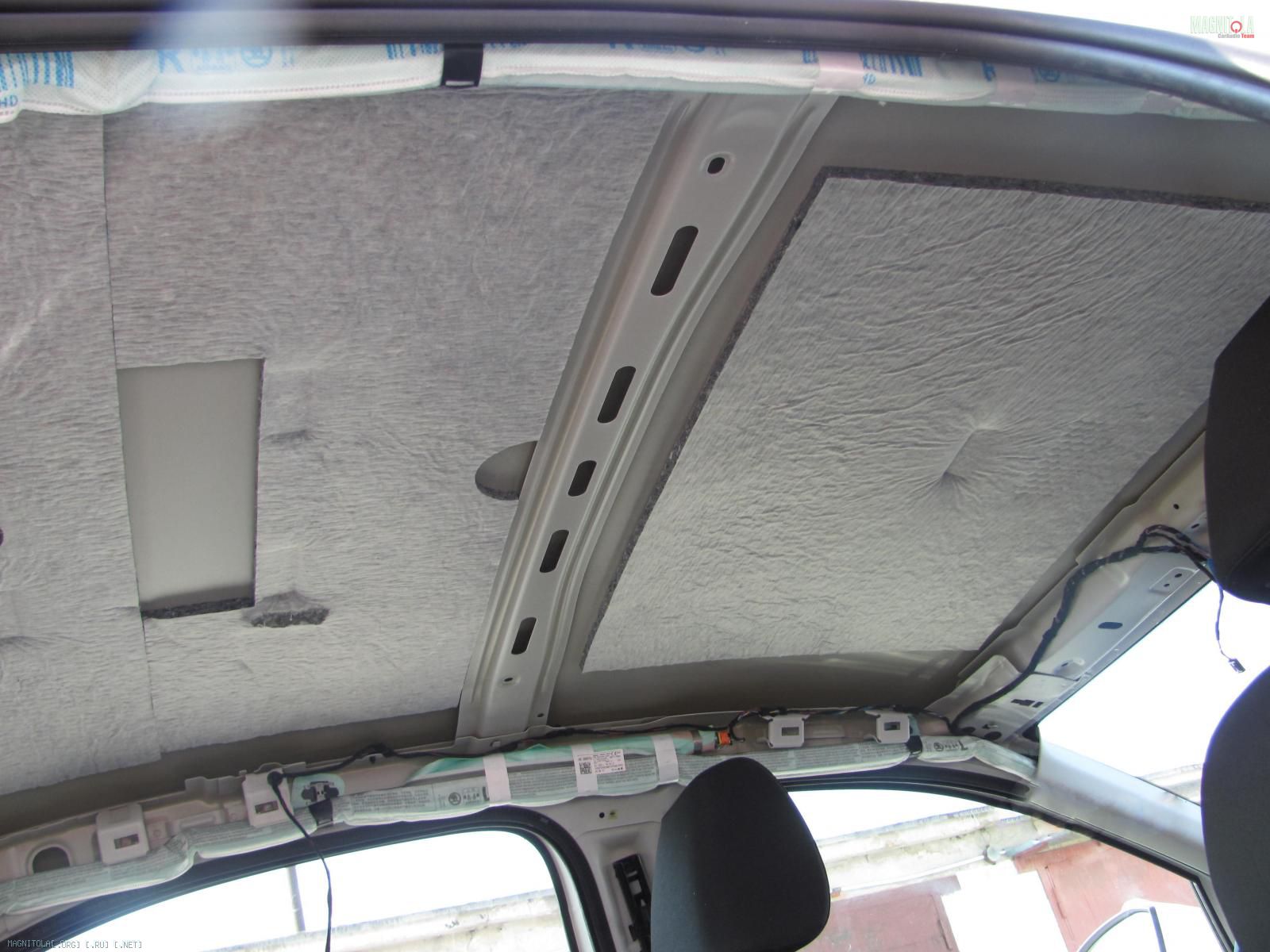

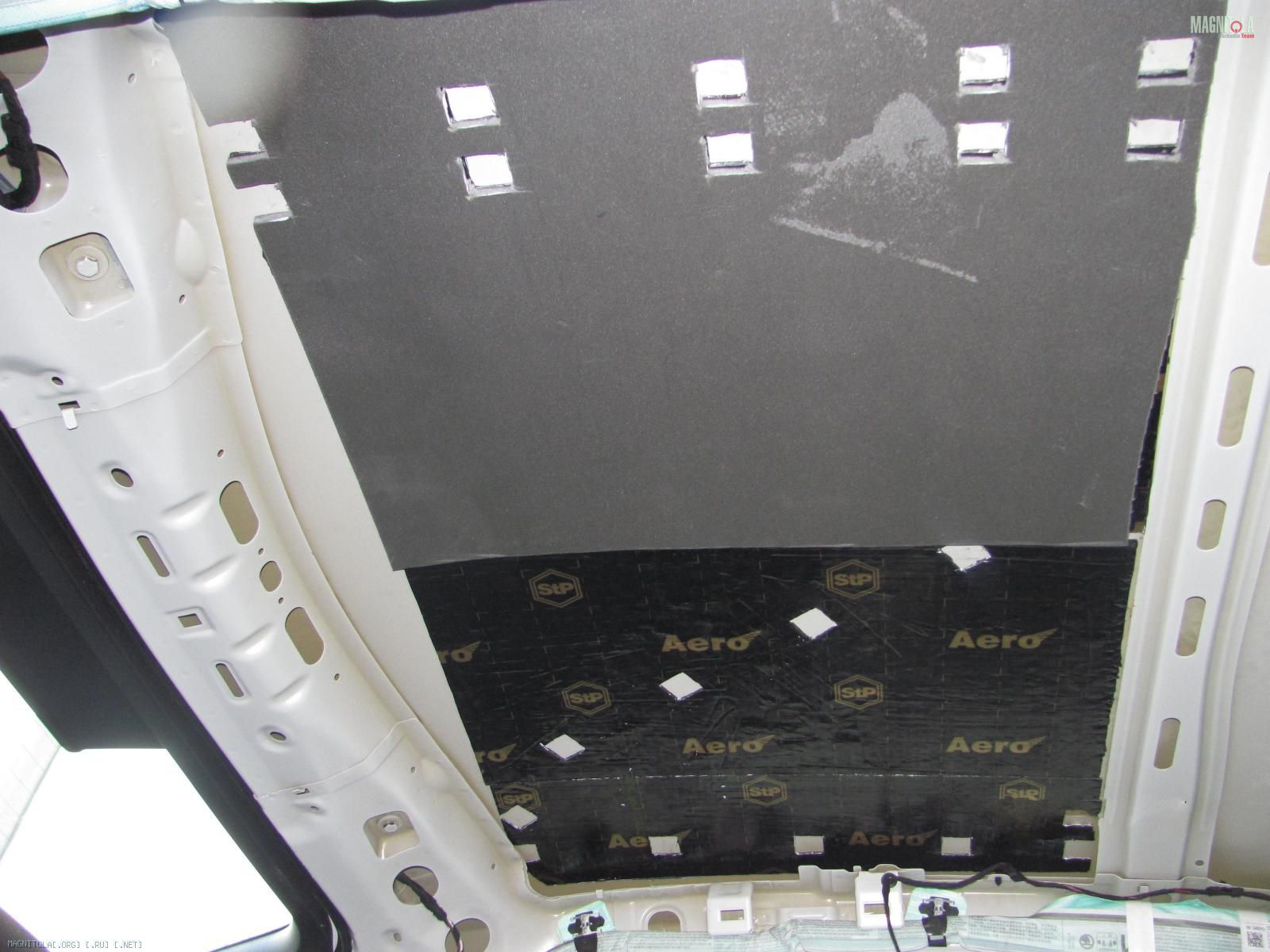

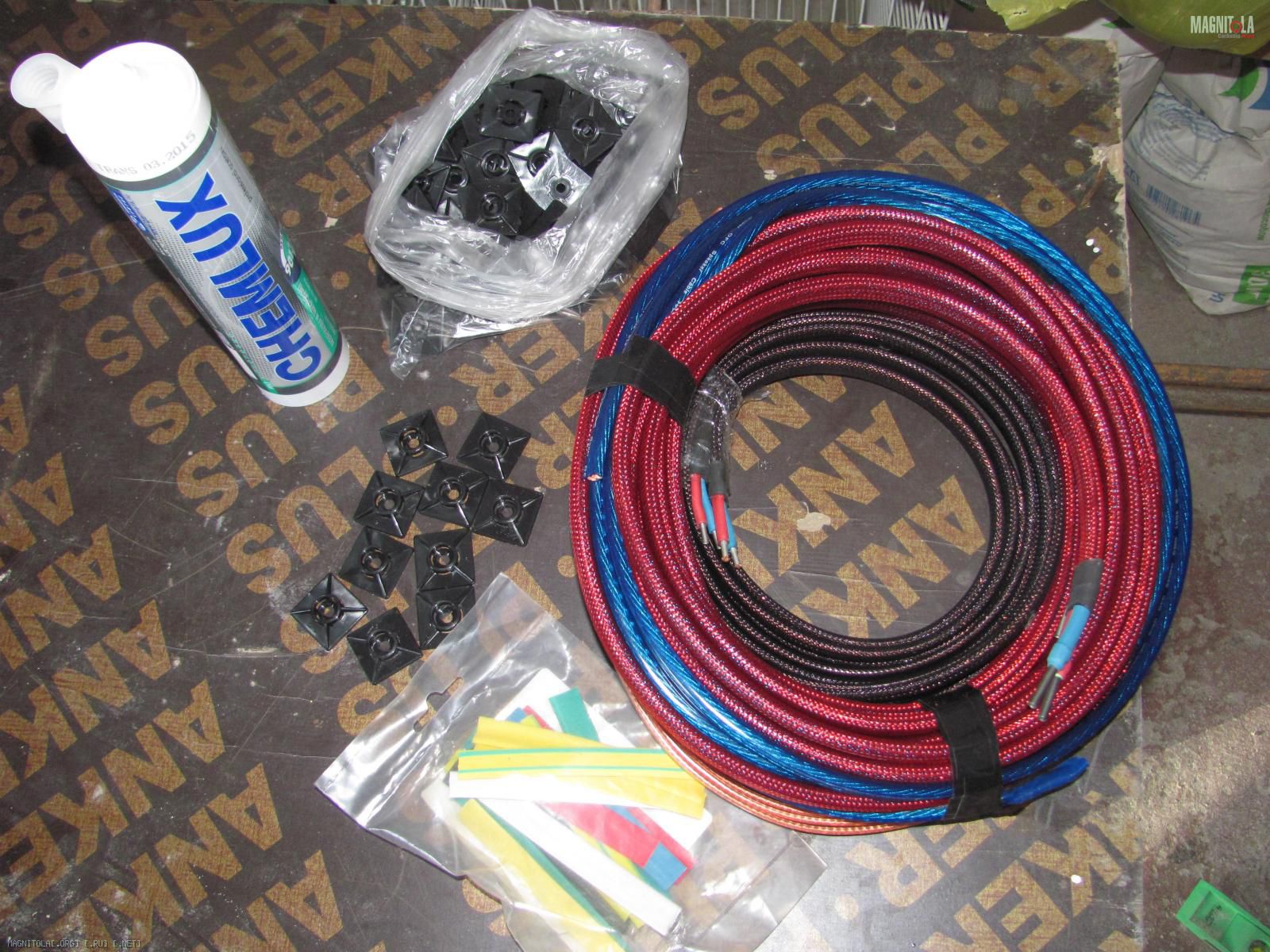

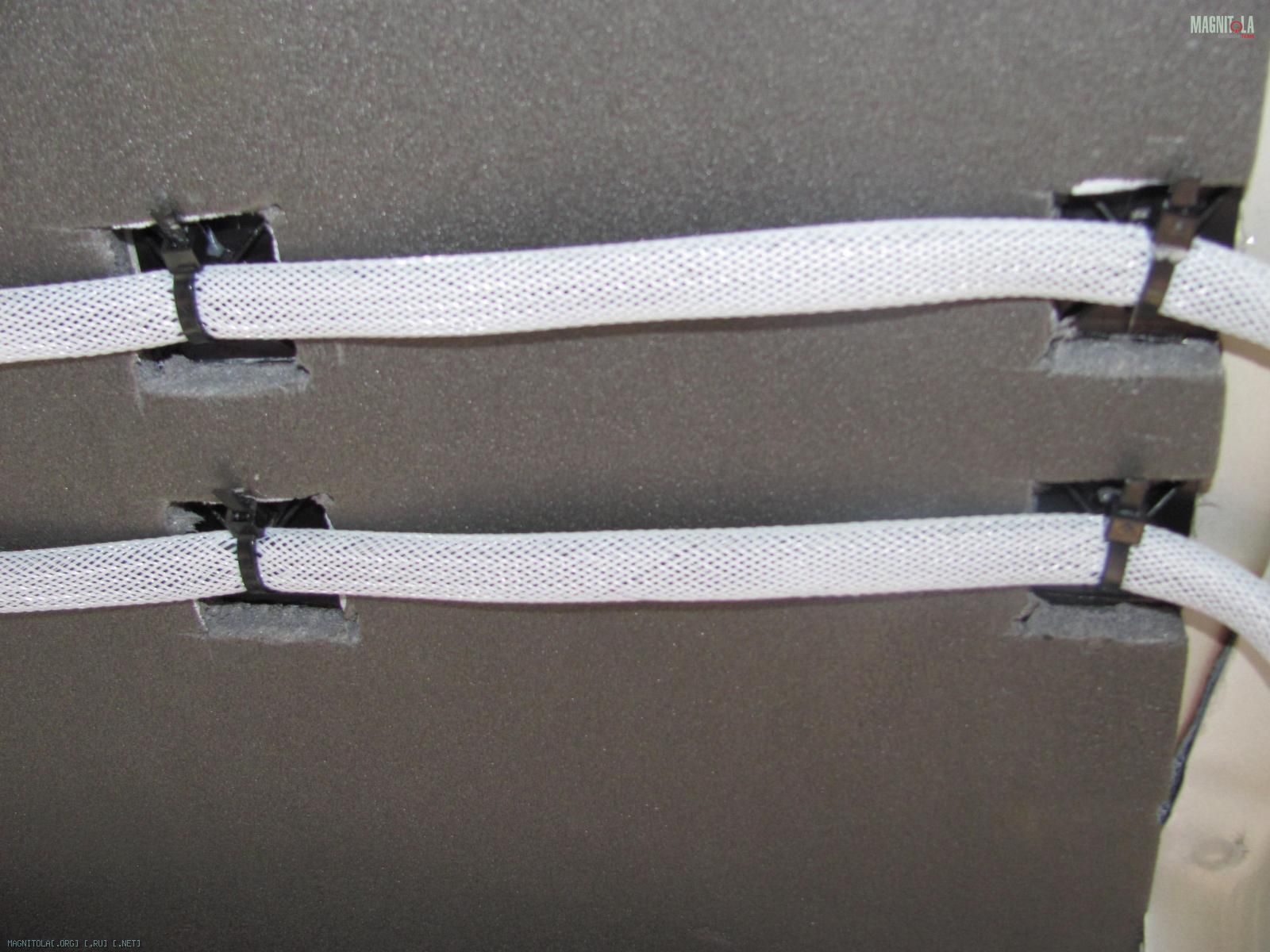

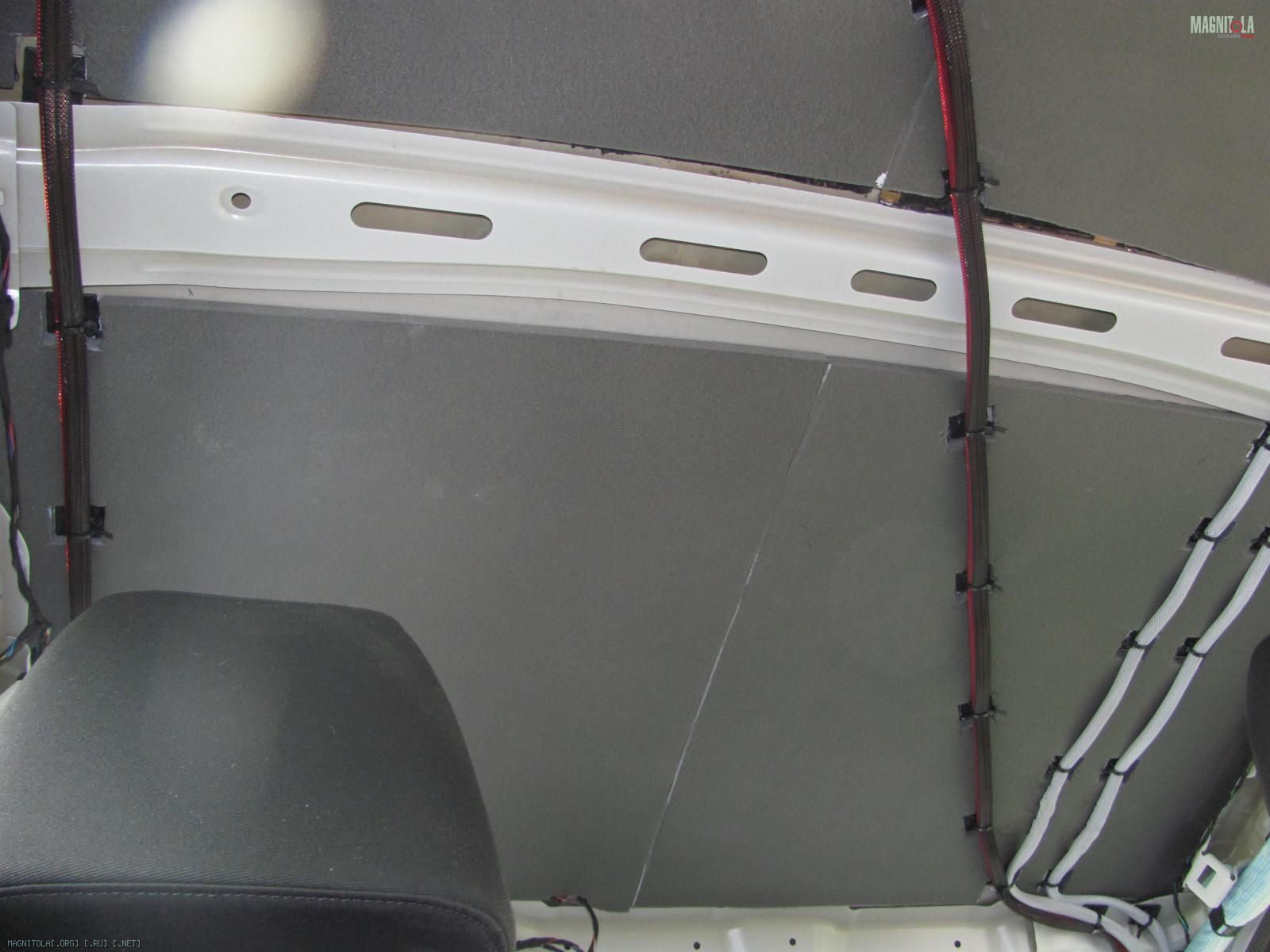

Потолок: Совместил с протяжкой межблочных и акустических проводов. Материалы: на твитеры акустические Daxx S56 (10м) в черной змее, на мидбасы акустические Daxx S30 (10м) в красной змее, Межблочные 2 пары Canare L-2T2S с конекторами Neutrik в белой змее, STP Aero, Сплен 8мм, Площадки, хомуты, аквариумный герметик.
Штатная шумка:
Вложение 796642 Вложение 796654
Вложение 796644Вложение 796646Вложение 796648Вложение 796650Вложение 796652
"Рекламная пауза" (с) Якубович.
Вложений: 15
Re: Skoda Octavia A7. Первая на "магнитоле"

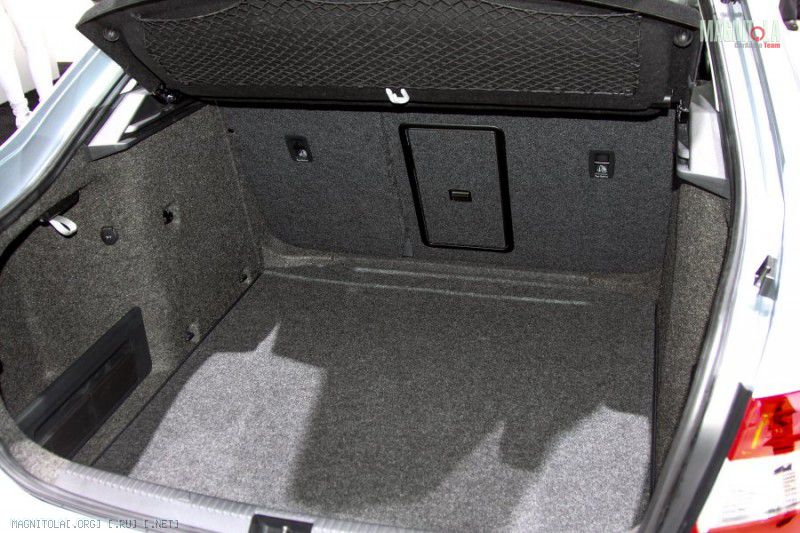

Окрываем багажник и (лифтбэк очень удобно) и думаем:
Вложение 796698

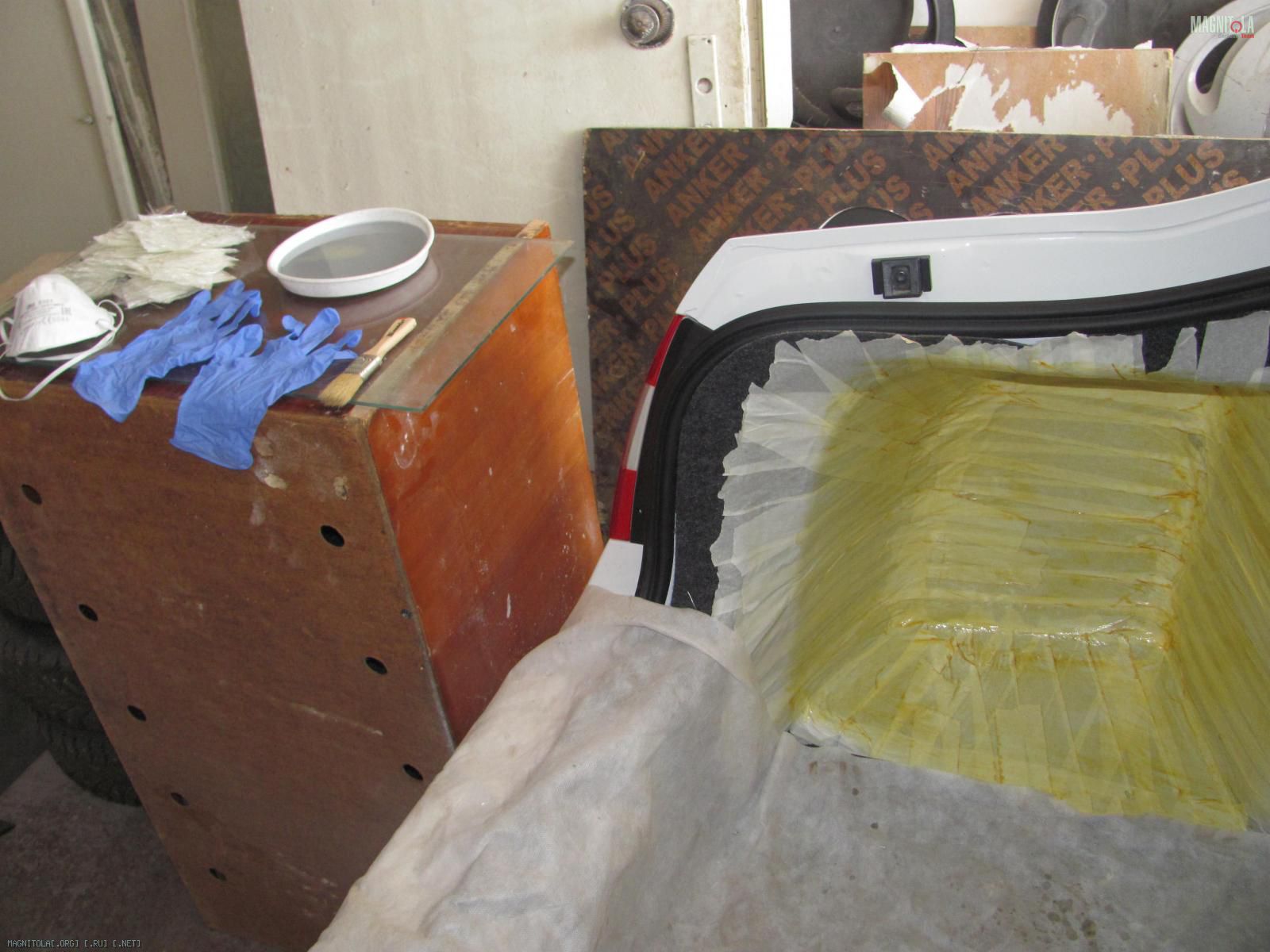

Решено изготовить стелс в левое крыло, с объемом будем определяться по ходу работ, сабвуфер будет 12". Заклеиваем двумя слоями малярного скотча, мажем литолом,
Вложение 796708

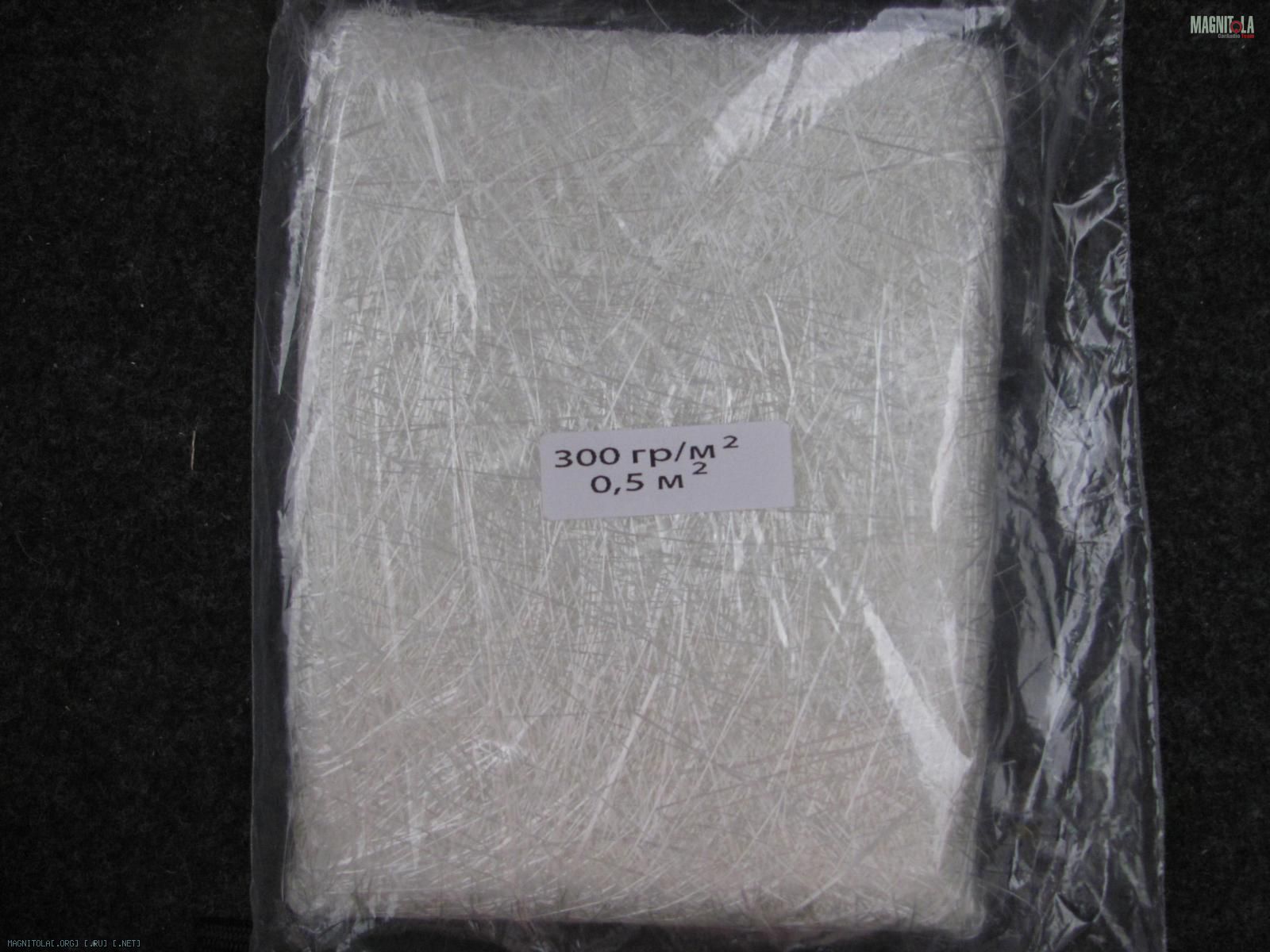

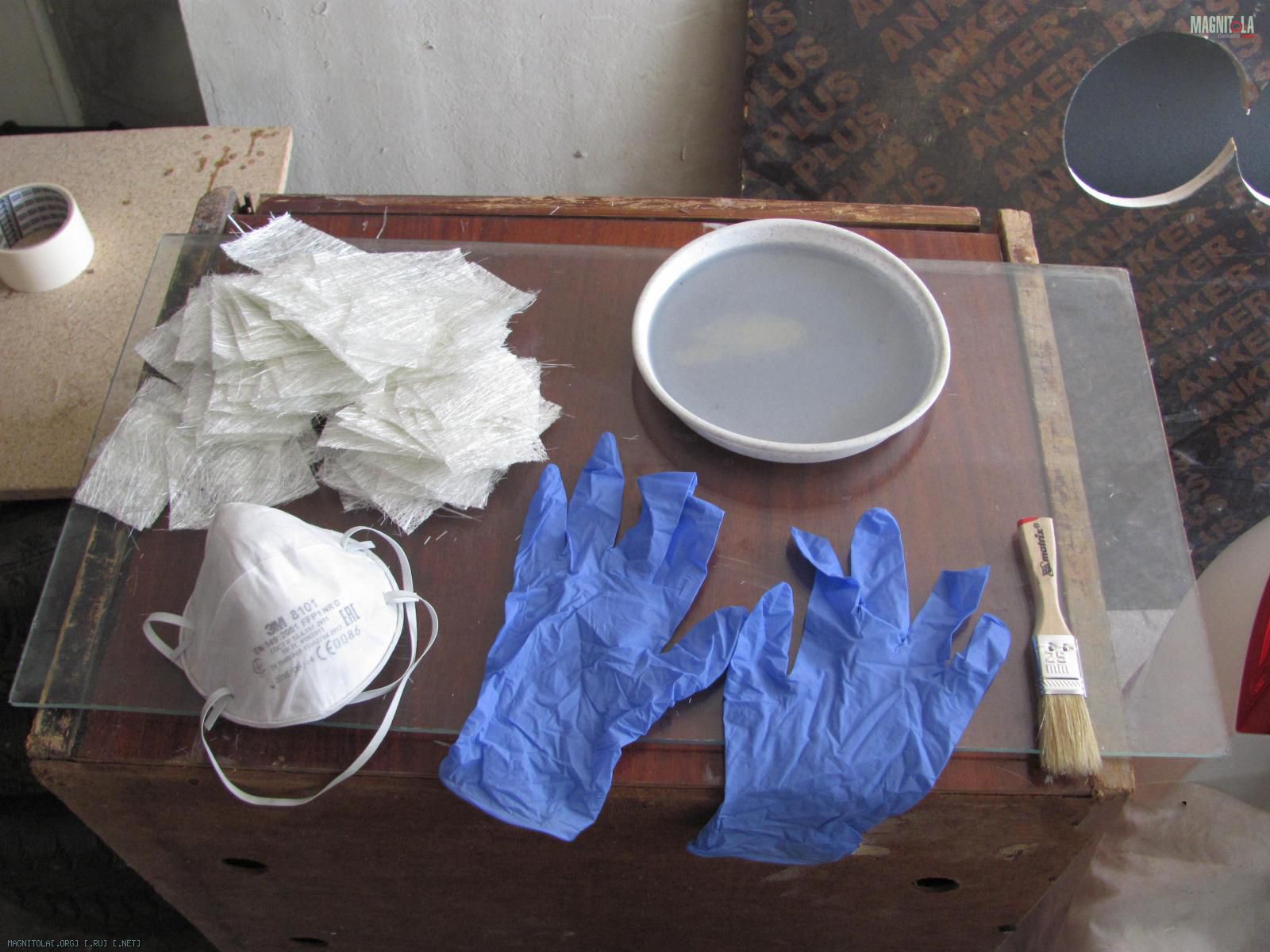

Стелс решил делать из полиэфирной смолы и 300-го стекломата:
Вложение 796710Вложение 796712

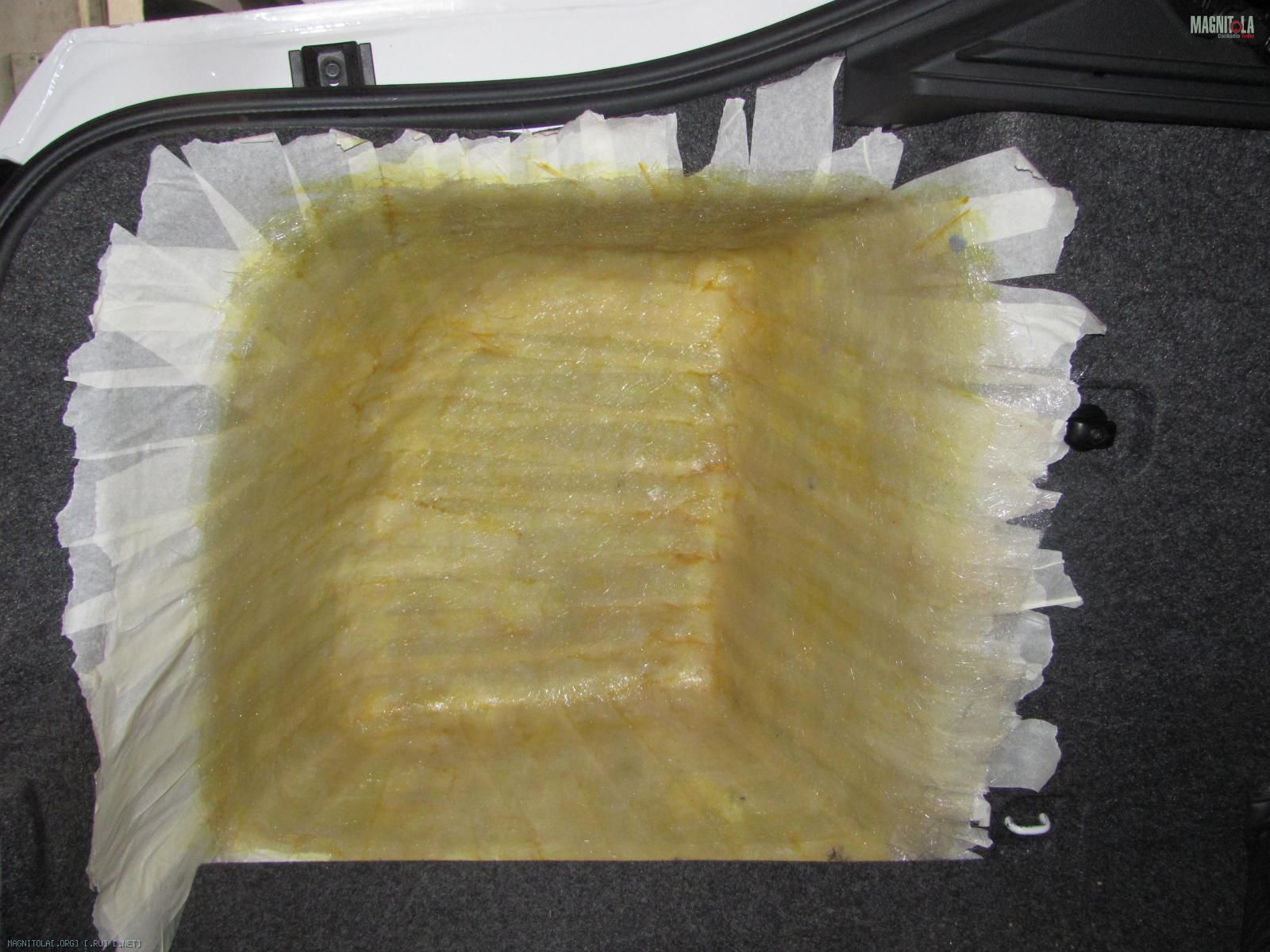

Форма довольно простая, поэтому уложив два слоя и дав просохнуть около суток вынимаем заготовку:
Вложение 796714

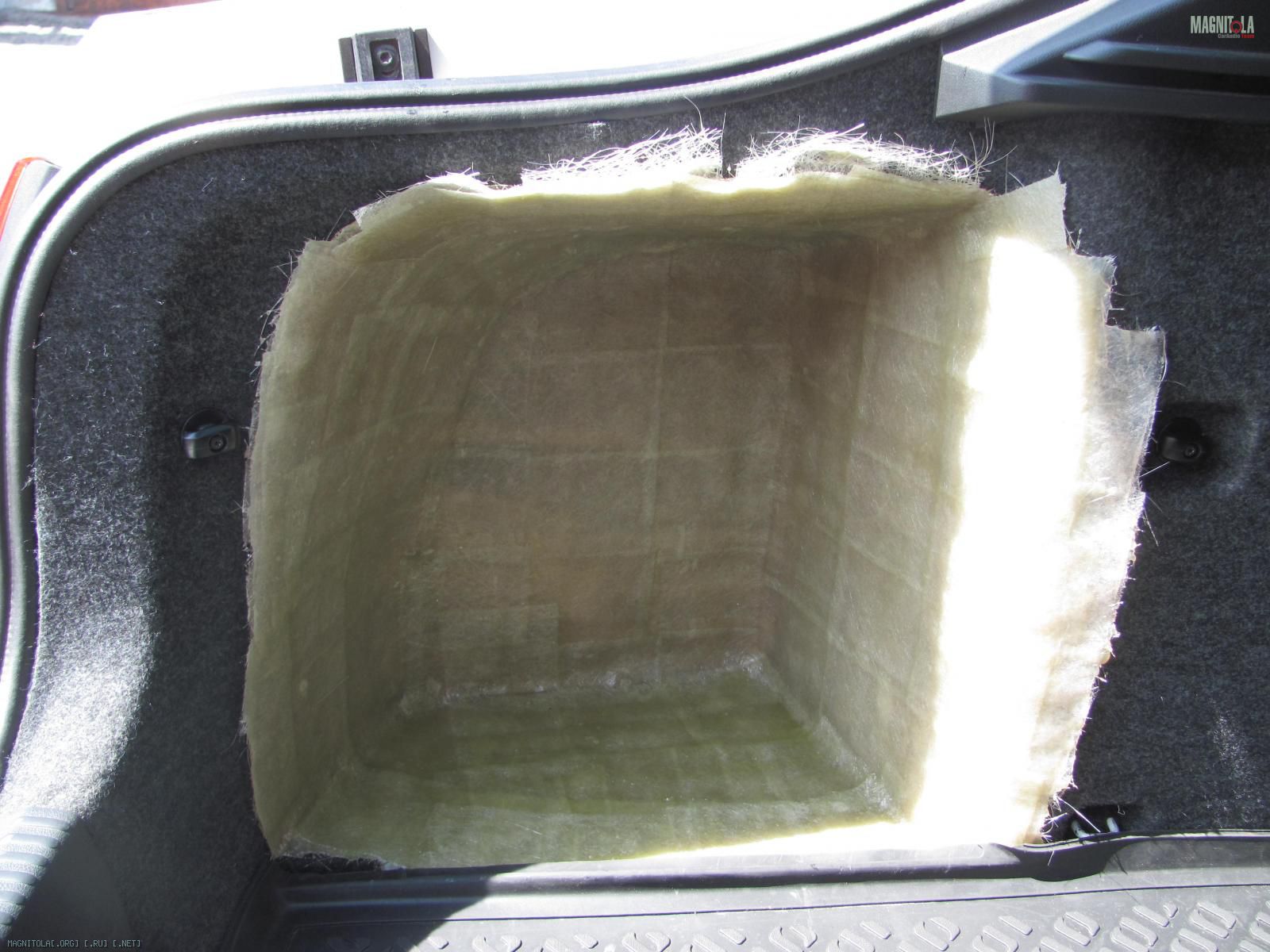

Вот уже четыре слоя:
Вложение 796716

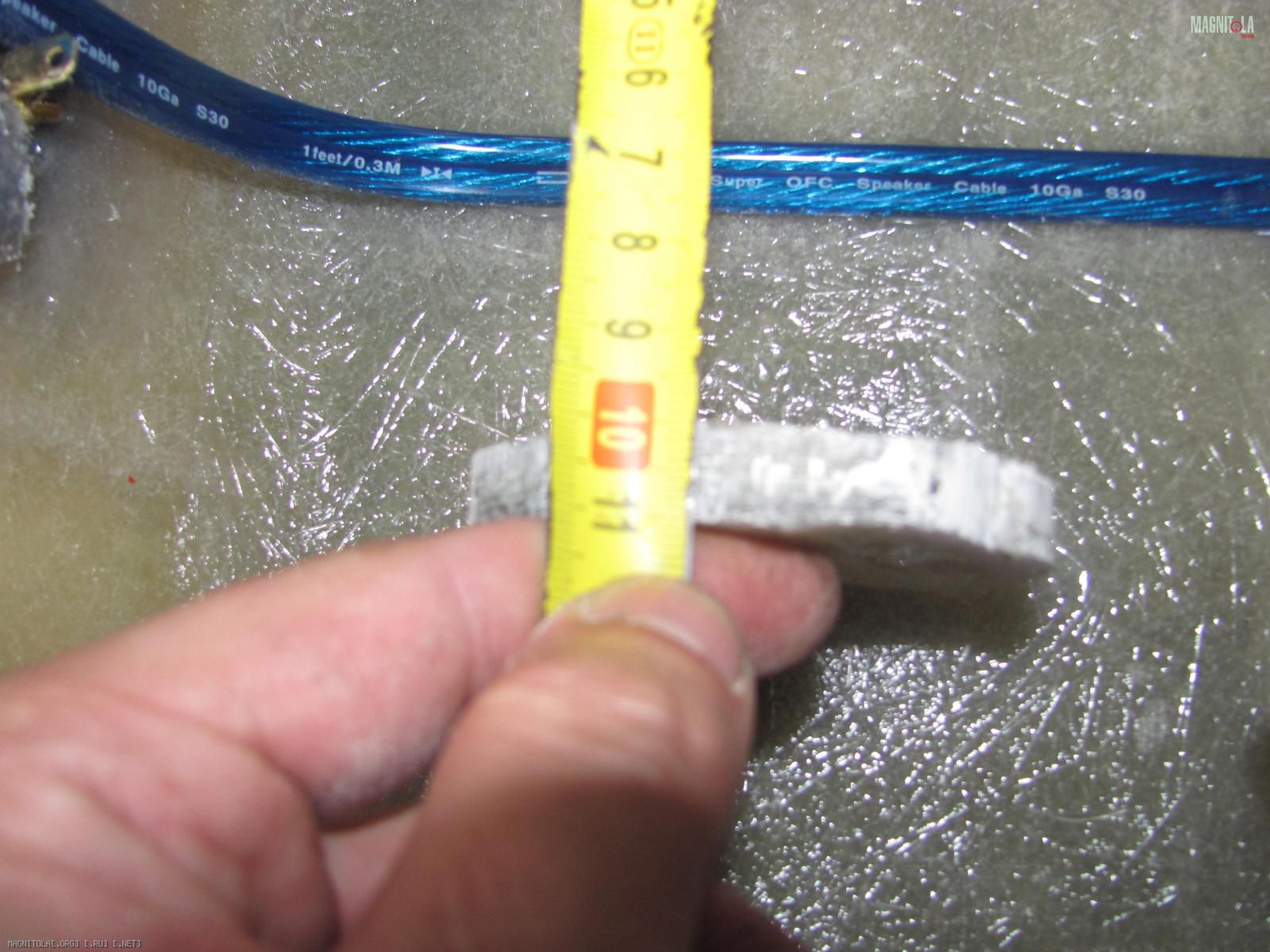

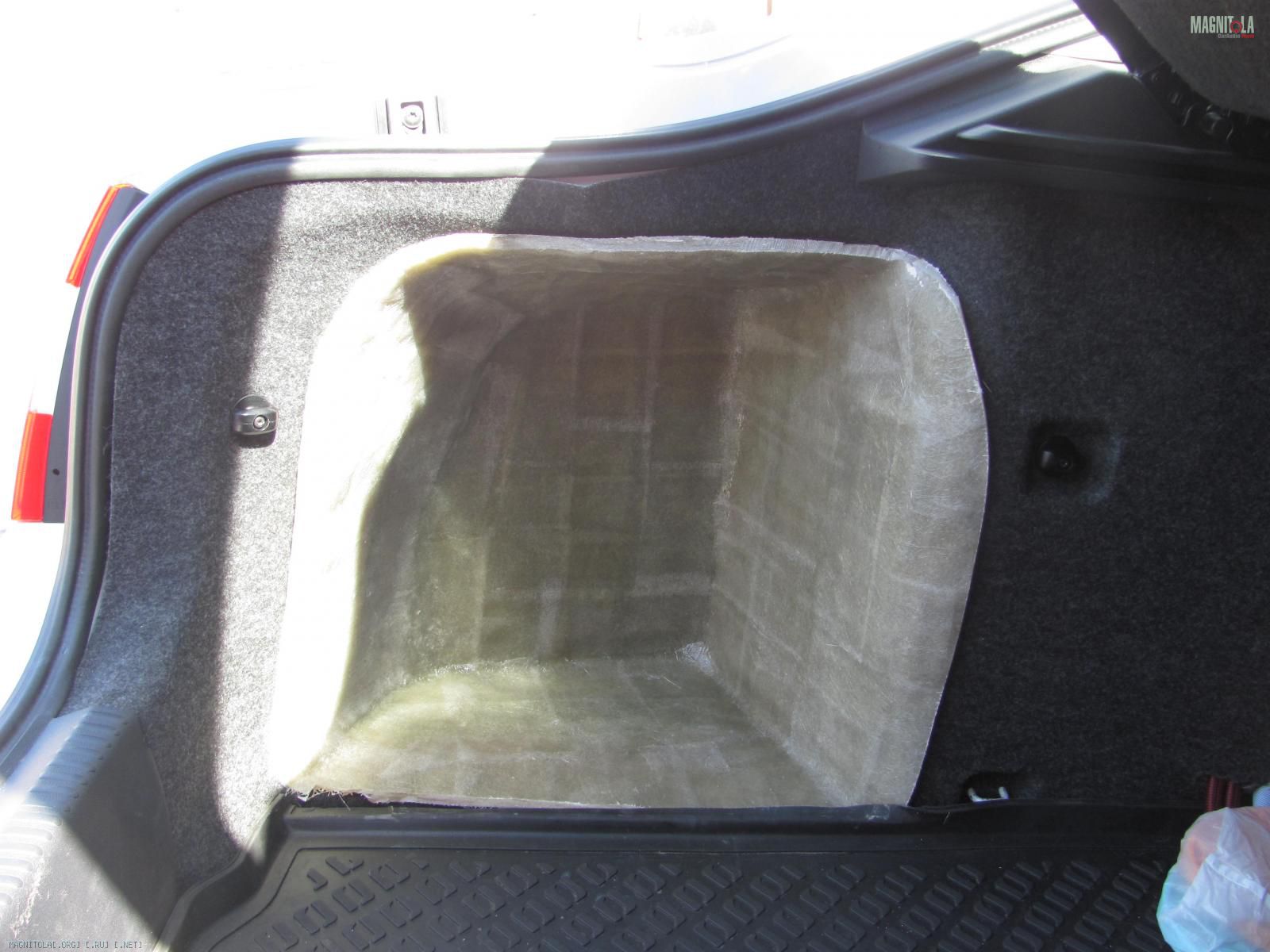

Восемь слоев, ширина 9мм, маловато:
Вложение 796718

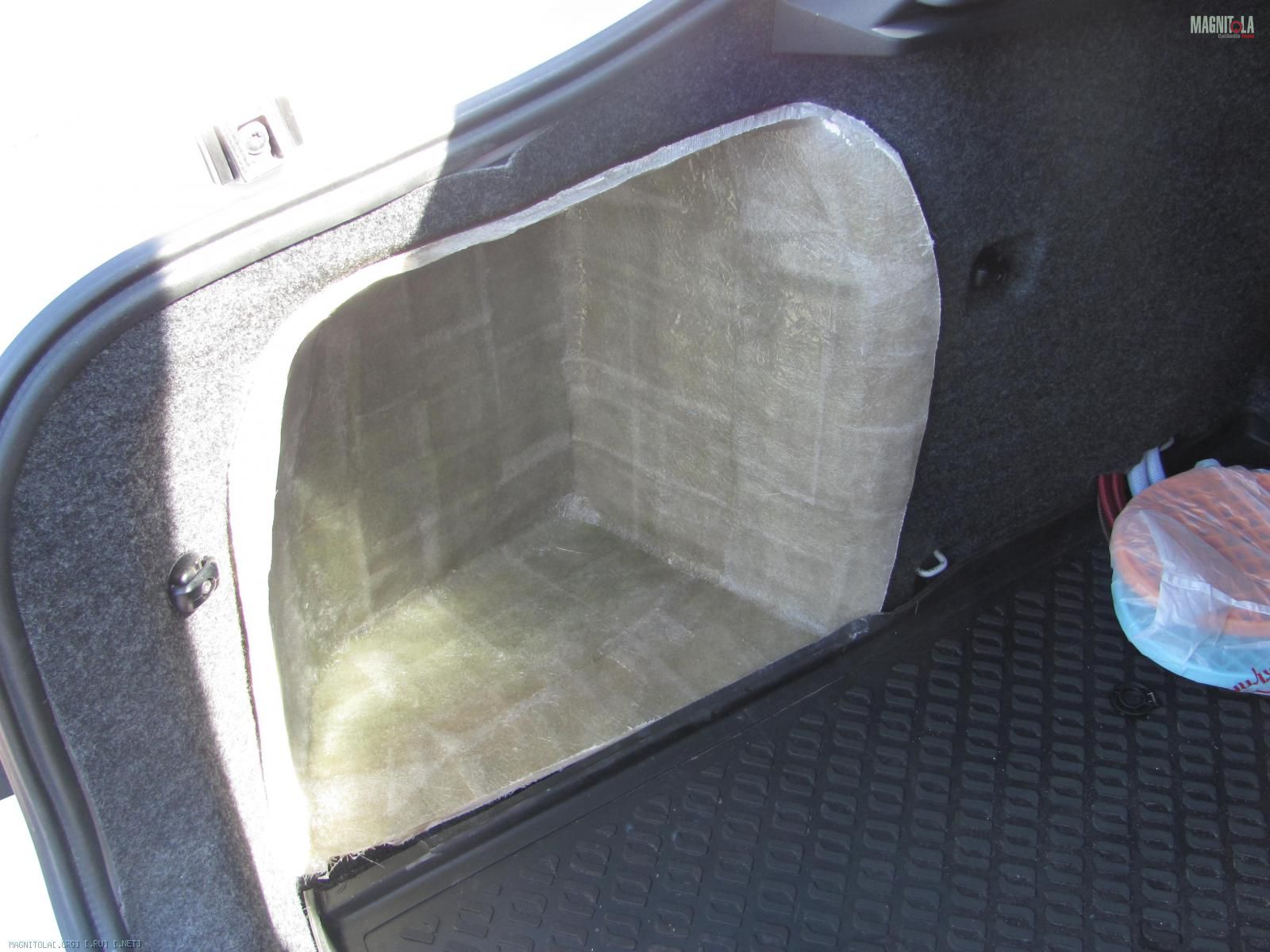

Добирем еще один слой, итого 10-11мм, вырезаем отверстие под акуст. терминал, наждачкой царапаем внутреннюю часть терминала, закрерляем его пока двумя слоями стекломата изнутри, далее крепим с помощью термоклея акустический кабель Daxx S30:
Вложение 796720Вложение 796722
Тут я понял что поторопился с кабелем, обклеив его одним слоем стекломата, я замучился выдавливать воздух, в итоге я его оторвал и убрал в сторонку, надо подумать как закрепить.

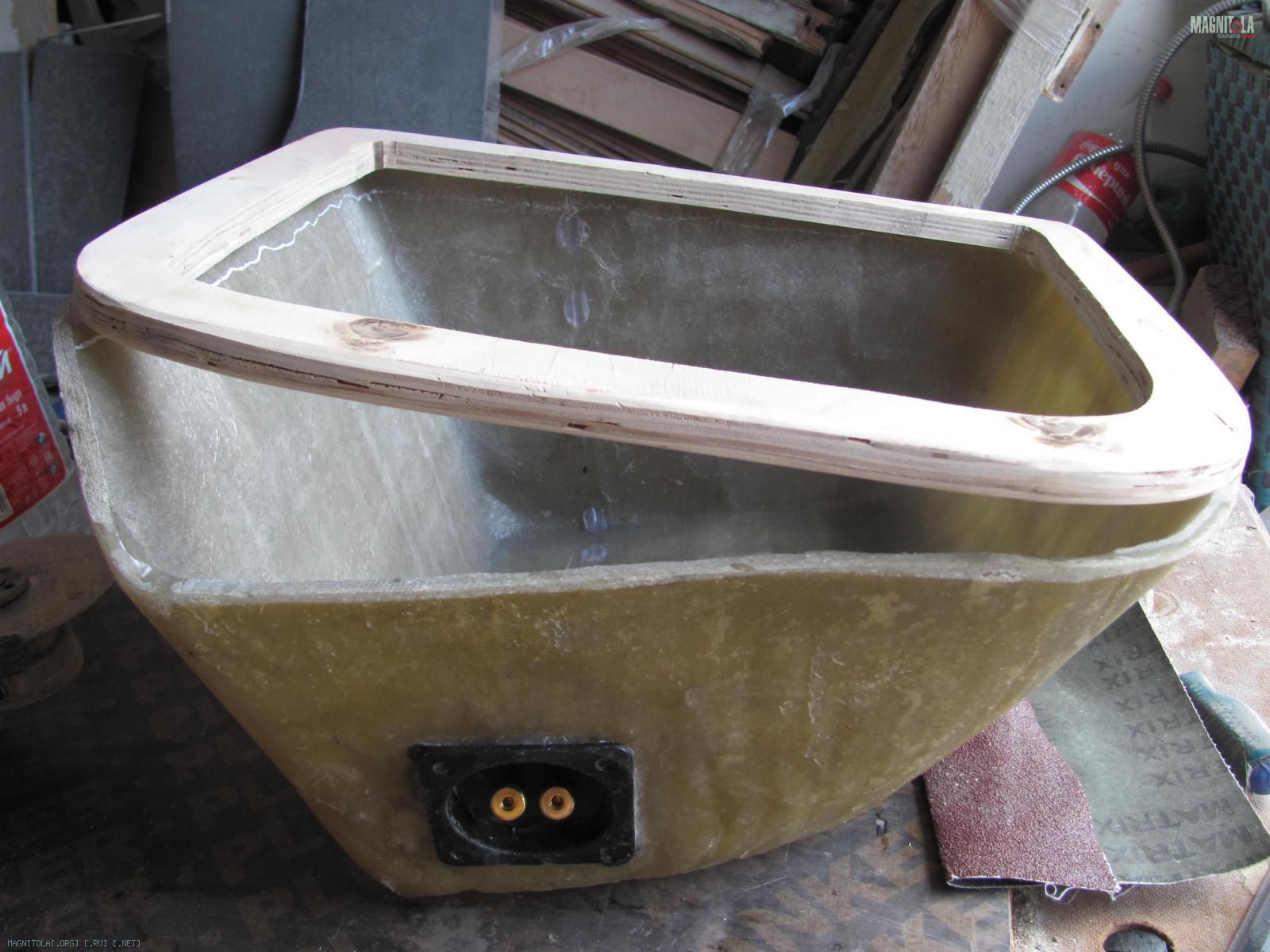

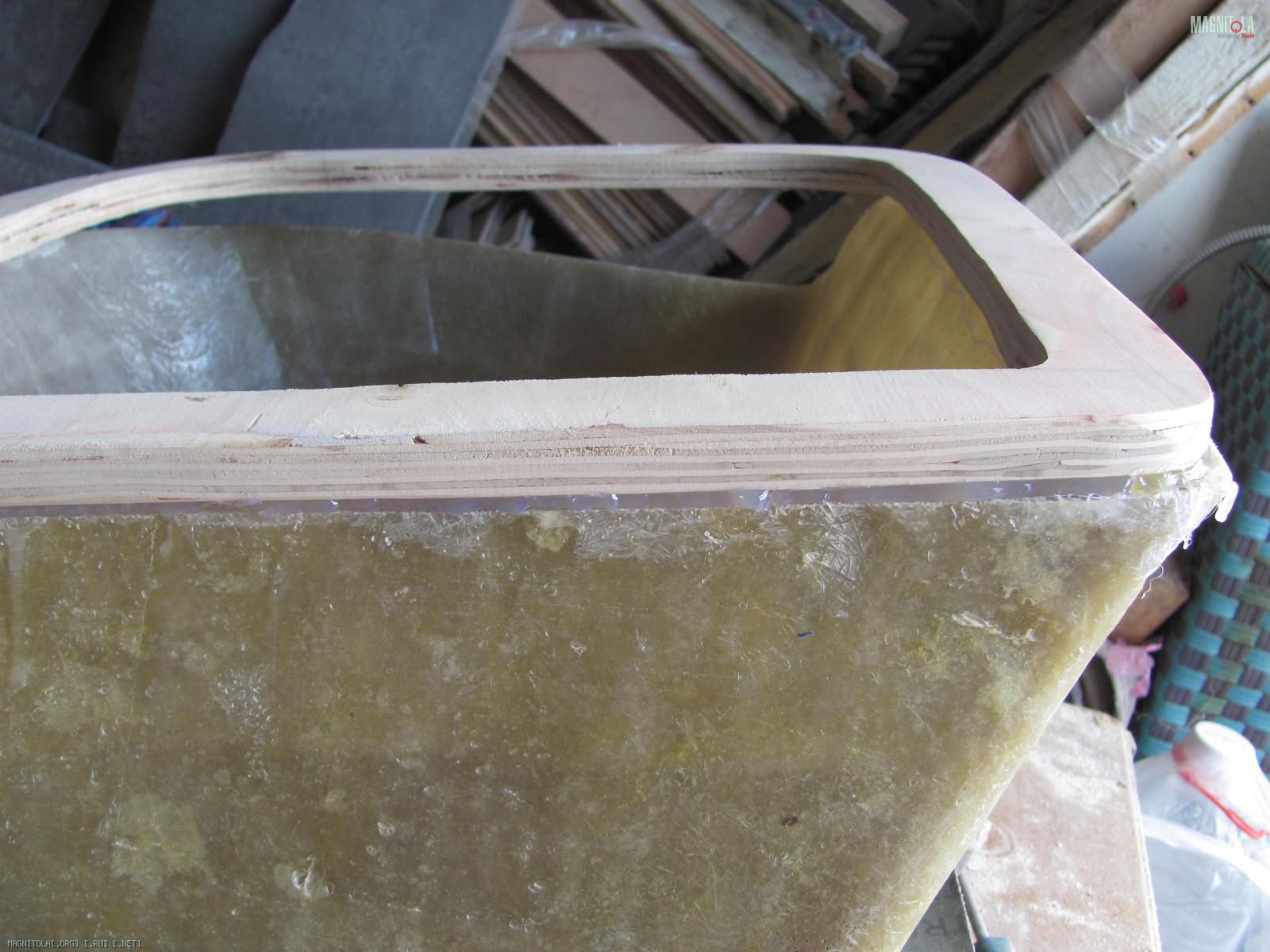

Переходим к рамке из фанеры, сначала естественно делаем шаблон из картона, выпилив рамку из 18мм фанеры подровнял края стелса болгаркой и зафиксировал её на термоклей:
Вложение 796724Вложение 796726

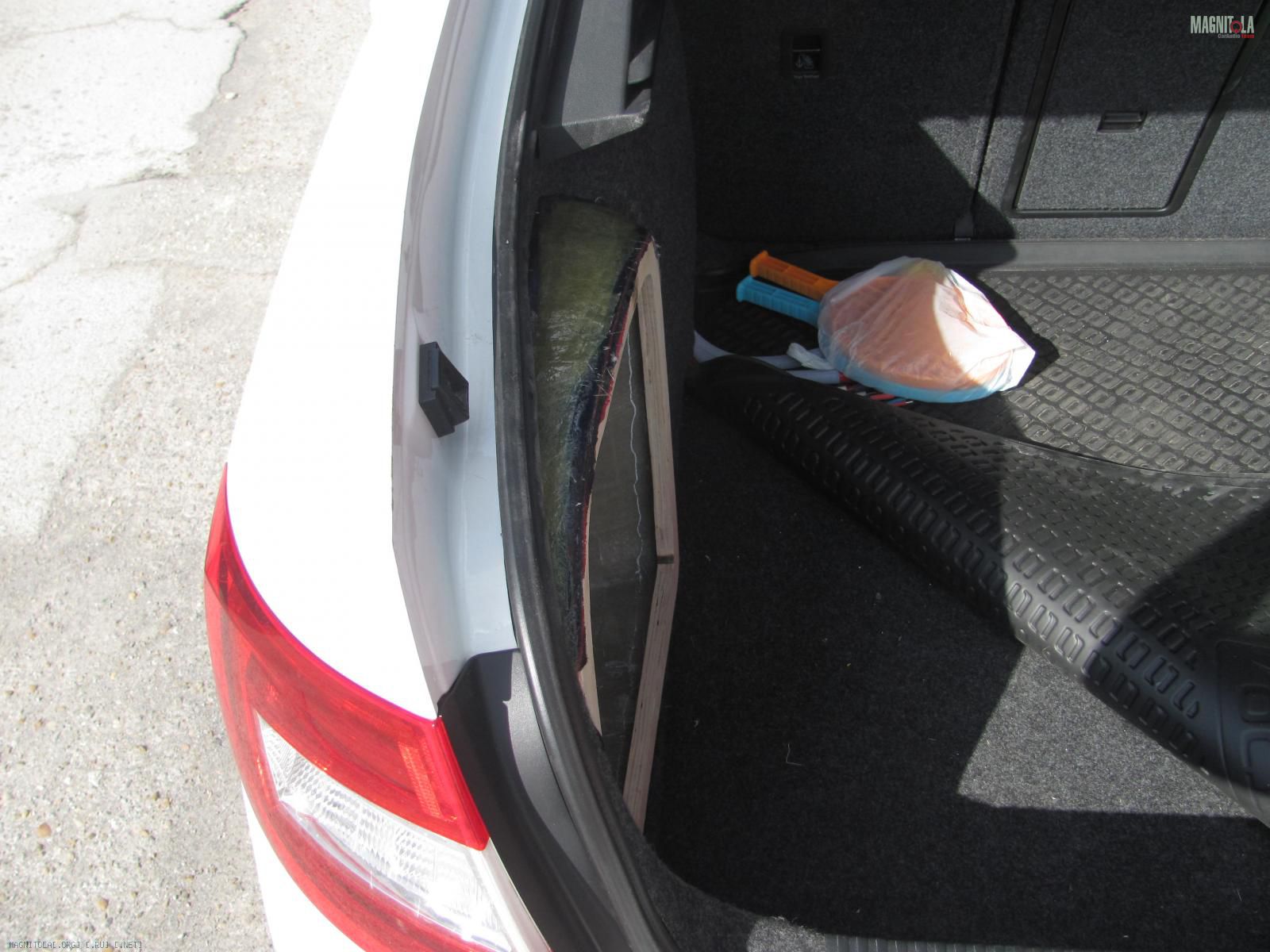

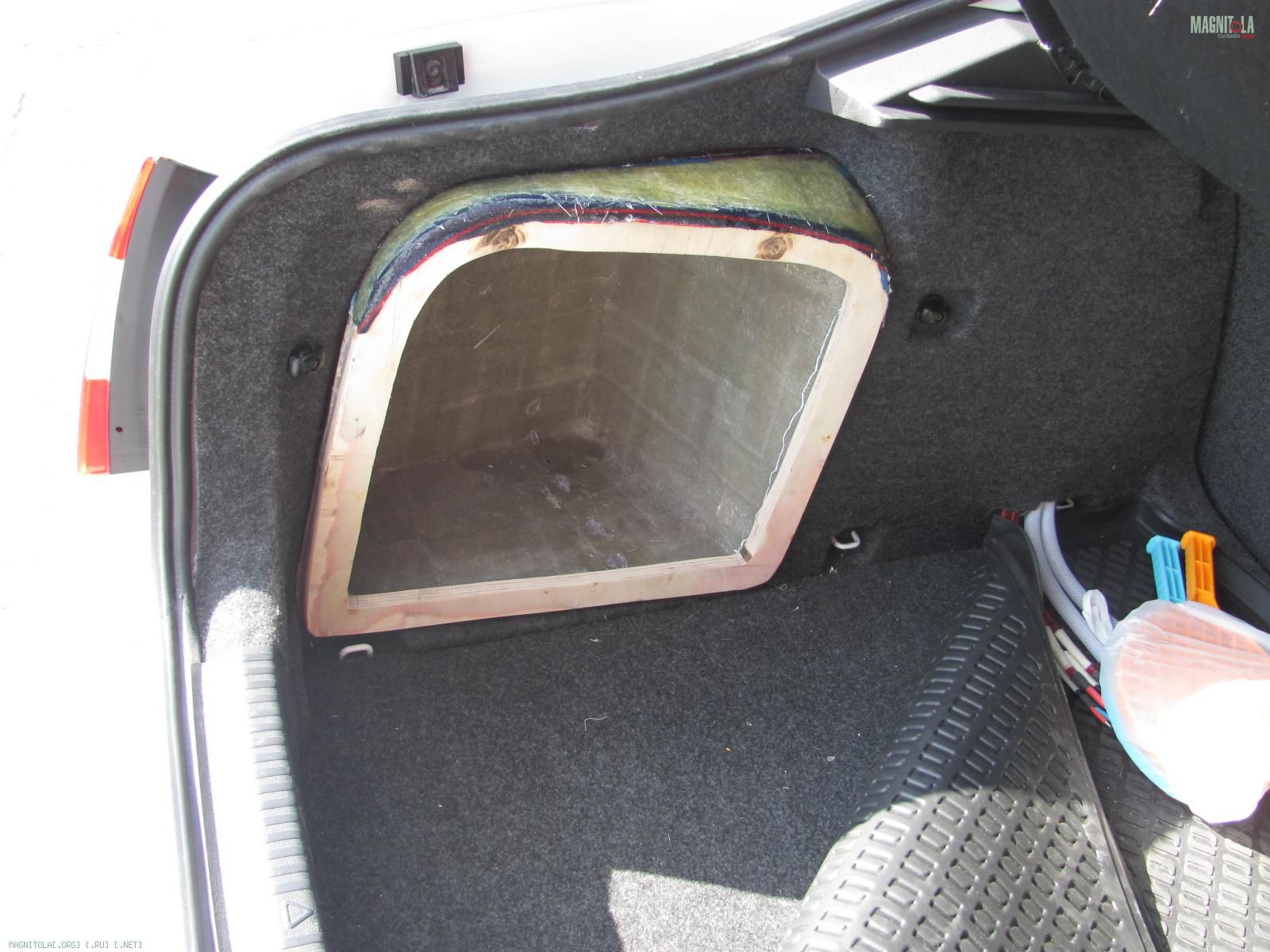

На образовавшуюся щель натягиваем футболку, пропитываем смолой и накладываем 3 слоя сткломата снаружи с паузой в 20 мин между слоями:
Вложение 796728Вложение 796730

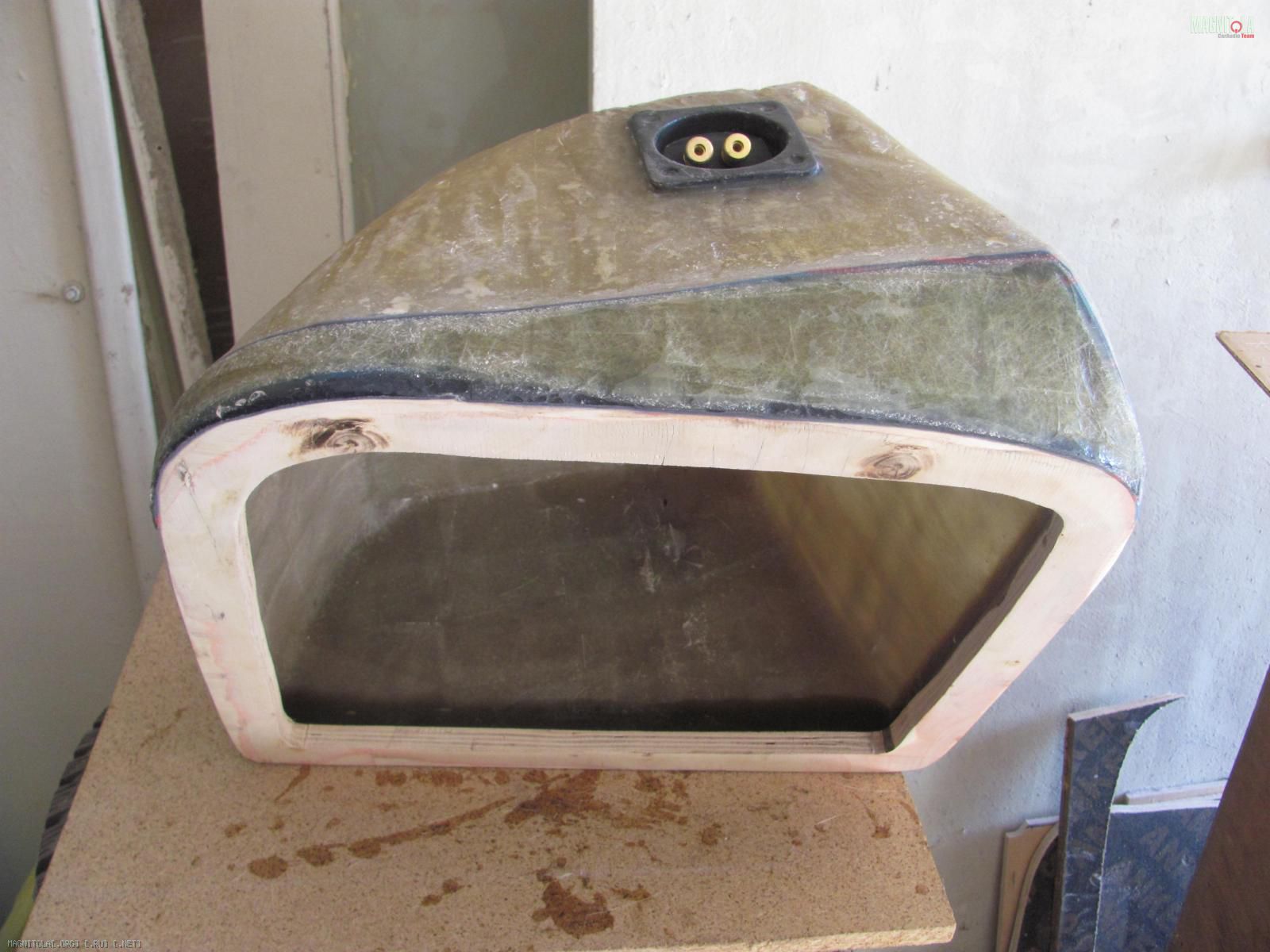

Достаем заготовку после примерки. Стык фанерной рамки со скорлупой заливаем смолой с опилками и нитями стекломата, которые осыпались при резке стекломата на кусочки:
Вложение 796732Вложение 796734
В данную заготовку влилось 5 пятилитровых бутылей воды. Маловато - просто хотел сделать передник из фанеры 18 мм в два слоя(так все-таки бюджетенее), но видно придется изготавливать кольцо под саб, выносить его немного вперед и вверх и передник лепить из стеломата и смолы, в этом случае возможно выдет 32 л, которые я задумал.
Советуем господа, все это делал впервые.
Re: Skoda Octavia A7. Первая на "магнитоле"
Удобная машина для музыки. Но критиковать буду))
Если саб стационарно, то зачем терминал нужен? Провод напрямую (только медь из электротоваров максимального калибра) и вся любовь.
Всеми своими руками поддерживаю двушку по штатным местам. Не городите колхоз со стойками и прочим, подумайте об обзоре = ВАШЕЙ БЕЗОПАСНОСТИ.
ЗЫ Мне недавно мою А5 расколотили, наверное А7 возьму, тоже поделюсь рассказом о установке.
Re: Skoda Octavia A7. Первая на "магнитоле"
Цитата:
Сообщение от
Paradigm Если саб стационарно, то зачем терминал нужен?
Вот как-то и не задумывался. Кстати там много проводки под днищем стелса, да доступ к заднему фонарю непомешает. Наверно лучше все-таки с терминалом.
Цитата:
Сообщение от
Paradigm Всеми своими руками поддерживаю двушку по штатным местам. Не городите колхоз со стойками и прочим, подумайте об обзоре = ВАШЕЙ БЕЗОПАСНОСТИ.
Полностью с вами согласен.
Цитата:
Сообщение от
Paradigm ЗЫ Мне недавно мою А5 расколотили, наверное А7 возьму, тоже поделюсь рассказом о установке.
Берите, не пожалеете. Моей год - пока проблем нет.
Re: Skoda Octavia A7. Первая на "магнитоле"
Моей три года, 102 тысячи пробег - бензин, масло, фильтры. Больше ни копейки не вложил, ходовая, двигатель как новые, только замена багажника требуется теперь -((
С терминалом свежее хуже, а кабель напрямую не помешает снятию саба из ниши с целью замены лампочек.
Вложений: 8
Re: Skoda Octavia A7. Первая на "магнитоле"
К слову об обзоре, прикидывая на глаз где лучше установить твитеры пришёл к мнению что разницы между установкой в стойки и уголки зеркал практически нет.

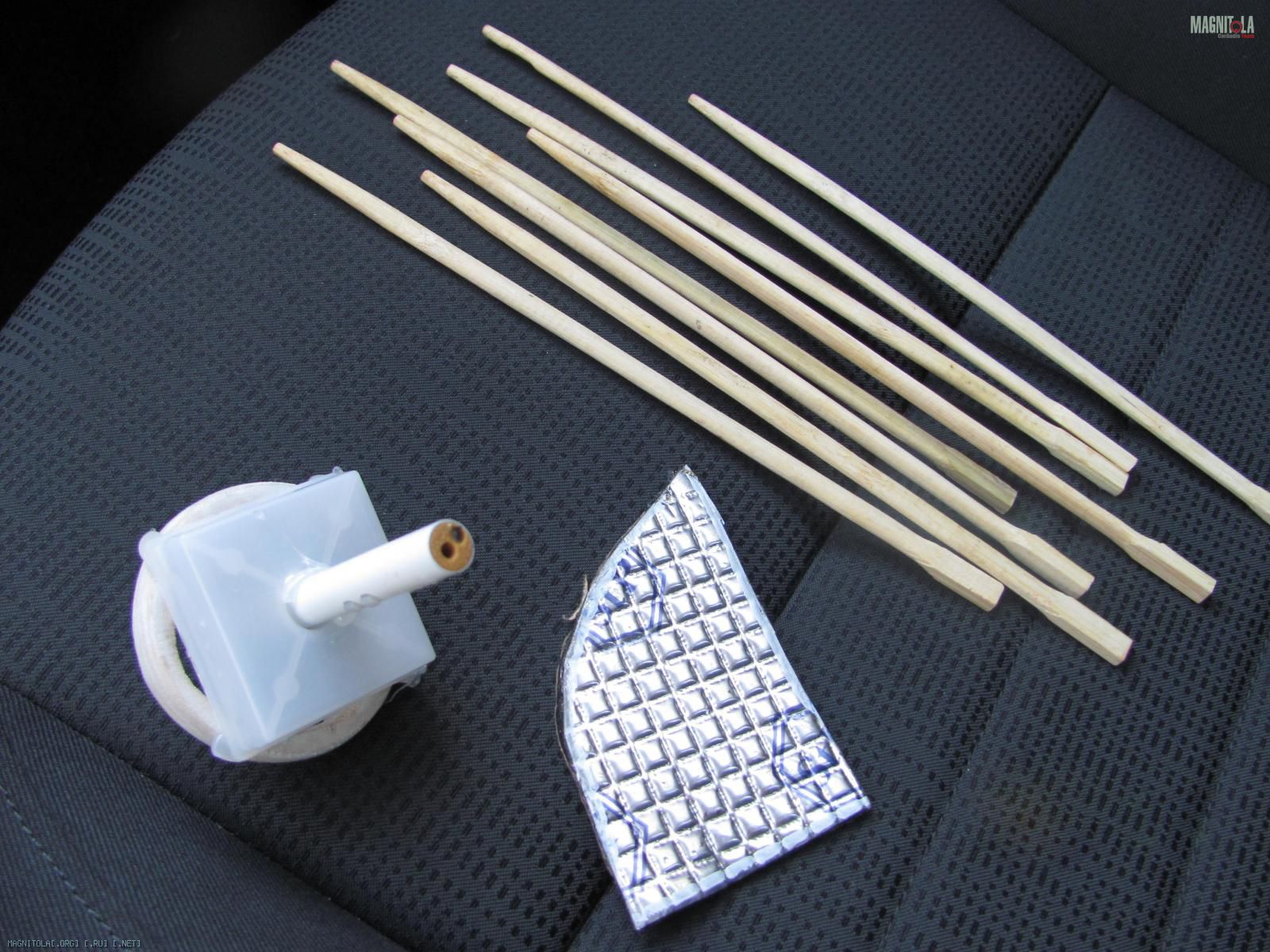

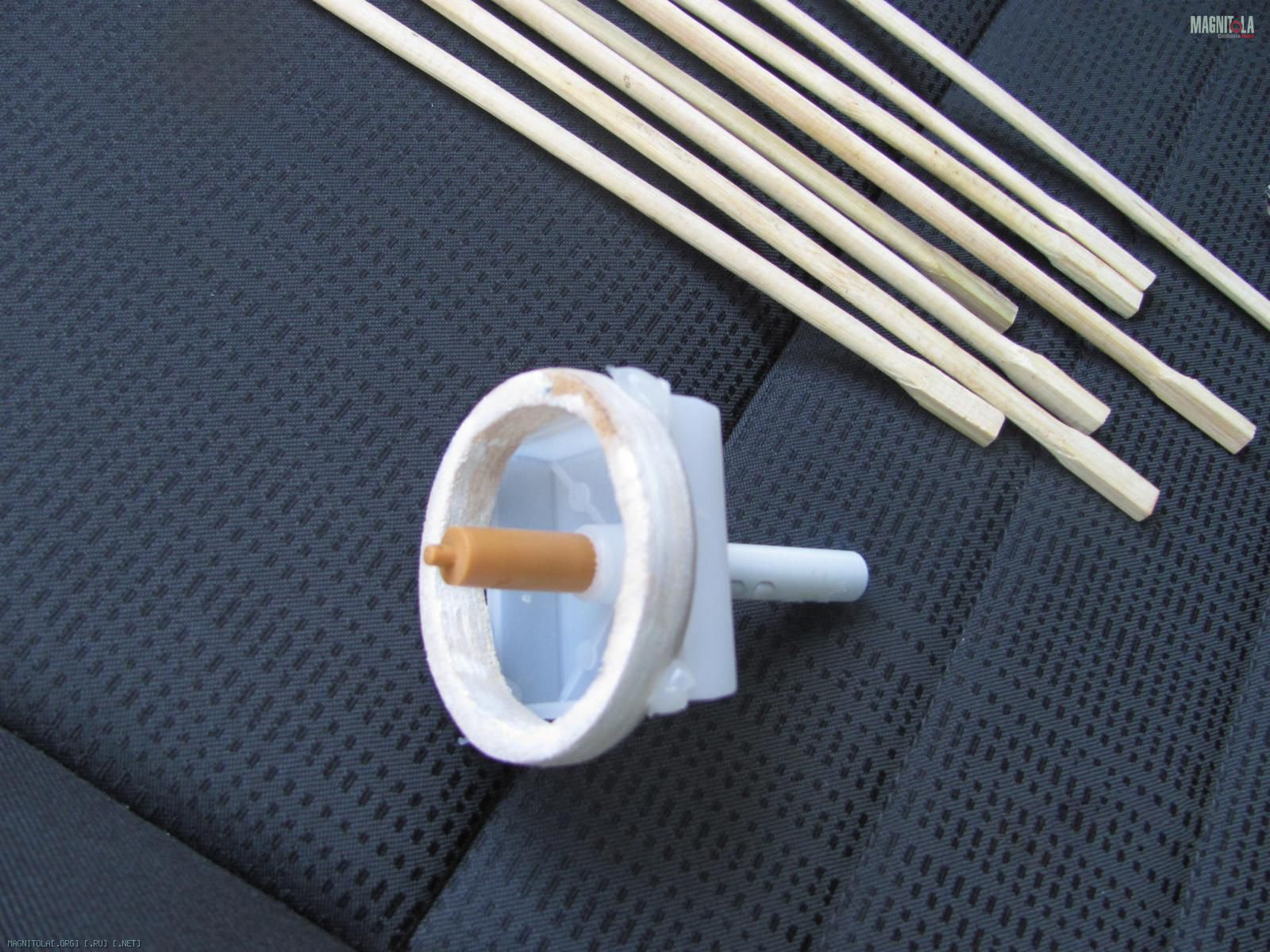

Для начала выпилил лобзиком(!) колечки под ESX VE 6.2T. Далее купил в ларьке лазерную указку, нашел боковые заглушки от упаковки рулонных штор, достал с заначки суши-палочки, взял термопистолет и погнали (пока только левый твитер):
Вложение 796756Вложение 796758
Из куска "Бомба" хотел каталь шарики и фиксировать ими суши-палочки - БРЕД полный. Сгонял в магаз за термопистолетом.

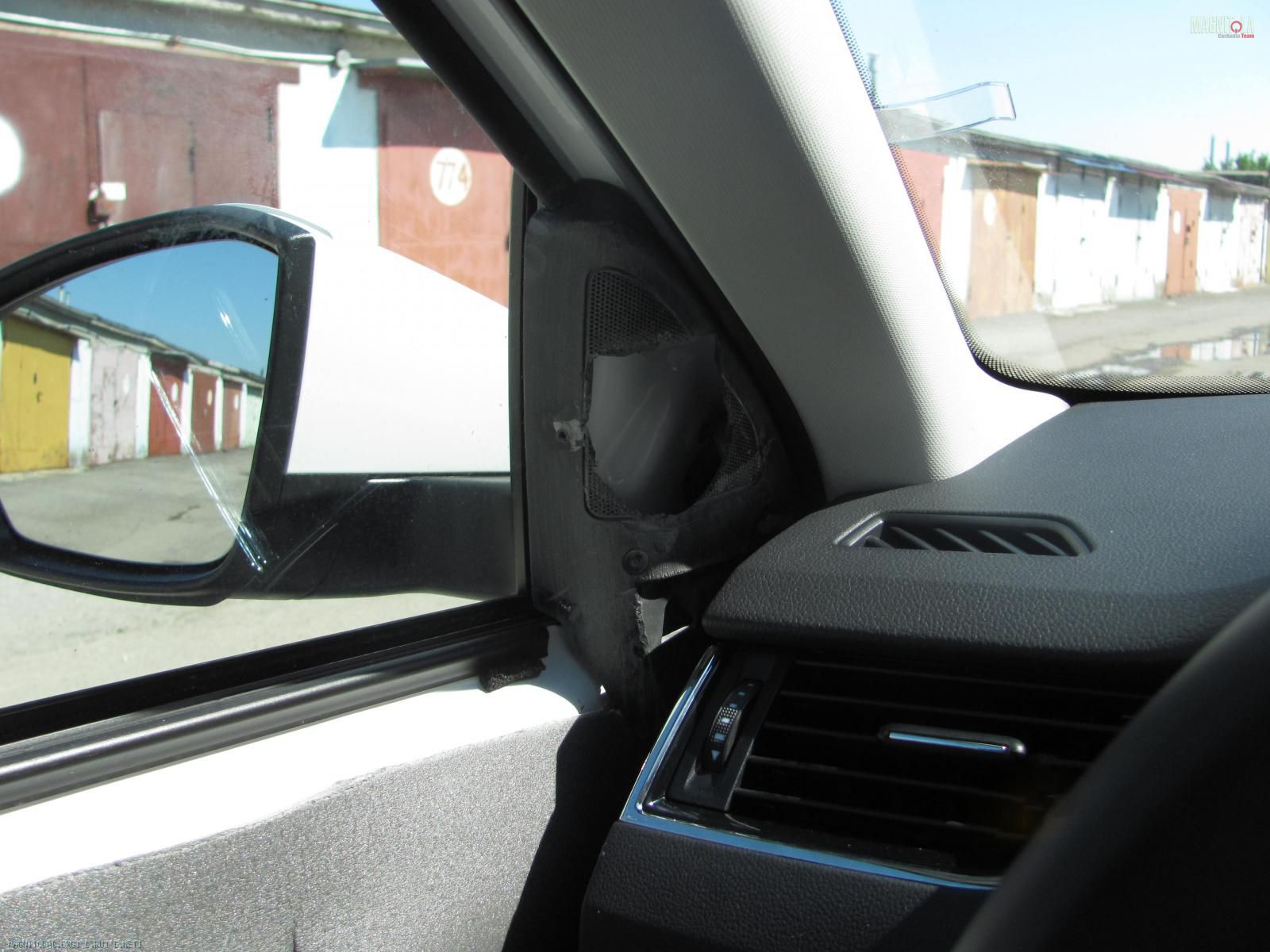

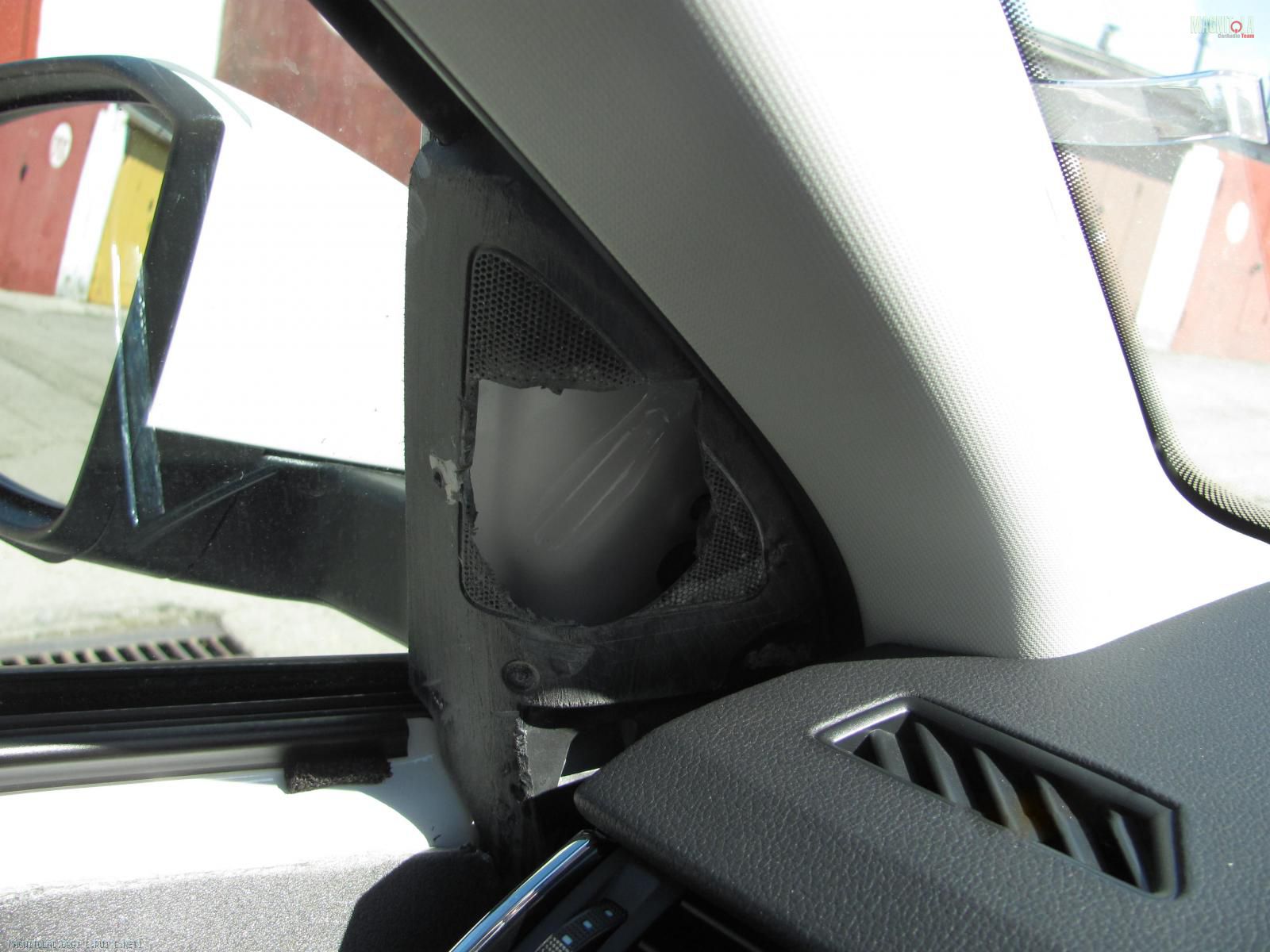

И так, Вырезаем отверстия в штатных уголках (там кстати раньше были штатные щёлковые твитеры).
Вложение 796760Вложение 796762

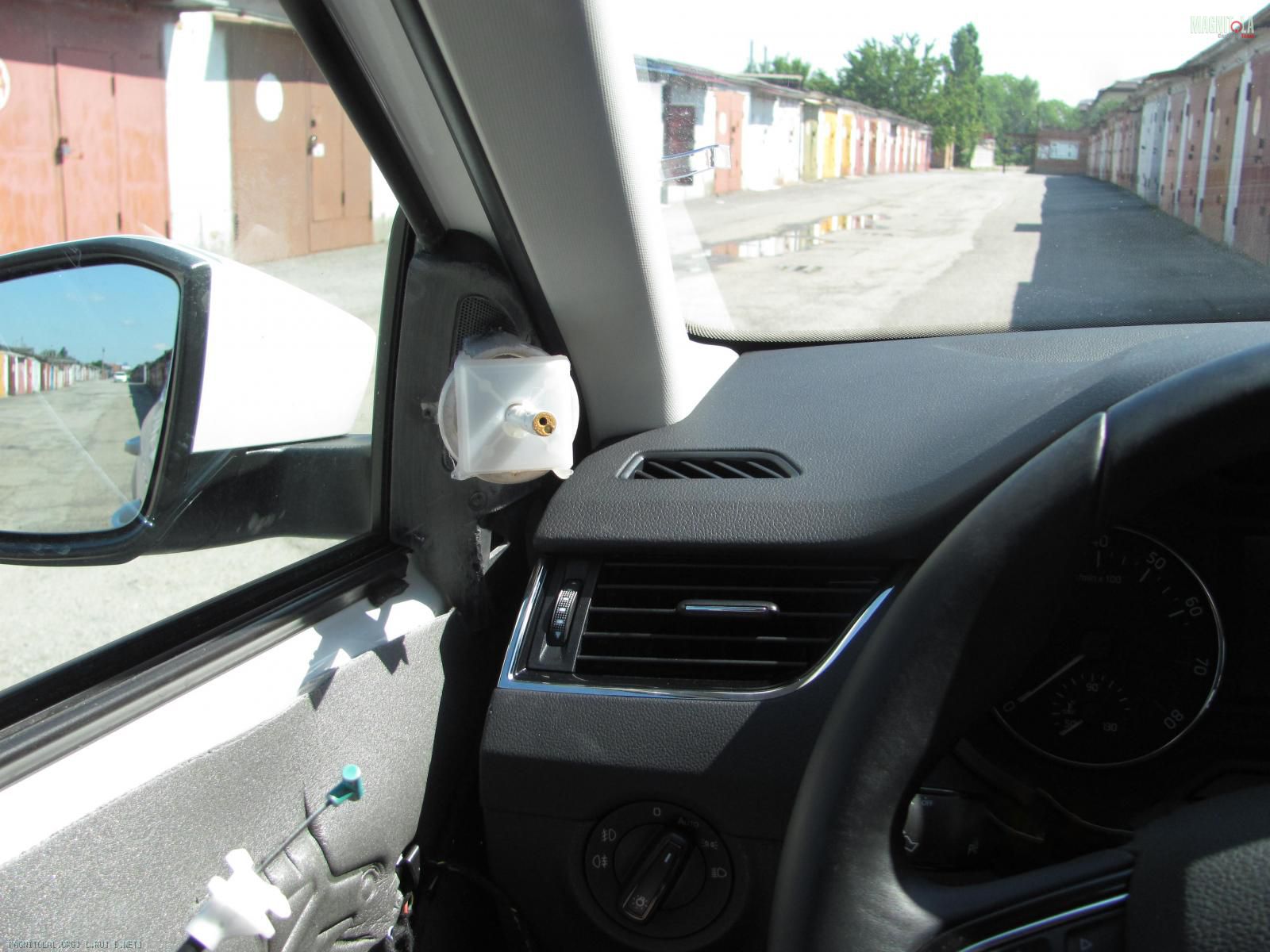

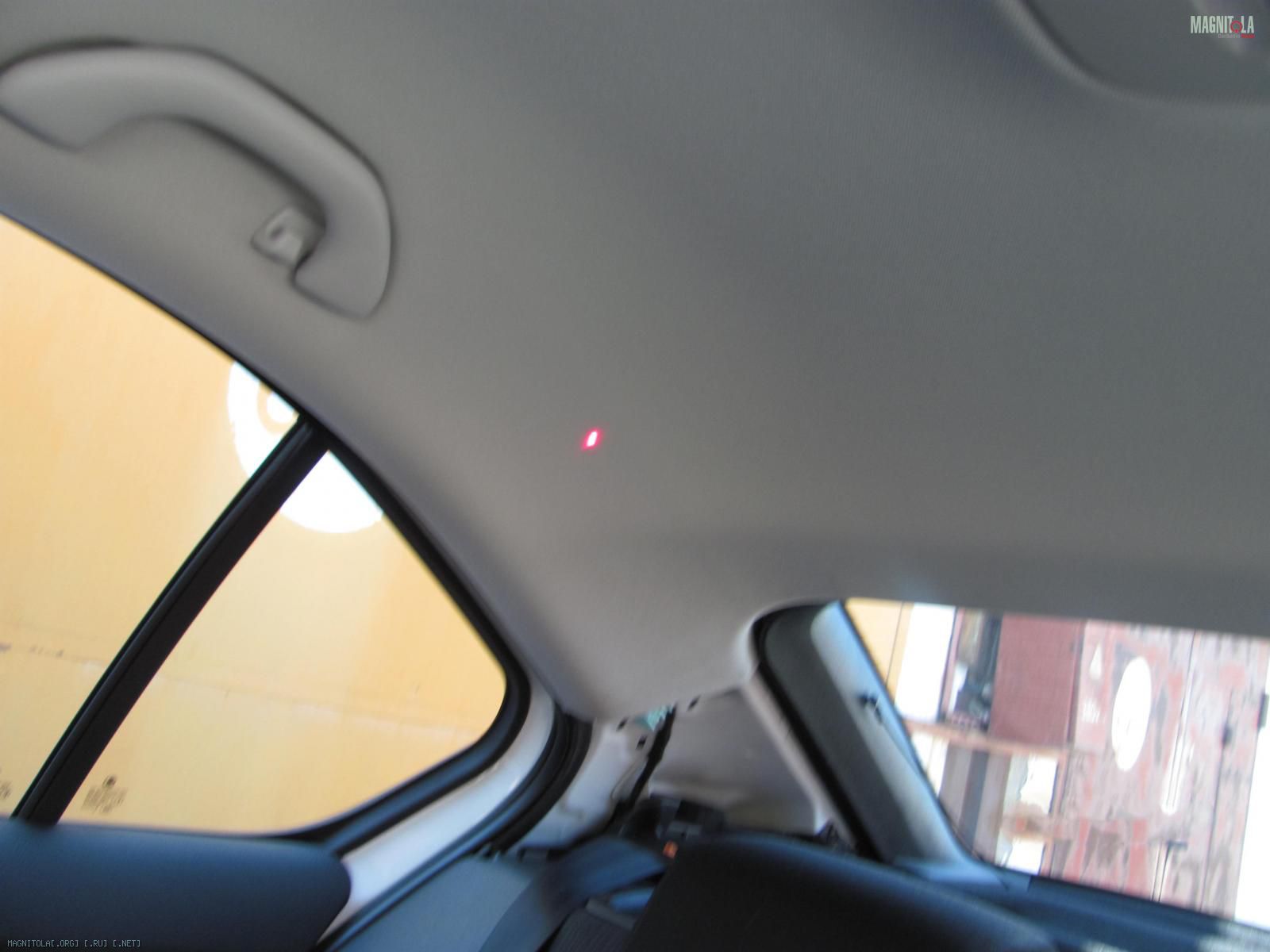

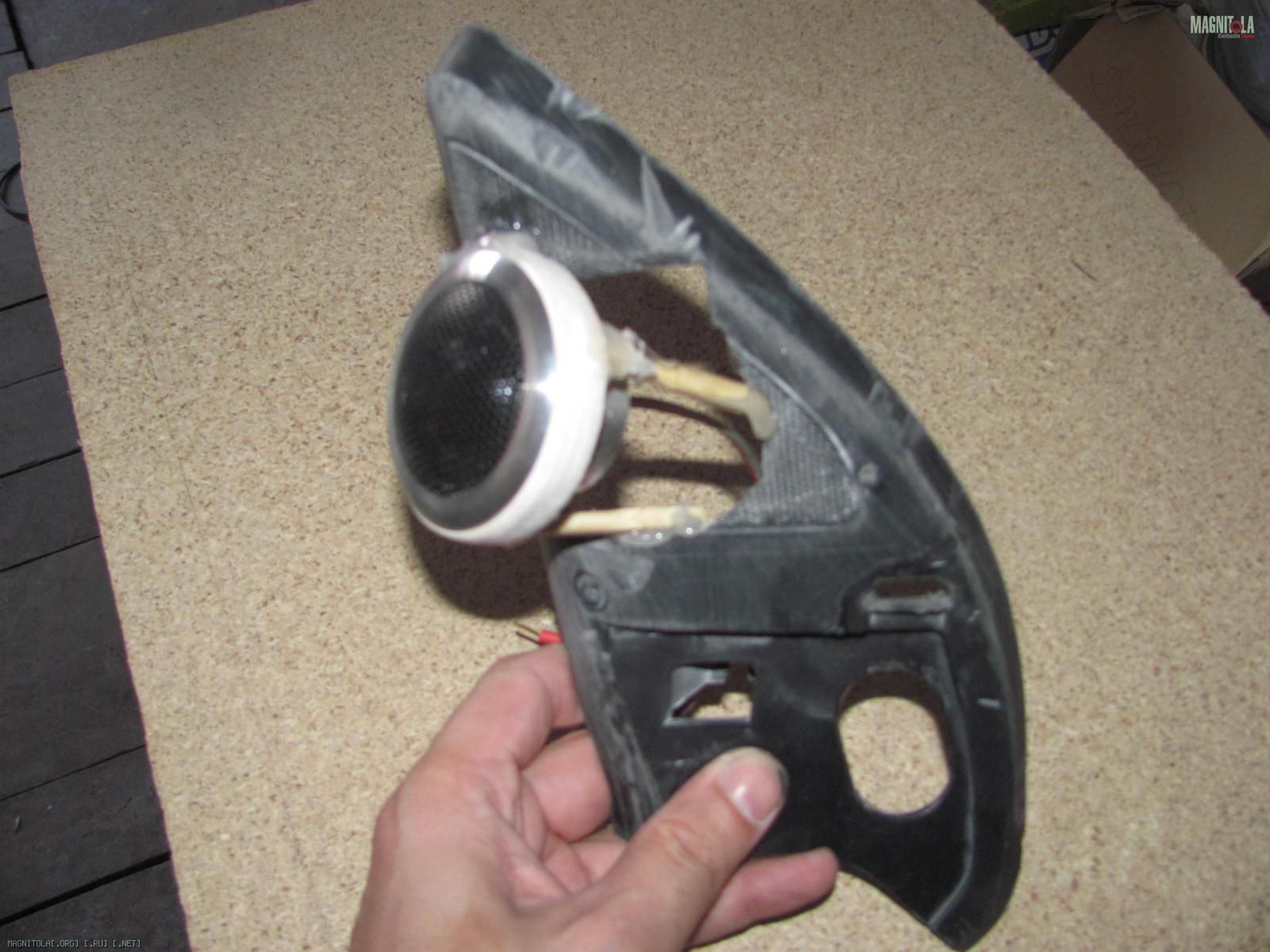

И с помощью лазерной указки направляем ось твитера между передними подголовниками, фиксируя положение термоклеем и суши-палочками.
Вложение 796764Вложение 796766Вложение 796768
А потом как обычно - снимаем с головы грабителя в банке чулок и натягиваем туда где оно нужнее
Вложение 796770

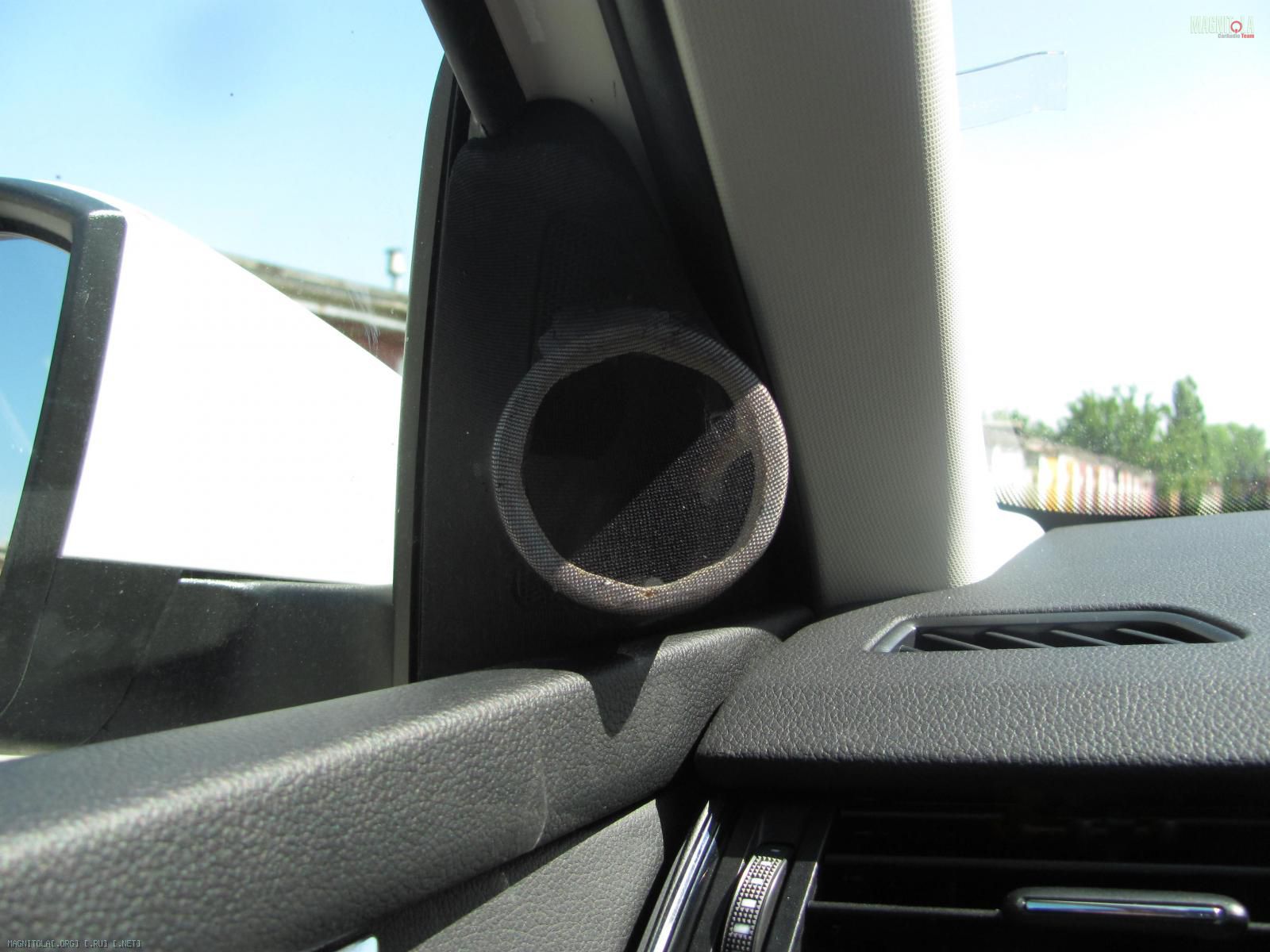

Мажем, сохнет, любуемся - уж очень гладкая и красивая получилась поверхность, поэтому решено усиливать эту красоту не снаружи, а снутри - шпаклевкой со стекловолокном, изощрённо заталкивая её во все щели.
Пока всё. Хотел обтянуть подиумы "старой кожаной курткой", но жена сказала "неумею", что ж, буду пробовать сам.
Вложений: 10
Re: Skoda Octavia A7. Первая на "магнитоле"

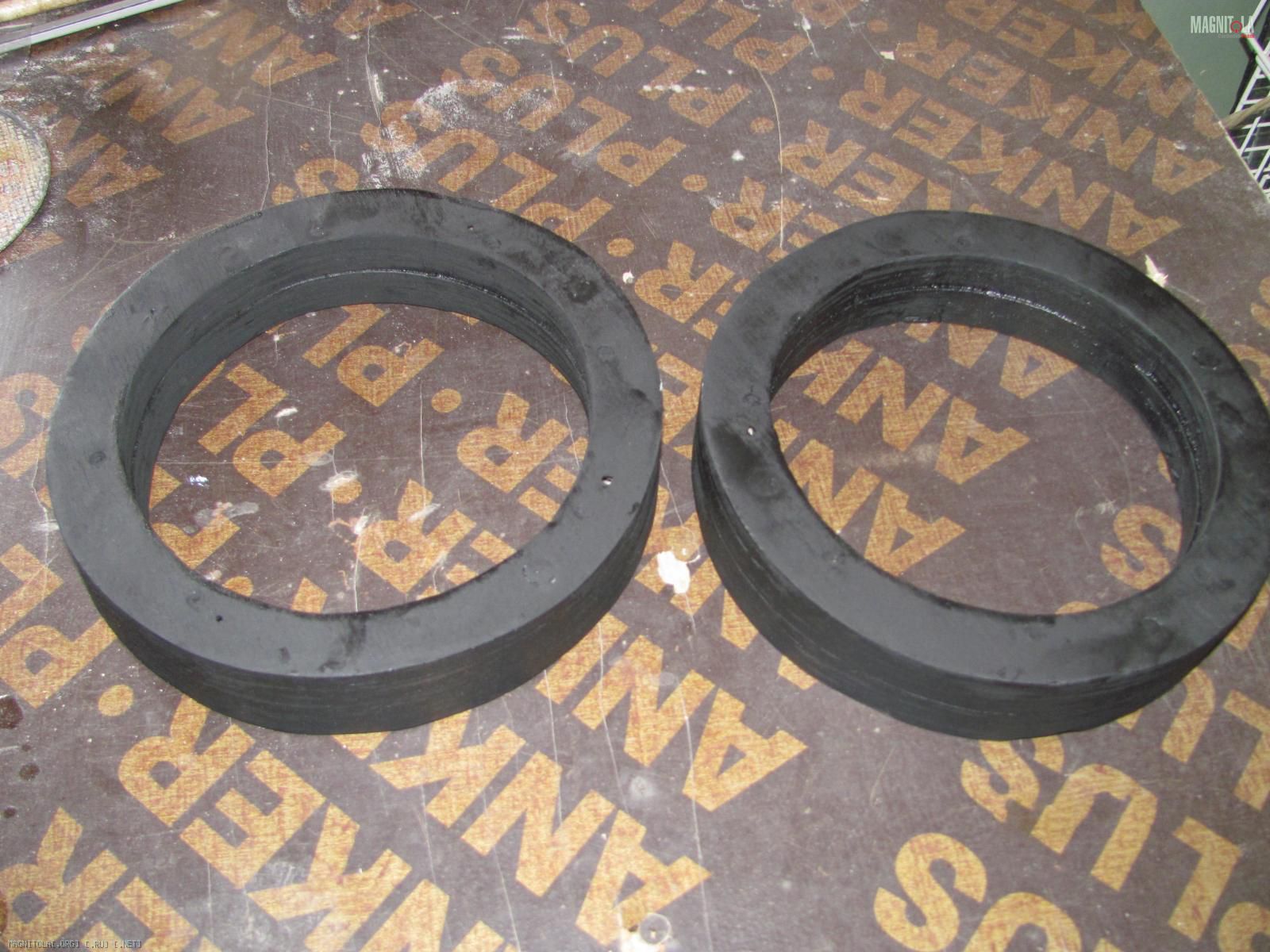

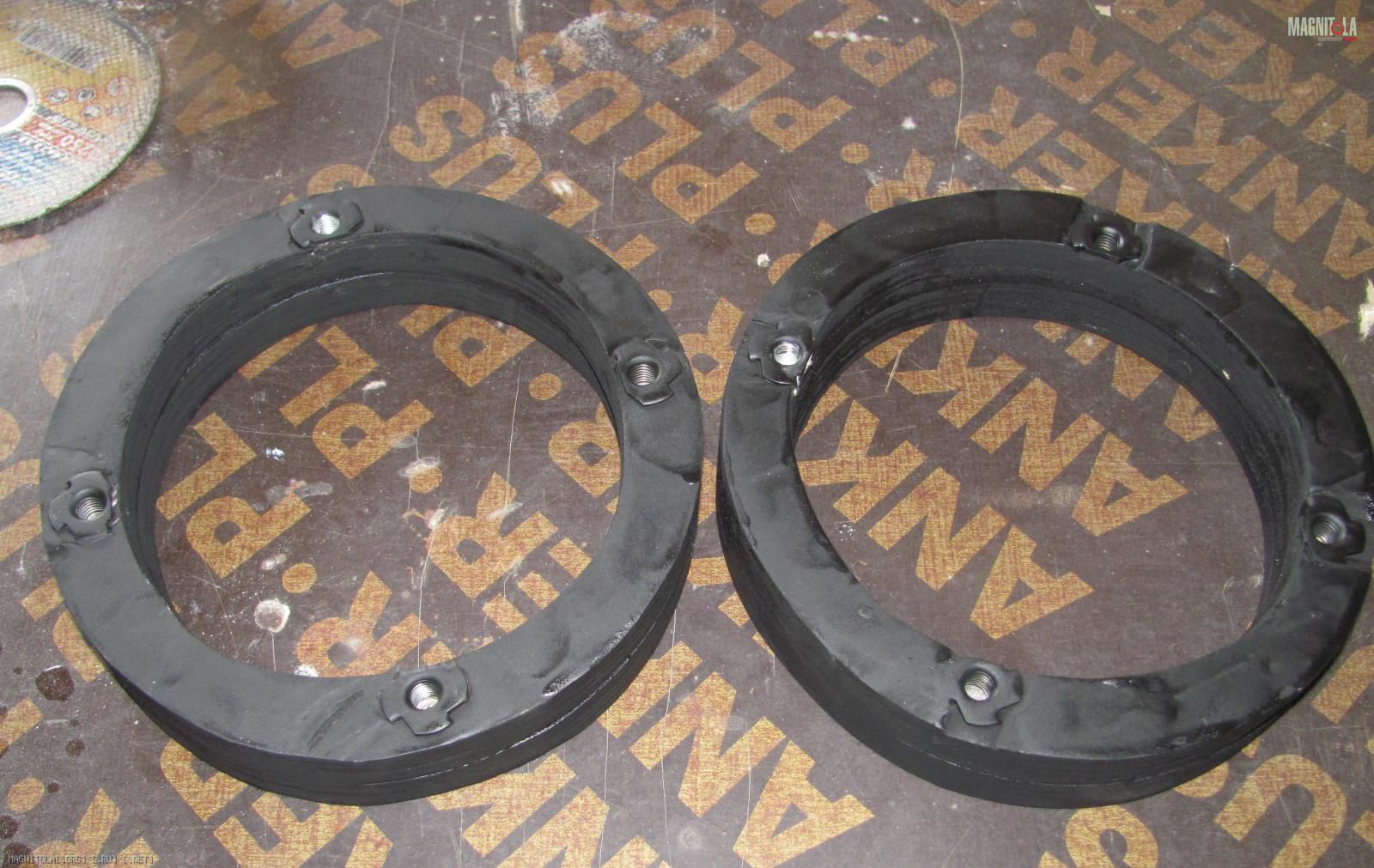

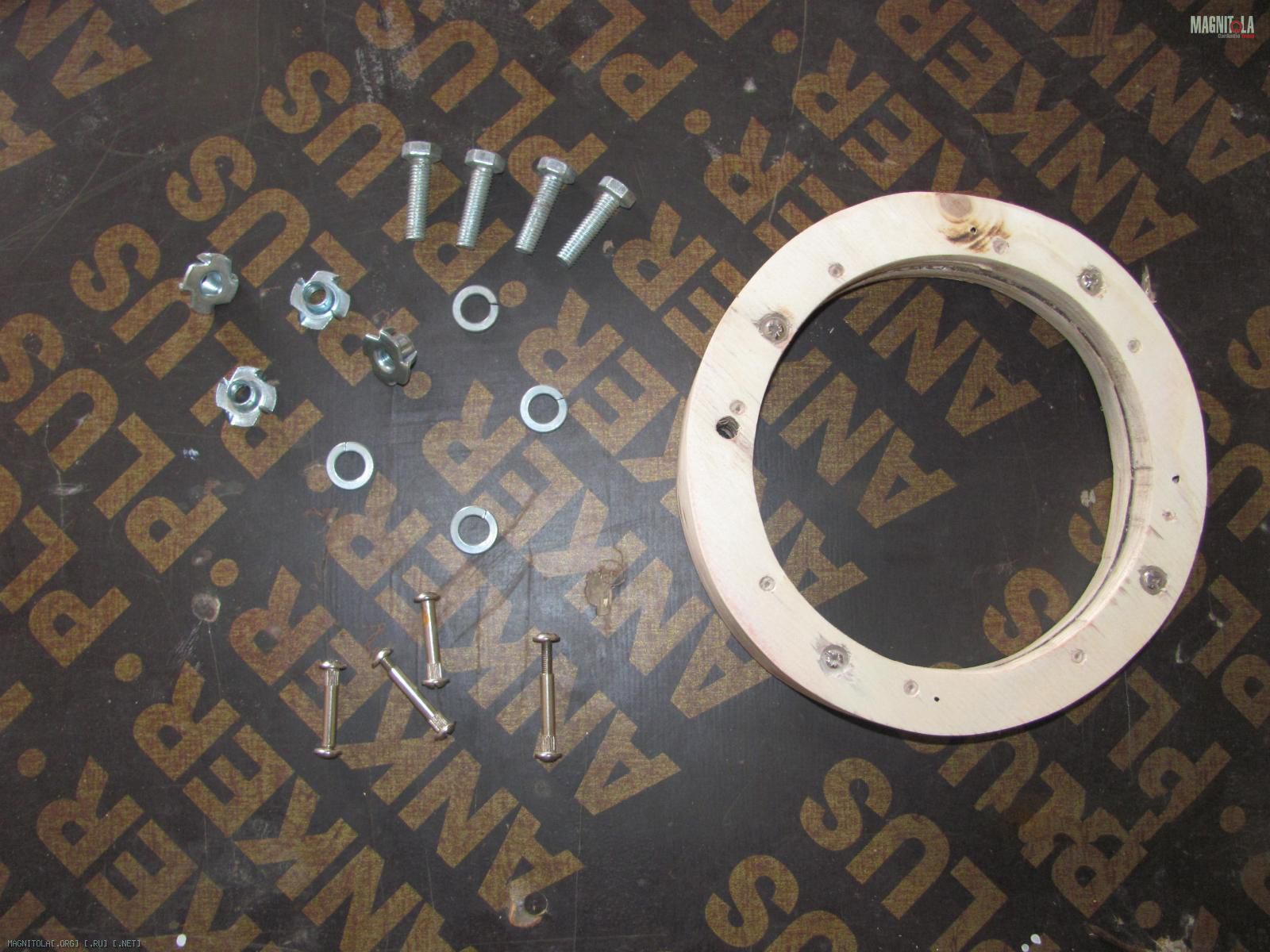

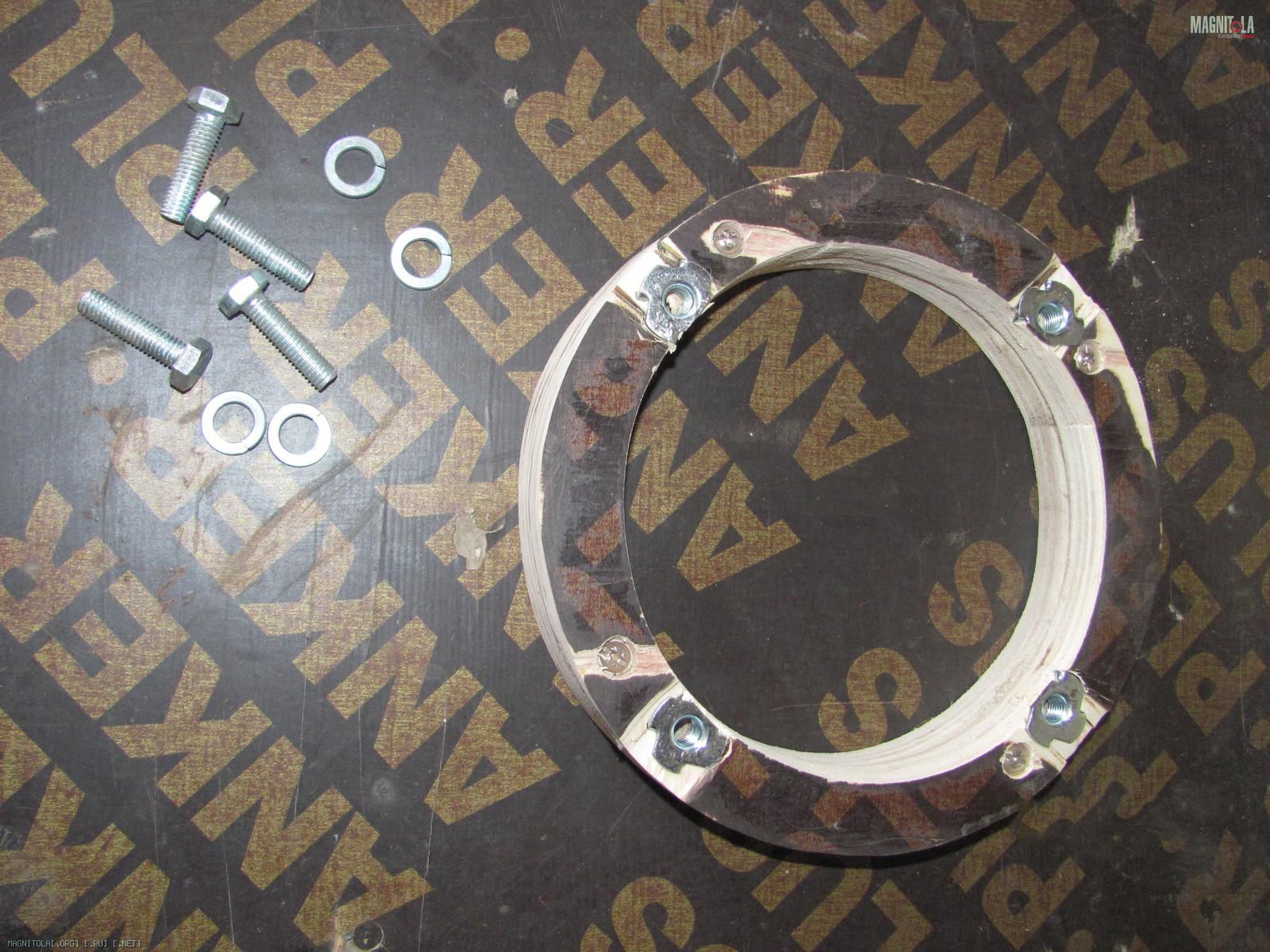

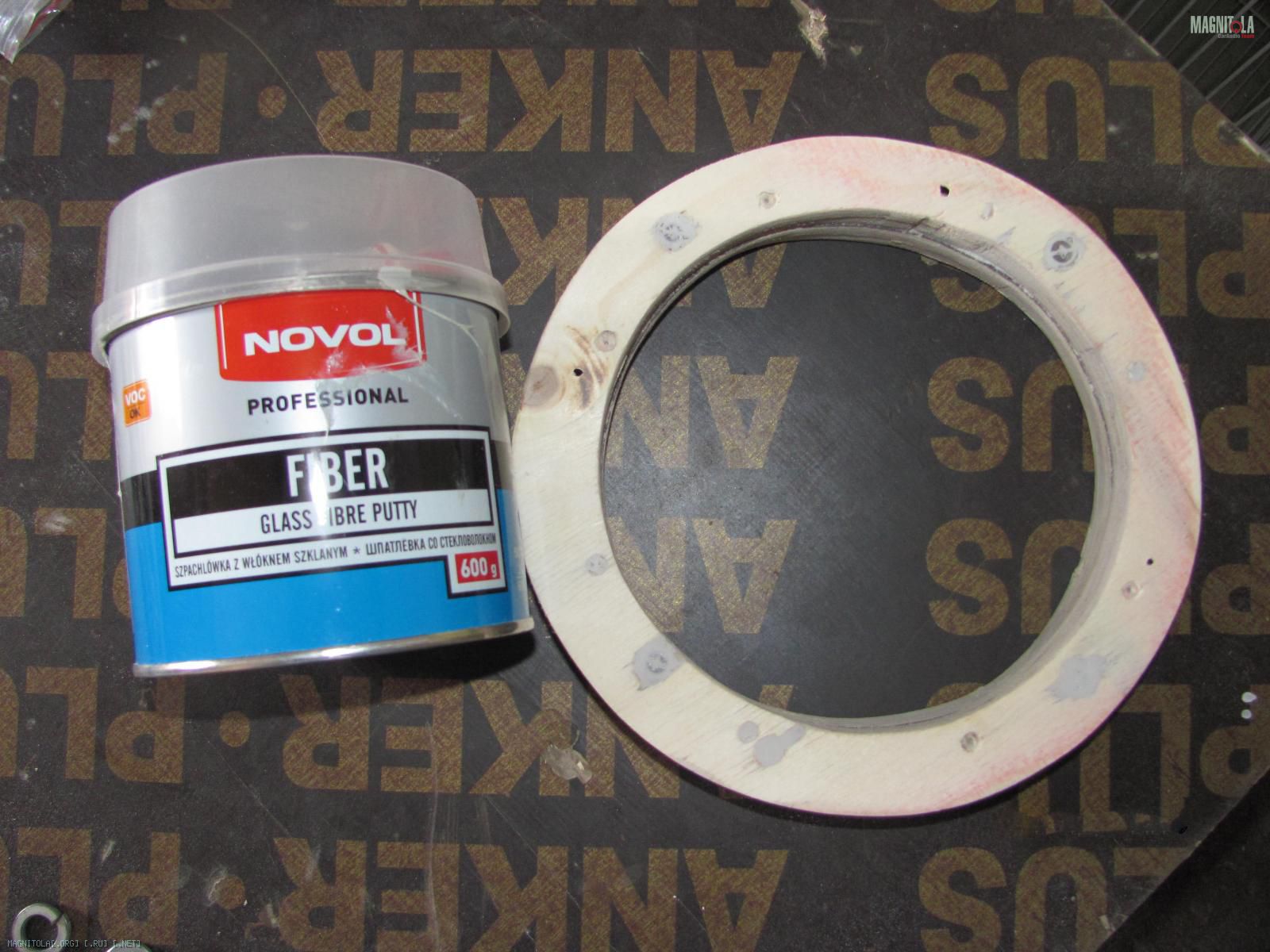

Приветствую. Пока готовится под заказ кольцо под саб, занимался изготовлением опорных колец под мидбасы:
Вложение 798282Вложение 798284Вложение 798286Вложение 798288Вложение 798290

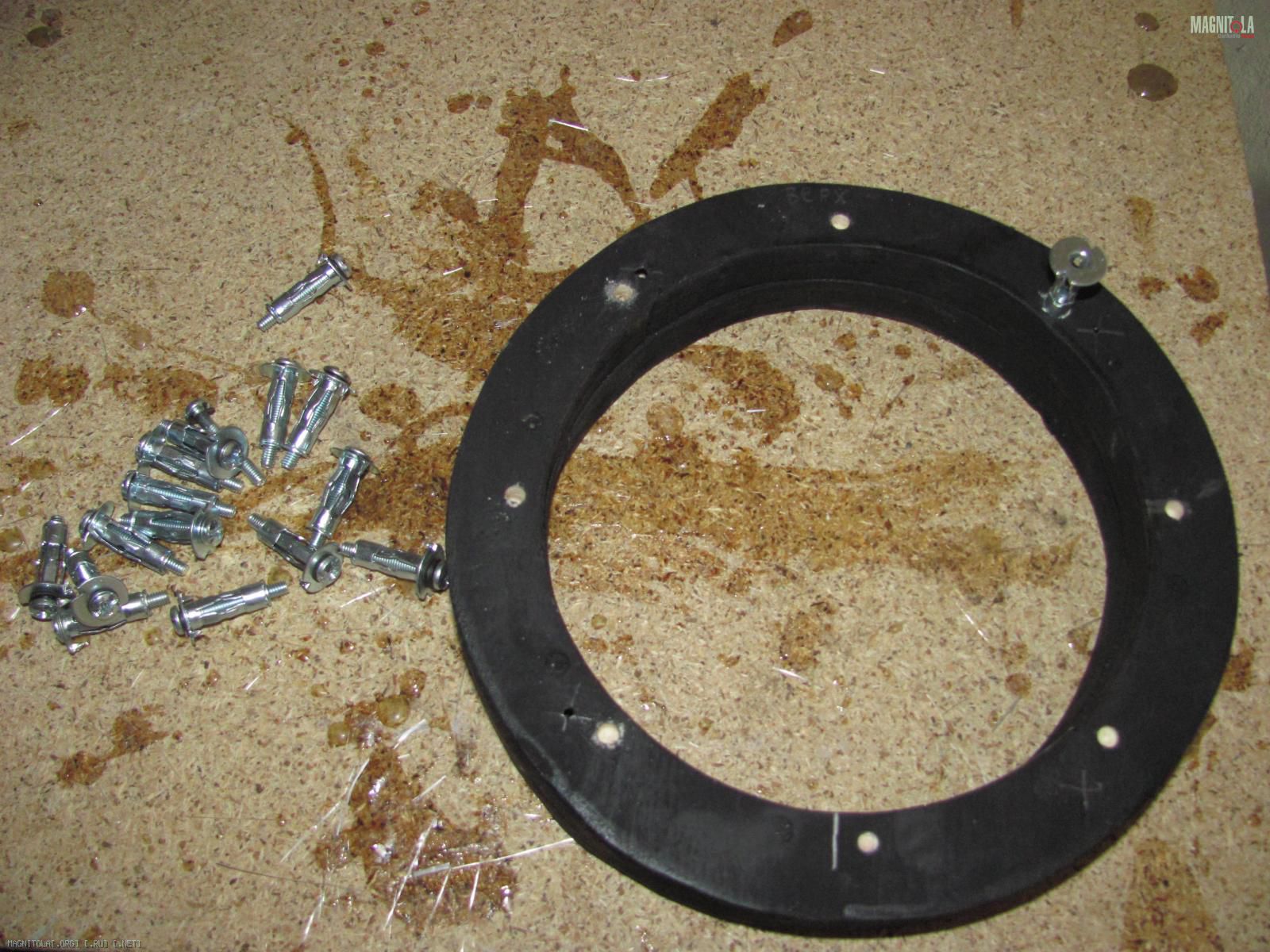

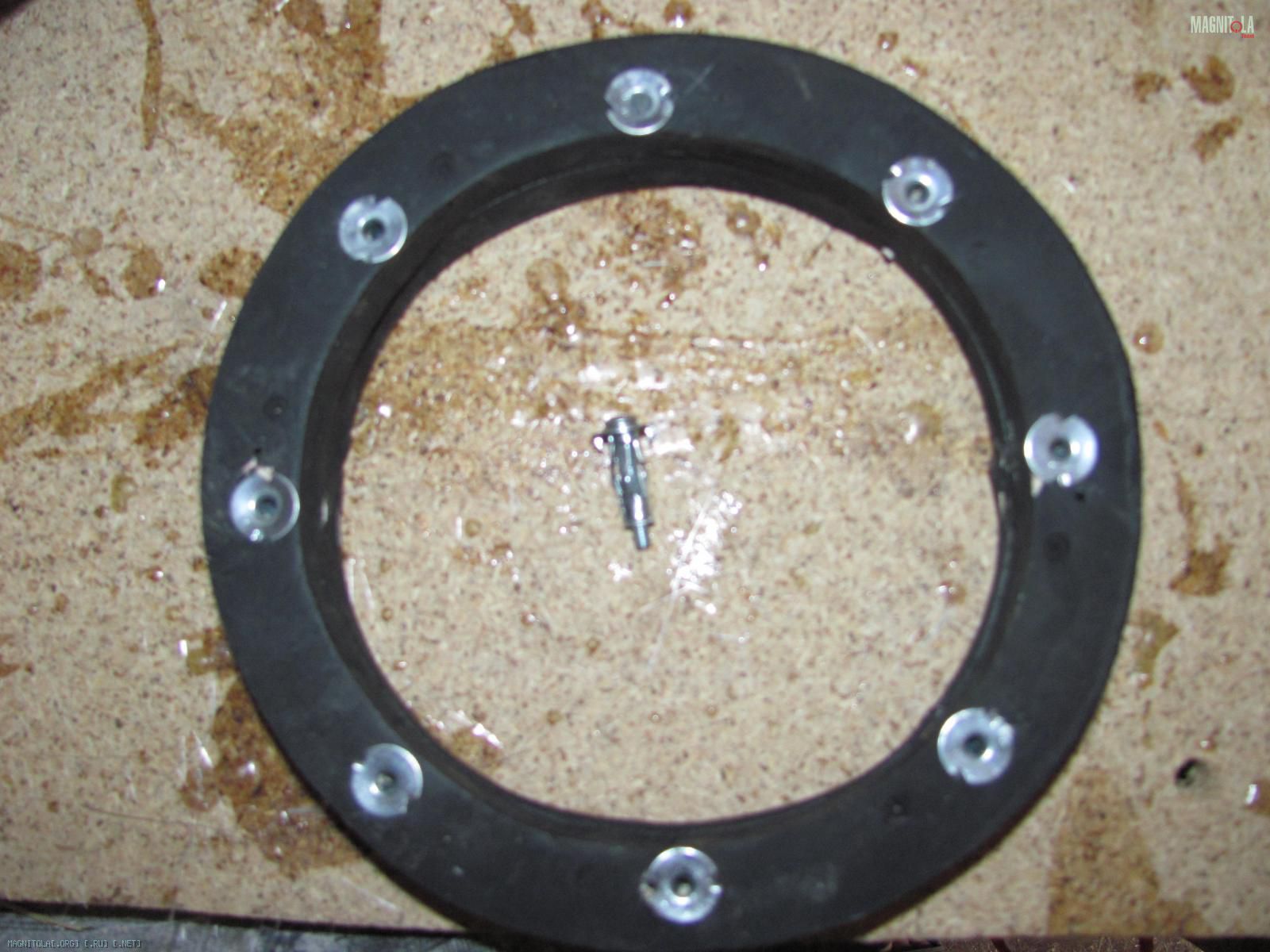

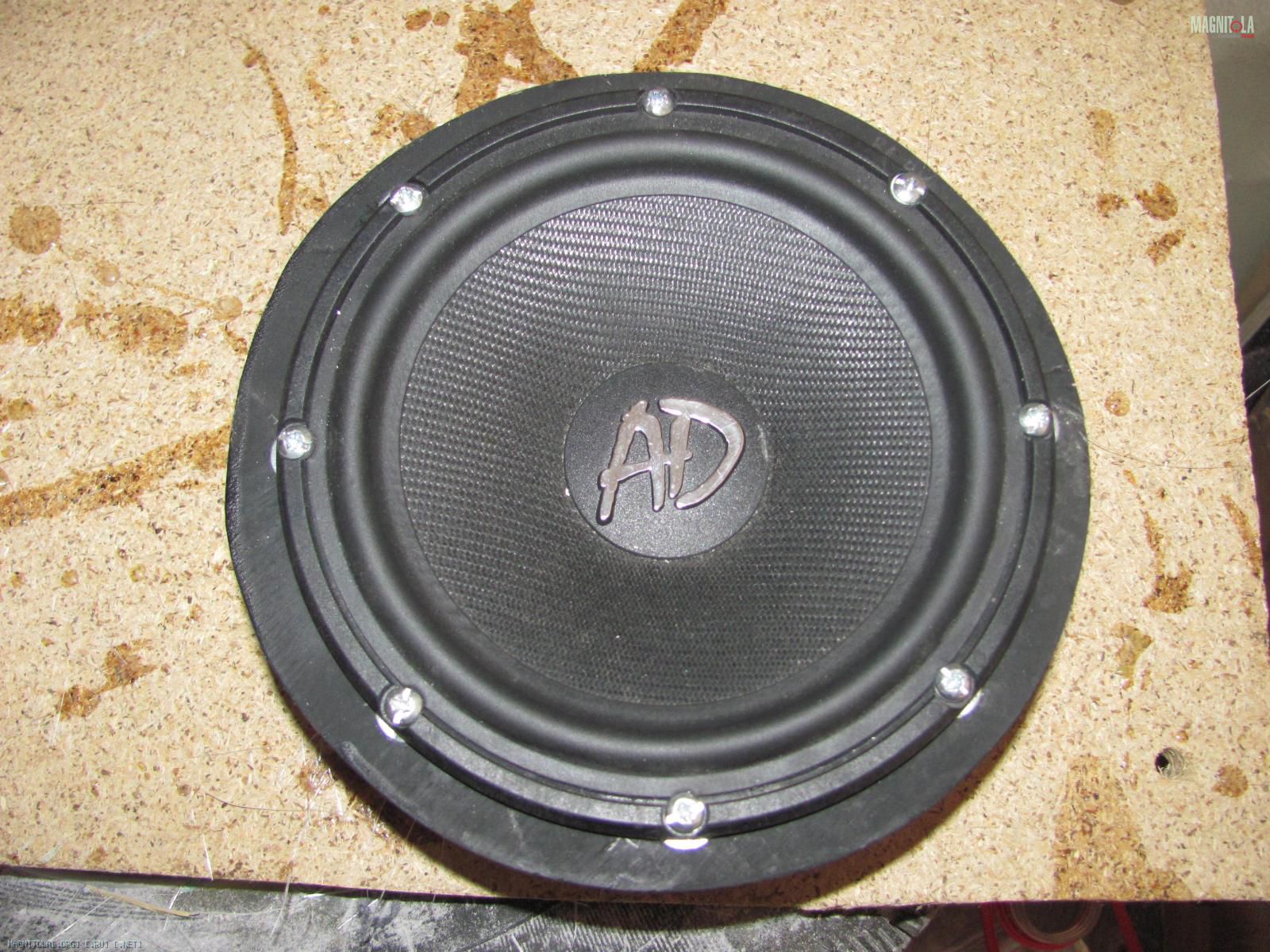

Далее следует подумать о креплении мидбаса к подиуму, попробовал вот такие штуки, корзина вроде притягивается очень плотно, но конструкция все же вызывает у меня недоверие, будем следить:
Вложение 798316Вложение 798318Вложение 798320

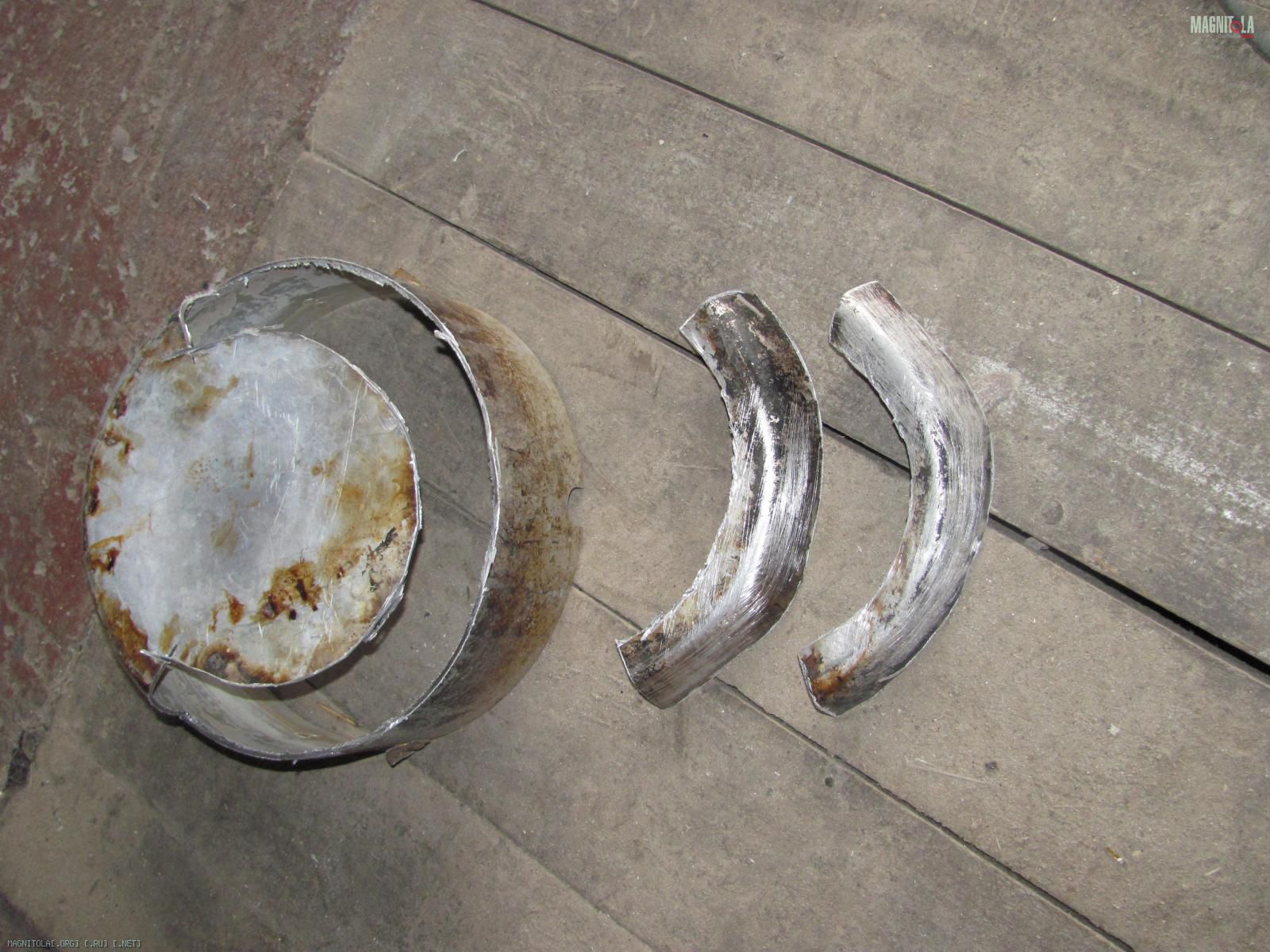

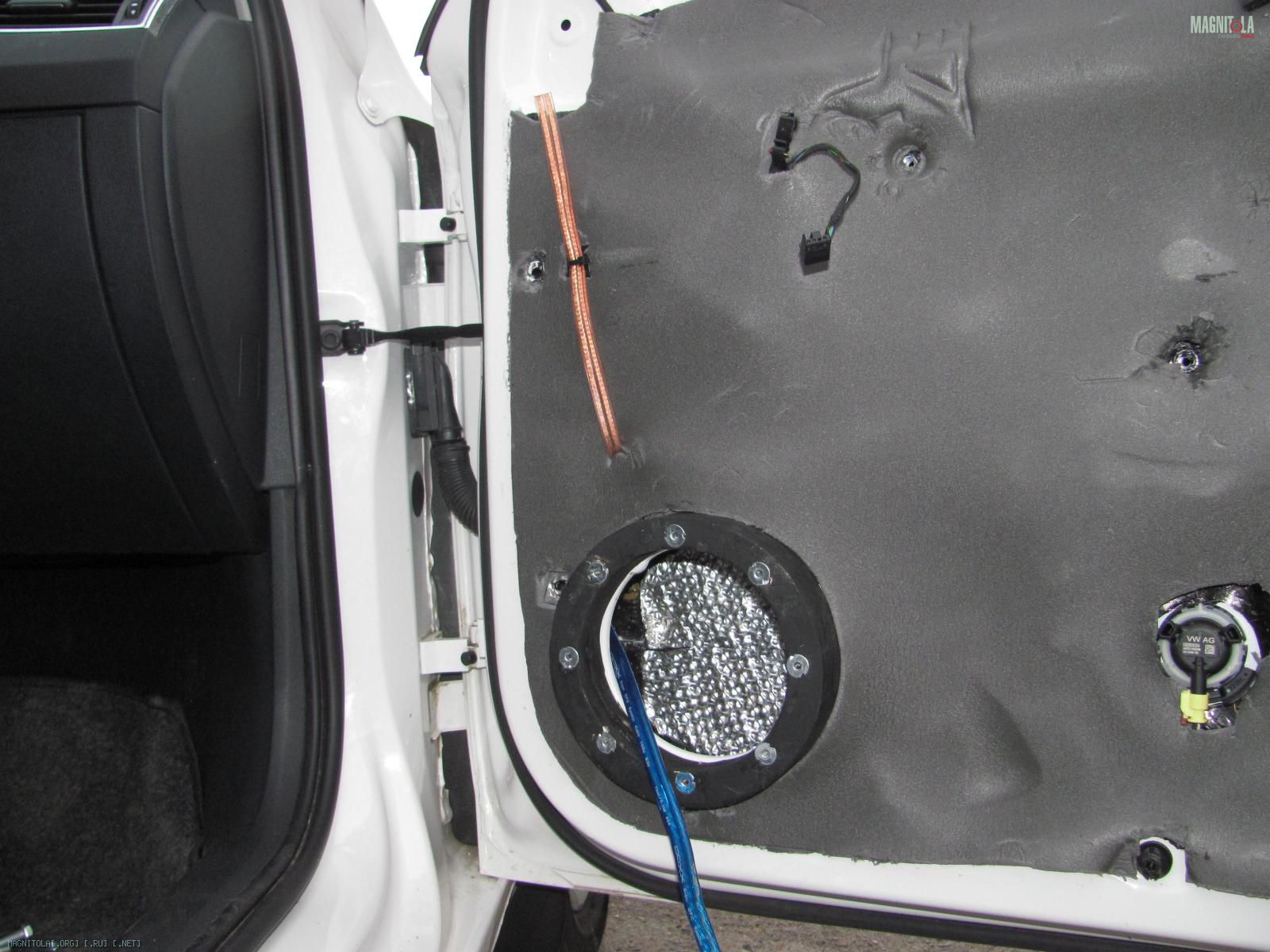

Прикрутив подиумы к штатным местам, поехал на мойку самообслуживания, проверить гипотезу о попадании воды на магнитную систему. Итог: вода кругом, задумался об изготовлении козырька от попадания воды на магнитную систему и спустя время приметил в гараже старую алюминиевую кастрюлю, из нее и сделаем козырьки, главное рассчитать "вылет" козырька, стекло опускается рядом:
Вложение 798324Вложение 798326
Как видно по фото акустические кабели без змеи - мой промах (не хватило длинны змеи), а проводка их в двери будет освещена в отдельном посте, скорее всего будет переделываться
Re: Skoda Octavia A7. Первая на "магнитоле"
Недавно делал кольца на А7, непонятно как обшивка села на них - нет выборки внизу под крепление.
Вложений: 1
Re: Skoda Octavia A7. Первая на "магнитоле"
Цитата:
Недавно делал кольца на А7, непонятно как обшивка села на них - нет выборки внизу под крепление.

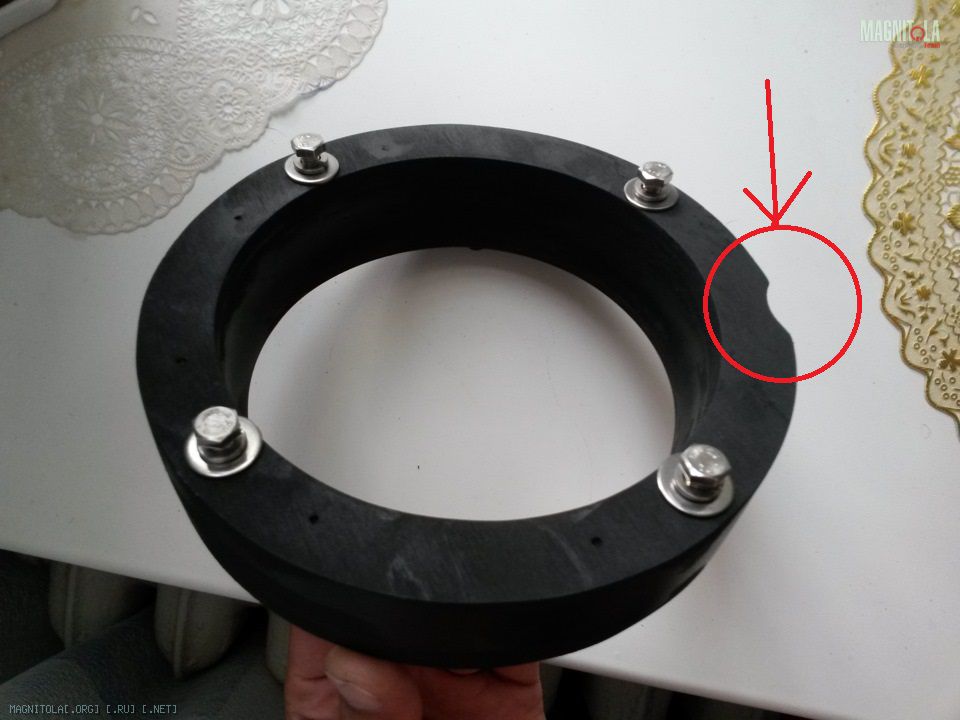

Pit вы вот это имеете ввиду?: (фото не моё):
Вложение 798378
Re: Skoda Octavia A7. Первая на "магнитоле"
Цитата:
Сообщение от
Anton b.
Да это. Делал по этому отчету как по образцу. При этом пришлось делать без самого авто, поэтому не все прошло сразу гладко.
