Opel Astra H на ESX

Цитата:

---

Сообщение от jaff

tigeross, кстати да. Наверняка это будет самое верное решение. Попробую отпаять с платы +/- USB и оставить только данные.

---

Жень, А как адаптер питаться будет?!

Цитата:

---

Сообщение от kruizo

Попробую отпаять с платы +/- USB и оставить только данные.

---

Тогда лучше не отпаять, а разрывать плюс при отключении АСС.

Цитата:

---

Сообщение от kruizo

А как адаптер питаться будет?!

---

Кан адаптер питается с ОБД2, может работать ваще без USB подключения.

Цитата:

---

Сообщение от tigeross

Кан адаптер питается с ОБД2, может работать ваще без USB подключения.

---

Если он стримит данные по блютусу, как у меня, то проблема сама закроется. А если только по юсб, то питающие провода можно прирывать, но не удалять совсем...ИМХО

CAN адаптер +12В с ОБД берет. С планшетом связь только с USB на кан адаптере.

Вложение 863934

Цитата:

---

Сообщение от kruizo

Если он стримит данные по блютусу, как у меня, то проблема сама закроется

---

О блютузе в данном адаптере не слышал.

Цитата:

---

Сообщение от kruizo

то питающие провода можно прирывать, но не удалять совсем

---

По этому и предложил спаять тестовый.

---------- Сообщение добавлено 01.10.2015 в 13:43 ----------

Цитата:

---

Сообщение от jaff

Попробую отпаять с платы +/- USB

---

Можно и один + откинуть.

Цитата:

---

Сообщение от jaff

Коллеги, появился вопрос)

В машине собрано все по такой схеме:

Вложение 863844


Опишу кратко:
В машине уже стоял процессор с входом включения rem in.
Rem я взял с штатной проводки в левом пороге (работает как АСС)
Система работала без сбоев. Засыпала и просыпалась с поворотом ключа.


Добавил планшет + хаб для периферии.
Хаб активный Dlink dub-h7.
Подал на него +5в (через dc/dc конвертер на базе kis 33r3)


Вложение 863846


В usb хаб подключена периферия (can адаптер, usb звуковая карта и т.д)


Проблема:
С CAN адаптера через usb hub на провод АСС идет напряжение. Усилители больше не засыпают.
(Сейчас пока писал понял, что скорее всего это больше 10в, иначе уси не работали)


т.е я АСС отключил - а аудио мое работает. Я вытаскиваю usb кан адаптера из хаба и система отключается. Те точно с адаптера обратка.


Вопрос - как решить что бы не навредить?
Или просто диод впаять на 3А перед dc/dc для хаба?


Или диод на месте распайки usb на плате can адаптера?

---

У меня такая же беда была. Вылечил диодом шоттки перед питанием БП USB хаба.

Цитата:

---

Сообщение от fox proteus

У меня такая же беда была. Вылечил диодом шоттки перед питанием БП USB хаба.

---

Я так и хотел с начала. Откуда можно побыстрому выпаять на 3А ? БП от компа там есть?)

Цитата:

---

Сообщение от jaff

Я так и хотел с начала. Откуда можно побыстрому выпаять на 3А ? БП от компа там есть?)

---

там стопудова есть высокотоковые диоды в диодном мосте. Они могут быть в корпусе то220, спаренные (на транзюки обычные похожи). Но у на них падение напряжение может быть выше, чем на диодах шоттки. С другой стороны, твоему стабу будет пофиг на падение напруги на входе...

Нашел в гараже 1n4007. (Знаю что 1а) попробовал - оказывается в LC фильтре который я воткнул на питание периферии - большая емкость и это она пока не разрядится, rem не выключится :D.

Цитата:

---

Сообщение от jaff

Нашел в гараже 1n4007. (Знаю что 1а) попробовал - оказывается в LC фильтре который я воткнул на питание периферии - большая емкость и это она пока не разрядится, rem не выключится :D.

---

У меня от цепи прикуривателя через ПН на 5В питался USB хаб. К USB хабу был подключен комп, который включался от цепи прикуривателя через блок реле и выключался с задержкой (нужно было время на переход винды в гиебрнацию). Я выключал зажигание, в цепи прикуривателя пропадало +12 вольт, но комп ещё какое-то время должен был оставаться включенным. Питание 5В с USB разъёма компа шло но USB хаб, попадало на 5В ПН, который каким-то хером поданные на выход 5В преобразовывал в 9В на входе, и этих 9В хватало, чтобы держать включенным блок реле, который должен был выключать комп и усилки.

В первые же сутки после запуска системы эта сволочь выжрала мне аккум в нулину и тем самым подпортила жизнь усилителю...

Пришла оптика с аликэкспрес. 5 метров. 600 рублей.
короткий usb/usb для подключения usb dac.

Вложение 864606Вложение 864596Вложение 864604Вложение 864600

Цитата:

---

Сообщение от jaff

Пришла оптика с аликэкспрес. 5 метров. 600 рублей.
короткий usb/usb для подключения usb dac.

---

А что за оптика?
Выглядит солидно.

DM Rocker, оптика выглядит отлично. Сейчас полез за ссылкой, она стала дороже (800р)
http://m.aliexpress.com/item/1949476993.html

Но очень хочется выделить средства на последний кабель из стекла. Что бы сравнивать было)
http://www.lifatec.com/products.html

Цитата:

---

Сообщение от jaff

Но очень хочется выделить средства на последний кабель из стекла. Что бы сравнивать было)
http://www.lifatec.com/products.html

---

давай мы тебе скинься сам и вместе послушаем? зызызызызызы

Текущий конфиг признан не удобный. т.к. очень хочется попробовать новые сабвуферы ESX QE и VE серии в разных оформлениях - конфигурация с жестким креплением всего на ящик саба, признана не практичной.

Поэтому все снято

Вложение 869630

Выпилено новое основания из фанеры 10мм.

Вложение 869632



Вложение 869634

И все перенесено на основание :D тонкий расчет позволил разместить на узком квадрате ESX SE7000D , ESX SE4120 - нефига не малыши...и даже процессор Helix DSP поместился на квадратик - очень компактный и удобный в коммутации.

Вложение 869636

Вложение 869638

Вложение 869640

Шпингалет помогал, подавал ключи - отвертки. Потом где то жаранул с соседом по гаражу и отрубился

Вложение 869642

Умный Шпингалет...не залез в сабовый корб спать:D

Отправлено с моего iPhone используя Tapatalk

В итоге я запилил маленький и легкосьемный коробок под один сабвуфер ESX QE1222. (30 литров грязными)

Фанера 21мм ( из обрезков что валяются без дела в гараже)
Чашка Daxx T92
Провода 8Ga

Вложение 873506

Вложение 873508

Вложение 873510

Вложение 873512

Сабвуфер ESX QE очень плохо себя чувствует в ЗЯ.
Ему нужен ФИ... Буду пилить новый коробок с щелью.

Зато ощутил удобство такой конфигурации) минута на демонтаж сабвуфера и

Вложение 873514

Цитата:

---

Сообщение от jaff

Зато ощутил удобство такой конфигурации) минута на демонтаж сабвуфера и

---

и можно спздть оставленную кем-то у магазина коляску :D :D

Цитата:

---

Сообщение от Андреичъ

и можно спздть оставленную кем-то у магазина коляску :D :D

---

Взамен оставить мамаше коробок с сабом?:laugh1:
Прямо сказка про Золушку , в 24-00 все коляски превращаются в
фанерные коробки с бубнилками......:whistle:

Хочу ML :D

Та же коляска встала под штатную шторку) без раскладывания сидения.

Цитата:

---

Сообщение от DM Rocker

Взамен оставить мамаше коробок с сабом?:laugh1:
Прямо сказка про Золушку , в 24-00 все коляски превращаются в
фанерные коробки с бубнилками......:whistle:

---

Ну не в 24:00, конечно, но моя старшая через 6 лет после рождения в отменную бубнилку превращается - чуиь что не так, сразу бубнит под нос и обижается)))

Опять требуется подсказка, проблему не решил. Стало очевидно что конденсатор в LC фильтре не влияет на выключение REM, у меня все же фантомное напряжение с адаптера кан шины, как ранее советовали - впаял диод шотки n4007 в разрыв 5в USB, между can адаптером и usb хабом, Но! Перестал определяться кан адаптер в андройде).
неужели только реле? Может еще какие элементы можно впаять?)

Жень, чо Ты так реле боишься)))?

Цитата:

---

Сообщение от tigeross

Жень, чо Ты так реле боишься)))?

---

С ним чуть сложнее, масса там, управляющий провод)
мне как то проще снять кан адаптер и дома напаять что требе)

Кстати, у тебяж "Астра на ESX"! Чего до сих пор проц ESX не поставишь?))) Классная штука получилась! С софтом от Хайфоникс почти не глючит, в отличие от некоторых похожих процов:) И эквалайзер полностью поканальниый, в отличе от тех же некоторых похожих процов)))

Цитата:

---

Сообщение от fox proteus

Кстати, у тебяж "Астра на ESX"! Чего до сих пор проц ESX не поставишь?))) Классная штука получилась! С софтом от Хайфоникс почти не глючит, в отличие от некоторых похожих процов:) И эквалайзер полностью поканальниый, в отличе от тех же некоторых похожих процов)))

---

и пульт еще мне у них понравился! красивый :D

Цитата:

---

Сообщение от Андреичъ

и пульт еще мне у них понравился! красивый :D

---

ага! И никакого колхоза с потенциометрами и вольтметром не надо)))

Цитата:

---

Сообщение от fox proteus

Кстати, у тебяж "Астра на ESX"! Чего до сих пор проц ESX не поставишь?))) Классная штука получилась! С софтом от Хайфоникс почти не глючит, в отличие от некоторых похожих процов:) И эквалайзер полностью поканальниый, в отличе от тех же некоторых похожих процов)))

---

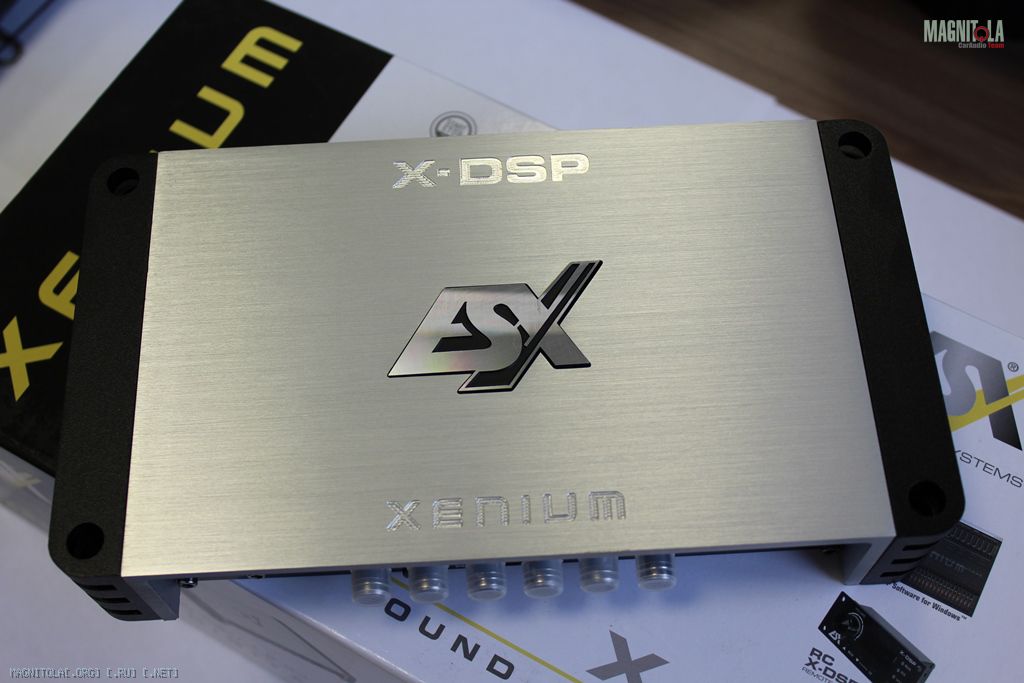

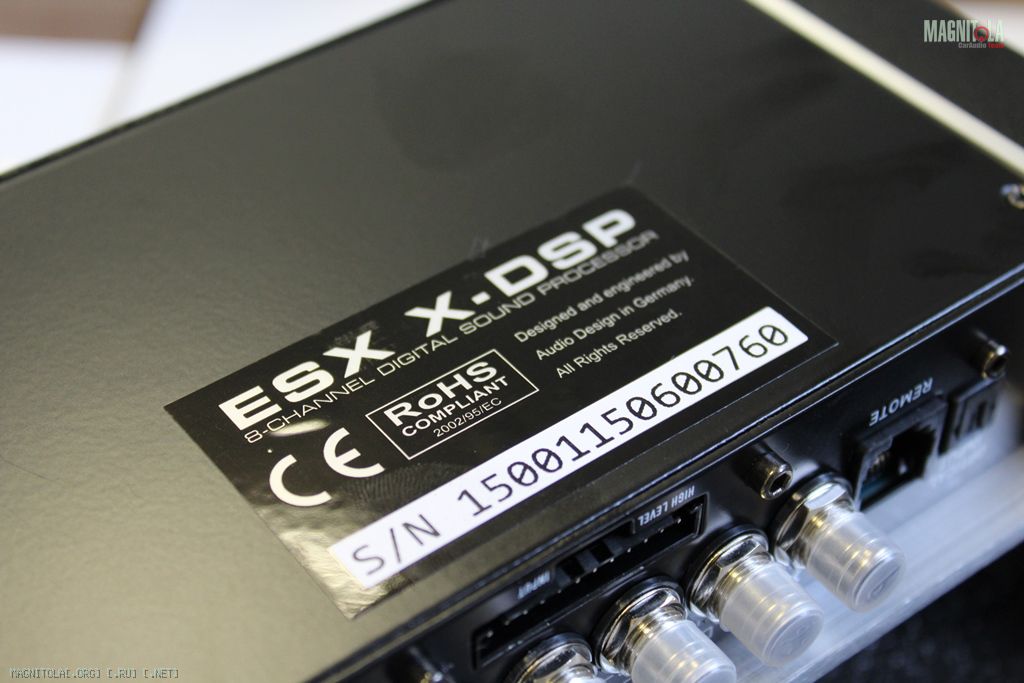

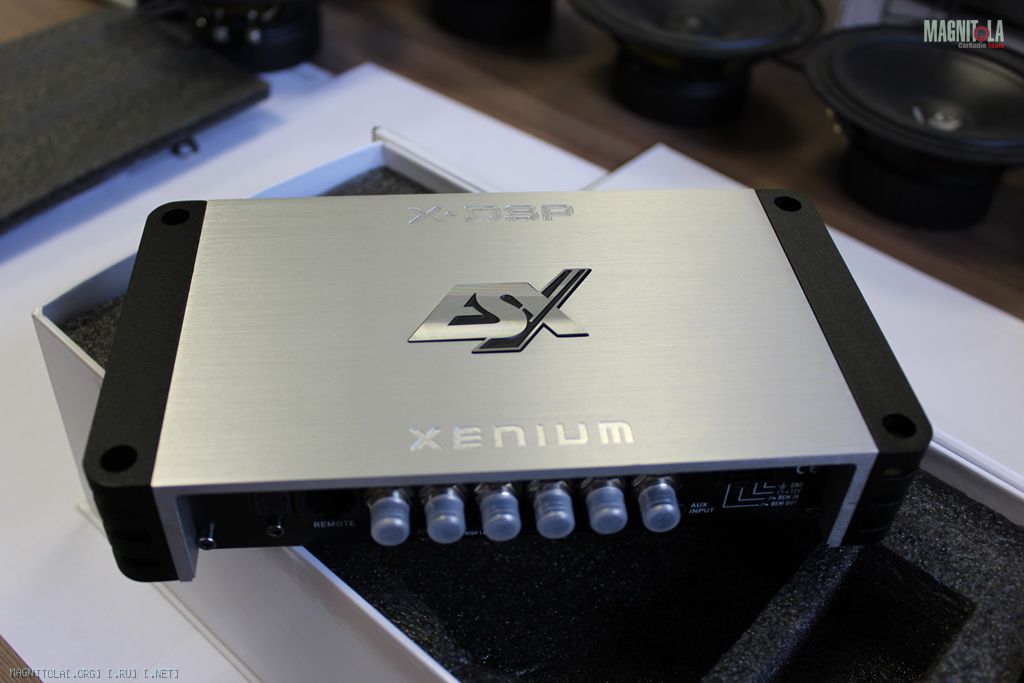

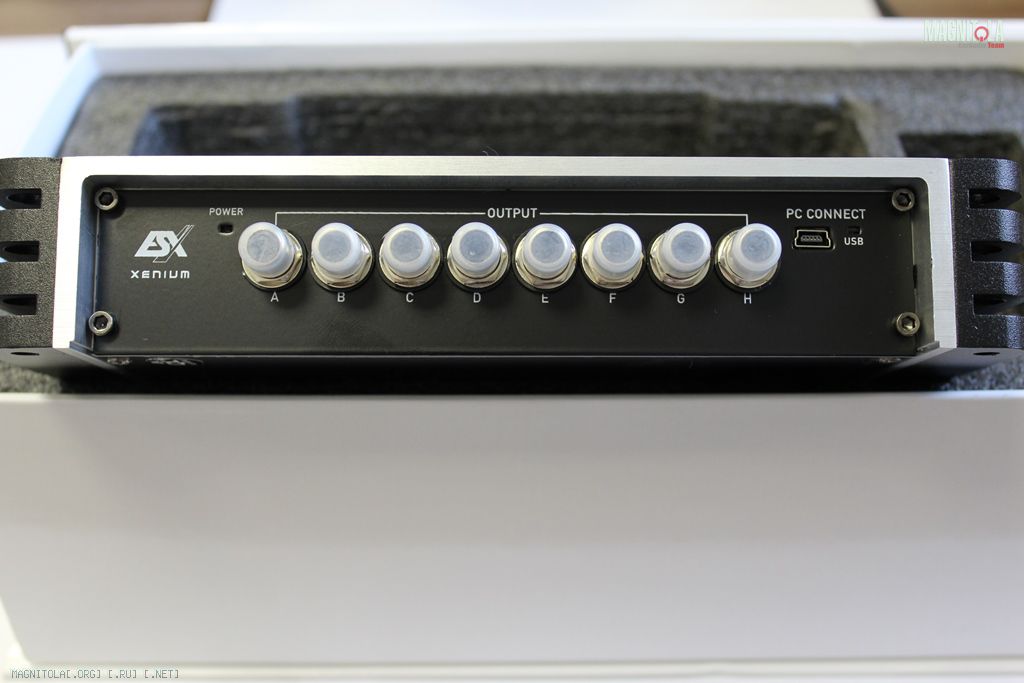

У меня процессор Helix появился задолго до поставки ESX X-DSP. Я под его крутилки - просверлил панель АКПП :D

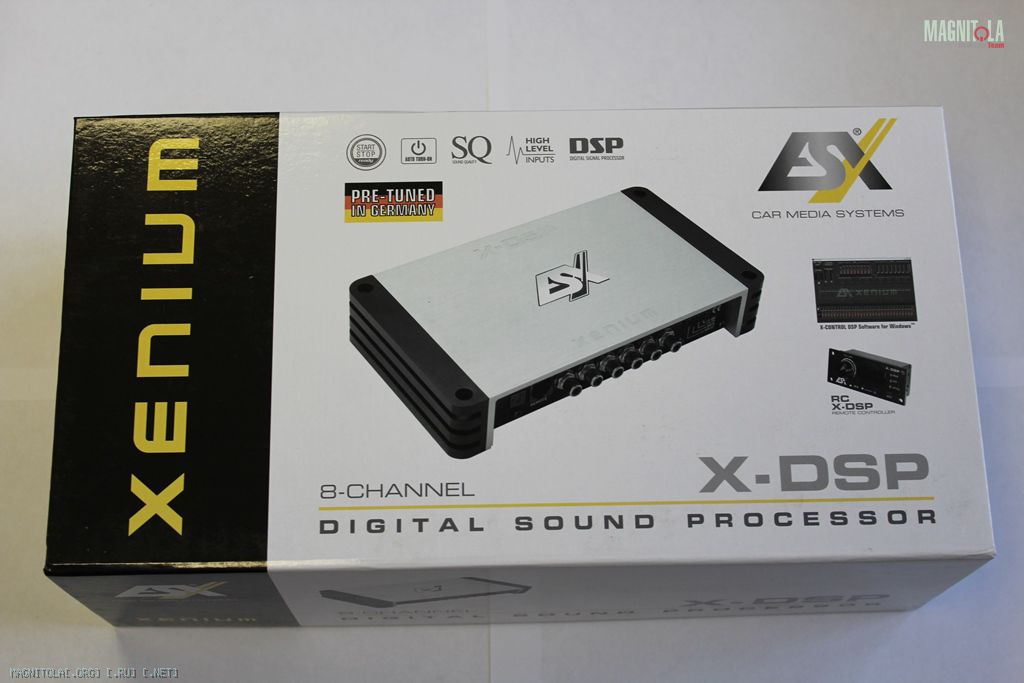

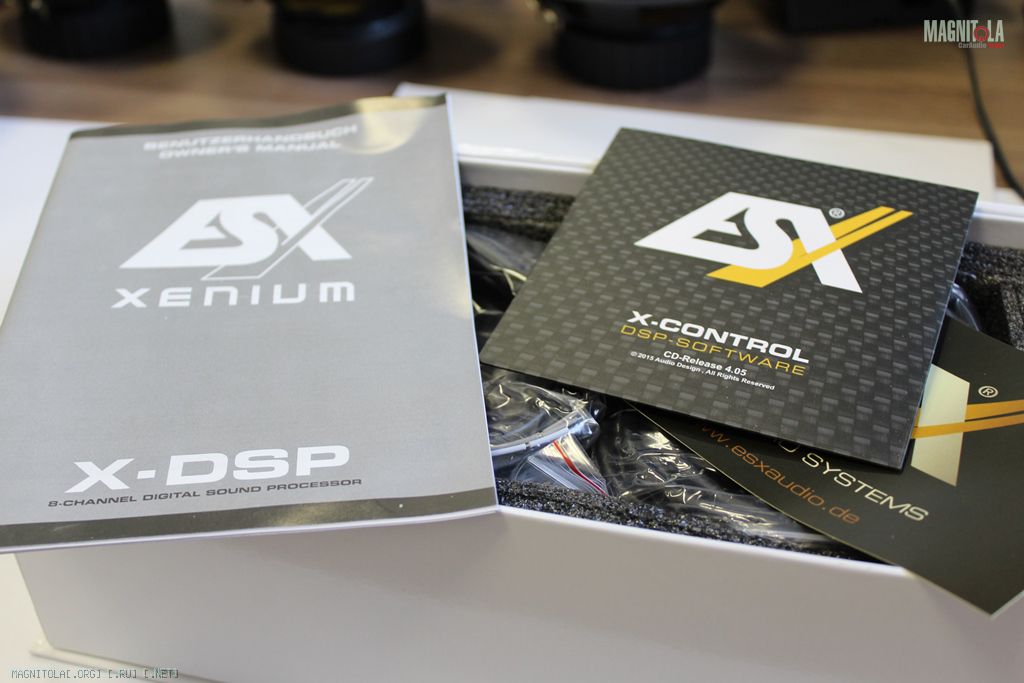

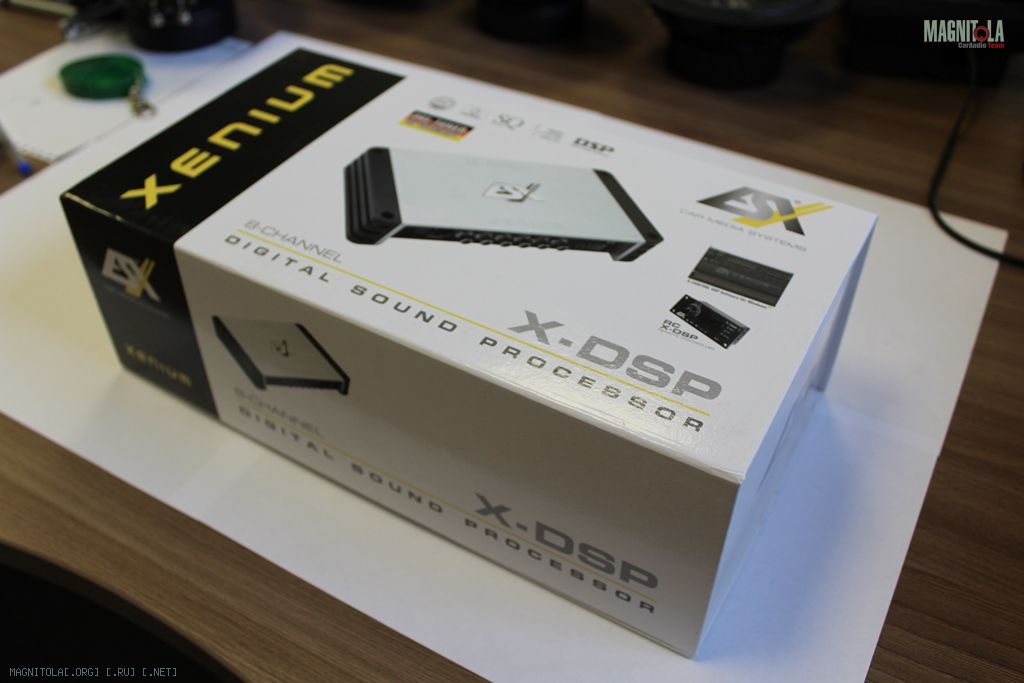

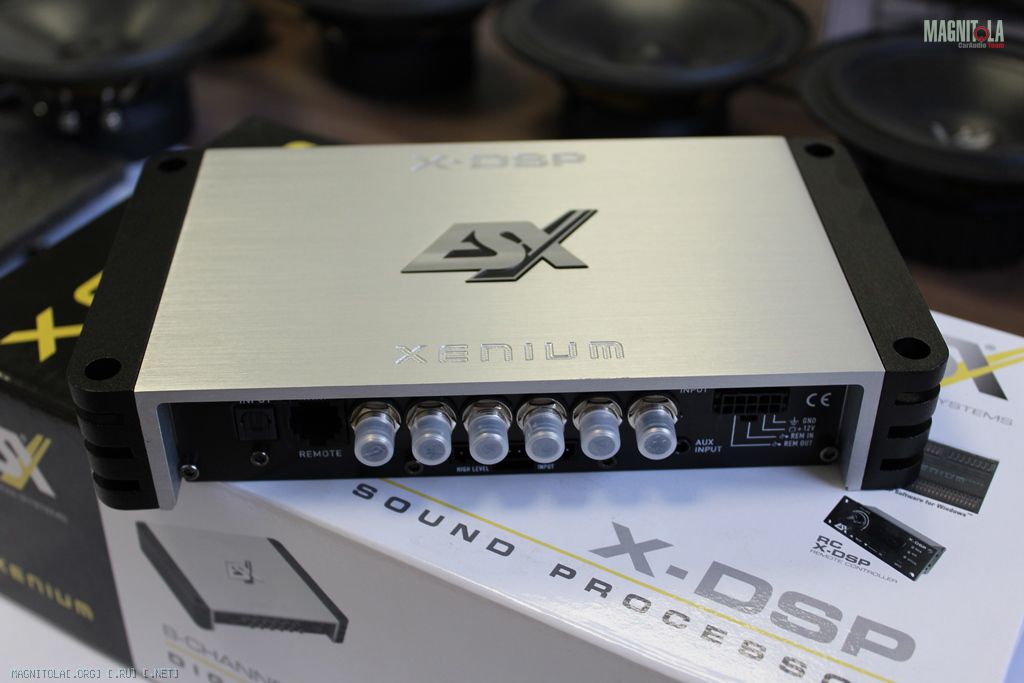

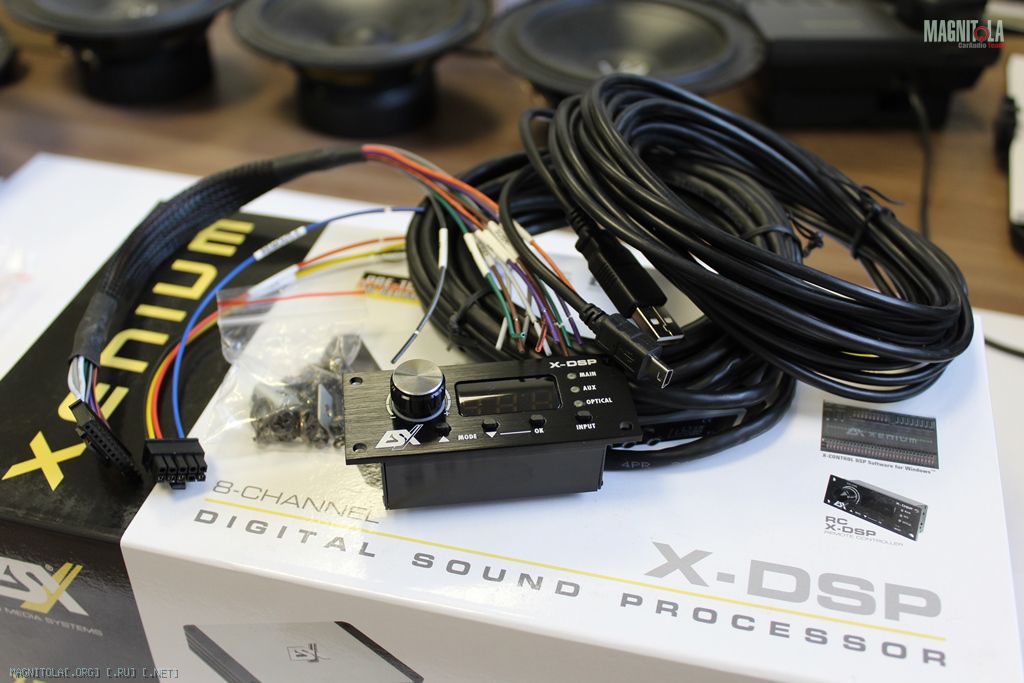

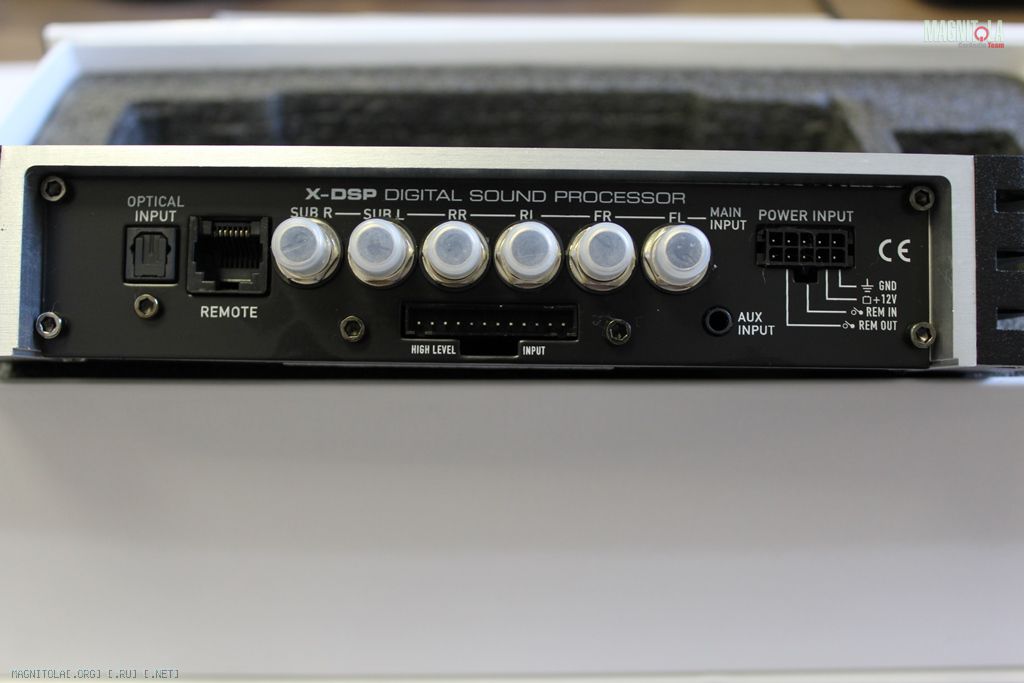

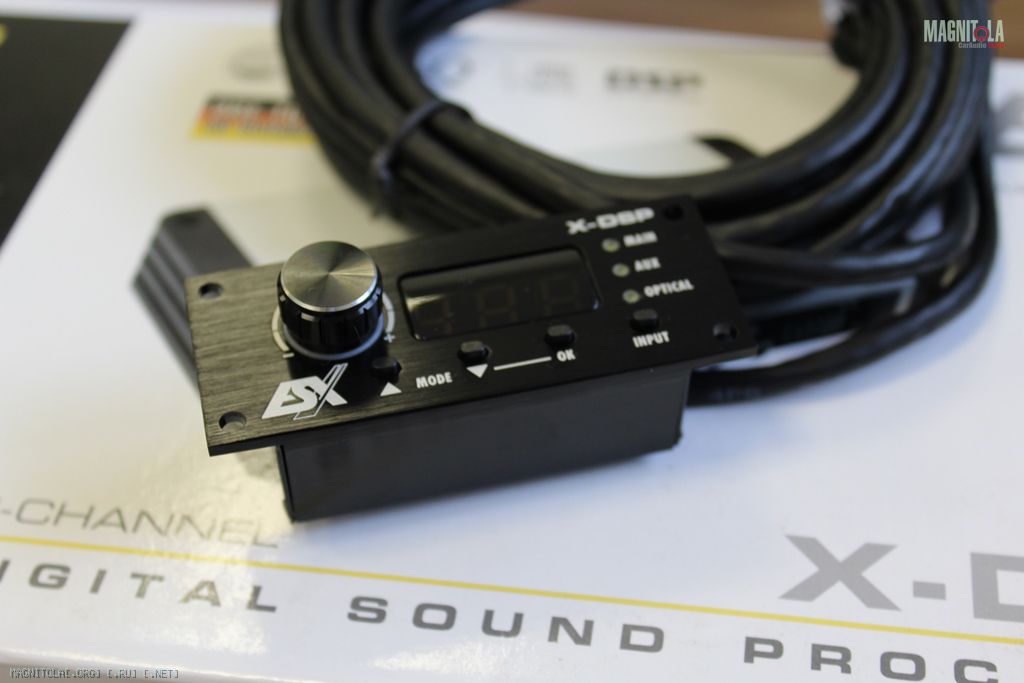

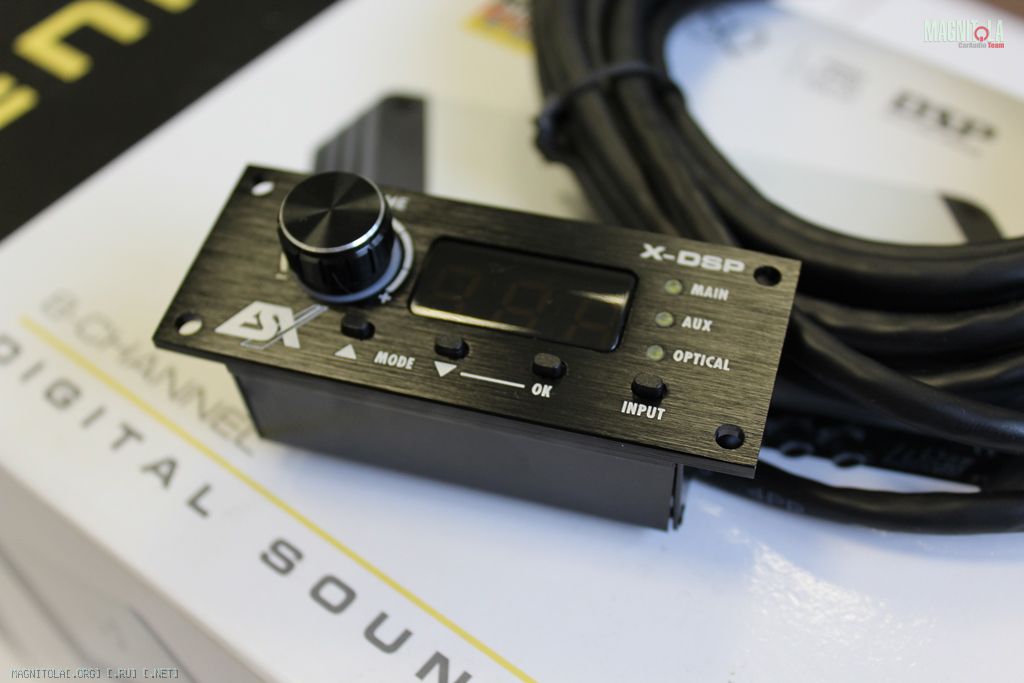

Сейчас бы с удовольствием поставил X-DSP и пульт вместо пепельницы под крышечку Full stok look !

Вложение 876972Вложение 876974Вложение 876976Вложение 876978Вложение 876980Вложение 876982Вложение 876984Вложение 876986Вложение 876988Вложение 876990Вложение 876992Вложение 876994

Цитата:

---

Сообщение от jaff

Сейчас бы с удовольствием поставил X-DSP

---

В стенде уже отслушивали?

Цитата:

---

Сообщение от fox proteus

В стенде уже отслушивали?

---

Лежит в офисе один. Приезжай!

В четверг приеду!

и в очредной раз мимо Костяна.........эх..............

---------- Сообщение добавлено 19.10.2015 в 18:19 ----------

а я вот возьму и тоже приеду !!!

А приезжай!

Сравним ESX c Helix ?

Цитата:

---

Сообщение от kosmich184

Сравним ESX c Helix ?

---

Если Женя будет не против:)

Я не против!
приезжайте все!)))
зы. Нужна только оптика тослинк-тослинк. Я свою сказачноподарилслучайно :(

У меня есть, главное не забыть...

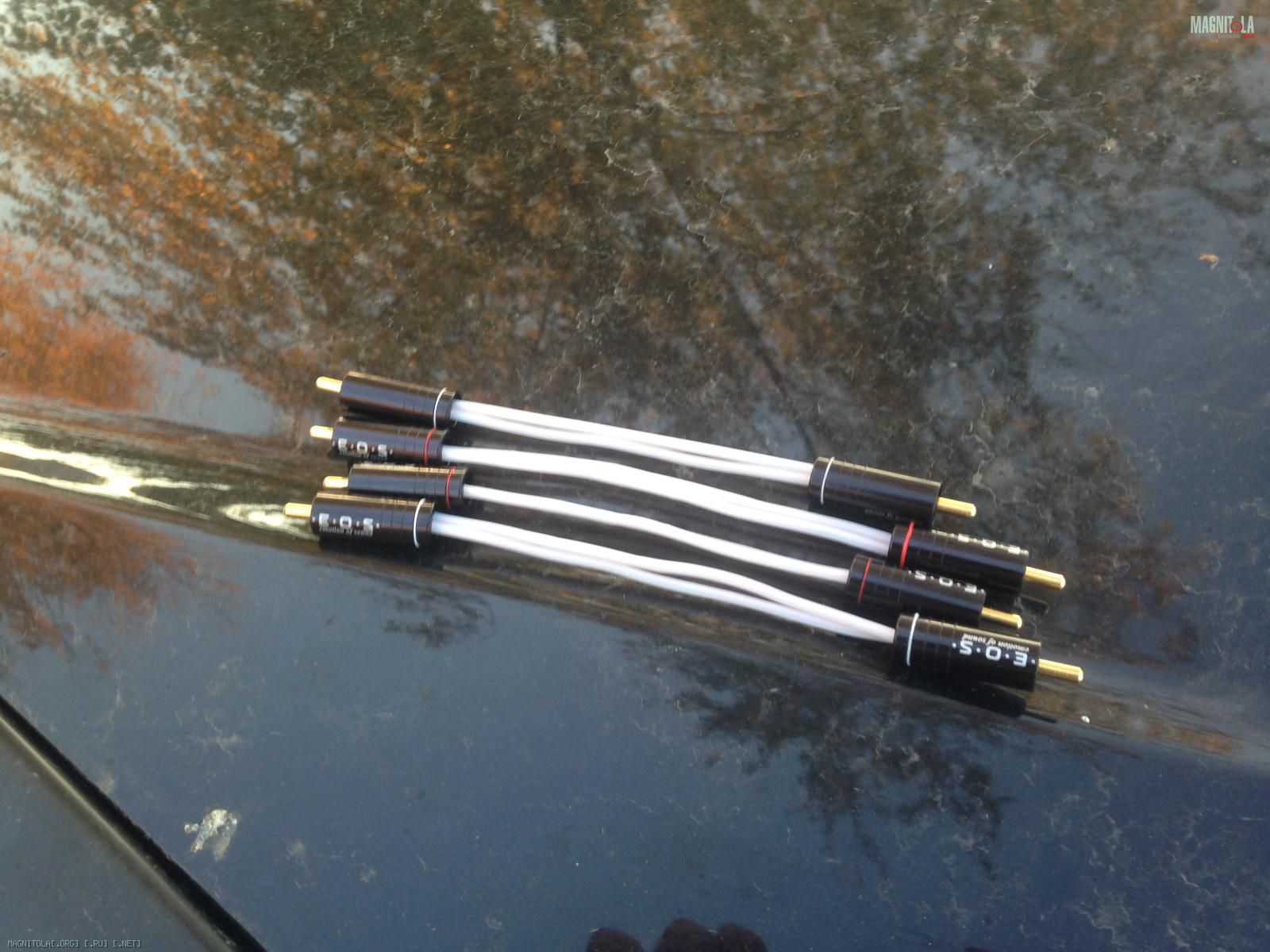

У меня появились нормальные межблоки)
моножила мундорф, тефлоновая трубка, разьемы EOS

14 и 16см

Вложение 877598

Вложение 877600

реклама: такие можно заказать на сайте Brax.ru. Очень не дорого ;)
