Это ЕОС 30190В ?
Совершенно верно. Очень мне нравятся компактностью и плотной посадкой.Цитата:
Сообщение от DM Rocker
ага, хрен вытащишь :DЦитата:
Сообщение от jaff
Утром пришлось прикуривать, что бы опель поехал :)))
Сразу спаял реле :)))
Вложение 878216
ахха :D эт чо у тебя сосало всю ночь?
А ты что не с ними?Цитата:
Сообщение от Андреичъ
Не хотел флудить, но раз так то вставлю "А я говорил ставь релюху"))).Цитата:
Сообщение от jaff
Скачал stickmount (купил за 79 рублей pro версию)

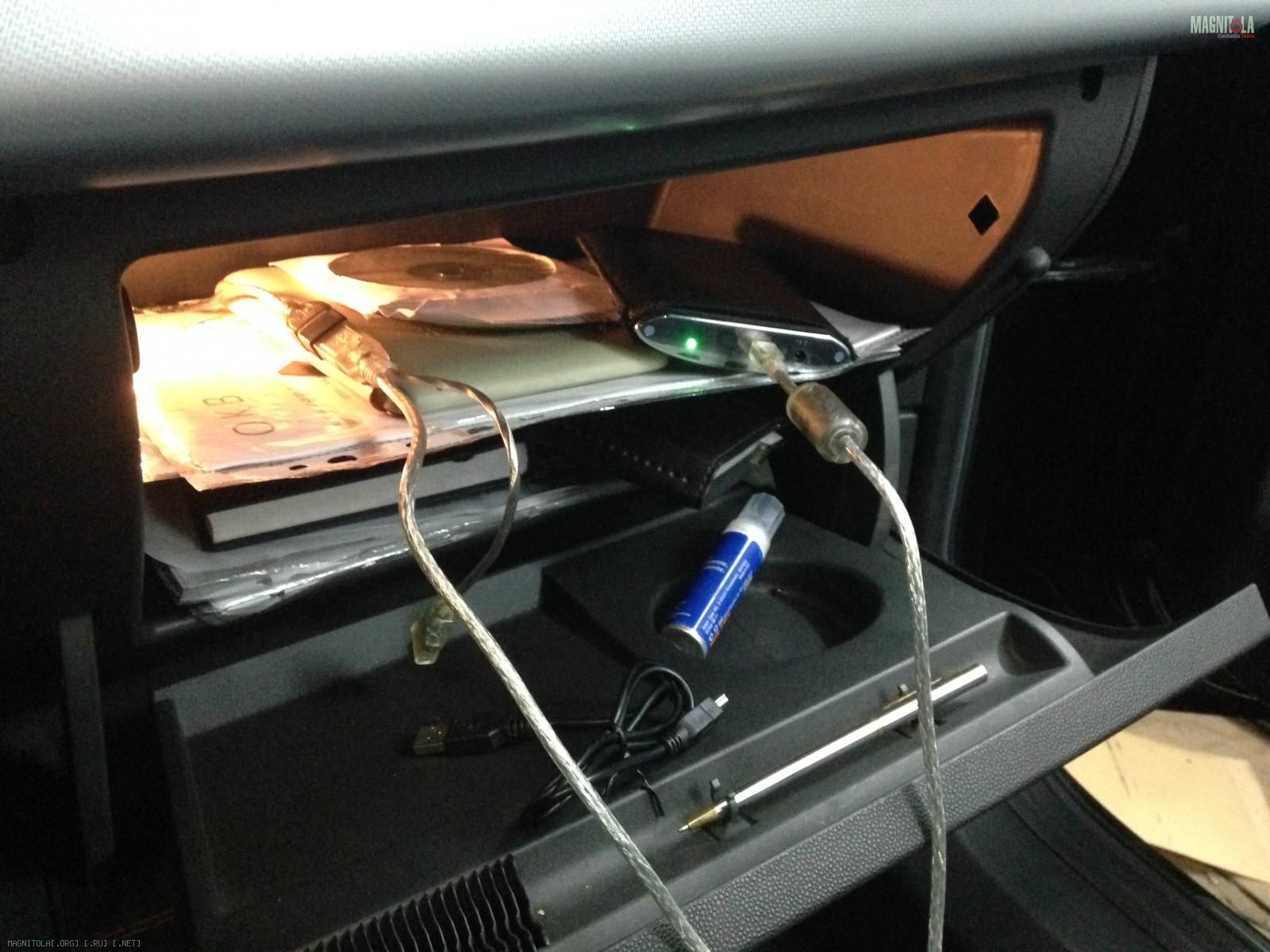

Вывел один usb в бардачек. Наконец можно пользоваться диском и флешками.
Сильно не вникал, но появился вопрос: неужели usb audio pleer pro будет просить каждый раз указывать папку куда монтируется диск? Как сделать так что бы он открывал всегда последнию папку?
(Когда играл папку из памяти nexus 7 - все ок. Он помнил всегда последнию открытую папку)
Вложение 883942
UPD. Все отлично работает, usb audio pleer pro - запоминает папку куда был смонтирован ЖД. )))
Вопрос - а есть ли программы для видео, которые так же выводят напрямую звук на внешнюю USB звуковую карту?
Очень мне понравилась реализация управлением для процессоров Helix от Аркадия (fox proteus)
Если кто не видел
http://www.youtube.com/watch?v=qeJtj...ature=youtu.be

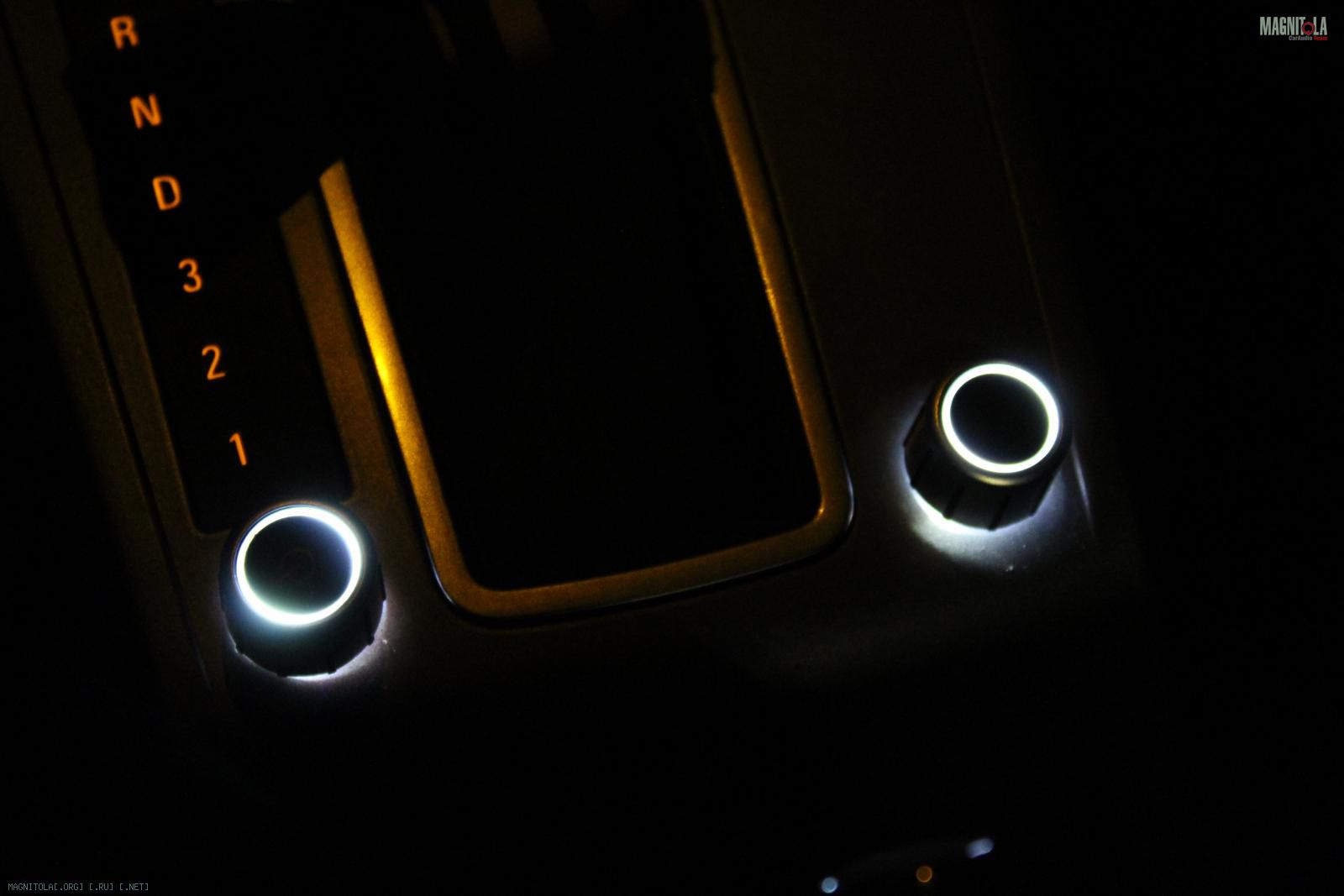

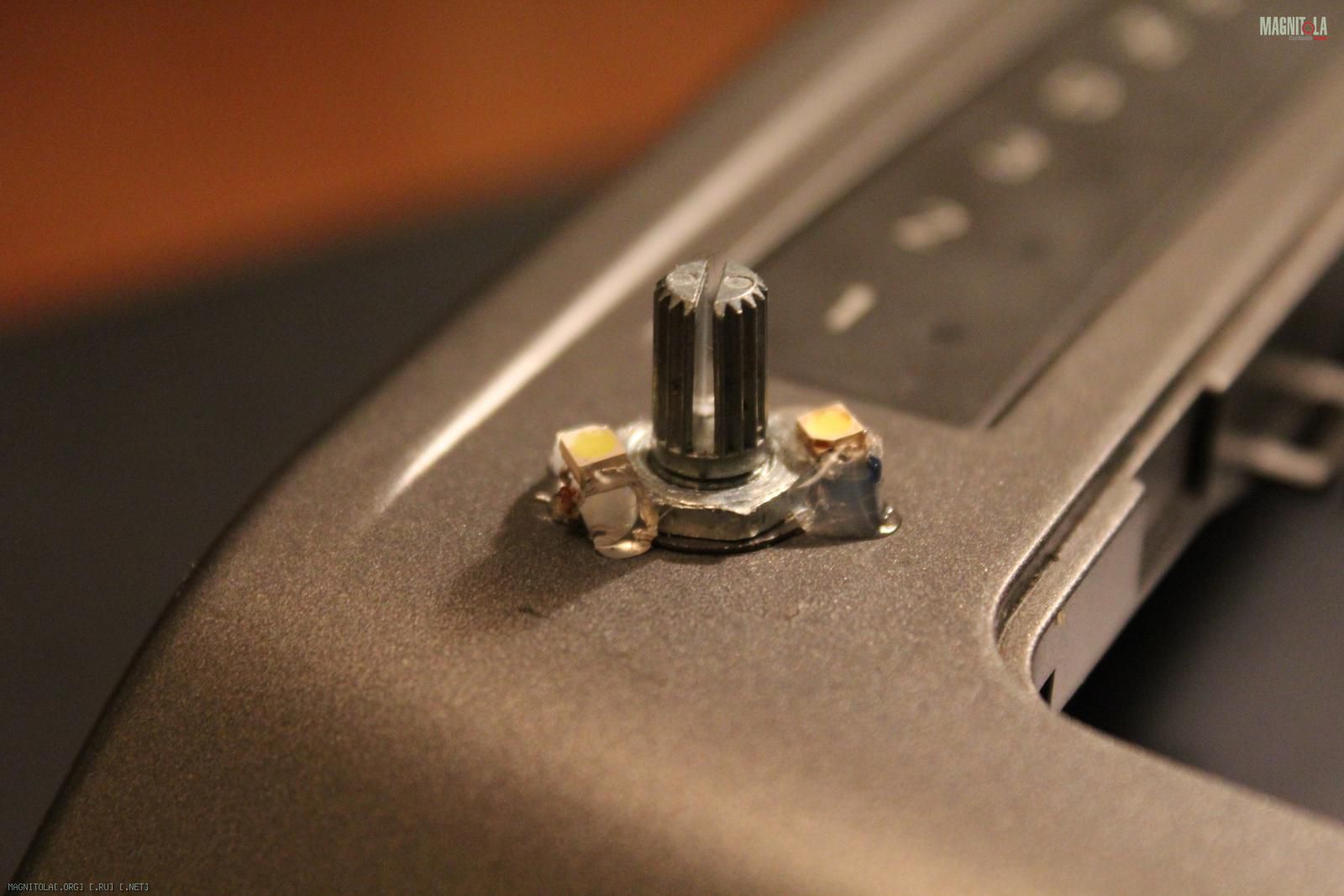

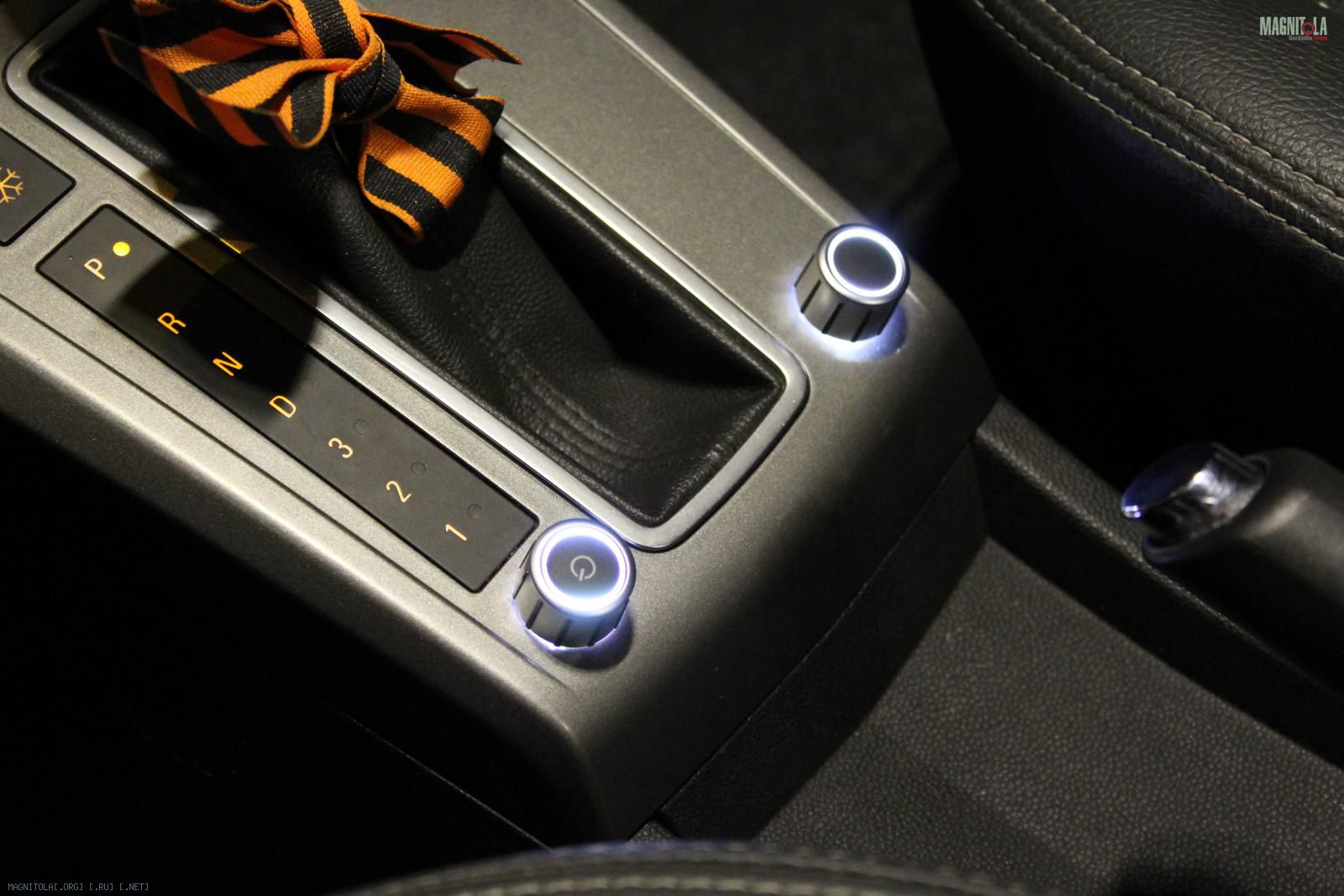

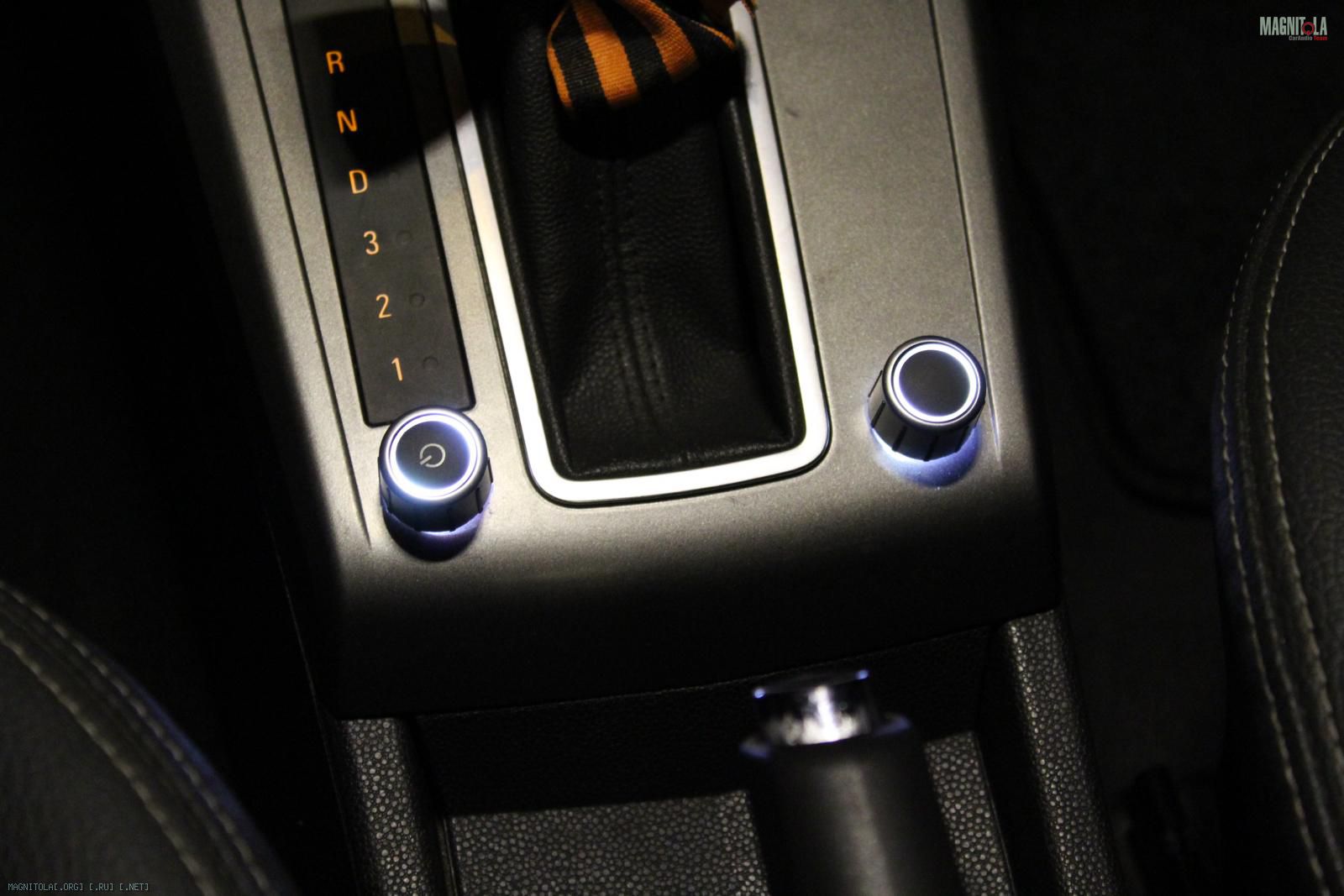

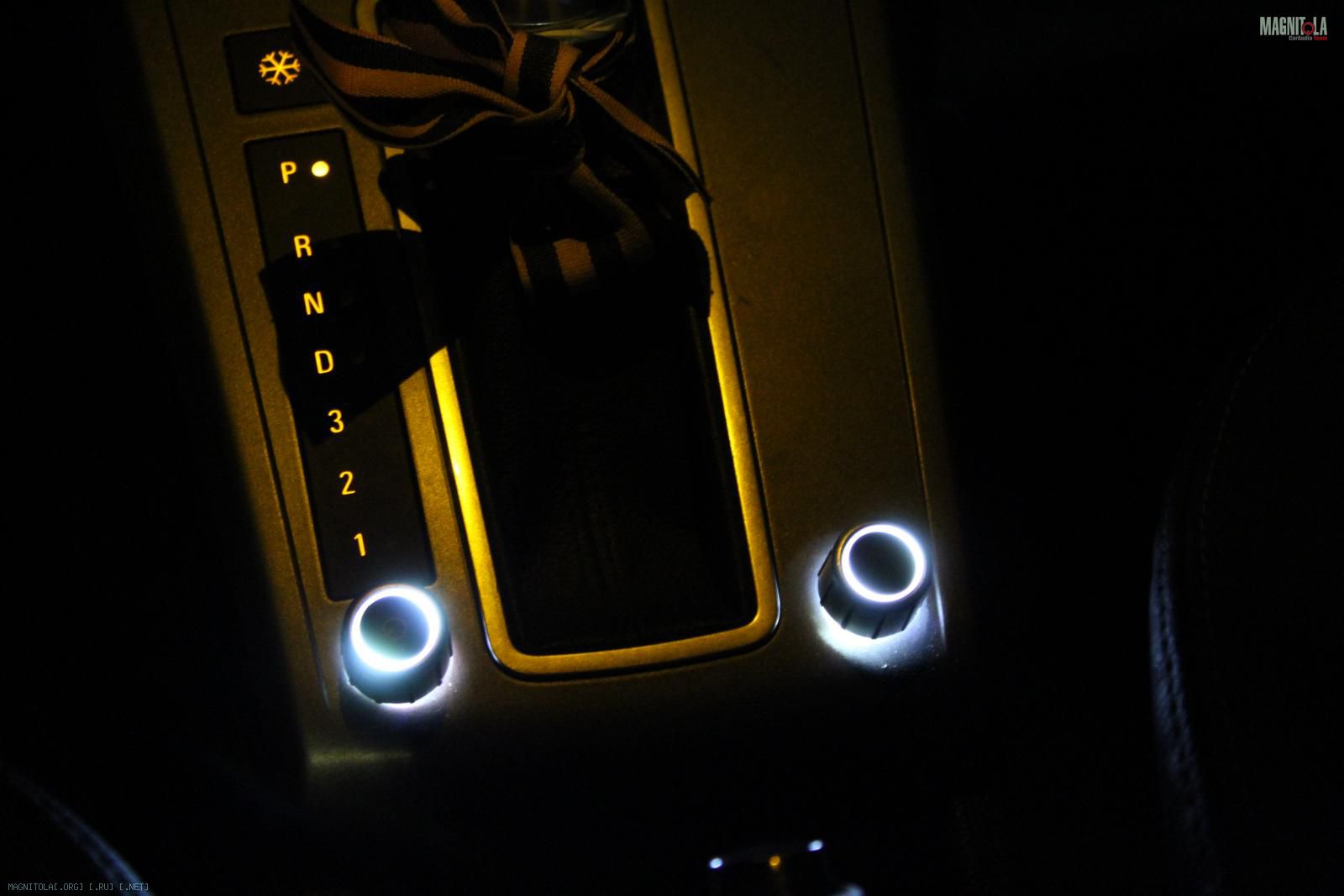

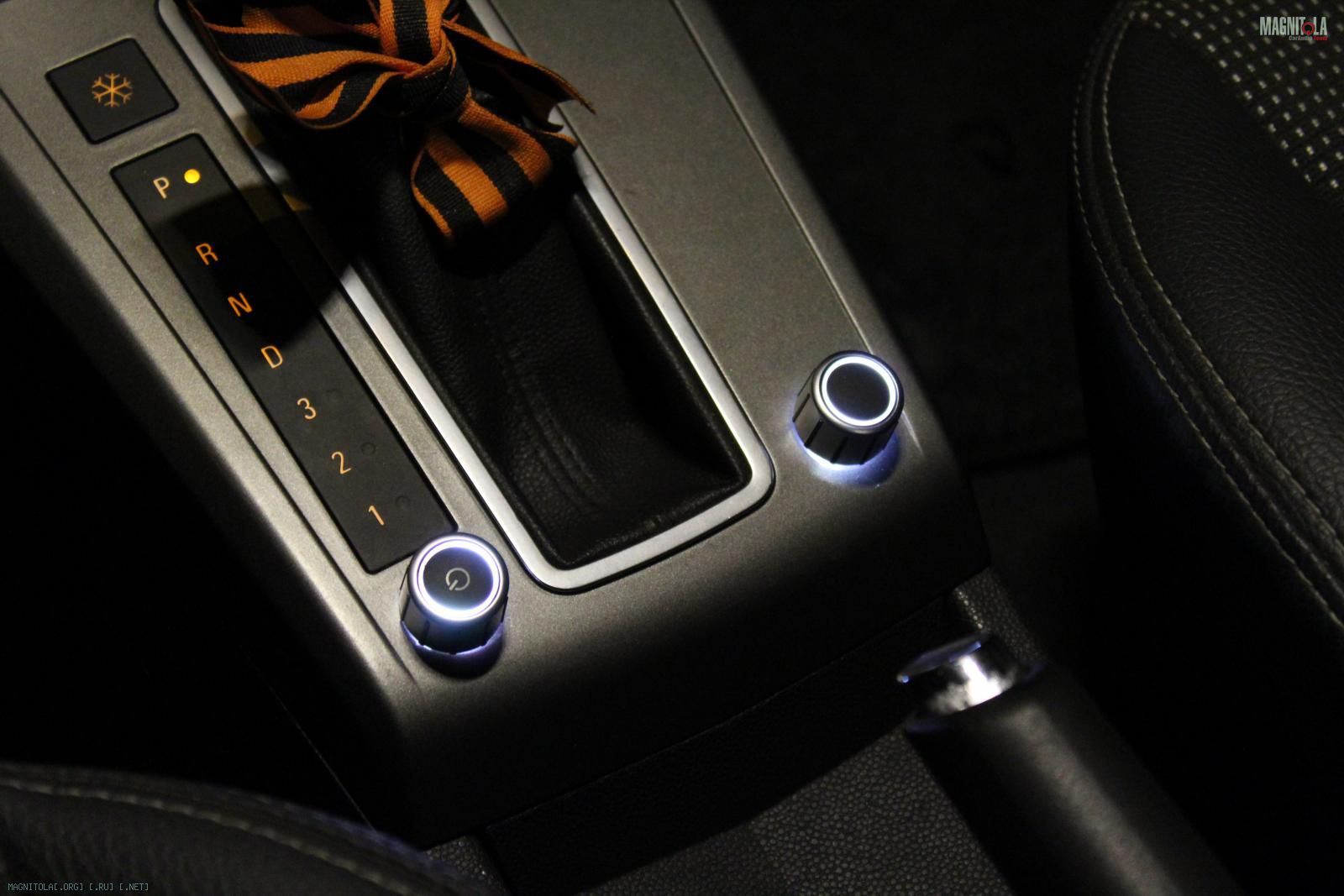

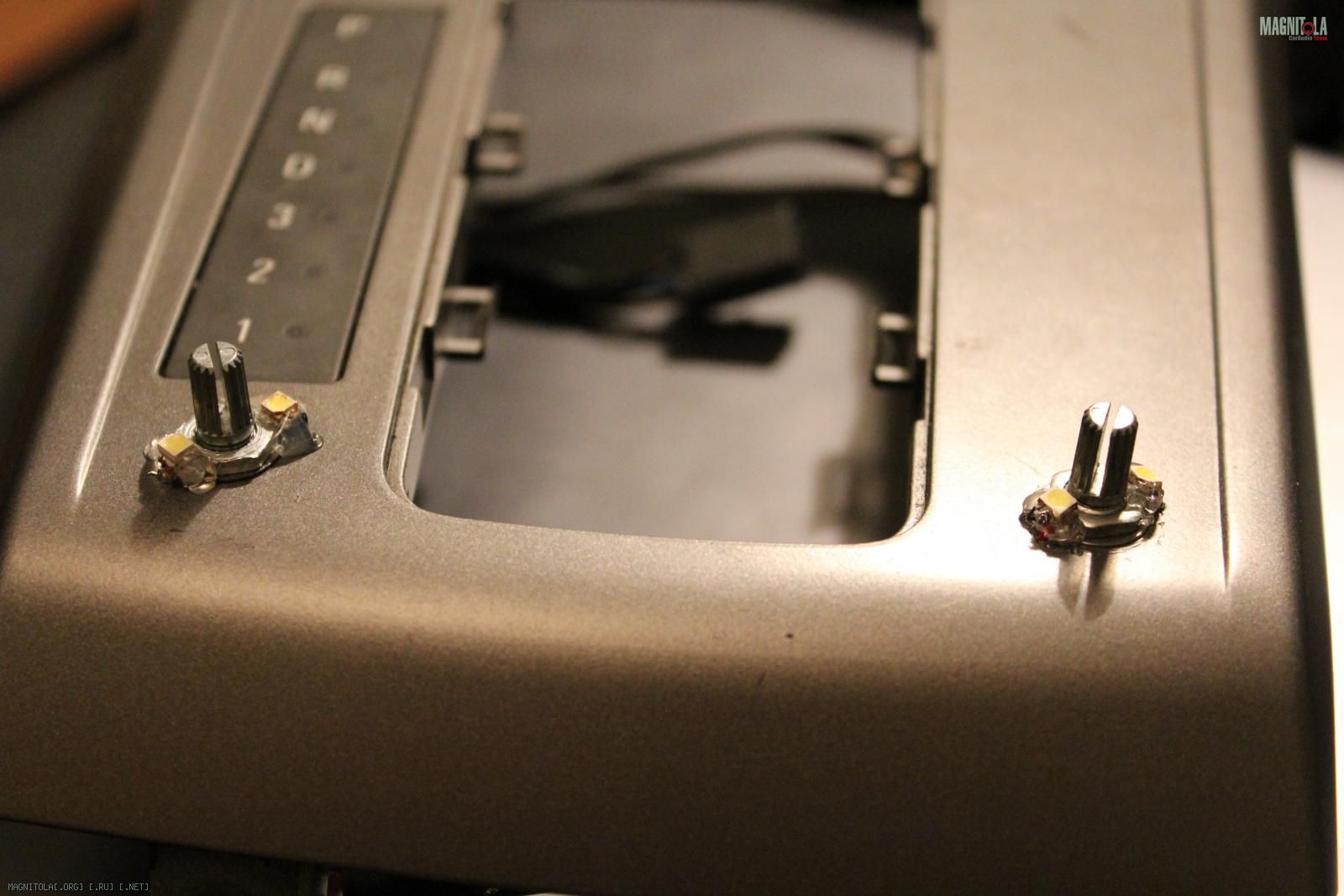

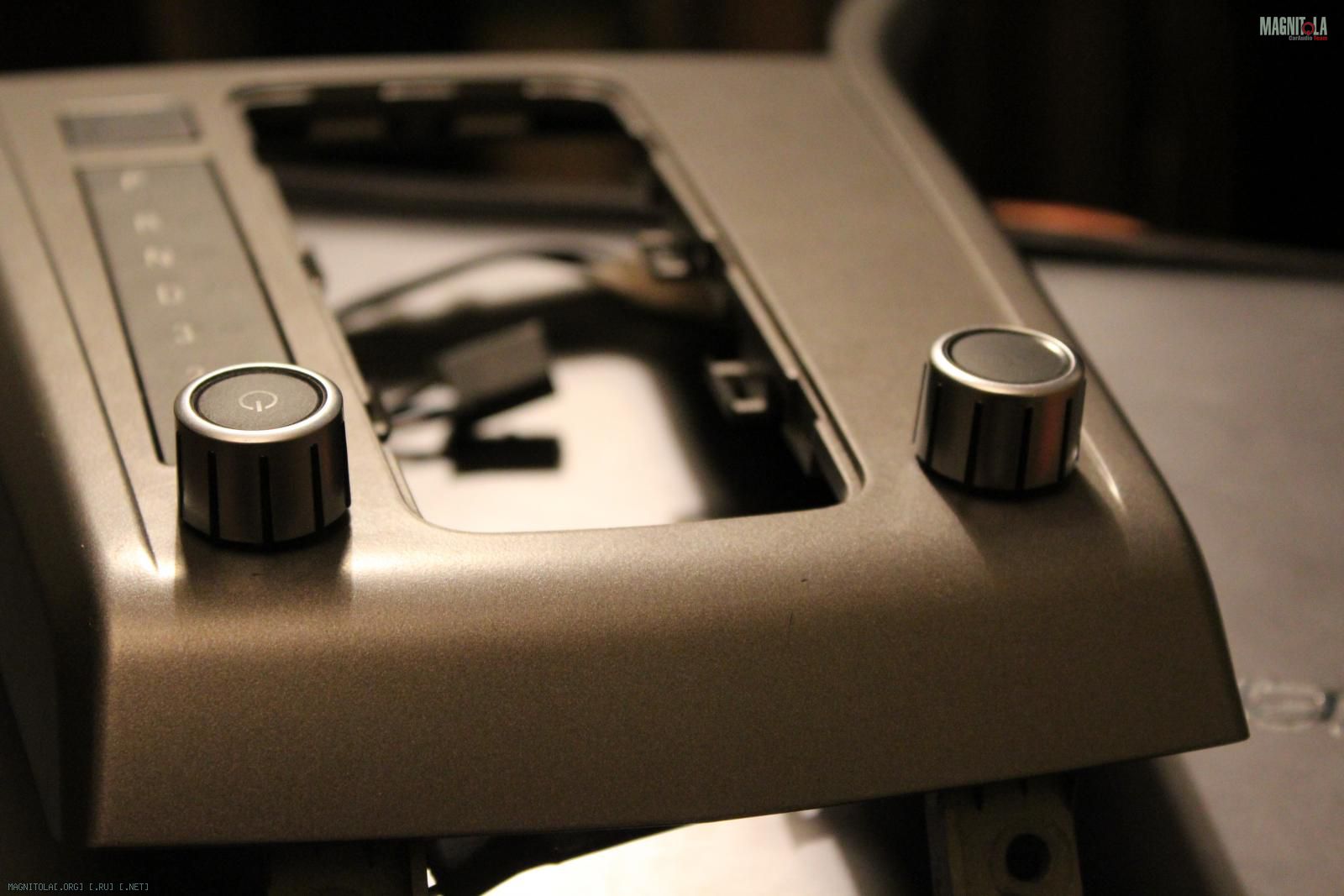

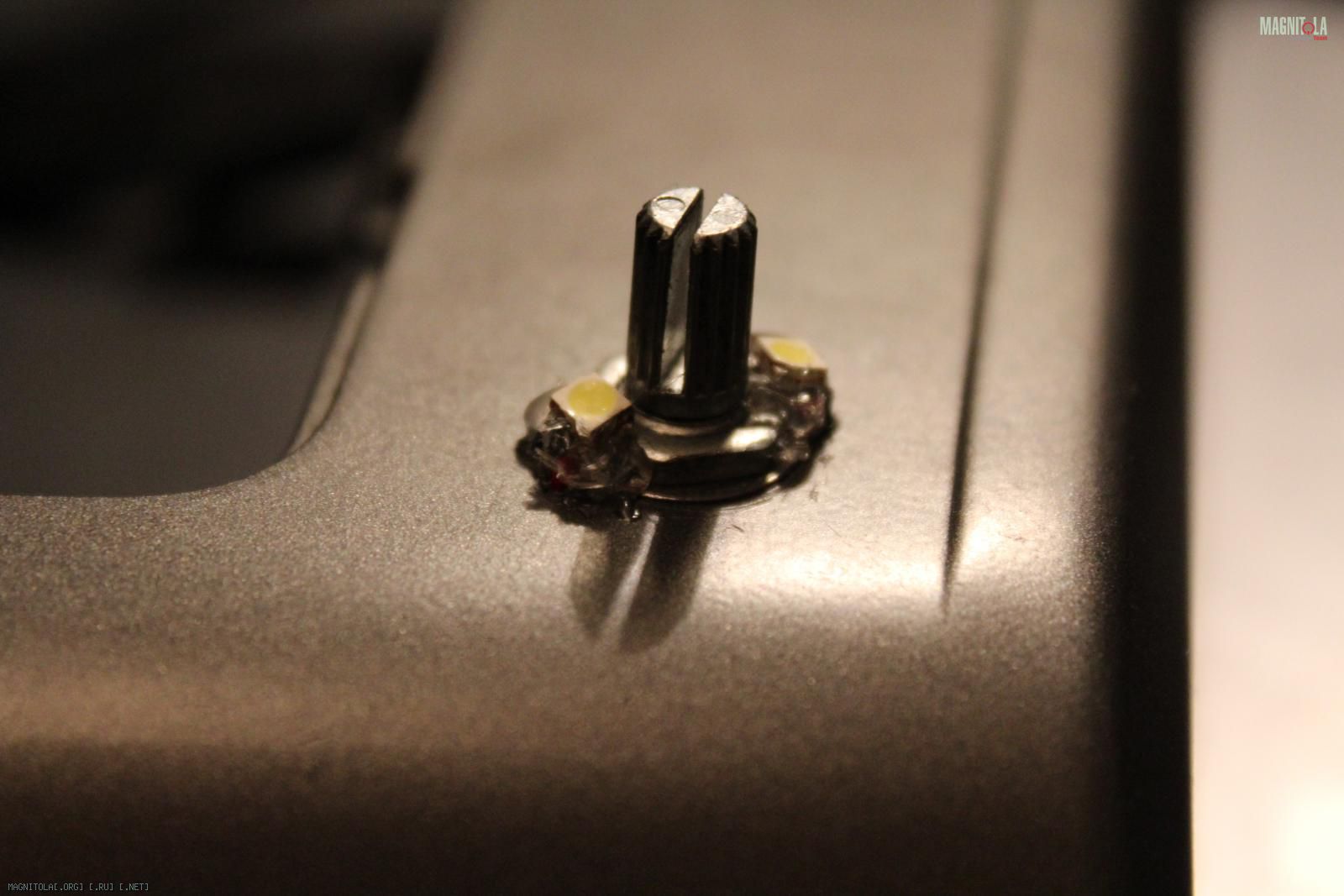

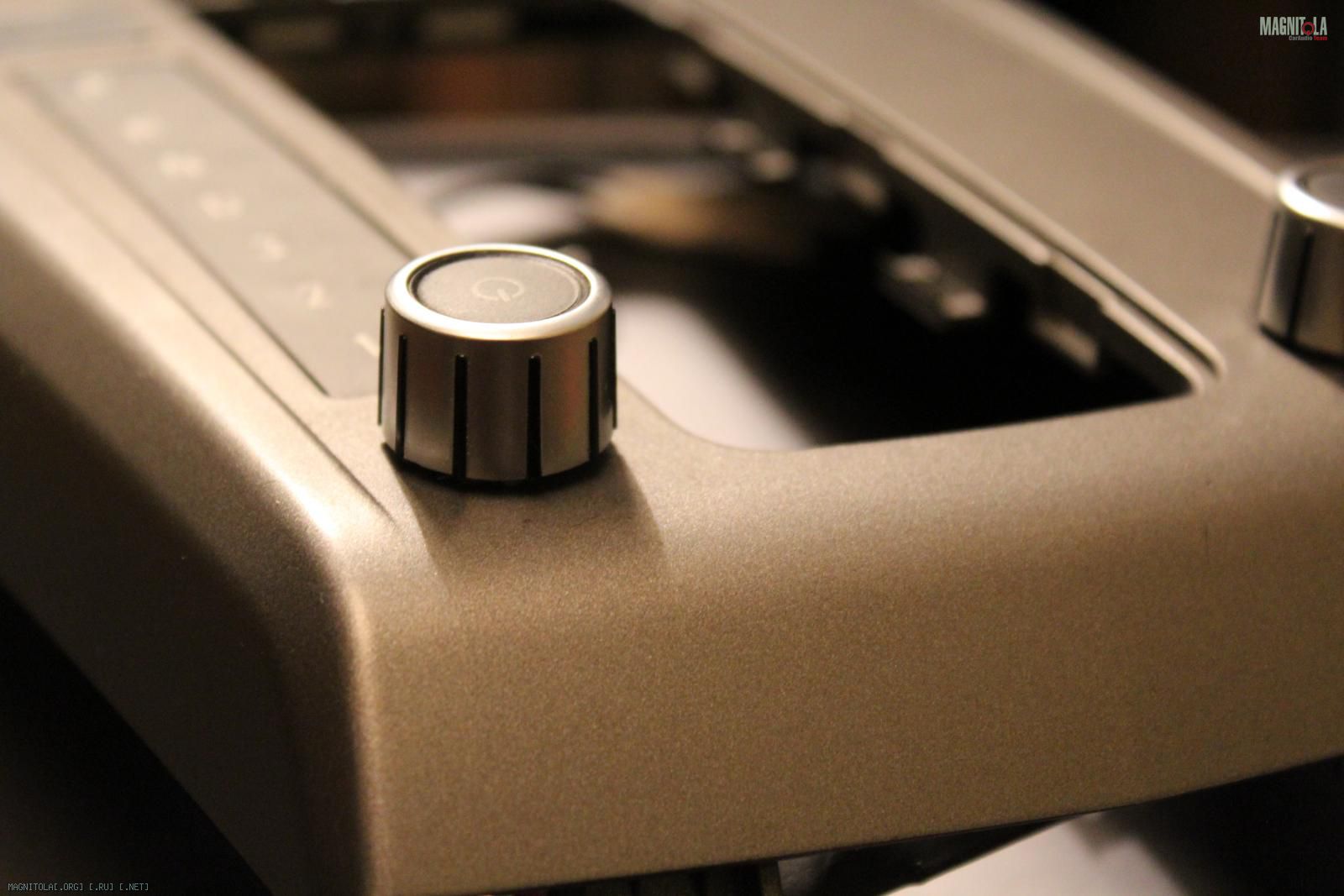

Наконец сделал подсветку крутилок.
Вложение 887394
Вложение 887396
Вложение 887398
Вложение 887400
Вложение 887402
Диоды выпаял из ленты. Поэтому получилось ярковато, если дойдут руки поменять подсветку в цвет стоковой. Сделаю потише свечение.
Вложение 887404
Вложение 887406
Вложение 887408
Вложение 887410
Вложение 887412
Ну и юбочку внутри крутилки надо сделать. Ареал под крутилкой мне не очень нравится.

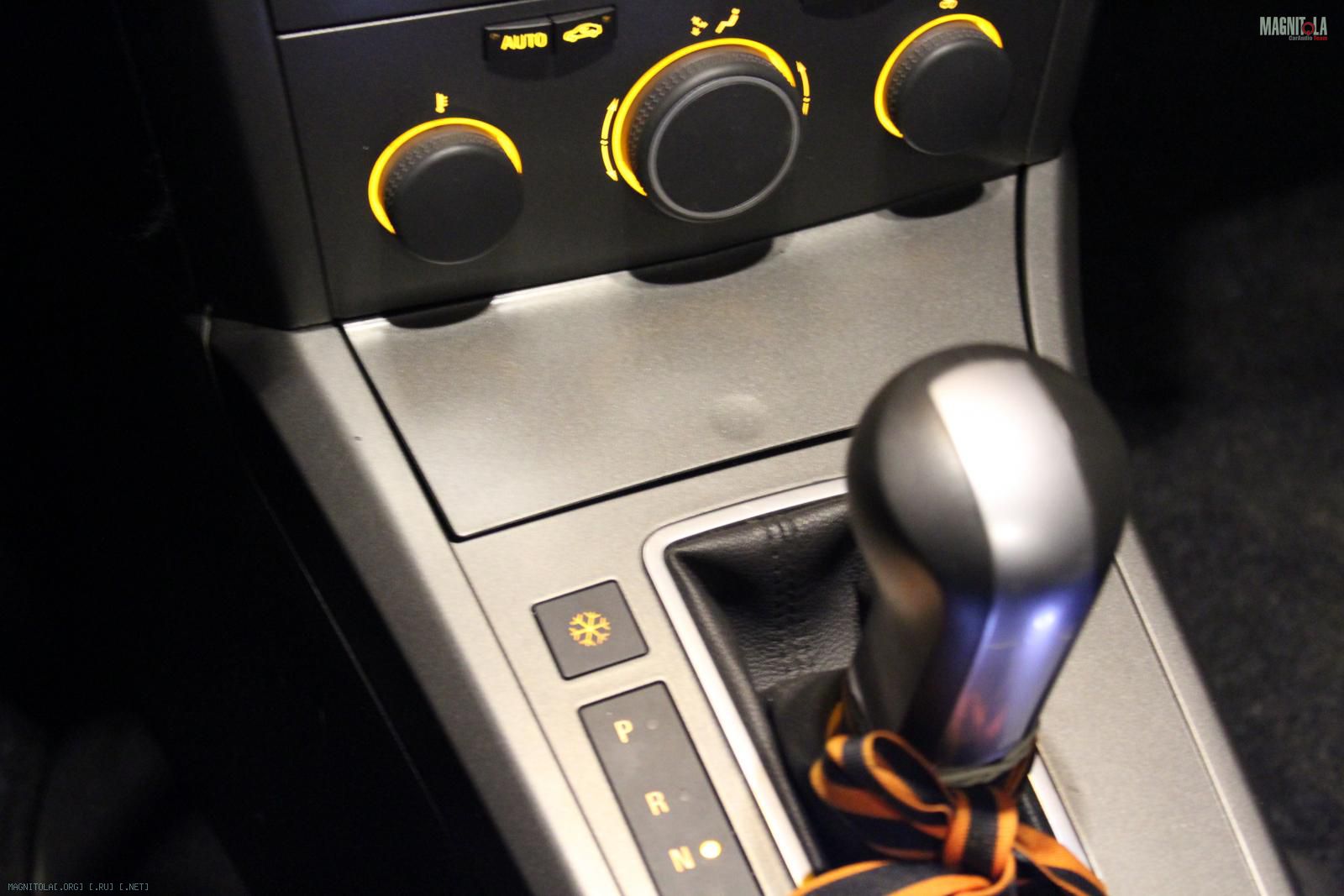

И запилил вольтметр в пепельницу) Будет индикатор громкости. Надо только детали купить для схемы Аркадия.
Вложение 887414
Будет годно реализовано
Вложение 887416
Вложение 887418

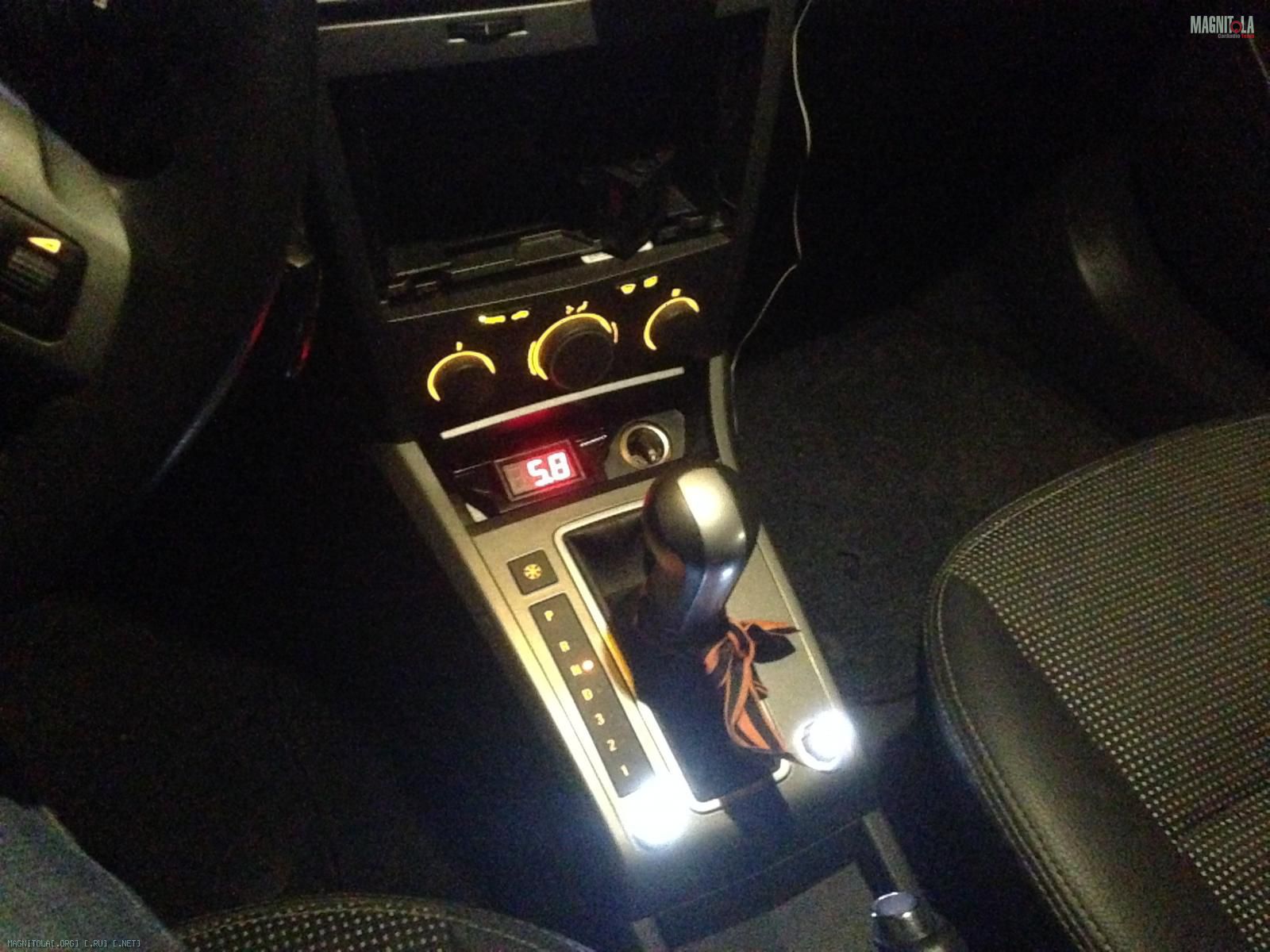

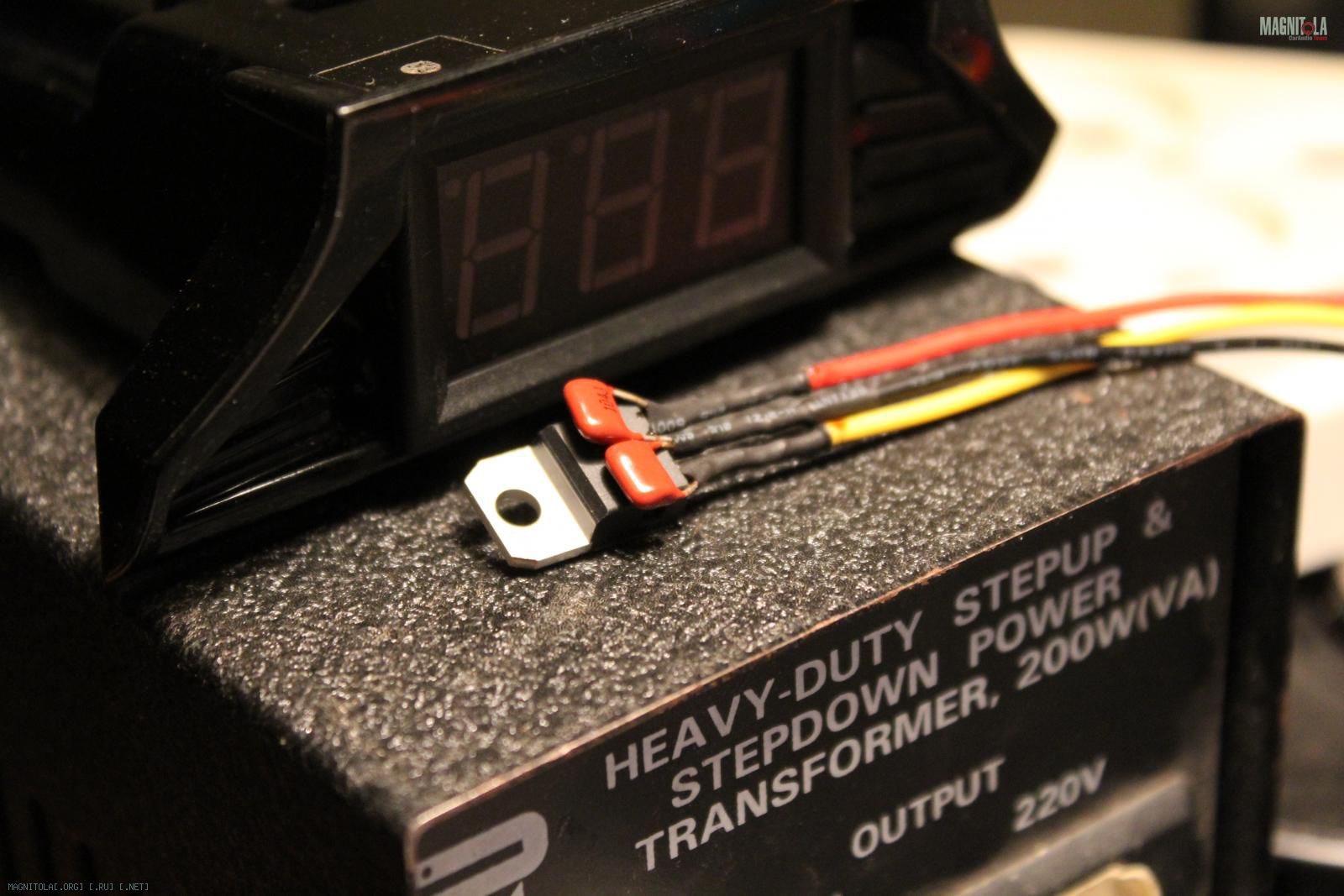

Доделал сегодня индикатор)
Аркадий! Надо было брать 10в стабилизатор :D - ну что это за громкость до 90?

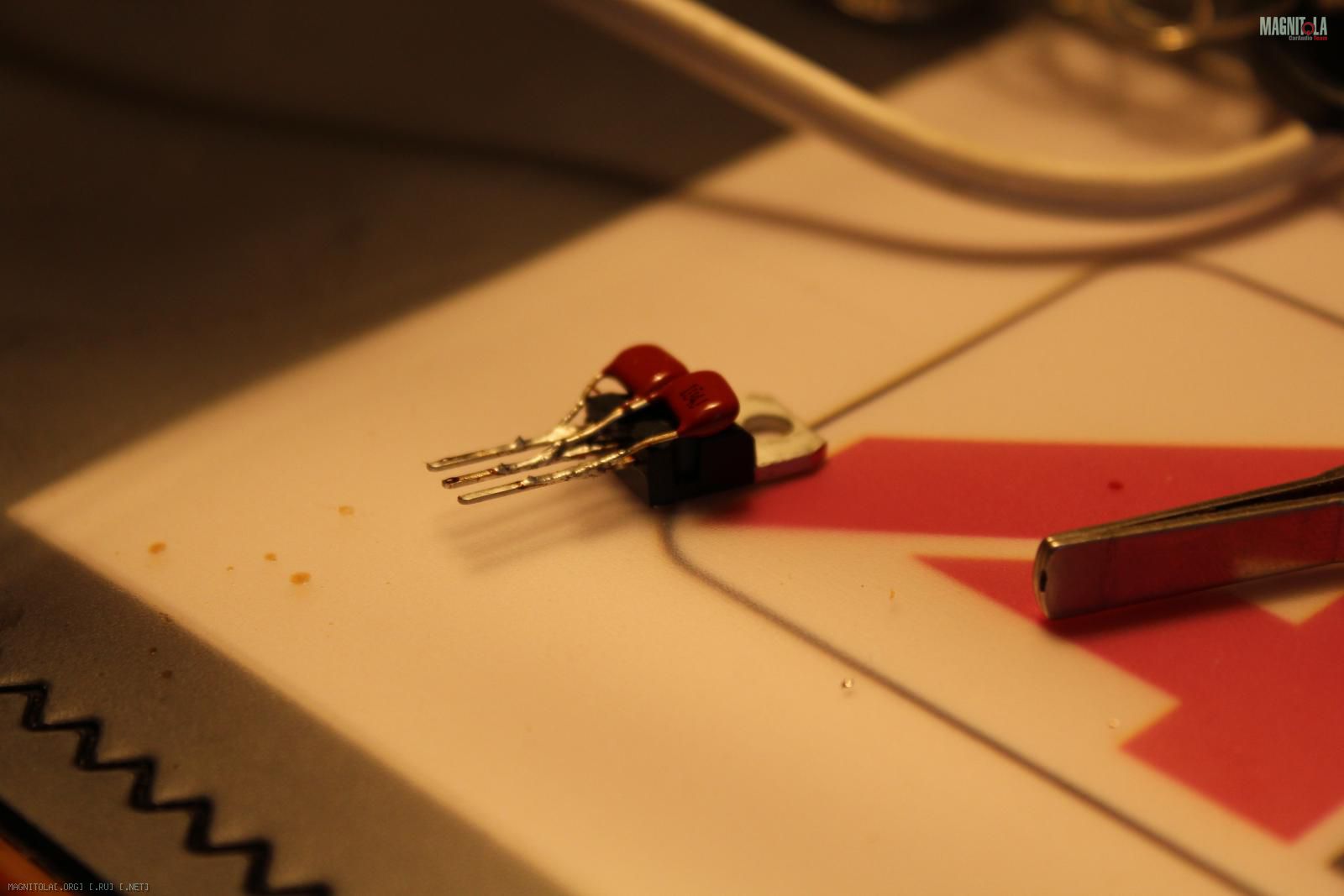

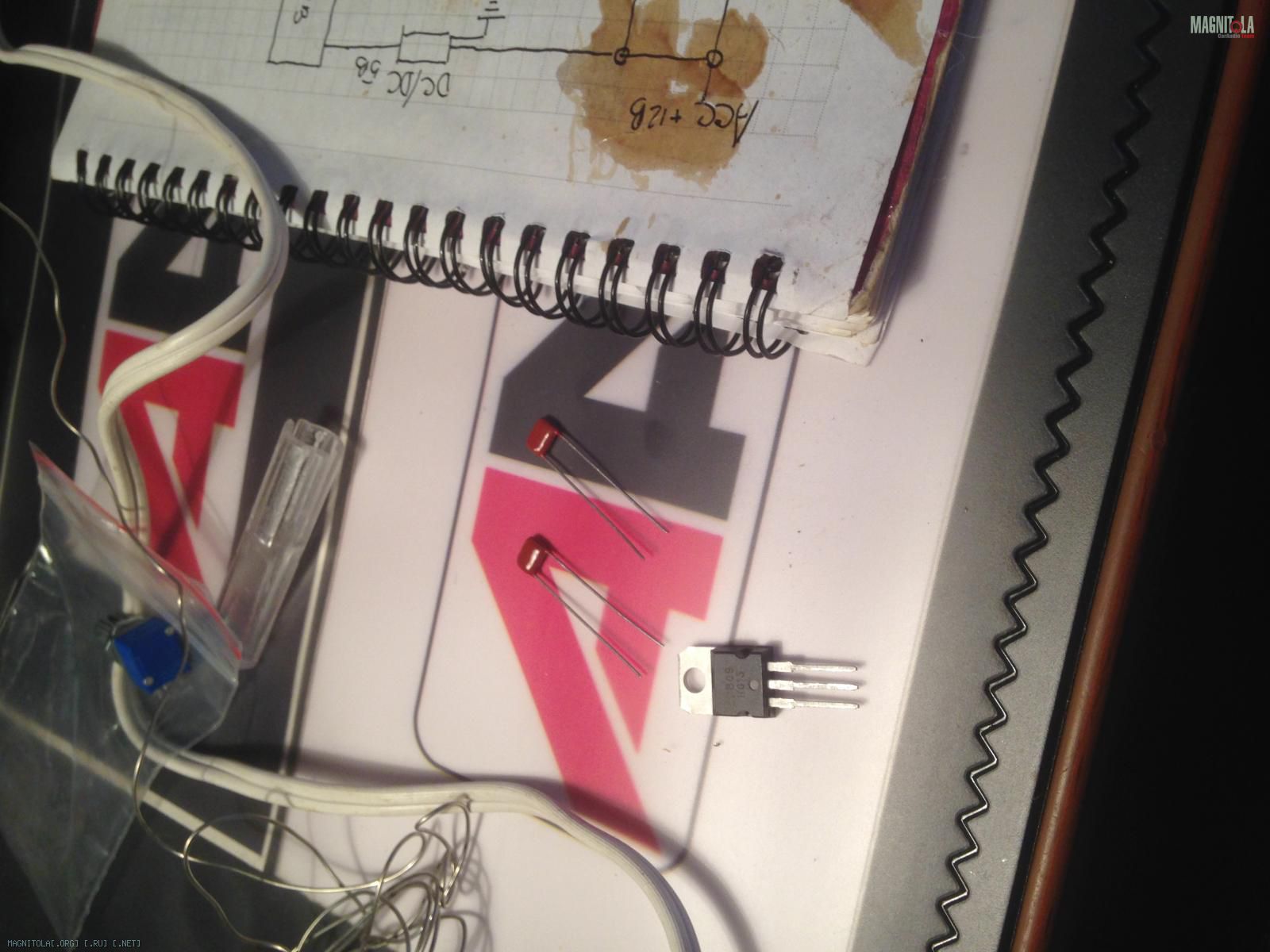

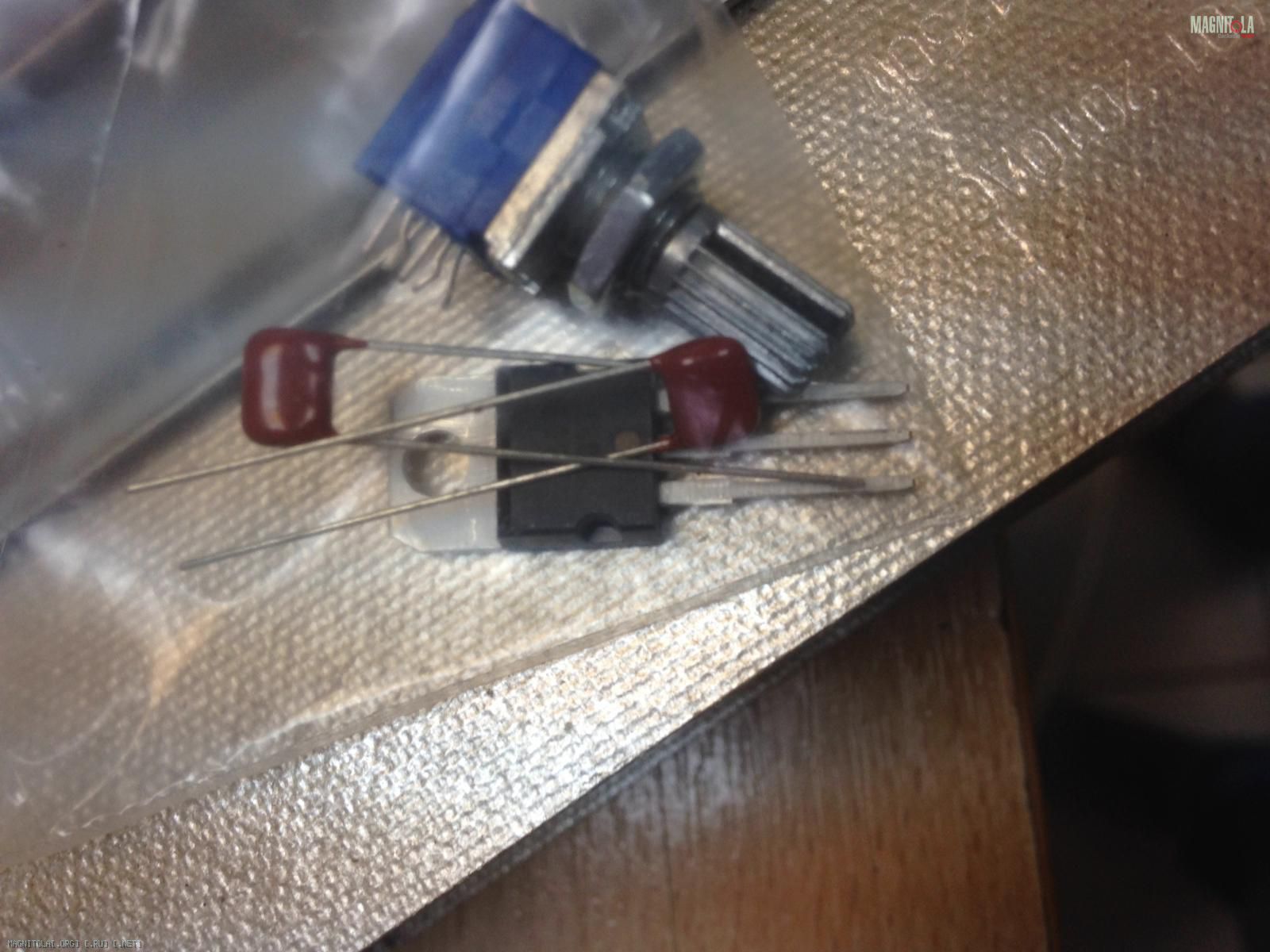

Купил деталей со схемы (резистор на основную громкость 100кОм)
Вложение 887940
Вложение 887942
Вложение 887944
Вложение 887946
Вложение 887950
Вложение 887952
Работает!
http://www.youtube.com/watch?v=ztXDsezk-Rs&feature=youtu.be
действительно лажа какая то :DЦитата:
Сообщение от jaff
Там, да же не 90, а всего-то 9,0...:facepalm::laugh2: :offtopic:Цитата:
Сообщение от Андреичъ
Жень, как шкала регулирования громкости,"ведёт" себя со 100 кОм (в отличии от 10, 50... кОм-ных переменников)?
Саша, купил опять китайский (который в пластике синем) резистор, этот по маркировке опять "B" 100кОм. Но регулировка не линейна! Опять на первом пол оборота почти вся громкость. Я так понимаю надо отечественные искать с ОТК и с военных приборов)Цитата:
Сообщение от IlSan

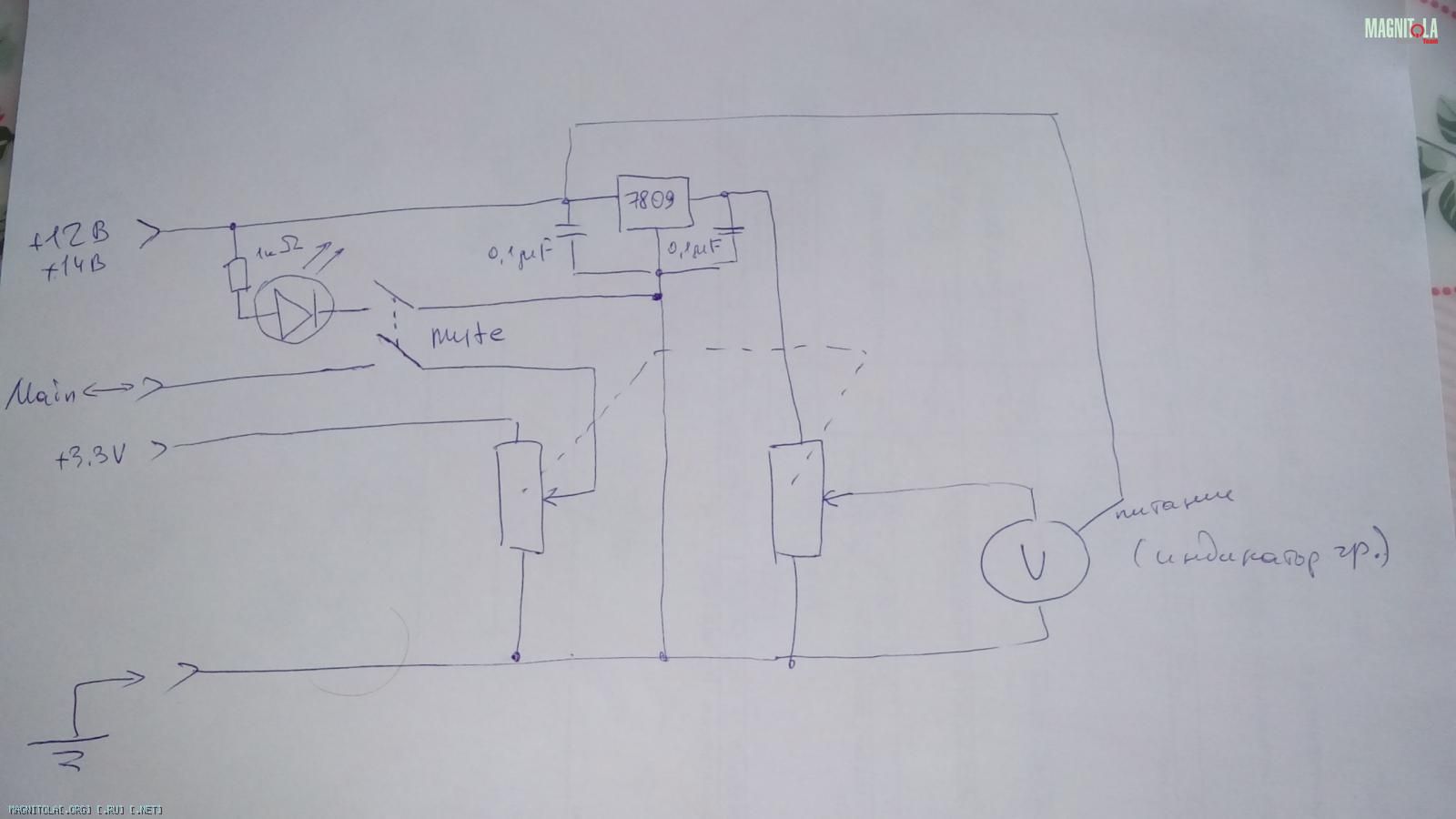

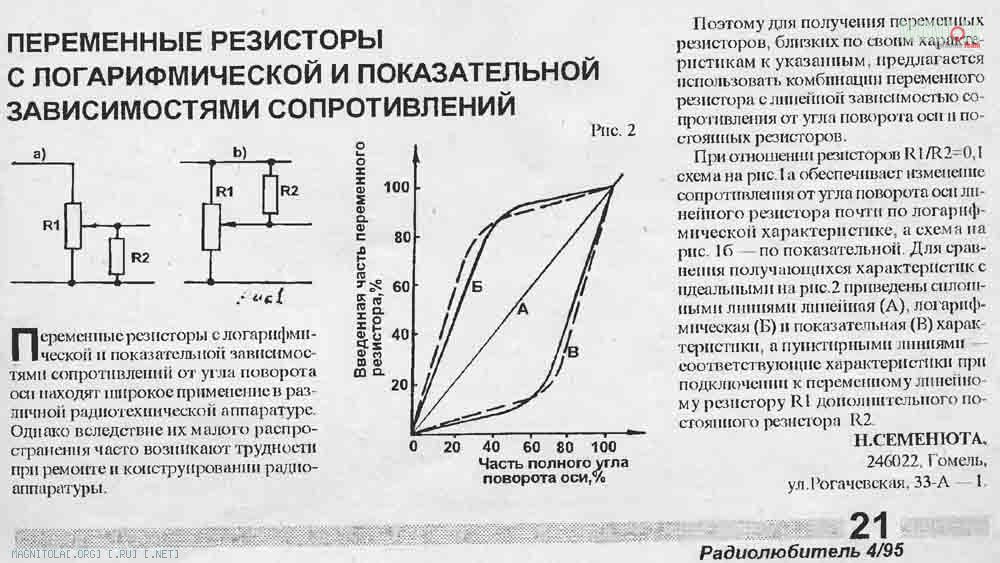

Не нужно ничё искать, я же писал раньше, в темке про проц., делай так: Вложение 888020
Советские:
А - линейная зависимость
Б - логарифмическая зависимость
В - обратно-логарифмическая зависимость
Импортные:
A - логарифм
B - линейная
С - обратный логарифм
Я помню это, но у нас на радиорынке продается только китай и маркировка "B".
Китай - это "импортные"? или их можно считать "своими" уже?Цитата:
Сообщение от jaff
Дак картинка для чего? Ведь из любого линейного, можно сделать, любой по зависимости переменник, допаяв к нему один "постоянник". Вот и добавь к свому (100 кОм), согласно рис 1б, 470 кОм (тут надо пробовать). Но мне кажется, что лучше прикупить переменник 10-50 кОм и с ним уже "возится".
Я попробую все же найти все группы и собрать как на рисунке. И в офисе на столе провести сравнение.
Зачем? Ты ведь сам видел, что проц по-разному "реагирует", даже на сопротивления с линейной зависимостью, но разного номинала, с 10 кОм он на первой половине поворота, резко "набирает" громкость, а с 50 кОм, наоборот, это происходит во второй половине... Вот и возьми любое линейное, думаю от 10 до 50 кОм, покрути, далее согласно рисунка "растяни" ту область, где прирост получается, слишком "резким"...
У меня на китайских 10-50-100 одинаково реагирует. Первые пол оборота почти максимум.
А у меня гейны загрублены на усях и основная регулировка громкости происходит во второй половине)))
Что жо шкалы... Во-первых, у альпов - вашпе 35 максимум. У пионов что-то типа 62. А тут 90 будет, какая разница?))) Во-вторых, 7810 - фмг найдешь, а если найдёшь, то большой риск нарваться на палево:(
Женя, а вот эта штука линейно работает?Цитата:
Сообщение от jaff
URC 2A
Ты её разбирал? Может просто воссоздать 1=1?
fox proteus, 7810 есть в митино) но я чо то затупил :D тебе купить в сл. раз?)
---------- Сообщение добавлено 08.11.2015 в 22:00 ----------
Андреичъ, вот он афигенно работает! Регулятор крутится 3/4 оборота. Регулировка плавная. Разбирал) завтра могу еще раз разобрать - забыл фото сделать :D
Спасибо, у меня есть горсть)))Цитата:
Сообщение от jaff
обязательно так и поступи!Цитата:
Сообщение от jaff
Ну ты захвати отвертку и приезжай! Будем разбирать и фоткать )))Цитата:
Сообщение от Андреичъ
Ты уточни, какую отвёртку брать, а то пить придётся)))Цитата:
Сообщение от jaff
Ой ли...:blush2: http://magnitola.org/sovety-po-avtoz...dsp-pro-5.html с 50-го поста и далее...Цитата:
Сообщение от jaff
как ты мне скажешь "твой псих у меня на столе, приезжай забирать", так я и приедуЦитата:
Сообщение от jaff
Я помню, от написанного не отказываюсь. Там был эксперемент на DSP PRO, 10кОм затем 50кОм - там плавнее стало. Но не так как на стоковом пульте urc.2a :(Цитата:
Сообщение от IlSan
Но сейчас в машине факт: helix dsp простой, вчера стоял 50кОм, сейчас 100кОм - я реально разницу не заметил. Рост первые пол оборота почти в максимум (у меня это ну очень громко, потом трудновато докручивать :D)
Для меня была бы идеальна работа как на стоковом пульте.
А я бы правда воспользовался советом о допайке доп. резистора. Ведь его можно допаять только на одну секцию потенциометра, оставив секцию, отчевающую за индикацию в исходном виде. Ведь, если брать потц с нелинейной характеристикой, то и вторая секция также будет нелинейна, а, стало быть, показания снимать будет очень неудобно:(

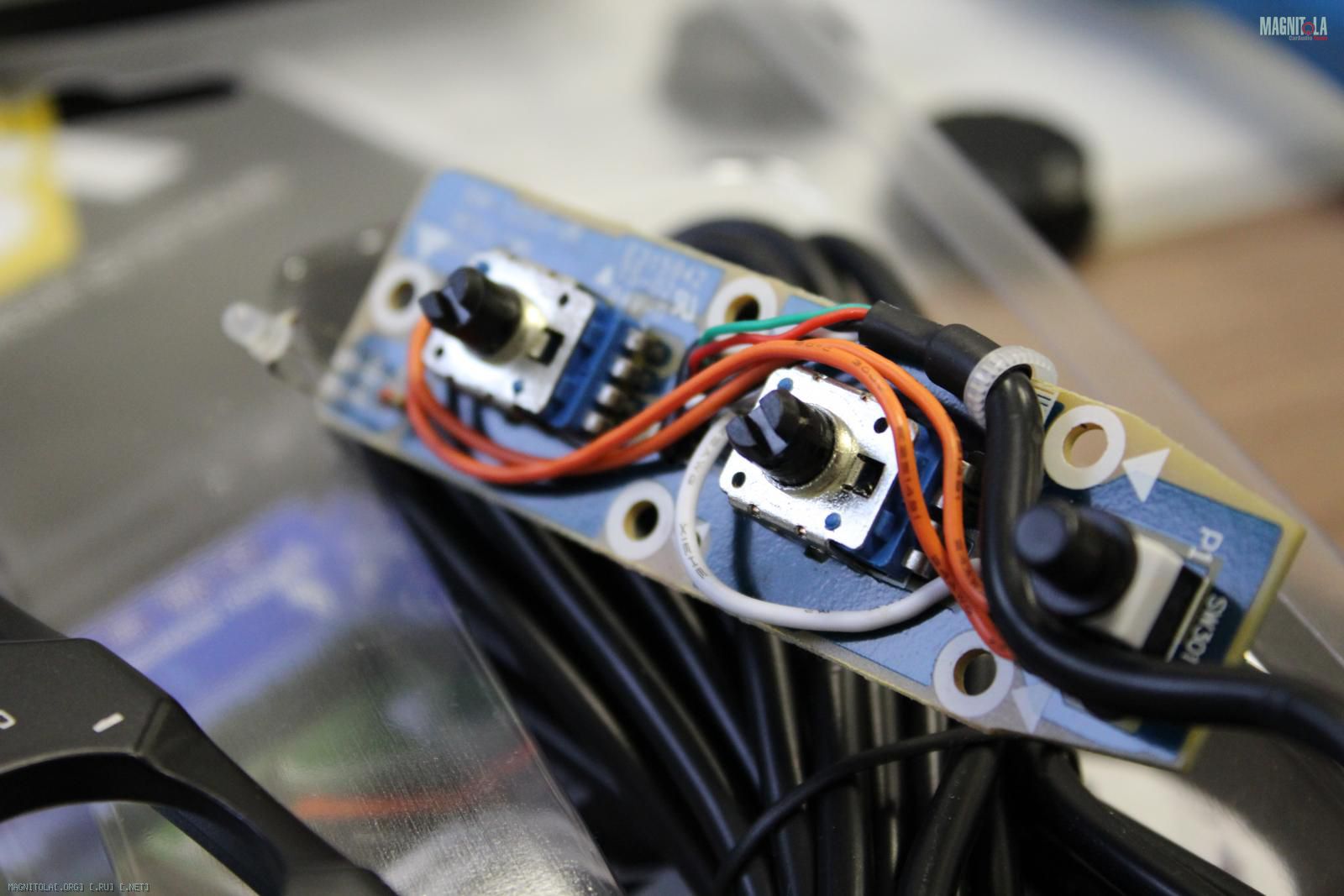

Оригинальный пульт URC.2A внутри.
Мультимтер не брал с собой - вечером посмотрю резистор.
Вопрос - резисторы используются с ходом всего 270гр. (т.е. как и говорил всего делает 3/4 оборота) - такие продаются?)
Вложение 888752Вложение 888754Вложение 888756
Так вот
Если мерить URC.2A не выпаивая (на контактах разьема minidin) - получается 4.7 кОм (на обоих резисторах - main и sub)
Я специально сделал остановку "посередине" ходя резистора, в этой точке получается 3.8кОм.
https://m.youtube.com/watch?v=W5YZ-ttQZ6s
Вопрос! Как сделать такую же крутилку? (Ход 270гр, равномерно громкость по всему ходу резистора) :))))
Если там мелкий номинал , к примеру 4,7 кОм , а Вы ставите 100 , конечно он будет наЦитата:
Сообщение от jaff
очень коротком отрезке "пролистывать" всю громкость , а оставшееся растягивать.....
А так они все примерно на 270 градусов и работают.
А завтра попробую 5кОм :D
Я думал, что при установке другого номинала просто должна измениться чувствительность крутилки.Цитата:
Сообщение от DM Rocker
---------- Сообщение добавлено 09.11.2015 в 21:48 ----------
На родных нет маркировки?Цитата:
Сообщение от jaff
Какая разница, какой номинал? вход проца меряет напряжение:) А вот характеристика у родного потца явно нелинейная, если при номинале 4,7кОм у него в середине 3,8:)Цитата:
Сообщение от DM Rocker
Аркадий - условия измерения ещё раз......Цитата:
Сообщение от fox proteus
Измерялось не на резисторе , а на разъёме.
Кто и сколько туда кОм вложил из 2-х резюков - Х.З......
Там схема простая. Каждый резюк на отдельную ногу) так что я мерил только один резистор)Цитата:
