Corsa: Новое Время

Итак, с горем пополам мне удалось добить слаботочку за выходные.
Как известно, у меня на охлаждение идет отдельная линия питания от АКБ. Идея состояла в том, чтобы эта линия обеспечила мне и охлаждение, и ремоут ПСИХа, и питание WD и еще у меня есть кнопка на руле, которая переключала входы 600 - пусть будет доп.линия +12В на всякий случай.

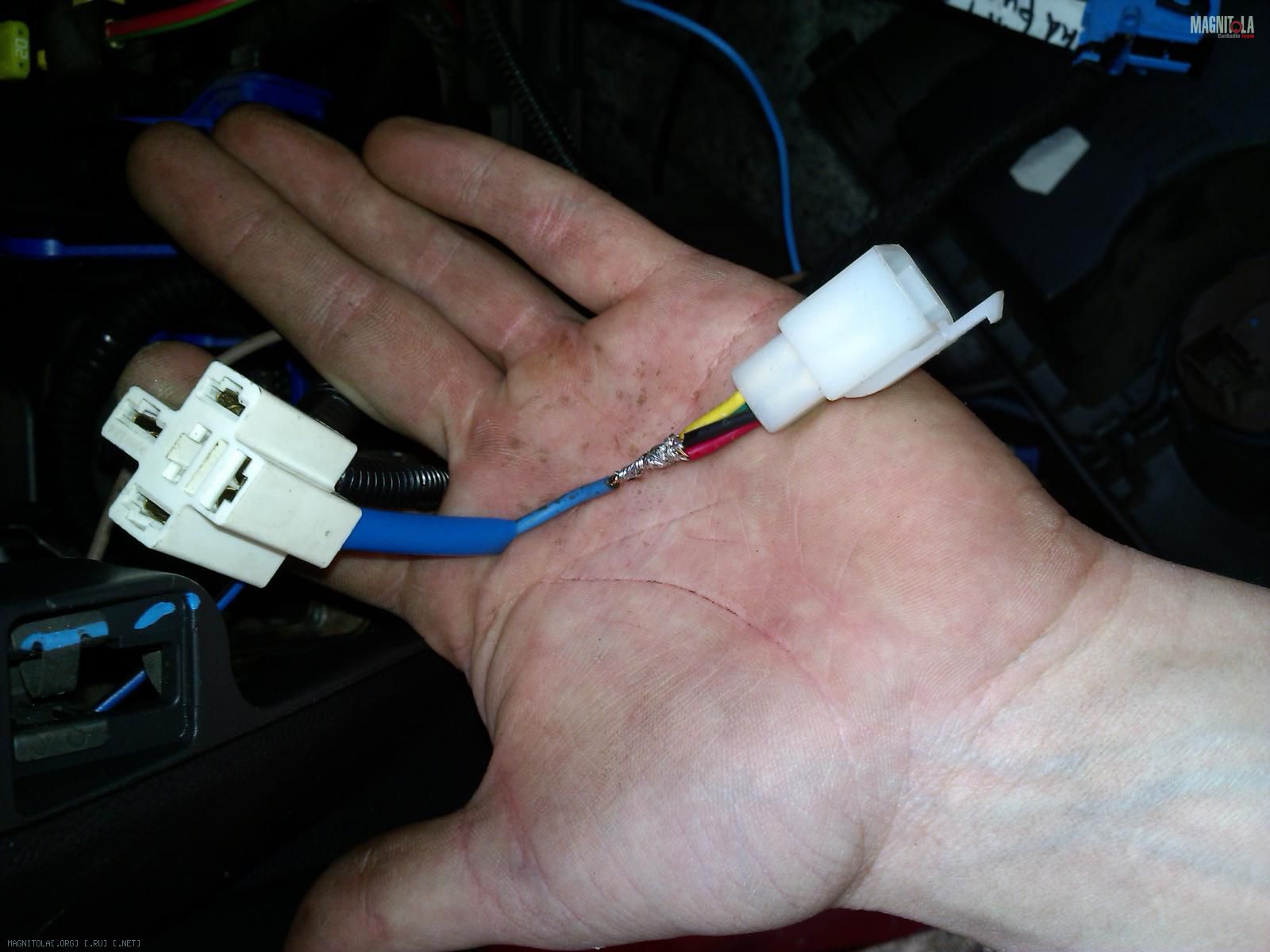

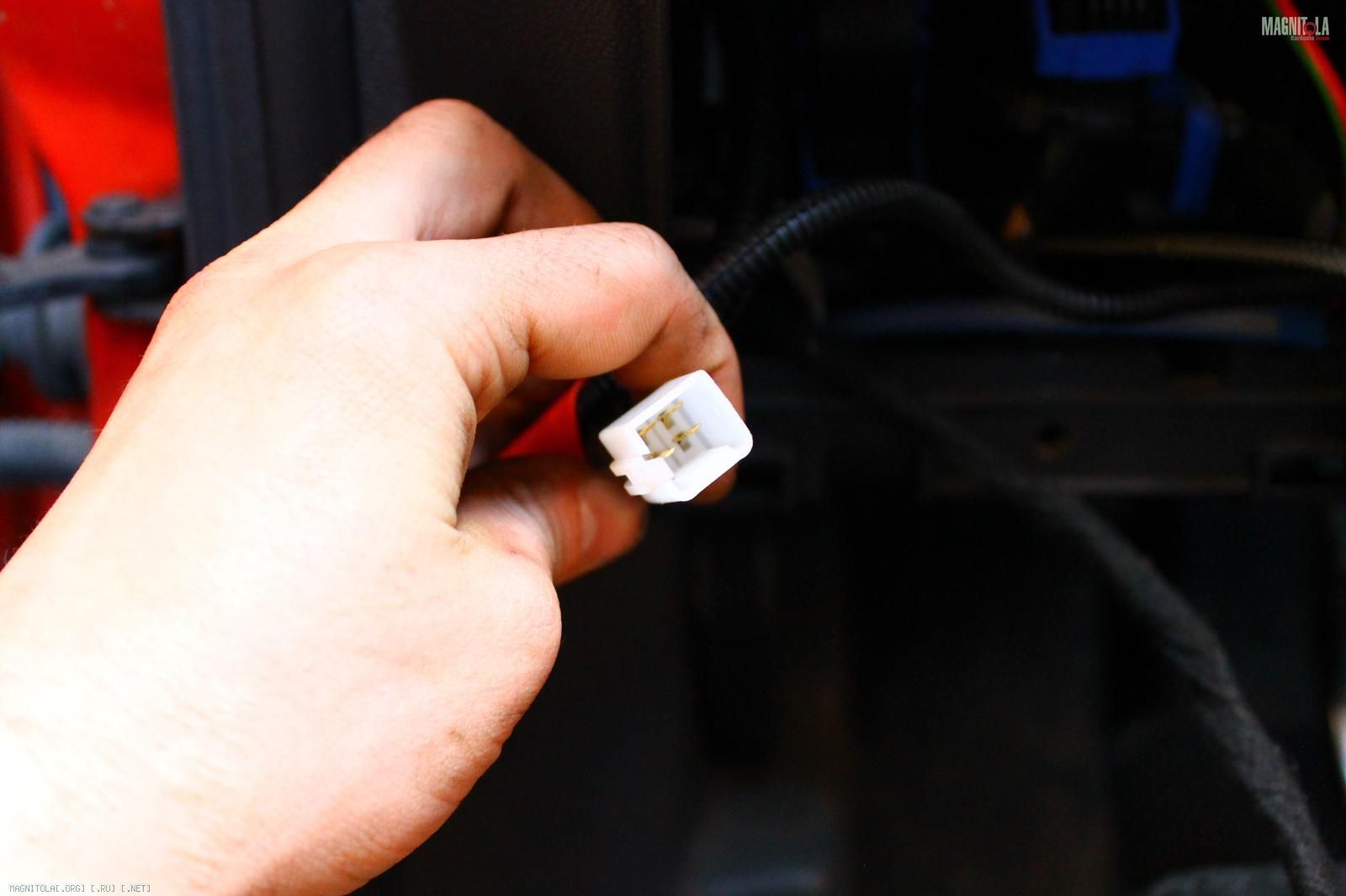

Итого 4 ветки, которые вешаем через реле и 4-контактный разъем:
Вложение 997712Вложение 997692

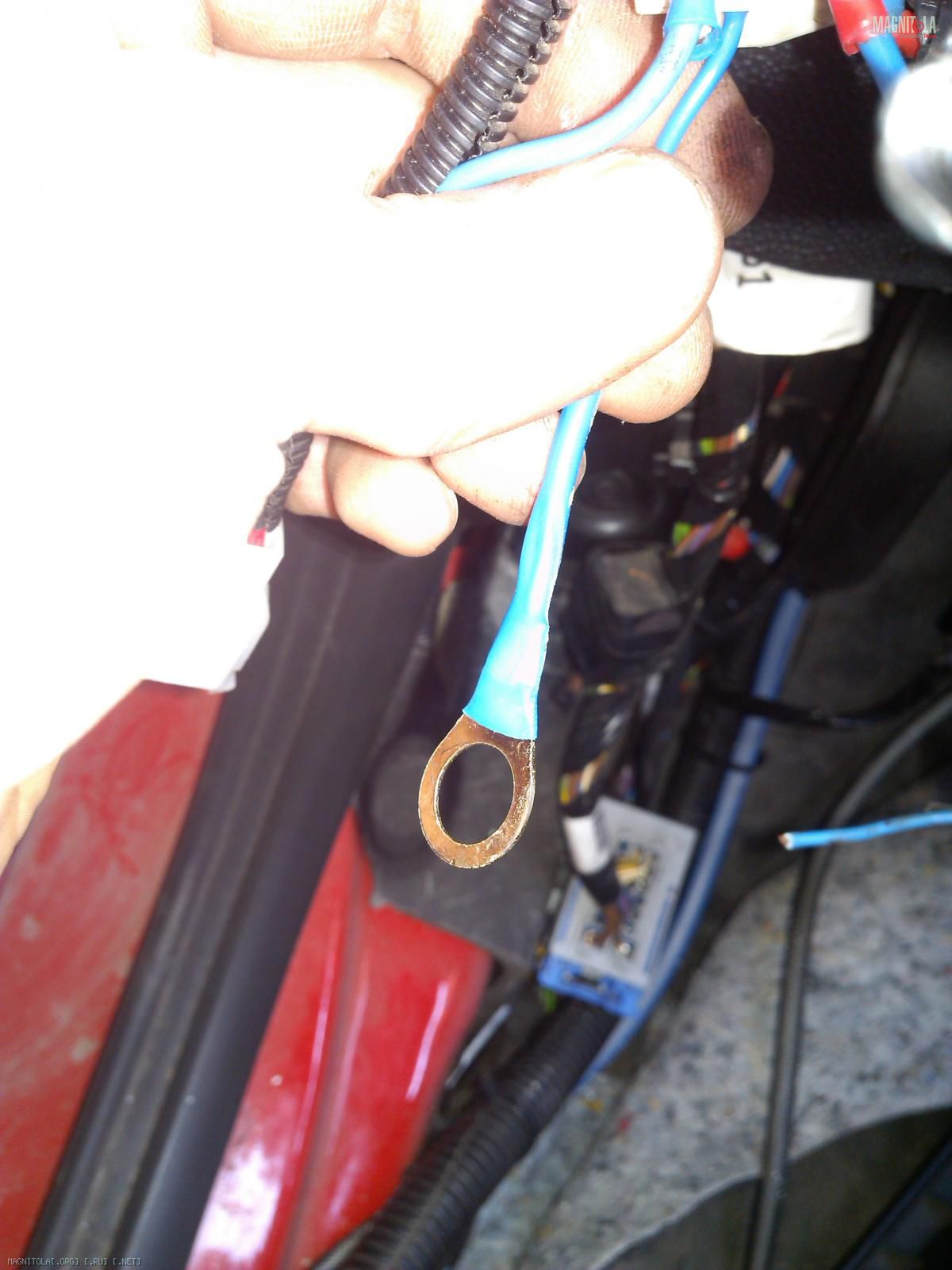

Управление реле с ремота головы, масса реле с кузова:
Вложение 997714

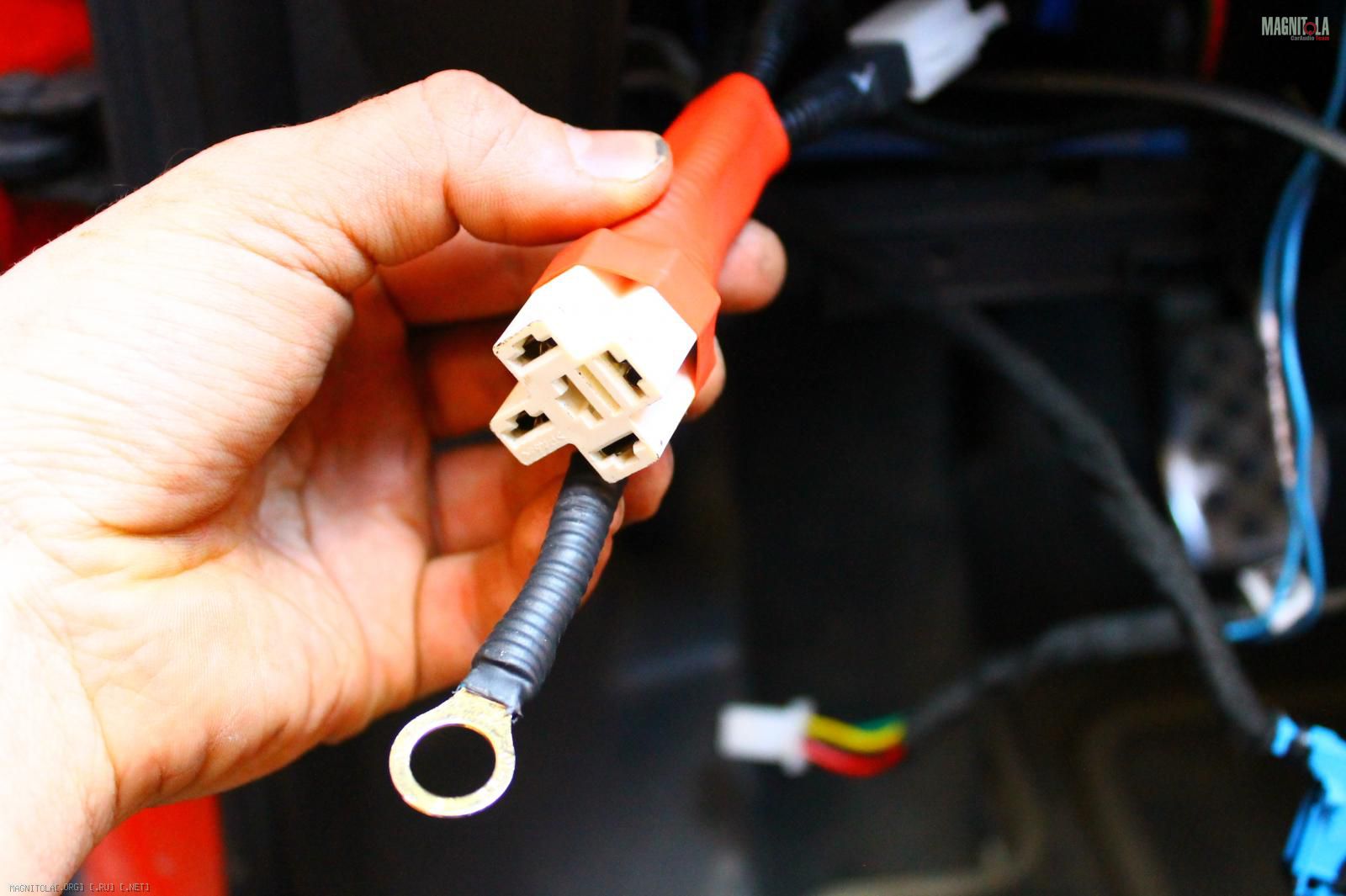

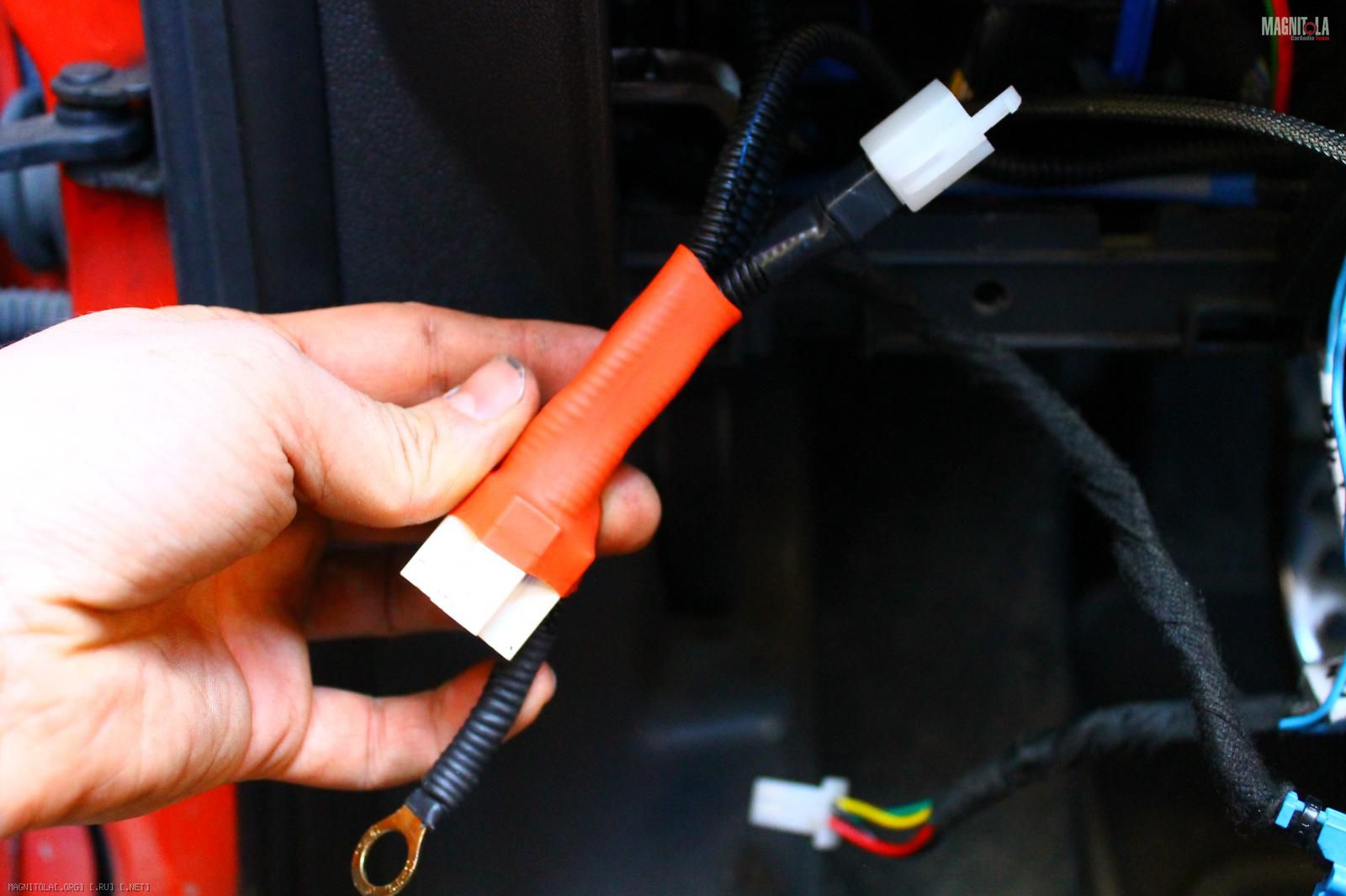

Паяем, обуваем:
Вложение 997690Вложение 997694

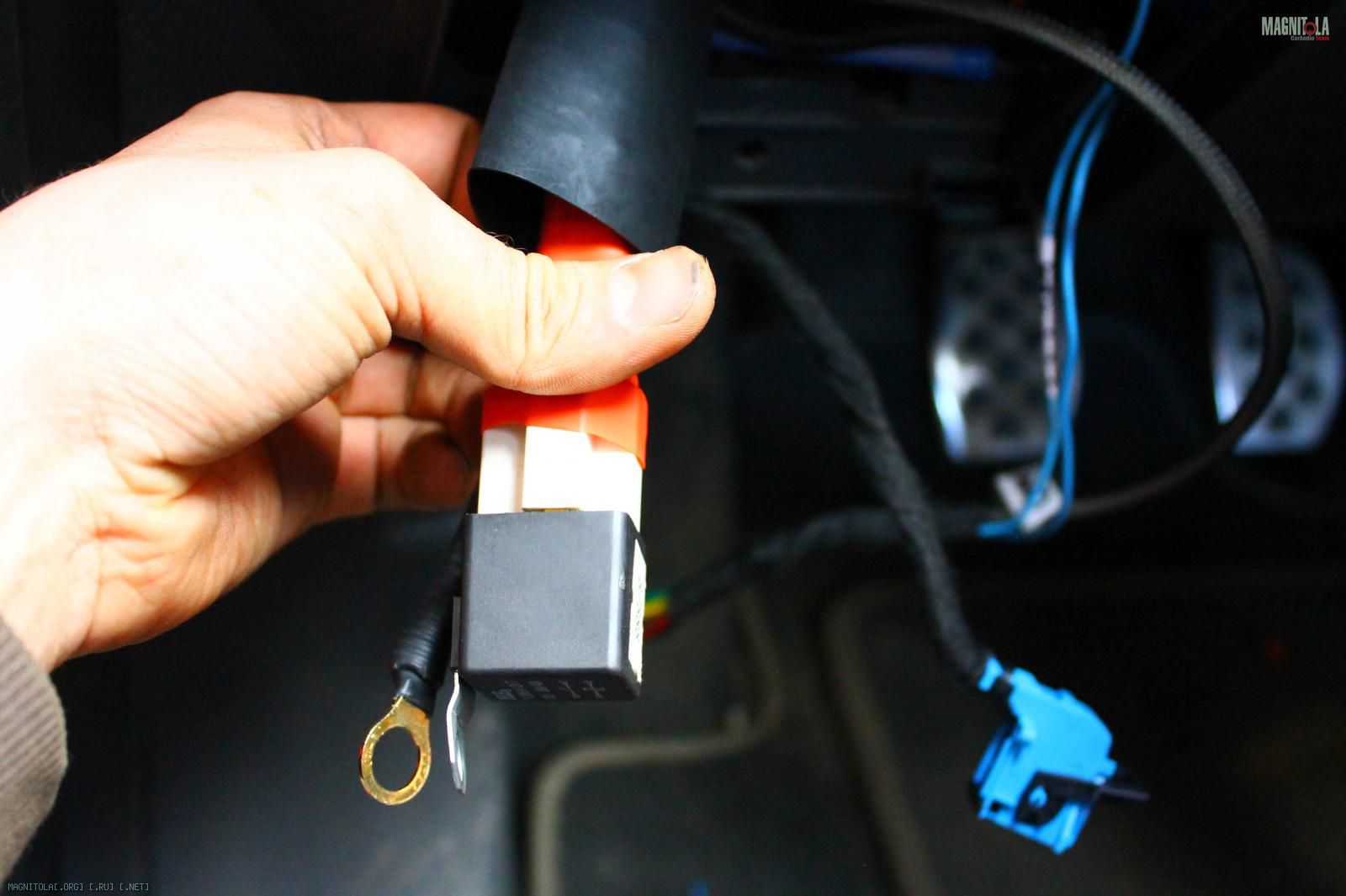

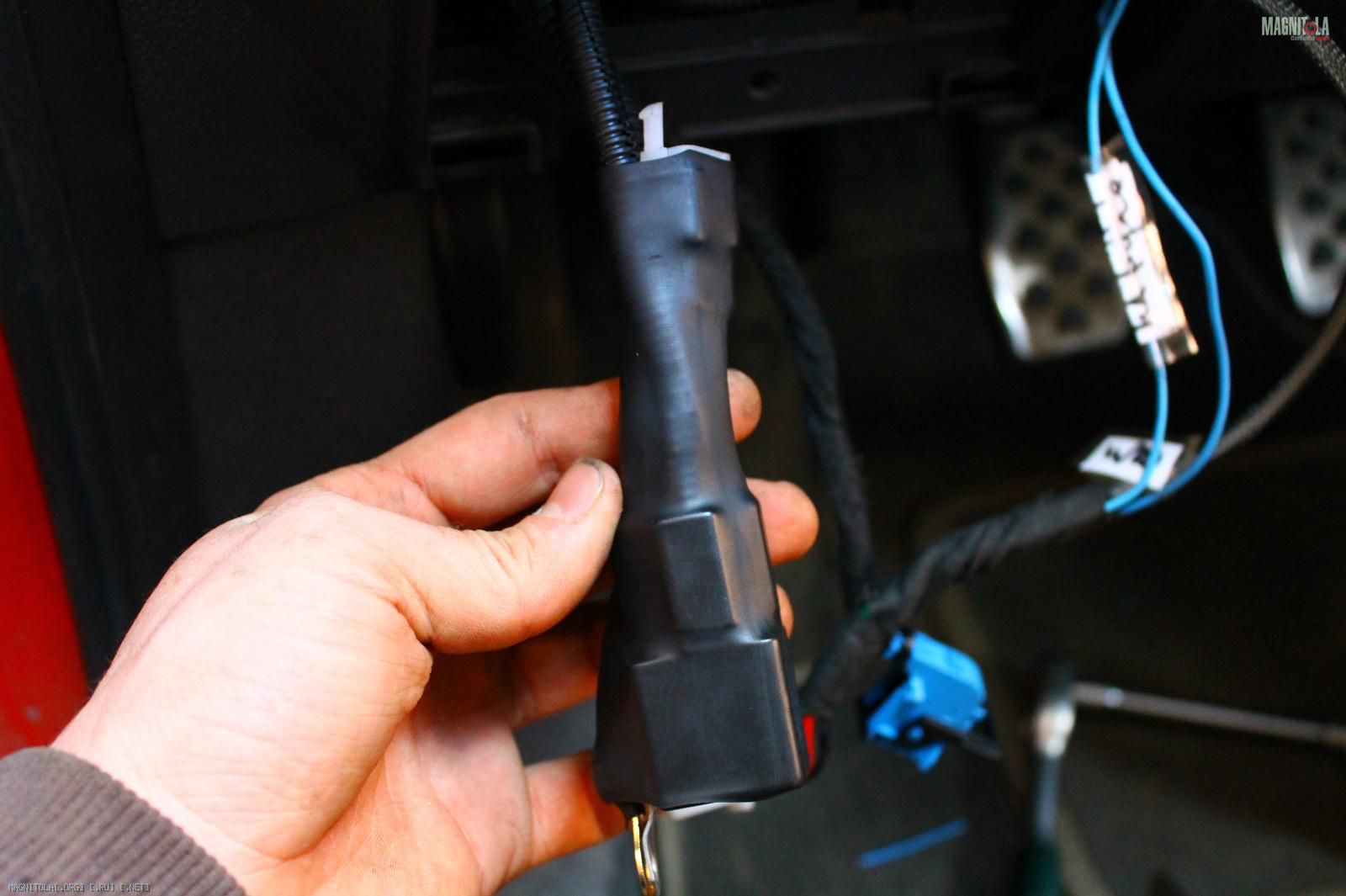

Суть в том, чтобы ухо крепления реле совпадало с землей и вешалось на один болт:
Вложение 997696Вложение 997698

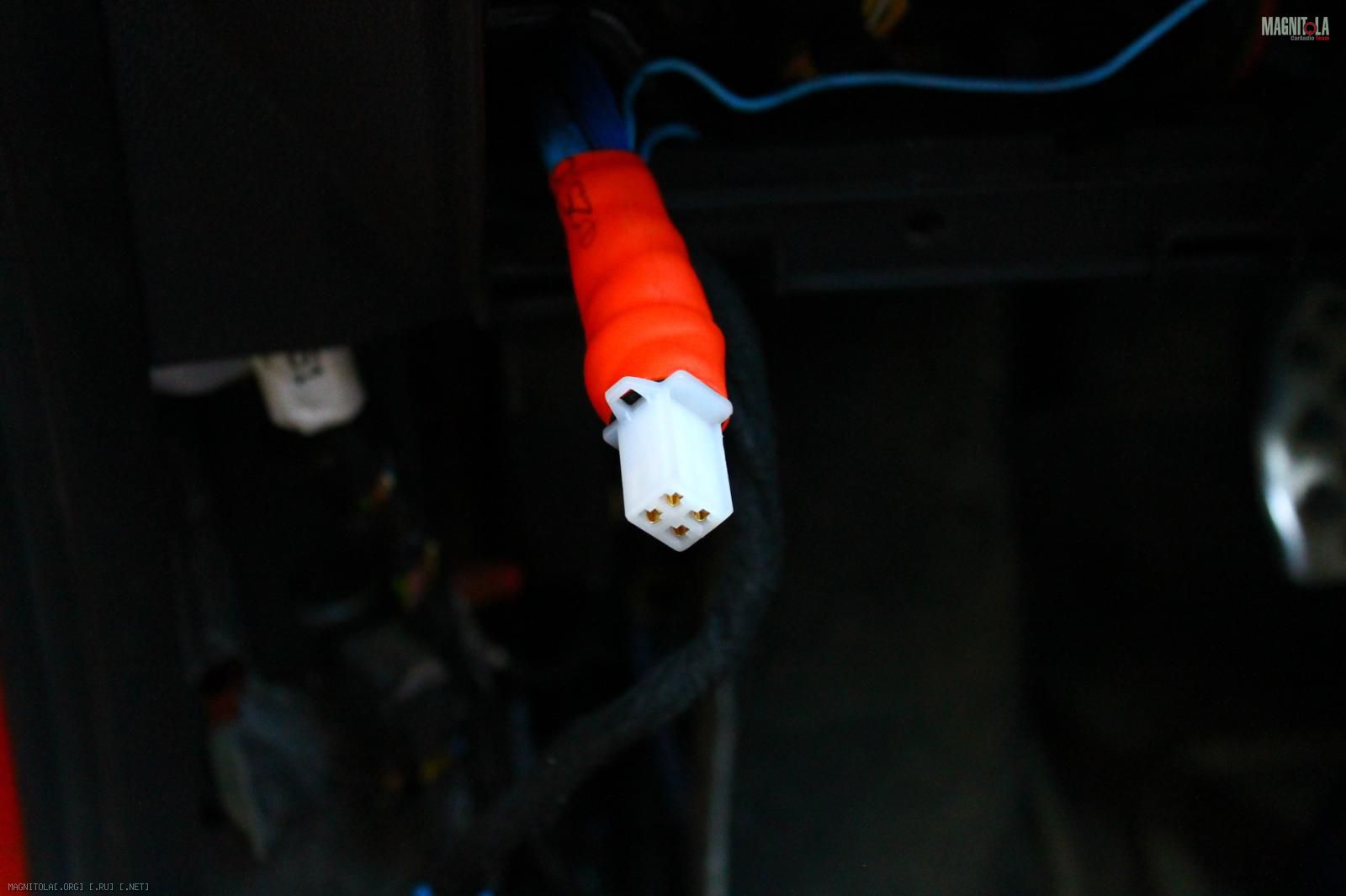

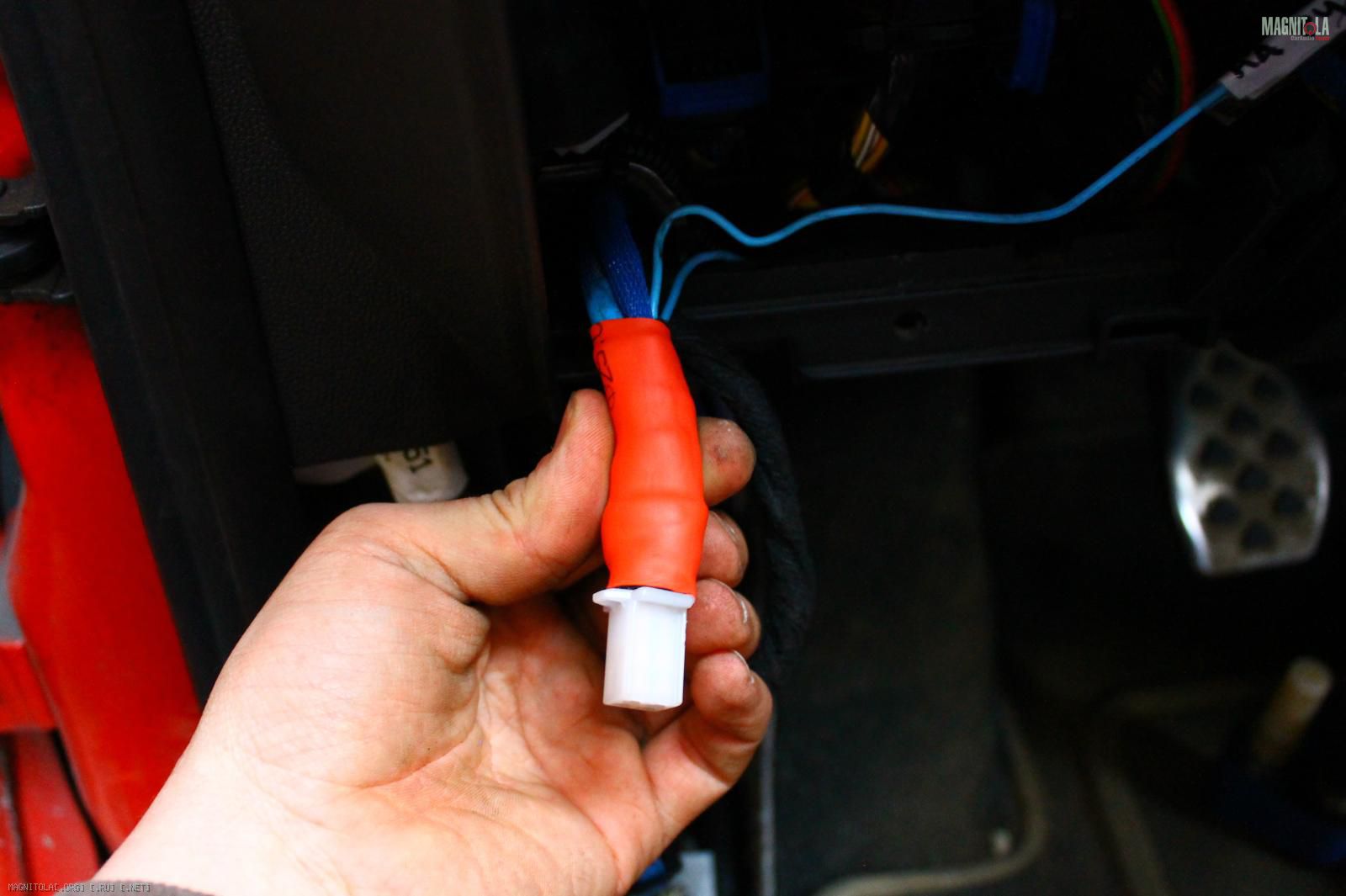

Вилка выходов - ремот ПСИХа, вентиляторы, WD, кнопка. Провода, которые не оцениваются ЕММОй я не защищал ничем, ибо нафик
Вложение 997700Вложение 997702

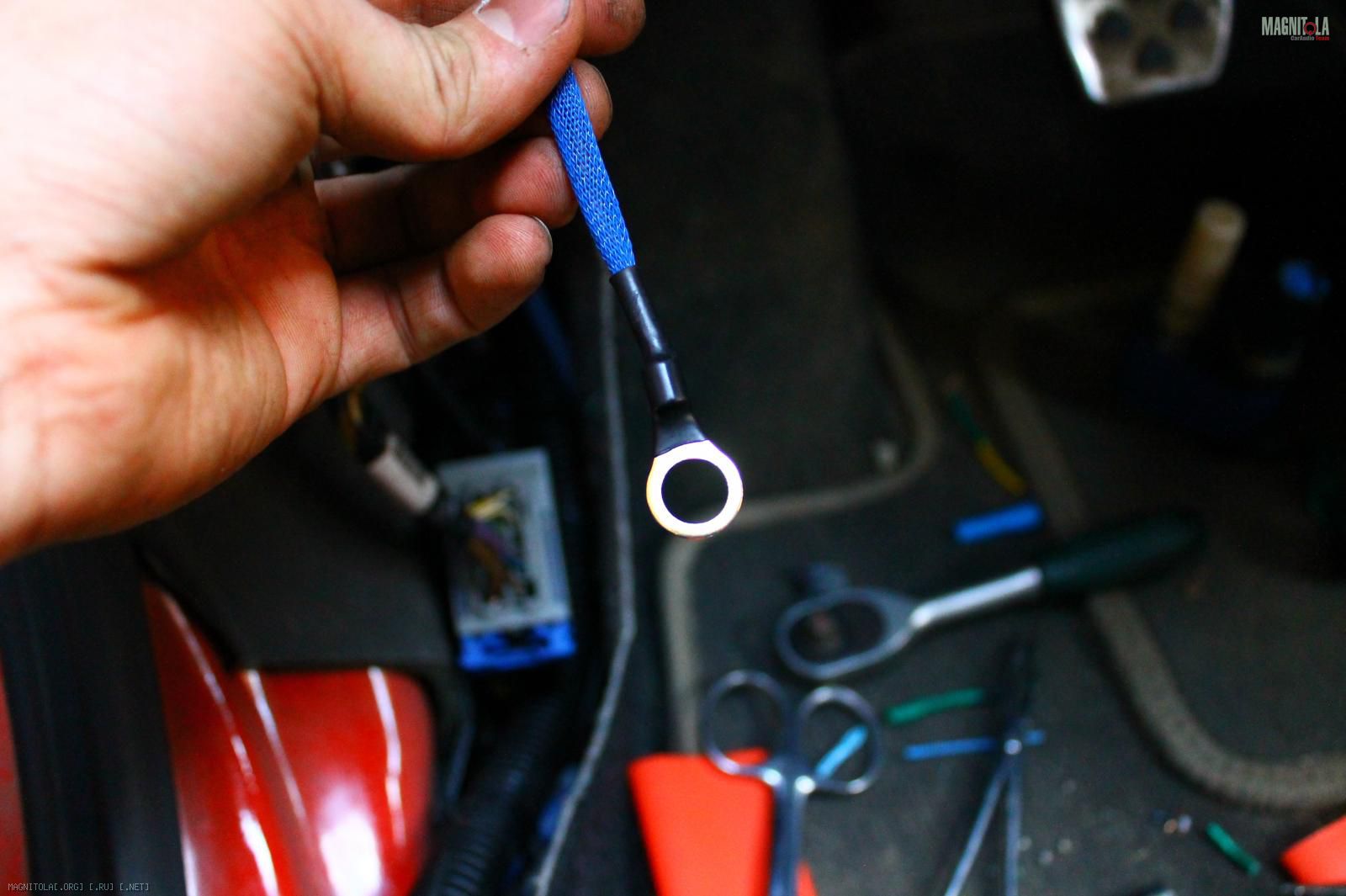

Минус вентилятора, забыл правда сфоткать болт крепления, для этого и делается куча фоток, чтобы понимать чего я забыл:
Вложение 997704

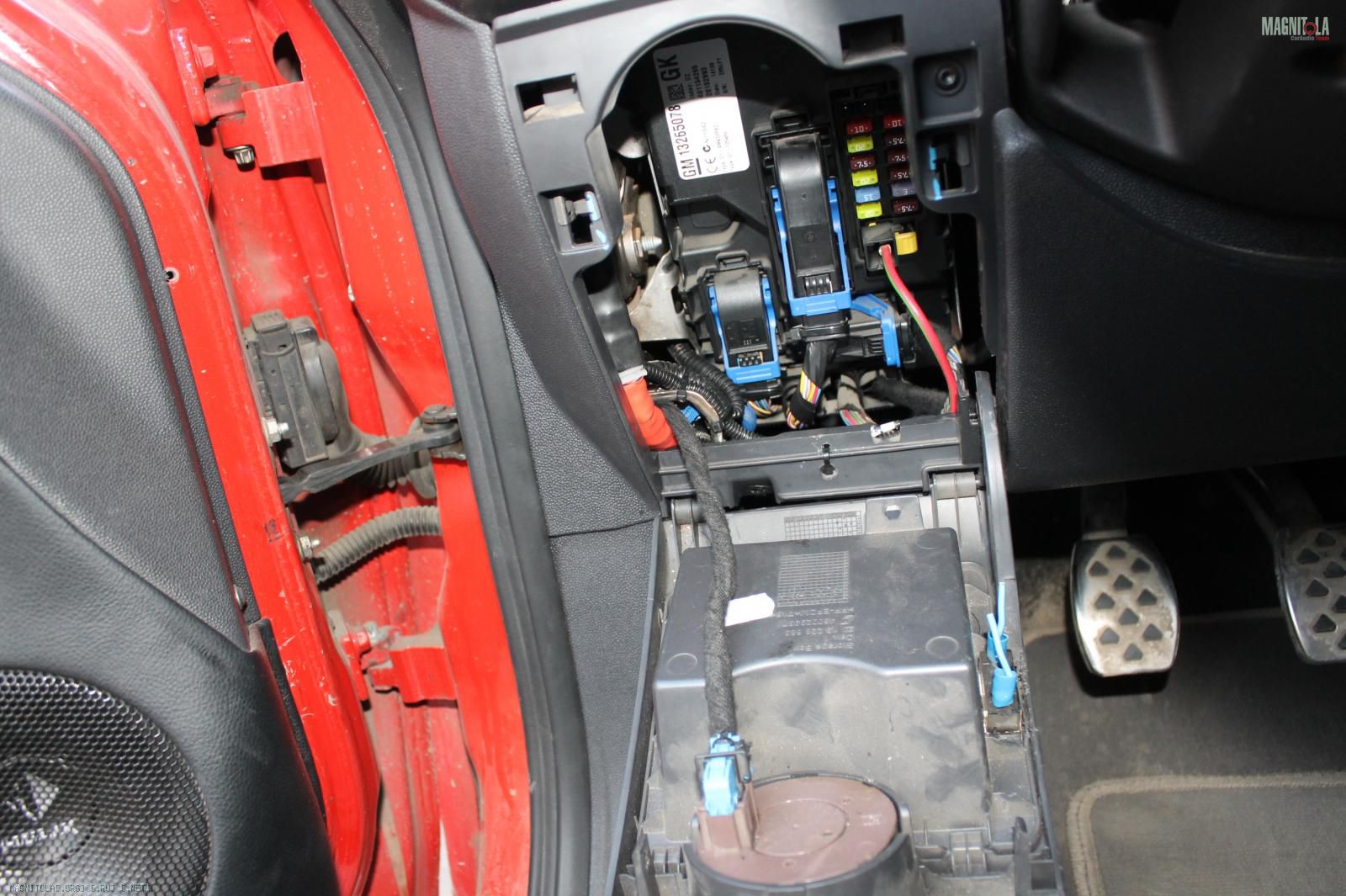

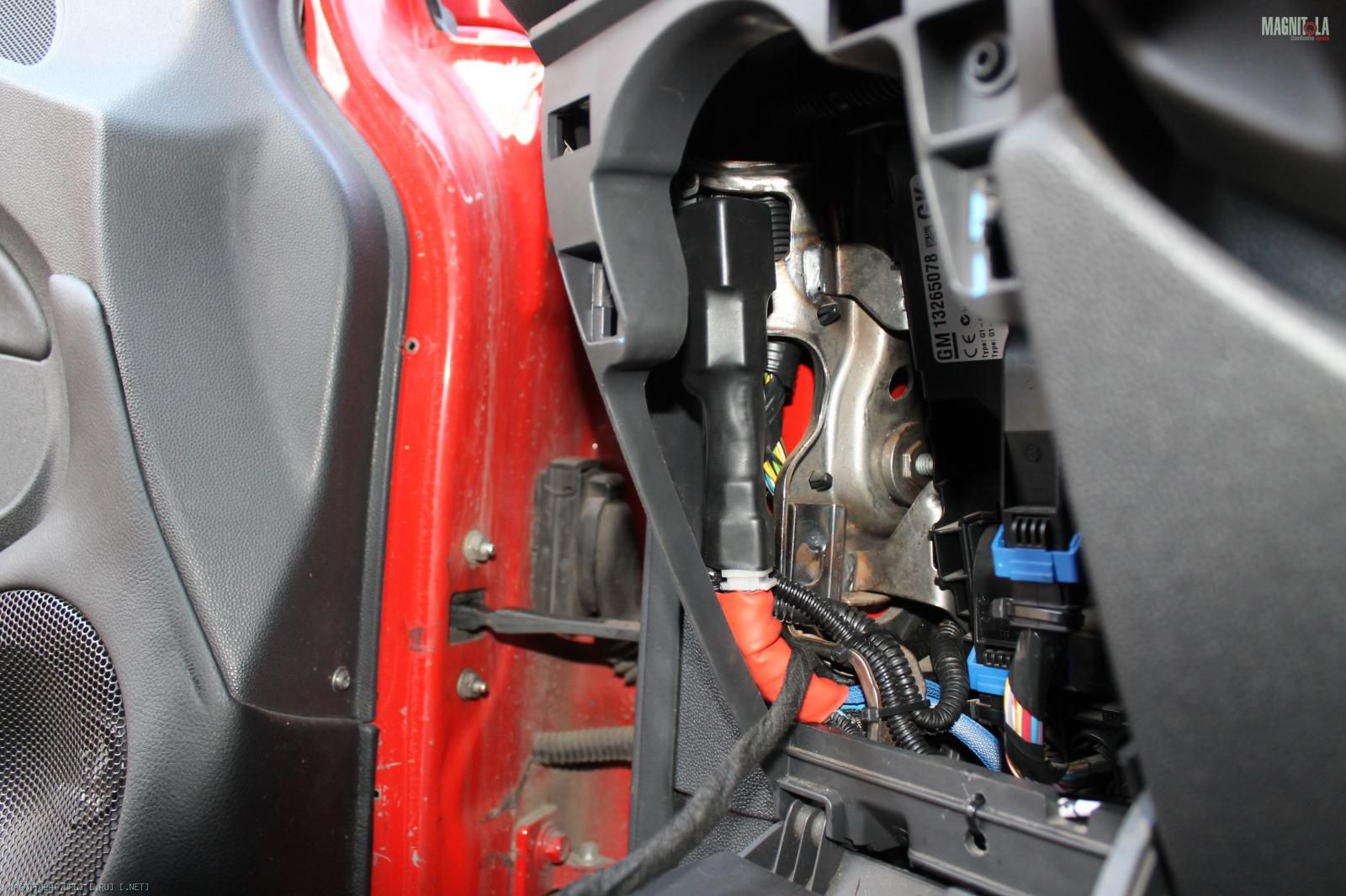

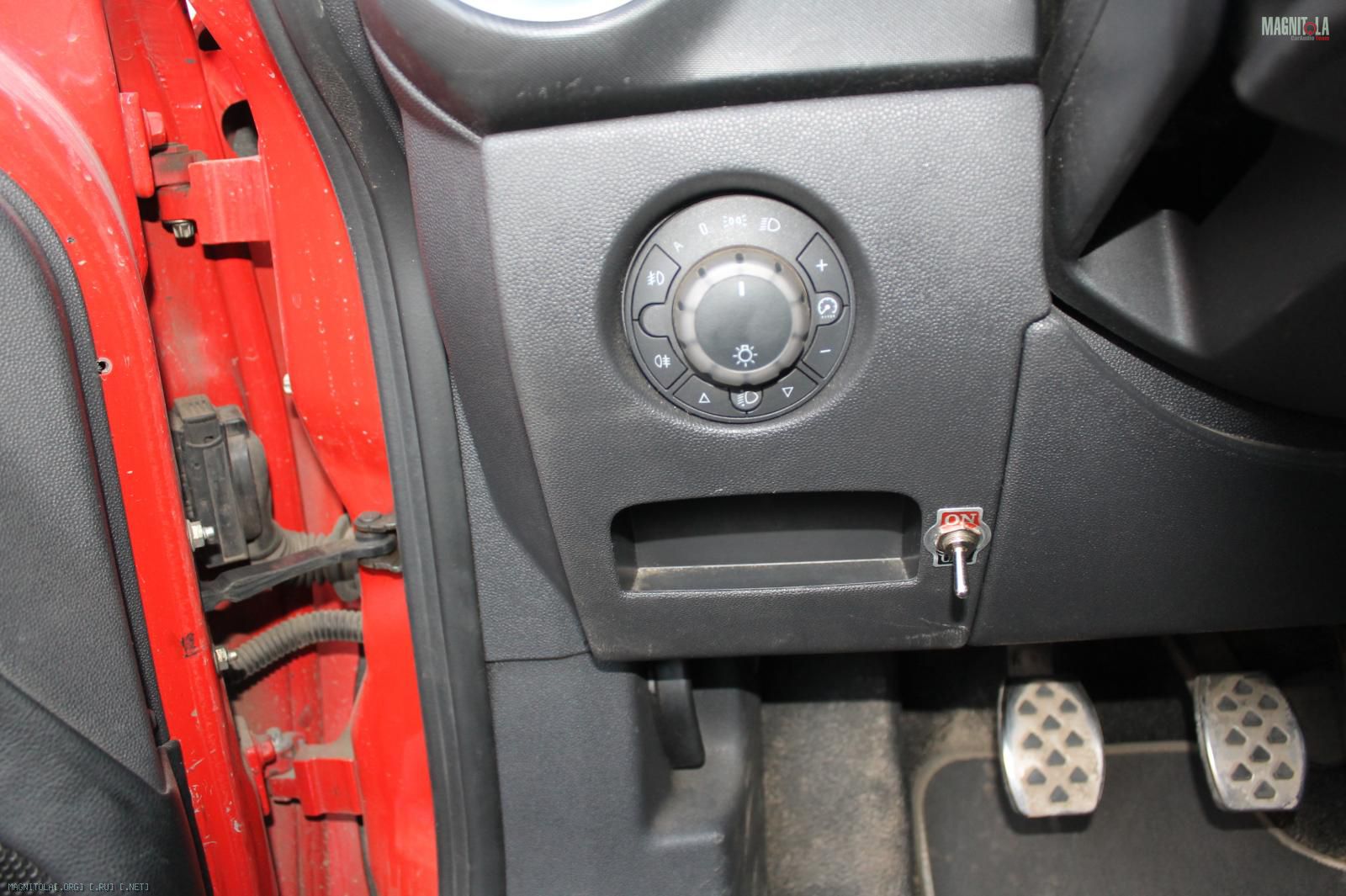

Вся конструкция прячется в лючке и крепится там напомню на гайке:
Вложение 997710Вложение 997708Вложение 997706

Старый тумблер пока остается не у дел, придумаю еще чего-нибудь с ним.

Беда правда состоит в том, что ПСИХ, "ремотируемый" таким способом, включается почему то с щелчками, хотя включаемый напрямую от 12В никаких капризов не показывает. Так что сага еще не закончилась :facepalm:

У Психа ремот аута нет случайно?

Цитата:

---

Сообщение от x-diz

У Психа ремот аута нет случайно?

---

есть. Даже были об этом картинки чуть раньше, а не только буквы :D PDX он включает

Цитата:

---

Сообщение от Андреичъ

есть. Даже были об этом картинки чуть раньше, а не только буквы :D PDX он включает

---

А если его первым включать? Например от ГУ. А он уже через реле всё остальное.

Цитата:

---

Сообщение от x-diz

А если его первым включать? Например от ГУ. А он уже через реле всё остальное.

---

ну я на самом деле могу даже ГУ от него включать :D Вариаций есть несколько, во-первых изолирую для начала остальные потребители, оставив психа на том же реле. Во-вторых попробую включать психа напрямую от ремота ГУ без реле. Что-то да должно помочь. Сделать другую сигнальную линию включения остальных потребителей я смогу. Даже две. И даже три от разных источников этого сигнала. Пока не паникую, просто вчера времени не было уже проверить, но расстроился, ибо все обрезал до сантиметра и упрятал

Цитата:

---

Сообщение от Андреичъ

Ремот, как и говорил, переделаю. Оставался ремот для ПДИХа. С ним все просто, на ПСИХе есть ремот аут, поэому просто варганим короткую перемычку:
http://magnitola.org/attachment/6/7/5/6/3/853930.thumb

---

Если я по этой фотке должен был понять, что есть ремот аут, то .... Хз. за 10 страниц уже забыл, что у тебя там ещё есть )))
И теперь я уже совсем запутался. Или понемногу разобрался.
В общем попробуй, перенеси реле за ПСИХА.

За столько лет участия в автозвуке, пора бы разбираться в переходных процессах источник/усилитель. И понимать природу появления бум на колонках при вкл/выкл.

Цитата:

---

Сообщение от jaff

пора бы разбираться в переходных процессах источник/усилитель. И понимать природу появления бум на колонках при вкл/выкл.

---

блин просвяти! ты вроде бы чуть больше, чем в два раза больше меня в автозвуке :eek:

Цитата:

---

Сообщение от Андреичъ

блин просвяти! ты вроде бы чуть больше, чем в два раза больше меня в автозвуке :eek:

---

Карму тебе надо сменить. Попробуй сделать обрезание. С эзотерической точки зрения должно помочь :)
