Нефигово сэкономил себе время на выходных, сделав вчера вечерком муторную работу.
Купил вентилятор 120мм, максимально возможный по размеру, чтобы эффективно использовать штатную сетку в обшивках.

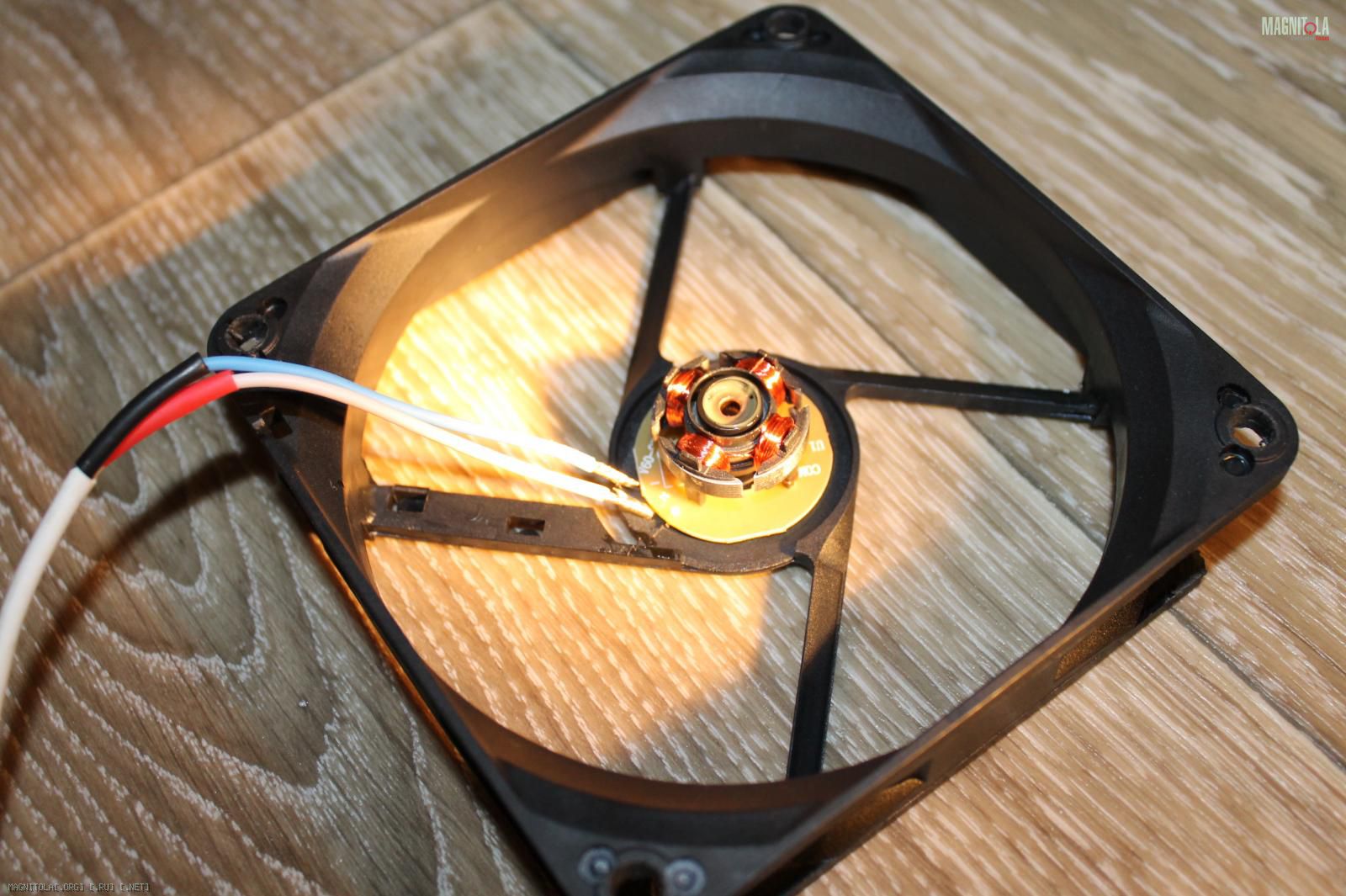

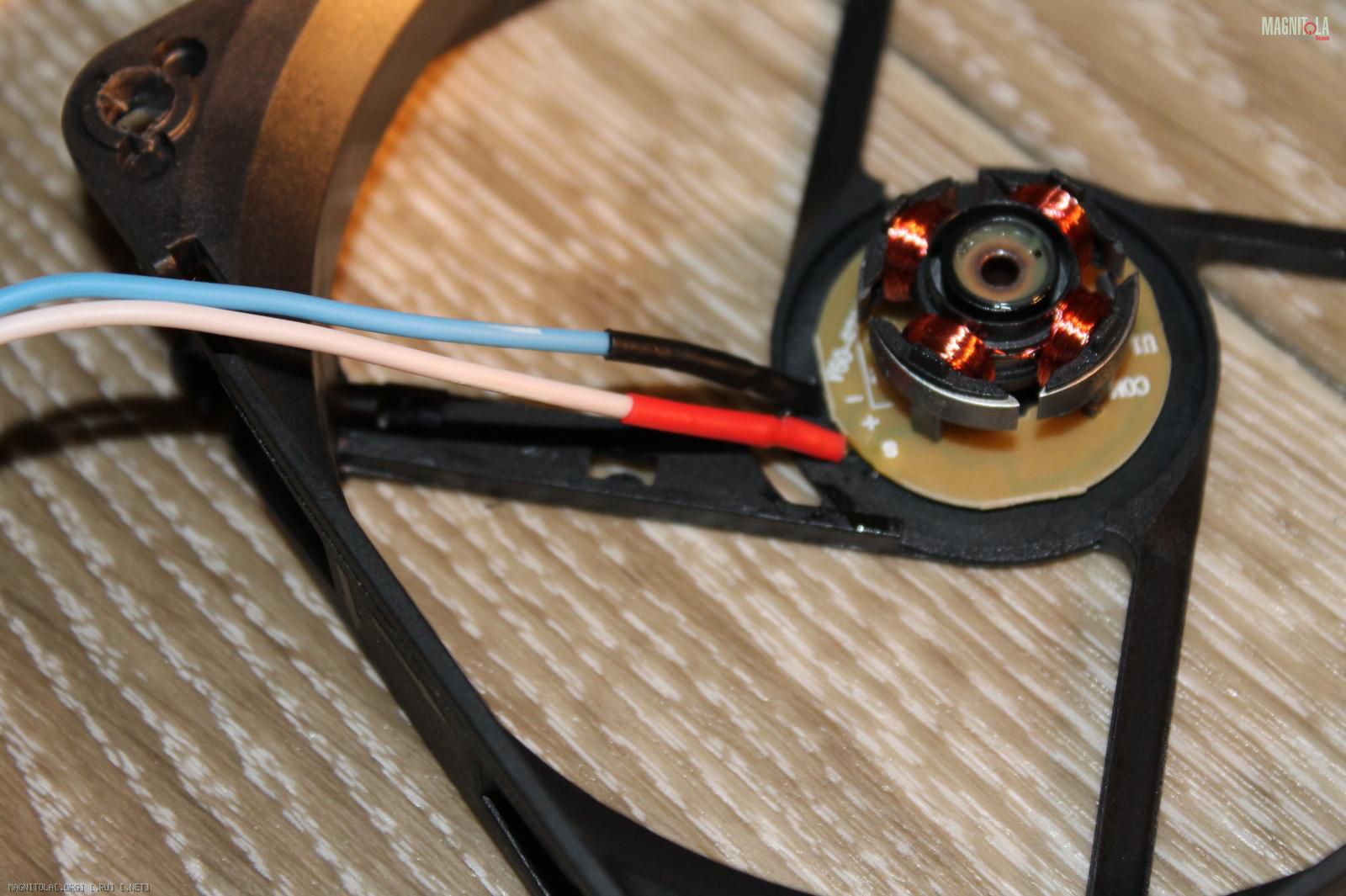

Сразу сломал разобрал, чтобы припаять 1.5 квадрата, которые идут от АКБ, напрямую к плате без смены сечений:
Вложение 990992Вложение 990994

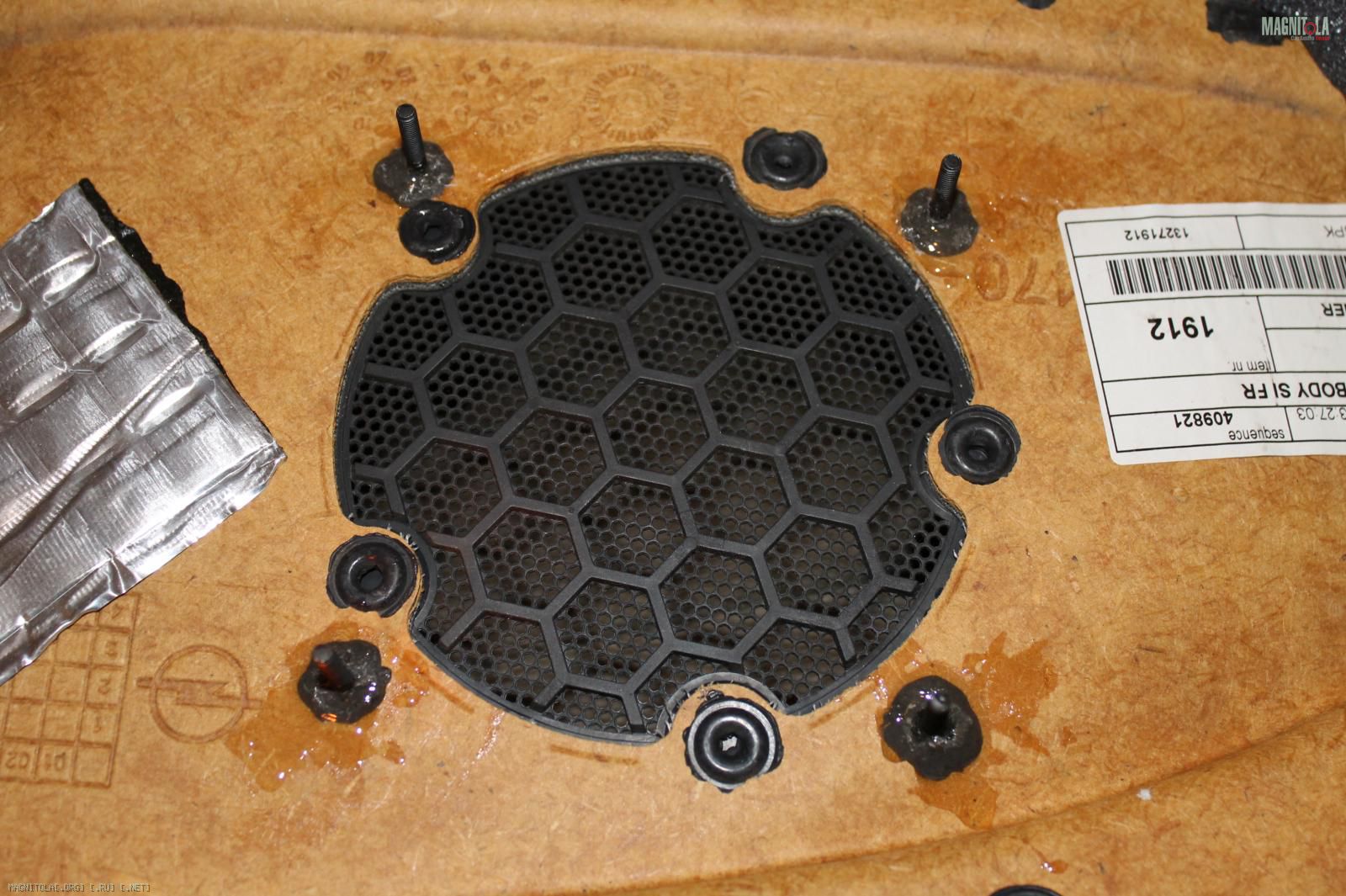

С нутренней стороны обшивки, с помощью сверла, холодной сварки, эпоксидки и чертовой матери крепим винты М4, которые образуют шпильки?
Вложение 990996

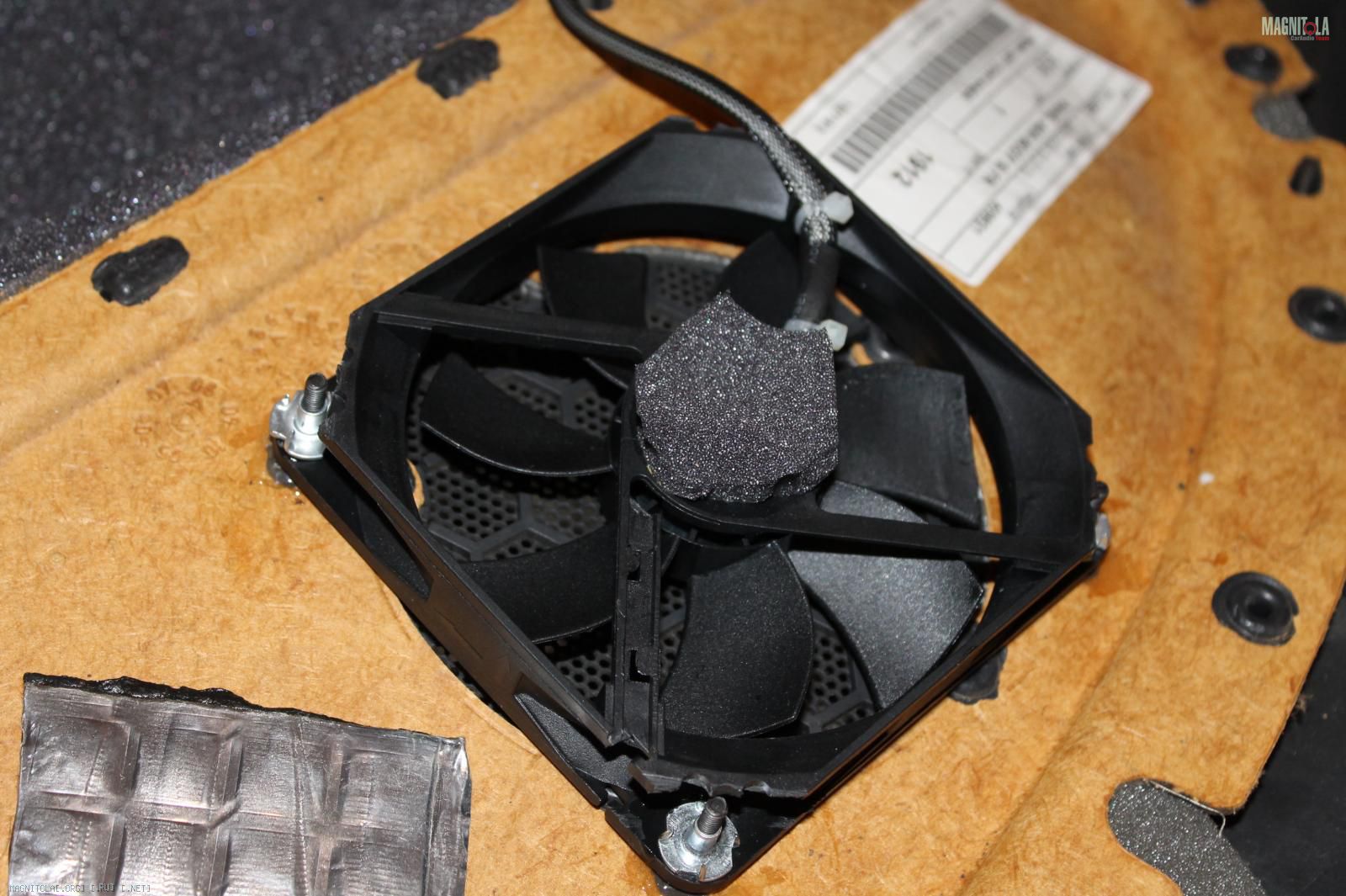

Вентилятор крепим гайками с пресс-шайбой, в роли которых выступили перевернутые усовые (были):
Вложение 990998

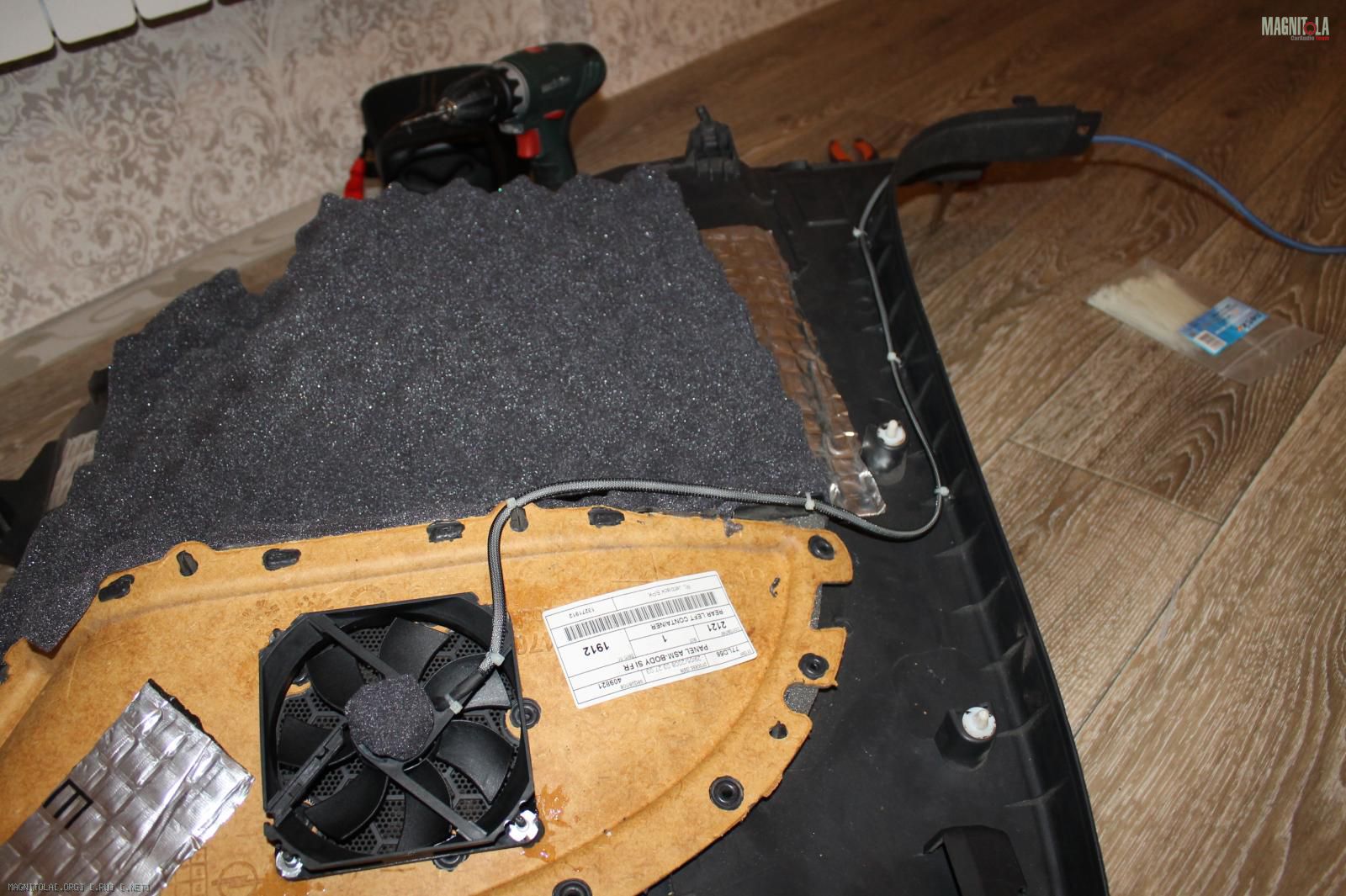

Провод в змейке и на хомутах выходит к стороне карты, которая переходит в порог. Там по проекту он с помощью разъема соединится с питающей трассой:
Вложение 991000

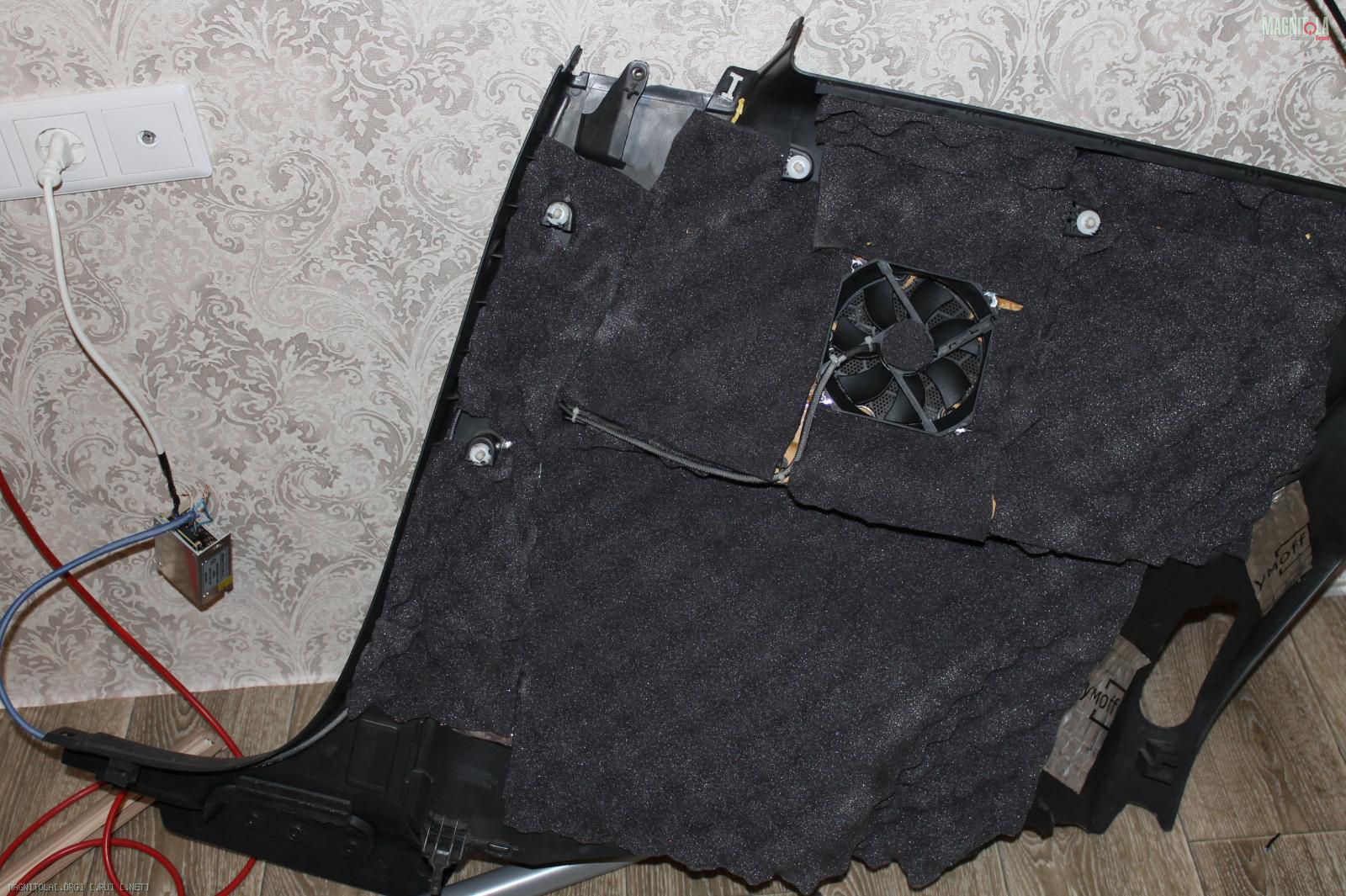

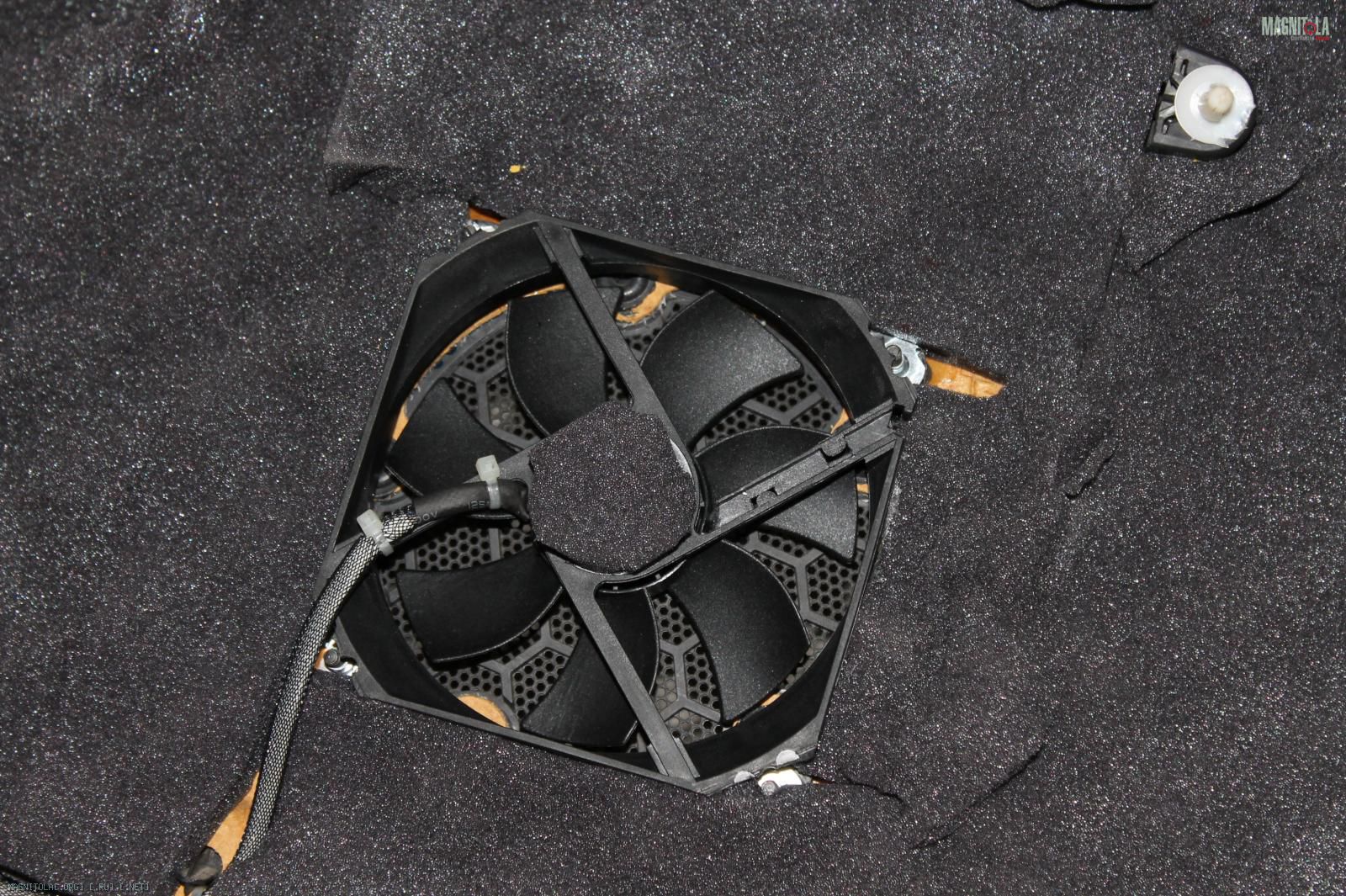

Обшивку изнутри обклеиваем чудовищным рельефом от смартмат:
Вложение 991002Вложение 991004

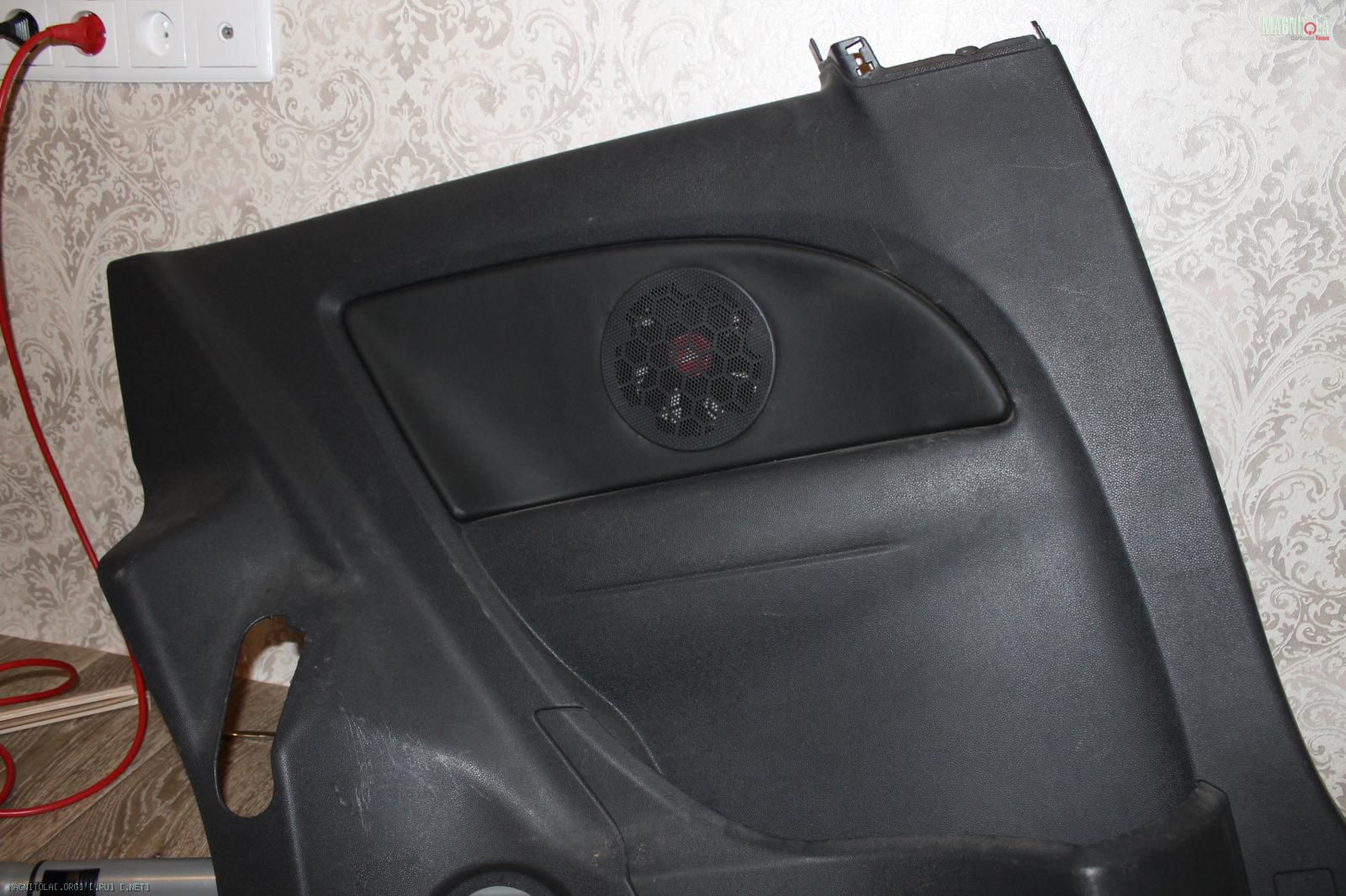

Вид снаружи, вентилятор дует внутрь, на усилители:
Вложение 991006

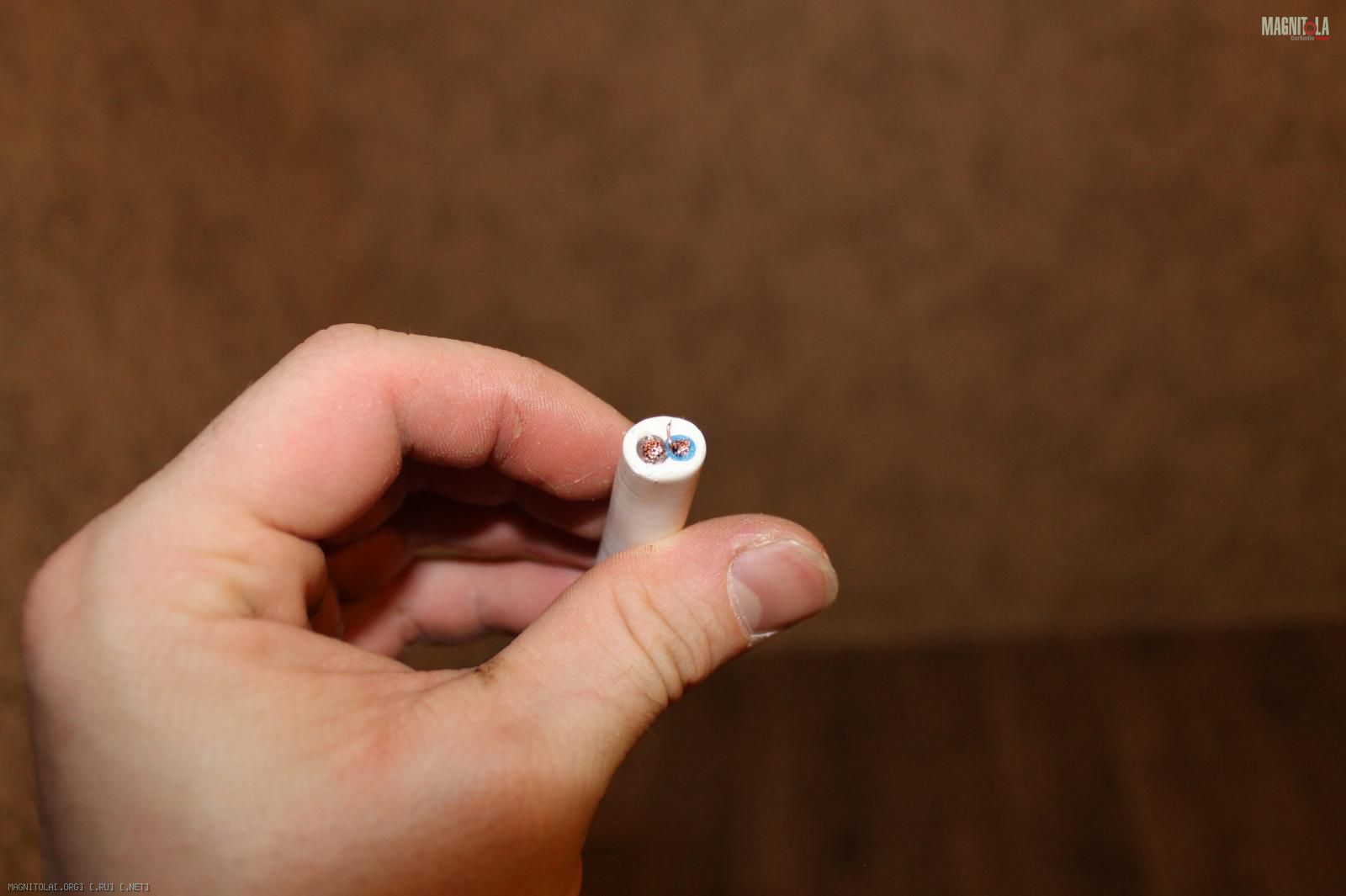

А также избавляемся от толстенной изоляции ПВС 2х6:
Вложение 991012
До этого я думал, что самый уродский провод, который я разделывал, был NYM 3х4, как же я ошибался :facepalm:

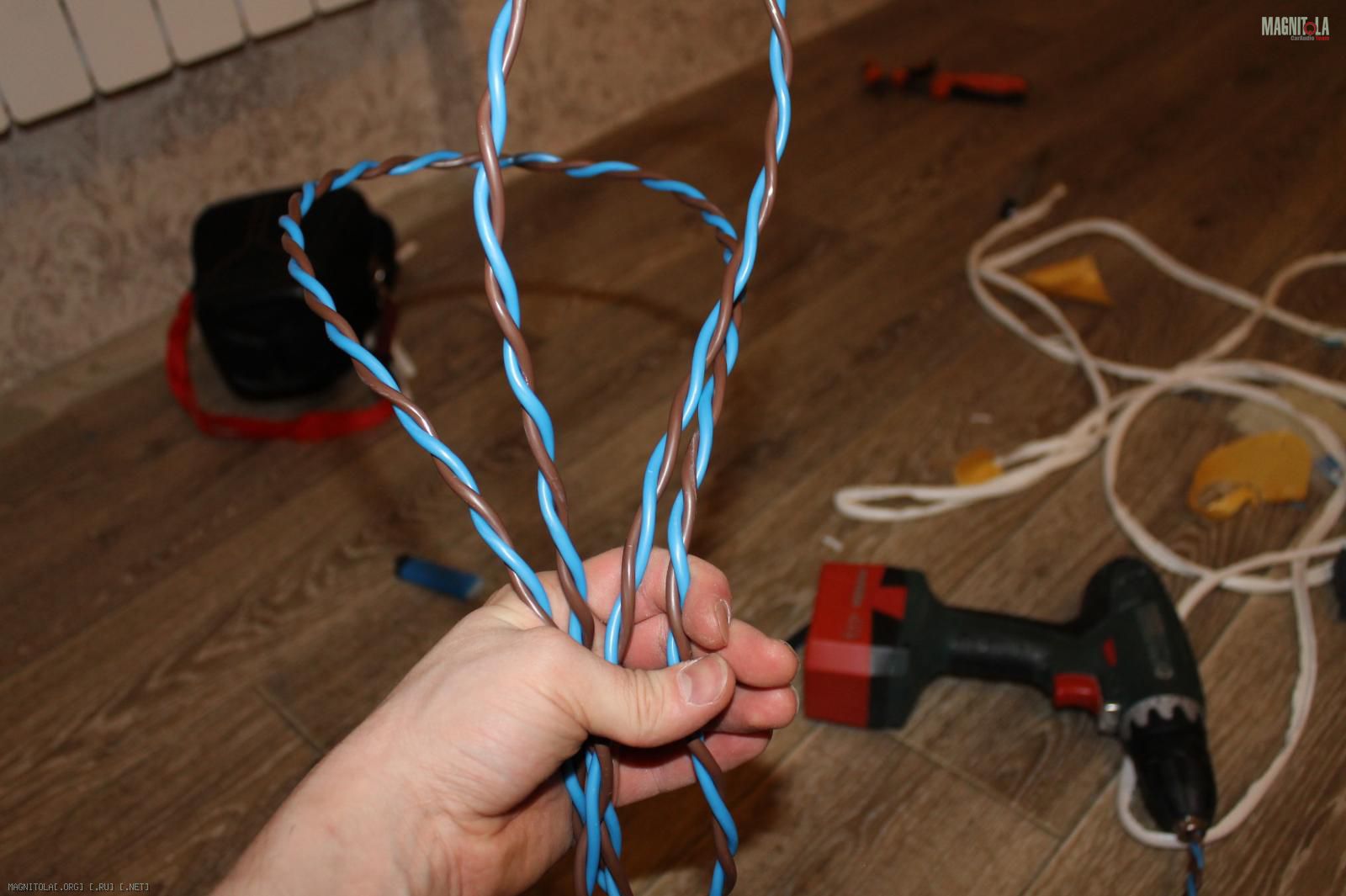

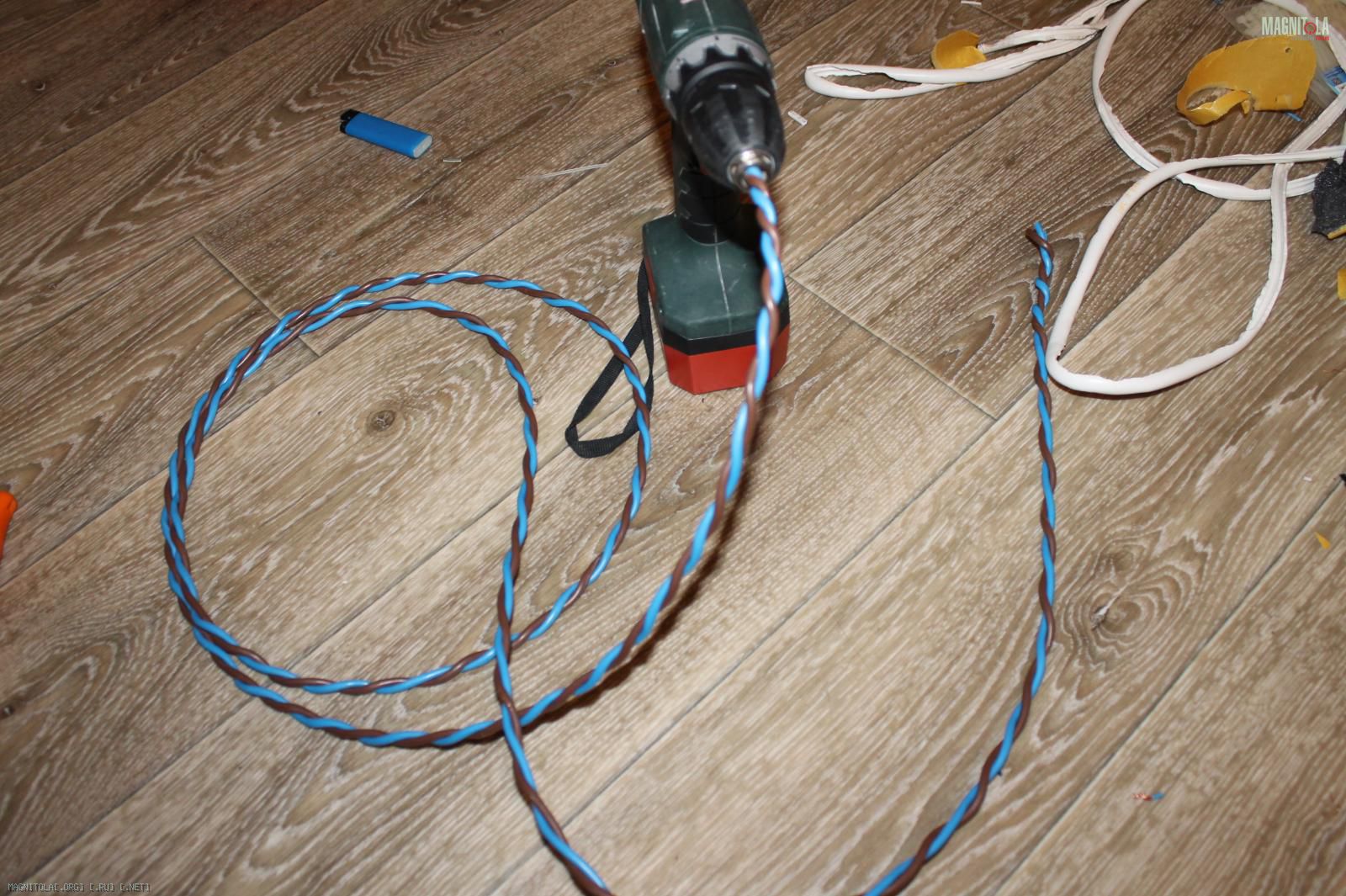

На трёх метрах провода изоляцию я снимал наверное пол часа, плюясь и матерясь. Реально дубовая, надрезать и тянуть провод не получается, приходилось аккуратно резать по всей длине! Дальше шуруповертом сплетаем в косу:
Вложение 991008Вложение 991010

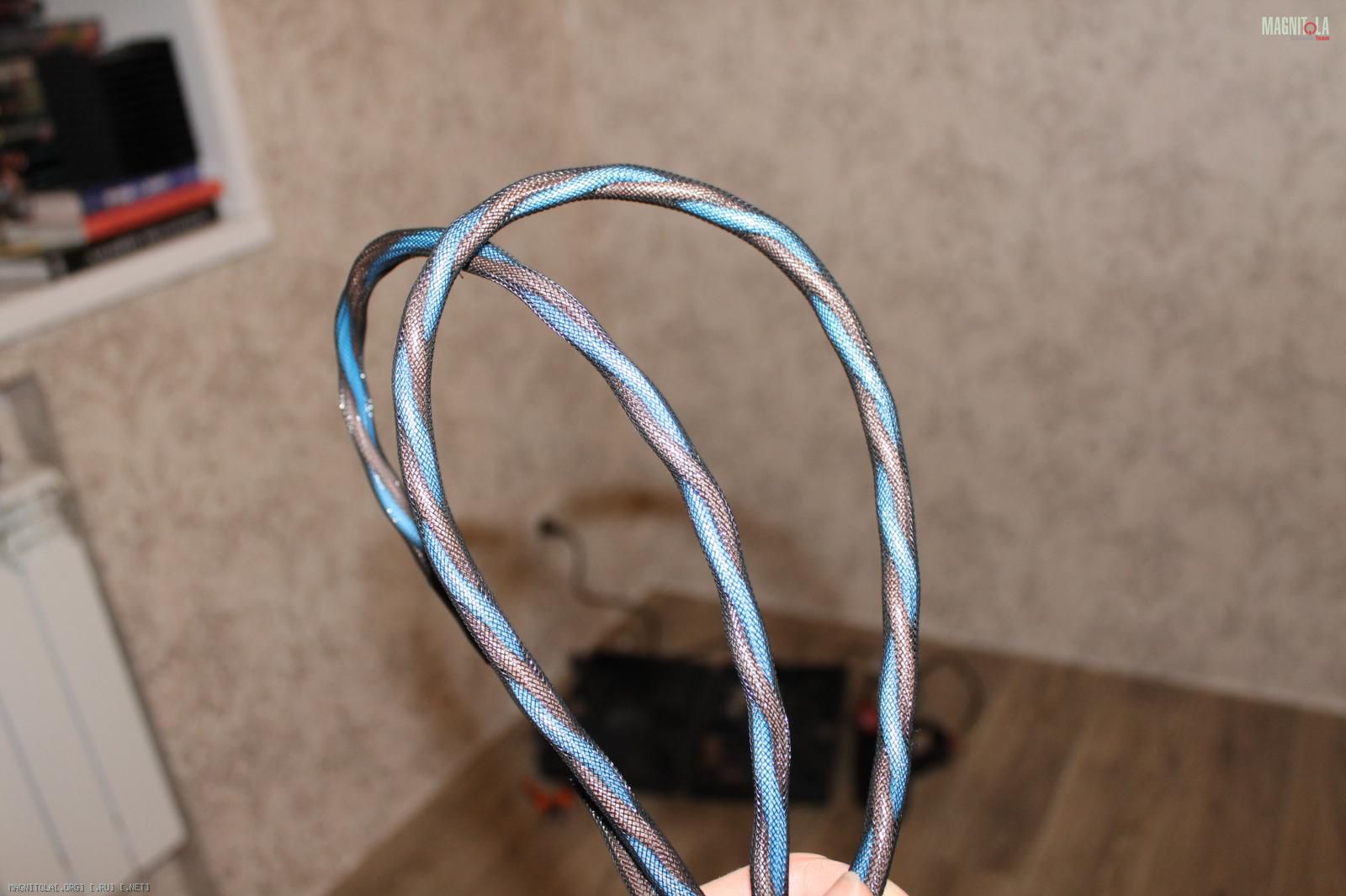

Ну и в змею конечно:
Вложение 991014
Теперь вобщем то все готово к тому, чтобы на выходных вернуть сиденья на место :good2: На зависть Костяну :D
