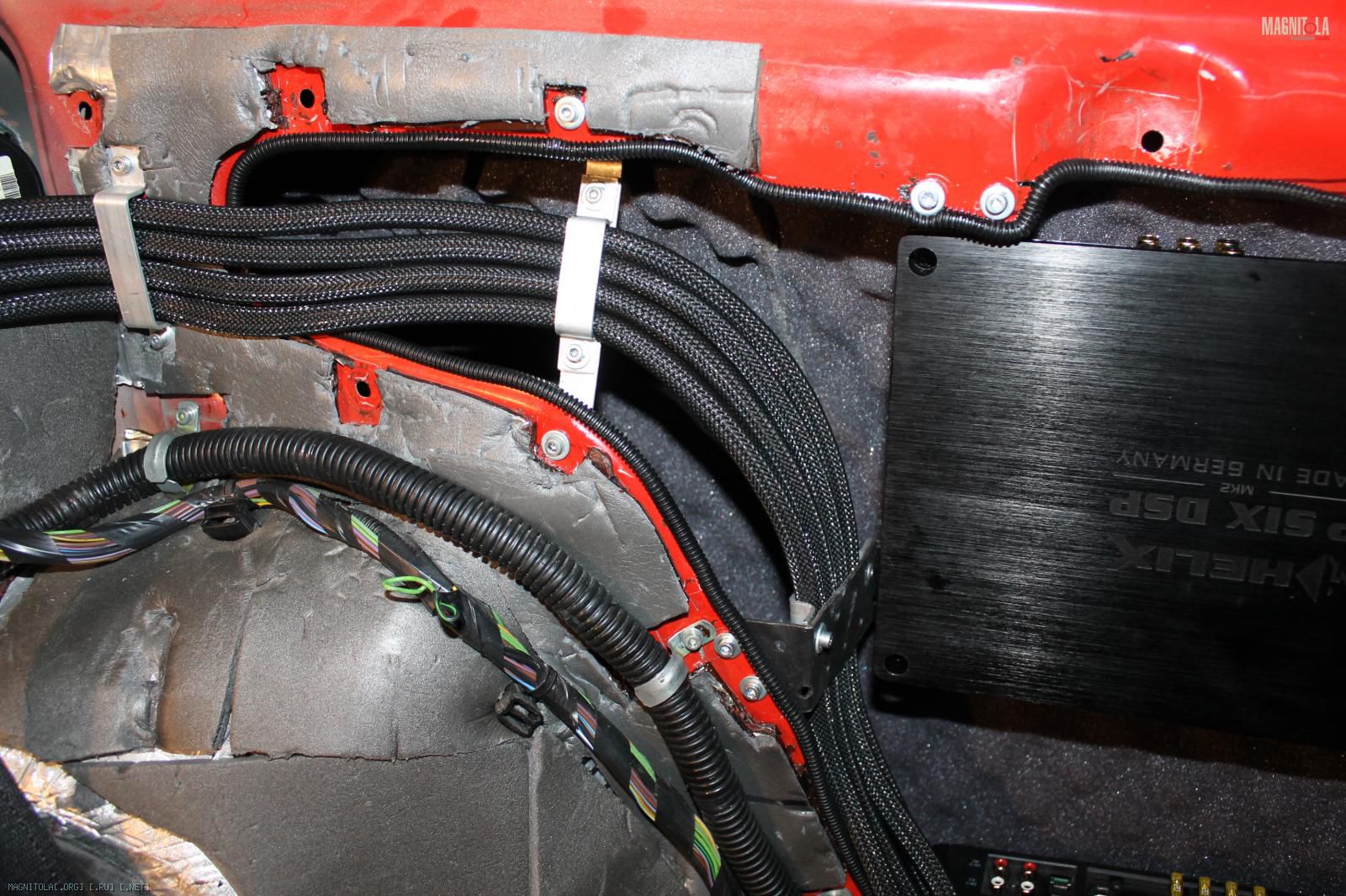

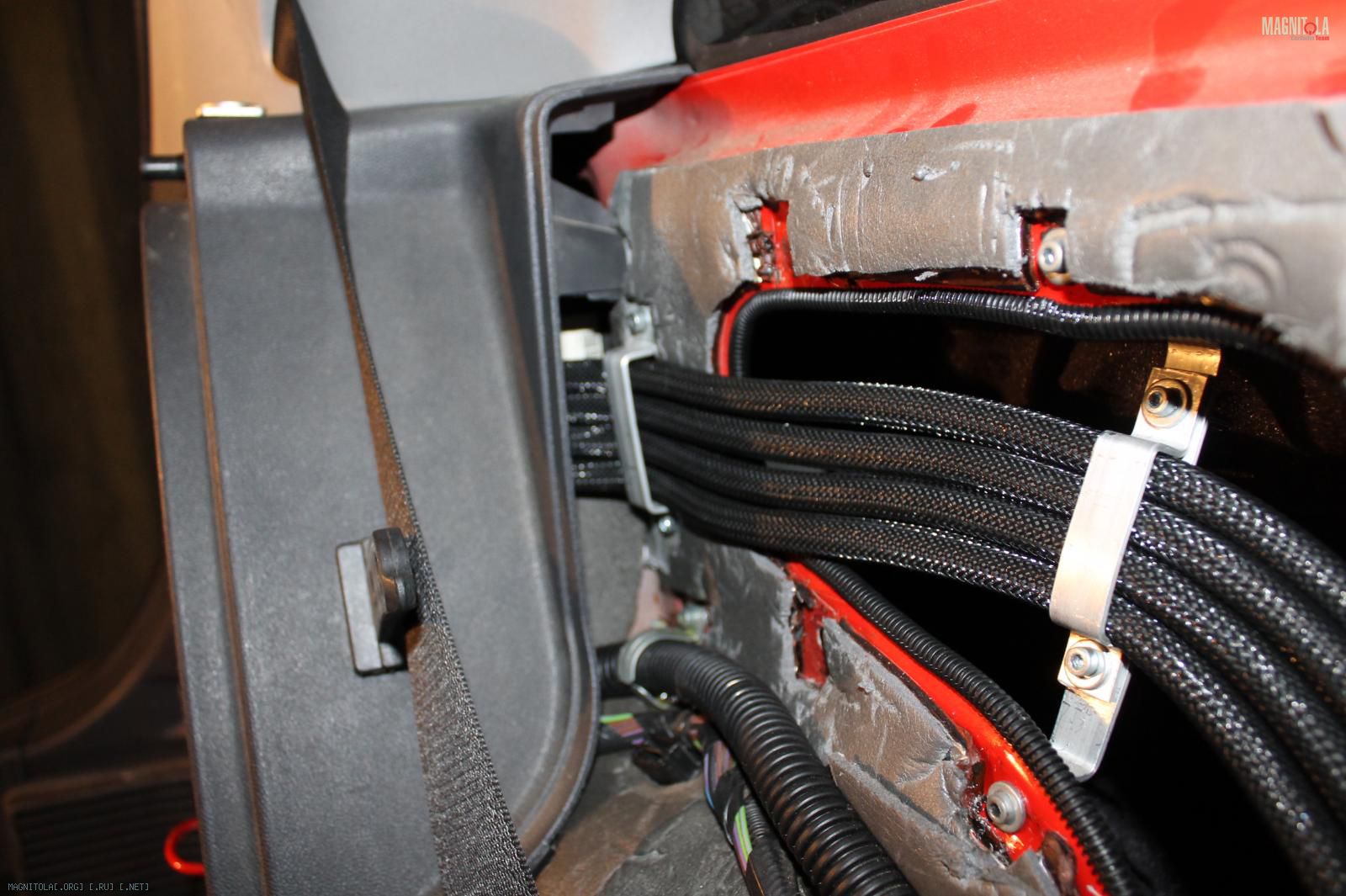

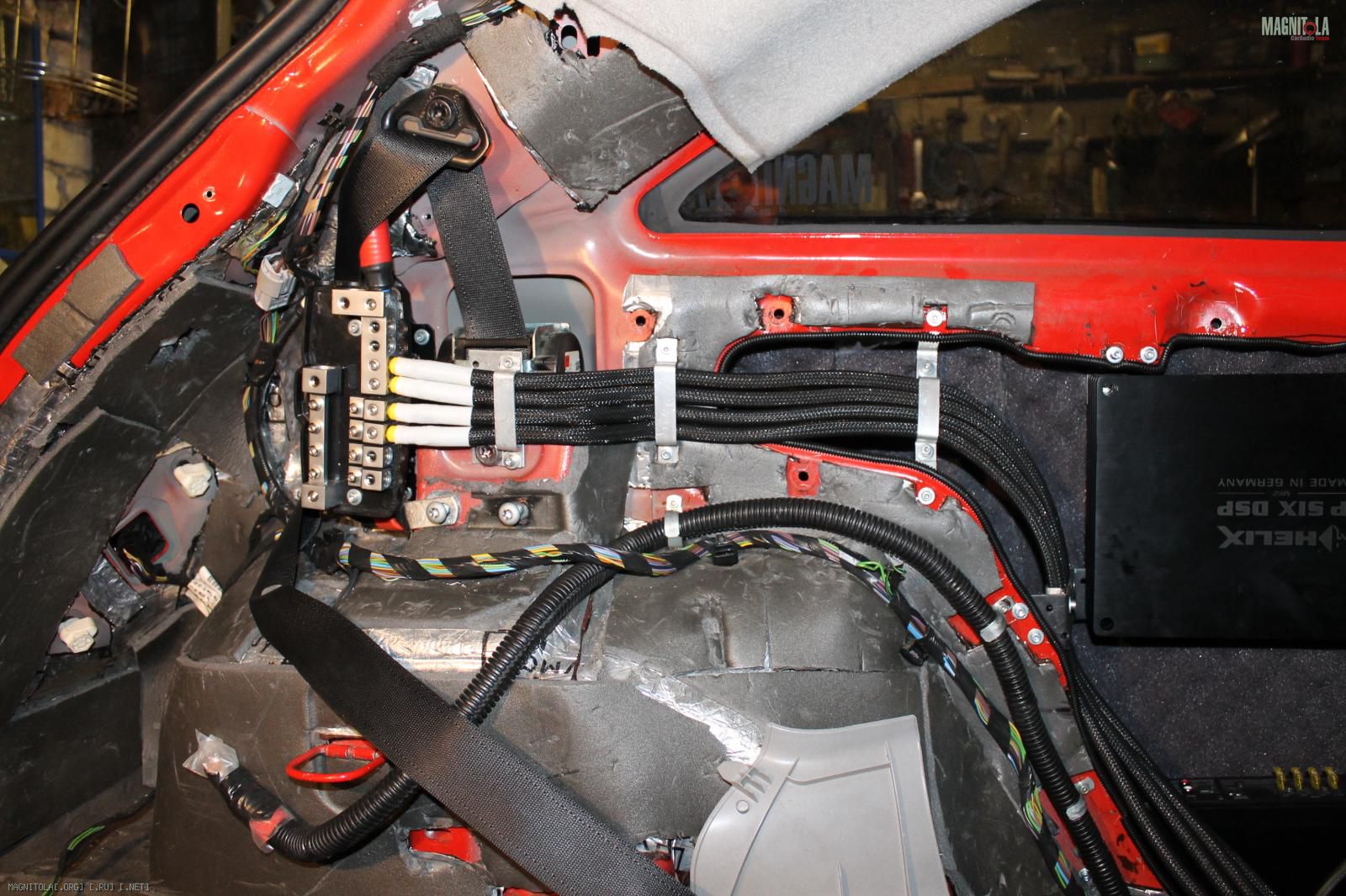

Сань, так в этом то и дело, что как смотрится люминь на черном кабеле мне понравилось гораздо больше:Цитата:
Сообщение от tigeross
Вложение 987324Вложение 987326Вложение 987328
Ну если слово "смотрится" вообще можно применить к скрытому монтажу проводки есличо Так то термуха на планки - самый колхозный из вариантов затемнить скобы, я их тупо мог бы покрасить в одной из своих малярок :D
Да, молярки у тебя что надо. Все норм Ром, продолжай работы:)Цитата:
Сообщение от Андреичъ
Эх мля. Что бы такого сделать, что бы не делать. Что бы кто бы не спросил.Цитата:
Сообщение от Андреичъ
Так то термоусадка защищает от порезов металлом. Хотя в данном случае это может быть и лишнее. Так как планки заводские с обработанным краем.
Но задуматься и вспомнить где у тебя кабель в одинарной защите стоит. А то скажут, что он у тебя сквозь металл проходит.
я думаю такого никому не придет в голову :eek: Прохождение сквозь метал предполагает прохождение через острые края, перпендикулярные кабелю. Здесь же плоскость планки прижимает кабель к плоскости кузова, по сути я могу хоть лезвием опасной бритвы прижать, главное плашмя есличоЦитата:
Сообщение от x-diz
ну просто после 2х лет в своем классе есть достаточно точное представление о границах разумной достаточности, выходить за которые просто не хочется, ибо не видно даже близко смысла этих поползновений. Да можно было в термуху одеть, да можно было покрасить, да можно было покрасить и в термуху одеть, можно было планки на 3Д принтере напечатать, можно было выточить из мрамора, а потом его в термуху одеть. Можно было столько дохрина действий с этими планками сделать, ограничено лишь фантазией. Но я же буду разбирать все ненужные предложения, которые лично я нахожу совершенно нерациональными и ЛИШНИМИ, простым вопросом "ЗАЧЕМ?". Ну просто реально, зачем?Цитата:
Сообщение от x-diz
Наверное, это больше от культуры производства. )))Цитата:
Сообщение от Андреичъ
На Автовазе то же видимо такого же мнения. )))
Во разорался то как)))Цитата:
Сообщение от Андреичъ
Андреич-это злопыхатели пытаются смуту в твоей мысли посеять
Майдановцы,блин)))
Итак, вчера состоялось такие первое включение системы, она еще не поёт, но совершенно точно на 95% окончательно скоммутирована!
Остановился я в прошлый раз на этом моменте, с него и продолжим:
Вложение 988540

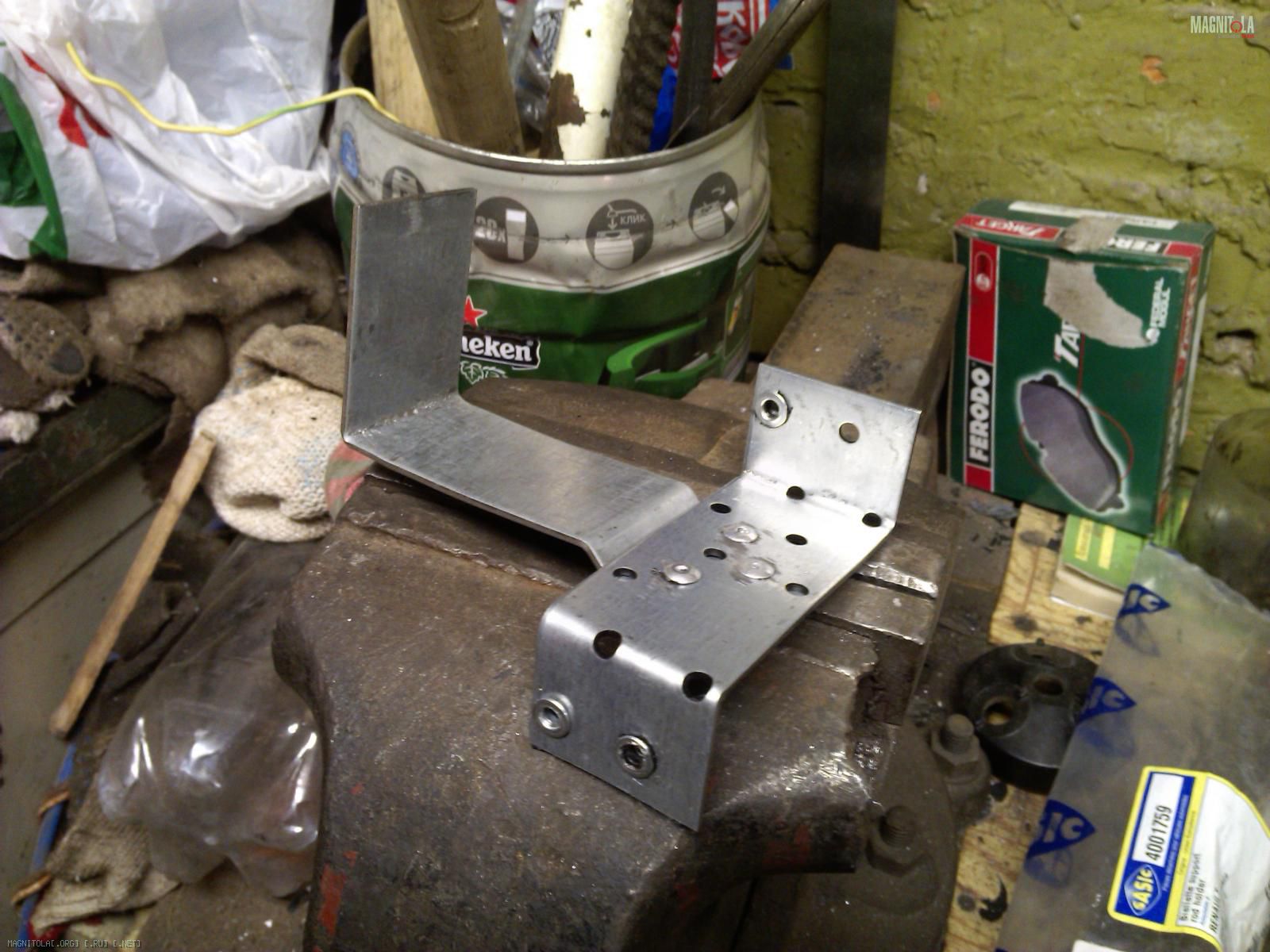

Силовые провода прошли через кронштейн, на котором висит ПСИХ, теперь ему предстоит пройти по кронштейну, на котором висит ПДИХ. А для этого его нужно было изменить, причем достаточно сильно. Вот один промежуточный вариант:
Вложение 988456

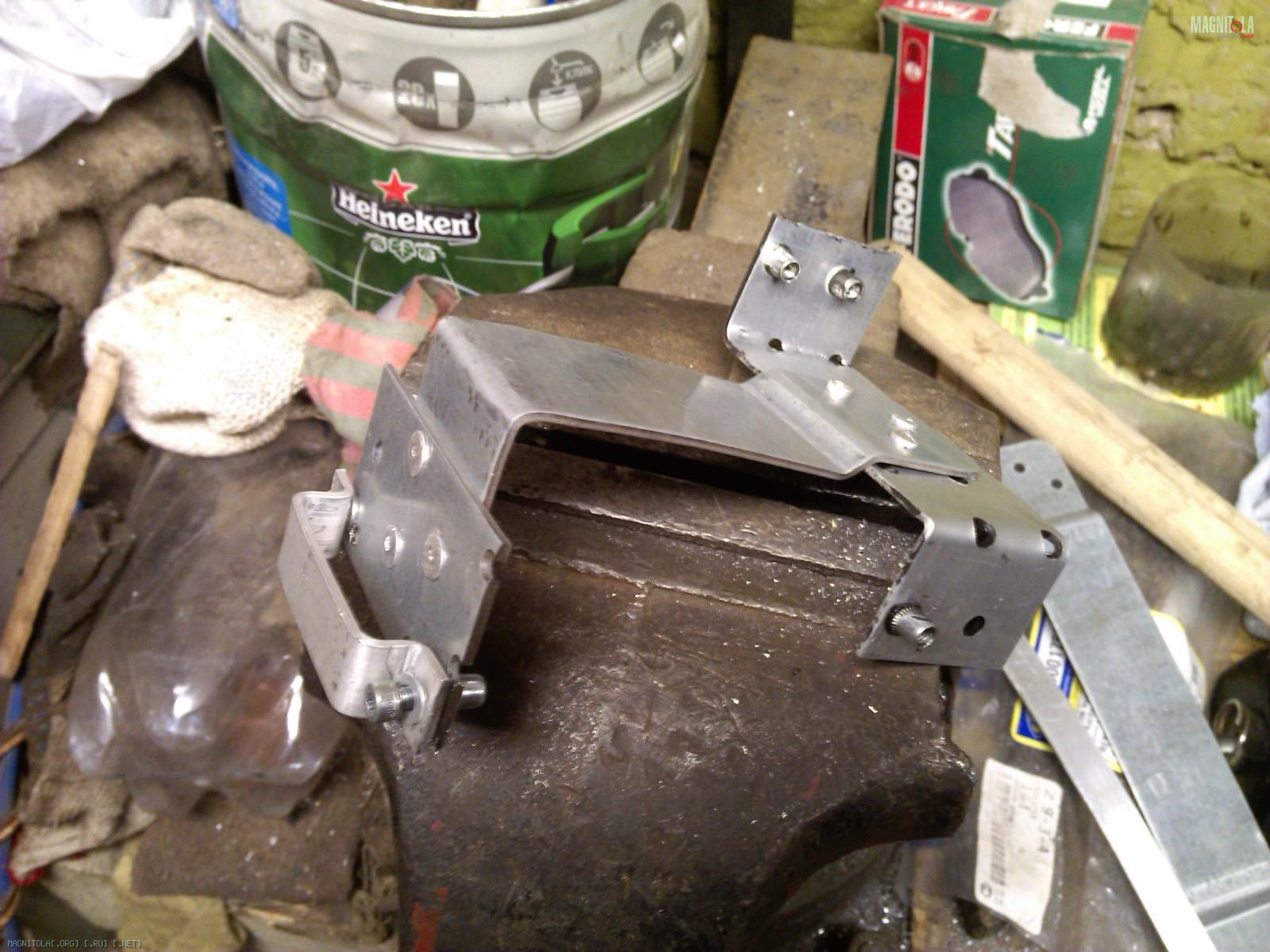

Вот второй вариант:
Вложение 988458

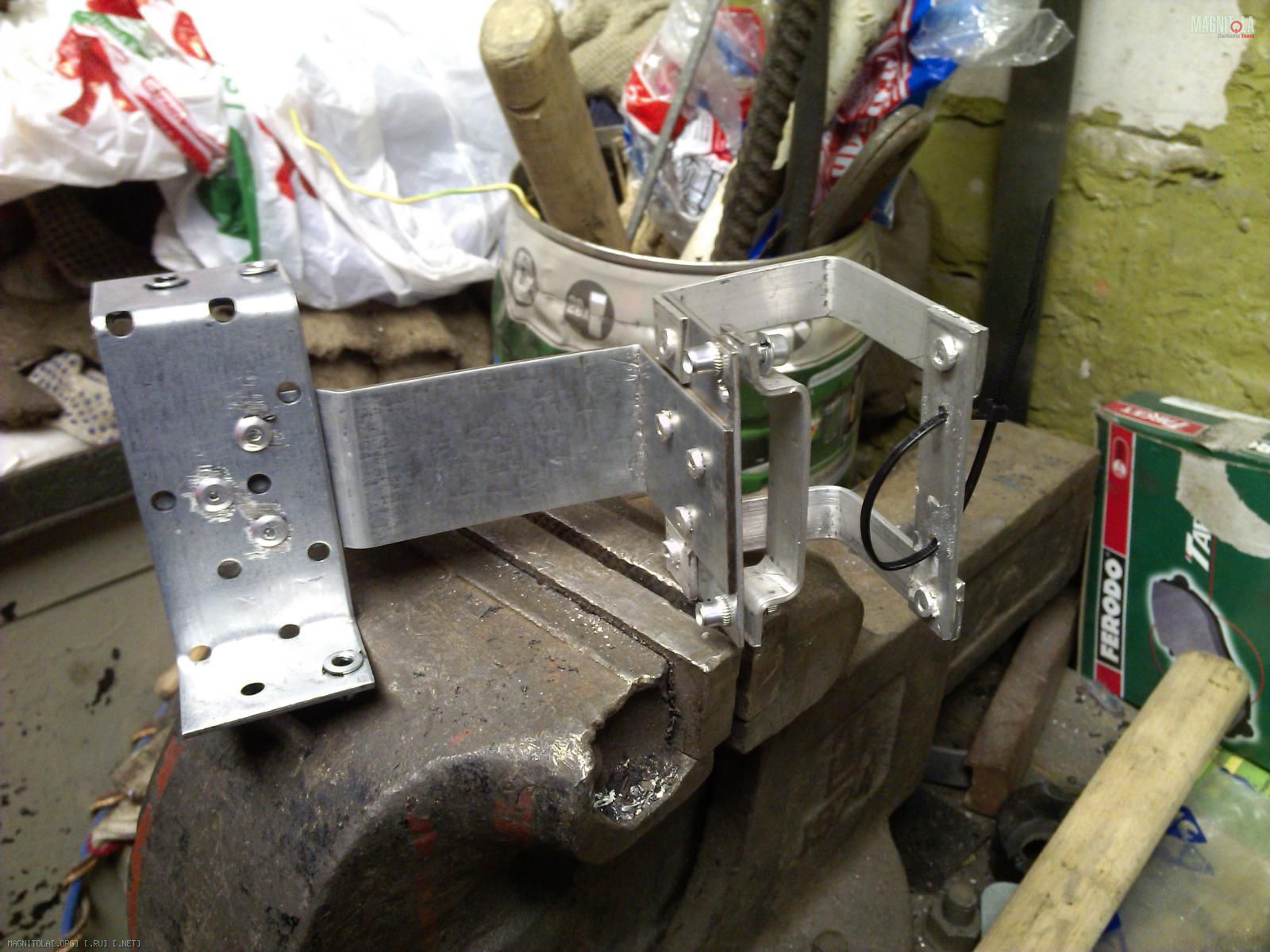

Было их еще несколько, самый причудливый из который был 3х-ярусным и выглядел вот так:
Вложение 988460

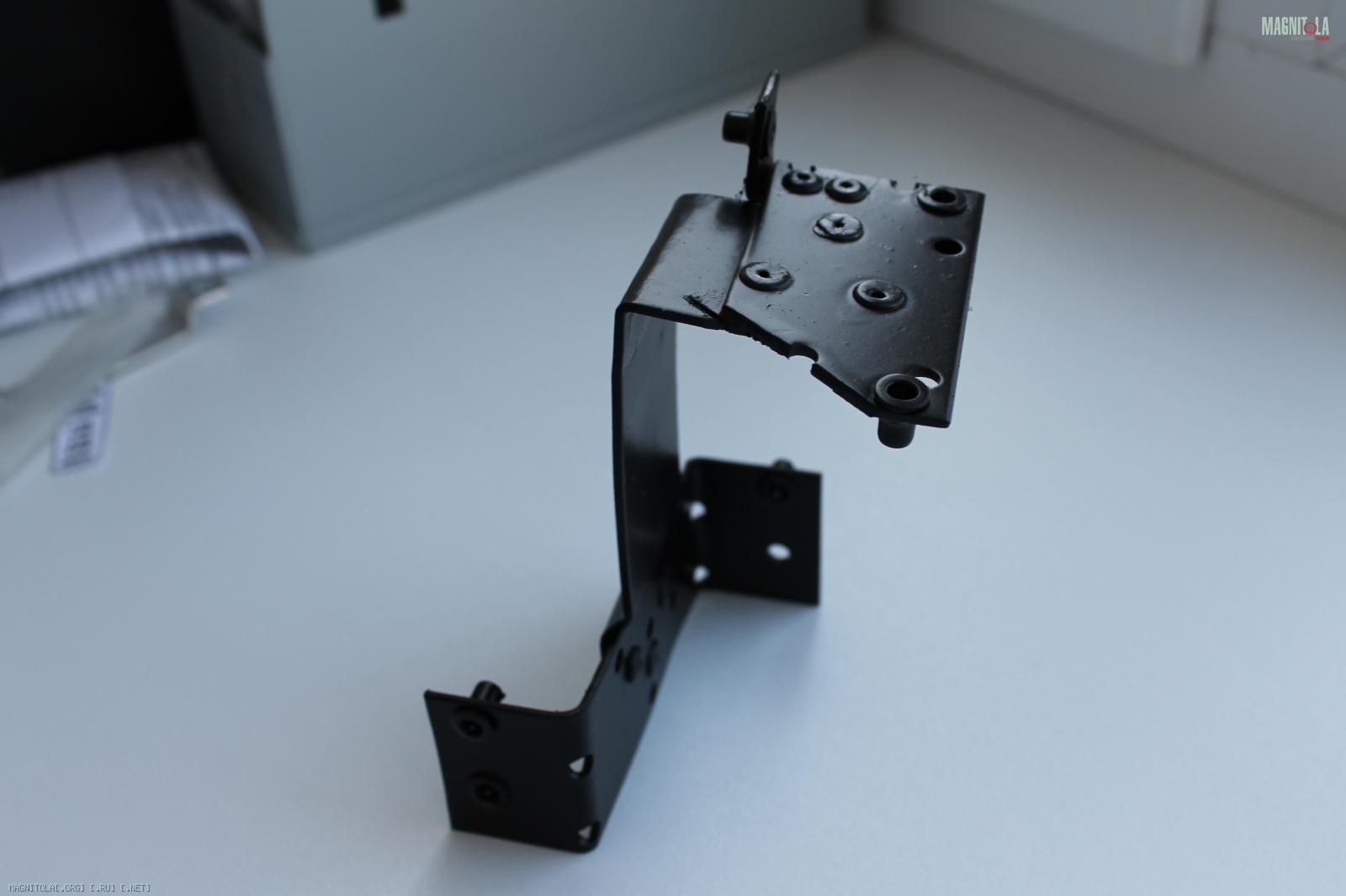

Однако финальный вариант стал самым лаконичным, вот его фотка после малярки у соседей:
Вложение 988462

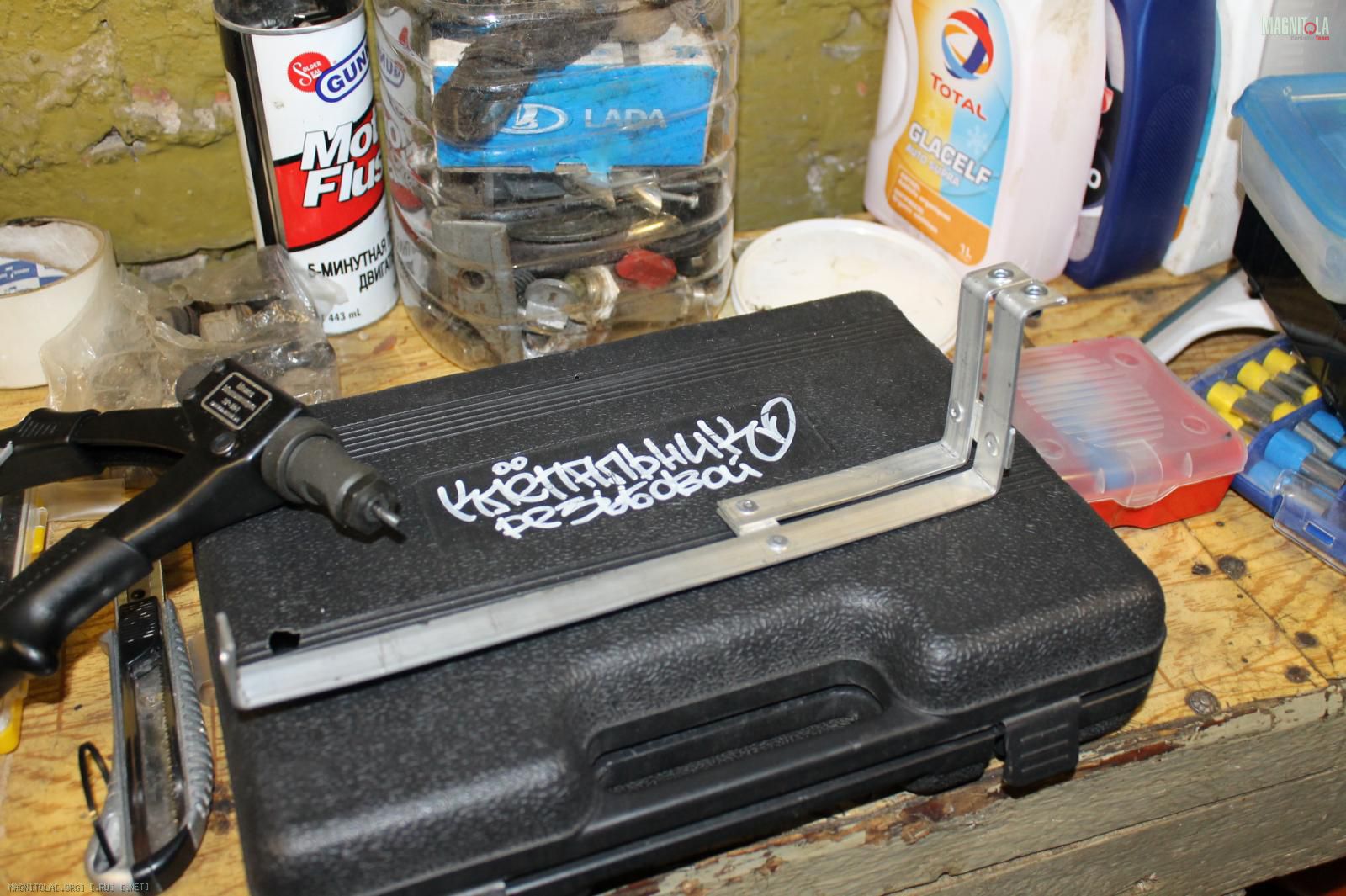

Помимо места, но котором будет располагаться прижимная планка, о которых мы как раз много говорили выше, у енго есть одно винтовое ухо, к нему будет крепиться один конец вот такой загогулины, которая все также клепается из алюминиевых планок:
Вложение 988464

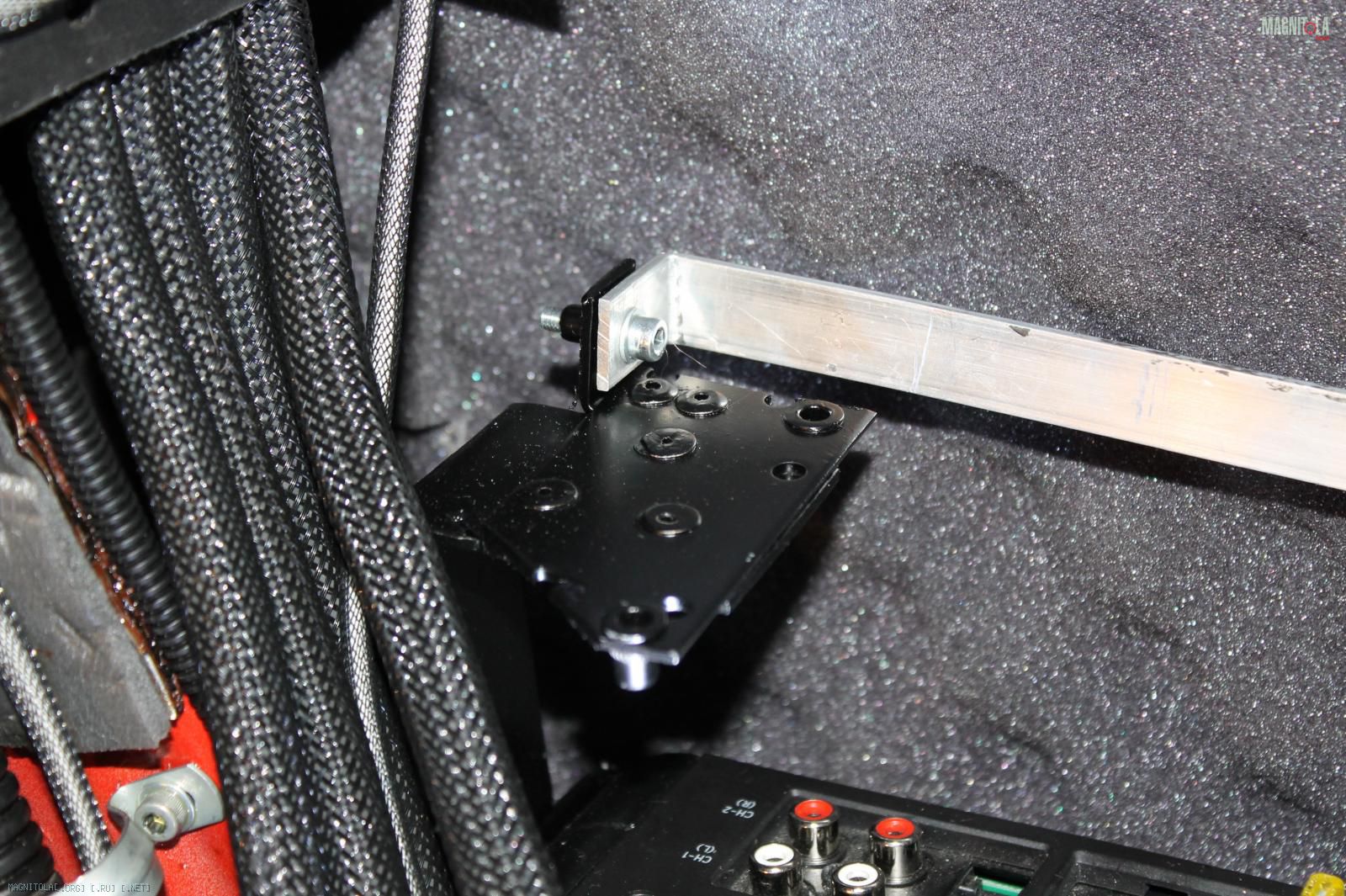

Крепится она так:
Вложение 988472

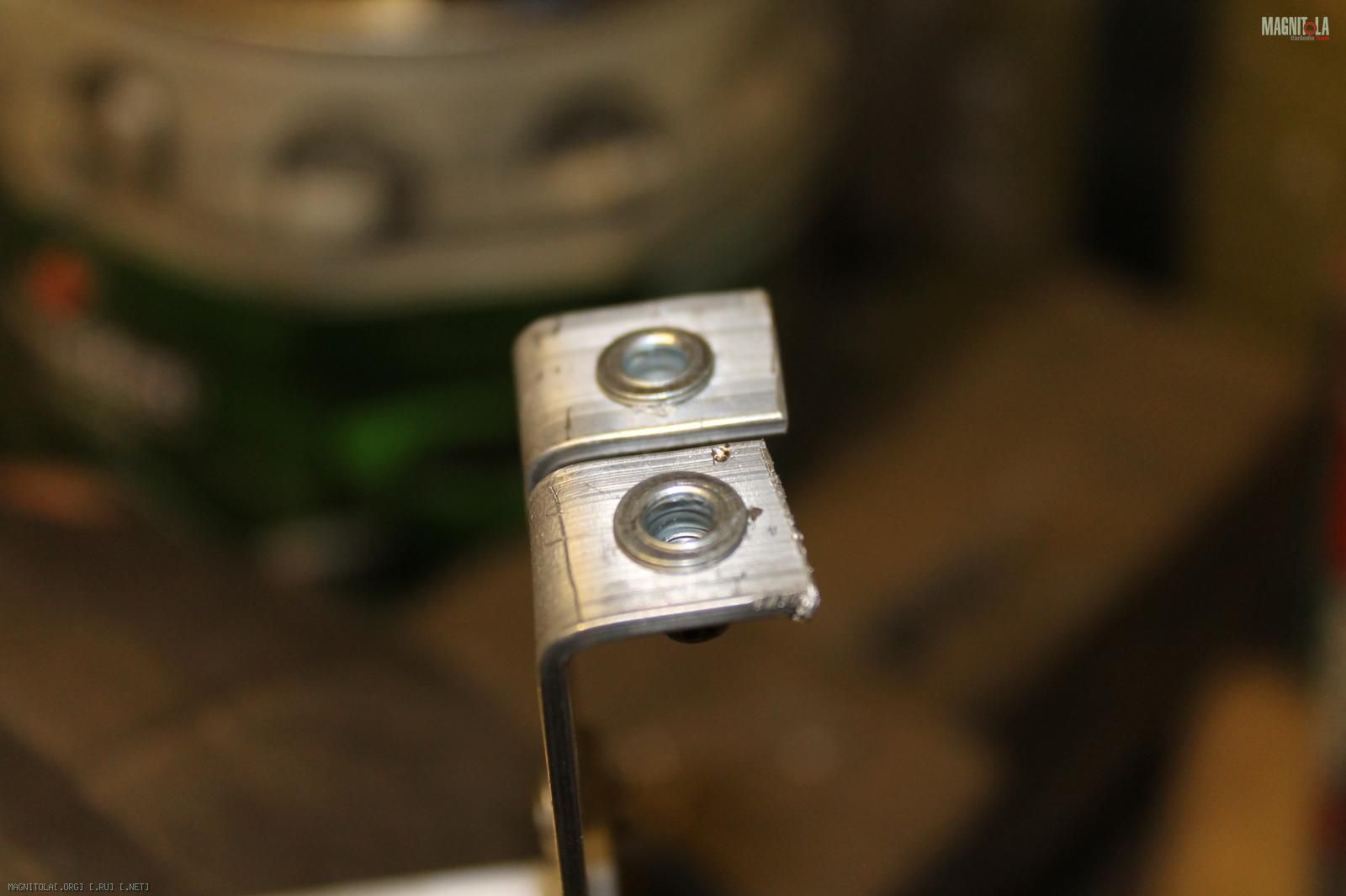

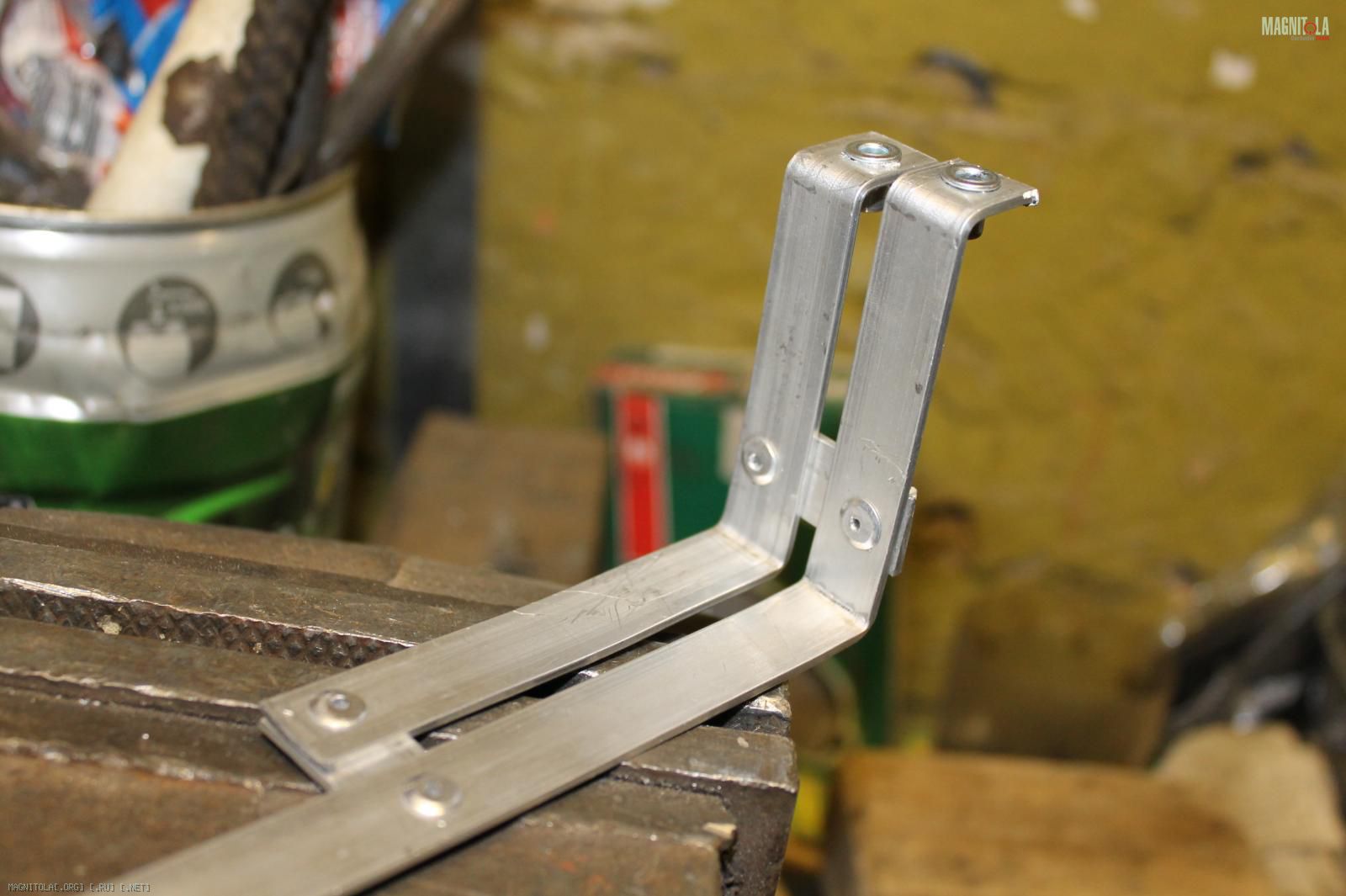

На другом её конце резьбовые клепки, для крепления к кузову
Вложение 988466Вложение 988468

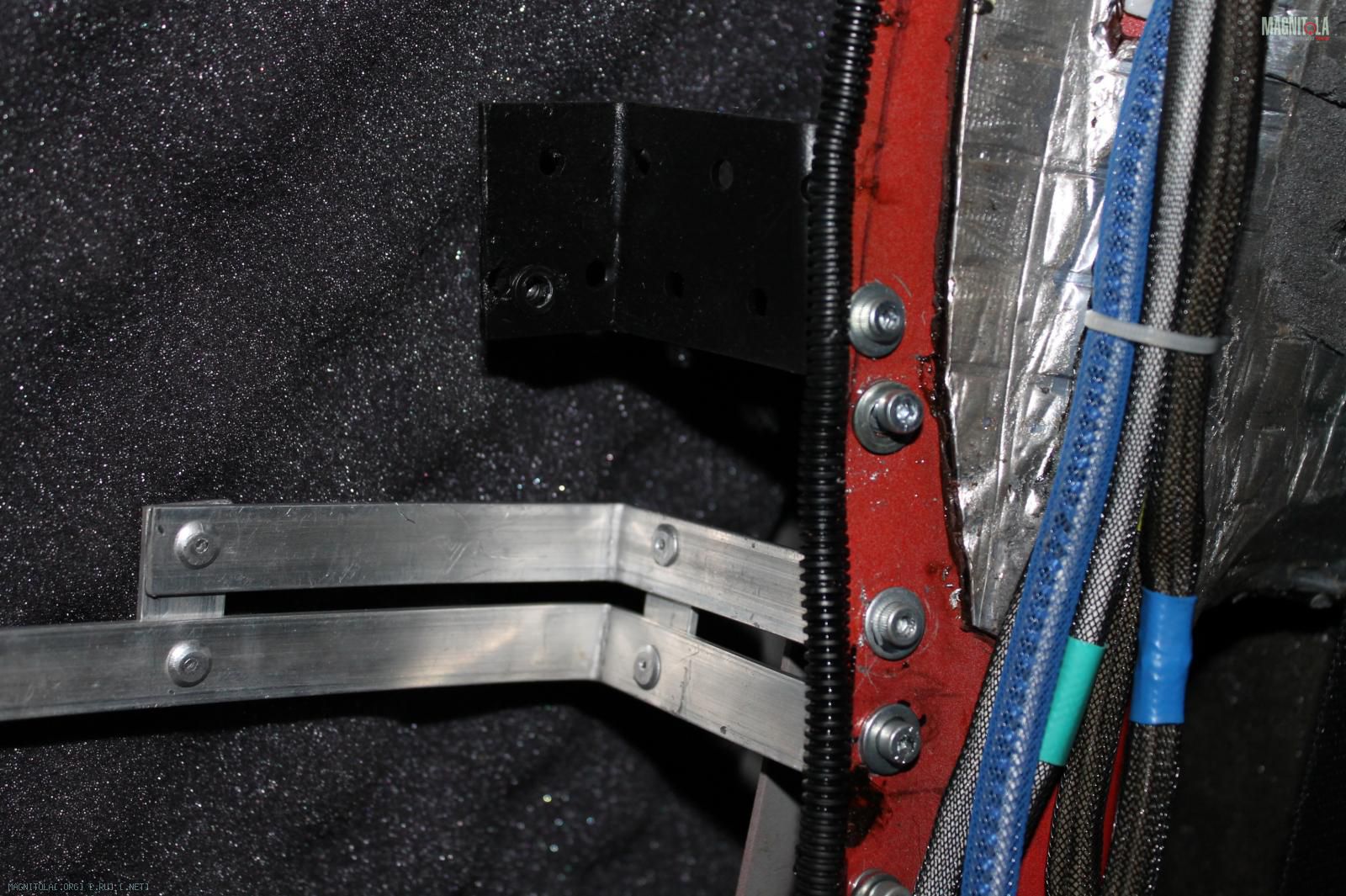

Соответственно вот так:
Вложение 988470

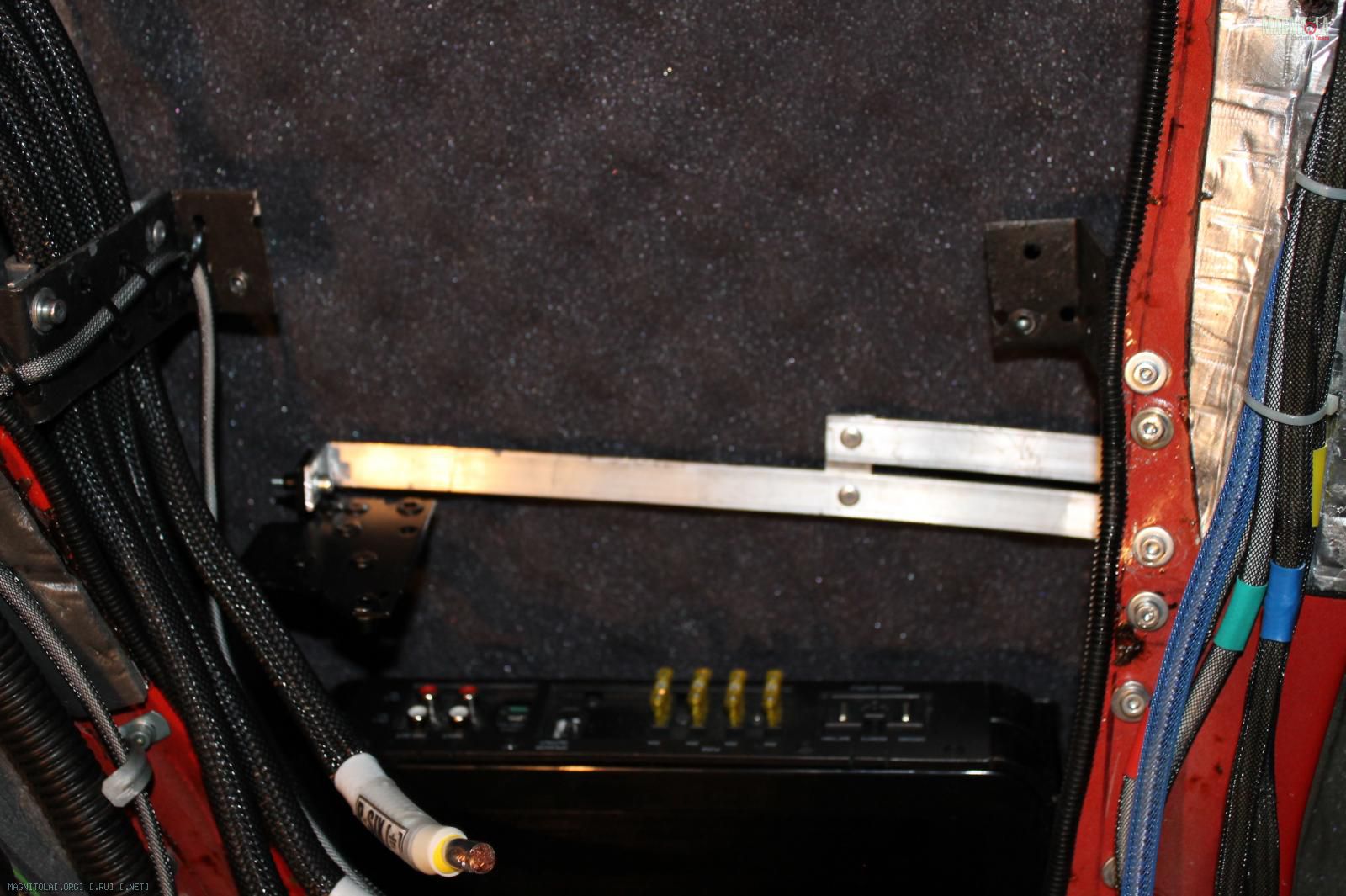

Эта штука будет служить основой для крепления акустических проводов.
Вложение 988474

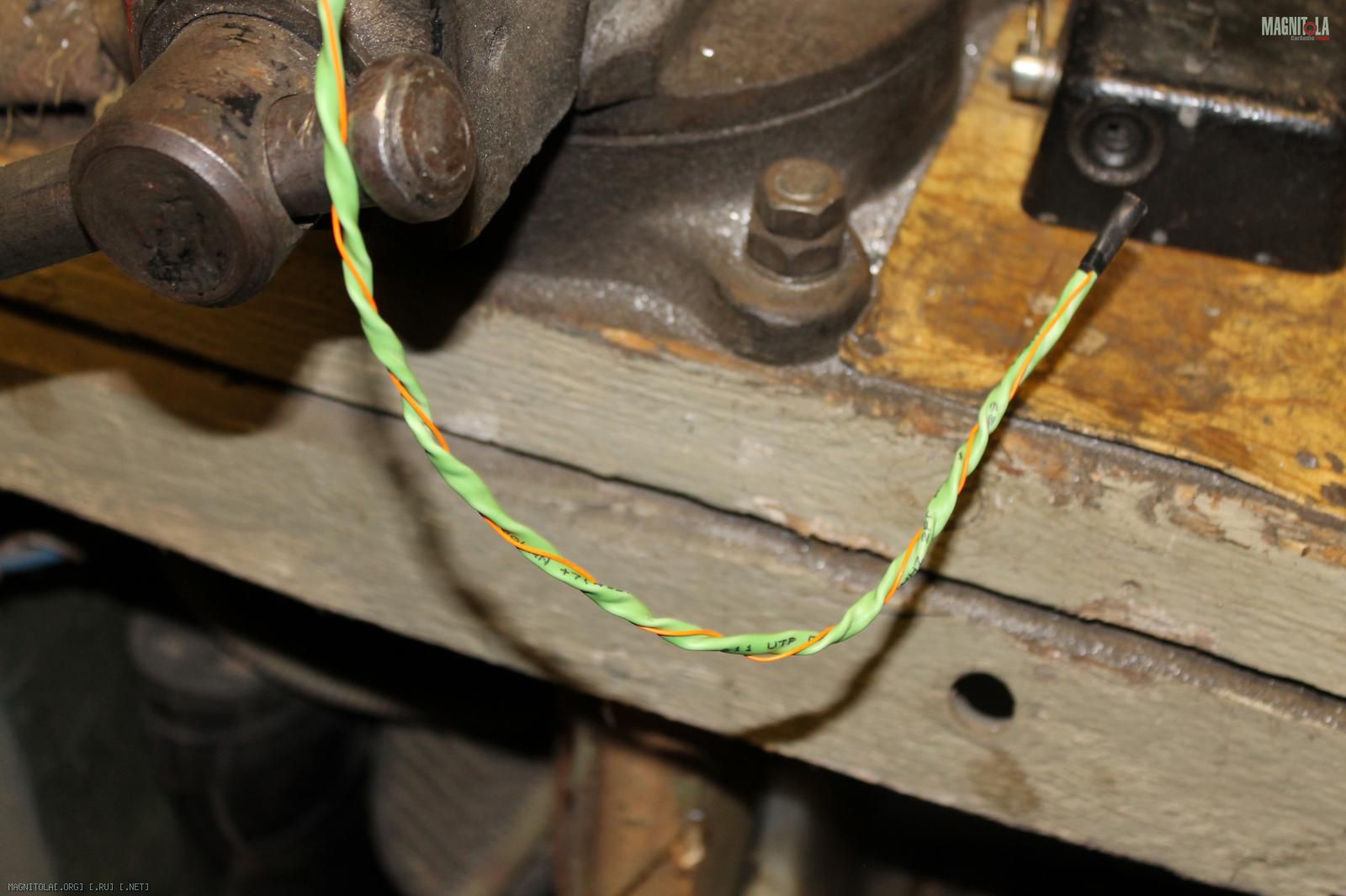

Дополняем конструкцию недостающими проводами. Это кабель управления процом:
Вложение 988476

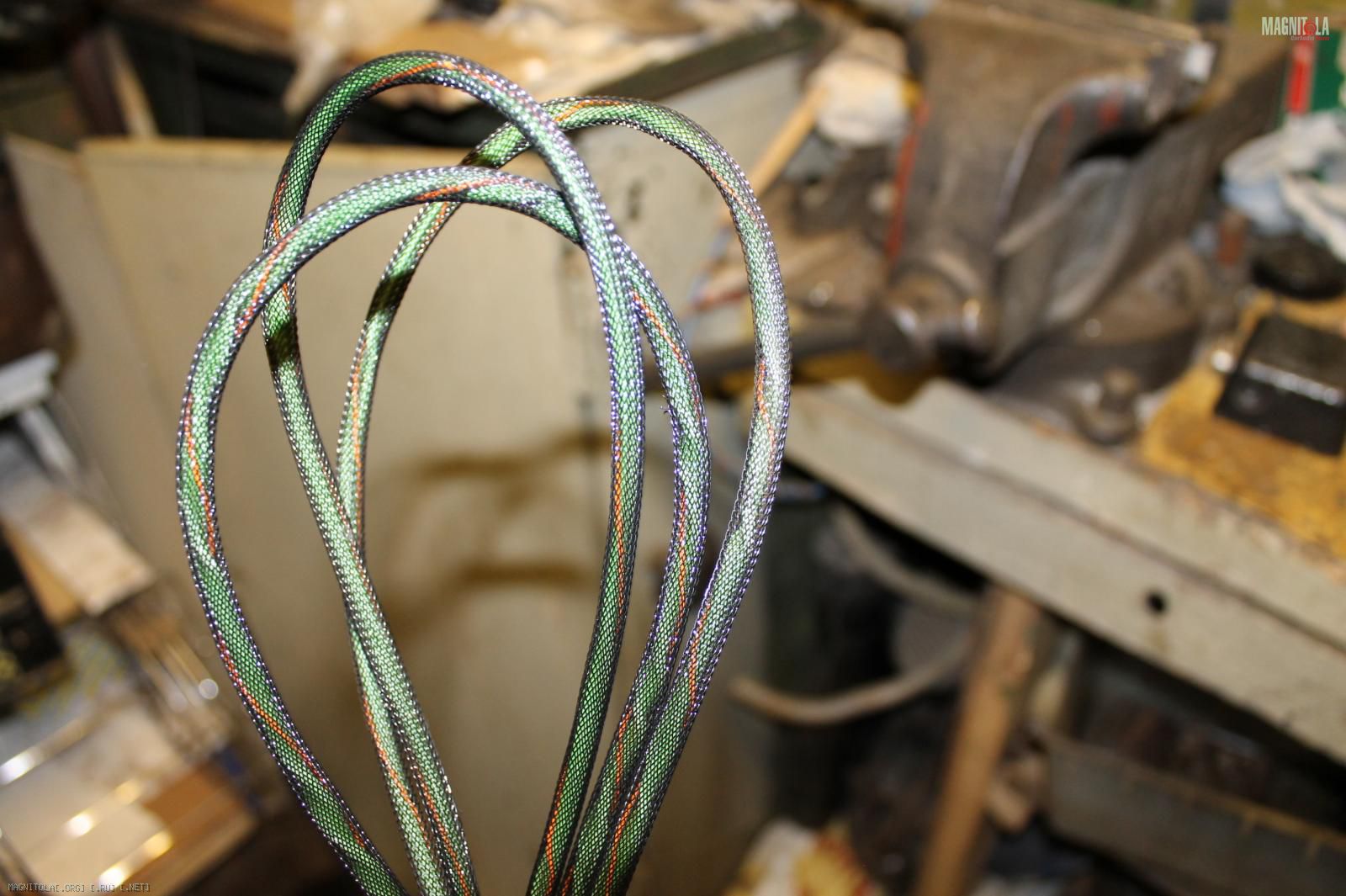

Для него нужно 5 жил, поэтому к найденной в гараже 4-жильной витой паре добавляем еще одну жилу и скручиваем их вместе с помощью шуруповерта. По итогу одеваем в змею:
Вложение 988478

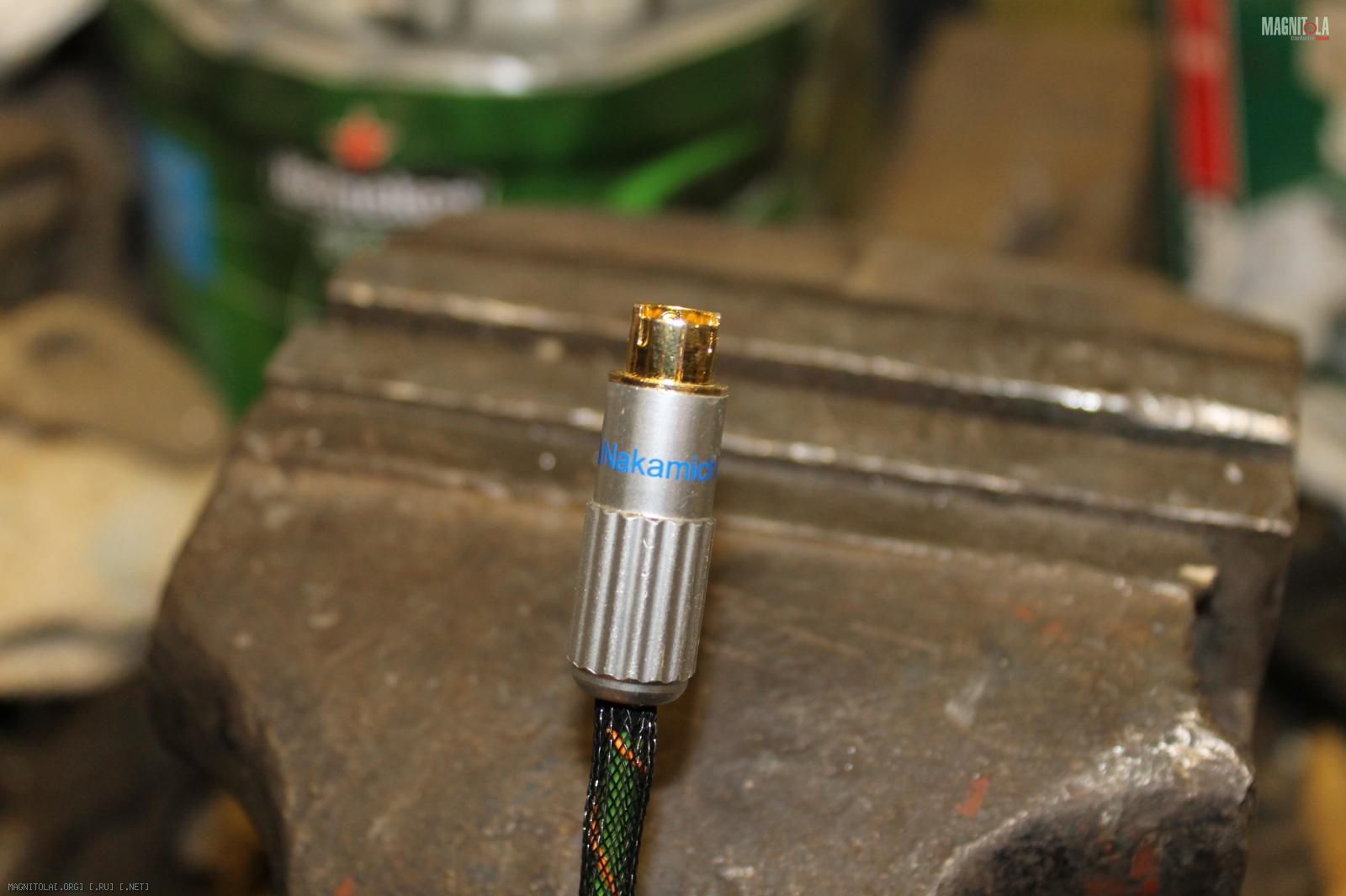

И распаиваем наконечник
Вложение 988480Вложение 988482

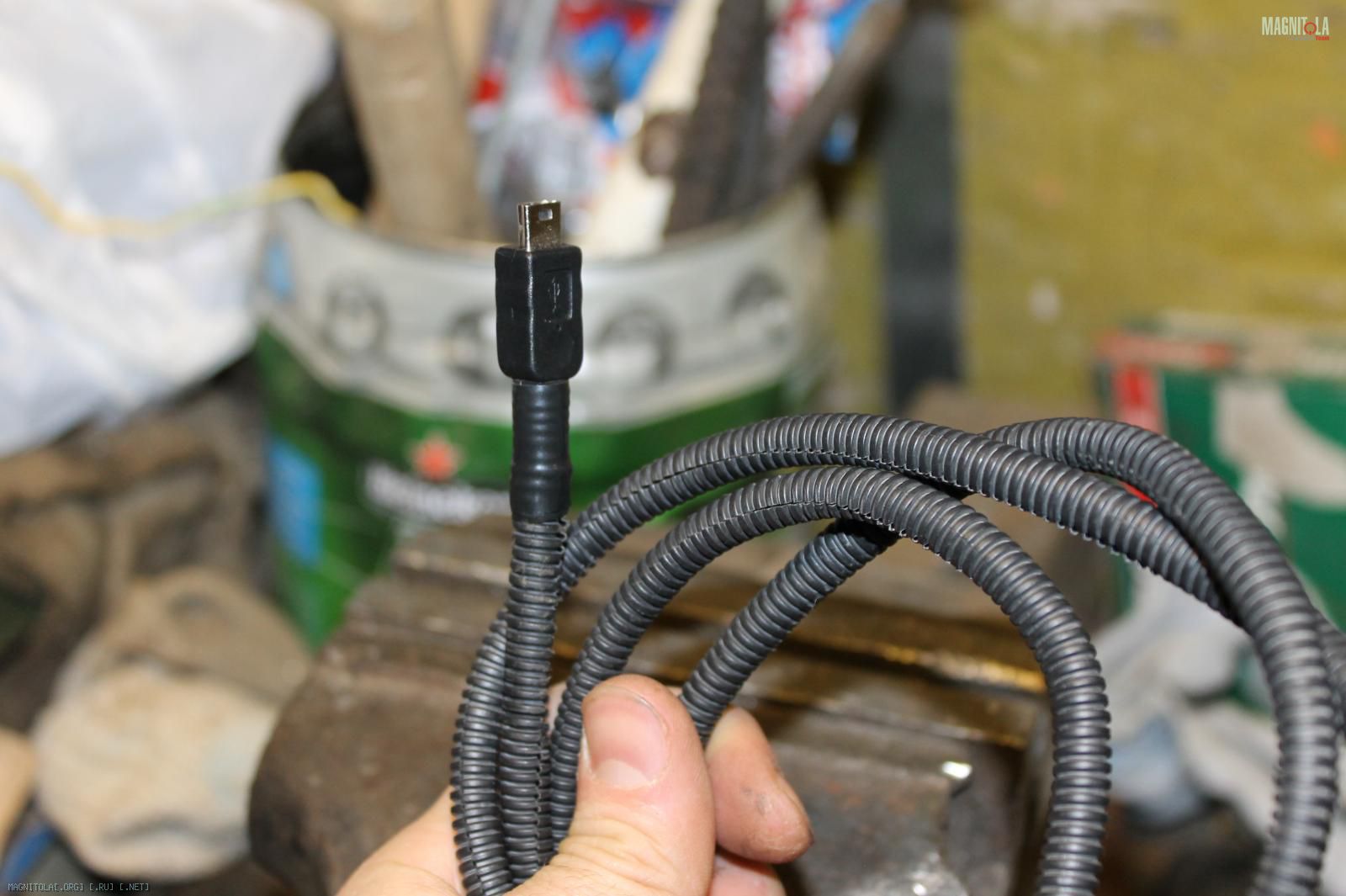

Также добавляем настроечный усб-кабель. В змею его засунуть проблематично, поэтому используем тонкую разрезную гофру:
Вложение 988484

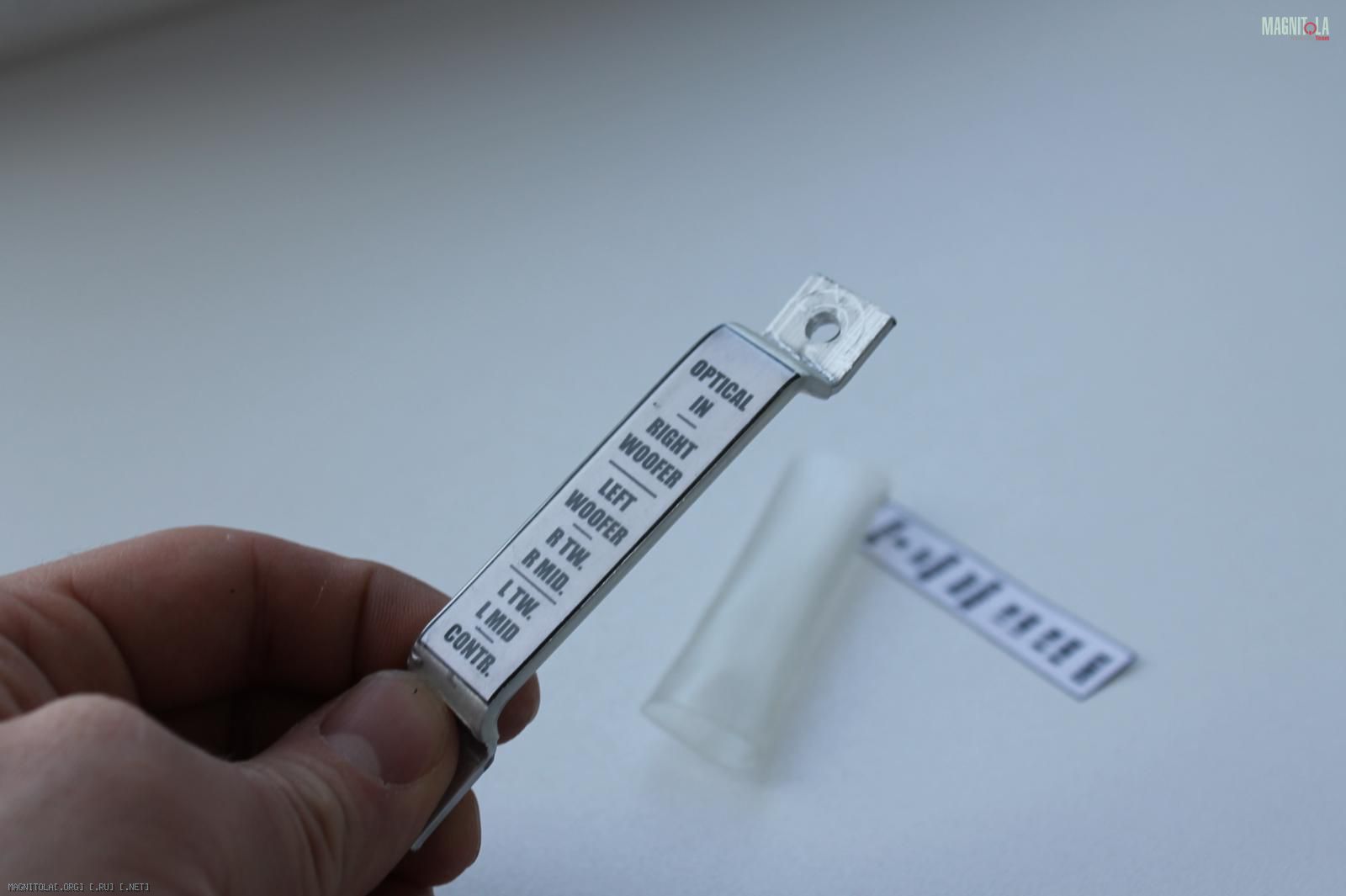

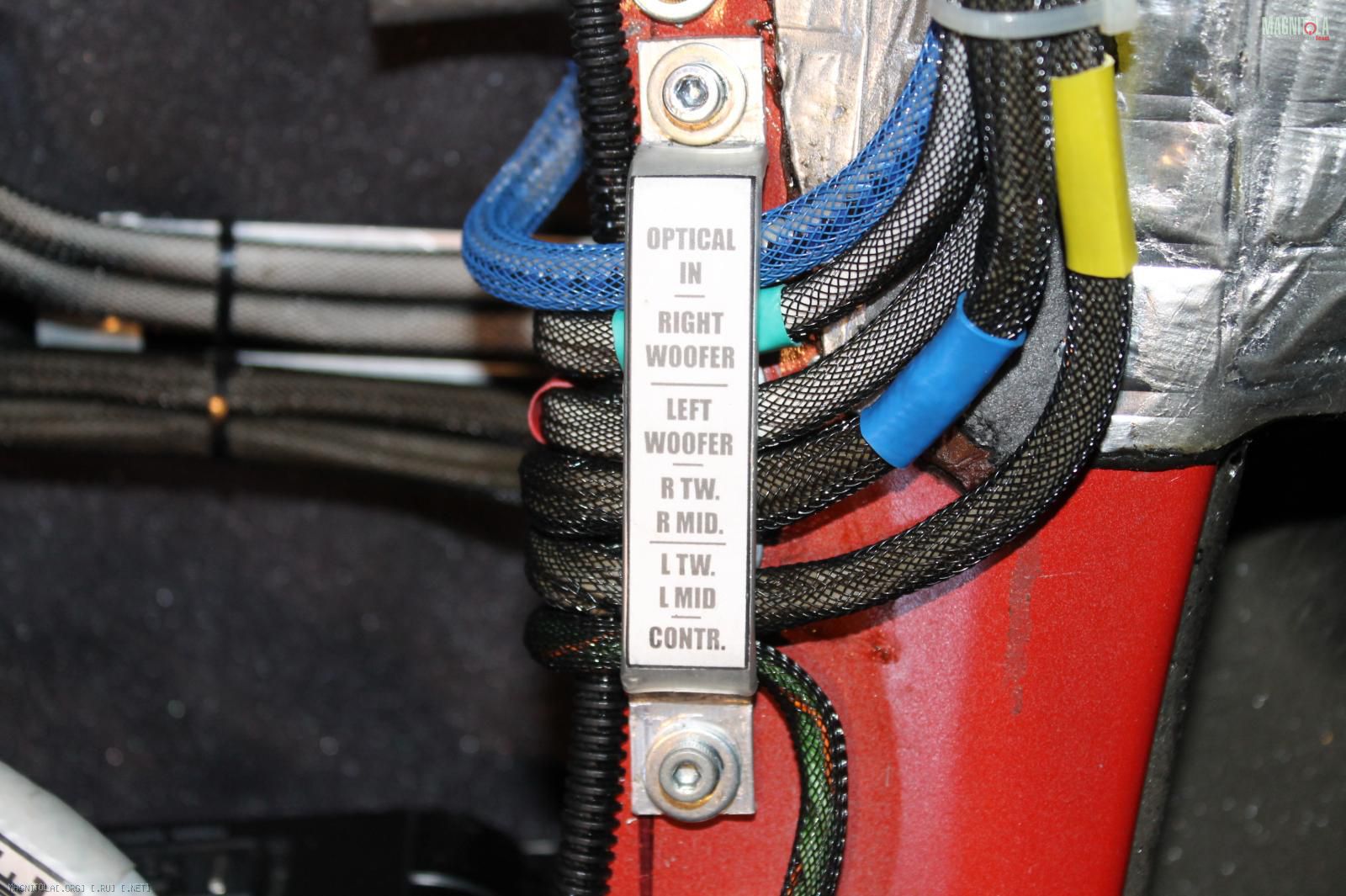

Т.к. под одной планкой в одном месте теперь должно было проходить 8 различных проводов, включая акустические, оптику и управление, одну планочку я промаркировал с помощью бумажки и прозрачной термухи:
Вложение 988486
Выглядит это так:
Вложение 988488

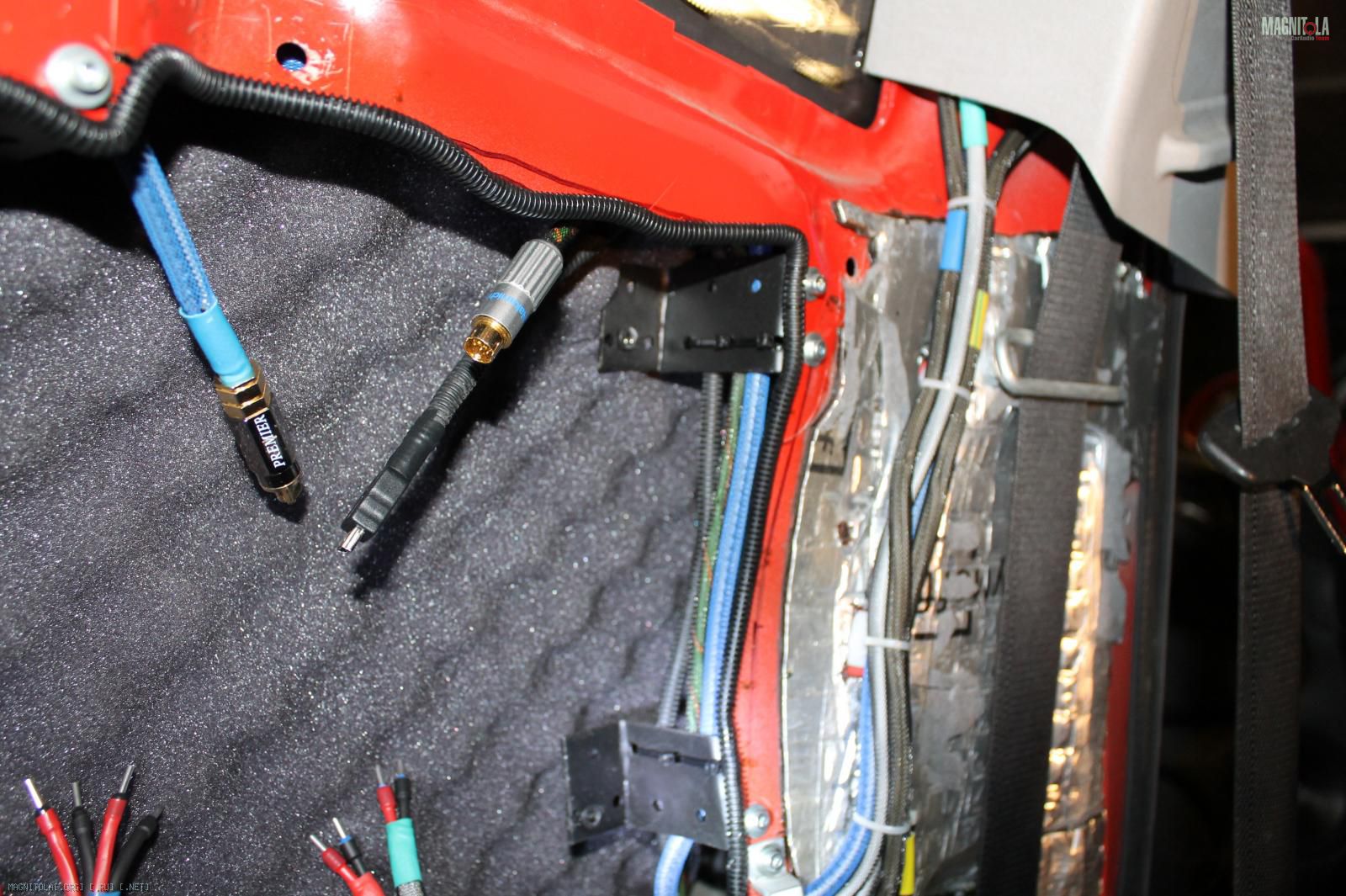

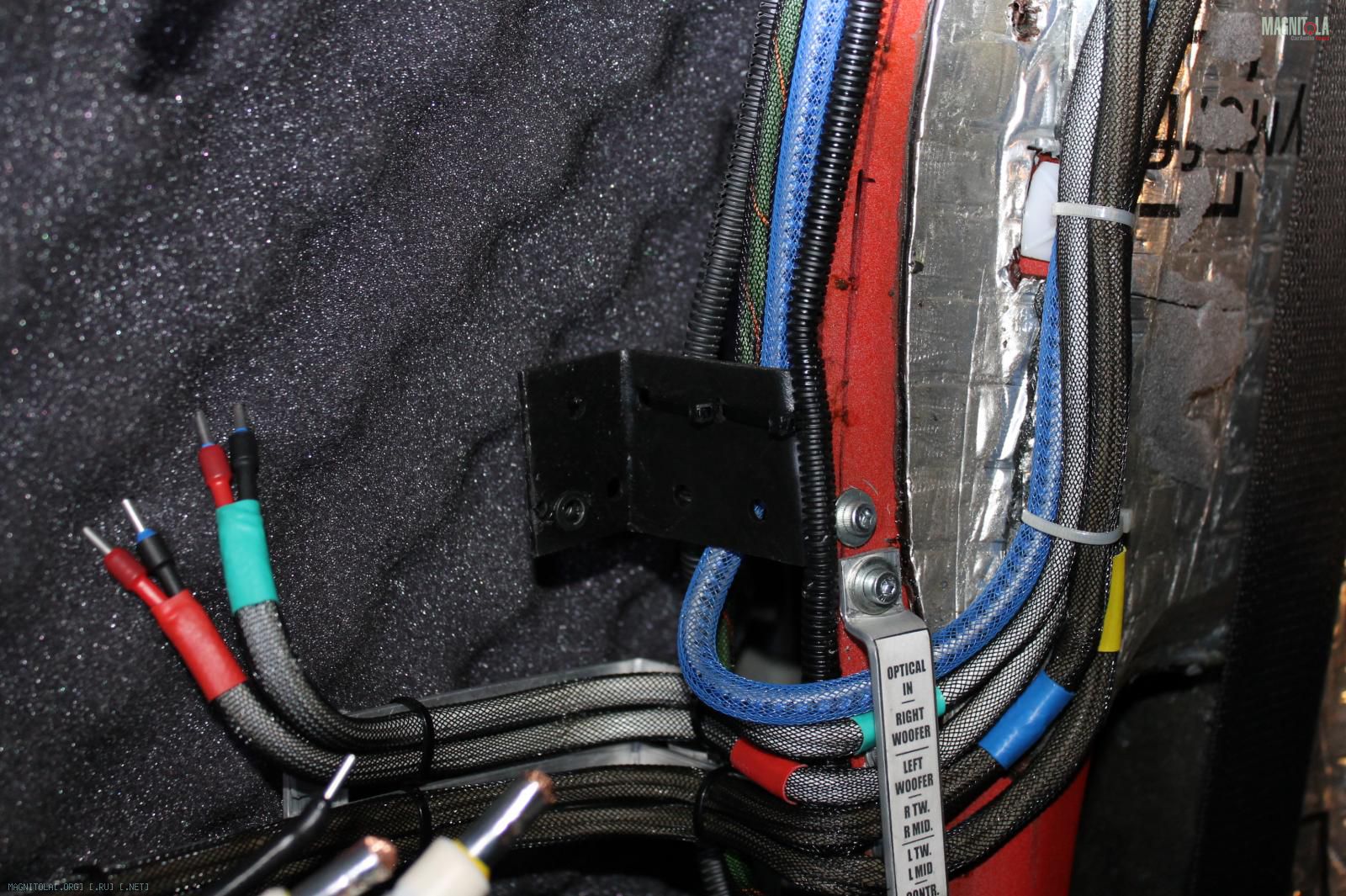

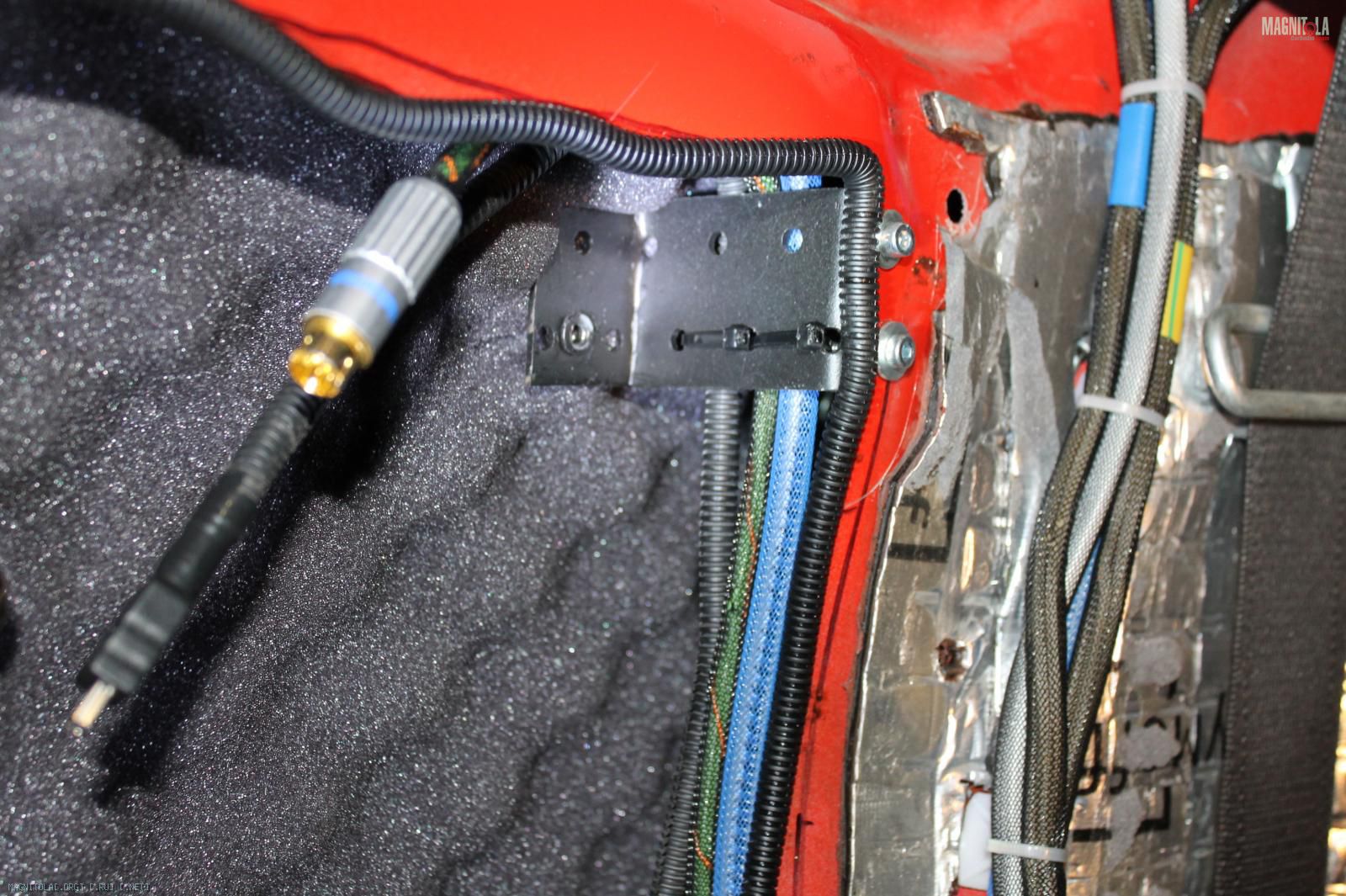

Вверх пошли оптика, контрол и дата, крепясь хомутами на кронштейнах ПСИХа:
Вложение 988490Вложение 988492Вложение 988494

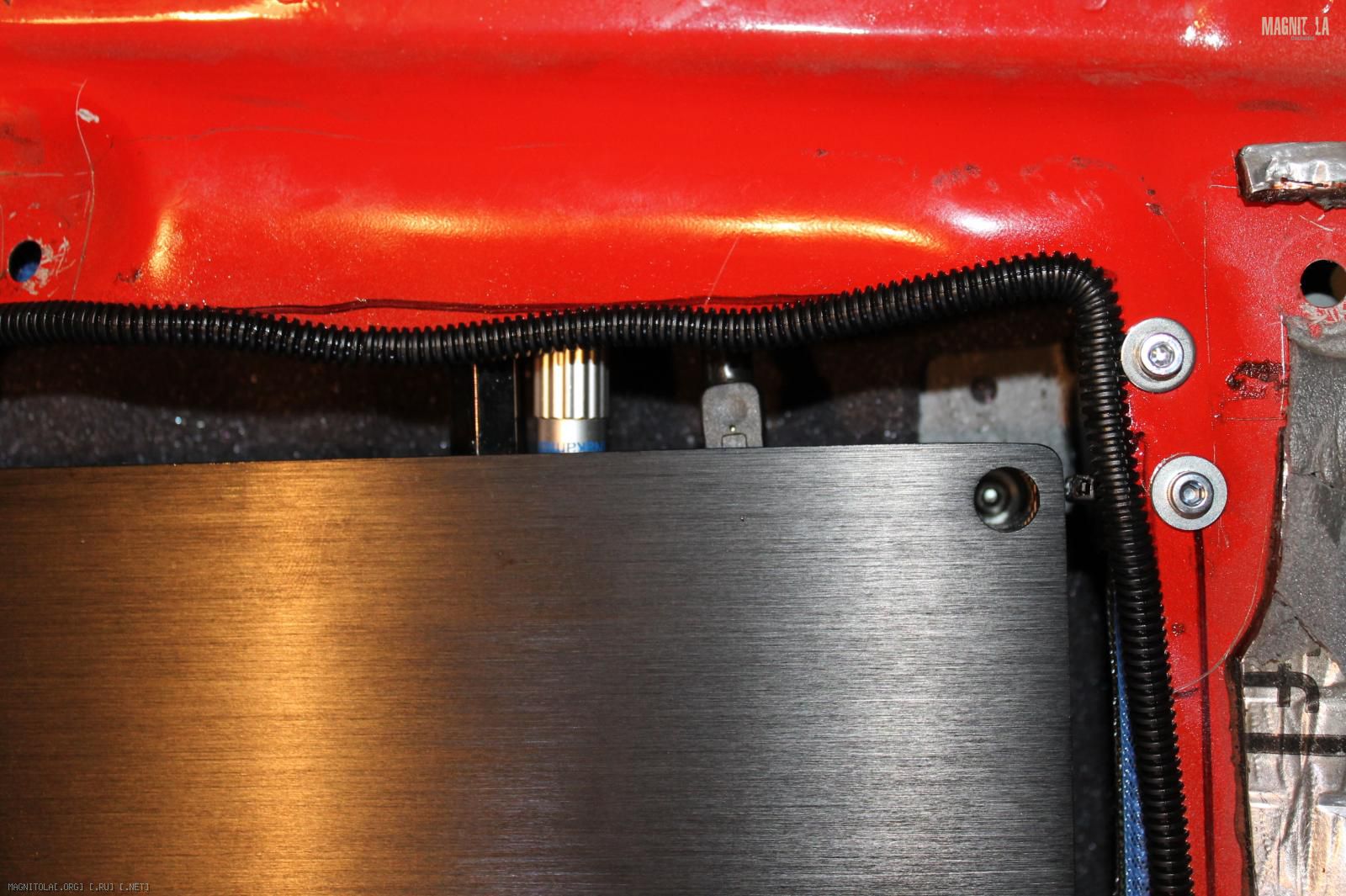

С установленным ПСИХом их почти не видно:
Вложение 988532

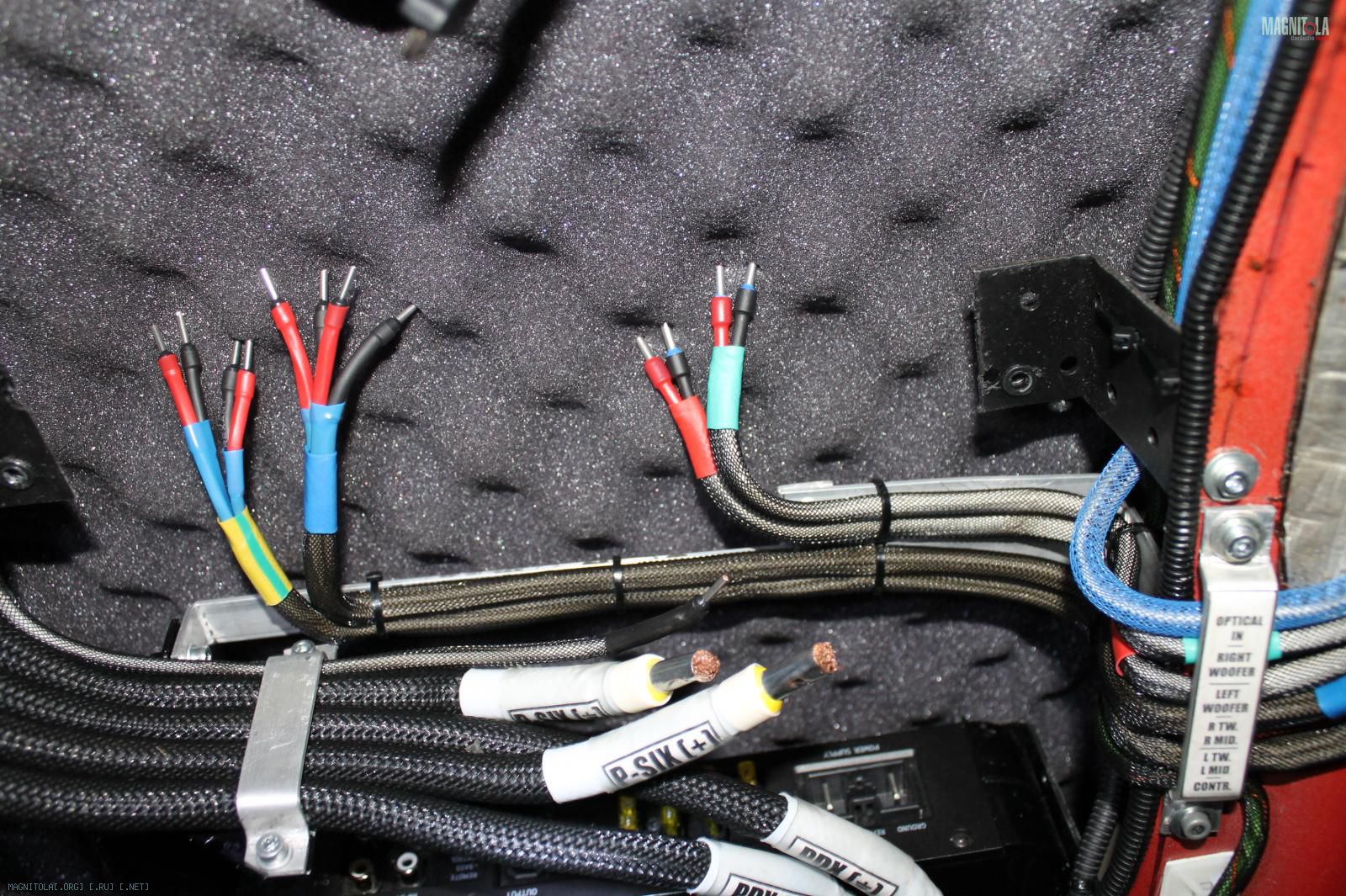

Акустические провода вы уже наверное заметили, они крепятся как я и говорил на поперечной планке:
Вложение 988496

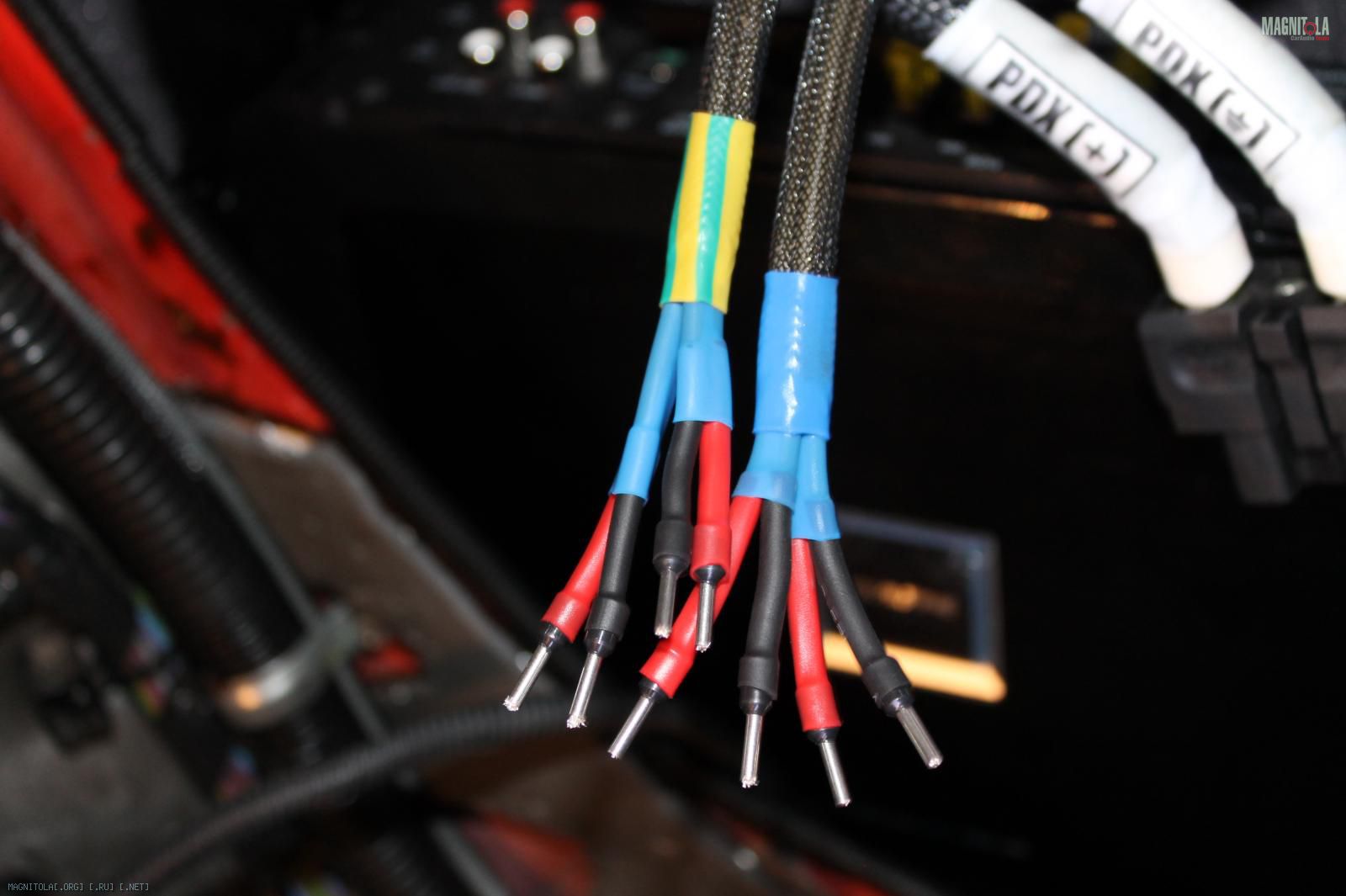

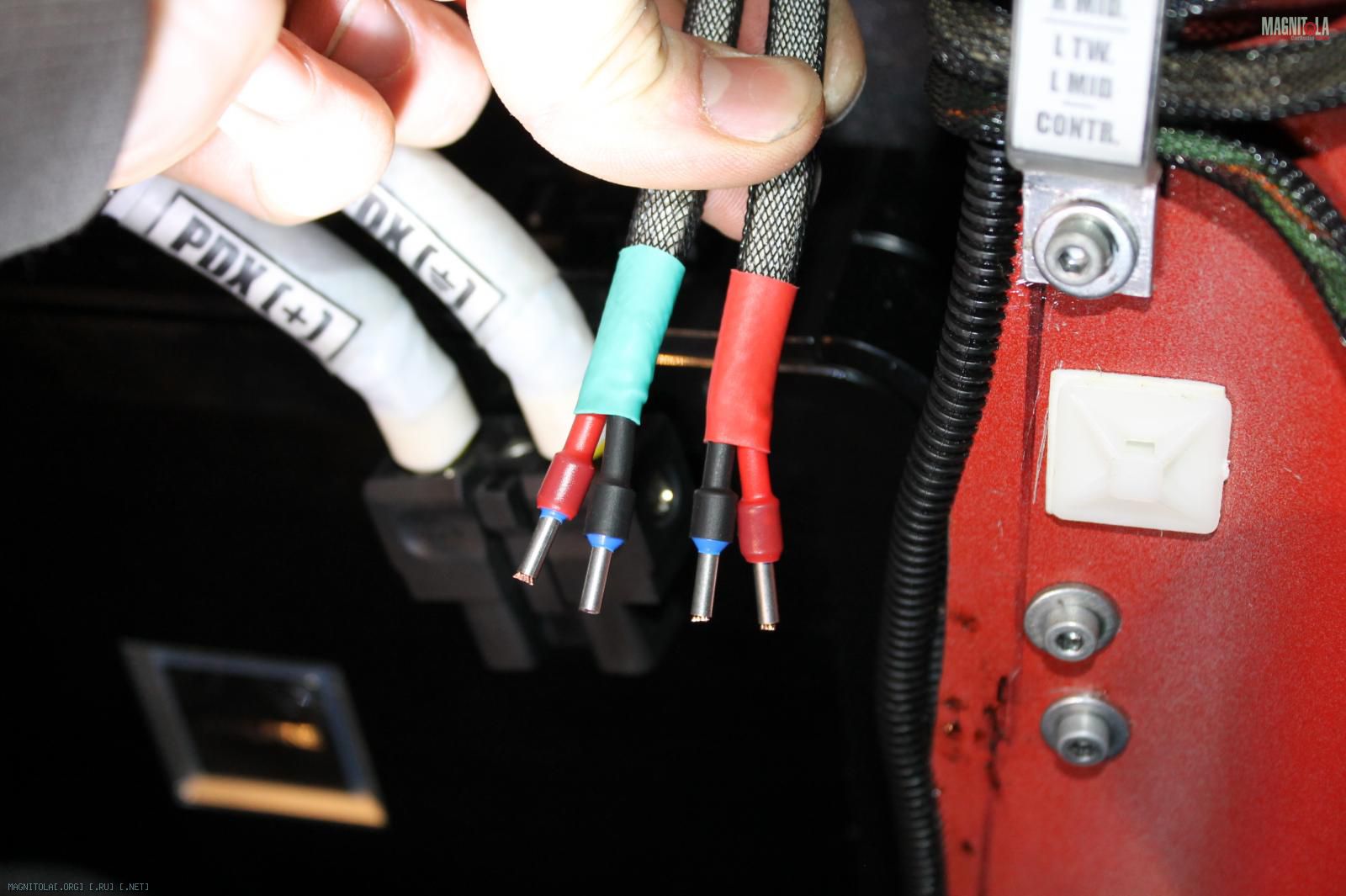

Концы - НШВИ+ТУТ:
Вложение 988498Вложение 988500

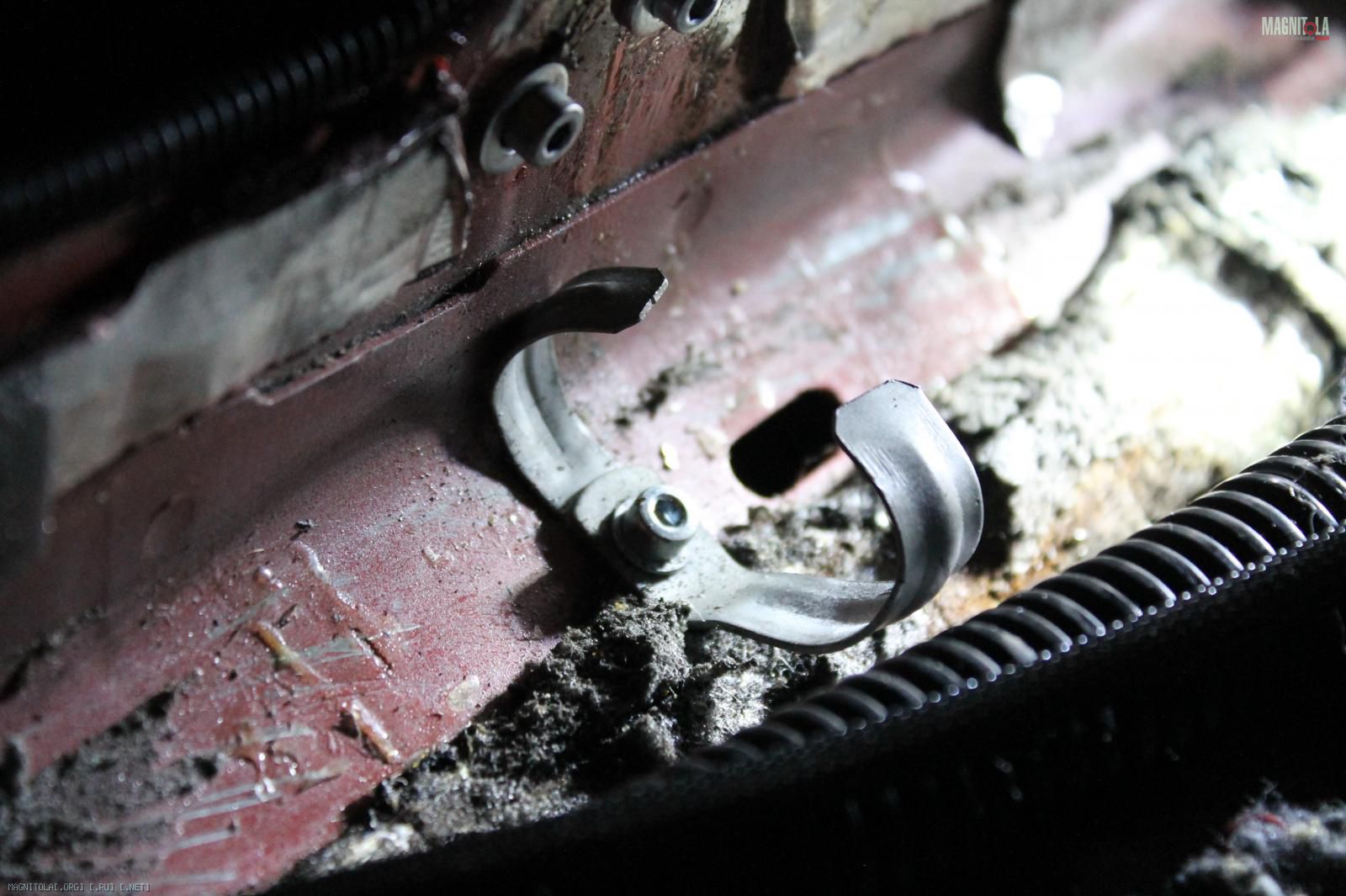

Тут всплыл вопрос, который я забыл продумать заранее. У меня ж теперь нет ай-нета, поэтому ремот придется тянуть отдельно. Пойдет он вместе с основным питанием, для этого крепежные металлические скобы пришлось удвоить:
Вложение 988502

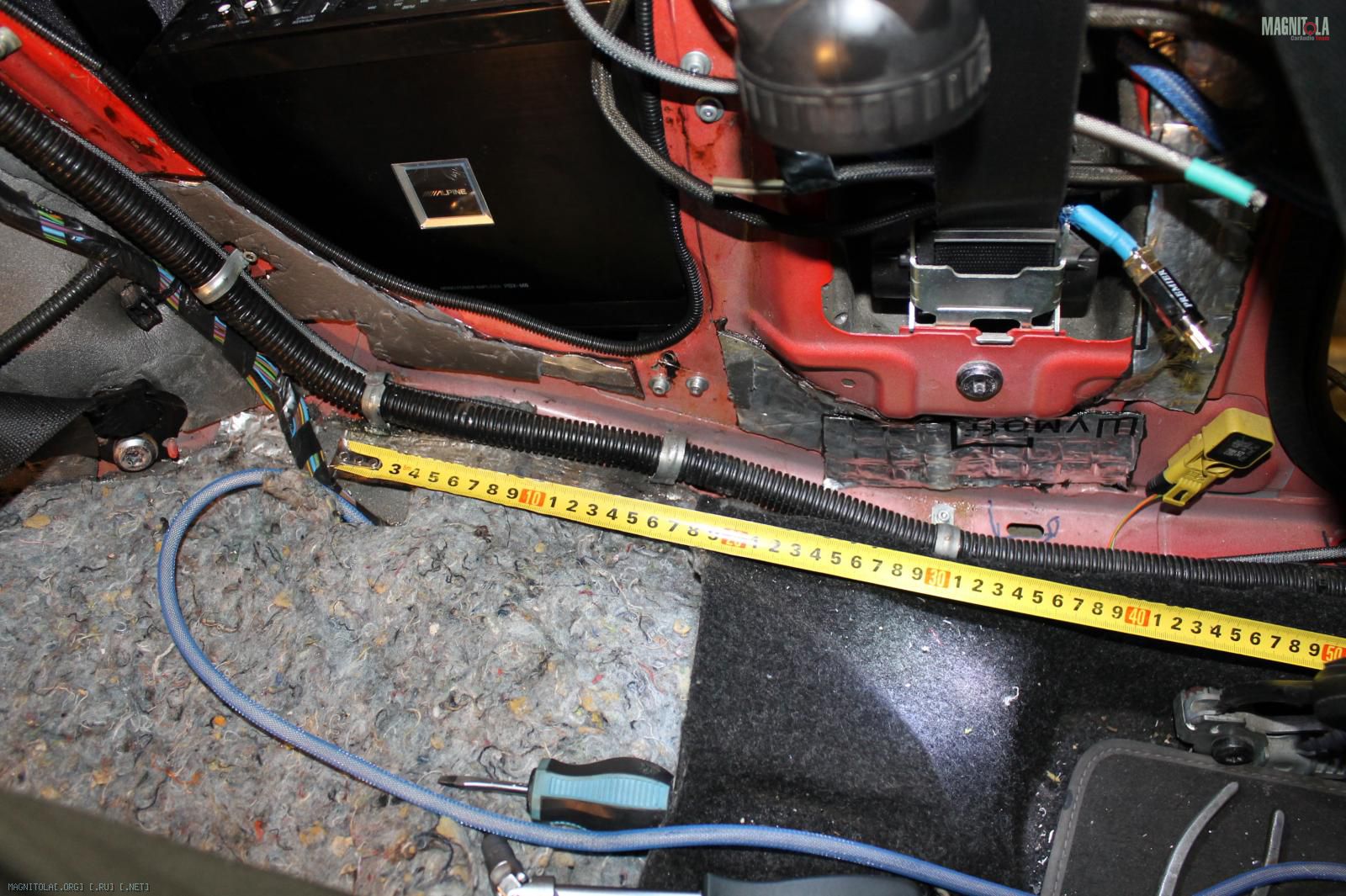

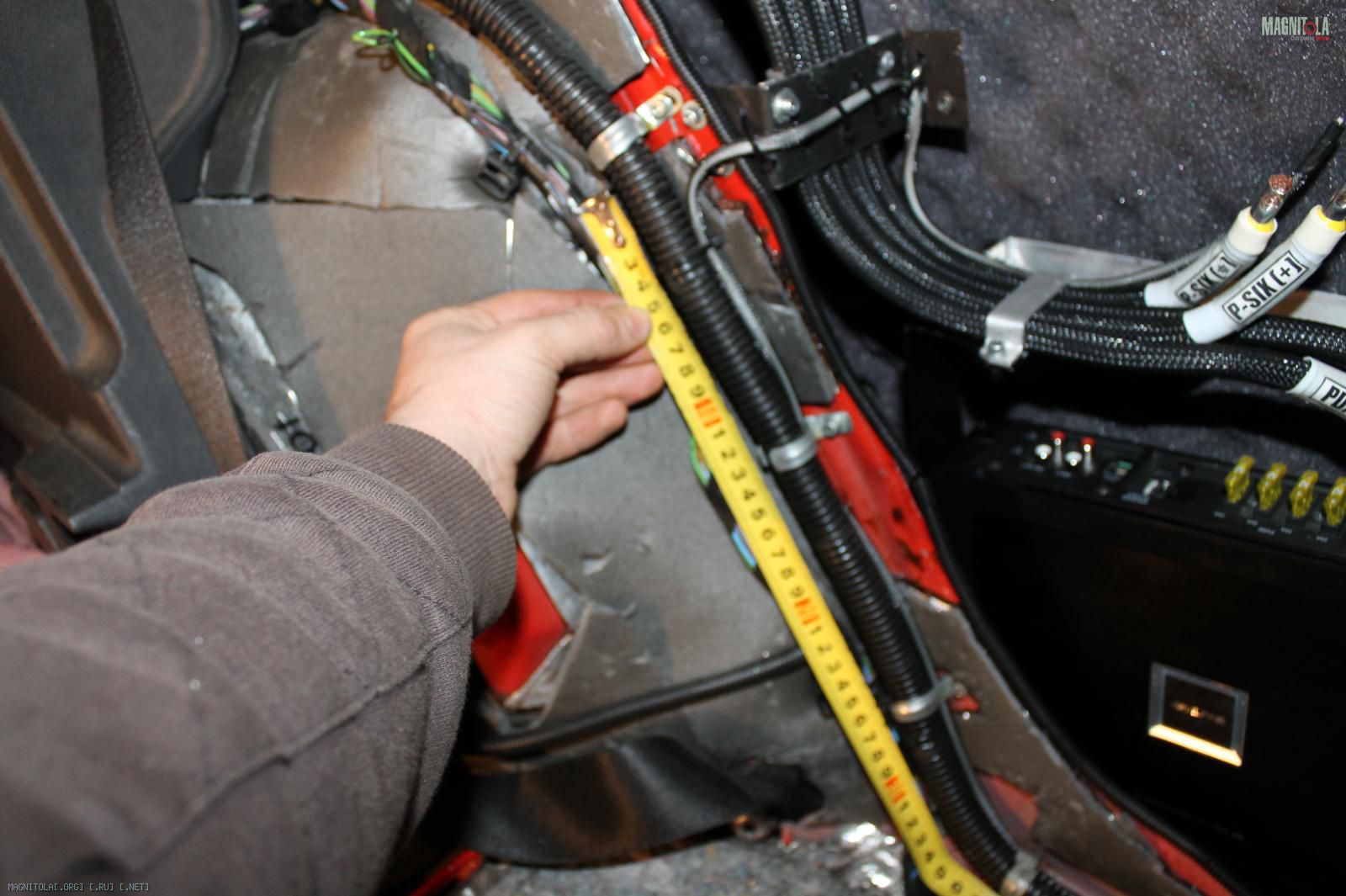

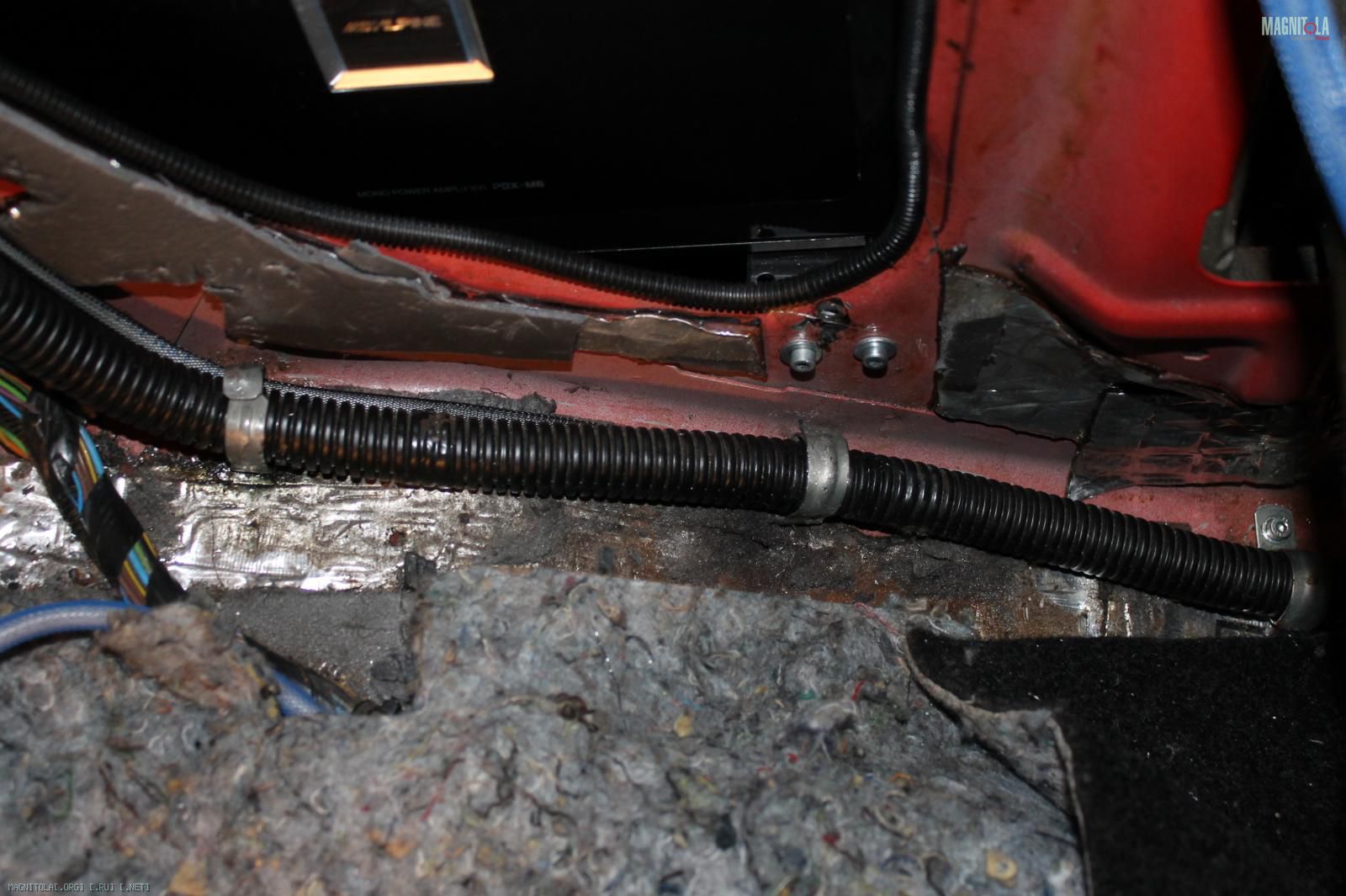

И 2 провода крепятся в одной точке:
Вложение 988504Вложение 988506Вложение 988508

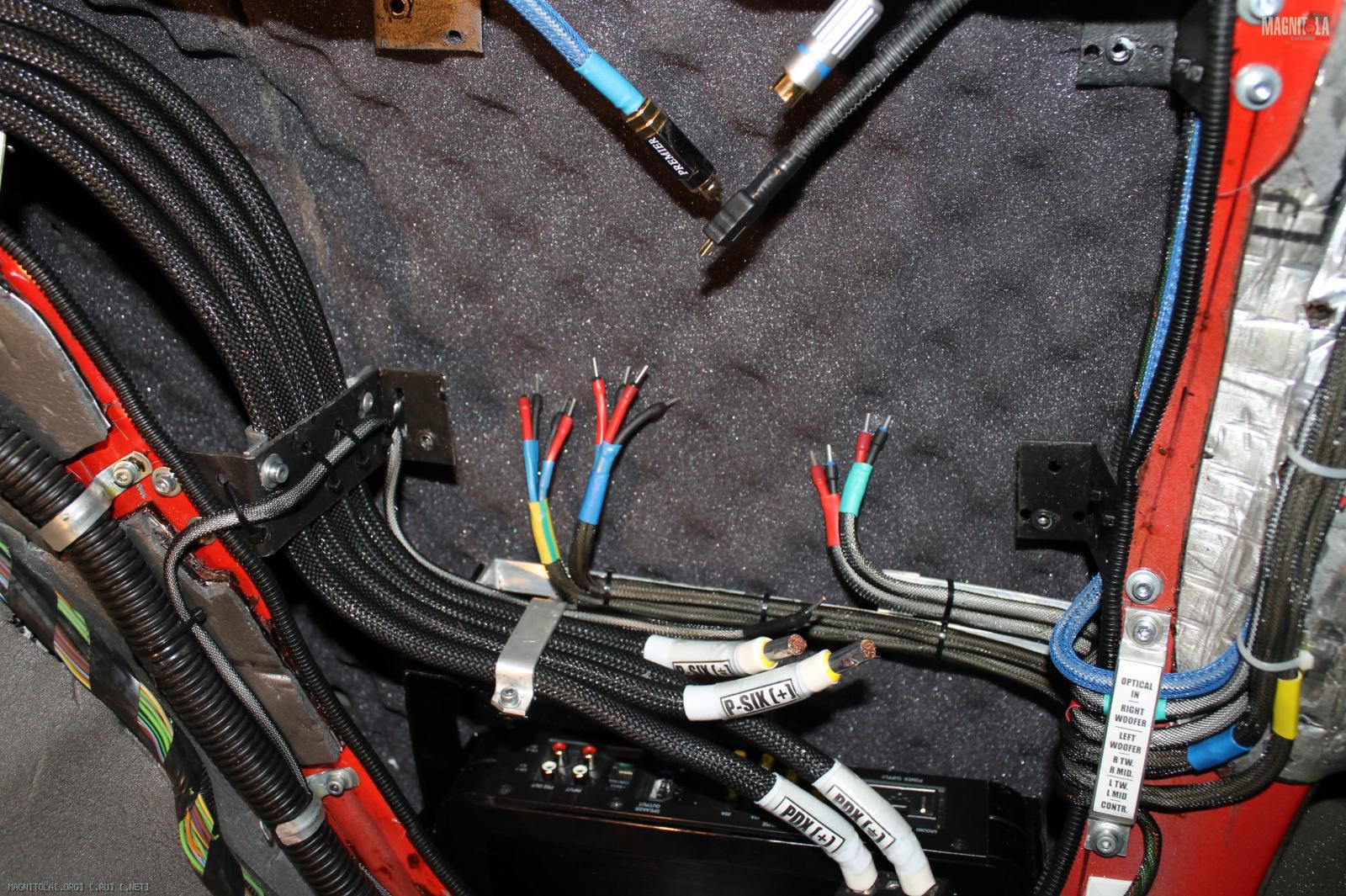

Выход ремота пока хомутами к кронштейну ПСИХа, потом он входит в общий шлейф питания:
Вложение 988510

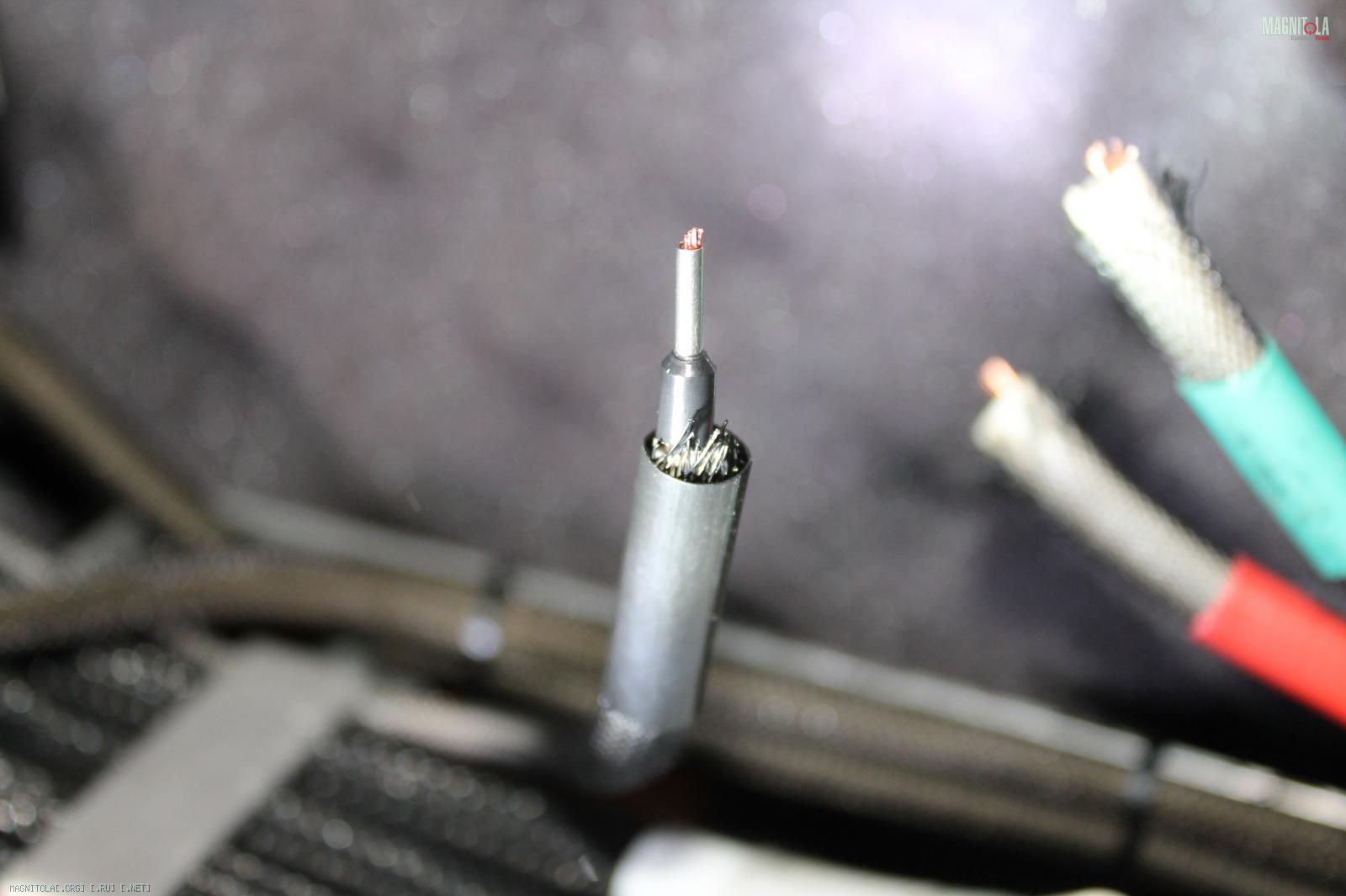

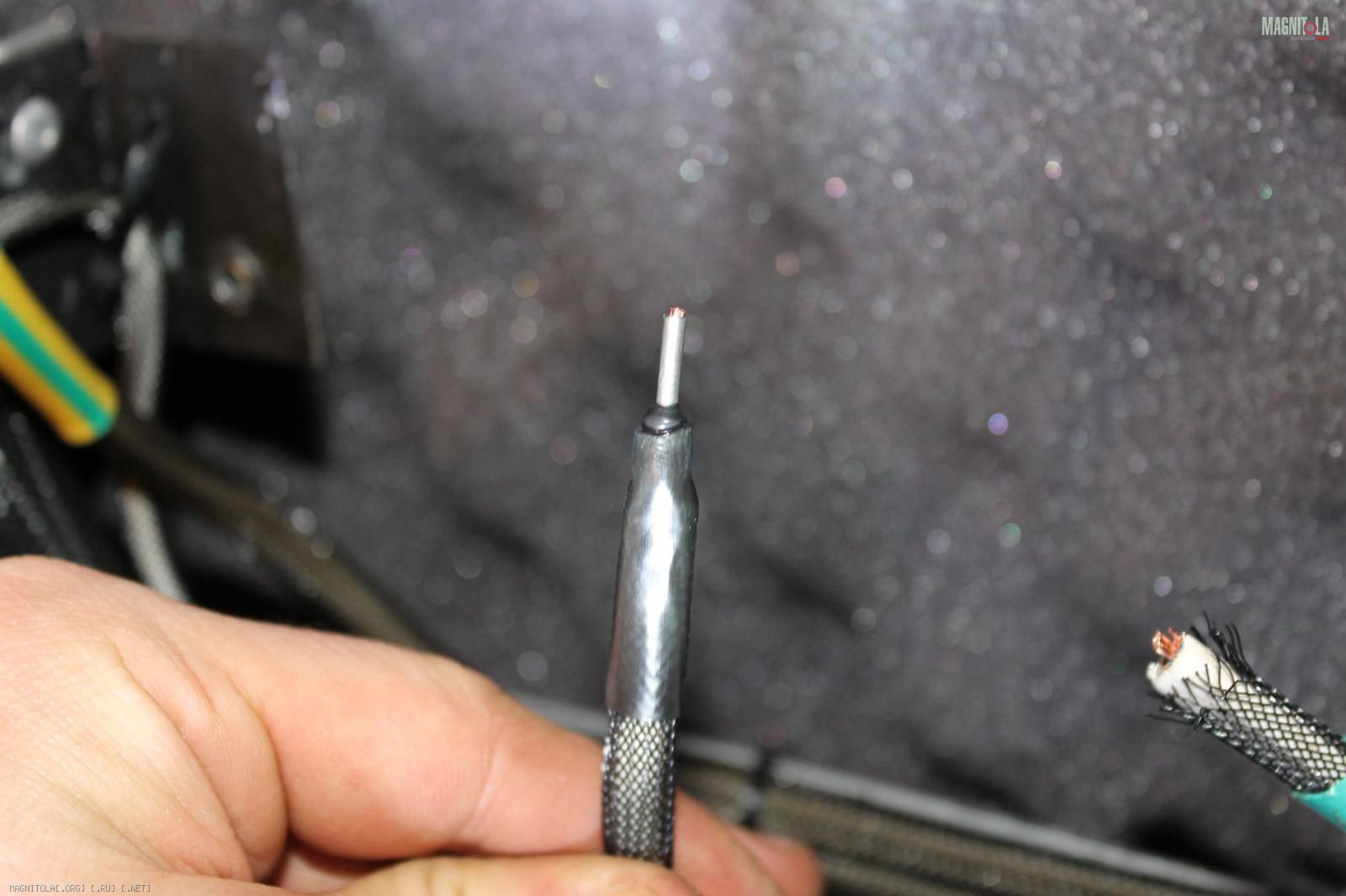

Пересматривая фотки этот момент мне чего т крайне не понравился чисто с эстетической точки зрения, поэтому его я переделаю на более изящное решение, уже придумал как. Ну а пока оконцовка ремота, НШВИ+ТУТ:
Вложение 988512Вложение 988514

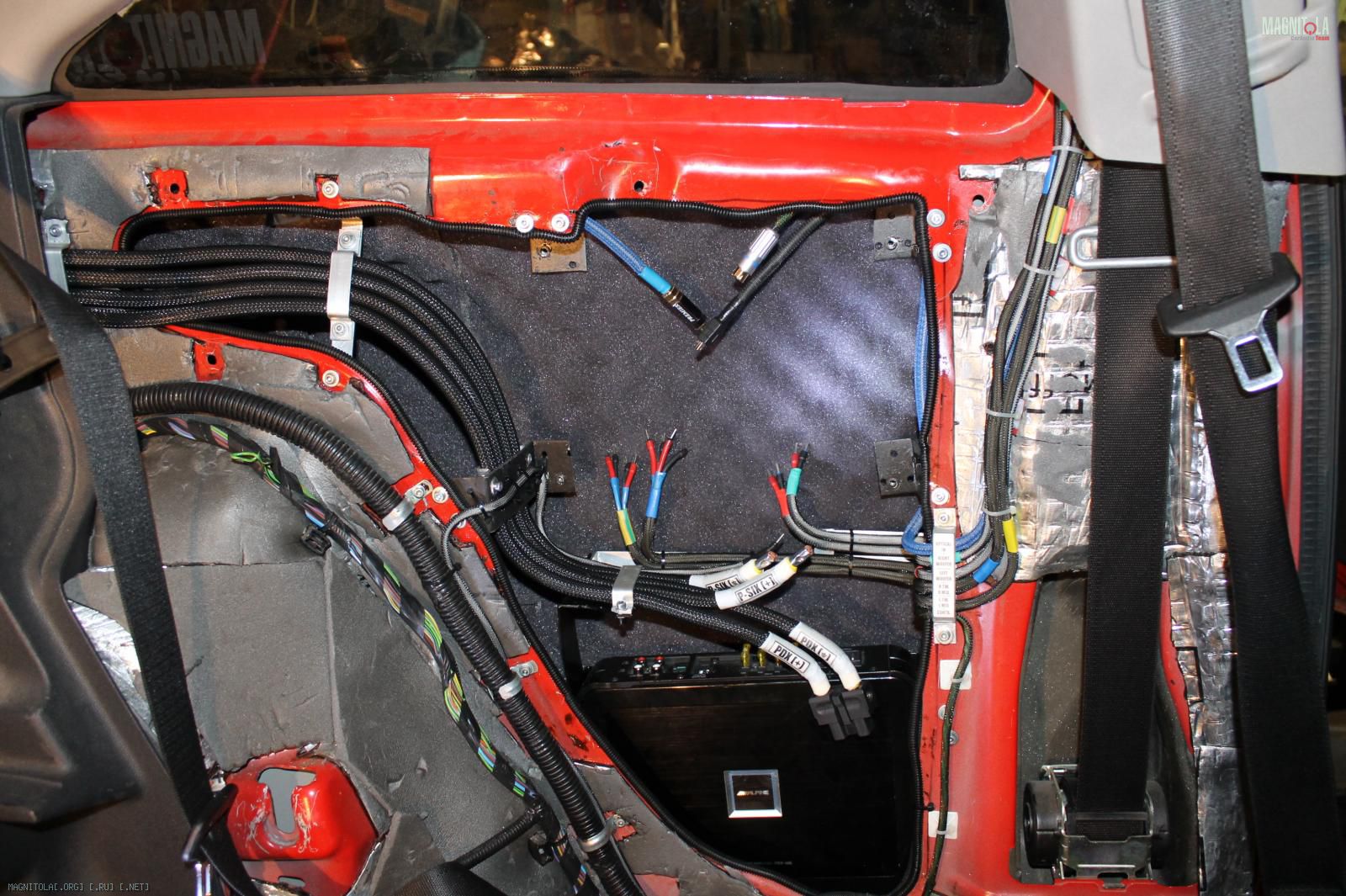

Финаьное фото всей разводки перед установкой ПСИХа и коммутацией:
Вложение 988516

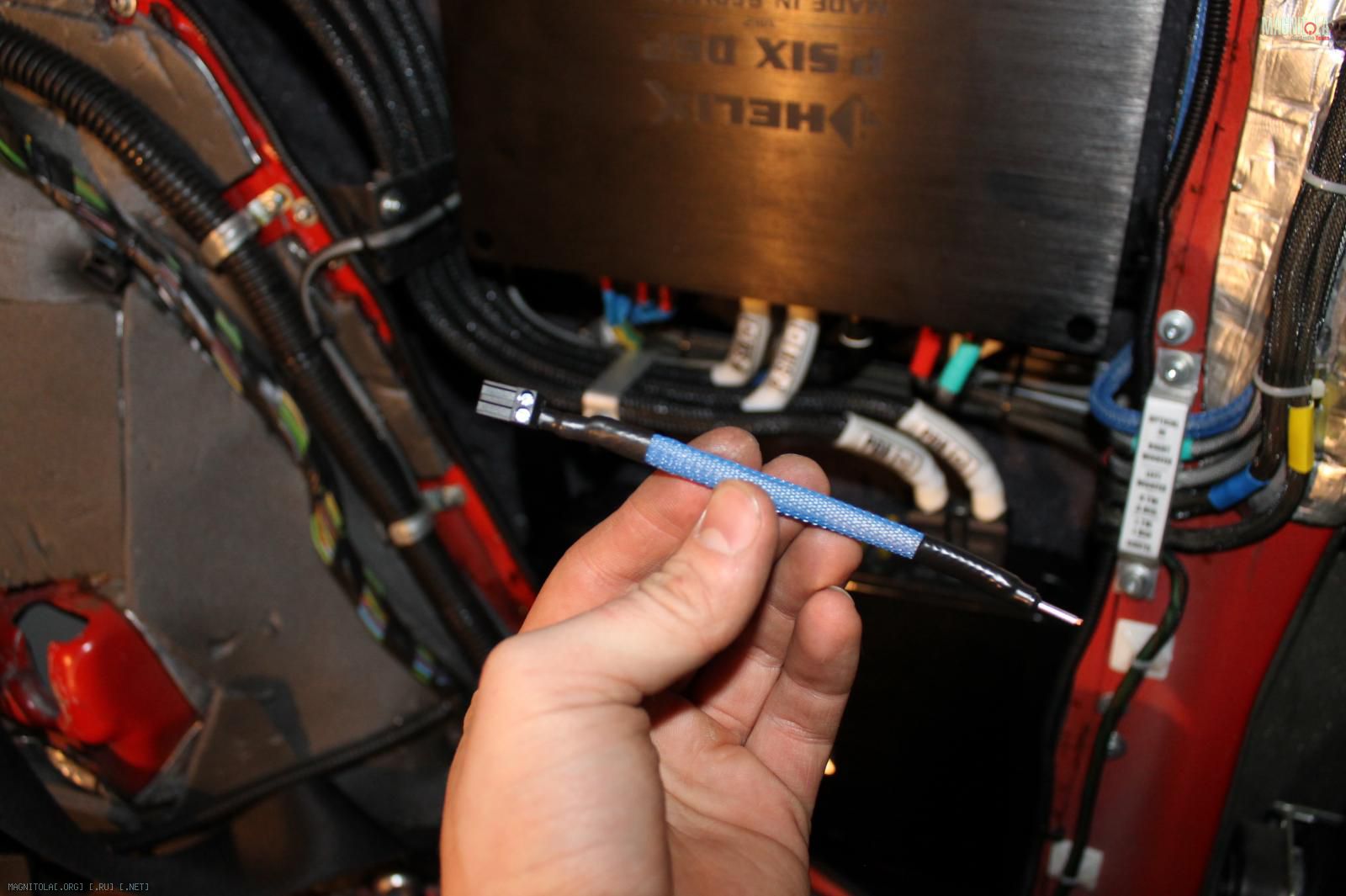

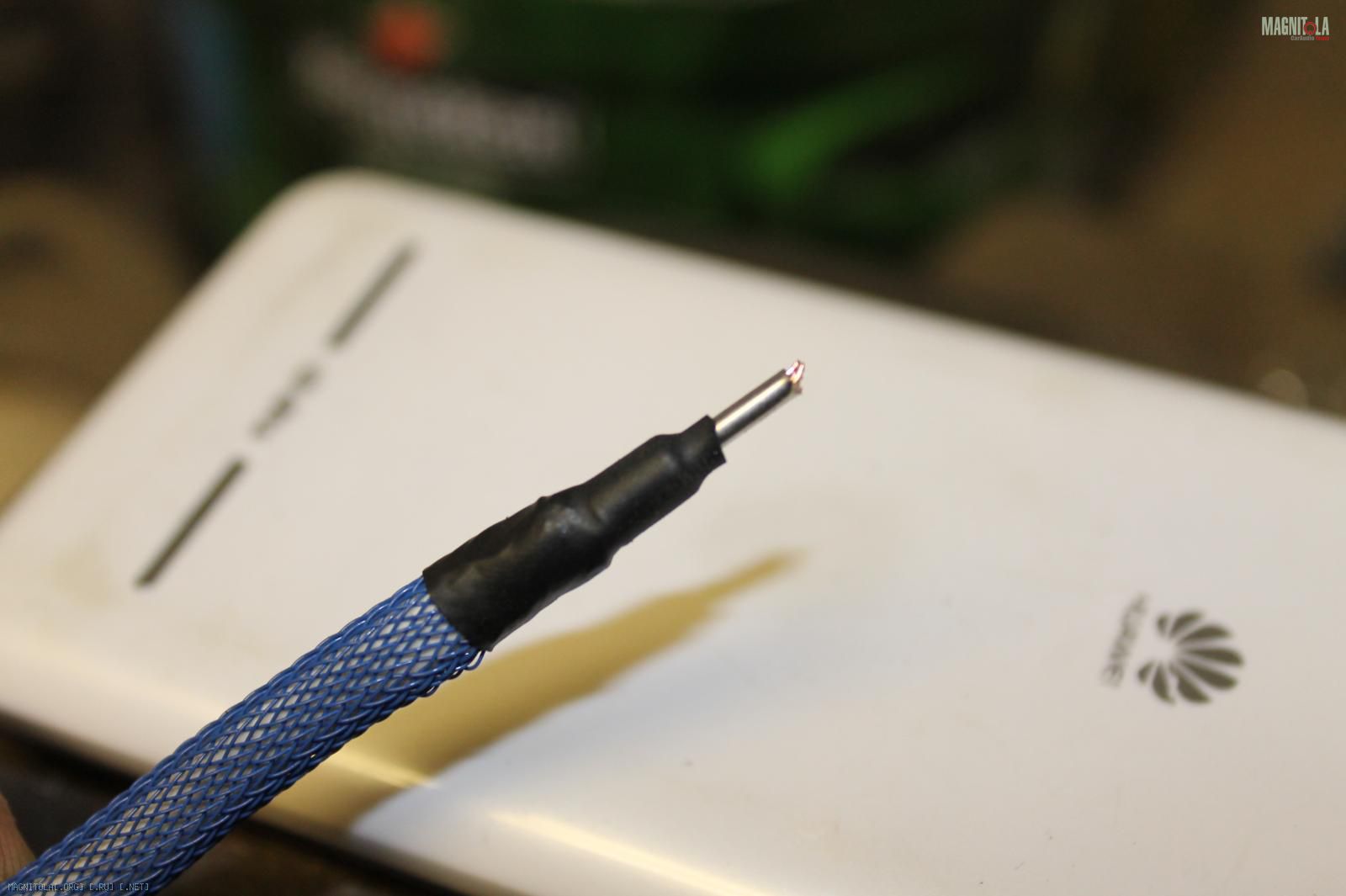

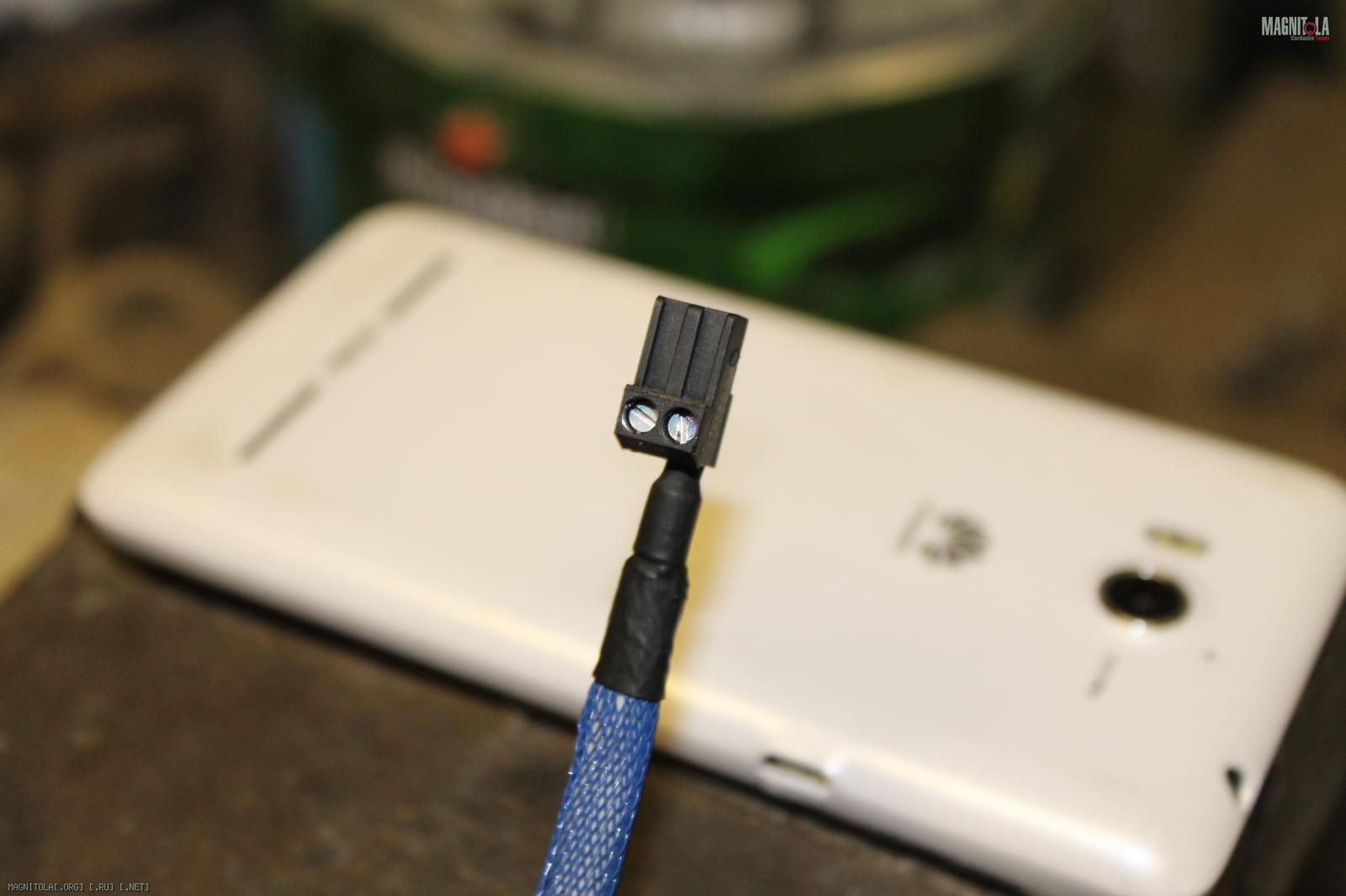

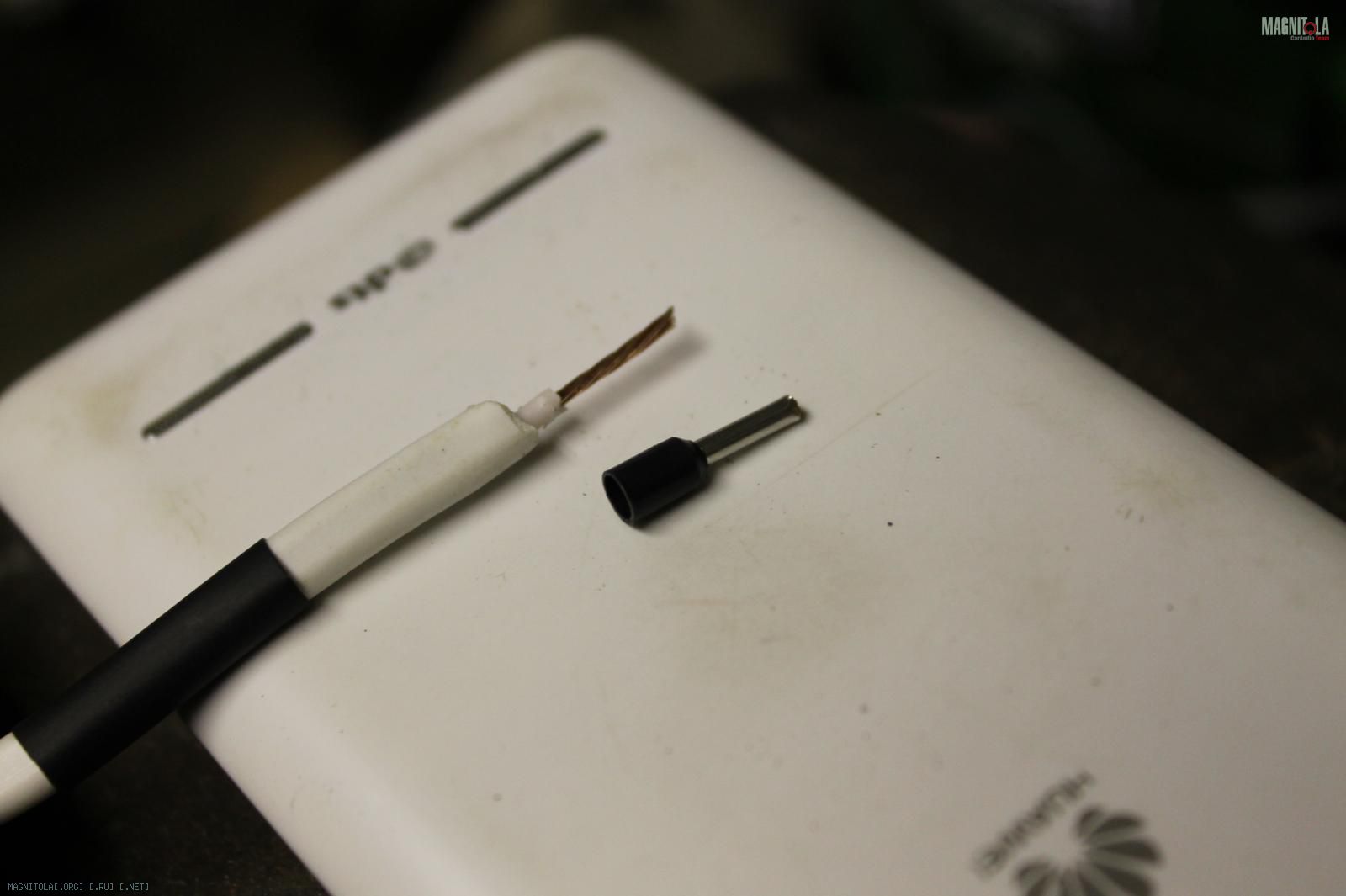

Ремот, как и говорил, переделаю. Оставался ремот для ПДИХа. С ним все просто, на ПСИХе есть ремот аут, поэому просто варганим короткую перемычку:
Вложение 988518Вложение 988520Вложение 988522Вложение 988524

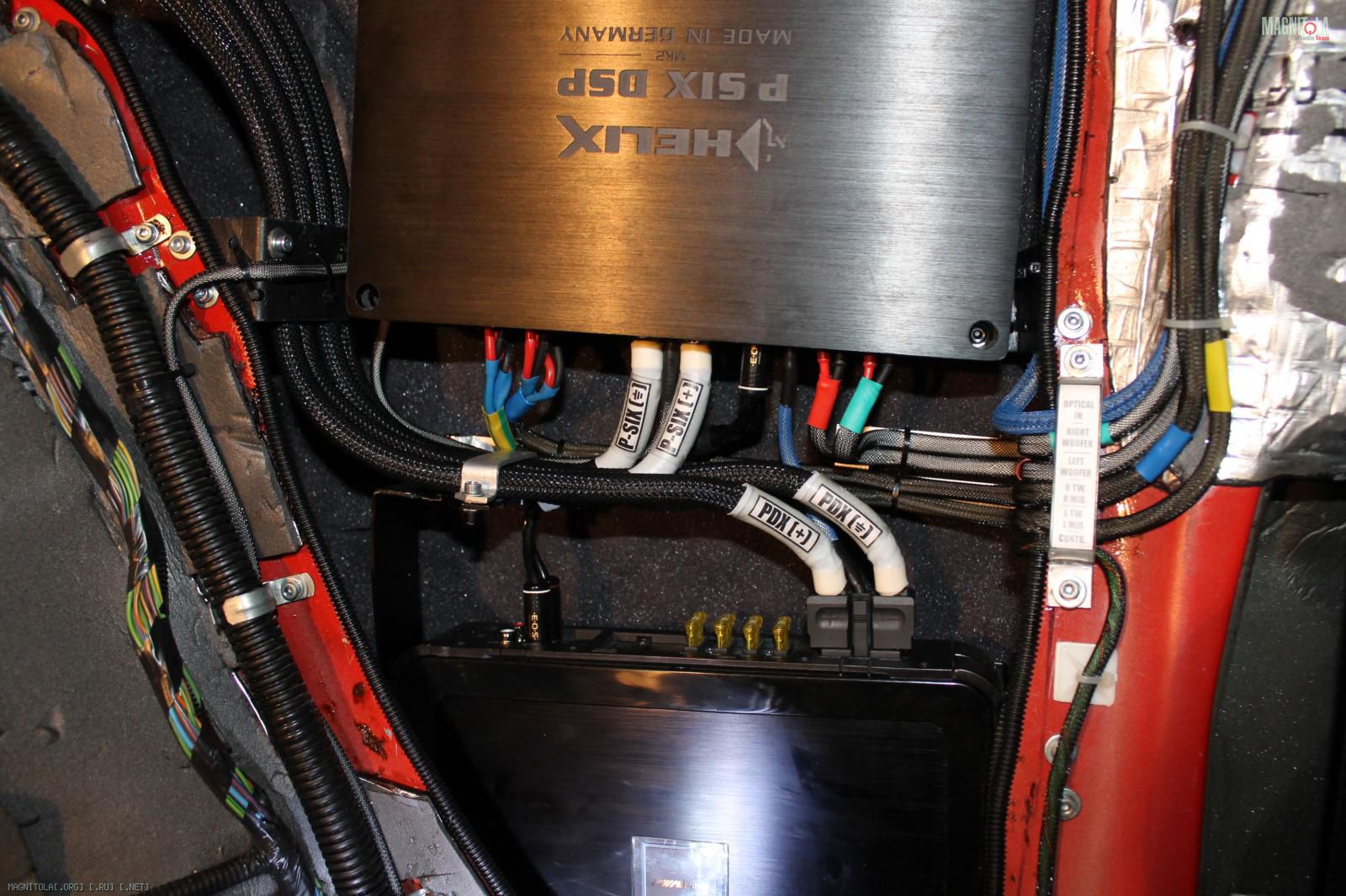

Подключаем окончательно:
Вложение 988526

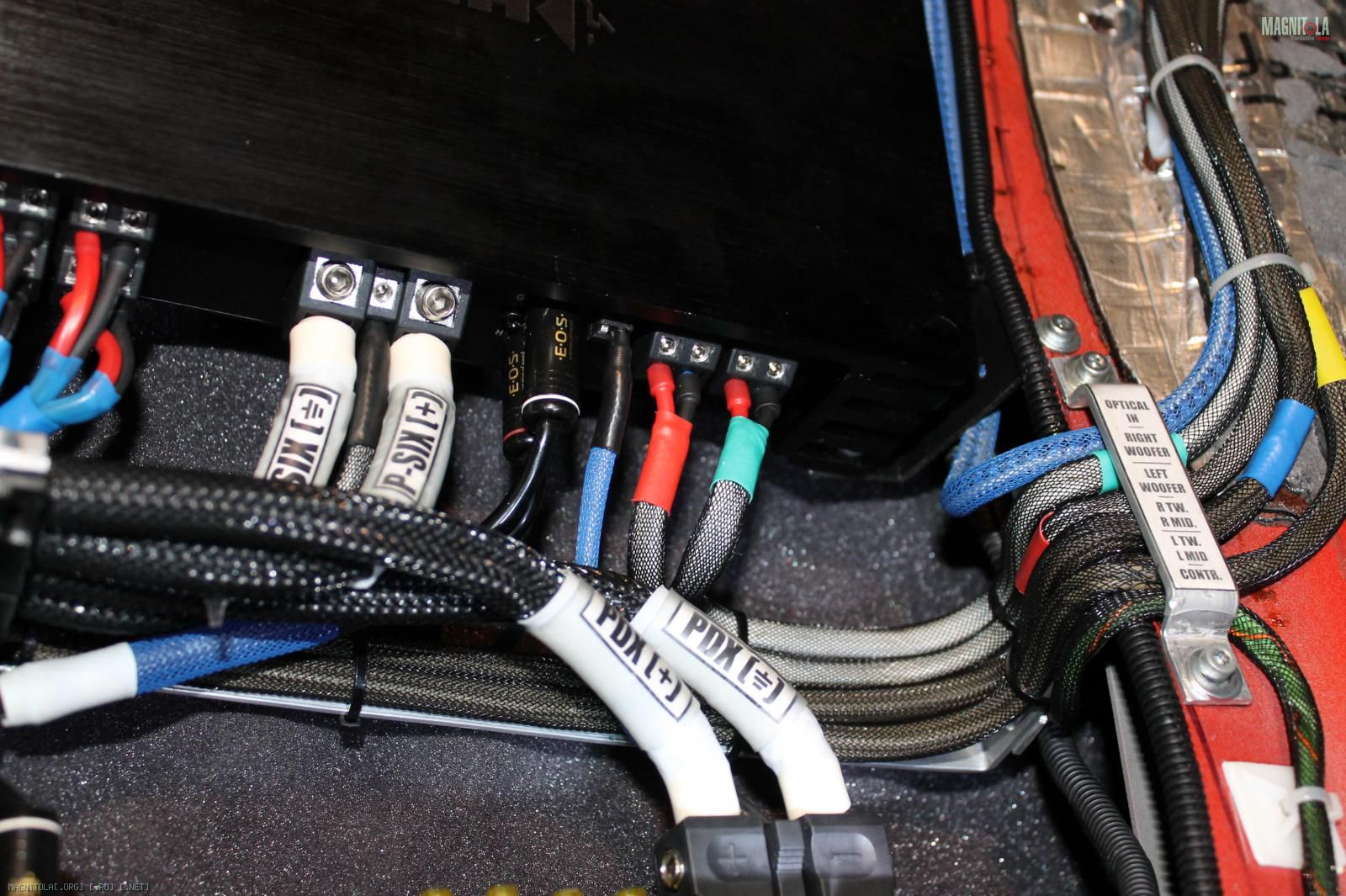

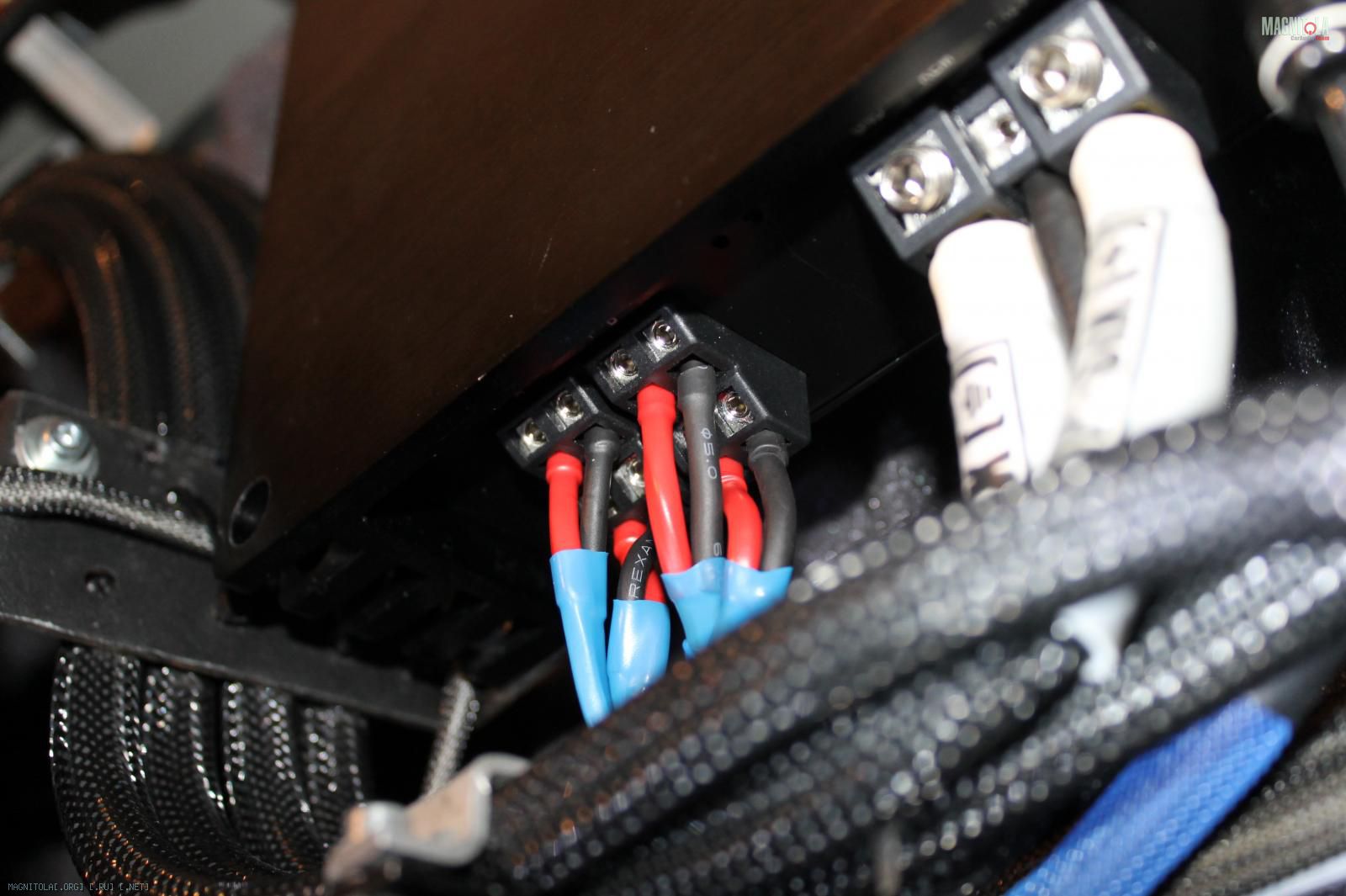

Пара фоток вблизи:
Вложение 988528Вложение 988530

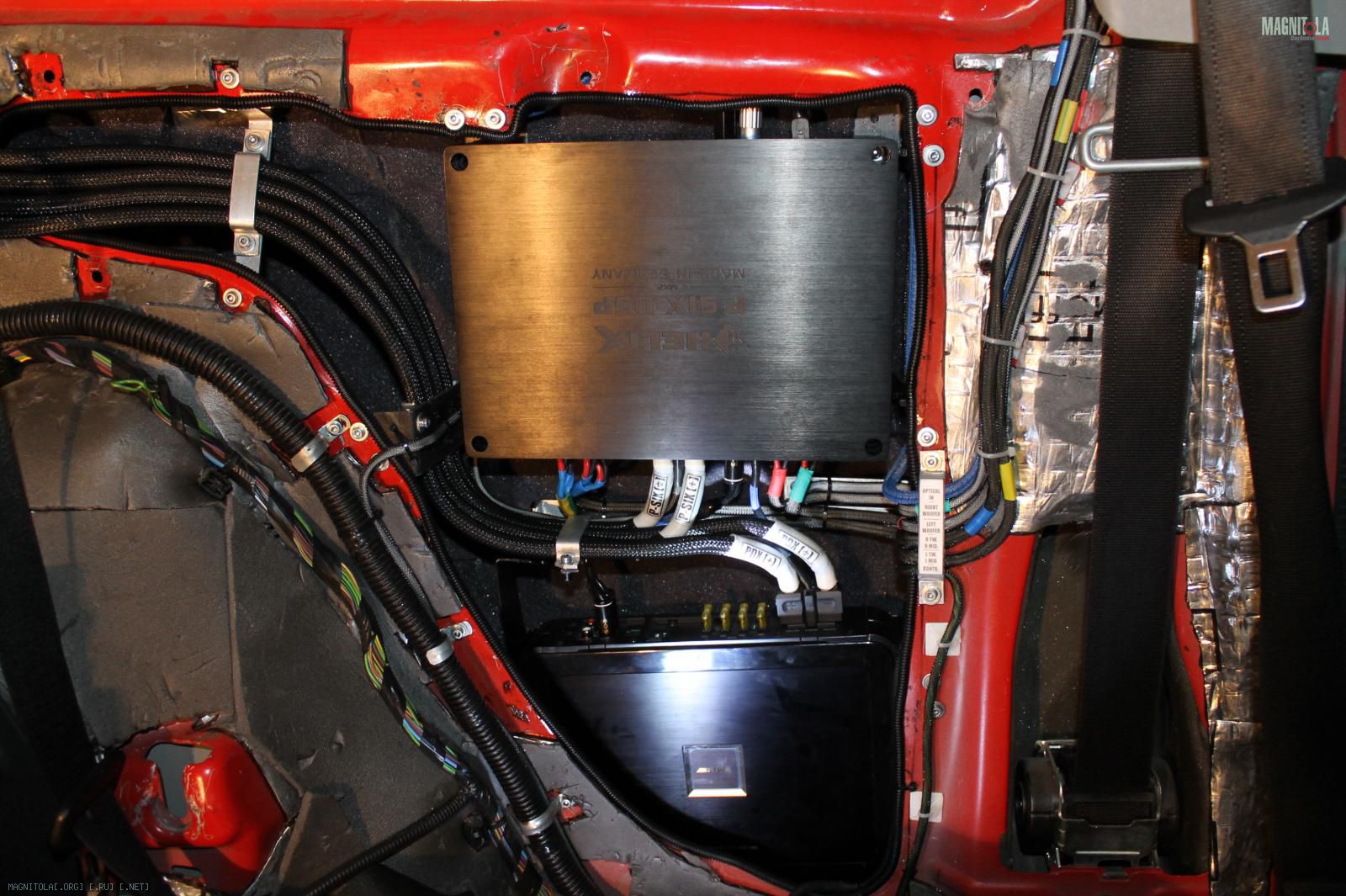

Общий план:
Вложение 988534

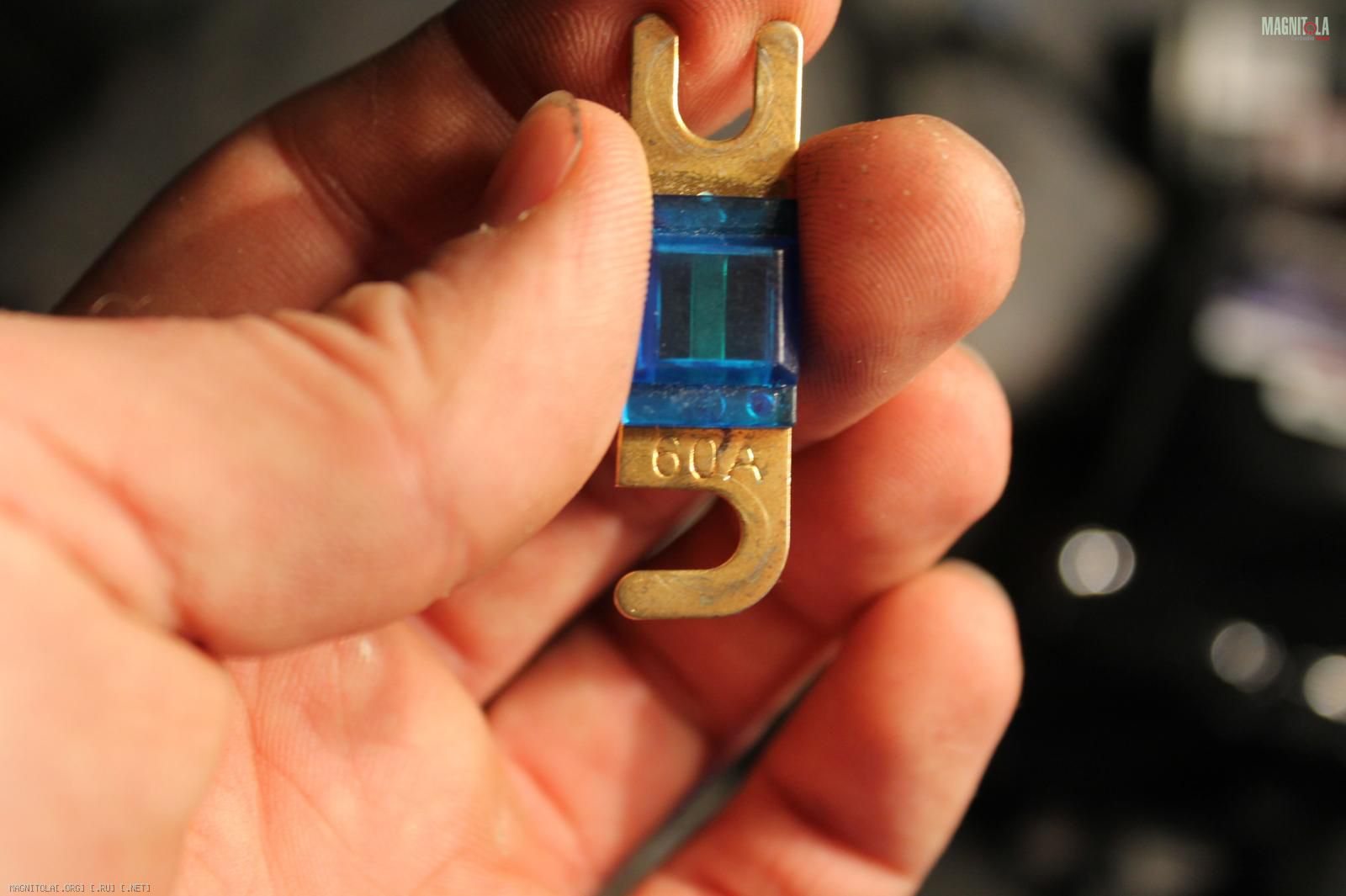

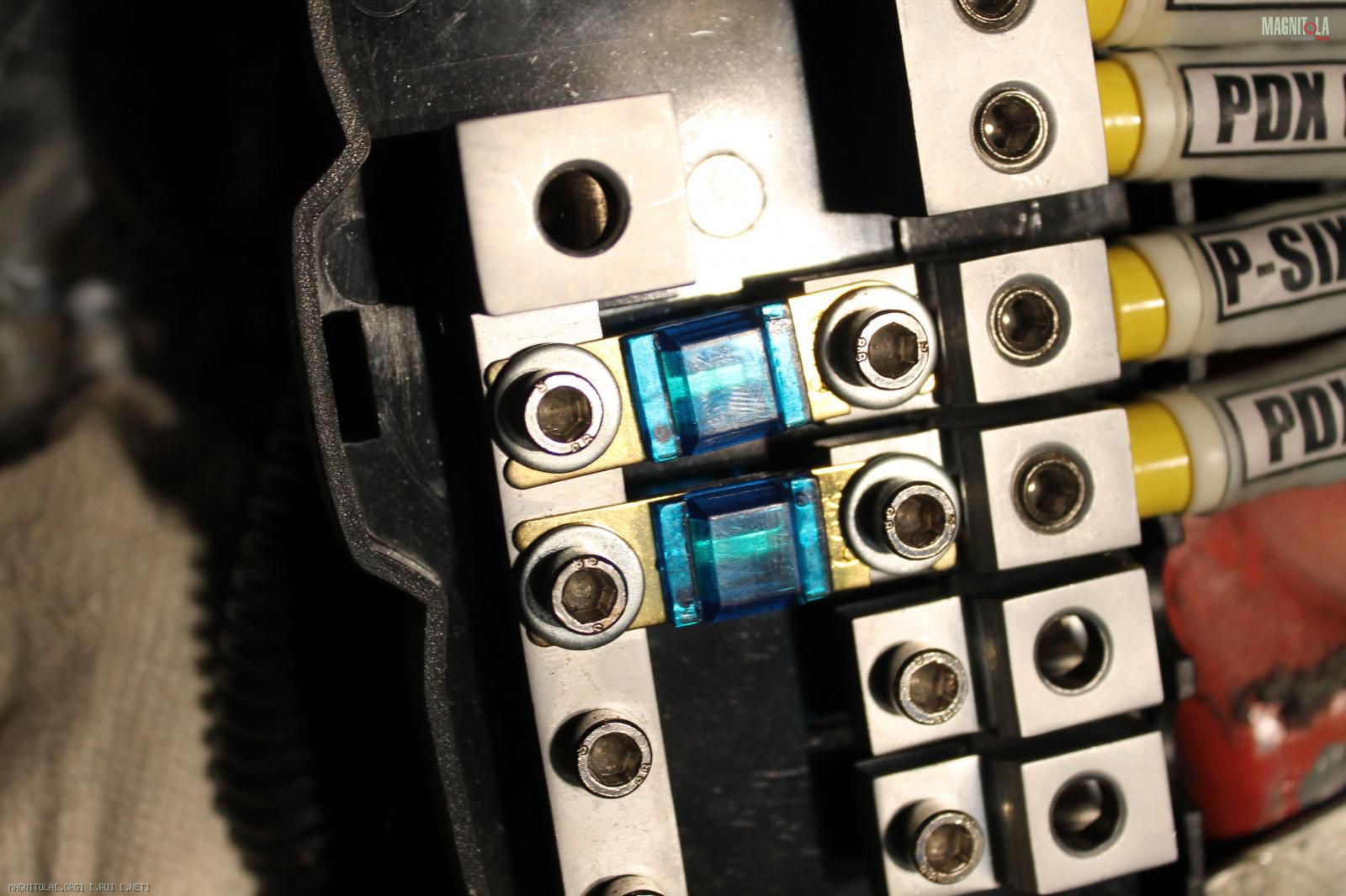

Вставляем предохранители, по 60А на каждый:
Вложение 988536Вложение 988538
Система работает!
Осталось переложить ремот, сразу вывести сабовые провода, организовать охлаждение и можно закрывать обшивку и ставить сиденья назад! Надеюсь в следующие выходные у меня получится это сделать :good2:
а где написано, что именно так культурно? и только так? я вижу это, как задротство ради задротства есличоЦитата:
Сообщение от x-diz
любишь ты все разноцветное...
Радугу, например)))Цитата:
