Range Rover *Музыкальный тепловоз* Буду первым? :)

Начал облагораживать багажник.

Этап VI. Сабвуферы.

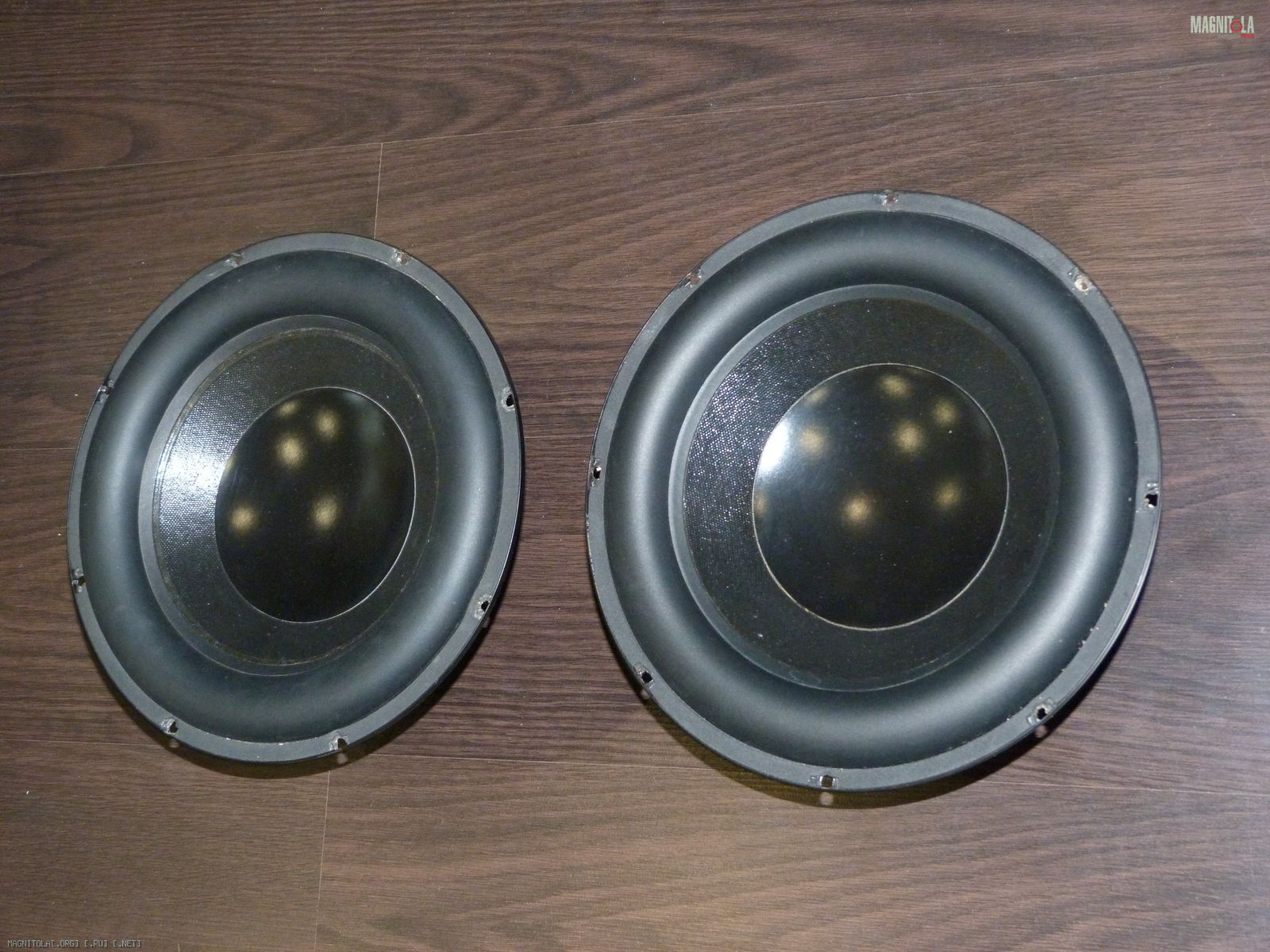

В качестве сабвуферного звена используются 2x12" Tannoy TS12.
Вчера на встрече один уже был в работе.

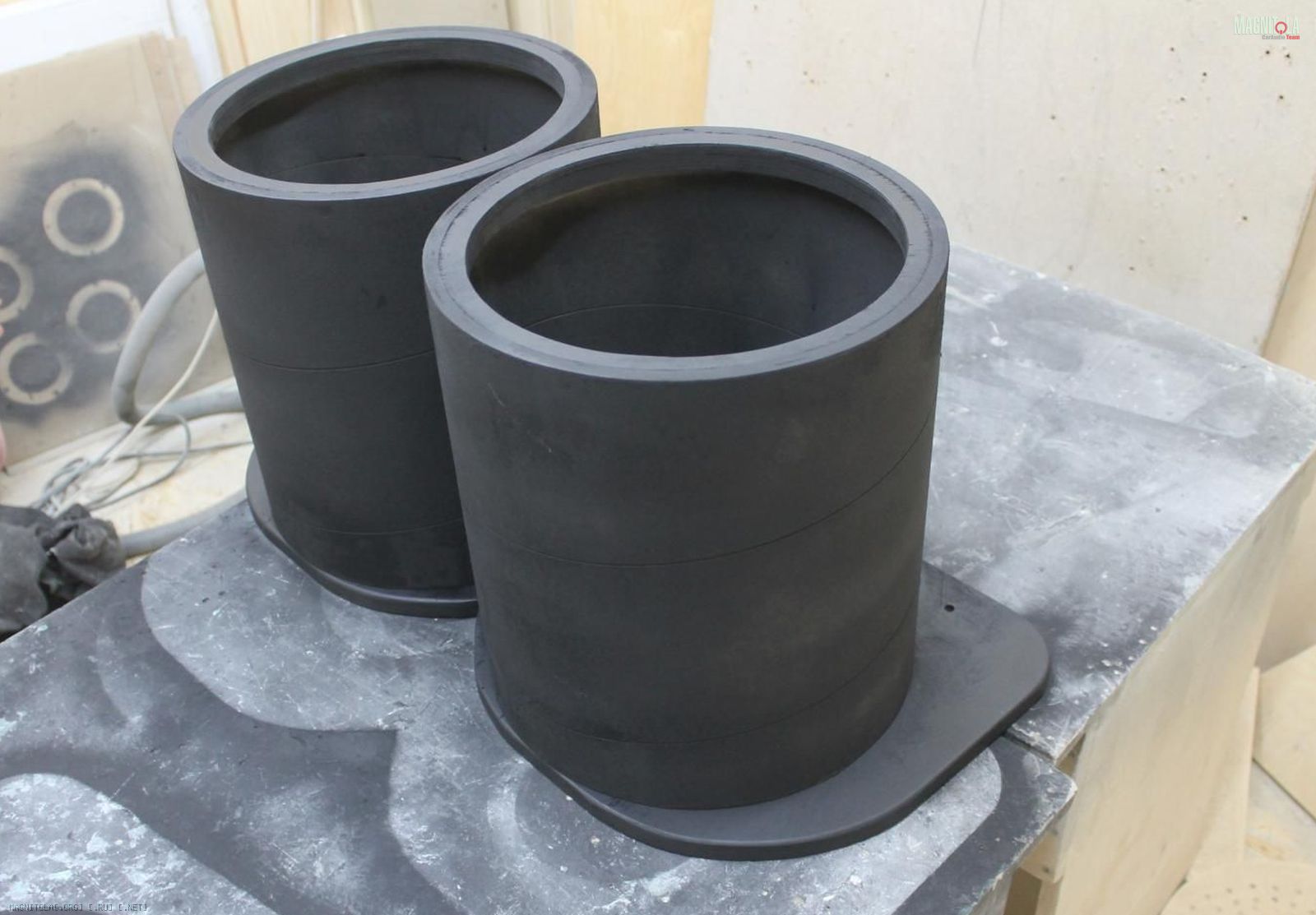

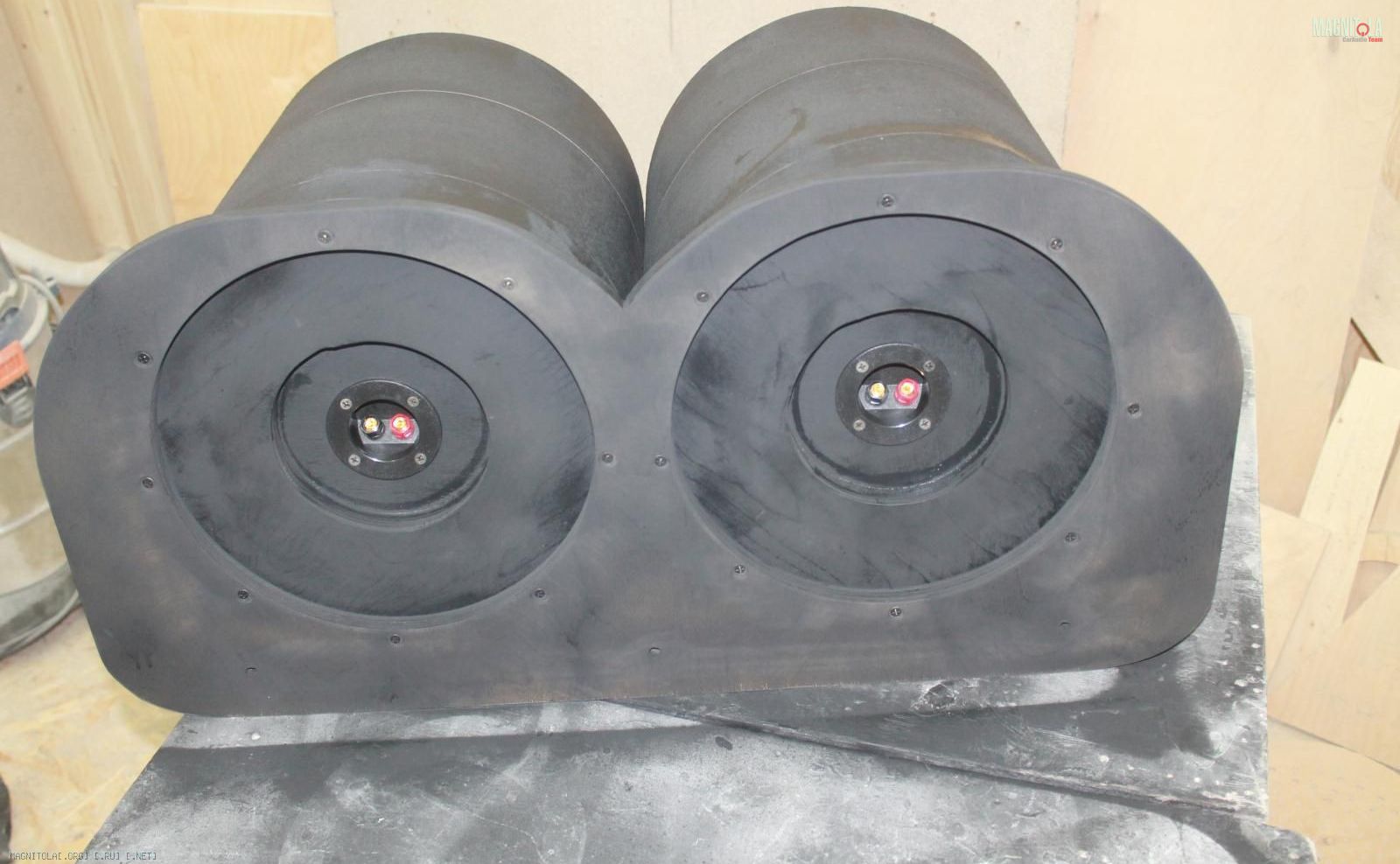

Спасибо Косте за изготовление. Стенки из МДФ, подиум из фанеры.

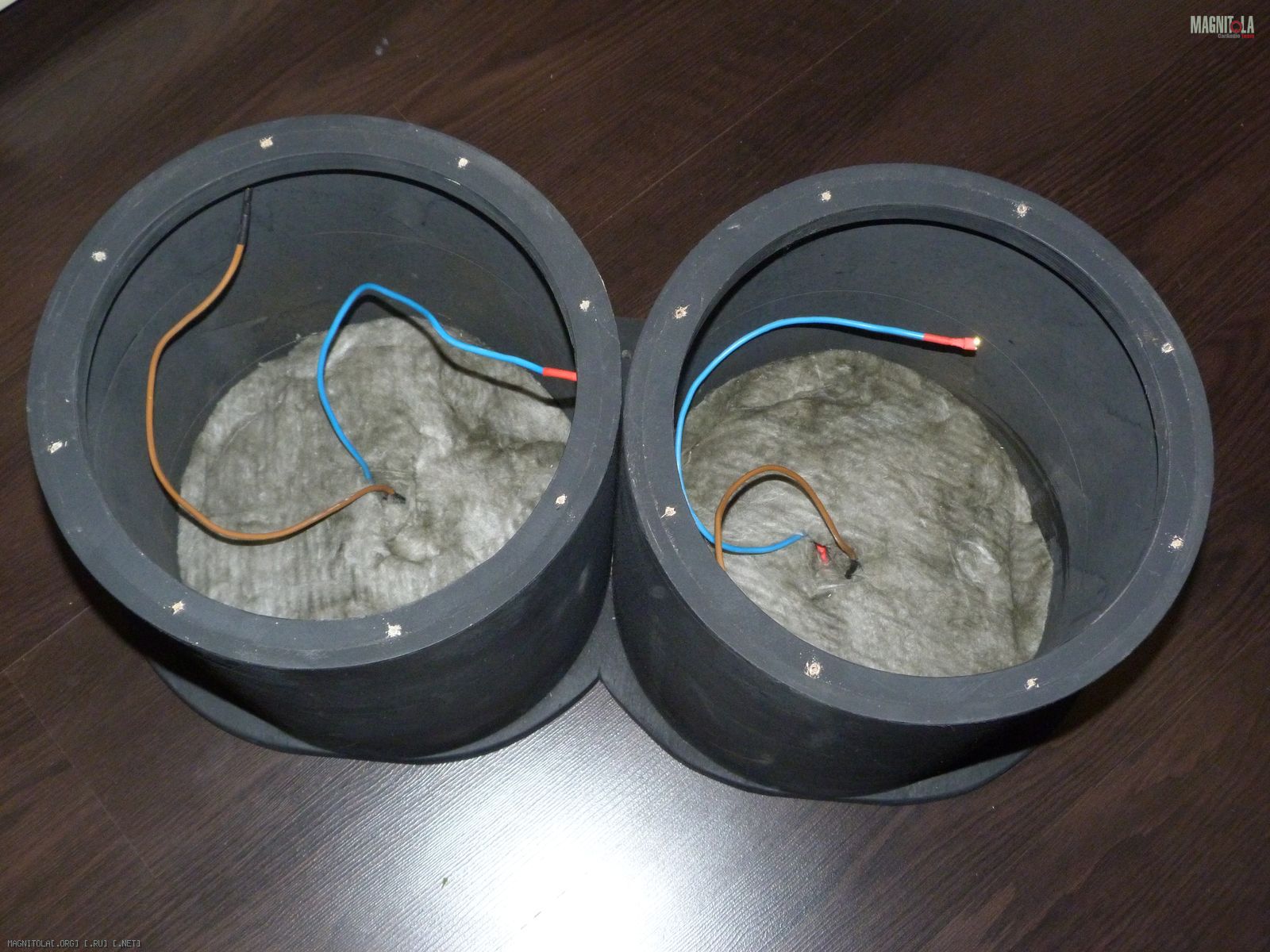

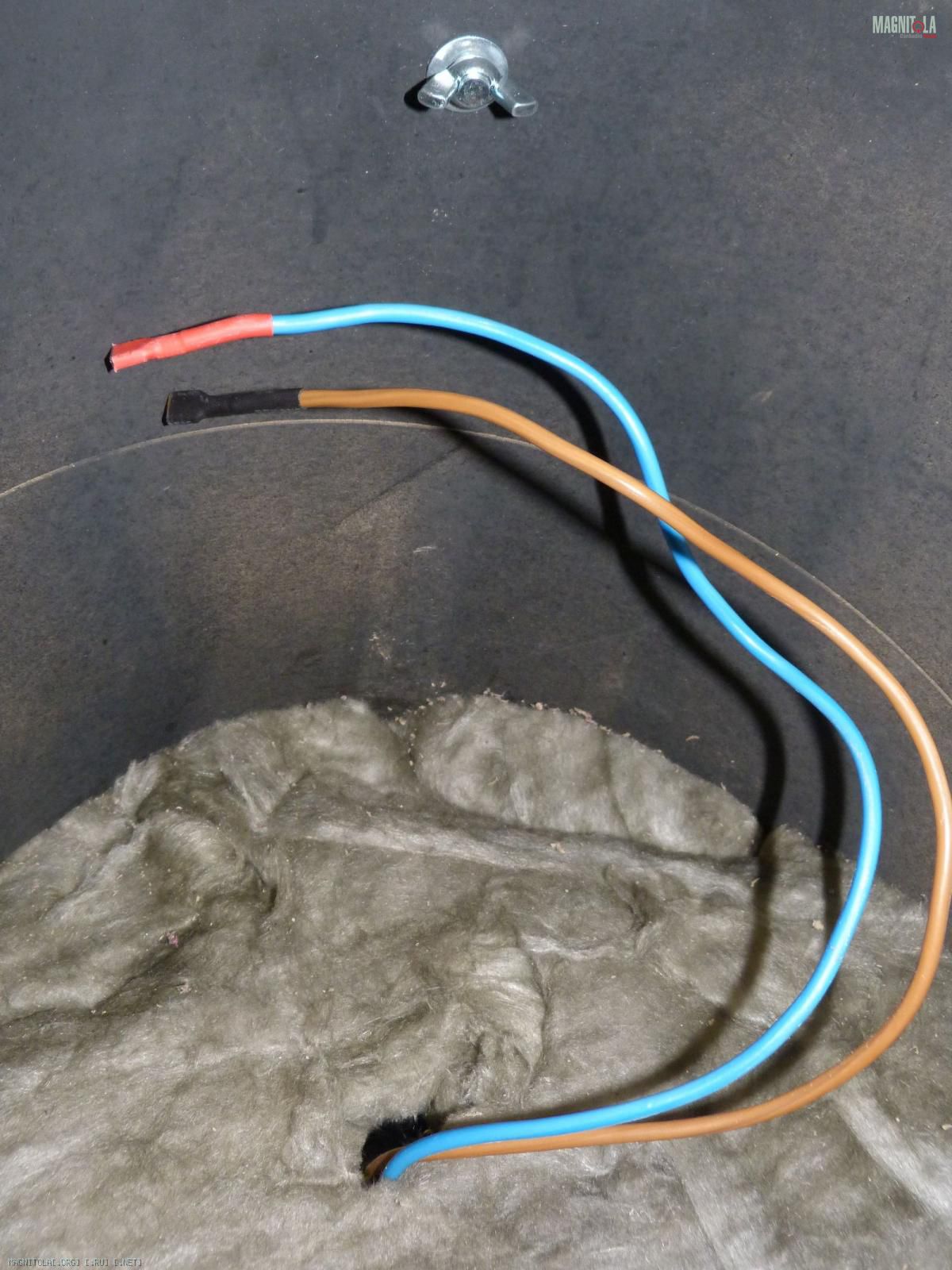

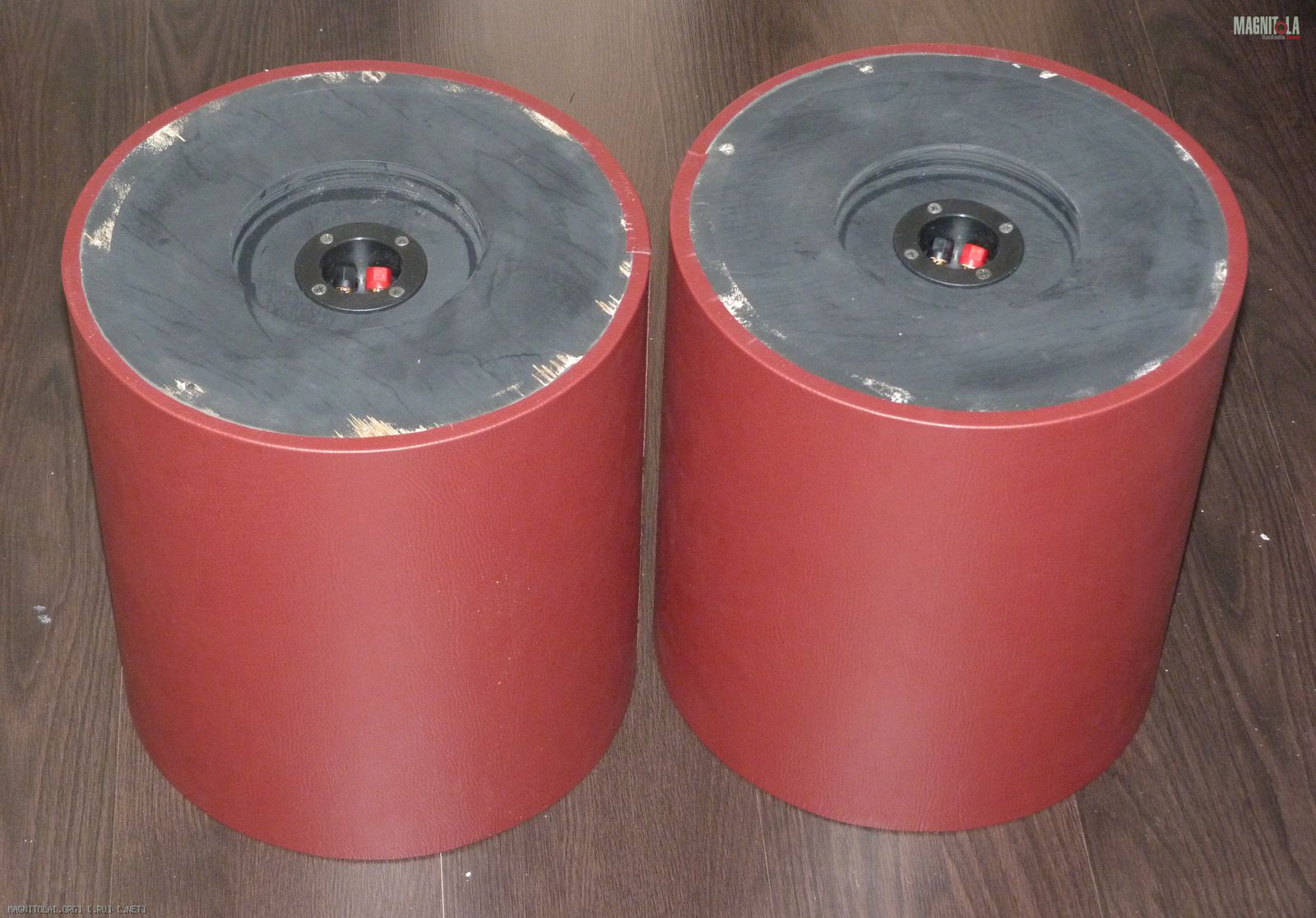

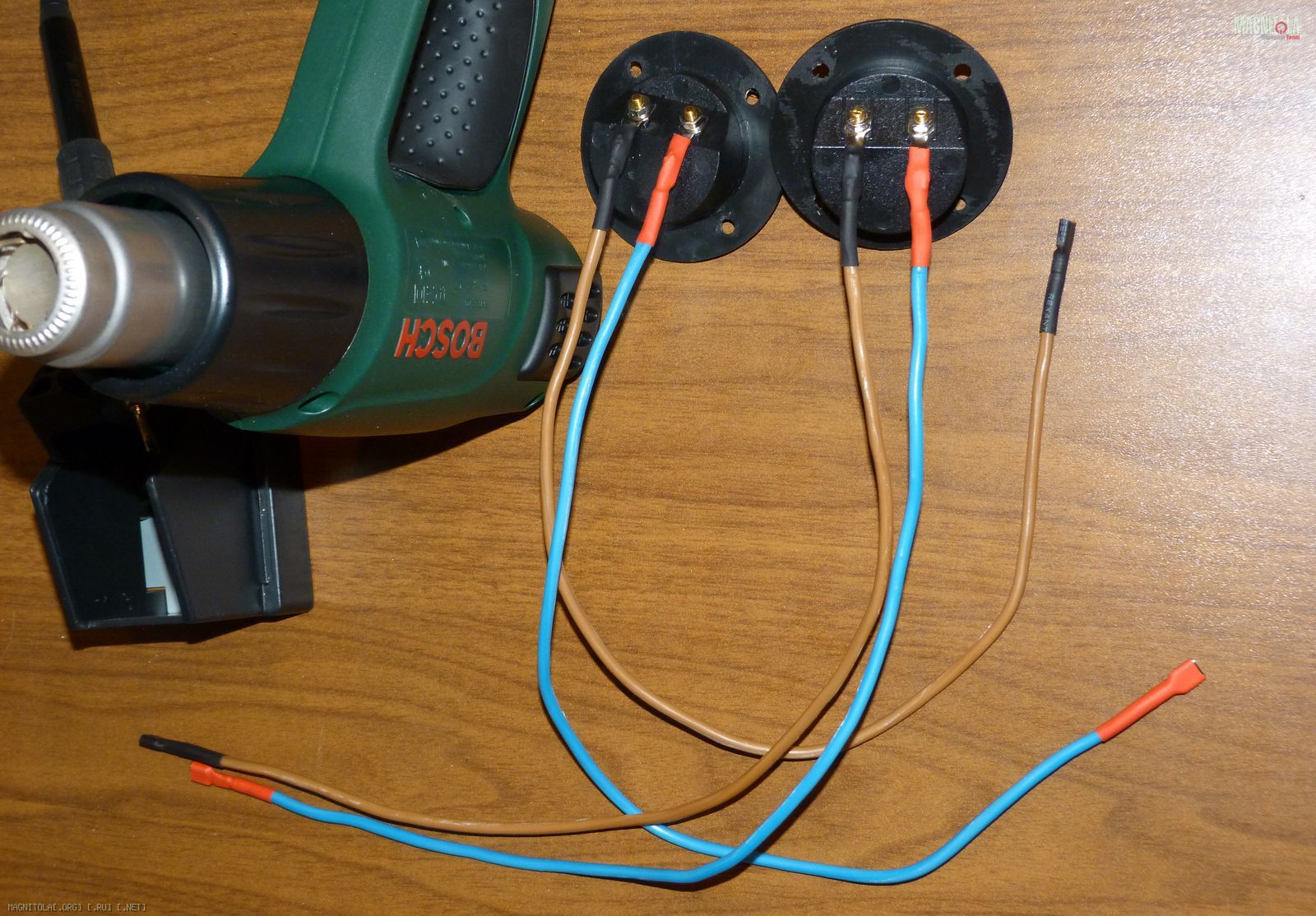

Паяем лопатки к проводам и провода к акустическим терминалам.

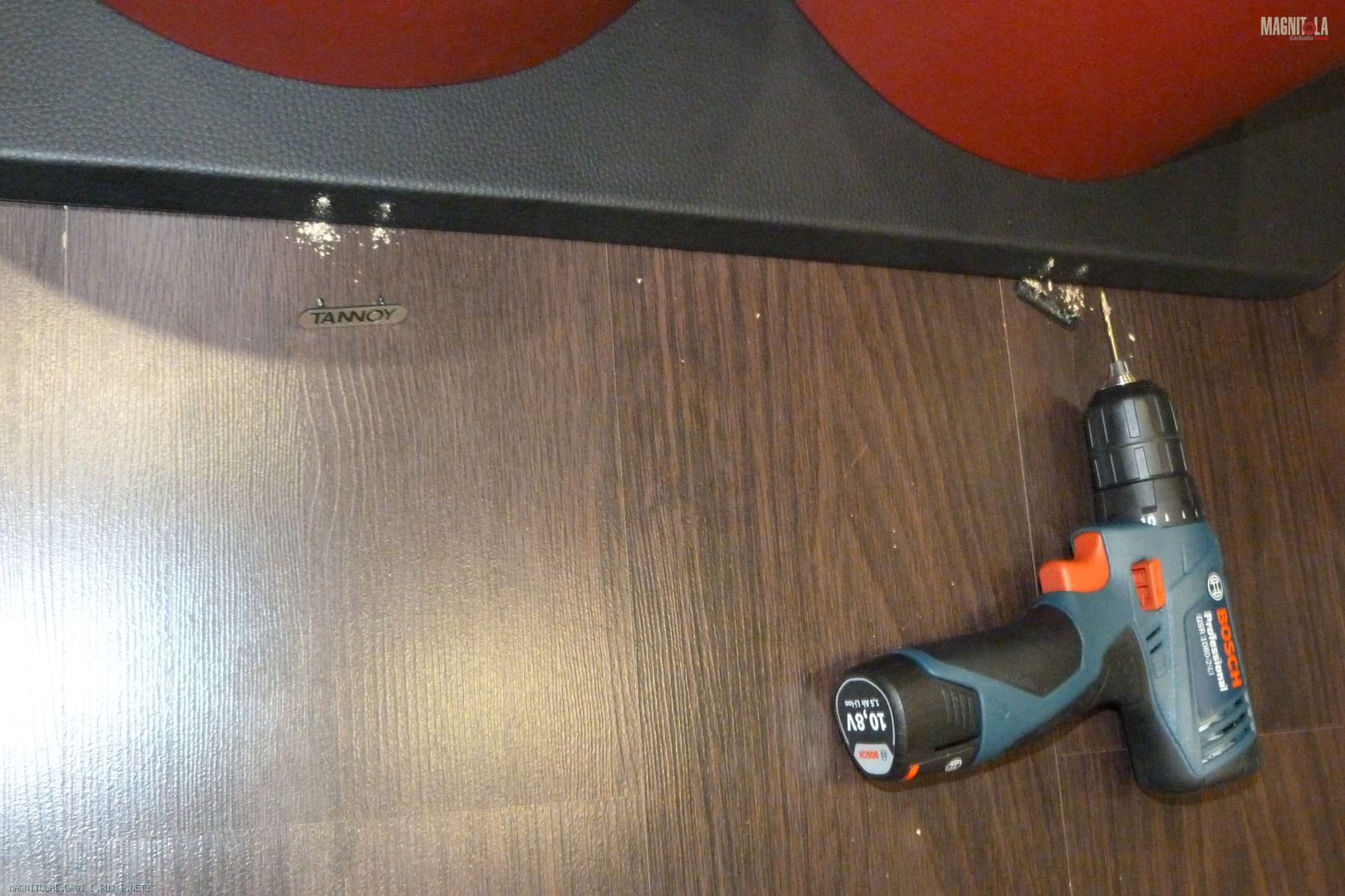

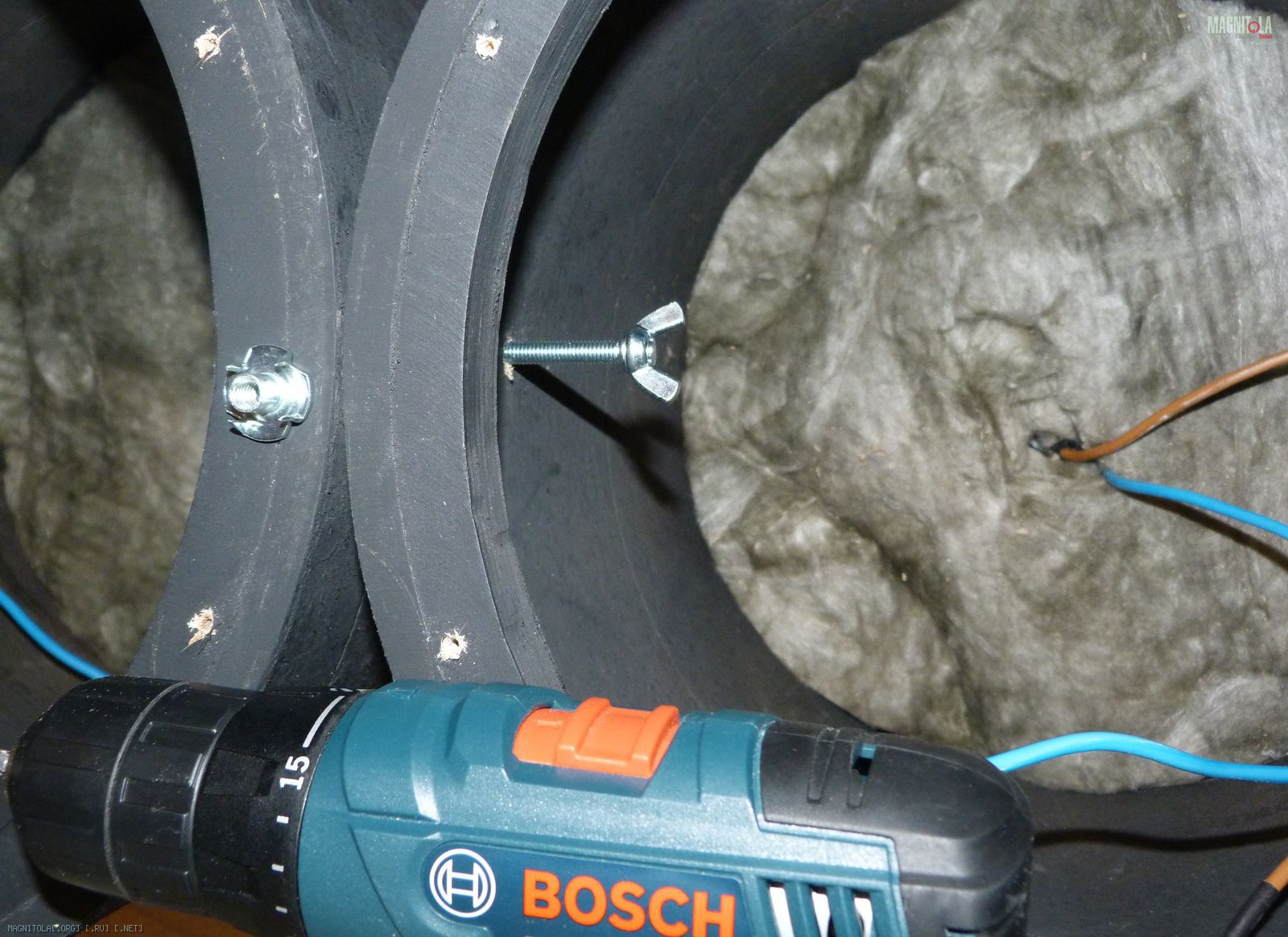

Для предотвращения резонанса между ящиками, сверлим отверстие и скрепляем с помощью барашкового винта и закладной гайки.

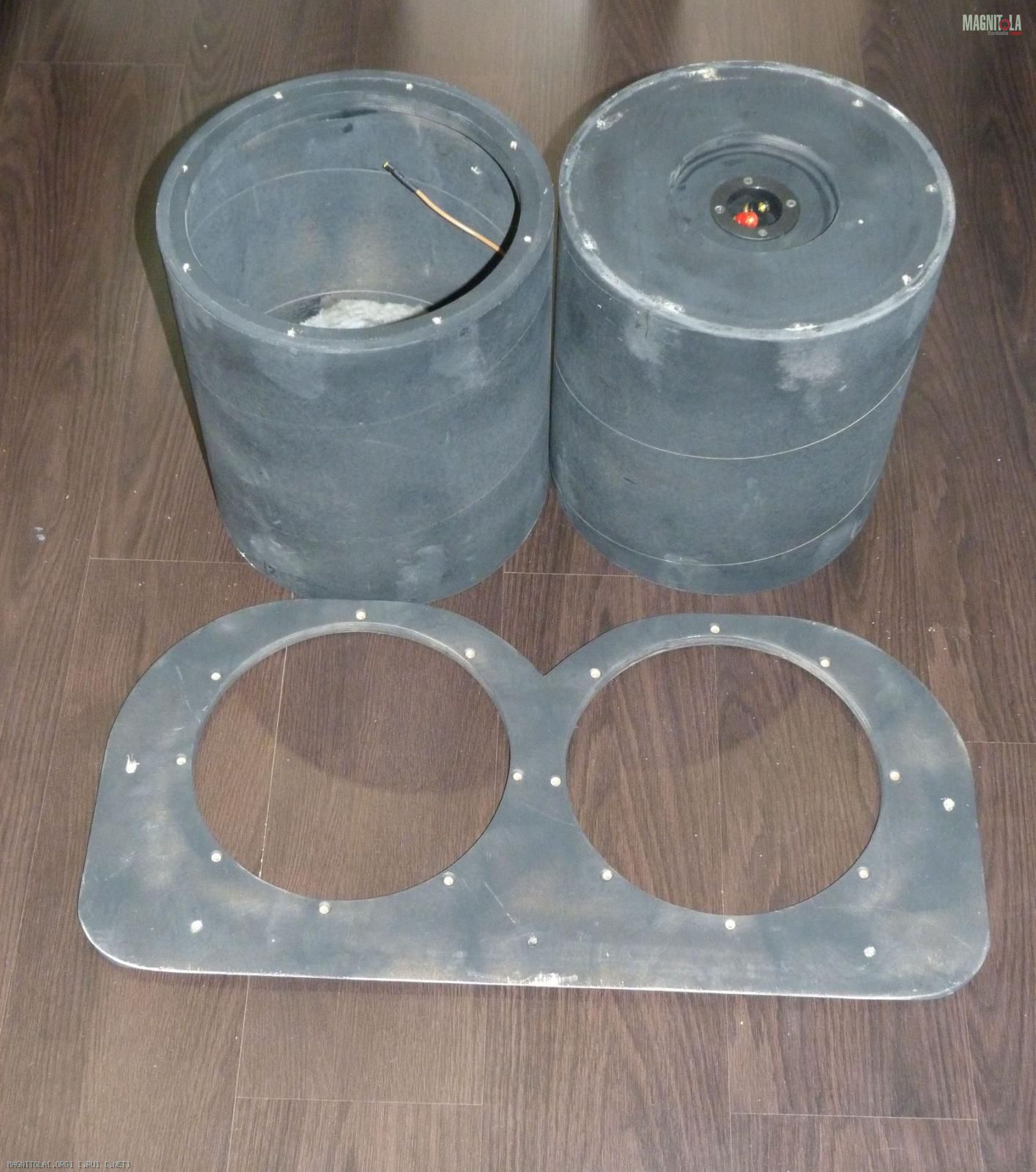

Разбираем конструкцию.



Пришла пора заняться внешним видом.

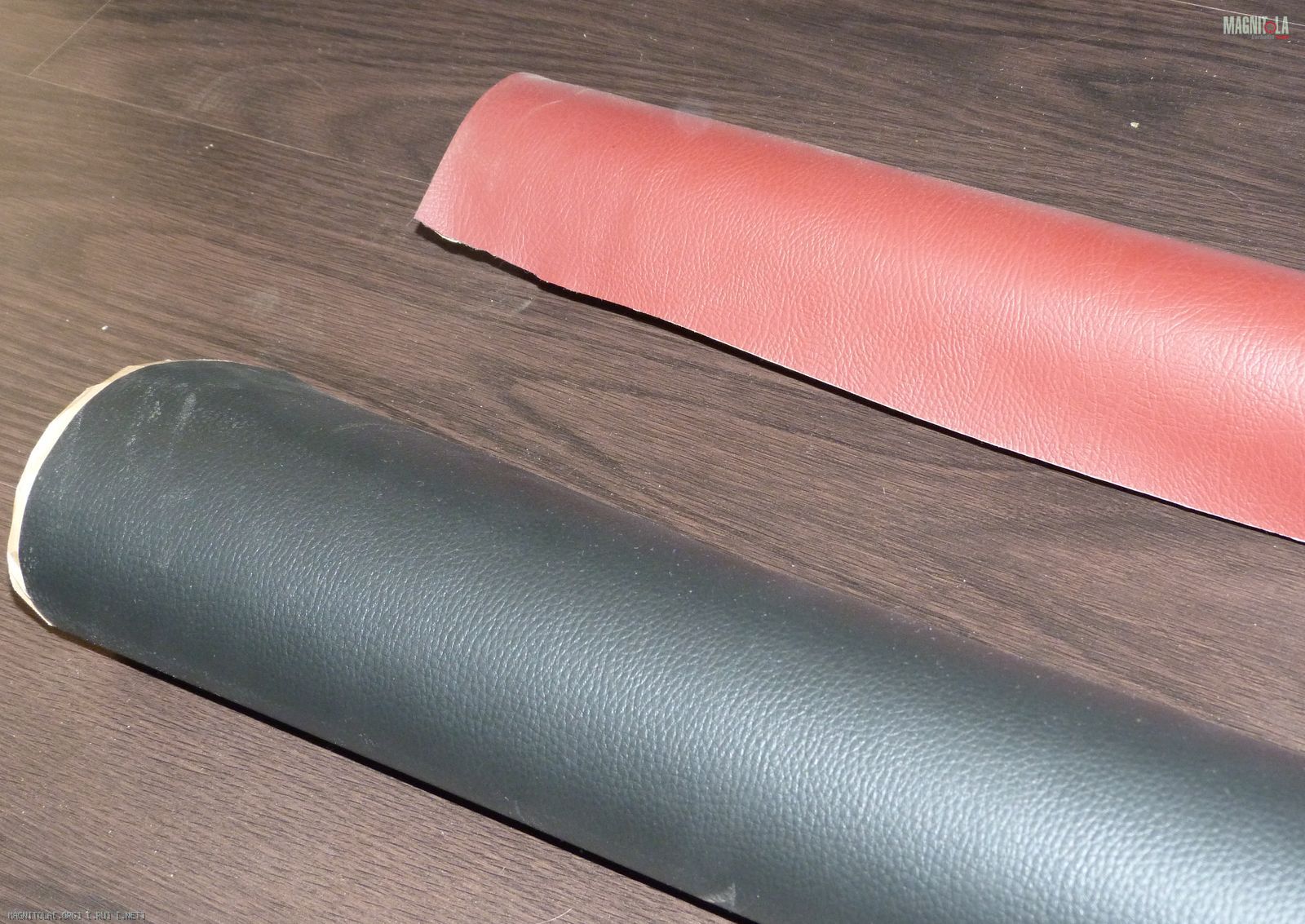

Закупились винилискожей.

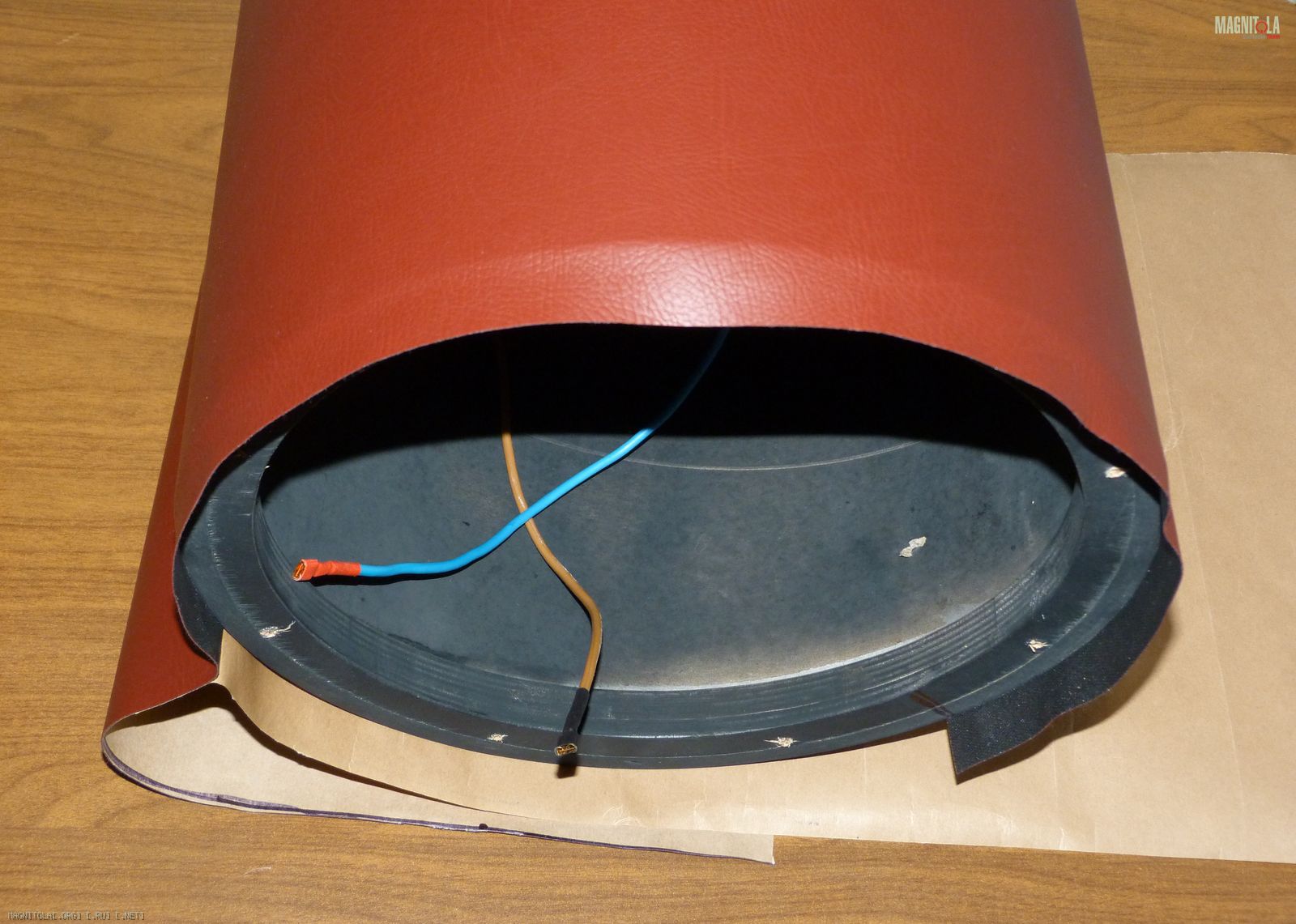

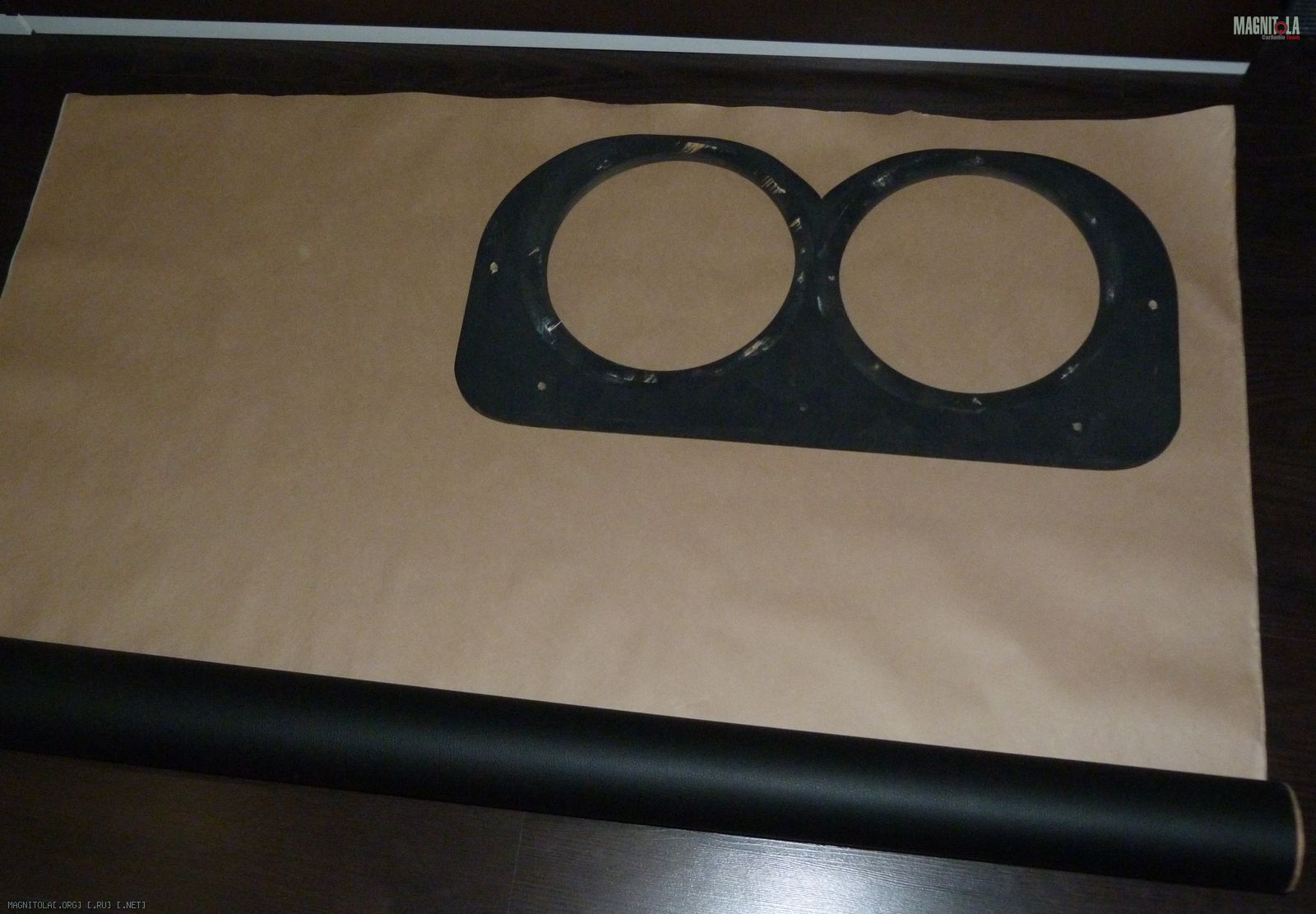

Разбираем, замеряем, отрезаем клеим.

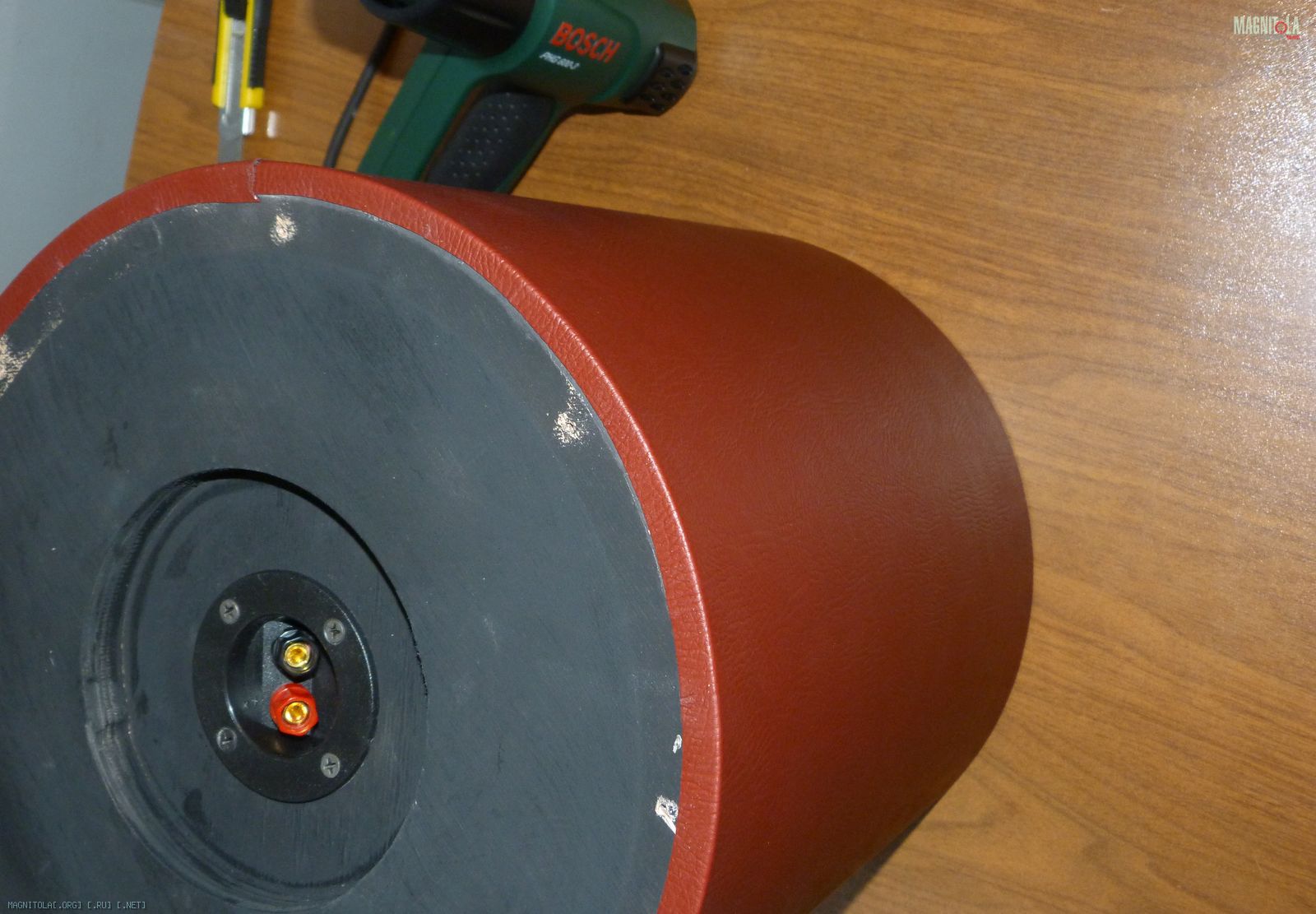

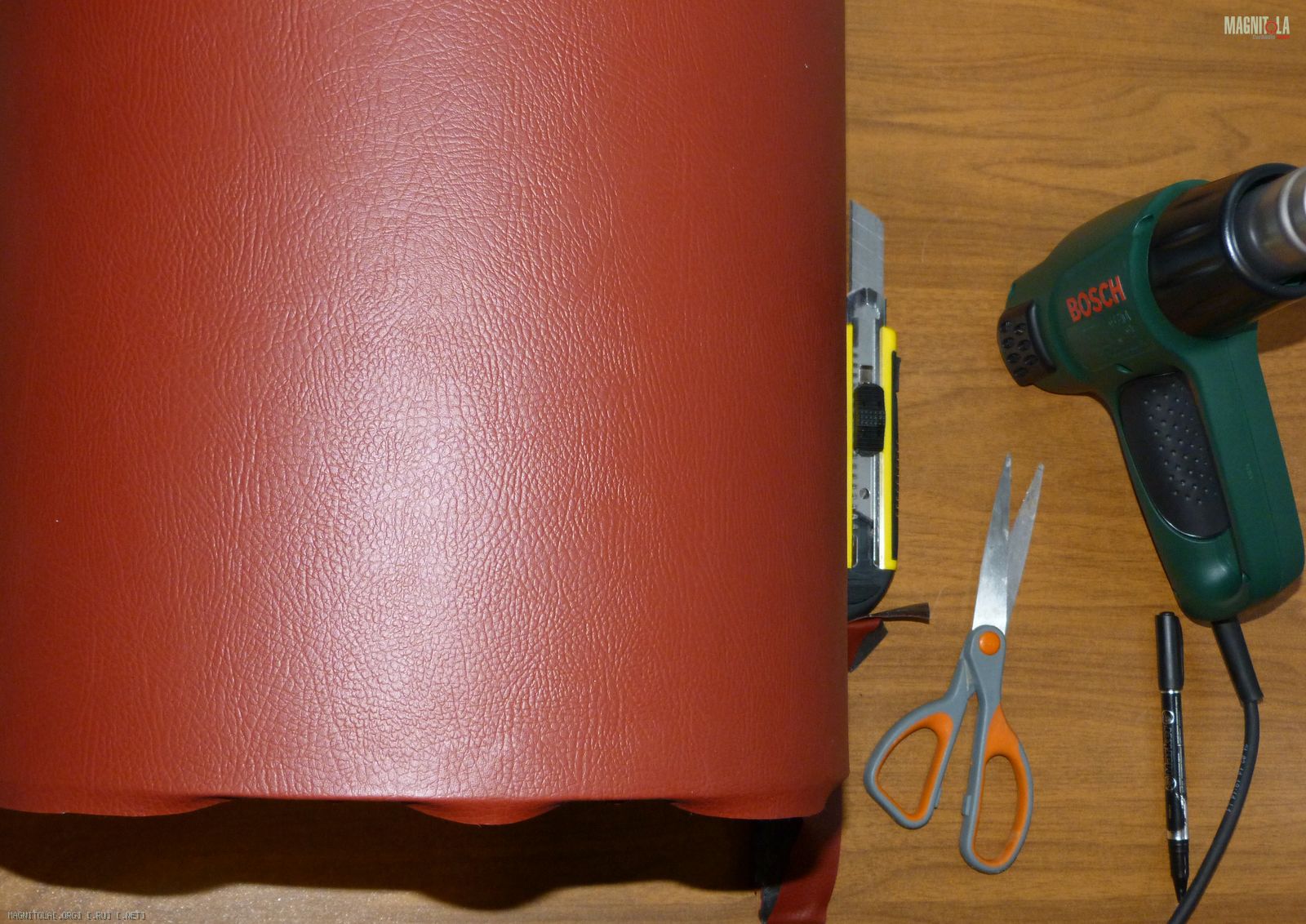

Греем феном и аккуратно разглаживаем.

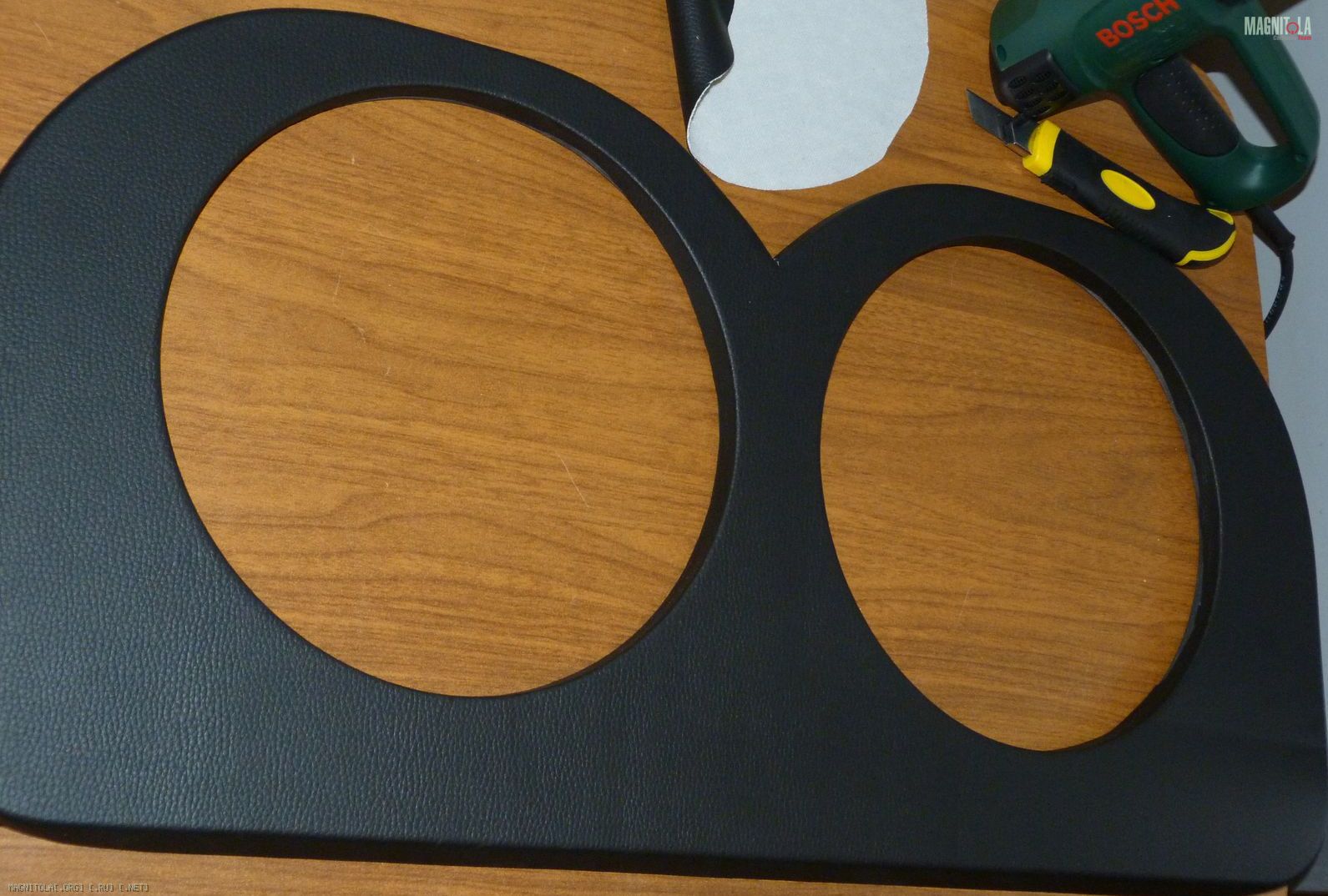

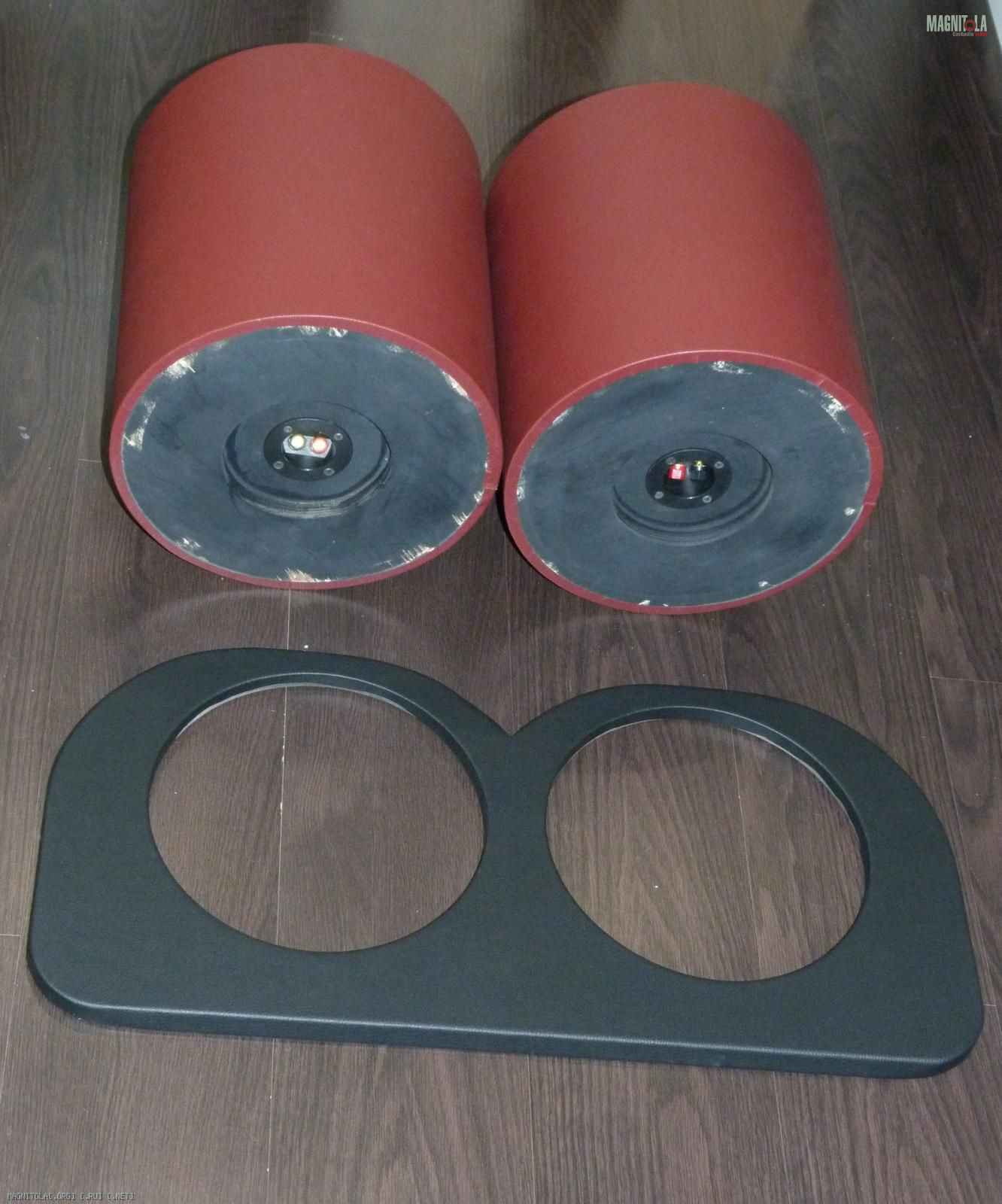

То же самое с подиумом.

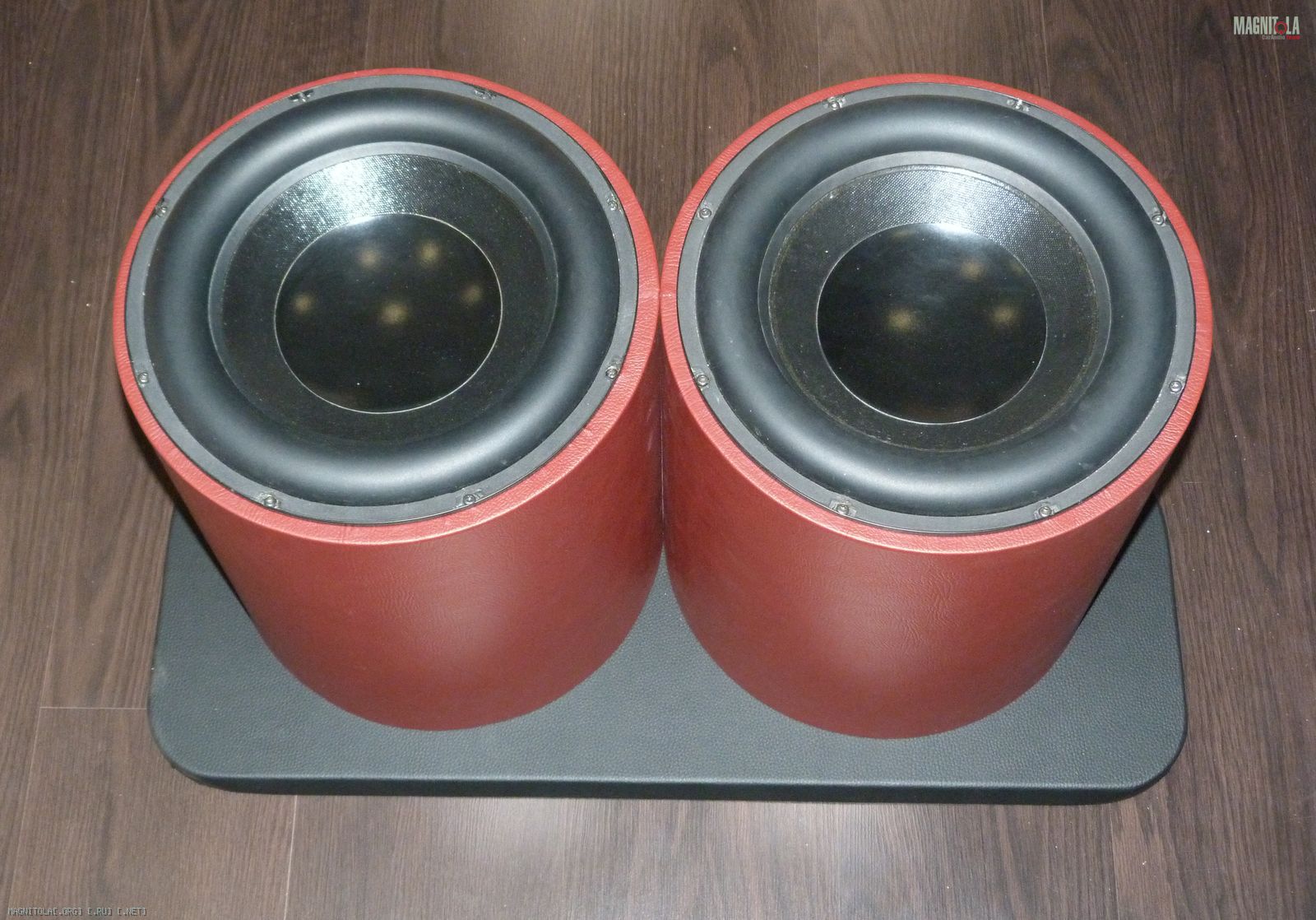

Теперь собираем и закрепляем между собой. Устанавливаем сабовые головки и завинчиваем шурупами Torx.



И конечный штрих.

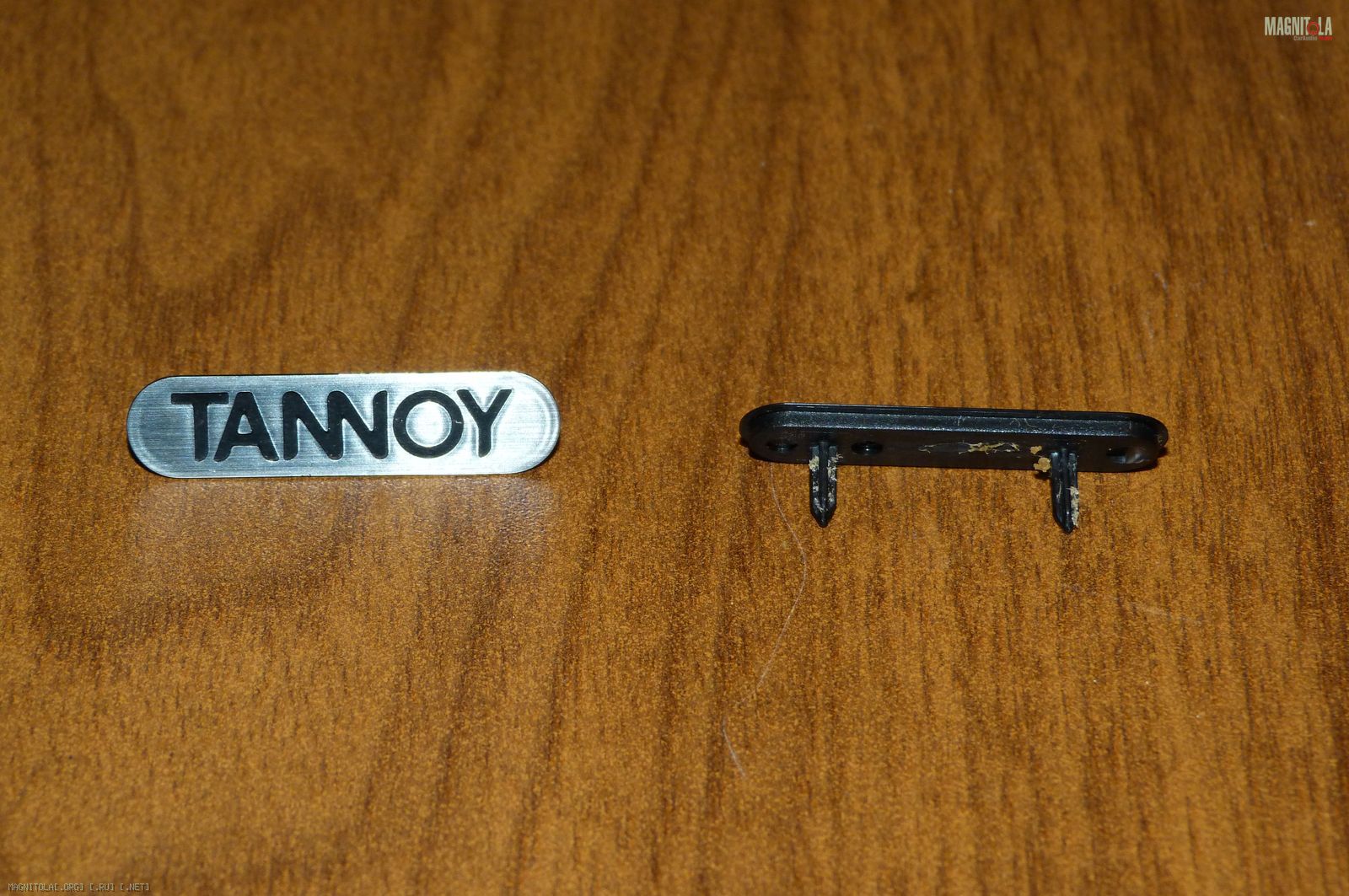

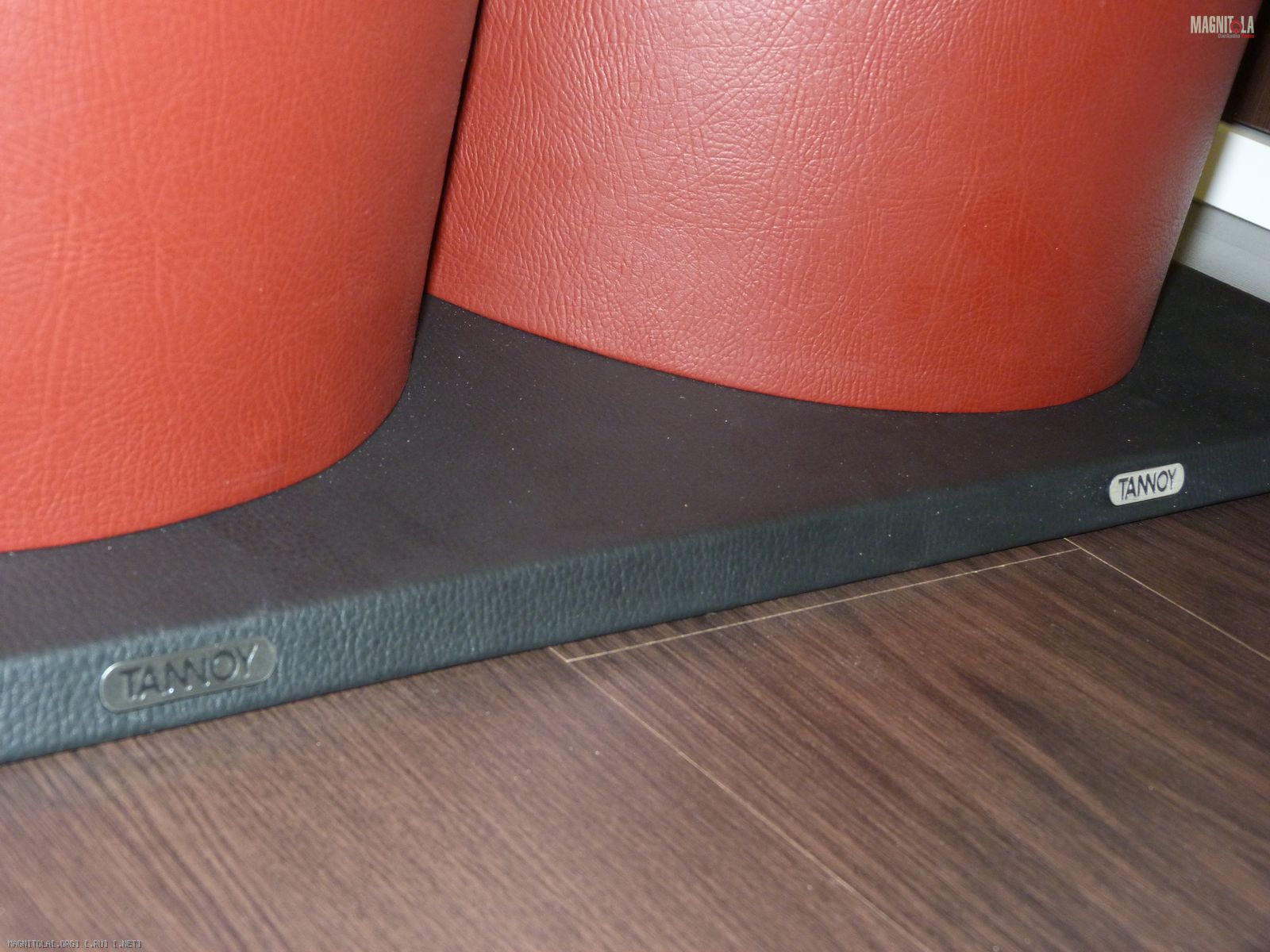

Оригинальные шильды с Tannoy Studio.



Для быстрого демонтажа сабвуферного звена, закрепление всей конструкции с помощью 4-х барашковых винтов и закладных гаек в фальш-полу. Снятие занимает не более 2 минут.

Продолжение следует...

Всем бобра.

Идея-супер!
Исполнение-отлично!
А "кепок",как у кошечки,не будет?

Обязательно, чуть позже

Немного не по порядку.


Этап IV. 2. Фальш-пол. Расположение компонентов и коммутация.

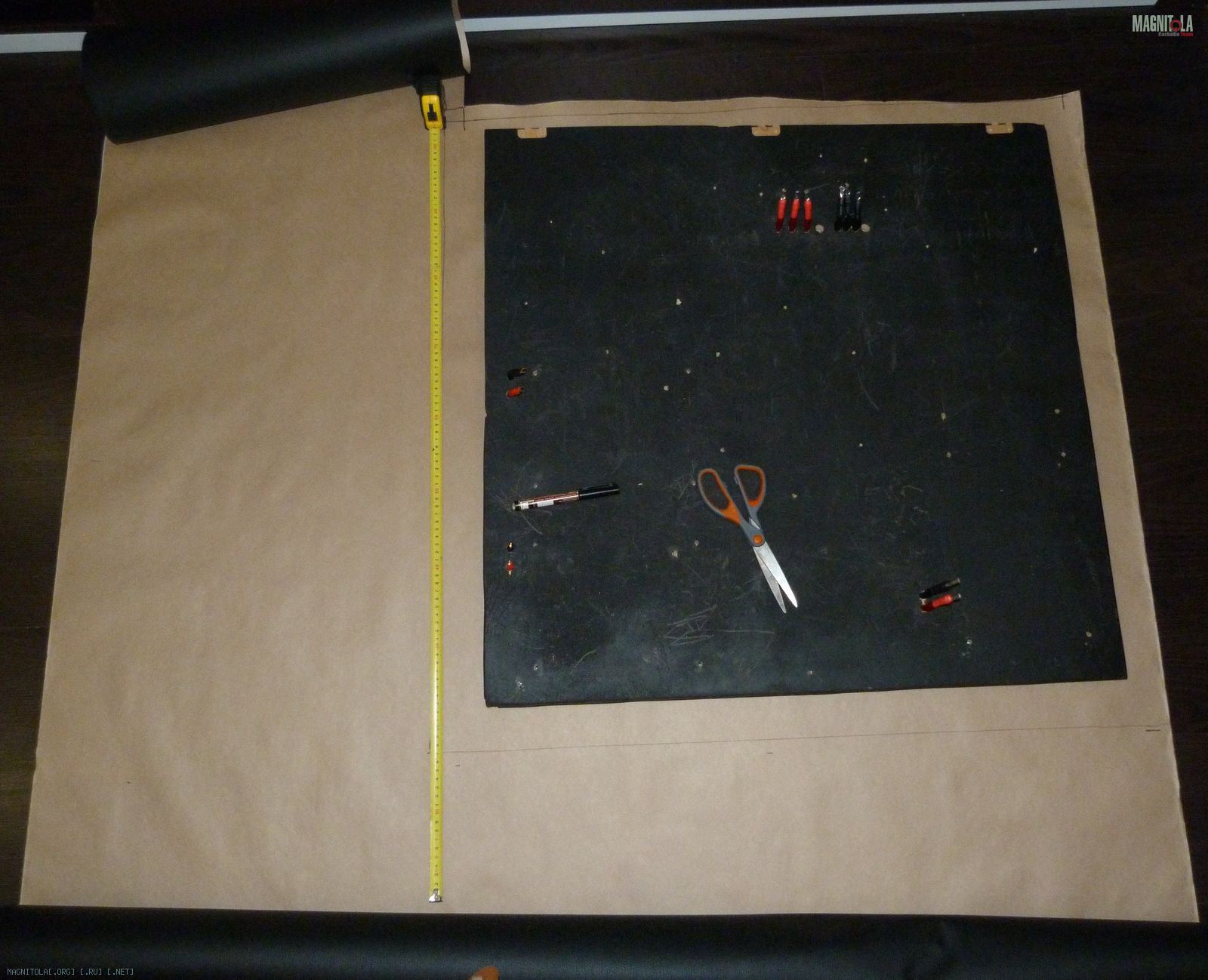

Разобрал фальш-пол для работы с его внешним видом и установки компонентов.

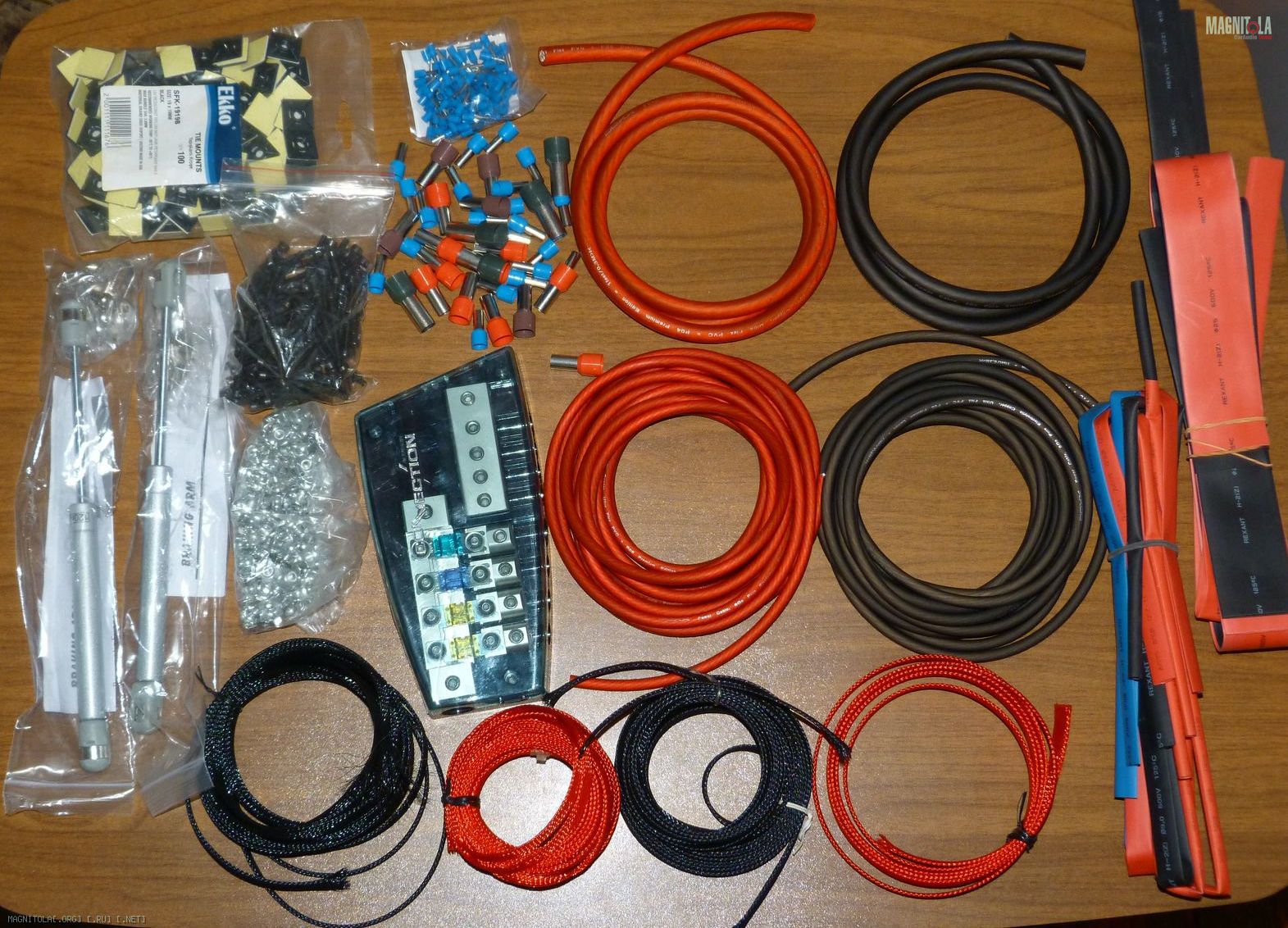

Готовим всё необходимое.

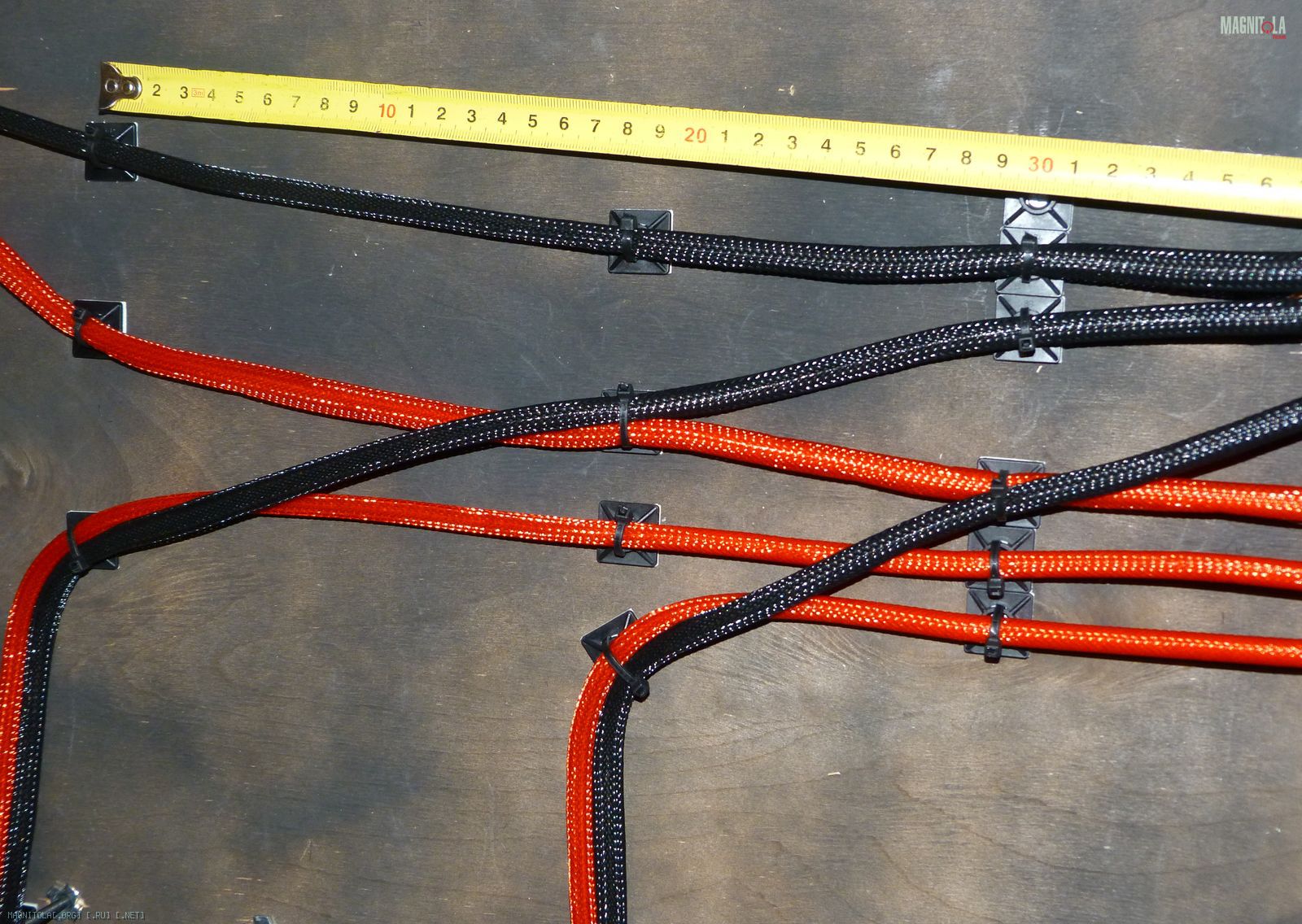

Силовые кабели будут проходить с обратной стороны, дабы не пересекаться с акустическими и межблочными.

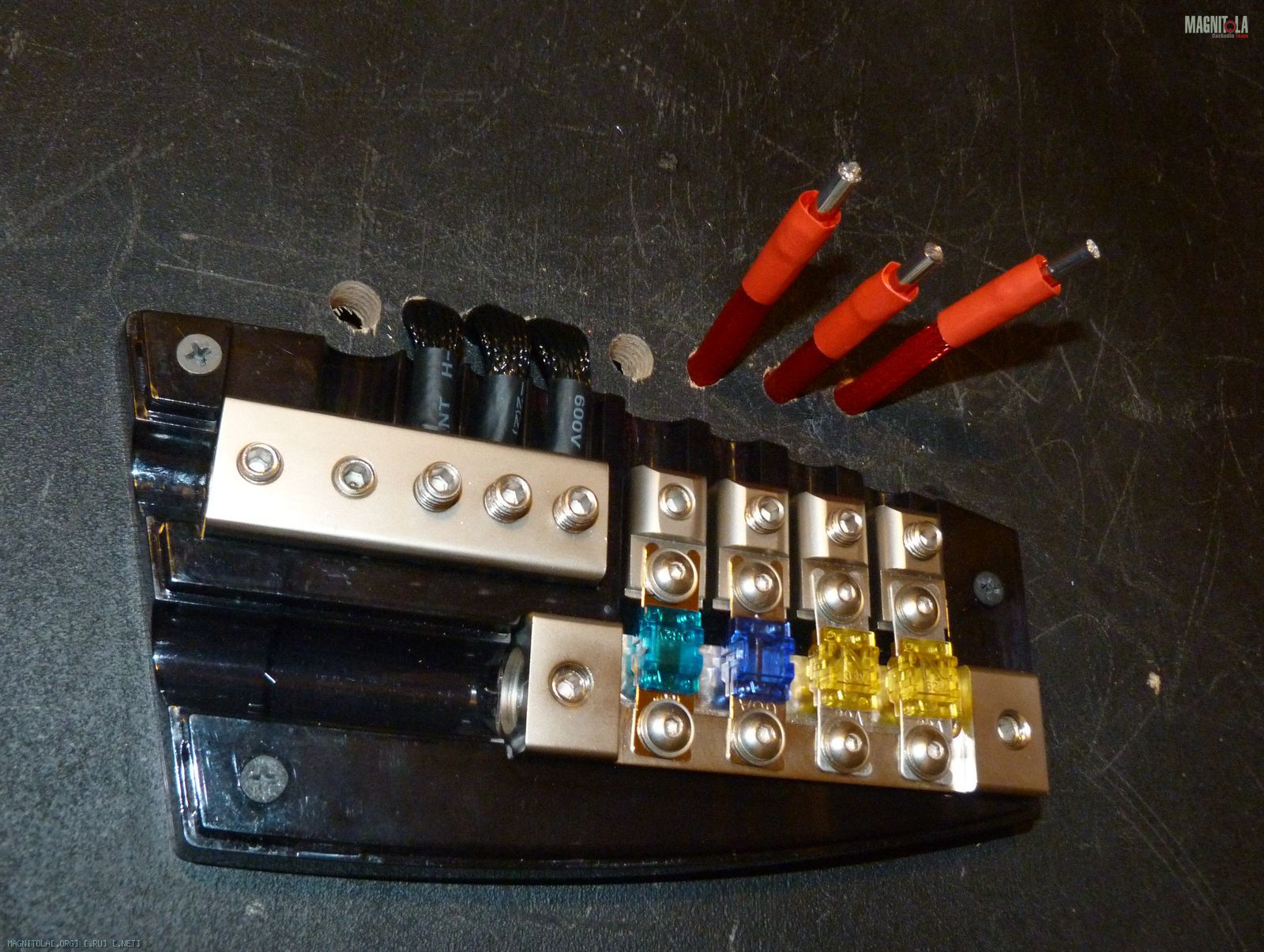

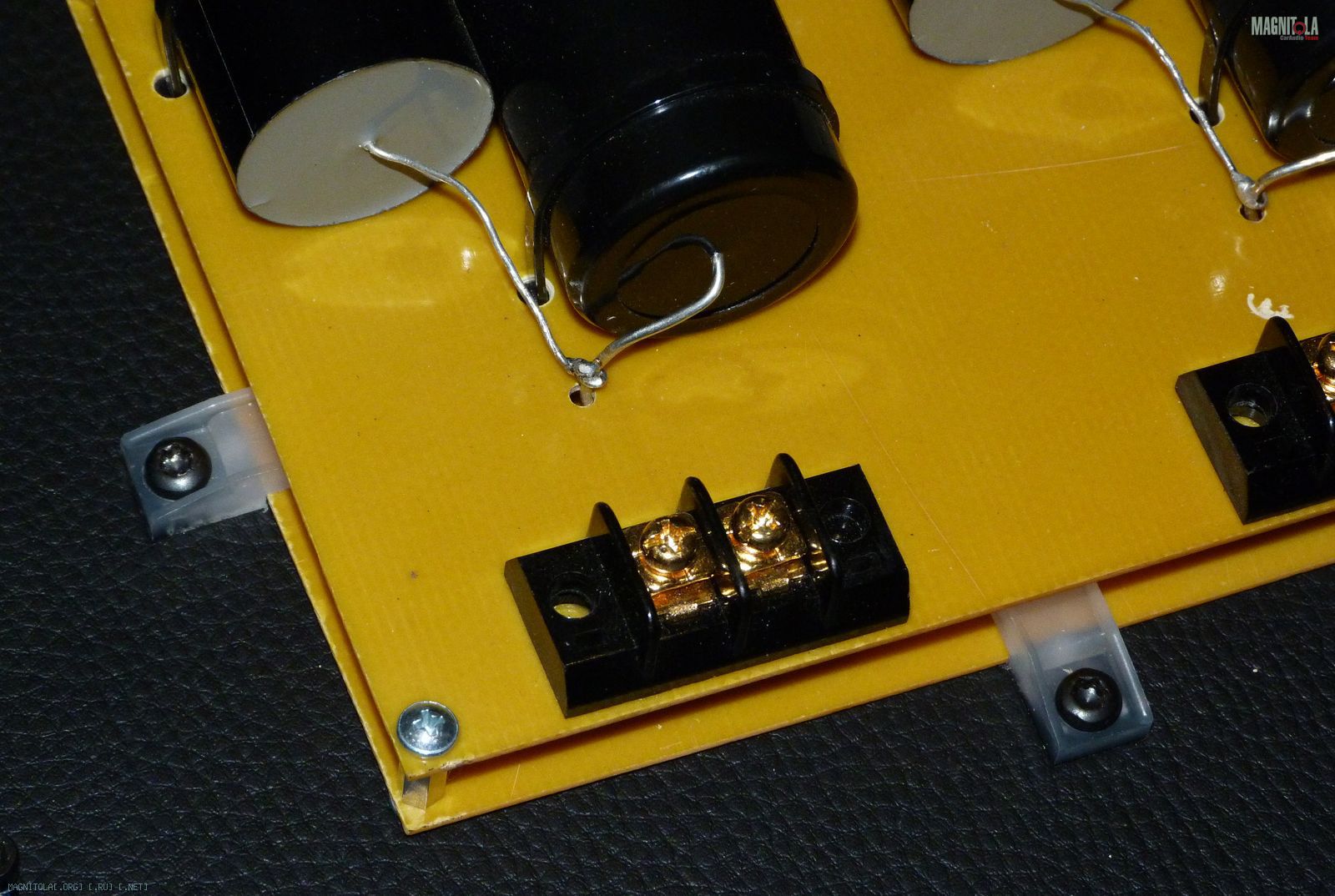

Приклеиваем и прикручиваем монтажные площадки. Закрепляем пластиковыми хомутами.

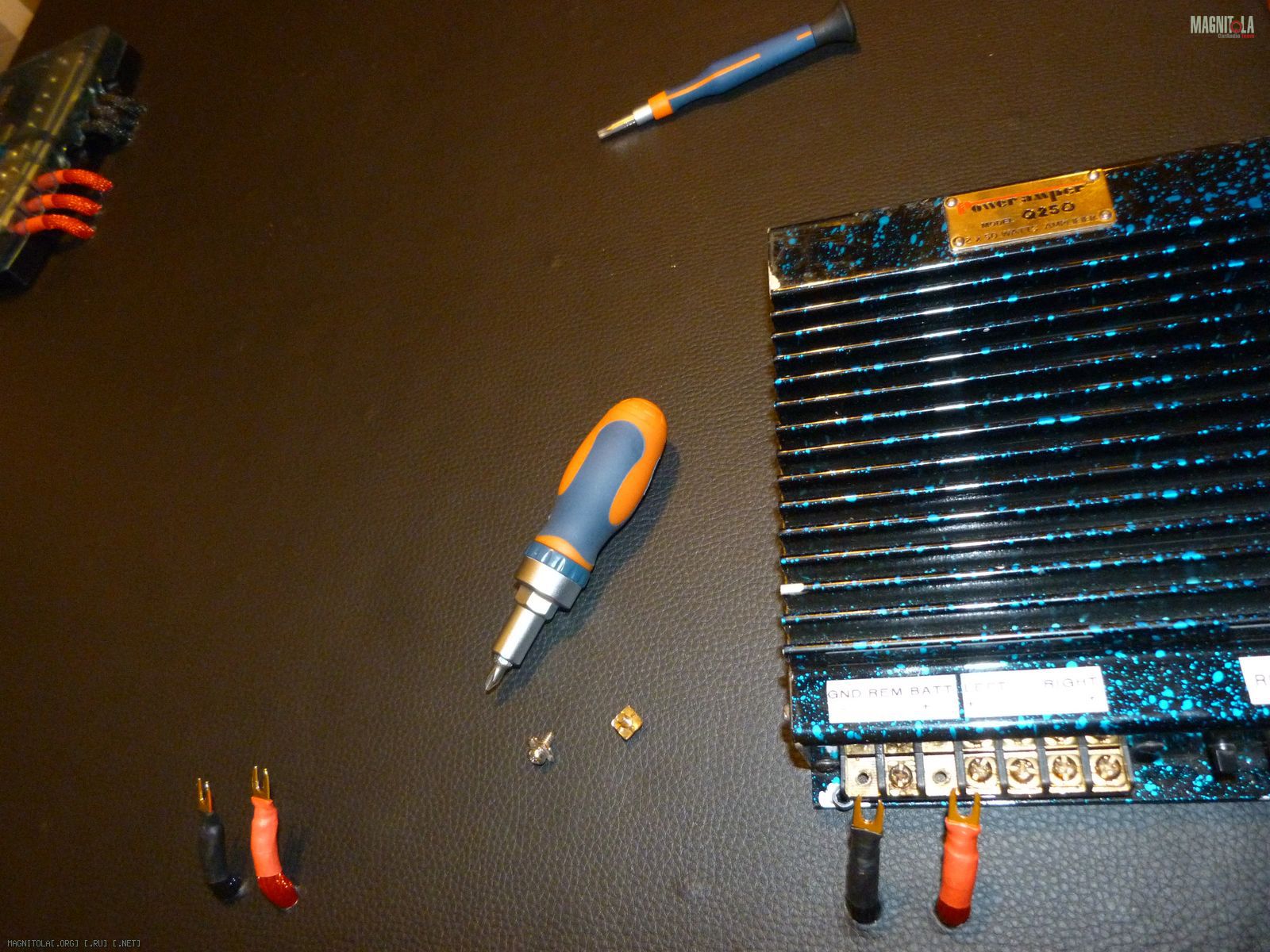

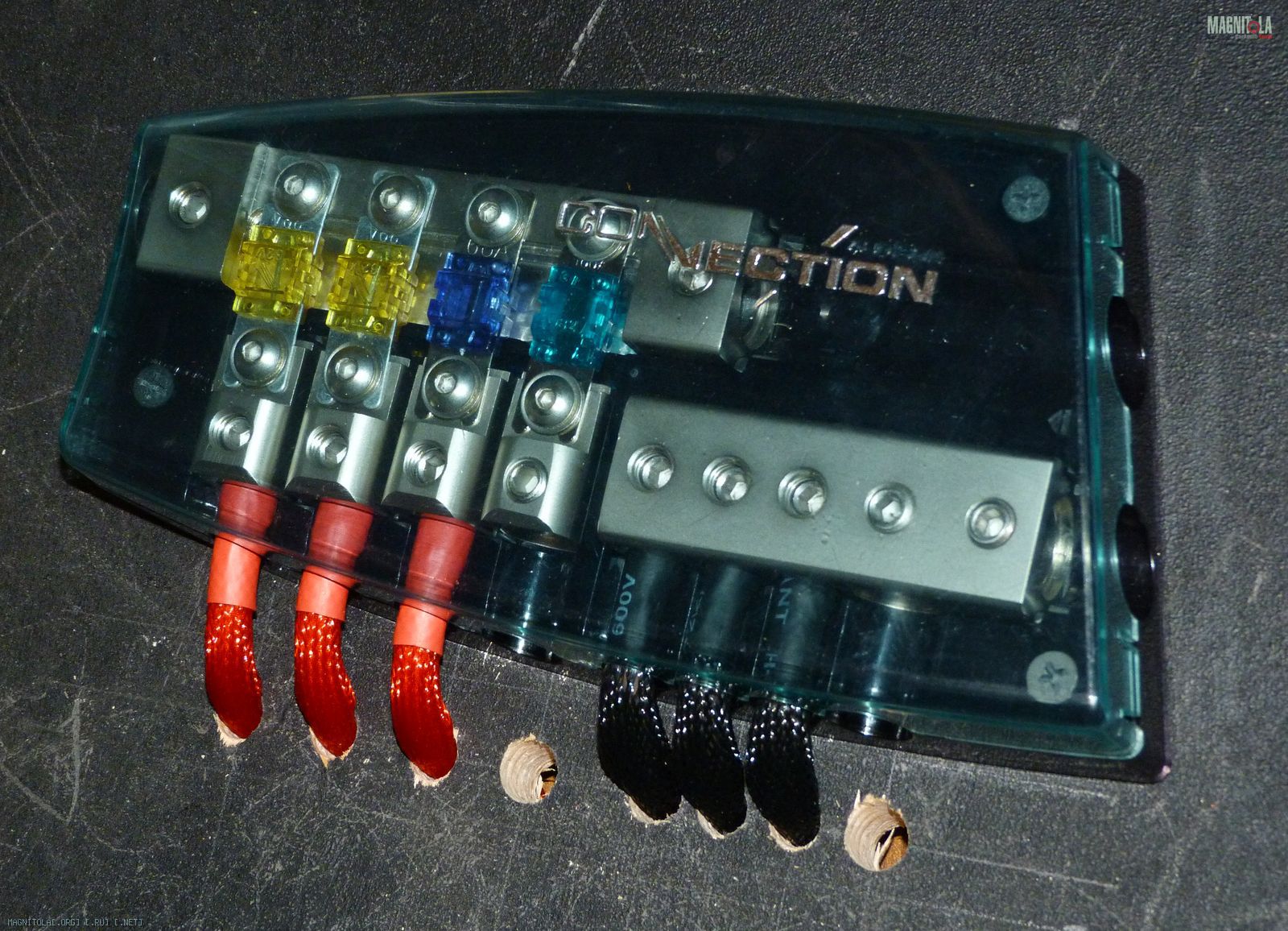

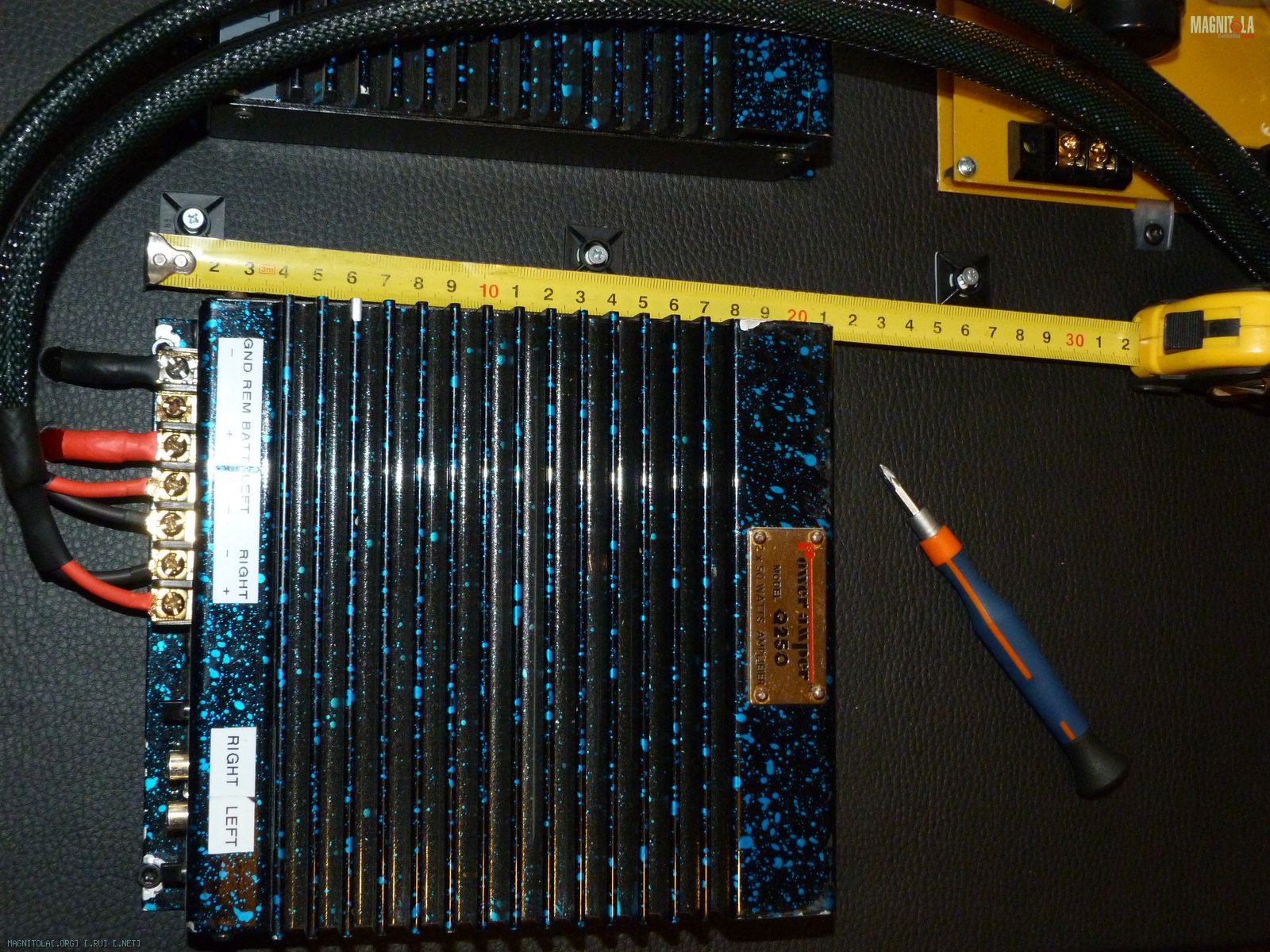

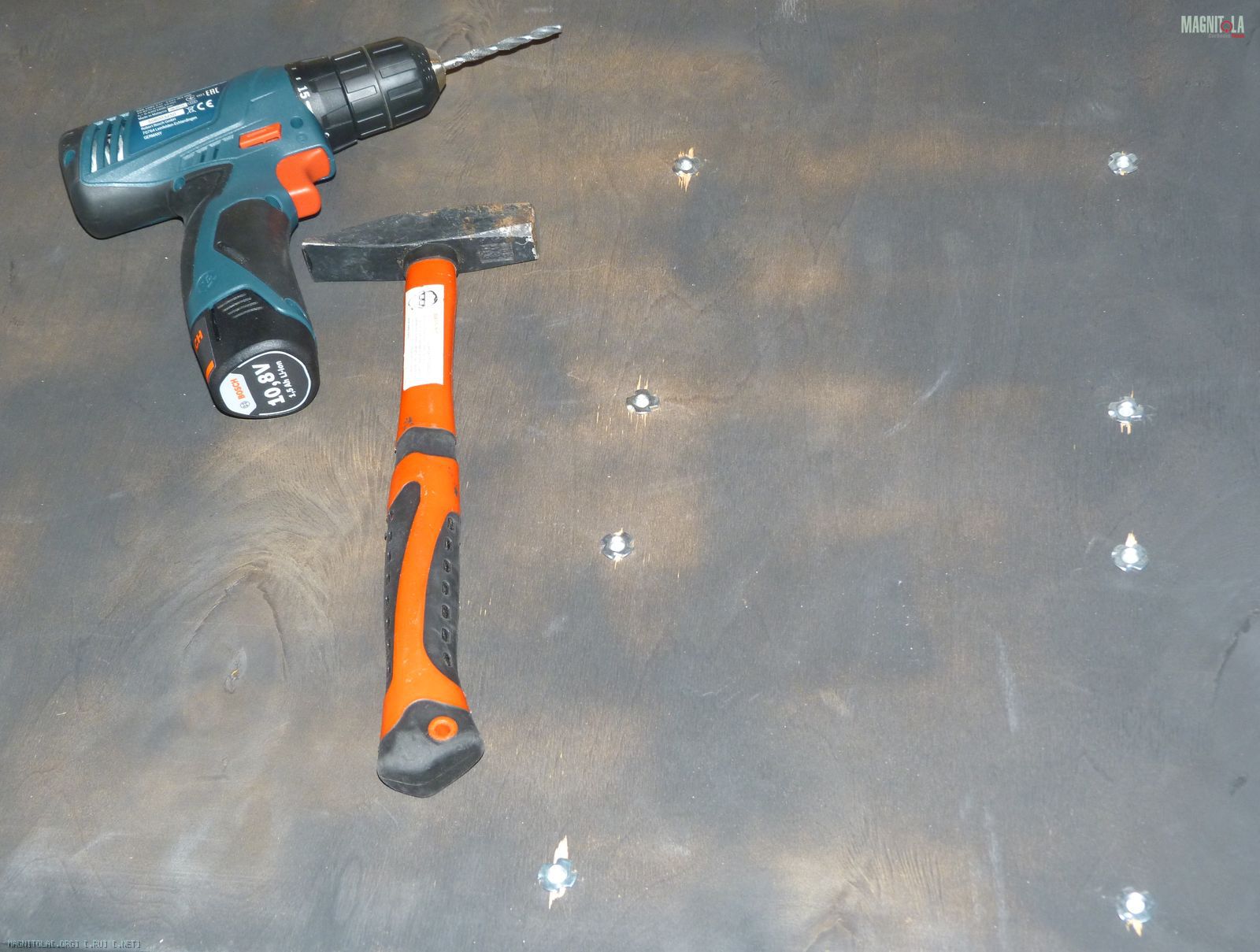

Усилители, крепятся винтами Torx с закладными гайками. Сверлим отверстия, размещаем аппаратуру, примеряем, намечаем. Обжимаем силовые кабели.



Разбираем всё.

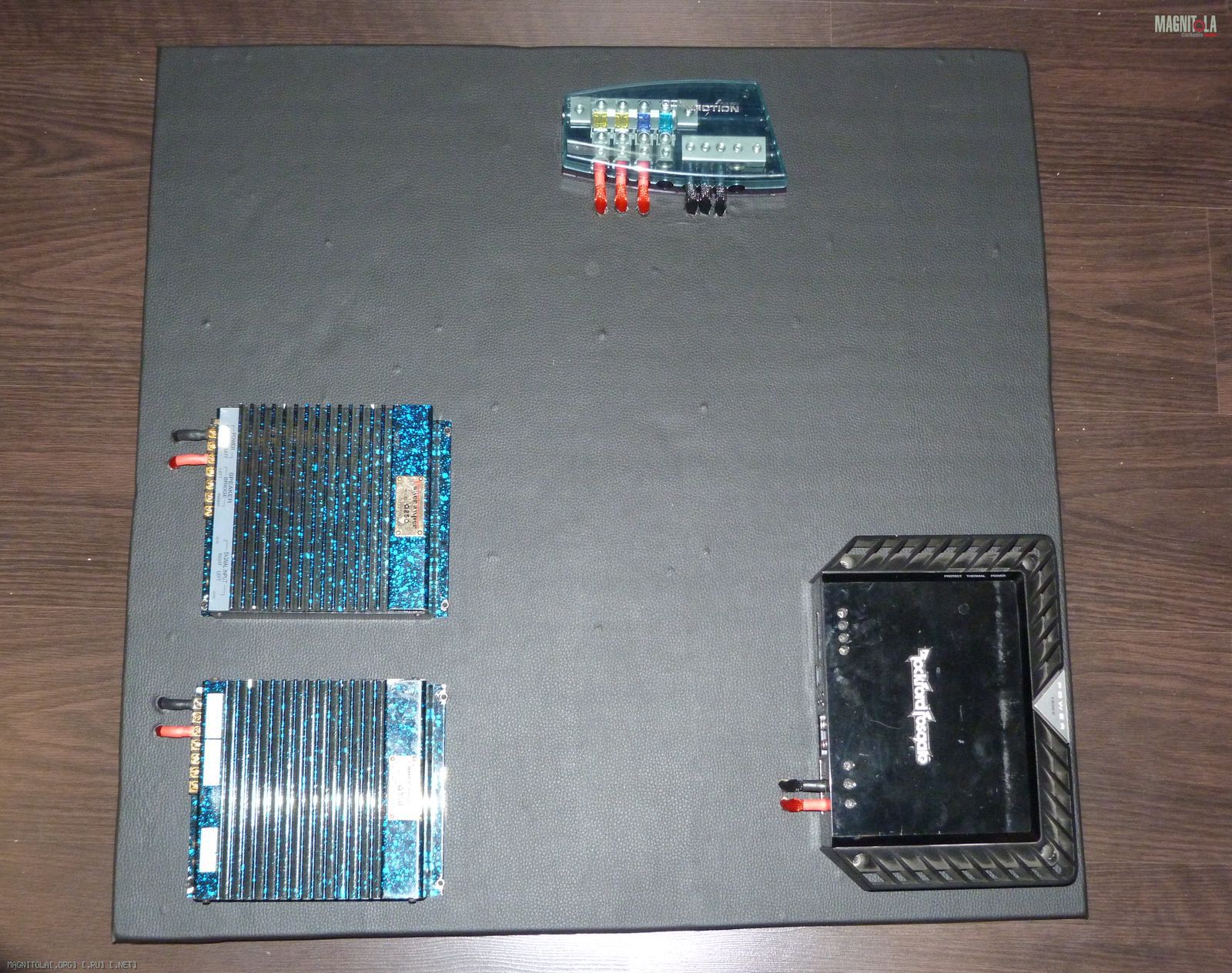

Основную часть оклеиваем винилискожей. Разогреваем феном, разглаживаем. Горочки-неровности это отверстия под крепление аппаратуты.
Собираем на чистовую.

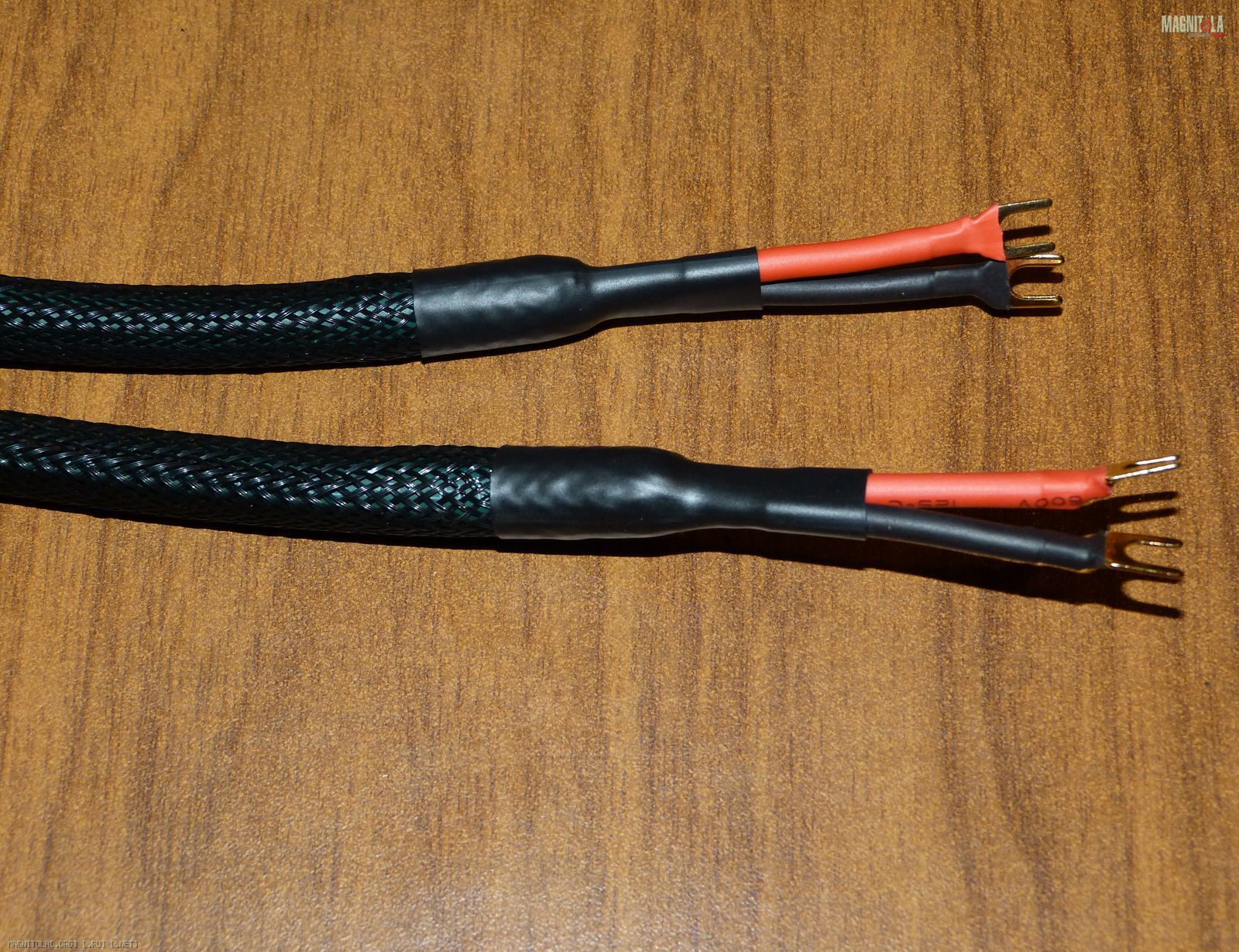

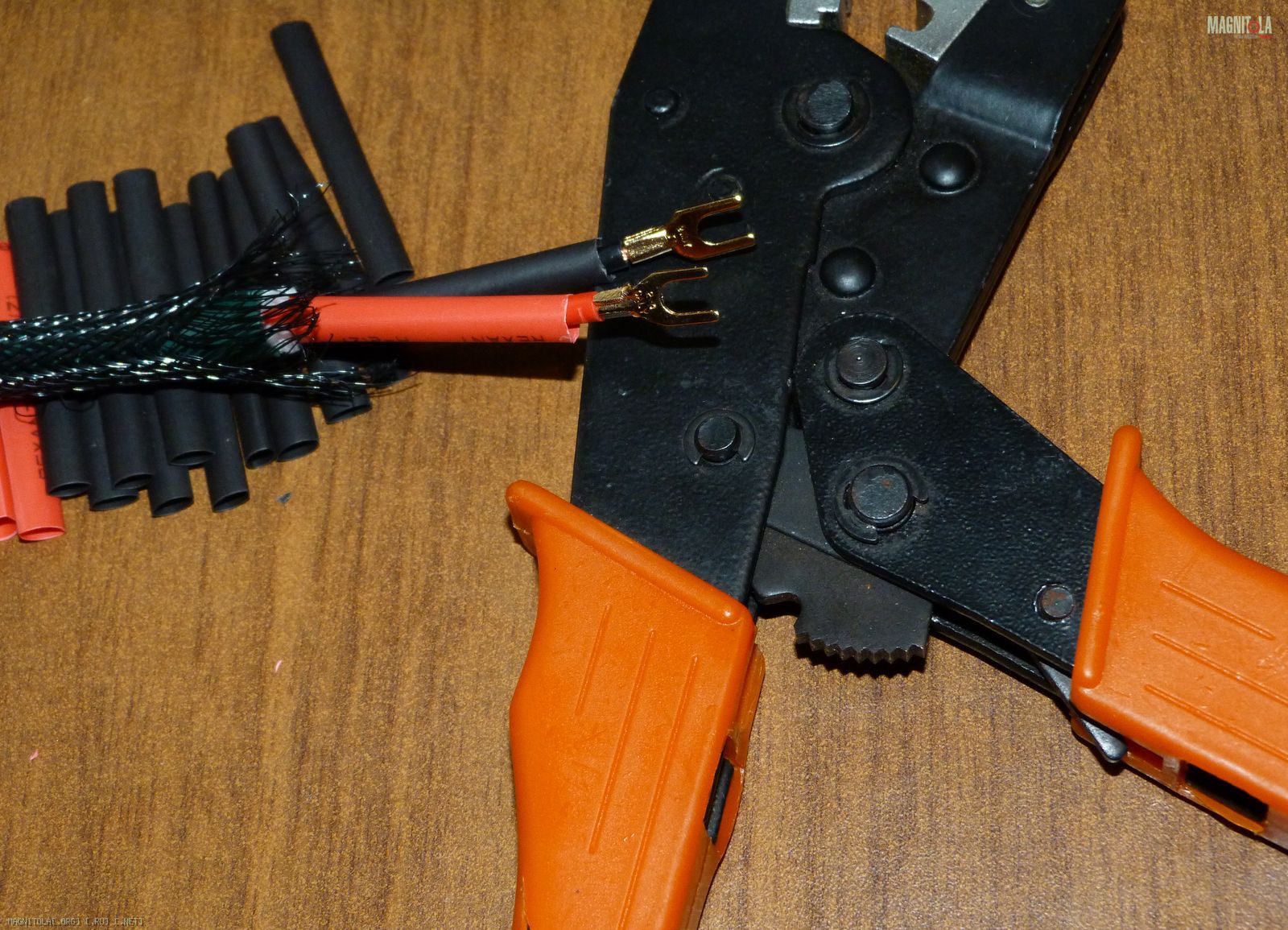

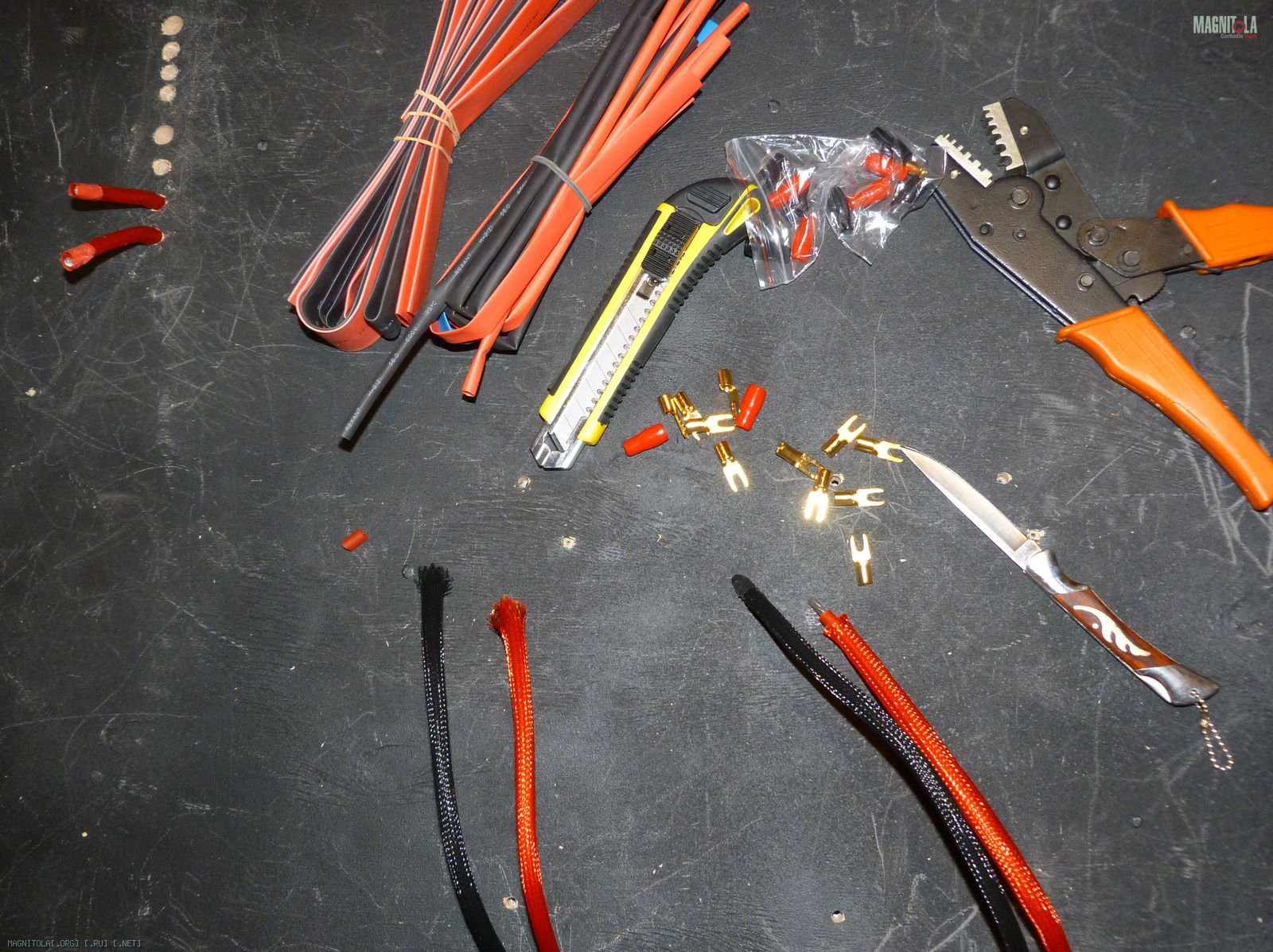

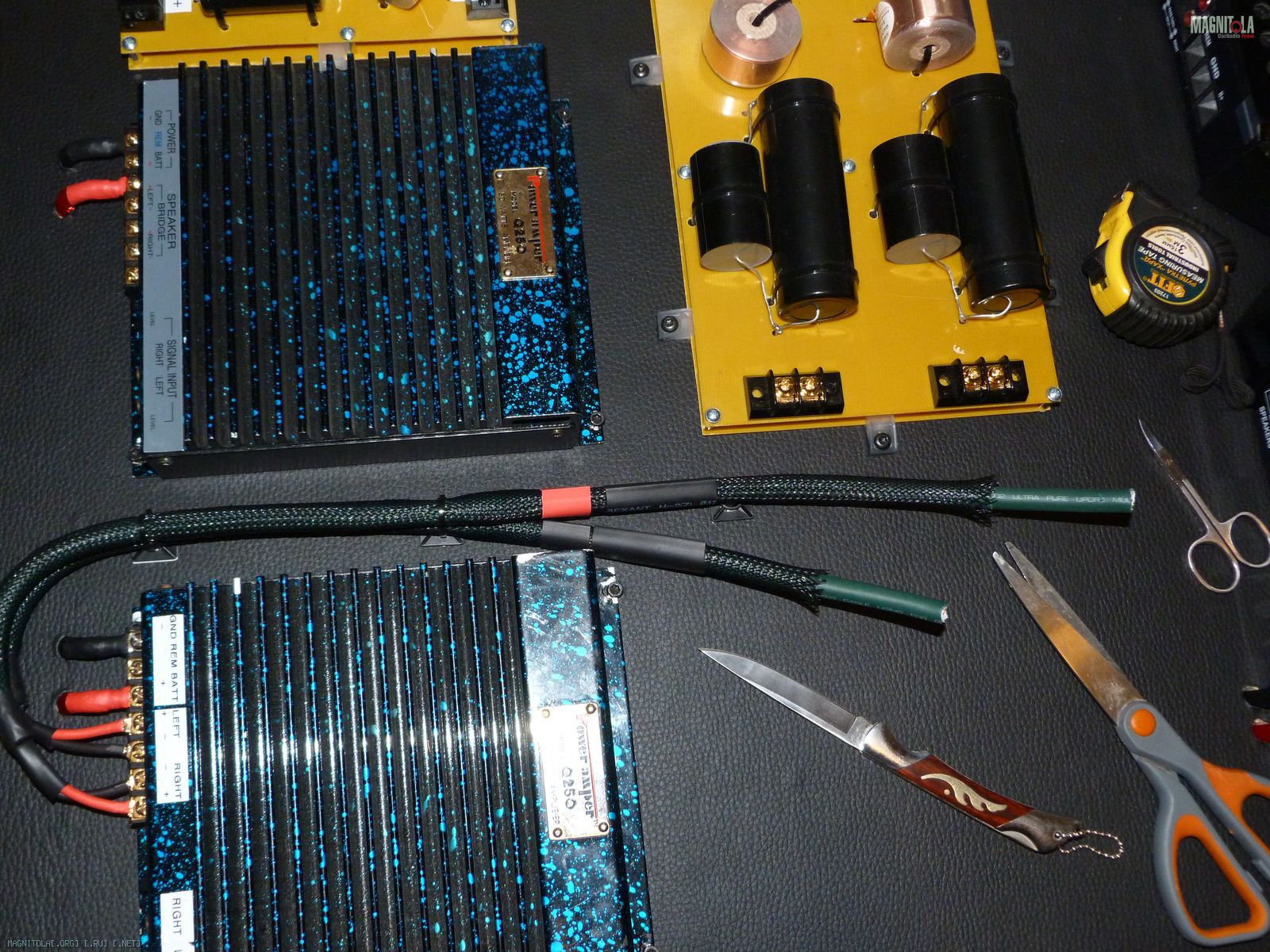

Разделываем акустические кабели. Змеиная кожа, медные лопатки с золотым покрытием, термоусадка.

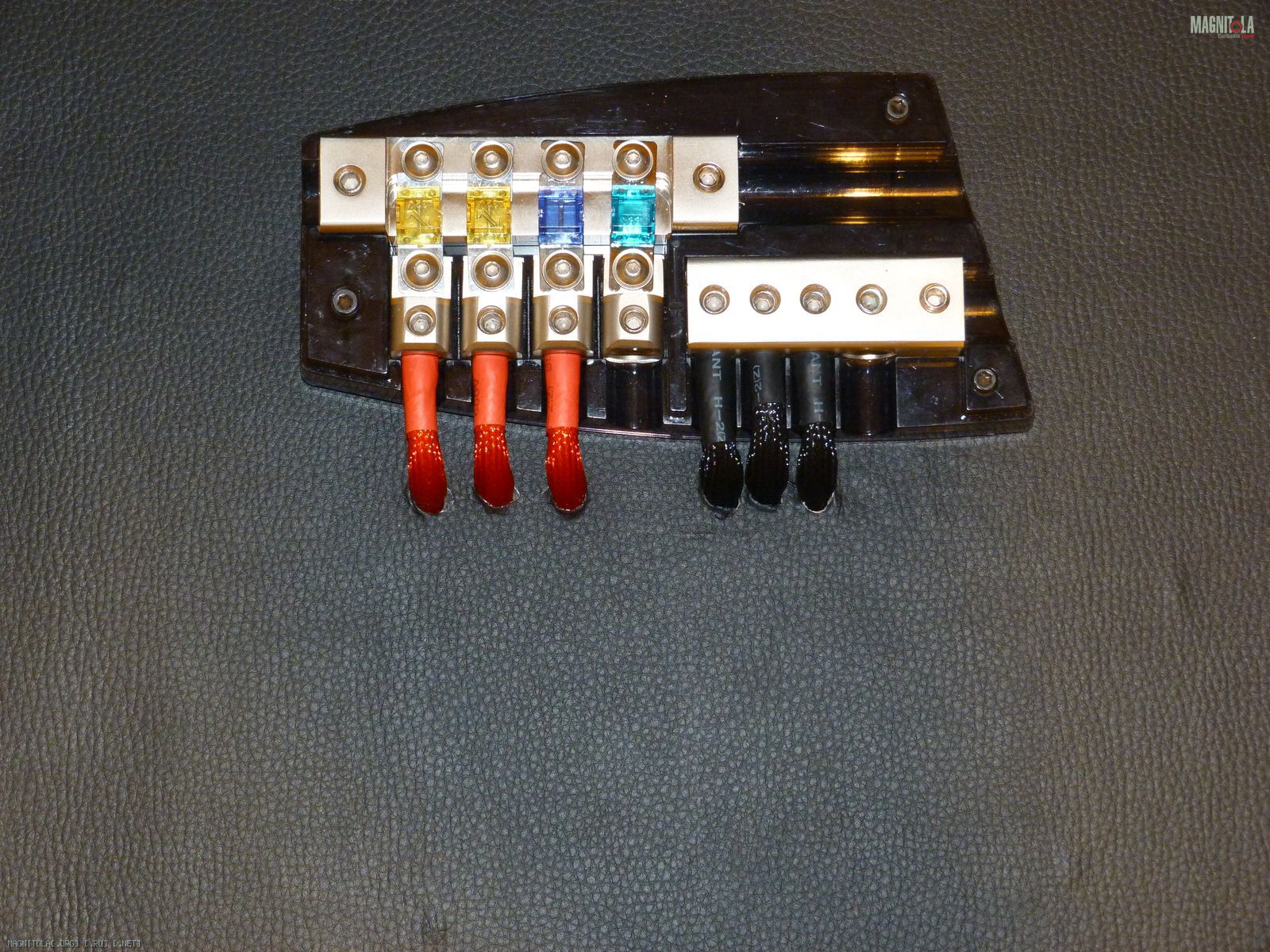

Коммутируем, привинчиваем к полу.

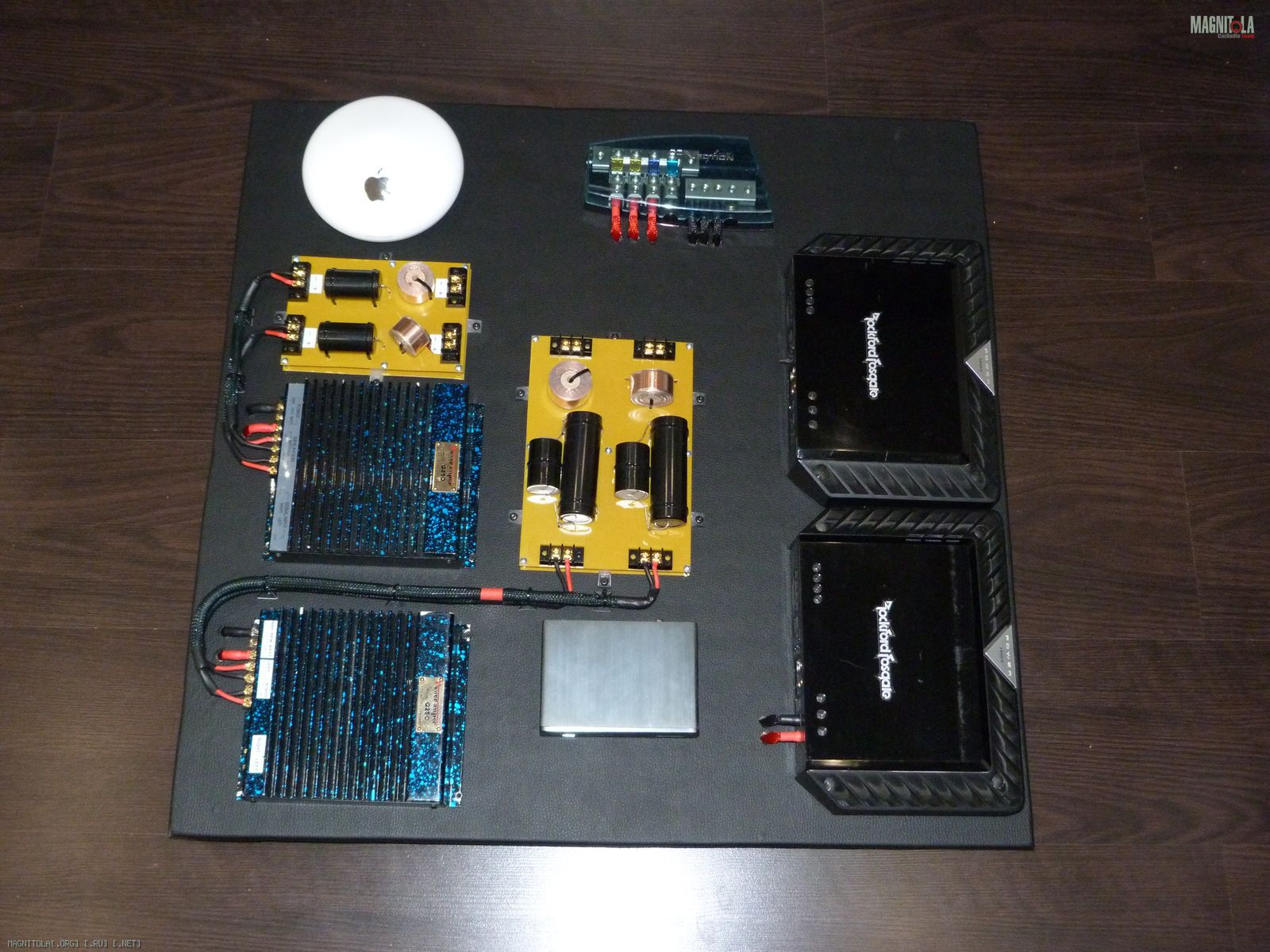

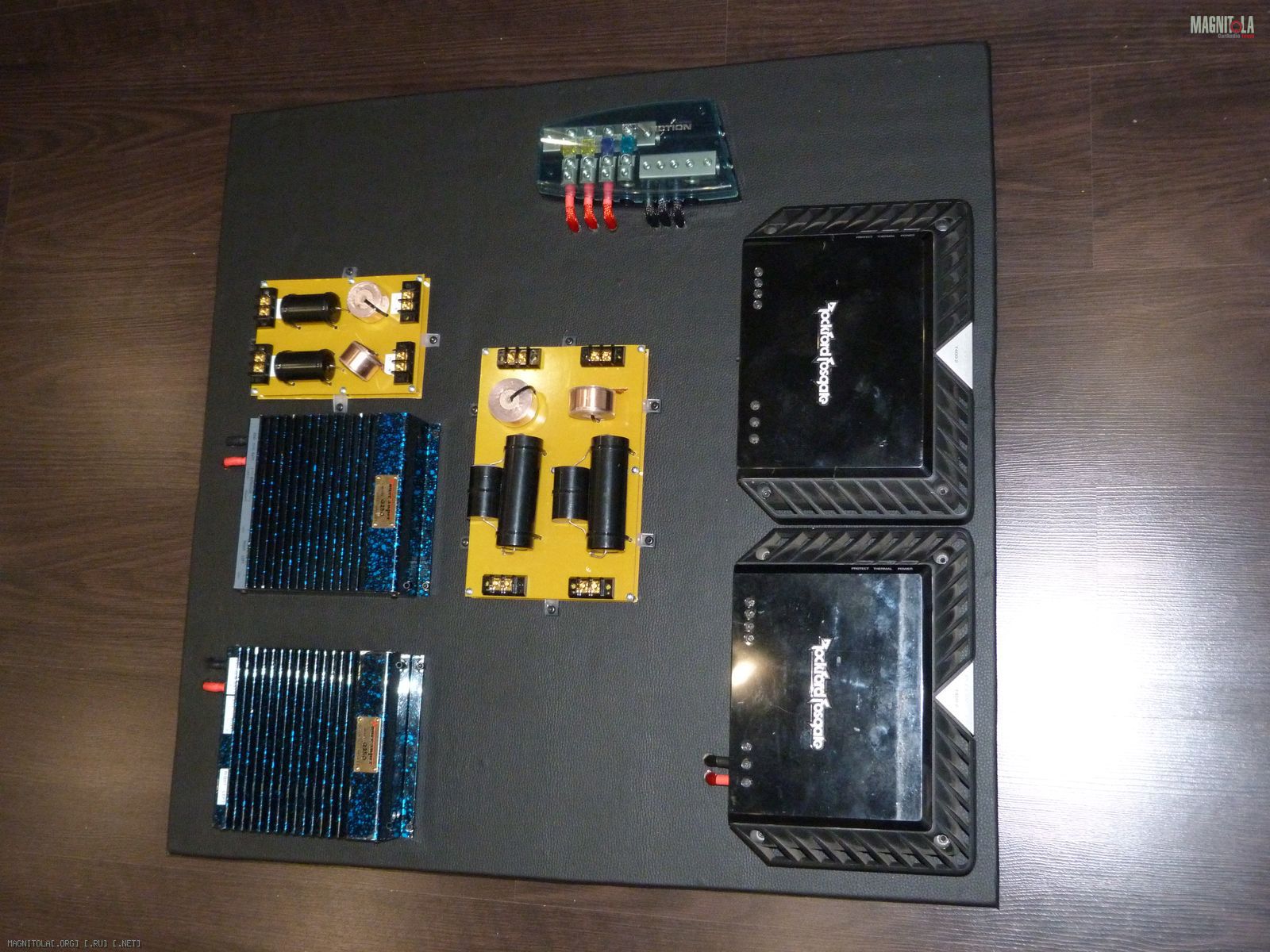

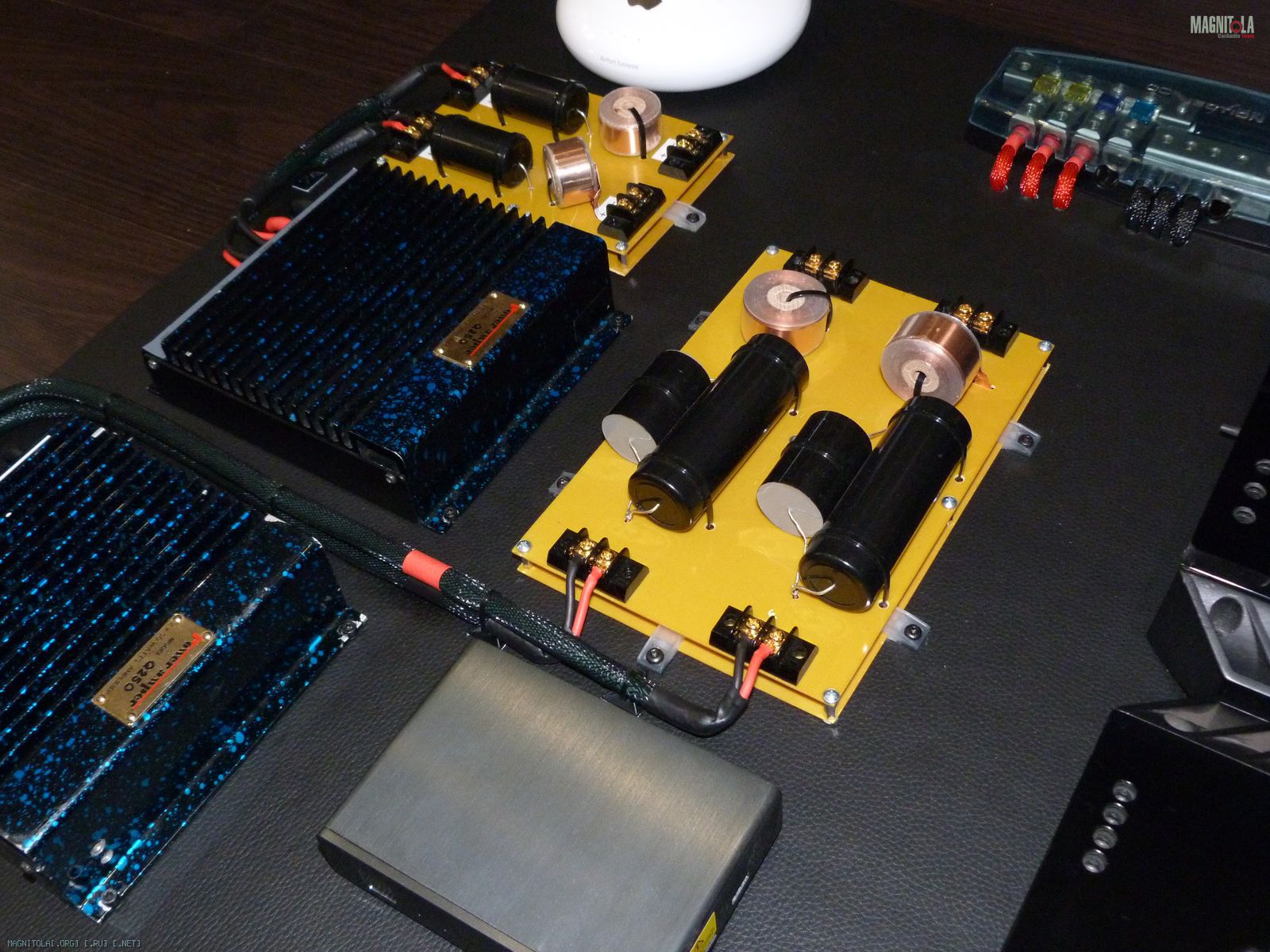

Итог:



Готовность не 100%-я, еще сила 4Ga под второй усилитель, который отсутствует.
На его месте временно T400-2.

Далее отделка фальш-пола в авто и полная сборка.
Всем бобра

Молодцы, все красиво) Отпуск что-ли?

Винты красивые!!!! Где покупал?? Дорого??

Сообщение от waterman

Винты красивые!!!! Где покупал?? Дорого??

Аудиомания в помощь

Да, Костя, взял отпуск, провожу дома в подготовке. Море нам только снится в этот раз. Эх, Албания...
Винты и гайки из Аудиомании, угу. Рублей 300 пакет.

Пошёл искать
