Ни разу. Как к крышке, так и к самому фальшполу прикручены ремешки- петли, за которые можно поднять отдельно как крышку, так и весь ящик-фальшпол.Цитата:
Сообщение от pasha1503
Есть, конечно минус - одно сиденье для доступа приходится откидывать и класть саб на его спинку.
Но, с учетом того, чтоиза последние года полтора запаску приходилось доставать всего пару раз - минус существенным не считаю:)
Ну что - сезон открыт (и уже давно, знаю)) )! С чем всех и поздравляю. Настала и моя очередь совершенствовать свою скромную систему.

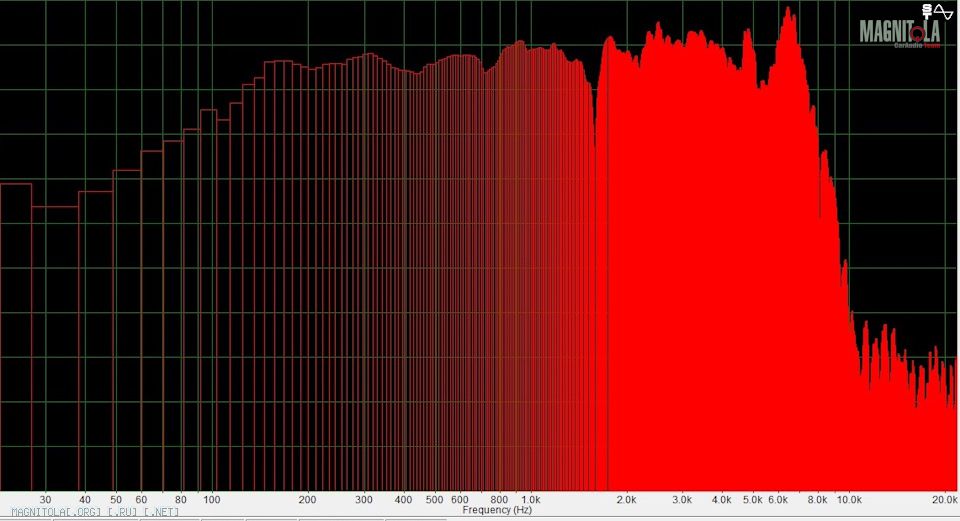

В связи с тем, что попытки построения ящиков с ФИ для Hertz ML1600 на данном этапе приостановлены (пока), миды буду играть непосредственно "на дверь". Согласен - свой "потанцевал" в таких условиях Милле не раскроют. Однако, в двери они поют всяко лучше, чем с таким спадом в закрытом ящике:
Вложение 1139084
Поэтому просто укрепляю двери, а правый ящик будет жестоко разобран. В общем для укрепления дверей, и в частности, для перекрытия технологических отверстий взял алюкобонд - спасибо Андрею47 за наводку. Про этот материал на Магнитоле рассказывать, думаю, не имеет смысла. В общем, сделал лекала этих самых технологических отверстий - малярным скотчем и обыкновенным маркером - очень удобно, между прочим. Нарезал алюкобонд. И вот как - то не поднялась рука прикручивать его к металлу двери простыми саморезами. Не солидно это. Есть же резьбовые заклепки! Заклепочник для них оказался дюже дорогим, поэтому с помощью роликов на ютубе собрал такой заклепочник сам - из камазовского болта с отверстием по всей длине, гайки на 22, винта м5 (все соединения у меня м5), и маленького опорного подшипника.
Вложение 1139068

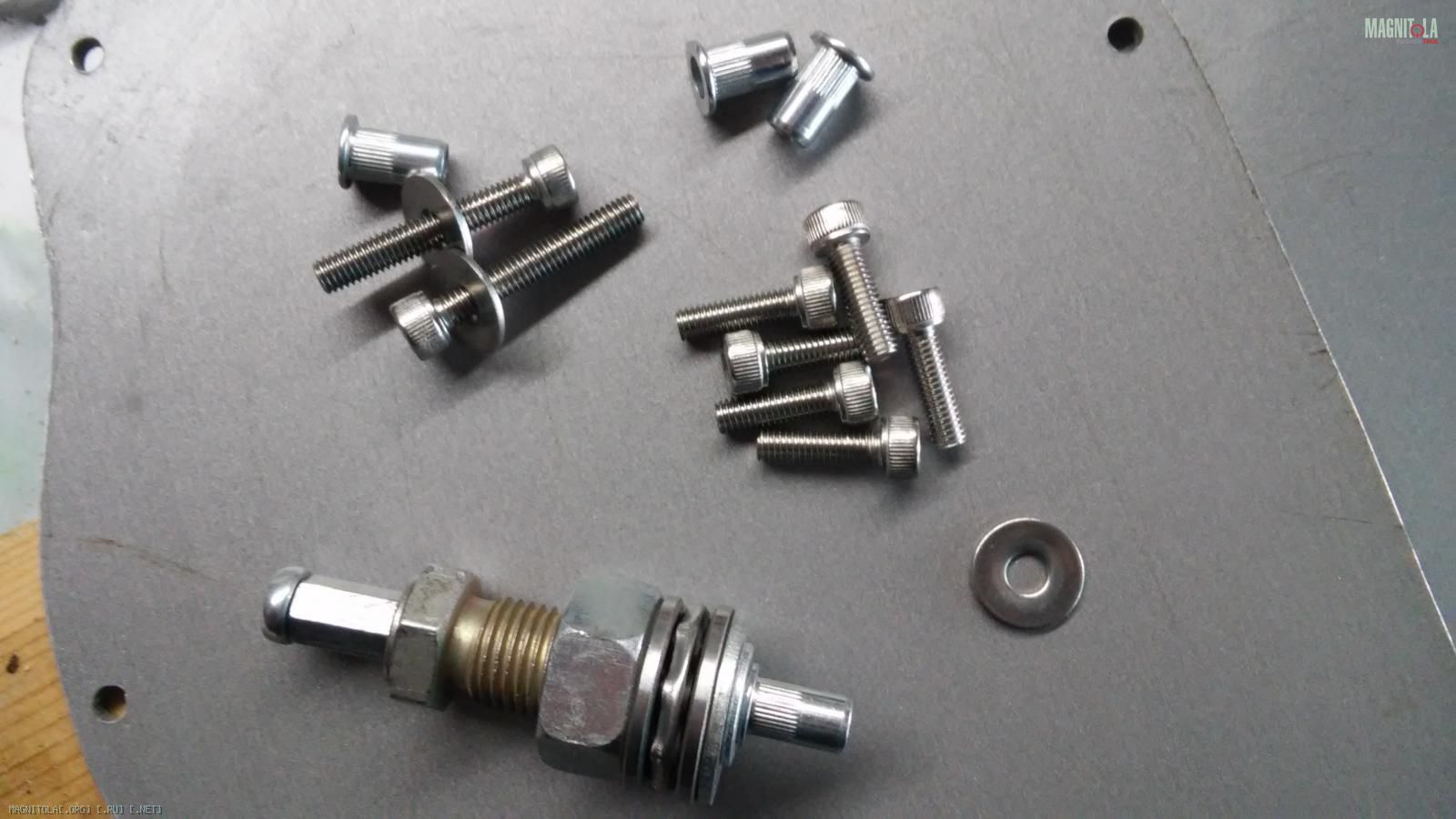

Винты м5 под шестигранник, как и шайбы - из нержавейки. Нашел в городе их неиссякаемый источник, жаль, что там м4 нет.

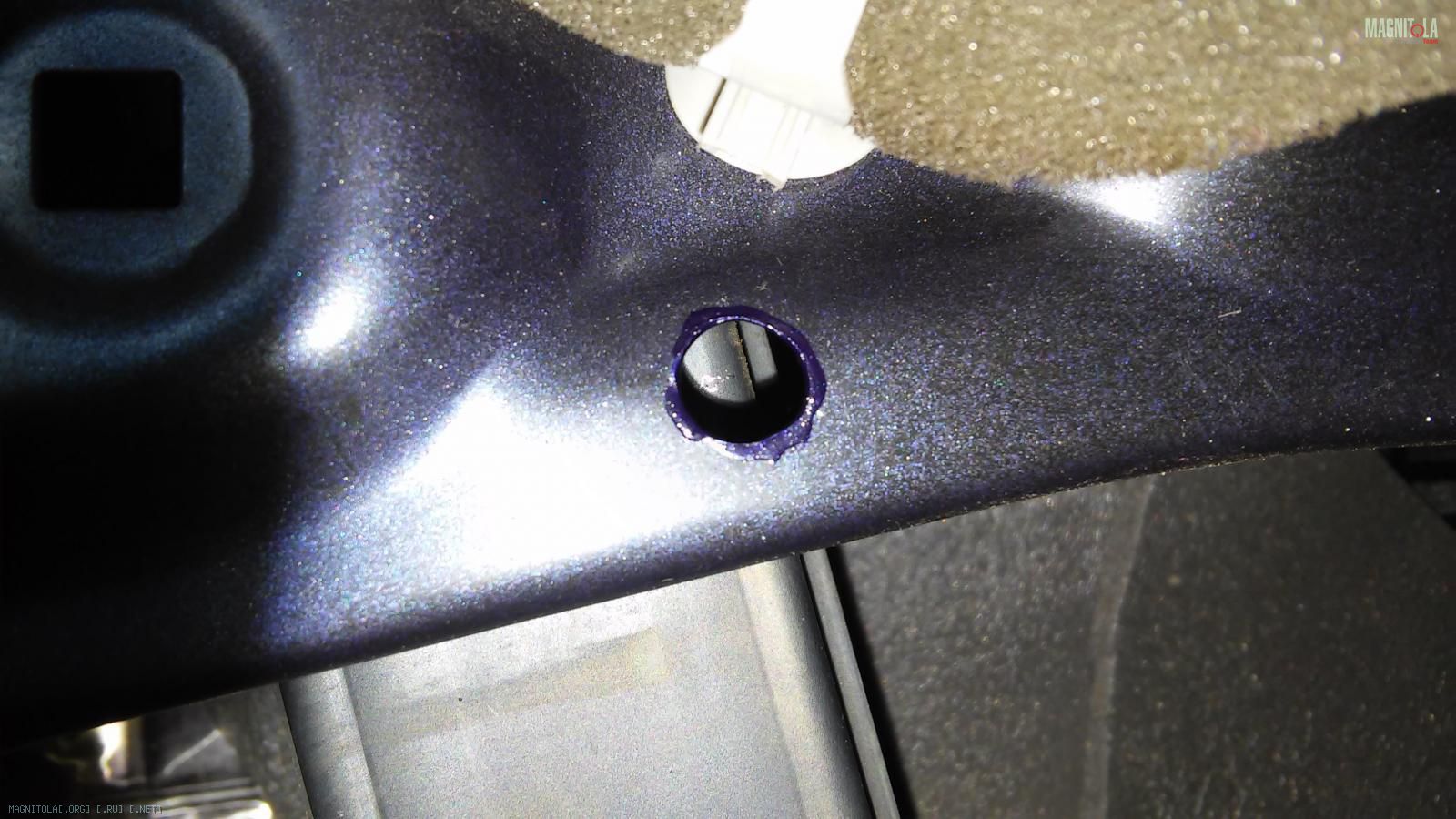

Наметил и просверлил в двери отверстия для заклепок, обработал их и закрасил.
Вложение 1139070

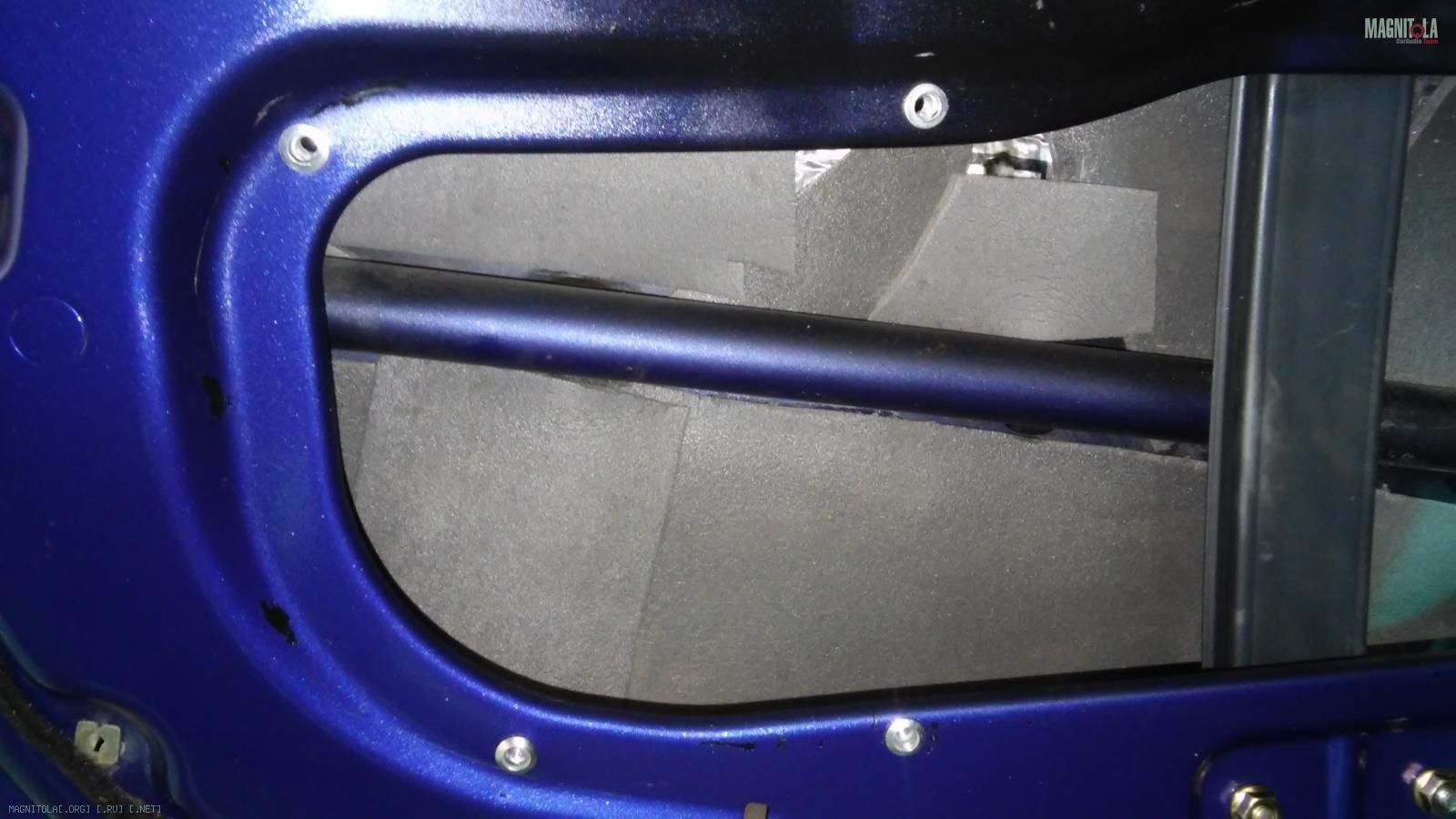

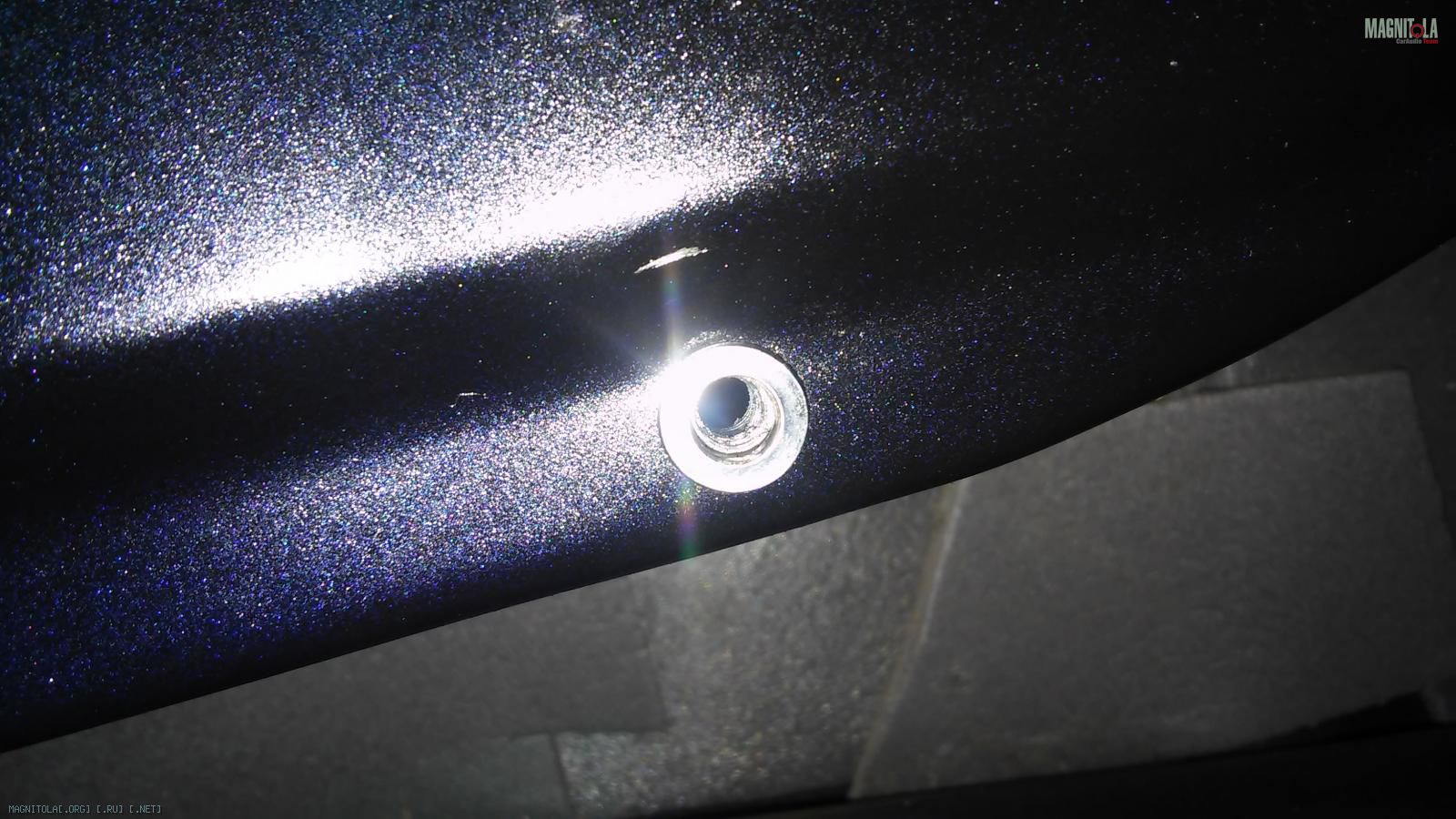

Потом присандалил собственно сами заклепки.
Вложение 1139072
Вложение 1139074

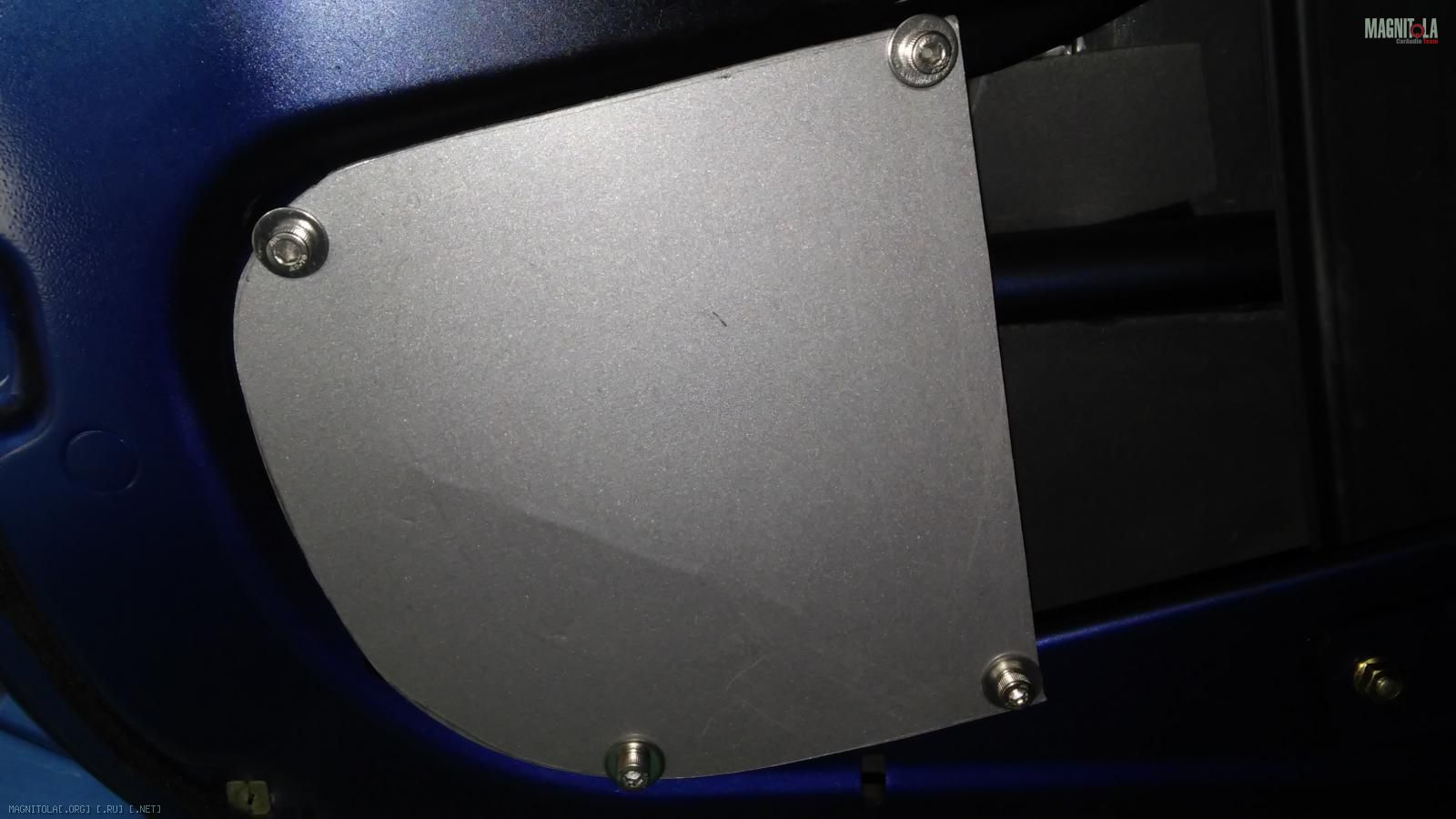

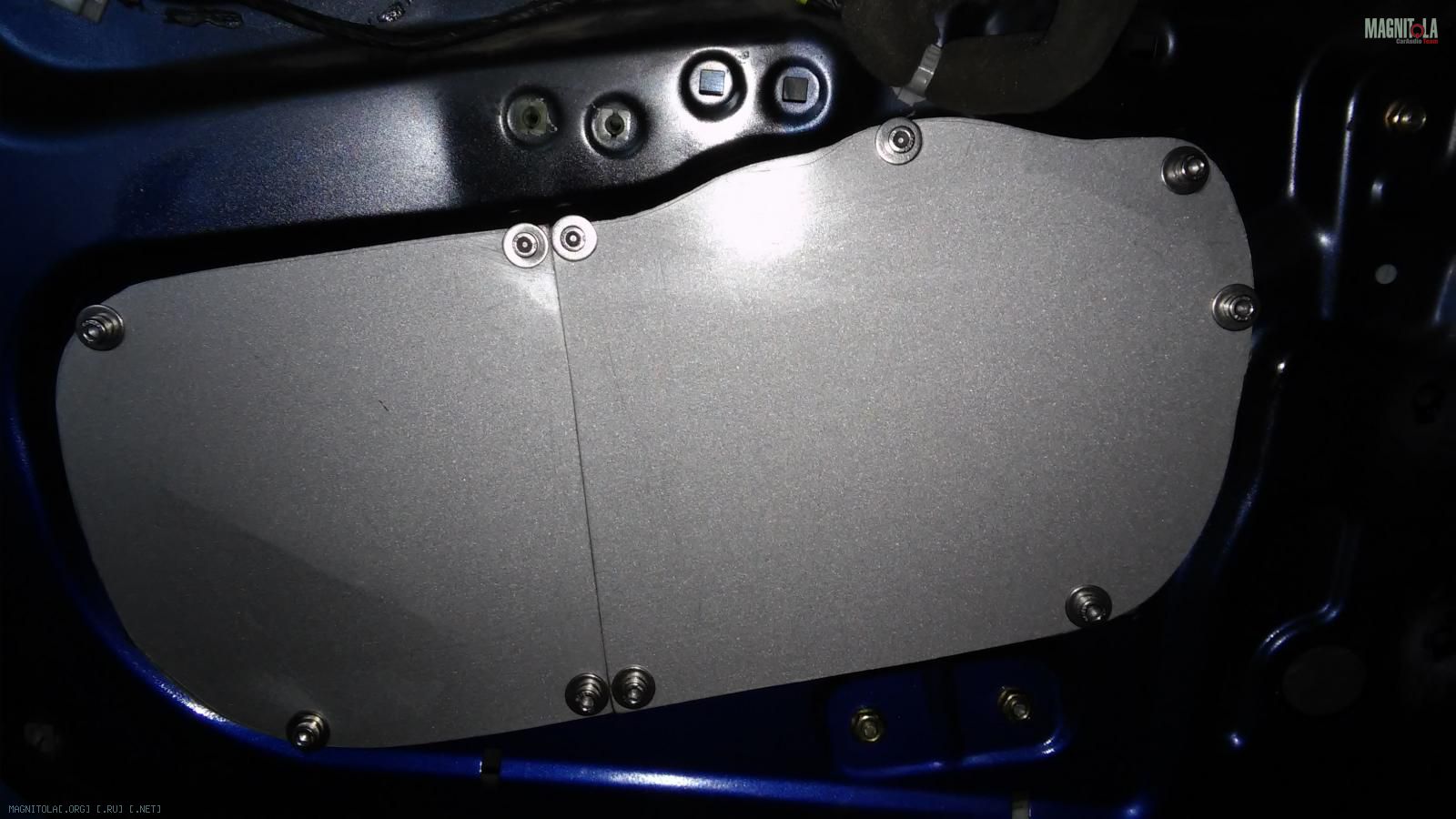

Примерил панели из алюкобонда, предварительно нарезанные и отшлифованные:
Вложение 1139076
Вложение 1139078

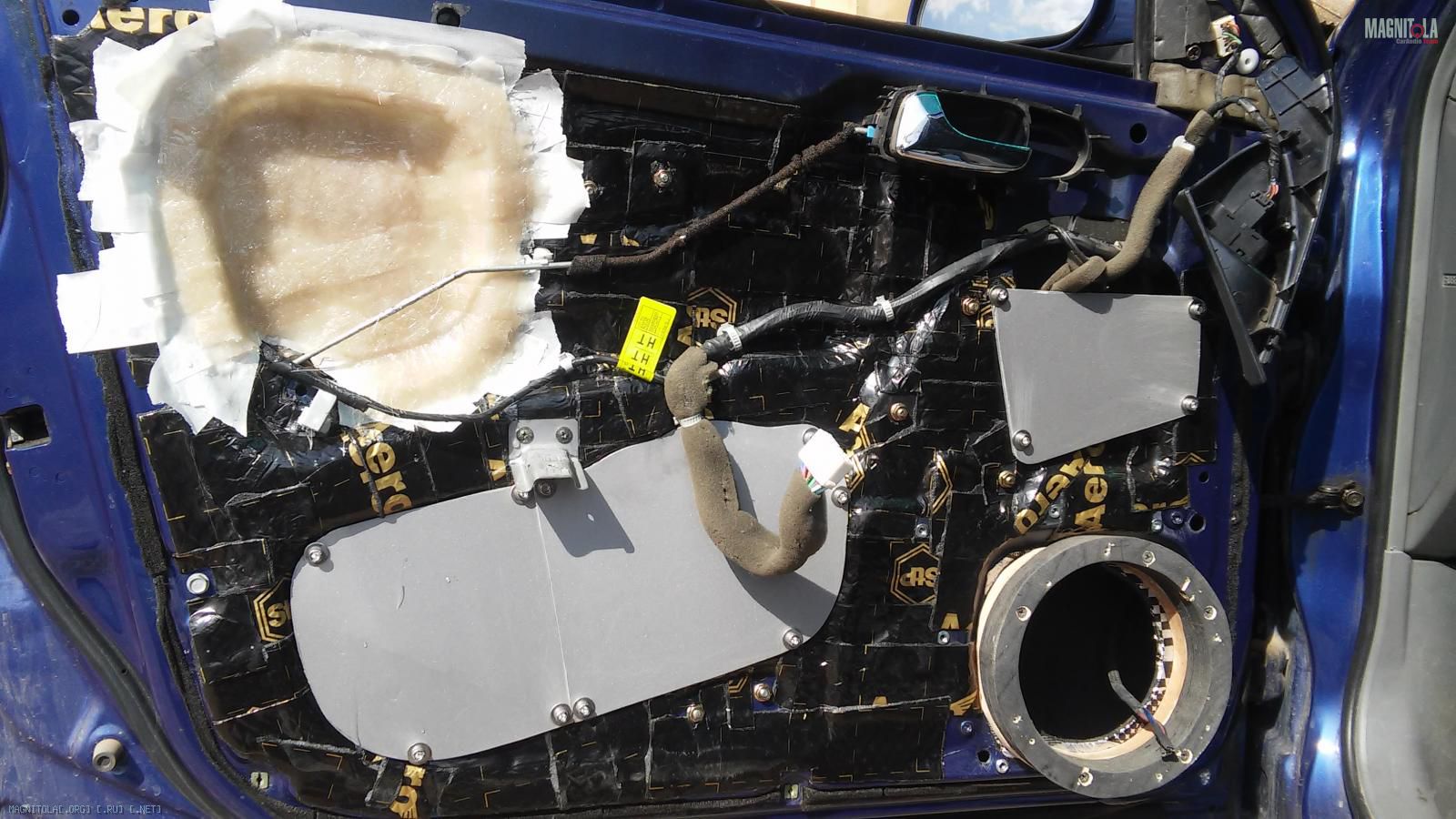

Взял пару листов STP - Aero, и оклеил им поверхность внутренней стенки двери (внешняя стенка уже давно оклеена скромной виброй и сплэном - ну, для тепла:) ).
Вложение 1139080

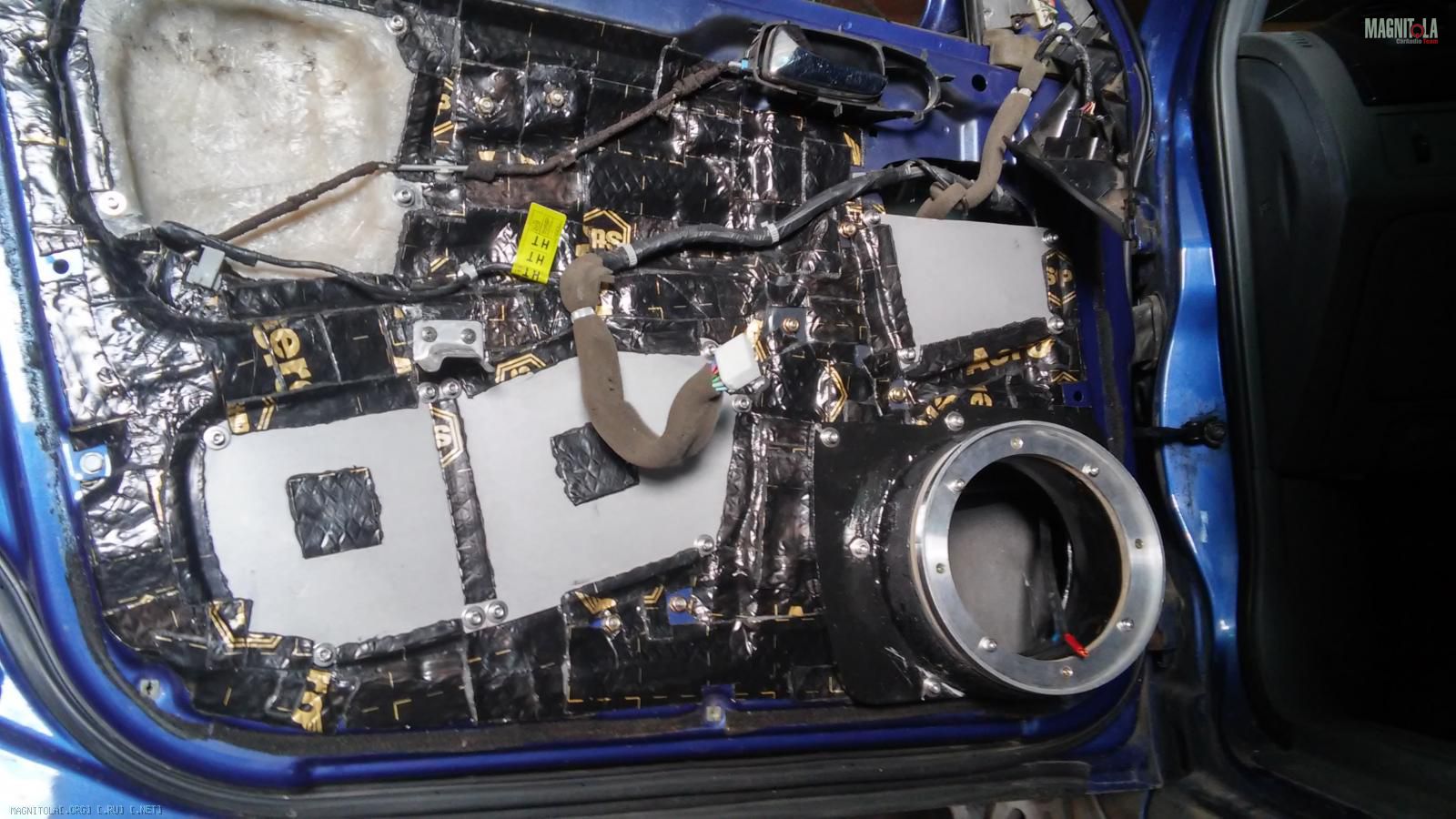

Одно отверстие таки пришлось укреплять стекломатом. Там по - другому никак. Панель из стекломата так же посажена на винты и заклепки.
Ну и все они дополнительно немного оклеены виброй по внешней кромке.

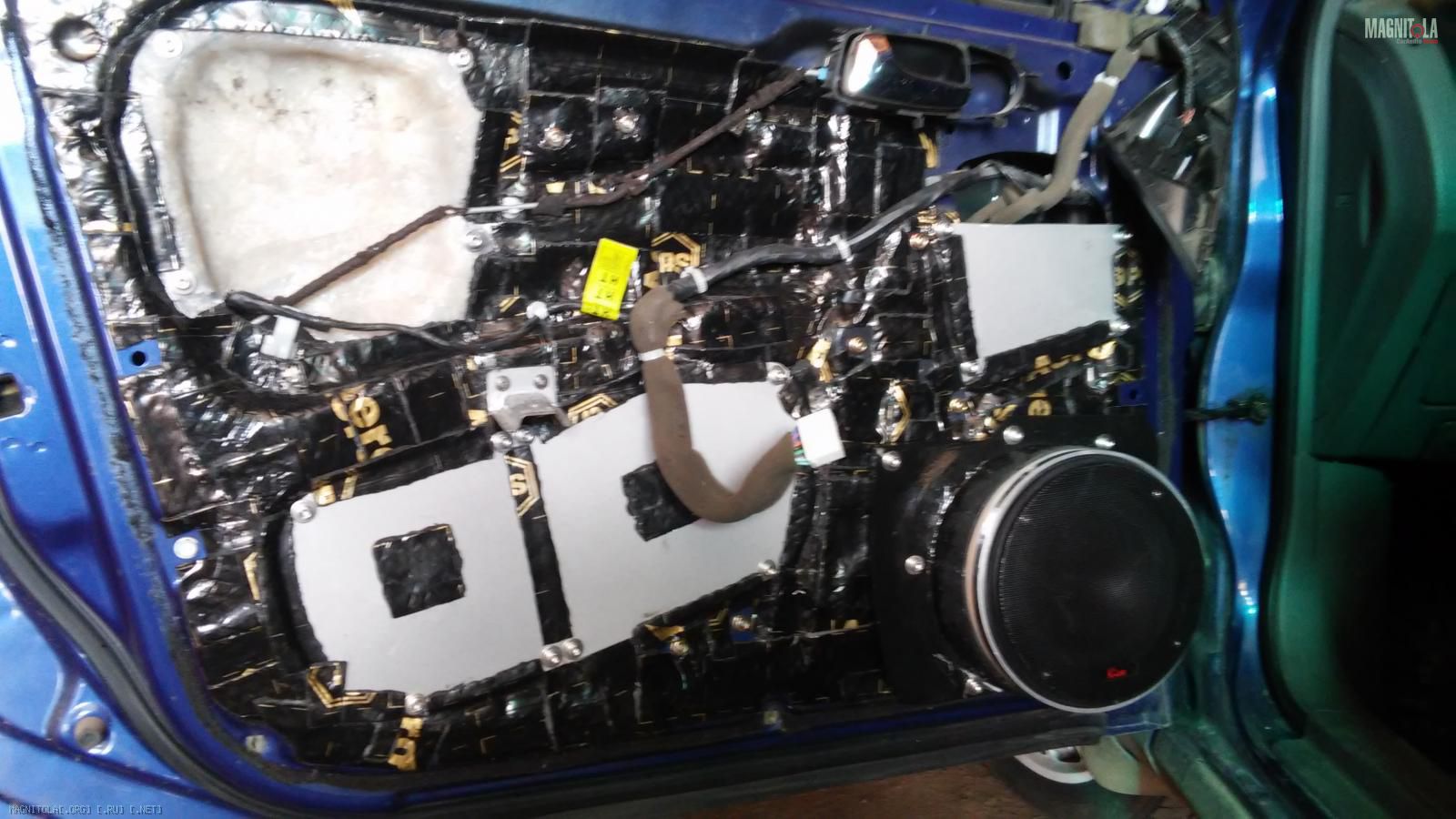

Вложение 1139082
Скоро новые подиумы заиграют во всю мощь - там ещё не всё готово, жду токаря из отпуска.
Пока прицепил Киксовские сеточки.
Вложение 1139086
Но уже сейчас ML1600 вполне себе неплохо поют, отфильтрованные с 80 герц (ну, это я, конечно, ещё измерю). Да и пониже резать пробовал, и музыку "позабористей" включал - один динамик в двери уже способен слегка шатать не только дверь, но и соседние кузовные панели. Правда, тихонько так))
В воскресенье занялся второй дверью.
Готовиться надо. Хочу 1 июля в Пермь скататься, на АМТ.
****

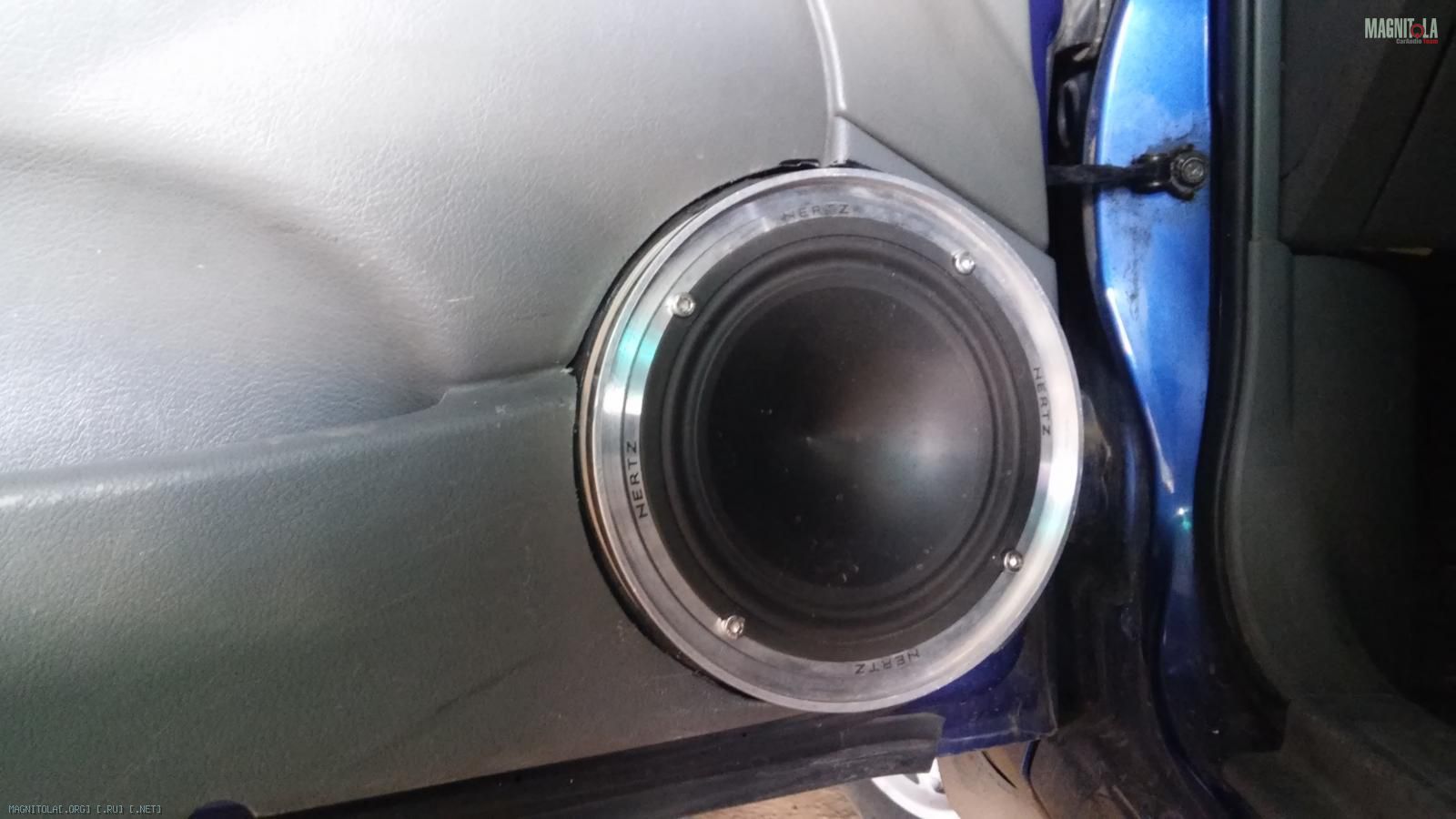

Кстати, чем бы диффузор почистить?
Вложение 1139088
То одно, то другое. Времени две недели, а по инсталу работы ещё целая куча. В общем, к АМТ не успеваю, как ни крути....
Но стараюсь. Ковыряю подиумы потихоньку.

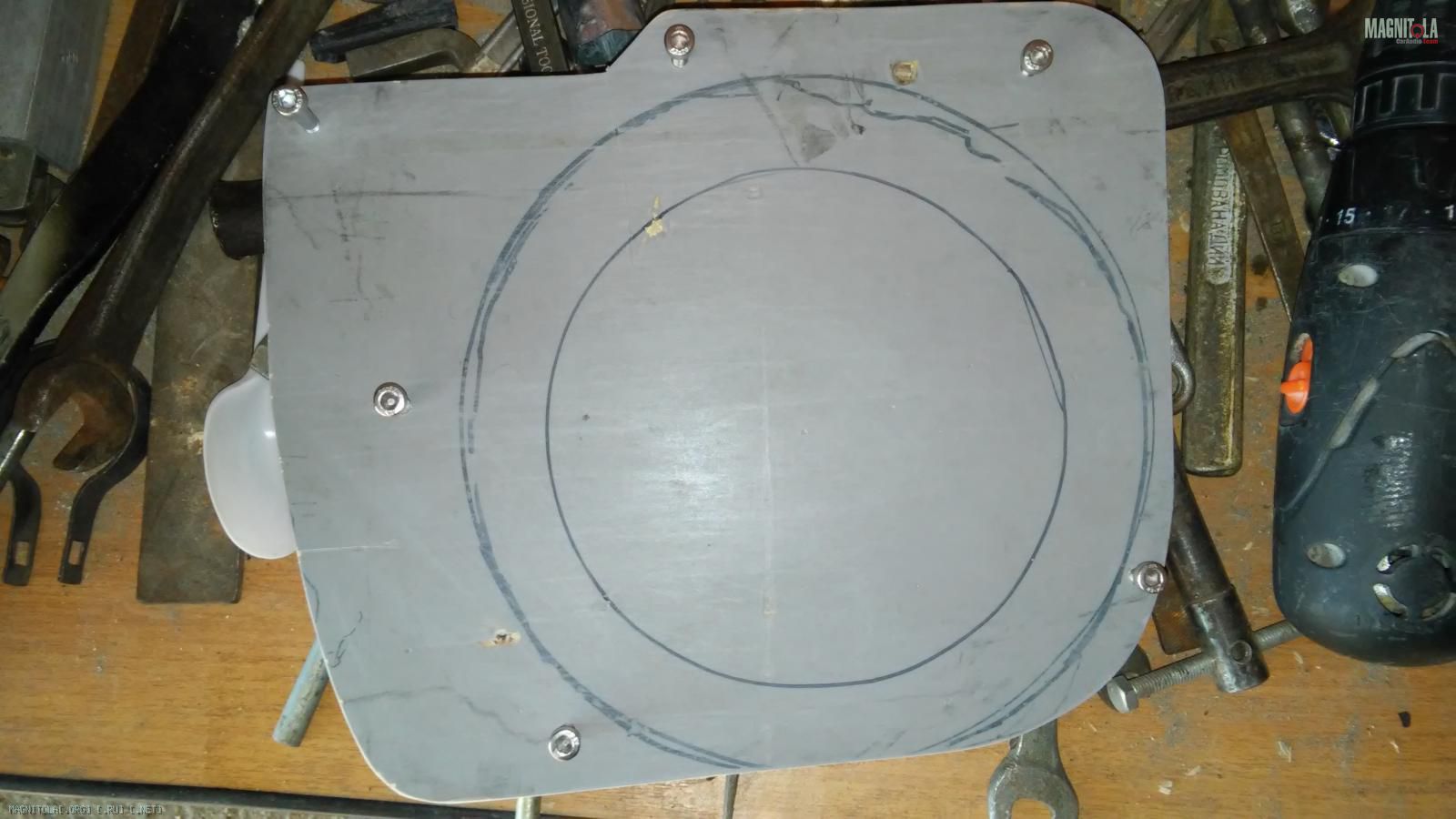

В лачетти из - за формы двери "просто подиум" из проставочных колец сделать не получится. Ну, может, и получится, но тогда колечки будут тонкие. Поэтому пришлось делать основу для подиумов из 10мм фанеры, и уже её цеплять к двери.
Вложение 1145774
Потом к этим основам саморезами и шпатлевкой со стекловолокном прицепил кольца из 20мм фанеры. Ох ты ж, фотки нету.. Ну, не страшно.

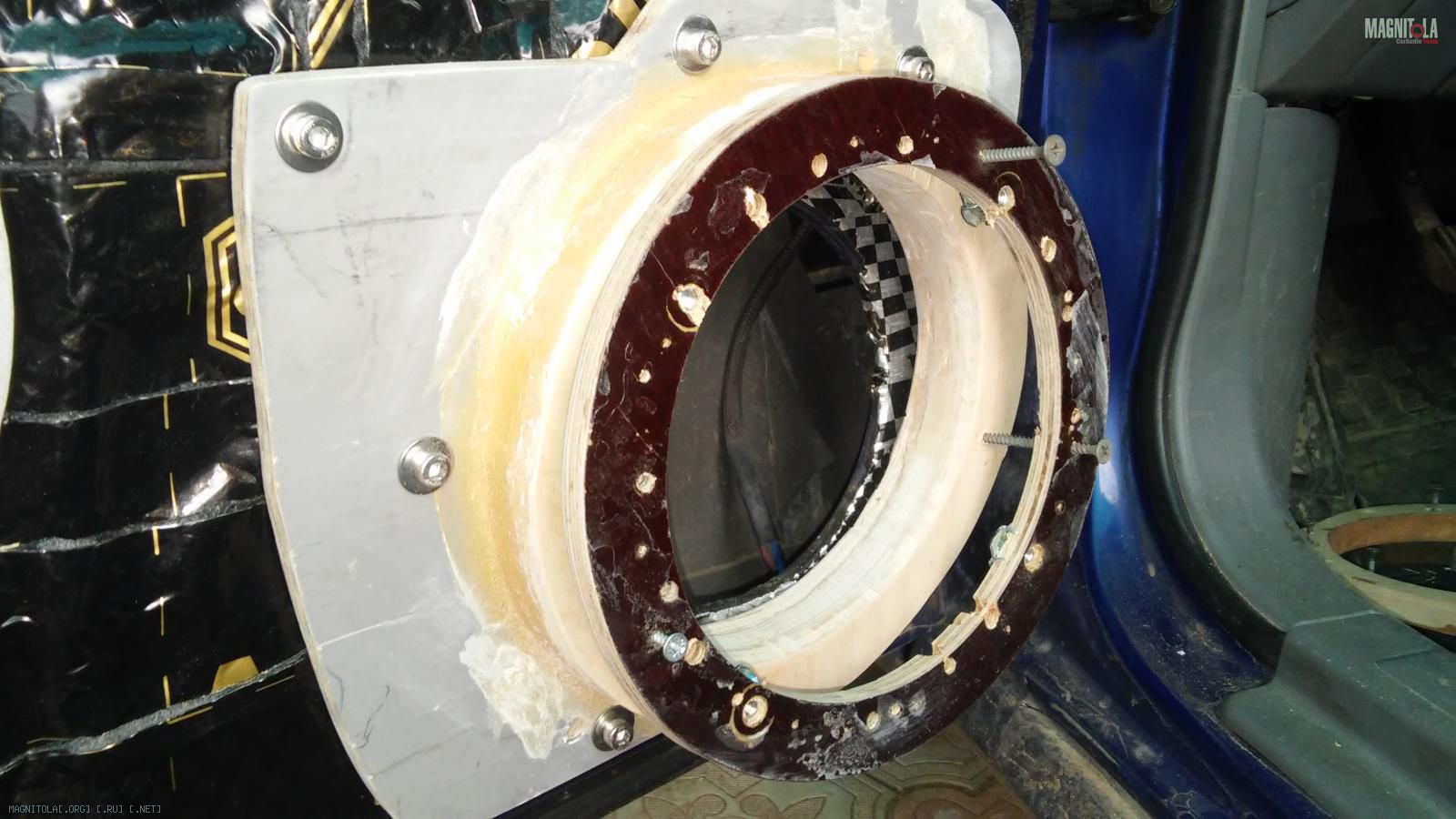

К следующему кольцу (снова 10мм) прикрепил закладные гайки, и саморезами наметил доворот - не совсем на ручку кпп, но близко. Для небольшого снижения "туннельного" эффекта каждое следующее такое колечко - чуть большего диаметра (от вершины к основанию).
Вложение 1145788

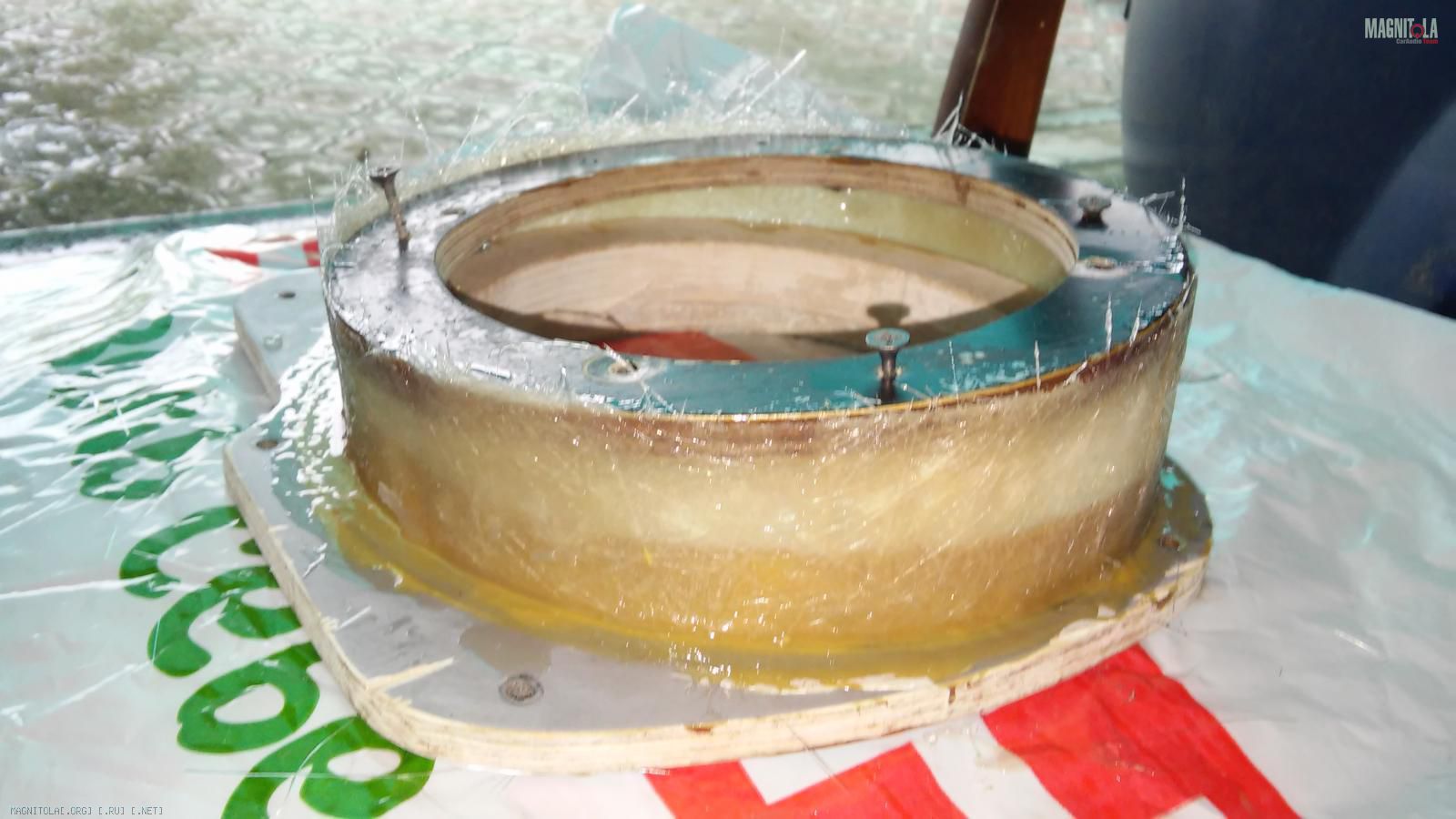

Получившуюся конструкцию по внешнему краю заклеил стекломатом.
Вложение 1145790

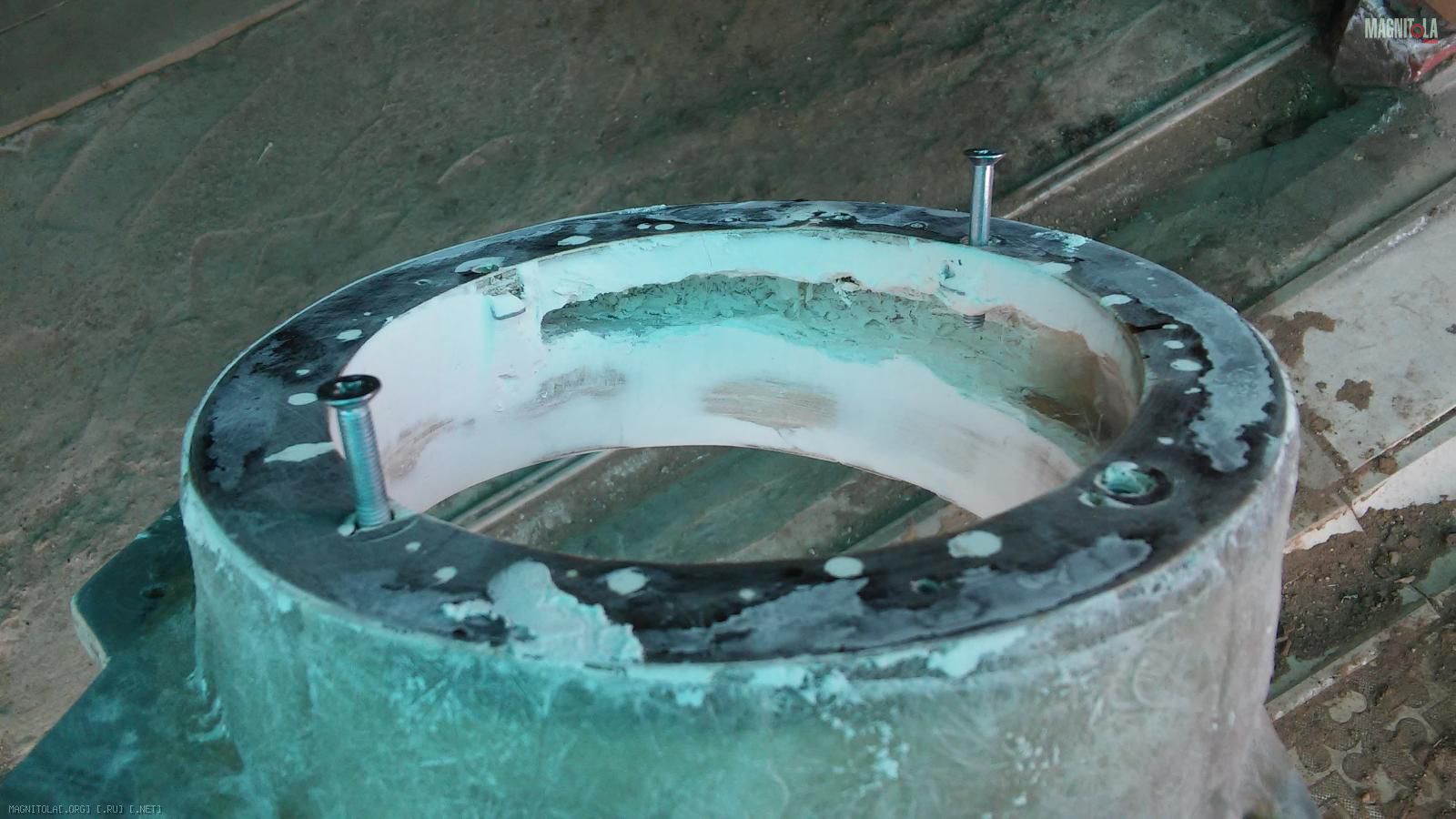

Пробовал в качестве наполнителя между кольцами использовать обычную (ну, почти обычную) шпатлевку - не прокатило.
Вложение 1145792

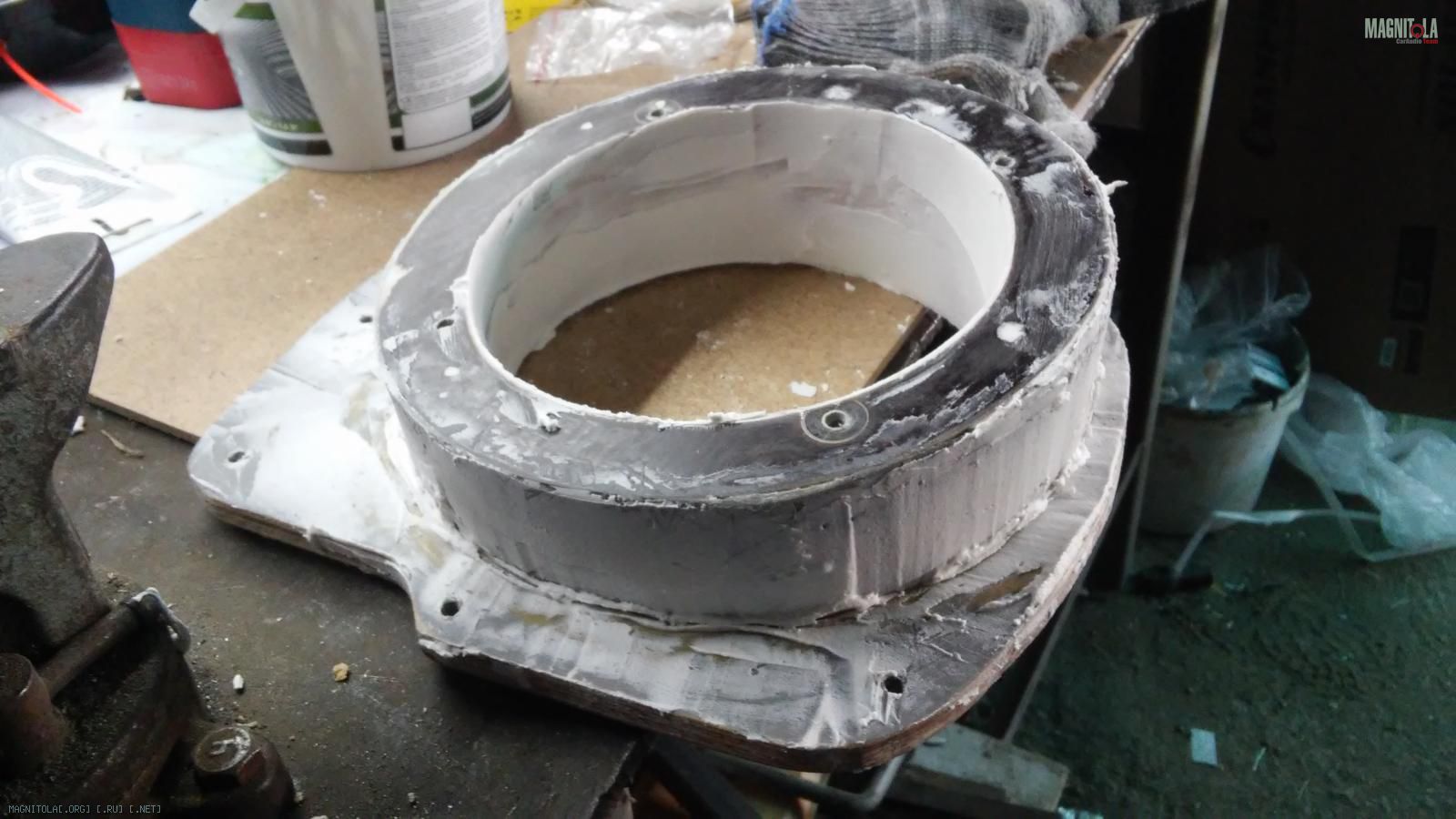

Повыковыривал её. Разорился и закупил шпатлевки со стекловолокном, наполнил ей. Обычной, латексной шпатлевкой обработал уже только сверху.Вложение 1145806

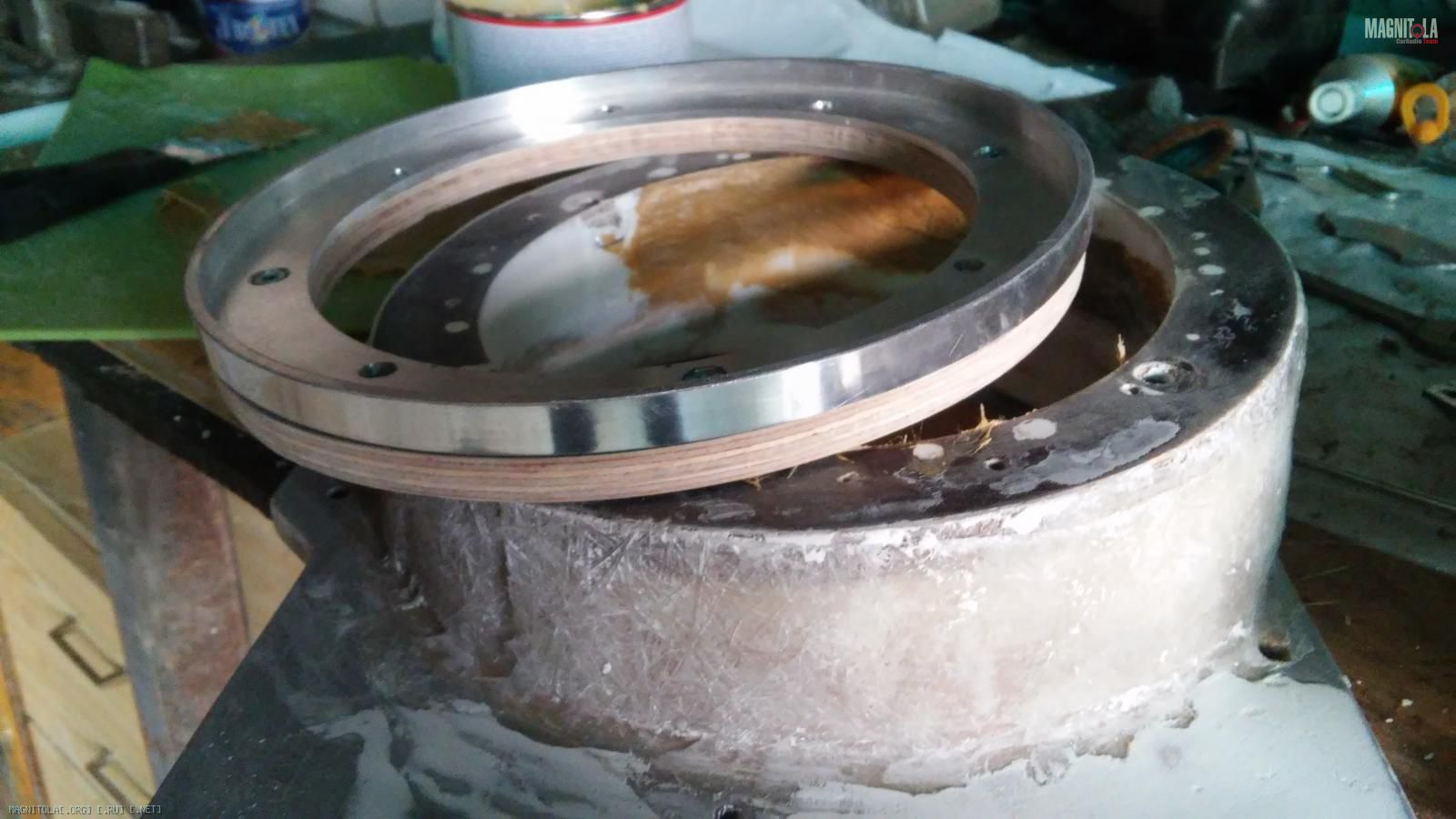

Примерил внешнее кольцо.
Вложение 1145794
Блин, вроде стараешься, а фотки получаются хреновые.

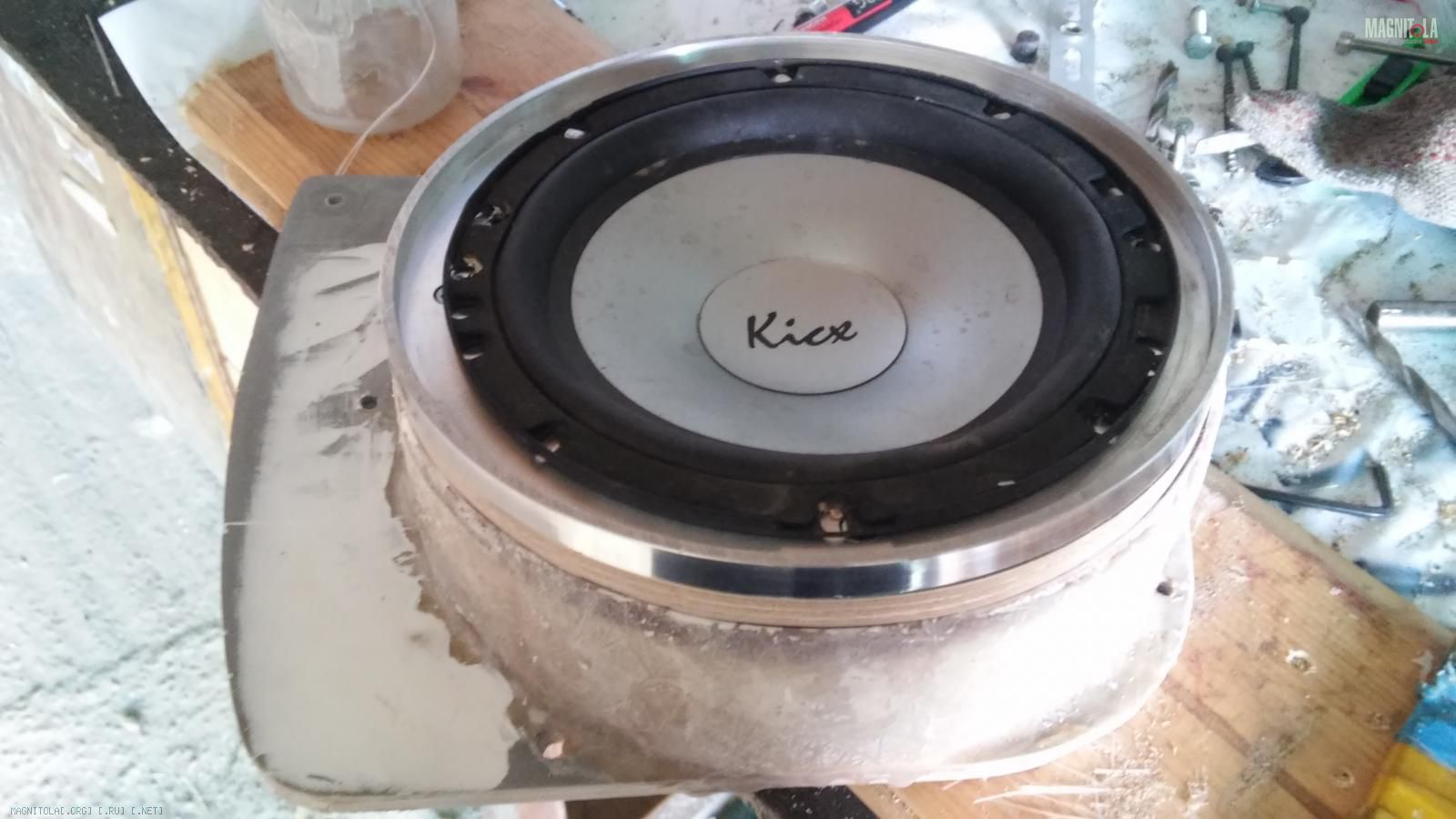

Примерил динамик.
Вложение 1145796
Ни один Кикс не пострадал - над этими мидами уже давно надругались очень низкие негры с помощью концертного, 220 вольт, усилителя 2*600 ватт в 4 ома:)

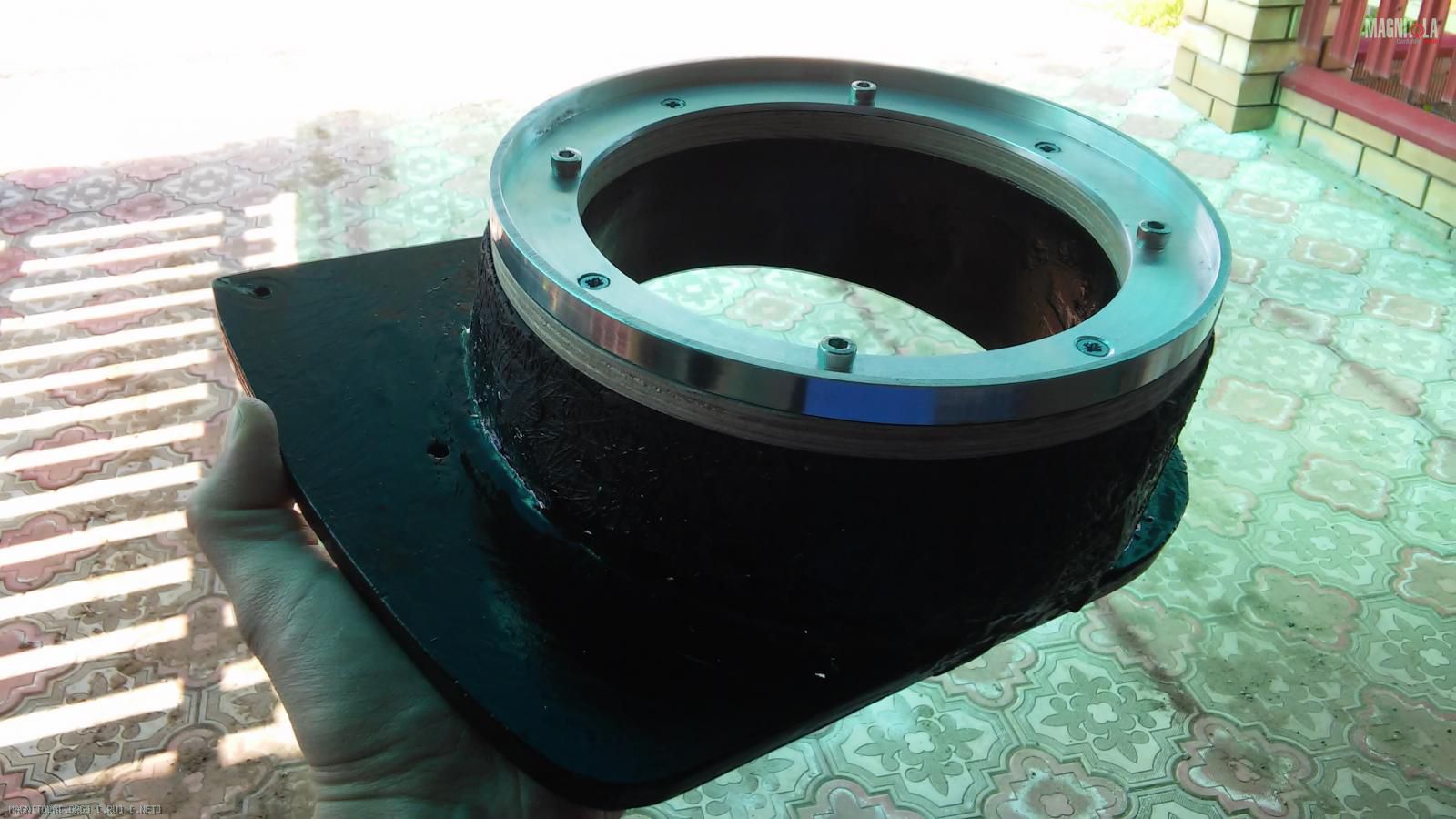

Полученную конструкцию немного шлифанул, загрунтовал, и покрыл яхтным лаком - ну, которым лодки и катера покрывают.
Вложение 1145798

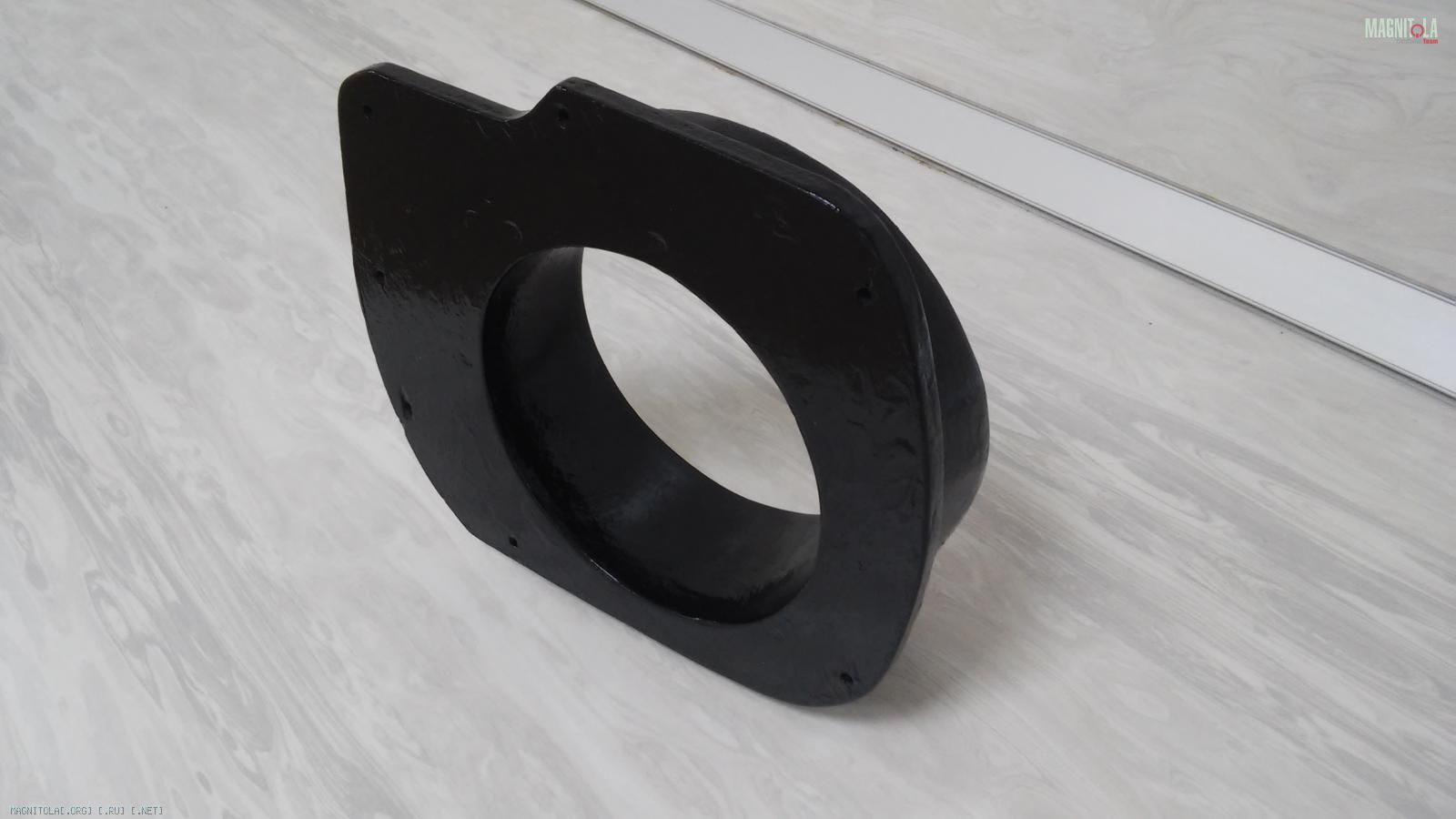

Второй подиум, соответственно, выполнен аналогично, за исключением того, что он получился чуть красивее - его поверхность я вышкурил чуть получше.Вложение 1145800

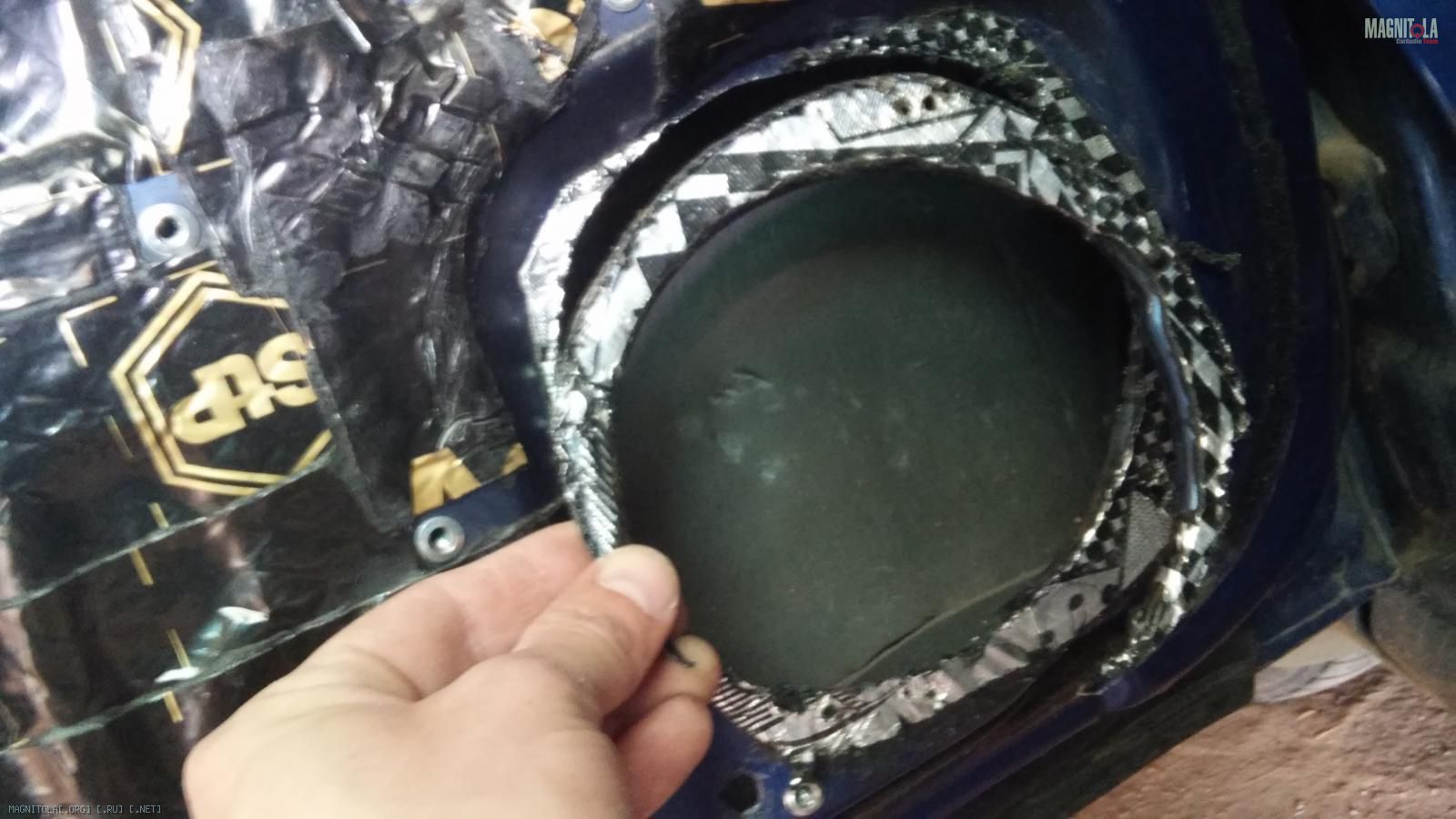

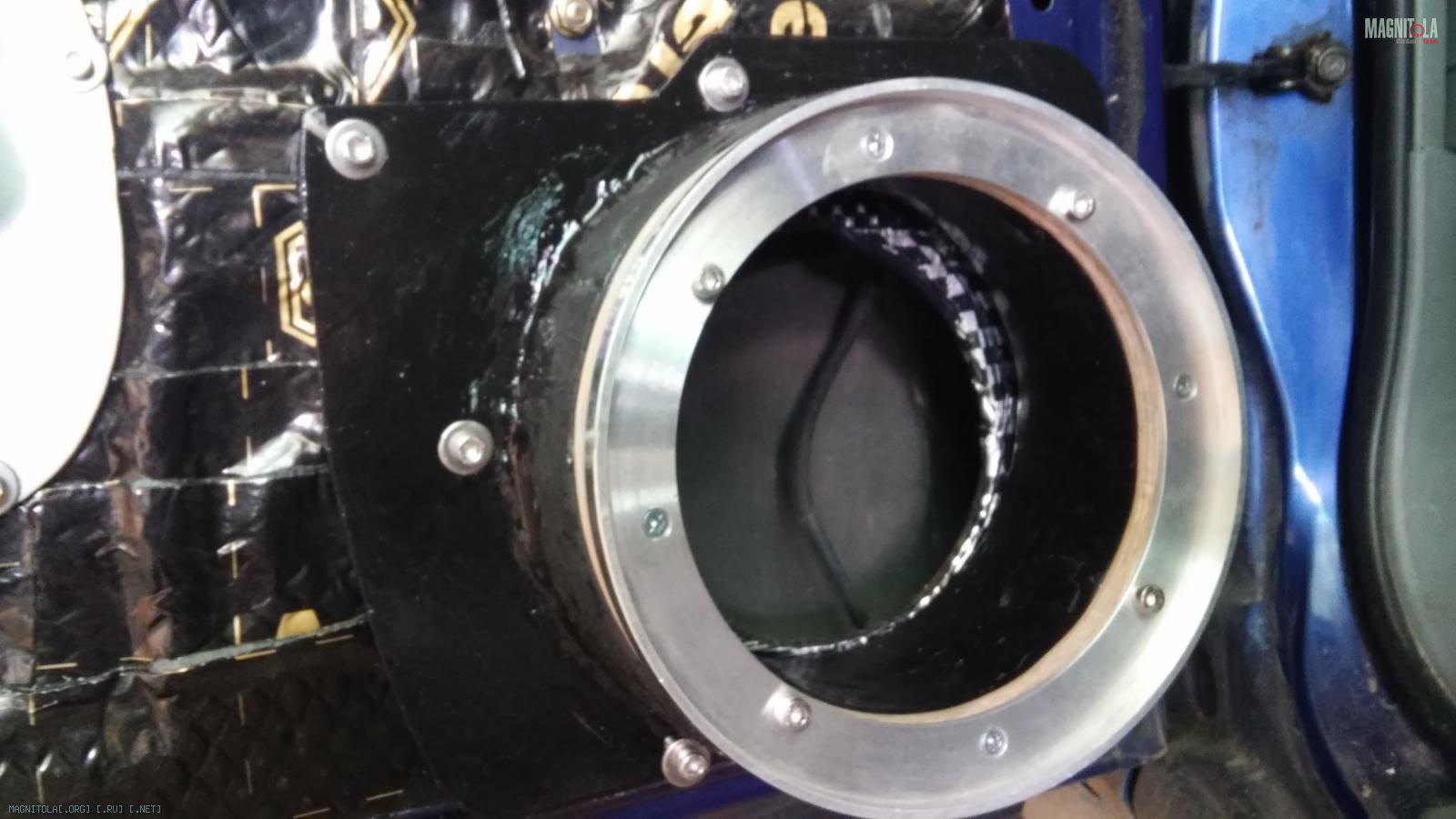

Металл двери пришлось немного подрезать - он сильно мешал:
Вложение 1145802
Вложение 1145804
Ну и сам подиум крепится так же винтами к резьбовым заклепкам в двери.

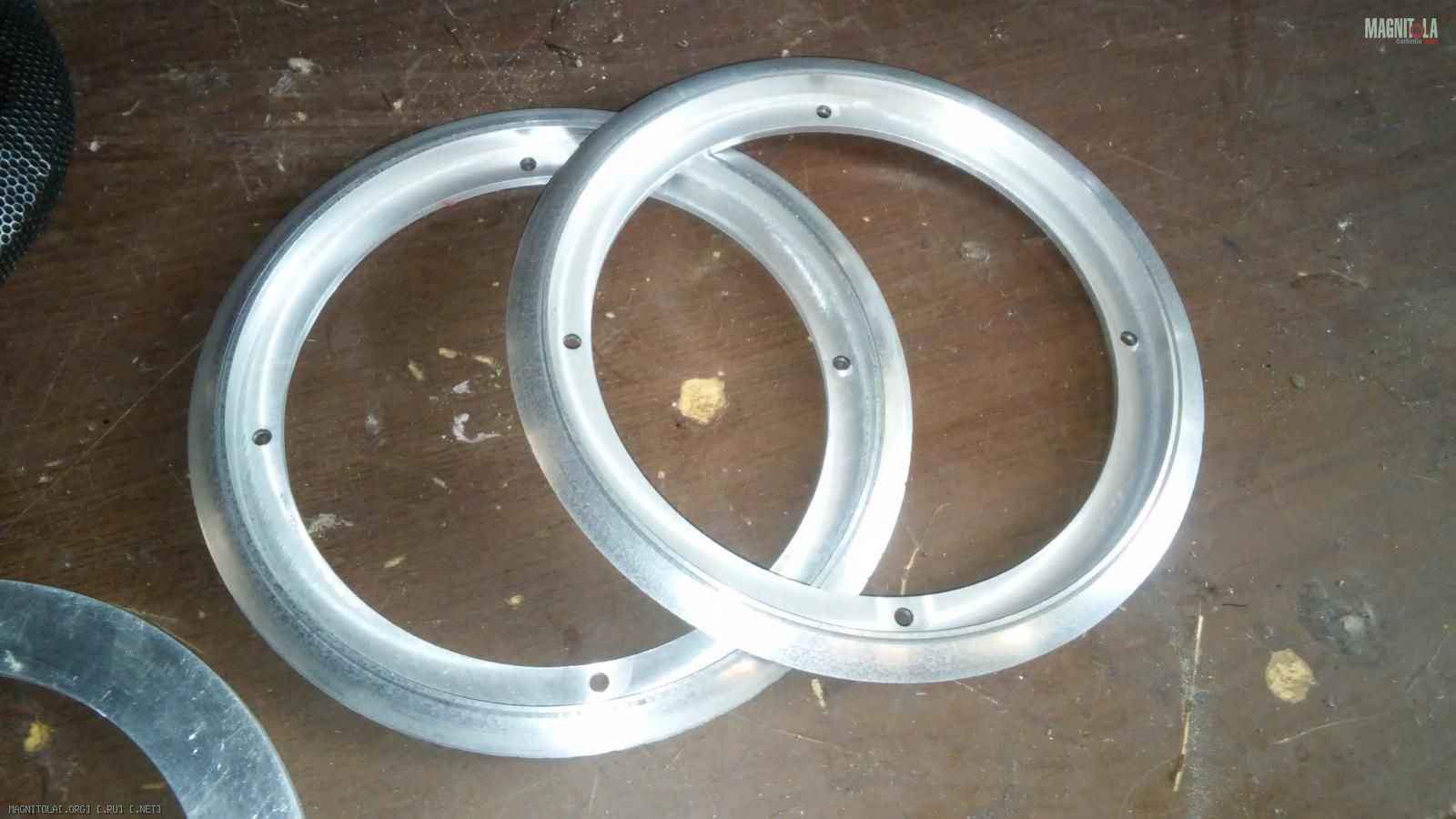

Осталось теперь красиво оформить внешнюю часть - колечки для грилей мне выпилили, но не из нержавейки, как я хотел, а из алюминия. Буду хромировать.
Вложение 1145808

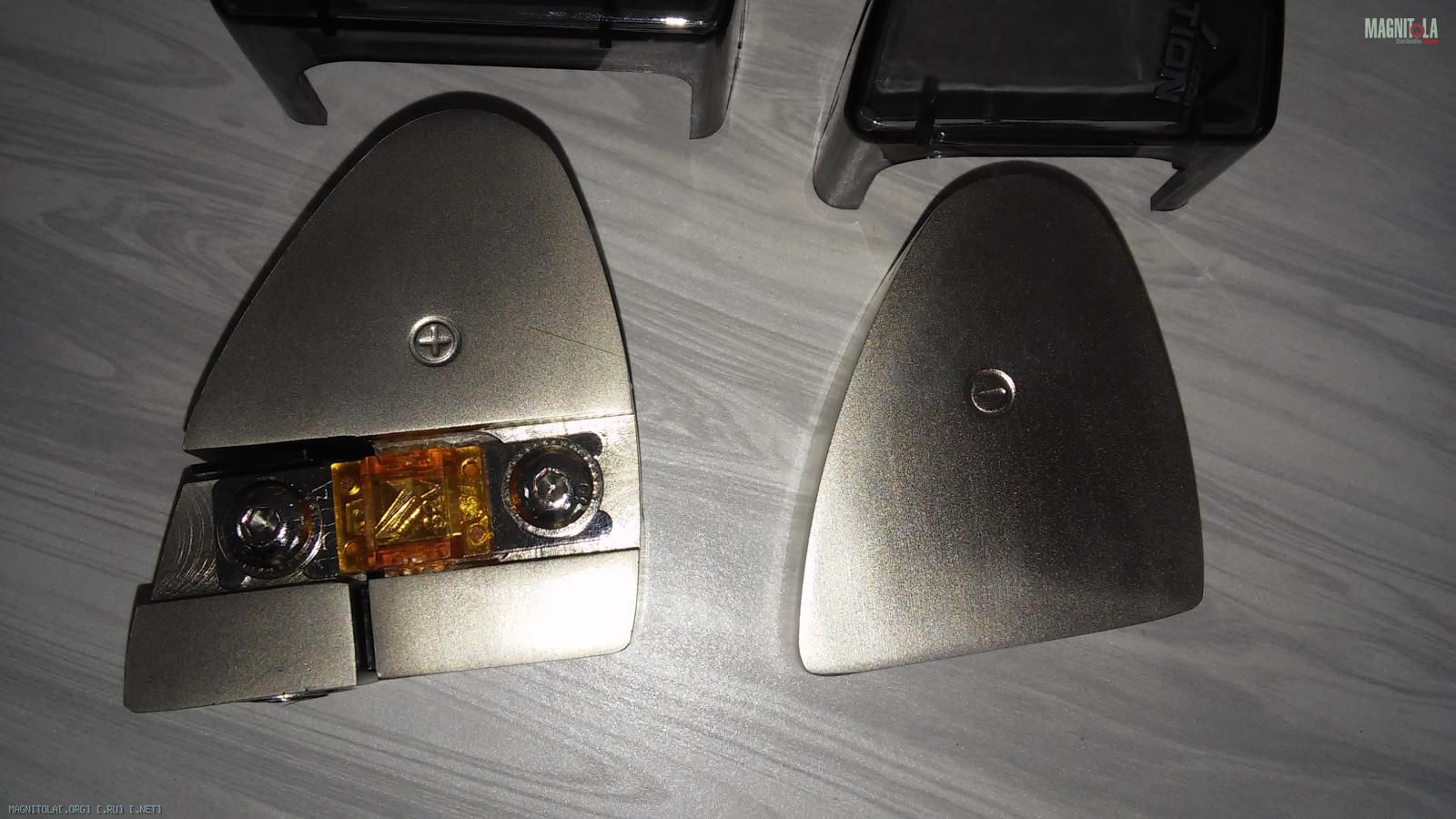

И ещё буду переделывать силовую часть - Daxx 2GA уже едет ко мне, а клеммы Audison уже приехали.
Вложение 1145810
Вот и видос с колечками загрузился:
По собственному чертежу. По образу и подобию усредненных грилей от среднестатистических магазинных мидов. С пазом для сеток. Получилось! :good3:
Может просто полернуть колечки... или анодировать... хром в салоне уместен, если есть еще хромированные детали...
Полирнуть не получается - металл слишком мягкий. Забивается сразу.Цитата:
Сообщение от Lexx69
А с хромом - есть идеи. Изготовить подобные для всех динамиков грили в едином стиле - в таком, казуальном. Хром / черный цвет. Для ВЧ возможность сделать из нержавейки есть. В общем, хочу оформить всё красиво.
Привет! Забивается-что???
Салам уалейкум!:) наждачка забивается. В общем, человек, изготовивший это, сказал не полировать. Не прокатит типа.Цитата:
Сообщение от chu0037
---------- Сообщение добавлено 16.06.2017 в 13:02 ----------
Почернеет, говорит, если не обработать
Имхо-неправильно выбран техпроцесс. Да,конечно,наждачка не вечная,но она и не золотая. Но это предварительная операция,потом войлок,пасты... А затем и лак,хотя,его можно и потом,если будет темнеть(снять,переполирнуть и задуть...)
Ага.... Во как. Ладно. Спасибо Слав!:)Цитата:
Сообщение от chu0037
Буду пробовать.
320ой начну, наверно тихонечко
Я б с 800-той наверное ... 320-для чего?-тыж рисок понаделаешь таких,что потом выводить до последней очень долго и нудно...
Хотя,неизвестно,что сейчас за пов-ть,если рваная токарка,то наверное и 320...
У меня самая мелкая - это 320ая просто :)Цитата:
Сообщение от chu0037
Попробовал её. Отлично снимает черноту. Риски остаются, но на фоне необработанных поверхностей даже и не выделяются. Буду брать наждачку мельче, ага. 800, или какую найду.
Та паста, которую ты мне рекомендовал, и которой я полирнул не только дисплей г/у, но и экраны часов, фары, что - то там ещё, у меня ещё есть.
Буду работать.
Семён,не только 800,надо ещё и хоть бы 1200,1500,2000,2500можно и не лишне,перед пастой-3000. Вот это будет ОГОНЬ :) ???Цитата:
Сообщение от ImportMotion
Ок, понял, мерси:)Цитата:
Сообщение от chu0037
В общем съездил на АМТ в Пермь 1ого июля. Даже поучаствовал, в классе "Новичок SQ"
Вложение 1152424
Призовых мест не занял - что в общем - то, вполне ожидаемо)))
Звук судил Вячеслав Меркулов. С его слов всё не так плохо - единственное - края сцены сильно завалены (это я и сам знаю)). Сцена, в общем, треугольной формы у меня, такой плоский треугольник с вершиной за зеркалом заднего вида:)
Готовился к АМТ в режиме аврала. Пришлось срочно ставить 88ой пионер вместо своей "Коррозии" - иначе в класс "Новичков" не пускали. Так и судили - с наспех настроенными задержками. И эквалайзером во "Flat")) А, ещё подиумы сохли прямо в дороге на Пермь.
По порядку. Разобрал салон:
Вложение 1152426
Вложение 1152428
И немного шумовиброизолировал. Вибра - обычный Stp GB (2мм), в качестве шумки - синтетический войлок.
Переложил акустические и межблочные кабели.
Примерно вот так:
Вложение 1152430
Вложение 1152432
Вложение 1152434
(Заодно отдраил все пластиковые панели, и "зашумил")
Затем подготовил свежеприбывший Daxx 2GA к укладке:
Вложение 1152436
Под капот завел по старому пути - через штатный резиновый... Этот, как его...
Вложение 1152442
Вложение 1152438
И так же по левому борту завел в багажник. На хомутах.
Подготовил отрезок кабеля для минуса в багажнике, место под него, а так же кабель для дубляжа минуса с аккумулятора.
Вложение 1152452
Вложение 1152448
Вложение 1152454
Вложение 1152450
Минус с аккумулятора теперь продублирован тем же Daxx 2GA на кузов под аккумуляторным "карманом", штатным болтом к самому толстому куску металла.
Вложение 1152456
Переделал штатные плюс с минусом - они теперь должны входить в компрессионные зажимы новых клемм.
Из кабеля "Pride", 20кв мм (луженая медь!)), сделал два вот таких отрезка, сантиметров по 8 - с одной стороны - обжатый наконечник квт, с другой - НШВИ - в клеммы.
Вложение 1152458
Штатные клеммы распилил, и болтами прикрутил самопальные "удлиннители".
Вложение 1152460
"Змейка", термоусадка, гофра..... Получились вот такие штатные плюс и минус:
Вложение 1152462
Торжественно подключил клеммы к аккумулятору:
Вложение 1152464
Подвел к клеммам остальные кабели - к минусовой - "двойку" Daxx - дубляж минуса, и Pride 8ga с минусового дистрибьютера слаботочки (гу, чейнджер и пр.):
Вложение 1152466
к плюсовой - "двойку" аудиосистемы и те же самые Прайдовские 8ga - общий плюс слаботочки:
Вложение 1152468
Все эти кабели проходят внутри крыла, поэтому там все они в гофре.
Примерно так всё это хозяйство выглядит:
Вложение 1152470
В плюсовой клемме, естественно предохранитель mini - ANL на 150 ампер, а кабель для плюса слаботочки так же наделён колбой с предом mini - ANL (кстати перед АМТ я не успел установить туда пред нужного номинала, на 40 ампер, поэтому поставил что было - на 80 - за это мне жестко минусанули "за инсталл")))
Вложение 1152472
Ну,с питанием, вроде, пока всё.
Общая схема примерно такая:
Вложение 1152474
Не без косяков, конечно, но я о них знаю и буду устранять.
После обратной сборки салона, как когда - то наказал Chu0037 - хомутами закрепил CD-UB 100 внутри панели, и флешку вывел в бардачок.
Вложение 1152510
А ещё я решил укоротить кабель IP-BUS. с 5 метров до нужных 30см......
Вложение 1152512
Короче больше я не хочу укорачивать эти АйпиБасы))) Под изоляцией - экран. Внутри экрана несколько проводков потоньше. Раскрываешь изоляцию у них. А там снова экран и ещё проводки.... Короче это алярм. Ахтунг. Ну ничего - получилось))) и работает как раньше.
Ну, естесственно, перед АМТ -навёл марафет в увеселительном отсеке.
Вложение 1152520
В этот раз силовой для "сабвуферного" 24ого Бостона получился вообще сантиметров 8-10.
Вложение 1152522
Вложение 1152524
Заменил кабель для саба, на Ураловскую медь 12ga (3,3кв мм):
Вложение 1152530
Из-за высокой скорости и беспрерывной работы даже кофе я пил с термоусадкой:
Вложение 1152532
Ну и про подиумы.... Как всегда - всё в последний момент.
Если с левой дверью всё было ещё более - менее понятно:
Вложение 1152526
То для правой двери колечко из АМГ6 пришлось доставать.....
Из ящика:
Вложение 1152528
Который я ломал минут 20, здоровенным колуном. С совершенно равнодушным выражением лица.
И бистренько слепил подобие декоративных накладок:
Вложение 1152538
Заканчивал я это уже в пятницу, около 7 вечера, а через 12 часов в Перми уже стартовала АМТ. Время доделывать накладки уже не было. Практически как есть закрасил первым, что попалось под руки - "резиновой" краской.
Вложение 1152542
В общем, судили прямо так. Хотя, прошу заметить - в этом классе у некоторых всё было ещё хуже)))
Главное, что у меня со звуком всё плохо оказалось:
Вложение 1152544
Пока поменяю ВЧ и их расположение. Хочу из той же серии, что и миды - ML280. Первые, вторые, третьи...
Аааа, и самое интересное - послушал Лексус Артёма Дробышевского, не могу этим не поделиться.
Это Лексус (типа RX300, что ли) с двумя Audison Thesis TH Basso в дверях. С фазоинверторами. Это вообще огонь! Всем рекомендую! Такого мяса больше нигде не слышал!)
Вложение 1152548
