Lacetti HB неспешный, полуколхозный инсталл

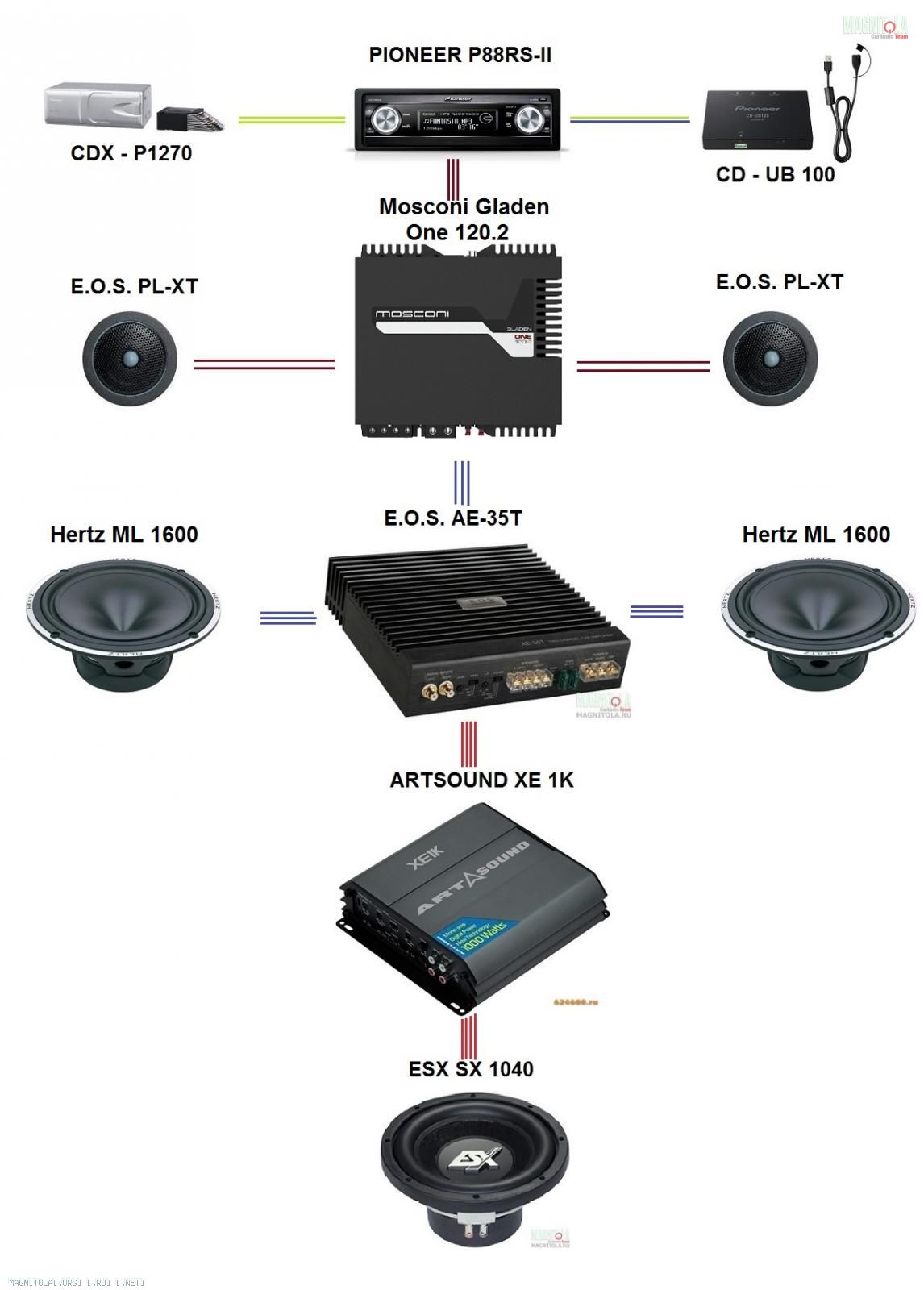

Ну вот и настало время моего первого инсталла. Последние несколько месяцев я только и делал, что подбирал компоненты, заказывал разную мелочушку на сайтах и форумах.... В итоге пришел вот к такой схеме:
Вложение 970856
Это первый мой "серьёзный" инсталл, так что критика, и прочие замечания строго приветствуются!:) К тому же здесь, на форуме, я для себя получил много знаний в АЗ - сфере, и некоторые местные жители мне очень неплохо подсказали (особая благодарность chu0037!:) ). Это не законченный проект, и конечно же всё будет совершенствоваться, дополняться. Да и пересмотр компонентов, естественно, очень планируется.
В данный момент всё в процессе, последние дни (в том числе и длинные вечера) провожу в гараже, по мере наличия свободного времени.

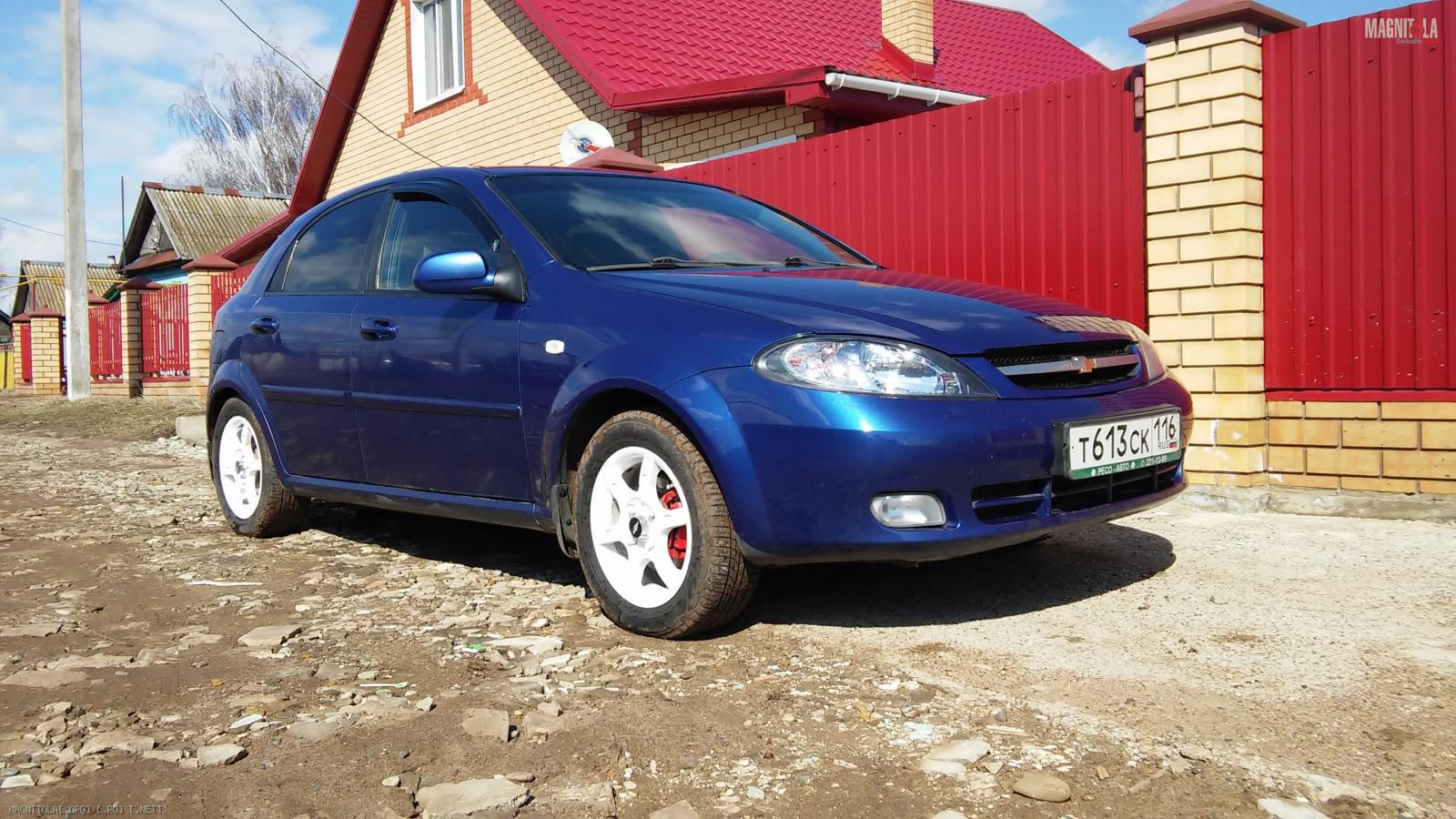

Вот, собственно, авто:
Вложение 970858
11 летний неубиваемый (тьфу-тьфу) кореец.

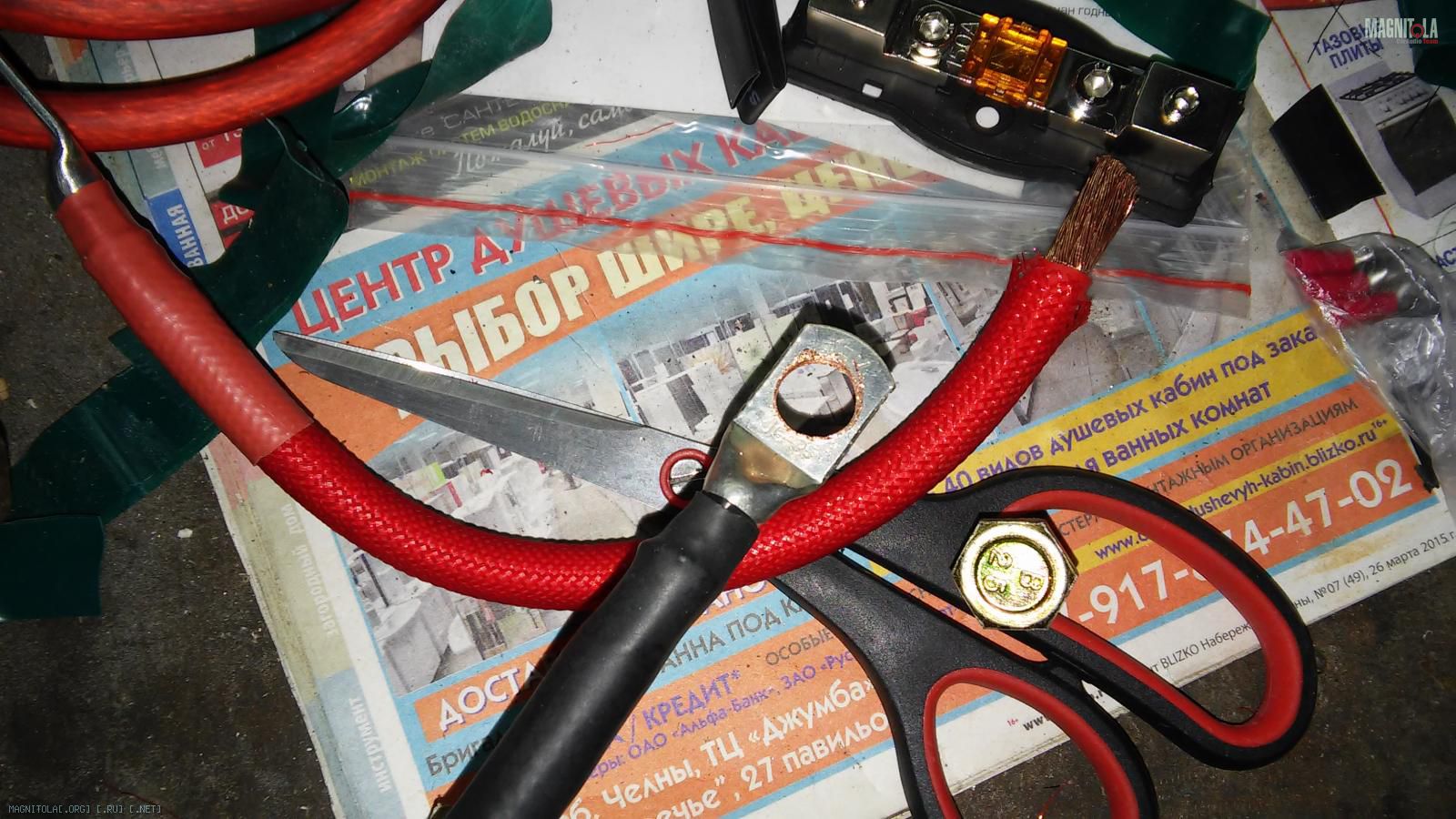

Начну с силовой проводки. Заказан был кабель Пугв здесь, на форуме, у тов. ArtLine. 35кв.мм.

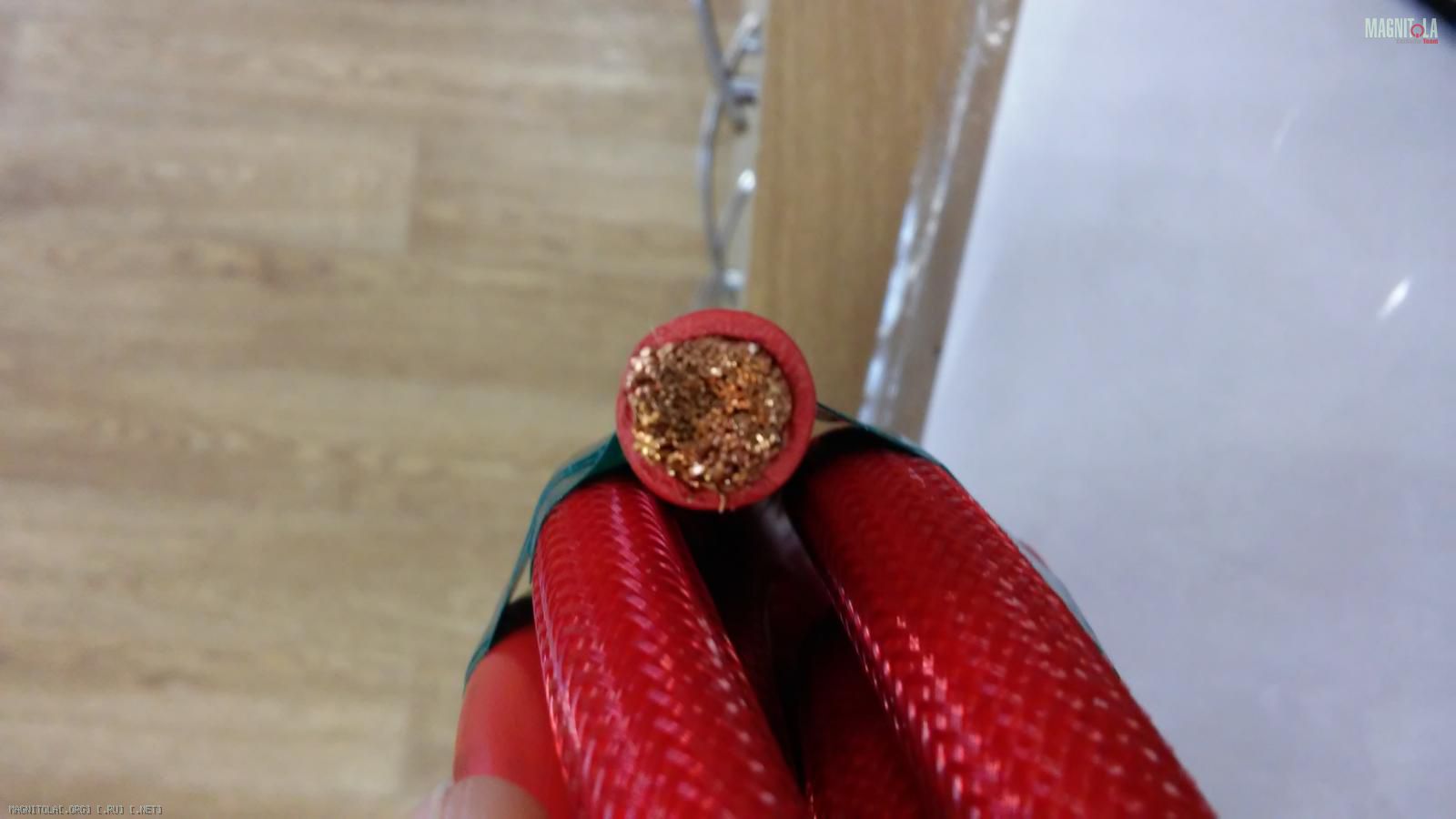

Обжат, закован в змейку и термоусажен.
Вложение 970860
Вложение 970862

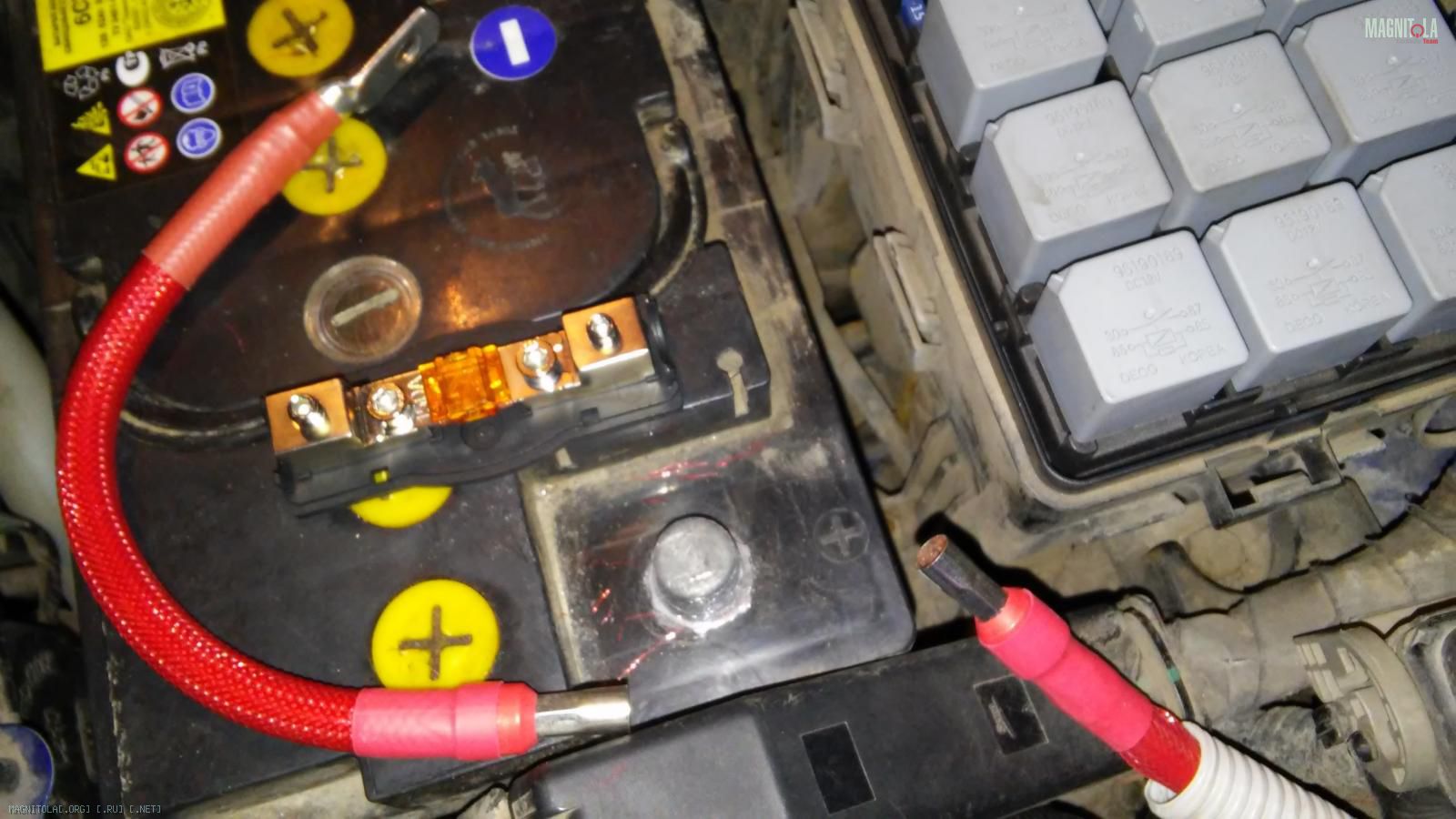

Так как подкапотное пространство в Лачетти не сильно располагает к размещению дополнительных толстых кабелей на аккумуляторе, был приобретен и установлен центральный держатель предохранителя небольших размеров и установлен предохранитель типа miniAnl на 150 ампер. Плюсовой кабель (только под капотом!) дополнительно уложен в гофру - производственная необходимость!
Вложение 970864
Минусовой кабель также заботливо термоусажен, обработан и закреплён на кузове в месте крепления задних держателей ремней безопастности. Место труднодоступное, так что фото отсутствует. Добавлю только, что наконечник кабеля под тот болт пришлось немного рассверлить.

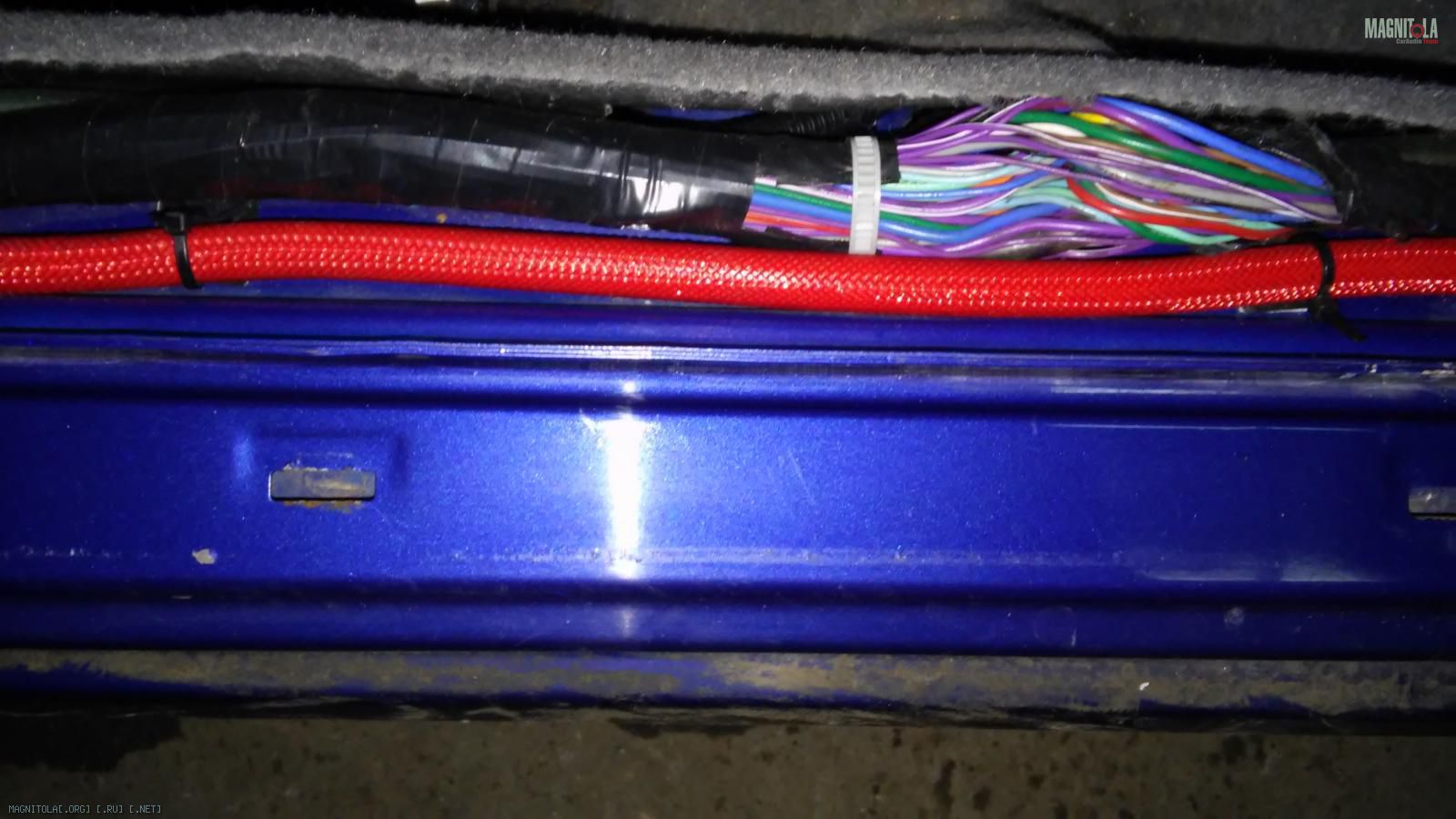

Плюсовой кабель уложен по левому борту, и в некоторых местах (где это возможно) закреплён обычными хомутами на таких маленьких площадках на двустороннем скотче.
Вложение 970866

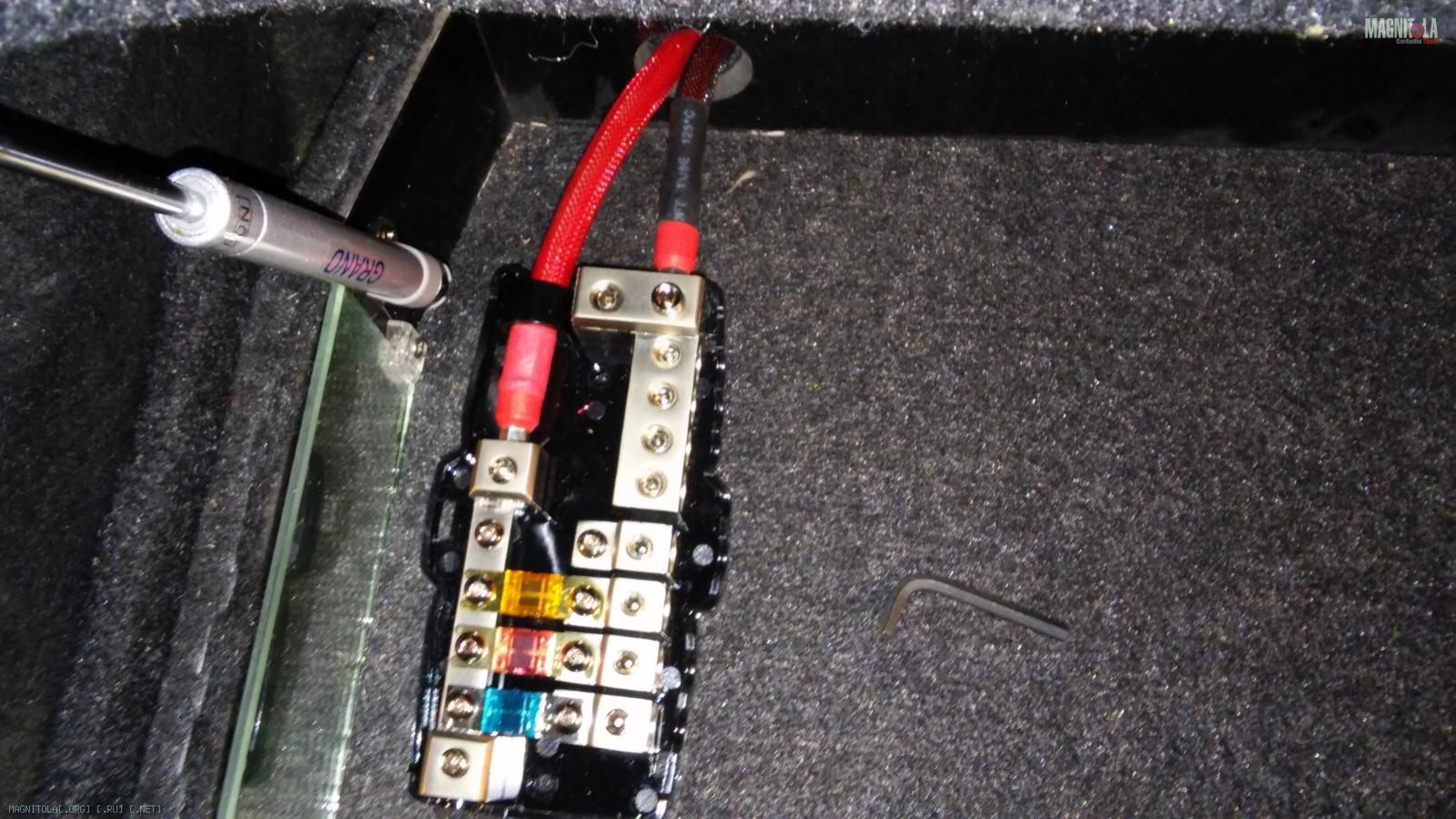

Плюс с акума и минус с кузова выведены в багажник, в распределитель, который уютненько расположился в специальном ящике - фальшполу (о котором поведаю позже):
Вложение 970870

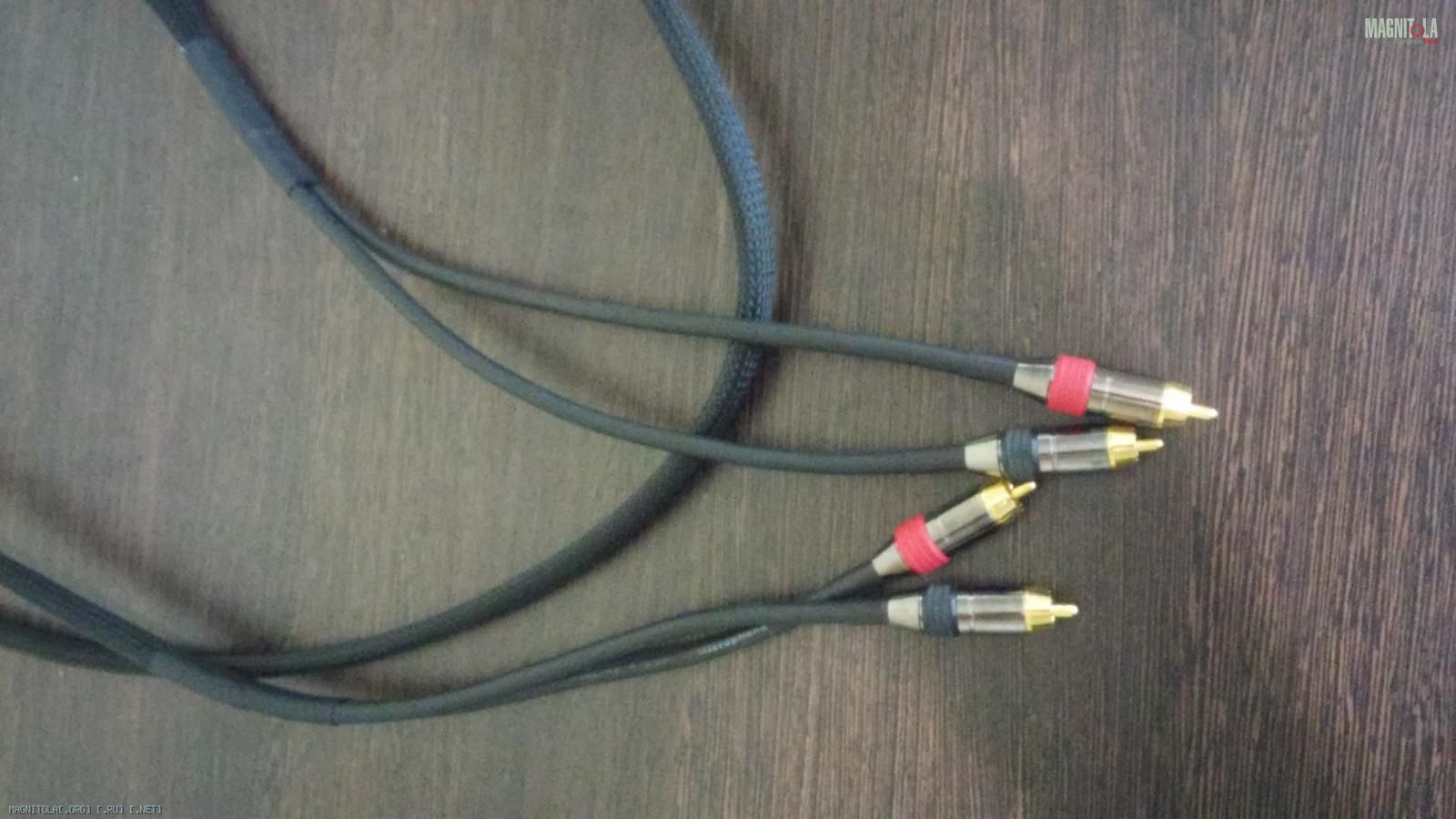

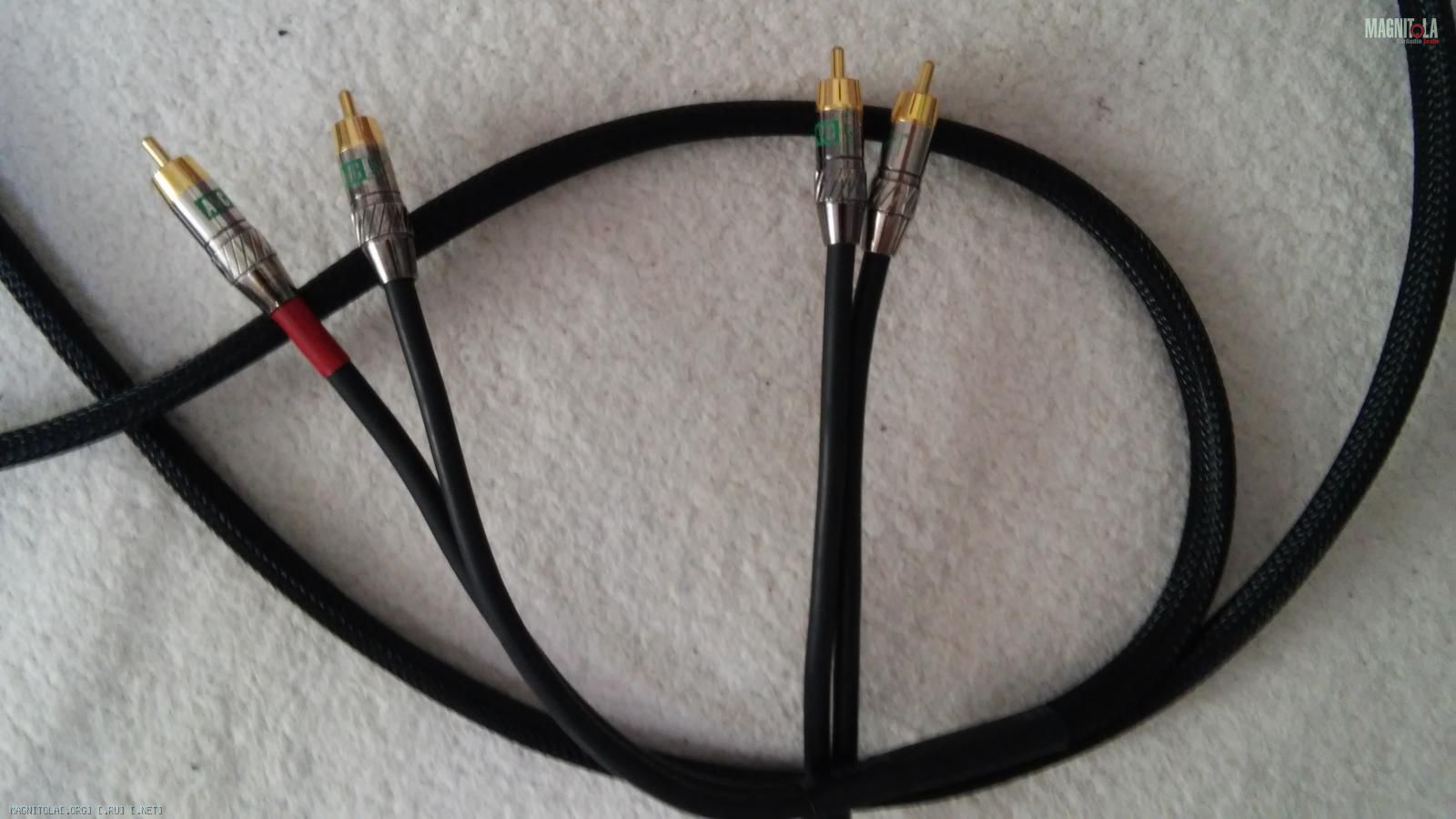

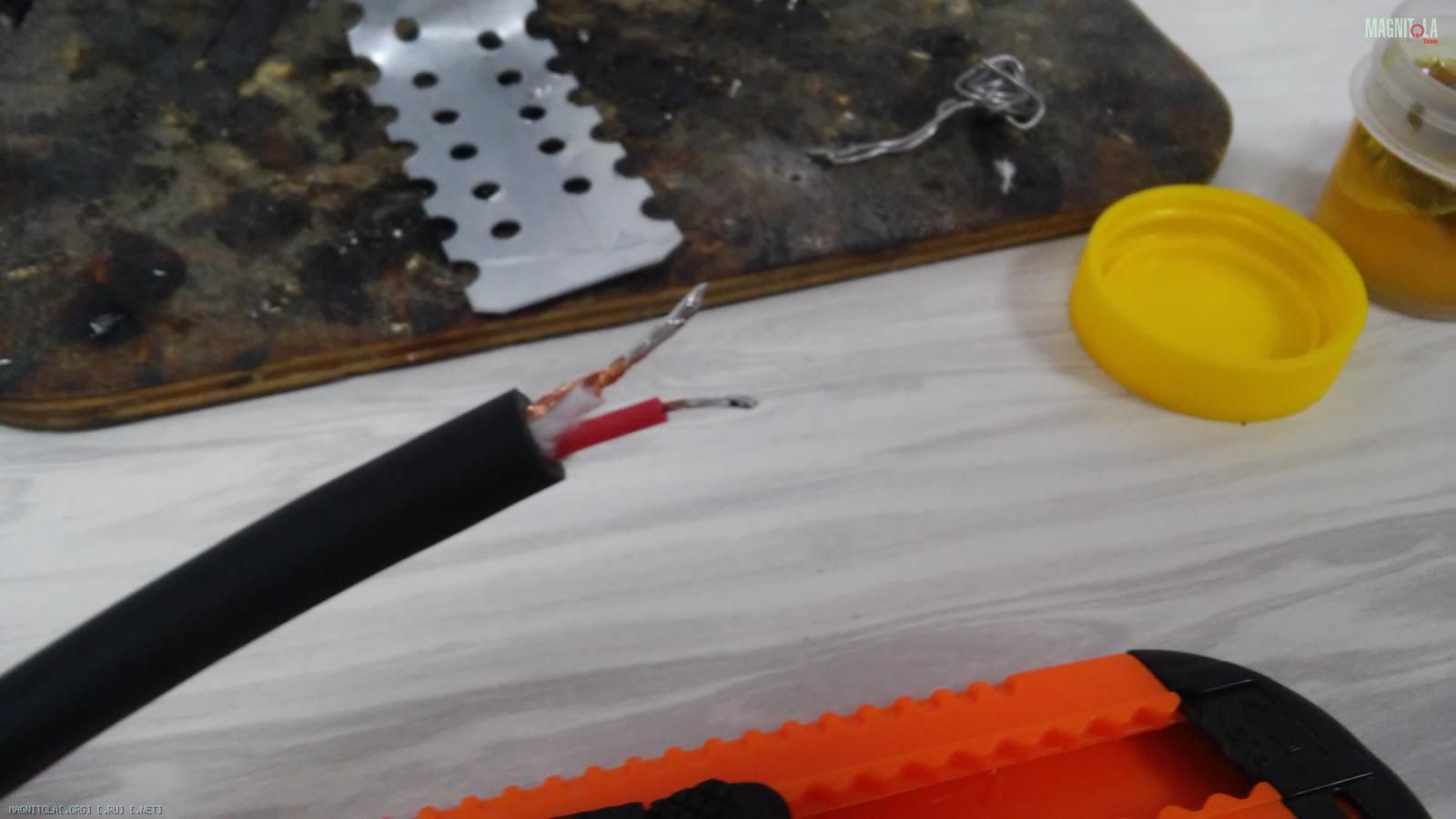

Так как моя цель - поканальное подключение компонентов, мне понадобилось 3 пары межблочных кабелей. В связи с тем, что несмотря на наш относительно немаленький город, приличные межблоки найти здесь трудно, к тому же в основном они почти все как один - длиной 5 метров. А мне не очень хочется видеть скрученные кабели под сиденьями. Поэтому я поступил проще. Дёшево и сердито - сваял межблоки сам. Из обычных микрофонных кабелей, трёх видов, между прочим. Proel, американский Inline и tasker. Все межблоки получились длиной около 3 метров - плюс-минус. К тому же на практике оказалось, что вполне достаточно и 2,5 метров, учитывая укладку по середине салона, с левой стороны.
Вложение 970872
Вложение 970874
Вложение 970876
Вложение 970878

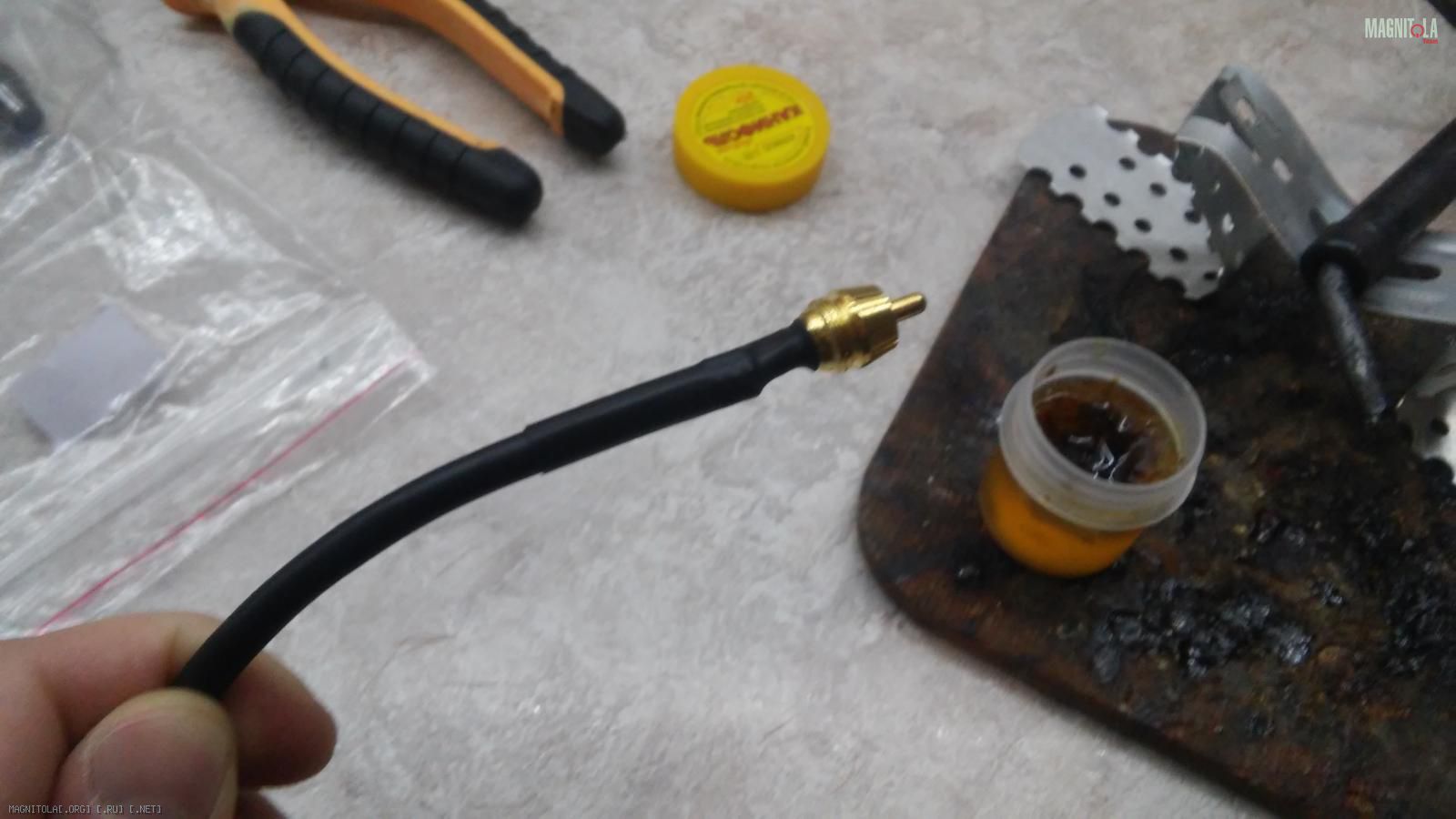

Наконечники приобретены в радиолавке, а некоторые безжалостно отпаяны с рабочей аппаратуры:)
Минус у всех припаян к экрану со стороны г/у. Естественно термоусадка, "змейка".
Опять бежать, продолжу позже!

правильный дистриб :good2: успел видимо урвать в свое время?

Цитата:

---

Сообщение от Андреичъ

правильный дистриб :good2: успел видимо урвать в свое время?

---

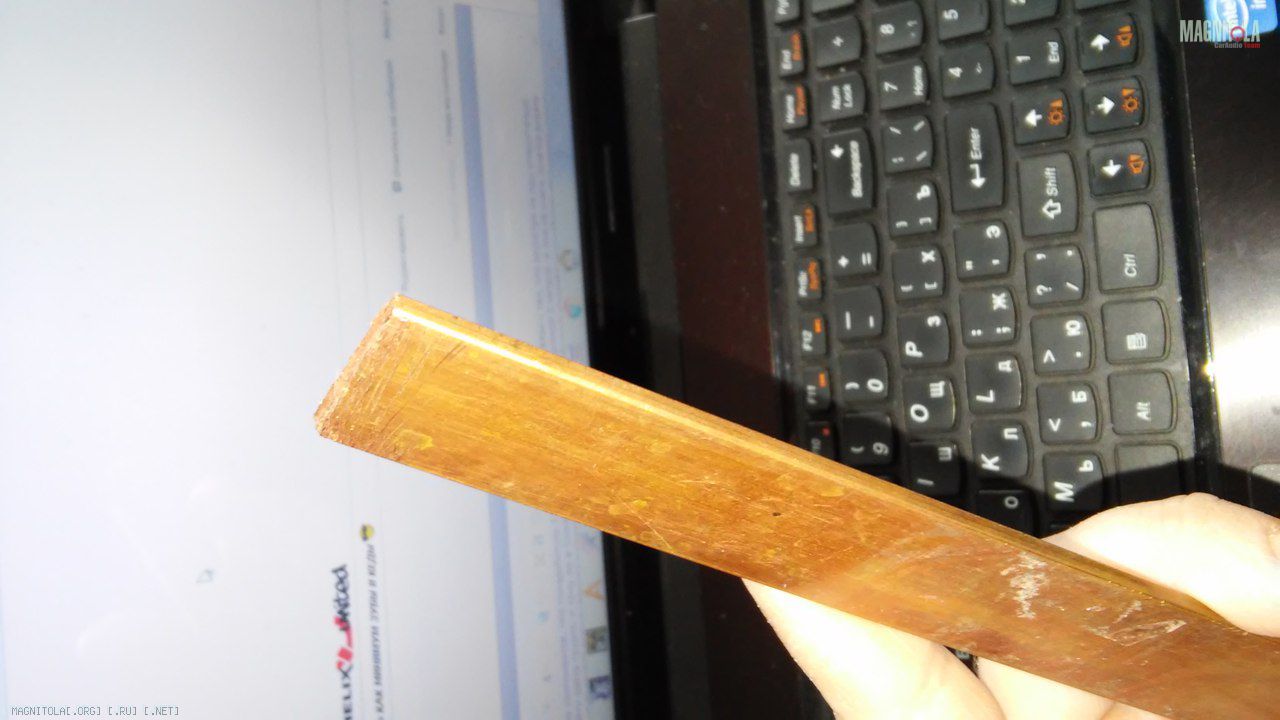

Ага! Сначала хотел колхозить - купил медную шину, коробочку хотел, типа шкатулки.
Вложение 970908
А так как меня в городе все продавцы в магазинах АЗ уже знают (ещё бы - таких привередливых покупателей как я у них больше нет:) ) - один и предложил такой, практически в два раза дешевле, чем на оф. сайте Pride'а.
Эх, работа работа, перейди на Федота!:)

Цитата:

---

Сообщение от ImportMotion

практически в два раза дешевле, чем на оф. сайте Pride'а.

---

так это прайд? я думал aiv...

Цитата:

---

Сообщение от Андреичъ

так это прайд? я думал aiv...

---

Это реально единственный во всем городе (>500 тысяч населения) подобный дистриб!:) Даже близко ничего похожего нет. Ни в одном из магазинов.

Цитата:

---

Сообщение от ImportMotion

Это реально единственный во всем городе (>500 тысяч населения) подобный дистриб!:) Даже близко ничего похожего нет. Ни в одном из магазинов.

---

можно ли тебя попросить сделать достаточно идиотскую вещь? взвесить дистрибьютер :D

Цитата:

---

Сообщение от Андреичъ

можно ли тебя попросить сделать достаточно идиотскую вещь? взвесить дистрибьютер :D

---

Весов нет, к сожалению в офисе:) Но я понял, к чему вопрос. Достаточно тяжёлый по наличию металла. Около полукилограмма. Предположительно - латунь.
Если бросить им в лицо - синяки обеспечены :)
Вечерком, может, найду весы.

Цитата:

---

Сообщение от Андреичъ

взвесить дистрибьютер

---

люминий?

Цитата:

---

Сообщение от henkel555

люминий?

---

не знаю, jaff предложил взвесить :D Просто в свое время, когда мы с ним продавали AiV - он стоил немного привлекательнее Аудиссона. Но там просто понимаешь, что Аудиссон больше в имя закладывает, материалы те же. А сейчас смотришь - Прайд почти в 3 (!!!) раза дешевле Аудиссона! Вот и думаешь, либо в Чернове совесть окончательно потеряли, либо в Прайде что-то другое "наложено" :D Свой AiV я могу взвесить, Прайд с ним близнецы. Может быть​ какое то представление даст

Источник сомнительный. Что бы сразу 80 не поставить? Да, дороже будет зато на долго. Усилители все разношёрстные. Я бы собирал систему на одном бренде. Маскони и эос ну совсем по разному подают. Все ихмо. Извиняюсь за критику.

Цитата:

---

Сообщение от Maks79

Источник сомнительный. Что бы сразу 80 не поставить? Да, дороже будет зато на долго. Усилители все разношёрстные. Я бы собирал систему на одном бренде. Маскони и эос ну совсем по разному подают. Все ихмо. Извиняюсь за критику.

---

Чем же сомнителен 88? Всегда вот,думал,что они родные братья (88и80),только старший по возрасту-куда лучше лицом вышел:)...
Семёну он обошёлся кажется в шесть рублей и достался в отл сост.! С юэсби приблудой ему тоже повезло.

По поводу же разношёрстности-тут , пожалуй соглашусь:)...

Цитата:

---

Сообщение от Maks79

Источник сомнительный. Что бы сразу 80 не поставить? Да, дороже будет зато на долго. Усилители все разношёрстные. Я бы собирал систему на одном бренде. Маскони и эос ну совсем по разному подают. Все ихмо. Извиняюсь за критику.

---

По поводу г/у могу сказать так - 80ый мною рассматривался, конечно, но с большим перевесом уступил 88(2). В основном, конечно, дизайн. 80ый, выглядящий как обычный дешёвый среднестатистичный Пионер сильно проигрывает по внешнему виду. Не помогло ему даже наличие штатного USB.
А вот про усилительную часть скажу так - более - менее достойные аппараты у нас найти сложно. Известный сайт с объявлениями я просматривал последние полгода чуть ли не каждые полчаса, в надежде, что появится хоть что - то. 3 раза мне повезло - именно с этими усями. Всё остальное в 95% случаев - это киксымистерипролоджи. Крайне редко проскакивает что - то стоящее. Нет у нас спроса на технику уровнем выше.
Даже ещё не установив эти свои усилители, я уже знал, что обязательно буду менять и E.O.S. и Artsound. Mosconi, думаю, пока будет у меня.

---------- Сообщение добавлено 23.03.2016 в 14:39 ----------

Раз пошла такая пьянка с г/у - расскажу о головном устройстве. Думаю, никому не надо рассказывать, что такое Pioneer p88rs-2, добавлю только небольшой ролик.
https://www.youtube.com/watch?v=B91jE7mLGFI
P.S. - CD-UB 100 мне чудом достался в подарок. Чейнжер cdx - p1270 - 1 килорубль.
Конечно же, задумываюсь о 99ом. А то и о P9R. Хотя, сначала бы это всё доделать красиво :)

Цитата:

---

Сообщение от ImportMotion

Если бросить им в лицо - синяки обеспечены

---

Пффф!! Вот если AIV в лицо бросить, то перелом носа обеспечен! А тут - всего лишь синяки. Стопудова люминь вместо меди!)))
(стебуся я;))

Так! Ты зачем так бардачком хлопаишь:not_i:??? :):):)
Приблуду береги! И бардачок тожа!
Ты б её в недра торпеды-приблуду-то,запрятал,а в бардак один шнурок бы вывел-вот тада можна и похлопать! В ладоши :) ...

Цитата:

---

Сообщение от chu0037

Так! Ты зачем так бардачком хлопаишь:not_i:??? :):):)
Приблуду береги! И бардачок тожа!
Ты б её в недра торпеды-приблуду-то,запрятал,а в бардак один шнурок бы вывел-вот тада можна и похлопать! В ладоши :) ...

---

Я его тогда снимал - разбирал, и немного неправильно собрал. Не закрывался. Каюсь, был немного жесток. Но пространство для приблуды надо пересматривать, или хотя бы облагораживать - факт!

Цитата:

---

Сообщение от fox proteus

Вот если AIV в лицо бросить, то перелом носа обеспечен!

---

тупо за то, что такими вещами хорошими и редкими разбрасываешься :D :D

Добавлю ещё об акустических кабелях. Так же у нас нельзя просто так прийти в магазин и купить медный акустический кабель! Медного кабеля нет ни в одном магазине. Ни в одном! Только киксымистеривеласы - сплошной алюминий в медной глазури :)
Поэтому пришлось изворачиваться. На ВЧ нашёл кабель б/у, 1,5кв мм, марки PhoenixGold.
Старенький, но ещё послужит.
Вложение 971770
На заднем плане там ещё Pride 2,5кв мм - на мидбас. Его заказывал в Казани.

Цитата:

---

Сообщение от ImportMotion

... Медного кабеля нет ни в одном магазине. Ни в одном! Только киксымистеривеласы - сплошной алюминий в медной глазури ...

---

Вот тут ни за что не поверю,что нет у табу в городе рыбинского ПВС-а:)...

И в КамАЗы мистери кладут? )))

Теперь низкочастотная часть. За низкие частоты у меня отвечает саб ESX sx 1040, номиналом 400вт.
Вложение 971772
Акустическое оформление - естественно, ЗЯ. 17 литров чистыми.
Чертёж, обратился к Алхимику (Евгений Афанасьев):
Вложение 971780
Процесс изготовления:
Вложение 971774
Вложение 971776
Вложение 971778
Вложение 971796
Склеен эпоксидной смолой при участии мебельных винтов под шестигранник. Стенки толщиной 20мм, материал - ДСП. Грешок не сильный, так ведь?:) Все углы и стыки внутри проклеены и насмерть залиты этой же самой эпоксидной смолой.
Вложение 971784
Снаружи обклеен поролоном - десяткой (для практичности) + сверху обычный карпет.
Вложение 971786
Вложение 971788
Готовый "продукт":
Вложение 971790
Вложение 971792
Разминал аккуратно часов 30. Но и сейчас, через ~50 часов шибко не наваливаю.

Цитата:

---

Сообщение от x-diz

И в КамАЗы мистери кладут? )))

---

Там на заводе если болт не закручивается - его забивают кувалдой. И это не шутка:)

---------- Сообщение добавлено 24.03.2016 в 11:29 ----------

Цитата:

---

Сообщение от chu0037

Вот тут ни за что не поверю,что нет у табу в городе рыбинского ПВС-а:)...

---

ПВС то есть. Но жесткий он сильно. А Прайд очень понравился - особенно когда я его протаскивал в двери. У Лачетти с этим напряг. Около 5 часов потратил, чтобы эти 2,5квадрата в двери завести. Там только вытаскивать фишку, и высверливать. И места мало, и узко. Изрезал руки. Не хватает словарного запаса, чтобы описать, как мне пришлось изгаляться. А ПВС бы там только добавил проблем, серьёзно:)

Цитата:

---

Сообщение от ImportMotion

Стенки толщиной 20мм, материал - ДСП. Грешок не сильный, так ведь?

---

Сильный или нет хз.
Но тонковато. Переднюю бы двойную. Можно было бы саб утопить. Да и заднюю то же.

Цитата:

---

Сообщение от ImportMotion

Там на заводе если болт не закручивается - его забивают кувалдой. И это не шутка

---

Работаете там?

Цитата:

---

Сообщение от x-diz

Работаете там?

---

К счастью, нет:)

Немного про фронт. ВЧ - E.O.S. PL-XT (приобретены, кстати, здесь же, на форуме). Честно говоря, подбирались не только по отзывам, но и по монтажному диаметру :rofl:
Вложение 973902
Дело в том, что изготовленные ранее стойки под ВЧ были расчитаны под строго определённый диаметр - 52мм. PL-XT туда вписались отлично - без особого крепежа - сидят очень плотно. Немного о стойках - изготовлены по всеми любимой "чулочной технологии", с использованием эпоксидного клея и стеклоткани.
Хотелось бы ещё добавить о процессе изготовления, но, как не трудно догадаться - фотограф из меня как из Шварцнеггера балерина:
Вложение 973912
Поэтому просто:
Вложение 973904
Вложение 973906
Обтянуты "экокожей" специально обученным человеком на заказ. Направленность - по центру, между подголовниками передних сидений.
Вложение 973908

Теперь о ML 1600... Вот тут как раз начинается колхоз. Поэтому фото практически не делал. Скажу только, что пока дверь под них практически не подготовлена, и пока выглядит примерно вот так (разве что проставочные кольца сейчас больше):
Вложение 973914
Но это всё не надолго! Уже заказано и изготовлено кое - что, и это кое - что скоро будет установлено!:) Дело за погодой!

Привет! Хошь сказать,шо Шварцнеггер-балерина???:) Я про то,что нормальные вроде фотки.
На заметку маленькая хитрость-термоусадку на клеммы для ас можно чуть приспускать на край клеммы,чтобы клемма в ней пряталась. Ччуууть-чуть. На контакт отрицательно никак не повлияет,а при нештатной ситуации (включили систему со снятым динамиком,очень редко,но бывает и соскакивают) - клемма не коснётся массы кузова,чего очень не любят усилители. Хорошими ножницами по металлу нужно и отрезать торчащую из клеммы соединялку,если используем тот тип,когда они штампуются по несколько штук сразу. А лучше сразу брать под обжиму и защищённые.

Следующий (особо ответственный!) момент - для меня оказался самым сложным - размещение непосредственно усилителей. В Шевроле Лачетти с кузовом "хэтчбек" вообще не предусмотрено свободного места для полёта фантазии любителей АвтоЗвука. Одно дело - один усилитель. Его можно очень быстро прикрутить к спинке заднего сиденья. Но когда усилителей нужно три штуки...
Пару тройку месяцев назад я придумал сделать в багажнике фальшпол. Сложный оказался проект. Благо есть у меня друг, который сам изготавливает мебель. В общем, после недолгих переговоров он принялся мне помогать:)
Конструкцию описать сейчас затрудняюсь, поэтому просто фото процесса изготовления:
Вложение 973920
Материал - МДФ.
Вложение 973922
Расчёты.
Вложение 973938
Дядя Фарит:) Всю самую ответственную и точную работу делал он:)
Вложение 973924
Сборка, подгонка.
Вложение 973926
Вложение 973930
Контуры ящика - фальшпола повторяют контуры самого багажника.
Вложение 973932
Дно оклеено карпетом.
Интересный момент - ниши в крыльях. Изготовлены из того же МДФа с добавлением жестянки!:)
Вложение 973934
Вот такие штуки получились - сделали из этих "ушей" отсеки для хранения всякой мелочи.
Вложение 973936
Вложение 973940
Да, изнутри ещё и зеркала! Для чего?)))
Вложение 973942
Доступ к усилителям с помощью вот такой крышки на газлифтах.
Вложение 973944
Готовый продукт!

Цитата:

---

Сообщение от x-diz

И в КамАЗы мистери кладут? )))

---

Нет,теперь Pride лОжут - поддерживают местного "производителя" ))))))

ну и вид, собственно, в багажнике:
Вложение 973946
Да, и там стекло! Самое настоящее стекло толщиной 8мм!:)
Пока не придумал, что с ним делать - надпись, может, какую, али затонирую....

Ну а теперь (барабанная дробь)...
Я всё поставил!!!! После нескольких месяце подготовки и ожидания!!
Вложение 973950
Вот теперь как выглядит багажник:
Вложение 973948
Отличный день, проведённый в гараже. Всё подключил, поканалку настроил. Без колхоза так же не обошлось - в самый ответственный момент закончилась змейка для силовых шнурков (Daxx 8кв мм). Поэтому пока так. Немного потерплю. А потом сделаю ещё лучше.
Наконец - то в моём авто появился ЗВУК!

Остался один вопрос - почему уси включаются по очереди....?

---------- Сообщение добавлено 28.03.2016 в 02:03 ----------

Цитата:

---

Сообщение от chu0037

клеммы

---

Салют! Знаю я, Слав, про клеммы!:) Просто пока суд да дело, половину специально приобретённых, золотистого цвета, я потерял, а половину сломал:) Но как будет возможность - исправлю. Пожалуй, когда подиум буду делать.
Эти тоже обжаты!

ходи пощупывай ЭОС и ему подобные ,которые в будущем пропишутся в "ящике" и думай о реализации охлаждения.
а упоры от чего?

---------- Сообщение добавлено 28.03.2016 в 02:07 ----------

Цитата:

---

Сообщение от ImportMotion

Остался один вопрос - почему уси включаются по очереди....?

---

норма,поставь одной фирмы и одной линейки уси и будут одновременно включаться.ЭОСы вообще вечность "раскочегариваются" ))

---------- Сообщение добавлено 28.03.2016 в 02:09 ----------

Цитата:

---

Сообщение от ImportMotion

Наконец - то в моём авто появился ЗВУК!

---

Поздравляю! Как звучит то? :)

Цитата:

---

Сообщение от Виталик116

ходи пощупывай ЭОС и ему подобные ,которые в будущем пропишутся в "ящике" и думай о реализации охлаждения.
а упоры от чего?

---

Это обычные газлифты, мебельные. Продаются рублей по 50 за штуку, вроде. На 8 и 10 кг бывают расчитаны.
Охлаждение да, к лету обязательно сделаю. Хотя, сегодня наваливал, и трогал - "накала страстей" пока не замечено. Погодка, опять же.
Пока размышляю, вот как это самое охлаждение реализовать. Реле не желаю - с. Может, от зажигания вентиляторы включаться будут...

по вентиляторам могу лишь сложную схему подсказать,там без спец навыков или без человека знающего не справиться,насколько помню.

Опишу всё таки ощущения от прослушивания.
Не затрагивая пищалки и саб, сразу скажу про ML 1600. Это просто бомба!!! "Лупят" - вот, пожалуй, подходящее слово! Бочка теперь просто бьёт в грудак, а рабочий у барабанов - сочный и смачный, как удар кастетом прямо по зубам:)! Середины появилось просто море! Середины столько, что даже пришлось сильно убавить миды! Такое ощущение, что если даже ML установить "лицом" внутрь двери - середины всё равно будет достаточно! Некоторые композиции, которые за годы я уже "заслушал до дыр" - пробирают до мурашек, как в первый раз!
Metallica - Until it sleeps и stone cold crazy - стало отчётливо слышно Кирк Хэммета, в местах, где он повторяет основные риффы. AC/DC - не знаю, как зовут бас - гитариста, но я наконец - то расслышал там бас гитару! Infected Mushroom - Suliman и Becoming Insane - зубодробительный бас! Jay Leonhart - sometimes i think - у контрабаса появился объём, и, как бы это сказать - появилось ощущение присутствия этого контрабаса!
В общем, это просто жир! Сочные динамики! Даже представить не могу, что будет, когда я им соответствующее акустическое оформление сготовлю! В общем, я под эмоциями последние несколько часов!:)
Это шикарно!

---------- Сообщение добавлено 28.03.2016 в 02:28 ----------

Цитата:

---

Сообщение от Виталик116

ЭОСы вообще вечность "раскочегариваются" ))

---

Вот вот! Саааамый последний включается:)

ну чтож,отзыв прям зачитаешься ))) на скольки снизу миды порезаны и каким порядком? и что,при таких низах двери-обшивки не поют,учитывая,что они не подготовленные?

Цитата:

---

Сообщение от Виталик116

ну чтож,отзыв прям зачитаешься ))) на скольки снизу миды порезаны и каким порядком? и что,при таких низах двери-обшивки не поют,учитывая,что они не подготовленные?

---

Пока на 80, вторым. Вообще, конечно, хотелось бы 63. Но из - за обшивок и прочих радостей недостаточной подготовки двери пока 80. А можно было бы и 80 - первым и саб до 63 - третьим. Хороший фронтальный бас получался.

---------- Сообщение добавлено 28.03.2016 в 12:43 ----------

А учитывая возможности ML - можно и 63 вторым или первым, а саб до 50. Но это надо двери основательно готовить.

А со старыми киксами из дверей я поступил вот так:)
Вложение 977860

Цитата:

---

Сообщение от ImportMotion

А со старыми киксами из дверей я поступил вот так:)
Вложение 977860

---

Объем не маленький?

Цитата:

---

Сообщение от x-diz

Объем не маленький?

---

Я на глаз сделал. Литров по 7. Учитывая, что они сейчас играют от ресивера- кинотеатра, всего от 150 герц сейчас играют, нормально:)

Цитата:

---

Сообщение от ImportMotion

Я на глаз сделал. Литров по 7. Учитывая, что они сейчас играют от ресивера- кинотеатра, всего от 150 герц сейчас играют, нормально:)

---

В двери литров 30, так то.
