Corsa OPC: The Dark Side

Андреичъ, гены на тебя нет. Одна тема - одна машина )))

Две темы,Драйв,еще где то)))
Мы замучаемся глумиться)))

Цитата:

---

Сообщение от Андреичъ

1) Ядро системы - HELIX P-SIX DSP MK.II. Он же ПСИХ

---

А ты когда психа на II поменять успел? ))) И куда первый дел? )))

Цитата:

---

Сообщение от x-diz

А ты когда психа на II поменять успел? ))) И куда первый дел? )))

---

У него сразу был второй. Первый псих прожил совсем недолго. Немцы прислали всего несколько экземпляров, потом надолго затихарились и стали отправлять уже мк2

Цитата:

---

Сообщение от fox proteus

У него сразу был второй. Первый псих прожил совсем недолго. Немцы прислали всего несколько экземпляров, потом надолго затихарились и стали отправлять уже мк2

---

Да?. Я думал он вместе с процессором обновился, т.е. относительно недавно. Ну и надеялся, что где то первый бу продаётся ))) Не там то было )))

Цитата:

---

Сообщение от x-diz

Да?. Я думал он вместе с процессором обновился, т.е. относительно недавно. Ну и надеялся, что где то первый бу продаётся ))) Не там то было )))

---

Вот, халявщик, везде хочешь халяву найти))) Я тоже)))

Цитата:

---

Сообщение от x-diz

Ну и надеялся, что где то первый бу продаётся ))) Не там то было )))

---

Ты, видимо, не помнишь какой он зажигательный парень?!!)))
Поищи в конце прошлой темы...

Ну чего, завтра утром с Женей jaff'ом стартуем в Питер и в субботу открываем сезон!

Надо было тебя попросить чашку купить.... дагс ещё пока не выслал,,,

Цитата:

---

Сообщение от waterman

Надо было тебя попросить чашку купить.... дагс ещё пока не выслал,,,

---

я могу сегодня это сделать, ты завтра сможешь меня в Твери поймать? Мы будет туда заезжать за подругой Джаффого друга)

Вчерась устранил небольшое недоразумение - поставил пред у 2го АКБ, а то его как то не было :D Если бы главный пред выгорел вдруг, выгорели бы все преды на моноблоки, то ПСИХ всеравно продолжил бы орать от доп. АКБ есличо
Терь нет:
Вложение 1123902Вложение 1123904Вложение 1123906

Ну и полирнул фарки на неделе, а то вообще нихрина не светили (родные еще).
Вложение 1123894 -> Вложение 1123896Вложение 1123898Вложение 1123900

А ты при Жене кем числишься? Санчей Панчей?)))
Ждем пьяные фотки)))

Цитата:

---

Сообщение от ДЕД

А ты при Жене кем числишься? Санчей Панчей?
Ждем пьяные фотки

---

Наоборот, у меня нет запаски в машине, поэтому её рядом он повезет :D :D

Cложный маневр,однако)))
Ты там Женю то не зли
А то пешком пойдешь домой)))

Цитата:

---

Сообщение от Андреичъ

я могу сегодня это сделать, ты завтра сможешь меня в Твери поймать? Мы будет туда заезжать за подругой Джаффого друга)

---

Да я уж оплатил,не хотел напрягать,,,, пасиб, Ром!

Цитата:

---

Сообщение от Андреичъ

Всегда в подобных случаях хочется спросить ЗАЧЕМ?! Какой показатель измеряется Альфардами Эйртонами?

---

Оживим темку! )))

Дааа, сколько воды утекло...)))
Но я то на самом деле не фанатею от этого дела, поэтому всю душу теперь буду в серую вкладывать)
А Красную, в связи с переездом психа, ждет ребилд в ближайшее время!

Цитата:

---

Сообщение от Андреичъ

Вчерась устранил небольшое недоразумение - поставил пред у 2го АКБ, а то его как то не было Если бы главный пред выгорел вдруг, выгорели бы все преды на моноблоки, то ПСИХ всеравно продолжил бы орать от доп. АКБ
Терь нет:

---

Если бы "выгорел главный пред" псих сгорел бы вместе с доп. АКБ,моноблоками,предами на них и авто.

Вложение 1136710Вот табличка для проверки правильности выбора медного изолированного многопроволочного проводника (провода либо кабеля) и предохранителя.Чтобы не "выгорело",а сработал предохранитель.
Допустим,есть желание использовать предохранитель в 40Ампер.Для этого в авто с номинальным напряжением 12 Вольт медный многопроволочный проводник (изолированный провод или кабель) должен быть площадью сечения не менее 16 кв.мм. и АКБ иметь ток отдачи не менее 161 Ампер (написано на этикетке АКБ).
"Не менее"-это значит,что больше можно,а меньше нельзя.
Таблицей можно пользоваться ещё следующим образом:
чтобы гарантированно защитить от "выгорания" АКБ и авто; для защиты АКБ с током отдачи 501-601 Ампер следует пользовать медный изолированный проводник сечением не менее 95 кв.мм. .Предохранитель максимально возможный при этом не более 125 Ампер.
Уменьшили сечение проводника--применяйте предохранитель с меньшим номинальным током.
Можно таблицей пользоваться и так:
Если у Вас проводник 25 кв.мм,то чтобы безопасно питать какого то потребителя АКБ должна иметь ток отдачи не менее 201 ампер и предохранитель с номинальным током более 50А ставить не следует.

Итак, последний ребилд в Корсе таки случился. Теперь полный монобренд, ПСИХ уехал в машину к жене!

Надеюсь салон я разобрал последний раз:
Вложение 1143576

Выпиленное мной ранее крыло приводится в сток-состояние и возможно даже чуть лучше. Размещаем по периметру кучу резьбовых заклёпок:
Вложение 1143580

Выпиливаем заглушку из алюкабонда (офигенный материальчик!)
Вложение 1143578Вложение 1143582

Заклушку изнутри проклеиваем вэйвом:
Вложение 1143584

Вешаем на болты и снаружи 4мм вибра+комфорт. Сама карта также в вейве - на 1м фото видно:
Вложение 1143590

Акустические провода пошли в крыле по кронштейнам, где раньше шли силовые провода на усилители:
Вложение 1143586Вложение 1143588

Процессор вешаем на кронштейн, где раньше висел аудиссоновский дистрибьютер
Вложение 1143596

А чтоб отвязать его от кузова, вешаем на площадку из текстолита:
Вложение 1143592Вложение 1143594

Питание проца пайка-шмайка, все дела:
Вложение 1143598Вложение 1143600

Надстраиваем верхний ряд из усилков, Airtone F4.100 в количестве 2х штук пришли на место ПСИХа
Вложение 1143602Вложение 1143604

Вводные силовые в них под 8Га, поэтому обжимаем штыревые КВТ под 25 квадратов:
Вложение 1143606

Распаиваем межблоки на 8 каналов разъемами Airtone RCC1.2. Чисто по-человечески очень рекомендую, очень классные РЦАшки за смешные деньги, получше нутриков:
Вложение 1143610Вложение 1143608Вложение 1143612


Итоговый вид системки такой:
Вложение 1143614Вложение 1143616Вложение 1143618

Всё делал в разное время, поэтому терма пёстрая, переделаю на досуге однотонными черным с красным.
Ну и первые плоды - этап ЕММА в Москве:
Вложение 1143620

Как то так. Теперь я думаю точно всё, отстроить хорошенько и больше в багажник я не полезу. Точно не полезу! И меня теперь серенькая игрушка :D

ну и напоследок, хоть у глухого никто никогда в жизни не удосужится проверить ни схемы, ни заделки концов, ничего, но всё же я не могу иначе!

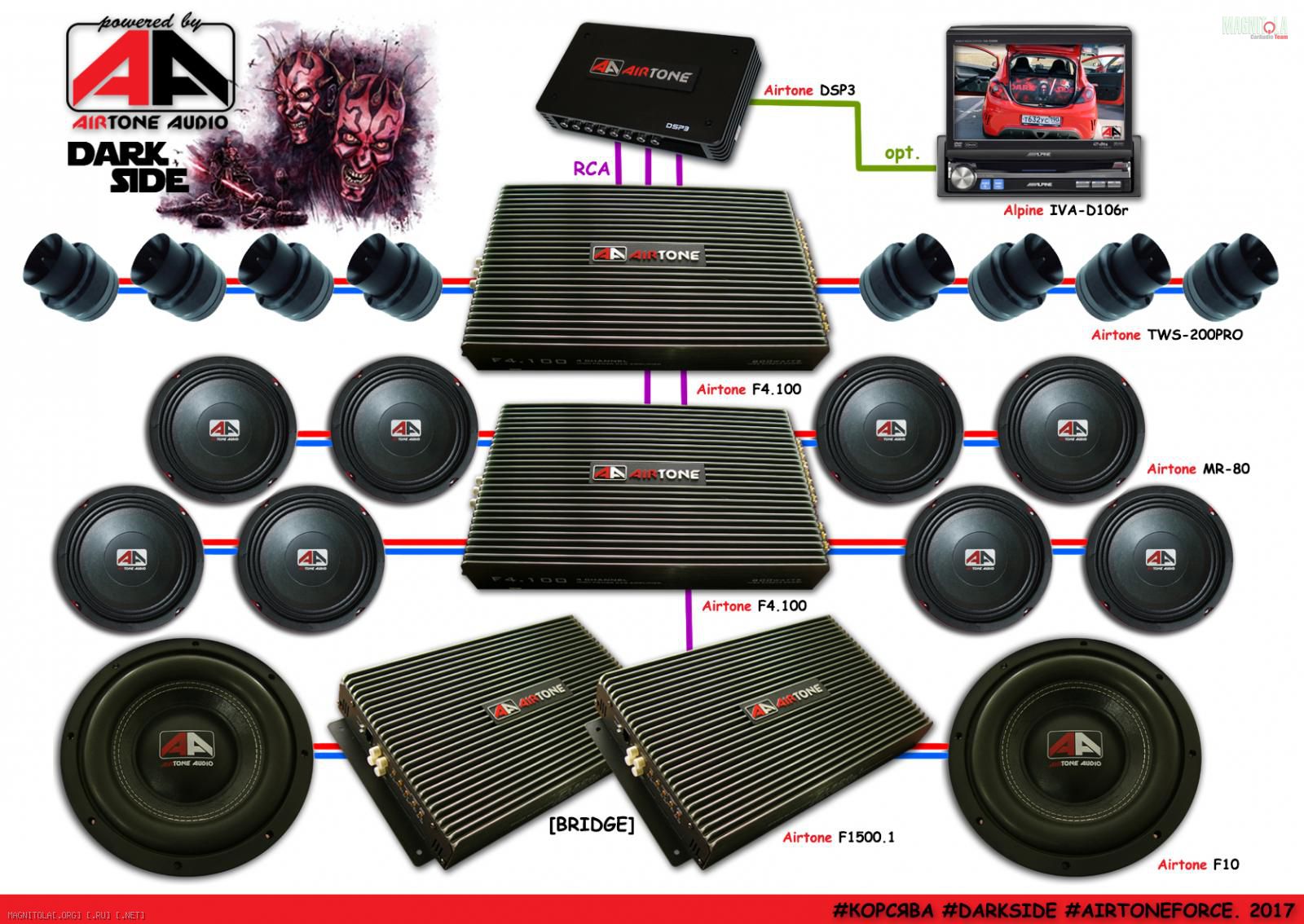

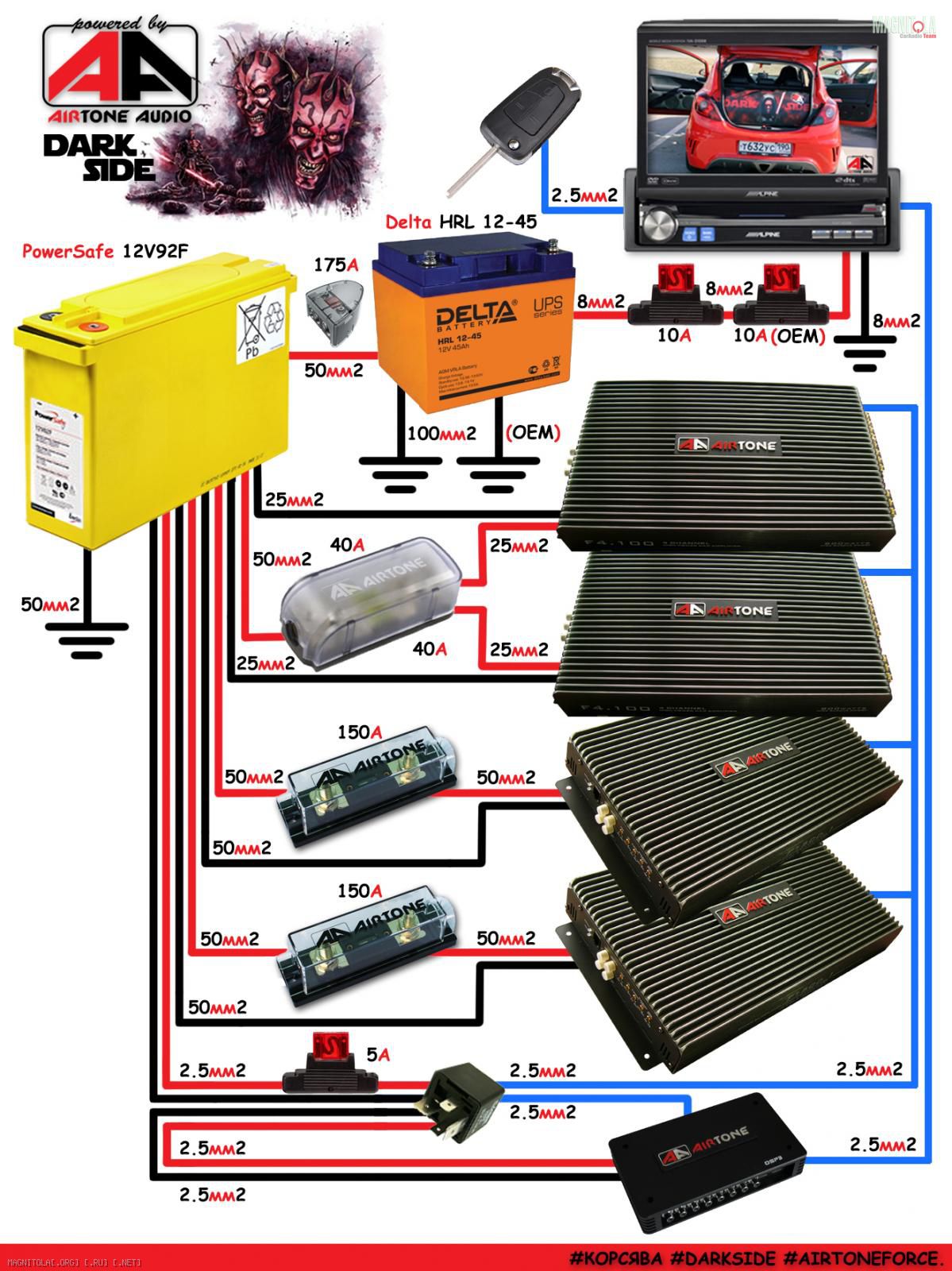

Схема компонентов и электрическая схема:
Вложение 1143622Вложение 1143634

Баян! На Д2 уже давно было! )))
#подписьзабегайвгостивзаимныелайкисучкикошёлкиатакжедевушкиснизкойсоциальнойответственностью

©

Цитата:

---

Сообщение от TurboFly

Баян! На Д2 уже давно было!

---

думаешь стоит закрыть обе темы?

Цитата:

---

Сообщение от Андреичъ

думаешь стоит закрыть обе темы?

---

Зачем? Не все же на Д2 сидят! )))

гы гы
http://magnitola.org/users/photo/534...409fa0be58.jpg

привози её в Тверь в эти выходные :D

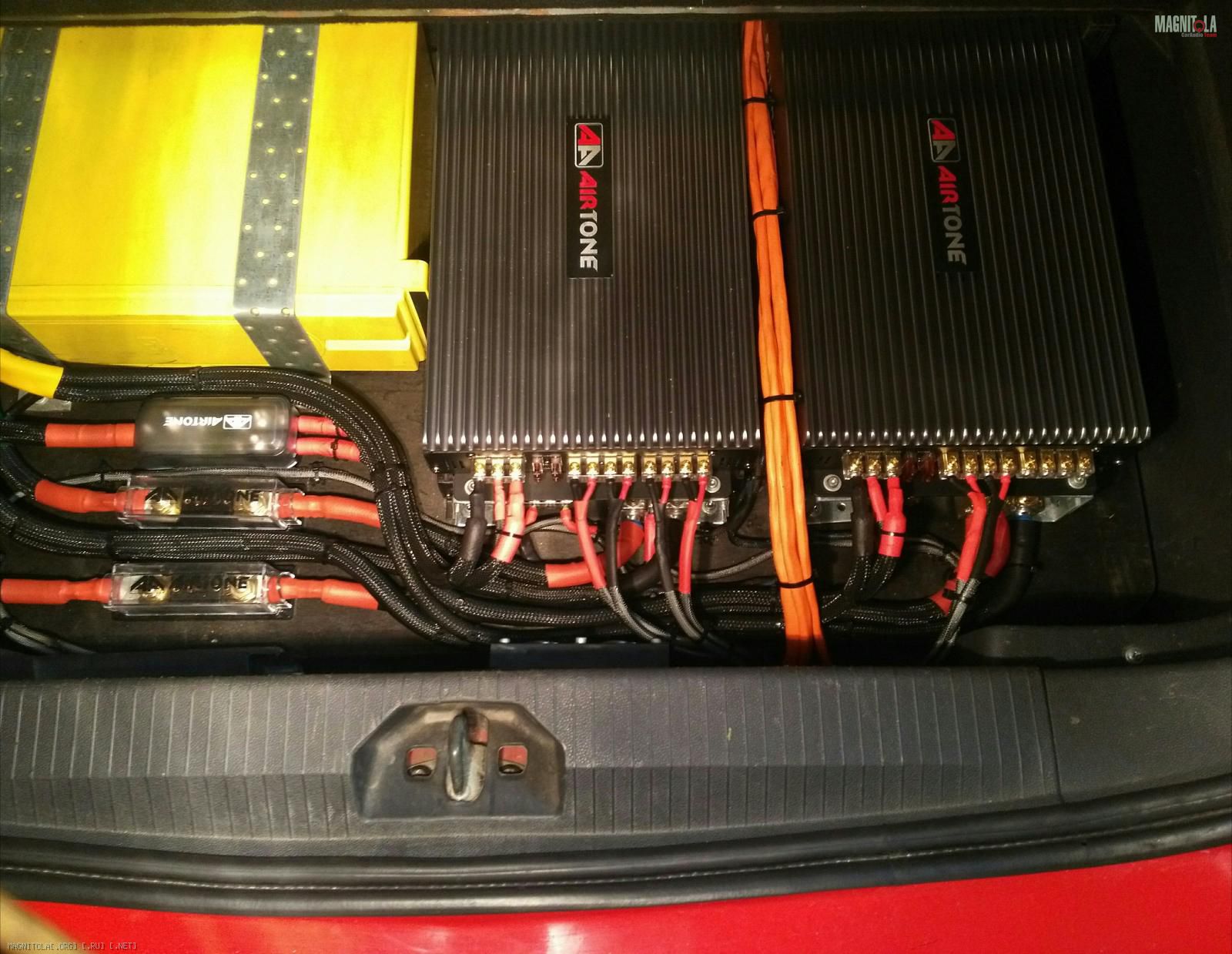

не стал долго ждать, заменил терму и переложил чуть проводку
Вложение 1145760
Терь фешн) На клеммах АКБ осталось заменить (кончилась терма) ) и можно туда больше не лазить

Цитата:

---

Сообщение от Андреичъ

привози её в Тверь в эти выходные :D

---

такая корова нужна самому (с)
,))))

о коровах чуть позже, фотки поле этапа в Твери разобрать надо)))

После Твери занялся вопросом охлаждения усилка на СЧ - нагруженные на 2 ома, каждый канал очень быстро раскаляет усилитель при игре в шишку и уводит в защиту.
Лечим следующим путём:

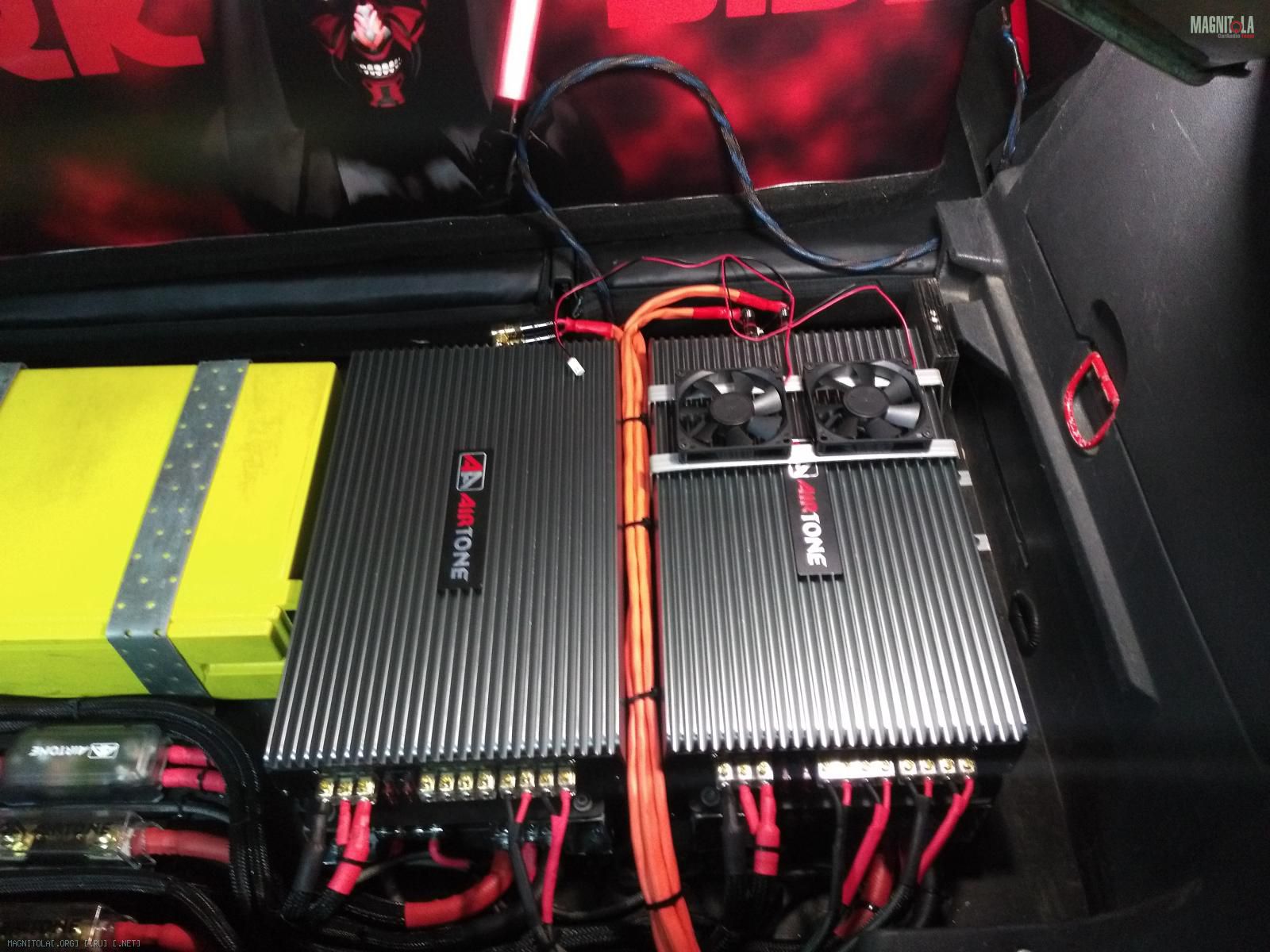

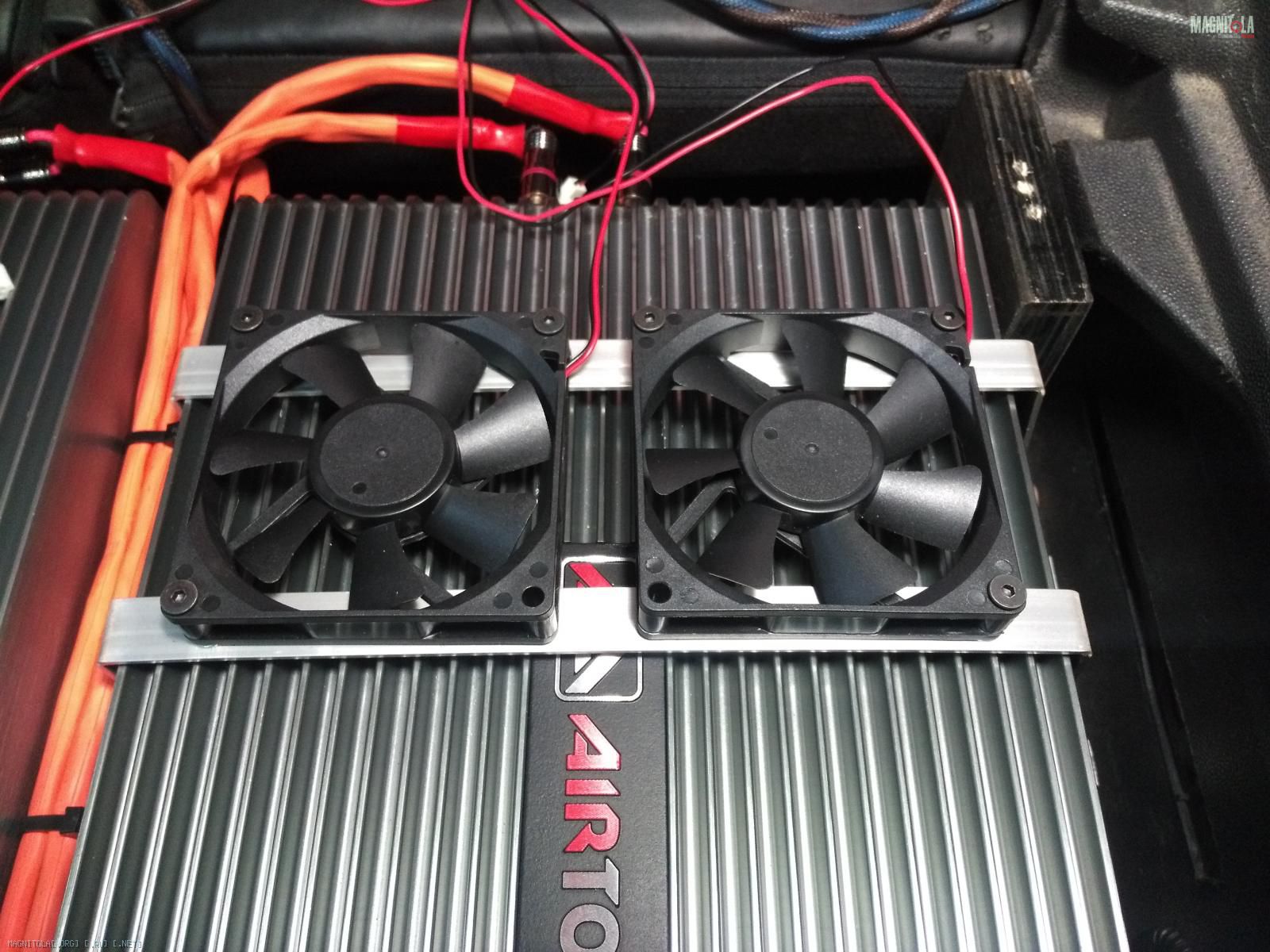

Гнём люминь буквой "П" по форме этажерки с усилком, закладные гайки, в гайки на фильдеперсовые винты пара кулеров:
Вложение 1162596Вложение 1162598

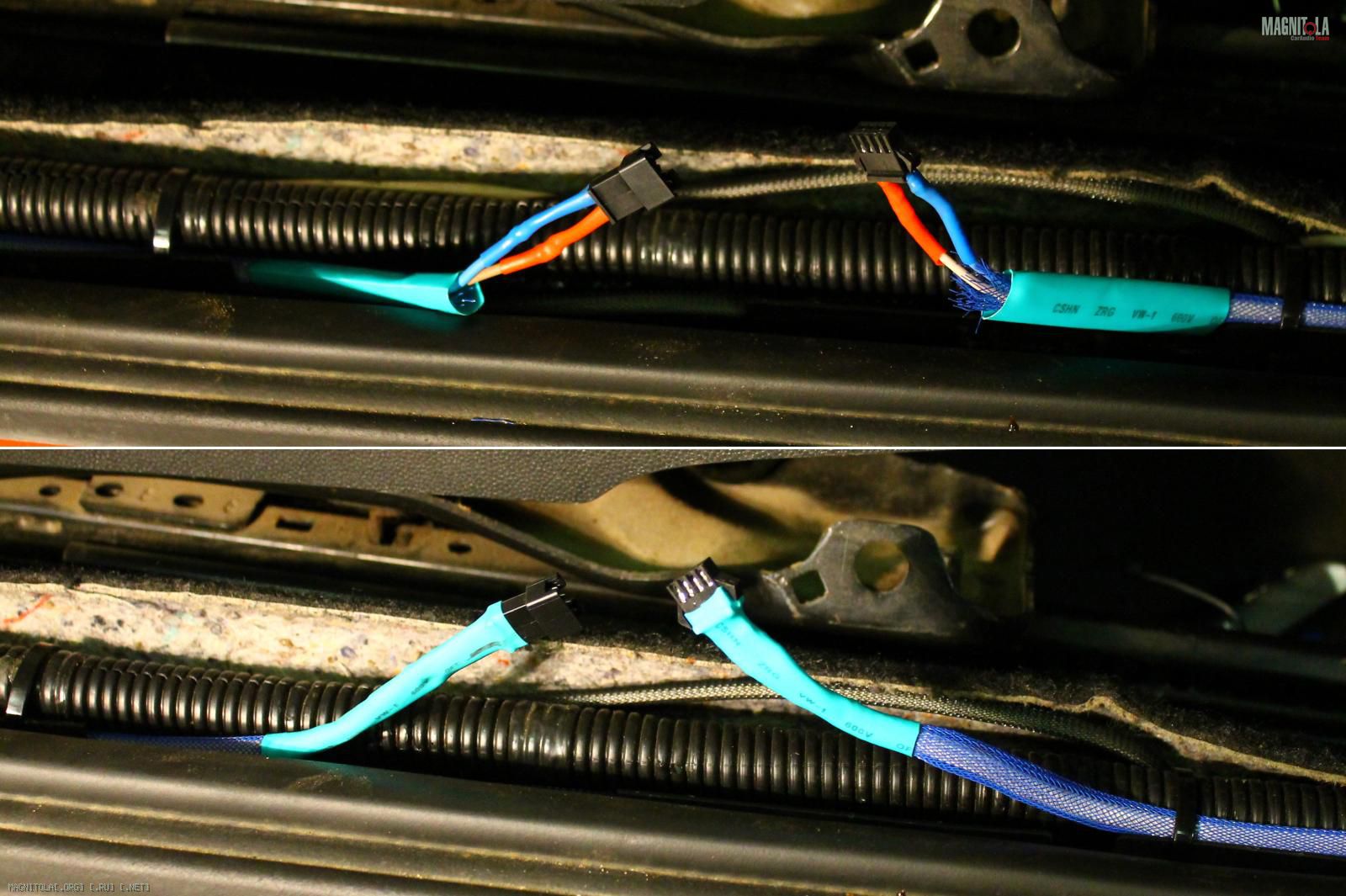

Автономная, управляемая головой трасса электропитания у меня осталась со времен ПСИХа, поэтому никаких танцев с проводкой - плаг-н-плэй:
Вложение 1162594

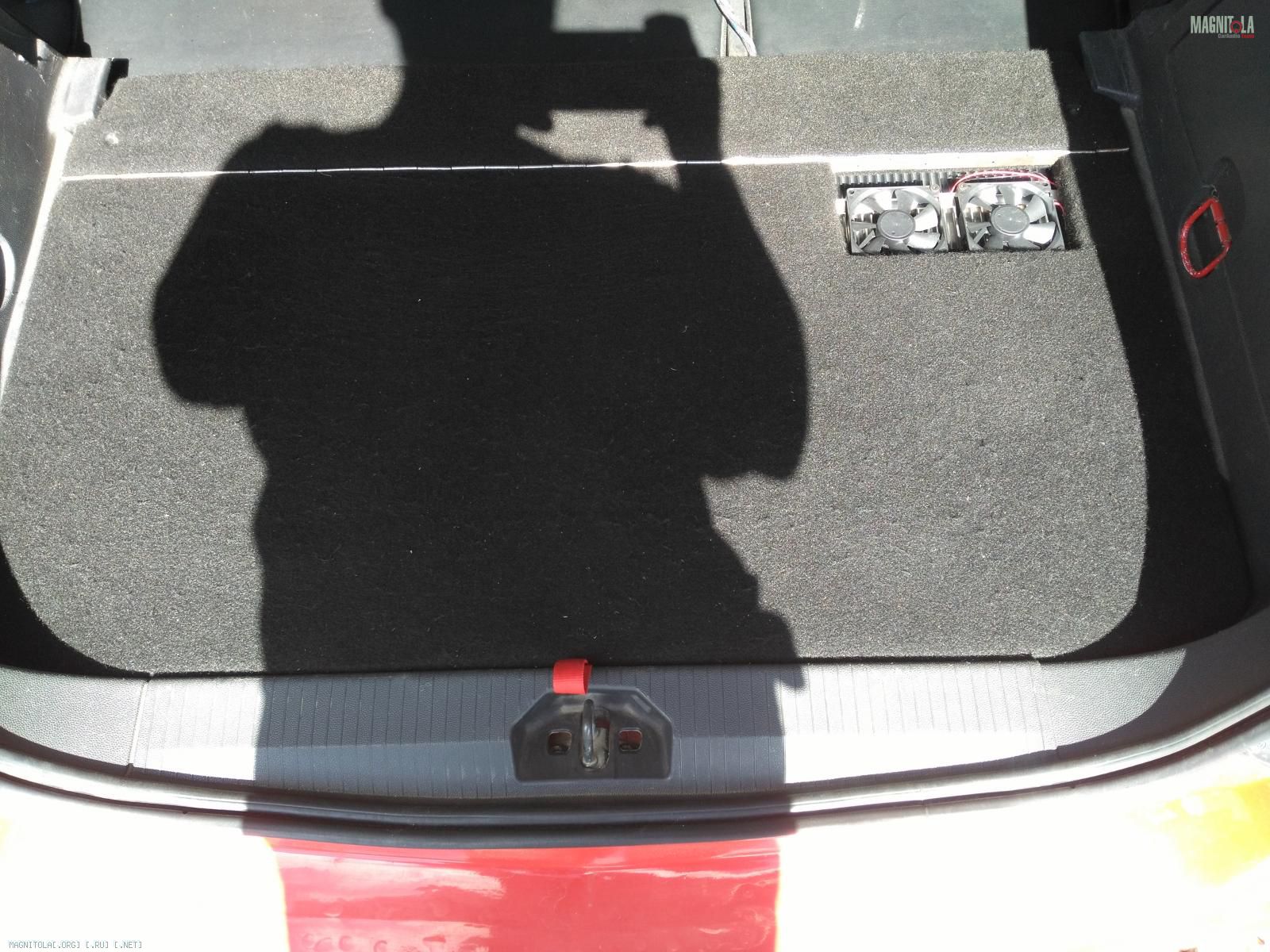

В крышке вырезаем окна для вентиляторов:
Вложение 1162608

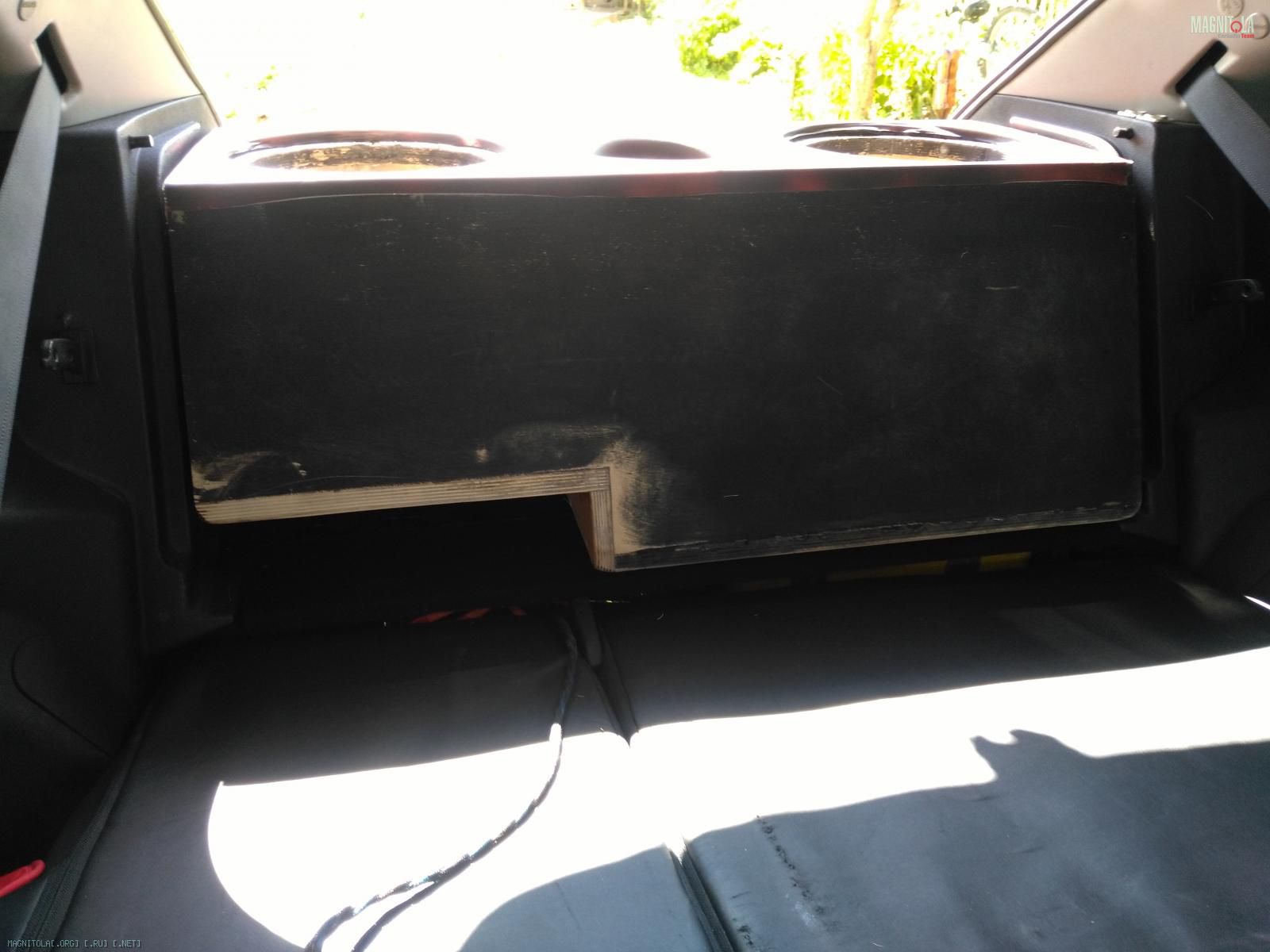

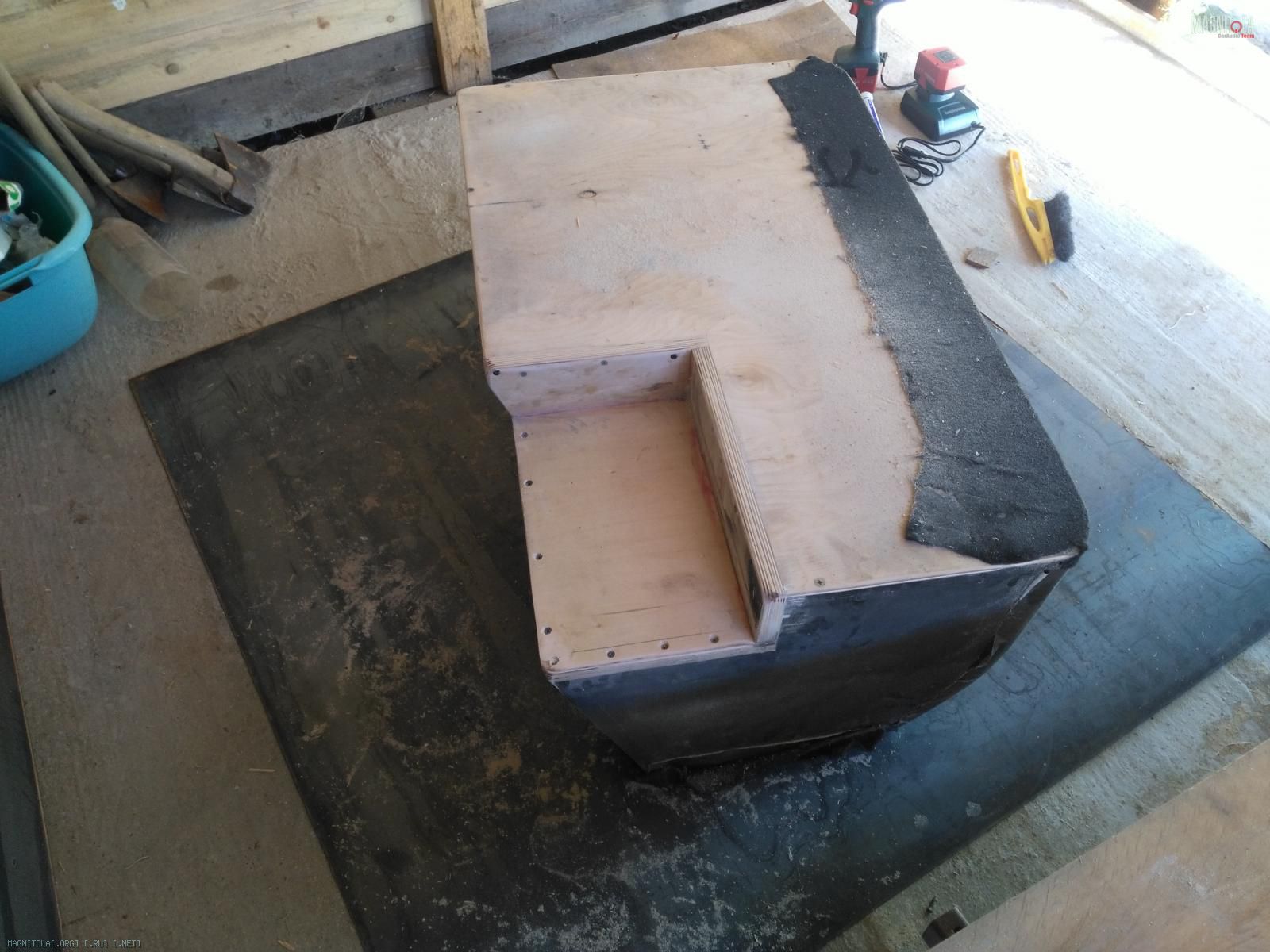

Самое сложное - выпилить в ящике сегмент для вентиляторов:
Вложение 1162600Вложение 1162602Вложение 1162604

В обычной жизни усилки не греются, идея лишь в том, чтобы откидывать маленькую спинку сидений во время долгого валева в отсечку:

Вложение 1162606

Вобщем пока так:
Вложение 1162610Вложение 1162612

Цитата:

---

Сообщение от Андреичъ

Гнём люминь буквой "П" по форме

---

Гном гнет всех буквой П)))
Привет!

Цитата:

---

Сообщение от ДЕД

Гном гнет всех буквой П)))
Привет!

---

привет Слав! ты вернулся напомнить, что лето пздой накрылось? :D :D

Теперь ждемс твоего эпического постера для коллективного пожирания питцы)))

ну е мое!!!! Дед появился!!! пошли бухать в подвал!!!

Беру родимую и прусь в Подвал)))

Цитата:

---

Сообщение от ДЕД

Теперь ждемс твоего эпического постера для коллективного пожирания питцы)))

---

ща, ток в Ростов скатаемся :good2:

Цитата:

---

Сообщение от Андреичъ

ща, ток в Ростов скатаемся :good2:

---

До Ростова еще долго... а как же Липецк-Воронеж???

Леш и когда люди работают?)))
Как им дома ерова,если по тьмутаракании готовы прятаться)))

Цитата:

---

Сообщение от Lexx69

До Ростова еще долго... а как же Липецк-Воронеж???

---

я слишком нищ, чтобы себе это позволить :D

Цитата:

---

Сообщение от Андреичъ

я слишком нищ, чтобы себе это позволить :D

---

Да ладно , товарищ Корейко.:yes4:
