Репутация: 1439
Ага, это точно
Странно, что для колец для подиума не купил лобзик.
А когда доберёшься до сабвуфера, то купишь ещё фрезер, циркулярную пилу
и поедешь ты со всем этим в гараж житьточно-точно
---------- Сообщение добавлено 09.12.2016 в 20:21 ----------
Короче, мужики, вариант не рабочий. Внес на коленке изменения, что подсказал уважаемый Ровер, допотопный bbk более менее через эту плату запел, но нормальный качественный усь выдал свист и помехи. А звука ноль... Забиваю на этот вариант и ищу другой. Пока в разработке вот эти. Рис 3 и 4.
http://gnatyukvv.narod.ru/audio/audio/5.htm

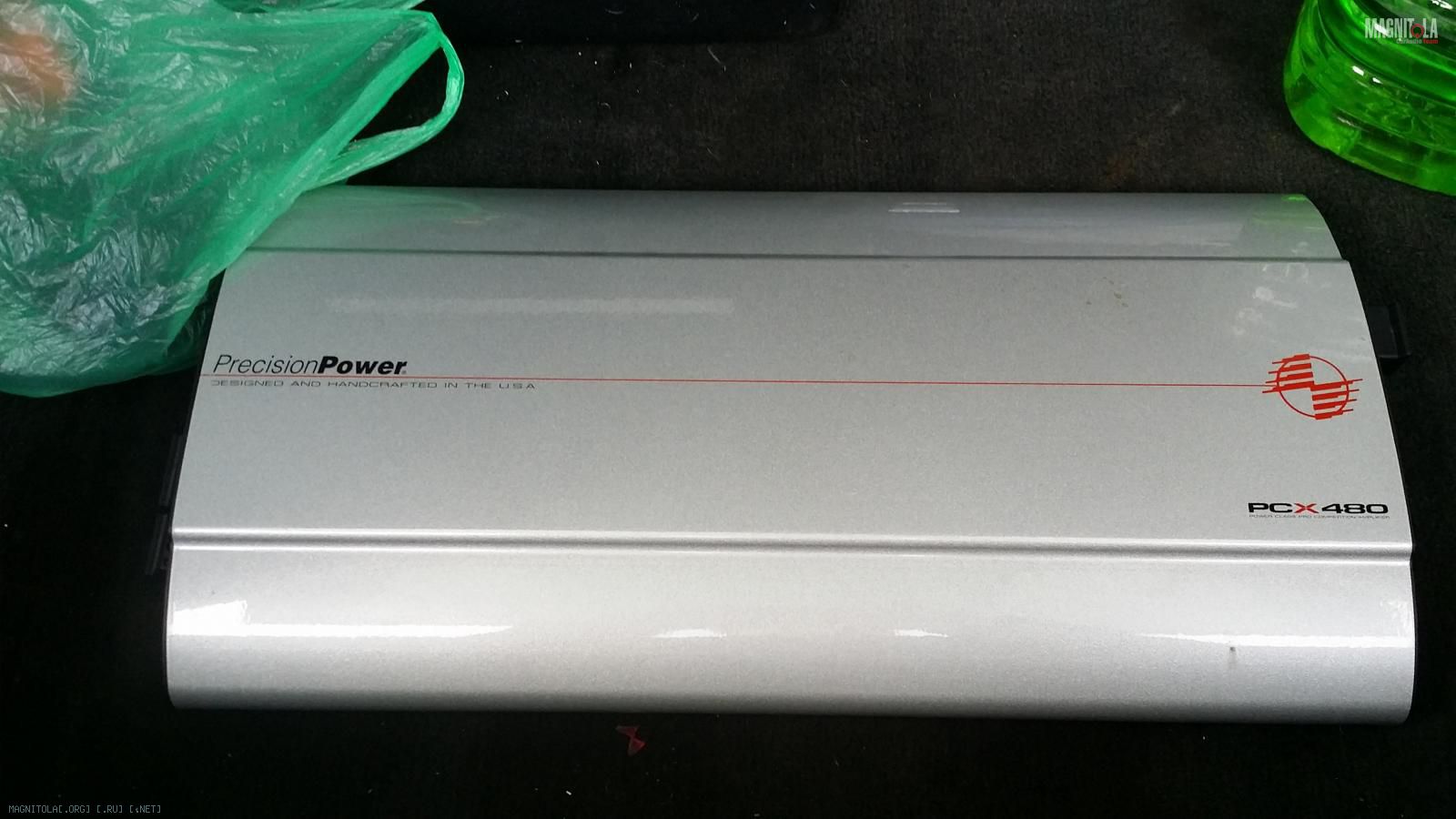

Репутация: 1439 Всем привет! Продал я один хеликс, вместо него на миды пойдет вот эта крутая банка
По отзывам, хорошо качает миды. Самое интересное - имеет пару линейных выходов, и на них выходной фильтр - как раз поможет мне пустить отфильтрованный сигнал на прямой усилитель ВЧ. (Я правильно мыслю?)
А по сумматору... Решил собрать на ОУ по этой статье... https://malmon.ru/radioskhemy/filtr-...lov-tl072.html

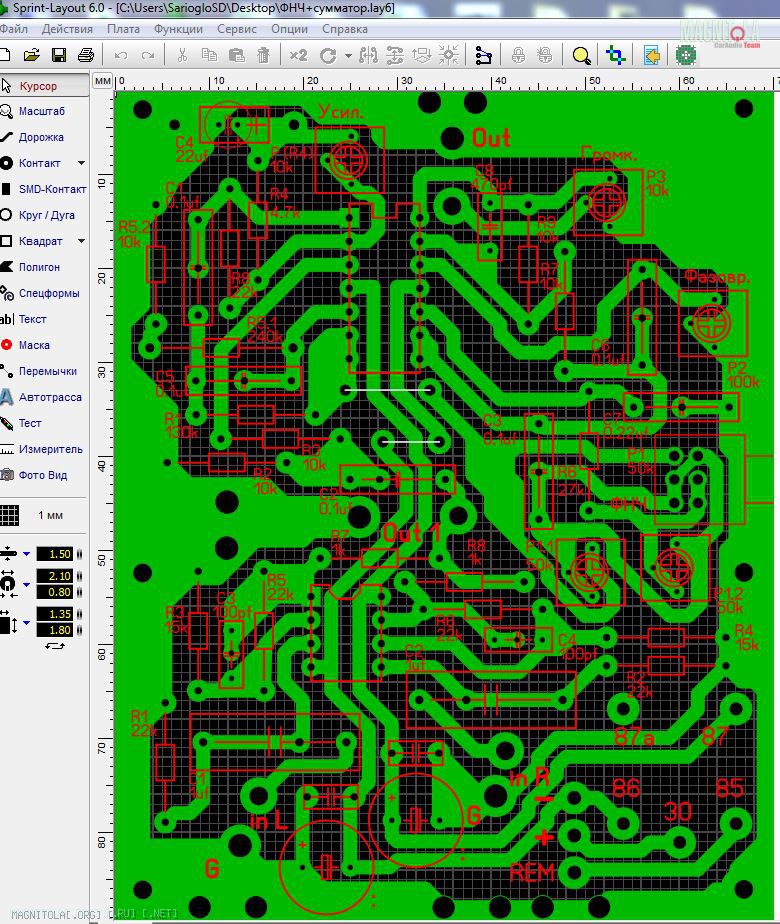

Доработал макет платы под заказанные элементы, добавил реле на REM, привел в божеский вид... Вот что пока получилось:
Плату можно сделать как просто сумматор (нижняя половина до оут1), либо + фазвращатель, фнч, регулятор усиления, громкости и так далее... честно говоря все эти примочки не нужны, но детали заказал на всё. Посмотрим, что выйдет.
Гусары, молчать!
Питать ЭТО чем собираешься?
Репутация: 1439 По твоему вопросу уже видно, что моя плата опять *вно)) Питать собрался бортовой +12 от магнитолы. Раз уж опять завелся разговор - как ты считаешь, в нижней части платы 2 электролита и 2 пленочника идут на землю - разницы нет, какие номиналы ставить? например, если я поставлю как в предыдущей схеме электролит на 220мкф и пленочник на 0,1мкф - нормально будет? или я в принципе дичь какую-то горожу? как лучше землю развести?Гусары, молчать!
Питать ЭТО чем собираешься?
Репутация: 21186 купи лучше за 100 у.е. mini-DSP и будет тебе счастье, а если такие вопросы задаешь, то процесс познания будет увлекательным и глядишь-аналоговой схемотехникой увлечетесь, процесс захватывающий...По твоему вопросу уже видно, что моя плата опять *вно)) Питать собрался бортовой +12 от магнитолы. Раз уж опять завелся разговор - как ты считаешь, в нижней части платы 2 электролита и 2 пленочника идут на землю - разницы нет, какие номиналы ставить? например, если я поставлю как в предыдущей схеме электролит на 220мкф и пленочник на 0,1мкф - нормально будет? или я в принципе дичь какую-то горожу? как лучше землю развести?
Репутация: 1439 А по делу?
Репутация: 21186 по делу- ОУ в этой схеме -древние, фильтры- типовые, питание 12в бортового не хватит (надо еще и -12 в, к сожалению я не "гусар" молчать не хочется, такую достаточно большую схему на ОУ надо смотреть на "столе" с помощью приборов ( мин- генератор + осциллограф), по питанию- надо DC-DC конвертор ставить и чтобы "щелчков" в момент включения не было по ушам надо еще проверять и принимать меры...,те процесс может стать увлекательным, ну а печатные платы можно по своим .pcb заказывать в и-нете, качество выше...А по делу?
и еще по делу-частотка в этой схеме мне кажется неадекватной( по низам там как то маловато будет-1 мкф и 22 ком эт 22 мсек будет.)
Репутация: 1439 Епона мать... чем больше ответов тем больше вопросов.. спасибо тебе что не поленился столько написать... буду гуглить, на счет разводки земли. Ну и посмотрю каа все получится... Еще раз спасибо
