Re: Corsa: Оттенки серого
Ладно, погоним дальше!
Дело за сабом!
Меня заблаговременно держали в курсе о новой новинке Helix - сабе K10W. Не Q, как Андрюха предполагал несколькими страницами ранее.
Саб этот по одним только характеристикам попал в статус "MUST HAVE" для моего конфига: катушки 2+2, номинальная мощность 300, подвижка 90гр, добротность 0.39, небольшая глубина, малые объёмы:
Вложение 1209408
Короче, можно даже не видеть саба, но сказать заранее - лучше его для PSIX еще просто не придумали, особенно зная заранее, что его бюджет не вылезает за 10т.р., а по факту и вовсе оказался менее 8т.р.

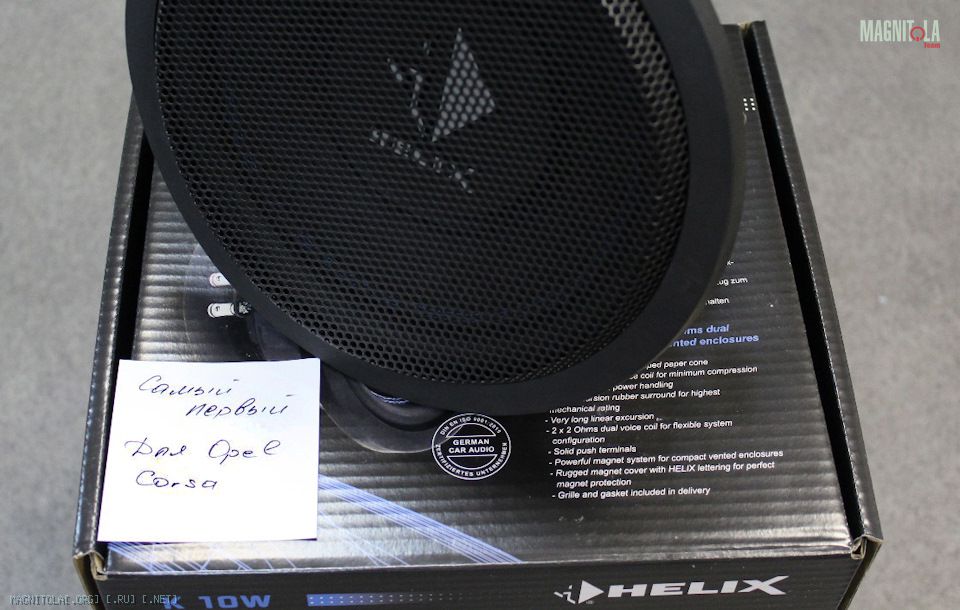

Так что VIBE я сплавил своему бро Васяну вместе с ящиком за какие то копейки и принялся ждать HELIX, предварительно договорившись с Жекой jaff, что самый первый саб со склада едет ко мне :good2:
Вложение 1209410

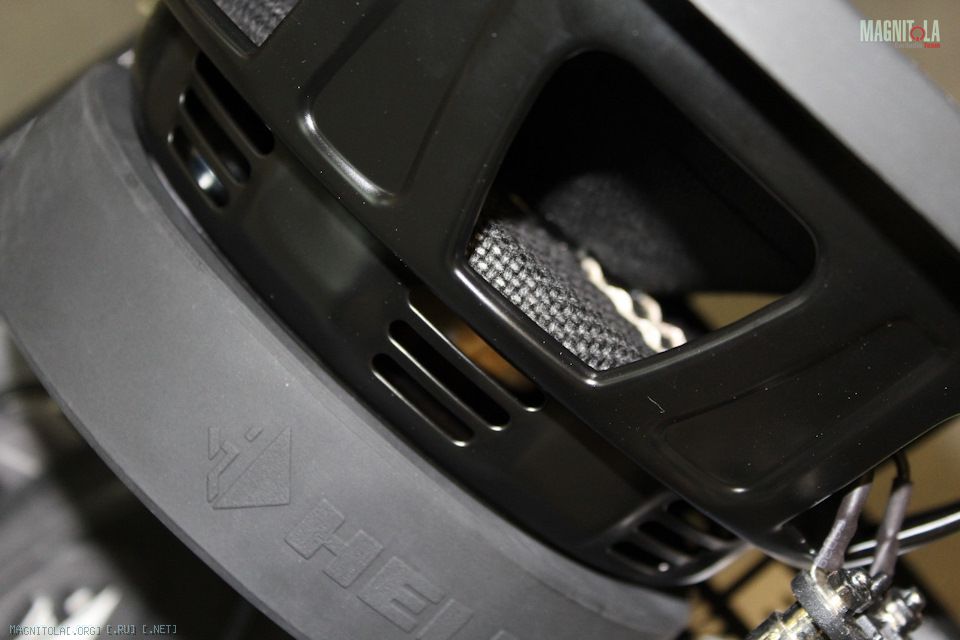

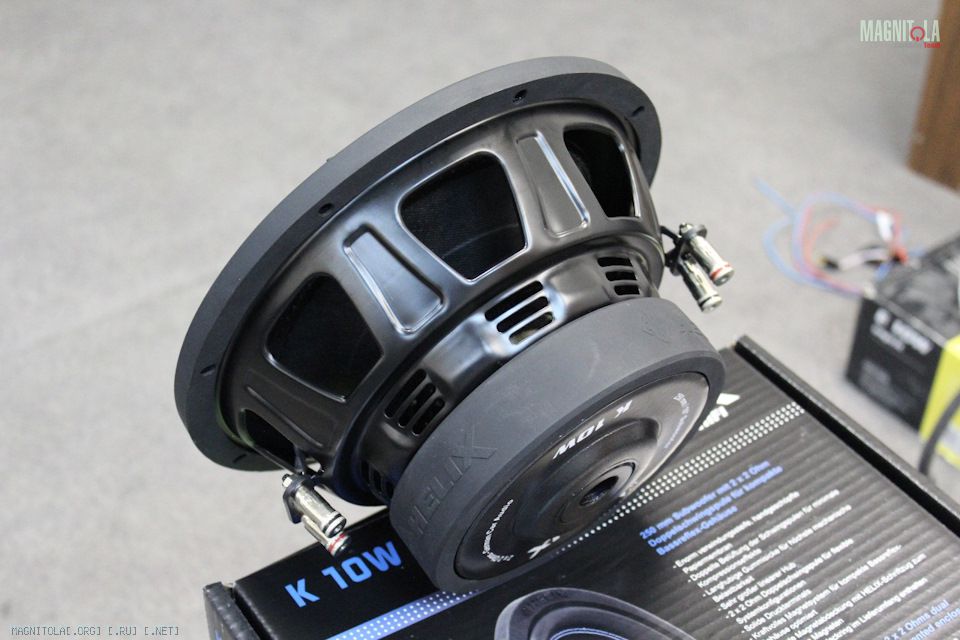

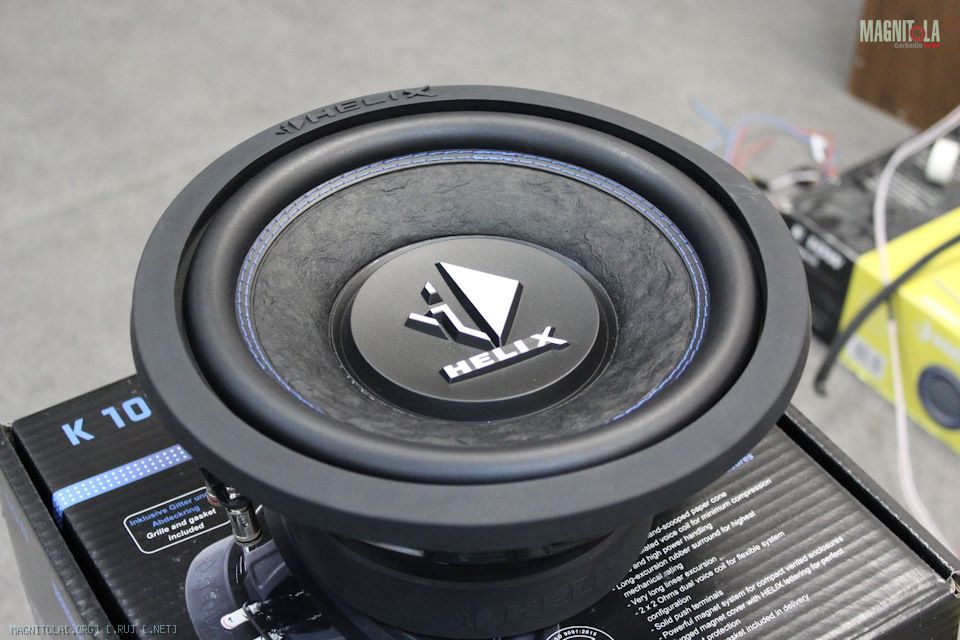

Сабик, к слову, действительно сделан очень прикольно! Бюджетно, но классно
Вложение 1209412Вложение 1209414Вложение 1209416

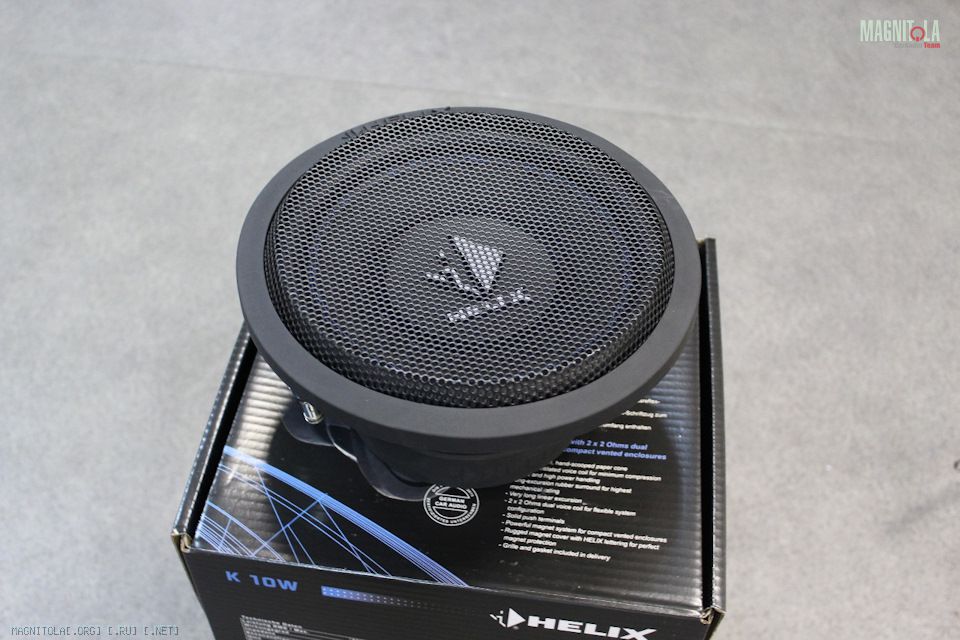

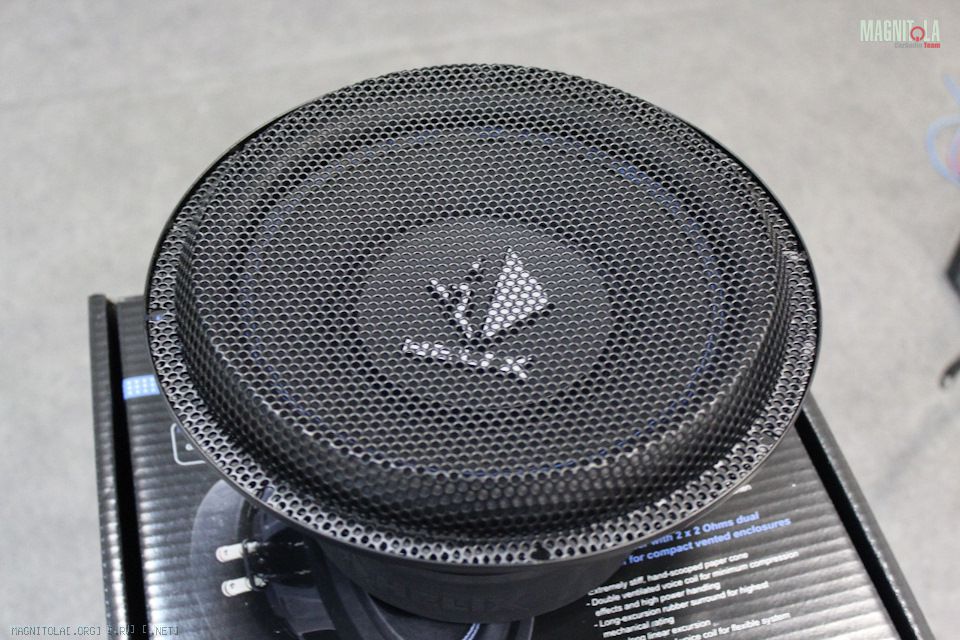

В комплекте даж грилёк есть, но мне он не пригодился:
Вложение 1209418Вложение 1209420

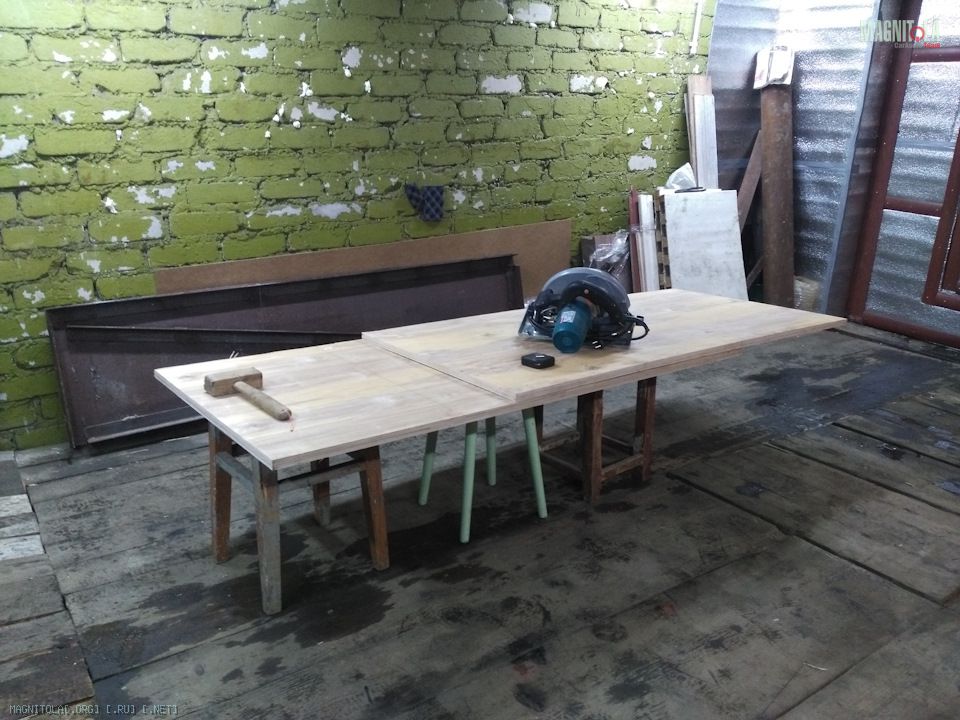

Верхнее основание фальш-пола у меня осталось, Васяну уехал только нижний чемодан, поэтому пилить пришлось по новой. Материал как всегда 21я фанера. Только на этот раз не на даче, а в гараже:
Вложение 1209422

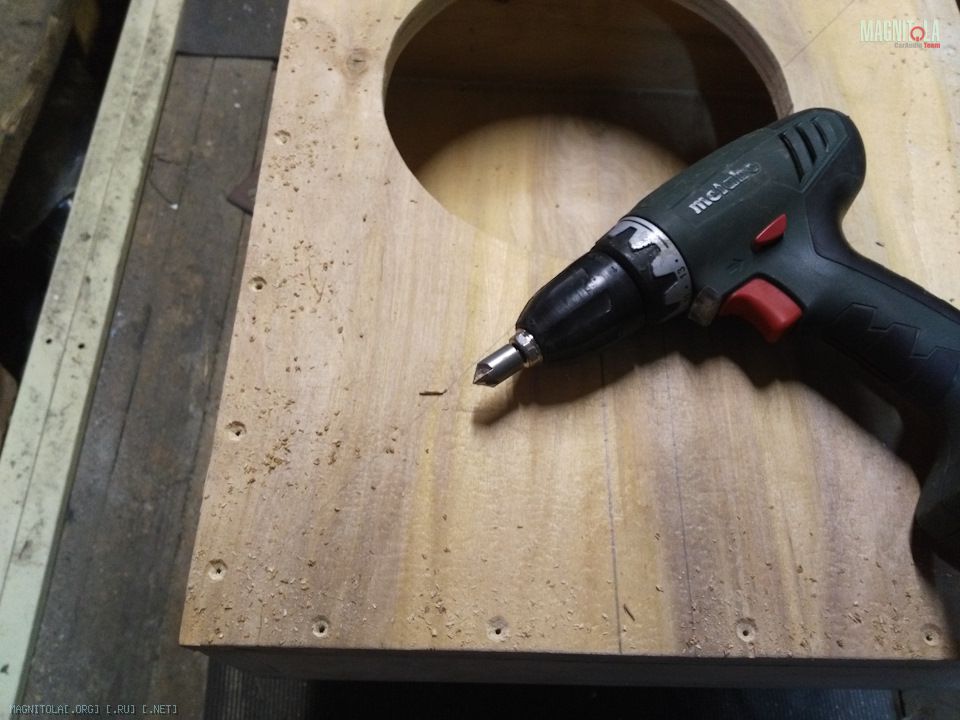

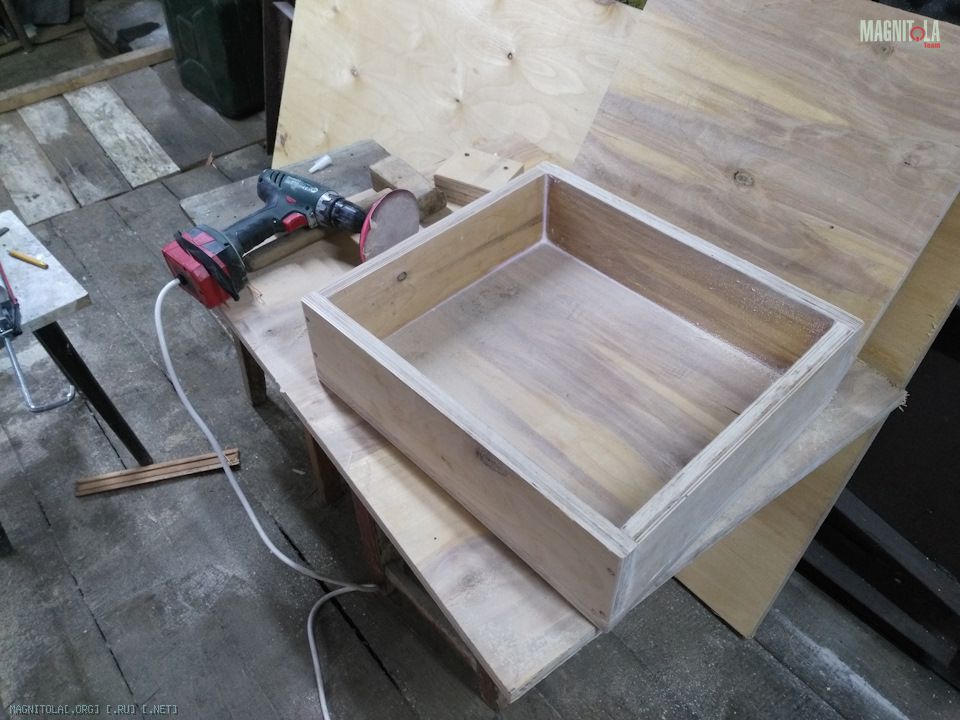

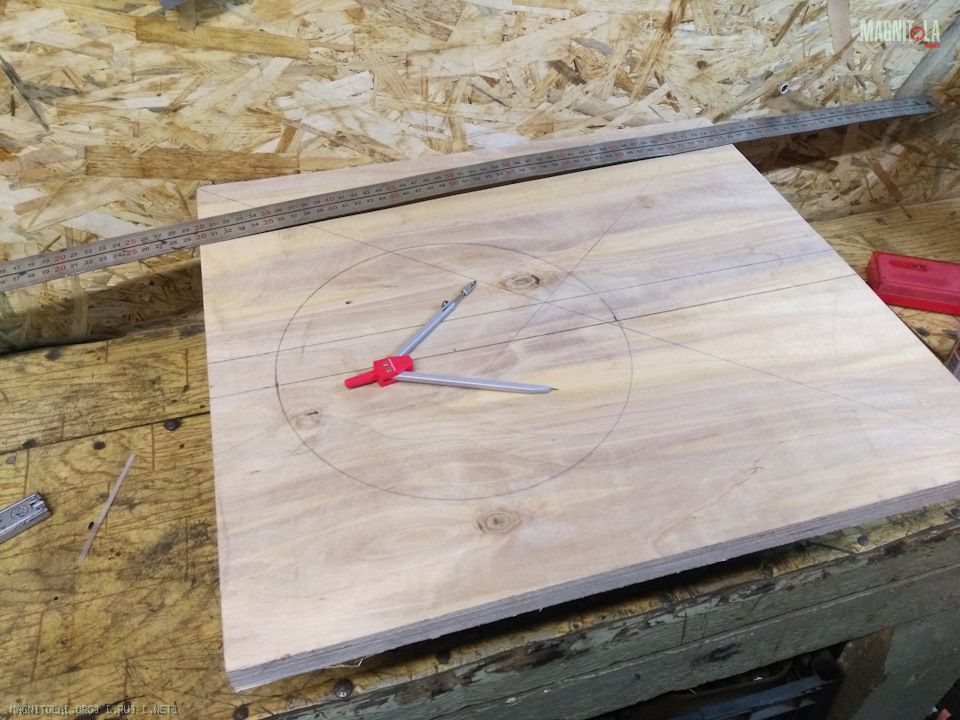

Ящик на жидкие гвозди+саморезы, всё как обычно
Вложение 1209424Вложение 1209426Вложение 1209428

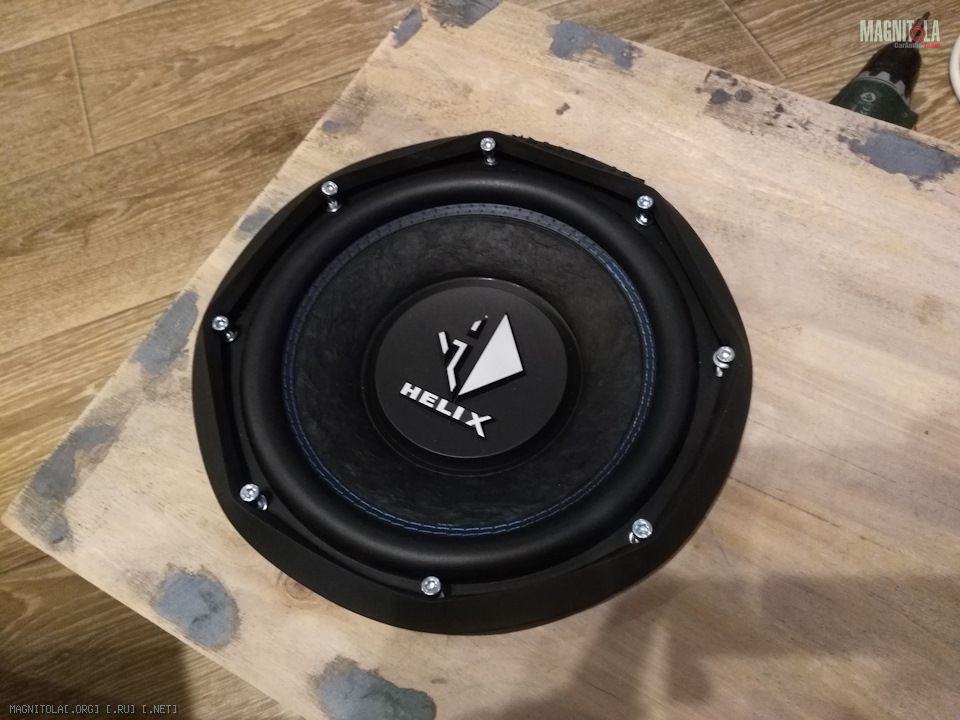

Крепление саба М5+закладные гайки, ничего надежнеё еще не придумали есличо :
Вложение 1209430Вложение 1209432

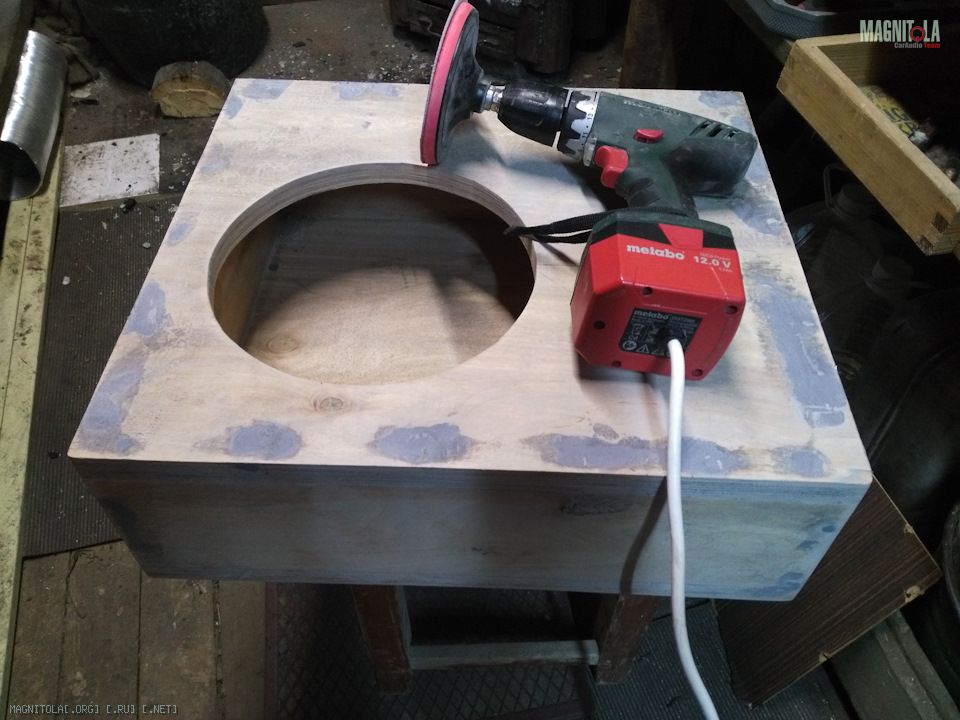

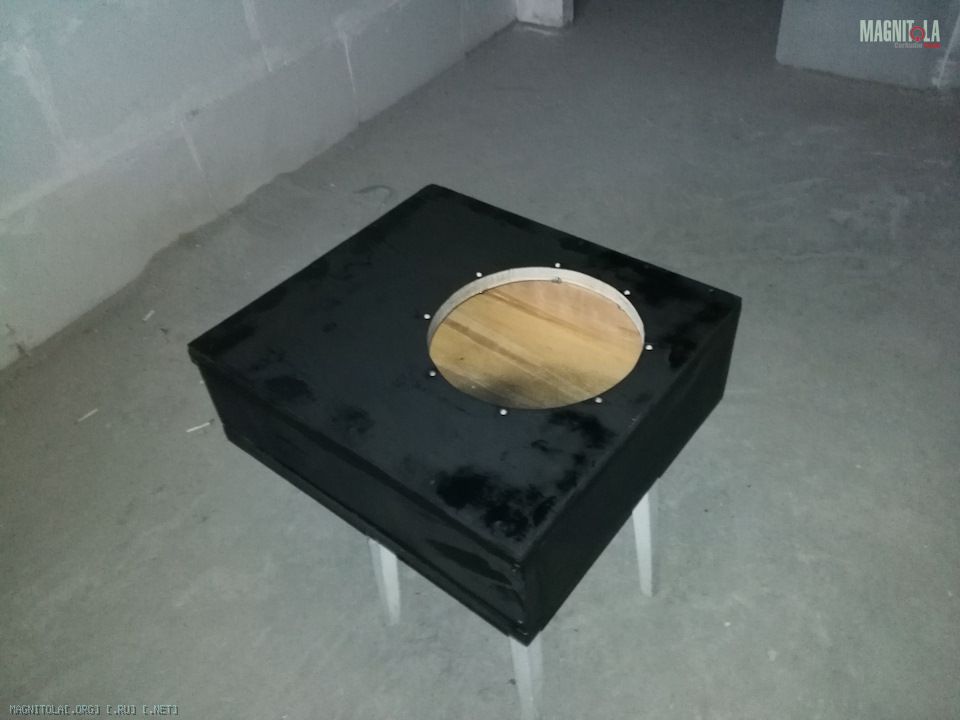

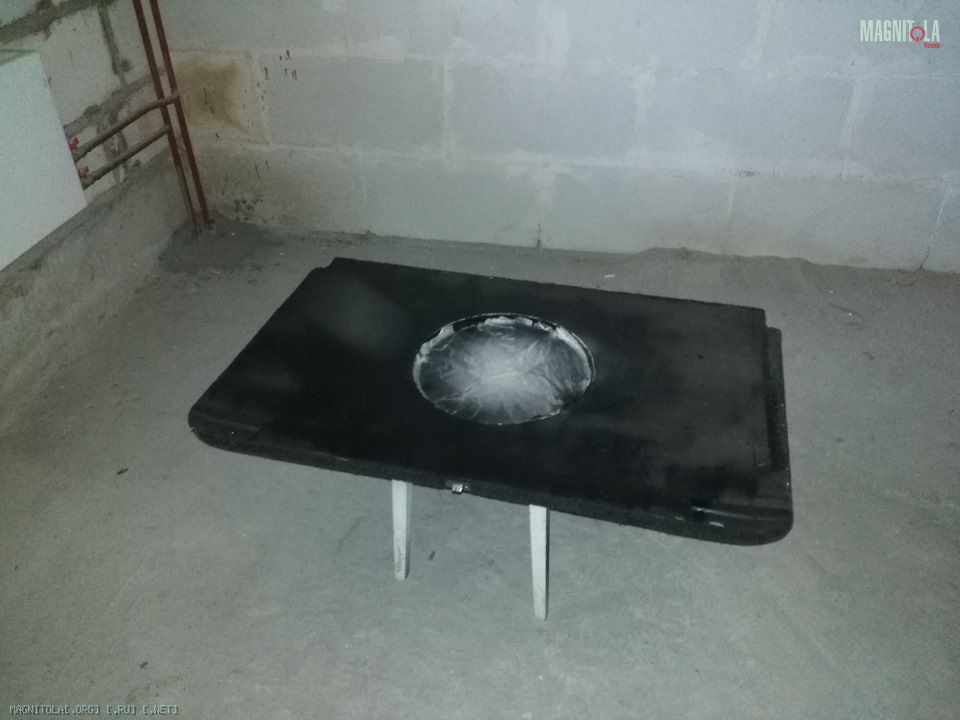

Головки саморезов были утоплены, поэтому зашпаклевал их финишкой, шлифанул ящик и оттараканил в соседнюю квартиру-малярку вместе с верхним основанием:
Вложение 1209434Вложение 1209436Вложение 1209438

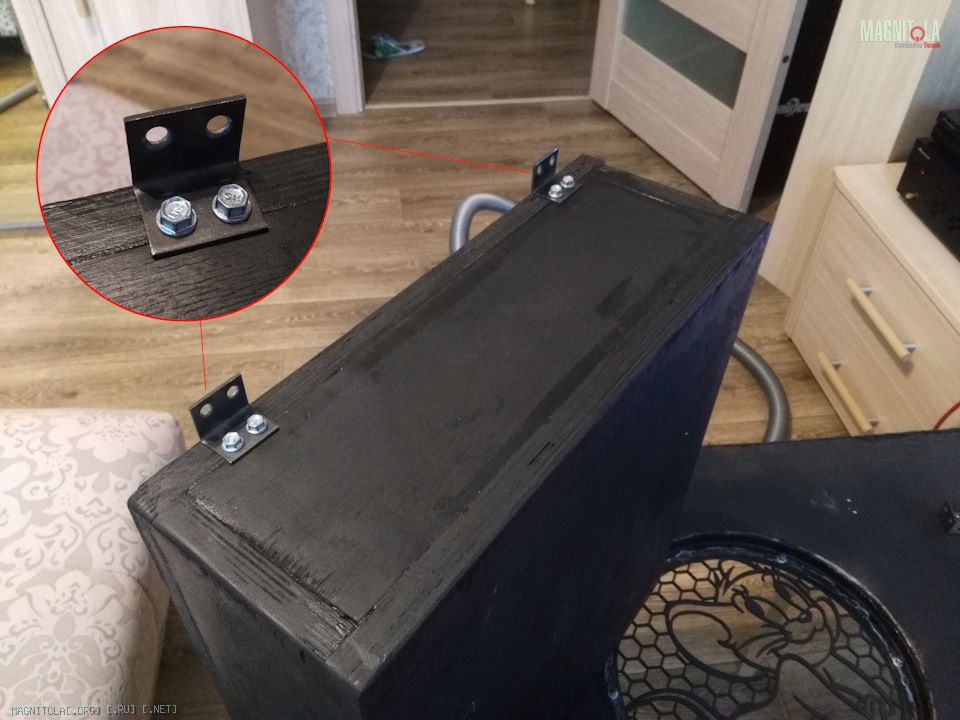

После сушки закрепил толстыми кровельными саморезами к ящеку уголки:
Вложение 1209440

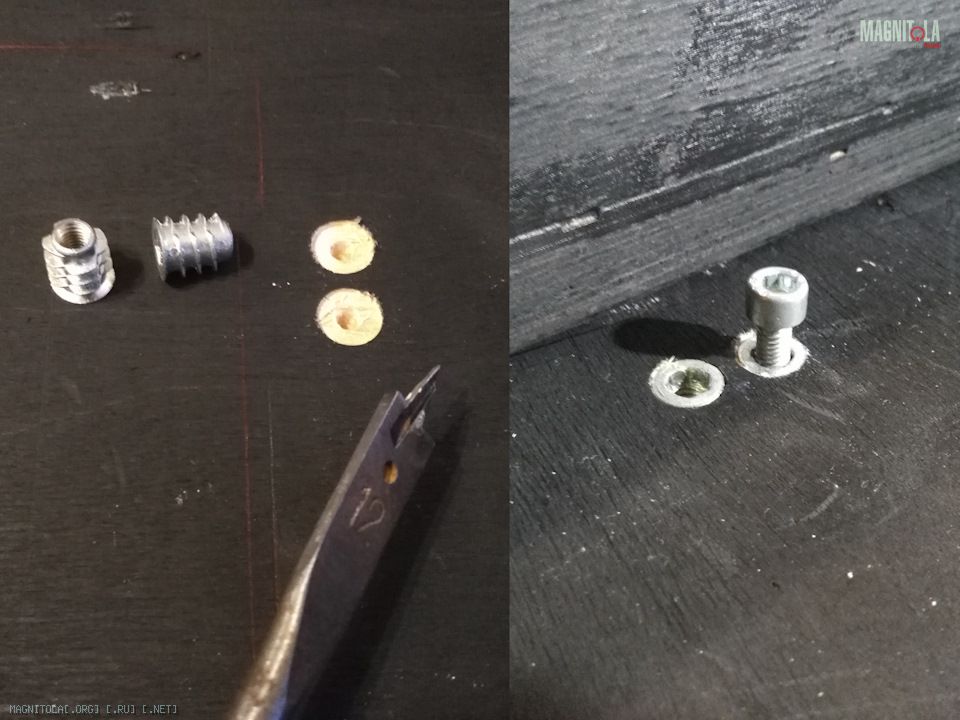

В основание вкрутил мебельные ввёртыши с внутренней резьбой М6 - очень классный открыл для себя элемент крепления деревянных конструкций
Вложение 1209442

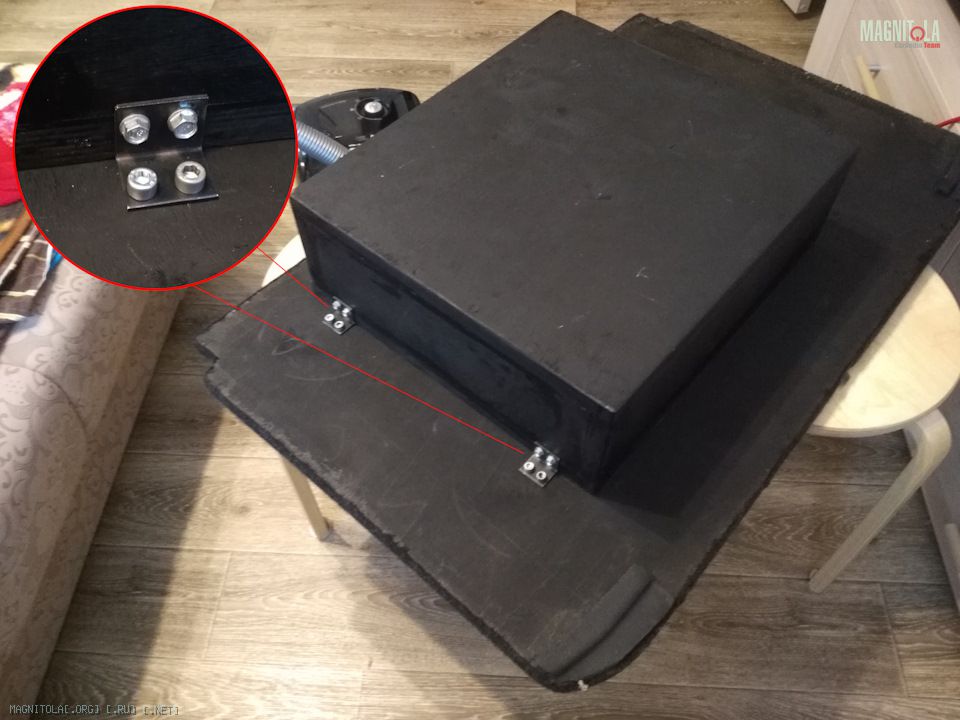

Ящик надежно закреплён на верхнем основании:
Вложение 1209444

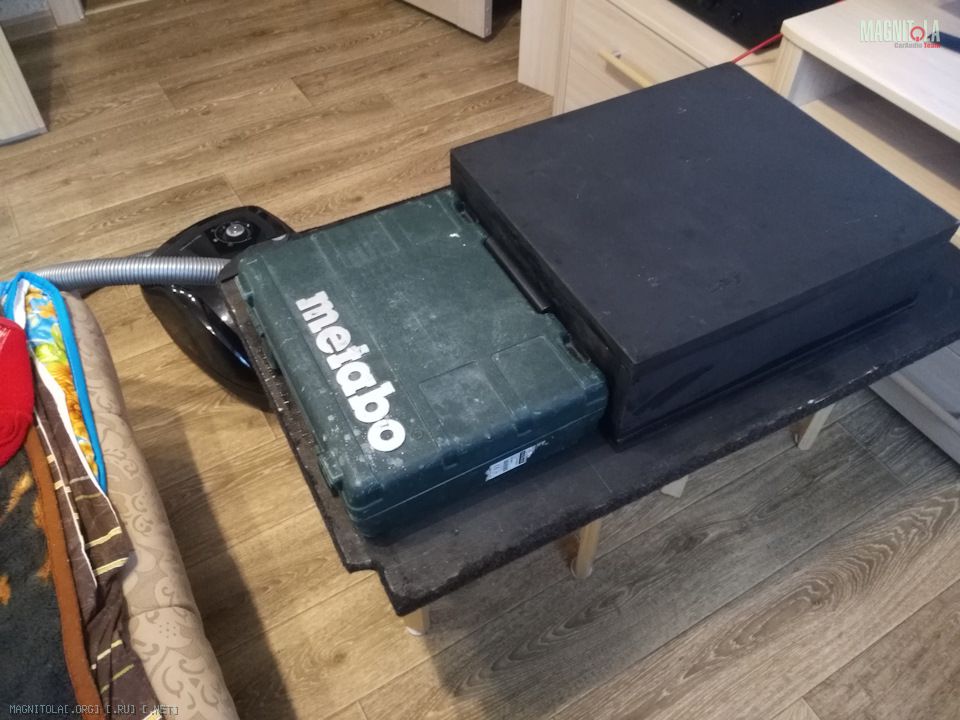

Винтовое крепление позволяет в случае удара мочи в голову его демонтировать, изменить объём/форму и прикрутить также на винты новый объём. Текущий сделан таким образом, чтобы в подполье еще оставалось место для набора инструментов (например)
Вложение 1209446

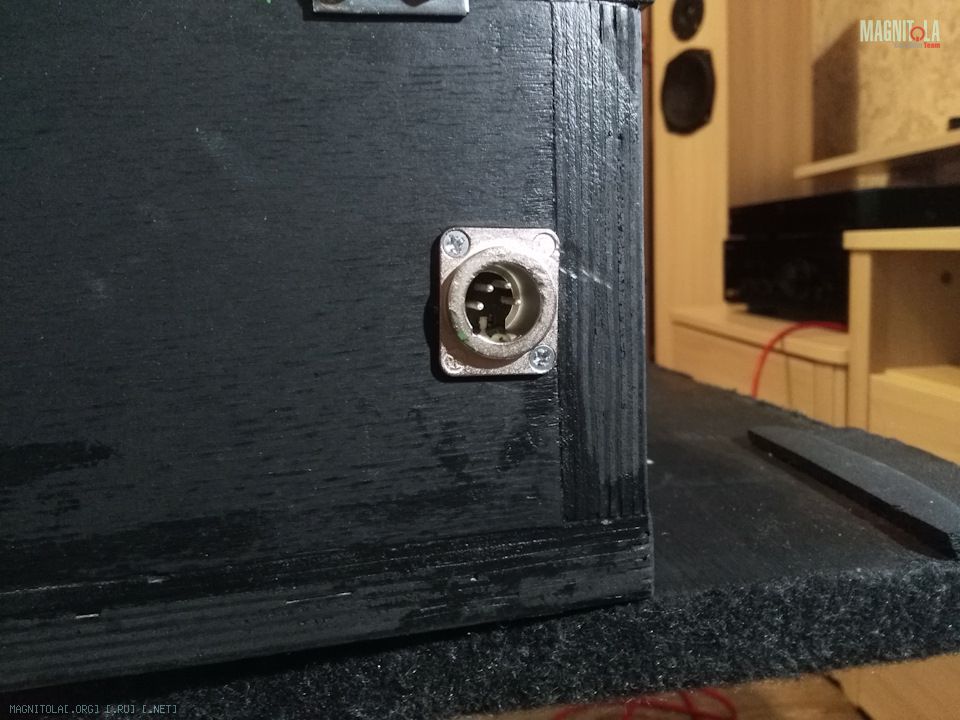

Саб подключается 4-контактным XLR-разъёмом - такое соединение позволяет быстро подключать-отключать короб, если его нужно изъять:
Вложение 1209448Вложение 1209450

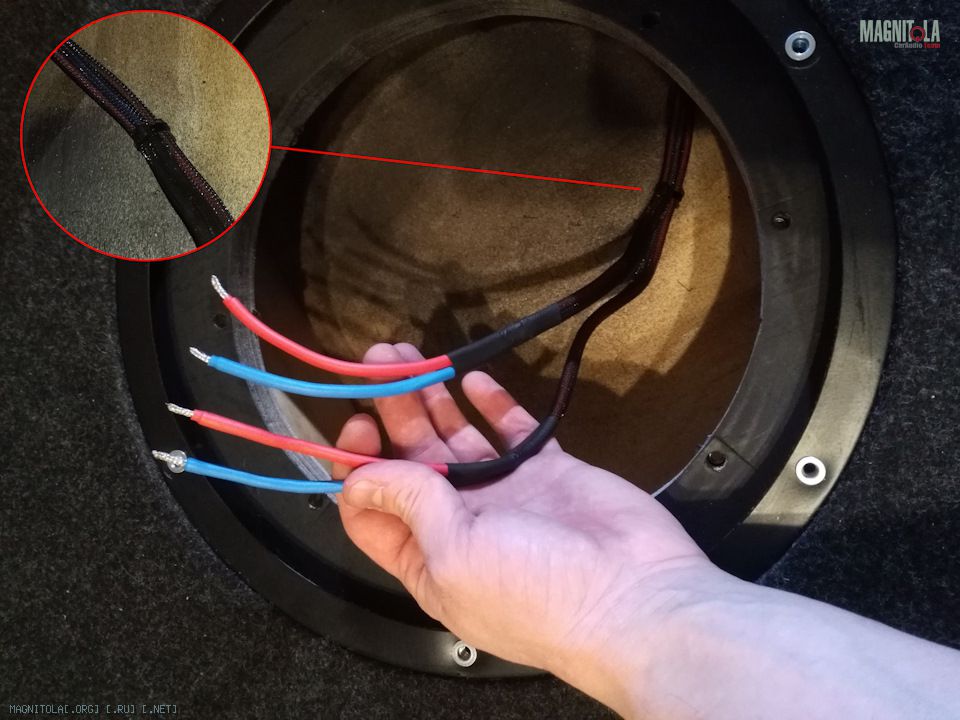

Внутри все закреплено, если вдруг машина однажды окажется в старшем классе:
Вложение 1209452

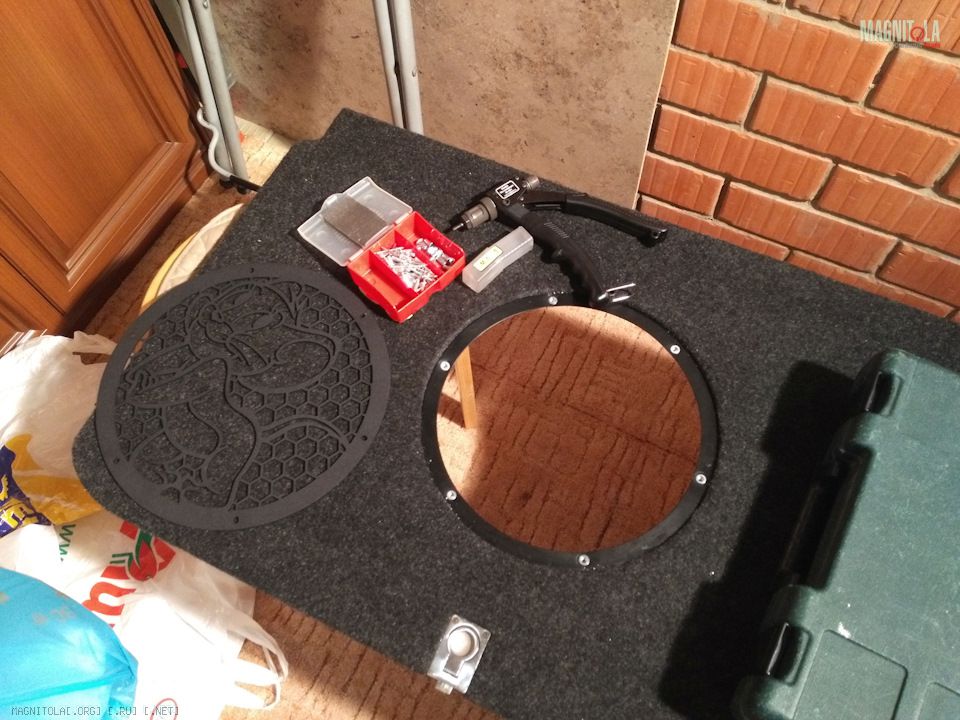

Из старого гриля из чип-и-дипа выкидывается хлипкая сетка, оставляем только основание, в которое устанавливаем резьбовые заклёпки:
Вложение 1209454
К нему прикручиваем кастомный гриль из 4мм стали в порошковой окраске. Болты толи из креп-маркета, толи из опелёвского каталога - не помню точно если честно, но шляпки аккуратные, мне понравилось как подходят:
Вложение 1209456

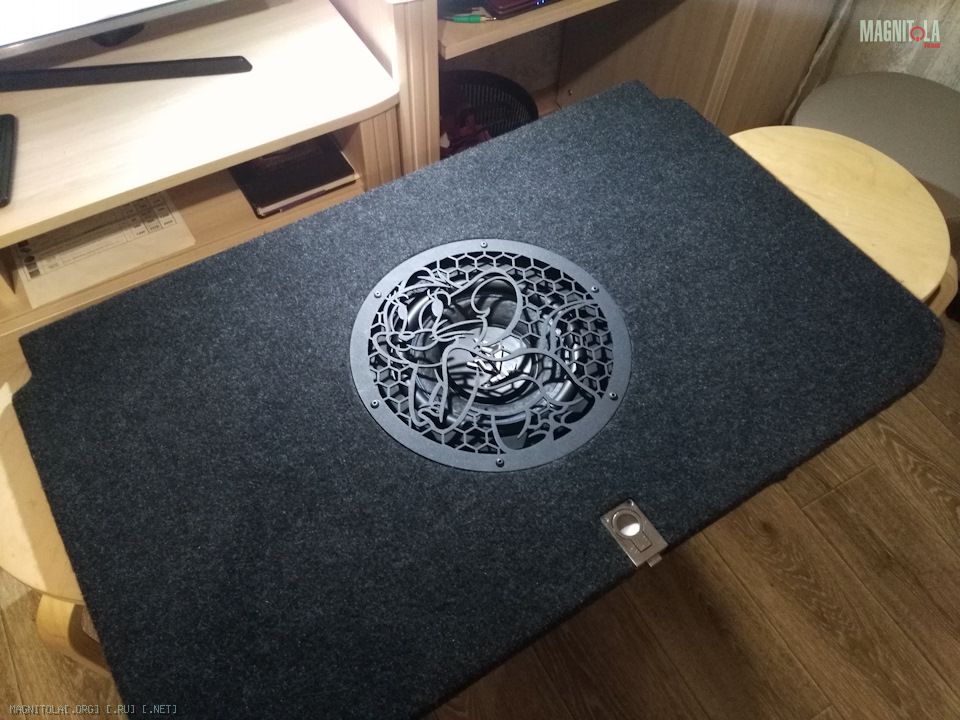

За счет того, что опорное кольцо немного утоплено, а вырез в основании ровно по диаметру гриля (по этим размерам вобщем то и делался гриль), этот самый гриль утоплен ровно до уровня пола - наружу разве что шляпки болтов выступают
Вложение 1209458
На стальном рисунке 4мм можно танцевать - он вообще не поддаётся на изгиб и чрезвычайно прочный, короче пакеты из магазина я на него бросаю вообще не думая ни о чём, т.е. ни одного миллиметра багажника по сути не съел и никаких ограничений на эксплуатацию авто установкой в пол не наложил
Ну и так получается, что уже второе поколение моих детей помогает мне во всей этой вакханалии с сабами в багажнике :D
Так было с первой дочей в красной корсе:
Вложение 1209462Вложение 1209466
И со второй дочей в серой корсе :D
Вложение 1209464Вложение 1209460
Вот как то так :magnitola-team:
Re: Corsa: Оттенки серого
Андреичъ, почему решил ставить 2 реле, а не через одно подключить отдельный дистр? Ну или два выхода дистра от реле и два от АКБ.
Re: Corsa: Оттенки серого
Цитата:
Сообщение от
x-diz
Андреичъ, почему решил ставить 2 реле, а не через одно подключить отдельный дистр? Ну или два выхода дистра от реле и два от АКБ.
а ты знаешь, тут вобщем то нет никакой специальной задумки, так просто вышло, потому что разные линии появлялись в задумке в разное время есличо я просто докупал в ближайшем автомагазине калиновское 4-контактное реле без заморочек. Но удобство то как раз и состоит в том, что каждое реле у меня стоит там, где мне удобно. На линию монитора под монитором (условно), на линию плеера под плеером.
Ставить одно реле на весь дистрибьютер - это не очень разумно, потому что потенциально там могут быть другие потребители, управляемые не ключом зажигания, да и кабель там 8га - нужно достаточно мощное реле с ограничением по току, равным сумме токов всех потребителей.
По весне я проведу некоторую РЕ-организацию именно управляющей проводки, потому что сейчас реле плеера является частью ардуино-блока, что не очень хорошо с точки зрения низших классов, но с вероятностью 90% в любом случае на каждый потребитель останется своё отдельное реле, правда в составе какой-нибудь легко-обслуживаемой колодки. Не знаю пока...
Вложений: 7
Re: Corsa: Оттенки серого
Вобщем продолжим!
Возвращаем себе назад миды Helix C6B!

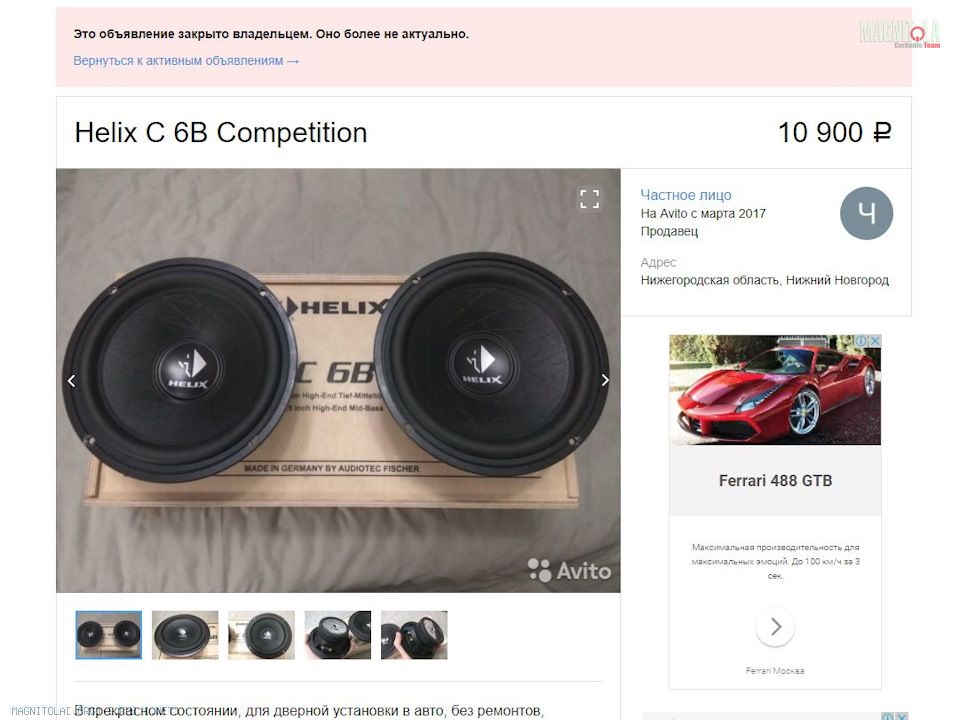

Новые для меня неподъёмны, поэтому изначально начал искать БэУ в барахолке и Авито и вот в один прекрасный день на Авито в НиНо они всплывают:
Вложение 1210762

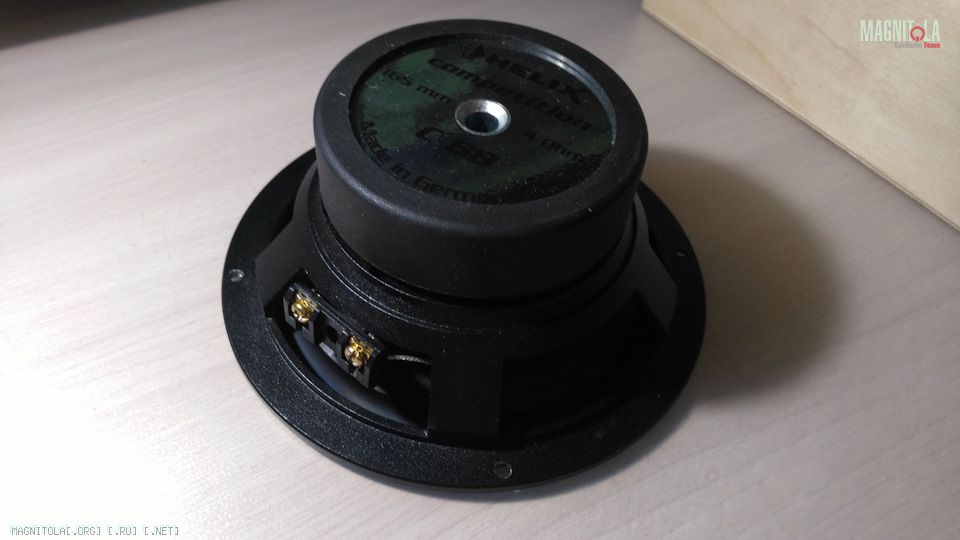

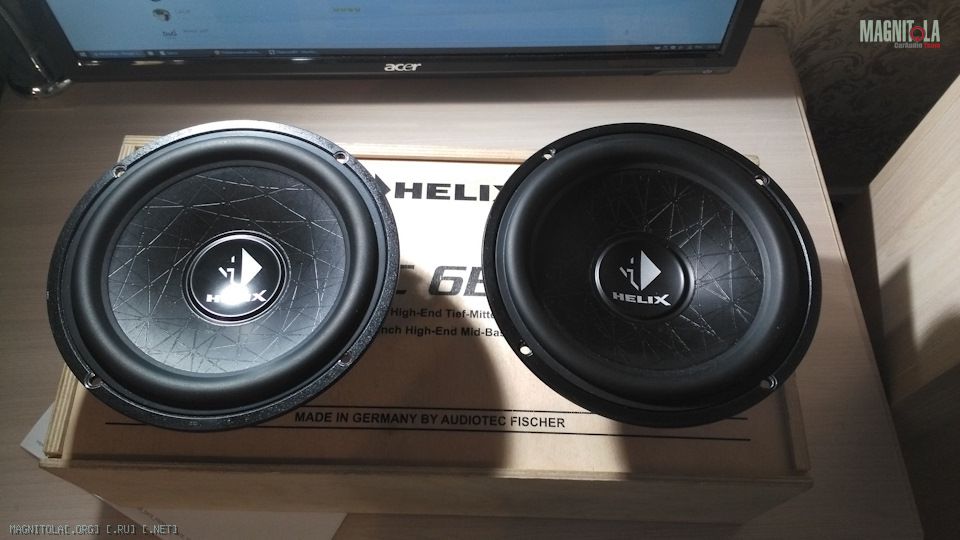

Начали переписываться, оказалось паренёк и вовсе Магнитольский, т.е. нашенский, просто у нас в барахолке с ником и датой не успел выложить. 10 тыр ушли, миды сдеком пришли через день:
Вложение 1210764Вложение 1210766
Мидбасики в превосходном состоянии, в отличии от моих прошлых с деревянным коробасом :good2:

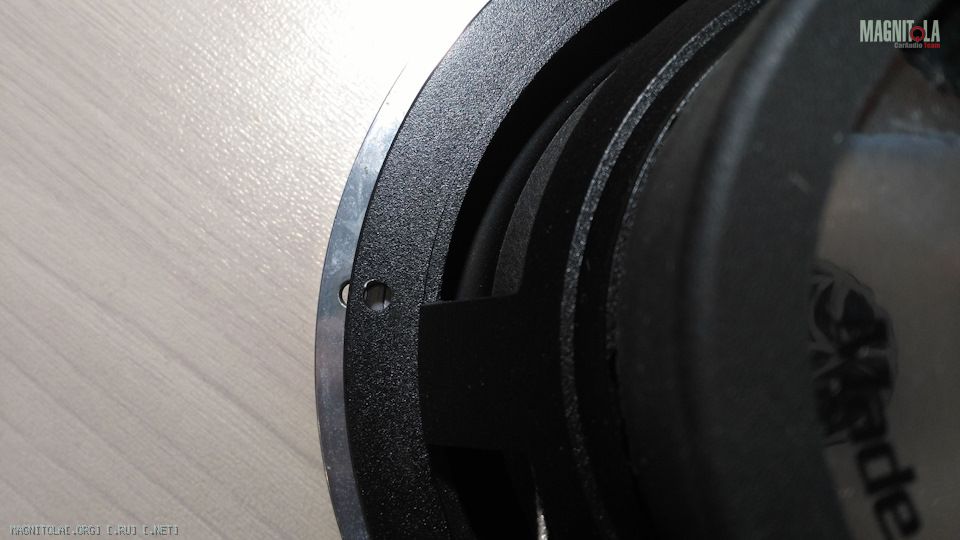

Беда заключалась лишь в том, что мои подиумы сделаны изначально под другой радиус отверстий, разница видна на фоне грилей, которые стояли:
Вложение 1210768

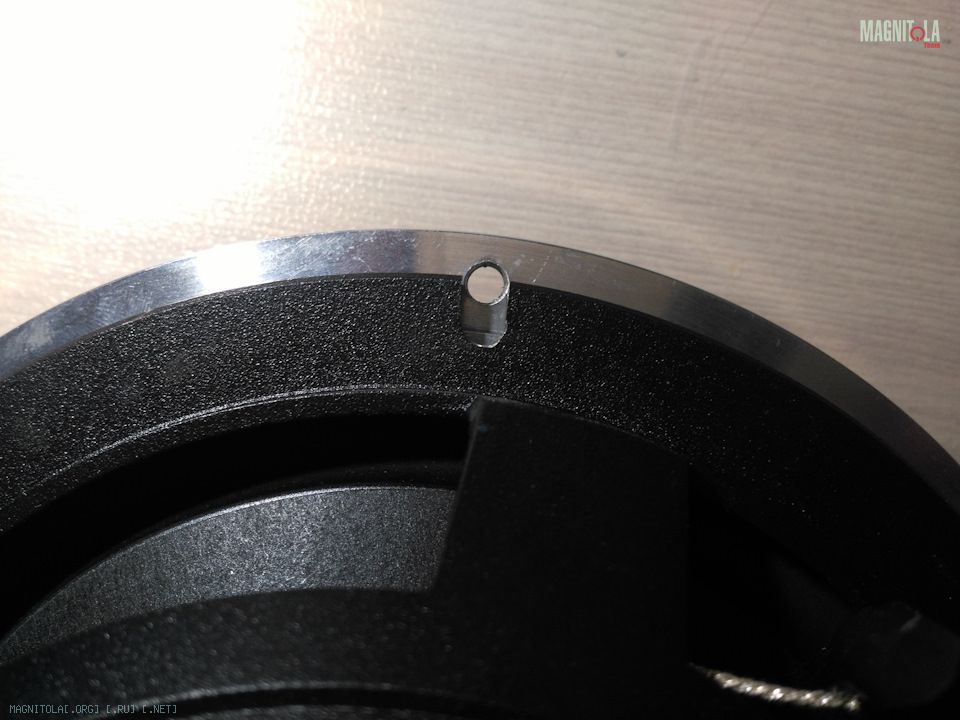

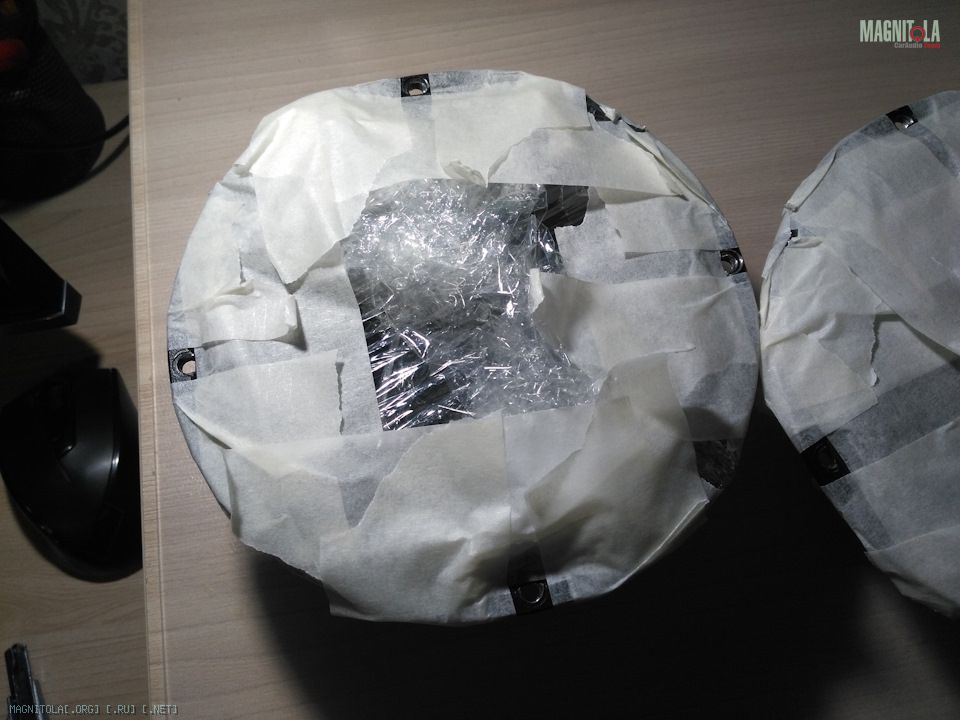

Переделывать зимой подиумы не хотелось вообще, а руки чесались жутко :D Короче решено было рехтовать корзину Хеликсов, аккуратно удалив лишнее...
Вложение 1210770Вложение 1210772

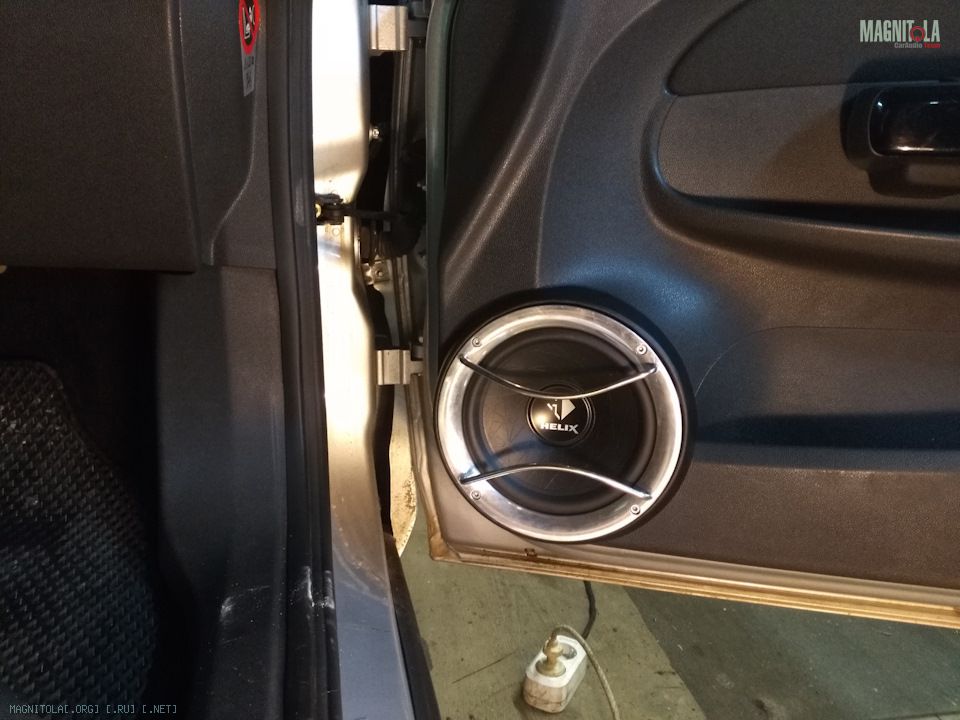

Теперь можно было поставить временно мидбасы:
Вложение 1210774
Но то только временно...
Re: Corsa: Оттенки серого
Re: Corsa: Оттенки серого
Цитата:
Сообщение от
waterman ГНОМОВАРВАР!!!!
блин, Андрюх!
Вот помнишь, когда я только собирался их продавать первый раз, ты сказал не продавать, потому что деньги прожру, а акустику уже не вернешь? :D Короче я тогда на них купил себе шикарный комплект колёс на лето, но и акустику вернул. Только теперь я подумал, что больше не стану их продавать, а меня не сильно будет парить лёгкое хирургическое вмешательство есличо :D
Re: Corsa: Оттенки серого
Цитата:
Сообщение от
Андреичъ блин, Андрюх!
Вот помнишь, когда я только собирался их продавать первый раз, ты сказал не продавать, потому что деньги прожру, а акустику уже не вернешь? :D Короче я тогда на них купил себе шикарный комплект колёс на лето, но и акустику вернул. Только теперь я подумал, что больше не стану их продавать, а меня не сильно будет парить лёгкое хирургическое вмешательство есличо :D
самое главное, тащить в дом, а не оттуда….но тока ликвид!!)))
Вложений: 12
Re: Corsa: Оттенки серого
едем дальше вобщем!
Гриль нужно было менять. Хотя мне хромированная штуковина дико нравилась, но под соревнования она не годилась.

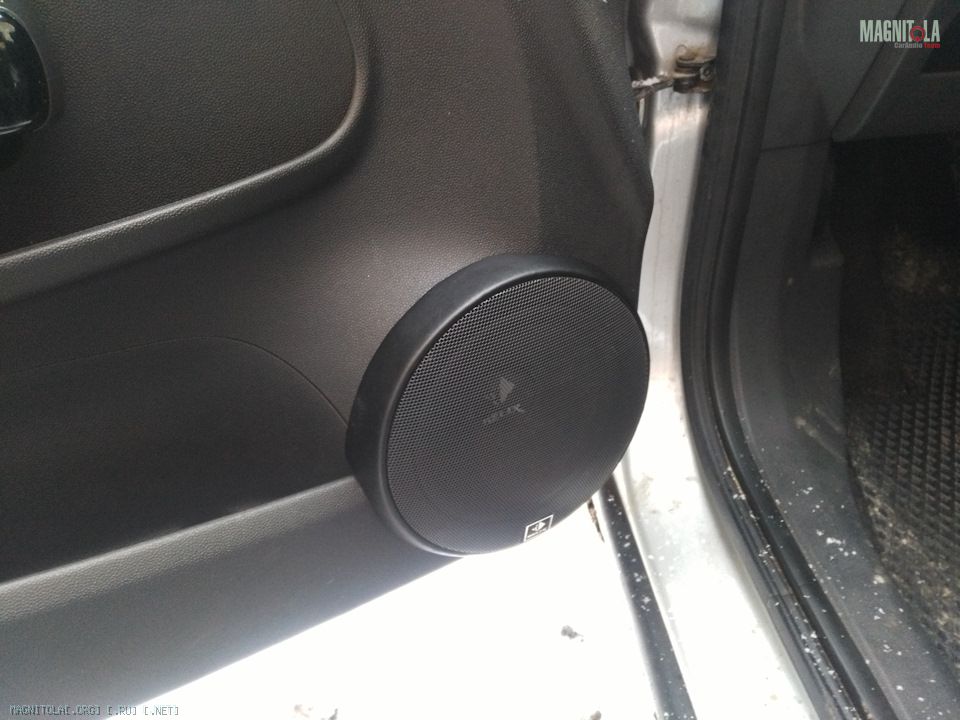

Совершенно случайно было обнаружено, что комплектная сетка хеликс (без пластикового кольца) идеально вставляется под фаску моей декоративной накладки:
Вложение 1210862
Её и решил использовать, только сначала нужно было снять размеры со старого гриля и изготовить прижимное колечко для мидбаса, но так, чтобы оставался зазор под сетку!
Размеры снял весьма экстравагантным способом, но как оказалось очень точным.
Гриль на обычном сканере отсканировал в натуральную величину, обвел в Кореле контуры и замерил размеры этих контуров:
Вложение 1210864

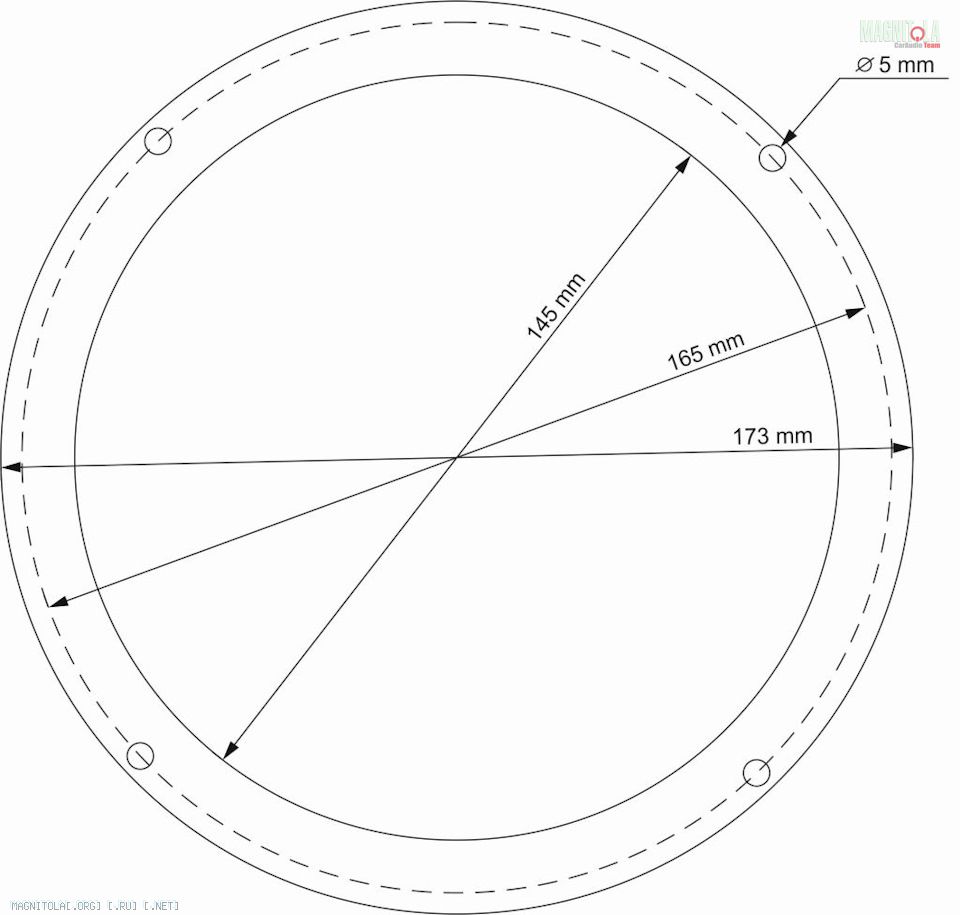

Меняя размеры контуров чётко видно как они меняются относительно гриля :good2: Выставляем то, что нужно, удаляем фон и чертеж готов:
Вложение 1210866

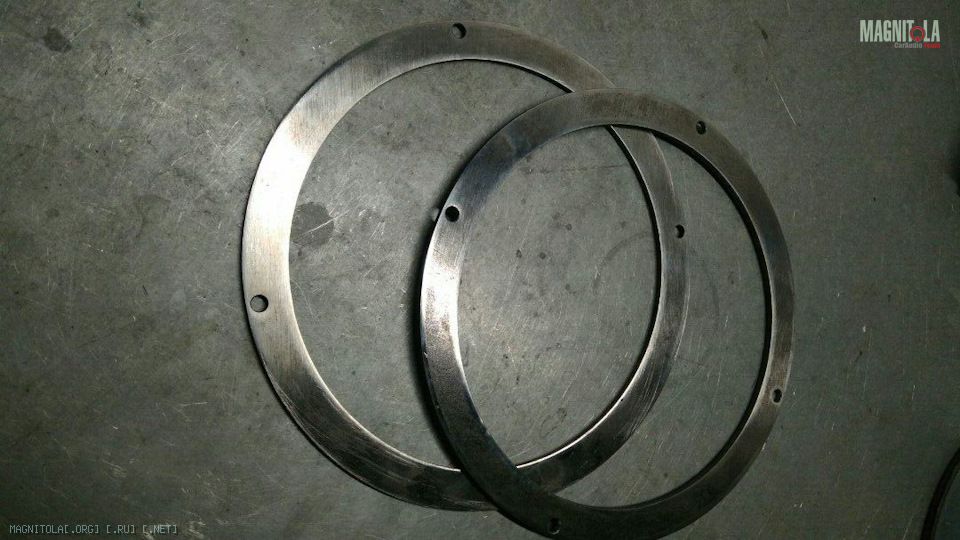

Кольца сделали из листовой стали в Туле, абсолютно нахаляву:
Вложение 1210868

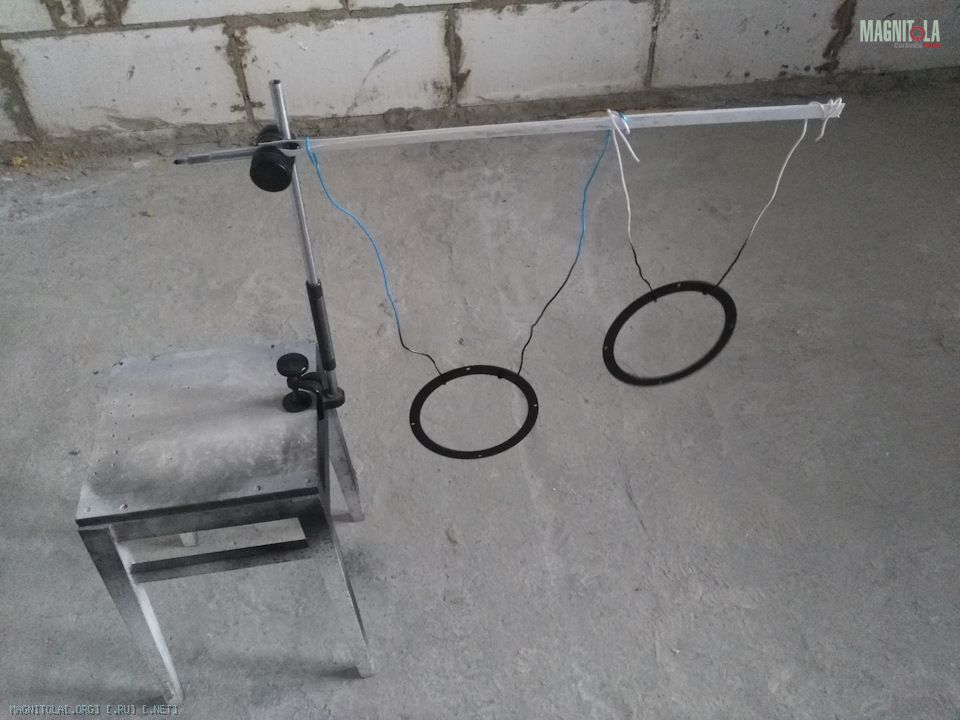

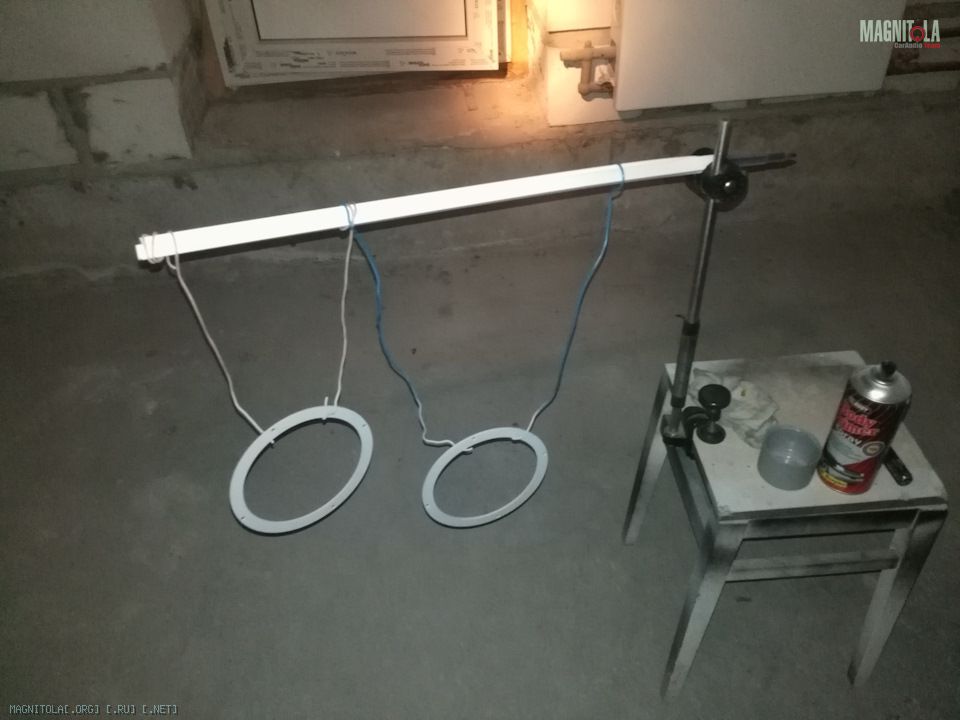

Я, как обычно впрочем :D в соседней квартире-малярке грунтанул их в 2-3 слоя и задул в чёрный мат:
Вложение 1210870Вложение 1210872

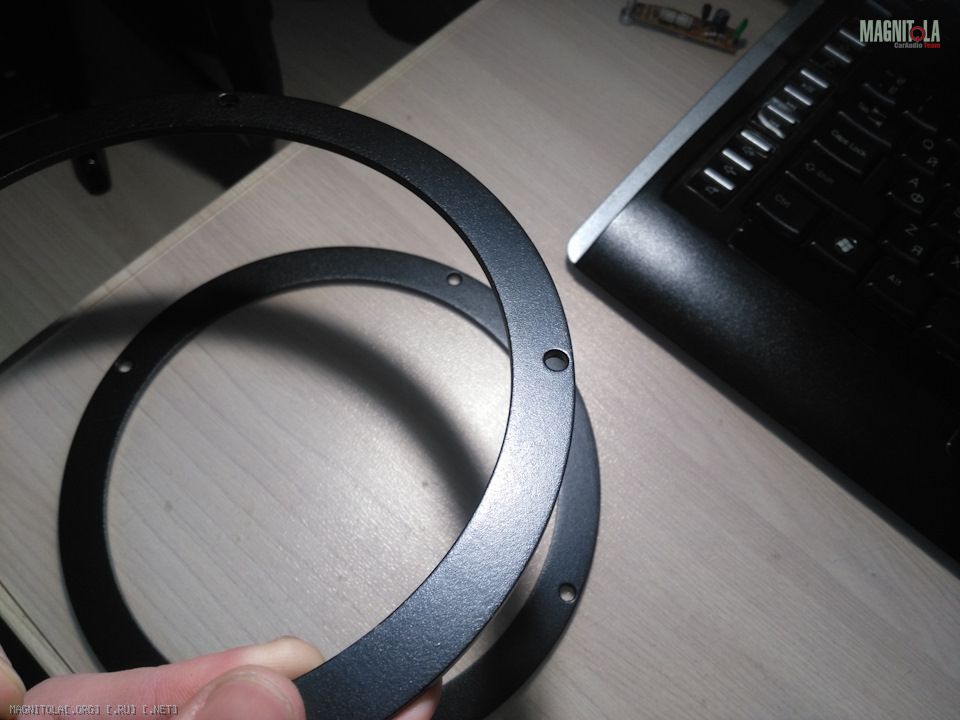

Получилось очень даже неплохо!
Вложение 1210874
Берём чёрные имбусы с чёрными же шайбочками и прижимаем колечками динамик:
Вложение 1210876Вложение 1210878
Как видно, появился заветный зазор, в который как раз и вставляется родная хеликсовская сеточка с логотипом:
Вложение 1210880
Всё, мидбасы установлены! :good2:

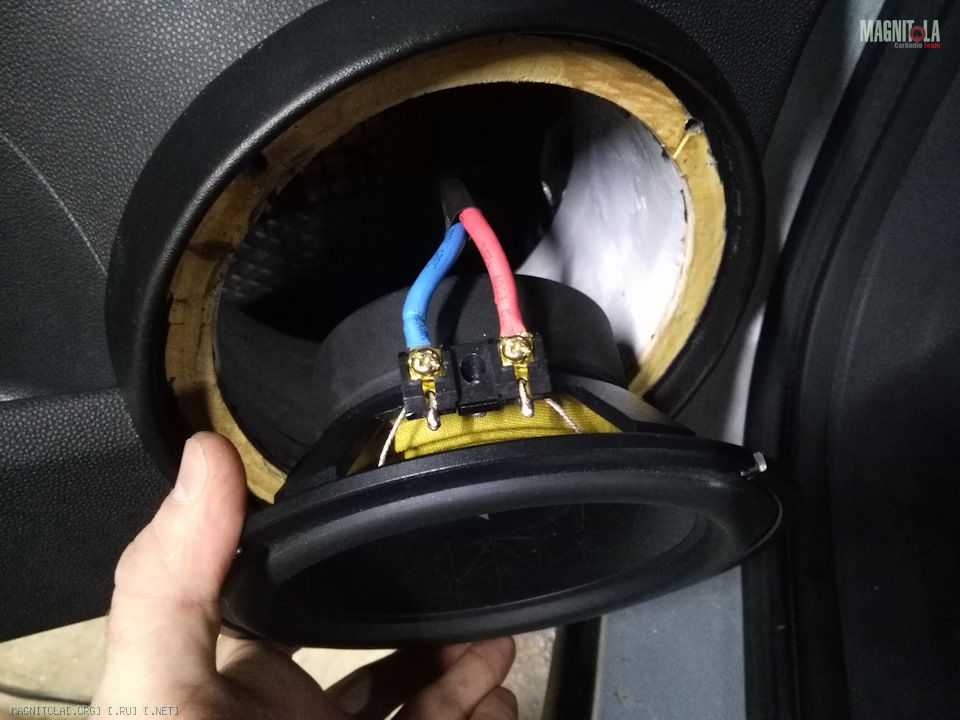

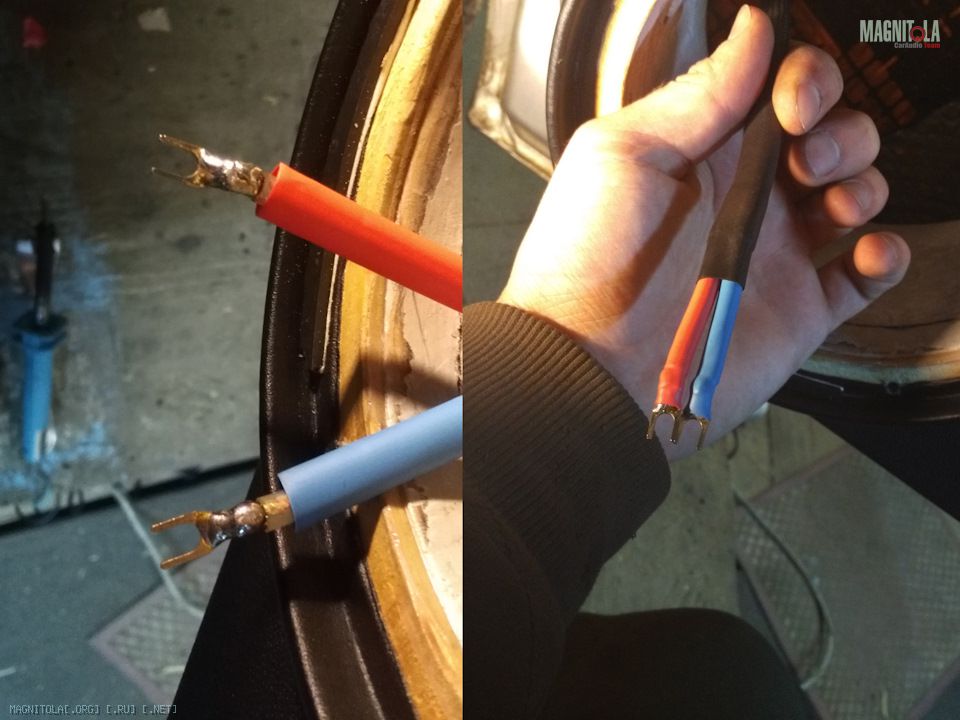

Ну и ради протокола, подключение - вилки-пайка-термоусадка:
Вложение 1210882Вложение 1210884
Re: Corsa: Оттенки серого
Цитата:
Сообщение от
Андреичъ
Припоя прям от души!)))
Re: Corsa: Оттенки серого
Цитата:
Сообщение от
DM Rocker Припоя прям от души!)))
есть у нас на форуме такая старая пословица - припоя мало не бывает :D :good2: Дядя Фёдор подтвердит ;)
