Ауди 100 Авант. Бюджетная озвучка.

Здравствуйте, уважаемые форумчане. Тему эту я хотел начать давно, что бы поделиться с Вами и услышать-прочитать Ваши советы и замечания.

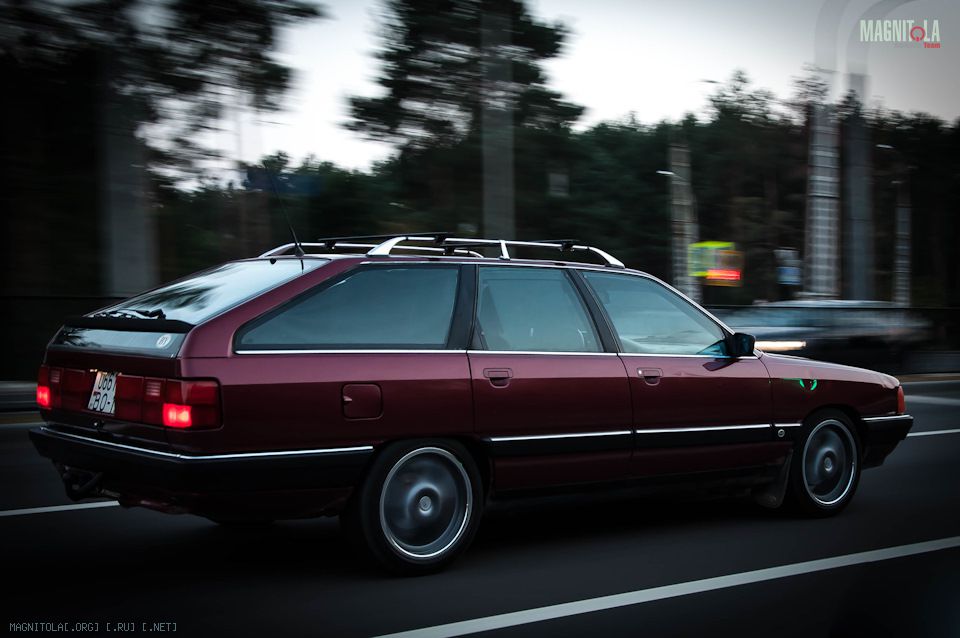

Имею автомобиль из далёкого 1990 года, в кузове универсал, по заводскому обзывется Авант. Два с небольшим года назад нужен был подменный автомобиль на небольшой отрезок времени, подвернулась эта Ауди, да так и осталась у меня. Автомобиль в очень хорошей заводской комплектации. На данный момент проходит полное восстановление. И естественно как без озвучки.

Вложение 1243042

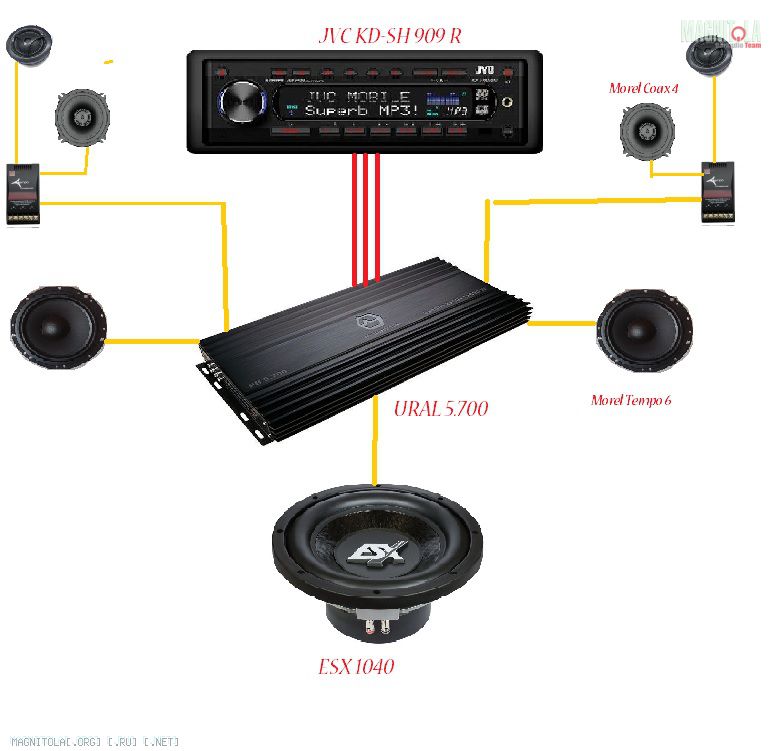

После долгих стенаний, переборки компонентов (если их таковыми можно назвать) в свою систему, но нынешний вариант выглядит так...

Вложение 1243040

Ну а более подробно расскажу в следующих сообщениях. Фотографий на флешке больше гигабайта.

Давай давай, послежу за темой

Так уж тогда поясняй фотки! . .

Для чего коаксиалы то? Где стоят? Зачем? Где мидбасы? На фронт они прийдут? Зачем, если уже есть одни вч, в коксах , стоят ещё одни? ? ?

---------- Сообщение добавлено 11.09.2018 в 13:19 ----------

Машинка - огонь! ! !

Цитата:

---

Сообщение от chu0037

Так уж тогда поясняй фотки! . .

Для чего коаксиалы то? Где стоят? Зачем? Где мидбасы? На фронт они прийдут? Зачем, если уже есть одни вч, в коксах , стоят ещё одни? ? ?

---------- Сообщение добавлено 11.09.2018 в 13:19 ----------

Машинка - огонь! ! !

---

Хотел сразу сделать вторую запись, собрался с мыслями и отвлекли. Всё будет.
За огонь, спасибо!

Двигатель NF?Кондей есть? я в плане проводки..если аккумулятор под сидухой то проблем с силовой проводкой меньше будет..Были такие авто у меня(в середине девяностых и начале двухтысячных)только седаны..металл дверей придётся резать под миды..зато с шумкой нет проблем..даже реечки на дверь можно наклеить..под сидухами удобно усилители размещать если сидухи без эл.привода..

Цитата:

---

Сообщение от Димитрий-Донской

Двигатель NF?Кондей есть? я в плане проводки..если аккумулятор под сидухой то проблем с силовой проводкой меньше будет..Были такие авто у меня(в середине девяностых и начале двухтысячных)только седаны..металл дверей придётся резать под миды..зато с шумкой нет проблем..даже реечки на дверь можно наклеить..под сидухами удобно усилители размещать если сидухи без эл.привода..

---

Как в воду глядел) NF, климат, эл. сидения, подогревы, заводские шторки. Всё, что необходимо для комфортного существования. По этому она то и осталась у меня. И рейки алюминиевые на двери наклею. Сейчас начну описывать всё по порядку.

Цитата:

---

Сообщение от Седов

Как в воду глядел). . .

---

Так ты шо-аватар не видел? :)

Фоток побооооольше ! ! !

(Про сидения намотал? ? ? )

И снова здравствуйте. Хочу немного рассказать о что, что предшествовало финальному виду той системы, которую я почти построил. Система, это, наверное громко, да ? Ну да ладно. Буду вести повествование по частям и отдельным компонентам.

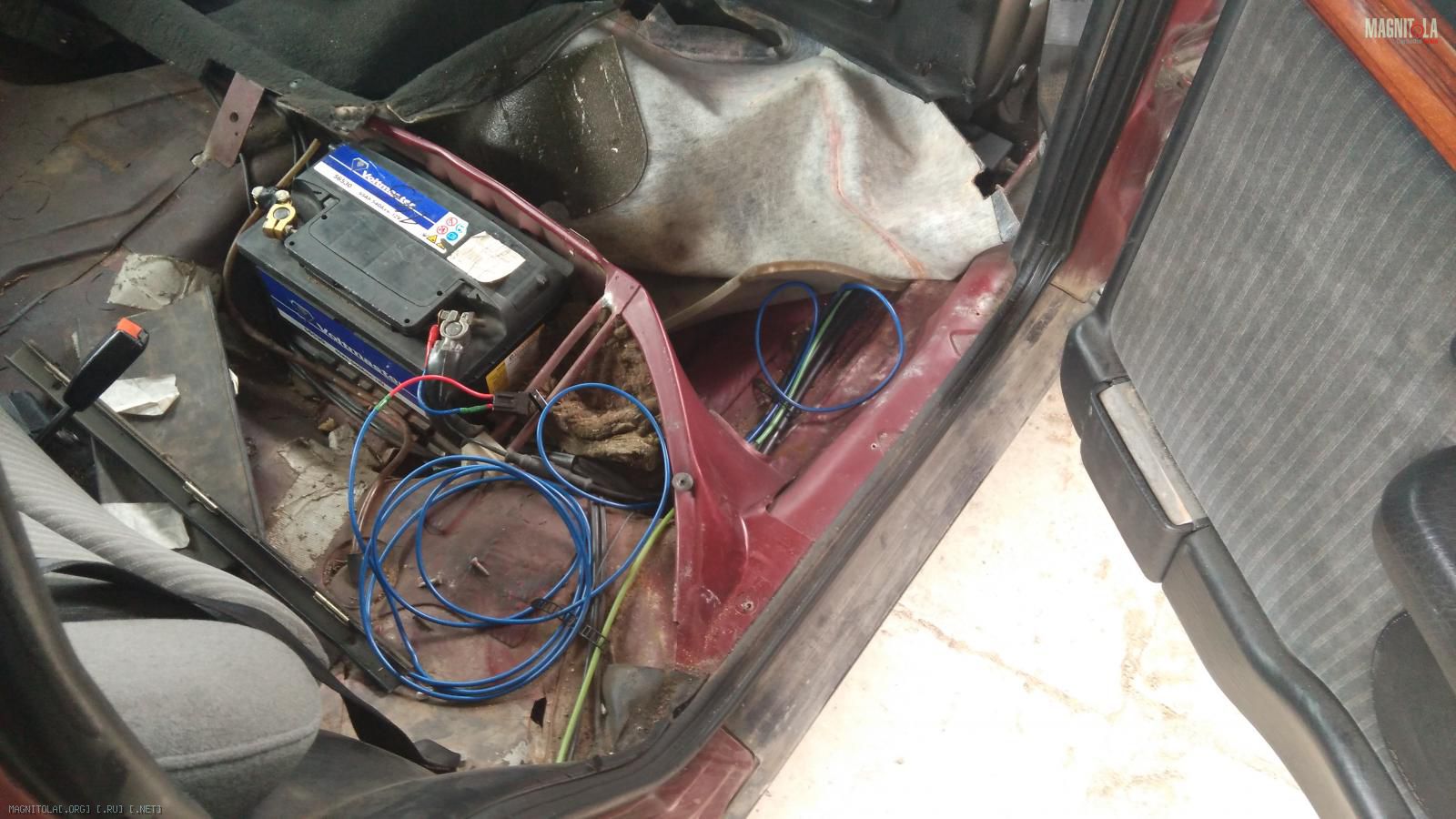

Начало озвучивания машины. Если не считать установки дживика (от же незабвенный JVC KD-SH 909R) и проведения к нему отдельного питания от аккумулятора,
Вложение 1243152
то озвучка началась... не началась так просто.

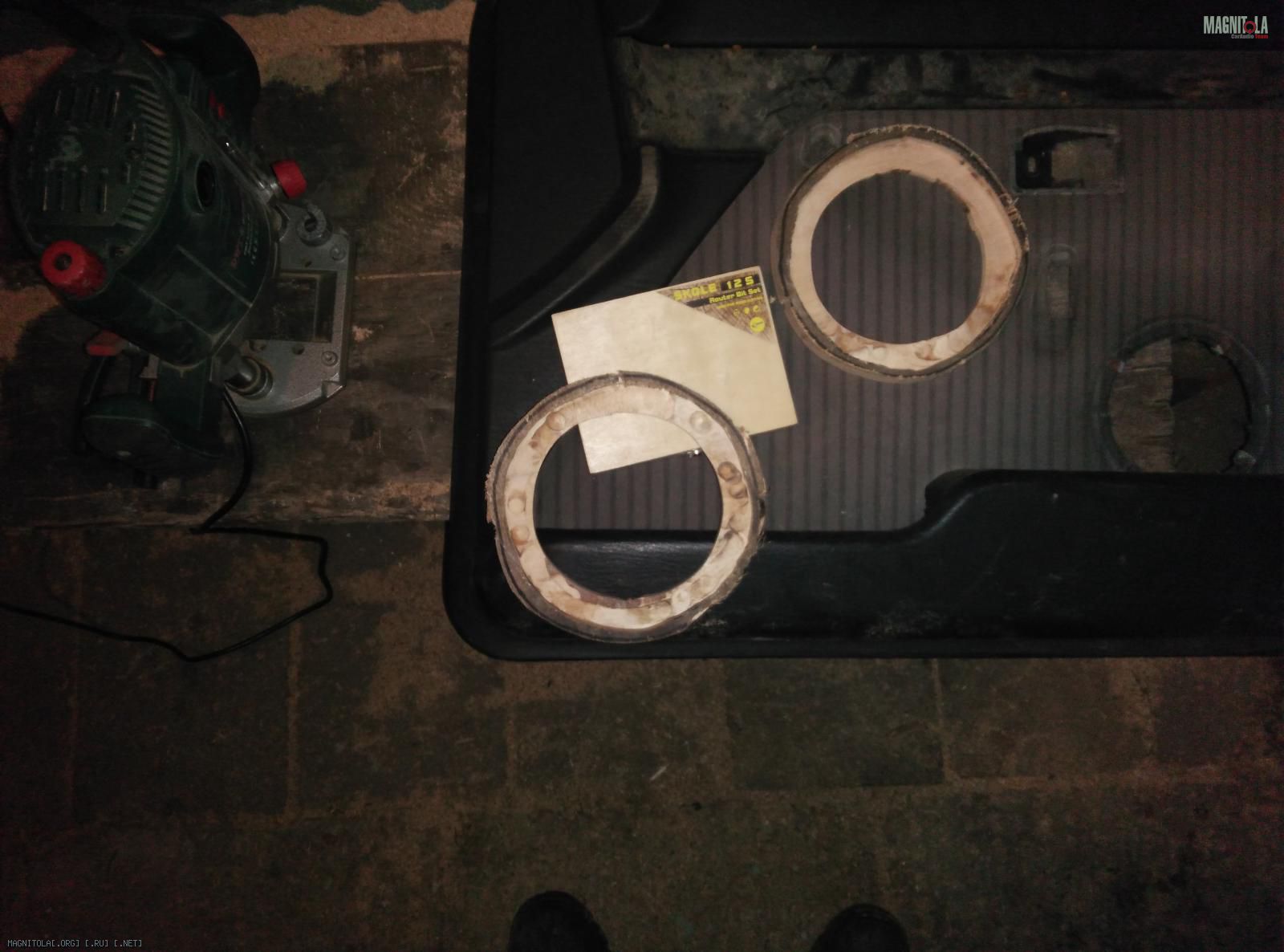

Практически все работы я проделываю на даче в мастерской, или на улице под большим навесом. Началом и краеугольным камнем моего энсталла (буду называть это так ) ) всегда были, и на данный момент остаются двери, и с них же я и хотел начать. Купил на то время компонентку урал ас 1629, вроде, на разборке отжал две обшивки двери, вооружился фрезером и начал ваять.
Вложение 1243148
Сразу скажу, что на тот момент про радиусную планку я не знал и как так ровно пилят эти кольца я не понимал. Но вышло то, что вышло ) И именно в этот момент, пока я ваял, ко мне ехал из города Минска усилитель Пионер GM 404, первый для этой машины.
Дело было 3 декабря, в наших широтах в это время ещё довольно комфортно работать на улице, но снежок выпал и уже как несколько дней добротно так оттаивал и размораживался. Закончив работу, я убрал инструмент, собрал вещи и двинул к машине. Далее произошло то, чего я совсем не ожидал и что отложило моё занятие машиной на целых четыре месяца. Я поскользнулся в колее и сломал ногу и разорвал себе в голеностопе все связки которые только могут быть ) Все приключения в этот вечер я описывать не буду, просто снимок итога )
Вложение 1243150
Отмучавшись в цельных 4 месяца дома, я не переставал "прокачивать скилл" (вродь так ща модно говорить) ну и подыскивал компоненты. Пионерчик до меня доехал, скажу сразу, я его так и не поставил, не легла душа к нему.

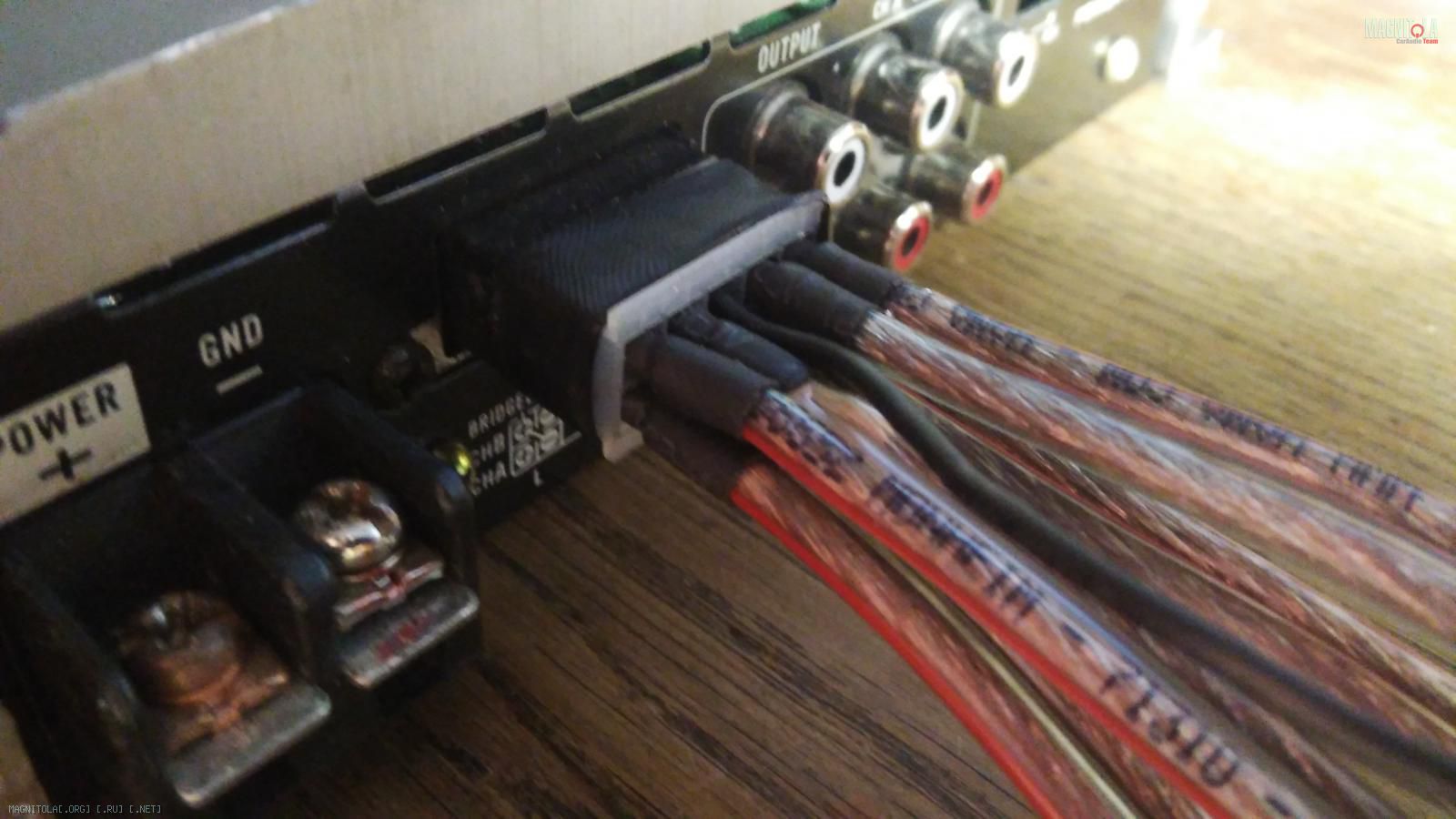

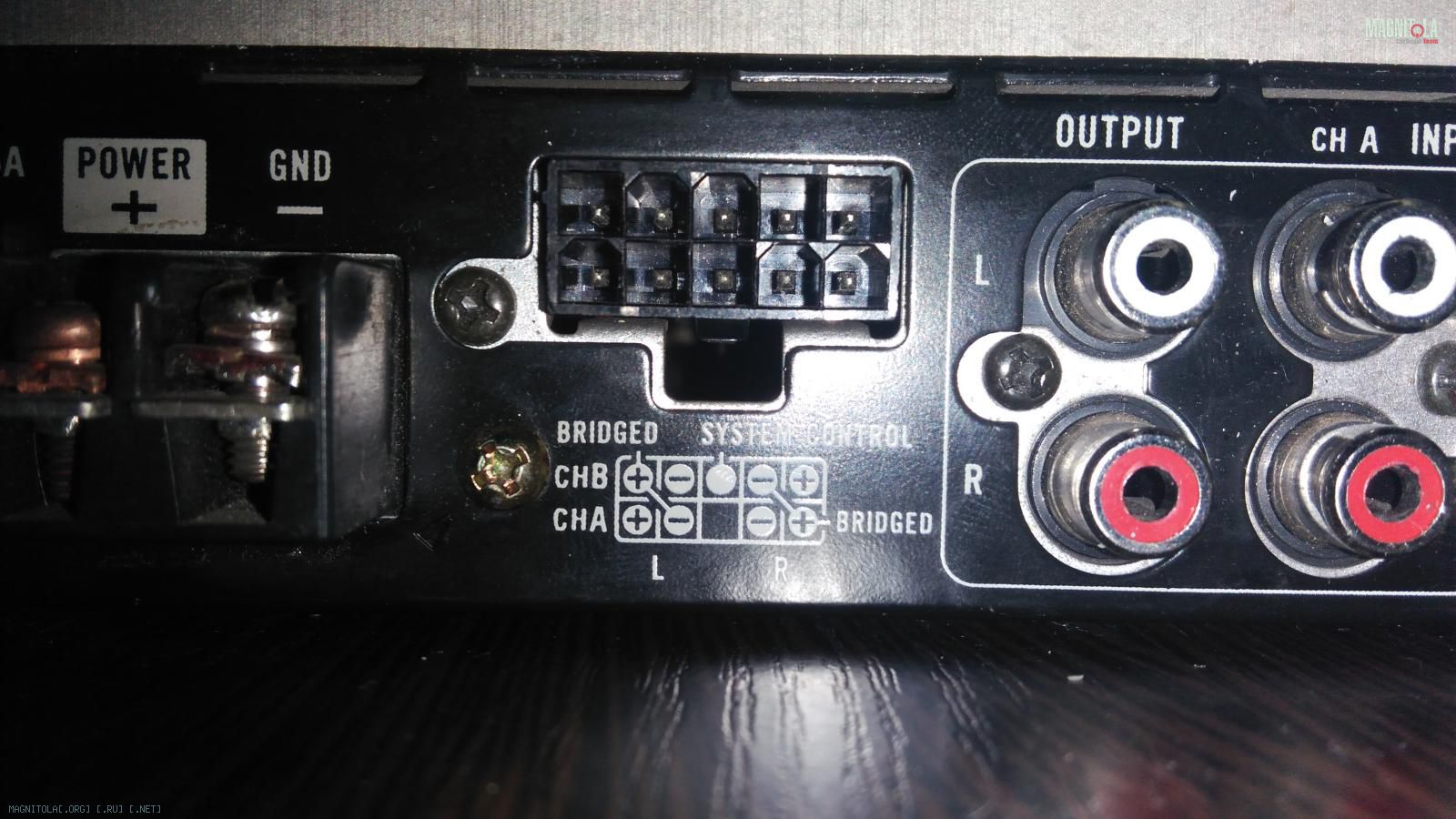

Заменил только провода из фишки на акустику.
Вложение 1243160Вложение 1243172

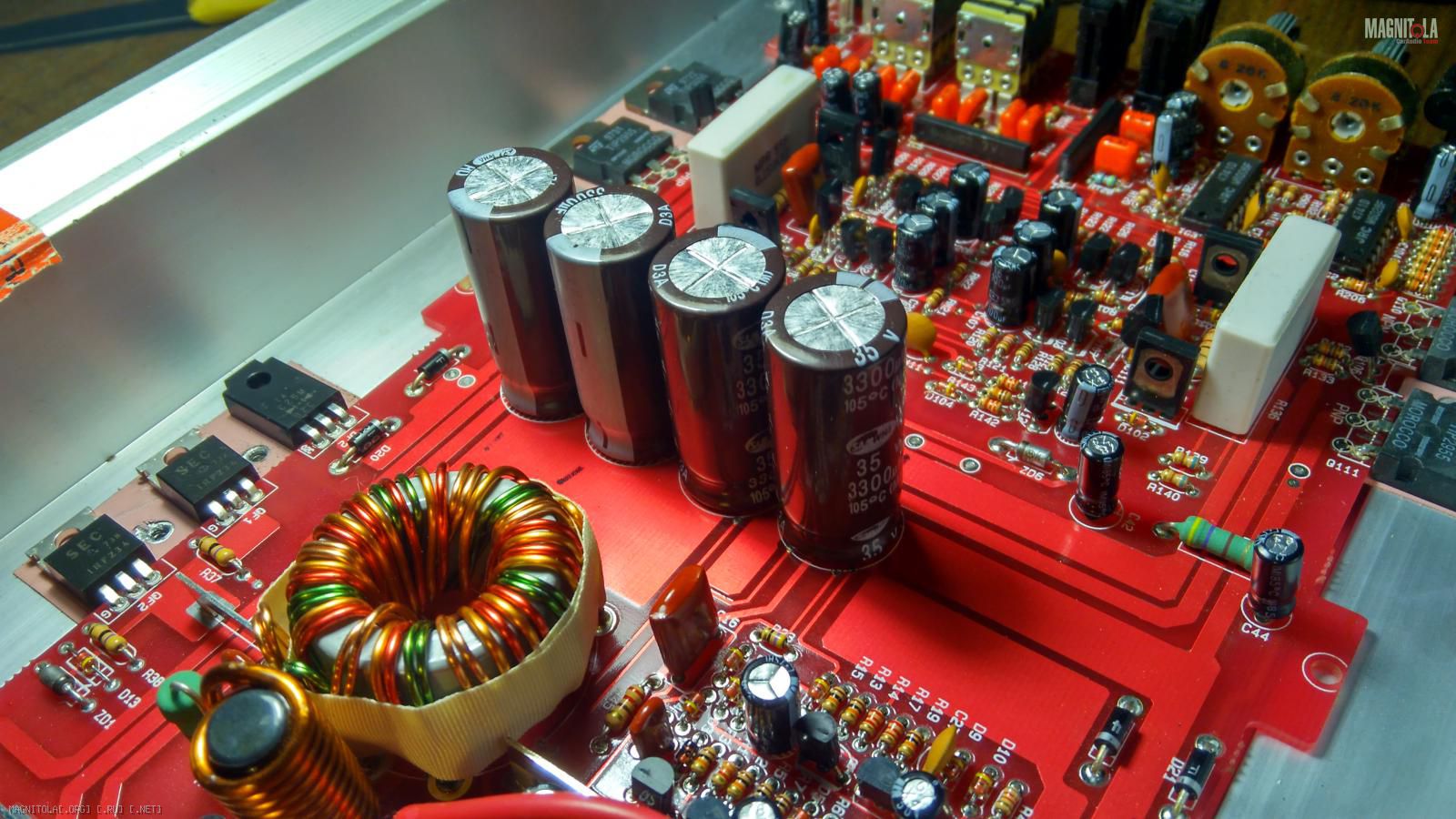

Параллельно Пионеру прикупил ещё одно чудо
Вложение 1243156Вложение 1243154
Типо для саба в мостовом режиме. Побаловался с ёмкостями. И продал вместе с Пионером так и не установив в машину.

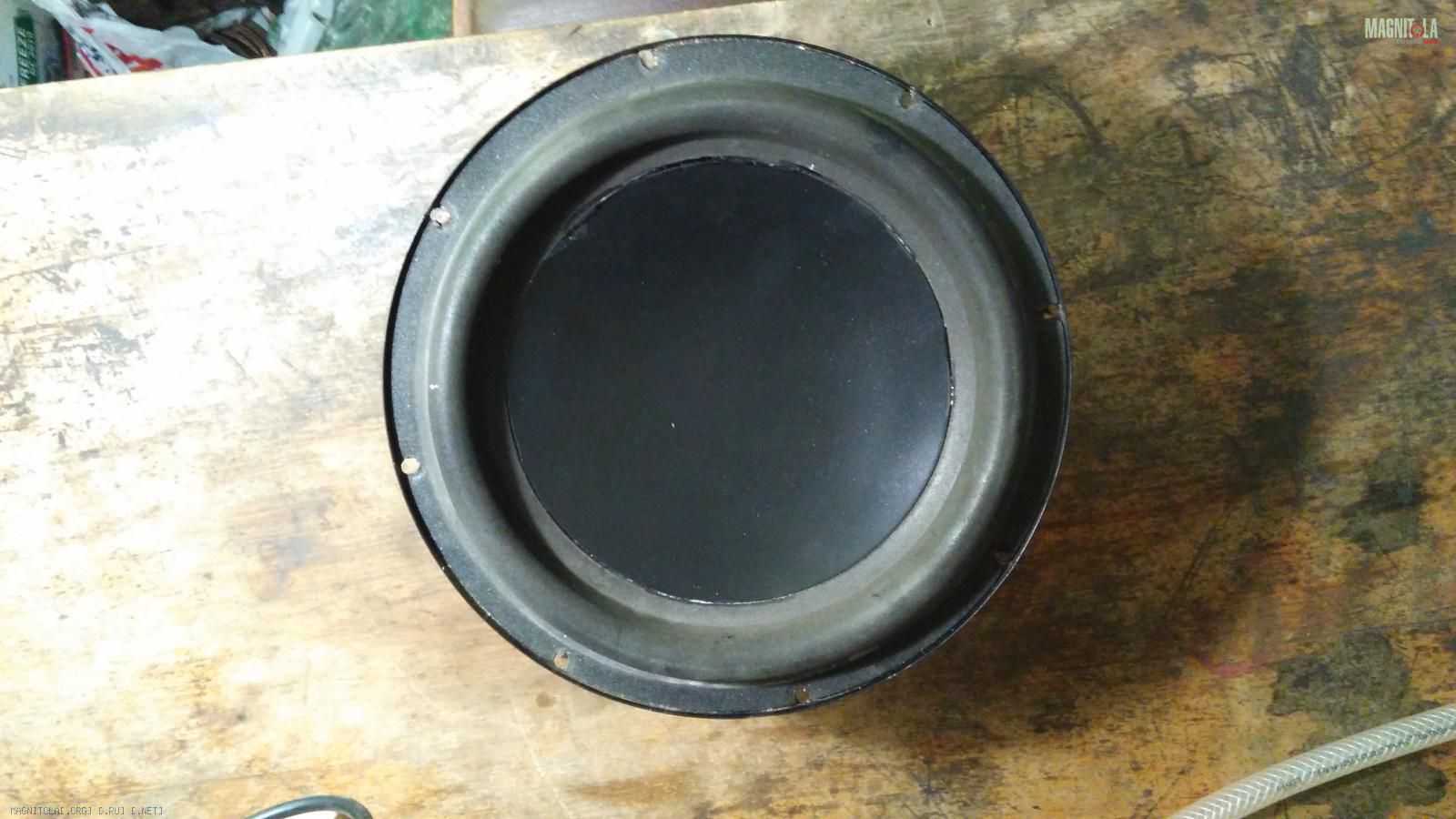

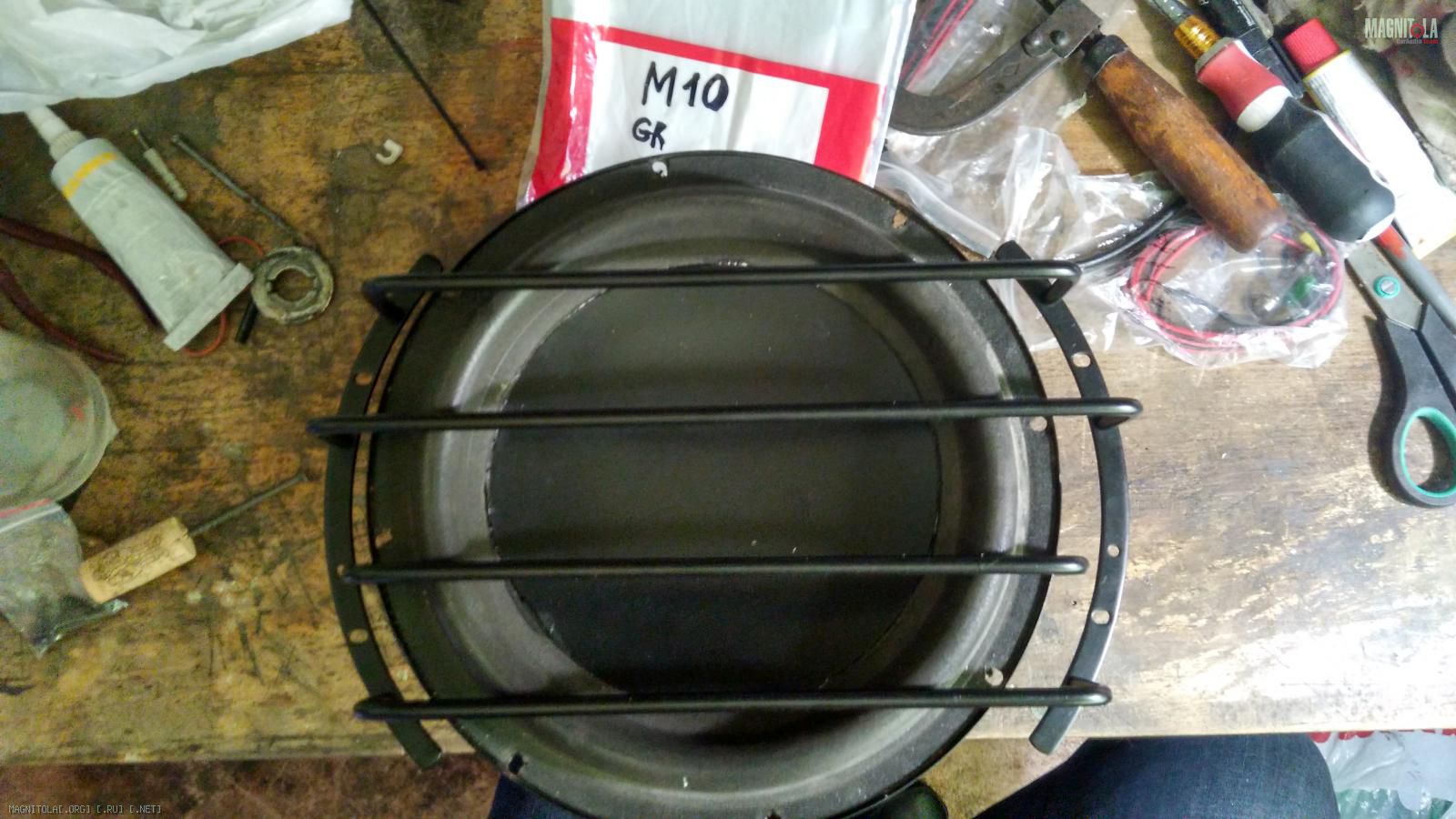

В то же время мне подвернулся хрипящий динамик Аудиобан, за копейки, оказалось просто отклеилась декоративная накладка на диффузор. Просто оторвал аккуратно и переклеил её заново.

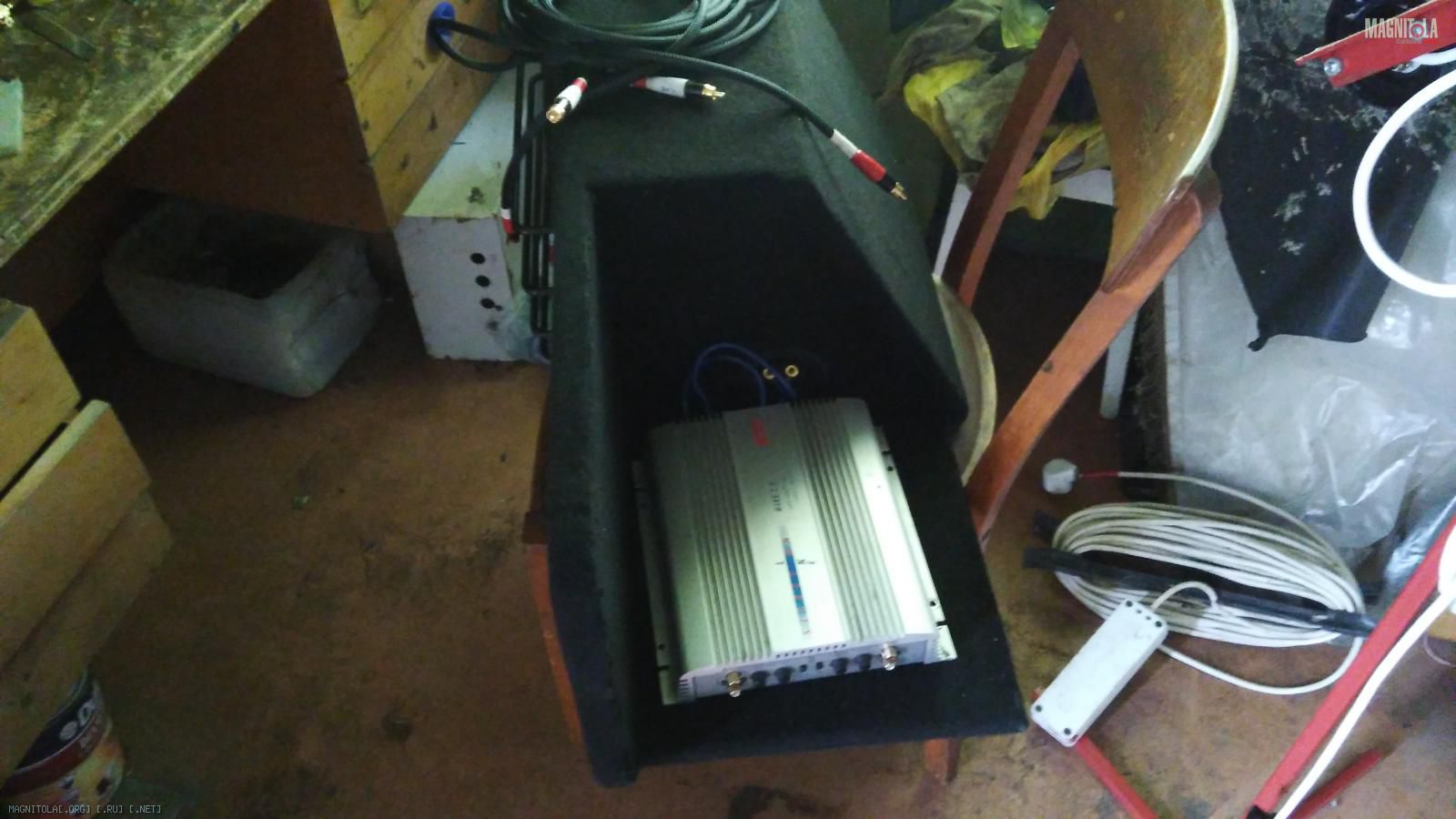

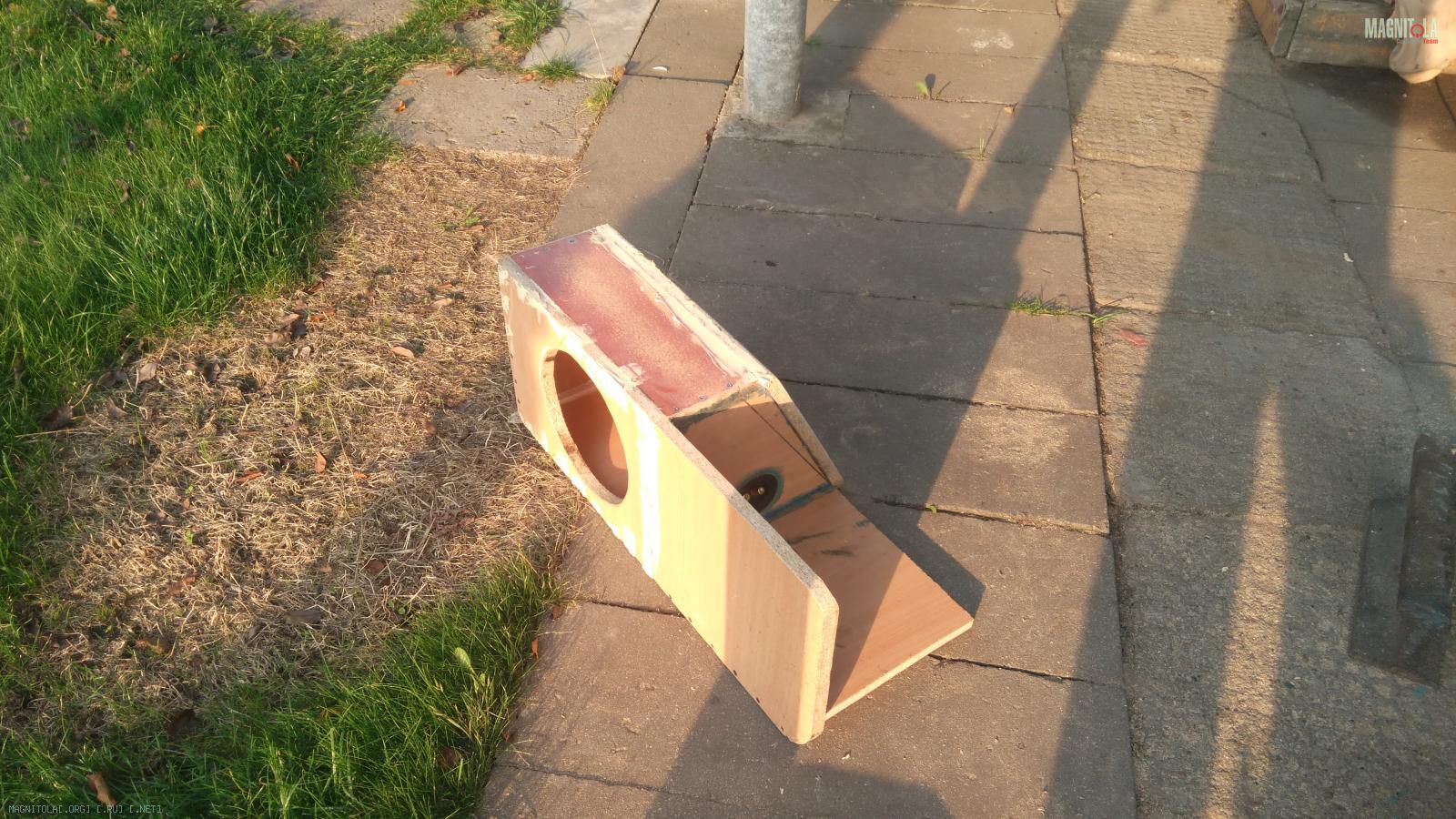

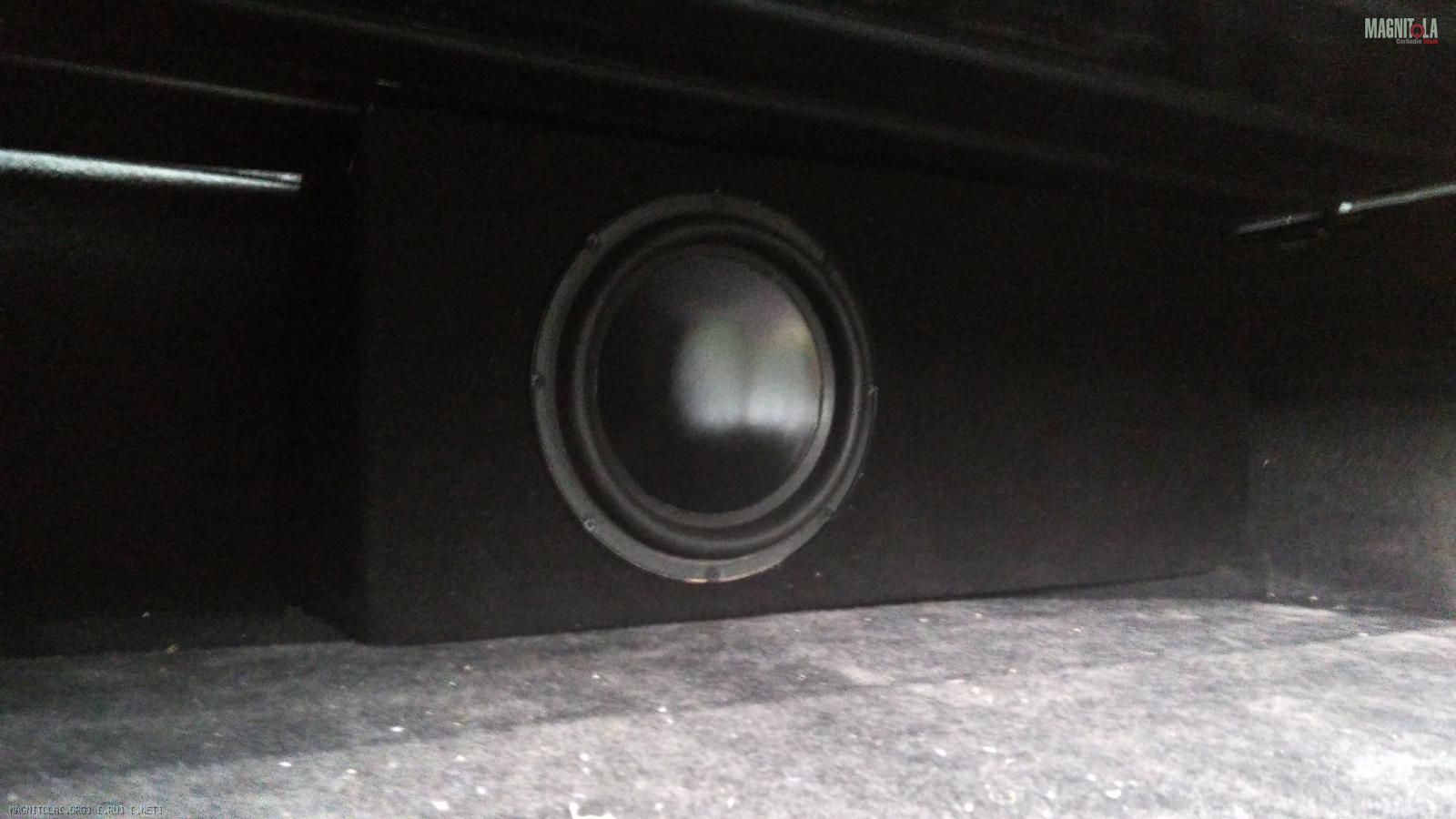

Смастерил для него коробку.. и продал ) Не понравился мне его вид, но как инструмент для набития руки подошёл. Продал пацанам, они долго его слушали и по итогу прониклись ))))) Именно в это время у меня родилась идея городить стелс ) Универсал как ни как , и место периодически в нём нужно.

Вложение 1243168Вложение 1243166Вложение 1243164Вложение 1243162Вложение 1243158

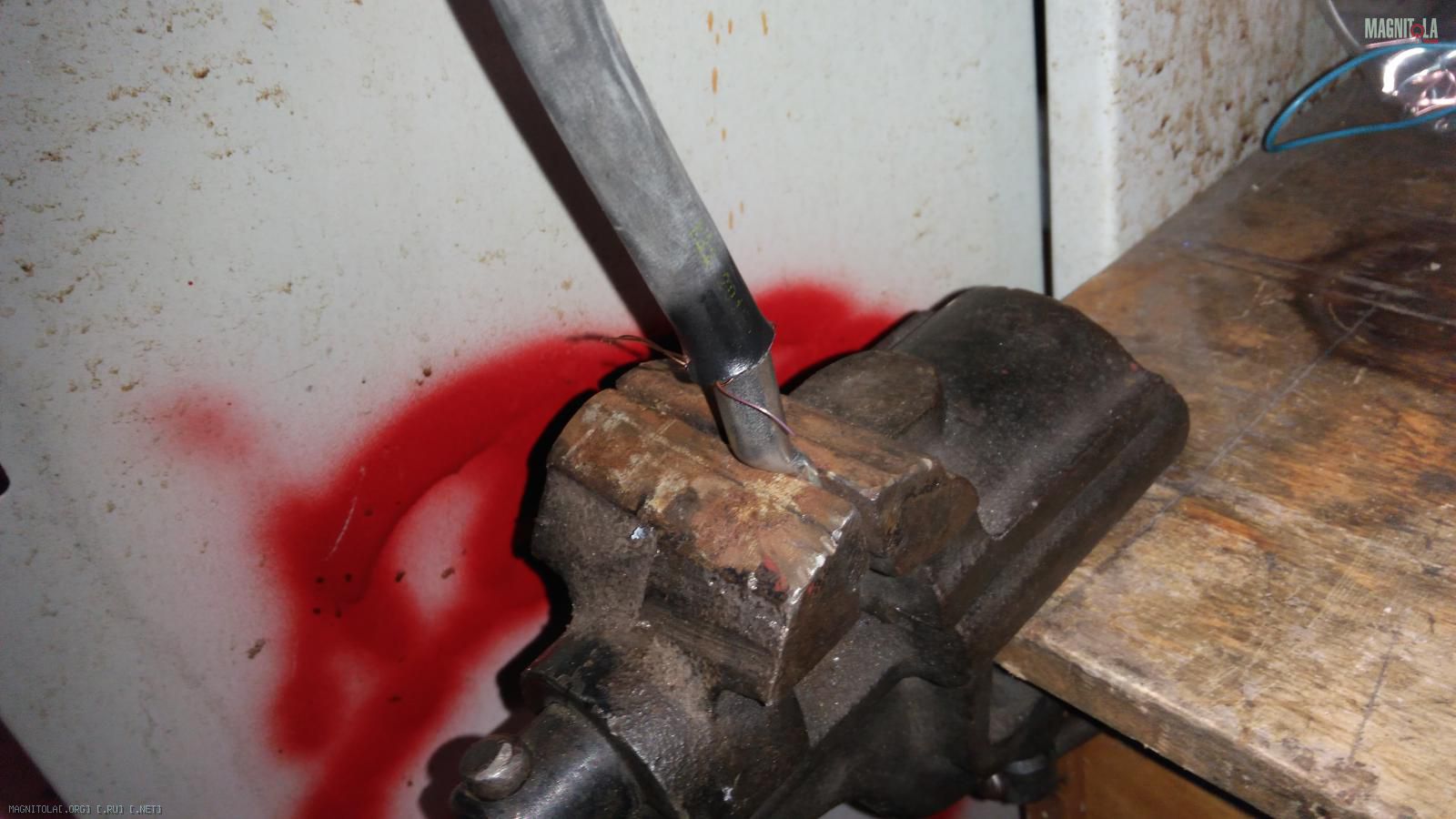

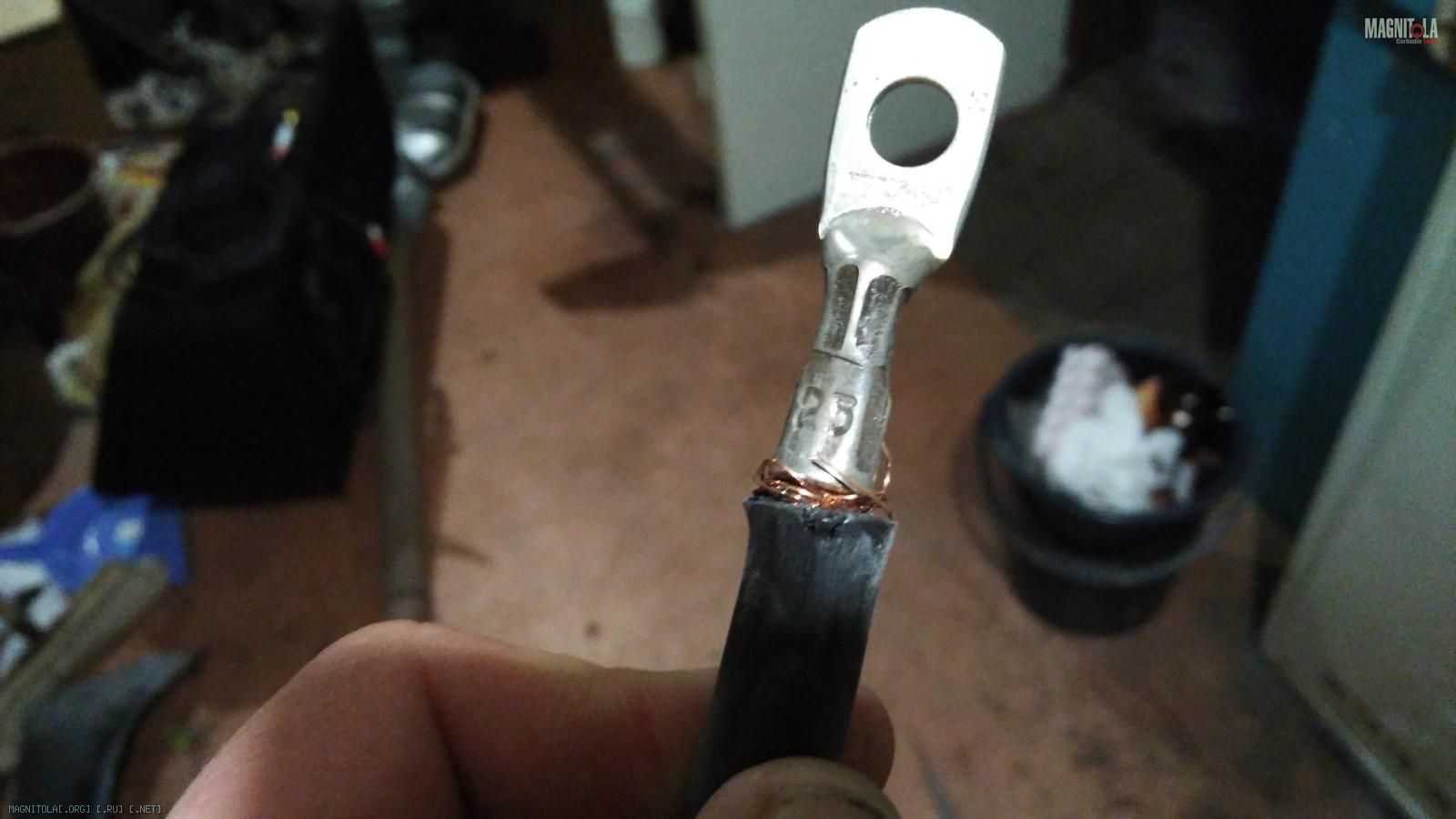

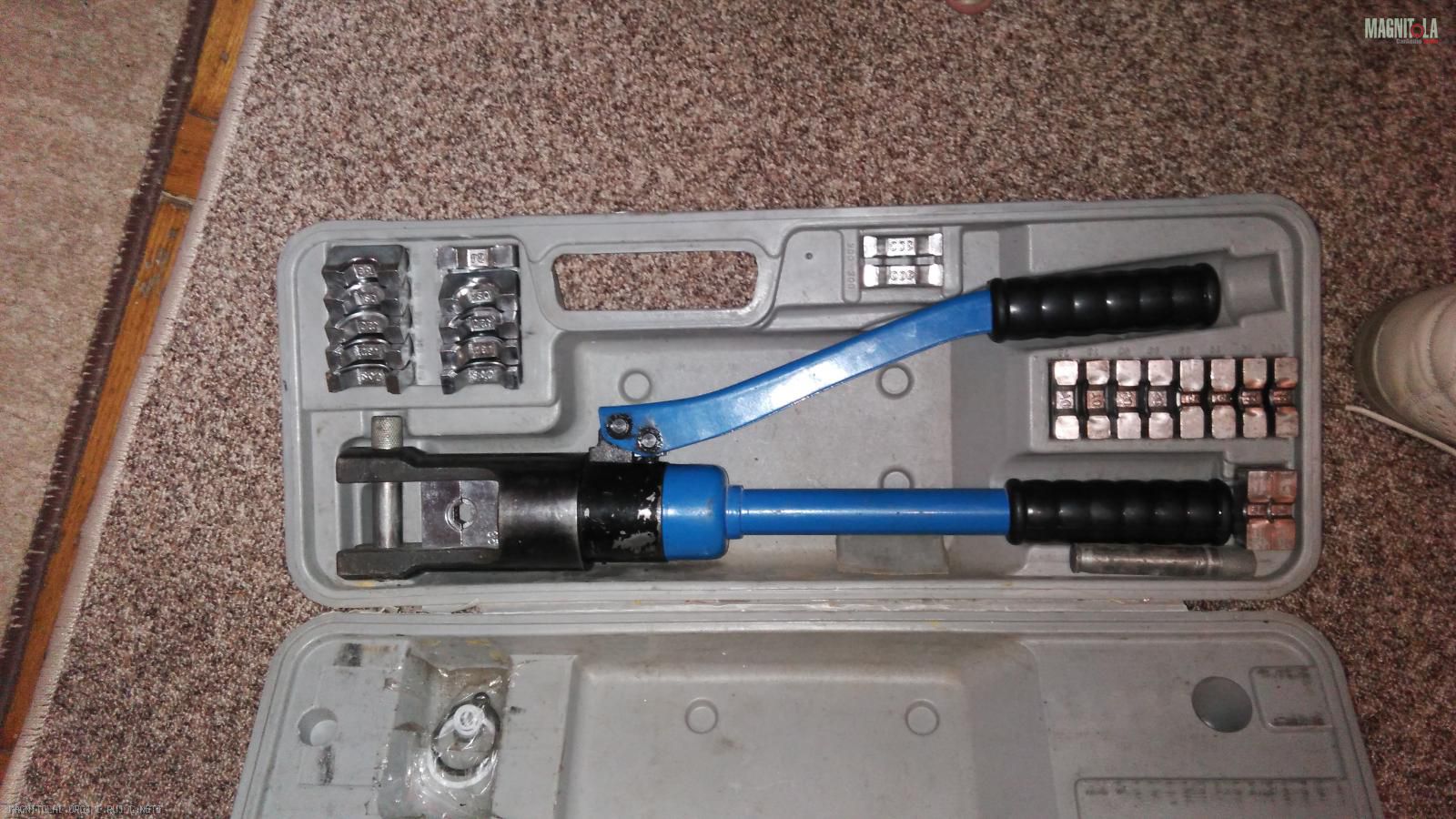

Ну и под окончание этой записи, силовая проводка, естесссственно же на КГ проводах. Наконечник зажимал в тисках, внутрь его закидывал нарезанный припой, нагревал всё это дело горелкой вставлял кабель и обжимал наконечник.
Вложение 1243174Вложение 1243170Вложение 1243176

Пока всё. Скоро продолжу повествование.

Цитата:

---

Сообщение от chu0037

Про сидения намотал? ? ?

---

Как понять это выражение ?))

Ну все ни чего. Но, мафон то нет в мыслях поменять?) От куда такая любовь?

Цитата:

---

Сообщение от Седов

Как понять это выражение ?))

---

На ус:)! (Это про слова Димитрия. . . )

Цитата:

---

Сообщение от Maks79

Ну все ни чего. Но, мафон то нет в мыслях поменять?) От куда такая любовь?

---

На какой поменять? Из современных балалаек, кроме пионера 99 по дизайну ничего не нравится. Не подумайте, что я выбираю по одёжке, но из современных в какой то определённой ценовой категории по звуку они все плюс минус равны и по внешности тоже. Вот Кенвудовские головы более менее ничегошные стали. Каши какой то написал. )))) но всё же отмечу, что этот Дживик довольно таки не плохо играет.

Цитата:

---

Сообщение от Седов

что этот Дживик довольно таки не плохо играет.

---

Вам конечно виднее.
Ну о качестве воспроизведения MP3 говорить наверное не будем). А если вы любитель качественных записей то под CD обязательно нужно будет найти место в авто вот под такую штуку:laugh3:
Вложение 1243178

Если кенвуды приглянулись, то вот: https://carmus.ru/content/235
Бюджетнее не бывает, тут и флак и вав и двушка + саб поканально.

Цитата:

---

Сообщение от vt957

Если кенвуды приглянулись, то вот: https://carmus.ru/content/235
Бюджетнее не бывает, тут и флак и вав и двушка + саб поканально.

---

Да, спасибо, видел и слушал его буквально вчера у местных установщиков. Оставим эту тему на потом )

Вот раньше то было, открываешь кармьюзик, читаешь обзор, сибилянты, мужскойвокалшикарен, женскийзажатсверху, образы... а сейчас, сменнаяподсветка, блюпуп, срезы...

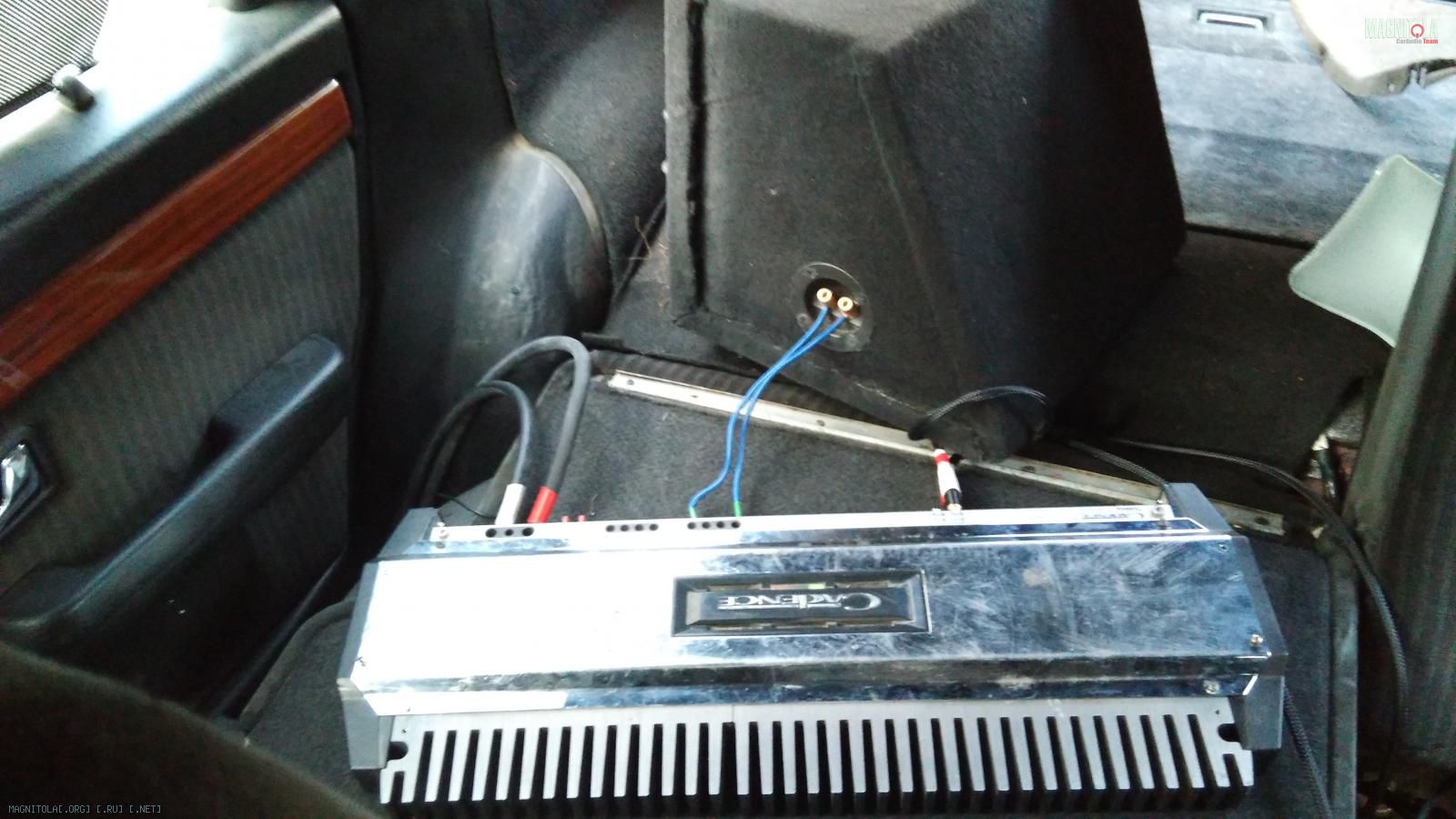

Небольшой сказ про ещё один промежуточный усилитель Cadence 6004. Именно он стал последним камнем на весы моей уверенности в том, что такие вещи нужно брать новыми.
Выкупил красавца у одного далеко знакомого товарища.
Вложение 1243198
Подключил, вродь работает.
Кишки красивые, прям атомный реактор.
Вложение 1243204

Не долго я радовался, усь дал дыму от всей души, даже после отключения питания, он тлел ещё минут пять. Вскрытие у специалиста показало, что выгорело что то там по питанию. Причина в конструкции усилителя, огромный радиатор и корпус довольно жидкой конструкции, появляются трещины в плате и отсюда дым )
Вложение 1243200Вложение 1243202
усь был починен и продан.., а у меня осталось точное убеждение, что мой следующий ecm будет новым...

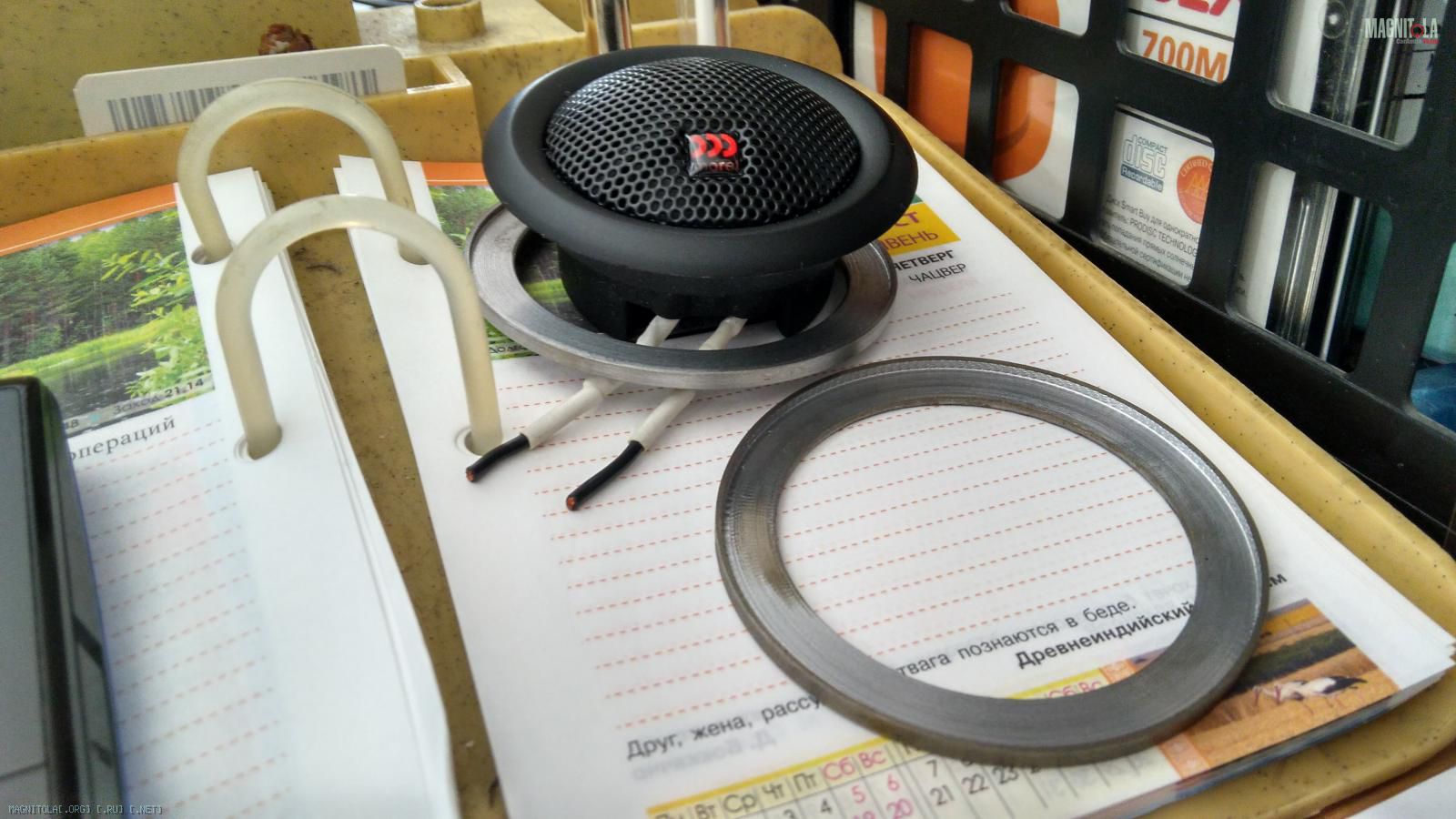

А теперь о насущном. Стойки под высокочастотники Морель. Снимков того, как я выбирал направление высокочастотников я не делал.
Думаю расписывать нечего, снимков и небольших комментариев, думаю будет достаточно.
Вложение 1243258

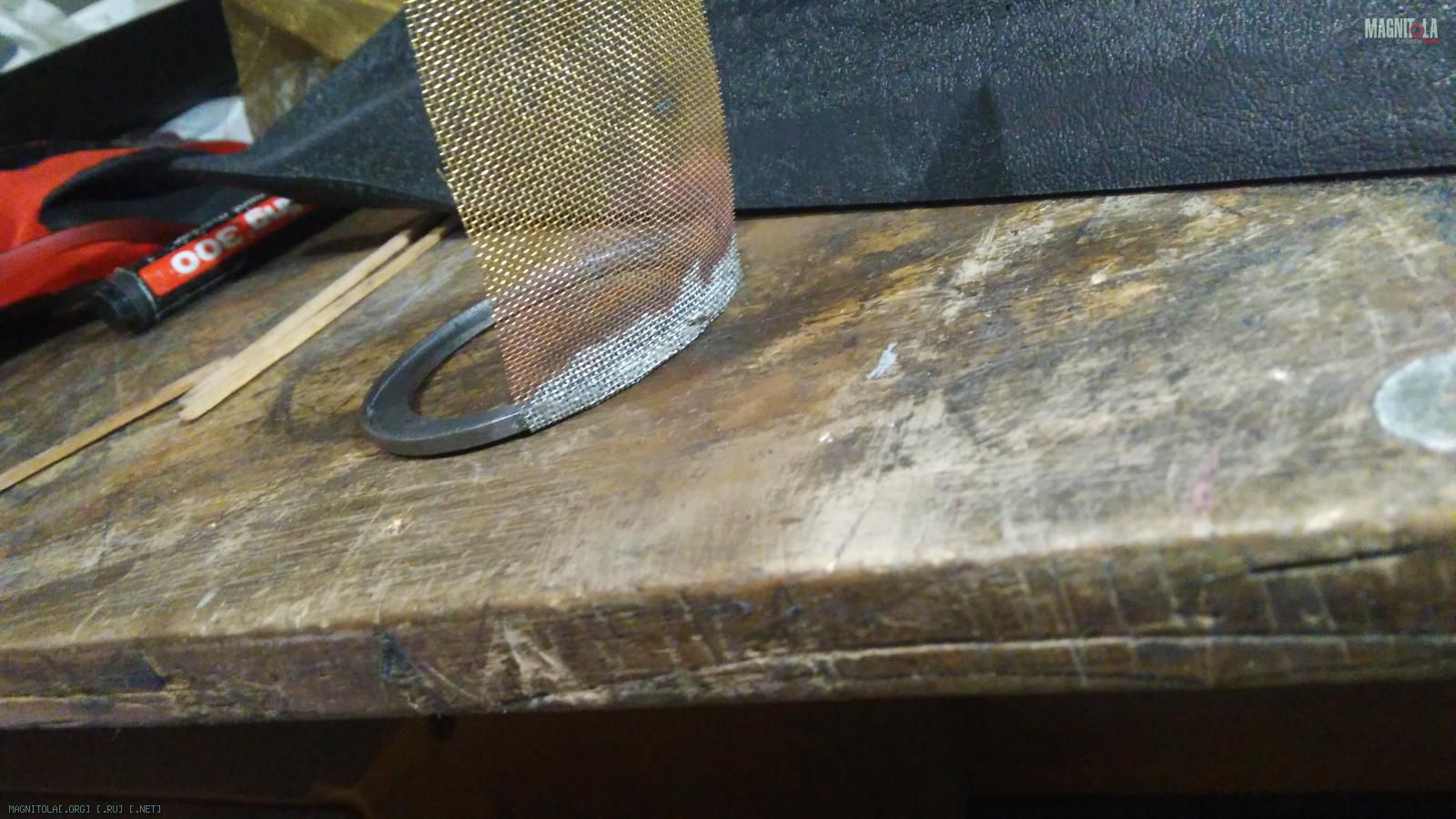

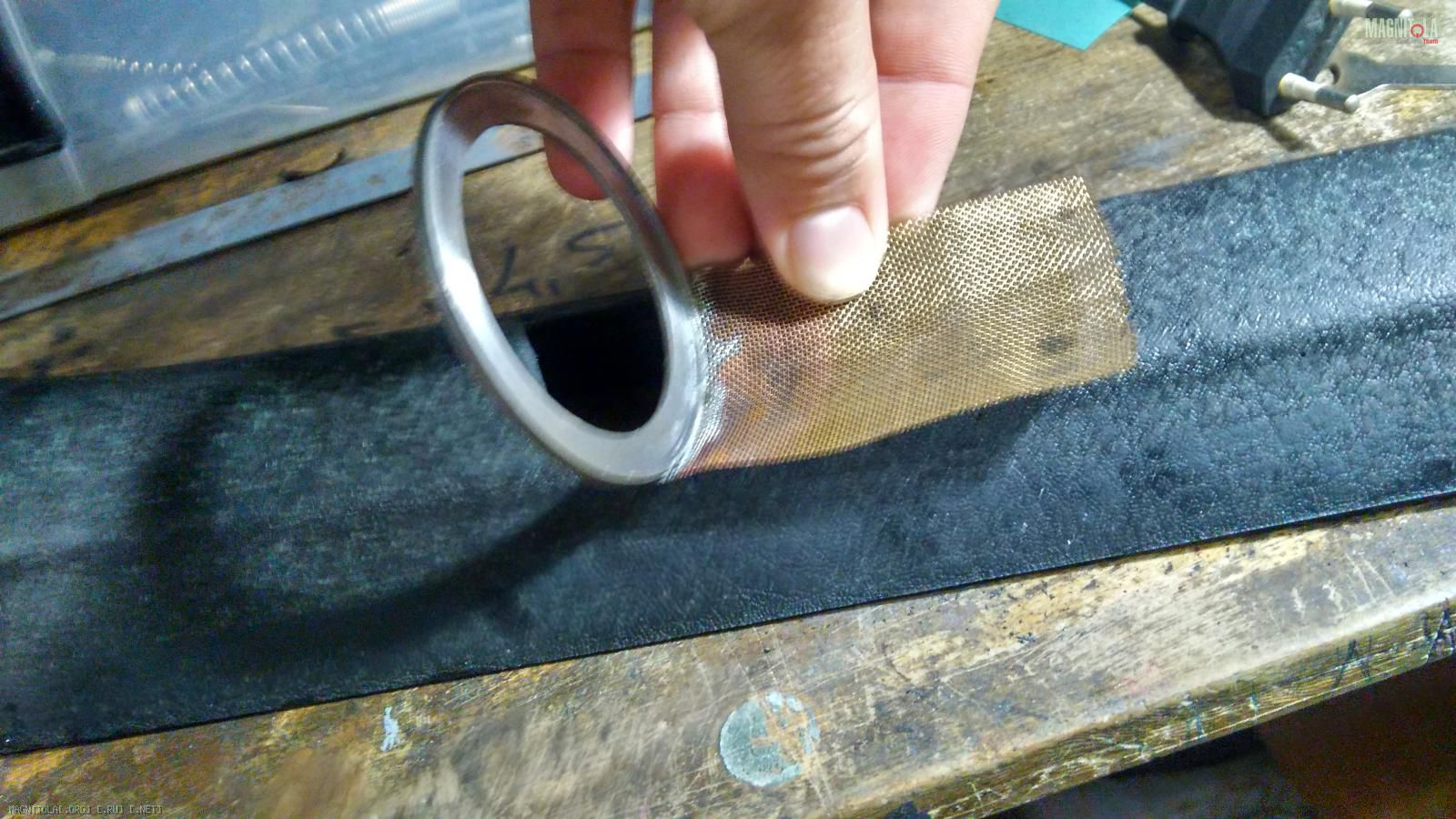

Колечко металлическое, крылатому металлу применение будет в другом месте.
Вложение 1243264
Вложение 1243266Вложение 1243264Вложение 1243262Вложение 1243260
Вложение 1243266

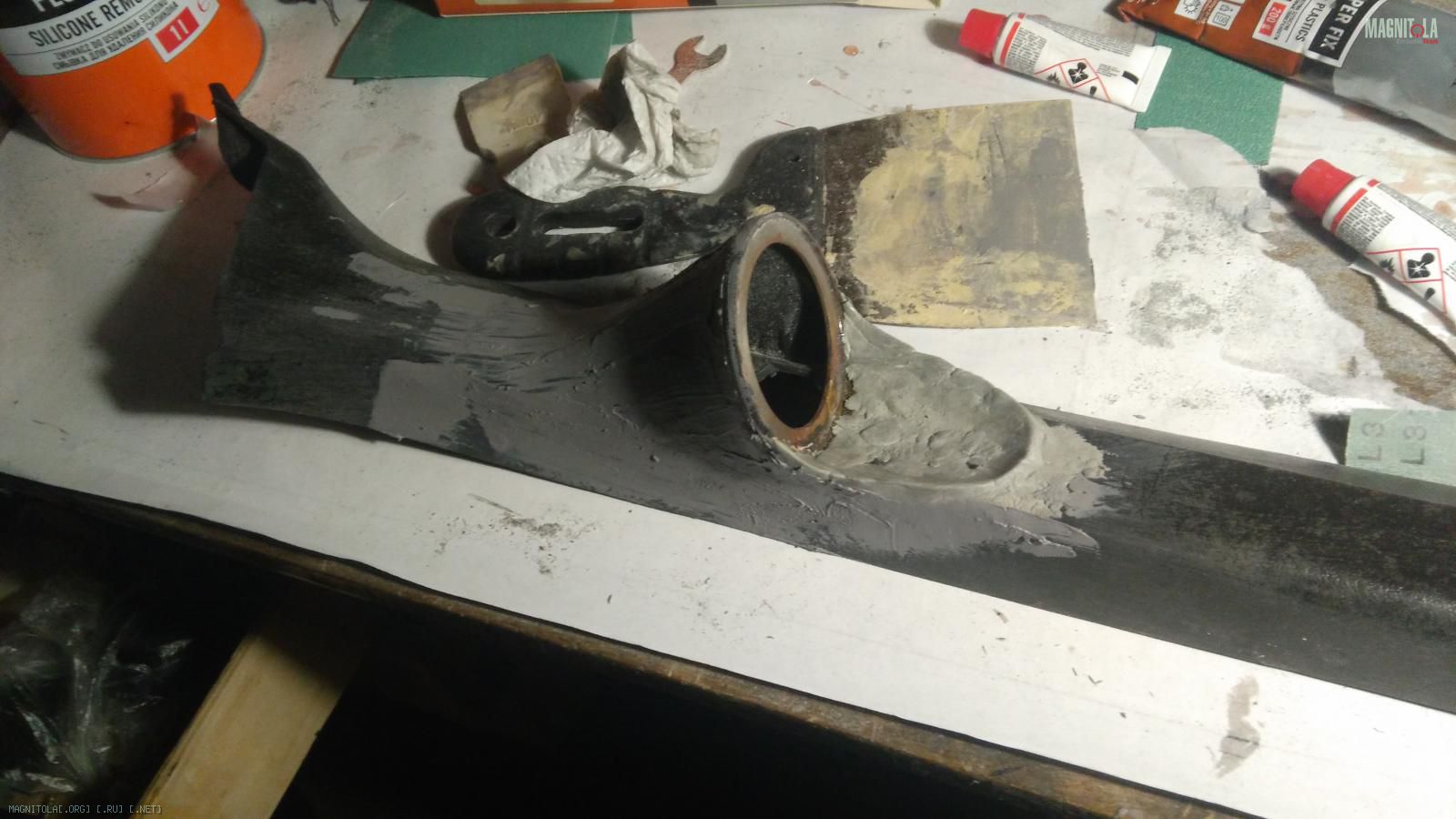

Вложение 1243272

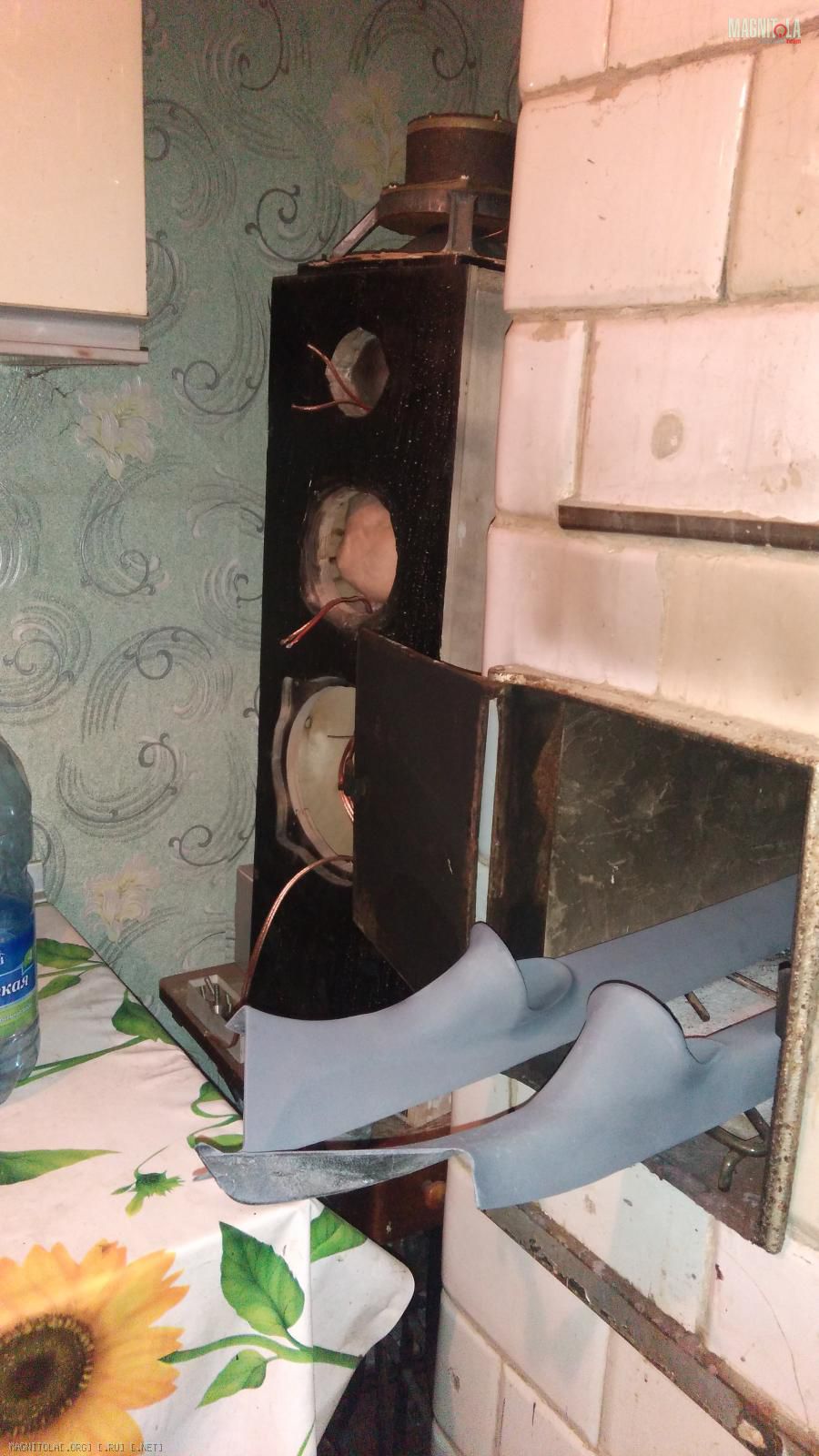

Да, в печке подсушивал )

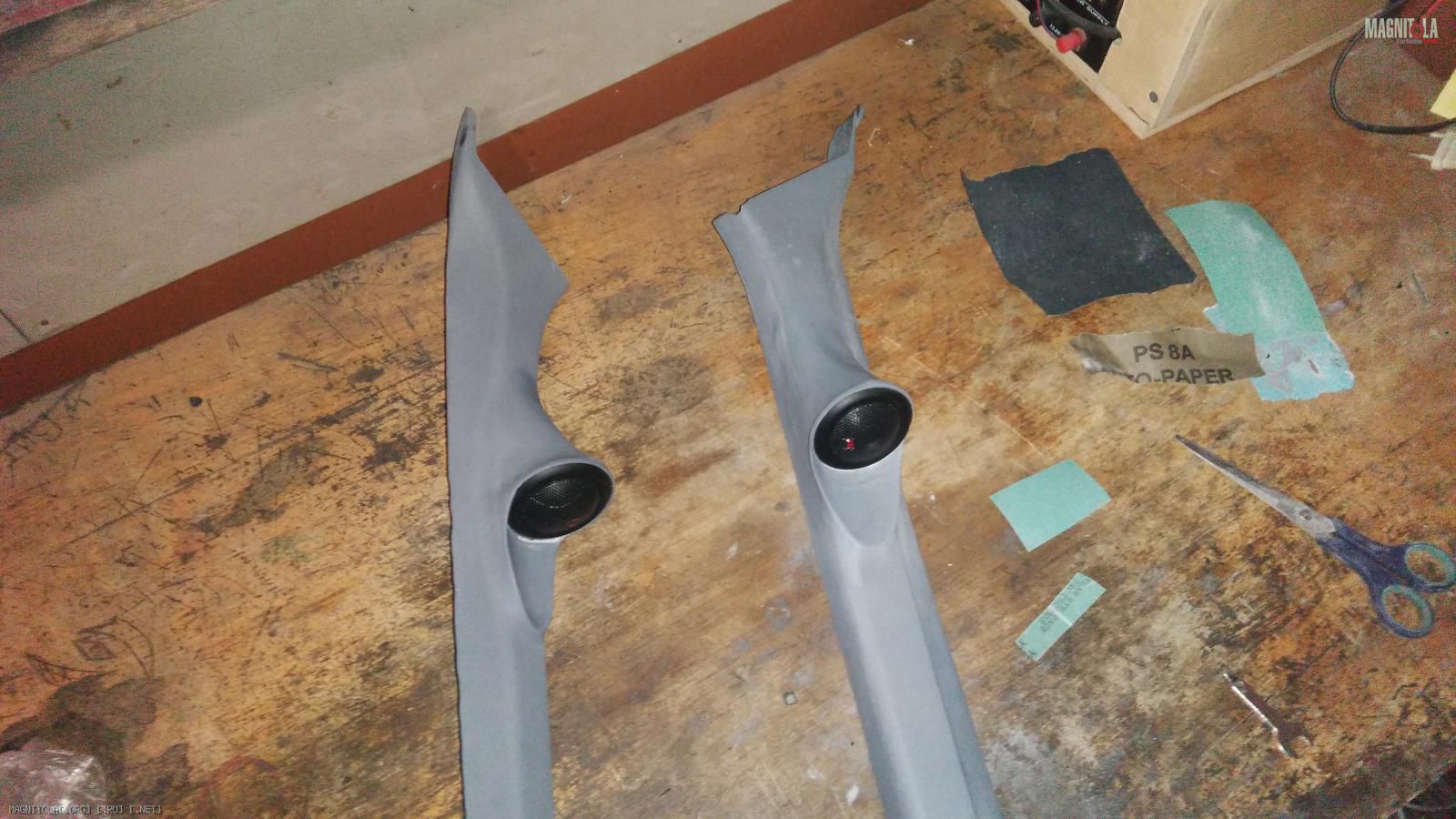

Вложение 1243278Вложение 1243276
Обтяжку делал Корейской типа алькантарой. Работать с ней легко, что тут скажешь.
Вложение 1243280

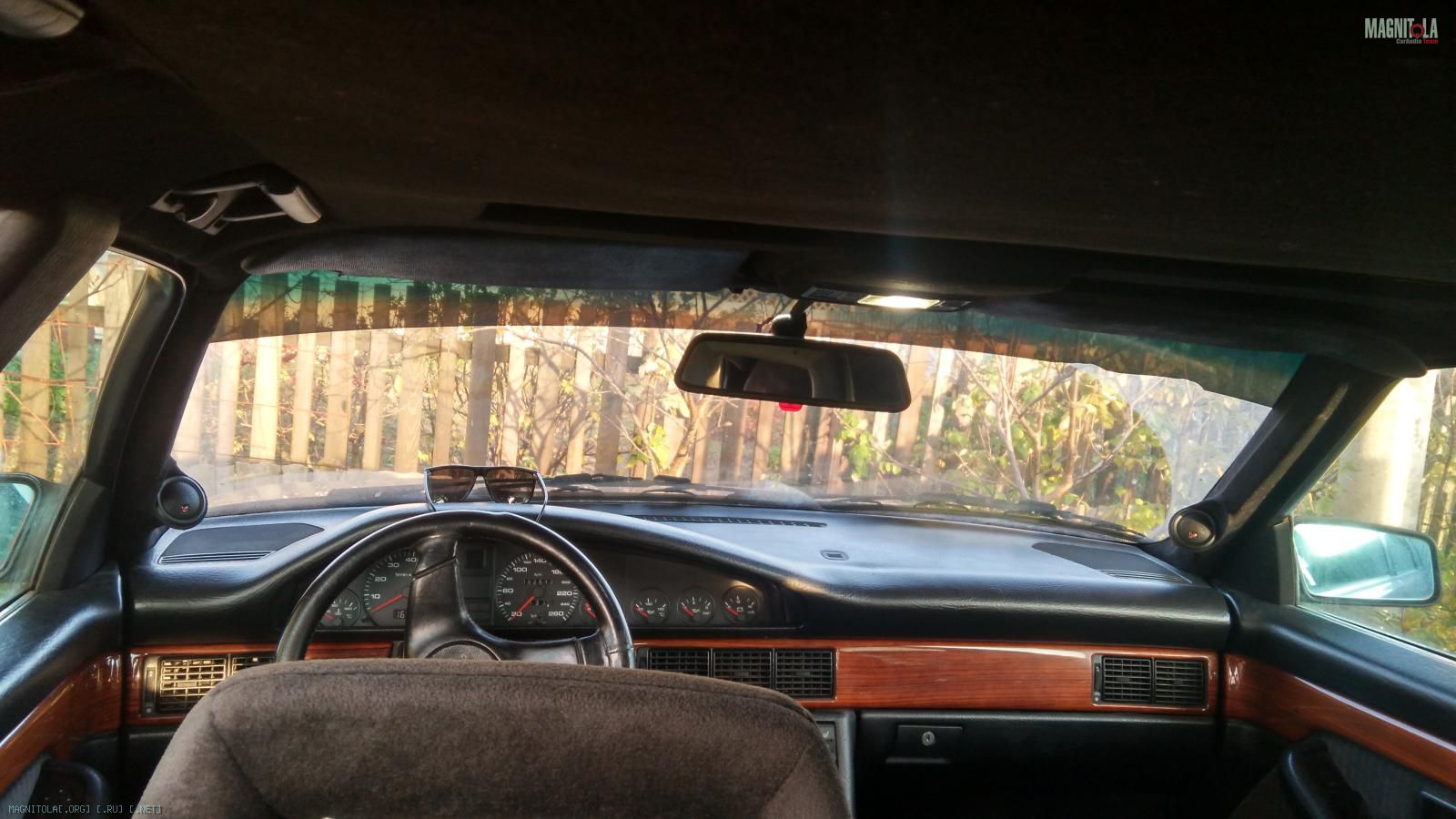

Ну и итог на машине.
Вложение 1243284Вложение 1243282Вложение 1243286

Вложение 1243288

Эх, б. . . ь, умели ж (и могли) раньше делать. . .

Современным шлексусам такой салон и не снился ))) ! . .

Дай фоток самой машины! ! ! Побольше! ! !

Цитата:

---

Сообщение от chu0037

Вложение 1243288

Эх, б. . . ь, умели ж (и могли) раньше делать. . .

Современным шлексусам такой салон и не снился ))) ! . .

Дай фоток самой машины! ! ! Побольше! ! !

---

панель то у сигарки переходная, уже…
и потолок со стойками какие то темные…. это с завода??

Цитата:

---

Сообщение от waterman

панель то у сигарки переходная, уже…
и потолок со стойками какие то темные…. это с завода??

---

Имхо с завода. Это ж немцы!
Думаю, что это-
Вложение 1243290
не перекрас.

А на свой w124, когда донор-карты искал-попадались и синие , и зелёные ))) ! . . Само-собой - чисто заводские.

Цитата:

---

Сообщение от chu0037

Имхо с завода. Это ж немцы!
Думаю, что это-
Вложение 1243290
не перекрас.

А на свой w124, когда донор-карты искал-попадались и синие , и зелёные ))) ! . . Само-собой - чисто заводские.

---

да фиг с ним с салоном,,, потолок темный, или так сфотано,,, это ща даже редкость если с завода

Цитата:

---

Сообщение от chu0037

Вложение 1243288
Дай фоток самой машины! ! ! Побольше! ! !

---

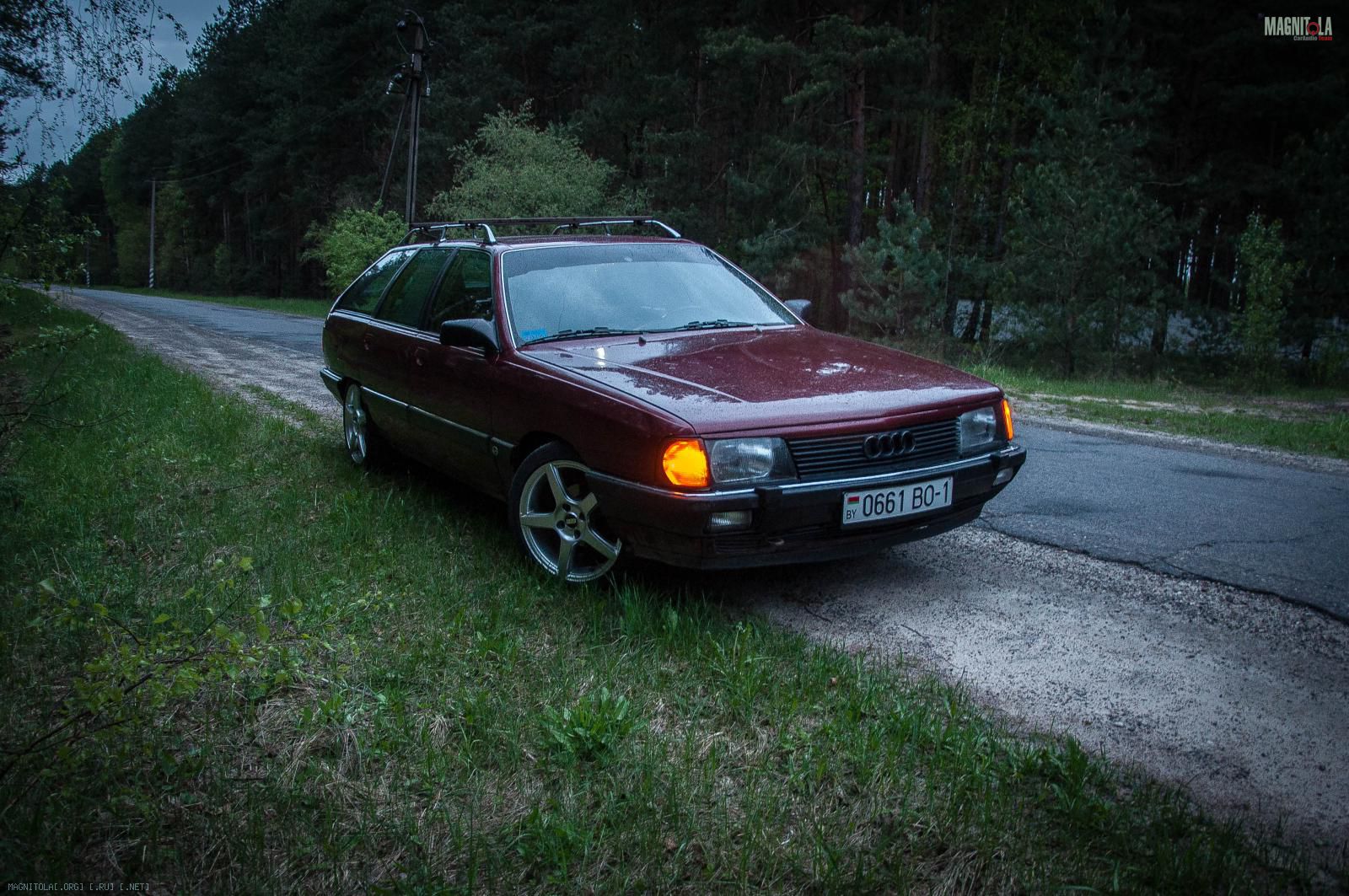

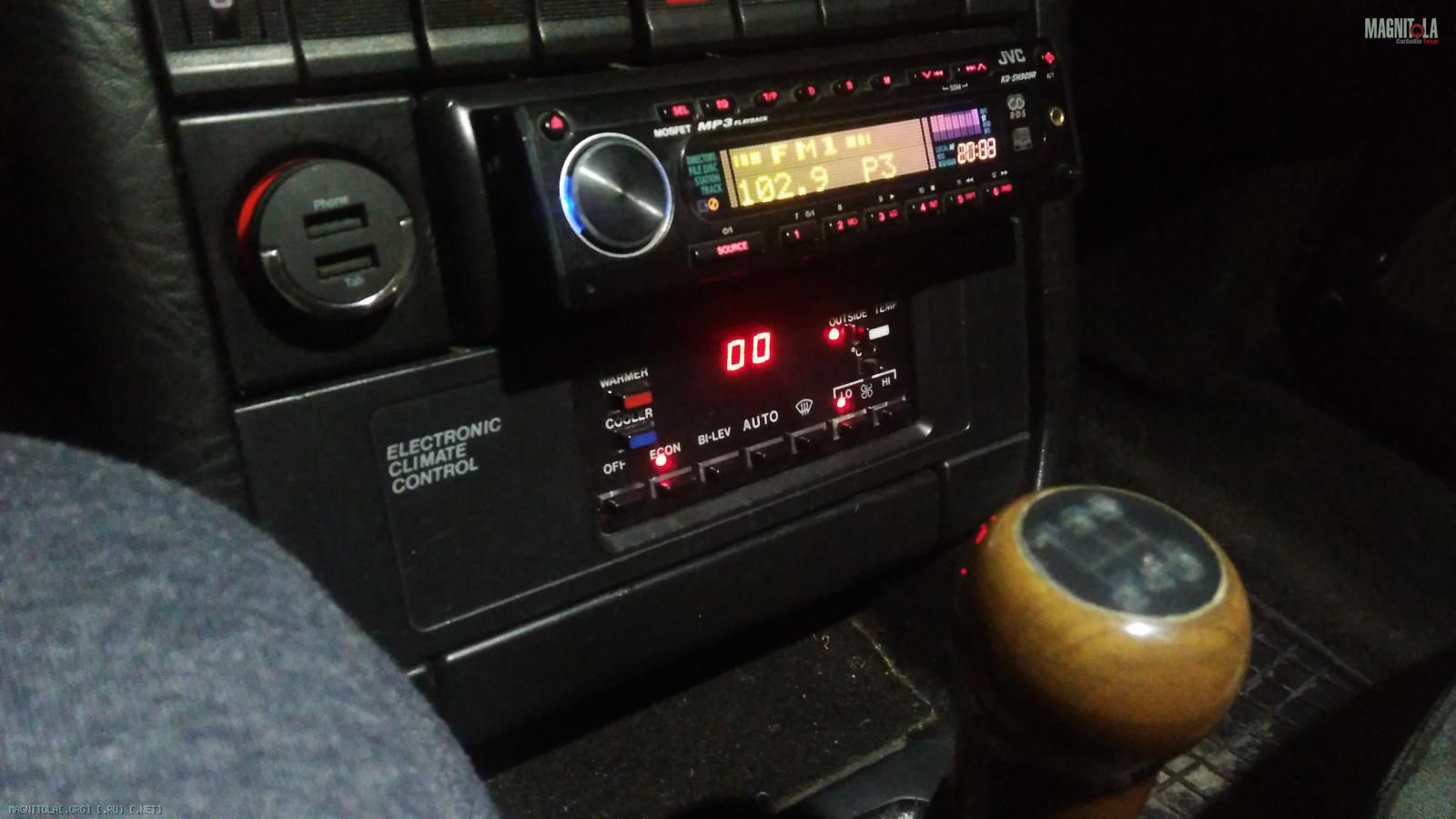

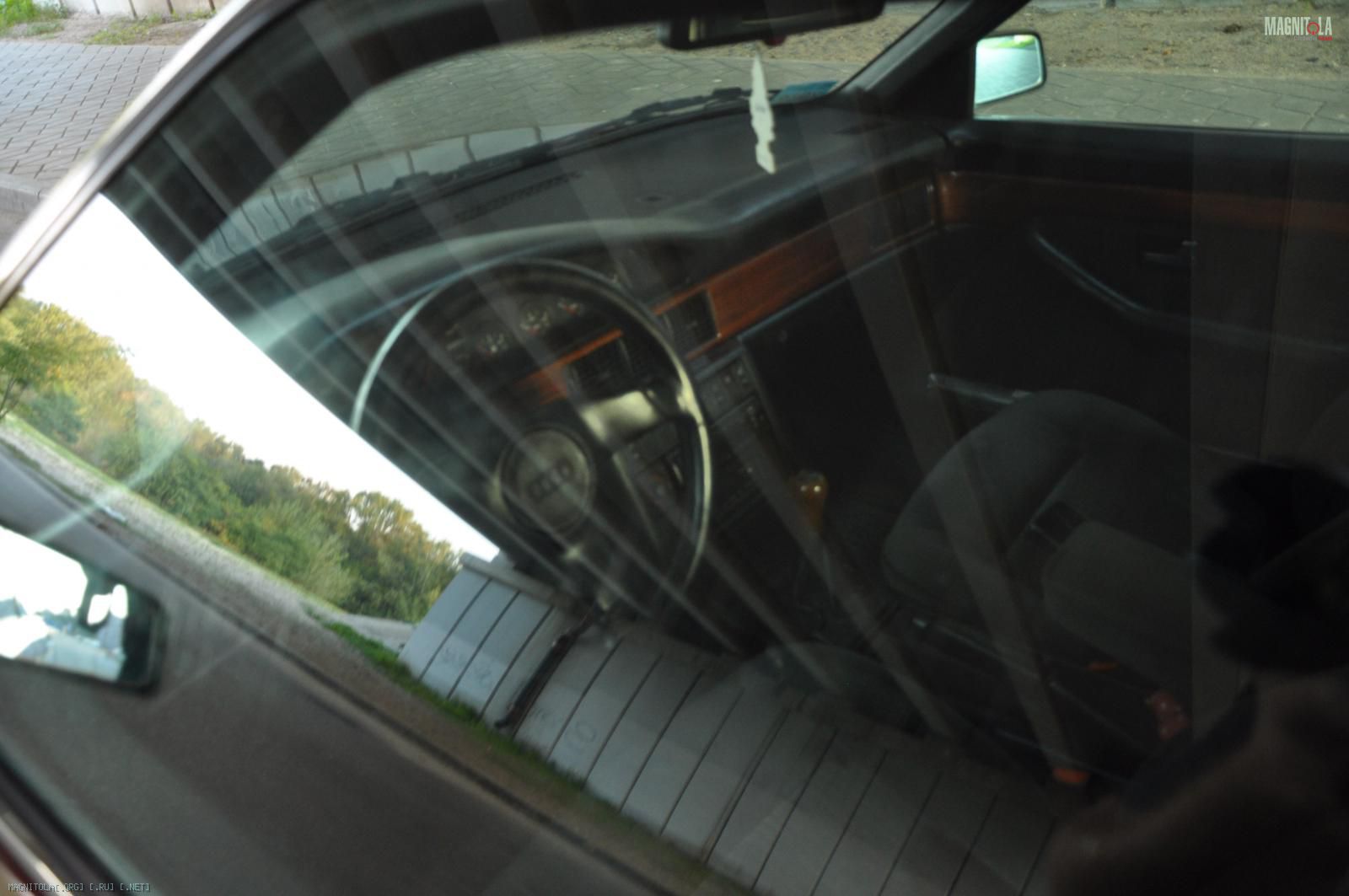

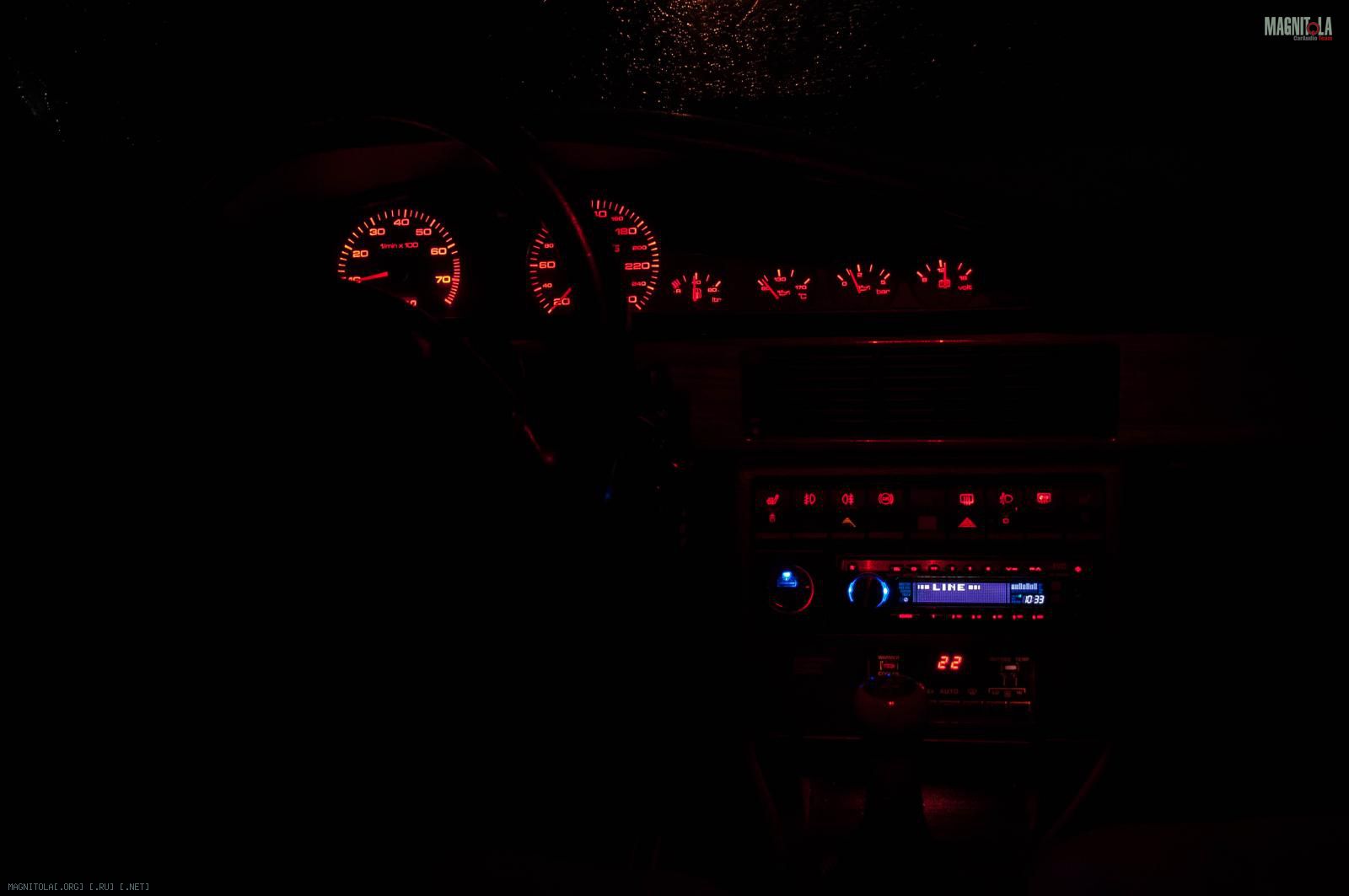

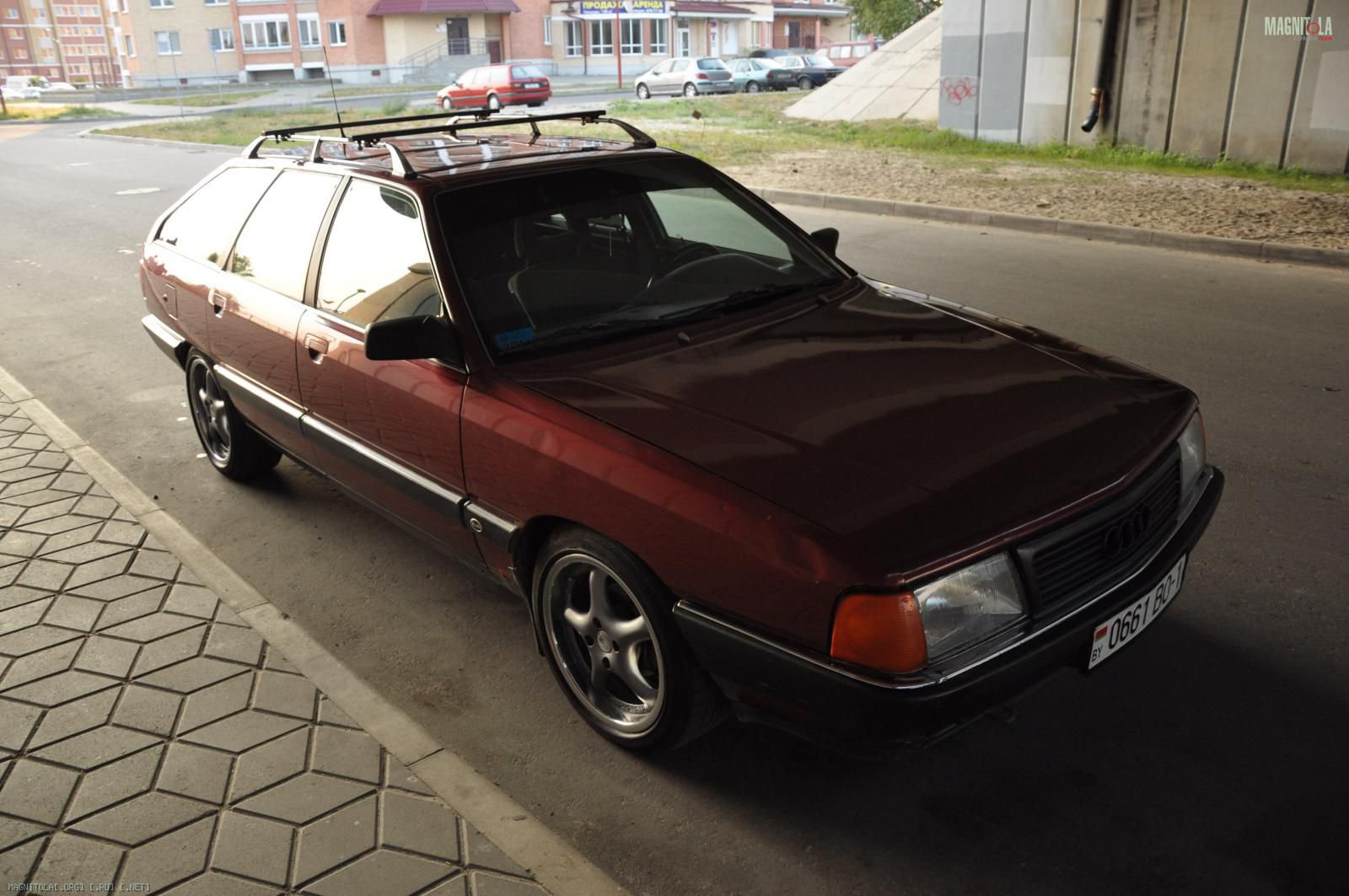

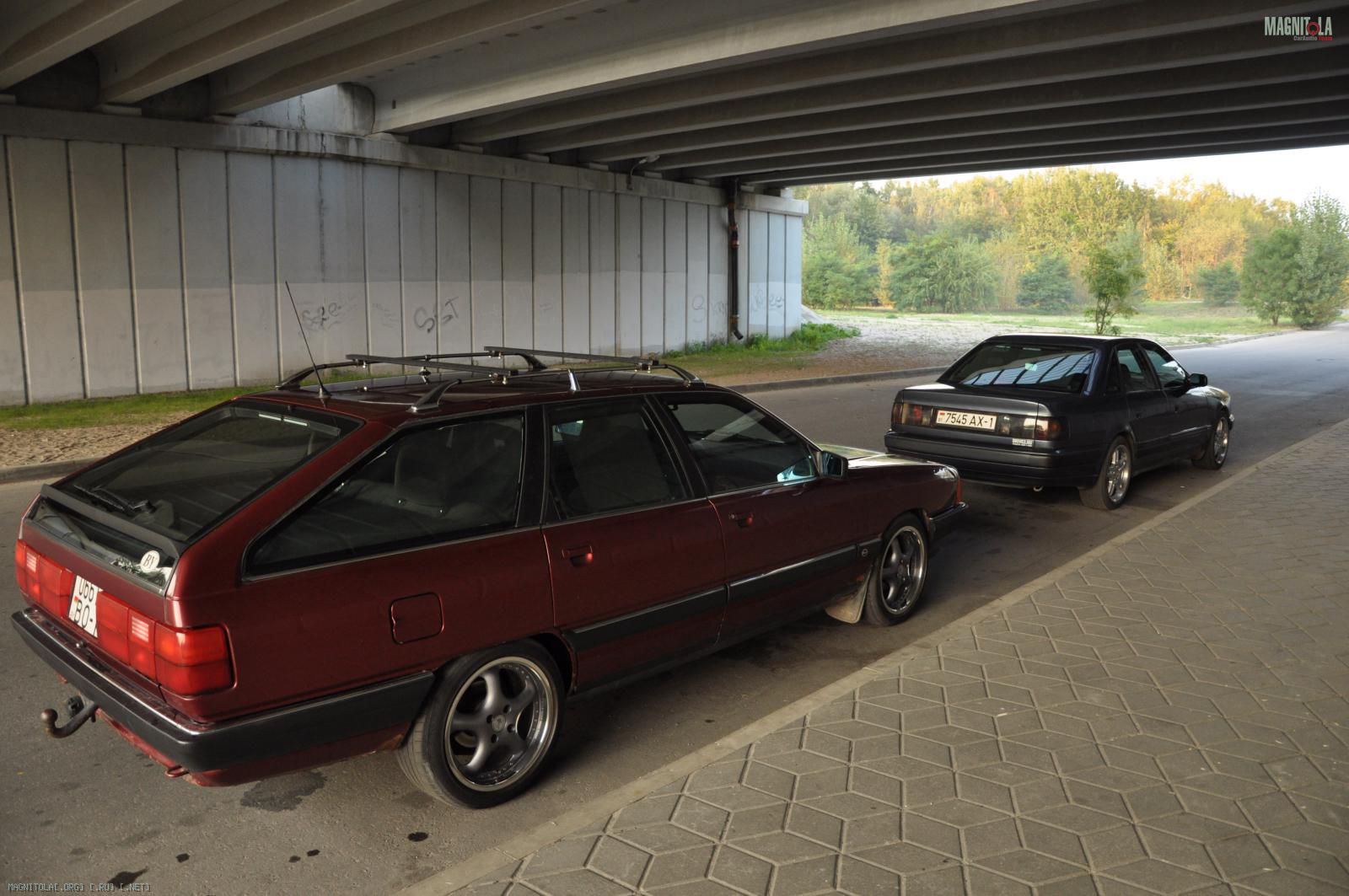

По этому и осталась она у меня ) купил как под###ник за 1000$, а она оказалась очень живой.
Вложение 1243294Вложение 1243296Вложение 1243298Вложение 1243300Вложение 1243302Вложение 1243304Вложение 1243310Вложение 1243308

Цитата:

---

Сообщение от waterman

да фиг с ним с салоном,,, потолок темный, или так сфотано,,, это ща даже редкость если с завода

---

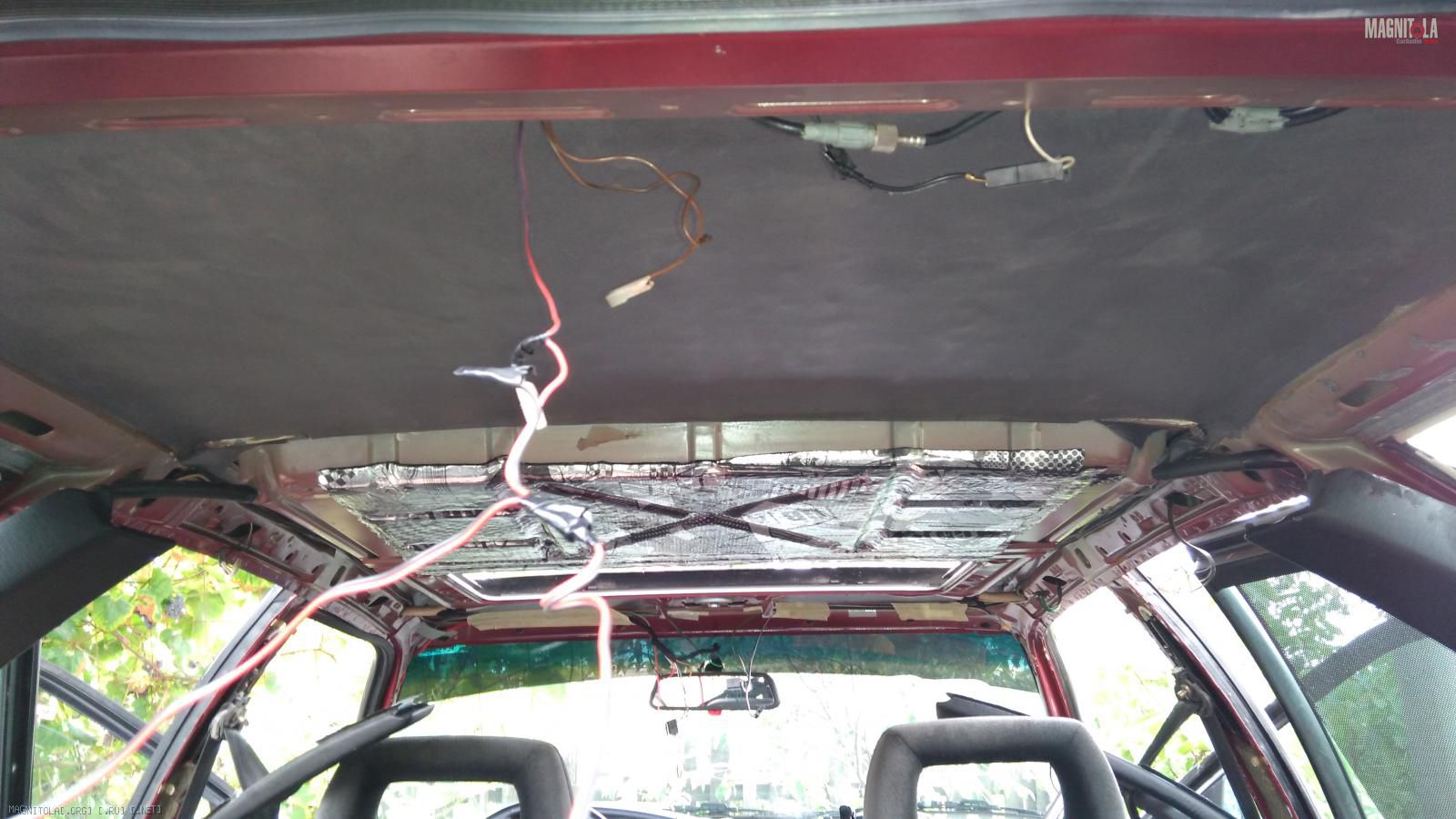

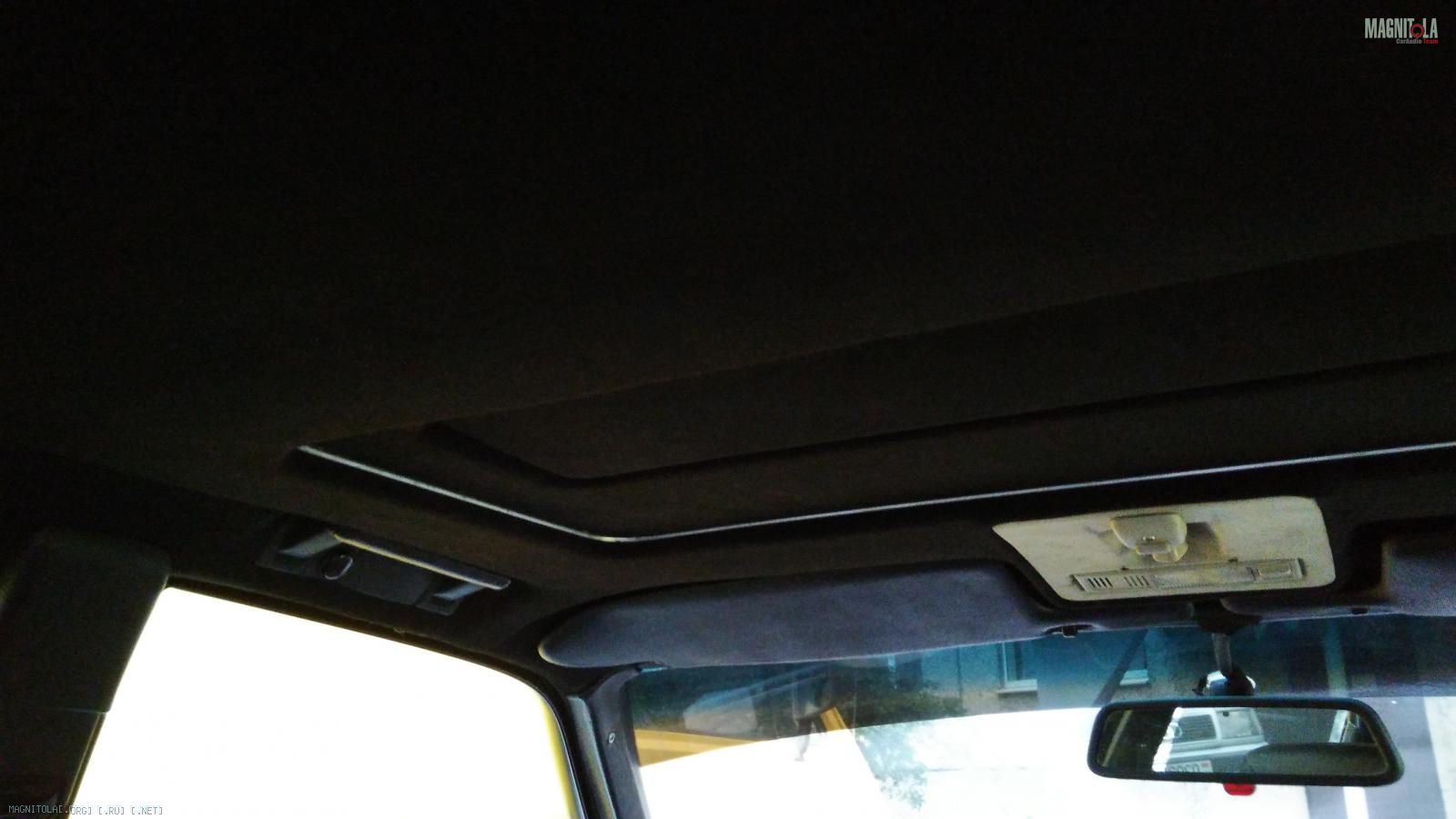

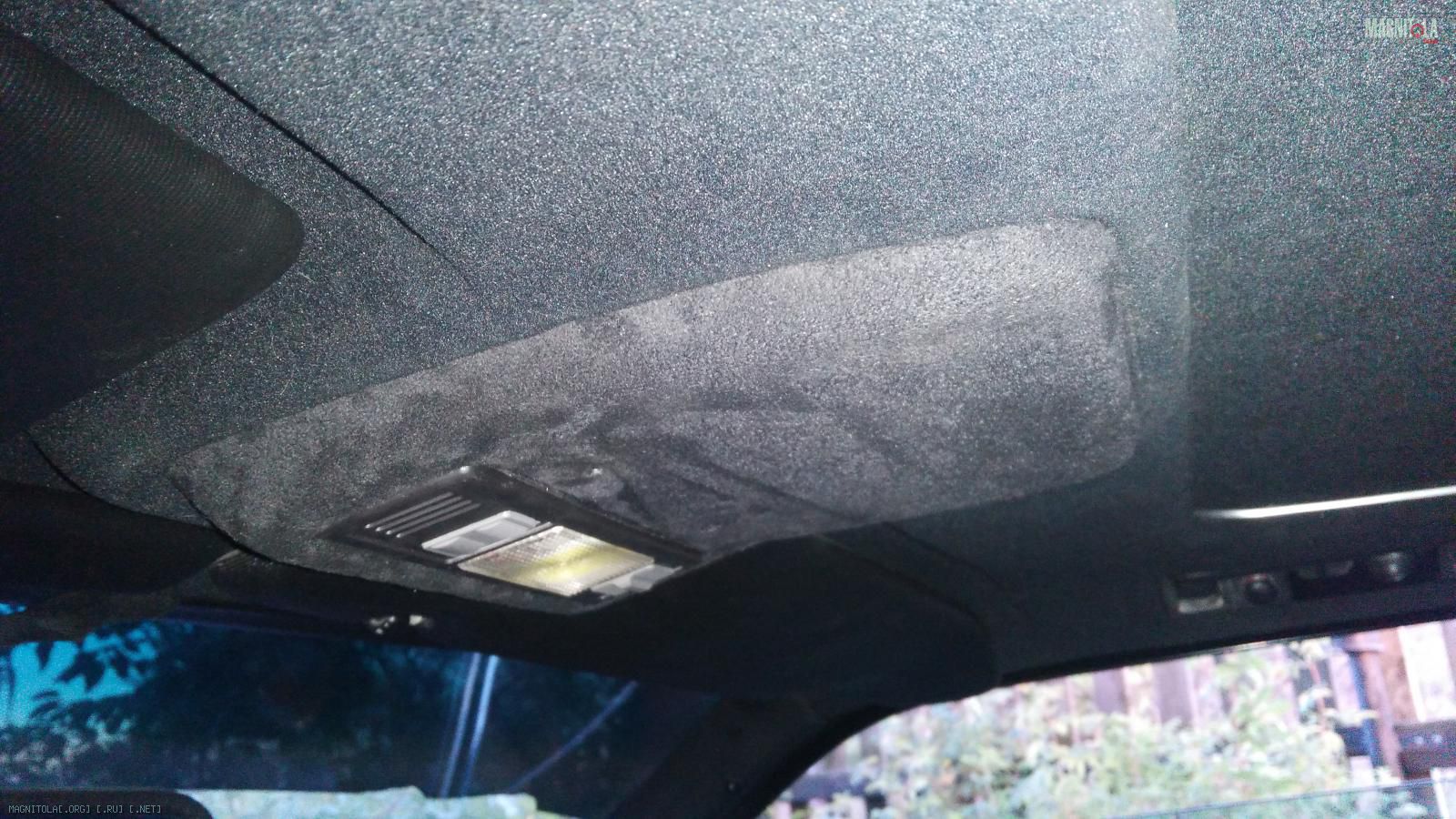

Потолок делал сам, параллельно шумил крышу. Ставил электропривод люка и ещё кучу всего. У ауди с завода все потолки были светлыми. у соток, я имею ввиду.
Вложение 1243312Вложение 1243314Вложение 1243316

Цитата:

---

Сообщение от Седов

Потолок делал сам, параллельно шумил крышу. Ставил электропривод люка и ещё кучу всего. У ауди с завода все потолки были светлыми. у соток, я имею ввиду.
Вложение 1243312Вложение 1243314Вложение 1243316

---

теперь вижу,,,

Про обшивы для акустики..Поищи от V8 там в нижнем углу уже под дин 6.5 уже готовое исполнение и обшивы в коже..на редких велюр видел..у самого салон рекаровский т.синий от V8 стоял..Панель от неё не думай и проводку (совсем другая)..за то деревянные вставки корень ореха вот это дело..эти машины сейчас не имеют внимания и отдают их за копейки..у знакомого капот от V8 и передний бампер немцами был установлен на двухсотки с дв 3Б..Это ещё в 96 году.У самого первая была в 1995 году с салоном т.синим велюре..Панель у меня до 260 км/ч была тоже полная..Вижу что не полноприводная,а то бы пятидырковые колёса стояли..Ещё могу наколочку дать насчёт коробки(для быстрой езды)от 45 кузова с дв 2 (101-115л/с)литра только у них 2 варианта шрузов..но скорость более 220 точно будет..

Цитата:

---

Сообщение от Димитрий-Донской

V8 там в нижнем углу уже под дин 6.5

---

там дины 12 см в диаметре и своём коробочке, проходил уже. И их не только на фау ставили, за доп плату они могли быть в любой машине, но редкость это, соглашусь.

Цитата:

---

Сообщение от Димитрий-Донской

Панель от неё не думай и проводку

---

Эт тож знаю, разбирал таковую на органы.

Цитата:

---

Сообщение от Димитрий-Донской

Вижу что не полноприводная,а то бы пятидырковые колёса стояли.

---

Не факт, кватры и на 4 болта были ) Но эта переднеприводная. зимы у нас стало мало.

Цитата:

---

Сообщение от Димитрий-Донской

.Ещё могу наколочку дать насчёт коробки(для быстрой езды)от 45 кузова с дв 2 (101-115л/с)литра только у них 2 варианта шрузов..но скорость более 220 точно будет..

---

Мне этого не нужно, старый я для этого ) я лучше 6-ступенчатую поставлю.

Серединки.

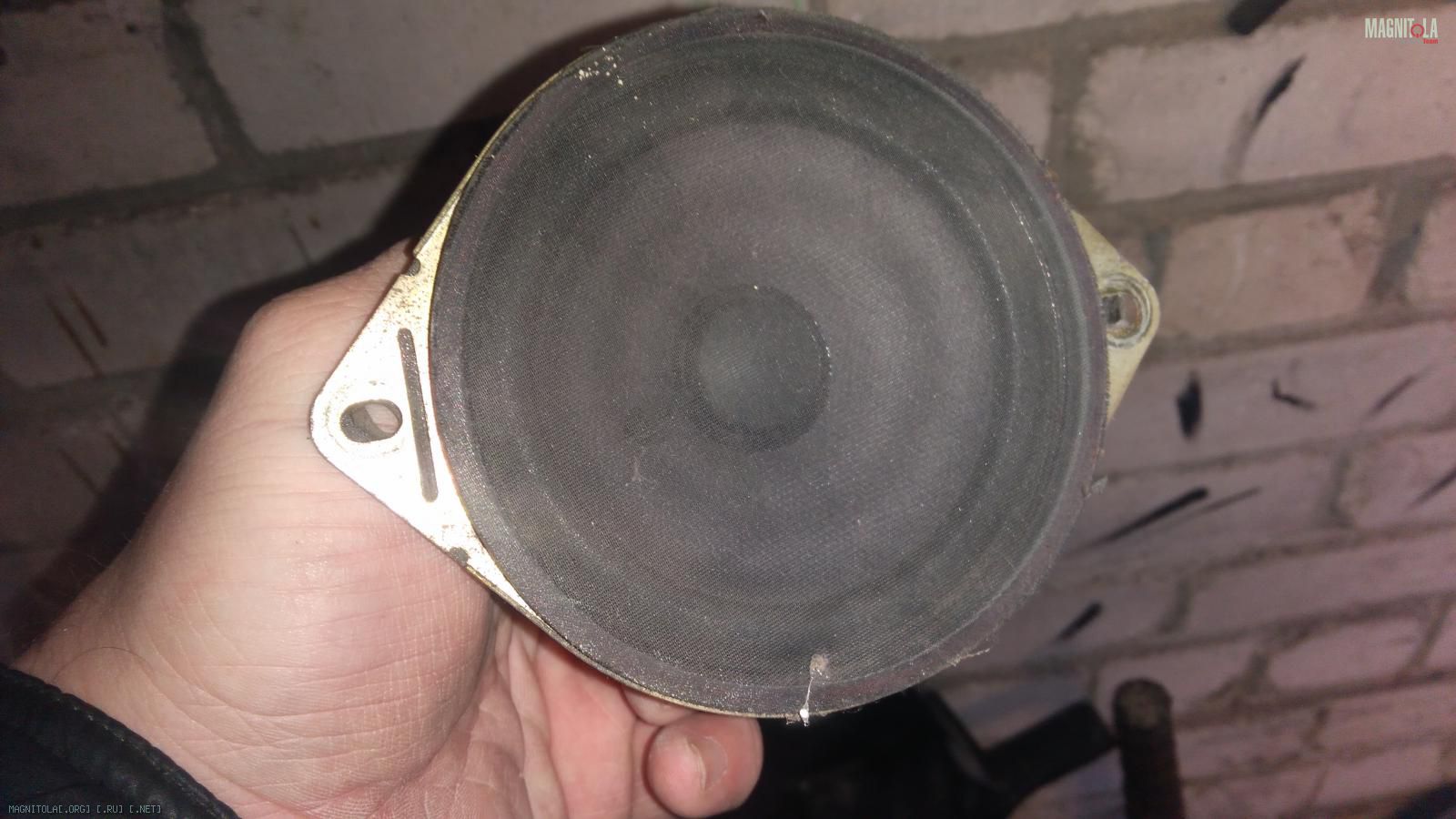

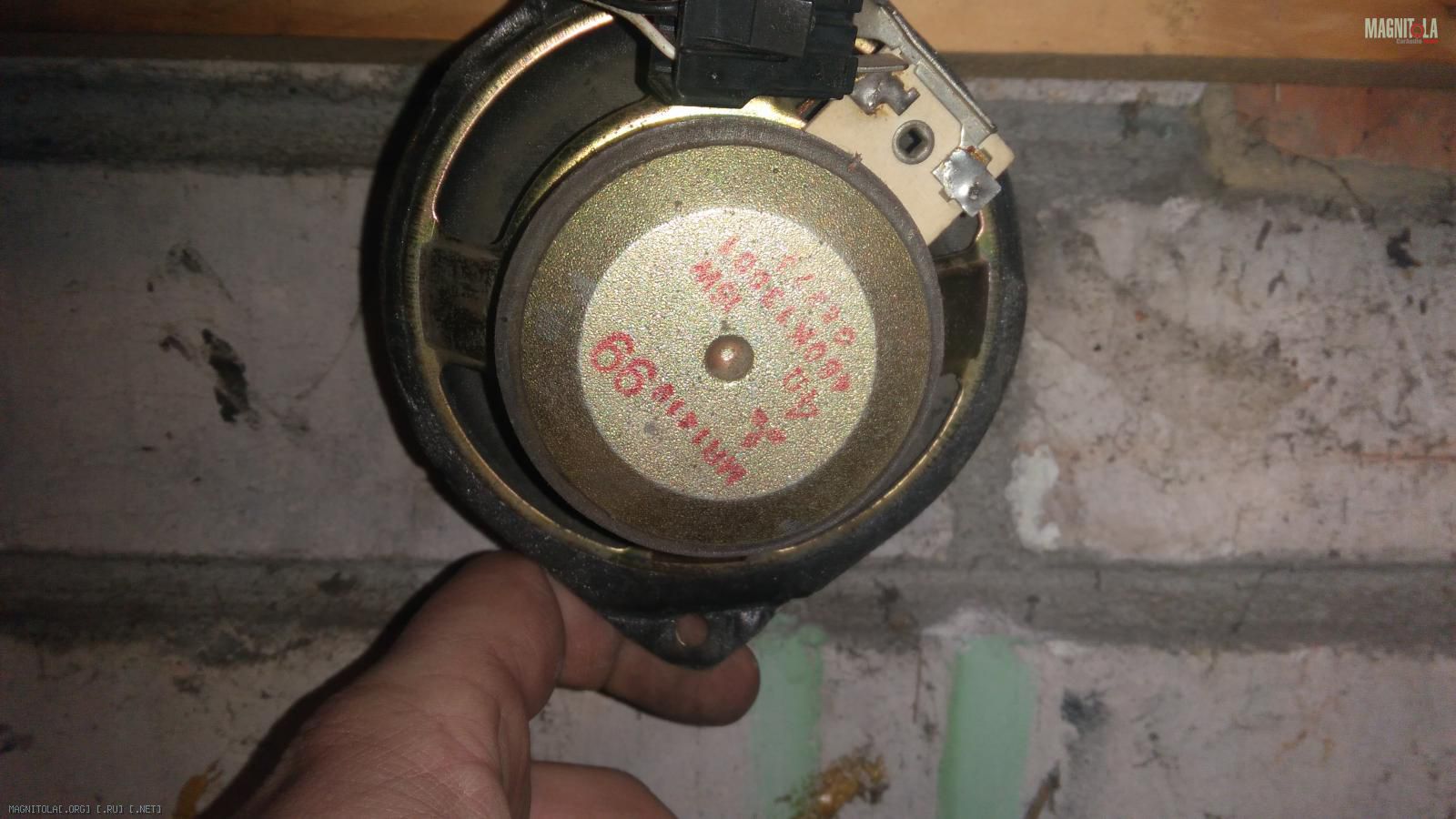

Расскажу за них ) Друг мой, настоятельно рекомендовал мне запилить трёшку, добавив в систему сч динамик, на основе моих Morel Tempo 6? мотивируя это тем, что серединки будет намного больше. Но мы же строим бюджетку... , а любая отдельнопродающаяся серединка, стоит нормальной кассы. Начался подбор претендентов, ну как подбор, бюджет...
Вложение 1243402Вложение 1243404

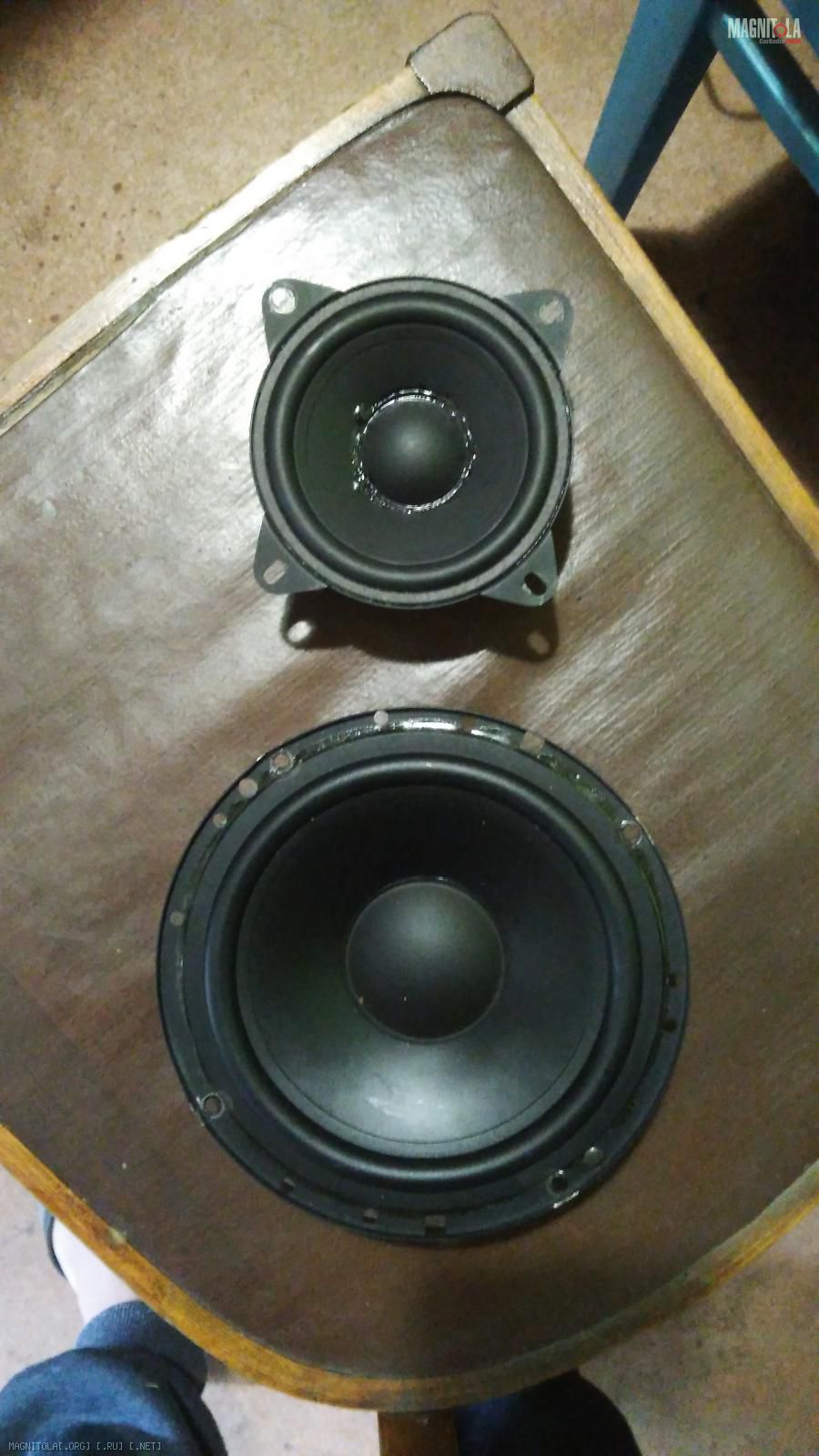

Рассматривались динамики и Ауди оригинал, из комплекта Бозе, и даже митсубиси оригинал, но тот, кто сподвиг меня на сие, сам и решил проблему с поиском. Задарил мне хрустящие от песка в катухе Morel Tempo Coax 4, предварительно отчленив от них высокочастотники... Я отдал дины гуру ремонта всея и всего, что касается автозвука в моём городе.

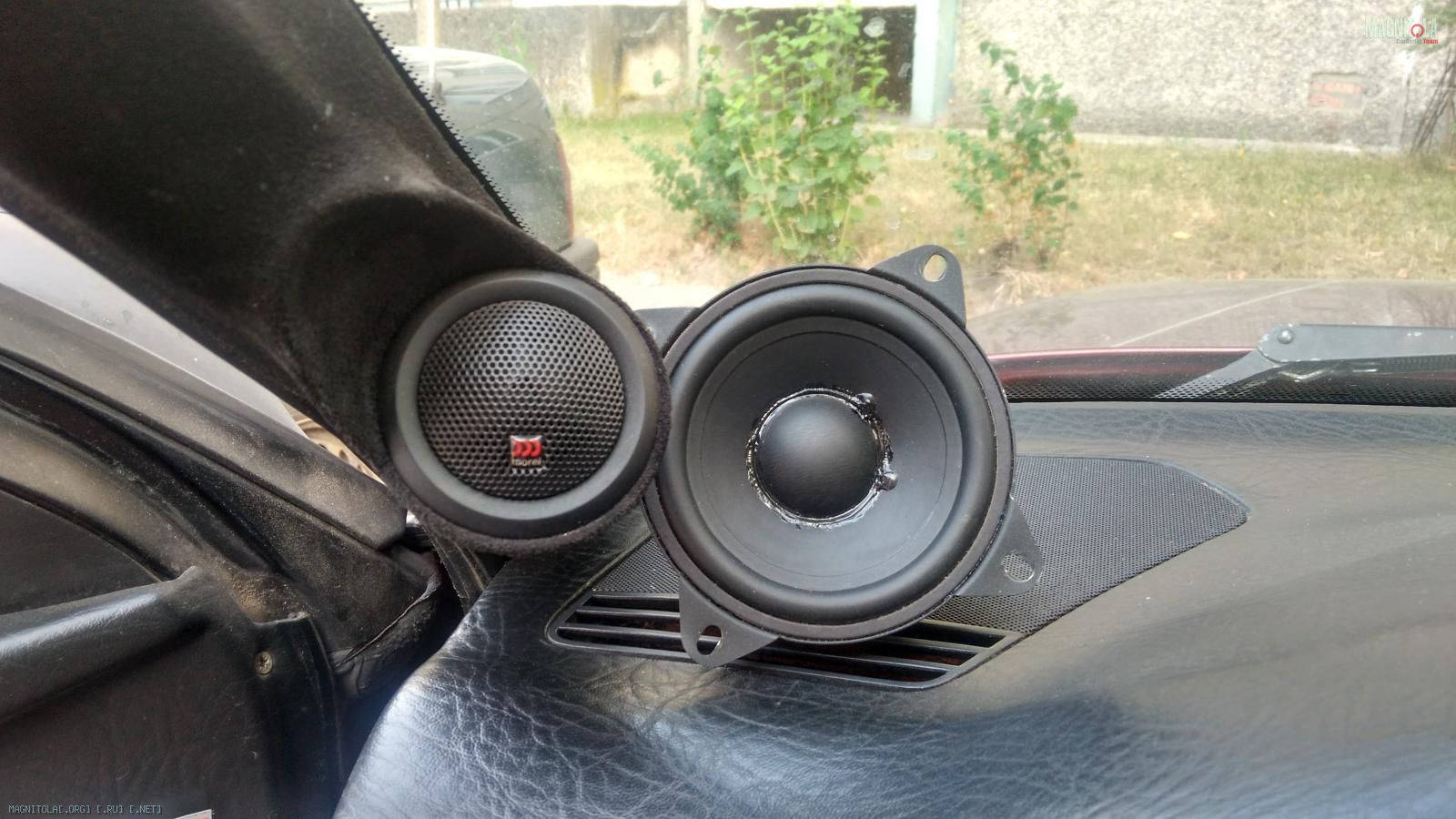

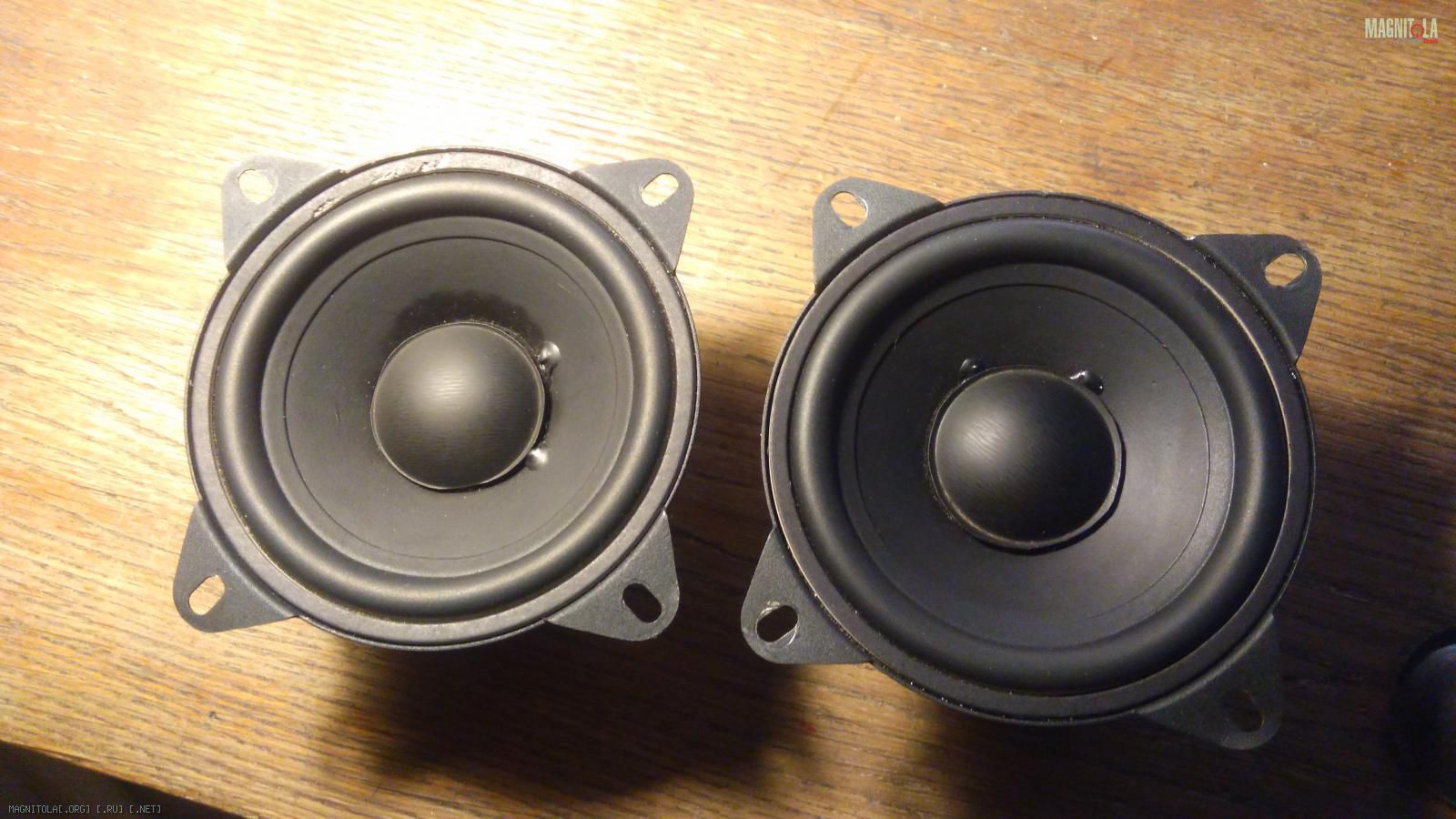

Вышло так.
Вложение 1243412Вложение 1243408Вложение 1243406

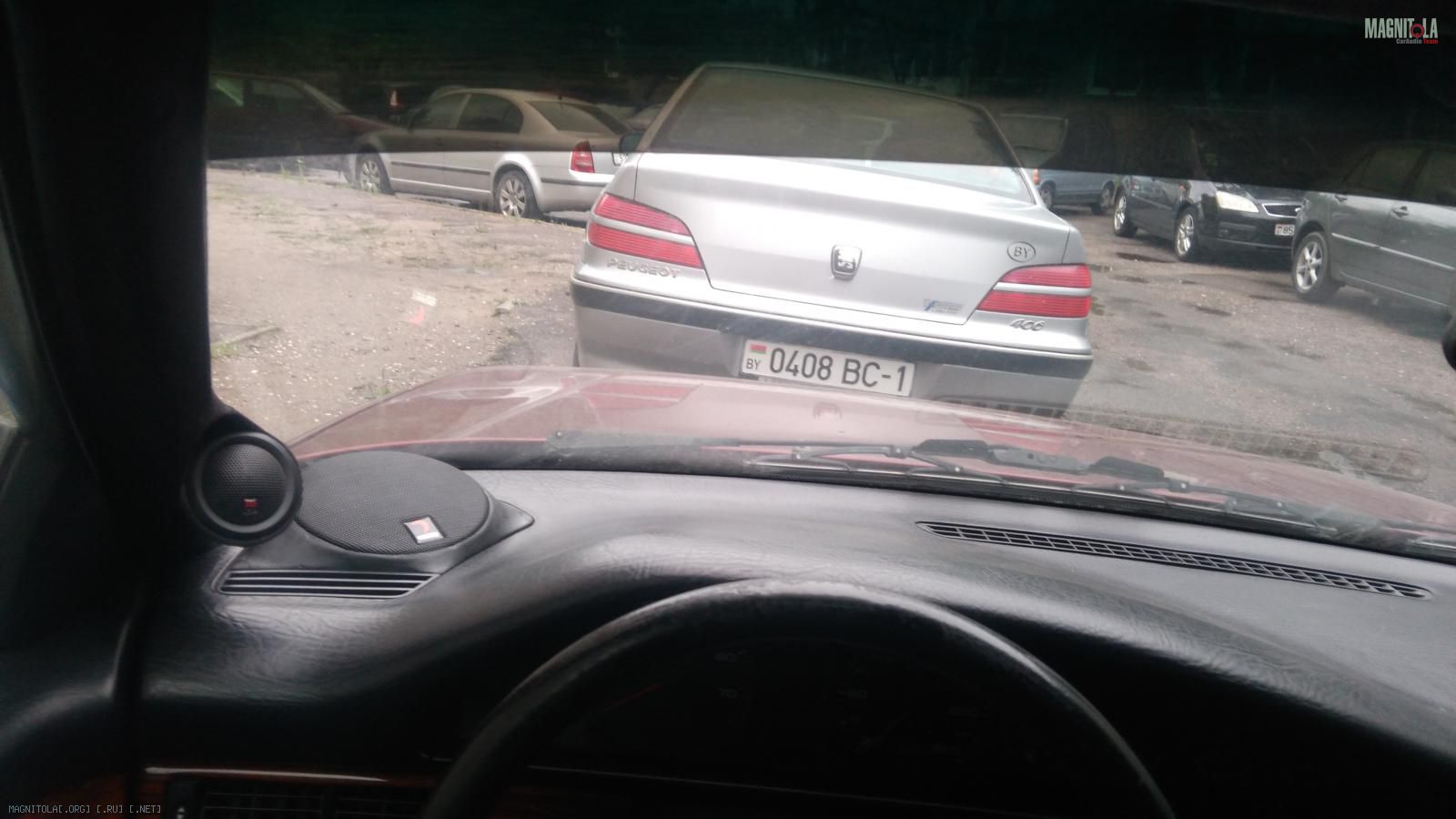

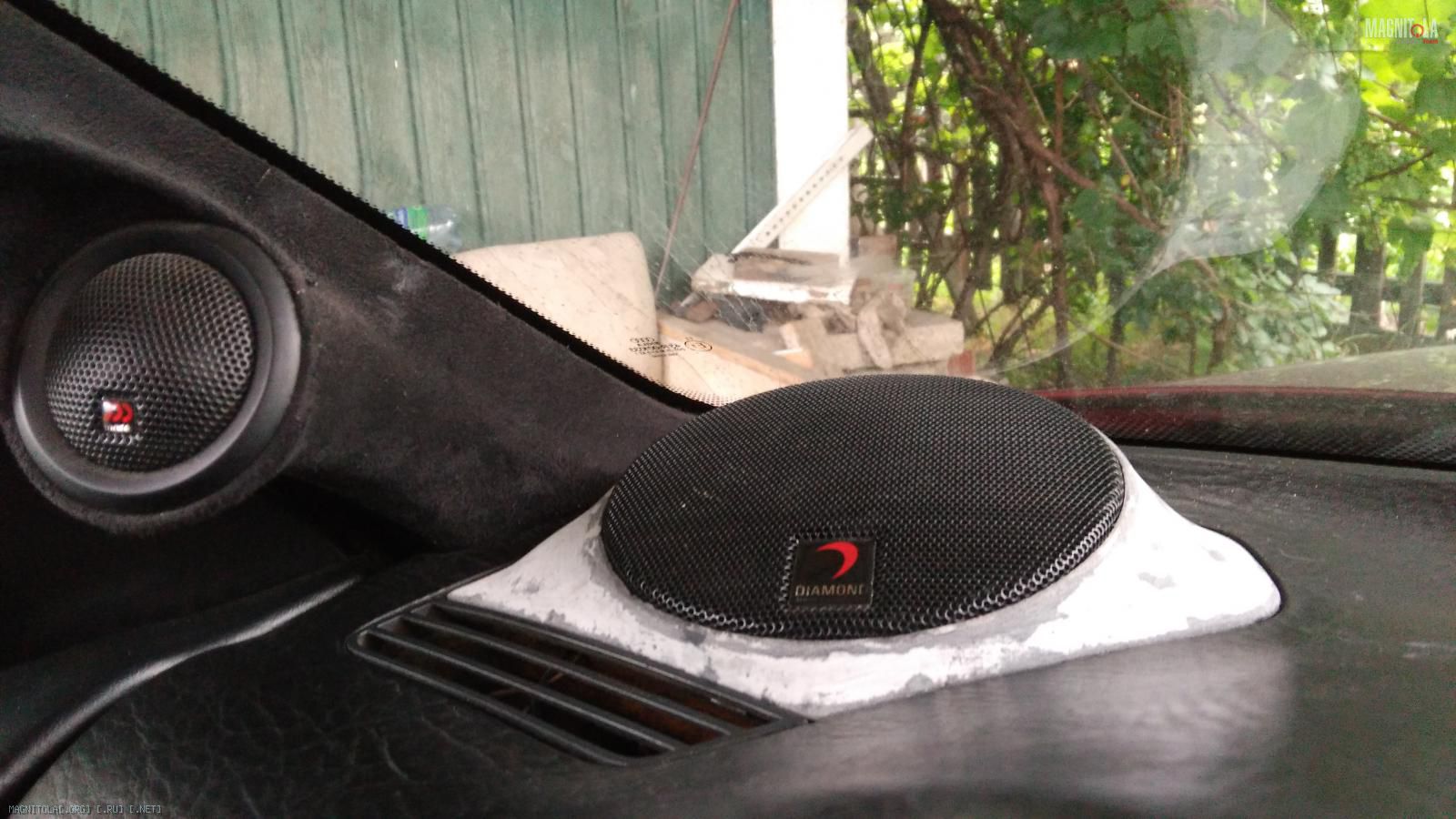

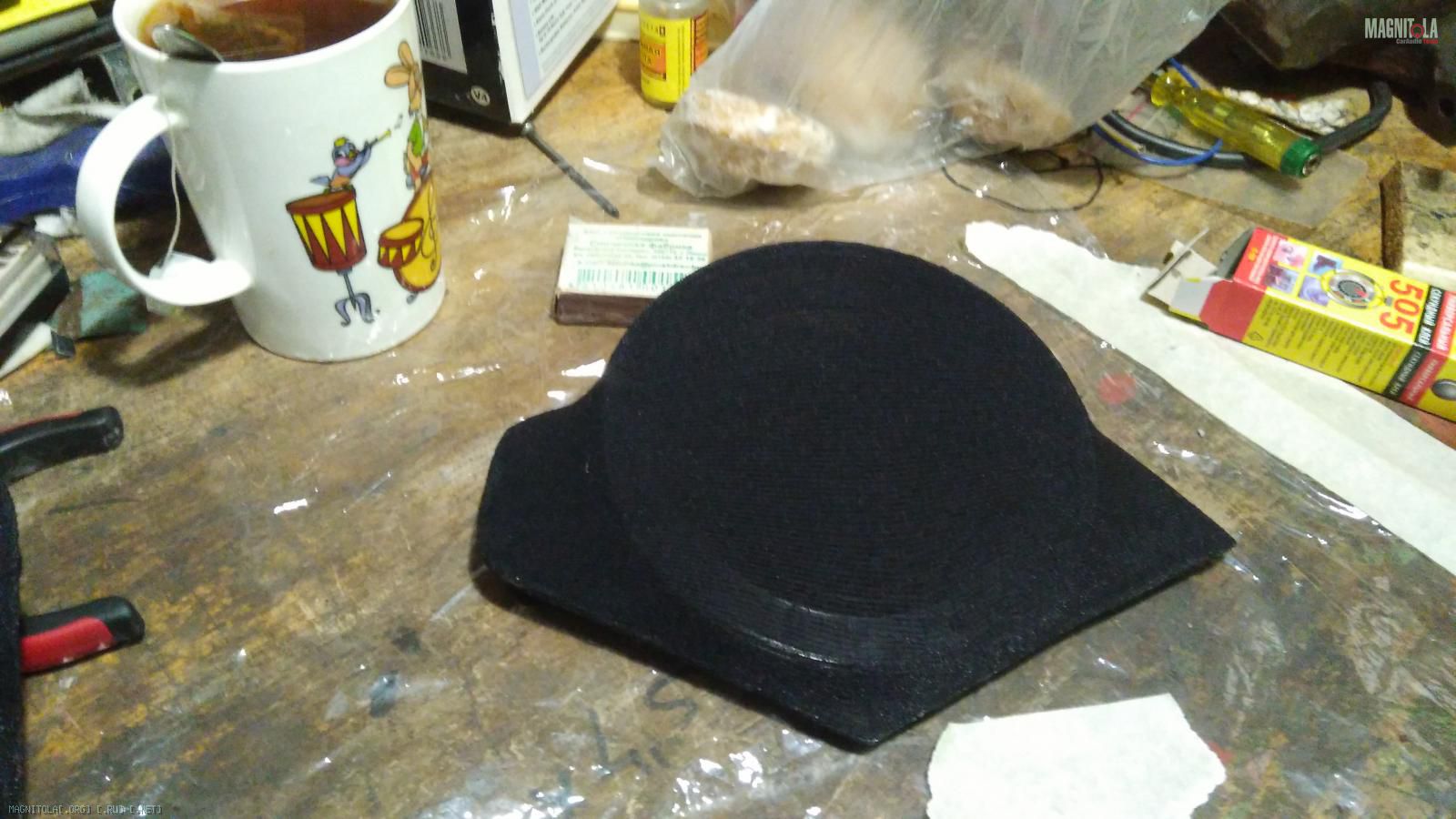

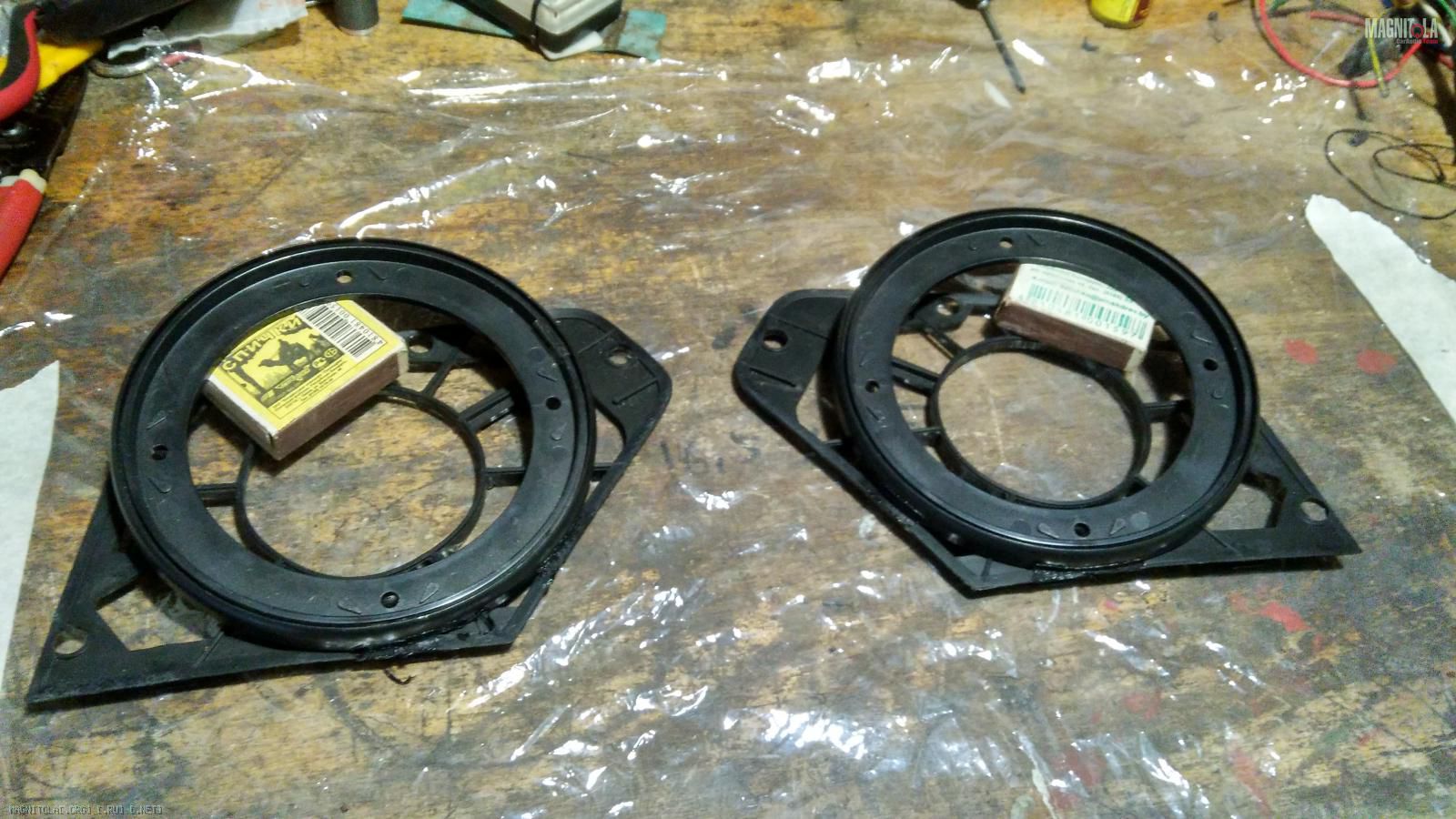

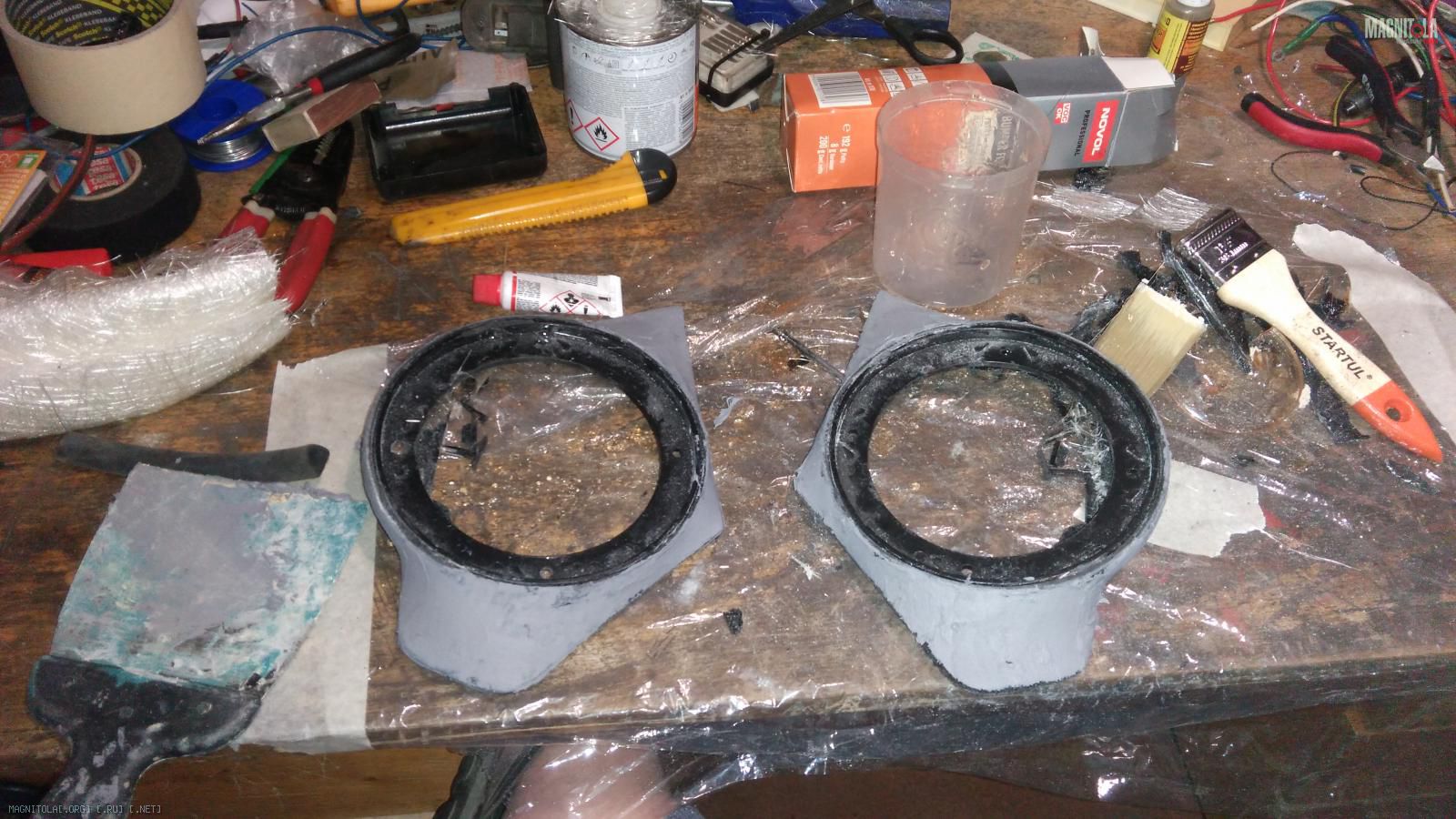

Остался вопрос с их установкой, собрал по мастерской всё, что попало в руки и за несколько часов сваял сие.
Вложение 1243430Вложение 1243418Вложение 1243416Вложение 1243414Вложение 1243432

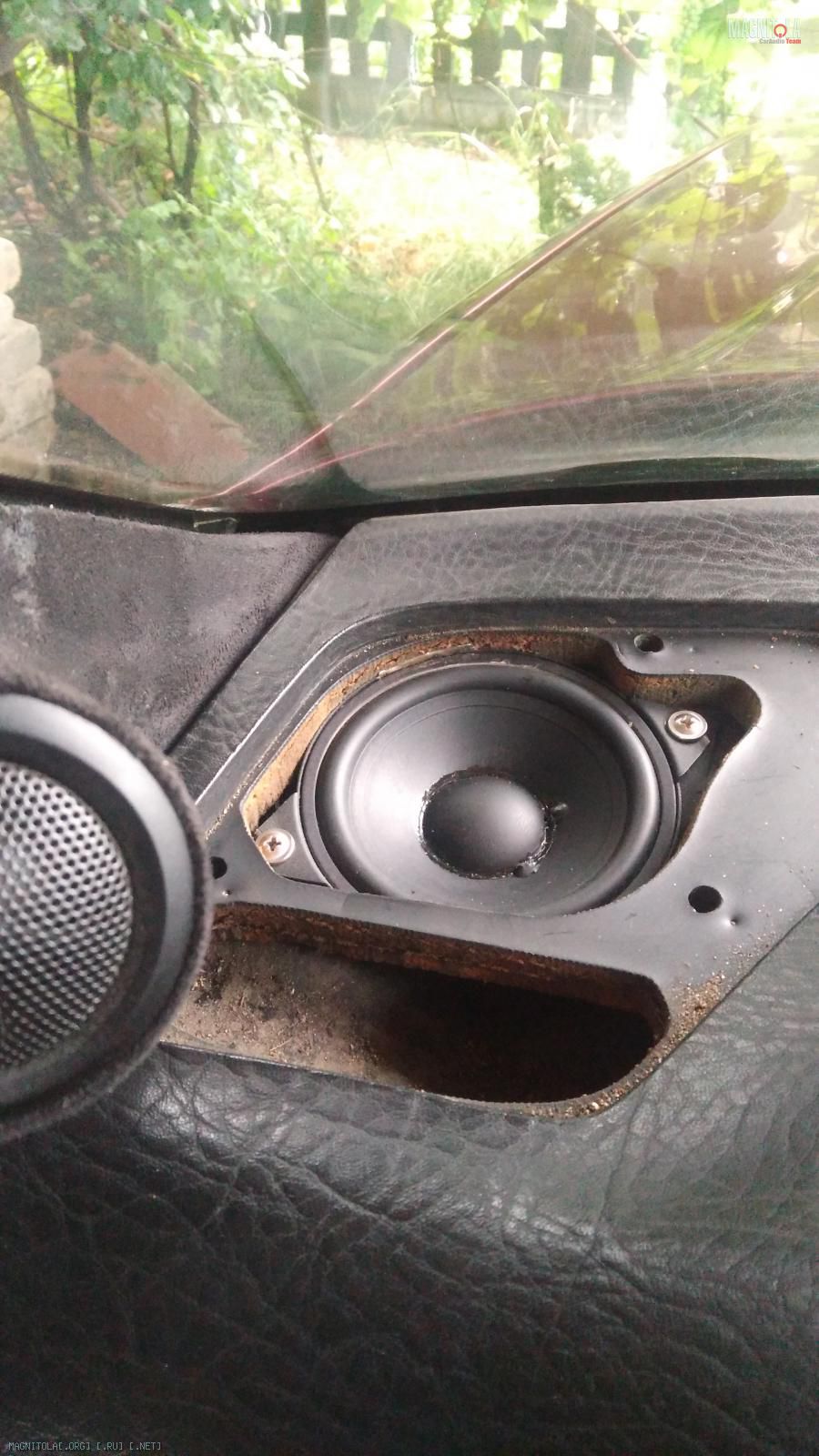

И как то мне не понравилось... как оно заиграло, решил оставить серединки пока в штатном месте.
Вложение 1243428
Так, мне показалось гораздо гармоничнее и по виду и по звуку. Возможно, когда соберу всю систему в кучу, сделаю объёмы под них.

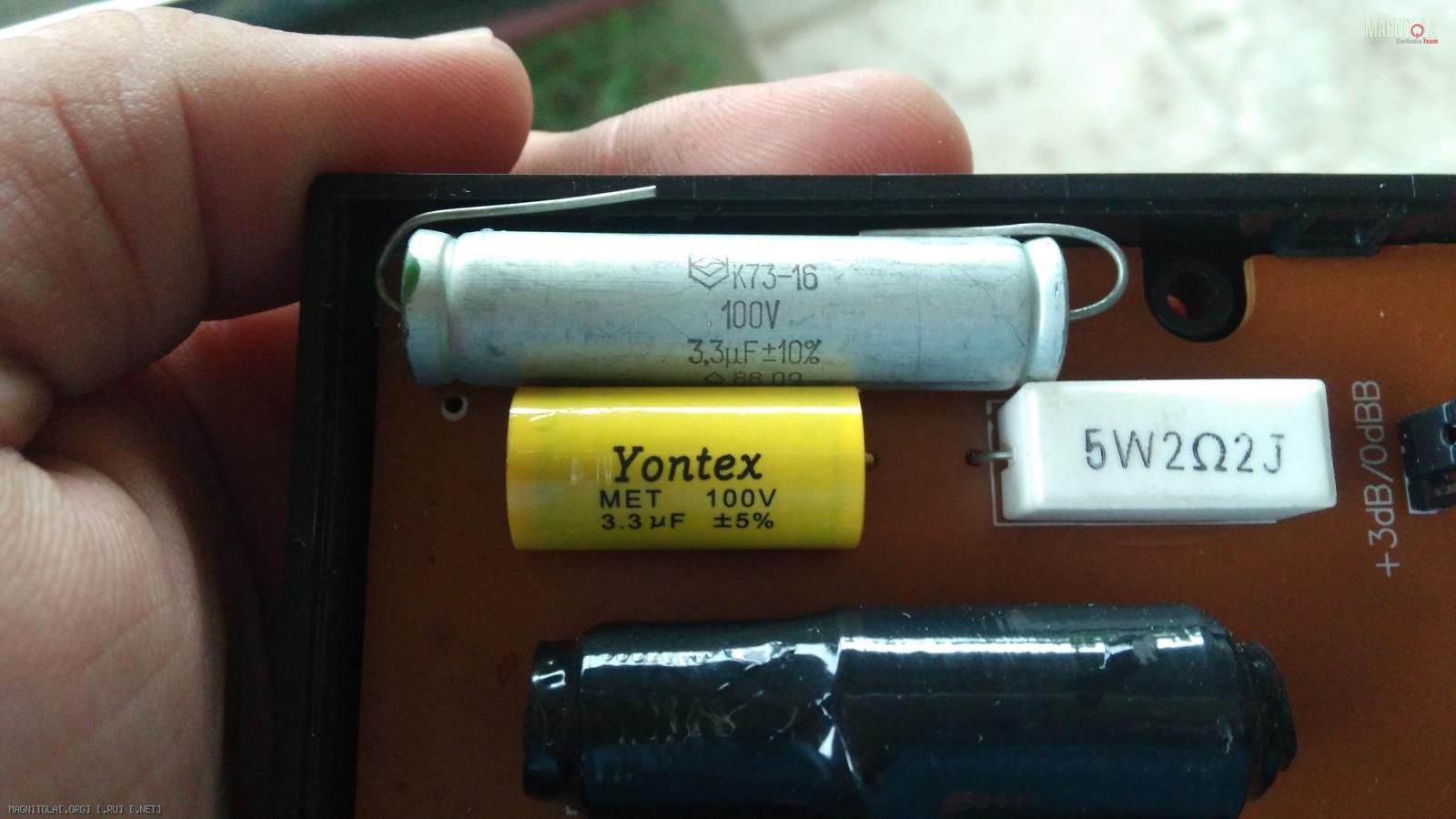

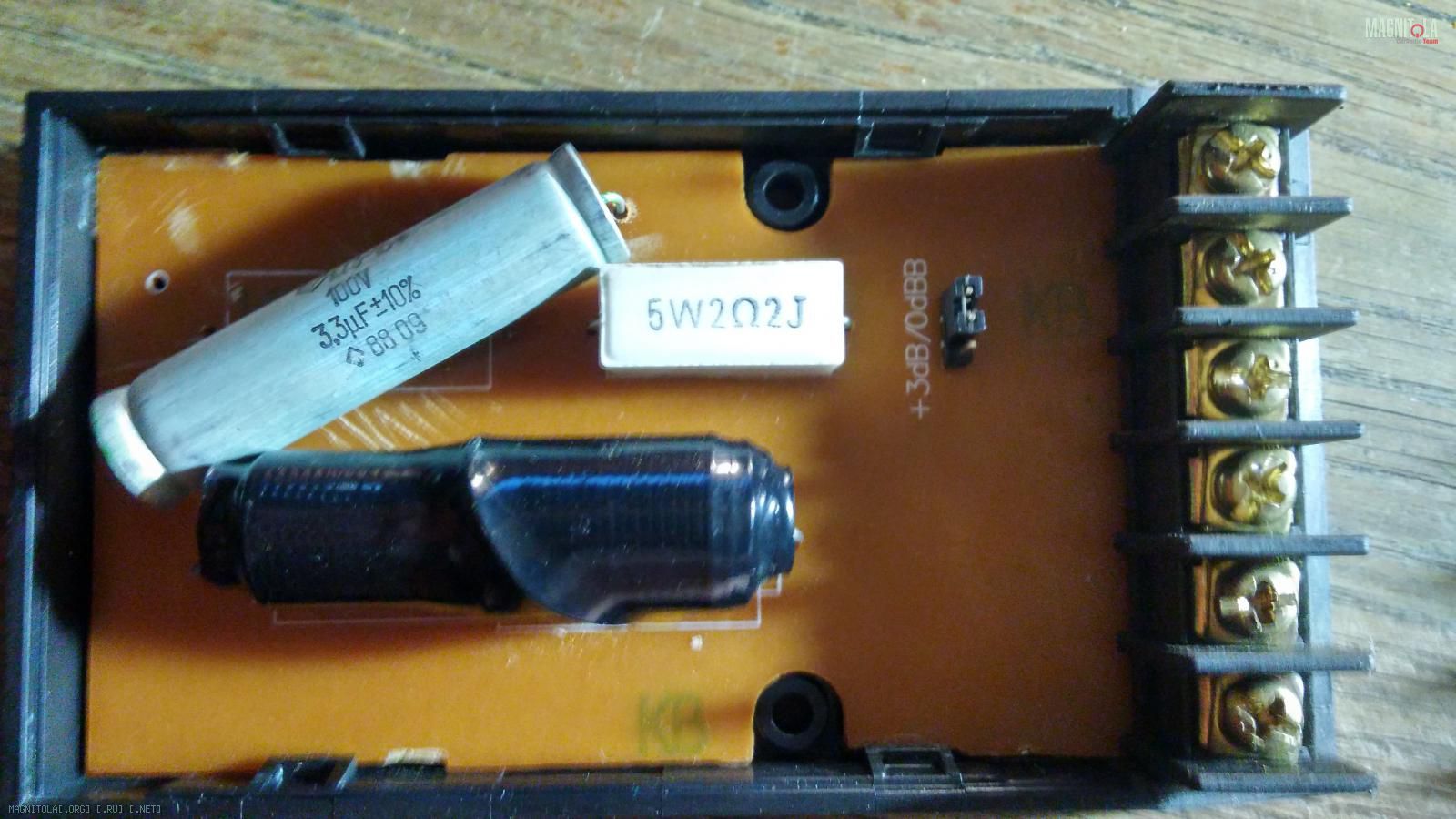

В один момент рассматривая нутро кроссовера, просто из интереса, обратил внимание на конденсатор, и вспомнил, что у меня есть нечто похожее, родом из СССР, которое некогда хвалили за какччэство.
Вложение 1243422
Вышло так
Вложение 1243424

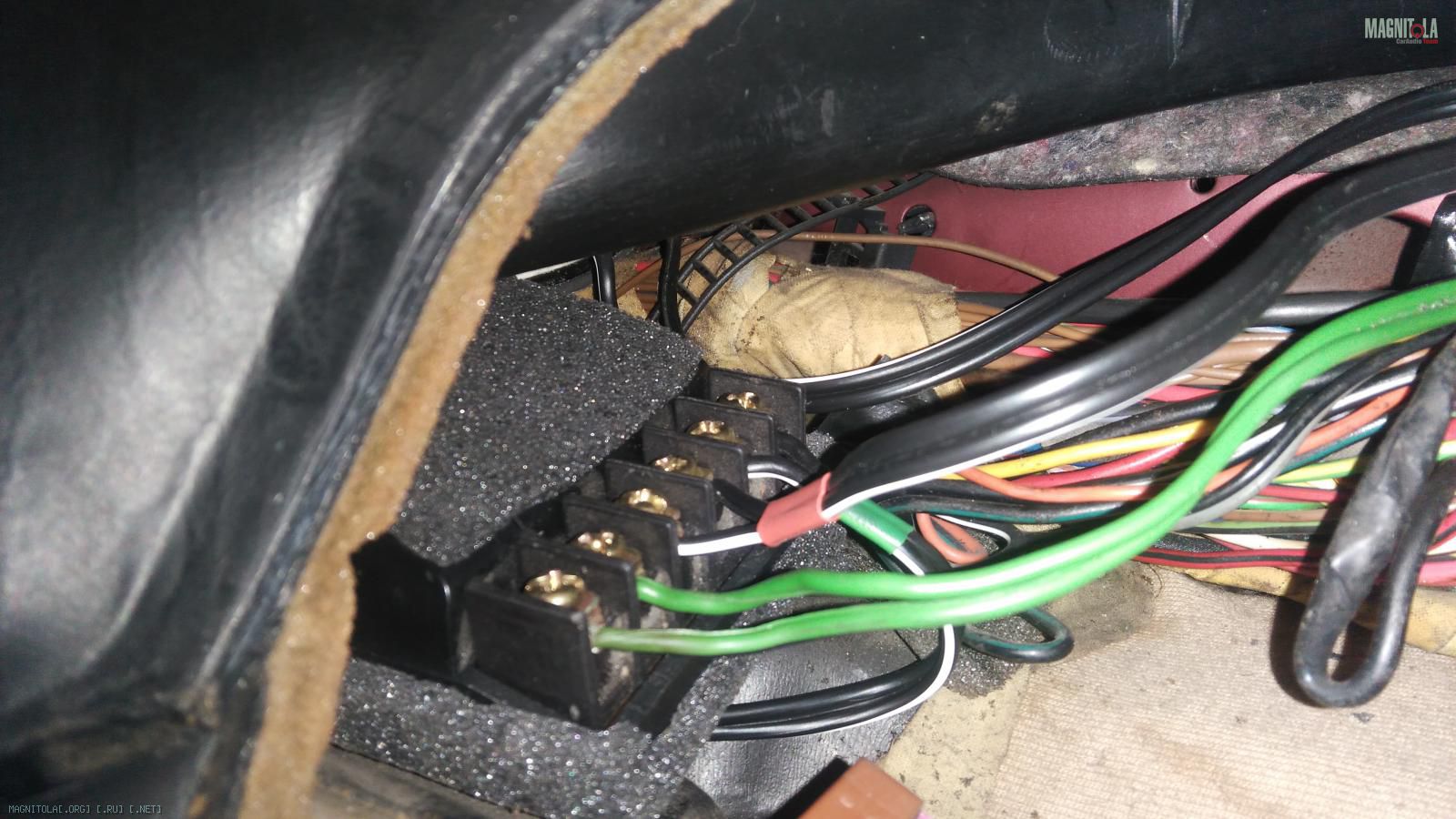

Кроссы спрятаны в приборной панели, благо места под них куча.
Вложение 1243420

Как это будет работать. Усилитель Урал 5.700 имеет срезы по ФВЧ и ФНЧ по каждому из каналов, которые можно включать параллельно. СЧ и Вч, подключенные через кросс на одну пару каналов усилителя будут подрезаны снизу, порекомендуйте на какой частоте. А мидбасы уже буду резать на другой паре каналов и сверху и снизу, а ниже будет саб.

Ну, хз, по верному пути идёшь ты с этими сч или нет, и если по верному, то дойдёшь ли. . .

Эти митсубиси - если такие же, ставились в мазды 80-тых, то интересные динамики. Попробуй с ними, как оно будет. Может лучше. И тогда, можно хорошую 2, 5-полоску сделать. . . Только вч надо максимально рядом с сч располагать. . .

Цитата:

---

Сообщение от chu0037

ставились в мазды 80-тых, то интересные динамики

---

Эти от вольво s40

Цитата:

---

Сообщение от Седов

Эти от вольво s40

---

Имхо, это всё тот же динамик. Из тех, какие сейчас уже сложно встретить в штатке или магазине ;) ! . .

Если торпедо не жалко..сделай ящики (места там достаточно)поставь мидочки и радуйся..не будет лишнего ге***я..Или придётся в передние двери лепить..там уже и проводка и шумка и тд..

Цитата:

---

Сообщение от Димитрий-Донской

Если торпедо не жалко..сделай ящики (места там достаточно)поставь мидочки и радуйся..не будет лишнего ге***я.

---

Поздно мне уже )
Вложение 1243812Вложение 1243814Вложение 1243816Вложение 1243818Вложение 1243820

Цитата:

---

Сообщение от Седов

Поздно мне уже )
Вложение 1243812Вложение 1243814Вложение 1243816Вложение 1243818Вложение 1243820

---

Чего не стал ящики в дверях делать? и проблем бы меньше было..

Цитата:

---

Сообщение от Димитрий-Донской

Чего не стал ящики в дверях делать? и проблем бы меньше было..

---

Тыла бы акустика достойная и машина для этого...

Цитата:

---

Сообщение от Седов

Тыла бы акустика достойная и машина для этого...

---

как раз с ящичными мидами проблем меньше..и цены на них меньше..сам в своё время хотел ящики делать,но купил другую и аудюха стояла как рабочая..потом пришлось всё снять и её продать.

Изготовление стелса.
Тут всё как обычно, но для человека, делающего это впервые, это интересный и бесценный опыт.
Вложение 1244530
Изначально хотел сделать красивой формы лицевую панель, впоследствии отказавшись от этого, ибо побоялся потерять в объёме короб.
Вложение 1244516Вложение 1244536Вложение 1244534Вложение 1244532Вложение 1244520Вложение 1244518
С грилем вышла проблемка, не нашёл ничего стоящего, пришлось довольствоваться старыми запасами и изготавливать прижимное кольцо для неё.
Вложение 1244528Вложение 1244526Вложение 1244524
Чёрных винтов так же не нашёл, пришлось их воронить на заводе)
Вложение 1244522

Корпус изнутри обклеил Виброй аэро, поверху прошёлся ватином.
Вложение 1244538
Ну и итоговый вид...
Вложение 1244542Вложение 1244540Вложение 1244544

Вопрос такого плана к уважаемым читателям сего безобразия )
Сейчас моя машина в полной переделке, салон разобран, на месте передние сидения и панель приборов (торпеда или как там ещё это называют в зависимости от местности) подключены от магнитофона через кроссы сч и вч динамики, от магнитофона в багажник три пары линеек. Всё. Но при выключенном магнитофоне заметил, что фонят вч динамики, при чём зависит фон от оборотов генератора. Я имею подозрение на кроссы, особенно на правый, ибо именно возле него проходит провод от генератора к аккумулятору. Кроссы спрятаны в недрах приборной панели. Как с этим бороться?
Вложение 1245098

Привет!

Переноси кроссовер. Если сложно это, попробуй его для начала повращать в разных плоскостях.

Цитата:

---

Сообщение от Седов

Но при выключенном магнитофоне заметил, что фонят вч динамики, при чём зависит фон от оборотов генератора.

---

Привет, как организовано включение усилителя, через REM с магнитолы или просто с ACC? То есть при выключенной магнитоле усилитель выключен? Может gain прибрать немного?

Цитата:

---

Сообщение от Седов

особенно на правый крос

---

а фон тоже только справа?

Цитата:

---

Сообщение от Yogi

Привет, как организовано включение усилителя, через REM с магнитолы или просто с ACC? То есть при выключенной магнитоле усилитель выключен? Может gain прибрать немного?

а фон тоже только справа?

---

Усилитель отключен и его нет в машине.

Цитата:

---

Сообщение от Yogi

а фон тоже только справа?

---

Да, при чём усиливается при включении вентилятора охлаждения радиатора.

Цитата:

---

Сообщение от chu0037

повращать в разных плоскостях.

---

Не выйдет, места мало. Посоветовали попробовать фольгой обмотать или латунной сеткой (типа клетки Фарадея сделать)

Цитата:

---

Сообщение от chu0037

Переноси кроссовер.

---

не очень хочется. всё уже проложено к ним. Когда всю систему подключу, если ничего не поменяется, буду попробовать...
