Меееедленный такой инсталл:)

  1. #311
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566176 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3545
    Автор
    Более 5 лет на форуме

    Re: Меееедленный такой инсталл:)

    Цитата Сообщение от Gevo Посмотреть сообщение
    Пиляя , Вадим , ты целую студию решил в автос засунуть ?

    Увидел крутилик и вспомнил в школе мы с друганом за аппаратурой сидели , у нас был микшер Mackie DFX-6 как щас помню и две колонки активные той же фирмы , а ещё микрофон Шурик ( который в последствии наипнулся история об этом умалчивает ) .
    ну мы там дискачи крутили присобачили к линейнику двд и на нём дисочки гоняли , потом и бук к нему воткнули . вообщем весело было , вот тольк для чего там куча крутилок я так толком и не разобрался , знал чувствительность сигнала и пару фичей . нам хватало мдааа настальгия

    зы. кстати чёт листал не увидел , где твои кашерные распределители питания ? ты мне как то показывал и откуда ты их вапще достал,где нить можно купить ?
    Геворк, это разве студия? Так, жалкое подобие. Ну, люблю я аналоговый звук, шож теперь поделать.
    На счёт Маки - чего тут разбираться-то?


    Я работал на подобных консолях.
    Но это тоже не слишком серьёзный микшер.
    Нажмите на изображение для увеличения
Название: siena-top.jpg
Просмотров: 137
Размер:	613.7 Кб
ID:	24653

    А до кошерных распределителей дело пока ещё не дошло.
    Сначала нужно уложить слаботочку (что уже почти сделано), а затем распихивать силу так, что бы она нигде не пересеклась со слаботочкой.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #312
    Сочинско - Батумский =) Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375261 Аватар для Gevo
    Регистрация
    03.04.2008
    Город/село
    г.Сочи,Завокзальный район , возле Мемориала =))
    Сообщений
    2,761
    Спасибо (Раздал)
    2805
    Спасибо (Получил)
    895

    Re: Меееедленный такой инсталл:)

    Цитата Сообщение от sam01 Посмотреть сообщение
    На счёт Маки - чего тут разбираться-то?
    Вадим не сравнивай , ты звукоинженер со специальным образованием .
    а мы так были дрочерами малолетними которые частенько встроенные уси на колонках в защиту пускали , сто пудов питалова не хватало им
    ну я знал что такое 1 , 4 , 5 и 6 , а вот в крутилках 2 и 3 как то не разобрался , там ещё проц какой то был Емак назывался , но сколько мы его не крутили ничего толком не было ( я в книжке читал какие он эффекты должен создавать ) .

    зы. Вадим , насчёт кашерных распределителей , ты мне там как то в асе фотку показывал , можно в личку , и как оно называется ? чтоб я нати попробовал


  4. #313
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566176 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3545
    Автор
    Более 5 лет на форуме

    Re: Меееедленный такой инсталл:)

    Цитата Сообщение от Gevo Посмотреть сообщение
    Вадим не сравнивай , ты звукоинженер со специальным образованием .
    а мы так были дрочерами малолетними которые частенько встроенные уси на колонках в защиту пускали , сто пудов питалова не хватало им
    ну я знал что такое 1 , 4 , 5 и 6 , а вот в крутилках 2 и 3 как то не разобрался , там ещё проц какой то был Емак назывался , но сколько мы его не крутили ничего толком не было ( я в книжке читал какие он эффекты должен создавать ) .

    зы. Вадим , насчёт кашерных распределителей , ты мне там как то в асе фотку показывал , можно в личку , и как оно называется ? чтоб я нати попробовал
    С каким, с каким образованием?))
    Если я тебе скажу своё образование - будешь долго и нудно смеяться.... Всё, что знаю и умею - самоучка. Ну и опыта много лет.

    Поищу фотки распредов. Как называются - не знаю. Просто распределительная колодка наверное.


  5. #314
    Сочинско - Батумский =) Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375261 Аватар для Gevo
    Регистрация
    03.04.2008
    Город/село
    г.Сочи,Завокзальный район , возле Мемориала =))
    Сообщений
    2,761
    Спасибо (Раздал)
    2805
    Спасибо (Получил)
    895

    Re: Меееедленный такой инсталл:)

    Ну дык я откуда знал
    Ну видимо есть такие люди , которым одновременно многие вещи с успехом даются , восхищаюсь , молодец
    Я тоже так втыкаю когда надо , но sцука местами ленивый
    Щас загуглю колодку посморим что всевидящее ока на это скажет


  6. #315
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566176 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3545
    Автор
    Более 5 лет на форуме

    Продолжаем 3

    Дык-с, сегодня занялся снова проводами. Осталось зарядить усилитель спикер-кабелями. Вот с этого и начал.
    Разумеется сначала укладка до нужного места, затем тщательная примерка. Ещё раз примерка. И ещё раз. Отрезал нужную длину.
    Снова примерка. Подумал. Ещё примерка. Наметил на какую длину распускать.
    Распустил.
    Взял в термоусадку.
    Нажмите на изображение для увеличения
Название: inst155.jpg
Просмотров: 58
Размер:	128.6 Кб
ID:	24662Нажмите на изображение для увеличения
Название: inst156.jpg
Просмотров: 56
Размер:	126.5 Кб
ID:	24663
    Нажмите на изображение для увеличения
Название: inst157.jpg
Просмотров: 46
Размер:	122.4 Кб
ID:	24664Нажмите на изображение для увеличения
Название: inst158.jpg
Просмотров: 55
Размер:	127.1 Кб
ID:	24665Нажмите на изображение для увеличения
Название: inst159.jpg
Просмотров: 53
Размер:	115.7 Кб
ID:	24666

    Все кабельки подготовлены.
    Нажмите на изображение для увеличения
Название: inst160.jpg
Просмотров: 56
Размер:	119.0 Кб
ID:	24667

    Завел в подготовленные в панели отверстия к усилителю.
    Нажмите на изображение для увеличения
Название: inst161.jpg
Просмотров: 82
Размер:	113.7 Кб
ID:	24668

    "Вилочки" решил паять после того, как попробовал одну обжать. Благо специально покупал с запасом. И в термоусадку.
    Нажмите на изображение для увеличения
Название: inst162.jpg
Просмотров: 67
Размер:	98.2 Кб
ID:	24669Нажмите на изображение для увеличения
Название: inst163.jpg
Просмотров: 64
Размер:	83.8 Кб
ID:	24670

    Первая часть готова. После чего пришлось срочно промотнуться к магазину запчастей.
    Димон опять полез в свой сарайчик на колёсах проверить свечи.
    Одна из них оказалась с рассыпаным в прах изолятором.
    Нажмите на изображение для увеличения
Название: inst164.jpg
Просмотров: 58
Размер:	90.9 Кб
ID:	24671

    По приезду продолжил работу.
    Каналы С и D на усе (мидбасовые) идут зажимные.
    Поэтому на них напаял "трубочки".
    Нажмите на изображение для увеличения
Название: inst165.jpg
Просмотров: 89
Размер:	95.9 Кб
ID:	24672Нажмите на изображение для увеличения
Название: inst166.jpg
Просмотров: 89
Размер:	59.0 Кб
ID:	24673

    Все контакты подготовлены.
    Нажмите на изображение для увеличения
Название: inst167.jpg
Просмотров: 93
Размер:	119.2 Кб
ID:	24674

    Усилок пришлось откручивать с подиума, как в случае с кроссовером.
    Иначе бы я не смог воткнуть концы и закрутить их.
    Операция прошла удачно. Готовое изделие.
    Нажмите на изображение для увеличения
Название: inst168.jpg
Просмотров: 92
Размер:	117.8 Кб
ID:	24675Нажмите на изображение для увеличения
Название: inst169.jpg
Просмотров: 126
Размер:	113.6 Кб
ID:	24676

    Теперь осталось уложить всю проводку внутри ящика, за панелями крепления техники. Ух, самая сложная часть впереди...

    Продолжение следует....
    А как же!


  7. #316
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566176 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3545
    Автор
    Более 5 лет на форуме

    Продолжаем 4

    Сегодня сделал мало.
    Вот всё, что успел.
    Спаял коннекторы на фронт.
    Нажмите на изображение для увеличения
Название: inst170.jpg
Просмотров: 74
Размер:	122.6 Кб
ID:	24704

    Затем уложил все слаботочные кабели внутри ящика и закрепил их.
    Нажмите на изображение для увеличения
Название: inst171.jpg
Просмотров: 74
Размер:	107.5 Кб
ID:	24705Нажмите на изображение для увеличения
Название: inst172.jpg
Просмотров: 56
Размер:	83.5 Кб
ID:	24706Нажмите на изображение для увеличения
Название: inst173.jpg
Просмотров: 50
Размер:	86.5 Кб
ID:	24707Нажмите на изображение для увеличения
Название: inst174.jpg
Просмотров: 49
Размер:	67.5 Кб
ID:	24708

    После этого искал решение о подключении питания к чейнджеру.
    У него маленький никакашный коннетор. На этом снимке видно.
    Нажмите на изображение для увеличения
Название: inst175.jpg
Просмотров: 59
Размер:	93.0 Кб
ID:	24709

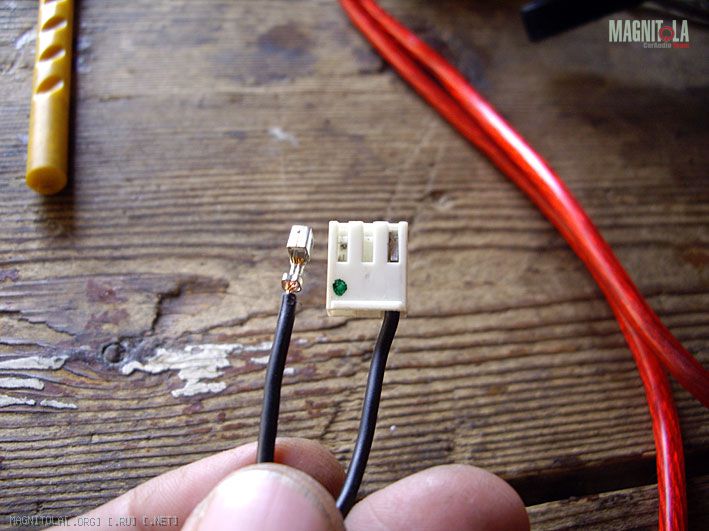

    Из колодки вытащил один контакт. Посмотреть.
    Нажмите на изображение для увеличения
Название: inst176.jpg
Просмотров: 70
Размер:	83.8 Кб
ID:	24710

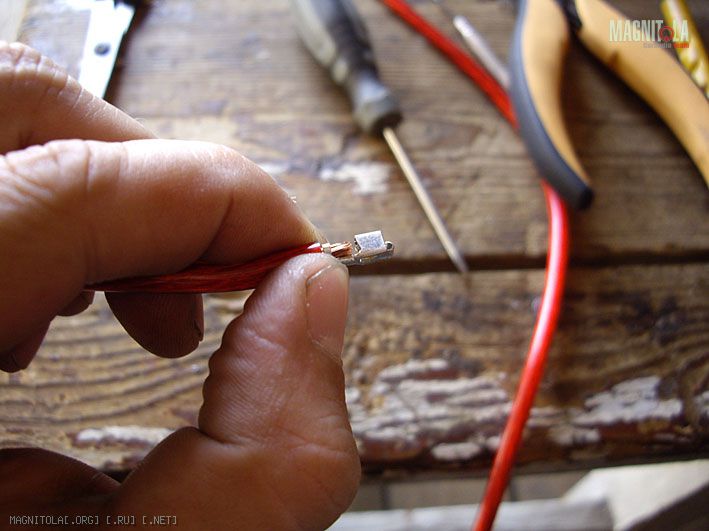

    Примерил кабель питания (4 кв. мм).
    Нажмите на изображение для увеличения
Название: inst177.jpg
Просмотров: 52
Размер:	64.0 Кб
ID:	24711

    Решение пришло тут же - паять.
    Нажмите на изображение для увеличения
Название: inst180.jpg
Просмотров: 70
Размер:	73.6 Кб
ID:	24714

    После пайки пришлось обточить надфилем конфигурацию кабеля,
    что бы он влез в гнездо колодки.
    Нажмите на изображение для увеличения
Название: inst178.jpg
Просмотров: 72
Размер:	152.5 Кб
ID:	24712

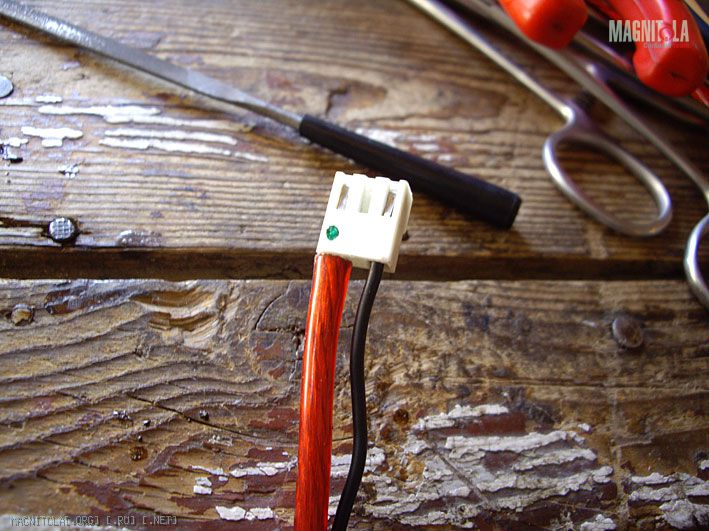

    Всё удалось. Первый пошёл...
    Нажмите на изображение для увеличения
Название: inst179.jpg
Просмотров: 51
Размер:	110.7 Кб
ID:	24713

    Всё получилось как нельзя лучше.
    Нажмите на изображение для увеличения
Название: inst181.jpg
Просмотров: 50
Размер:	69.3 Кб
ID:	24715

    Термоусадка каждого провода индивидуально.
    Нажмите на изображение для увеличения
Название: inst182.jpg
Просмотров: 49
Размер:	88.0 Кб
ID:	24716

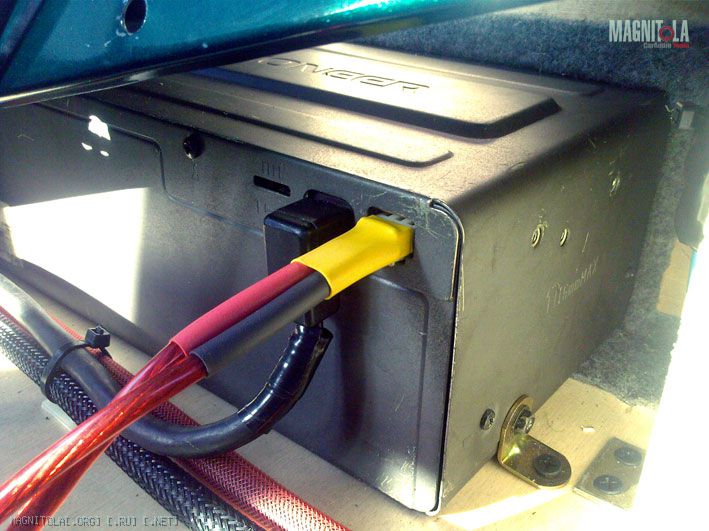

    Промежуточная прикидка.
    Нажмите на изображение для увеличения
Название: inst184.jpg
Просмотров: 59
Размер:	97.2 Кб
ID:	24718

    Затем сверху гофра в термоусадке и сверху ещё одна - общая.
    Нажмите на изображение для увеличения
Название: inst183.jpg
Просмотров: 65
Размер:	44.9 Кб
ID:	24717

    Потом беспрестанно звонил телефон.
    Понаехало всяких разных людей и до позднего вечера занимался чужими машинами...


  8. #317
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566176 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3545
    Автор
    Более 5 лет на форуме

    И снова проводка...

    Сегодня удалось чутка поработать над продолжением инсталла.
    Снова к нашим баранам.. то есть к проводке внутри ящика (ох, как он меня уже "устал").
    Ну, да ладно. Сегодня решил сделать дистрибьюторы на "массу".
    Из-за некоторых особенностей и полной решимостью развести провода без пересечения питания и сигнальных кабелей, распределителей массы решил сделать две. С левой стороны ящика: для кроссовера, эквалайзера, CD-чейнджера и ГУ.
    С правой - отдельно для усилителей. Таким образом удалось снизить количество снующих туда-сюда проводов внутри ящика.

    Но прежде всего закрепил все вертикальные несущие стойки ящика (три штуки) к перегородке багажного отсека, что бы не скрипели и для придания ещё бОльшей жёсткости конструкции.
    Просверлил отверстия в металле перегородки и далее под большой саморез с головкой на 10 и закрутил всё. Ящик встал вообще мёртво!
    Нажмите на изображение для увеличения
Название: inst185.jpg
Просмотров: 55
Размер:	91.1 Кб
ID:	24852Нажмите на изображение для увеличения
Название: inst186.jpg
Просмотров: 51
Размер:	114.0 Кб
ID:	24853

    По причине того, что дистрибьютеры "массы" расположены рядом с устройствами, нашёл точку привязки (тоже недалеко), кабели "массы" получились совсем коротенькими:
    Правый около 17 см, левый около 14 см.
    Нажмите на изображение для увеличения
Название: inst187.jpg
Просмотров: 83
Размер:	67.0 Кб
ID:	24854Нажмите на изображение для увеличения
Название: inst188.jpg
Просмотров: 98
Размер:	63.0 Кб
ID:	24855

    Осторожно, что бы не распушились жилки, собрал и пришурупил дистрибьюторы на своё место.
    Нажмите на изображение для увеличения
Название: inst189.jpg
Просмотров: 97
Размер:	102.1 Кб
ID:	24856Нажмите на изображение для увеличения
Название: inst190.jpg
Просмотров: 75
Размер:	125.8 Кб
ID:	24857

    Заодно закрепил кабели плюса и все кабели ремоута к одной точке.
    Нажмите на изображение для увеличения
Название: inst191.jpg
Просмотров: 64
Размер:	101.7 Кб
ID:	24858

    Завтра буду укладывать плюсовые кабели питания, делать реле на ремоут и подключать всё это дело.
    Продолжение будет...

    Когда стемнело, доделал начатый вчера домик для хомяков.
    Вот, что у меня получилось.
    Нажмите на изображение для увеличения
Название: home01.jpg
Просмотров: 68
Размер:	129.9 Кб
ID:	24859Нажмите на изображение для увеличения
Название: home06.jpg
Просмотров: 50
Размер:	46.0 Кб
ID:	24860Нажмите на изображение для увеличения
Название: home07.jpg
Просмотров: 58
Размер:	79.5 Кб
ID:	24861
    Нажмите на изображение для увеличения
Название: home08.jpg
Просмотров: 43
Размер:	79.4 Кб
ID:	24862Нажмите на изображение для увеличения
Название: home10.jpg
Просмотров: 50
Размер:	58.0 Кб
ID:	24863Нажмите на изображение для увеличения
Название: home09.jpg
Просмотров: 62
Размер:	99.4 Кб
ID:	24864
    Нажмите на изображение для увеличения
Название: home11.jpg
Просмотров: 50
Размер:	92.7 Кб
ID:	24865Нажмите на изображение для увеличения
Название: home12.jpg
Просмотров: 92
Размер:	115.1 Кб
ID:	24866
    Хомяки очень довольны


  9. #318
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 203484 Аватар для Дружбан
    Регистрация
    24.09.2007
    Сообщений
    528
    Спасибо (Раздал)
    212
    Спасибо (Получил)
    779

    Re: Меееедленный такой инсталл:)

    Хомякусы рульные))


  10. #319
    Авторитет Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 525446 Аватар для БЕГИ
    Регистрация
    27.10.2008
    Город/село
    далеко...
    Сообщений
    2,608
    Спасибо (Раздал)
    3672
    Спасибо (Получил)
    2178

    Радость Re: И снова проводка...

    Цитата Сообщение от sam01 Посмотреть сообщение
    Когда стемнело, доделал начатый вчера домик для хомяков.
    Класс! А мне на первый взгляд показалось, что это мини-ящик для мини-сабвуфера


  11. #320
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566176 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3545
    Автор
    Более 5 лет на форуме

    Re: Меееедленный такой инсталл:)

    Могу отдать, если кому нужно.
    Есть аж шесть душ. 4 самочки и 2 самца.
    Бесплатно. Порадуйте детишек. Да и сами поприкалывайтесь.
    Они маленькие. Джунгарики самые маленькие хомячки, после Робовски. Те считаются карликовыми. Хотя Джунгарики, тоже совсем небольшие.
    На ладошку умещаются две взрослых особи.


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
