Найзачотнейше!
ЭХ, увидеть бы в живую это всё.... Но видать не судьба...
Уважаемый sam01, не могли бы вы залить фотки в архиве на какой-нибудь файлообменник?
Вид для печати
Найзачотнейше!
ЭХ, увидеть бы в живую это всё.... Но видать не судьба...
Уважаемый sam01, не могли бы вы залить фотки в архиве на какой-нибудь файлообменник?
Аккуратность, смекалка, кропотливый расчёт, инженерный подход, неспешность.
Есть чему поучиться.
Здорово!
Это снова я!
Здравствуйте!
Хм, оказывается, кто-то ещё читает мои эпосы.
И даже следит за темой. Спасибо, друзья, очень приятно.:)
Первую половину дня провёл за рулём. Пришлось снова ехать на закупки: кончилась толстая термоусадка,
нужны были ещё кабели питания (эх, нужно было сразу катушку 4кв. мм. кабеля покупать - очень много уходит).
Переделаю завтра кабели на массу. Изоляция - не мой метод, термоусадку купил, и нужно переделать.
Вторую половину провёл в продолжении нелёгкого инсталла.
Вдогонку к предыдущей серии, забыл же сфоткать прикрученную массу.
Исправляюсь:
Вложение 24911Вложение 24912
После закупки, решил переложить кабели питания и управления идущие по центру салона к магнитоле.
Я сначала проложил плюс и минус. Но нужен был ещё ремоут (я решил не вести +12 вольт в мультикоре).
Посему вытащил уже заложенные кабели и сложил все три в одну оплётку "змейка".
Получилась вот такая "кишка" из трёх кабелей.
Вложение 24913Вложение 24915

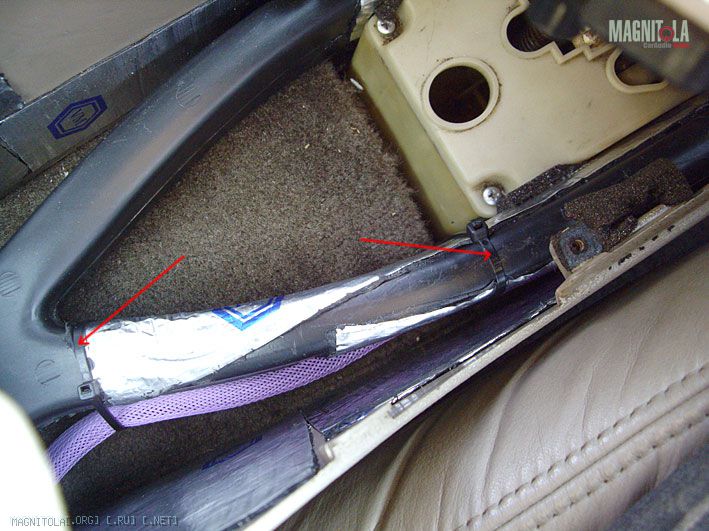

Закрепил кабель внутри центральной консоли, под ковром и под задним диваном.
Вложение 24916
Затем подошла очередь установки и разводки remote между устройствами. Управление включил через реле.
Без выключателей и БЕЗ ПРЕДОХРАНИТЕЛЕЙ, поскольку кабель начиная от ГУ и кончая всеми остальными устройствами,
своего сечения НЕ МЕНЯЕТ - везде 4кв.мм.
Схема стандратная:
85 - контакт реле - управление соленоидом реле,
86 - к дистрибьютору массы,
30 - вход +12 вольт из дистрибьютора питания,
87 - выход +12 вольт на дистрибьютор remote.

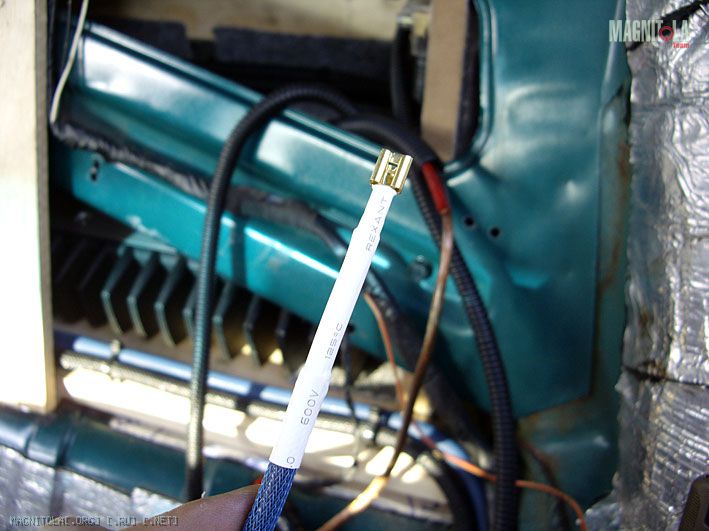

Первый пошёл кабель из ГУ на вход соленоида.
Разумеется, все контакты обжимались с нуля.
Вложение 24917Вложение 24918
Готово.
Вложение 24919

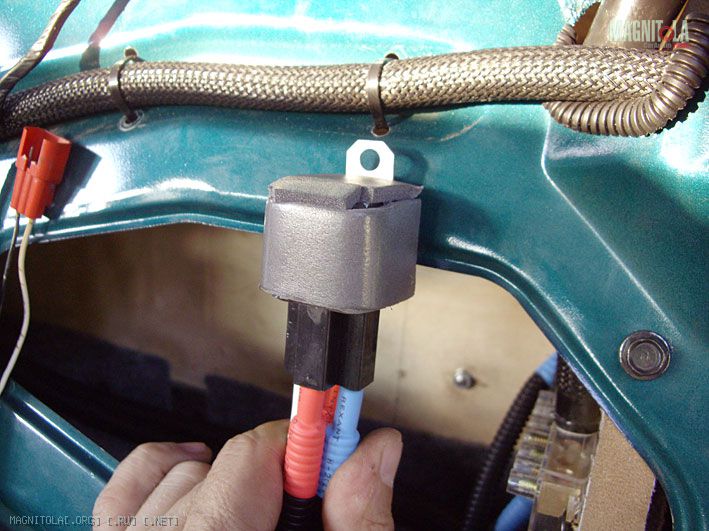

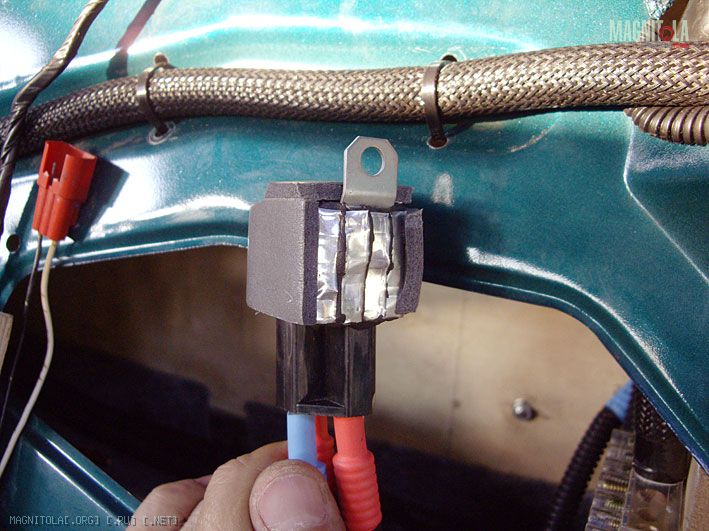

Прежде, чем прикрутить реле, укатал его в вибру (М2) и в сплэн.
Вложение 24920Вложение 24921

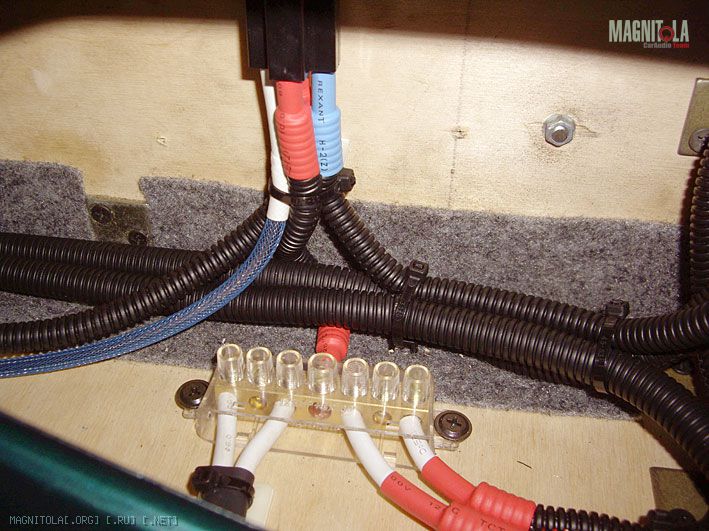

Всё прикрутил и подсоединил все контакты.
Вложение 24922Вложение 24923
Вложение 24924Вложение 24925
Если завтра позволит время - займусь подключением плюсовых кабелей питания к дистрибьютору.
Блин . Вадим , мастер , всё так чётко и красиво , слюни текут :D Дай Бог и я научусь , делать аккуратно и красиво :)
И вновь продолжается бой... то есть инсталл.
Сегодня должен был поехать к человеку делать саб с помощью полиэфирки.
К сожалению, человек приболел. Я немного расстроился, но потом решил делать всё своими силами. Время не ждёт...
Изначально решил делать по болванке (матрице).
Этот метод позволяет более полно использовать пространство.
Заодно есть возможность спокойно закрепить будущий саб в крыле.
В качестве болванки - монтажная пена. Ушло 4 баллона.
Значит левое крыло:
Вложение 25098

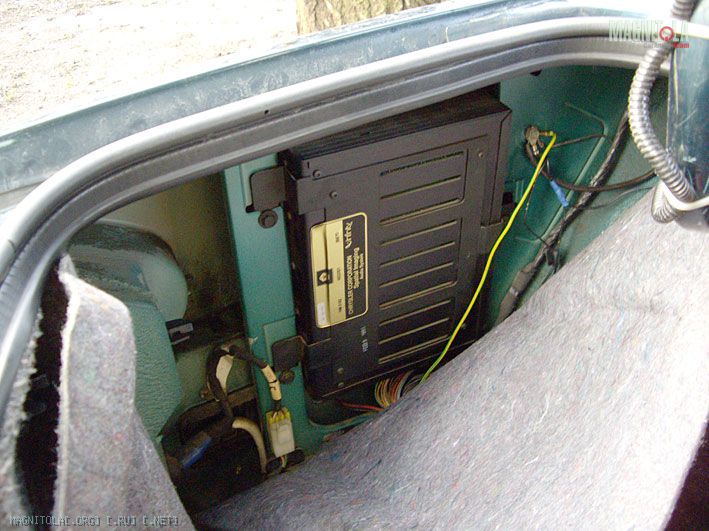

Под обшивкой прятался штатный кроссовер.
Вложение 25099

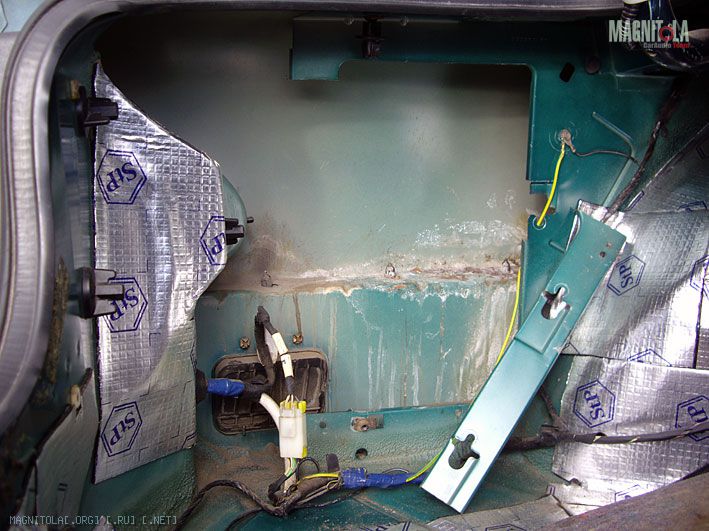

Стойку на которой держался кроссовер - off.
Вложение 25100Вложение 25101

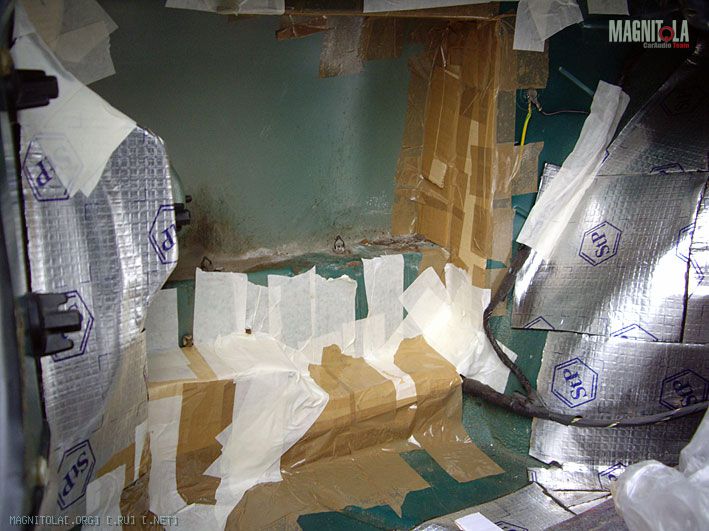

Затем картоном и скотчем заделал те щели и отверстия,
в которых пена НЕ должна быть. Иначе потом болванку фиг вытащишь.
Вложение 25102Вложение 25103
Вложение 25104Вложение 25105
Вроде заклеил.
Вложение 25106

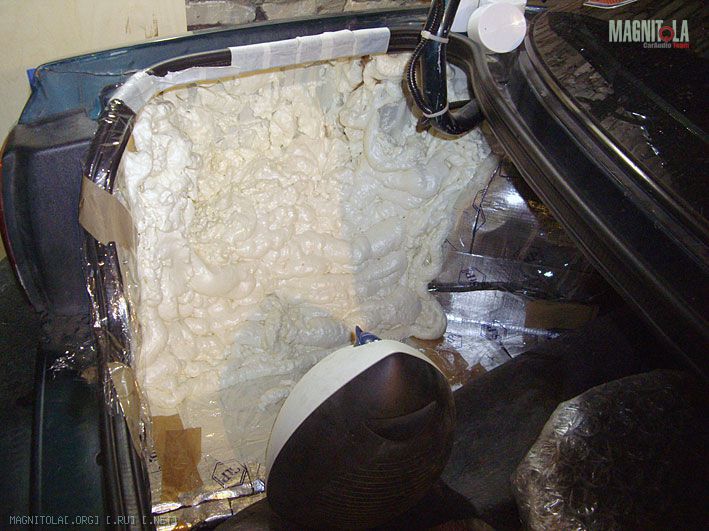

И понеслась вода ...ммм.. пена в хату..:)
Вложение 25107
Что бы хоть как-то сформировать будущую болванку, подставил картонную стеночку (в месте, где должна быть лицевая панель саба.
Вложение 25108
Пока всё. Пена застывает. Завтра буду выковыривать и обрабатывать.
Продолжение будет...
а мы смотрим, смотрим... )) Молодец! (именно с Большой буквы) :)
увыжаемый, а что там с заливкой архива фоток?
Пока не до архива....:)
После финала. Фотографий набралось уже около 500 штук.
А ведь я не все подробности выкладываю.:)
Ну, вот, любi друзi, я закончил ковыряния с ящиком для техники и с разводкой всех кабелей. Всё подключено и соединено.
Сегодня решил подключить плюсовые кабели питания к дистрибьютору.
Собственно, осталось подключить только их. Да ещё кабели питания и remote идущие к/от ГУ.
Сначала отмерил и заделал концы кабелей.

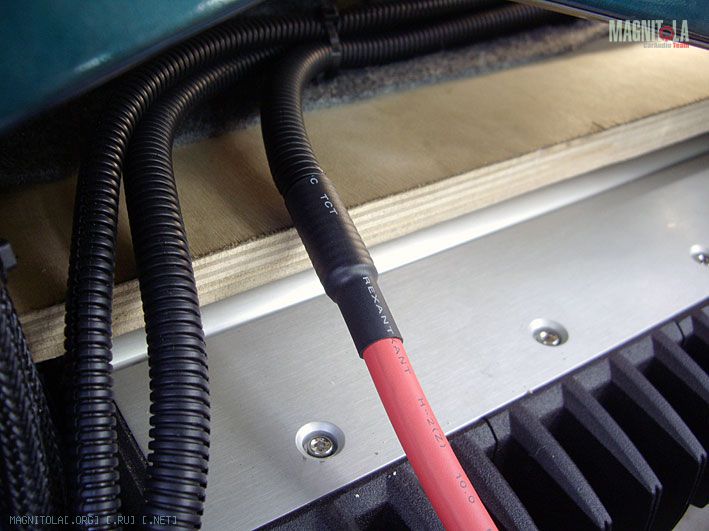

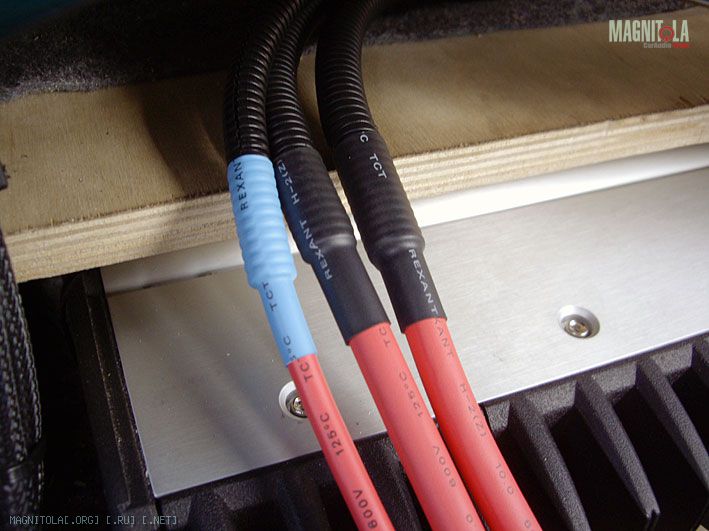

Начал с самых толстых (16кв.мм) идущих к усилителям.
Вложение 25150Вложение 25151Вложение 25153
Панель с дистрибьюторами приложил к месту, где она должна быть.
Выяснилось, что площадки кабеля подсветки (ленты светодиодные) дистрибьюторов упираются в спикер-кабели.
Пришлось перенести проводок.
Вложение 25152

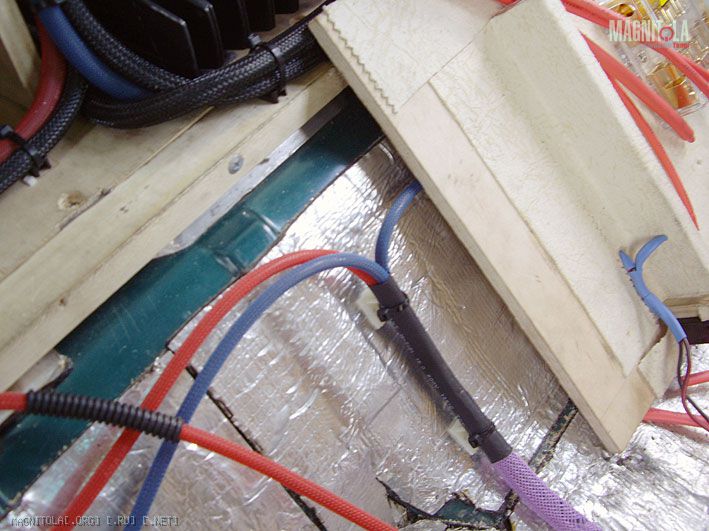

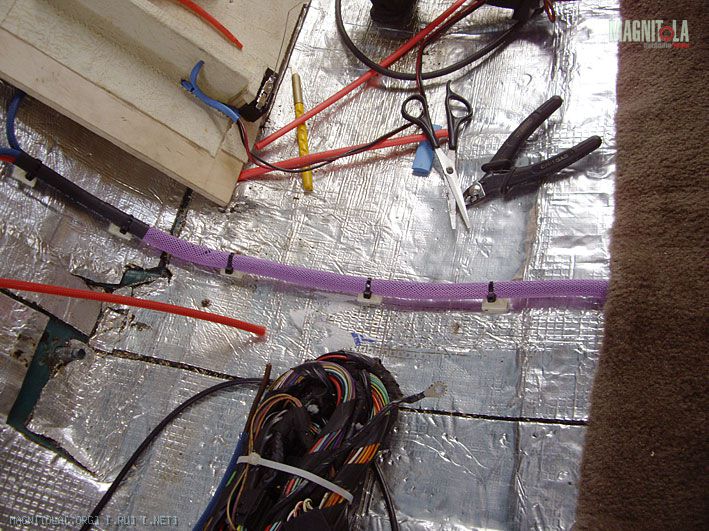

Заодно сфоткал "кишку" из кабелей идущих к ГУ.
Вложение 25154Вложение 25155

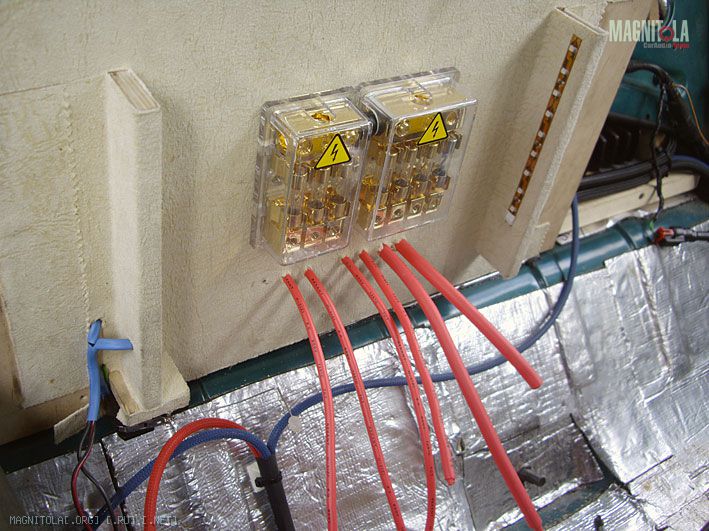

Все концы подготовлены и протянуты в отверстия.

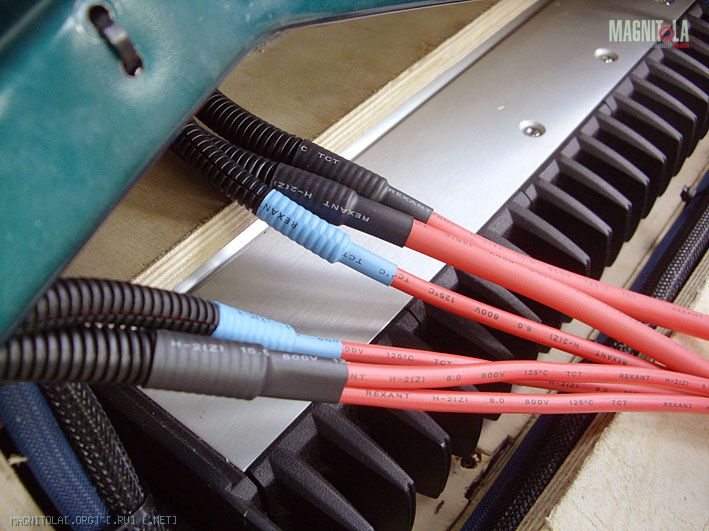

Нужно заметить, что термоусадка надета не от балды!
Вся трубка надета и усажена таким образом, что бы при вдевании кабеля в отверстие
и при его подключении к дистрибьютору, все надписи на термоусадке остались скрытыми от глаза.
Таким образом сделано везде, где кабель в термоусадке выходит наружу и находится на виду.
Вложение 25156Вложение 25157

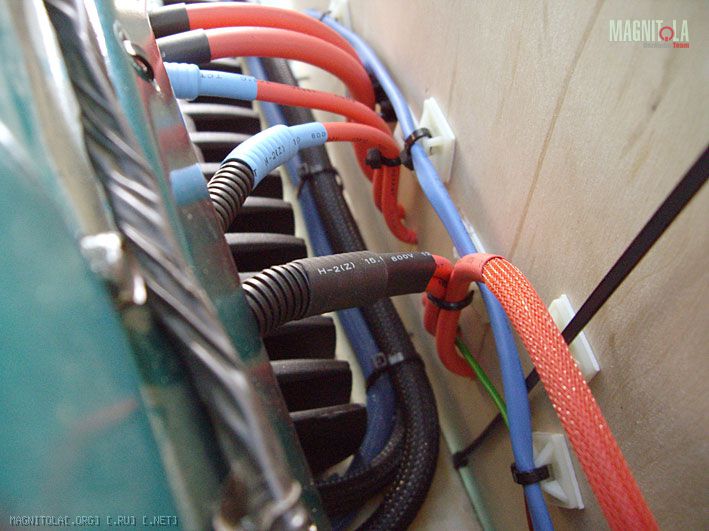

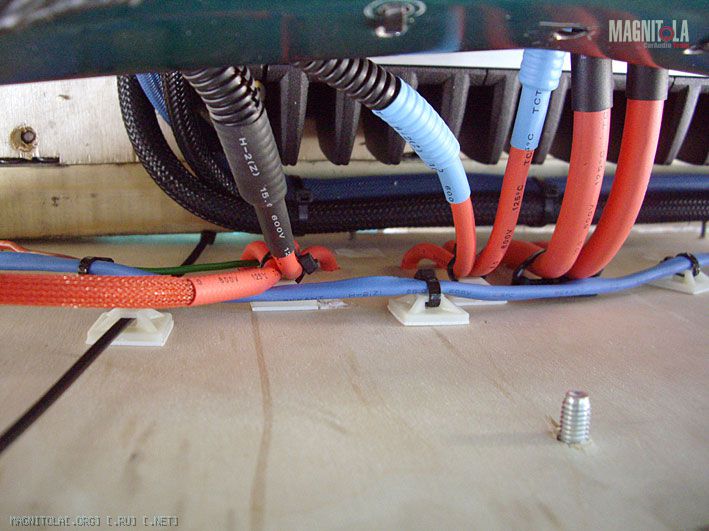

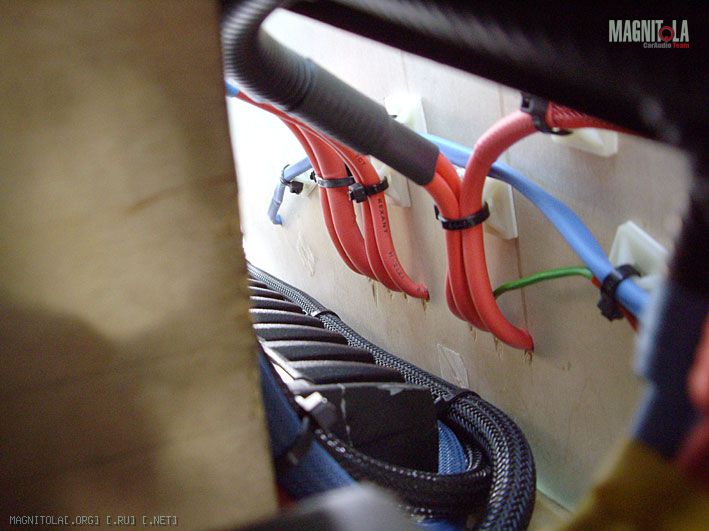

Проблемой было ещё то, что кабели питания касались радиаторов охлаждения усилителя.
Что-бы исключить нагрев, с обратной стороны панели дистрибьюторов разместил площадки
и затянул кабели таким образом, что бы они входили в дистрибьюторы сверху.
Вложение 25158Вложение 25159Вложение 25160

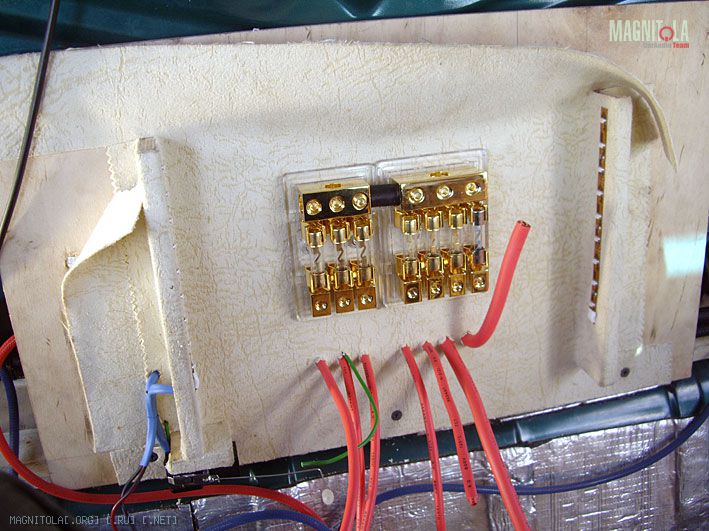

Заправленные кабели.
Вложение 25161
Вот как выглядит разводка кабелей внутри ящика.
Ни один кабель не пересекается с другим (всмысле сила и сигнальные).
Вложение 25162
Для приведения в надлежащий вид и закрепления всех кабелей,
Упорядочил массу на подсветку дистрибов.
Сначала думал протянуть и подключить к дистрибьютору массы,
но туда проводок не дотягивался. Пришлось посадить его на отдельную массу.

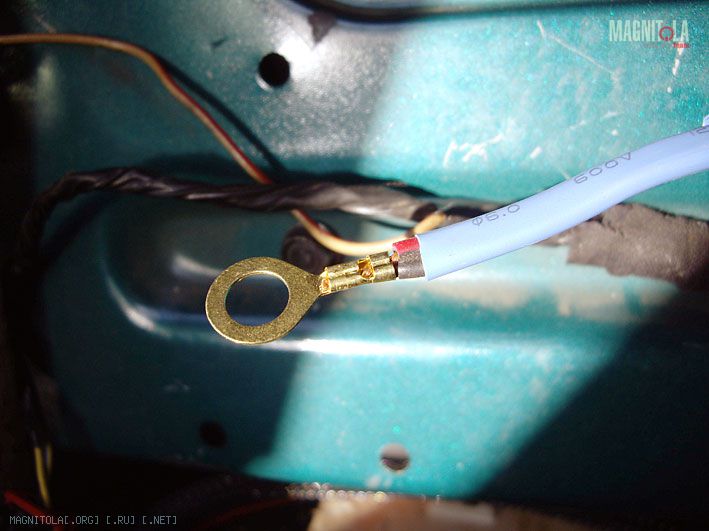

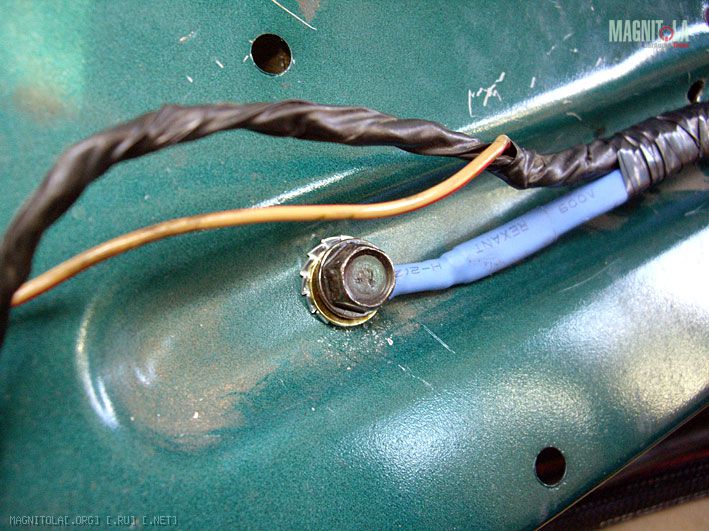

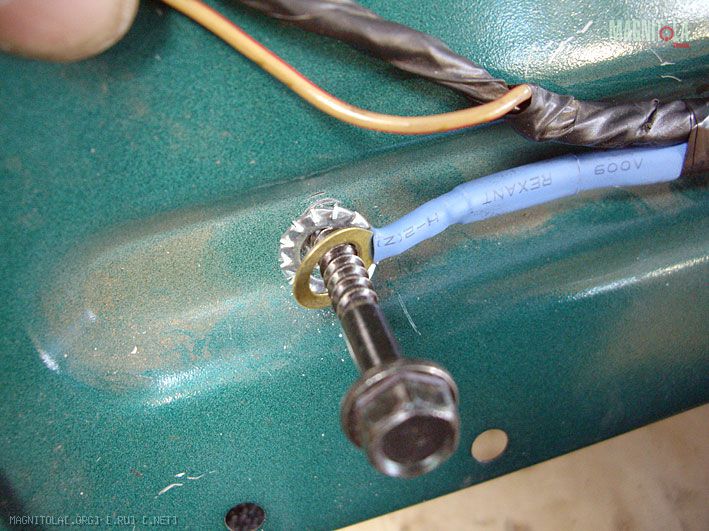

Обжал провод кольцом и через специальную шайбу прикрутил к болту,
крепящему деревянную конструкцию. Дополнительно закрепил провод к шатному крепежу.
Вложение 25163Вложение 25164Вложение 25165Вложение 25166
Вот так это выглядит в конечном варианте.
Вложение 25167
Затем настало время подключения кабелей питания к дистрибьютору.
Убил на это около 2 часов. Что бы аккуратненько всё было.:)
Результат:
Вложение 25168Вложение 25169Вложение 25170
Вложение 25171Вложение 25172Вложение 25173

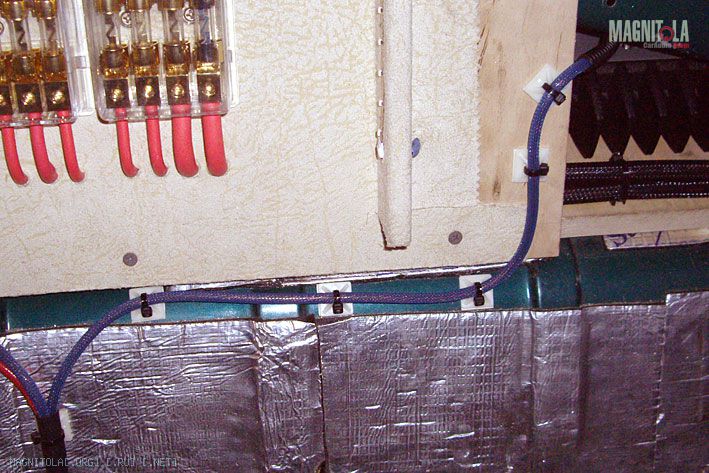

Обрадовался-было, что наконец-то ВСЁ... но забыл закрепить remote. Закрепил.
Вложение 25174Вложение 25175
Снял ящичег внутри. Чёрные - кабели питания к обоим усилителям и реле remote.
Фиолетовый - мультикор из кроссовера в усилитель на фронт.
Фотку сделал, что бы показать, что кабели не пересекаются.
Вложение 25176
Что ж, Я СДЕЛАЛ ЭТО!
Как и говорил в самом начале - НИ ОДНИ КАБЕЛЬ ПИТАНИЯ НЕ ПЕРЕСЕКАЕТСЯ НИ С ОДНИМ СИГНАЛЬНЫМ КАБЕЛЕМ!!!
Теперь остался саб, доделать двери и подиумы для пищалок.
А ящик чем обтянул ? Свиду на обои похожу :D
