Не ясно, за каким... нарисован конденсатор - это же цепь питания! Почему тогда не нарисовано питание фронтального уся?
ИМХО - Мухи с котлетами отдельно
Форум автозвука и установки музыки в автомобиль
Репутация: 273727
Не ясно, за каким... нарисован конденсатор - это же цепь питания! Почему тогда не нарисовано питание фронтального уся?
ИМХО - Мухи с котлетами отдельно
Репутация: 105974

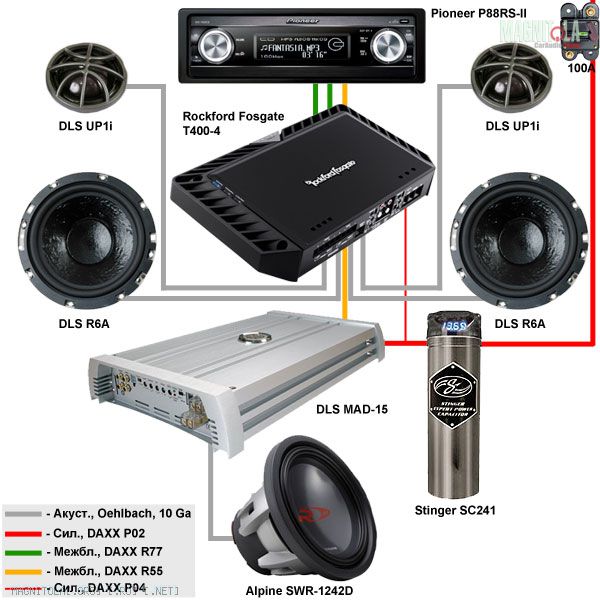

M!X, точно, блинсейчас дорисую... будут мухи вместе с котлетами, сводная схема...
ps знаю что нужно на смене сечения пред поставить... поставлю
Репутация: 273727 В таком случае - где "-"?Сообщение от NEOlitik
Репутация: 105974 на кузове, у каждого потребителя свойВ таком случае - где "-"?
Репутация: 273727 Имел ввиду - где он на схеме
Просто ИМХО - схема неоднозначна. Раз показываем +, где -? Межблок ко второму усю нарисован "под" первым - это не очевидно. Т.е. все нормальные люди конечно все поймут, но "докопаться" можно.
Репутация: 105974 M!X, то есть межблок на моноблок лучше в обход пустить просто?... я ведь заодно это как пример выложил, того что я на презентацию пущу. Спасибо за критику! И еще. Мух от котлет лучше отдельно (силовую от сигнальной), или можно на общей схеме так и оставить будет? Если конечно землю дорисовать.
Репутация: 273727 Есть электрическая схема - там вся электрика с номиналами проводов и предов и АКБ
Есть принципиальная - там вся система целиком
Репутация: 105974 но без номиналов предов и сечения проводки?
Репутация: 273727 вроде бы без - надо правила пролистать, освежить
Репутация: 93709
Лучше всего иметь две картинки - состав системы(железо без всяких там силовых проводов) и схема питания(вот тут уже все силовые кабели и зазамления со всеми подробностями) ИМХО
ПС Глянь где то в моём альбоме есть,вдруг пригодится
