Скромный "Фокус" с историей и продолжением:)

**BorisUA** · 28.04.2009 19:23

Сообщение от NEOlitik

эх, кармюзик не читал... надо будет ознакомится

Кармюзик не читают - его смотрят, АЗ - наоборот

**MAGNITOLA** · 28.04.2009 19:23

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**NEOlitik** · 28.04.2009 19:25

BorisUA, дак картинки тогда можно и в инете посмотреть...

**BorisUA** · 28.04.2009 19:38

Сообщение от NEOlitik

BorisUA, дак картинки тогда можно и в инете посмотреть...

Чё их смотреть! Не теряй время - рисуй схемы(бум разбираться вместе)

**NEOlitik** · 28.04.2009 19:43

Сообщение от BorisUA

Чё их смотреть! Не теряй время - рисуй схемы(бум разбираться вместе)

да я как и любой студент... все в ночь перед соревнованиями

вот допишу диплом - возьмусь за доделку машины, дай Б-г к ЛАС успеть, 23го мая... а там уж можно и схемки порисовать

что-то типа вот так?

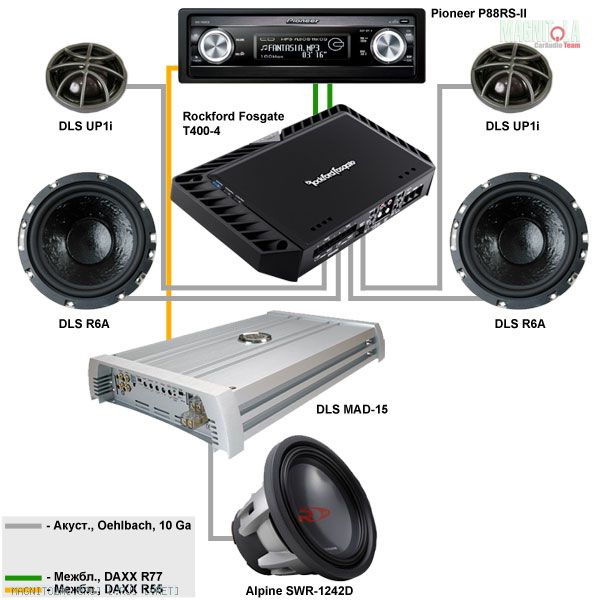

1 - принципиальная

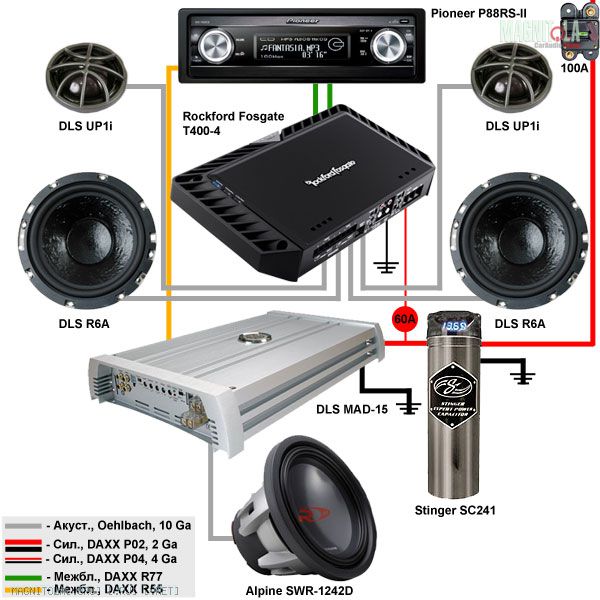

2 - общая (электрика+принцип)

**M!X** · 29.04.2009 10:55

NEOlitik, можешь кинуть в меня помидоркой за дотошность...

Но я бы управляющую связь(межблок) на сабовый усь повел не сбоку гу, а снизу - т.к. у всех схем есть стандарт по исполнению - и управляющая (информационная) связь рисуется имеено так: снизу управляющего звена к верху управляемого.
Как-то так

))

**NEOlitik** · 29.04.2009 12:27

Сообщение от M!X

NEOlitik, можешь кинуть в меня помидоркой за дотошность...

спелой

Лови помидорку!

По замечаниям - ок, переделать-то 5 секунд...

ps
сегодня наконец-то пришли заказанные ништяки...

А еще битопласта два листа на халяву вымутил, буду над пластиком задним извращение творить... и на всякий случай визомата листочек... мало ли чего утяжелить придется

хотел заняться прямо сейчас, НО погода подвела... полил дождь, теперь хрен разберешь пороги

**Вячеслав Меркулов** · 29.04.2009 15:13

Сообщение от NEOlitik

что-то типа вот так?
1 - принципиальная
2 - общая (электрика+принцип)

На электрической схеме динамики можно и не рисовать, только электропотребляемые компоненты, а также АКБ...
А на принципиальной силовые кабели ни к чему, только межблочники...
А то получилось две одинаковые картинки с разными названиями...
ИМХО конечно...

**NEOlitik** · 29.04.2009 15:49

Сообщение от Вячеслав Меркулов

А на принципиальной силовые кабели ни к чему, только межблочники...

хм... а на принципиальной и нет силовых. только межблочники и акустические. насчет АКБ точно, забыл...

**wrangler** · 29.04.2009 15:57

Сообщение от M!X

можешь кинуть в меня помидоркой за дотошность...

Двумя. На эл. схеме - только подключение и (!!!) преды + номинал проводки. ИМХО там компаненты проще схематично нарисовать - оно как то понятнее сразу.

А то каша в глазах...

**M!X** · 29.04.2009 16:00

Сообщение от wrangler

Двумя. На эл. схеме - только подключение и (!!!) преды + номинал проводки. ИМХО там компаненты проще схематично нарисовать - оно как то понятнее сразу.

А то каша в глазах...

Согласен

У меня есть еще монтажная схема - правда сам не знаю зачем - где все провода, дистры и уси в масштабе и начерчены там, где проложены на самом деле...
