Hunday Elantra XD (медленно, но верно) попытка №3

Доброго всем времени суток :pleasantry:

1. Приобрел я значит автомобиль: Hunday Elantra XD
фото №1
http://magnitola.org/members/5670-al...cture38939.jpg
фото №2
http://magnitola.org/members/5670-al...cture38940.jpg

2. Первым делом была установлена охранная система
http://magnitola.org/members/5670-al...cture38941.jpg

3. Затем покатавшись с магнитолой дававшейся в комплекте с авто (кодовое название Blauren), я не выдержал и сняв ее обнаружил, к своему несчастью, что то не стандартное:
http://magnitola.org/members/5670-al...cture38942.jpg
Но не так страшен черт как его малюют :laugh2: Мой друг работая недалеко от Горбушки был заслан туда на разведку, результатом разведки стало приобретение переходника на обычный ISO разъем, который в дальнейшем был перепаян и аккуратно термо-усажен (чуть позже с фоткаю) для установки CDD URAL ConceRt.
На своем законном месте:
http://magnitola.org/members/5670-al...cture38943.jpg

начало,,норм,,что дальше,,,

Собственно на данный момент все.
В прошлые выходные было очень жарко и припекало на солнце, возиться не было сил. Правда часа полтора провел в поисках тех отверстия для заведения силы от АКБ.
Планирую протащить: +2га (в багажник на саб, - от корпуса), +8га -8га (на фронтальный усилитель, стоять будет под сиденьем). Все провода в гофрах.

вот что будет устанавливаться:
Голова - URAL CDD
Фронт - Hertz HT 25 + Hertz HV 165L - поканально: ВЧ от ГУ, НЧ от Audio System Twister F2-190
Саб - Audio System F2-300 + Hertz HX 250 (корпус в раздумьях)

Тех. отверстие должно быть под левым передним подкрылком. Там стандартная проводка идет. На J4 по крайней мере так сделано. Только точно не знаю как туда подлезть :)

Ander07, Спасибо.
Ковыряя просторы глобальной помойки, обнаружил:
фото 1
http://magnitola.org/members/5670-al...cture38944.jpg
фото 2
http://magnitola.org/members/5670-al...cture38945.jpg
фото 3 вот тут появляется проблема, в месте где эта дырка выводит в салон, стоит коробочка... и как через нее протащить ту самую кучу проводов ((( я пока что не придумал... Афтрор фото туда пихал лишь один провод 8га.
http://magnitola.org/members/5670-al...cture38946.jpg

з.ы. Ander07, фото обалденное прикрепил =)

з.ы.ы. Люди подскажите как прикреплять миниатюры, а то большие фото как то неудобственно.

а ты наверное вставляешь фото в "тело" сообщения,попробуй через меню "управление вложениями", обычно так вставляются..

Продолжаем. :magnitola-team:
Эти выходные выдались не продуктивными в связи с выпадением осадков на голову и отсутствием нормального инструмента.

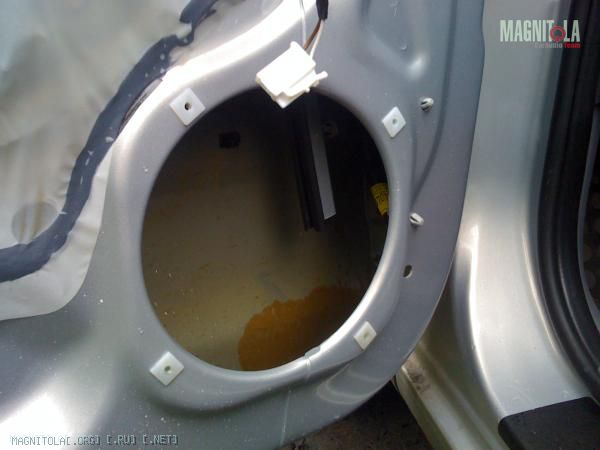

Разобрал дверь для изучения внутренностей:
фото №1
http://magnitola.org/picture.php?alb...d=9120&thumb=1
фото №2 (тут будет мидбас)
http://magnitola.org/picture.php?alb...d=9121&thumb=1
Фото №3 (общивка изнутри)
http://magnitola.org/picture.php?alb...d=9122&thumb=1
фото № 4 и 5 и 6 (штатные динамика)
http://magnitola.org/picture.php?alb...d=9124&thumb=1 http://magnitola.org/picture.php?alb...d=9123&thumb=1 http://magnitola.org/picture.php?alb...d=9125&thumb=1
Штатный динамик был обрисован для дальнейшего выпила из фанеры поставочного кольца.
Пищалку пока буду устанавливать в штатное место, если не понравится и URAL не выведет мне ее куда надо, будет переезд повыше (в уголки зеркал)

я тоже такую ломаю))))

Цитата:

---

Сообщение от LiHoy

1. Приобрел я значит автомобиль: Hunday Elantra XD
...
2. Первым делом была установлена охранная система
http://magnitola.org/members/5670-al...cture38941.jpg

---

Ухаха! Прям представляю, как это все рассказывается голосом героя саус парка :rofl: Фотка охранной системы прям как надо)))
Молодец, повеселил) Хороший выбор, поздравляю.

Я, значит, завтра приобретаю этот же автомобиль, надо будет такую же охранную систему поставить, а то в Царицыно тут у меня ходят всякие по ночам... Маньяк

Цитата:

---

Сообщение от Filimon83

я тоже такую ломаю))))

---

делись опытом и фото =) Были ли попытки установить усилитель под сиденье? если да, поместился ли?
mallbert, =)

з.ы. Щиикарна =)

Цитата:

---

Сообщение от LiHoy

делись опытом и фото =) Были ли попытки установить усилитель под сиденье? если да, поместился ли?
mallbert, =)

з.ы. Щиикарна =)

---

выложу седня два 90 сифона под передними седеньями, пищи на стояках сч, в угалках зеркал, есть кстати коробки литров по 40 в крылья)))):magnitola-team:

Цитата:

---

Сообщение от Filimon83

выложу седня

---

Очень интересно =)

Цитата:

---

Сообщение от Filimon83

коробки литров по 40

---

ЗЯ???

про коробки ЗЯ фотки попожжа

значит хфоток немного старых и новых енто которые разобранные

Очередные пьяно бездарные выходные в плане автозвука...
На соревнования не попал.
Машину почти не ковырял.
Что ж за жизнь такая. Надо брать отпуск и творить...
Но все же:
1. Другом были выпилены очень аккуратненькие кольца поставки для фронта. Надо примерять.
2. На машину был установлен свет в виде японских габариток, ближнего ксенона Саншайн 4300 и дальних лампочек Cats. Осталось заделать противотуманки.

Инсталляция зашла в тупик из-за отсутствия времени и сил.
За последние 4 недели была начата водительская дверь (на внешнюю сторону было укатано 2 листа БИМАСТ - БОМБ)
Собственно ранее изготовленные кольца для динамиков (10мм фанера):
http://magnitola.org/members/5670-al...cture40180.jpg

Поостыл я к АвтоЗвуку или может весна так влияет.
Тему размещаю в курилке что бы не флудить в общих темах, так как на мой взгляд все что я тут понапишу больше флуд.

В общем сейчас есть:
АВТО - Hyendai Elantra XD
ГУ - Ural CDD (С неработоспособным энкодером)
ФРОНТ - Audio System Twister F2-190 (С подозрением на их извечную болезнь) + НЧ Hertz Mile 165 (Китай) и ВЧ Hertz Mile какие-то там (тоже Китай) подключенные от ГУ (аля поканалка)
САБ - Audio System Twister F2-300 + JBL GTO 1000 (бубнит что то)

Так же имеется сабовый динамик Hertz HX 250 который мну безумно нравится...
Так же имеется ГУ Накамиши MB 100 которую я так блин и не поставил этой зимой...

Мысли:
Не хочу резать обшивки и выносить динамики --- следствием чего являются мне 2 пути:
1 Установить Накамиши + Hertz Space K6L на фронт + доделать таки коробку под саб и поставить Hertz HX 250, забить на проц и все остальное вместе взятое...
2 Установить Накамиши + CDT Audio CL-E61NEO на фронт + CDT Audio CL-69 вместо штатных тыловых бнинов + зашумить по основательнее багажник, и опять же забить на все...

Но возникает трабл:
Усидлители... Есть подозрение что твистер 190 глючит что приводит к желанию его сменить, на, что? (ставьте запятую где хотите) Иак как есть загон что усилители должны быть одной марки + желательно что бы и ГУ было то же предполагаю Pioneer... PRS-D220 + PRS-D220 к примеру...


http://www.pioneer-rus.ru/ru/landing...VH-tuners.html - поймал себя на мысли что диски в машине не слушаю вообще... так что жду появления это ГУ и ставлю.

з.ы. вот такая каша у меня в голове... просто хочу что бы играла музыка и все...

з.ы.ы. прости за такой вот бред сумасшедшего... грустно мне...




Возобновим рассказ =)

Что установлено на данный момент:
ГУ - Nakamachi MB100
Фронт - Audio System Twister F2-190 -> 2W10.3 Xover -> НЧ Hertz Mile 165 (кЕтай) и ВЧ Hertz Mile какие-то там (тоже кЕтай)
Саб - Audio System Twister F2-300 + JBL GTO 1000 (бубнит что то)

ШВИ - Передние двери (требуется переделка), пол, в ногах пассажира и водителя.

Проводка - DAXX

я за первый пункт,поставить нак, фронт и сабик ,и забить на проц, ездить и слушать музыку

Продолжаем флудить....

Сегодня перенес пищи в уголки зеркал... Штатне элантровские места никуда не годятся. За неимением места для более глобальной переделки пока так... Так вот... Звук... Я пока в восторге ))) единственное что, хочется притушить пищи, в планах перенести их на стойки. Просто пока кросы лежат в дверях и нет такой возможности. Родной крос стоит у друга в машине, в дальнейшем скорее всего подключу все по биампингу.

Звук Нака это что то.

К стати, начал делать подиумы =) смешно да... сделал дырку в общивке =)

Установка АЗ, фальш панель для усилителей и проводка.

Школота пишет сочинения на тему "Как я пробухал провел лето.", а я напишу чем занимался в эти выходные.
Уже давно ездил с абы как проложенными проводами, никак не закрепленными усилителями… И собственно вкушал музыку, плюс наводку (ух и раздражало она меня)
Состояние моей инсталляции меня удручало и вот выходные, солнце… Самая прелесть для повозиться.
Снял сиденья:
http://s3.images.drive2.ru/car.journ...05c80-main.jpg
Поднял коврики:
http://s3.images.drive2.ru/car.journ...f8360-main.jpg
не подумайте что листы VM идут в штатной комплектации, они были мной наклеены давным давно =)
Давно была задумка как закрепить усилитель и кроссоверы под сиденьями, да так что бы ничего не резать и не портить. Были сняты размеры, лобзик в руки и по фанере. Затем обтянул эту форму винилом, я не спец по обтяжке, так что первый блин как говориться…
http://s3.images.drive2.ru/car.journ...52000-main.jpg
Ах да, крепление… оно не замысловатое.
Что у нас на полу в машинах? Не правильно, не ковер =) А карпет… А к нему очень хорошо липнет липучка ) (не знаю как ее называют)
http://s3.images.drive2.ru/car.journ...494e0-main.jpg
Собственно повторил сею опирающий для 2го подседельного пространства:
http://s3.images.drive2.ru/car.journ...b8220-main.jpg
Собственно так эти панели легли на пол:
http://s3.images.drive2.ru/car.journ...9d440-main.jpg
А это уже с прикрученными кроссоверами:
http://s3.images.drive2.ru/car.journ...be4c0-main.jpg
По поводу проводки:
Все убрано в гофру, почти. Сини-Серый провод имеет свою достаточно толстую защиту поэтому его оставил как есть, провода на ВЧ от кроссоверов до динамиков в гофре. Силовая проводка тоже.
з.ы. не забывайте проверять все соединения, или вам про это будет напоминать лампочка "Air bag" на панели приборов =)

мне кажется я эту машину видел на Драйве :eek:

Френк Конечно видел =) про не етам не много, но флужу помаленьку )))

Итак что я имею на данный момент:

ШВИ: Потолок, передние двери, частично пол.
Тракт: Nakamichi MB-100 Green + Audio System F2-300 + "Hertz MLK 165" + DAXX
Проводка: В гофрочках, прикрепленная как смог так сказать =) доведена до водительского и пассажирского сиденья, так же на будущее кинул до багажника по левомо борту RCA для сабега.

Сабика пока нет, так как нет корпуса для него... + проводку нужно класть + пол нужно шумить + желательно переделать шумку передних дверей и обязательно вынуть динамик из под обшивки. Работы много в общем ))) Как я мог забыть, и пищи пищи... чтоб их... так и не могу для них местечко найти (((

Подиумы подиумами =) а проводку делать тоже надо.

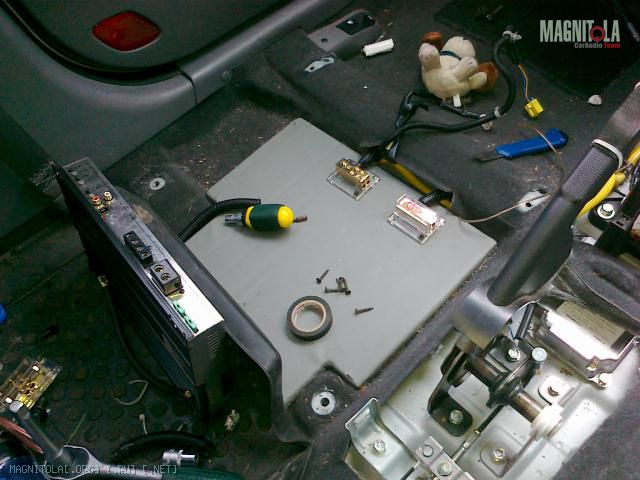

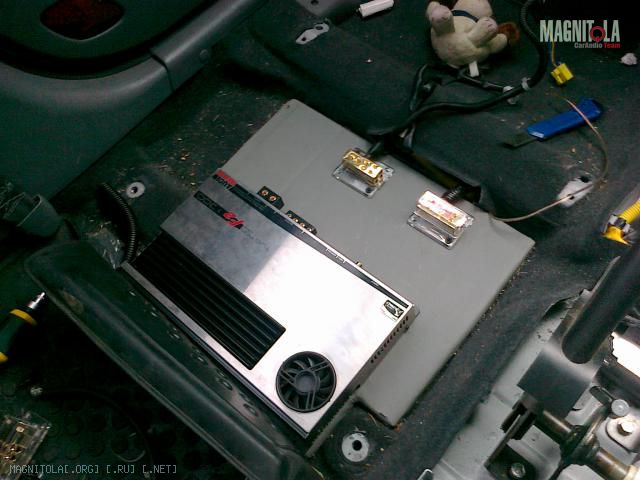

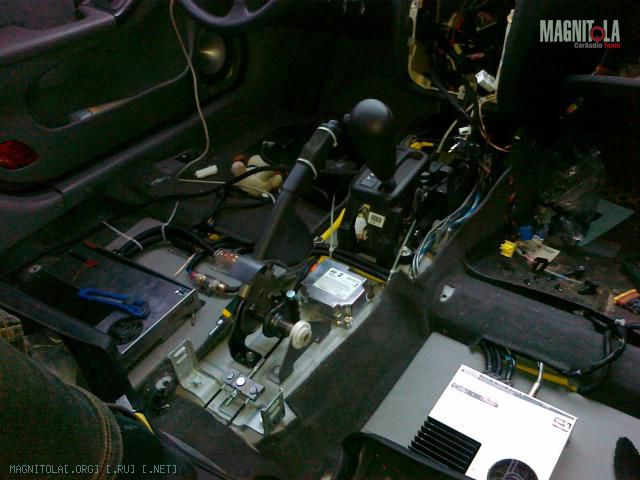

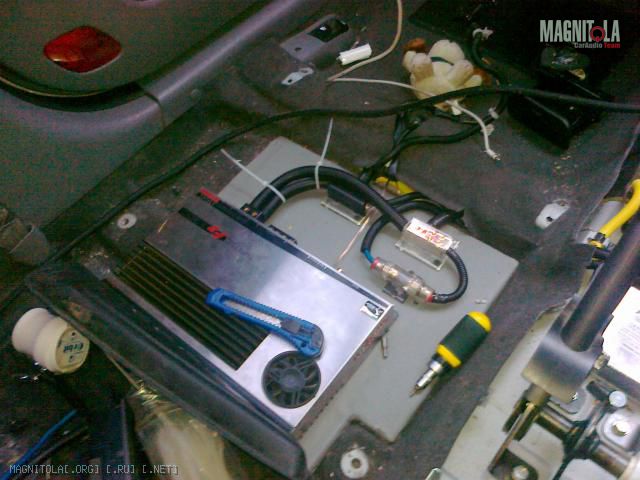

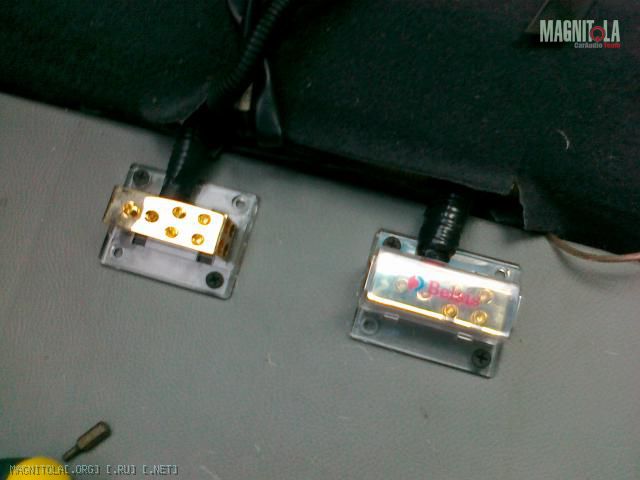

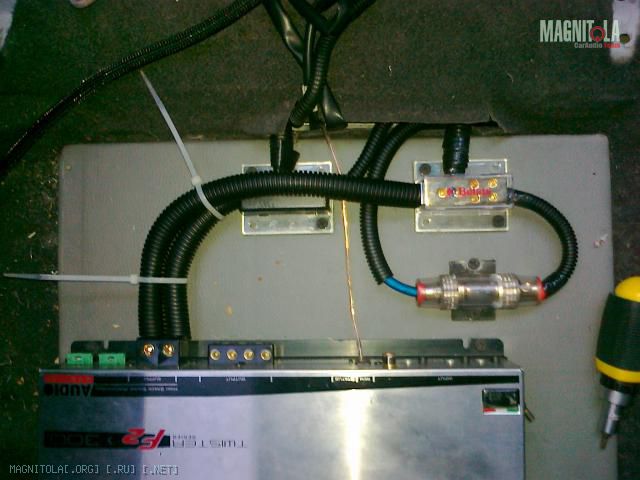

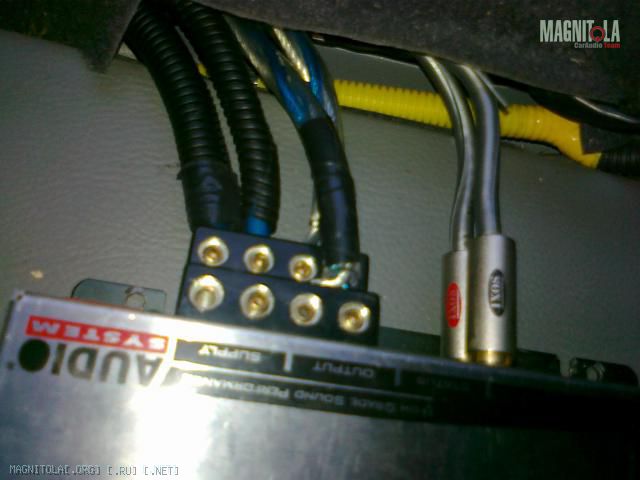

Собственно в выходные уложил проводку... так как нужно было подключать 2й усилитель...

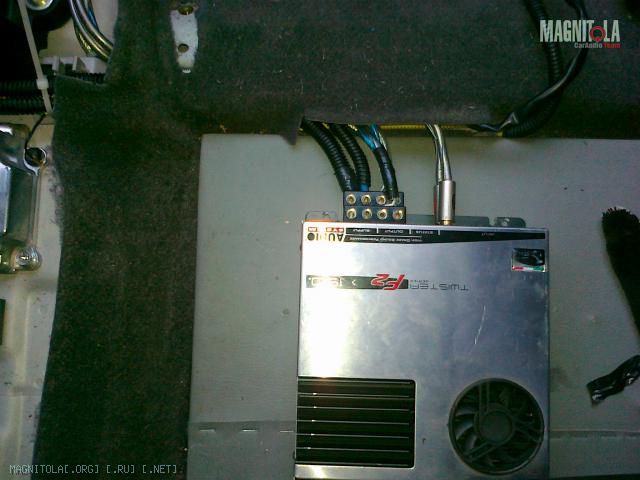

Вложение 78816Вложение 78811Вложение 78814Вложение 78812Вложение 78813Вложение 78809Вложение 78810Вложение 78815 Понимаю что не все так красиво как хотелось бы... Но есть к чему стремиться )))http://magnitola.org/images/misc/pencil.png

Так... Помимо проводки на данный момент уже как больше месяца обратно вернулся URAL =) Спасибо sam01 за перепайку энкодера =)
Теперь вот все жду когда же мне чего скажут по подиумам...

На данный момент система опять вот такая:
URAL ConceRt + Audio System Twister F2-190 + Hertz MLK 165 поканально от ГУ с Twisterом + Audio System Twister F2-300 + Hertz HX 300 в 22х литровом ЗЯ...

Помимо подиумов, сейчас буду экспериментировать с корпусом для сабега...

а куда делось охлжадение ног задних пассажиров? Вырезал или его и небыло?

Цитата:

---

Сообщение от zyuzyukin

а куда делось охлжадение ног задних пассажиров? Вырезал или его и небыло?

---

Ну честно говоря пока что я прост убрал удлинители воздуховодов... Планирую еще заглушить намертво или съемно что бы горячий воздух по усям не гулял

Прикупил себе замечательную штучку... Называется Atapi BOX =) Теперь у меня тюнингованый Ural CDD И всегда с собой много музыки в хорошем качестве.

p.s. Спасибо STASNIK

а с подиумами ничего не придумал? а то у меня сейчас так же как у тебя на этой фотке

вот так сделать можно
http://dopob.su/pictures/photos/portfolio284.JPG

serh, а как это сделано? есть какие-нибудь подробности?

Всем привет =) что то я давненько тут ничего не писал... да и писать собственно нечего честно говоря...
alexkor, пока к сожалению ничего не придумал... так как нет времени. Нооо вариант предложенный serh очень сипатизирует, скорее всего так и буду делать, а делается это руками как и все подиумы ))) пена фанера... эпоксидка... и вперед

Цитата:

---

Сообщение от LiHoy

пена фанера... эпоксидка... и вперед

---

эт понятно, интересно что на чём держится, как прикручивается...
то есть к железу двери прикручиваются проставочные кольца(типа колодцем) к ним днамик, а потом обшивку? или вешается обшивка а потом притягивается дином?

никакой пены !! вырезаем дырку в обшивке , нарезаем колец ( на одну стонону по -3 кольца ( два толстых и один маленький(его дя углубления гриля))) все это выставляем (первый жестко крепим к железу ) второй и третий скрепляем межу собой и саморезами крепим к первом и второй и первый закрепляем на обшивке так чтобы не болталось и не двигалос под неким усилием ,далее все снимаем (обшивку с 2 польцами) обтягиваем тканью и пропитываем(эпд,полиэвирка) ждем когда высохнет и далее уже стекломат+ полиэфирка или стеклоткань + эпд ..ну а далее когда все застунет уже шкурим а далее шпаклюем и снова шкурим ну перетягиваем чем хотим

serh, 1 маленькое но, метал двери идет под наклоном, как с этим справился и на каком уровне резалась обшивка...

Все очень просто делается , на этом форуме много примеров как делать такие обшивки да яндакс тоже кишит примерами

Цитата:

---

Сообщение от serh

Все очень просто делается , на этом форуме много примеров как делать такие обшивки да яндакс тоже кишит примерами

---

Спасибо по ржал...
Не Вам, уважаемый, меня в F.A.Q. посылать.






<--- см. здесь и выше

Меня интересует конкретное место крепежа тоннеля НЧ к металлу двери. У моих динов слишком большой магнит и так как я думал крепить изначально красивый подиум не выходит.

все конктретное делается по месту ;)

Цитата:

---

Сообщение от serh

все конктретное делается по месту

---

Тоесть общения с элантрами конкретного нет что ли? Так бы сразу и сказали...

Я в элантре делел только обшивки ,подиумы под вч и багажник с установкой саба в полку , так что думаю да ,конкретного не было
