Продолжу.
Тема шумоизоляции внешней части двери и латание технологических отверстий алюминиевыми заплатками я подробно описал выше.
Сегодня я расскажу как я в дверях сделал подиумы.
На примере левой двери:
Выпиливаю из МДФ квадрат высотой от низа двери до моторчика стеклоподъёмника, шириной от края двери до левой части моторчика. С помощью лобзика снимаем фаску по нижнему краю – иначе не оденется обшивка.
Вообще , пришлось повозиться с напильником, лобзиком и болгаркой, важно было одно - главное - умудриться оставить для воздуха от динамика как можно большее окно в дверях.
По углам сверлим дырки в МДФ далее в алюминий. Важно, как и в случае монтажа заплаток не убежать от первого отверстия на других. Поэтому сверлю сперва одно отверстие, устанавливаю на алюминии заклёпку, привинчиваю на одну заклёпку, и спокойно засверливаю остальные три.
Снимаю, ставлю ещё три заклёпки и притягиваю алюминий к прямоугольнику МДФ. Теперь видно, в каких местах есть щели.
Она одна сверху в левом углу.
Проще всего, и я сделал именно так – наклеить в те проблемные места слой на слой полоски бомба.
Основание для проставочных колец под миды готово.
Теперь надо набраться храбрости и совершить вандализм по отношению к обшивке дверей. А именно: выпилить в обшивке приличных размеров дыру. Если это не для вас, то в принципе, на этапе шумоизоляции можно остановиться. О дальнейшей инсталляции в двери динамиков, долее 13 см. можно позабыть.
Дырень в обшивке должна получиться для динов в 6,-6,5 дюймов от правой части кармана до почти середины двери по высоте.
Надо приложить к обшивке шаблон: круг диаметром 18 см. и станет ясно – какой, в черновом варианте, нужен пропил.
После акта вандализма над обшивкой, надо её надеть. Если что то мешает – необходимо лишнее спиливать. На выбор: на обшивке или на посадочном МДФ.
Выпиливаем первый круг. Именно круг. Диаметром 17 см. для моих мидов в 16,7 см. Я сделал побольше -18 см. Приставляю его к первому квадрату. Ищу для него наиболее правильное место. Главное помнить, что если опустить слишком низко – обшивка двери не снимется, так как она в Ауди обувается на дверь сверху вниз. Найдя золотую середину, привинчиваю это саморезами круг к первой квадратной плите. Пробую снять –одеть обшивку. И так до тех пор, пока не добился свободного снятия и одевания на дверь обшивки.
Обозначил карандашом на квадрате положение круга. Отвинтил круг и выпилил внутреннее отверстие. Но с большим допуском, потому что верх , при всём желании, будет ниже инсталляционного диаметра динамика.
Я приклеивал кольца клеем ПВА, для надёжности стягивал саморезами. Не забывайте высверливать тонким сверлом под саморезы отверстия – иначе полопается, или шляпка самореза отломится.
Третье кольцо можно смело клеить на второе. Именно кольцо, с нормальным внутренним диаметром под монтаж динамика.
Всё это удобнее делать на полу. Поэтому даже затрудняюсь подсчитать количество раз снятия и привинчивания бутерброда.
Отвинчиваю бутерброд и начинаю его облагораживать – снимать лишнее, подмазывать раковины холодной сваркой…
В таком виде будерброд будет ориентировать динамик перпендикулярно двери, под небольшим углом на пассажира, если нужно изменить направление излучения динамика, поверх третьего нужно сделать узенькое с необходимым углом кольцо.
Какой угол - я ещё не решил.
Дополнительные фотографии ТУТ
Следующий этап- ШВИ внутренней части двери. Прямо по заплаткам
Серёга...мне кажется можно было попробывать сделать кольцо из МДФ на обшивке, а потом динамик крепить к нему, и прикручивать динамик через это кольцо, и через тонель, который идёт на алюминие...
Quattro, нельзя, потому что обшивка имеет 2 уровня. Я сперва хотел так, но 2 недели ипался, и понял - не воз-мож-но. Теперь просто пипец . Завтра продолжу отчёт

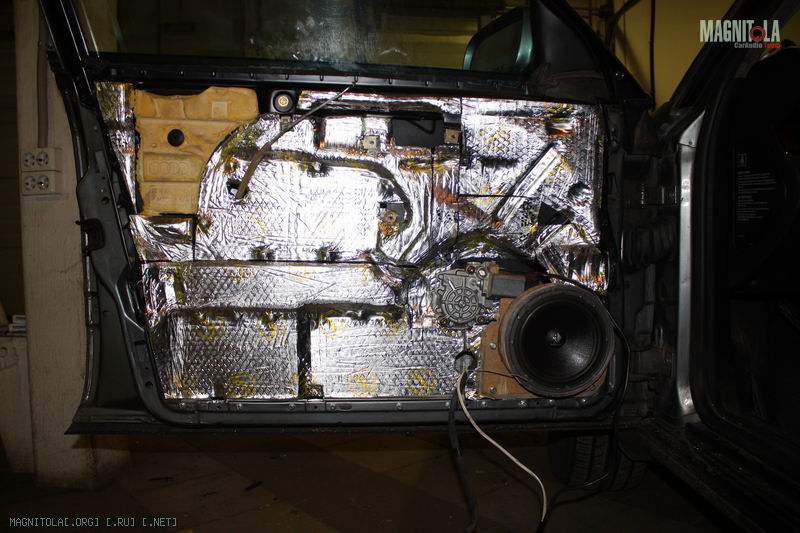

Вчера положил Вибропласт-Голд на внутреннюю сторону двери.
Поверх него будет уложен битопласт
Доворот динамика будет. Подниму на пару сантиметров (по левой двери) на северо востоке.
Baston,А подиум осилишь ? )
Смотри...тонель идут от алюминия, выходит за обшивку. Обшивка нормально снимается? Она же вверх порядком поднимается.
