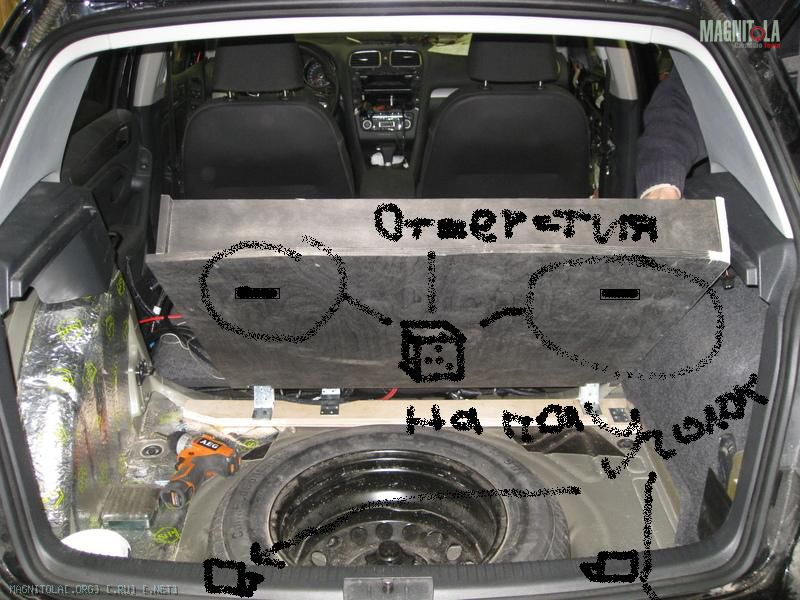

Пару штырей (а лучше уголков и т.п.) из пола поставь у задней панели со стороны бампера, чтобы короб фальшпола (в дне которого сделать соответствующие отверстия) опускался на них. И всё, в горизонтальной плоскости он никогда и никуда не улетит (если только не с полом багажника ))) ).
Вложение 109164
razzin, MSMaster, поддерживаю ваши старания не дырявить кузов и обойтись родными креплениями кузова.Которых не мало.
Только прихал домой из гаража - не удержался :)
Сегодня вечером, спустя 2 недели после начала работы, наконец-то получили первые звуки \o/ Фронт играет афигенно Ж) Даже с учетом непрогретых динамиков и железа, неподключенного саба, наспех поставленных пищалок и игры через аналоговый аи-нет звук очень хороший. Мои первые впечатления - отличная скорость, детальность, красивый женский вокал, очень приятно все слушать :) Сергей, если будет врем - подробнее распишет по своим впечатлениям.
Завтра утром выложу отчет за пятницу - субботу, потом поеду в гараж, за завтра задача доделать основную работу, дальше я заберу машину на неделю, что не успеем - на след. выходных будем доделывать.
---------- Сообщение добавлено 10.04.2011 в 13:04 ----------
По системе:
заказал 700й проц и 624 ценджер с оптикой. Надеюсь, к следующим выходным приедет, система тогда будет выглядеть так:
Alpine IDA-x305 + Ipod Classic -> H700 via Ai-Net - источник на повседнев
Alpine CHA-S624 -> H700 via Toslink - источник для соревновательных дисков
Soundstream HRU.4 -> ALpine SPX-17PRO через родные кроссы в поканалке
ALpine PDX M12 -> Hertz ML2500
Дальше по сделанному:
Начали с усиления крепления корпуса саба - добавили точку на болте в родное отверстие, поменяли крючок на саморезе на жесткий крюк на болтах, усилили металлической пластиной место крепления к штатному кронштейну у заднего бампера.
http://img88.imageshack.us/img88/9761/img1010cs.jpg
http://img833.imageshack.us/img833/8555/img1011x.jpg
http://img838.imageshack.us/img838/7615/img1016tk.jpg
http://img573.imageshack.us/img573/9418/img1017i.jpg
http://img815.imageshack.us/img815/7419/img1018q.jpg
http://img832.imageshack.us/img832/589/img1020n.jpg
Докрепили балку, на которую крепится короб с железом:
http://img12.imageshack.us/img12/5173/img1022yl.jpg
Будем придумывать какое-то крепление для короба спереди, нужно с однойто стороны понадежнее его закрепить, с другой - оставить возможность просто открывать, чтобы достать запаску.
Дальше - сделали отверстия в коробе под проводку, вентиляторы, отверстия для забора воздуха. Вентиляторы будут выдувать воздух прямо к родному выпускному клапану в багажнике, заодно удалоь найти очень тихие - их вообще не слышно :)
http://img718.imageshack.us/img718/9933/img0996f.jpg
http://img805.imageshack.us/img805/4135/img0999y.jpg
http://img851.imageshack.us/img851/683/img1000m.jpg
http://img16.imageshack.us/img16/4340/img1002dx.jpg
http://img232.imageshack.us/img232/6599/img1023m.jpg
Протянули основную часть проводки по коробу:
http://img850.imageshack.us/img850/6743/img1025e.jpg
http://img219.imageshack.us/img219/8528/img1027t.jpg
http://img841.imageshack.us/img841/268/img1036t.jpg
http://img30.imageshack.us/img30/4011/img1047gv.jpg
Пока я возился с проводкой, Сергей сделал площадку под колбу с предом у АКБ и подключил проводку каккуму. АКБ поменяли - штатный стоял совсем маленький, на 51Ач, вместо него влезла Varta Blue Dynamic на 74 Ач. Жаль на 95Ач не поместился по габаритам.. ну думаю 74 хватит.
http://img816.imageshack.us/img816/8394/img1032l.jpg
http://img52.imageshack.us/img52/6215/img1033jj.jpg
http://img153.imageshack.us/img153/2268/img1034i.jpg
http://img847.imageshack.us/img847/1239/img1035t.jpg
http://img35.imageshack.us/img35/1425/img1039t.jpg
http://img813.imageshack.us/img813/9355/img1041p.jpg
http://img835.imageshack.us/img835/1602/img1042gf.jpg
http://img846.imageshack.us/img846/4567/img1046p.jpg
http://img822.imageshack.us/img822/6307/img1052yh.jpg
http://img26.imageshack.us/img26/3075/img1055n.jpg
http://img835.imageshack.us/img835/6927/img1057fo.jpg
http://img194.imageshack.us/img194/4066/img1058er.jpg
http://img39.imageshack.us/img39/3918/img1059lh.jpg
http://img853.imageshack.us/img853/4068/img1061i.jpg
http://img825.imageshack.us/img825/9369/img1064f.jpg
Сделали землю - нашли и зачистили площадку у родного металлического штыря, на него закрепили "пятку":
http://img109.imageshack.us/img109/1539/img1068b.jpg
http://img28.imageshack.us/img28/8522/img1070cx.jpg
http://img820.imageshack.us/img820/4305/img1072ro.jpg
Общая длина земли:
http://img863.imageshack.us/img863/294/img1073.jpg
Закатали кабель в оплетку, все закрепили:
http://img641.imageshack.us/img641/6474/img1074l.jpg
http://img822.imageshack.us/img822/7839/img1075b.jpg
http://img9.imageshack.us/img9/386/img1076d.jpg
http://img832.imageshack.us/img832/5012/img1078p.jpg
http://img196.imageshack.us/img196/3643/img1077og.jpg
Ну и на последок, чтобы проверить звук немножко,собрали правый мидбасс и сделали временное крепление для пищалок - твитеры останутся на таких креплениях до следующих выходных, хз пока вообще как вписать их в интерьер:
http://img819.imageshack.us/img819/7562/img1082y.jpg
http://img189.imageshack.us/img189/2919/img1083h.jpg
http://img838.imageshack.us/img838/1889/img1085z.jpg
http://img860.imageshack.us/img860/611/img1087x.jpg
http://img43.imageshack.us/img43/6176/img1086s.jpg
Сабик работает акунеть как. Есть рельеф на бас-гитаре и удар бочки не размазанный,сначала идет удар колотушки и тут же упругая волна от мембраны барабана, нет никакого запаздывания. Сабик не подгуживает и работает очень слаженно с фронтом. При всем этом не слышно никаких хрюканий и хлюпаний, даже на максимальных ходах дифузора, это надо видеть и слышать,впечатляет... Реально хороший саб.Цитата:
Сообщение от dadec
Телесные ощущения тоже присутствуют, при гипербасовых записях,все-таки номинальных 1200 Вт дают себя знать.
2 razzin, Посмотрел фотки - нашел косячек. Если минус берется с кузова то надо дублировать минусовой провод таким же сечением, как и плюсовой. Ну или главный предохранитель подгонять под провод 9 AWG, потому что сечение штатного провода “минус” приравнивается к 6 мм кв. (9 AWG). На фотках минусовой провод от акума идет только штатный. За этим судьи следят очень строго и так же строго карают на много баллов.
Советую использовать смазку для контактов ибо оставленная голая медь начнет окисляться, контакт будет ухудшаться.
Если все именно так как говорите,хорошо.Хотя и странно при такой компоновке,когда динамик зажат или сидит в углубление.Цитата:
Сообщение от MSMaster
Игорь, да, про это в курсе - физически не успевали все доделать, пока что осталось на следующие выходные и майские праздники:Цитата:
Сообщение от SKI
- сделать корпуса под пищалки, найти правильное направление для них - сейчас стоят "абы как", лишь бы играли эту неделю;
- продублировать массу с акб
- защитить и организовать проводку магнитолы - там сейчас все наспех в кучу
- защитить аи-нет, проходящий через металлическую жесткую балку
- поставить ченджер с оптикой и 700 проц, когда они доедут
- сделать поскрипывающие места - проложить Human Reign, еще в паре мест обшивку укрепить
- подключить вентиляторы в коробе
- отслушать и отстроить систему - пока что Сергей на вскидку с задержками поигрался, вывел голос в центр, играет на\над торпедой бтв уже сейчас, и где-то близко к лобовому стеклу по глубине \o/ Но работы по настройке еще хватит :)
Ну и наверняка еще что-то всплывет.. Так что косяки поправим, но в любом случае - огромное спасибо за подсказки!
---------- Сообщение добавлено 11.04.2011 в 10:21 ----------
Ну и конечно железо все очень хорошо подобралось, отличная скорость и у фронта, и у саба, по мощности огромный запас, играет зашибись! Особенно энергичную музыку - раммштайн фигачит вообще нереально Ж)
Судя по конструкции динамика волна от диффузора распространяется в стороны.Цитата:
Сообщение от dadec
Донышко кастрюли находится на расстоянии 5 см от отверстия в керне магнитной системы и не мешает движению воздуха в нем.
Ну и силовой фактор видимо позволяет создать такое ускорение воздуха,что явно присутствует плотность и скорость в звуке,.
Даже без временной коррекции звук саба вменяемый,а с коррекцией совсем хороший.
Итак, отчет за воскресение:
В районе 6 часов ушло на накладку на пассажирскую дверь и ее сборку:
http://img703.imageshack.us/img703/3498/img1091e.jpg
http://img833.imageshack.us/img833/1258/img1094wf.jpg
http://img810.imageshack.us/img810/3338/img1095xu.jpg
http://img140.imageshack.us/img140/6716/img1114i.jpg
Полуоффтоп - вот сюда будет выдуваться воздух из короба, проходя под ящиком с сабом, он будет выходить через родной клапан.
http://img545.imageshack.us/img545/2693/img1093h.jpg
Дальше - проводка акустических проводов к сабу, подключение саба:
http://img153.imageshack.us/img153/691/img1096wb.jpg
http://img204.imageshack.us/img204/3140/img1098km.jpg
http://img203.imageshack.us/img203/418/img1103f.jpg
http://img8.imageshack.us/img8/7576/img1099am.jpg
http://img189.imageshack.us/img189/9750/img1108wy.jpg
Обтянули все карпетом - вышло очень круто, попали очеь близко к штатному цвету:
http://img3.imageshack.us/img3/9984/img1106zq.jpg
http://img857.imageshack.us/img857/1522/img1107p.jpg
http://img39.imageshack.us/img39/7663/img1111rf.jpg
http://img844.imageshack.us/img844/5742/img1112b.jpg
http://img862.imageshack.us/img862/2766/img1122d.jpg
http://img811.imageshack.us/img811/6553/img1123j.jpg
Как будто ничего и не было - так, сабвуфер поставили :)
Ну и пару фото гу на последок:
http://img816.imageshack.us/img816/3048/img1124e.jpg
http://img153.imageshack.us/img153/2286/img1126n.jpg
Огромный респект Сергею за работу, сделать все это за 14 дней - колоссальный труд, качество работы - просто отличное! Как заказчик я нереально доволен, выходит все сильно лучше, чем я ожидал :)
