Помогите настроить Pioneer P88RS2

**AlexKorshikov** · 16.01.2012 16:58

Если взять такую схему кроссовера 3W.10 что удаляется, можно поподробнее?

прям по центру схемы 3 резистора - 1, 3.9, 6.8 Омно имхо не обязательно удалять все три, можно же только один, например тот что на 1 Ом, вместо него перемычку сделать, и подключить динамик в +2, остальные резисторы всё равно не принимают участия в работе

только вы почему то процитировали только часть текста что писал Папа Карло, он ещё говорил выпаять резистор который в параллель с динамиком (на схеме 10 Ом)

**MAGNITOLA** · 16.01.2012 16:58

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Папа Карло** · 16.01.2012 19:32

Сообщение от Slurm

Вложение 173237
Если взять такую схему кроссовера 3W.10 что удаляется, можно поподробнее?

В цепи пищалки соединяю последовательно резисторы 6,8 и 2,7 ома после них сигнал идет на твитер, а переключатели вообще то выпаиваю и выкидываю- не надежные элементы... В цепи серединки удаляю резистор на 10 ом параллельно HL70, так же выпаиваю все резисторы последовательно с головкой и переключатель. Ставлю перемычку и все.
Можно конечно не удалять переключатели, а просто поставить пищалку в -2 дб( но это мало, надо 4-5дб)и заменить в среднечастотной полосе любой из резисторов после переключателя на перемычку. А вот 10 ом параллельно головке надо по любому убрать.

**Slurm** · 17.01.2012 18:01

С серединкой понято она становится более выраженной - если можно так сказать

а со звуком пищалки (HT25) что произойдет?
Интересует этот вопрос потому как установка сч и вч (сч вч от кросса родного) находится в стадии завершения подиумов) хотелось бы знать, что ждать и как это можно исправить

**Папа Карло** · 17.01.2012 19:34

Сообщение от Slurm

а со звуком пищалки (HT25) что произойдет?

станет мягче

ведь проваленная середина станет почти на место, а пищ мы тоже практически подгоним под серединку.

**Папа Карло** · 21.01.2012 21:44

Slurm, Второе мое сообщение пришло???
Извините за оф...

**Slurm** · 23.01.2012 13:57

Папа Карло, сообщение дошло

В цепи пищалки соединяю последовательно резисторы 6,8 и 2,7 ома после них сигнал идет на твитер,
В цепи серединки удаляю резистор на 10 ом параллельно HL70, так же выпаиваю все резисторы последовательно с головкой и переключатель. Ставлю перемычку и все.

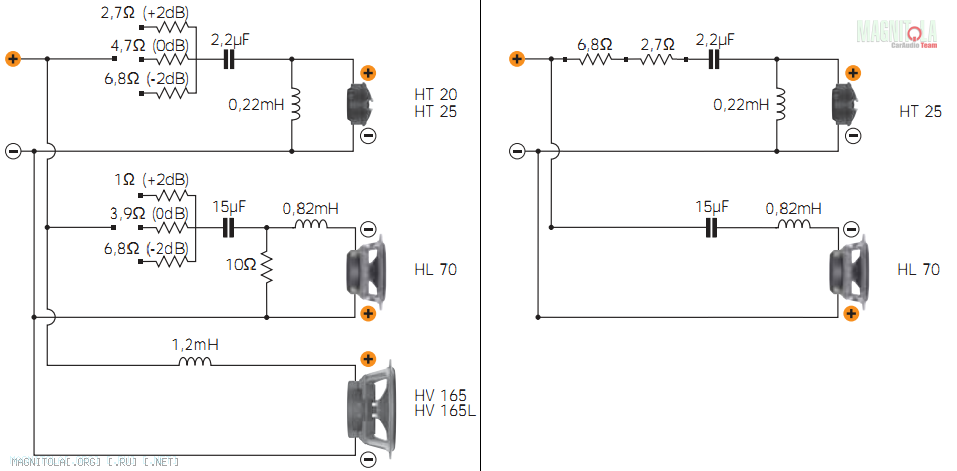

Если правильно понял, то кроссовер примет вид:

Нажмите на изображение для увеличения
Название: cross2.png
Просмотров: 0
Размер: 69.0 Кб
ID: 175951

правильно?
Возник вопрос, кроссовер изначально 2го порядка?
если Я удалю элементы с цепи СЧ то получу 1й порядок, СЧ просто переверну +/- ?

**Папа Карло** · 24.01.2012 22:03

Сообщение от Slurm

Возник вопрос, кроссовер изначально 2го порядка?
если Я удалю элементы с цепи СЧ то получу 1й порядок, СЧ просто переверну +/- ?

Кросс первого порядка без Цобеля по мидам, первого порядка по середине и второго порядка по верхам. Можете попробовать свой вариант, ибо авто это - не дома! Главное, обратите внимание на высоту КИЗ и ее комфортность восприятия... Я б вообще временно тумблер поставил для сравнения фазировки

ибо возможно что так сейчас понравилось- но это не значит, что это правильно и везде нравится будет.

**Slurm** · 25.01.2012 09:16

Сообщение от Папа Карло

Можете попробовать свой вариант, ибо авто это - не дома!

Сравнения с домашним звуком - это все понятно, меня интересует правильно ли схему переделанного кроссовера нарисовал, следуя Вашим советам в этои теме
