Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

вся левая сторона

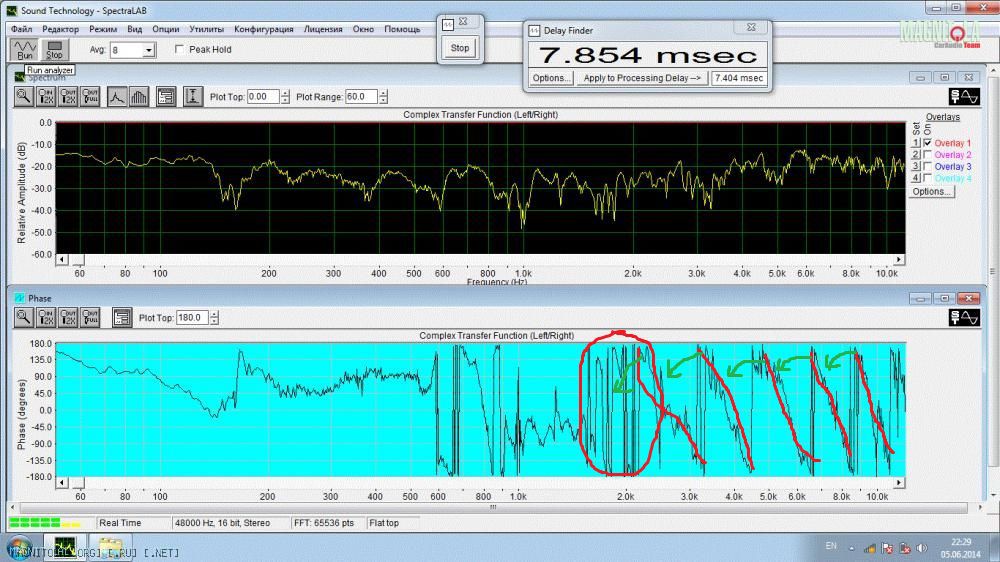

Вот здесь хорошо видно вот, что


красные полосы, это так называемая пила "батенька", как на вид так и на ух! Ее нужно выравнивать (распрямлять) в направлении зеленых стрелочек уменьшая задержку вч. Так же проанализирую остальные графики.

Еще непонятно- на этом графике где все вместе - левая есть пила. А на графике где левый мид и вч отдельно нет - вопрос - при включении саба задержки в память настроек сохранил?

Сообщение от proxor18

вся левая сторона


Вот здесь хорошо видно вот, что


красные полосы, это так называемая пила "батенька", как на вид так и на ух! Ее нужно выравнивать (распрямлять) в направлении зеленых стрелочек уменьшая задержку вч. Так же проанализирую остальные графики.

Еще непонятно- на этом графике где все вместе - левая есть пила. А на графике где левый мид и вч отдельно нет - вопрос - при включении саба задержки в память настроек сохранил?

подозрение на несохраненную задержку в процессоре на левом ВЧ, поэтому такая пила. там график должен выйти идеальный 100% и
До 20.000 Гц выставить в программе нужно

Сообщение от sosed46

Сейчас пойду поковыряюсь еще,такой вопрос нашел базу,потом обрезаю саб сверху к примеру 80гц,включаю мид обрезаю его снизу на 80гц,также 2 порядком,сверху мид во всю полосу,нахожу задержку для мида,после того как задержка найдена выключаю саб,оставляю мид включенный но обрезаю его еще сверху к примеру 3,15кГц,2 порядком,далее включаю твиетр обрезаю снизу 3,15кГц,2 порядком,запускаю процесс ищу задержку для твитера))после всё тоже опираясь от саба...всё правильно я делаю??кто что делает после этого?подгоняете уровень громкости,смотря на АЧХ?и как измеряете сначала одну сторону и сравниваете ее с другой?или по каждому компоненту в отдельности,возможно в теме об этом говорилось уже,прошу не пинать!

Все правильно,но я обычно саб уже не выключаю. У меня всегда, подчеркну всегда. Задержка вч совпадает с базовой, если у тебя она 7.404. то будет +,_ 1-3 тысячных, вообще это зависит от шага изменения задержки в проце. У тебя может быть +,_ десятые или сотни. Но должно быть 7.4.. На миде не всегда точно удается поймать правильную задержку. После предварительной настройки мида , а затем вч опять вернись к миду и подстрой, вч больше не трогай.
Смотри на АЧХ и регулируй уровни каналов по громкости, подбирай точку среза -допустим : мид 3.15 2-м и вч 3.15 2-м , Попробуй срез мида сдвинуть чуть вниз оставляя вч на 3.15 смотри на графики , что происходит. Если нет провала на АЧХ, а ФЧХ выравнивается значит все более чем хорошо. Стык полос может быть как и с раздвижением частот так и с перехлестом. Но срез вч оставь максимально возможно низким у еос 267 резонансная 800Гц , 3.15 нормально, а я их и от 2.5Гц запускал, у них естественный спад после 3Гц.
После того как графики по твоему мнению (теория) хороши, ставь диск и слушай. Отключи все кроме вч послушай где тетя (в центре? подрегулируй), включи отдельно миды, так же послушай, включи вместе левую сторону обрати внимание откуда идет звук от мида или вч или звучит слитно, изменяй задержку на миде (вч не трогай) +,- 1-2 деления и послушай - звук должен быть отчетливым, энергичным, напористым и самое главное быть слитным. Так же для правой. Вкючи вместе послушай тетю, и удар бочки, барабана он должен быть прямо по центру торпедо и быть ясным, четким, мясистым и бить тебя в грудь, но не в затылок. Все пальцы усталиПробуй.

До 20кГц не выставлял,т.к думаю мой пионовский микрофон до туда не добивает,спасиб большое за развернутые ответы,теперь попытаюсь достигнуть положительного результата и обязательно отпишусь,но это уже с утра!

Мужики мои новые измерения и настройки,база таже,саб мид 125гц,твитер мид 3.15кГц,2 порядки
Итак вся левая сторона саб в фазе
левая сторона саб в противофазе

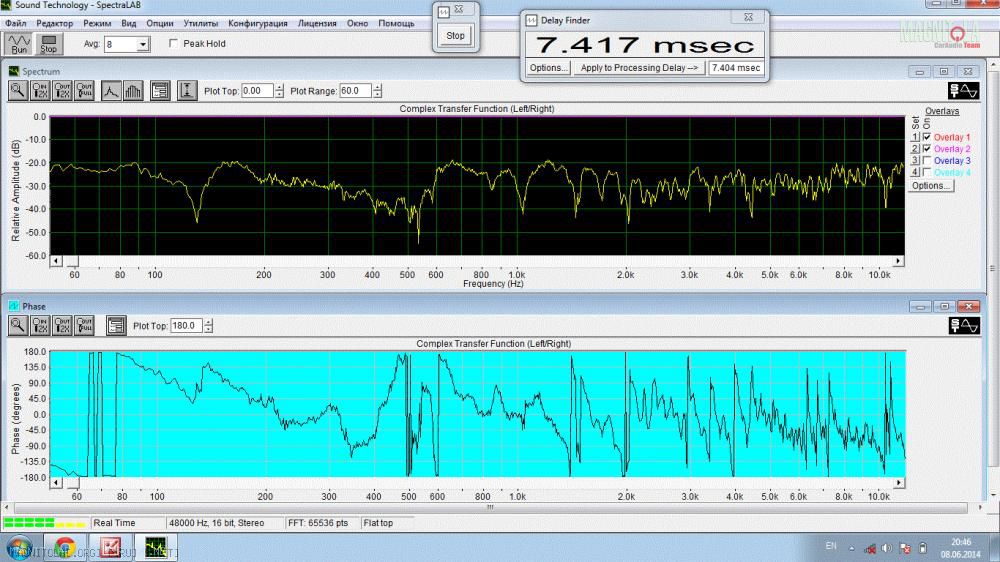

правая сторона саб в фазе
правая сторона саб в противофазе
вся система саб в фазе
вся система саб в противофазе
Честно говоря не могу понять как лучше когда саб в противофазе или в фазе,подскажите по какому треку и как эт можно определить??,но когда он в фазе вроде немного чувствуется в спинку сиденья,когда в противофазе,он значительно тише практически не слышен(но это не проблема можно повысить его громкость) твитеры сейчас в фазе оставил,еще не могу понять как побороться с провалом на 150 Гц,срезами и частотой переходу пробывал играть,как то без изменений,попробую еще эквалайзером,заранее спасибо

Сообщение от sosed46

Мужики мои новые измерения и настройки,база таже,саб мид 125гц,твитер мид 3.15кГц,2 порядки
Итак вся левая сторона саб в фазе
левая сторона саб в противофазе
правая сторона саб в фазе
правая сторона саб в противофазе
вся система саб в фазе
вся система саб в противофазе
Честно говоря не могу понять как лучше когда саб в противофазе или в фазе,подскажите по какому треку и как эт можно определить??,но когда он в фазе вроде немного чувствуется в спинку сиденья,когда в противофазе,он значительно тише практически не слышен(но это не проблема можно повысить его громкость) твитеры сейчас в фазе оставил,еще не могу понять как побороться с провалом на 150 Гц,срезами и частотой переходу пробывал играть,как то без изменений,попробую еще эквалайзером,заранее спасибо

Привет. Видно, что в основном разобрался и очень неплохо все получается.

левая сторона красный кружок фазовая каша, стыковки вч и мида нет, скорей всего косяки инсталла,

левая сторона саб в противофазе красный кружок нет стыковки мида и саба, а вот в фазе она есть. Это относится и к правой стороне.

По твоей фразе " Честно говоря не могу понять как лучше когда саб в противофазе или в фазе,подскажите по какому треку и как эт можно определить??,но когда он в фазе вроде немного чувствуется в спинку сиденья,когда в противофазе,он значительно тише практически не слышен(но это не проблема можно повысить его громкость)" -
бас саба должен быть слитным с мидами, ты его вообще не должен слышать, но ты опять делаешь срез 125Гц, это для мидов высоко (да и для саба). В этом случае будет однозначная локализация саба сзади. Сам посуди, твой мид, который находится впереди, частоты ниже 125Гц воспроизводит с затуханием (2- порядок) их играет саб. Локализацию саба при правильных задержках можно не услышать до 80Гц и ниже. Например у меня частота среза саб 50Гц 2-м, мид снизу 63Гц 2-м. Ты кстати левый мид приводил в полную полосу, по- моему он доигрывает нормально до 40Гц и затем идет естественный спад.
По разъяснению графиков, еще очень советую обратиться к нашему большому спецу ДядяВова.

Сообщение от sosed46

Мужики мои новые измерения и настройки,база таже,саб мид 125гц,твитер мид 3.15кГц,2 порядки
Итак вся левая сторона саб в фазе
левая сторона саб в противофазе
правая сторона саб в фазе
правая сторона саб в противофазе
вся система саб в фазе
вся система саб в противофазе
Честно говоря не могу понять как лучше когда саб в противофазе или в фазе,подскажите по какому треку и как эт можно определить??,но когда он в фазе вроде немного чувствуется в спинку сиденья,когда в противофазе,он значительно тише практически не слышен(но это не проблема можно повысить его громкость) твитеры сейчас в фазе оставил,еще не могу понять как побороться с провалом на 150 Гц,срезами и частотой переходу пробывал играть,как то без изменений,попробую еще эквалайзером,заранее спасибо

Теперь надо шлифовать настройки.
Левый мидбас немного убавить задержку, возможно косяк менее выраженным будет. Искать причину почему такая "каша" от 1.5 до 3.5 кГц. Возможный дискомфорт уху от левой стороны. Играть с частотой среза Мида и ВЧ


У меня саб в противофазе и звучит злитнише с мидамы, даже панч есть, в фазе-будто опускается и отсоединяется от МИДов
Меняя полярность саба - надо "уточнять базу" обязательно. Вот и причина ямы на стыке с сабом и ВЧ.

Правый мид впечатление что перезадержан, очень большой провал на средних частотах

ВЧ два- нормально
а так поздравляю! еще немного и будет фен шуй

правильно саб в фазе, в этом случае он состыкован, поэтому ты не получаешь провал на стыке и он играет громче )
но саб 125гц резать жестко конечно )

Спасибо большое,сейчас послушал саб в фазе норма,в противофазе локализуется сзади,оставлю в фазе,тем более графики об этом говорят и уши тоже!!!с мидами покручу поверчу на слух,..
