Еще раз всем привет.
Вот нарыл один сайт, может будет интересно просмотреть то, что там выложено по самым известным брендам.
http://www.google.de/imgres?imgurl=h...ed=0CCAQrQMwAA
Вид для печати
Еще раз всем привет.
Вот нарыл один сайт, может будет интересно просмотреть то, что там выложено по самым известным брендам.
http://www.google.de/imgres?imgurl=h...ed=0CCAQrQMwAA

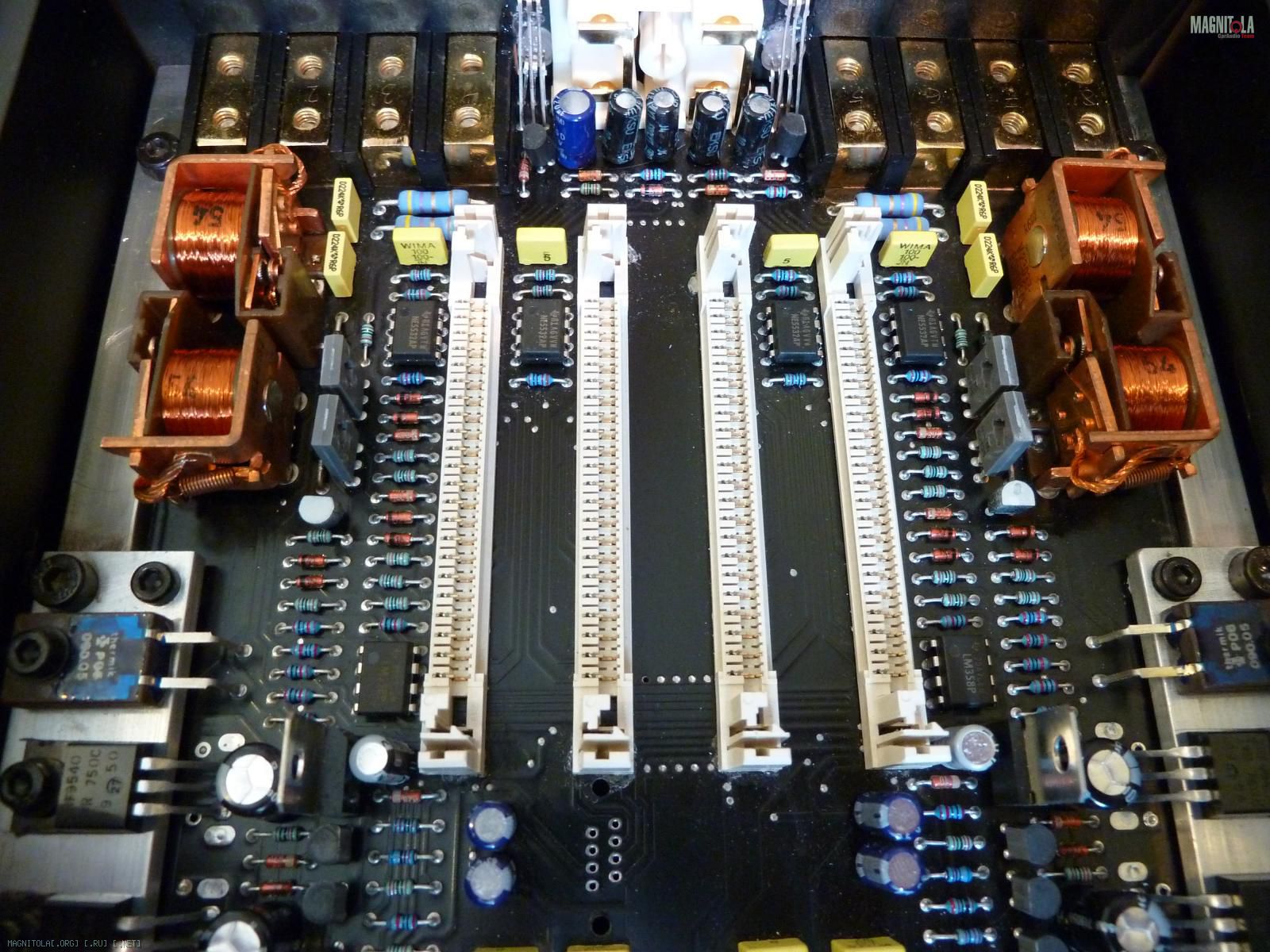

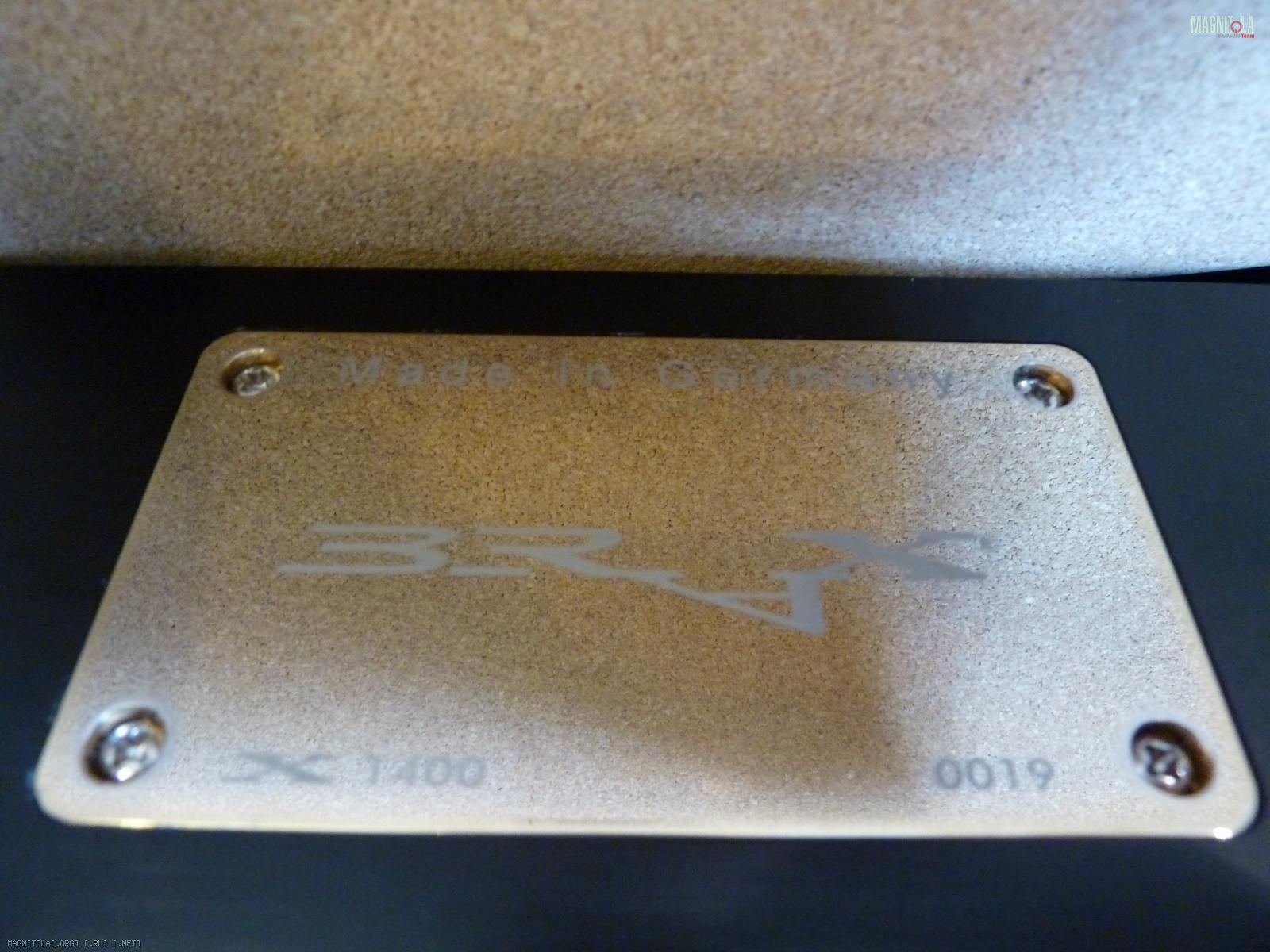

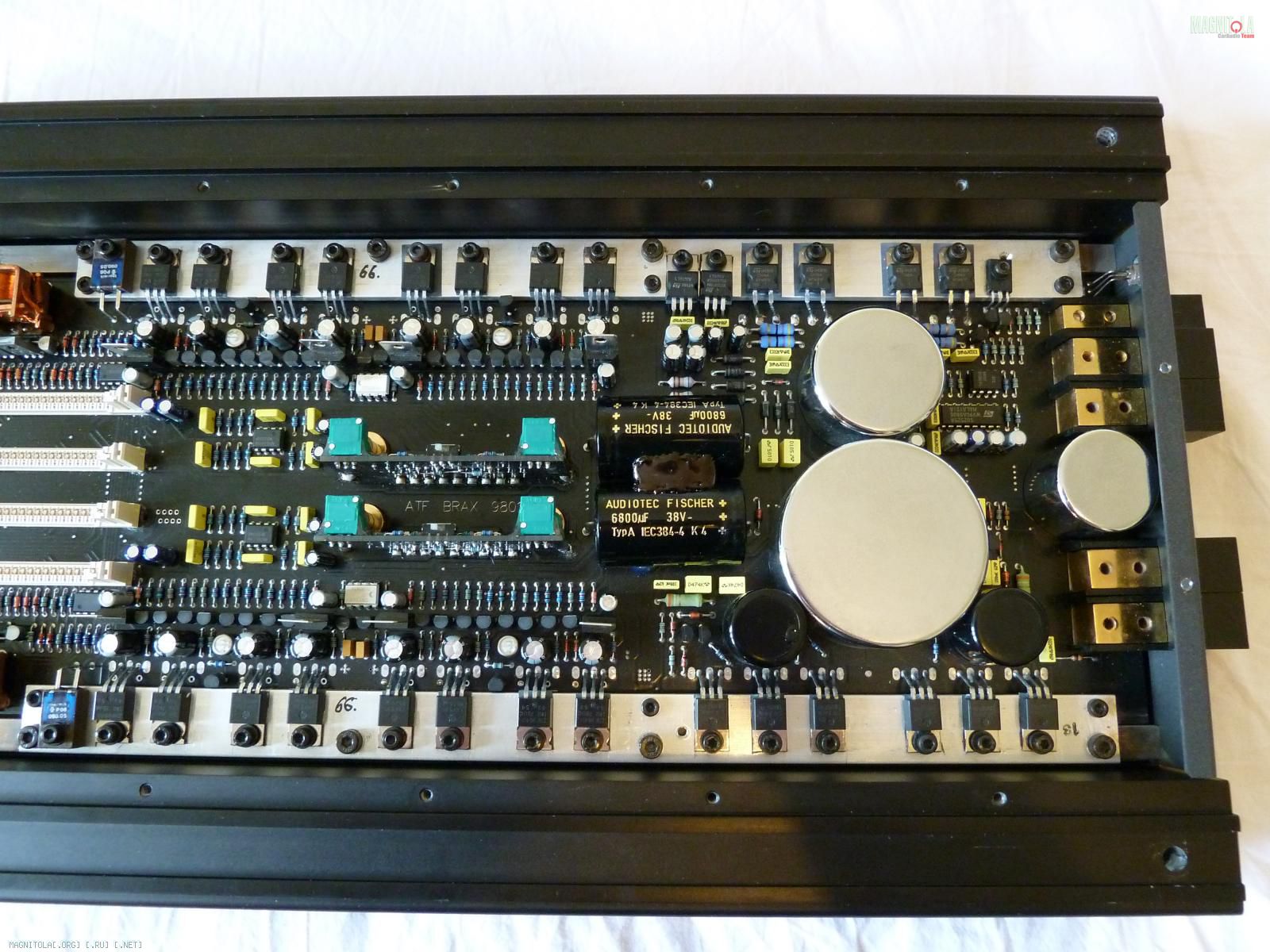

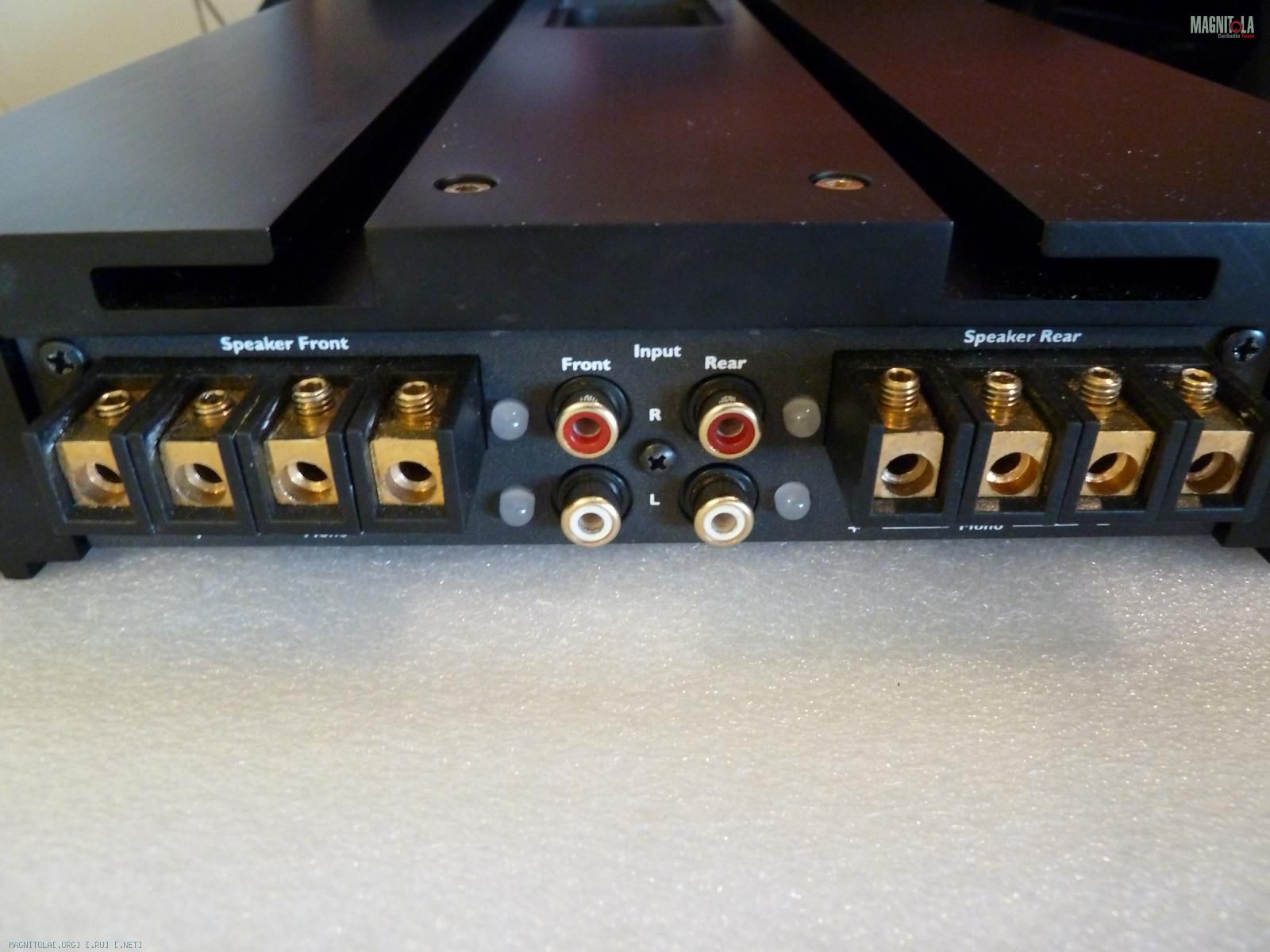

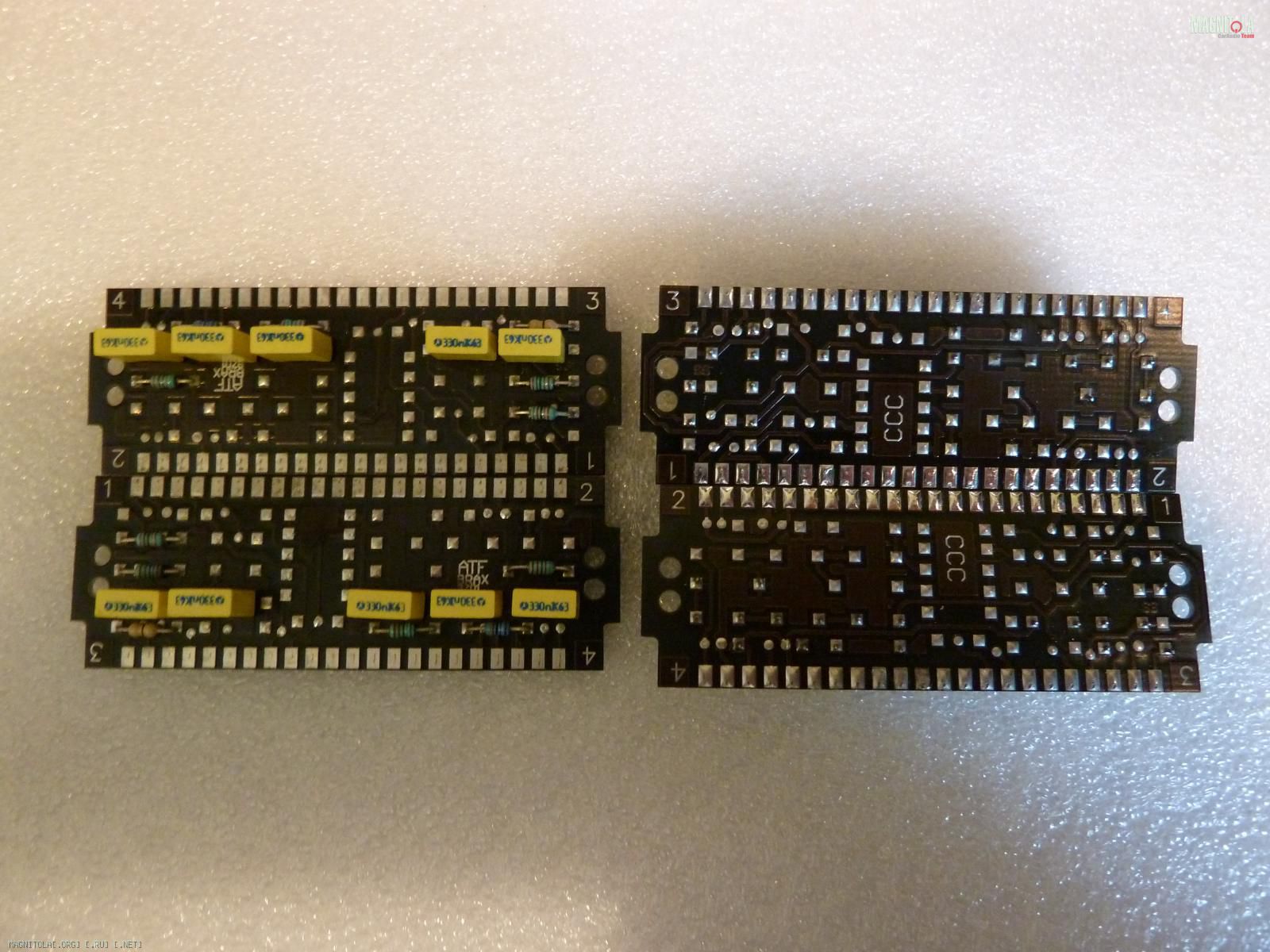

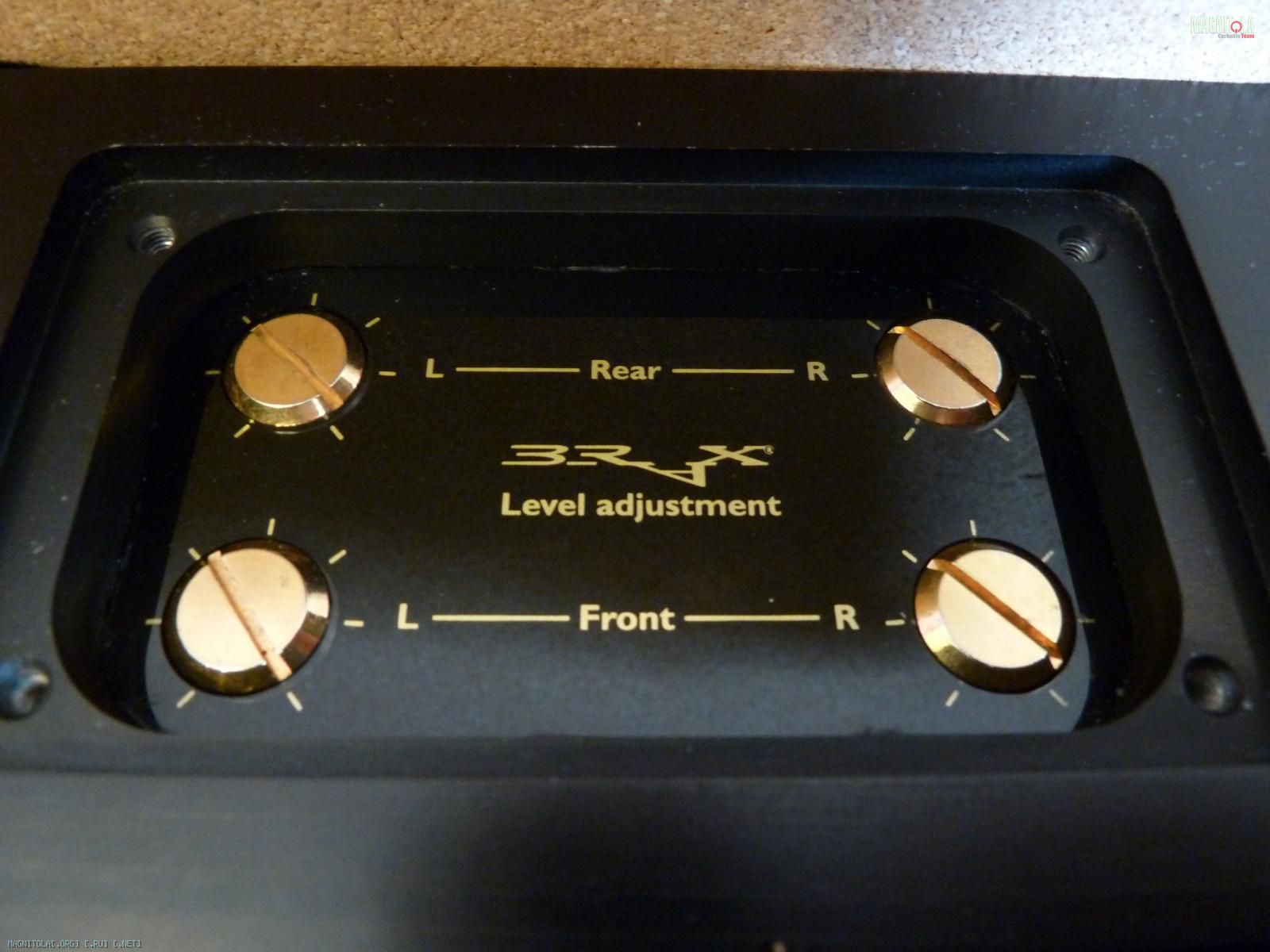

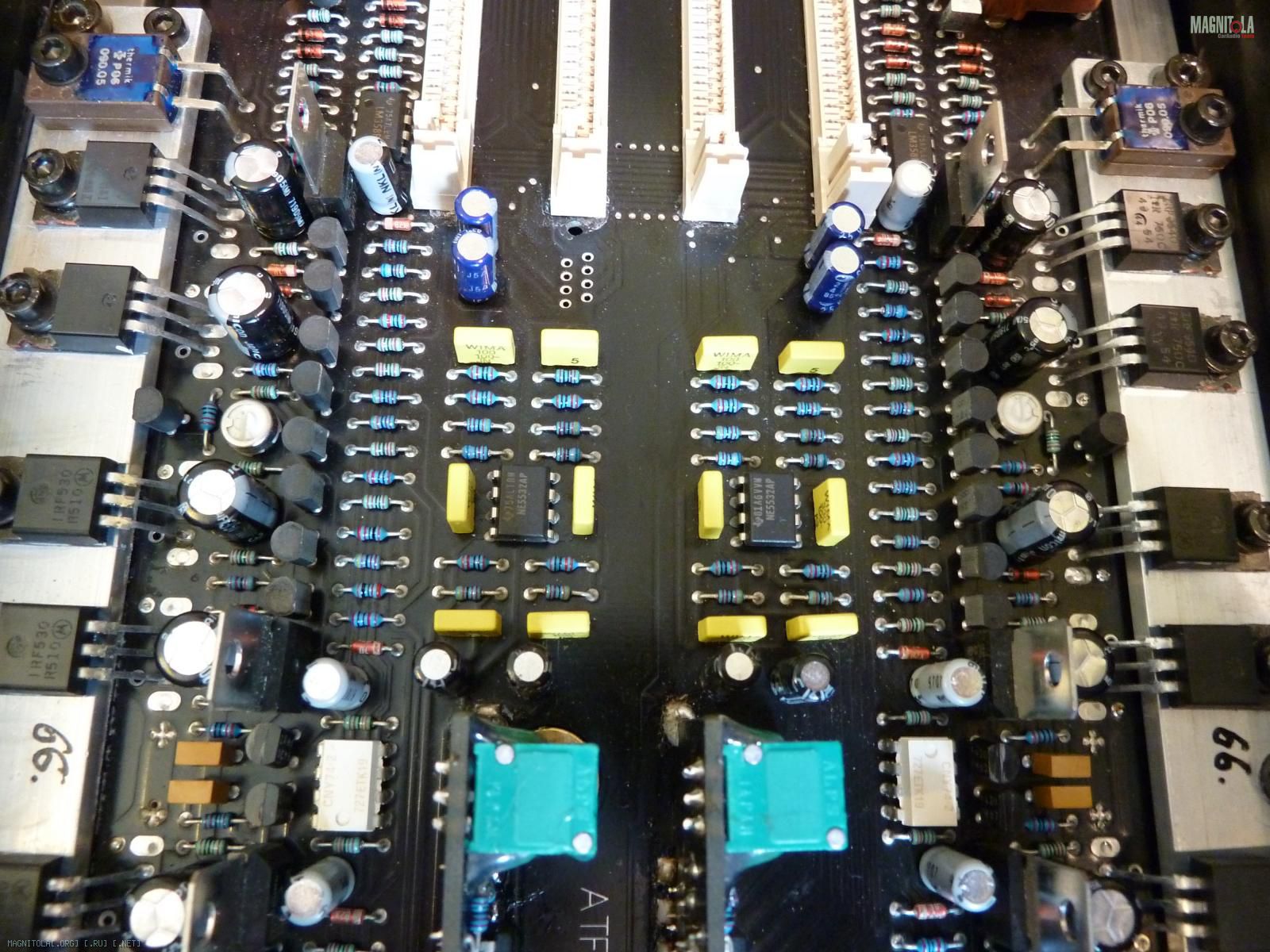

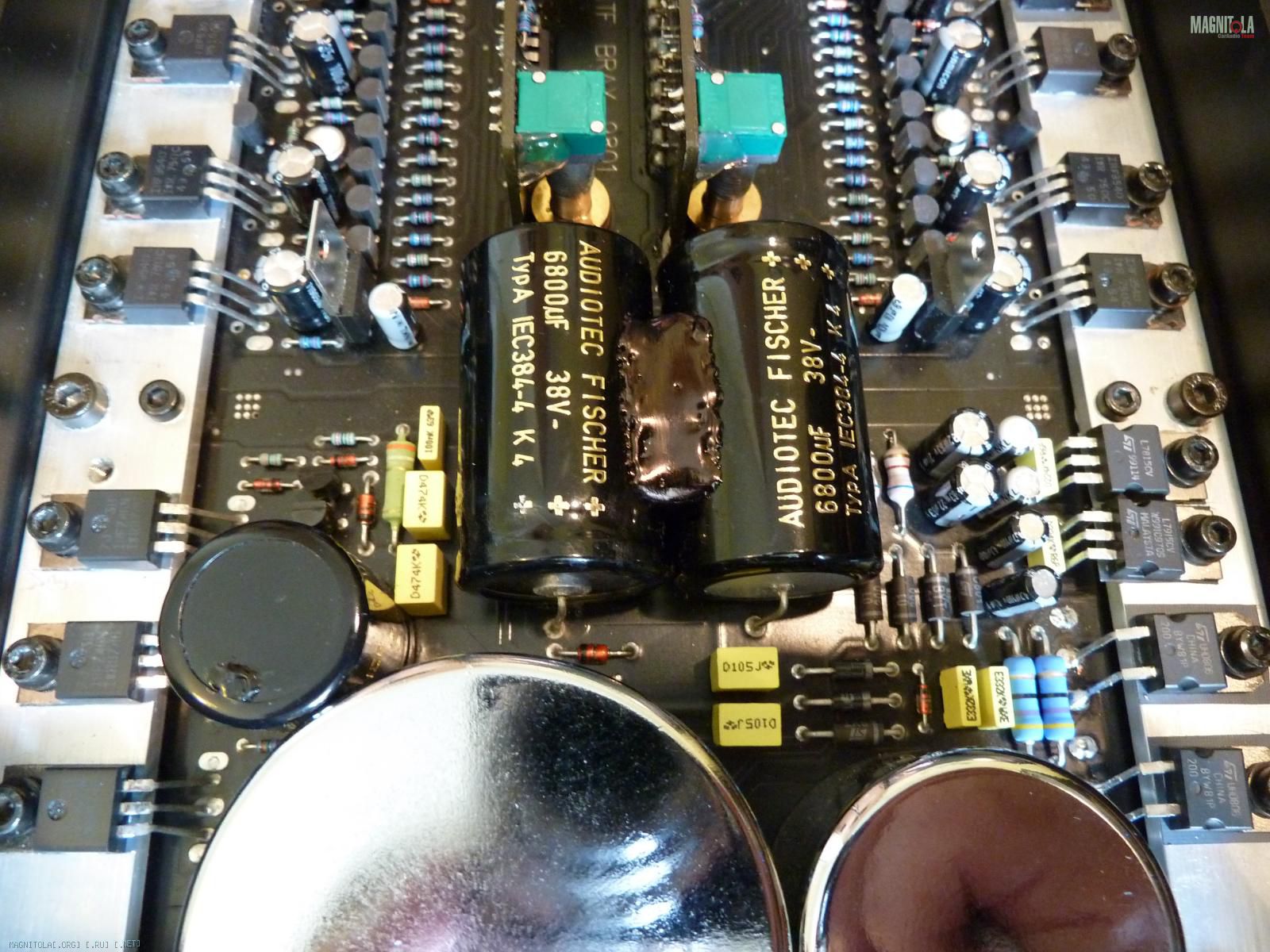

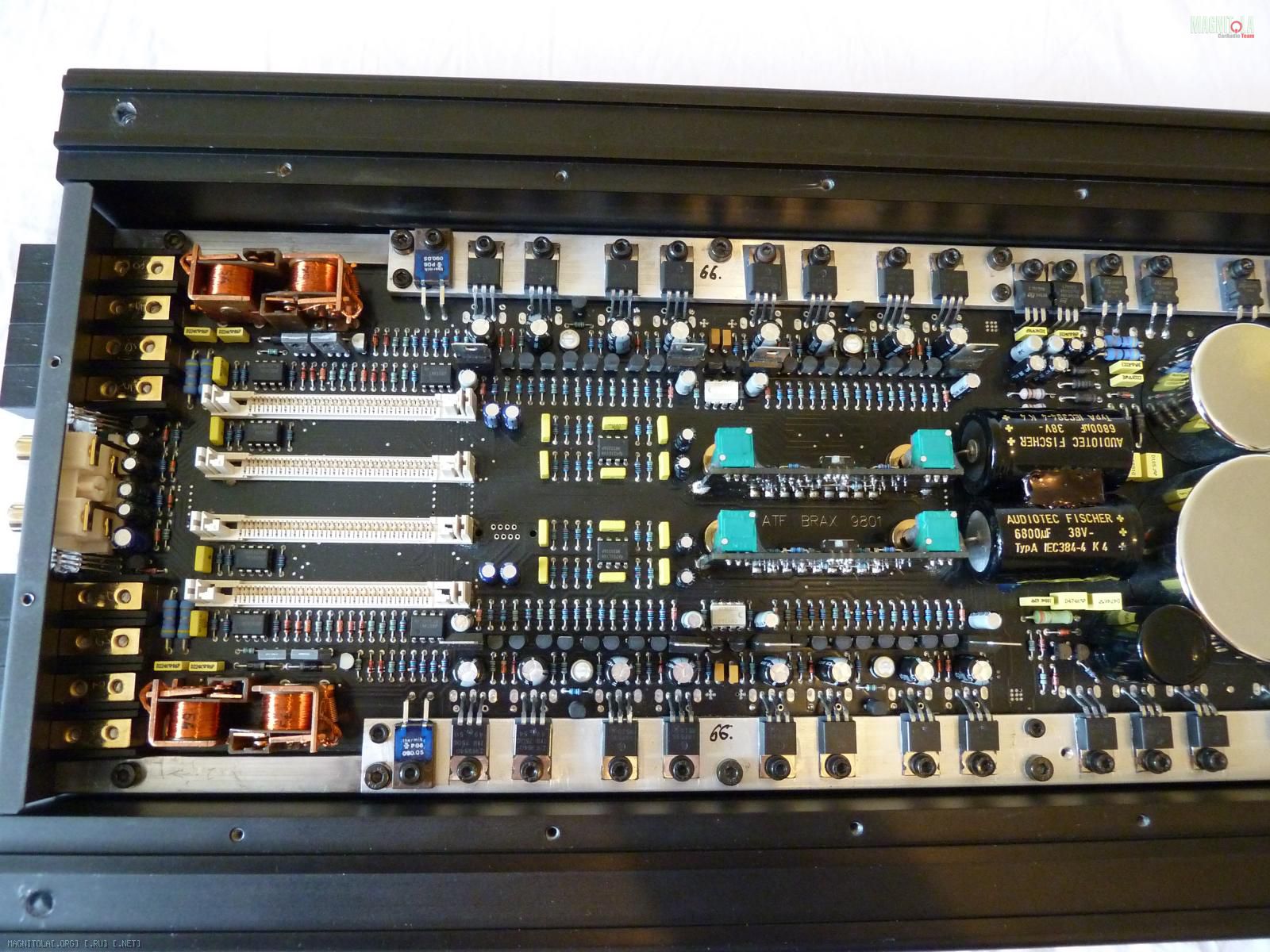

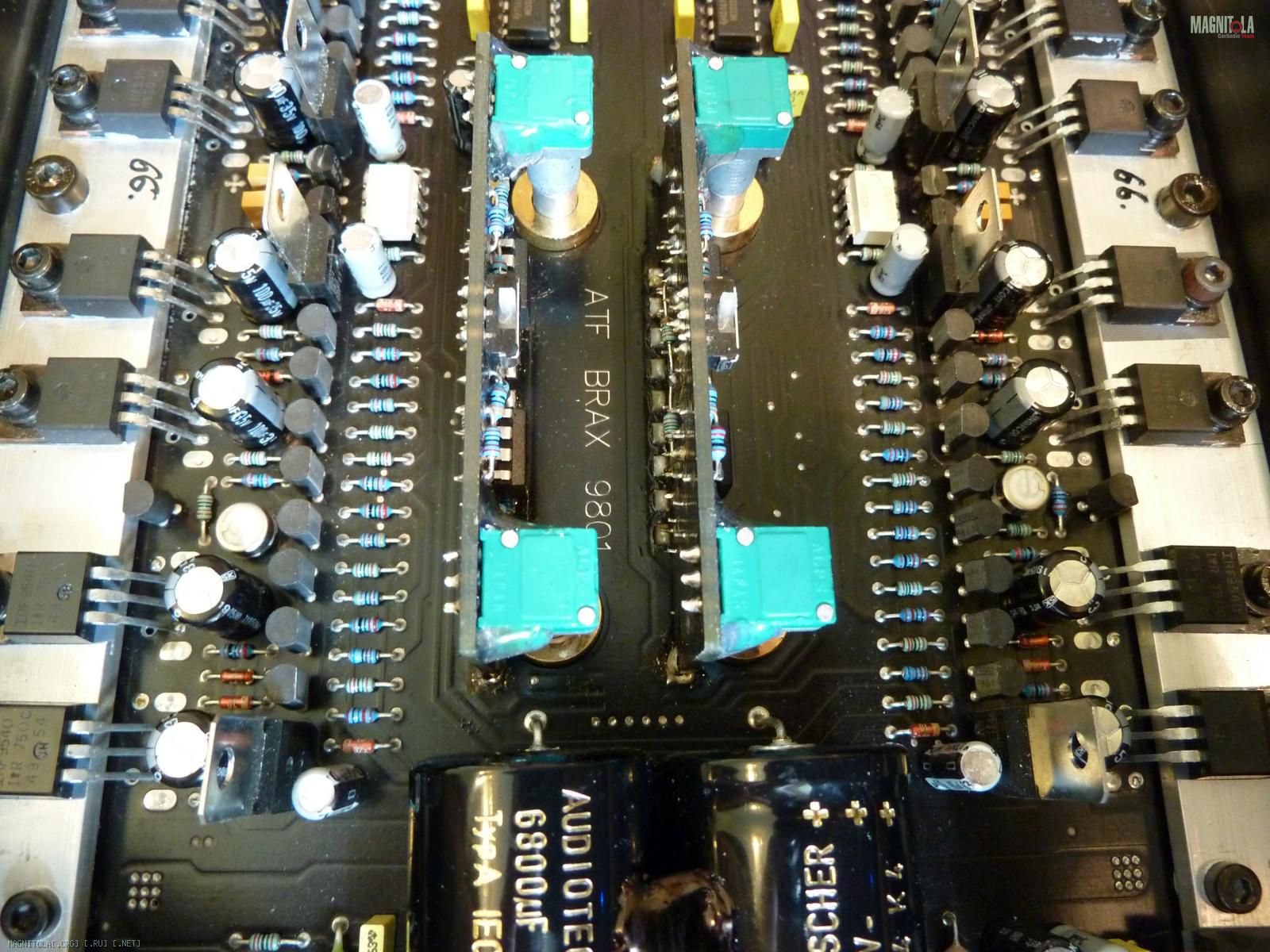

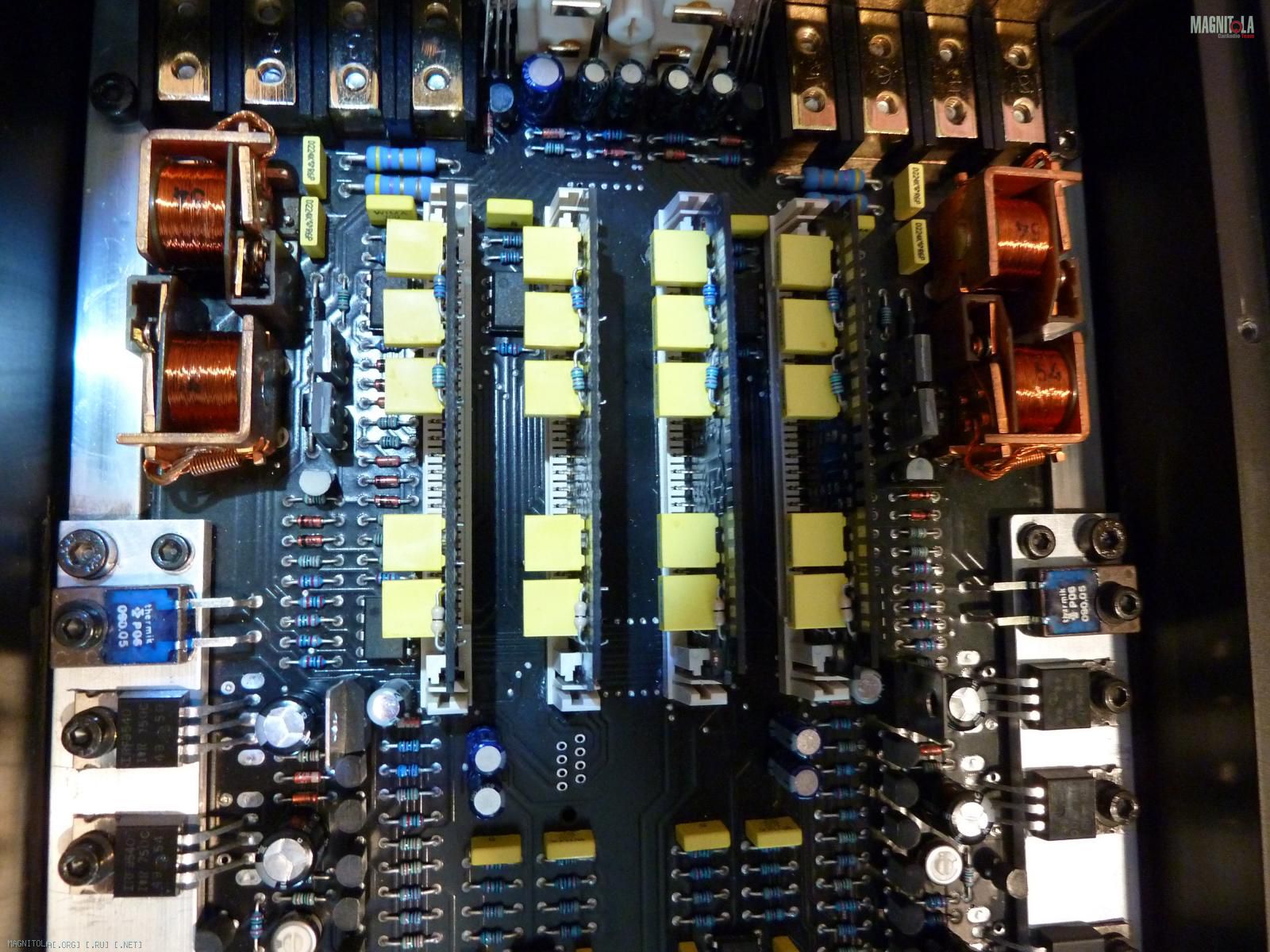

Не нашёл здесь фото усилителя Brax x1400. Вот фото моего подопытного:
Вложение 769192Вложение 769190Вложение 769188Вложение 769186Вложение 769184Вложение 769182Вложение 769180Вложение 769178Вложение 769176Вложение 769174Вложение 769204Вложение 769202Вложение 769200Вложение 769198Вложение 769196Вложение 769194

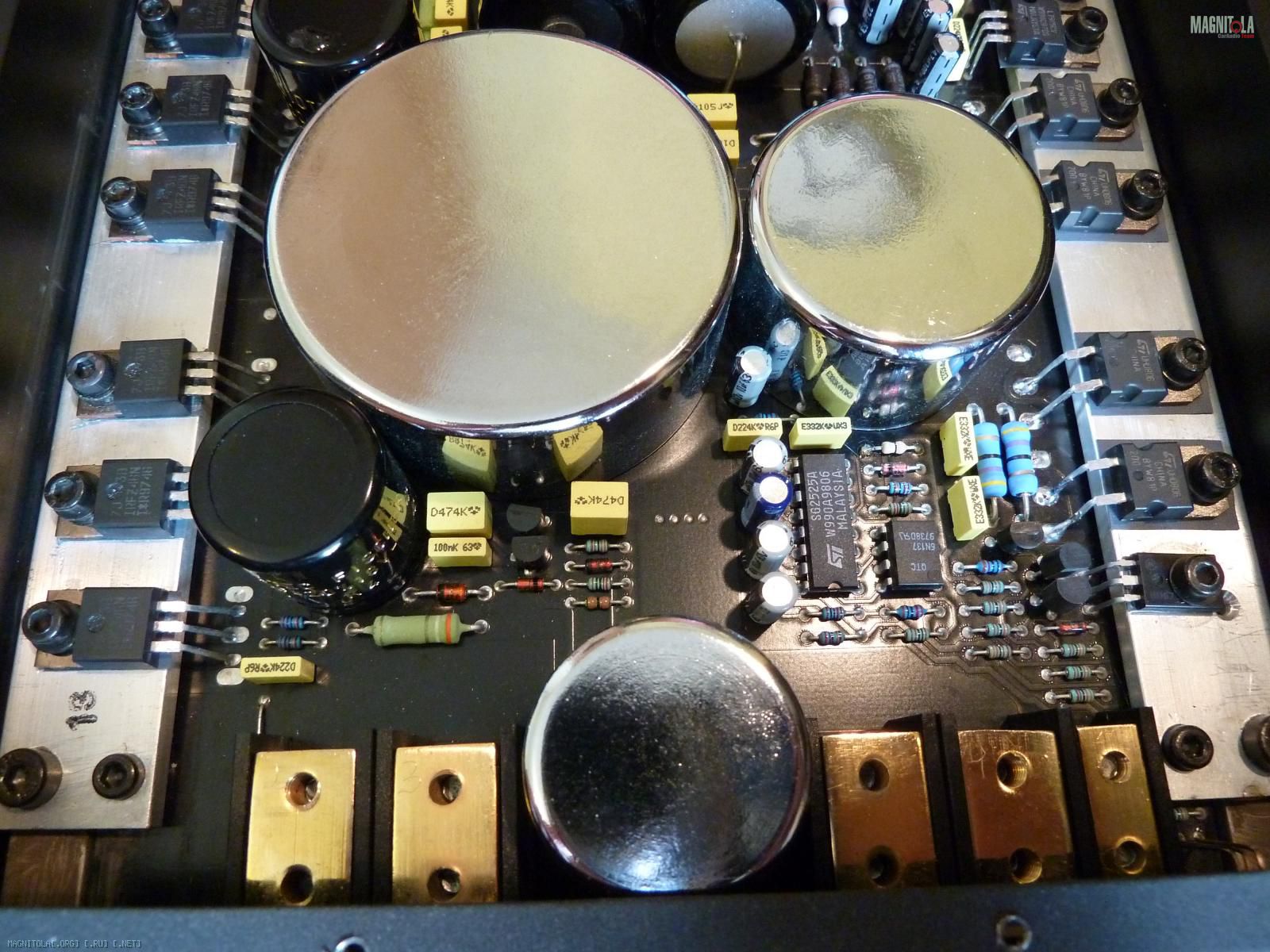

Да, выглядит достойно, даже сказать с уклоном в Hi-Fi (экраны на торе и фильтре), но по транзисторам и микросхемам ему еще далеко до идеала. Если бы мне такой принесли на тюнинг, поменял бы выходные транзы Тошибовскими мосфетами 2SK1529-2SJ200 (TO-3PL), полагаю они поместились бы. Ну и операционники в ту же корзину. А вообще, сделано грамотно!

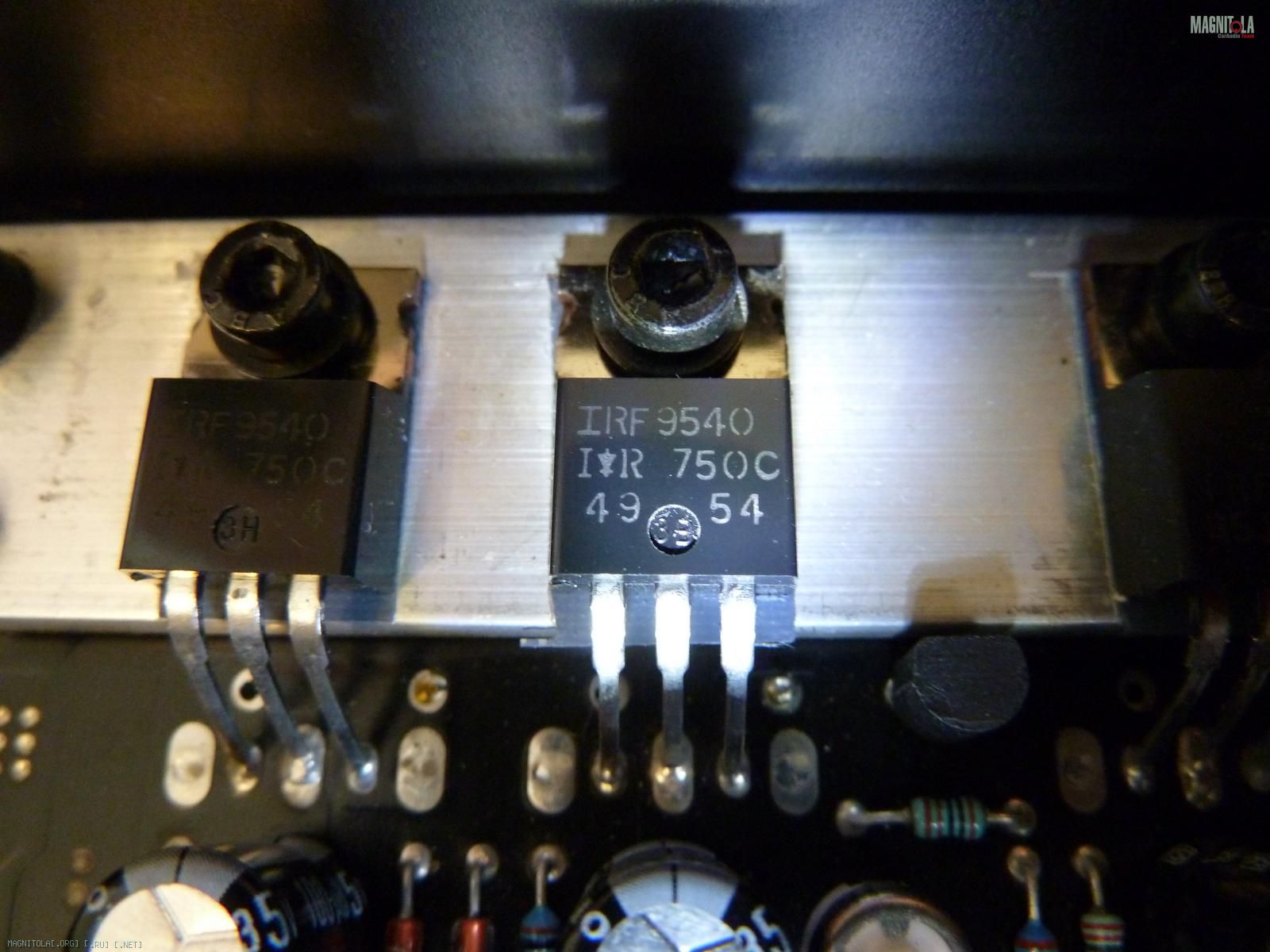

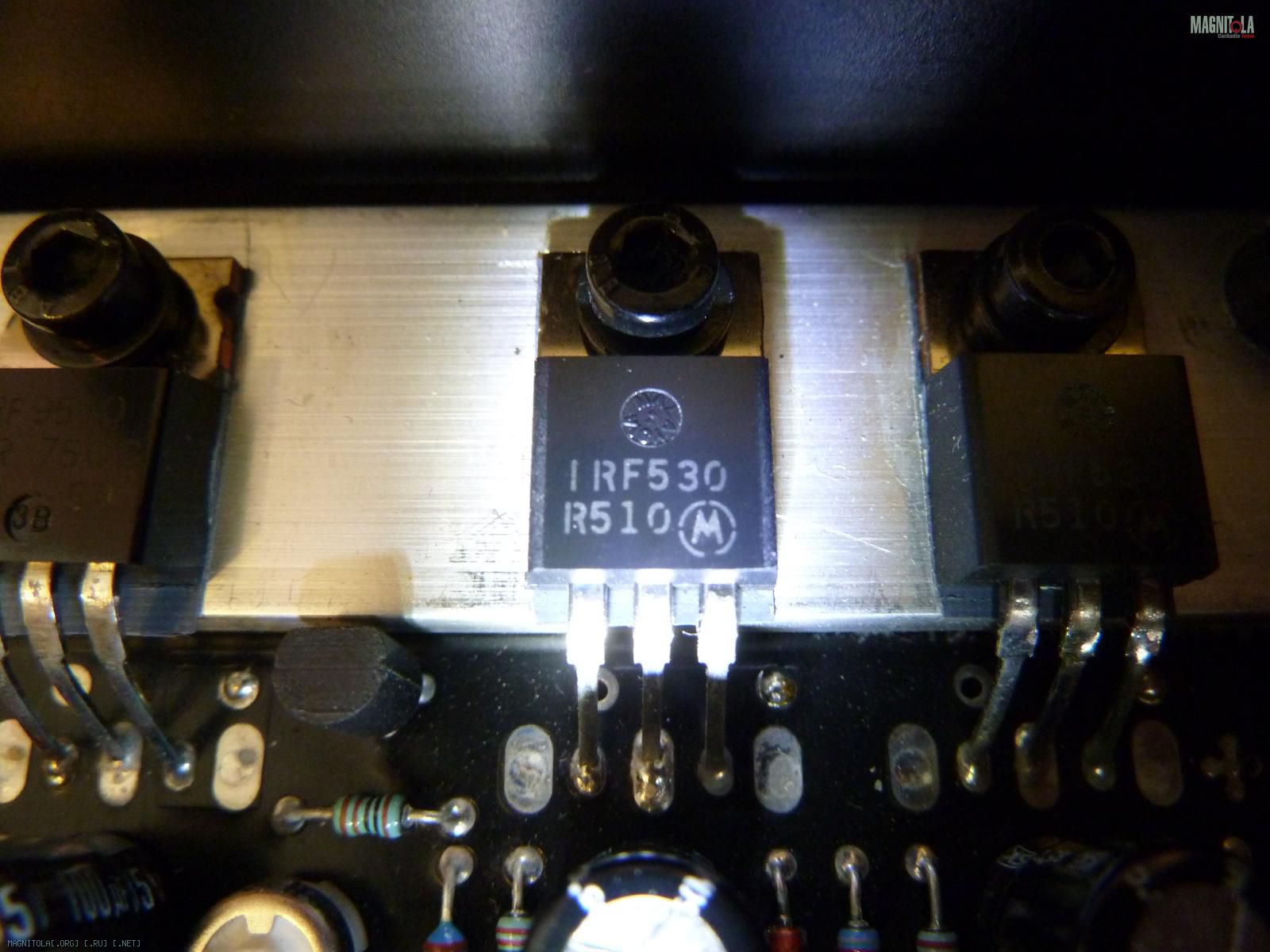

Сравнил его с х2400, разница в них ничтожно мала. Печатные платы одинаковы. Вместо IRF530 стоят IRFP240, а вместо IRF9540 стоят IRFP9140, ну и диоды с транзисторами в питание. И все отличия!

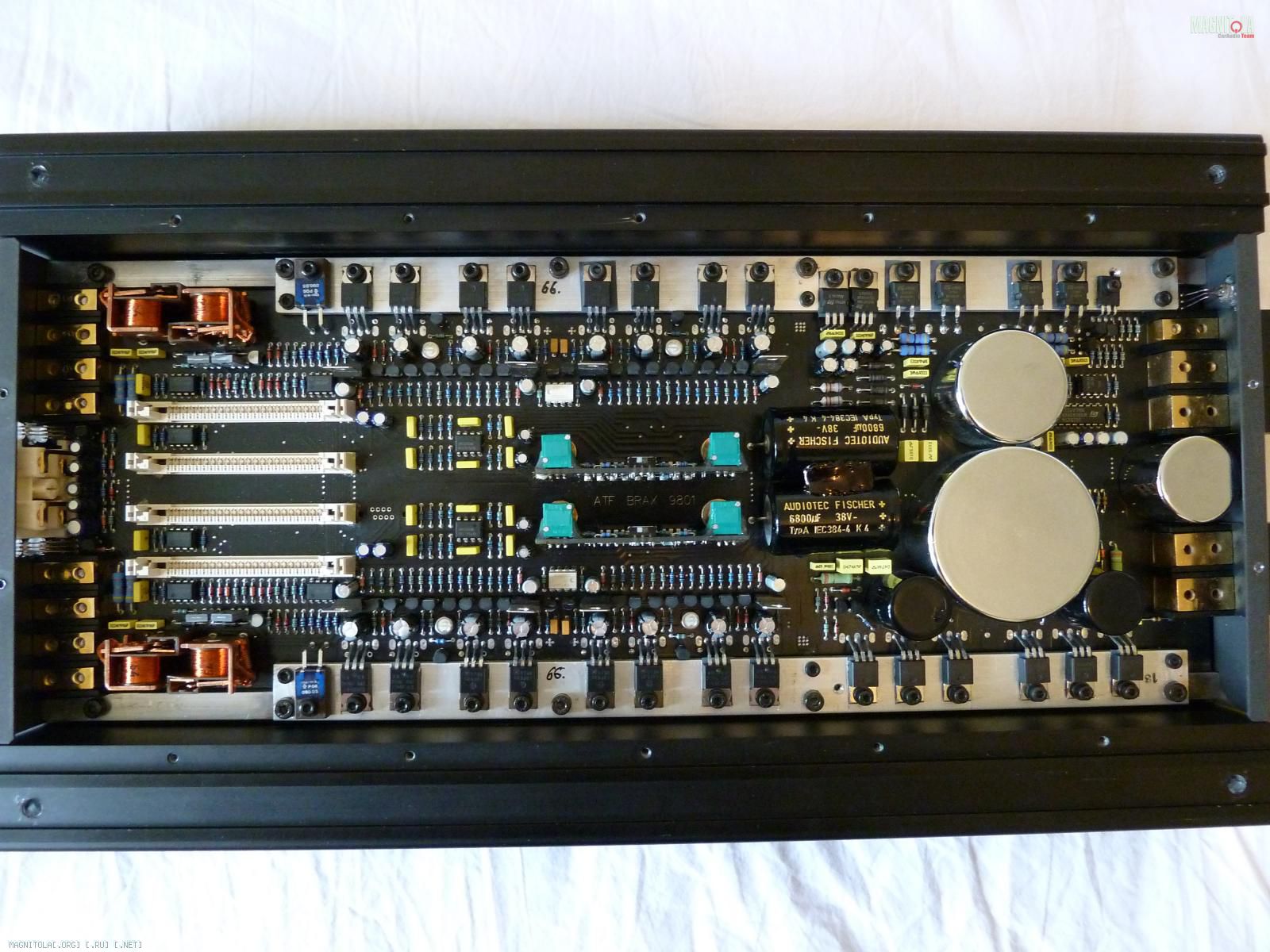

Вот, как говорится найдите десять отличий:
Вложение 769276Вложение 769278

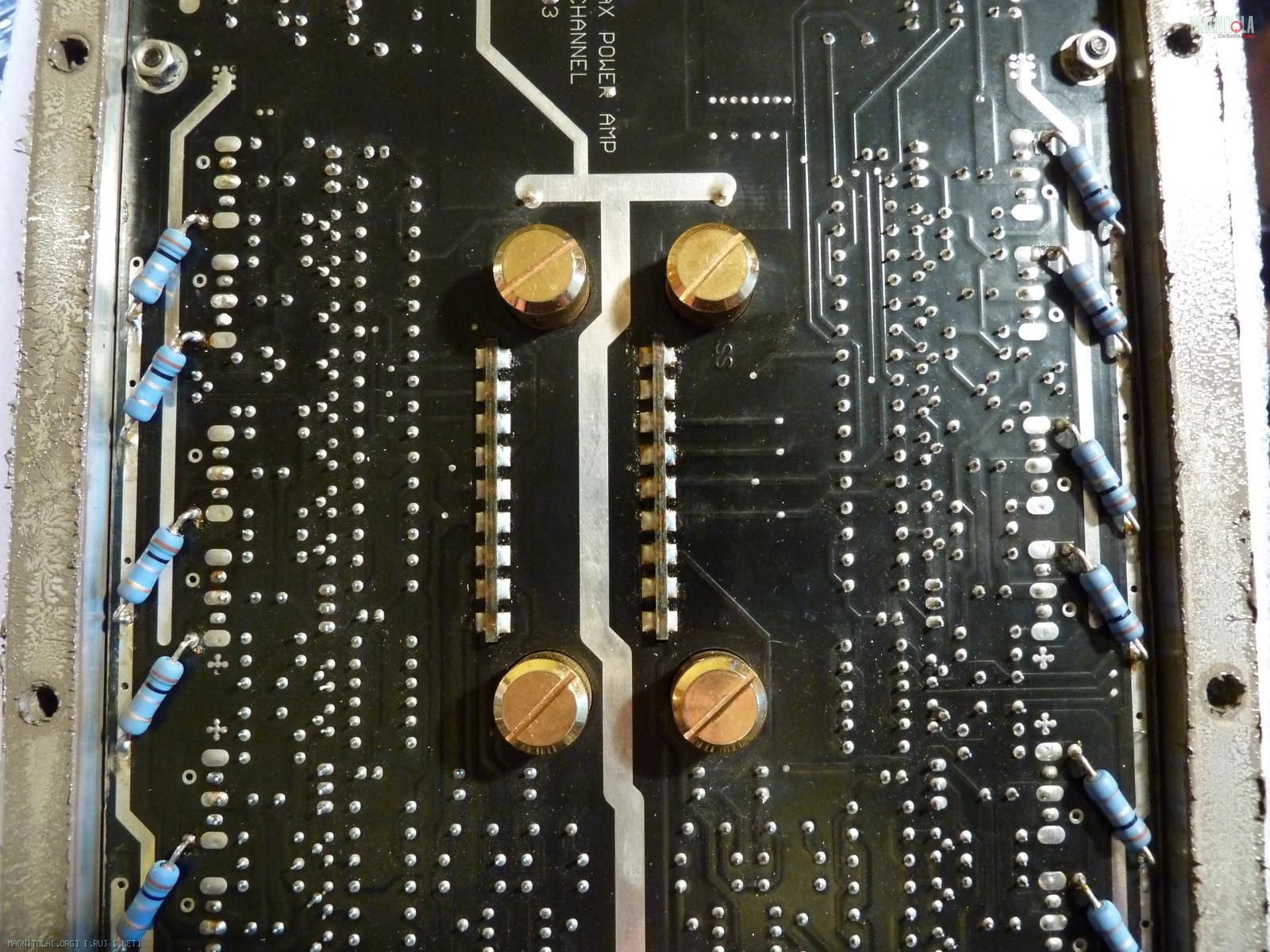

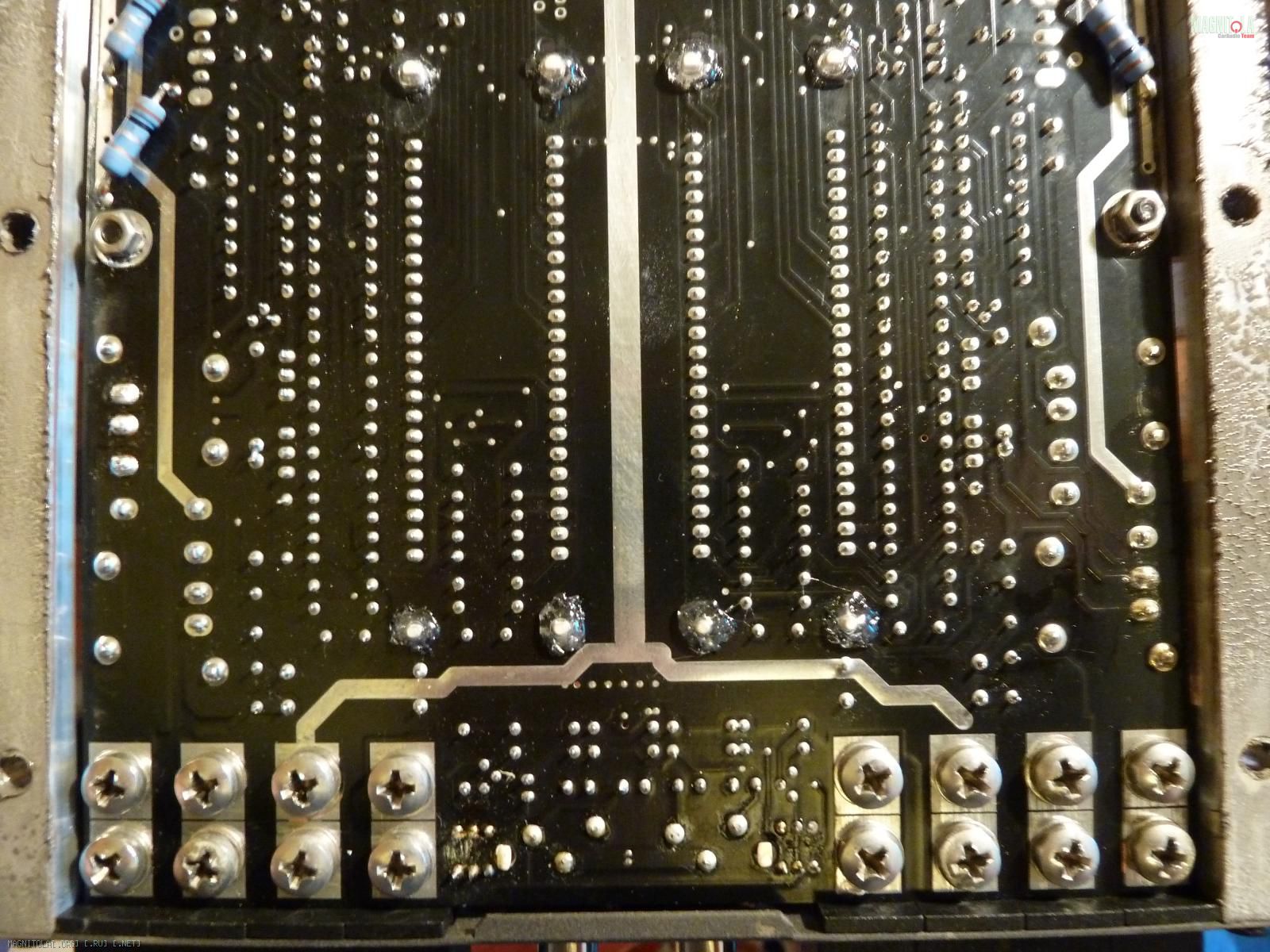

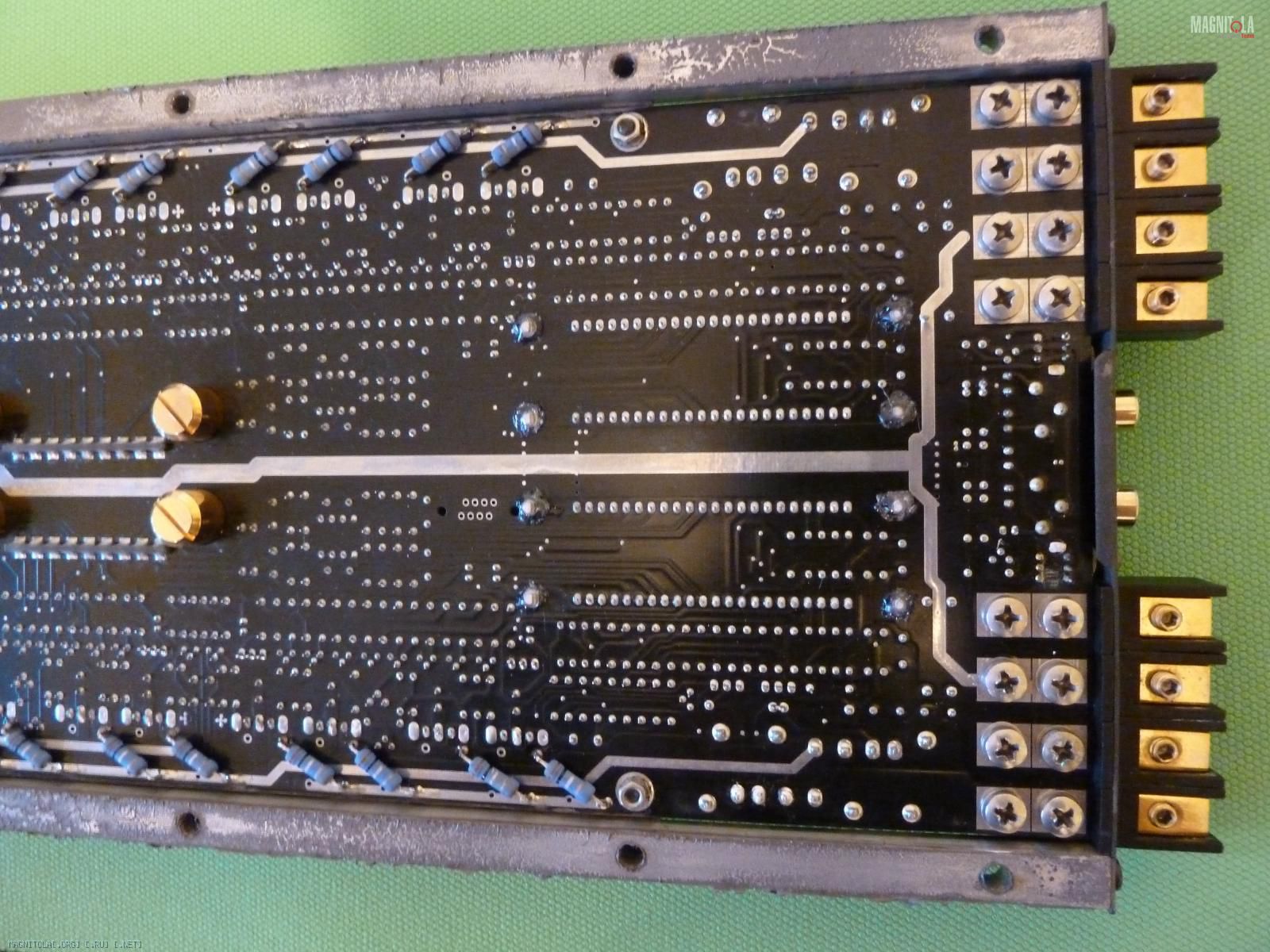

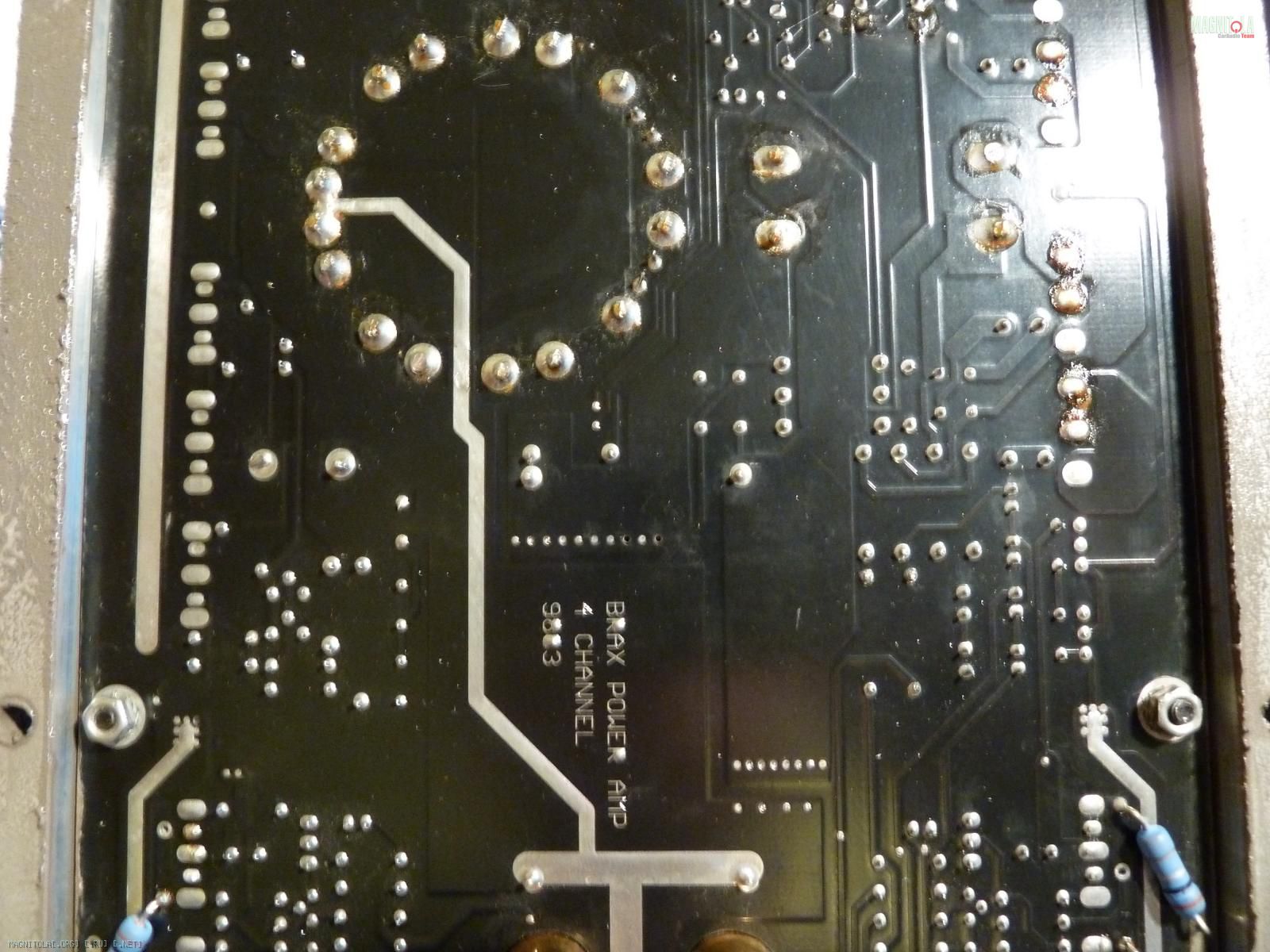

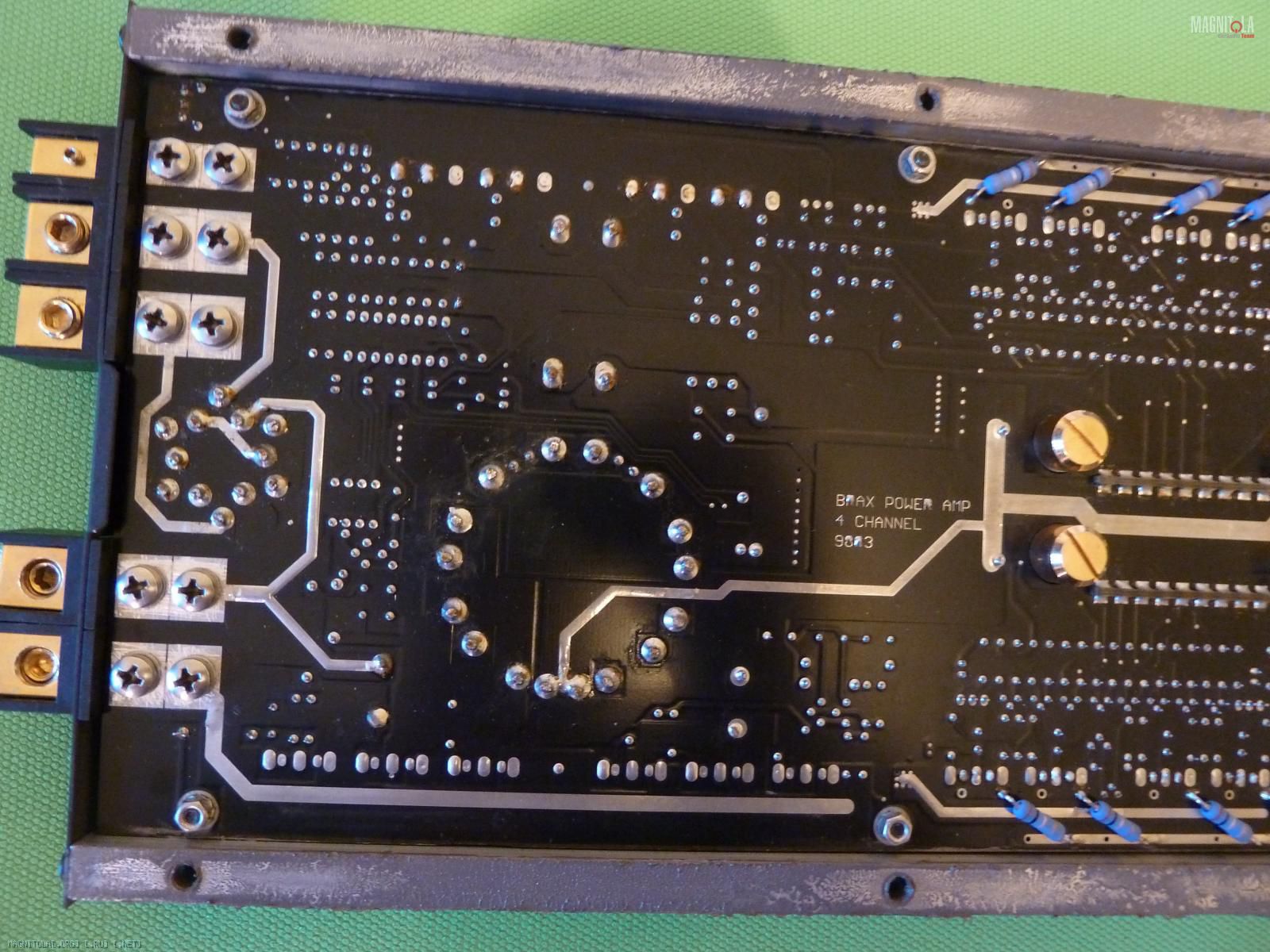

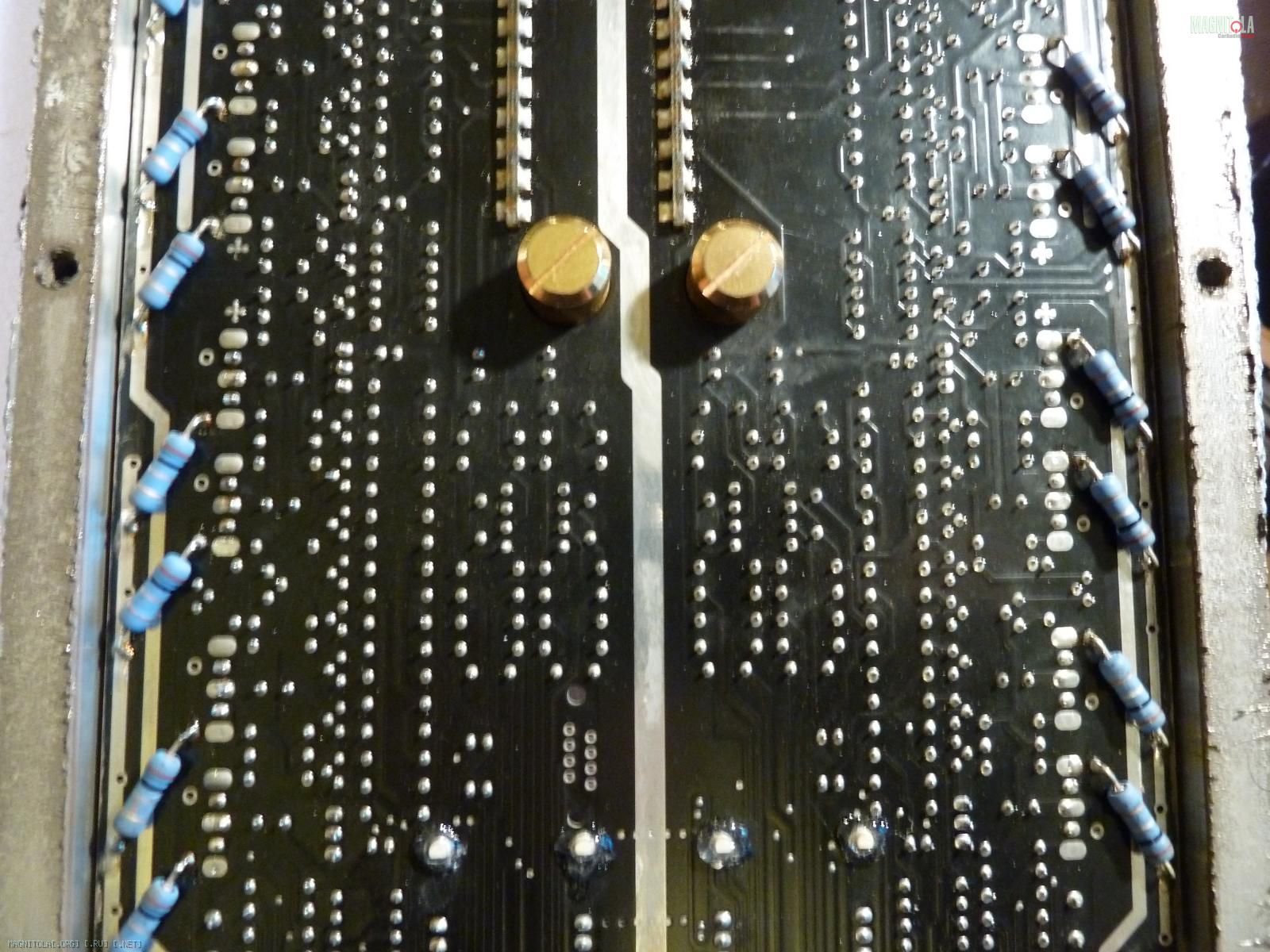

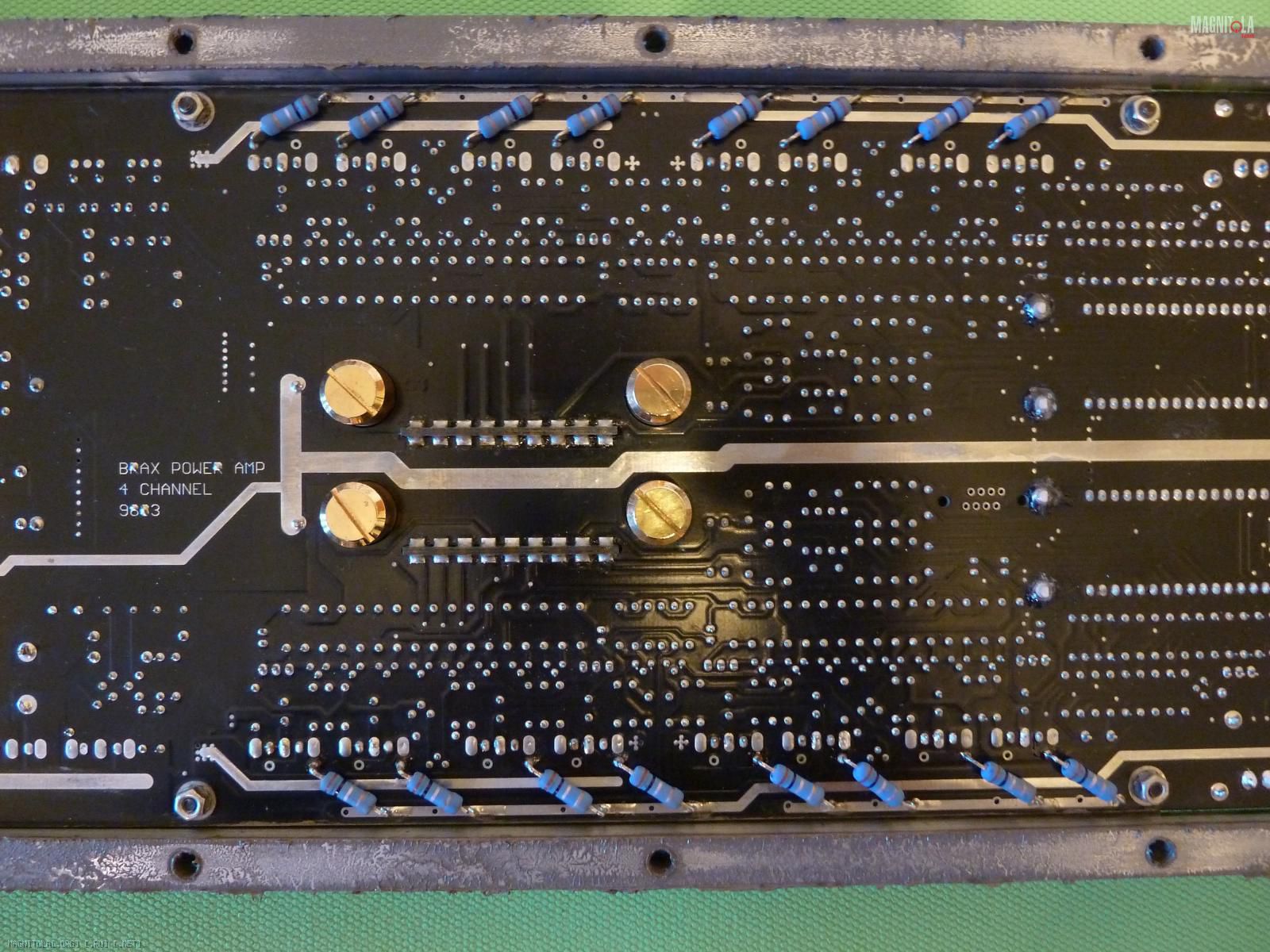

Ну и обратная сторона медали. :)
Вложение 769312Вложение 769310Вложение 769314Вложение 769308Вложение 769306Вложение 769304Вложение 769302Вложение 769300

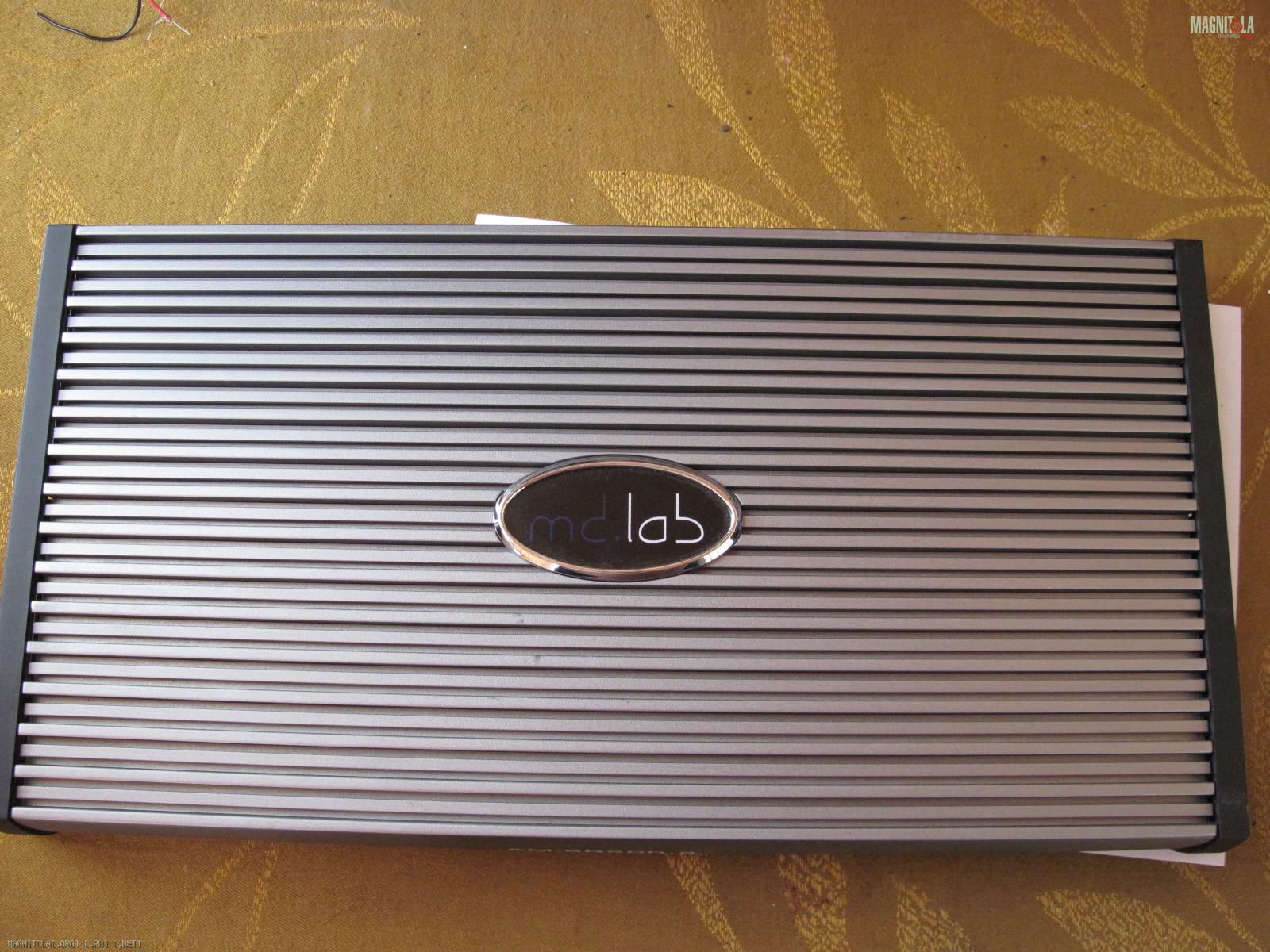

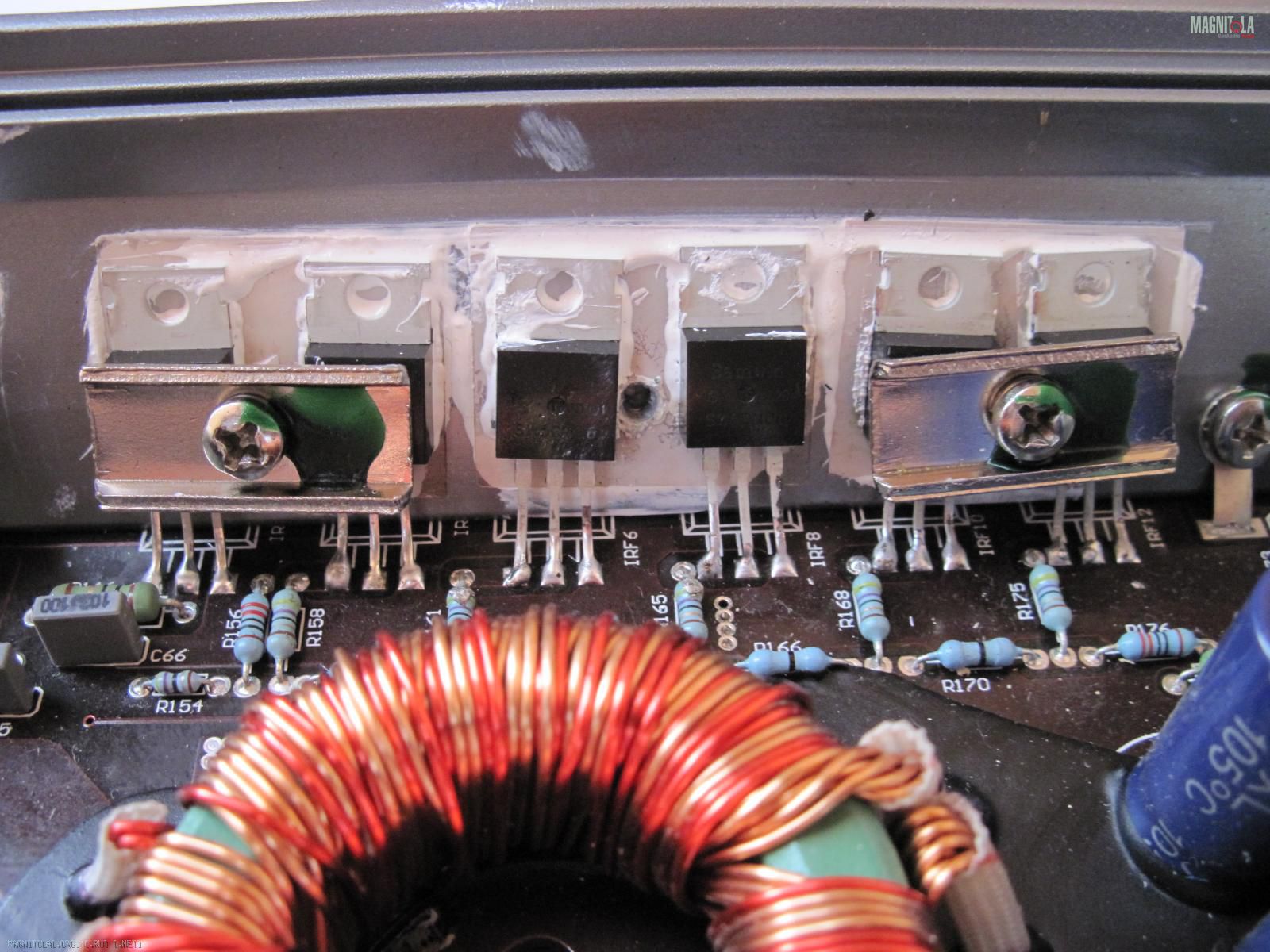

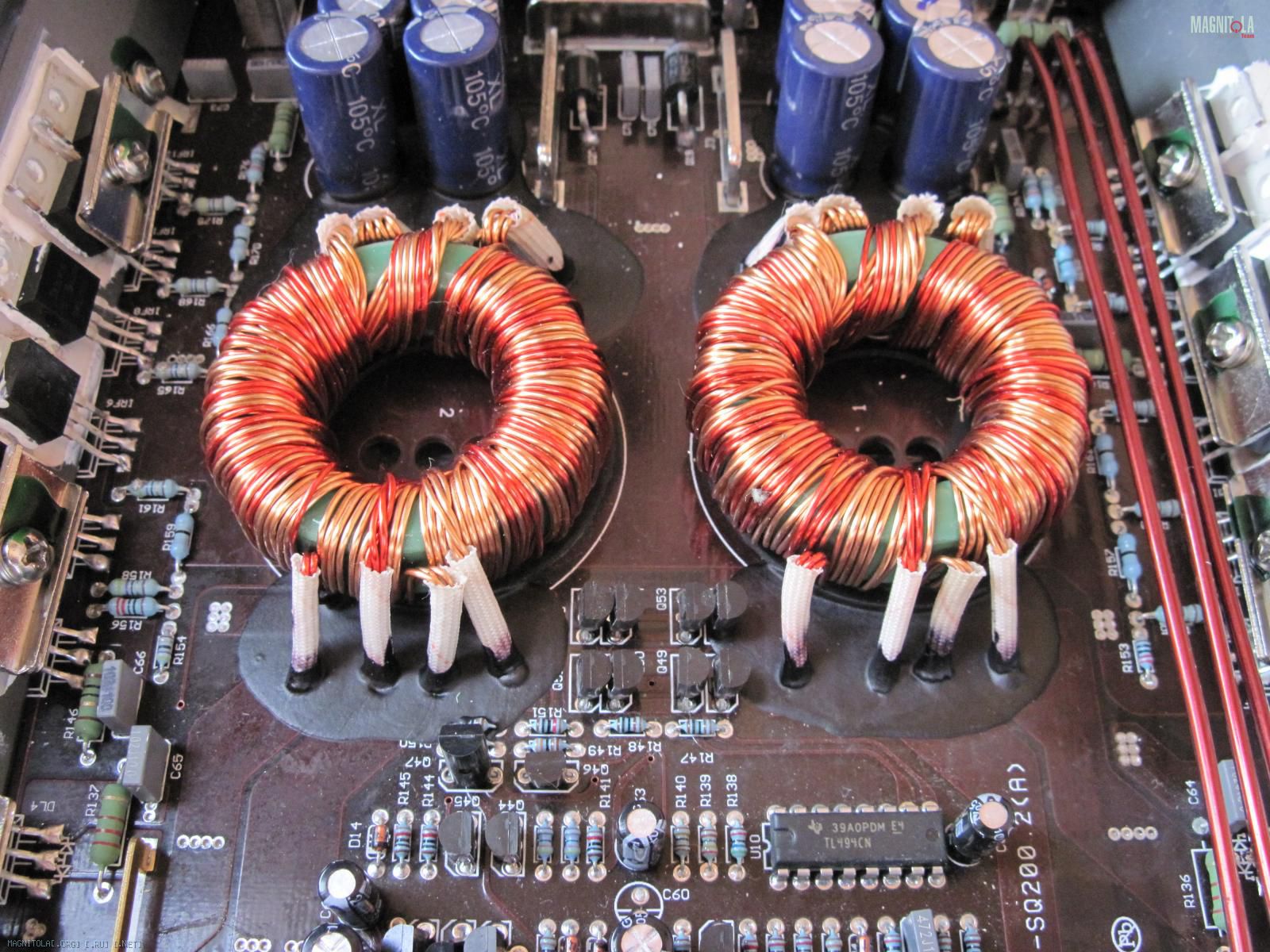

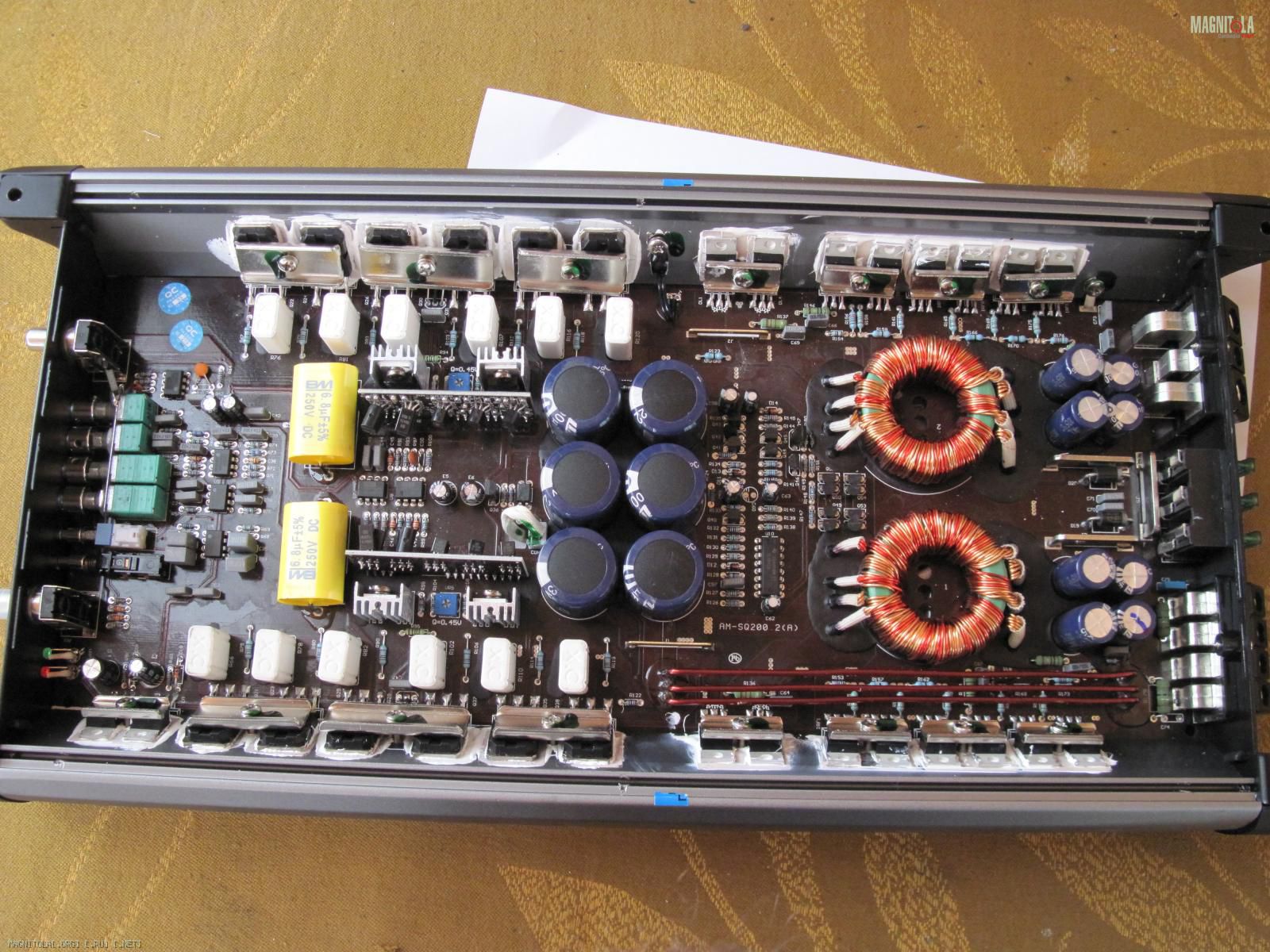

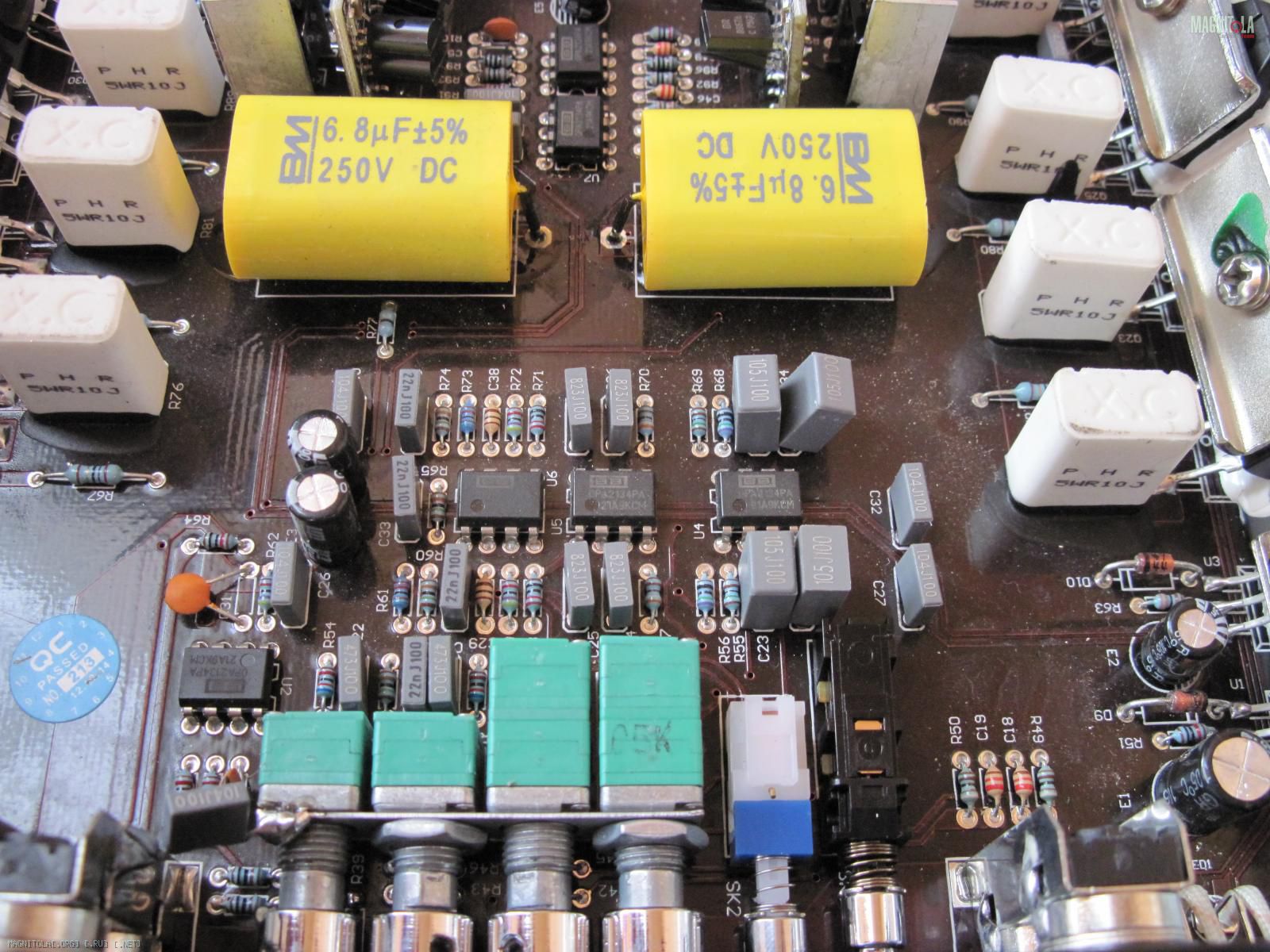

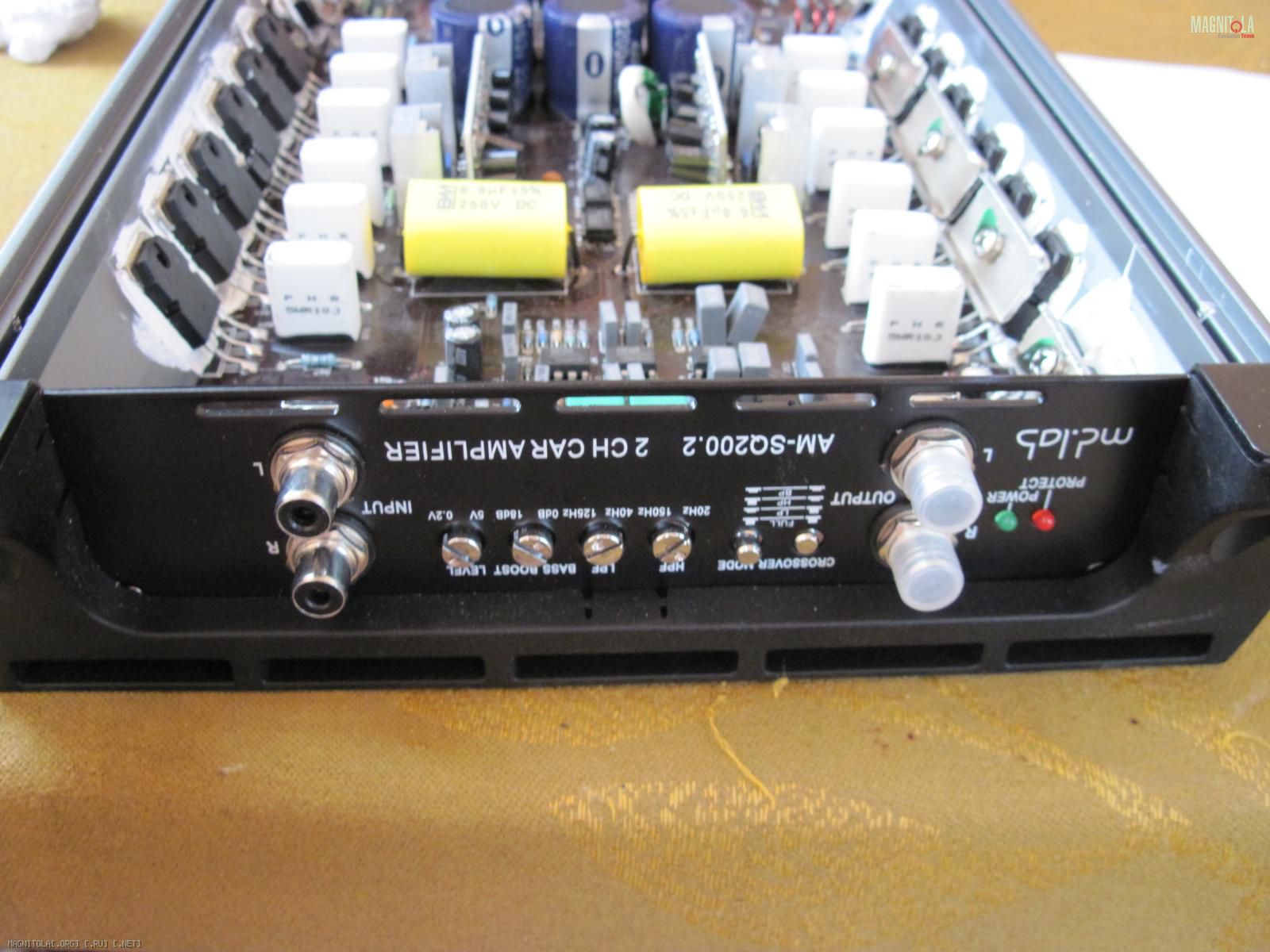

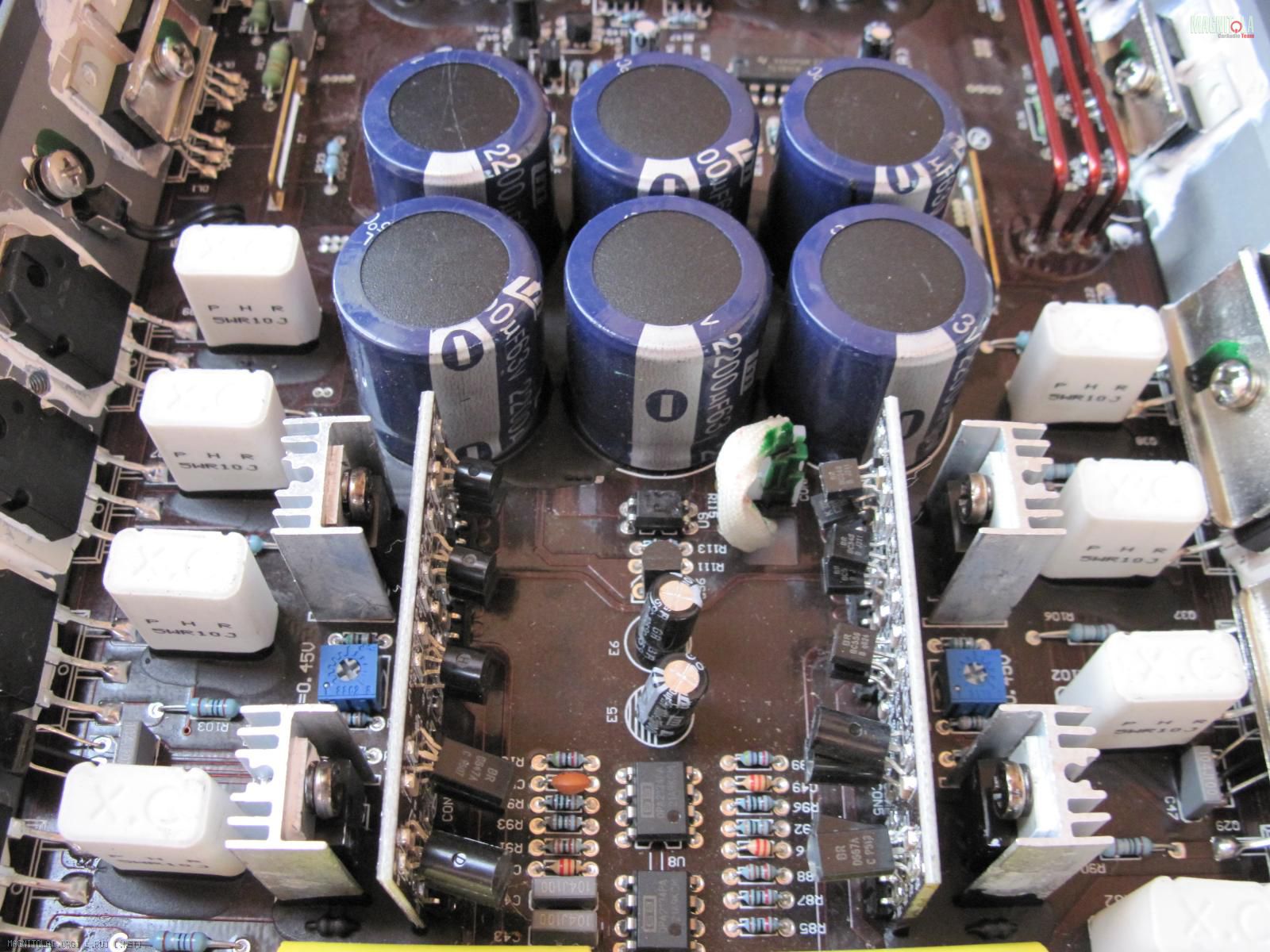

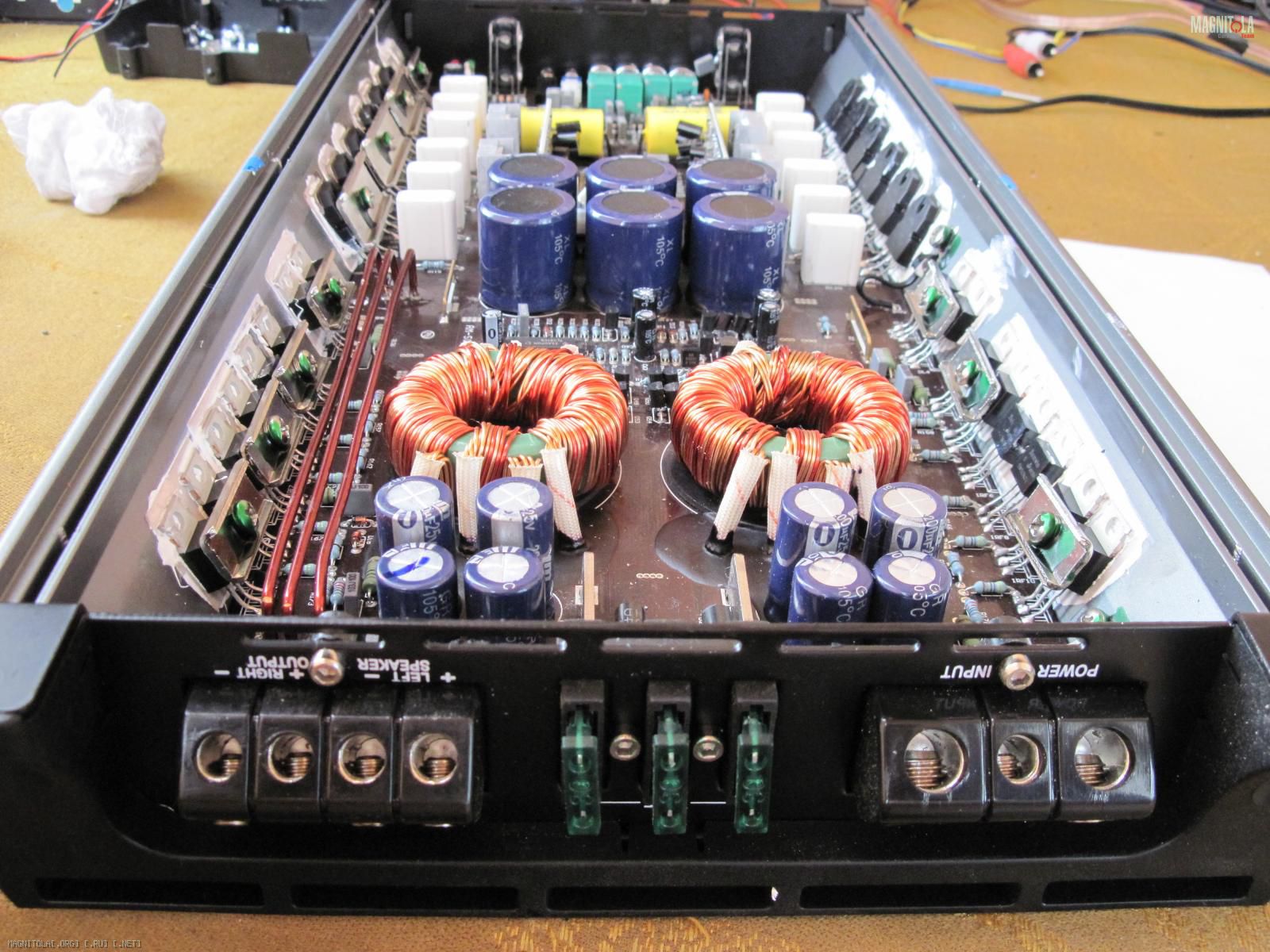

md.lab am-sq200.2Вложение 770446Вложение 770448Вложение 770450Вложение 770452Вложение 770454Вложение 770456Вложение 770458Вложение 770460Вложение 770462

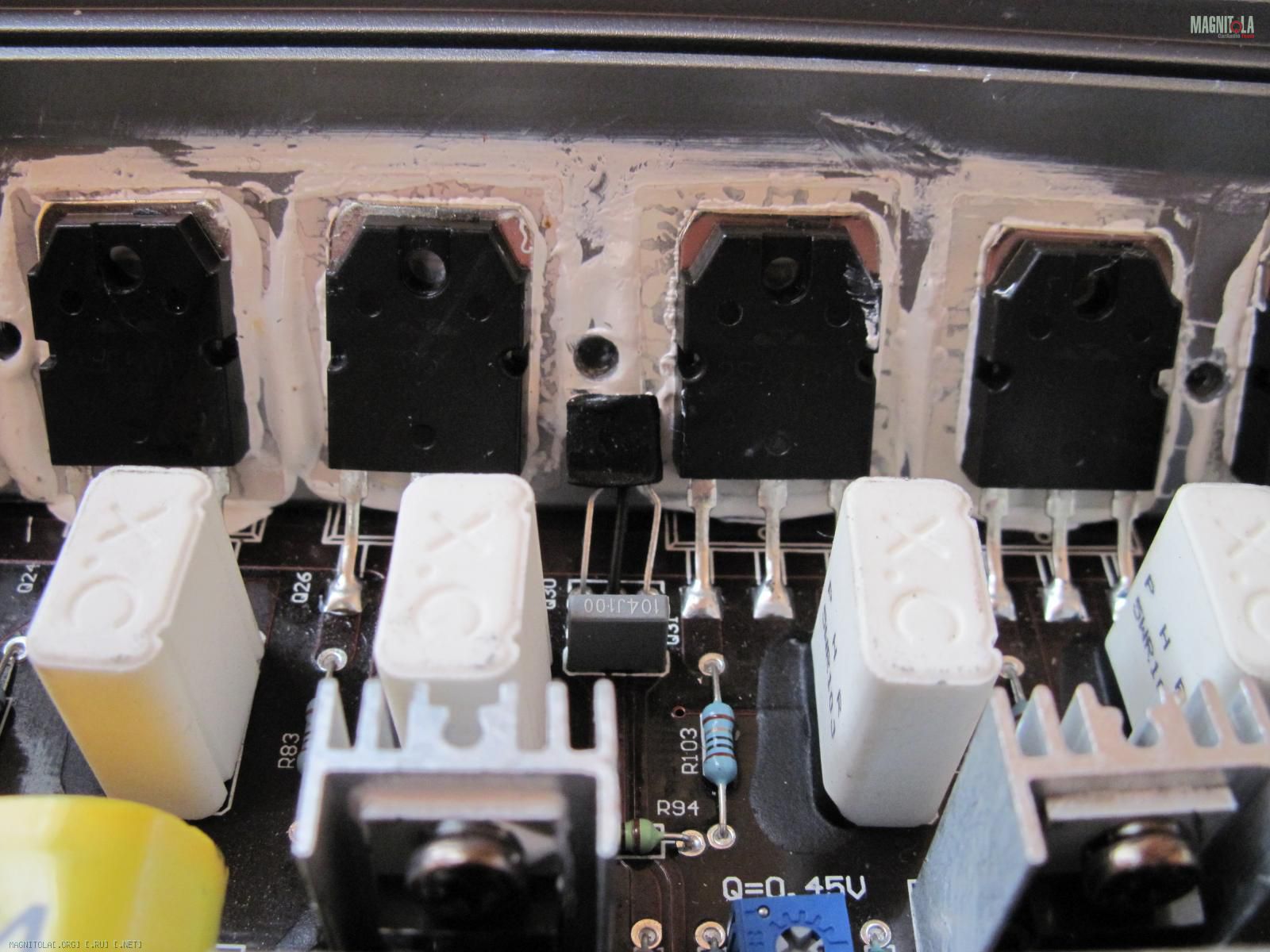

Выхлоп 2SC6011-2SA2151,рядом рег.т.п надпись Q=0.45v что это значит:dntknw:
