Делимся фотографиями (схемами) аппаратуры для МагВики!

хоттабыч,
Wooden!!!!!

Чё опять не понравилось то ? Туда фотки впихнуть - это как воробья в поле за три рубля загонять

---------- Сообщение добавлено 18.04.2012 в 09:15 ----------

Сообщение от Pasha 999

Рокфорд Фосгейт Т600-2

http://magnitola.info/index.php?titl...Fosgate_T600-2

---------- Сообщение добавлено 18.04.2012 в 09:25 ----------

Сообщение от ДЕД

Нажмите на изображение для увеличения Название: 041 - копия.JPG Просмотров: 0 Размер: 166.2 Кб ID: 188991Нажмите на изображение для увеличения Название: 035.JPG Просмотров: 0 Размер: 172.1 Кб ID: 188993Нажмите на изображение для увеличения Название: 034.JPG Просмотров: 0 Размер: 162.0 Кб ID: 188995Бракс X2000.2 ( Добавил ! )

http://magnitola.info/index.php?title=Brax_X2000.2

---------- Сообщение добавлено 18.04.2012 в 09:26 ----------

Картинки видно ?

хоттабыч,

Сообщение от ДЕД Нажмите на изображение для увеличения Название: 041 - копия.JPG Просмотров: 0 Размер: 166.2 Кб ID: 188991Нажмите на изображение для увеличения Название: 035.JPG Просмотров: 0 Размер: 172.1 Кб ID: 188993Нажмите на изображение для увеличения Название: 034.JPG Просмотров: 0 Размер: 162.0 Кб ID: 188995Бракс X2000.2 ( Добавил ! )

Это когда я столько букыв насообщал!!!!
Если нужны качественные фотки-скажи в глянце выложу!

А так все видать. Это Паша над тобой глумится!

Сообщение от ДЕД

Это Паша над тобой глумится!

Дядь Слав,нееее.....я неглумился!......

---------- Сообщение добавлено 18.04.2012 в 21:13 ----------

Сообщение от хоттабыч

Картинки видно ?

Да Вадимчик,видно!

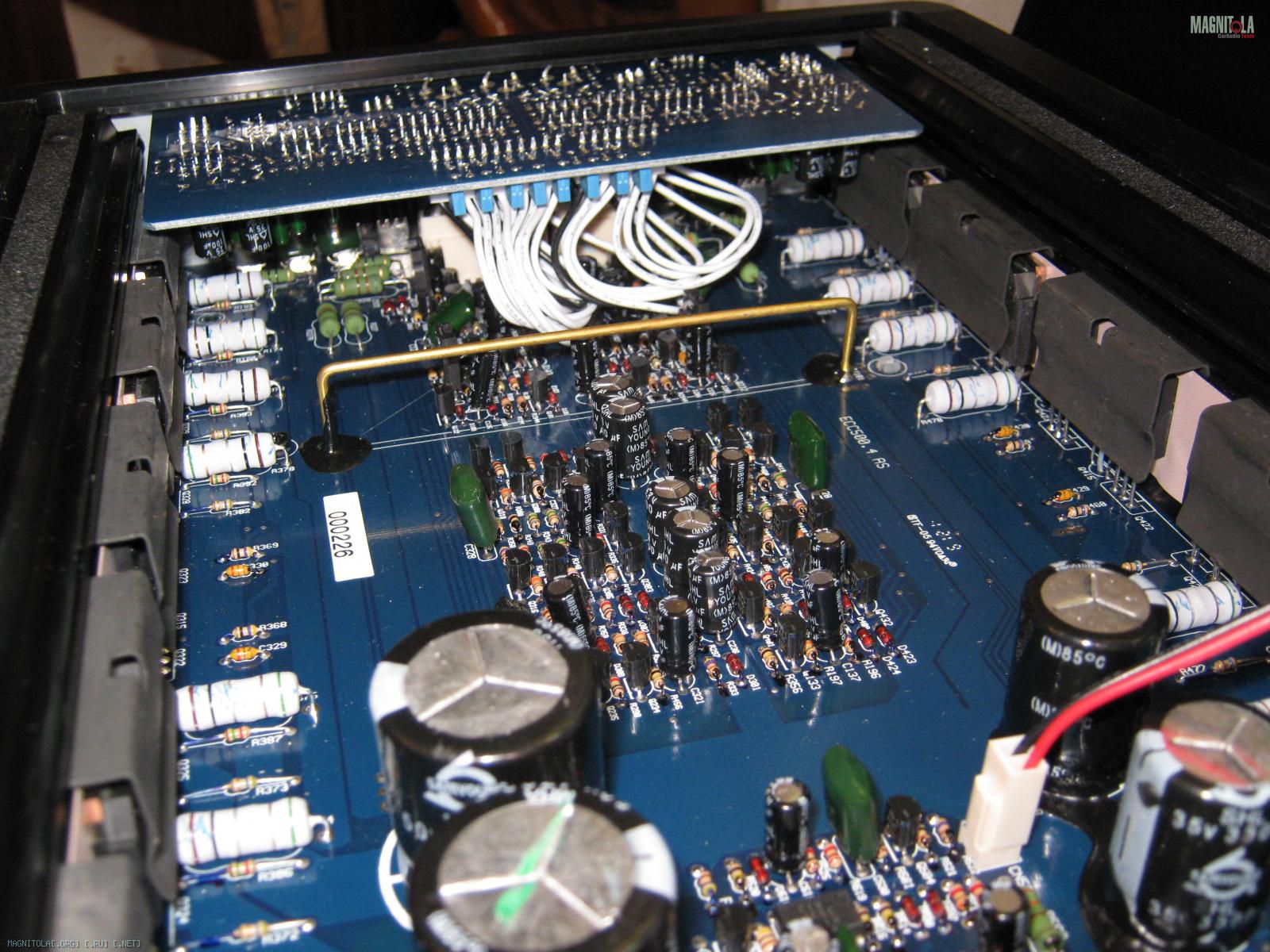

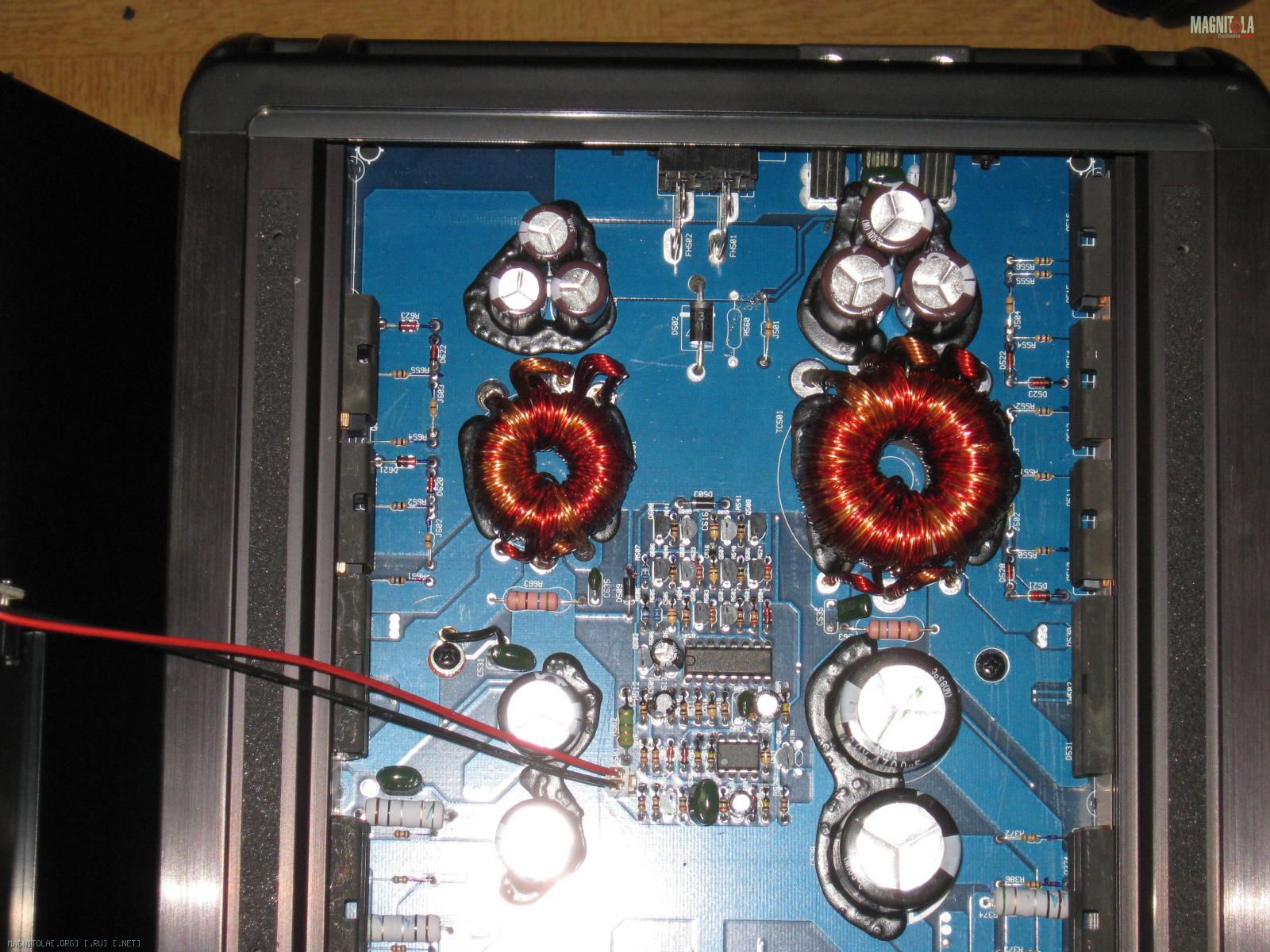

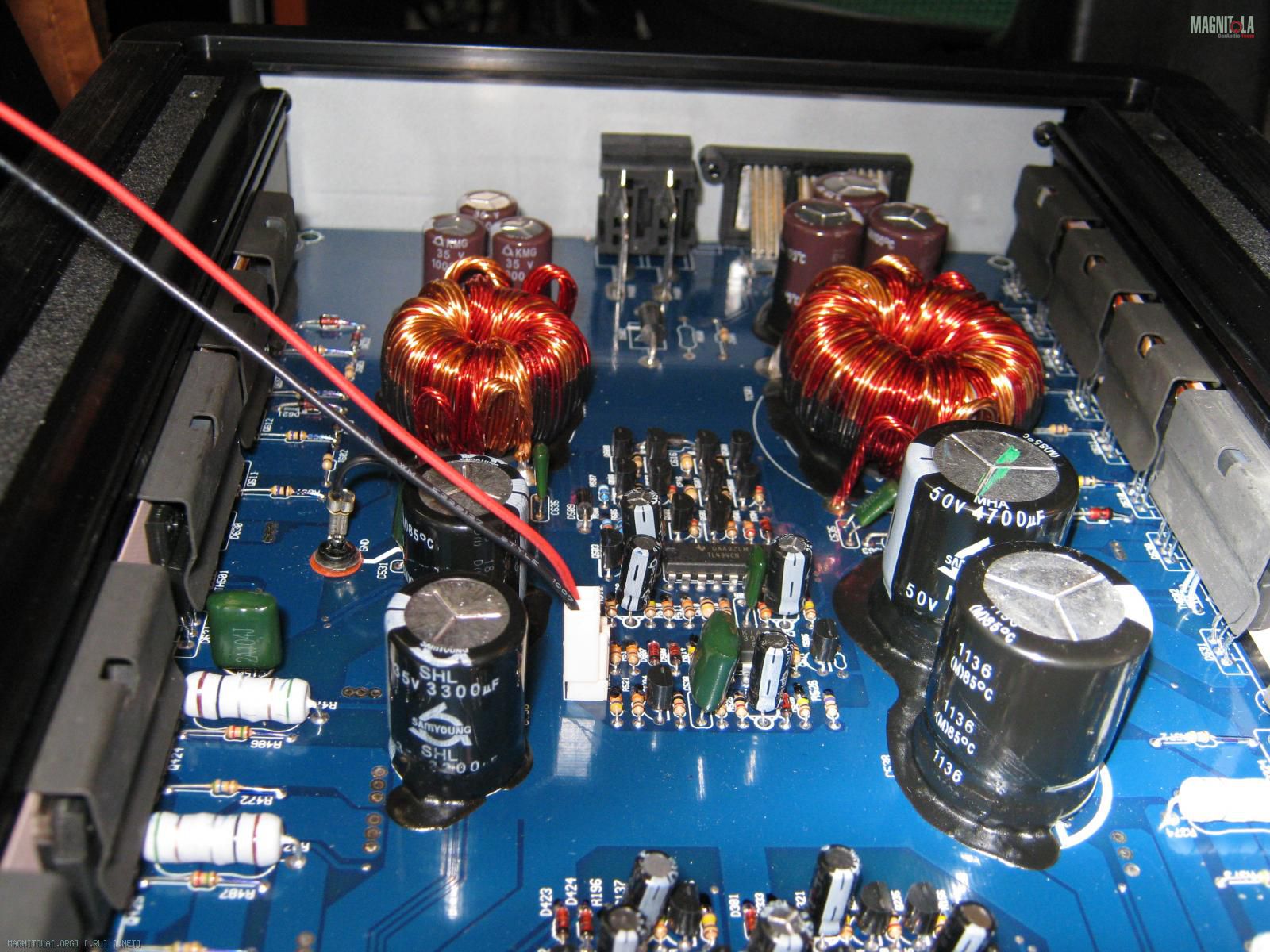

Ещё один небольшой вклад для МагВики,сёдня решил и этот вскрыть....фото уся DLS CA450

Вложение 215747 Вложение 215750

Вложение 215753 Вложение 215756

Вложение 215759 Вложение 215762

Вложение 215765

P.s...Вадимчик,фотки с небольшим разрешением,так как ты просил!

Вставлю , как и те ранее, которые ещё не тронуты. Когда немного проблемы технические рассосутся )

вот ещё пофоткал свое барахлишко, свежие фото!

http://photo.qip.ru/users/407770394/96644967/

http://photo.qip.ru/users/407770394/96644958/


Directed D1200



Rockford Fosgate P400-2

Сообщение от Docent86

вот ещё пофоткал свое барахлишко, свежие фото!
Rockford Fosgate P400-2

Наткнулся тут по случаю на фотку внутренностей Rockford Fosgate P500-2


Я правильно понимаю, слева синие - это подстроечные резисторы? Ток покоя, все дела? Или - раскатал губу ?

Сообщение от gena60

Всё правильно,только в этом бренде надо делать это аккуратно,а крутка резисторов требует тонкого обращения.Полевые транзисторы выходного каскада FQA46N15 и FQA 36P15(на радиаторе) реагируют очень быстро при регулировке тока покоя,а выход из строя может быть моментальным.Основная причина в этом-эти резисторы,которые требуют небольшого сдвига при установке режима.Некоторый фрагмент его собрата Rockford Fosgate FRT-604:

Об этом говорю потому, что замена транзистора в плече не так проста(они стоят в паре на подложке и припаяны к ней и отделить один не так просто от неё,а найти такую пару сложнее).,

Добавлю, что дефицитный товар эти полевики, посему нужно быть весьма аккуратным крутя эти подстроечники.
От технологии установки вых. транзисторов на подложку, судя по виду новодельных Рекфордов, они отказались, на фото в #497 это можно заметить.
