IPA 600.2 - китайский "Ван Гога"

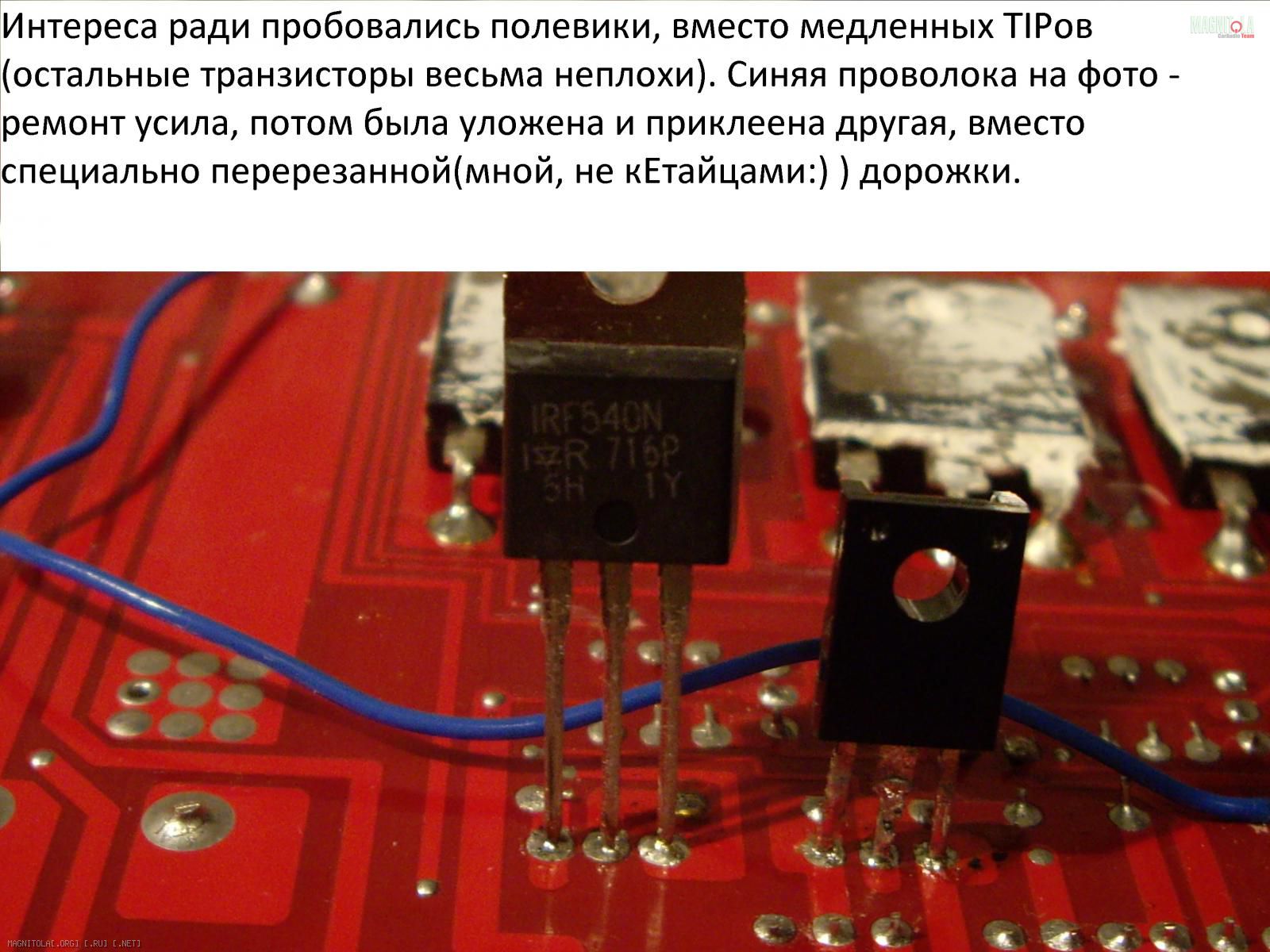

Усь вылечен. Ни одного элемента не сгорело, хотя неисправность искал два вечера(если кому интересно, могу подробнее).
Для справки: УМ собран по "схеме Ланзара"(в инете тьма инфы) с небольшими дополнениями-изменениями( питание диффкаскада, защита, вых. каскад в В-классе).
Питалово кучерявое! При 12,7В - 100В, при 14,1 - 110, при 14,4 - 114В(!!!, т.е. 57В в плече, а электролиты в БП пятидесятивольтовые. Не айс.) Отсюда и "знатный басовый отклик". При таком питании здравый смысл не допускает 2ух-омную нагрузку, НО! в ближайшие дни его(усил) ждёт двухомная спиралька в банке с водой и синус на входе .

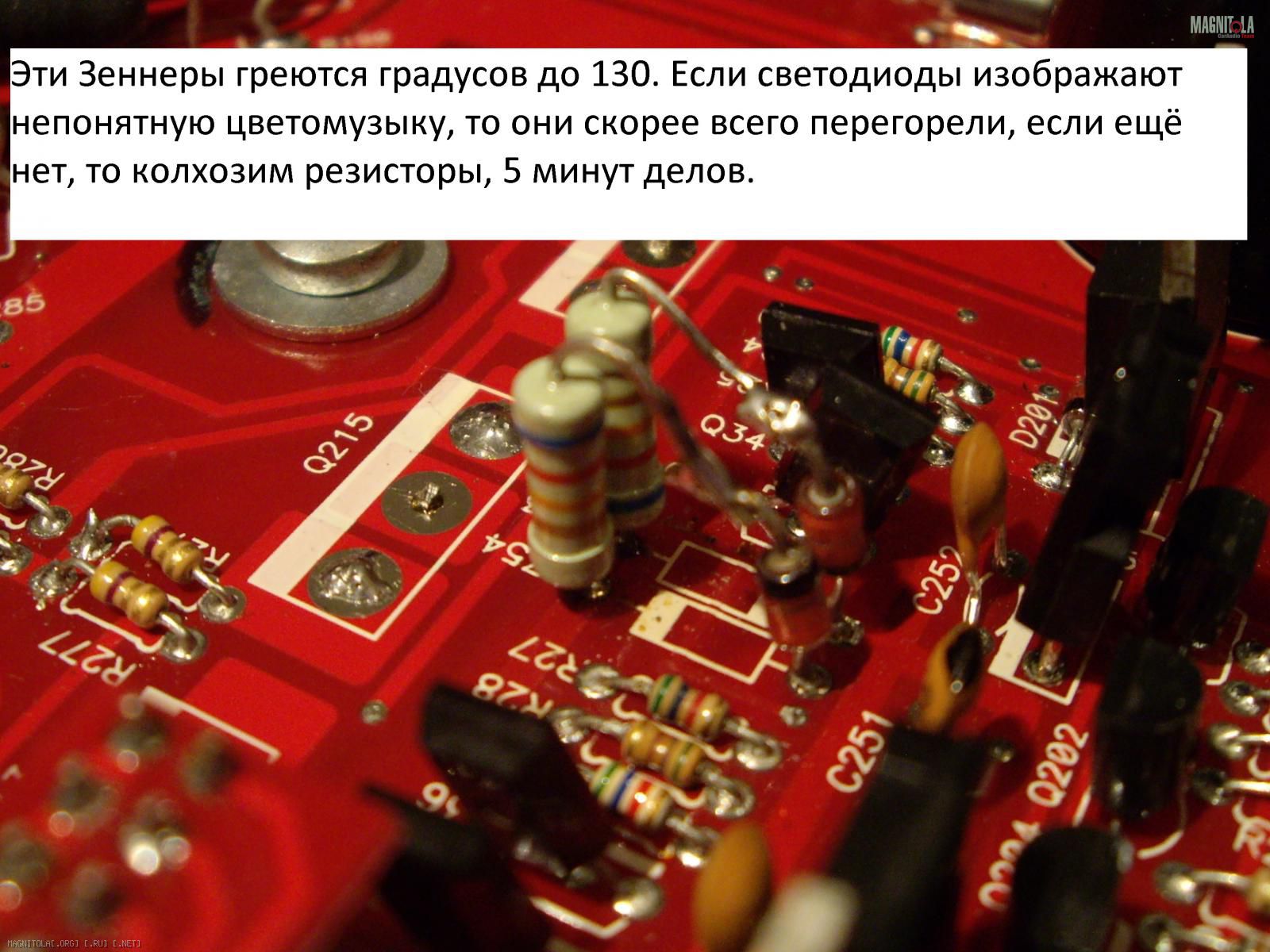

Ток ХХ при 12,7В - 1,47А , при 14,1 - 1,65А. После подпорки Зеннеров 12,7 - 1,23А , при 14,1 - 1,33А !!!!! Не кисло!, ~тремя Ваттами бестолково жарить 1см кв платы.

Сообщение от Любитель жидкости

Отличный получается у тебя полигон для экспериментов!

Ага. Для экскриментов полигон
Ладно, бедный издевательства выдержал. Теперь в планах научить его работать на мид. К сожалению он этого делать не умеет. Совсем. Фильтры дебильные

---------- Post added 16.02.2011 at 18:57 ----------

Сообщение от Aleksey-Ta

Уровень питания зависит от выходной мощности. Вернее, конечно, наоборот. Так что чем усилок мощнее тем больше уровень питания.
А есть еще спл-ные усилки - там гораздо больше.

Так спль-ные же цифровики...

Сообщение от Любитель жидкости

А что с фильтрами? .

Г@вно.
При включении ФНЧ, он 50Гц...5кГц усил переходит в монорежим! Хотелось бы увидеть индивидуума, которому нужен моносигнал например до 4,5кГц мощностью 300Вт в авто
Т.е., мид в трёхполоску фильтрами уся не порежешь. Только саб. Спрашивается, науя сабу 5кГц? Кстати, этот ФНЧ бас поганит.
Далее, ФВЧ может отрезать тех же 50...5000, ладно если в планах просто мид снизу подрезать, но значение 5кгц предполагает его использование с пискунами(!!!), а есть ли автомобильные пискуны, требующие настоящих 150Вт(играючи выдаёт)?
Это огрехи не подделки, а конкретной модели.

Сообщение от Абент

Питалово кучерявое! При 12,7В - 100В, при 14,1 - 110, при 14,4 - 114В.

Это нормально для нестабилизированного ИБП.

Сообщение от M.Knopfler

Это нормально для нестабилизированного ИБП.

Да это я понимаю
"Кучеряво" - имелся ввиду размах, чтобы в автоусях(нецифровых конечно) УМ питался сотней вольт нечасто встретишь.

Сообщение от Абент

"Кучеряво" - имелся ввиду размах, чтобы в автоусях(нецифровых конечно) УМ питался сотней вольт нечасто встретишь.

Уровень питания зависит от выходной мощности. Вернее, конечно, наоборот. Так что чем усилок мощнее тем больше уровень питания.
А есть еще спл-ные усилки - там гораздо больше.

Сообщение от Любитель жидкости

Спасибо за разъяснения!

А зачем вообще пользоваться фильтрами на усе, если они все равно вносят искажения?
Не проще ли срезы выставить с головы? Темболее строите 3х полоску. ВЧ и СЧ пасивным если что. Многие системы постороены так.

Если ГУ не позволяет - пасивные фильтры рулят!!!!!!!!!!
