На одной фотке с A Gnd соединено,
на следующей с RF Gnd.
Или тестером прозвони A Gnd с RF Gnd объединены?
Одно только понятно что это земля.
Но я не спец по электронике.
Ждем спецов мож поскажут.
Форум автозвука и установки музыки в автомобиль
Репутация: 397233
На одной фотке с A Gnd соединено,
на следующей с RF Gnd.
Или тестером прозвони A Gnd с RF Gnd объединены?
Одно только понятно что это земля.
Но я не спец по электронике.
Ждем спецов мож поскажут.
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 9637 ждем...
--------
Репутация: 9637 ответов нет..жаль...Сообщение от f.isher
пока собрал все снова - хочу попробовать соединить проводком массу линейников с массой ГУ, чтобы удостовериться, что причина именно в массе.
Но снова возникают вопросы:
- массу каких линейников соединять с корпусом (на саб, на фронт)?
- масса на линейниках - это "внешние" ле####ки, так?
- и самое главное - линейники у 88 пионера надодятся далеко от корпуса; неужели прям так и паяют проводок - длинный, от ГУ к массе линейника?
Репутация: 1020429
В кружке должен быть впаян пред на 3А .
Масса всех линейников соединена , на массу
Масса на линейниках - это внешний контакт.
Можно и проводок длинный припаять, но лучше пред.
Сгорели выходы
Репутация: 9637 вот спасибо большое!...
но у меня ж еще вопросы
пред у мен я не впаян, соответственно, есть вероятность, что масса-таки отгорела (вспоминаю, ка кэто могло произойти...знаю, что фишку питания магнитолы пару раз сдергивал, не сняв "-" с аккума...еще как-то провод "+" пытался подключить к усилителю фронта, также не отключив "-" на аккуме, искры аж посыпались...но фронт вроде не фонит...)
пред на 3А, навеное, какой-то специальный надо, маленький....я такие проищу кучу времени.
Как вариант - впаиваю внутрях проволочку по примеру V A S A B I и не заморачиваюсь с проводком от корпуса ГУ к тюльпанам, так?

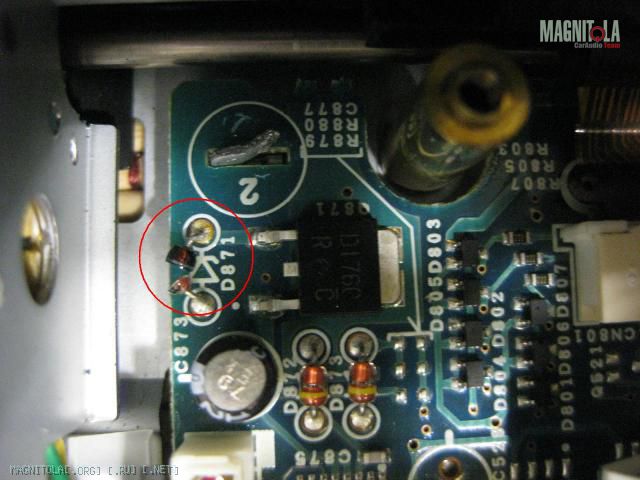

И еще - гляньте, пожалуйста, фото; в самом верхнем левом углу, если панелькой от себя, обнаружил какой-то транзистор в таком виде (в кружке)
Он так должен быть, или надо ремонтировать?
Репутация: 397233 Это диод, разорван напополам
менять надо обязательно.
Репутация: 9637 мля... а как он называется правильно? как в магазине сказать "мне нужен диод -------". И самое главное - самому его реально перепаять? Нужен, наверное, очеьн тонкий паяльник?
Репутация: 397233 Проще всего подойти в магазин радиодеталей с платой,
там помогут, как правило есть достаточно образованный продавец.
Паяльник нужен мощностью 25 ватт с тонким жалом.
Репутация: 9637 Подключил ГУ. Со сломанным диодом играет так же... Попробовал проводком соединить массу межблока с корпусом ГУ - фон не исчезает.
Значит дело не в массе....или не так соединял?))
А как тестером проверить можно, цела ли масса?
