Победил фон. Через месяц опять:( Помогите советом. Challenger ER 70 с TAS6

я так понял автор позаземлял все в разных местах?

Цитата:

---

Сообщение от Marginaless

Challenger ER 70 с TAS6 соединил поканально. Мучал фон. Подключал через высоковольтники. Забыл про землю, которая торчала из высоковольтников, так как не куда ее было подсоединить при подключении голова - усь. Сначала был небольшой писк. Вариант с плохим кабелем между колонками и усем был отметен - при отключении высоковольтников фона нет. С твердой уверенностью его победить, купил провода с экраном (хоть и Мистери, но довольно внушительно выглядят - тройной экран), подсоединил землю с высоковольтников к экрану на входе в усь, а другой конец экрана засобачил на корпус магнитолы. И о чудо ! Писк пропал. Причем именно на корпус магнитолы, так как пытался на землю магнитолы - фон оставался. Если объединять с землей уся - вообще ужасный фон. Так вот - фон вообще ушел. И вот пару дней назад он вернулся....:(:(:( Проверил распайку высоковольтников - все путем... Теперь экран на корпус напротив - усиливает фон! Что такое могло произойти, помогите пожалуйста советом!

---------- Сообщение добавлено 17.10.2011 в 18:18 ----------

Если что, то магнитола RD4 штатная ситроеновская. Ситроен С5...

---

Хоть и не понятно написано, но кажись понял.

Штатная голова линейных выходов RCA не имеет. Так?

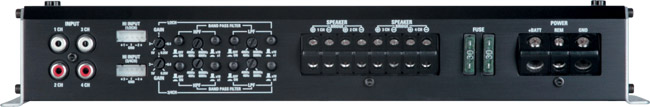

Challenger ER 70 помимо линейных входов RCA имеет ещё и высоковольтный вход:

Вложение 146245


который мы соединяем с выходами на динамики штатной магнитолы. Так?

На высоковольтном входе имеется посередине ещё один контакт GND, про подключение которого производитель в инструкции ничего не пишет.
И вот, для убивания помех мы его соединяем с корпусом магнитолы, а так же используем провод Мистери с "тройным экраном". Всё правильно понял?

Ответь мне на один вопрос - динамики к разъёму магнитолы подключены или нет?

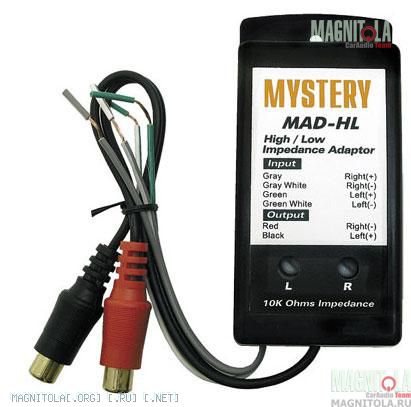

Если нет, то правильнее было бы подключать усилитель через вот такой девайс:
Mystery MAD-HL

Вложение 146247

Цитата:

---

Сообщение от Rover

Если нет, то правильнее было бы подключать усилитель через вот такой девайс:
Mystery MAD-HL

---

Совершенно верно, но..... афтар наверняка начитавшись негатива о убийстве в конец звука этим девайсами или из-за экономии решил не пользовать......
Фонить при правильном подключении Ерго по высоковольтному входу фонить система не должна, это понятно. Фон это следствие кривого инстала, с разводкой масс девайсов каша полная это тоже понятно, вопрос как это разгребать.....

Задавать вопросы, что и как проинсталировано и как подключено при таком изложении мыслей автора это ......

Rover, все совершенно верно. Девайс этот ругали очень. Фон с подключением экрана пропал. Потом опять появился, но я в распайку не вмешивался.

Цитата:

---

Сообщение от Marginaless

Девайс этот ругали очень.

---

))) ))) ))) Marginaless, это пять балофф .

Прояви смекалку и прочти всё что я написал после многоточия по этому вопросу :), из строки "Совершенно верно, но...." .
Забавно не правда ли :) ?


1. усилитель должен быть закреплён в автомобиле так чтобы не было прямого соединения его корпуса с корпусом автомобиля.

2. купи кабель Канаре L2TS или подобный, т.к. для твоей задачи этот конструктив структуры кабеля наиболее удобный и правильный. Т.е. тебе нужен кабель витая пара в экране.

3. Определи для себя систему цветов жил кабеля и подключай все каналы одинаково. Т.е. скажем определил, что жила белого цвета это ПЛЮС, жила синего цвета это МИНУС. Это важно чтоб соблюсти фазировку сигнала.

4. Разделай кабель так чтобы на кабеле образовался провод ЭКРАН с обоих сторон. Подключать этот провод экрана на массу следует ТОЛЬКО С ОДНОЙ СТОРОНЫ, стороны либо ИСТОЧНИКА (ГУ), либо ПОТРЕБИТЕЛЯ (усилитель) !!! ВЫБОР ТОЧКИ И ИСТОЧНИКА МАССЫ ДЛЯ ЭКРАНИРОВКИ ОПРЕДЕЛИТЬ ПОСЛЕ ПОДКЛЮЧЕНИЯ ЭКСПЕРИМЕНТАЛЬНО!!! Поэтому и нужно при разделке приготовить выход провода экран с обоих сторон. Как правило и это объяснимо точка подключения экрана кабеля со стороны ГУ.

Ок, спасибо. То есть если мне необходимо подключить 2 канала с ГУ к усилителю необходимо два провода с витой парой - каждую пару на + и - соответствующего канала?

Да, один кабель это один канал.

Добрый вечер. Купил я Canare. Проинсталил.Та же канитель. Звук то стал лучше. То есть первые несколько дней фона не было - потом появился. Пробовал землю на аккум. Та же ситуация. Не знаю куда копать.
Еще вопрос. У меня такая схема подключения- кривоватая. Я сделал поканалку через высоковольтные входы уся. С ГУ я взял 2 канала. К ним подсоеднил соответственно 2 провода + и -.
На входе в усь в высоковольтники я их расщипил на 4 плюса и 4 минуса (для РСА кабелей как я понимаю используют Y развитвитель). Когда я подключил к усю их как нарисовано на входах, то есть плюсы к плюсам минусы к минусам играл только один канал. Тогда я заметил, что если один канал подключить нормально а второй плюс к минусу а минус к плюсу все начинает играть нормально.Без искажений все ровно играют все 4 канала на выходе- и мвитеры и мидбасы. Как это объяснить? Ошибки на штамповке с рисунками плюса и минуса быть то не может наверное... В чем физика? Извиняюсь за тупой вопрос, но может это как то повлияет на мою беду...

Цитата:

---

Сообщение от Marginaless

Добрый вечер. Купил я Canare. Проинсталил.Та же канитель. Звук то стал лучше. То есть первые несколько дней фона не было - потом появился. Пробовал землю на аккум. Та же ситуация. Не знаю куда копать.
Еще вопрос. У меня такая схема подключения- кривоватая. Я сделал поканалку через высоковольтные входы уся. С ГУ я взял 2 канала. К ним подсоеднил соответственно 2 провода + и -.
На входе в усь в высоковольтники я их расщипил на 4 плюса и 4 минуса (для РСА кабелей как я понимаю используют Y развитвитель). Когда я подключил к усю их как нарисовано на входах, то есть плюсы к плюсам минусы к минусам играл только один канал. Тогда я заметил, что если один канал подключить нормально а второй плюс к минусу а минус к плюсу все начинает играть нормально.Без искажений все ровно играют все 4 канала на выходе- и мвитеры и мидбасы. Как это объяснить? Ошибки на штамповке с рисунками плюса и минуса быть то не может наверное... В чем физика? Извиняюсь за тупой вопрос, но может это как то повлияет на мою беду...

---

Точно уверен, если объяснить физику подключения с мостового выхода УМ магнитолы к дифференциальному входу внешнего УМ, то тебе это поможет?

вопрос в том как правильно разъединить 2 канала на 4. простейшей раздвоение дает такой эффект-как прально?
