Усилитель и его установка

Доброго времени суток форумчане, продолжаю установку автозвука своими руками и столкнулся с небольшой трудностью. Для меня помимо звука важны ещё два параметра:
1. быстрая съемка компонентов (саб, усилитель) на случай если нужно перевезти крупные предметы в багажнике (это происходит нечасто, но тем не менее бывает)
2. эстетичность инсталляции.
Исходя из этих соображений я сделал ЗЯ (в левое крыло) для сабвуфера, долго думал куда деть усилитель и решил расположить его в противоположное крыло, сделав симметрично ЗЯ. Место там как раз под него хватает.
Однако сложно укомплектовать туда провода (короб небольшой и если будет нужно его снять - ковыряться придется долго), вопрос в следующем:

Если я сделаю короб, в него спрячу усилитель и выведу терминалы подключения (тюльпаны и силу для питания) на корпус, а уже к корпусу буду подключать от ГУ и АКБ, таким образом при необходимости демонтажа (для перевозки груза) мне не нужно будет ковыряться с усилителем что бы отключить его, достаточно будет из короба выдернуть тюльпаны и силу и вытащить короб.
Понимаю что такой вариант возможен, интересует больше вопрос скажется ли он как то на качестве звука, ведь дополнительные соединения ни есть хорошо.



Рисовать я не умею а фотографии подобного не нашел, прикрепил фото как это делают с сабо - вместо саба как будто усилитель, а провода питания и тюльпаны

Если сделаешь качественные и надёжные соединения ничего страшного нет. Тем более другого выхода у вас нет.

В это крыло поставить нет совсем возможности?Не всегда стелз занимает всё пространство,у многих и на усилители(1-3) места остаются.Возможно быстросъёмное оборудование может повлиять на его правильную работу(питание,акустические,межблоки)..После того как сняли нужно будет проверить на возможность контакта отсоединённых проводов между собой и кузова.

Цитата:

---

Сообщение от Димитрий-Донской

В это крыло поставить нет совсем возможности?Не всегда стелз занимает всё пространство,у многих и на усилители(1-3) места остаются.Возможно быстросъёмное оборудование может повлиять на его правильную работу(питание,акустические,межблоки)..После того как сняли нужно будет проверить на возможность контакта отсоединённых проводов между собой и кузова.

---

Увы нет, там место исключительно под саб, полка занята вторым усилителем, а на спинку сиденья не вариант ...
Как раз про контакт силы больше всего и грею голову, тюльпаны (мама-папа) не проблема спаять и закрепить крепко к коробу, с силой больше головняка, нужен какой то разъём с фиксацией (что б не вылетел) и что бы провод был не оголённым в отключенном состоянии, КЗ и костёр из авто совсем не нужен...

Нашел вот такой разъём Neutrik PoweCon, однако он для силовых не очень подходит, а если и подходит то явно не для толстенного на 25 квадратов (как у меня)...
Ищу может есть какие варианты доработки подобного разъема или другие штекеры

Вложение 701654

Цитата:

---

Сообщение от S65

Увы нет, там место исключительно под саб, полка занята вторым усилителем, а на спинку сиденья не вариант ...
Как раз про контакт силы больше всего и грею голову, тюльпаны (мама-папа) не проблема спаять и закрепить крепко к коробу, с силой больше головняка, нужен какой то разъём с фиксацией (что б не вылетел) и что бы провод был не оголённым в отключенном состоянии, КЗ и костёр из авто совсем не нужен...

Нашел вот такой разъём Neutrik PoweCon, однако он для силовых не очень подходит, а если и подходит то явно не для толстенного на 25 квадратов (как у меня)...
Ищу может есть какие варианты доработки подобного разъема или другие штекеры

Вложение 701654

---

Розетка в помощь, а такой вопрос что за усилитель?

Цитата:

---

Сообщение от ЗигмундФрейд

Розетка в помощь

---

Вложение 701680 или Вложение 7016823Ы 3Ы 3Ы3Ы 3Ы 3Ы3Ы 3Ы 3Ы

Усь большой? Мож под сиденье влезет? Меньше проводов и замудрений(лишние розетки,разъёмы там...),свободнее багажник,оперативнее регулировка/корректировка саба(сразу с места водителя и не надо сто раз бегать назад для первичной отладки и последующей подстройки под разную музыку,жанры... )

Цитата:

---

Сообщение от ЗигмундФрейд

Розетка в помощь, а такой вопрос что за усилитель?

---

енот 500,4

---------- Сообщение добавлено 25.01.2015 в 15:43 ----------

Цитата:

---

Сообщение от chu0037

Усь большой? Мож под сиденье влезет? Меньше проводов и замудрений(лишние розетки,разъёмы там...),свободнее багажник,оперативнее регулировка/корректировка саба(сразу с места водителя и не надо сто раз бегать назад для первичной отладки и последующей подстройки под разную музыку,жанры... )

---

усь небольшой, но под сиденье вообще ничего не поместится, машина хонда аккорд, как то не предусмотрели они место там... даже если отрезать обдувайку ног...
по поводу крутилок-настройки, ГУ процессорное, на усе поставил и забыл, потом с ГУ рулить

---------- Сообщение добавлено 25.01.2015 в 15:46 ----------

Цитата:

---

Сообщение от tigeross

Вложение 701680 или Вложение 7016823Ы 3Ы 3Ы3Ы 3Ы 3Ы3Ы 3Ы 3Ы

---

на мой случай чёт ничего не предусмотрено, хоть и в правду розетку вешай...

Цитата:

---

Сообщение от S65

енот 500,4

---------- Сообщение добавлено 25.01.2015 в 15:43 ----------



усь небольшой, но под сиденье вообще ничего не поместится, машина хонда аккорд, как то не предусмотрели они место там... даже если отрезать обдувайку ног...
по поводу крутилок-настройки, ГУ процессорное, на усе поставил и забыл, потом с ГУ рулить

---------- Сообщение добавлено 25.01.2015 в 15:46 ----------



на мой случай чёт ничего не предусмотрено, хоть и в правду розетку вешай...

---

Да итон под сидением чуть чуть не влезет...но вы ещё 1 момент не забывайте что при снятии и постановке усилителя вам придётся сбрасывать клеммы с аккумулятора это 100% и без оговорок.
Так что, идите на компромисс ищите нормальное место для усилителя. Сабвуфер то как раз не проблема, для них есть специальные разъёмы для быстрого съема.

Хм, нашел вот такую шляпу
Байонетный разъём для сварочника, сечение любое на выбор от 16 до 70, вроде как то что нужно :)
кто что скажет по ним ?

Вложение 701742

Цитата:

---

Сообщение от ЗигмундФрейд

Да итон под сидением чуть чуть не влезет...но вы ещё 1 момент не забывайте что при снятии и постановке усилителя вам придётся сбрасывать клеммы с аккумулятора это 100% и без оговорок.
Так что, идите на компромисс ищите нормальное место для усилителя. Сабвуфер то как раз не проблема, для них есть специальные разъёмы для быстрого съема.

---

ну скажу честно скинуть клемму с АКБ проще чем например разобрать-собрать и отсоединить все сразу от усилителя :) нашел разъем который используют сварщики для подключения\переподключения держака - мне кажется очень подходит к моей ситуации :)

Цитата:

---

Сообщение от S65

ну скажу честно скинуть клемму с АКБ проще чем например разобрать-собрать и отсоединить все сразу от усилителя :) нашел разъем который используют сварщики для подключения\переподключения держака - мне кажется очень подходит к моей ситуации :)

---

Заново настраивать всю систему тоже не смущает

Цитата:

---

Сообщение от ЗигмундФрейд

Заново настраивать всю систему тоже не смущает

---

хм, а вот про это не учел ...

М.б. вариант разрыва цепи на силовом кабеле перед усилителем, через к\л реле\выключатель, такой вариант возможен?

Цитата:

---

Сообщение от S65

хм, а вот про это не учел ...

М.б. вариант разрыва цепи на силовом кабеле перед усилителем, через к\л реле\выключатель, такой вариант возможен?

---

Да, автомат поставить только на усилитель, точно.

Вопрос не столь прост, как кажется на первый взгляд должна быть исключена даже теоретическая возможность замыкания... Напимер- разъём от электроплиты на первый взгляд хорош, но, во-первых-расчитан на меньшее сечение, во-вторых-громоздок... Мне в своё время как решение увиделась колба для плюса, разъем типа банана на массу..
Сварочные разъемы- это интересно. Но надо исключить возможность случайной переполюсовки.
Автомат вместо колбы- разумное решение. Осталось лишьподумать-как сделать невозможность коммутации линеек при подключенном к усилителю питанию.
Мне видится как-то так, что при воткнутом плюсовом разъеме доступ к линейкам невозможен...

Цитата:

---

Сообщение от nomemory

Вопрос не столь прост, как кажется на первый взгляд должна быть исключена даже теоретическая возможность замыкания...

---

Вот с этим трудно поспорить!

Цитата:

---

Сообщение от nomemory

Сварочные разъемы- это интересно. Но надо исключить возможность случайной переполюсовки.

---

Тут либо цветовой вариант (есть синие, черные и красные) либо брать на + бОльший разъеём, на - меньший. Там если посмотреть на картинку которую я выложил (выше) они различаются по толщине, либо взять цветной вариант разной толщины (что бы уж наверняка) :)
Подумал и прикинул ещё один вариант, на кабель с + поставить разъем "папа", в коробе на + поставить разъем "мама", а на минус наоборот, на кабель поставить разъем "мама", а в коробе на минус поставить разъем "папа" в таком раскладе нужно быть совсем деревянным что бы попутать их, даже в состоянии нереально дикого опьянения :)

Цитата:

---

Сообщение от nomemory

Автомат вместо колбы- разумное решение.

---

Тогда другой возникает вопрос, где его лучше расположить, ближе к АКБ или к усилителю, ведь по сути он выполняет роль выключателя(без обесточивания всего авто), а не защитную функцию от КЗ (как в случае с колбой, которая должна быть не далее 40см от АКБ)

---------- Сообщение добавлено 25.01.2015 в 18:21 ----------

Цитата:

---

Сообщение от ЗигмундФрейд

Да, автомат поставить только на усилитель, точно.

---

правда я ещё с автоматами не сталкивался :)

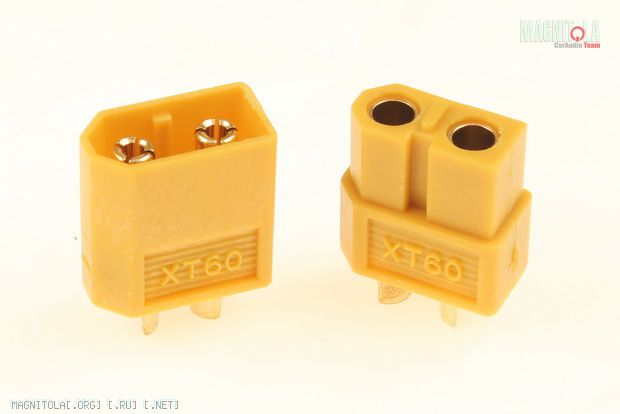

Во наткнулся на разъемчик
Вложение 701768
На 100а. в пике 125а., думаю для питания достаточно. Осталось быстрый разъем для межблоков и рема найти или придумать.

Цитата:

---

Сообщение от tigeross

Во наткнулся на разъемчик
Вложение 701768
На 100а. в пике 125а., думаю для питания достаточно. Осталось быстрый разъем для межблоков и рема найти или придумать.

---

Хм а интересный довольно таки вариант ))) а для межблоков разве обычные тюльпаны не пойдут ? рем в принципе тонкий, можно на центр разъема jack 3,5 увязать - как вариант:)

Именно вместо колбы. И защищает, и как быключатель. Как и обычный автомат.

Цитата:

---

Сообщение от nomemory

Именно вместо колбы. И защищает, и как быключатель. Как и обычный автомат.

---

хм, тут как бы тогда есть небольшая сложность, колба уже стоит :)
Целесообразно ли ещё добавлять автомат например рядом с усилителем ? (это не для защиты от КЗ как таковое, а для обесточивания с последующим отключением, без обесточивания всего авто)

Привет. Я использовал Нутрики 3-х контактные (все в параллель), по две штуки на "+"(папа) и соответственно по две на "-"(мама). Усилитель закреплен на задней стенке корпуса саба.
При длительной работе на высокой мощности, разъёмы не нагреваются.

Вот от сюда сможешь любой штекер создать и заказать.
Вложение 701804

Цитата:

---

Сообщение от mini

Привет. Я использовал Нутрики 3-х контактные (все в параллель), по две штуки на "+"(папа) и соответственно по две на "-"(мама). Усилитель закреплен на задней стенке корпуса саба.
При длительной работе на высокой мощности, разъёмы не нагреваются.

---

Привет, интересный вариант, а чем была обусловлена необходимость в твоём инстале использовать разъединение ? какое сечение силы у тебя ? т.е. получается ты кабель а 3 жилы разбил и каждую к контакту в разъеме, верно?

---------- Сообщение добавлено 25.01.2015 в 20:03 ----------

Цитата:

---

Сообщение от tigeross

Вот от сюда сможешь любой штекер создать и заказать.
Вложение 701804

---

Спасибо, учту!

Цитата:

---

Сообщение от ЗигмундФрейд

Розетка в помощь, а такой вопрос что за усилитель?

---

Это какая?трёхфазная с вилкой на 32 ампера?(две по две шилы)даже не могу такого в авто представить..только от распределителя провода откручивать и всё..Не думайте про быстросъёмные силовые разъёмы-может пожаром в авто всё закончится..

Цитата:

---

Сообщение от Димитрий-Донской

Это какая?трёхфазная с вилкой на 32 ампера?(две по две шилы)даже не могу такого в авто представить..только от распределителя провода откручивать и всё..Не думайте про быстросъёмные силовые разъёмы-может пожаром в авто всё закончится..

---

Это была ирония. Просто видел инстал с розеткой от плиты реально, где уже не помню.

Причем- в авто розетка,усилитель подключен вилкой- не наоборот. Железный Шихман так когда-то делал, и не только он... 32А в электросетях круто, у нас не очень...хотя бы ампер 100 надо. А так -доступно, бюджетно, очень громоздко.

Цитата:

---

Сообщение от ЗигмундФрейд

Это была ирония. Просто видел инстал с розеткой от плиты реально, где уже не помню.

---

поистине человек подошёл к делу творчески ))) не розетка это уж слишком, я как то подобный вариант колхоза не рассматриваю :)

Пока на данный момент остановился на таком варианте:
Сила через байонетный разъем от сварочного аппарата
Межблоки через тюльпаны на корпусе (папа - мама)
Акустические через зажимы обычные (тут сложностей нет)
Кабель "рем" через джек 3,5 попробую

Пока в раздумьях как поставить выключатель-реле для обесточивания усилителя без скидывания клеммы с АКБ

/а чем была обусловлена необходимость в твоём инстале использовать разъединение ?/- см. #59 http://magnitola.org/nashi-installya...-out-xl-6.html
/какое сечение силы у тебя ?/- 22кв.мм. переходят в две жилы по 10кв.мм. , т.к. на усилителе по две клеммы на "+" и две на "-". Все три контакта разъёма припаяны параллельно на один провод.

mini, Собственно по тем же причинам что и у меня :)
Сабовая колонка конечно выглядит устрашающе!!!

Мож итон махнуть на D-класс(он-то покомпактнее будет) и всё-таки под сидение?

Цитата:

---

Сообщение от chu0037

Мож итон махнуть на D-класс(он-то покомпактнее будет) и всё-таки под сидение?

---

енота брал для поканалки, к тому же учитывая рост ценников, поменять получится шило на мыло (((

Цитата:

---

Сообщение от S65

Тут либо цветовой вариант (есть синие, черные и красные) либо брать на + бОльший разъеём, на - меньший. Там если посмотреть на картинку которую я выложил (выше) они различаются по толщине, либо взять цветной вариант разной толщины (что бы уж наверняка)
Подумал и прикинул ещё один вариант, на кабель с + поставить разъем "папа", в коробе на + поставить разъем "мама", а на минус наоборот, на кабель поставить разъем "мама", а в коробе на минус поставить разъем "папа" в таком раскладе нужно быть совсем деревянным что бы попутать их, даже в состоянии нереально дикого опьянения

---

Есть такая штука- называется автосервис, порой круче любой пьянки бывает. Хотя бы нередко из- за самоуверенности "маэстро". Например- мне однажды антенну сломали.. об потолок бокса.
Поставить вместо колбы рядом с аккумулятором автомат- например такой- MD.Lab MDC-PCB100 не вижу сложностей...

Вот такого типа у нас продаются повсюду : http://www.7713942.ru/catalog/power_...421.php?conf=0
Розетка + вилка =~400рэ.
Вот только,что думаю... Если разъём на 32 ампера,то это сумма максимальных сил тока,проходящих по каждому соединителю или это допустимая нагрузка на один?
Кто знающий подскажет? Если на один,то пятиконтактный разъём-это два контакта +,два - и ремоут - тогда,если на усилке,допустим предохранители 2×30А,то всё нормально.
Крутил в руках такой разъём,производит впечатление весьма надёжного.

Цитата:

---

Сообщение от chu0037

Вот такого типа у нас продаются повсюду

---

Хорош уже издеваться над ТС... или вы сейчас серьезно?

Цитата:

---

Сообщение от tigeross

Хорош уже издеваться над ТС... или вы сейчас серьезно?

---

Ну,если б мне бы нужна была возможность столь срочного освобождения багажника,я б расположил бы усил в салоне,под сиденьем(ями). Габаритные поменял бы на компактные.(Это я всё уже дважды(!) советовал т.с.) Возможно,каким нибудь способом избежал бы жития саба в багажнике,может и вообще в авто...
Но он этого не хочет,поэтому,если уж так ему охота навешать в багажнике гирлянд,то тогда надо уж их хоть качественные искать...
А какой выход видите Вы?

Цитата:

---

Сообщение от nomemory

Есть такая штука- называется автосервис, порой круче любой пьянки бывает.

---

Стараюсь в шараж конторы и гаражи дяди Вани не ходить, но как говорится от сумы до тюрьмы...

---------- Сообщение добавлено 27.01.2015 в 06:16 ----------

Цитата:

---

Сообщение от chu0037

Ну,если б мне бы нужна была возможность столь срочного освобождения багажника,я б расположил бы усил в салоне,под сиденьем(ями). Габаритные поменял бы на компактные.(Это я всё уже дважды(!) советовал т.с.) Возможно,каким нибудь способом избежал бы жития саба в багажнике,может и вообще в авто...
Но он этого не хочет,поэтому,если уж так ему охота навешать в багажнике гирлянд,то тогда надо уж их хоть качественные искать...
А какой выход видите Вы?

---

Как бы изначально у меня нет задачи таскать увесилитель туда сюда 20 раз на дню, есть задача установить компоненты таким образом, что бы было грамотно (с точки зрения звука), красиво (не колхоз и бардак) и удобно (комфорт использования полезного пространства), и при необходимости отсоединить и убрать, а не корячиться.
Тему эту я создал для обсуждения, советов и рекомендаций людей которые бОлее меня в этом осведомлены, чтобы понимать как лучше достичь поставленных задач, за что всем огромное спасибо.

Цитата:

---

Сообщение от S65

Стараюсь в шараж конторы и гаражи дяди Вани не ходить, но как говорится от сумы до тюрьмы...

---------- Сообщение добавлено 27.01.2015 в 06:16 ----------



Как бы изначально у меня нет задачи таскать увесилитель туда сюда 20 раз на дню, есть задача установить компоненты таким образом, что бы было грамотно (с точки зрения звука), красиво (не колхоз и бардак) и удобно (комфорт использования полезного пространства), и при необходимости отсоединить и убрать, а не корячиться.
Тему эту я создал для обсуждения, советов и рекомендаций людей которые бОлее меня в этом осведомлены, чтобы понимать как лучше достичь поставленных задач, за что всем огромное спасибо.

---

Неординарная задача, вот и фантазии прут. А вообще с точки зрения обычной коммутации, мне например снять три усилителя и сабвуфер нужно будет от силы 15 минут. Усилители под сидениями, сабвуфер весит мать его очень много.

Цитата:

---

Сообщение от ЗигмундФрейд

Неординарная задача, вот и фантазии прут.

---

Что точно то точно :pleasantry:

Цитата:

---

Сообщение от ЗигмундФрейд

А вообще с точки зрения обычной коммутации, мне например снять три усилителя и сабвуфер нужно будет от силы 15 минут. Усилители под сидениями, сабвуфер весит мать его очень много.

---

Когда покупал енота - даже и мысли не было о том что будут такие задумки в его установке :) с другой стороны взял его ещё до роста цен, и даже не жалею :)
если б сейчас стояла задача покупать увесилитель, смотрел бы на класс ниже... т.к. цены конь!

Цитата:

---

Сообщение от chu0037

Вот такого типа у нас продаются повсюду : http://www.7713942.ru/catalog/power_...421.php?conf=0
Розетка + вилка =~400рэ.
Вот только,что думаю... Если разъём на 32 ампера,то это сумма максимальных сил тока,проходящих по каждому соединителю или это допустимая нагрузка на один?
Кто знающий подскажет? Если на один,то пятиконтактный разъём-это два контакта +,два - и ремоут - тогда,если на усилке,допустим предохранители 2×30А,то всё нормально.
Крутил в руках такой разъём,производит впечатление весьма надёжного.

---

Это то, что надо,,только на 125 надо он под нужное сечение.

---------- Сообщение добавлено 27.01.2015 в 10:29 ----------

Герметичный, виброустойчивый, с низким контактным сопротивлением. Мне картинка не попалась...

Цитата:

---

Сообщение от nomemory

Это то, что надо,,только на 125 надо он под нужное сечение.

---

а чем эти два варианта принципиально различаются ? Я как бы не спору ради, я пытаюсь понять разницу в целом и что лучше

1 вариант (от сварочника) можно выбрать до 300А
Вложение 702730

2 вариант (силовая вилка) можно выбрать до 125А
Вложение 702732
