Репутация: 215151
Всё верно,но можно пойти на хитрость:если у Вас нет мощьного паяльника,то можно нагреть резаком до красна кусок металла и испоьзовать это тепло для прогрева кабеля паяя его паяльником меньшей мощьности.(только если есть пропановый резак опять же)
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 2432
или если его нет, то купить пресс(стоит относительно не дорого) и обжимать гильзами, наконечниками и т.д.Сообщение от Алексей алтай
Тема я думаю раскрыта)) от и до)
Репутация: 821571
Можно это делать проще. Если дома есть газовая плита.
А вообще, гильза не только сохраняет жилки, но и плавно плющит/прижимает. Что позволяет избежать точечного контакта в месте сжатия зажимным болтом.
Репутация: 2432 orbita21, согласен на все 100
Репутация: 300
Спасибо всем.
Для себя решил обжимать, если для этого не потребуется занижать сечение ( т.е. если отверстия позволяют). если не полезет слегка обработаю напильником...
Таким образом считаю, что при выборе подобных клемм нужно подбирать их отверстия на 1 ед сечения выше чем сечение кабеля...
PS Наконечники медные луженые, гофра и усадка естественно будет.
Репутация: 155444
Не нужно. Производители кабелей это сделали сами - реальное сечение меньше декларируемого. Прессовал наконечник на пв3 35 - 25й надеялся свободно, ибо по факту сечение оказалось 29мм2. Аналогично на кабель 50мм2 спокойно надеялся 35й наконечник.
Репутация: 229365
Извиняюсь заранее уважаемый! Но сразу видно сообщение делитанта - который не обжимать ни паять ничего сам на досточном уровне не пробовал!
1. Паять - не стоит - перегретая медь - становясь хрупкой - только быстрее отломиться из вашего "дупла"...
2. зачем вообще паять если есть для защиты от коррозии и окислов - специальные токопроводящие пасты...
3. Зачем паять и обжимать чем то внося лишнее и не нужное переходное сопротивление - когда кабель наш КГ с 5-м классом гибкости жилы - имея толщину медной проволочке в пучке не тоньше 0,4-0,45 мм - и так ничего не отломиться - и болт зажима (называемого иногда компрессионный)- не прожмет там ничего критичного - если даже сильно зажать то максимум одна две жилки перломиться могут... Да и то просто зажимной болт китайский надо выкрутить и просто обточить с него заусенцы которые и рвут кабеля. А придав ему круглую форму ровную мы от этой проблемы уходим.
С чем согласен так это с тем, что иногда приходиться зажимать кабель более меньшего сечеие в большое отверстие зажима.
Но и тут есть элегантный и до боли простой выход -
отрезаем кусочек кабеля равно длине зажима (внутренней части) - снимаем с него изоляцию и разделываем до состояния когда медные проволочки будут отдельной стопкой лежать. И просто вставляем набор этих медных проволочек в зажим - заполняя его - а потом уже вставляем кабель - и все у вас получаеться плотный обжим даже в самом большом диаметре меньшего даже в 2 раза кабеля.

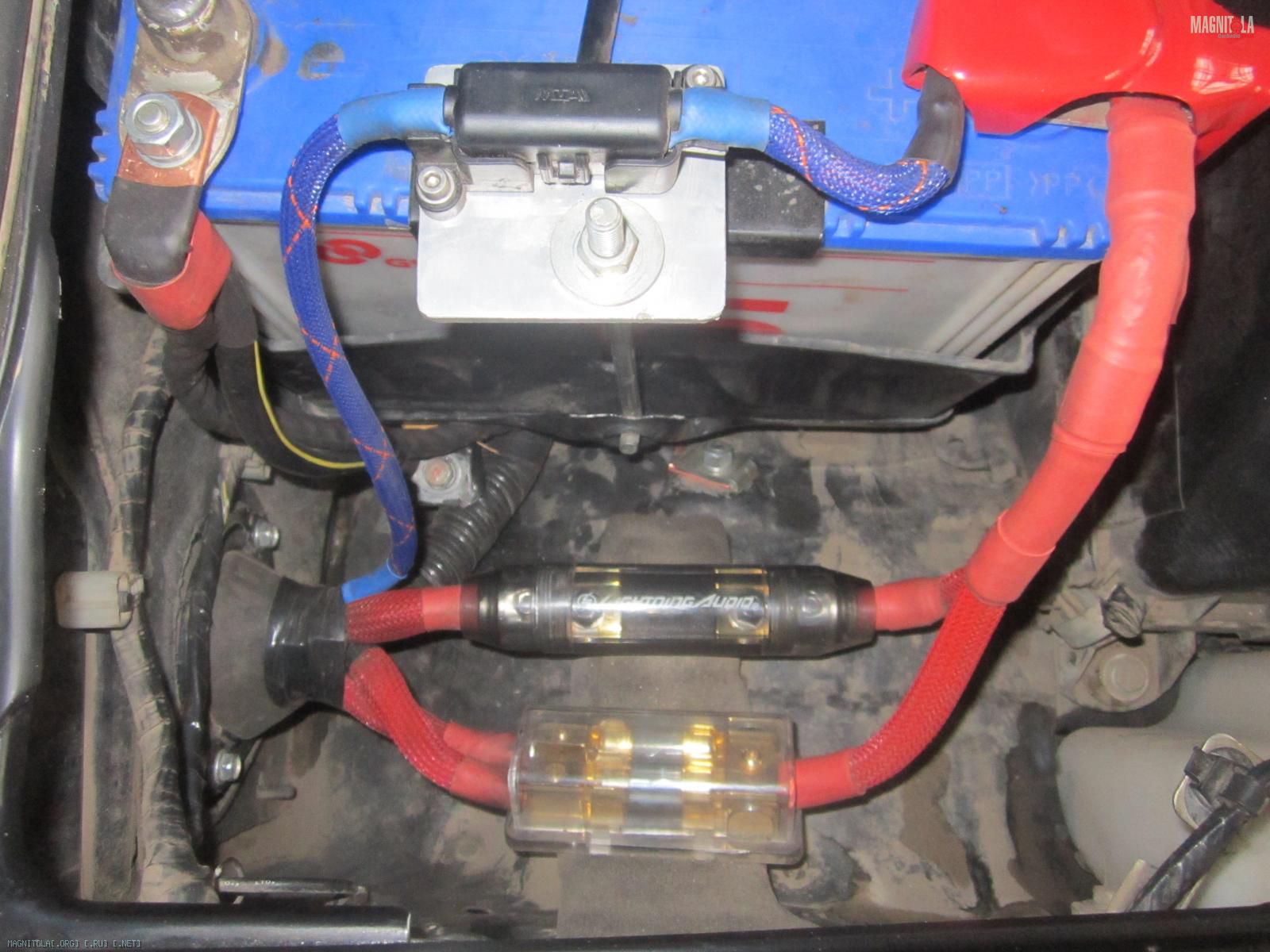

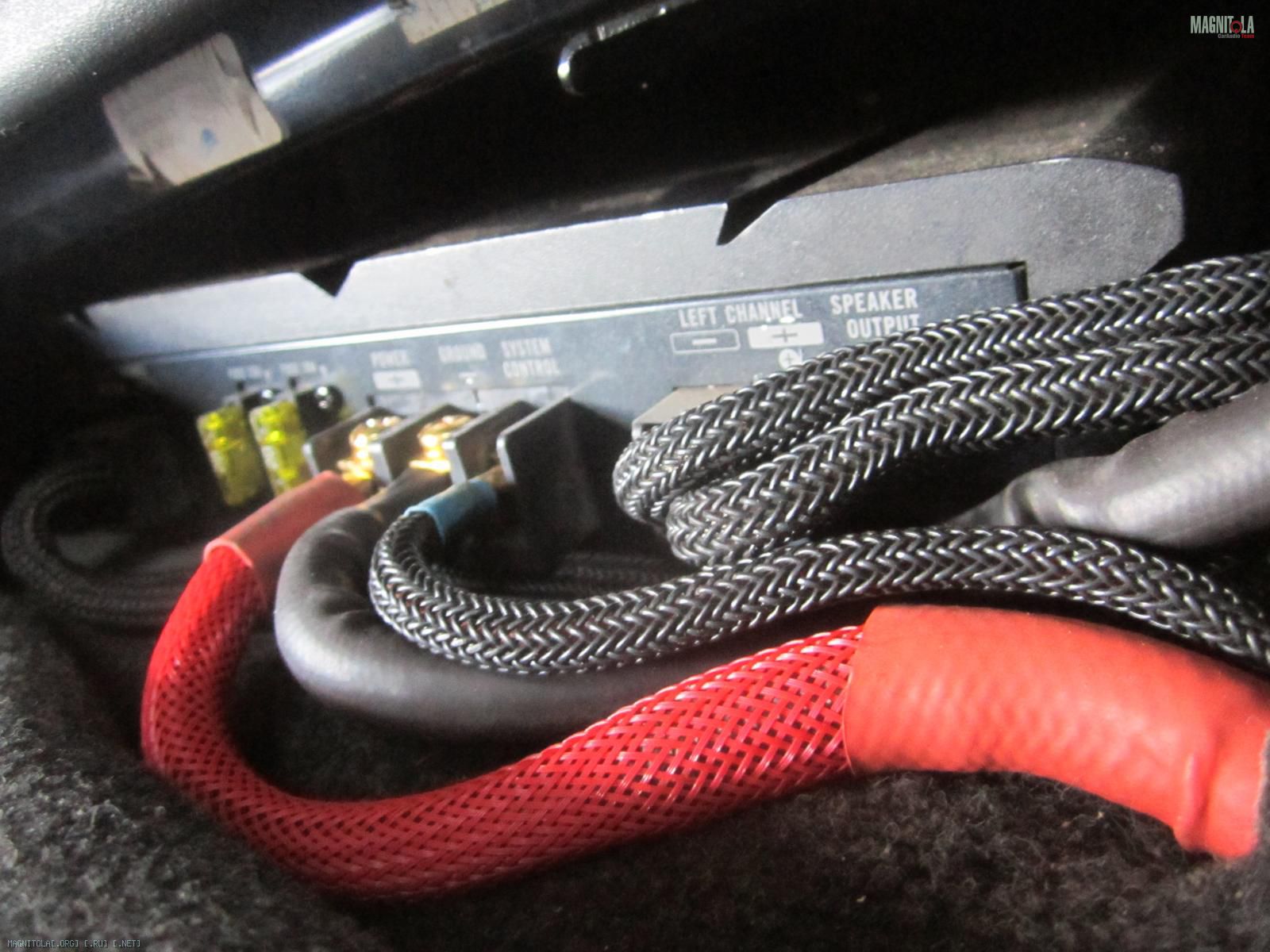

Вывод: обжимать с НШМИ - имеет смысл только импортные кабели 6 класса гибкости - где волоски тонкие порядка 0,2-0,25 мм... А наши КГ и ПВ не стоит портить никакими гильзами. Просто красивая термоусадка и голую медь со смазкой в разъем. Неоднократно проверено опытным путем - мого лет кабели ходят так и ничего не происходит с контактом..
---------- Сообщение добавлено 21.10.2015 в 13:23 ----------
А вот тут заблуждение - если правильно заполнить контакт разъема именно голой медью она при зажиме лучше распределиться и контактной поверхности будет в разы больше. А вот с гильзой НШМИ - получаем точечный контакт в месте прилегания к ней зажимного болта. Плюс гильзы делают из тонкой стали что есть ообще не айс при контакте с медью.
А обжим гильзами из луженой меди что у ТС на фото - вообще не вариант - так как они под гидравлический пресс - и он их обожмет придав форму шестигранника и засунуть их вообще не получиться. И не надо - когда простой и надежный контакт у вас на поверхности - голая медь + заполнение + смазка + разъем.
Репутация: 821571 Не говорите глупостей.
Тут у нас ток течет со всех сторон внутренней поверхности "дупла".
А тут вдруг он стал только через зажимной болт протекать.
Контр-аргумент вам.
Способ конечно изящный, до той поры пока соединение не нужно будет разобрать...
Опять кабель отрезать и наталкивать в дупло?
А где его взять?
А как натолкать и втолкнуть кабель? Оно ж высыпаться будет.
А если кабель по правилам - зафиксирован и не позволяет проводит с ним манипуляций в больших количествах степеней свободы?
Репутация: 229365 Ну ну - у вас я смотрю гильза идеально совпадает с диаметром "дупла"? Это где же вы их такие подберете? И сделана она из меди??? Вы тонкой и некчемной сталькой хотите медь от контакта отделить и утверждаете что этот контакт лучше??? Да это надо разобраться еще в глупостях.Не говорите глупостей.
Тут у нас ток течет со всех сторон внутренней поверхности "дупла".
А тут вдруг он стал только через зажимной болт протекать.
Контр-аргумент вам.
Способ конечно изящный, до той поры пока соединение не нужно будет разобрать...
Опять кабель отрезать и наталкивать в дупло?
А где его взять?
А как натолкать и втолкнуть кабель? Оно ж высыпаться будет.
А если кабель по правилам - зафиксирован и не позволяет проводит с ним манипуляций в больших количествах степеней свободы?
Лучше имея руки еще раз заполнить "дупло" трезком любого кабеля нежели лепить таду абсолютно идиотскую гильзу из непонятно какого металла. И никто не говорит что ток провоит только болт - но вот голый кабель не отгороженный металлом сомнительным от контакта - распределенный более равномерно так как он мягкий будет больше тока проводить чем гильза кривая.
Проблем нет их туда вставить - ничего не вываливаеться нужен не сложный навык.
И вы начали говорить супер необходимости туда сюда кабели силовые отключать - что это просто разъем на сабе каком то которй туда сюда из багажника выгружают.
Нука назовите тут хотя бы с десяток людей кто силу если все в инстале работает нормально - отключал чаще чем до следующего апгрейда системы или замены оборудования? Я уверен таких не много набереться.
ТС вон вообще прессом опрессованные медные гильзы шестигранной формы собрался в круглое "дупло" совать... Эко человека довели.... Тут никакого задупления не выйдет!:-
Репутация: 215151 Неправда
