Hyundai i30

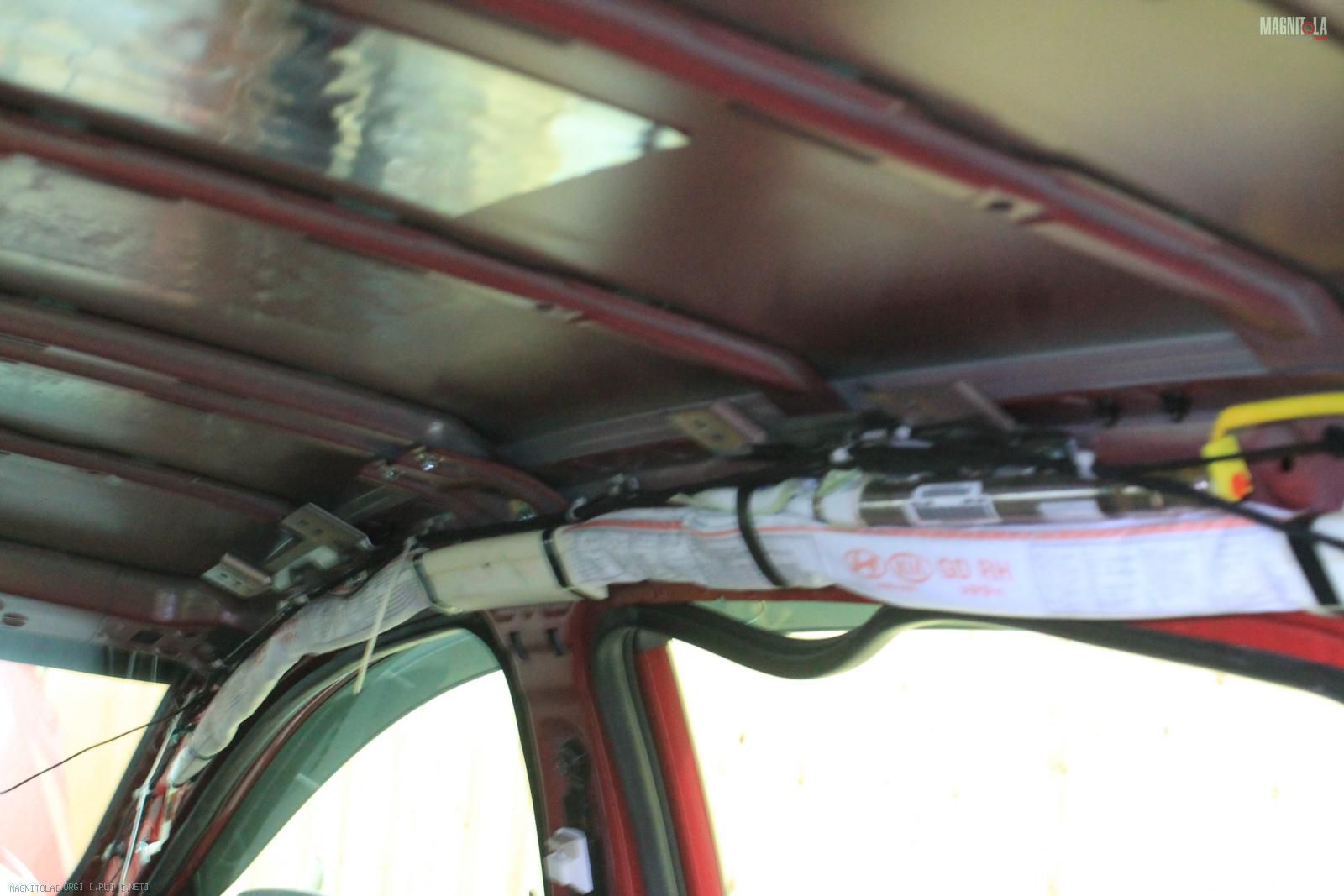

Убрали сопли парктроника и камеры заднего вида

Вложение 1063852Вложение 1063854Вложение 1063856

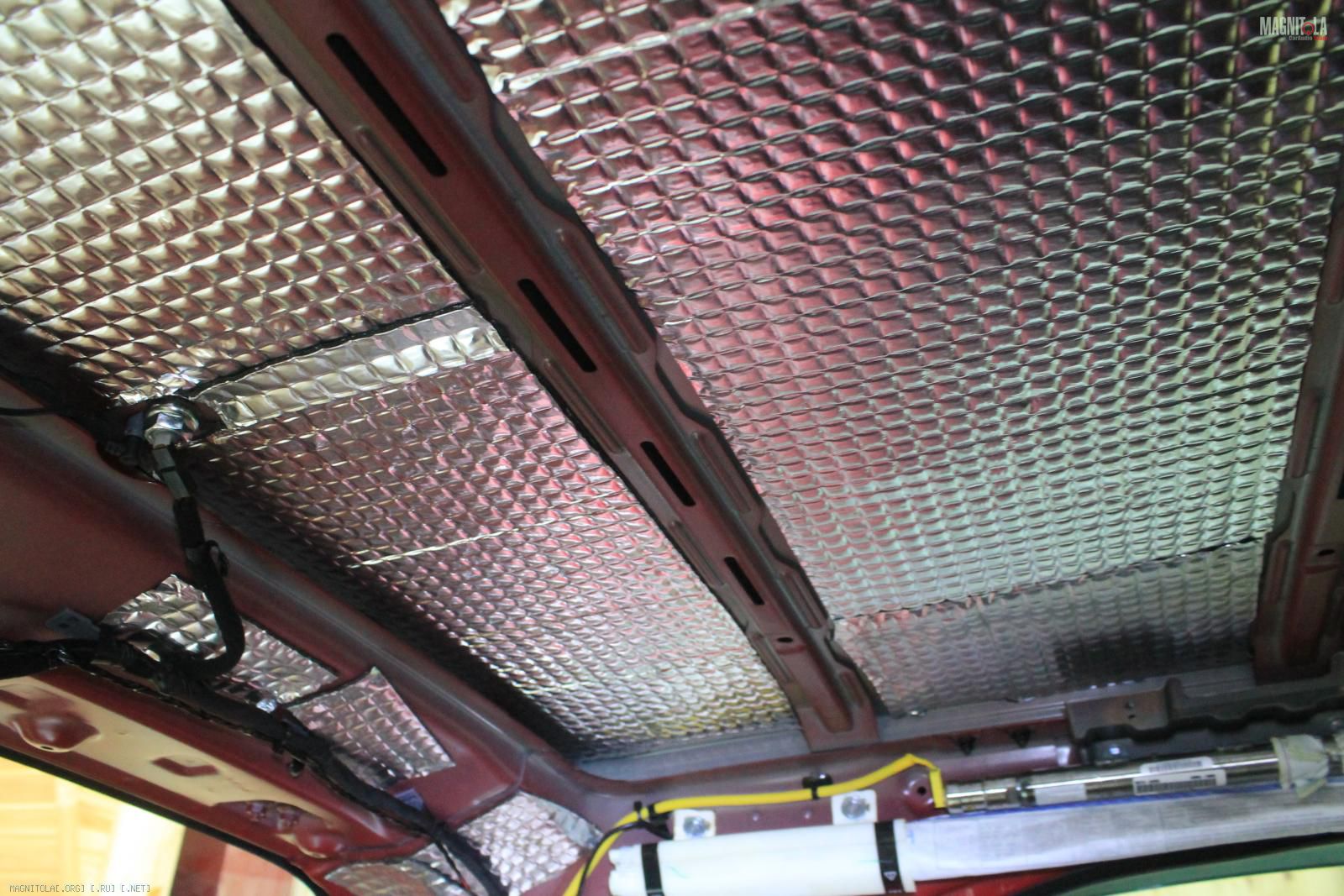

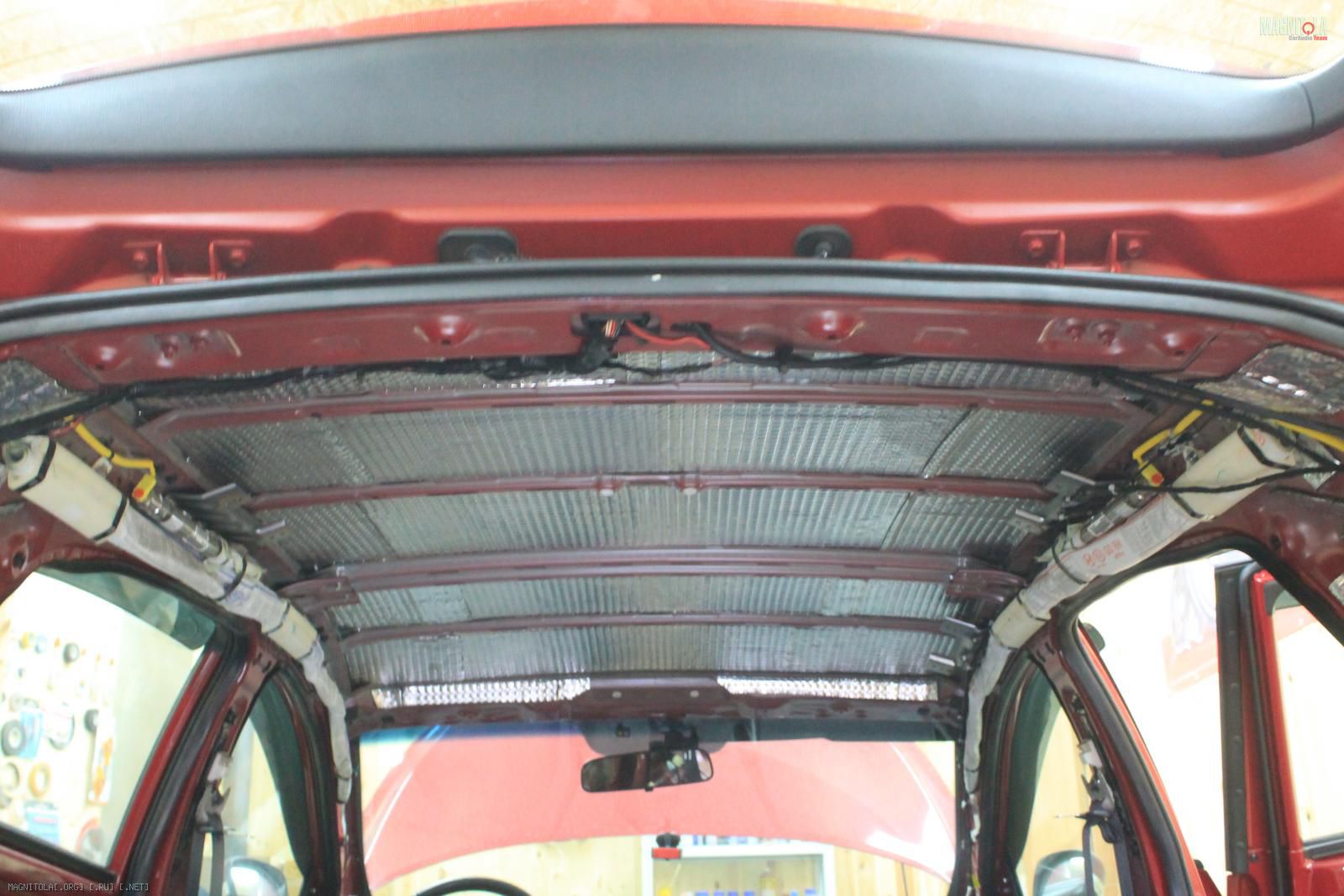

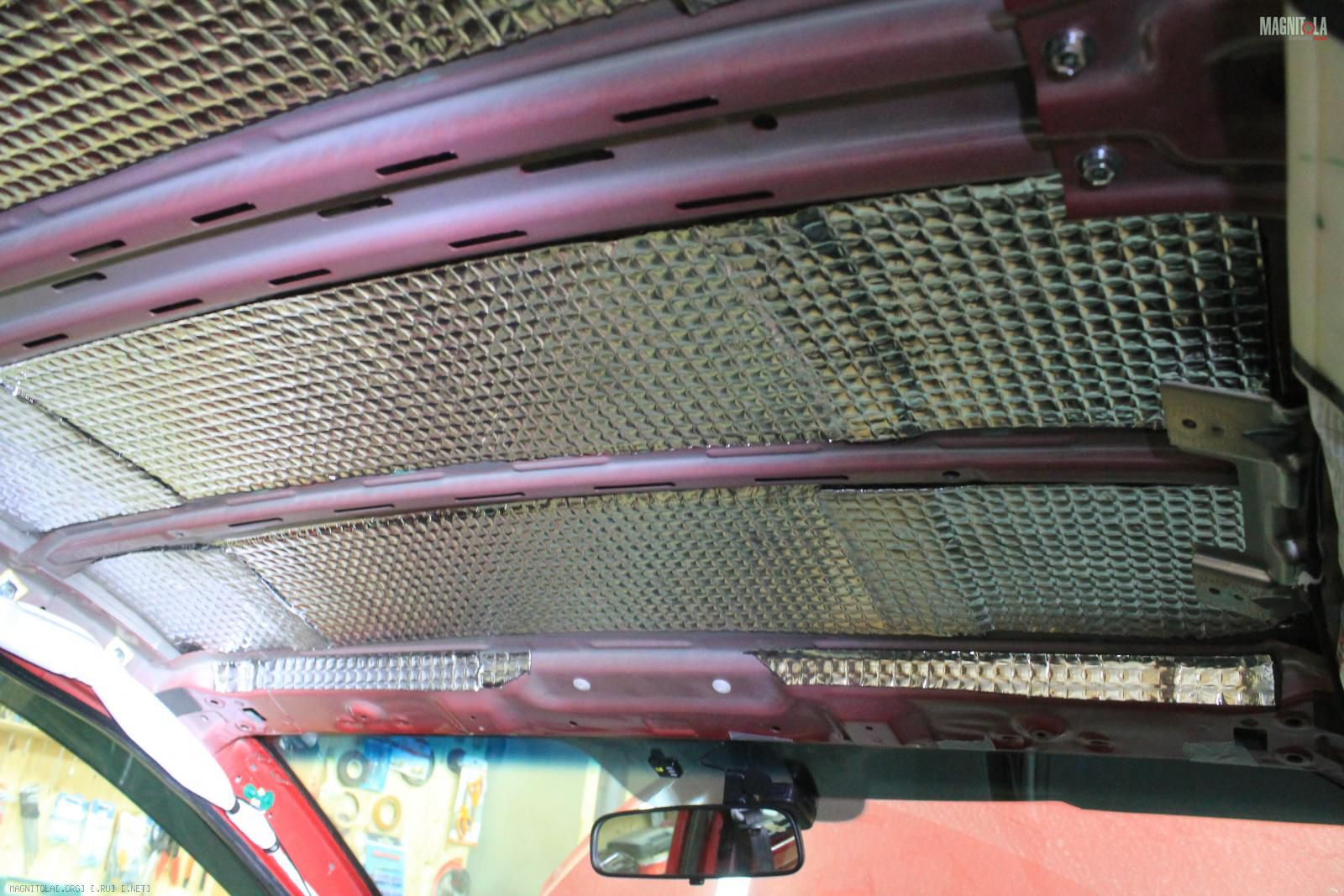

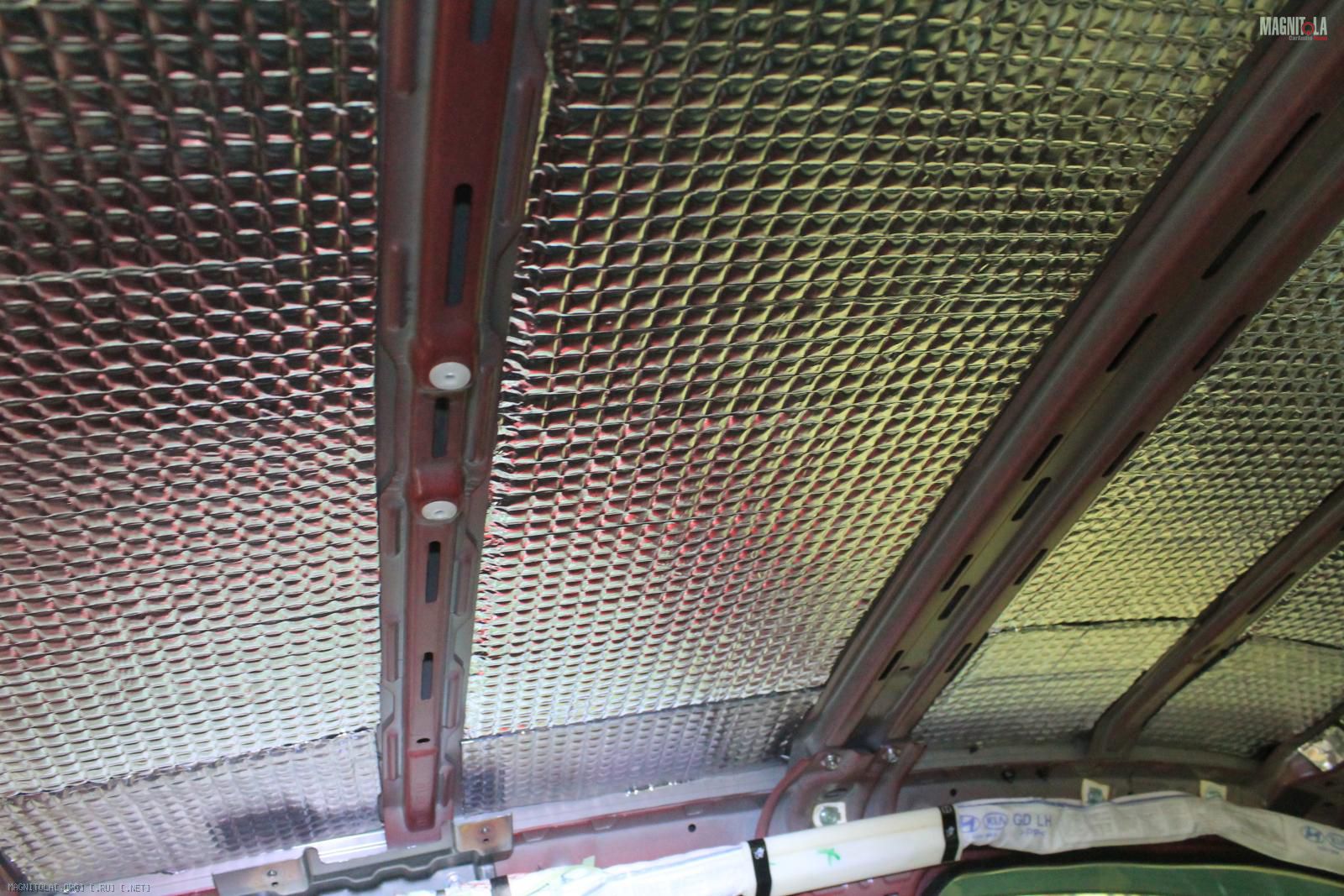

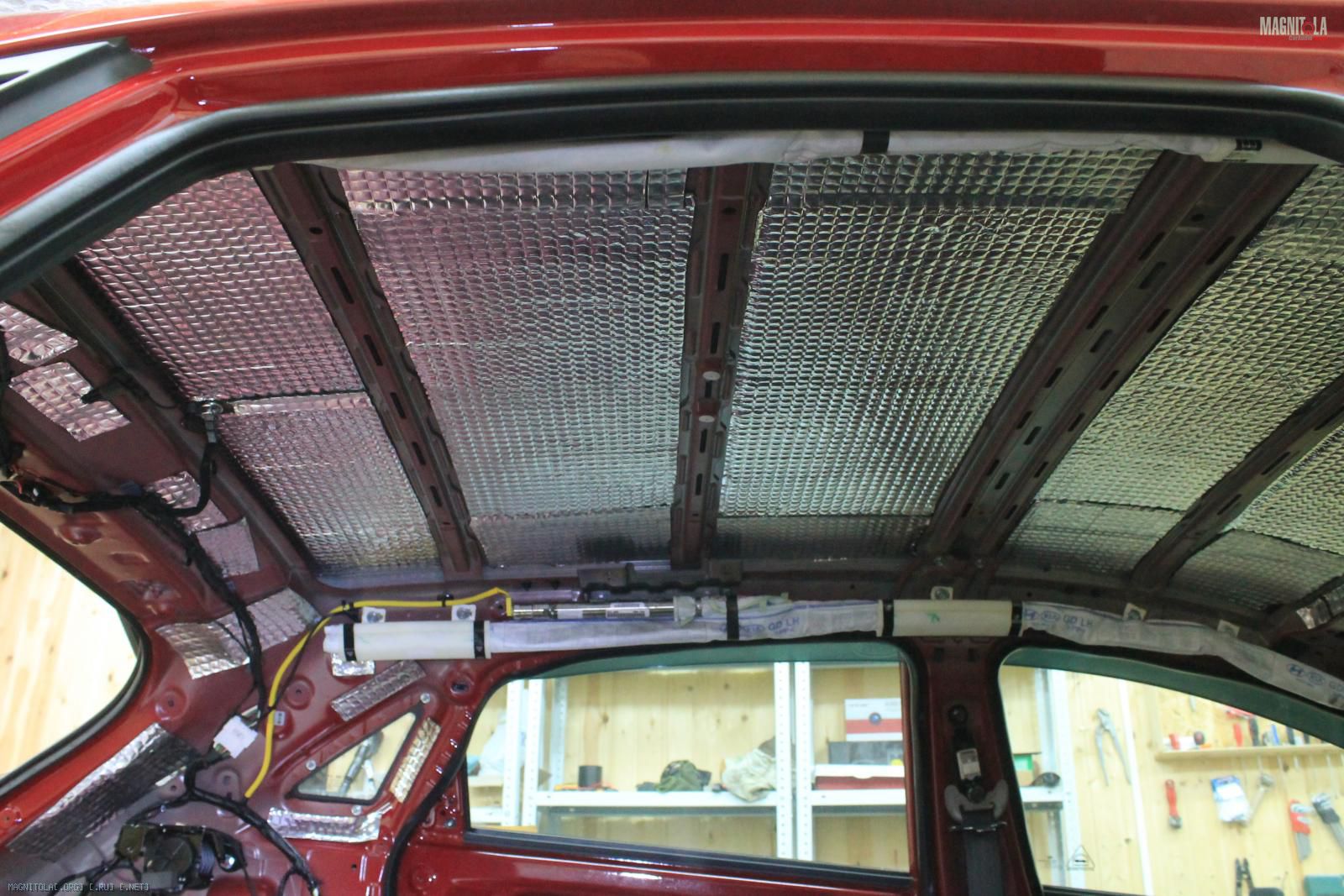

Наносим вибру 3 мм на потолок....
Вложение 1063858Вложение 1063860Вложение 1063862Вложение 1063864Вложение 1063866

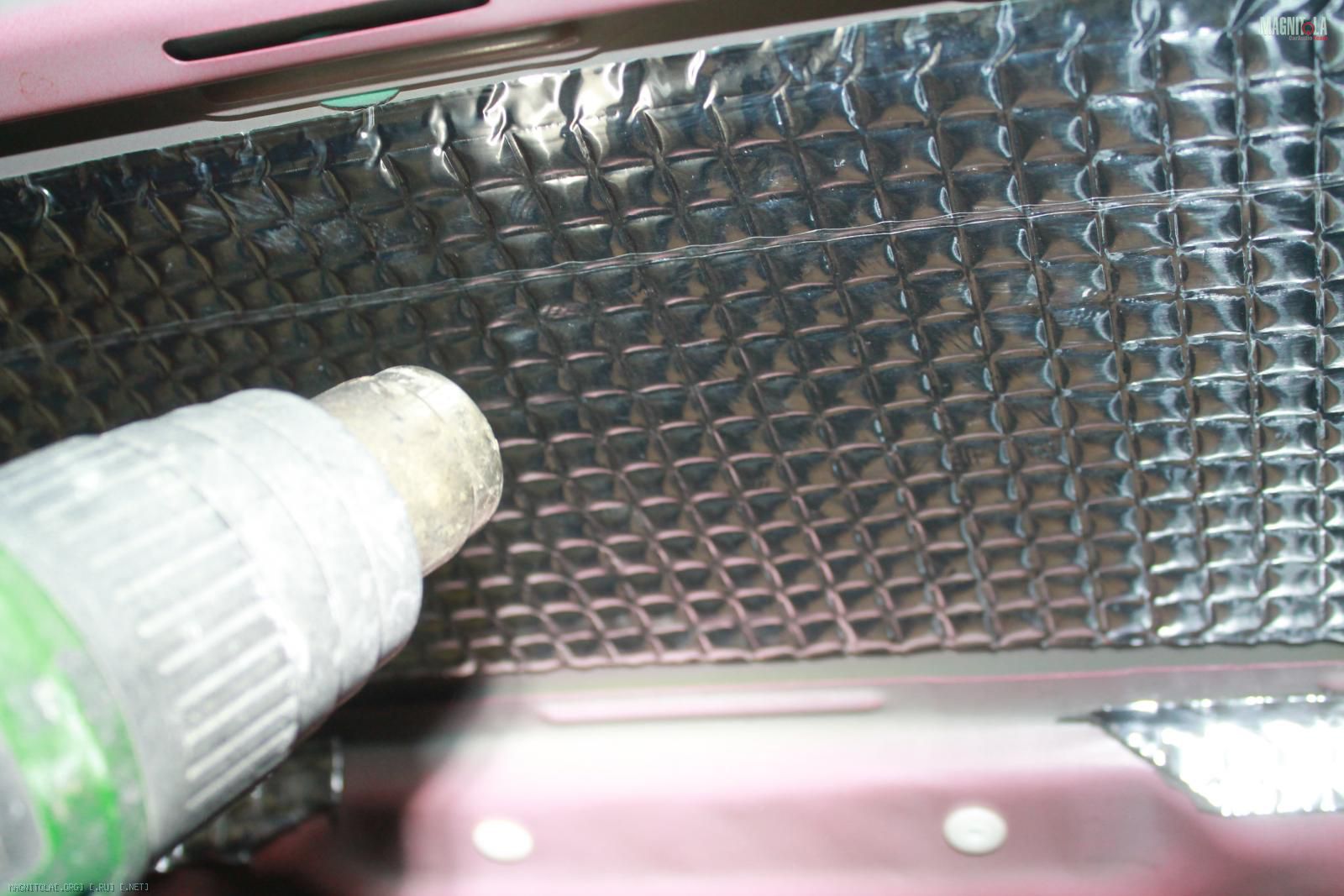

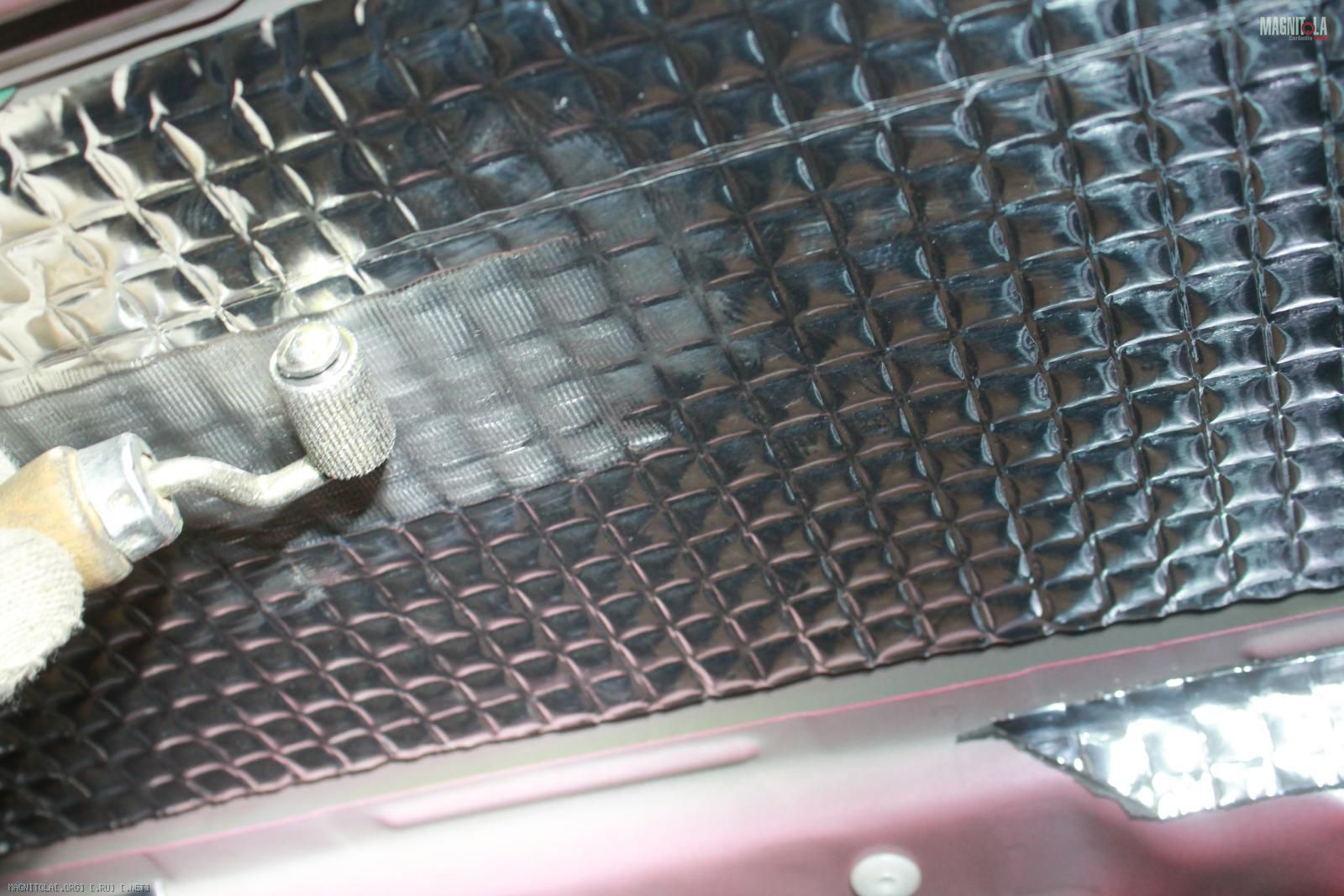

Греем, прикатываем...
Вложение 1063868Вложение 1063870

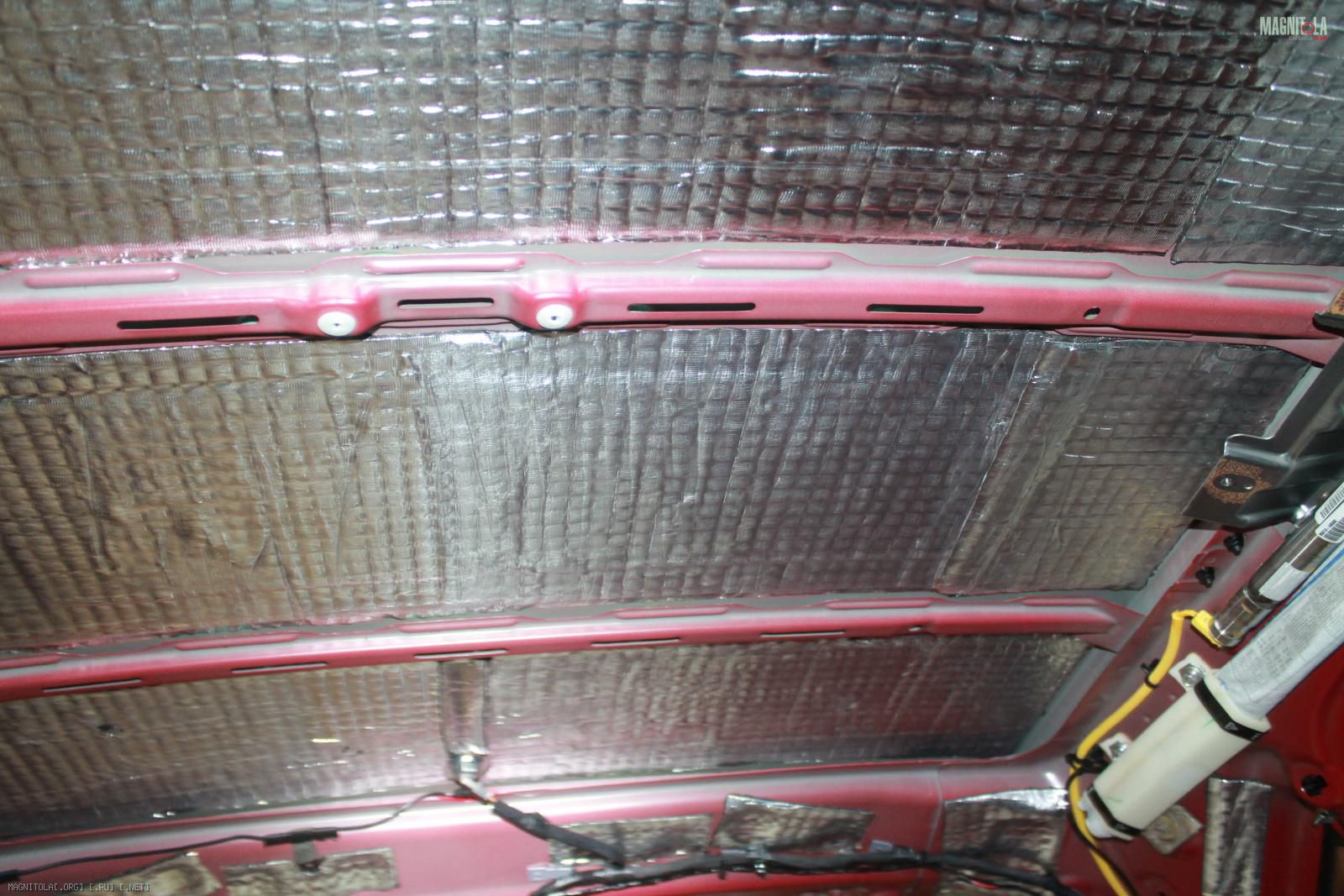

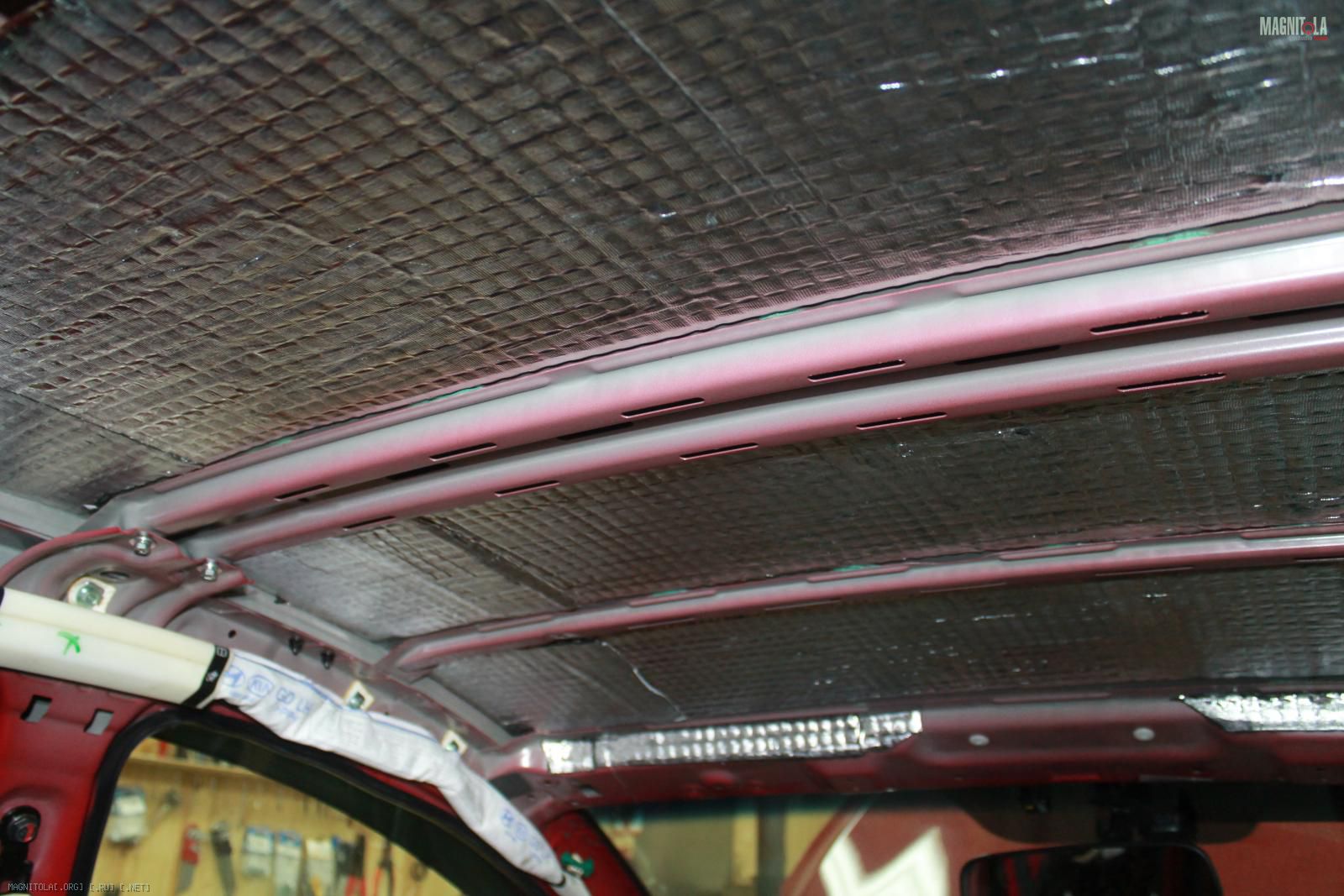

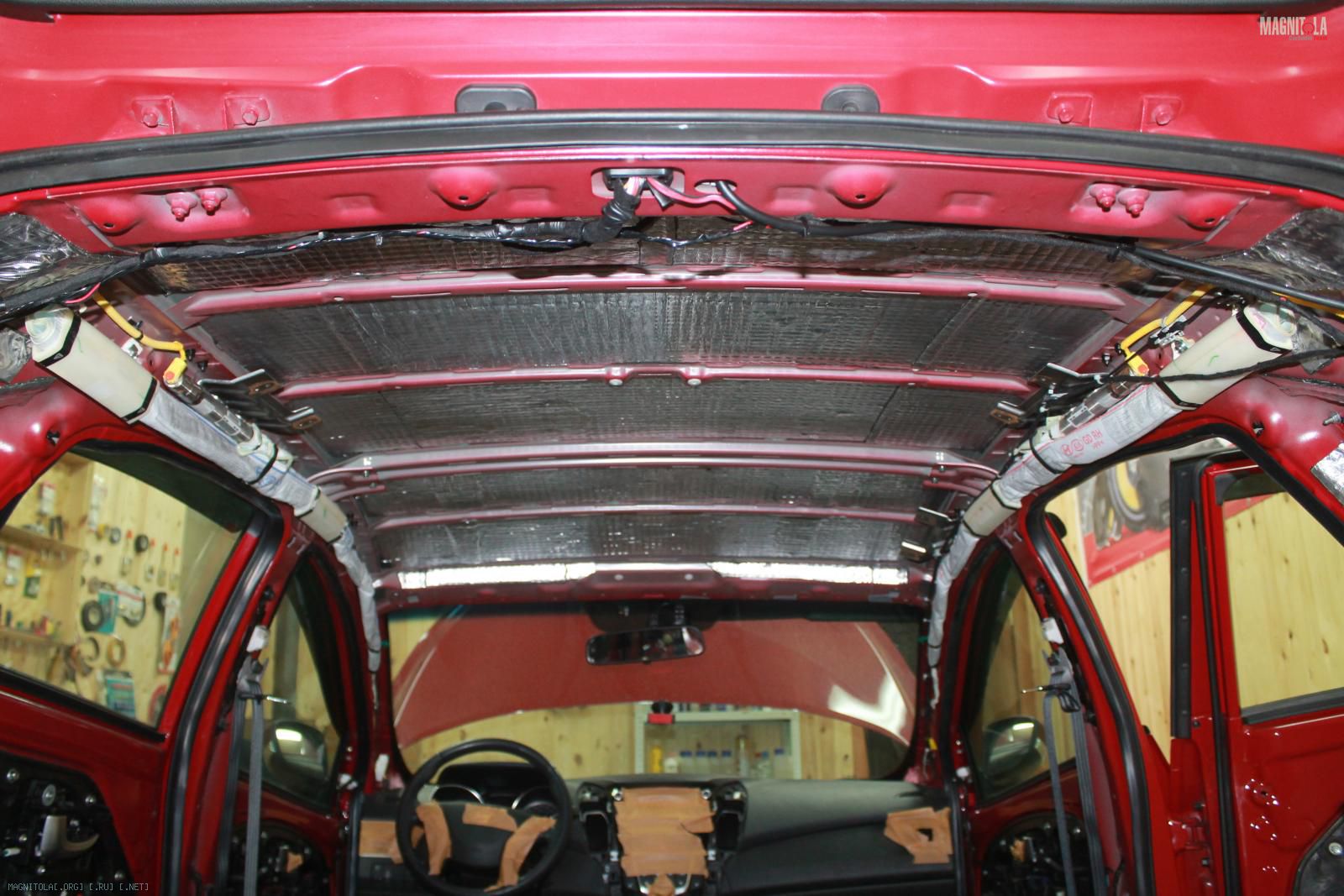

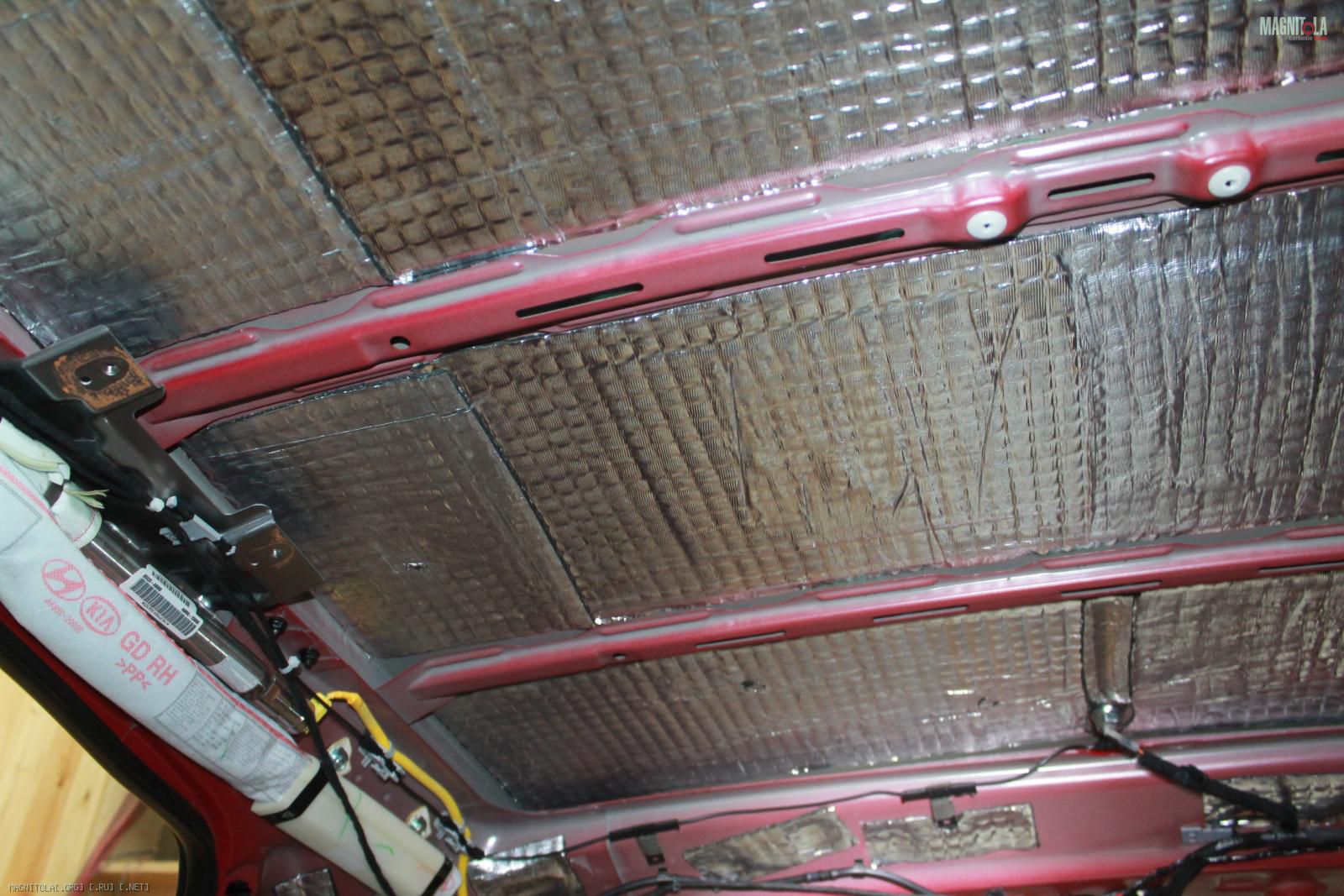

Итог...
Вложение 1063872Вложение 1063874Вложение 1063876Вложение 1063878Вложение 1063880

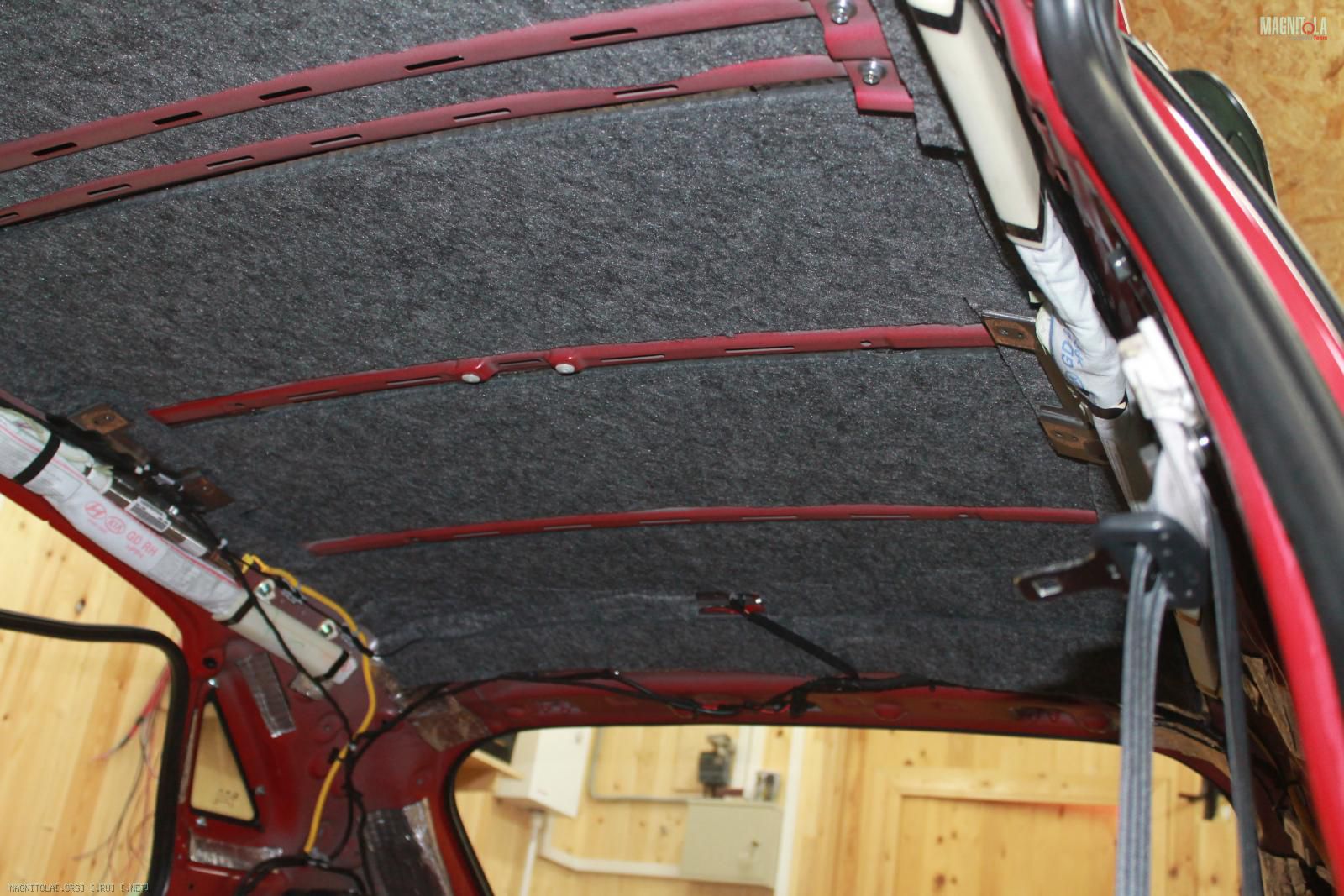

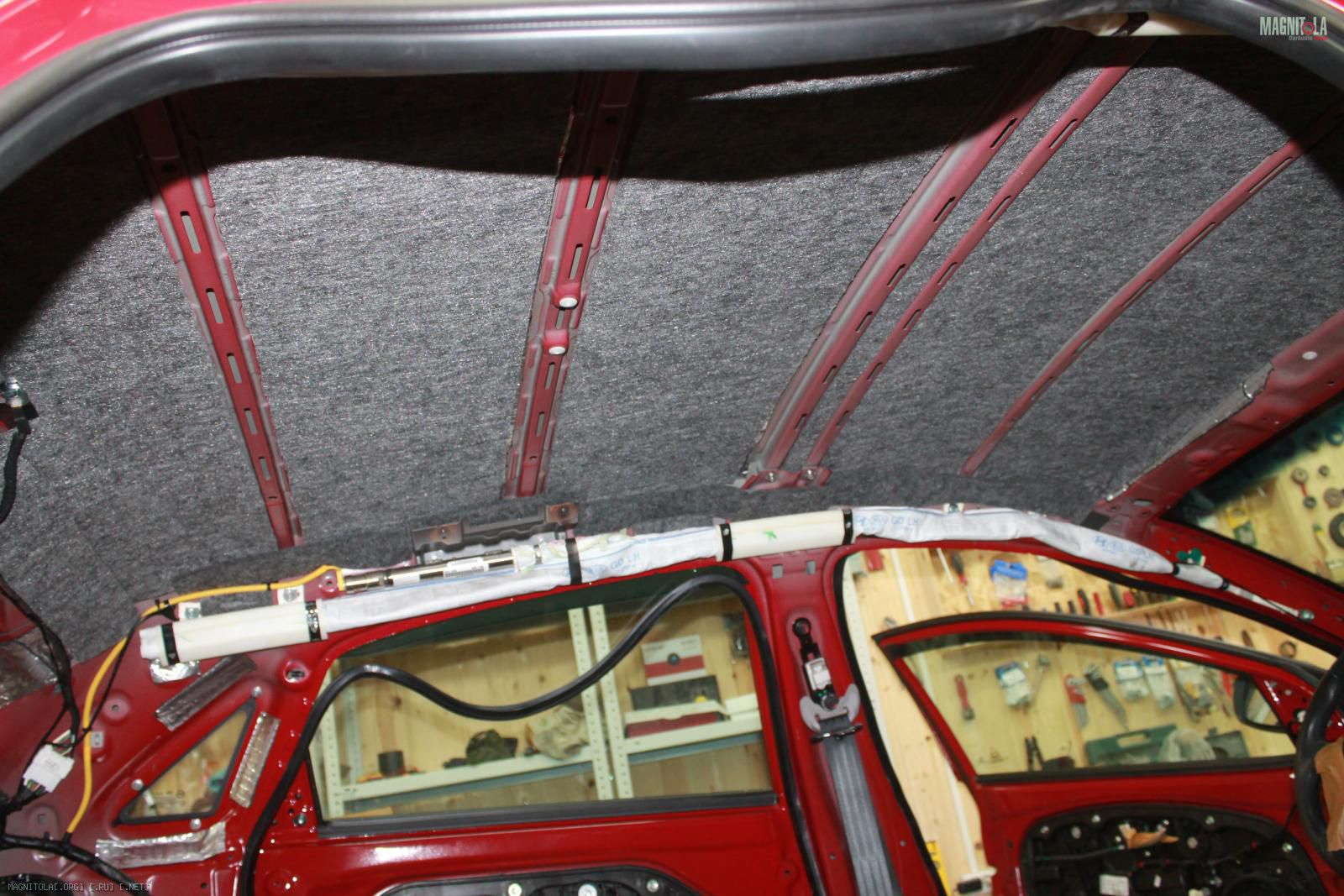

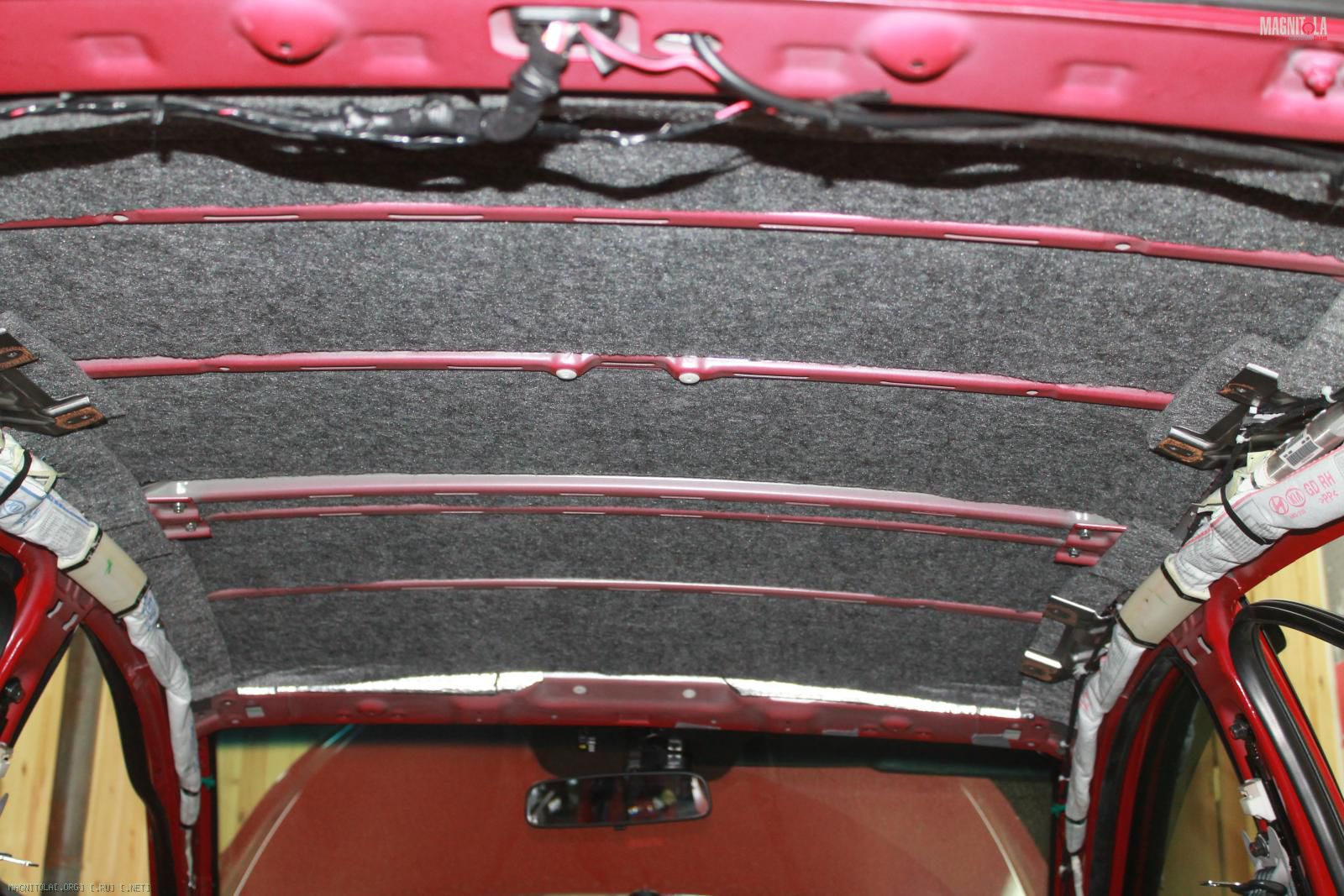

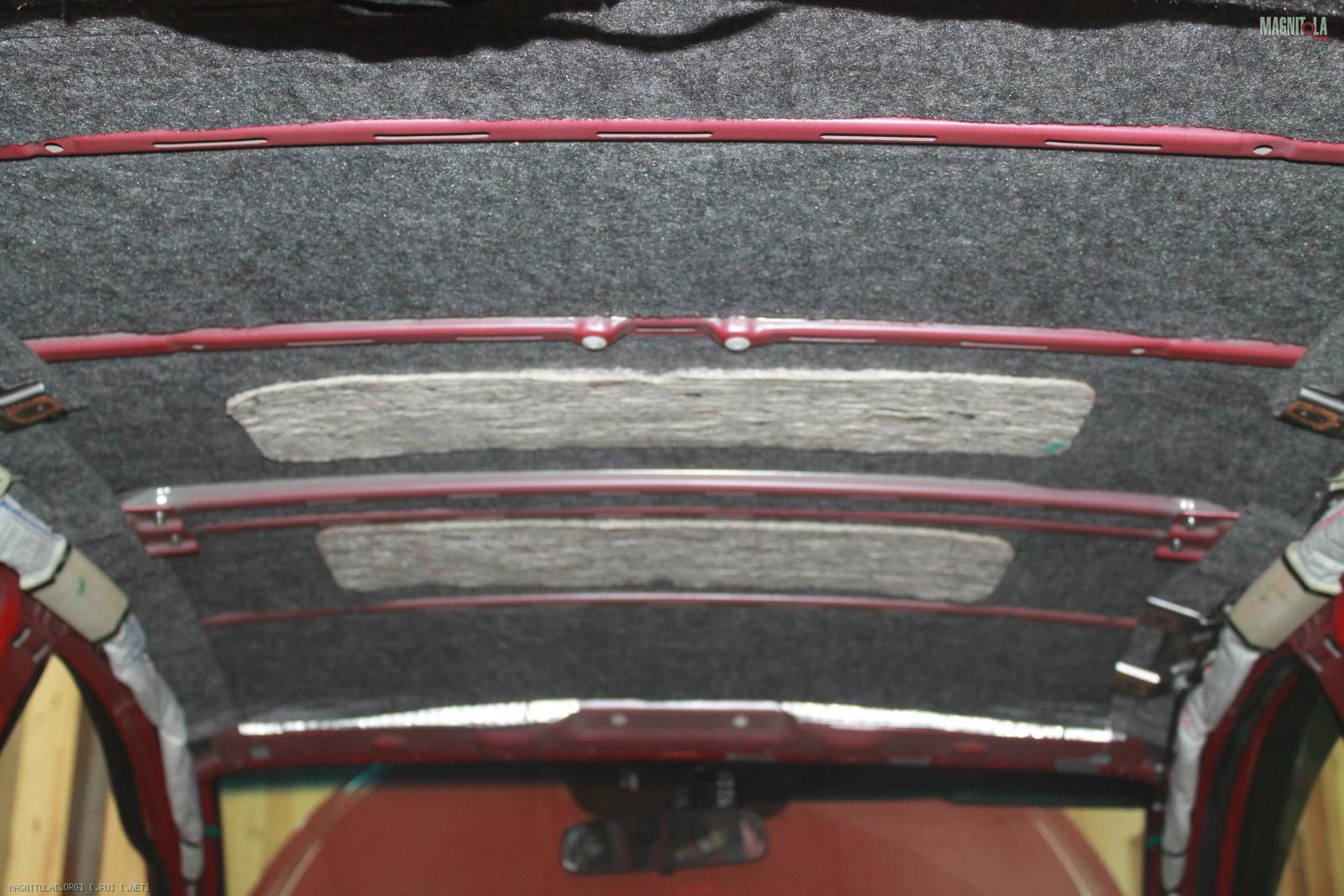

Второй слой войлок 2 см, + наверх штатные тонкие маты...
Вложение 1063882Вложение 1063884Вложение 1063886Вложение 1063888Вложение 1063892Вложение 1063894

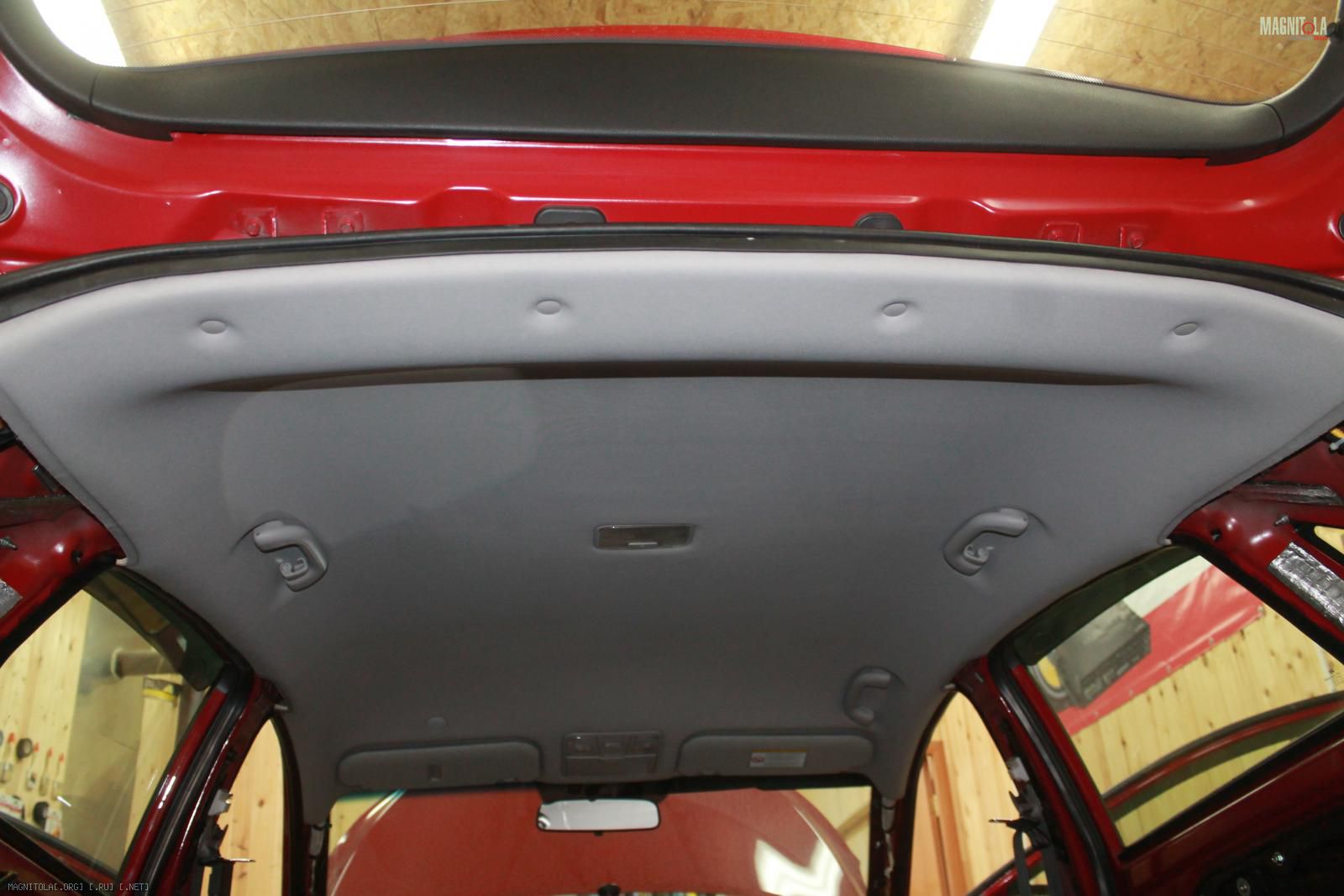

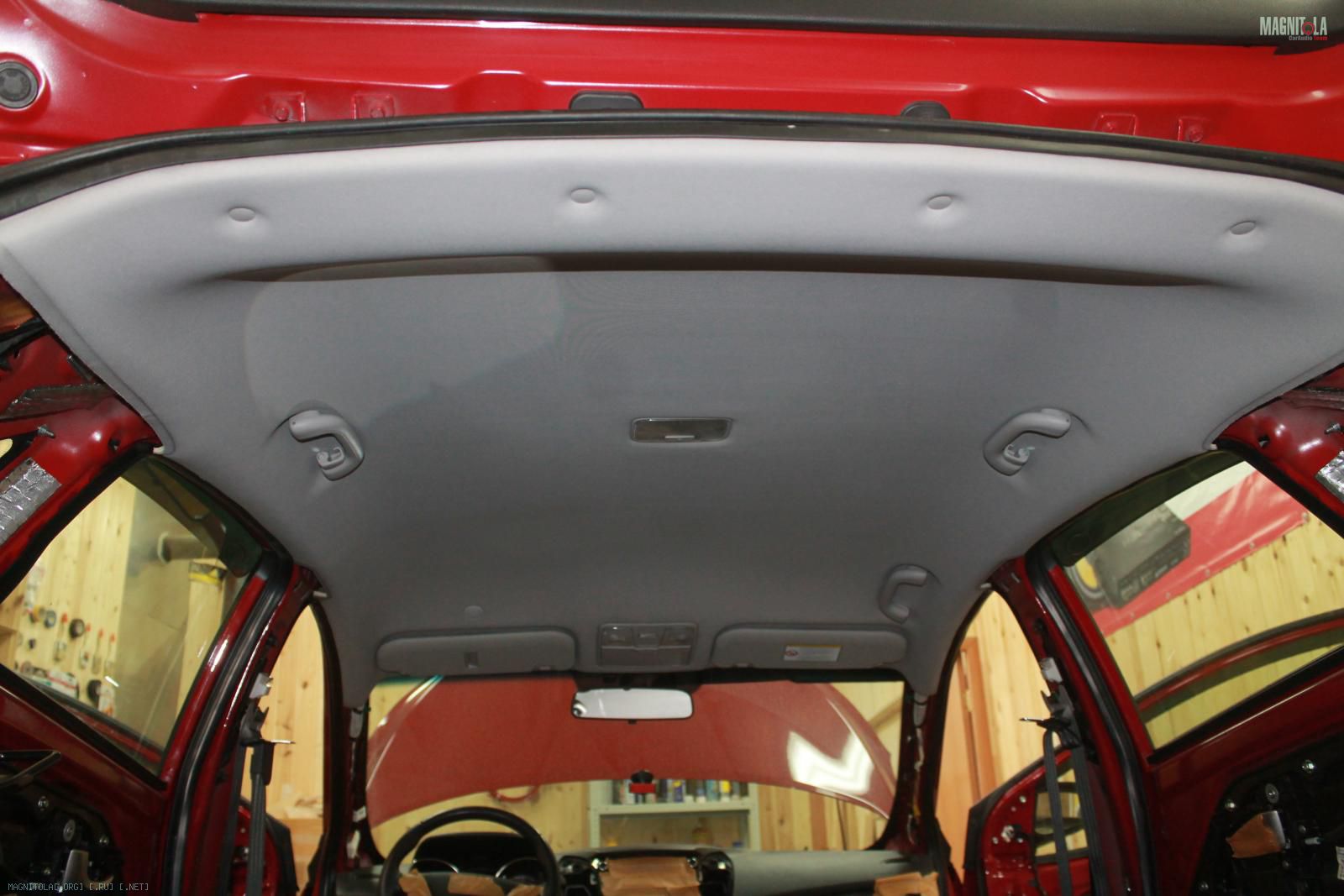

Собрали потолок...
Вложение 1063896Вложение 1063898

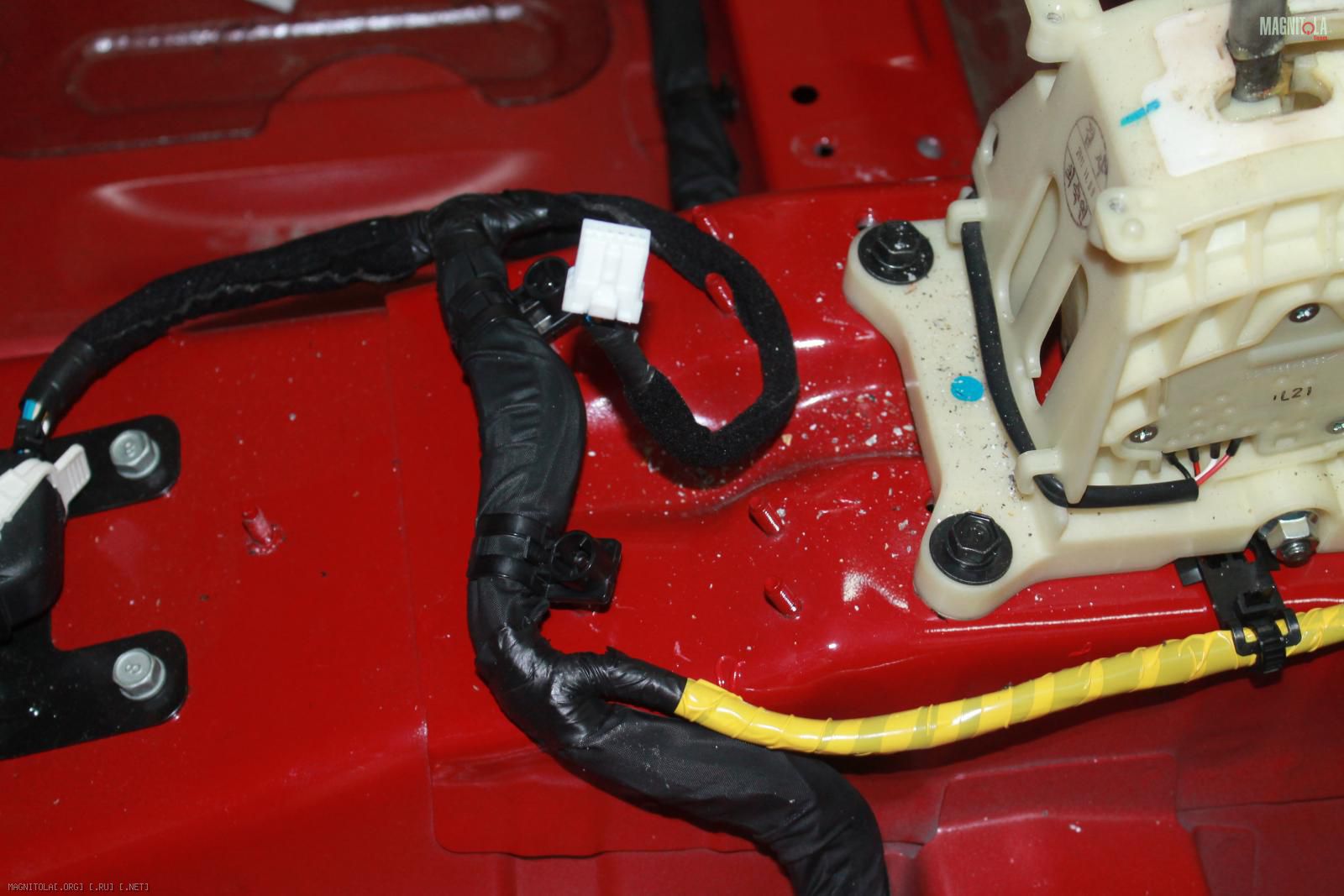

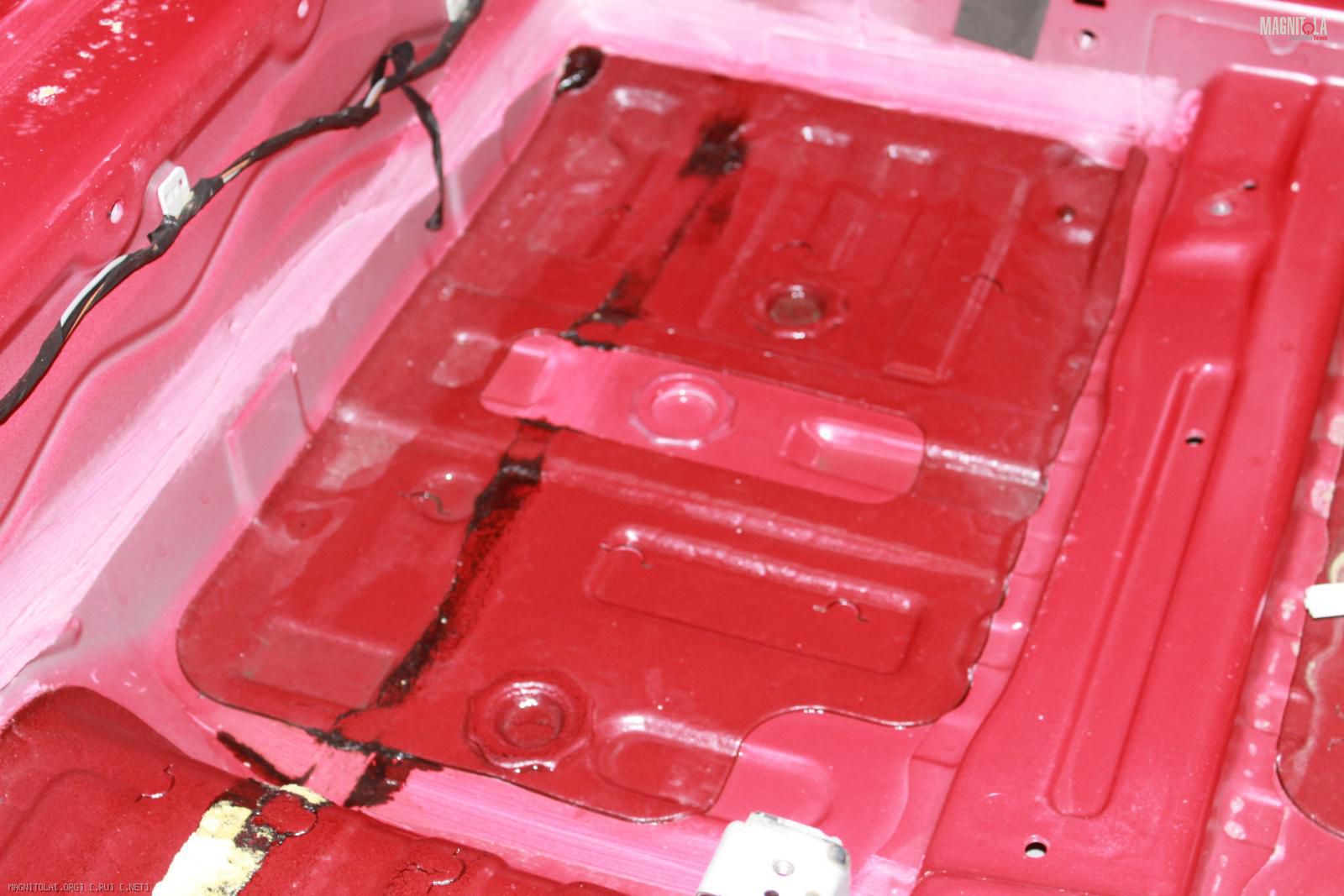

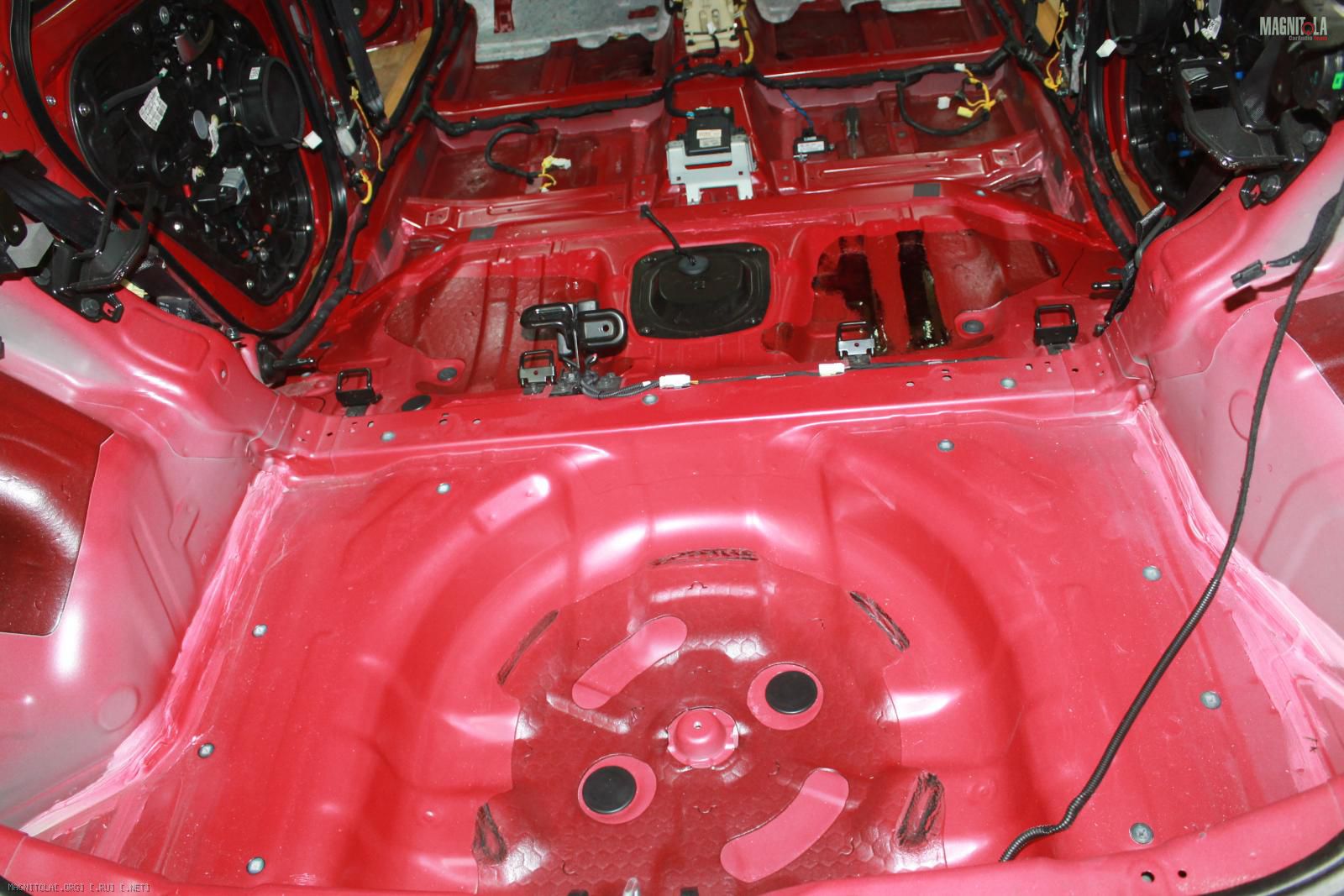

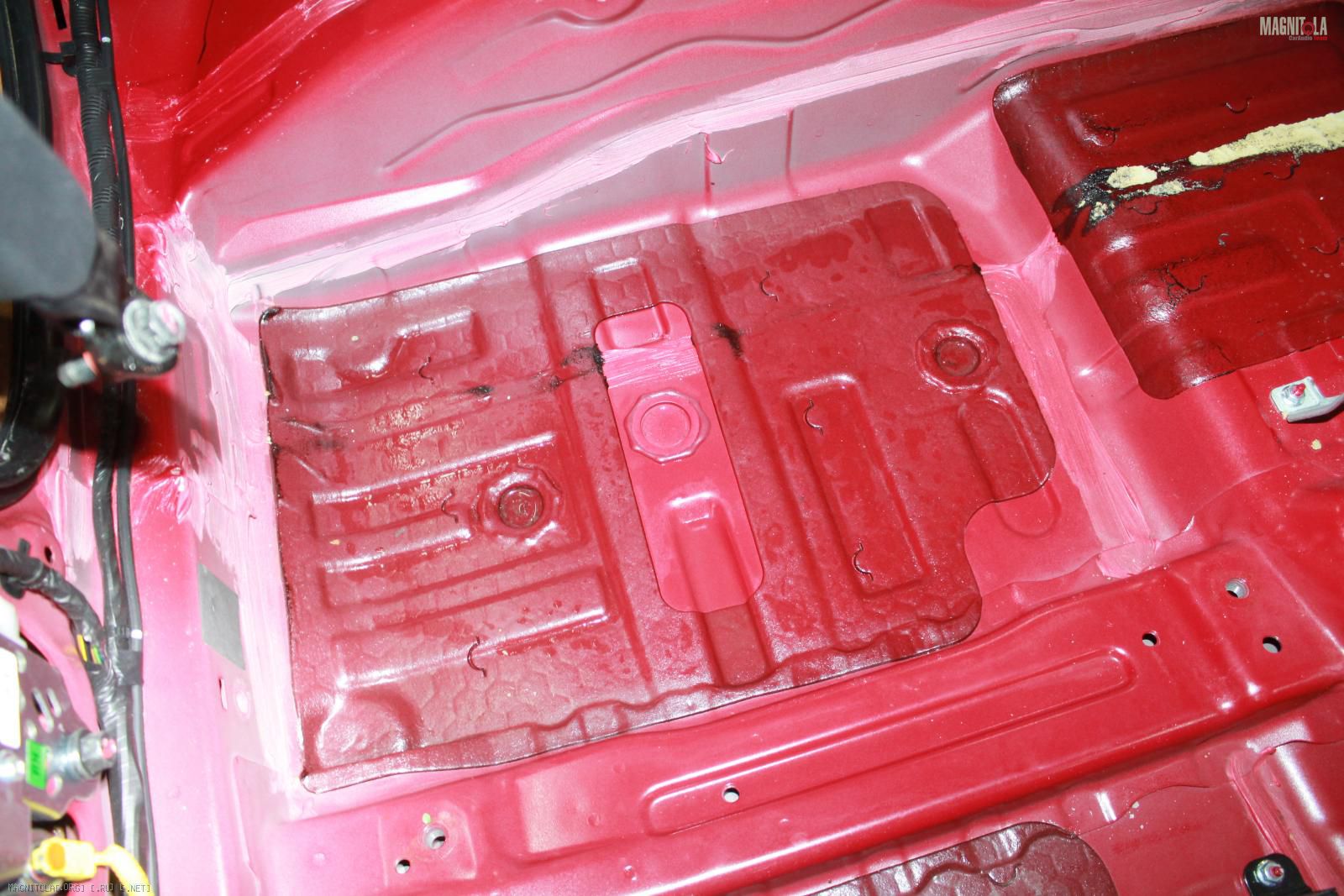

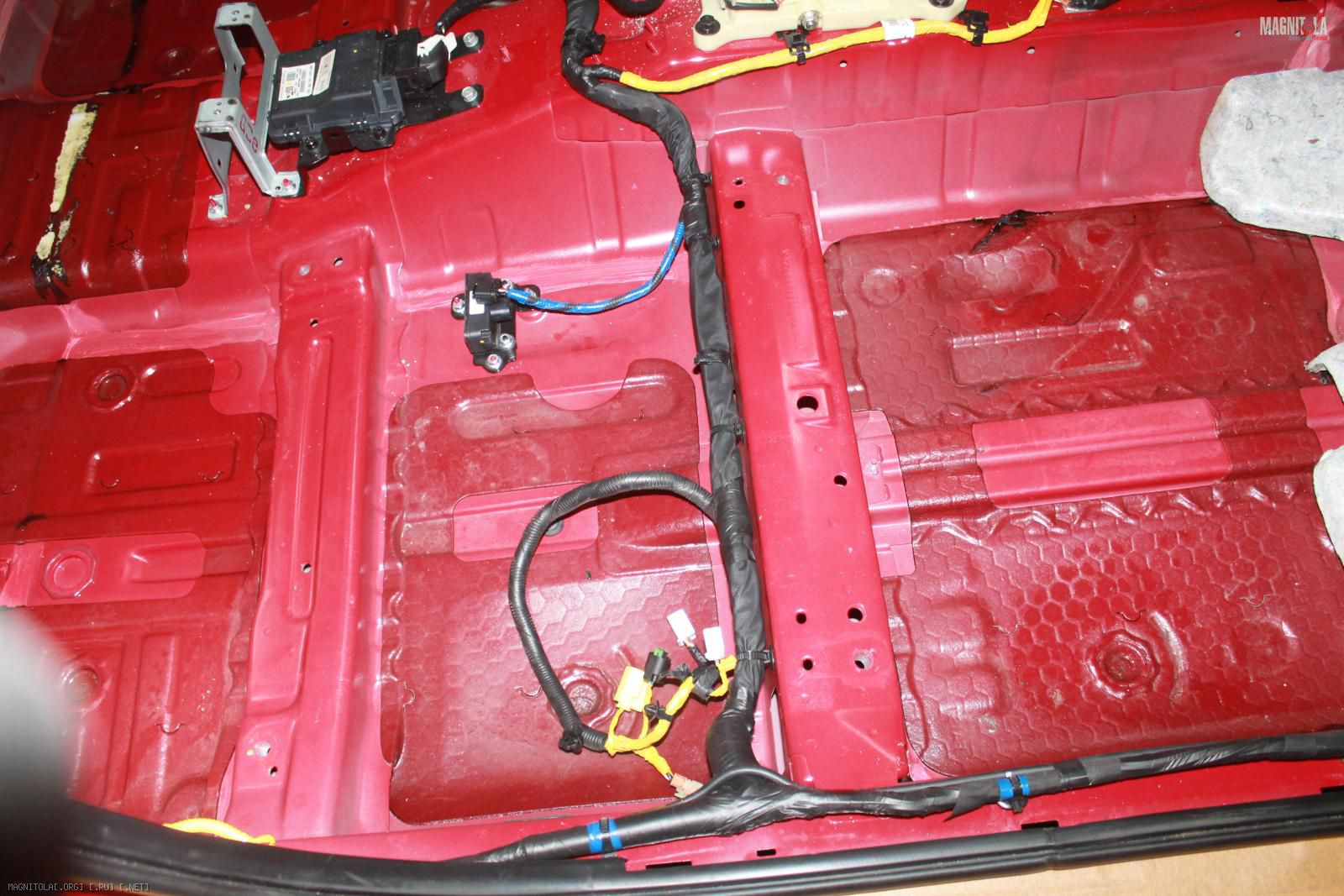

Сняли штатный ковер... даже у новой машины с небольшим пробегом под ковром влага и мусор... влага от неплотных резинок на полу, данный дефект устранили... корейцы блин....
Вложение 1063902Вложение 1063906Вложение 1063908Вложение 1063910Вложение 1063914

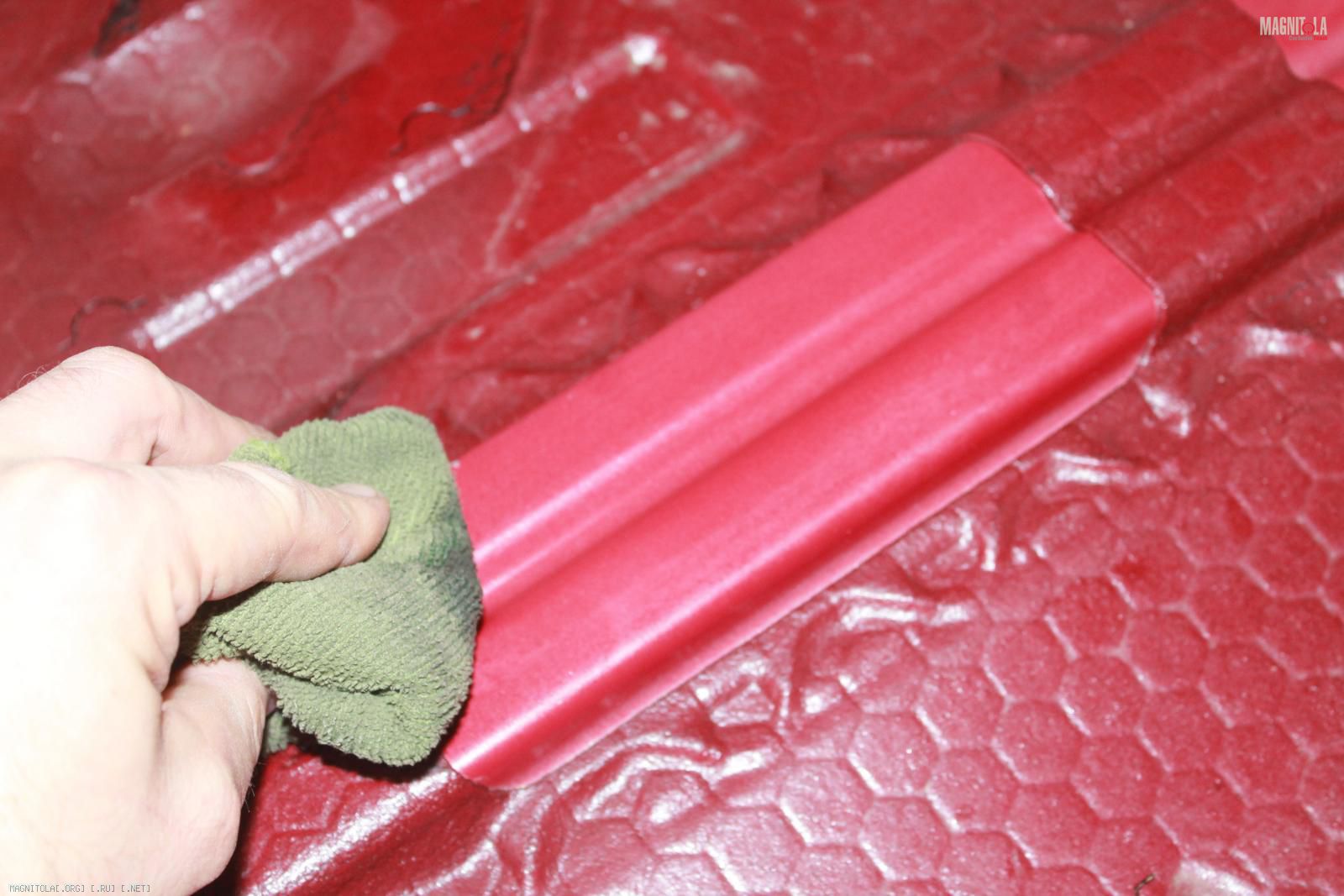

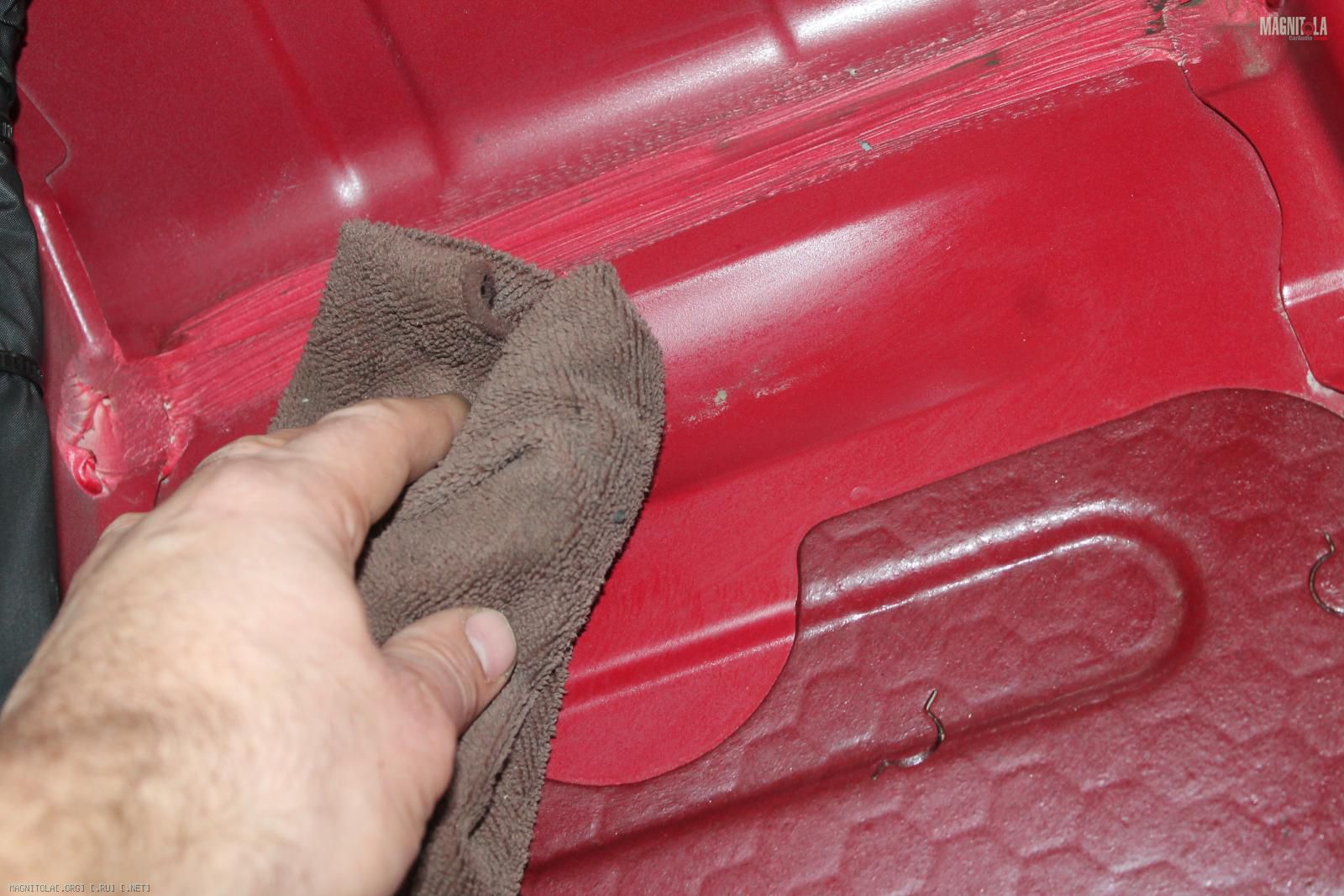

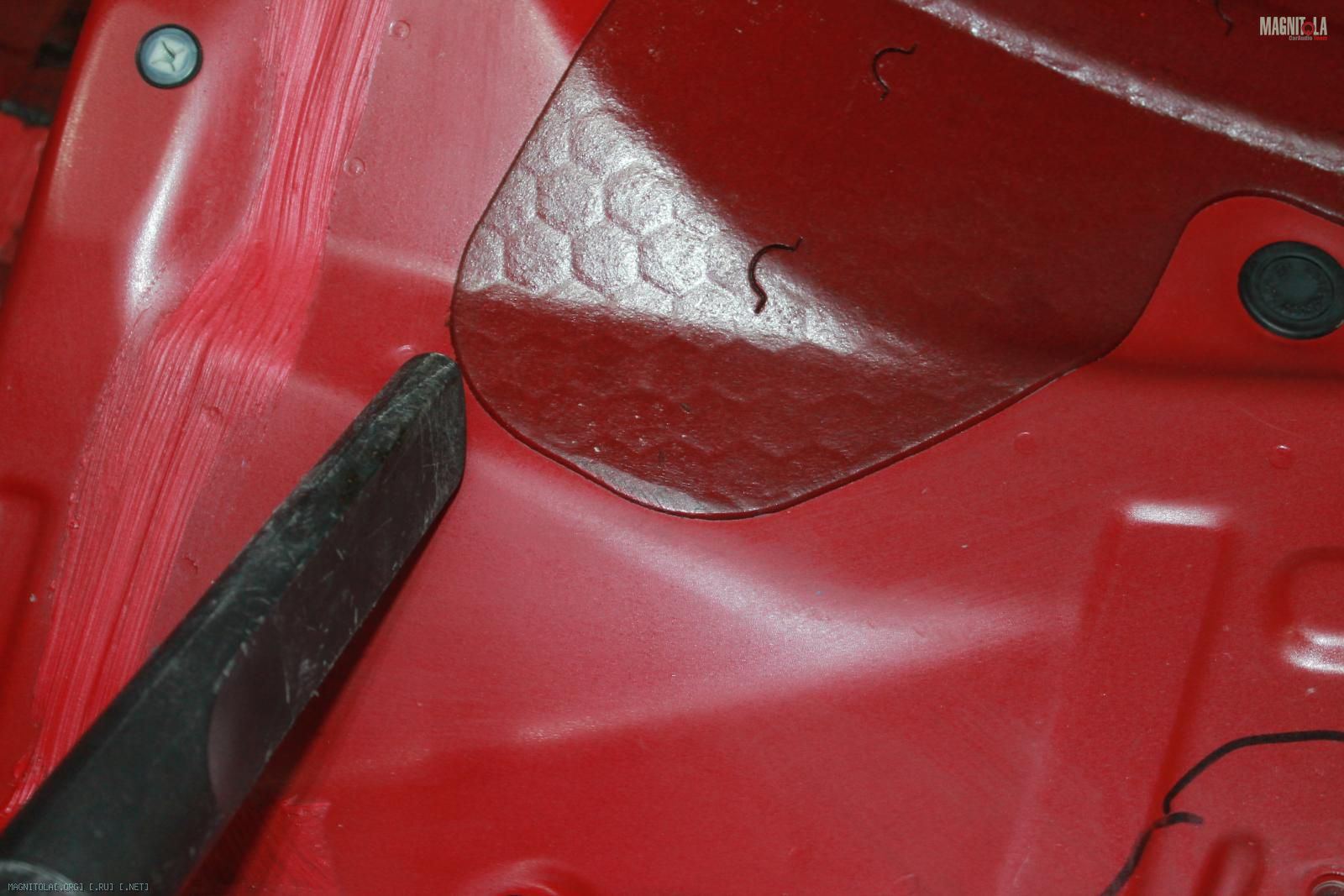

Тщательная подготовка поверхности главный критерий качественной вибро-шумоизоляции...
1. С начало проходимся пылесосом по всей поверхности...
2. Очищаем поверхность..

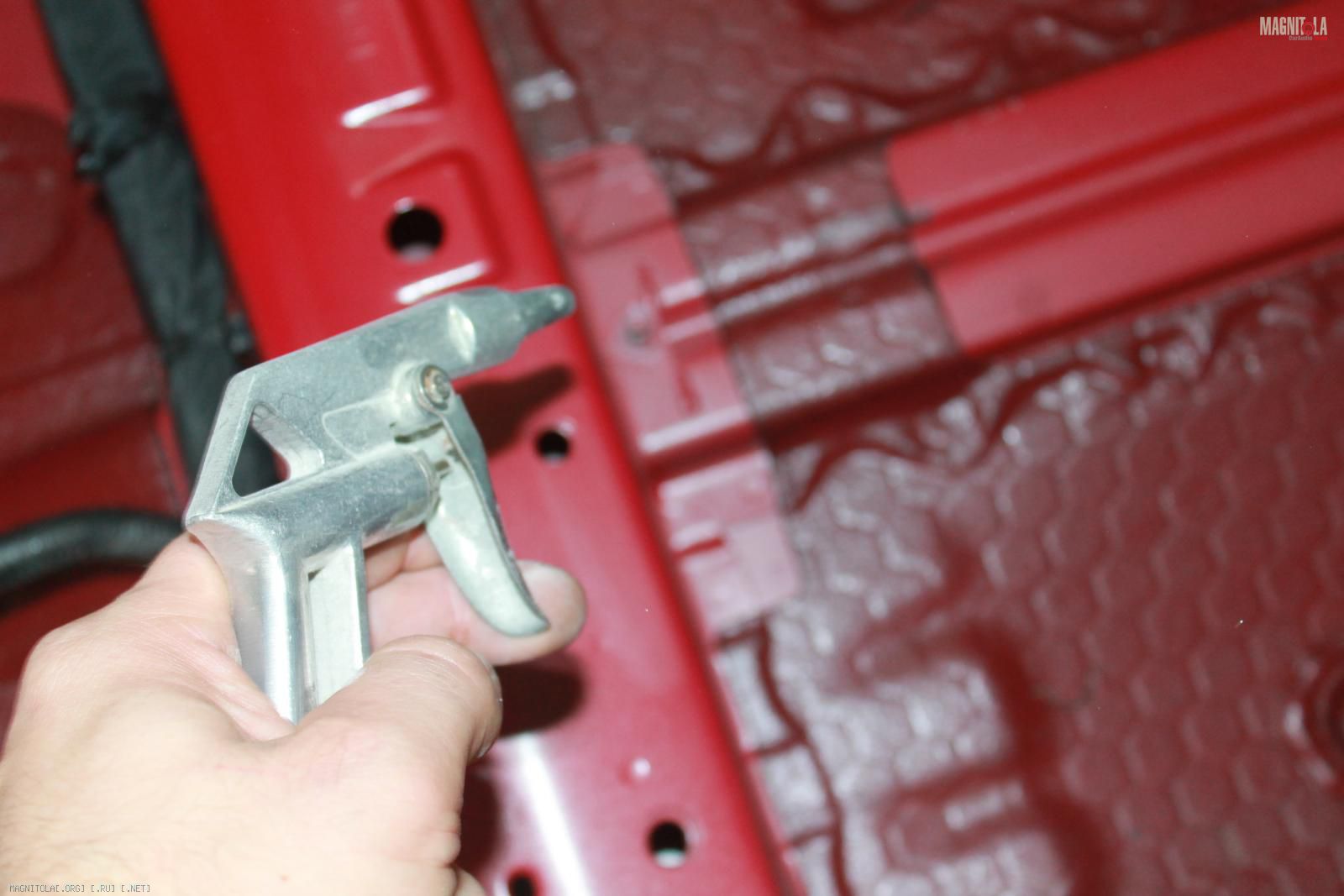

3. Продуваем сжатым воздухом
4. Пылесос..
5. Финишное очищение..

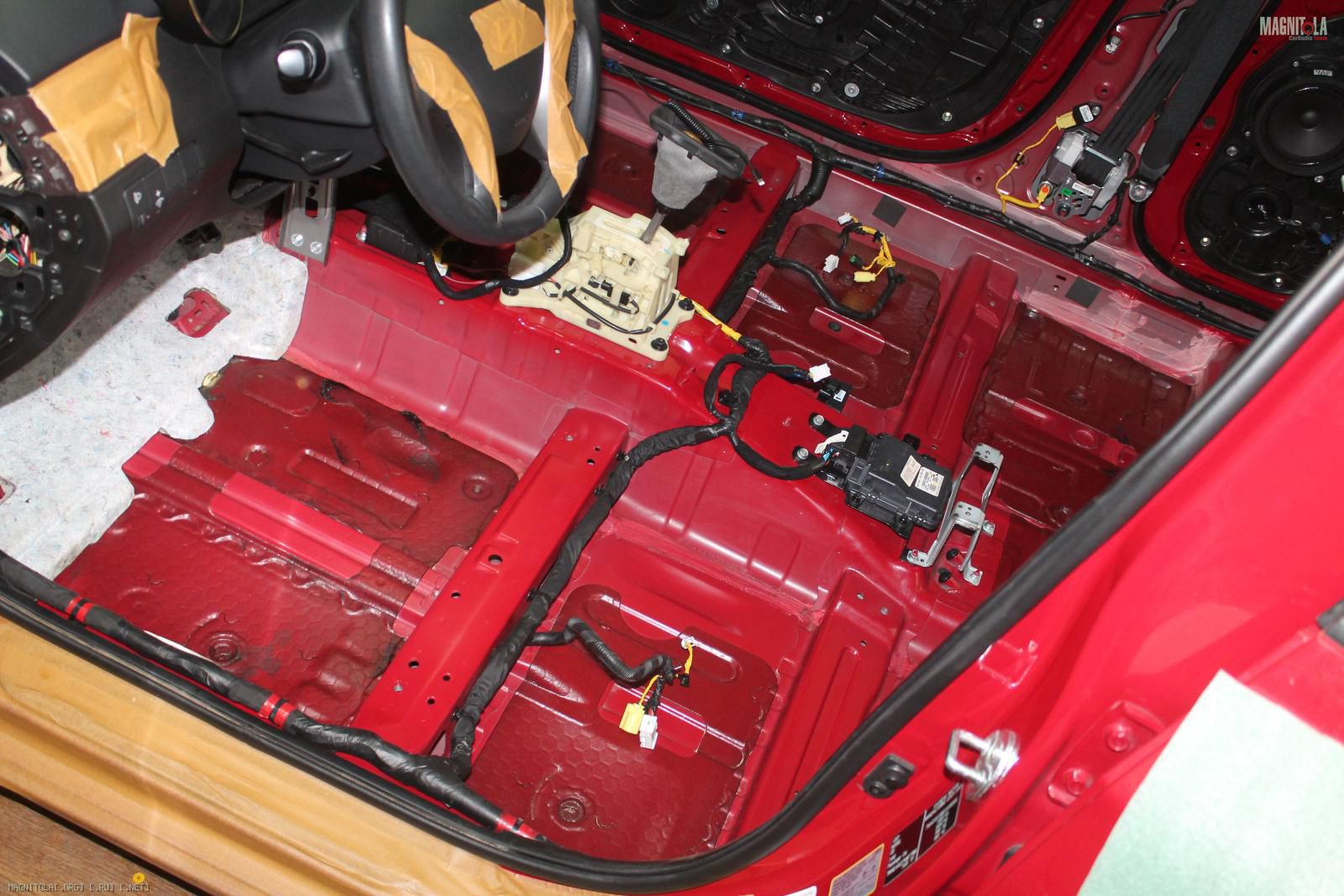

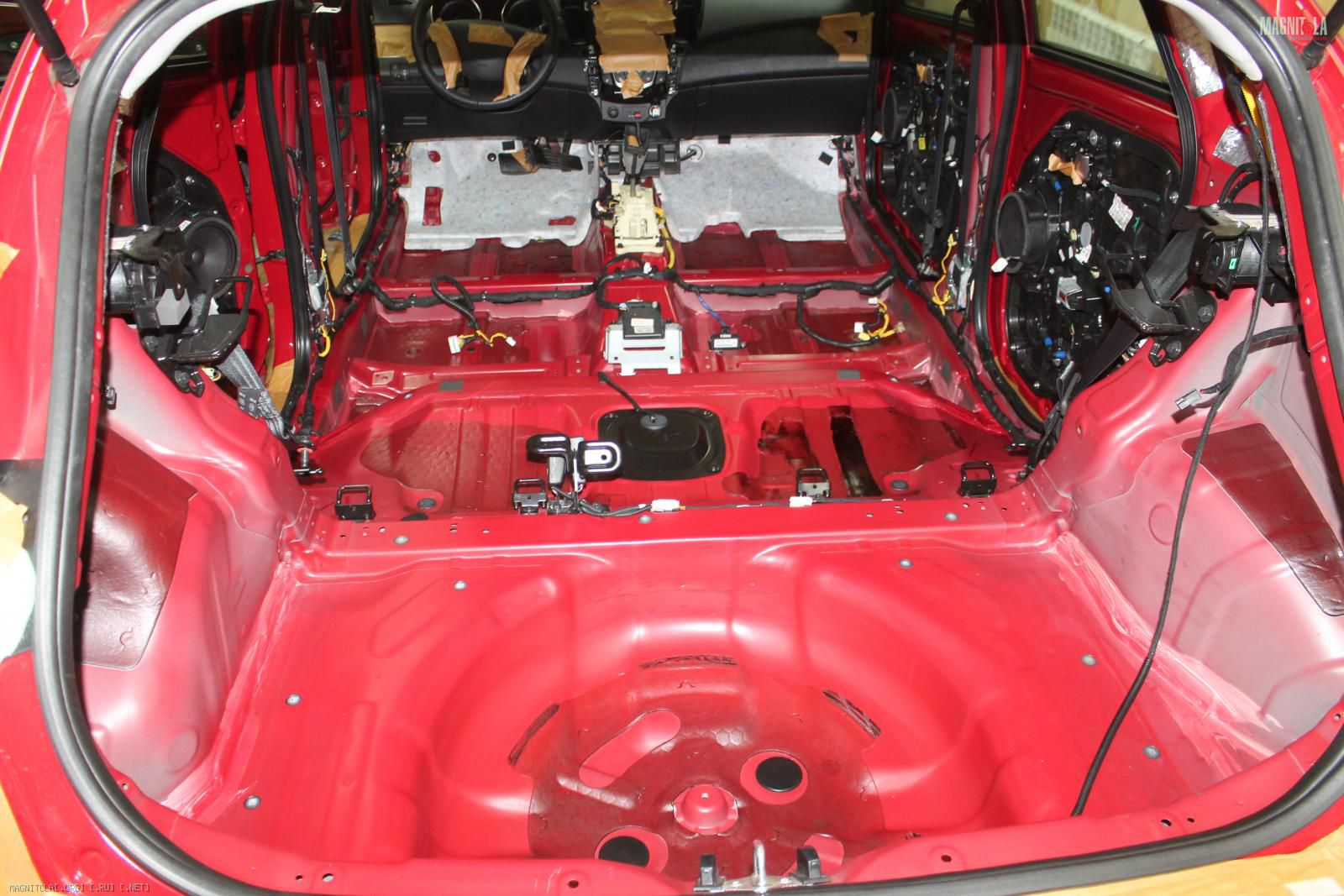

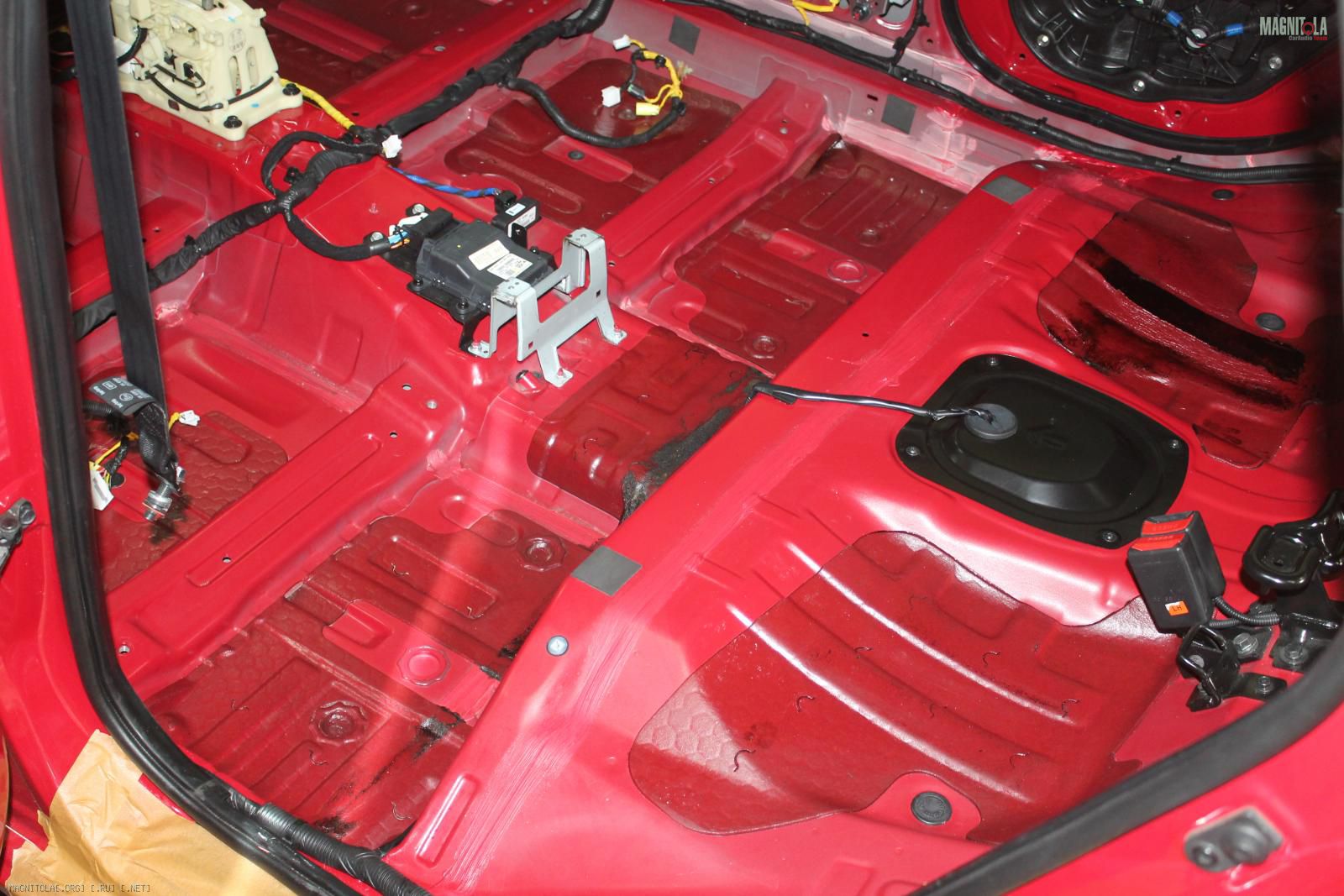

Итог...
Вложение 1063916Вложение 1063918Вложение 1063922Вложение 1063924Вложение 1063928Вложение 1063932Вложение 1063934Вложение 1063936Вложение 1063938Вложение 1063942Вложение 1063944Вложение 1063948

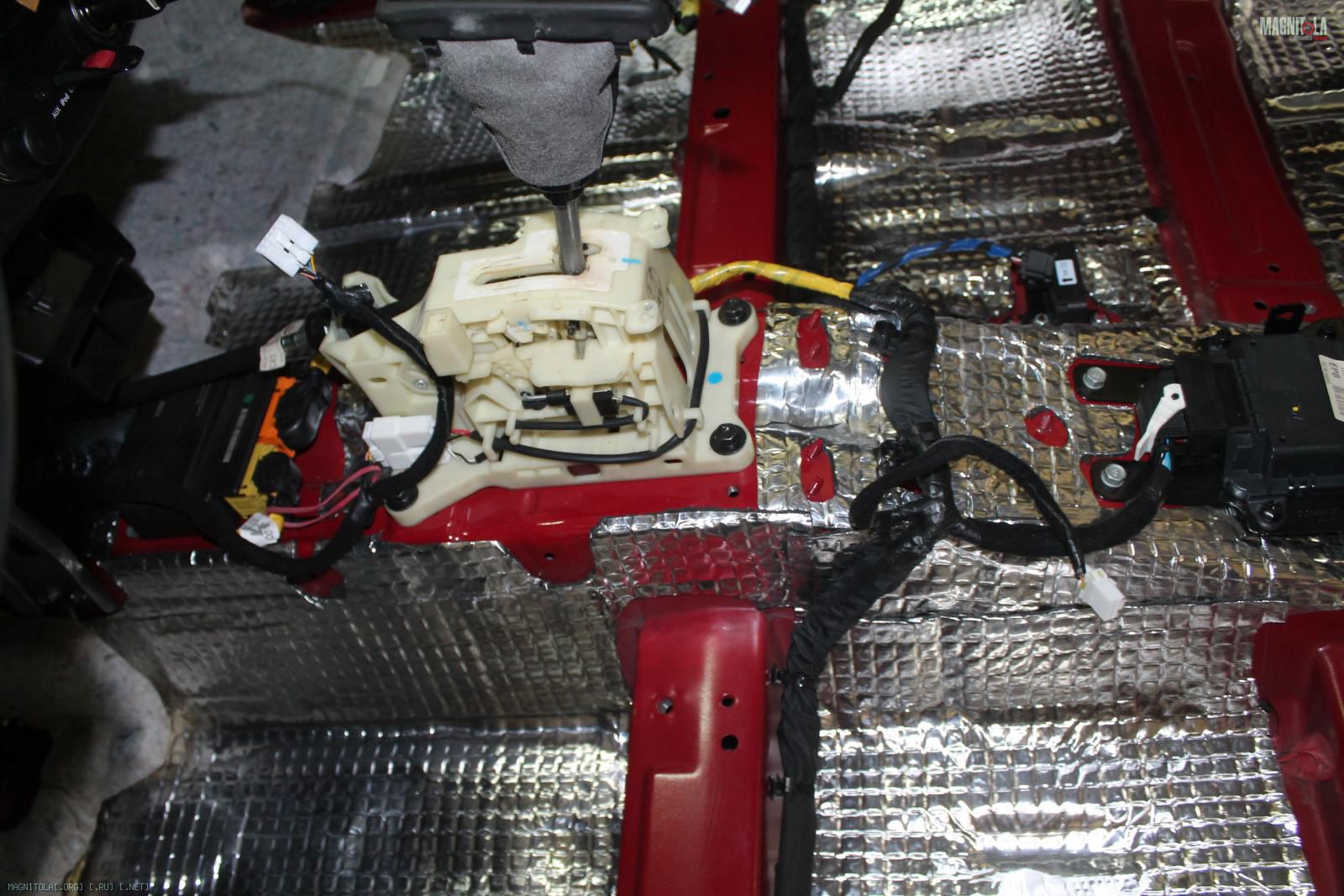

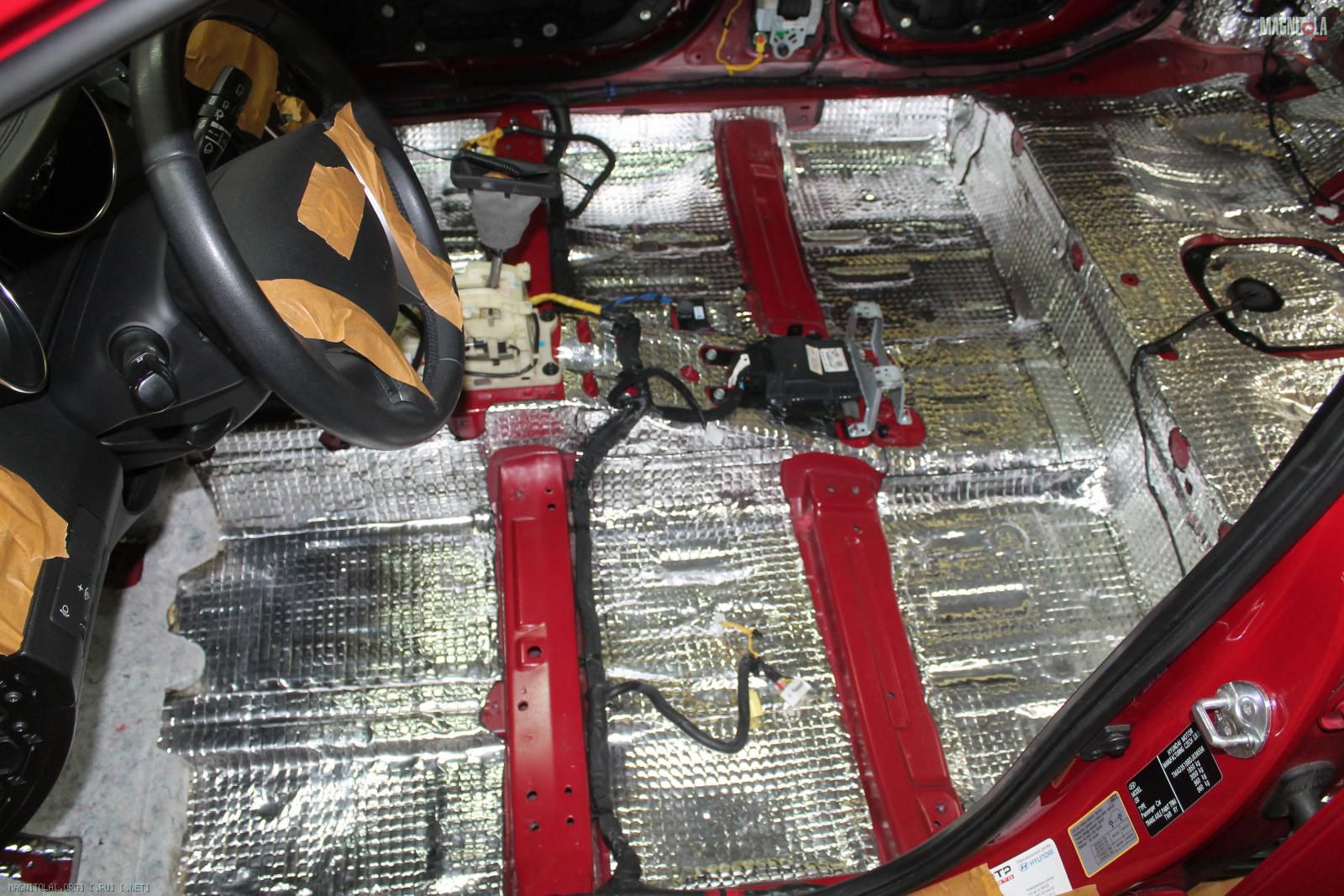

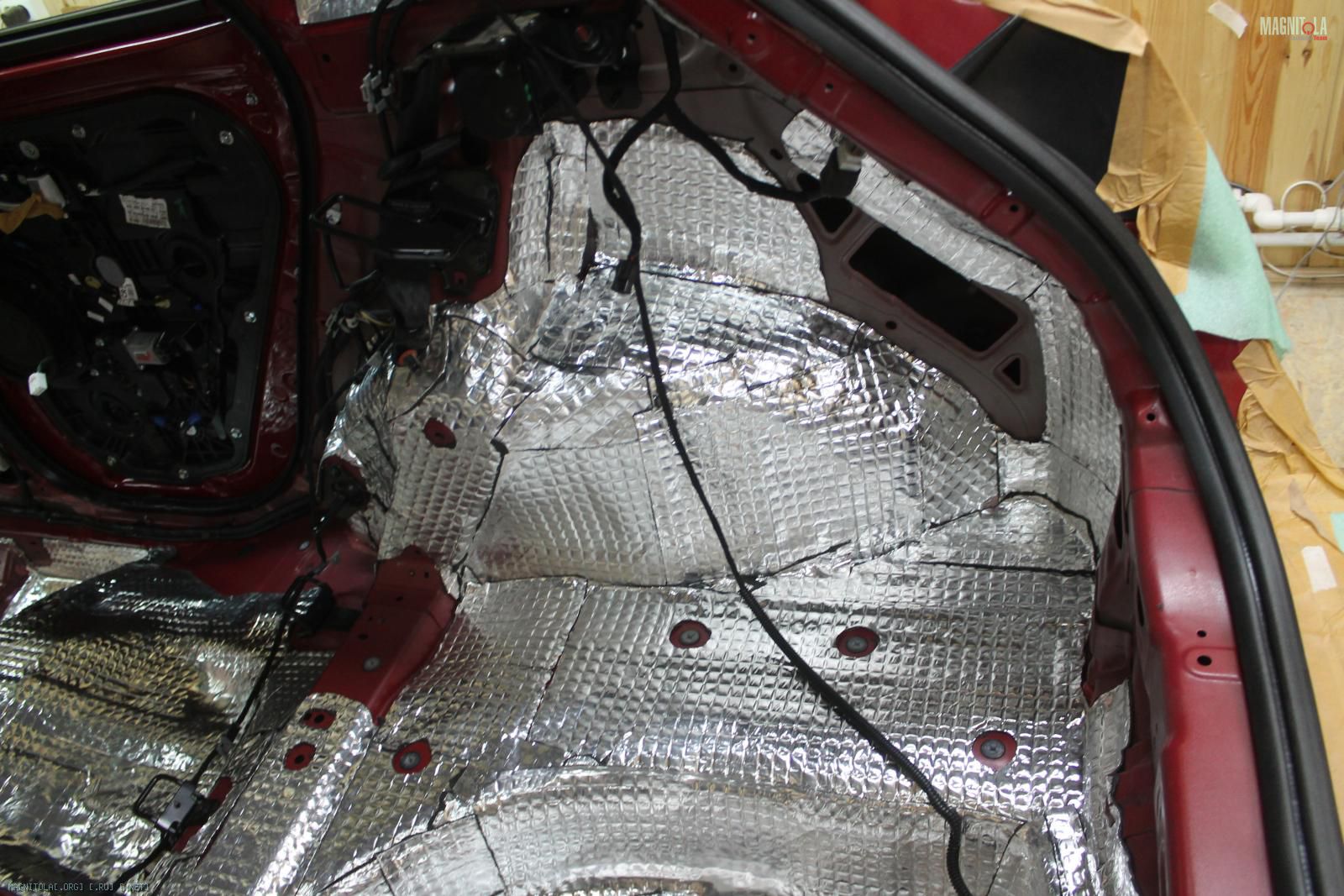

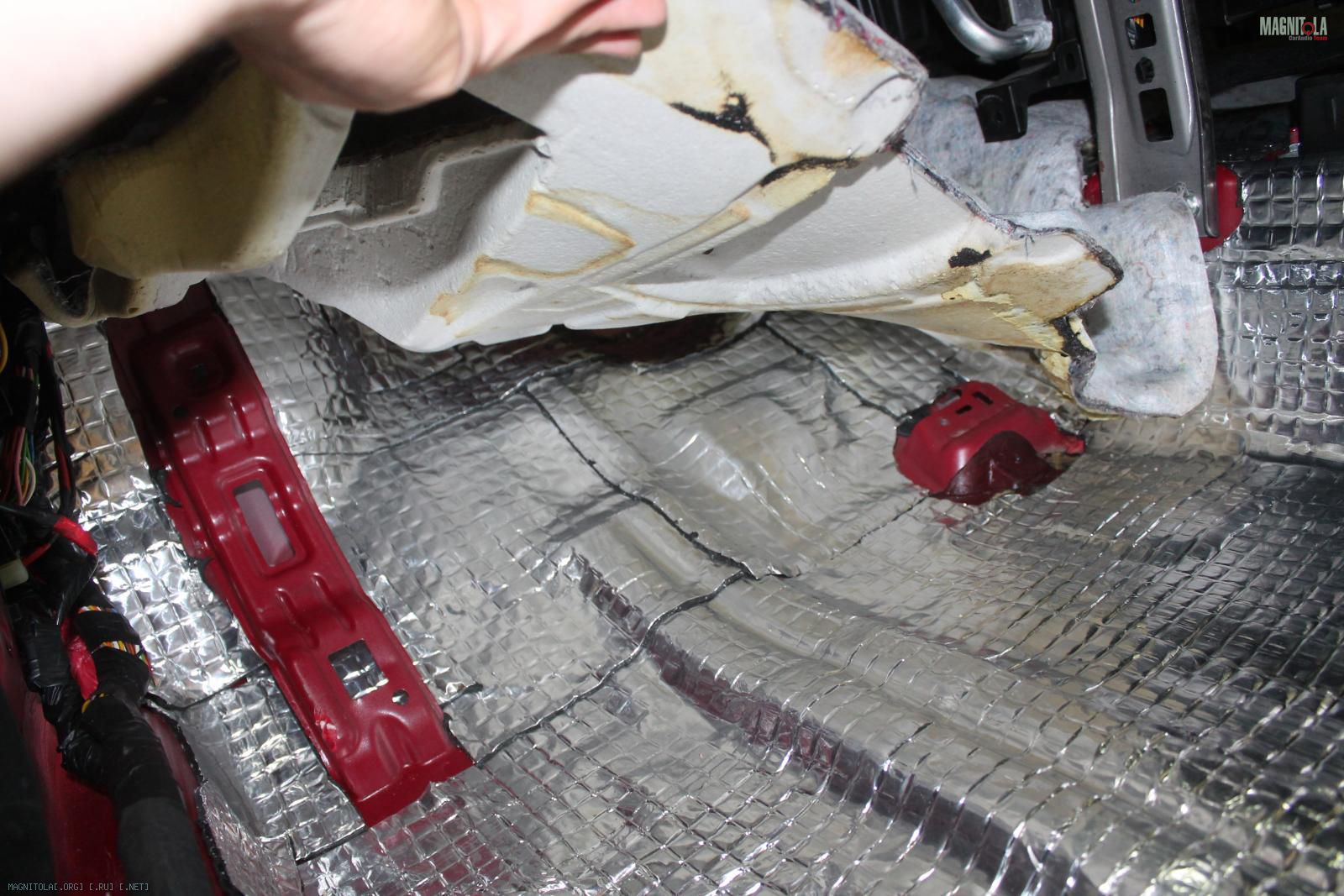

Наносим вибру 3 мм на все поверхности
Вложение 1063952Вложение 1063954Вложение 1063956Вложение 1063958Вложение 1063960Вложение 1063962Вложение 1063964Вложение 1063966Вложение 1063968Вложение 1063970Вложение 1063972Вложение 1063974

Греем... прикатываем...
Вложение 1063976Вложение 1063978

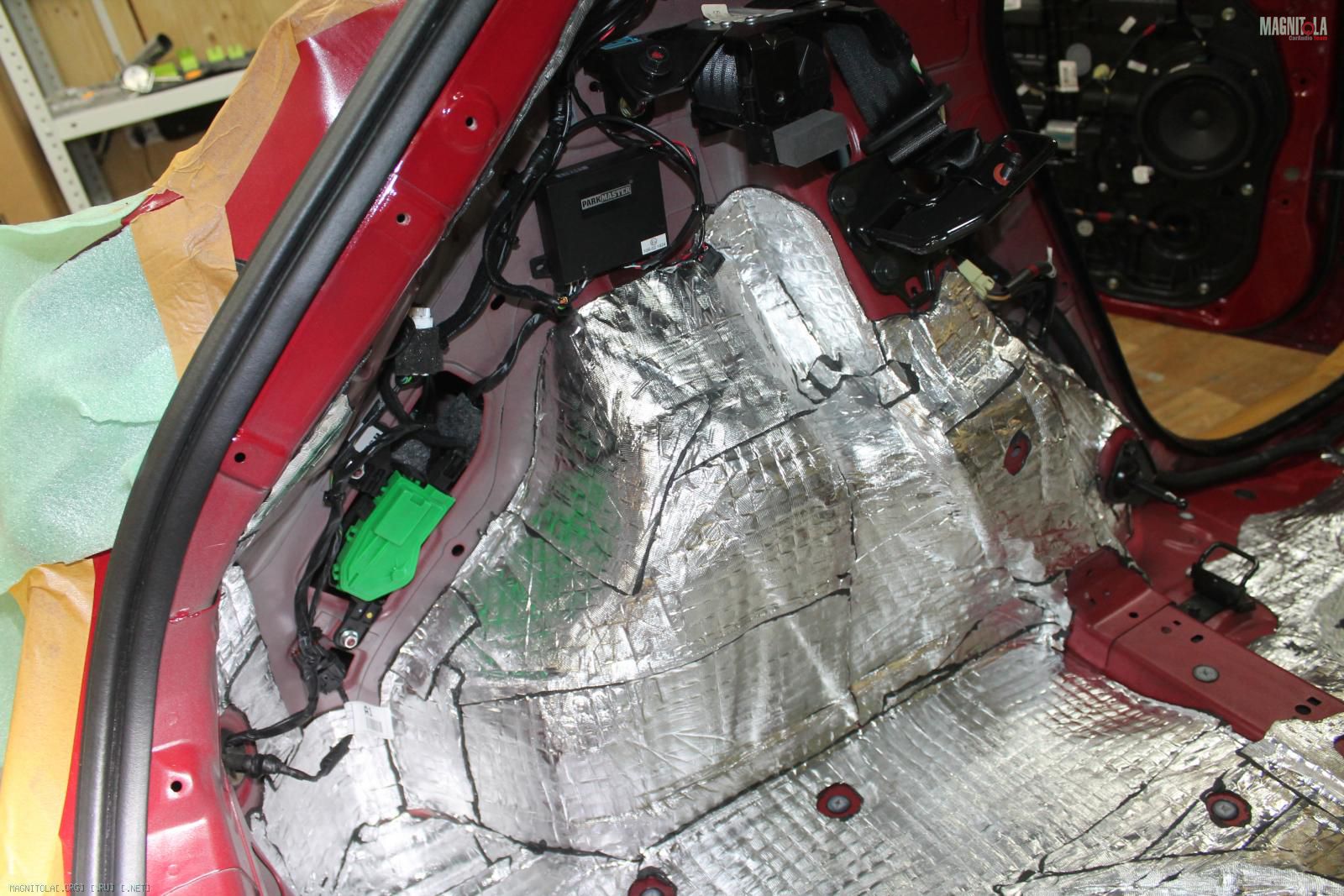

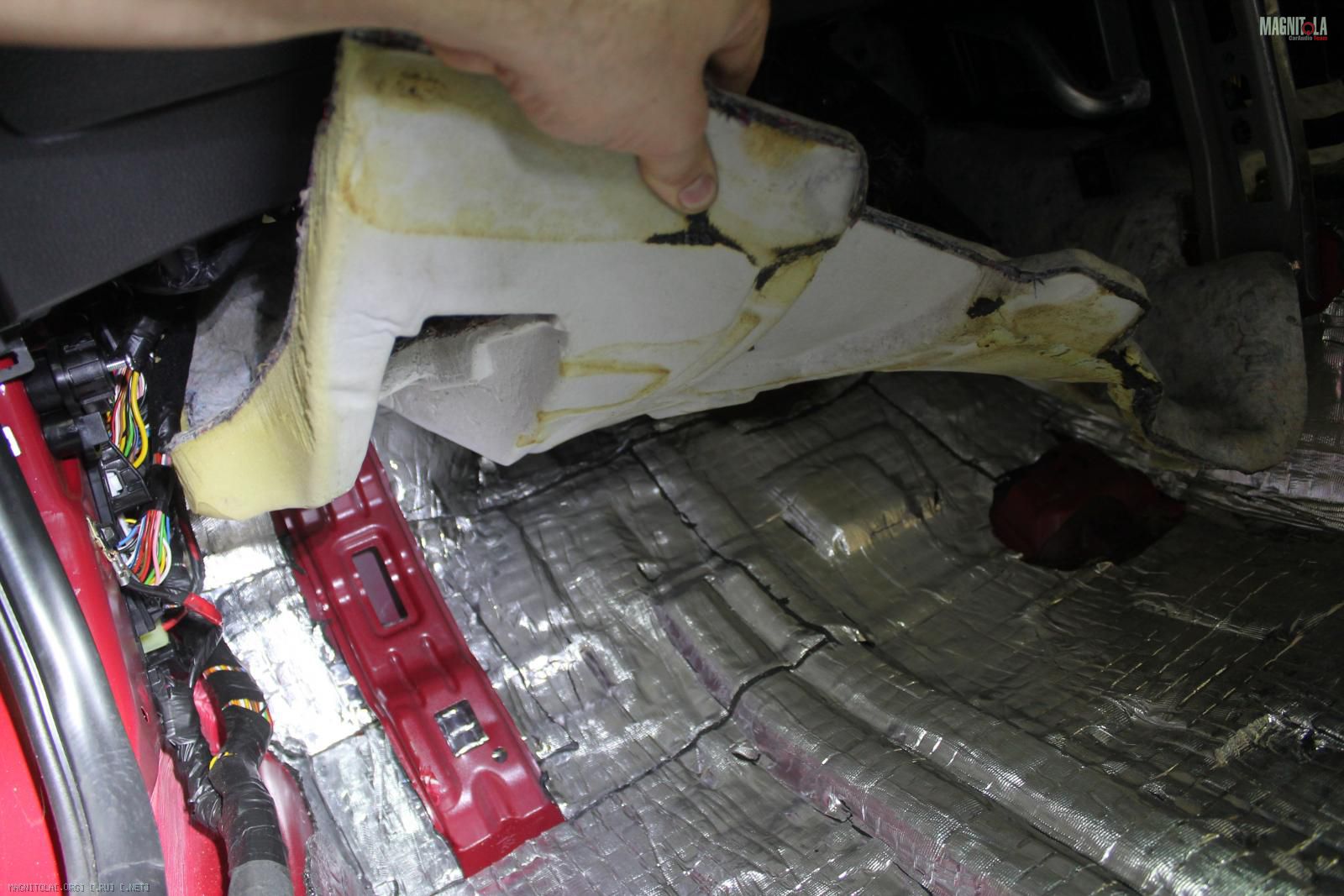

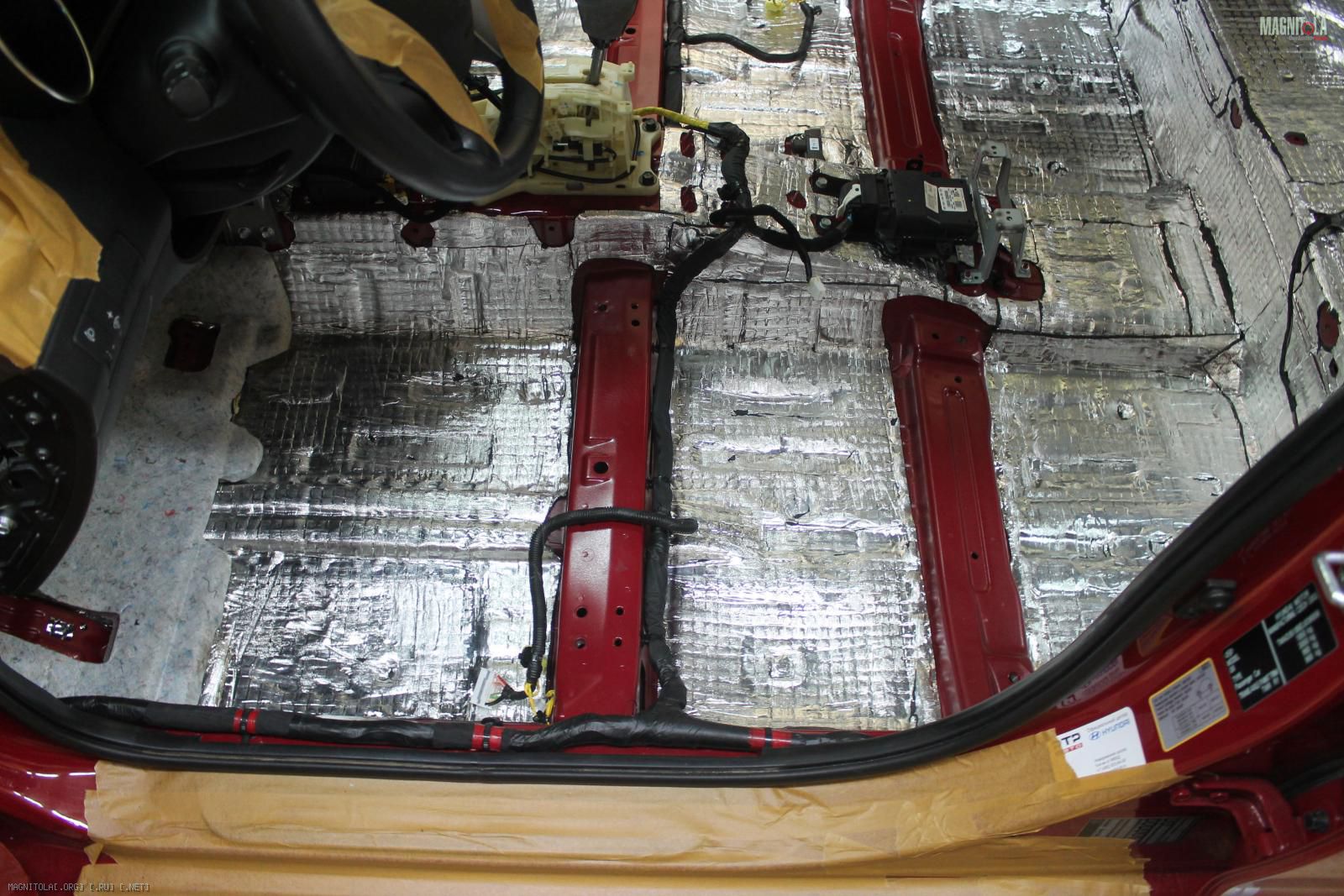

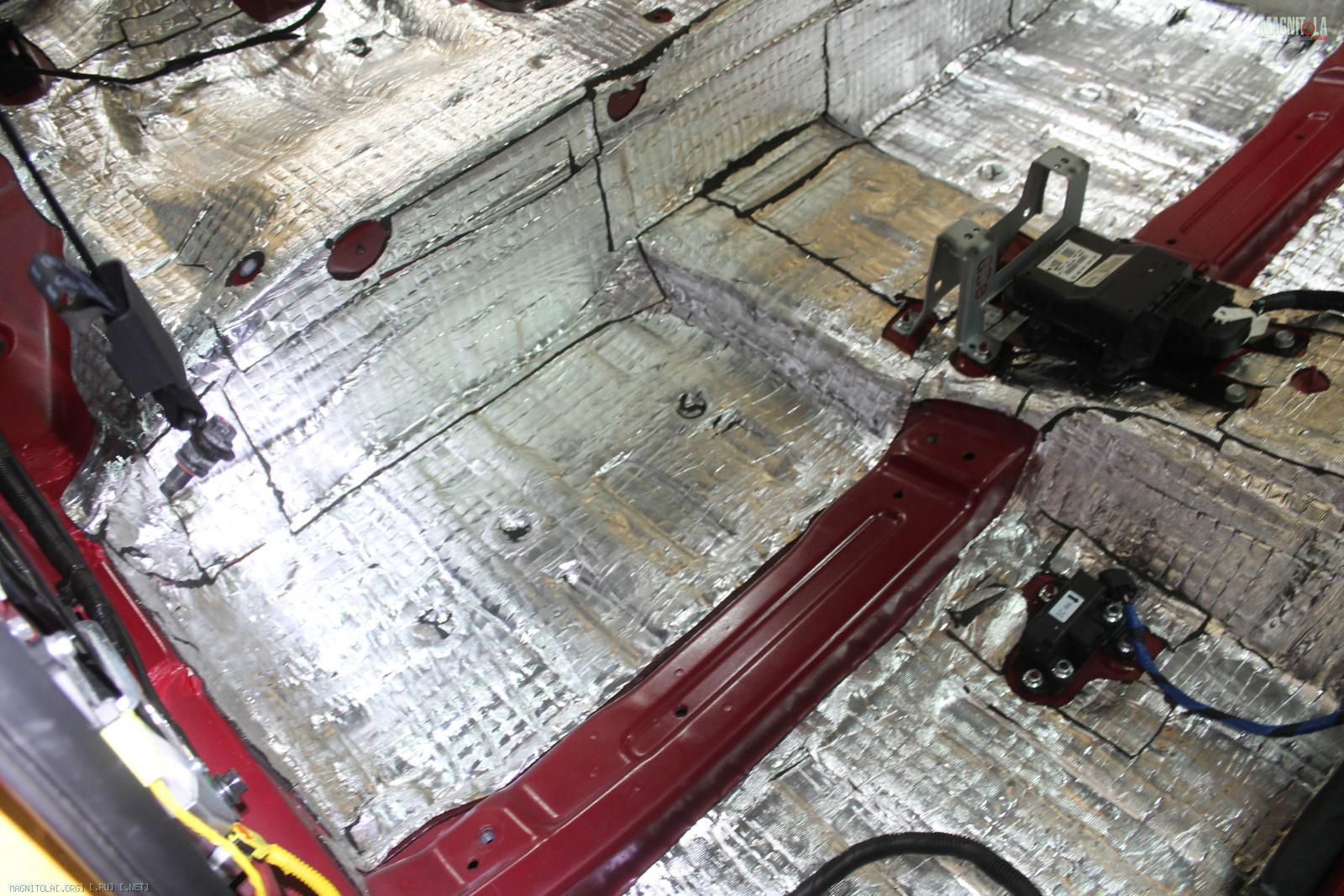

Итог...
Вложение 1063980Вложение 1063982Вложение 1063984Вложение 1063986Вложение 1063988Вложение 1063990Вложение 1063992Вложение 1063994Вложение 1063996Вложение 1063998

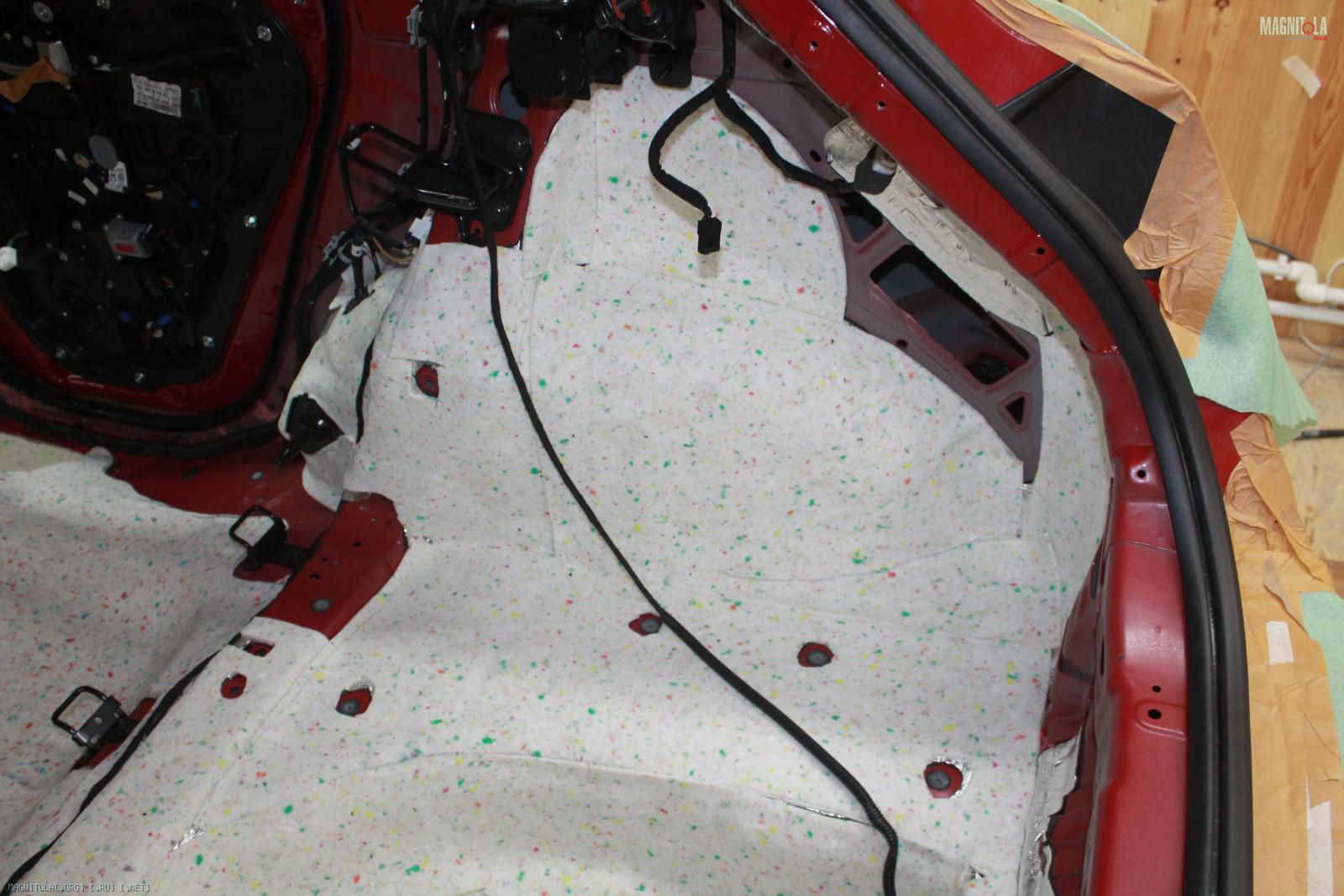

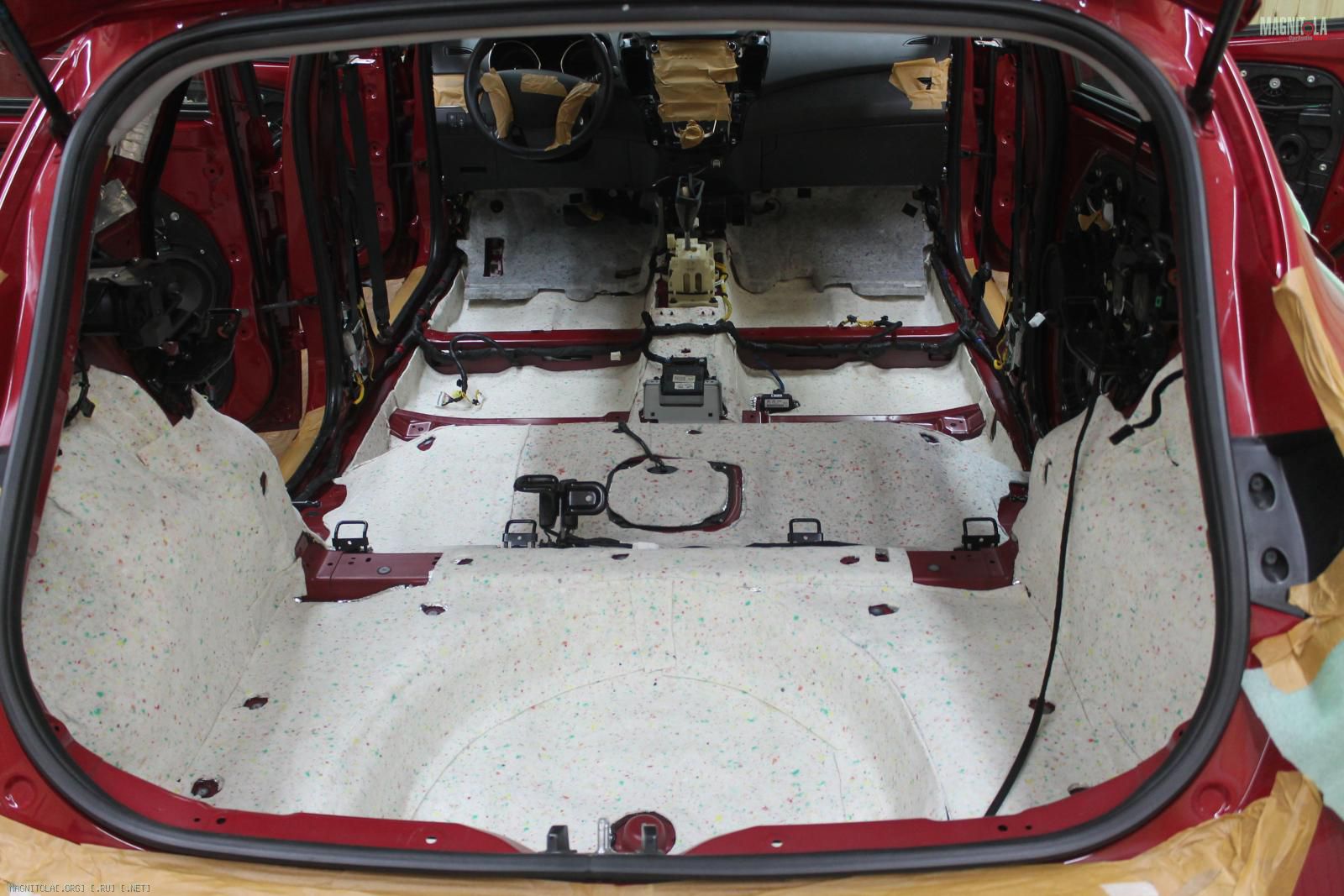

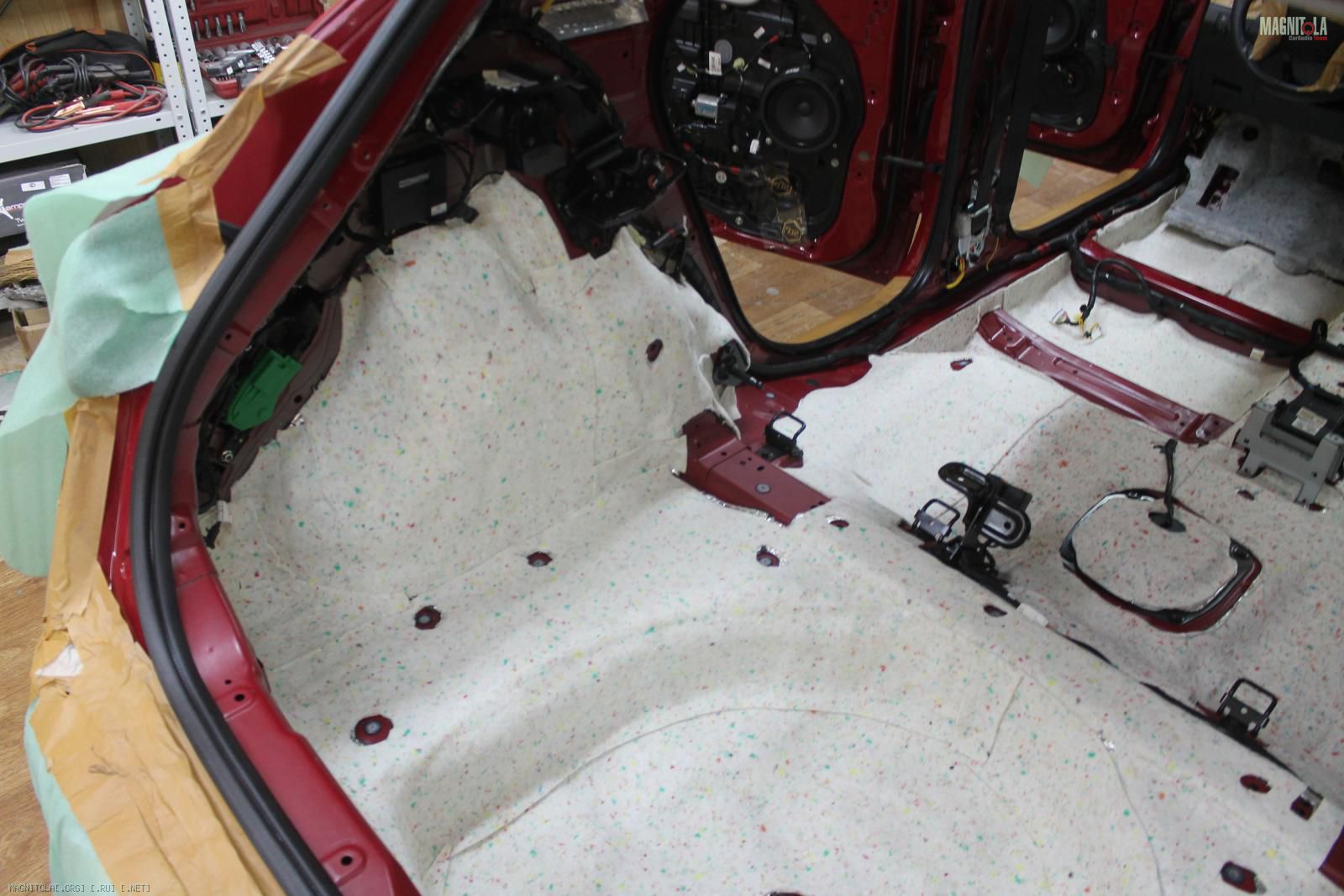

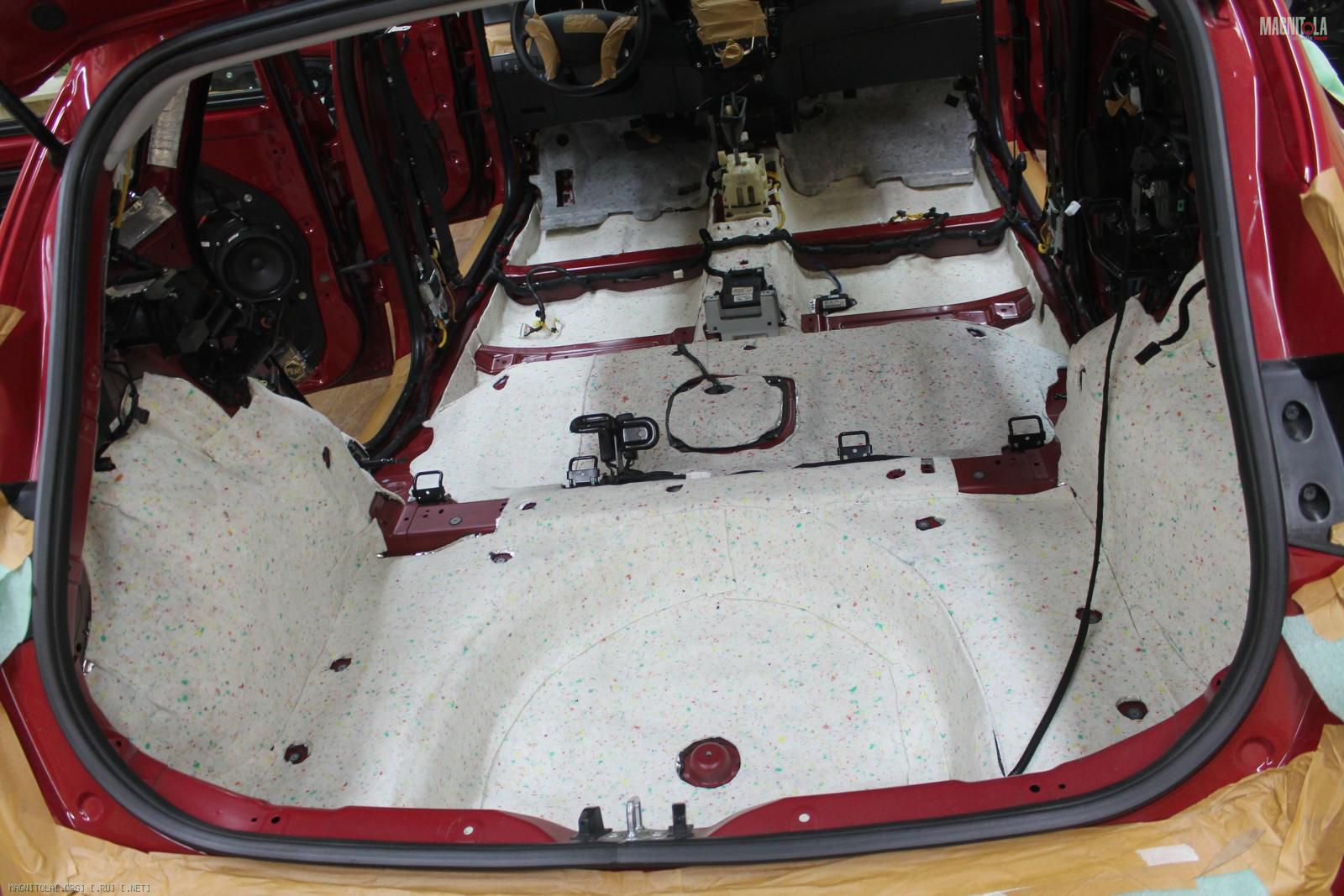

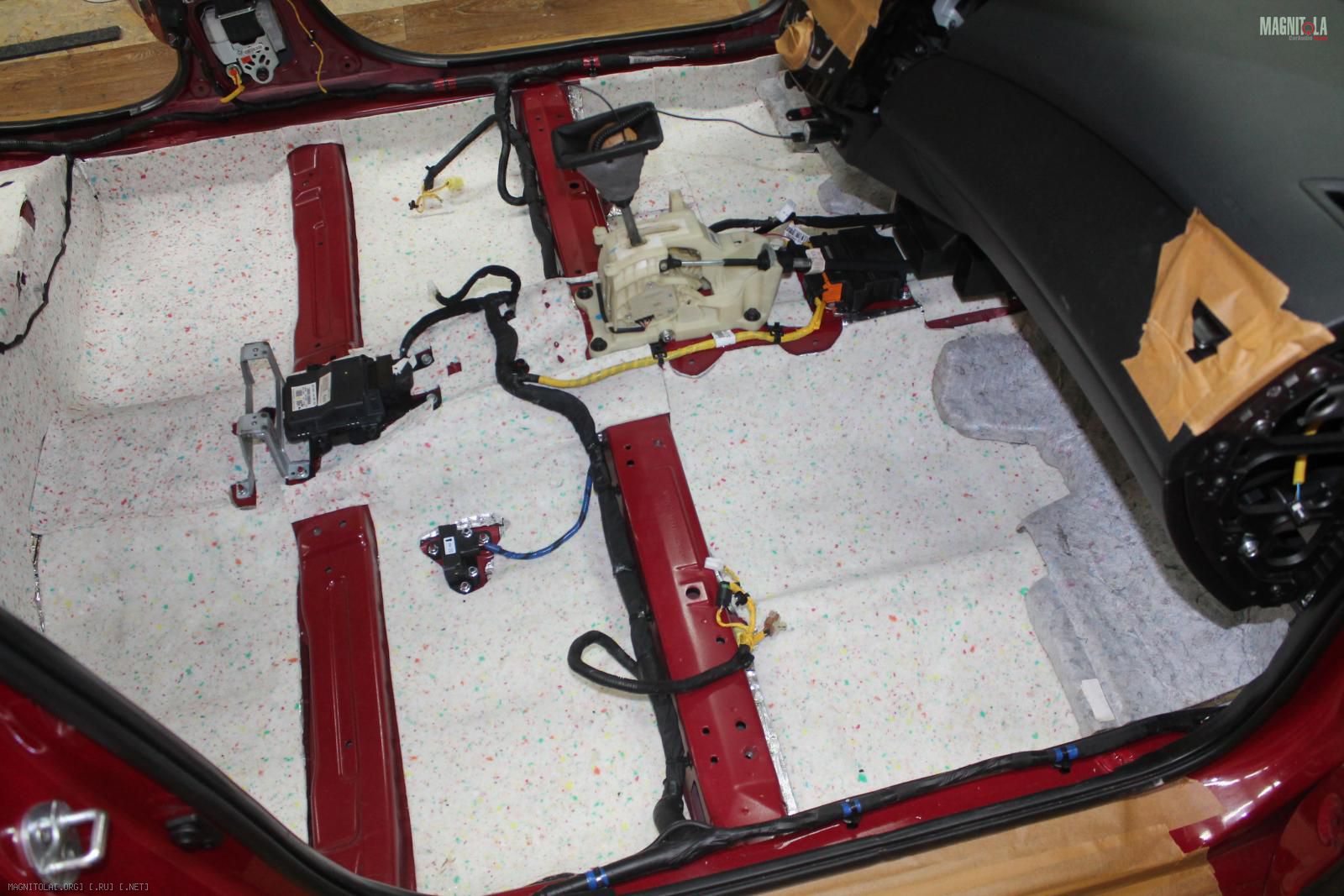

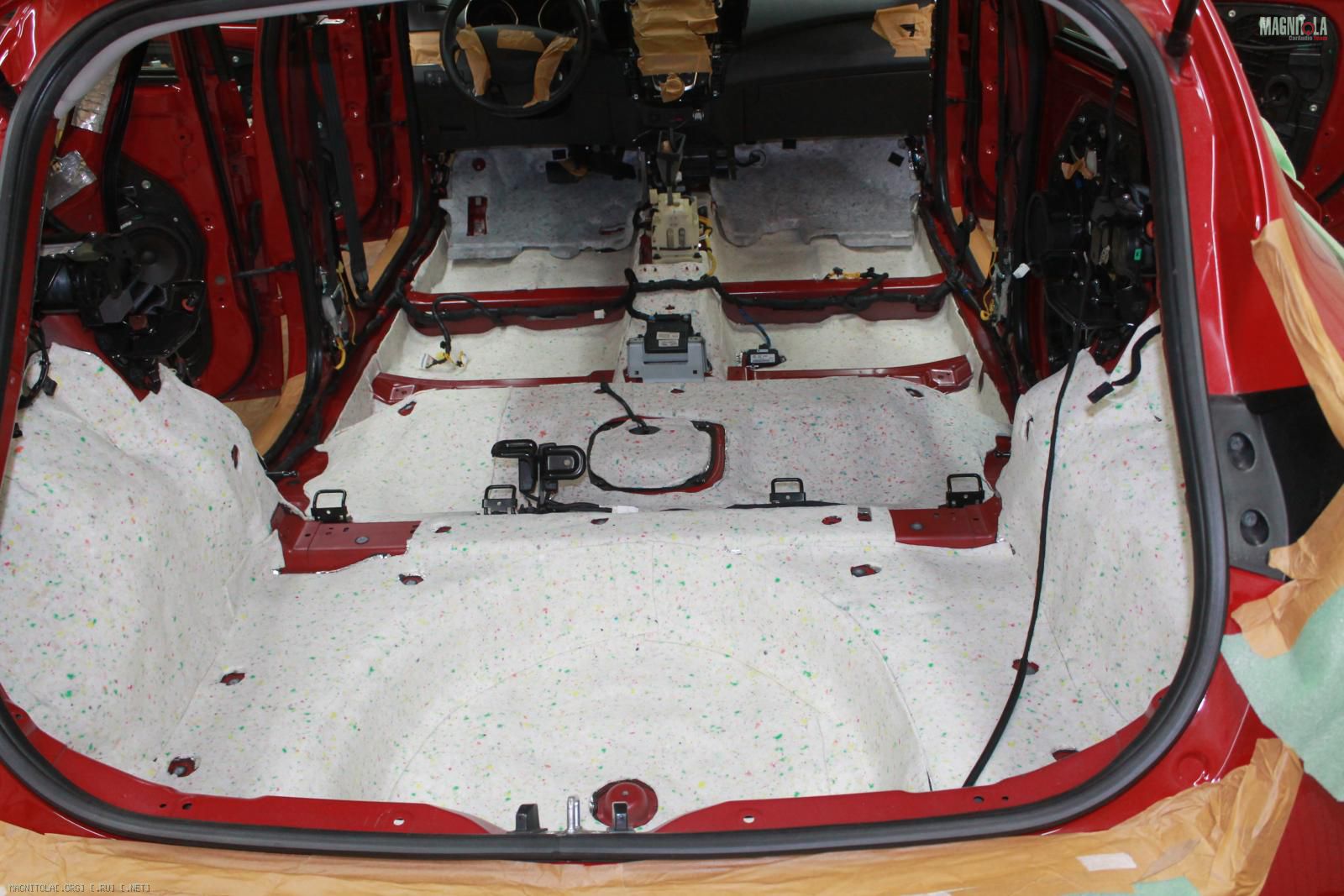

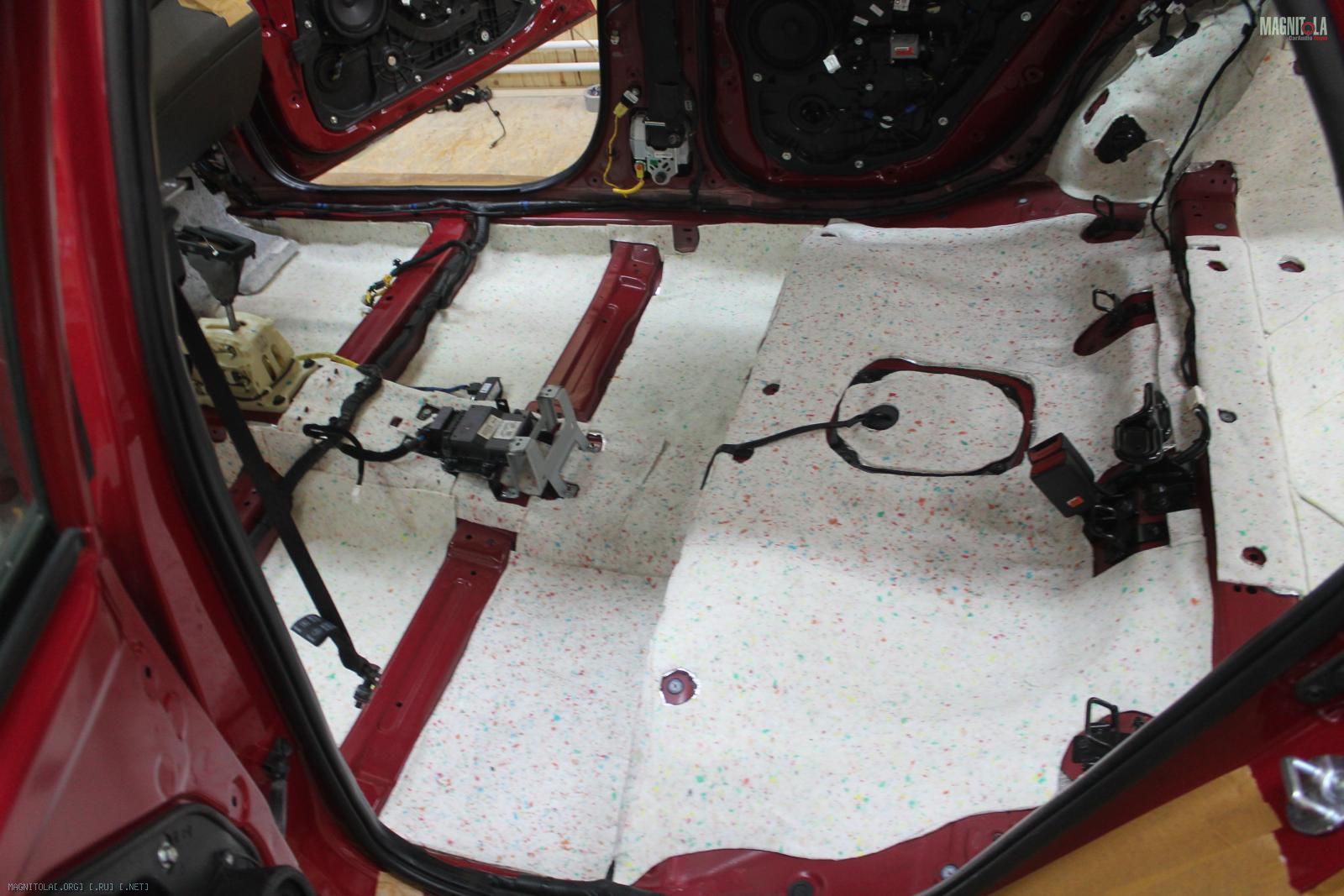

Второй слой шумопоглотитель айтон 4 мм..
Вложение 1064000Вложение 1064002Вложение 1064004Вложение 1064006Вложение 1064008Вложение 1064010Вложение 1064012Вложение 1064014Вложение 1064016Вложение 1064018Вложение 1064020Вложение 1064022Вложение 1064024Вложение 1064026Вложение 1064028

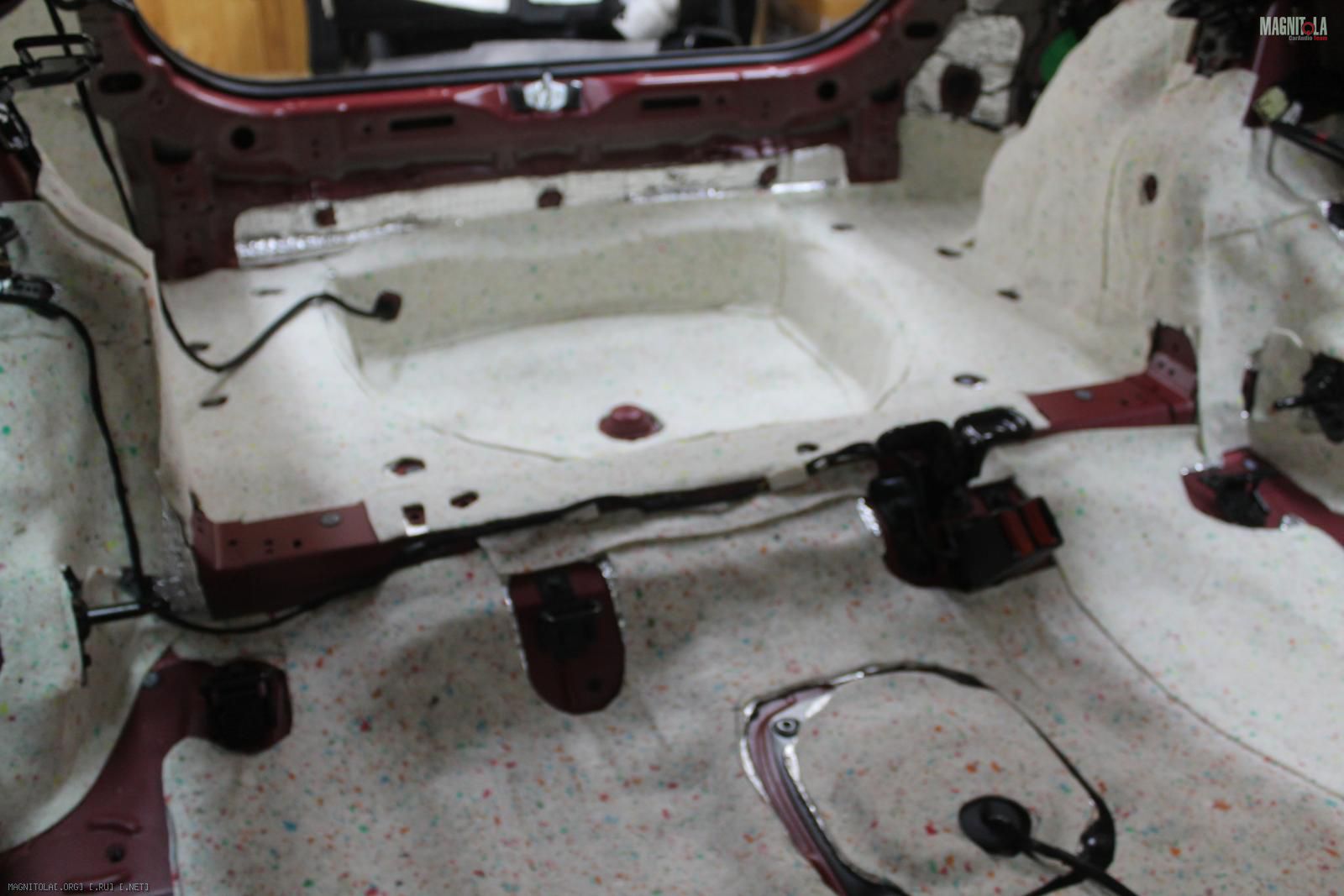

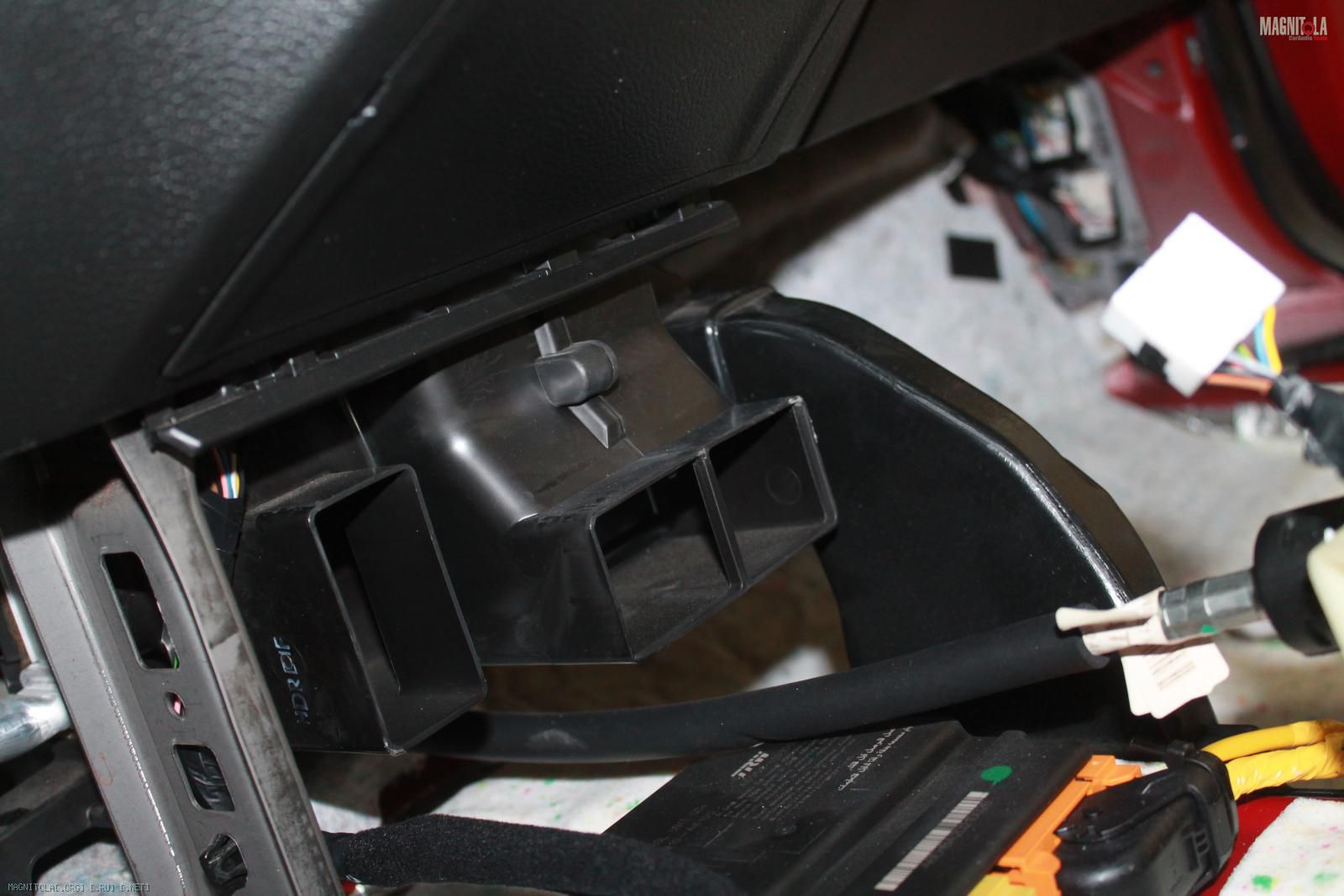

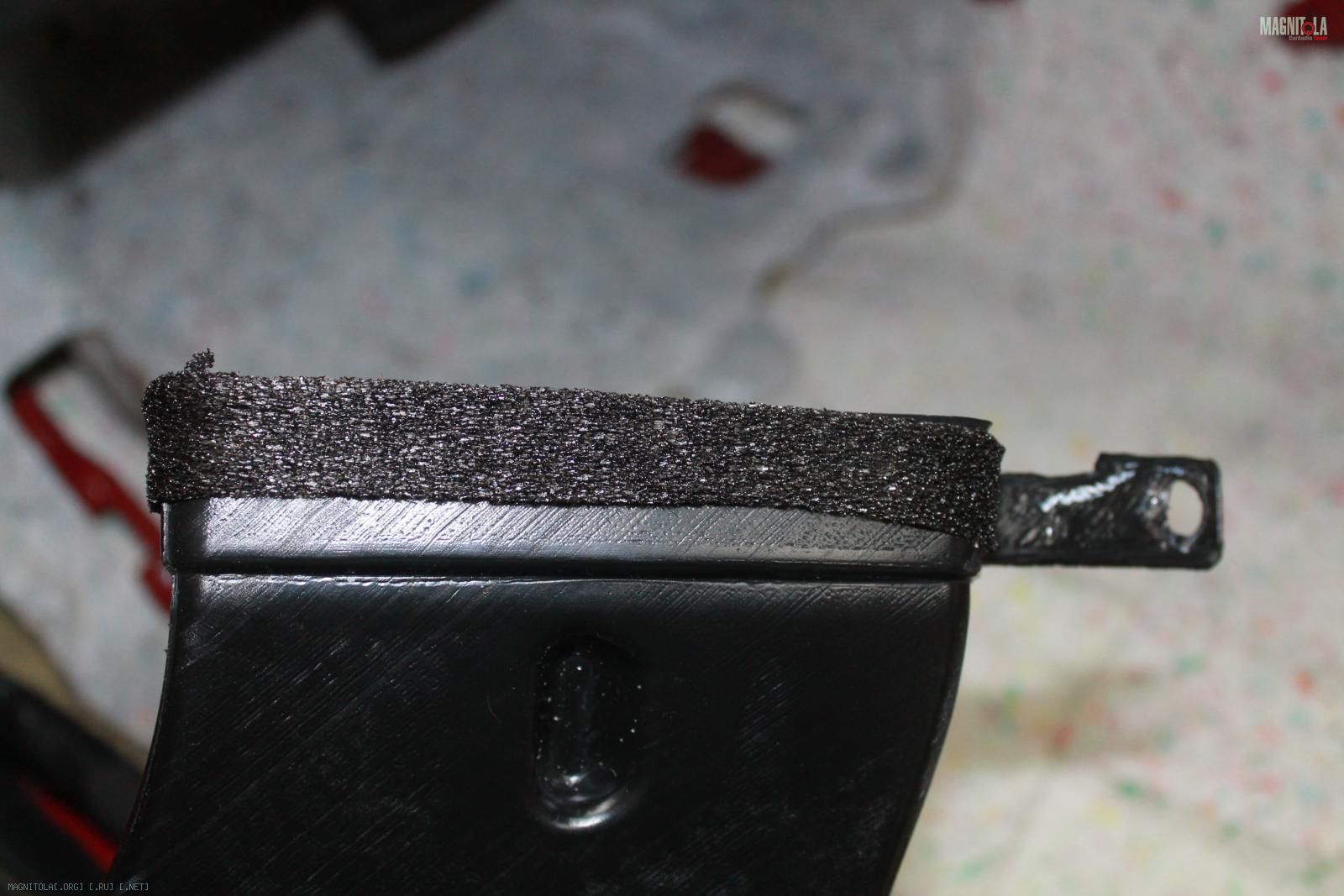

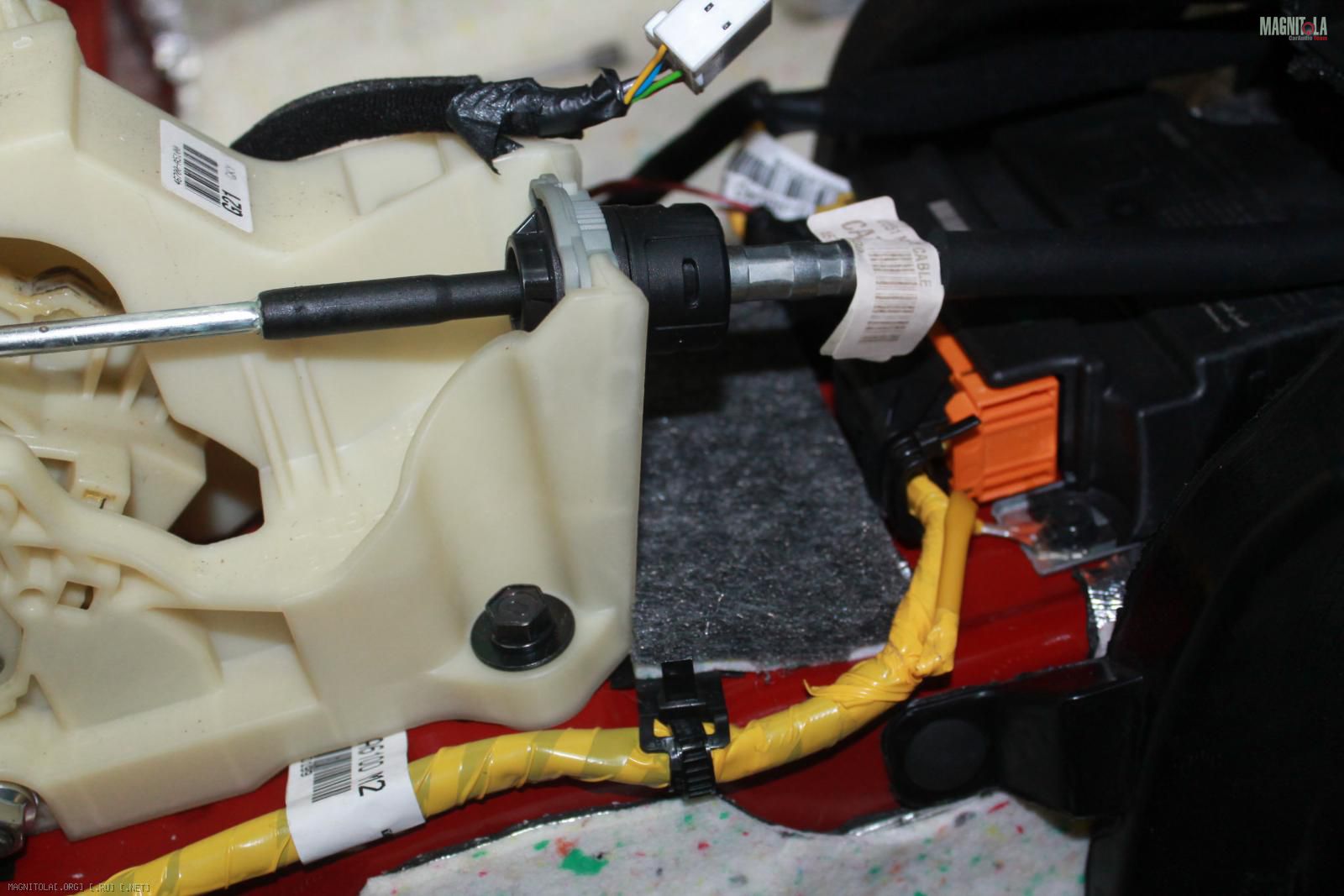

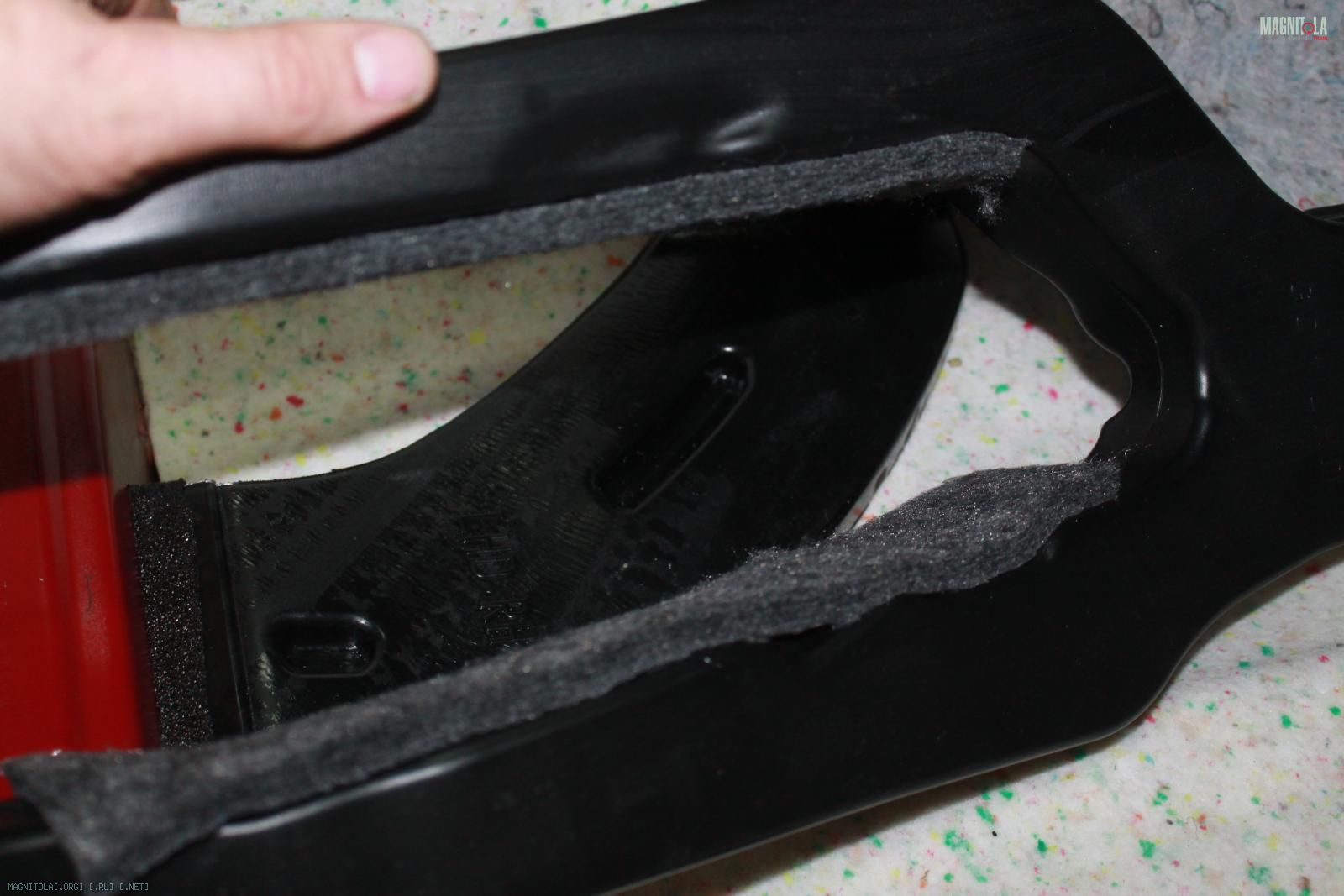

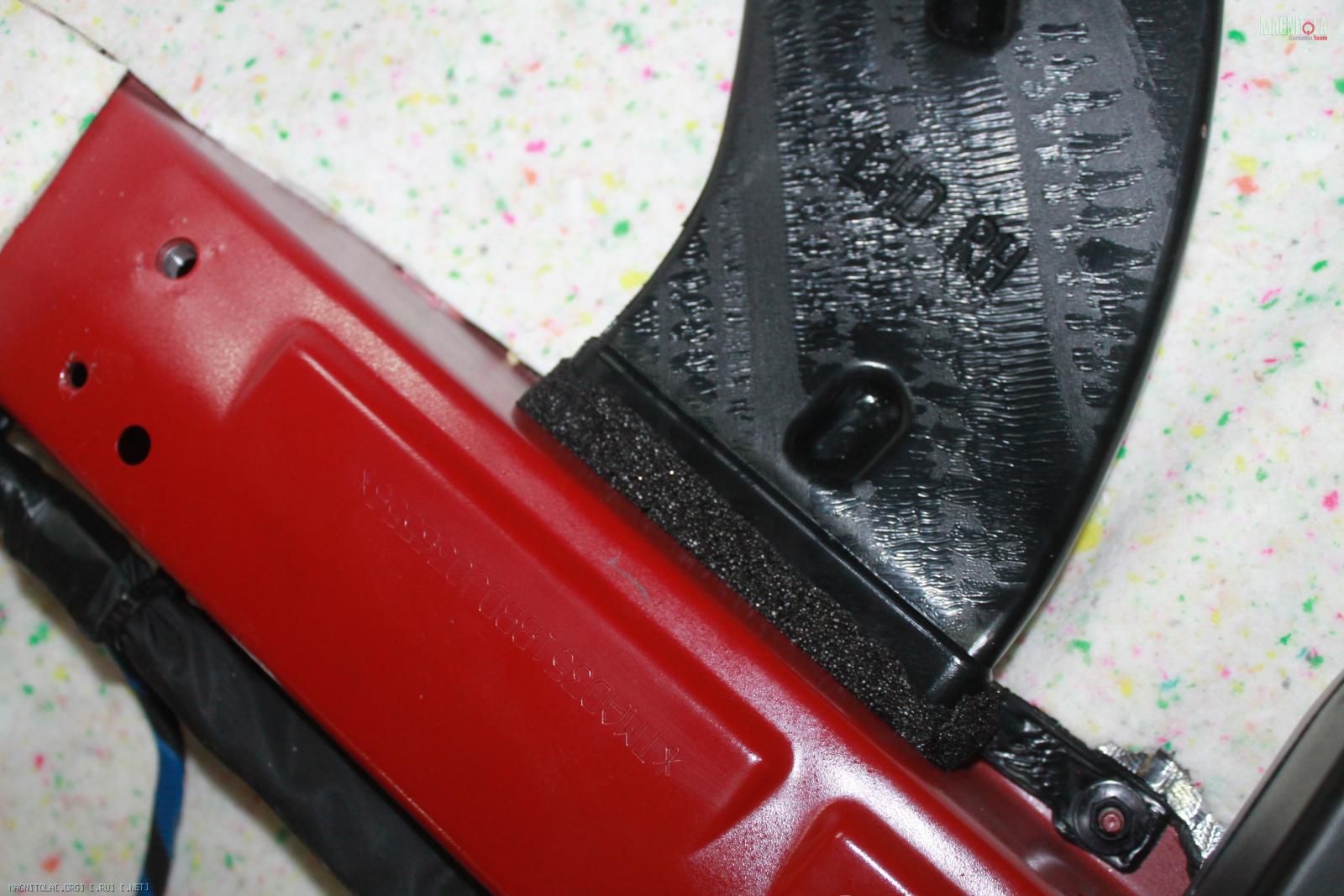

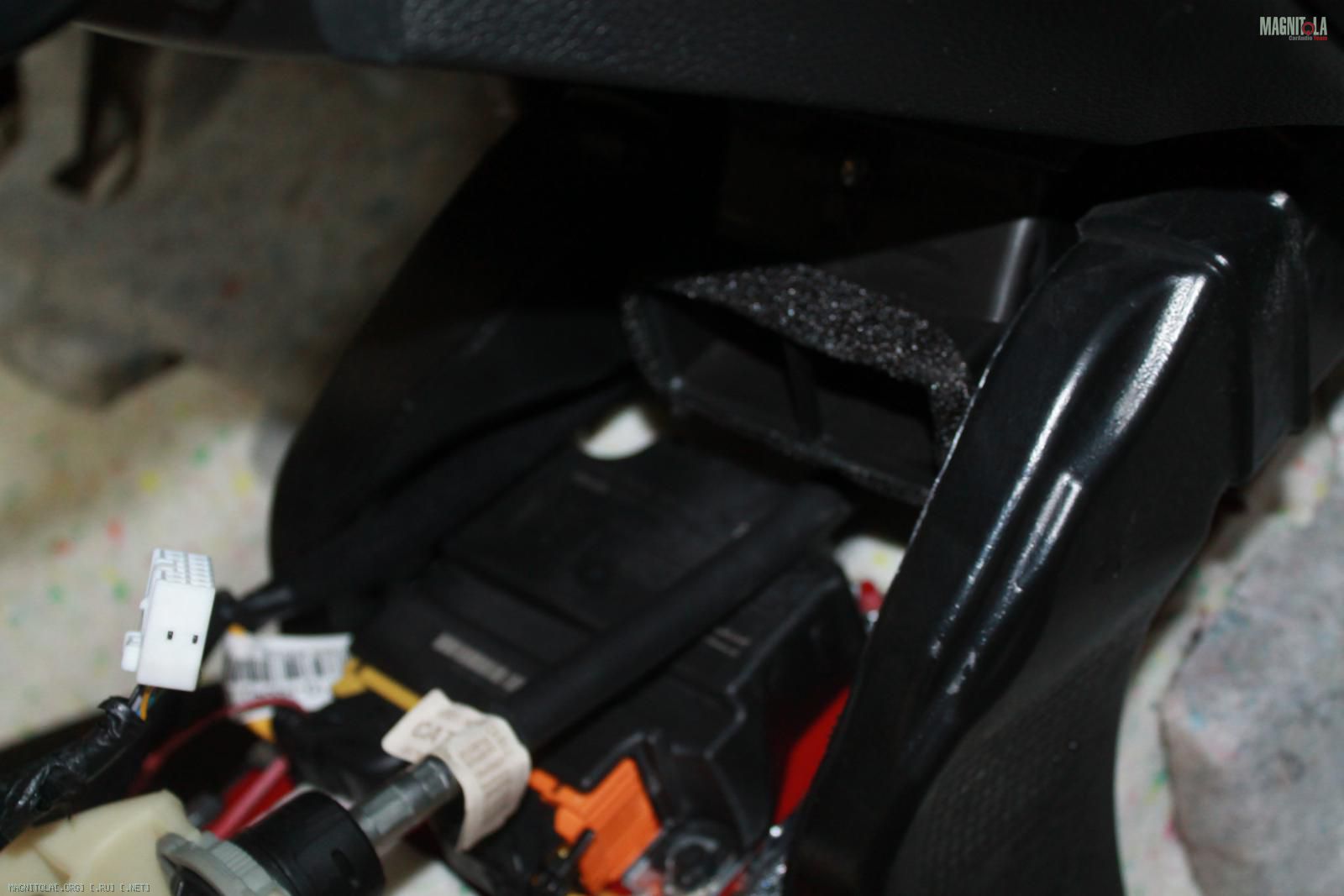

Скрипящие воздуховоды... прокладываем стыки битопластом и прокладываем центральный тоннель войлоком-все свободные места
Вложение 1064030Вложение 1064032Вложение 1064034Вложение 1064036Вложение 1064038Вложение 1064040Вложение 1064042Вложение 1064044Вложение 1064046Вложение 1064048Вложение 1064050



Давно уже созрела идея замерять АЧХ и уровень шума в авто, в разный условиях допустим при 60, 100, 160 км/час до и после шумоизоляции.
Процесс будет занимать около полу часа до приемки авто и после сдачи.
Тем самым клиент сможет не только интуитивно оценить снижении шума в авто, но и оценить количественно, самую качественную вибро-шумоизоляцию от KF Sound Technology:blush2:
Всем заинтересовавшимся пишем в личку и записываемся в очередь...

Hyundai i30

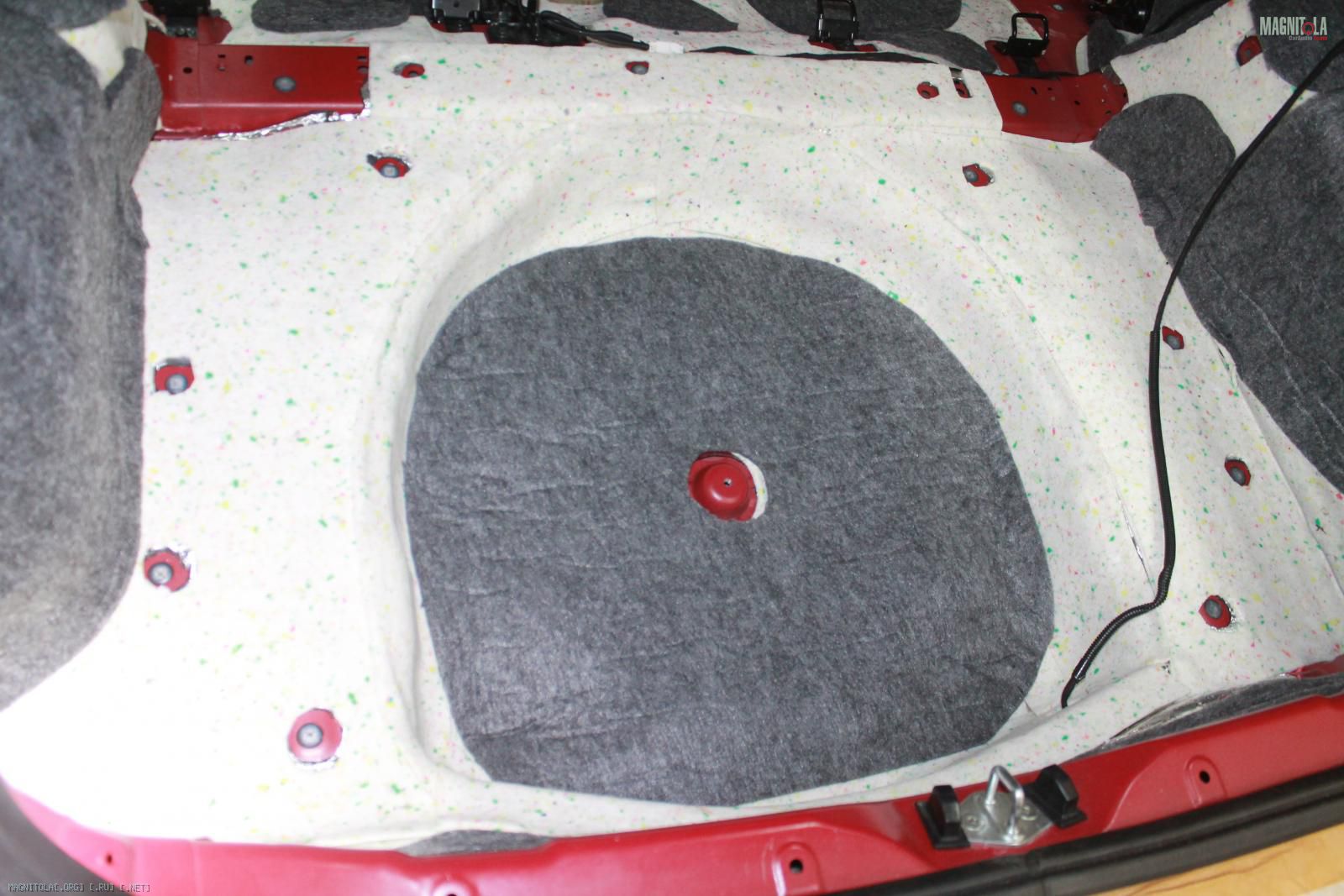

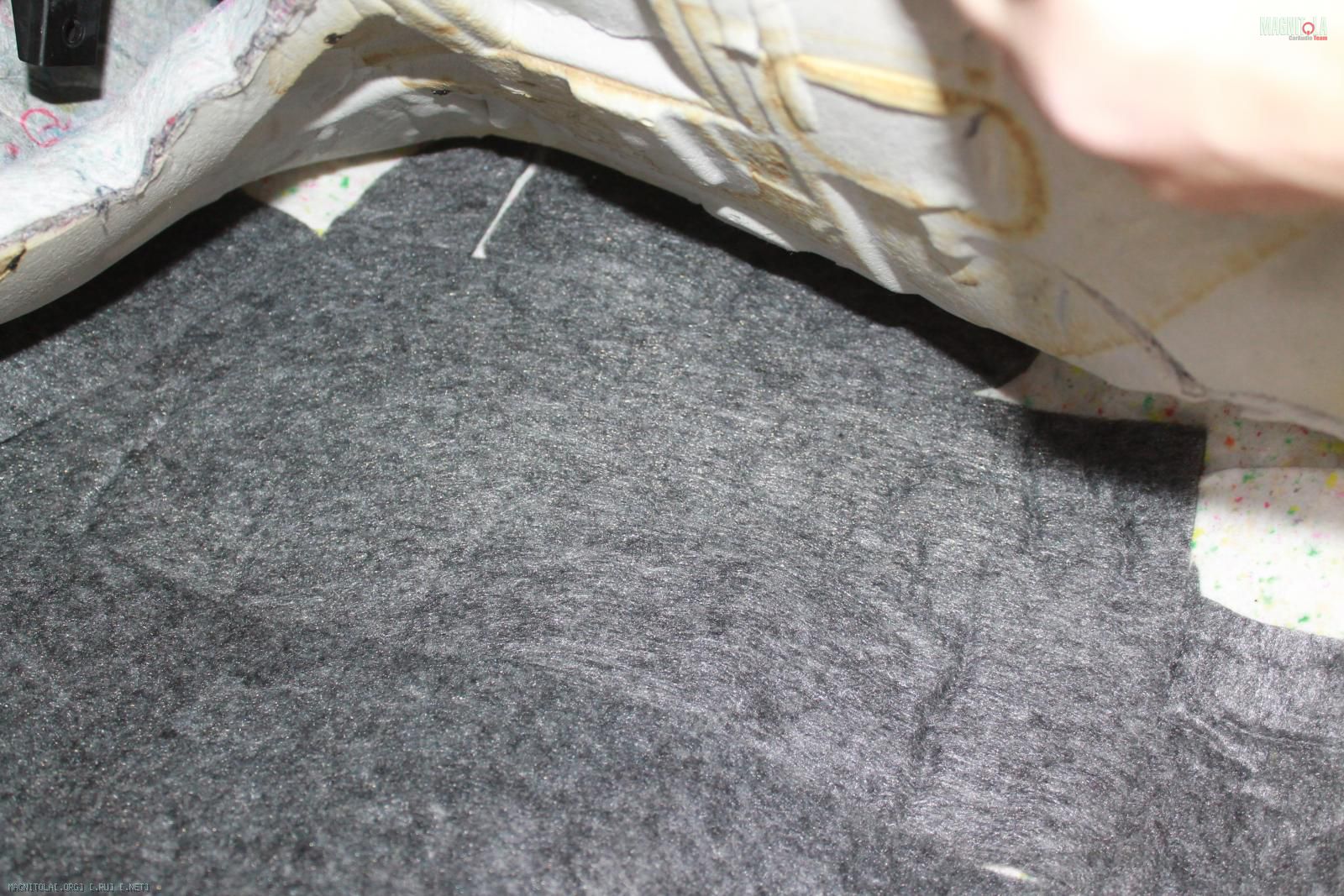

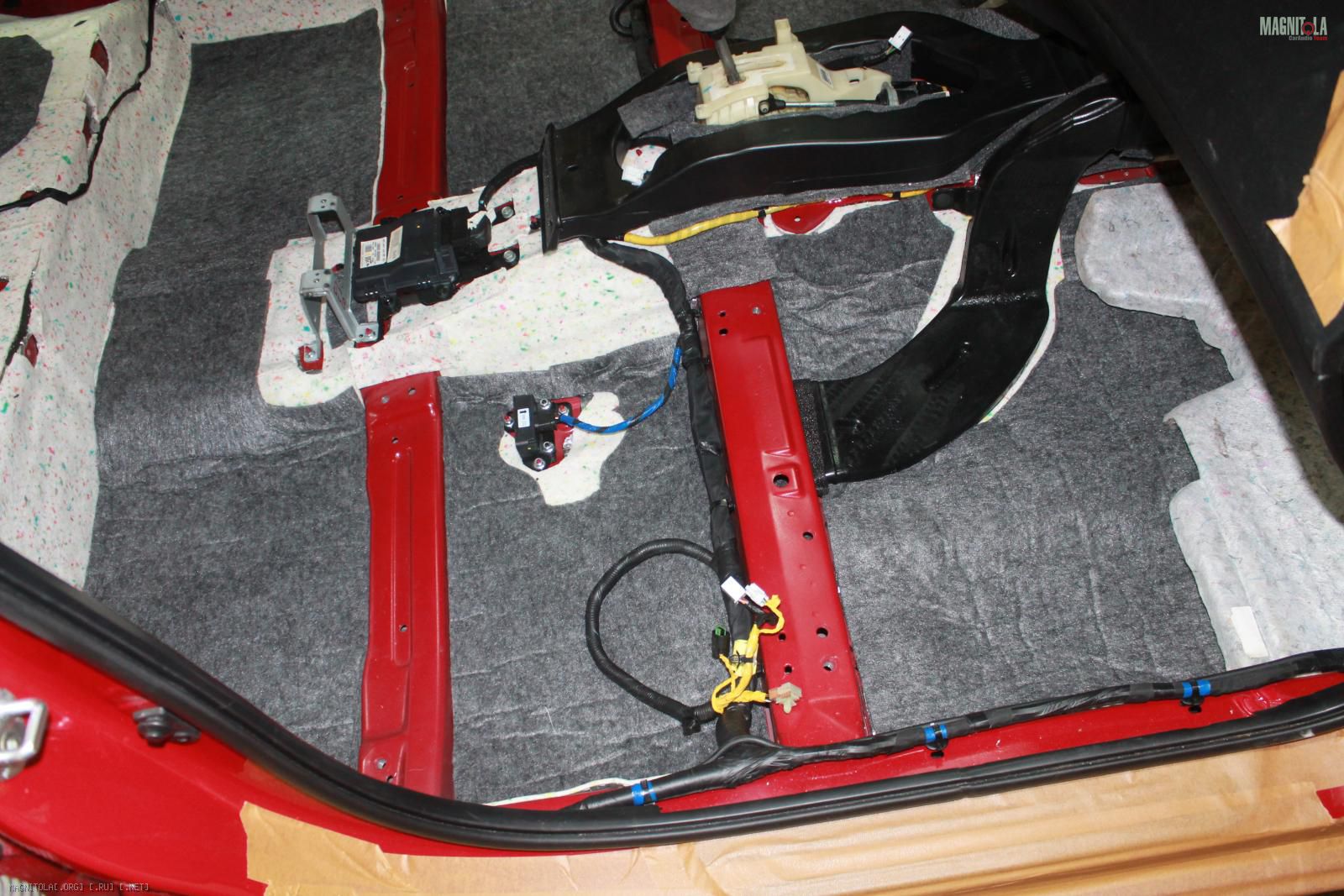

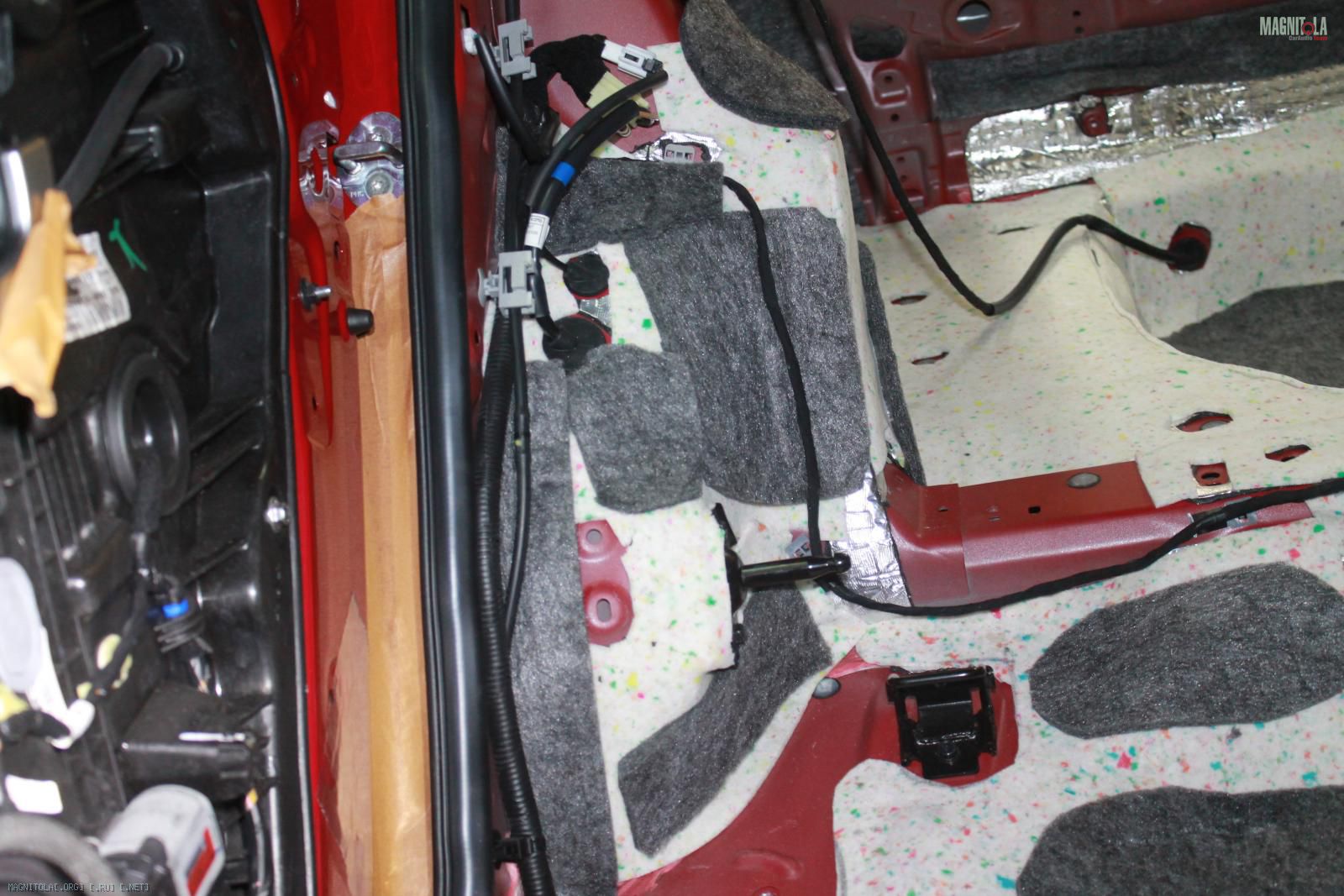

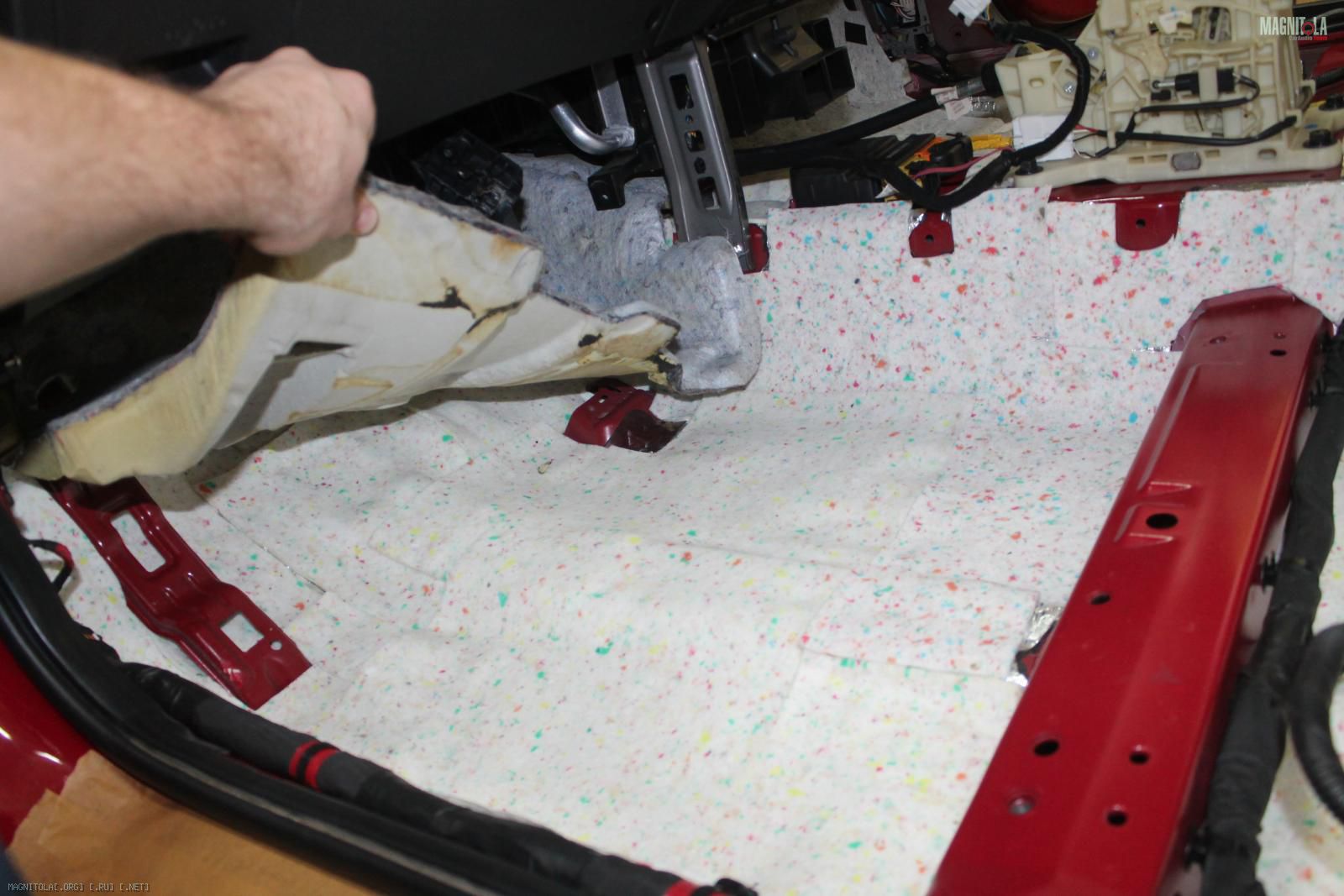

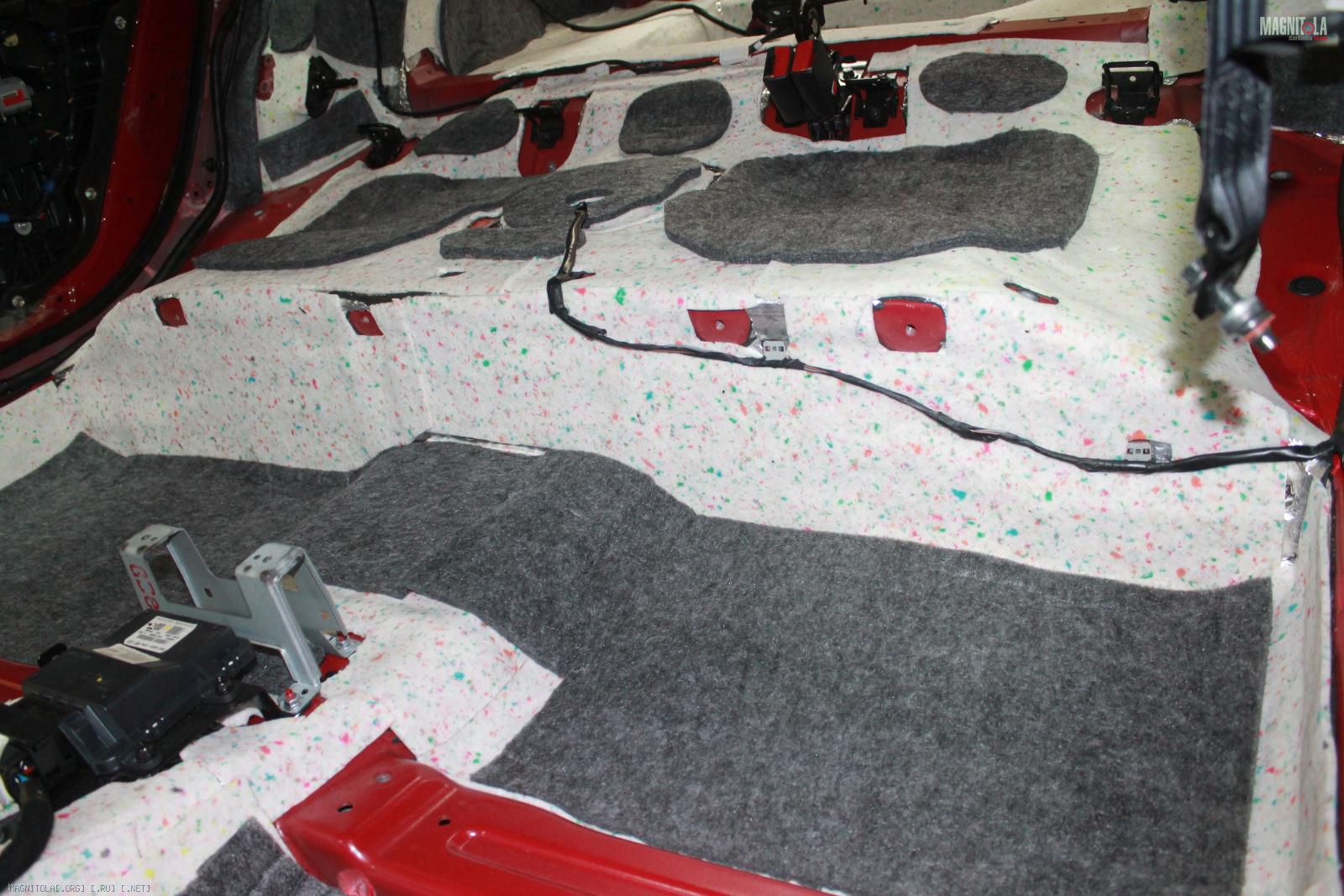

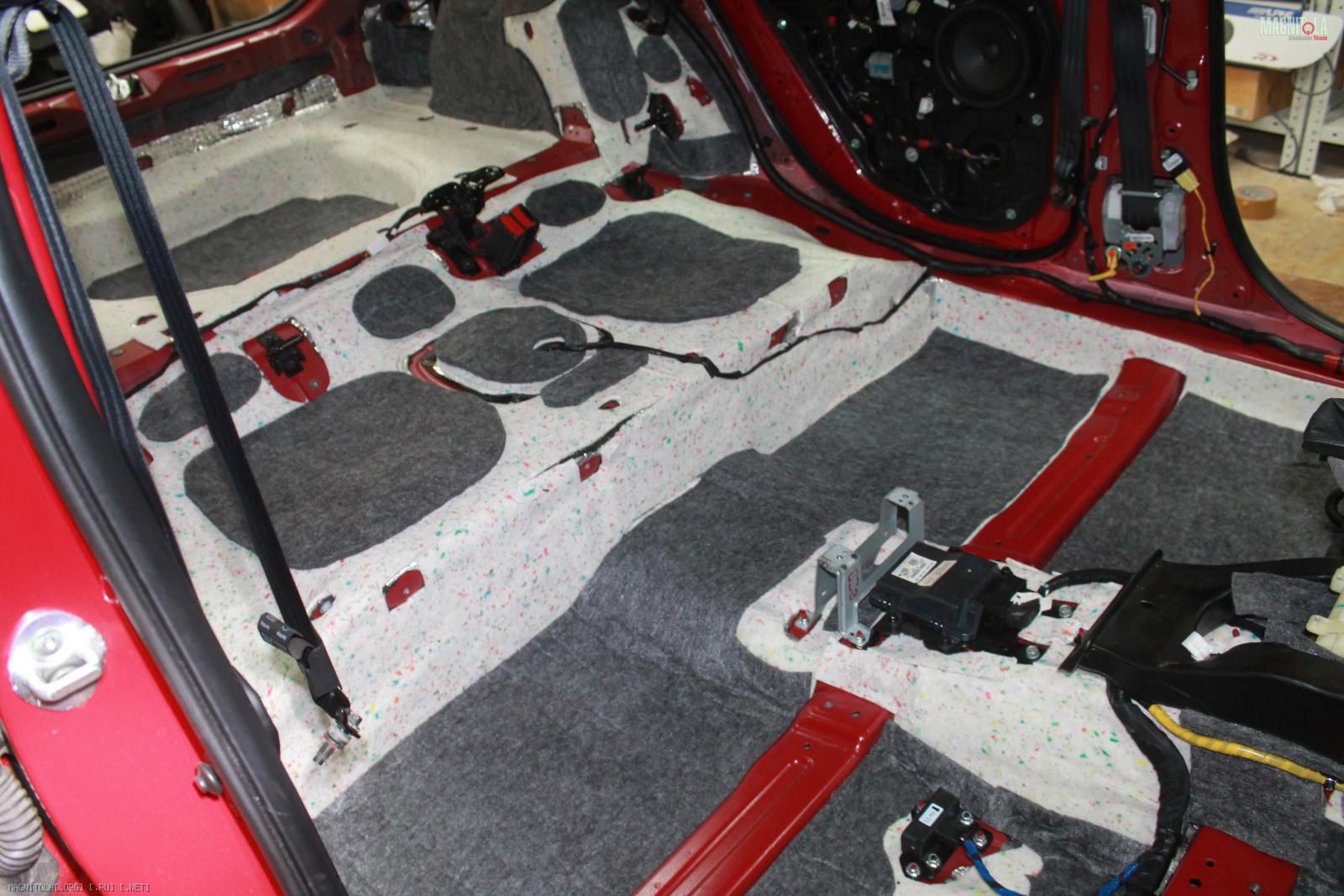

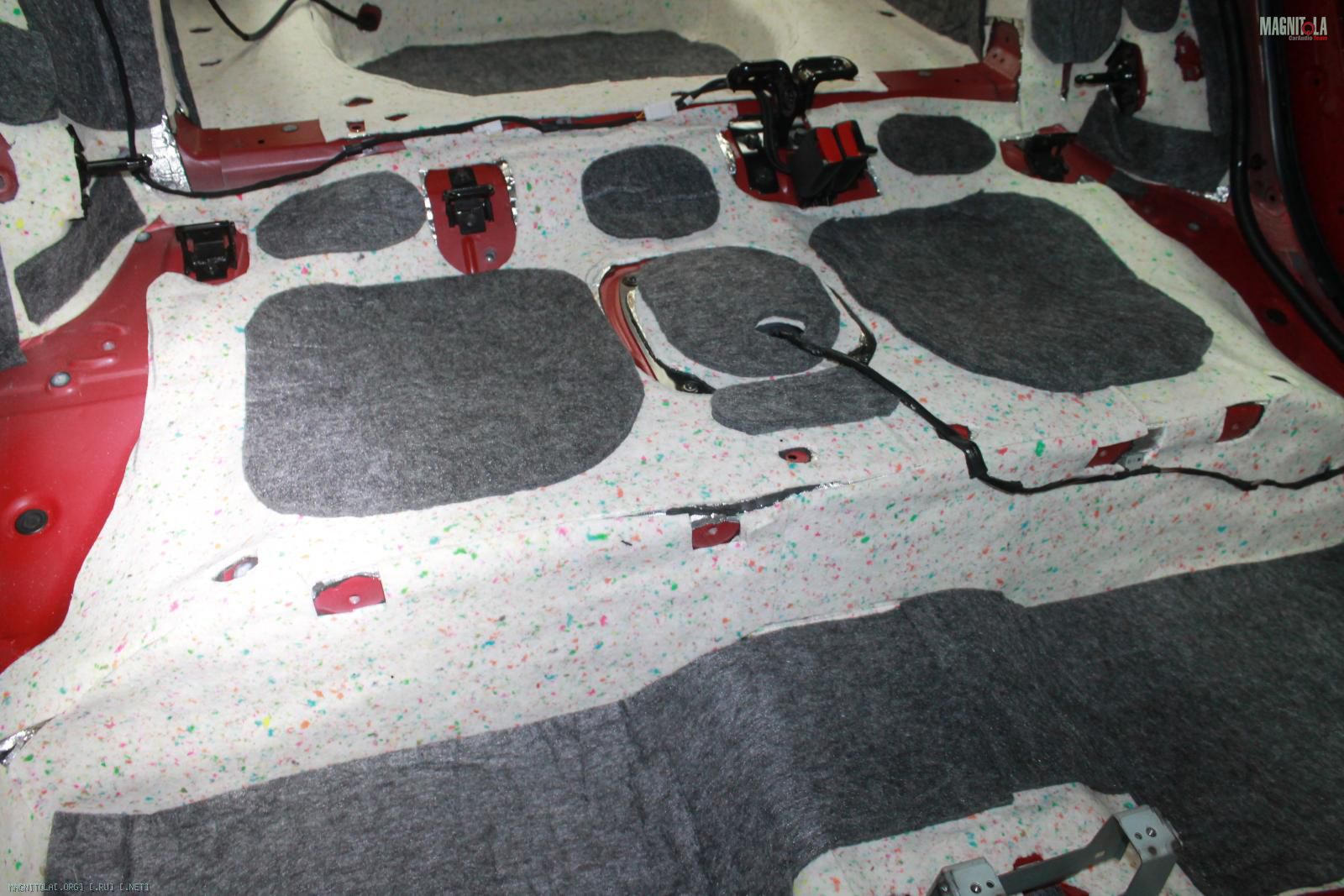

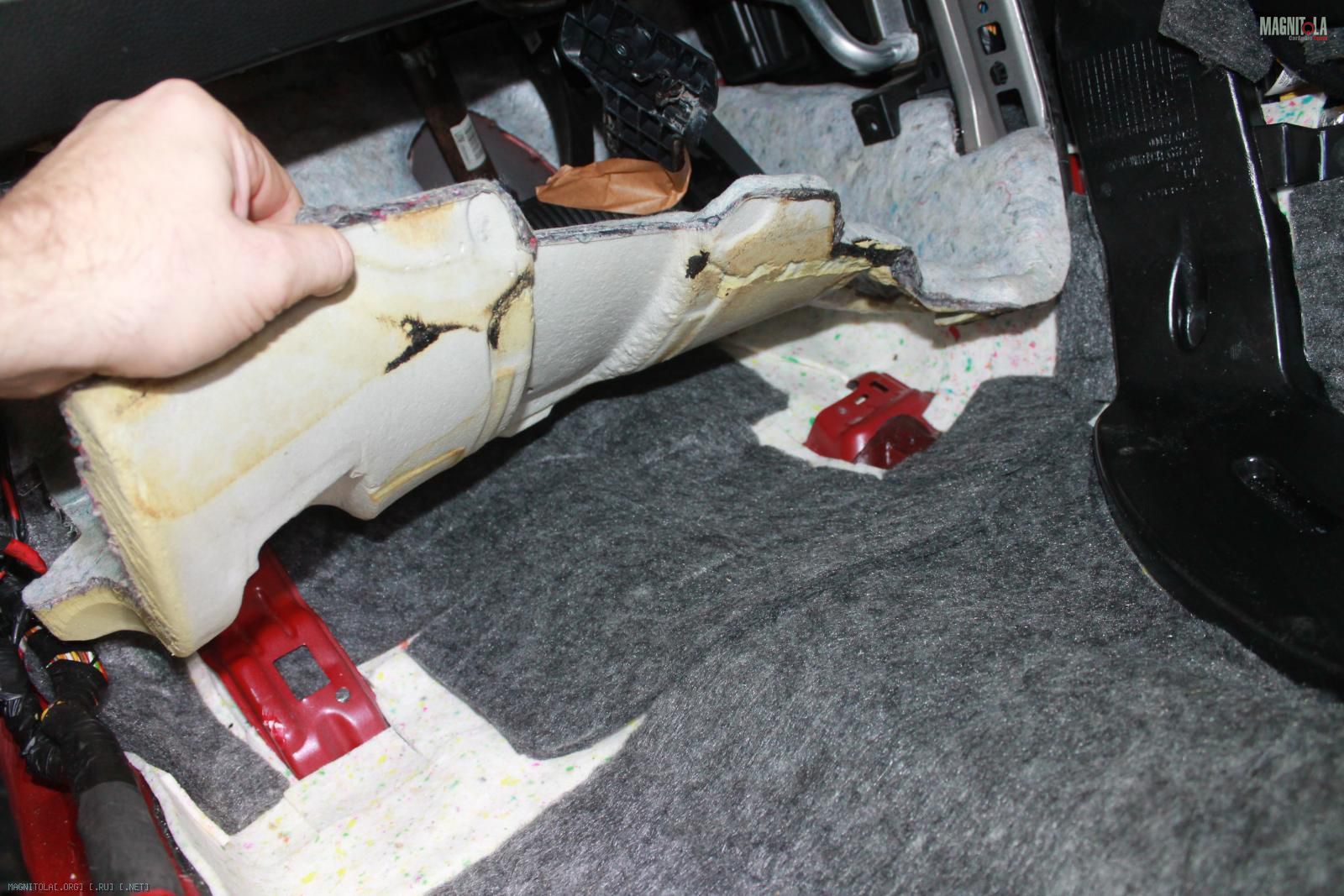

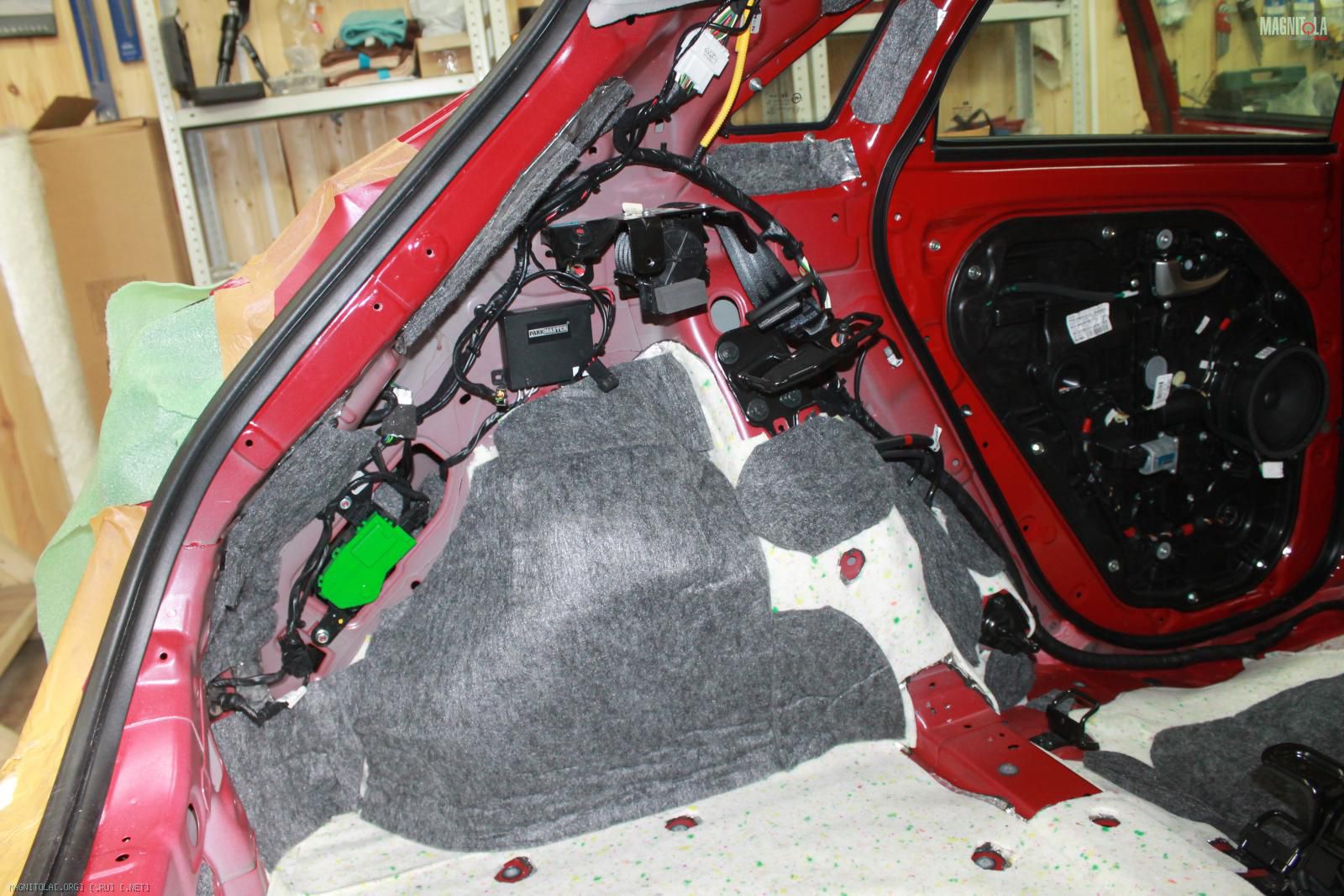

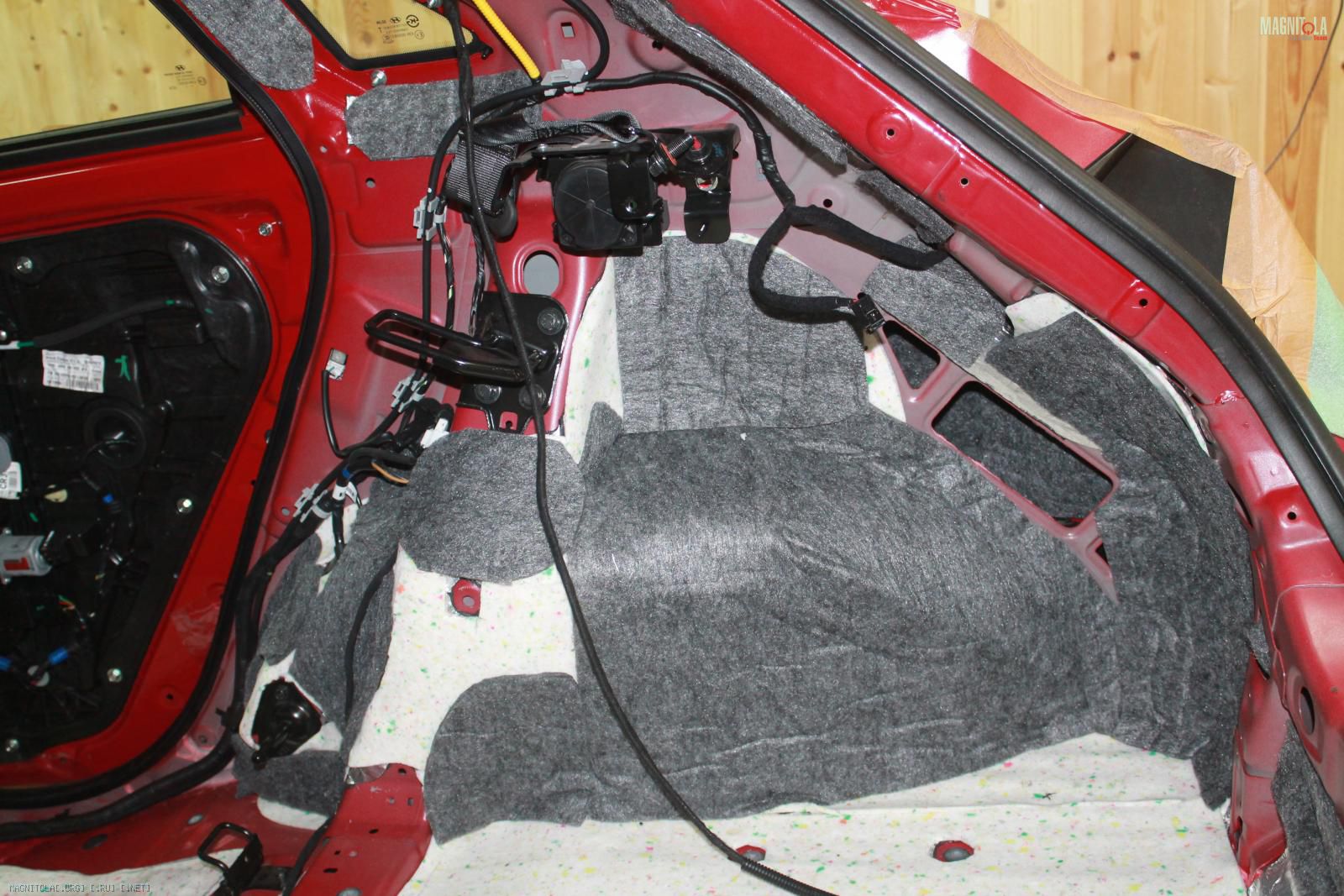

Третьим слоем войлок...

Вложение 1064262Вложение 1064264Вложение 1064266Вложение 1064268Вложение 1064270Вложение 1064272Вложение 1064274Вложение 1064276Вложение 1064278Вложение 1064280Вложение 1064282Вложение 1064284

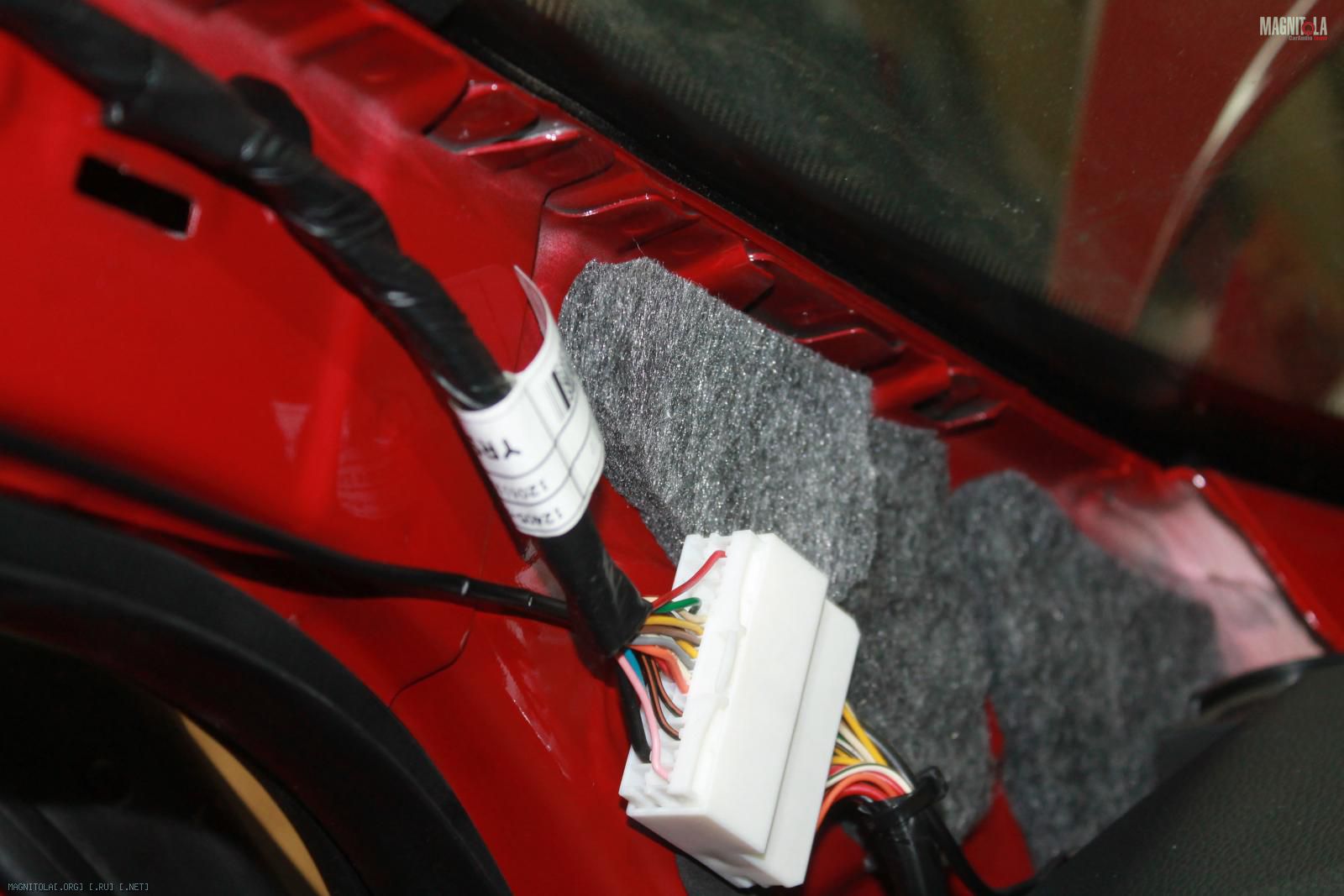

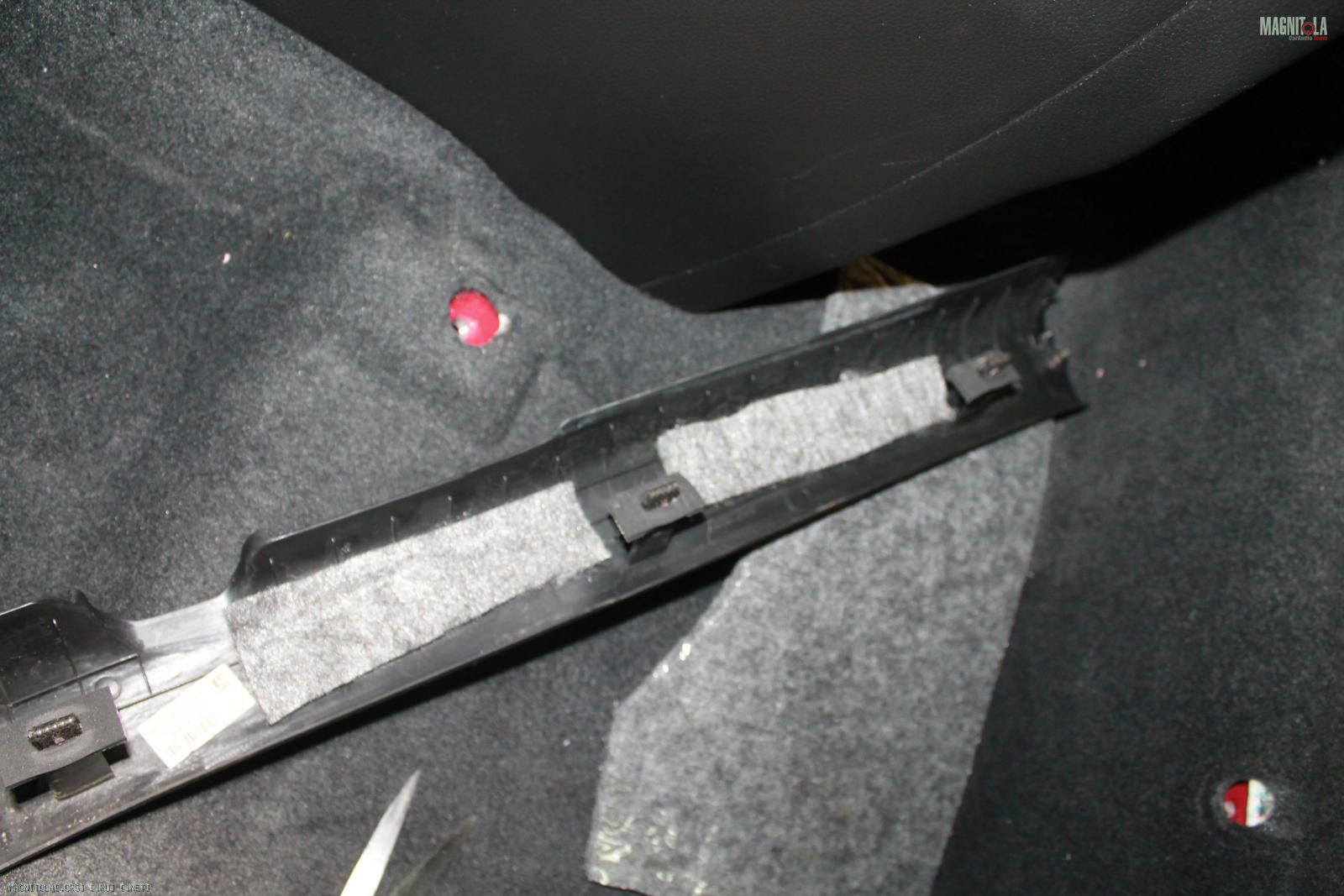

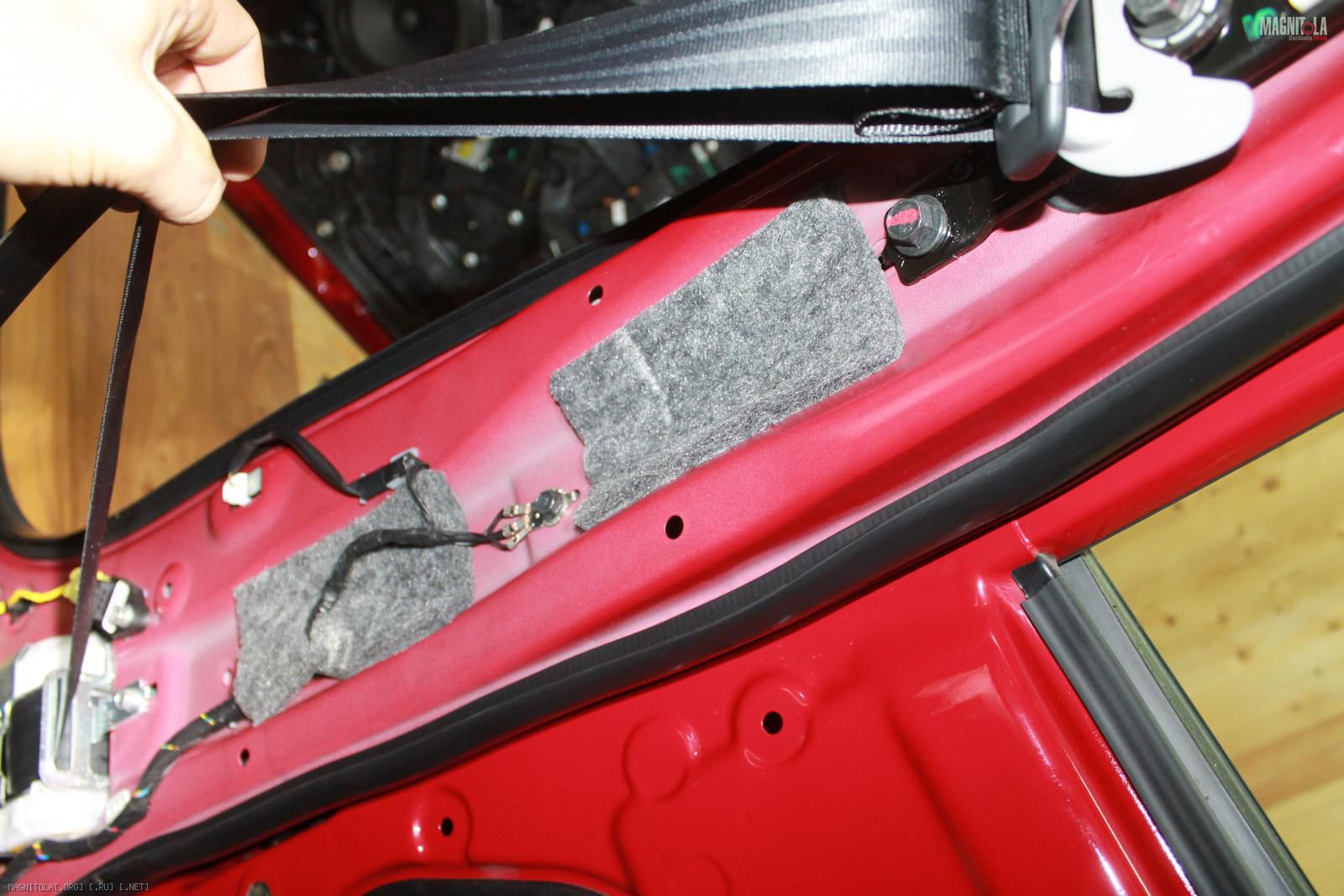

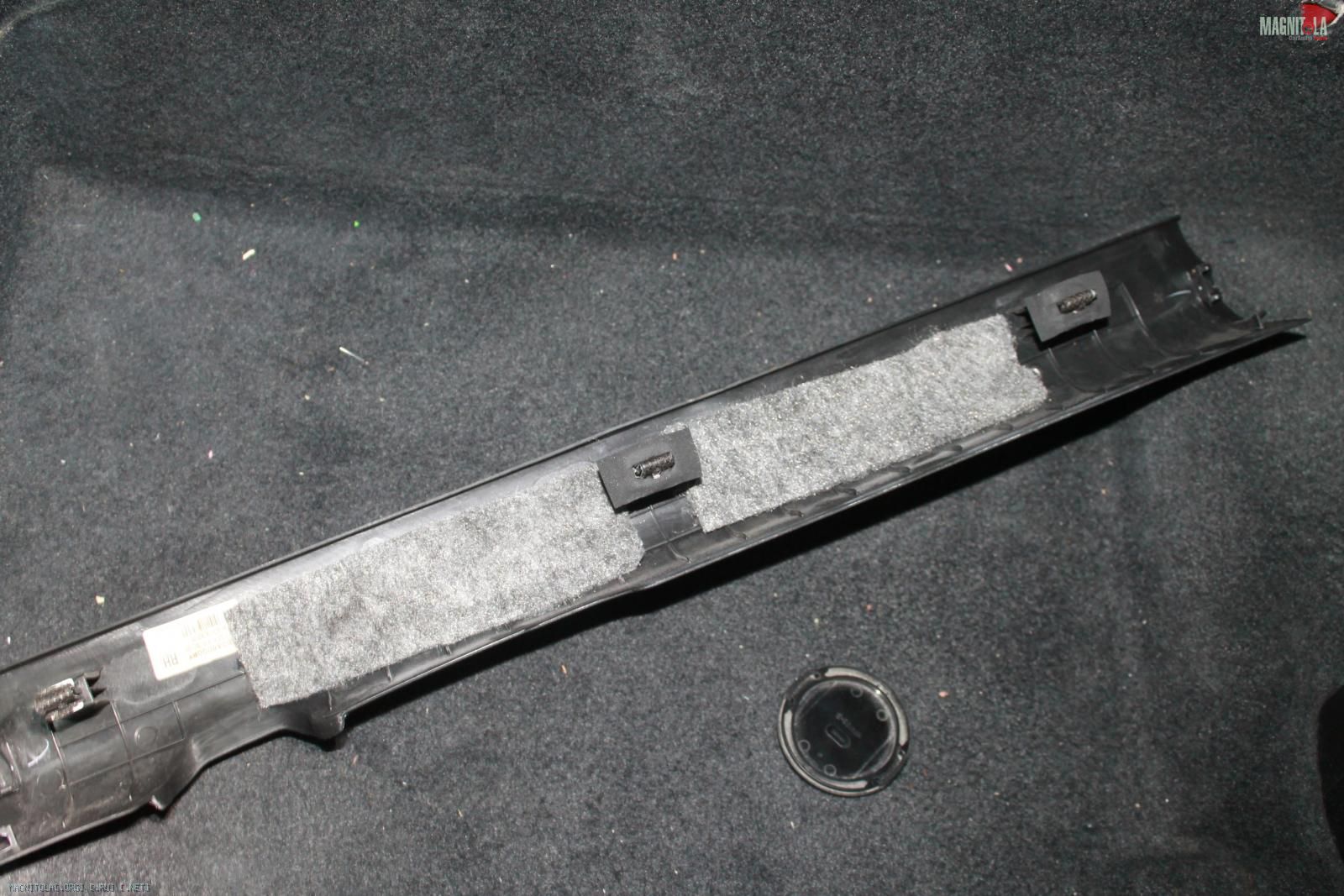

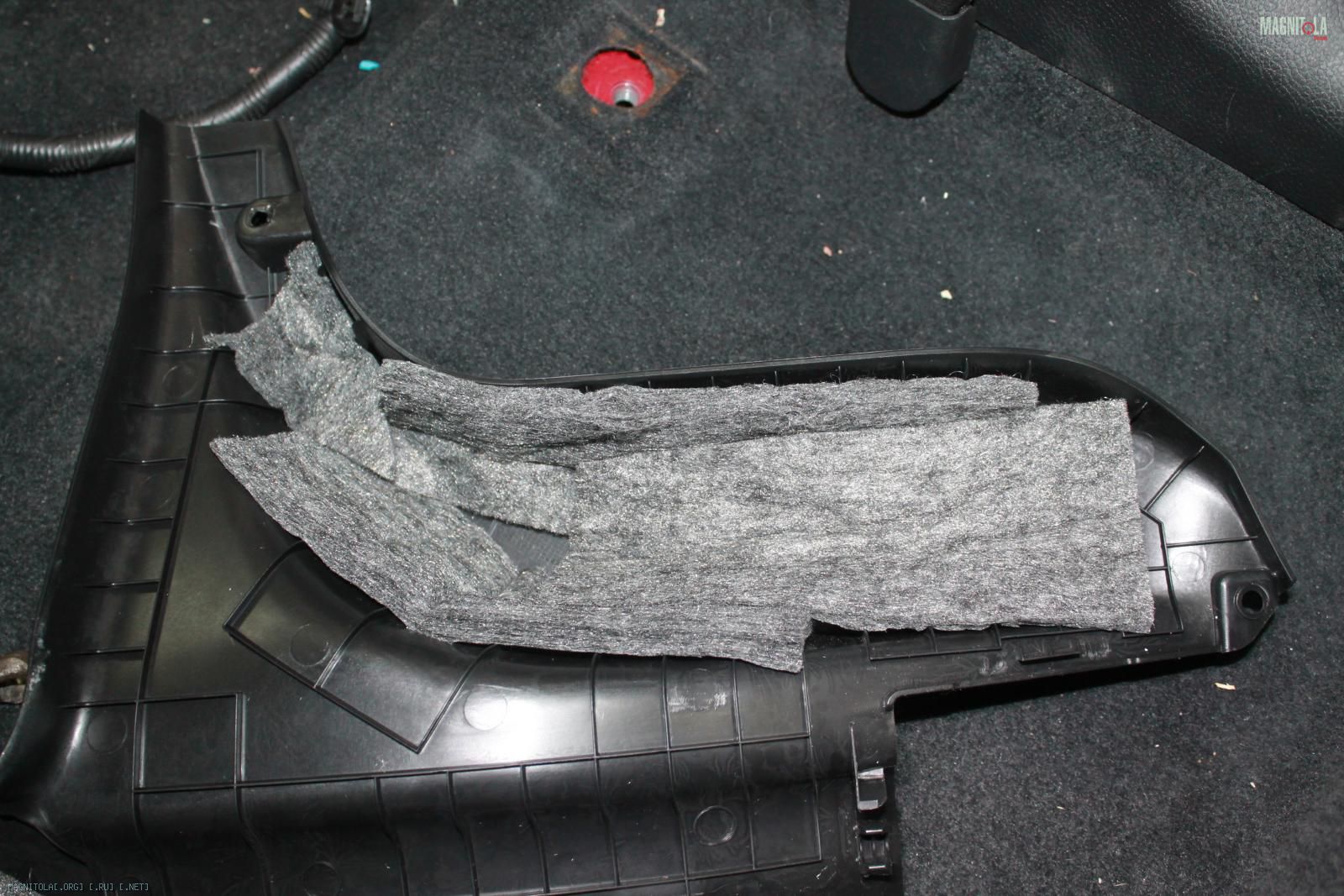

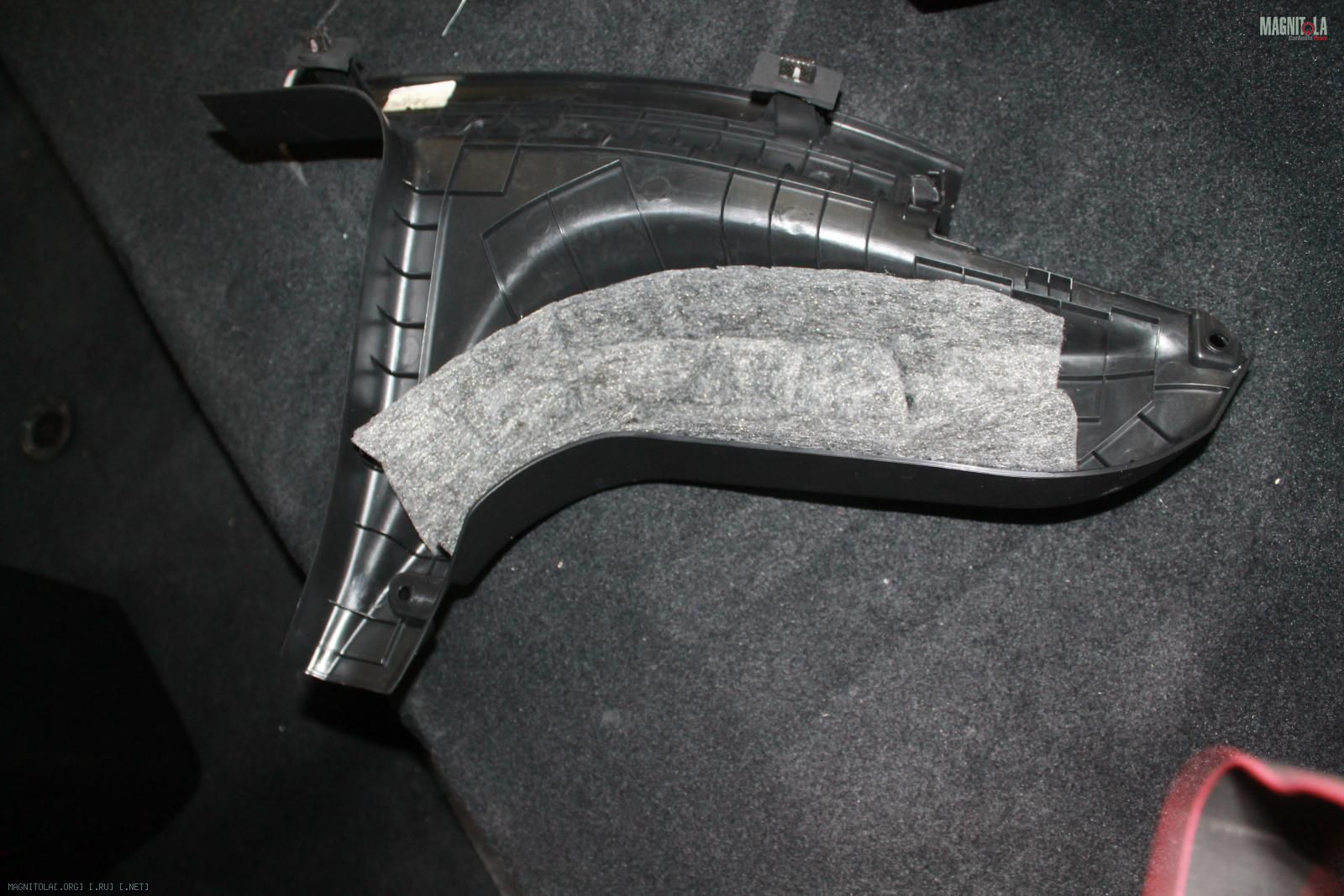

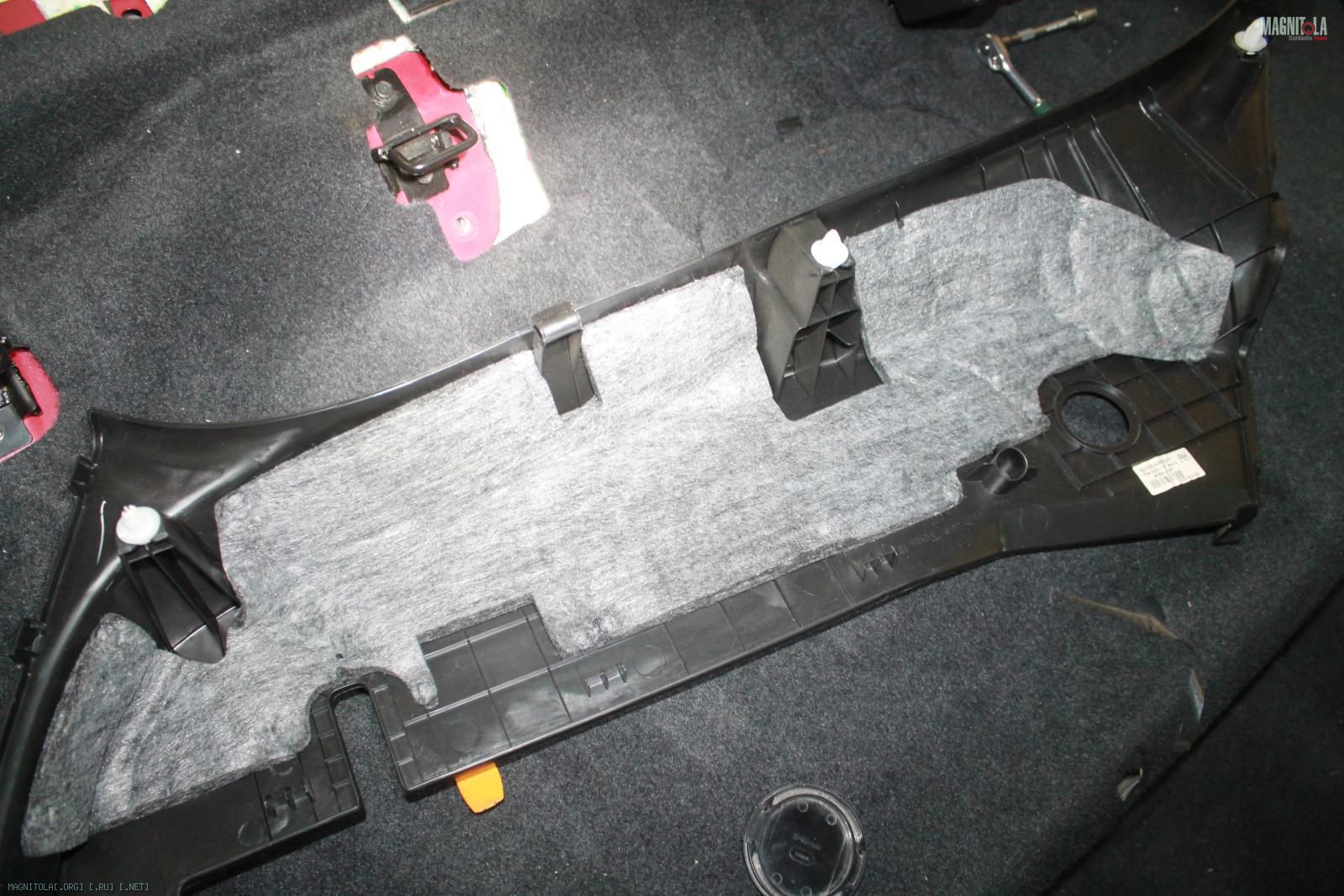

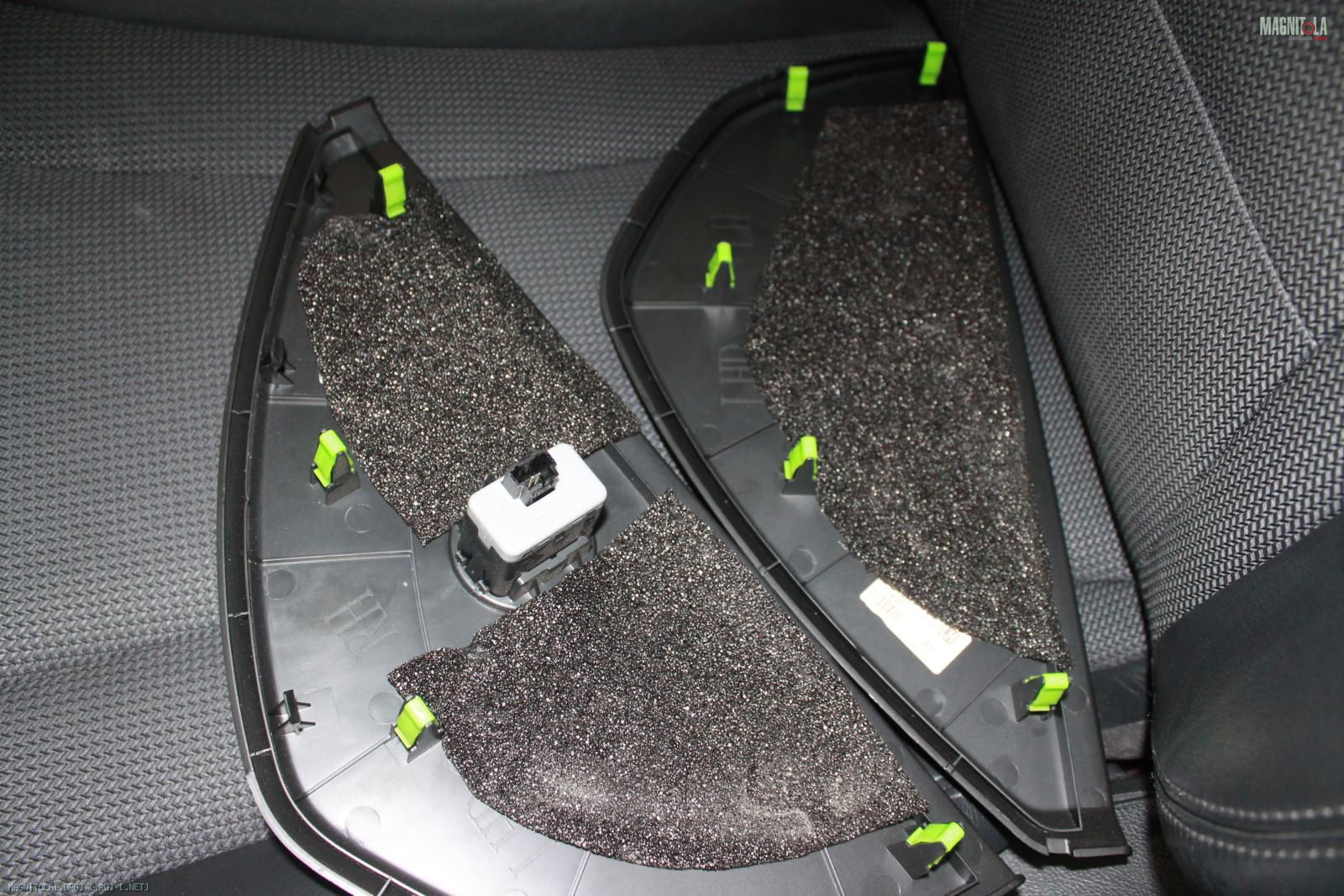

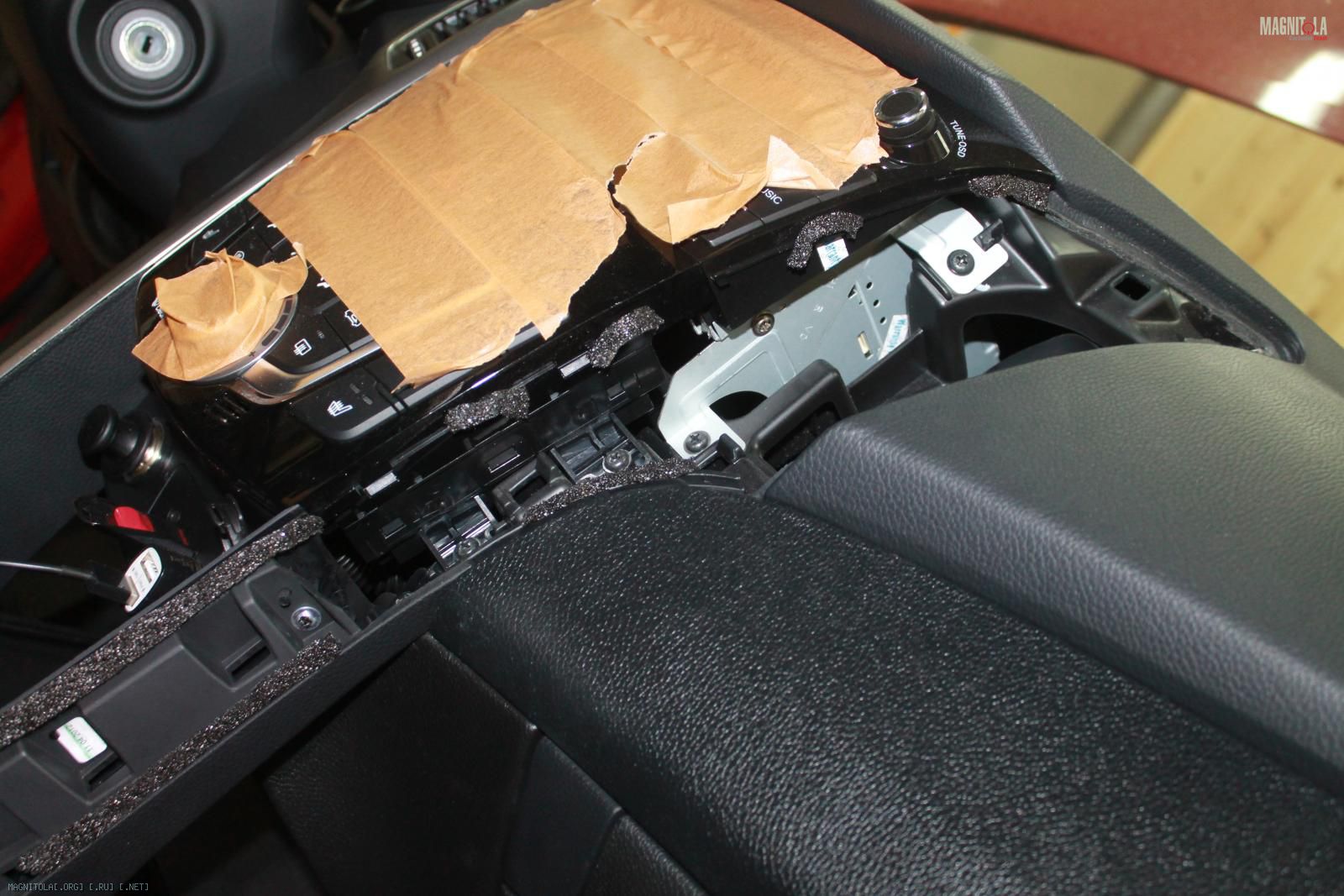

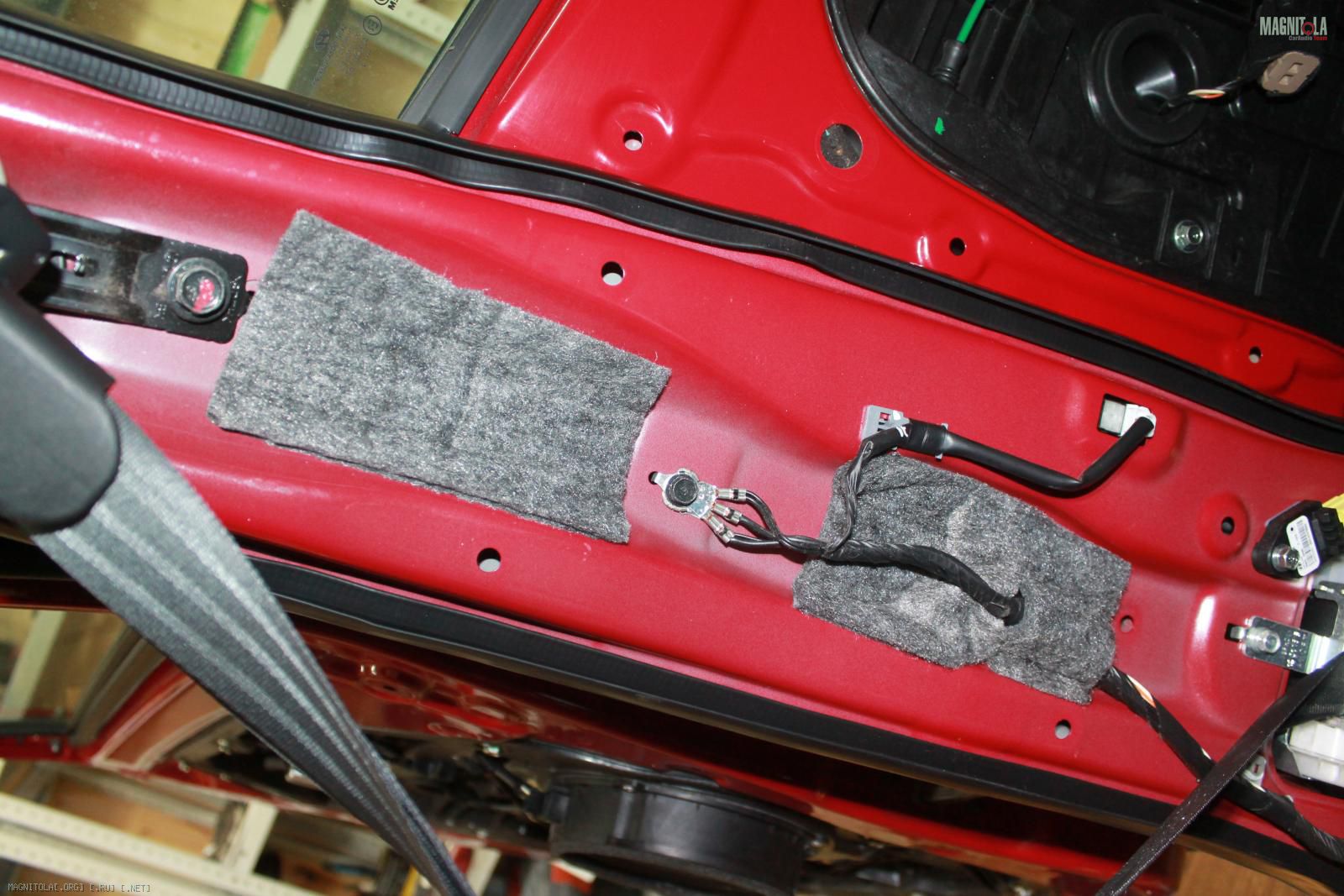

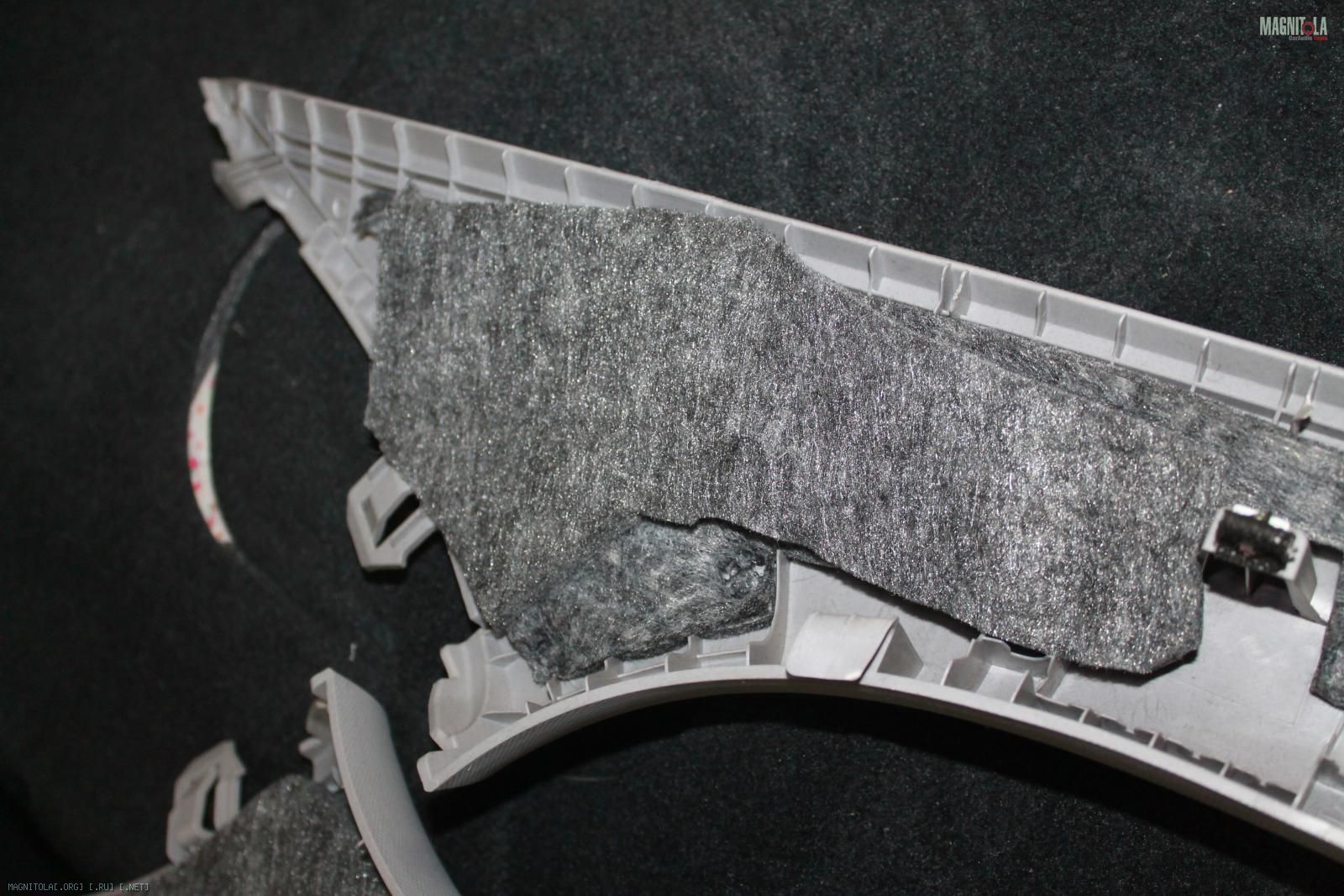

Обрабатываем войлоком все пластиковые детали, уплотняем все детали пластика битопластом при сборке
Вложение 1064286Вложение 1064288Вложение 1064290Вложение 1064292Вложение 1064294Вложение 1064296Вложение 1064298Вложение 1064300Вложение 1064302Вложение 1064304Вложение 1064306Вложение 1064308Вложение 1064310Вложение 1064312Вложение 1064314

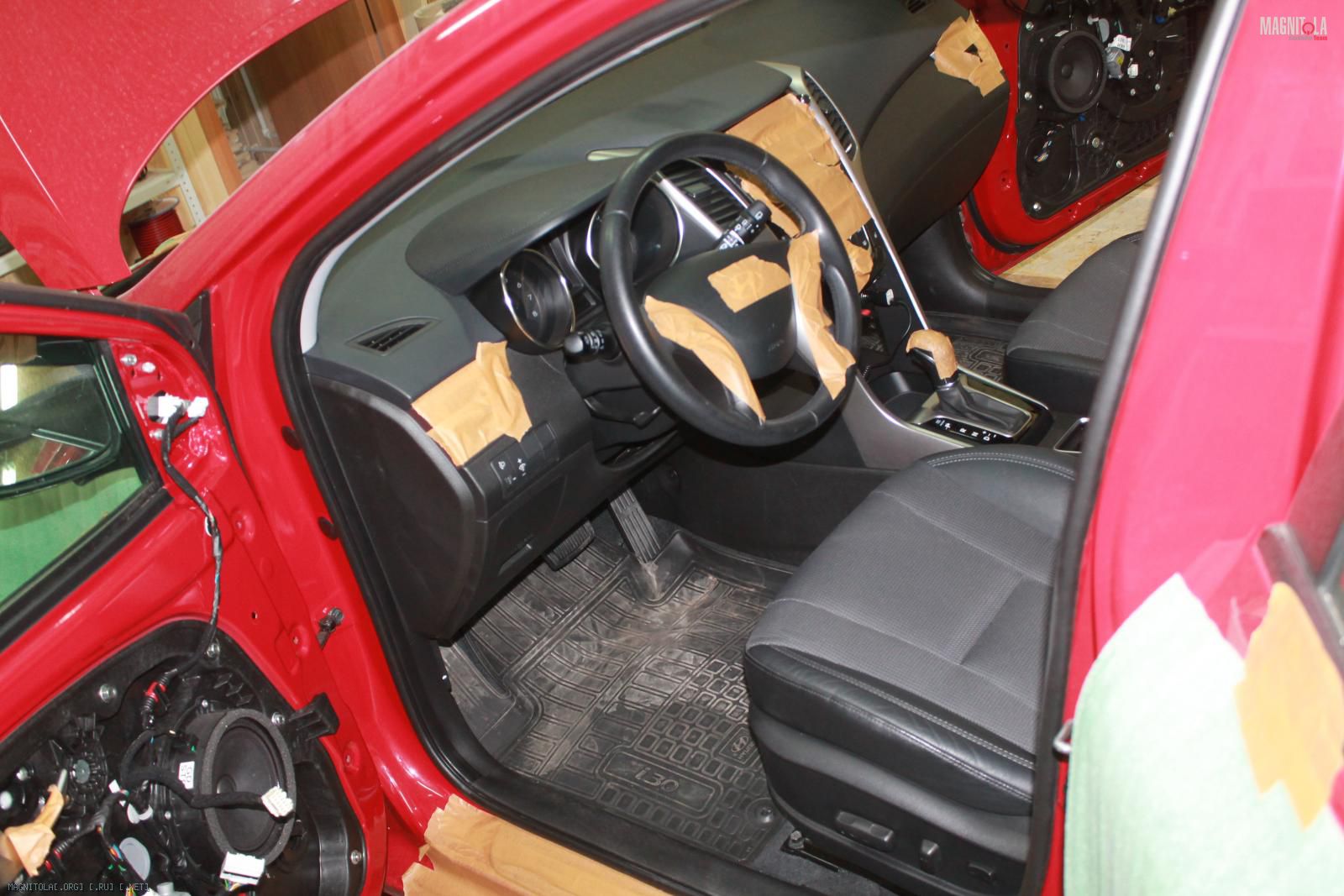

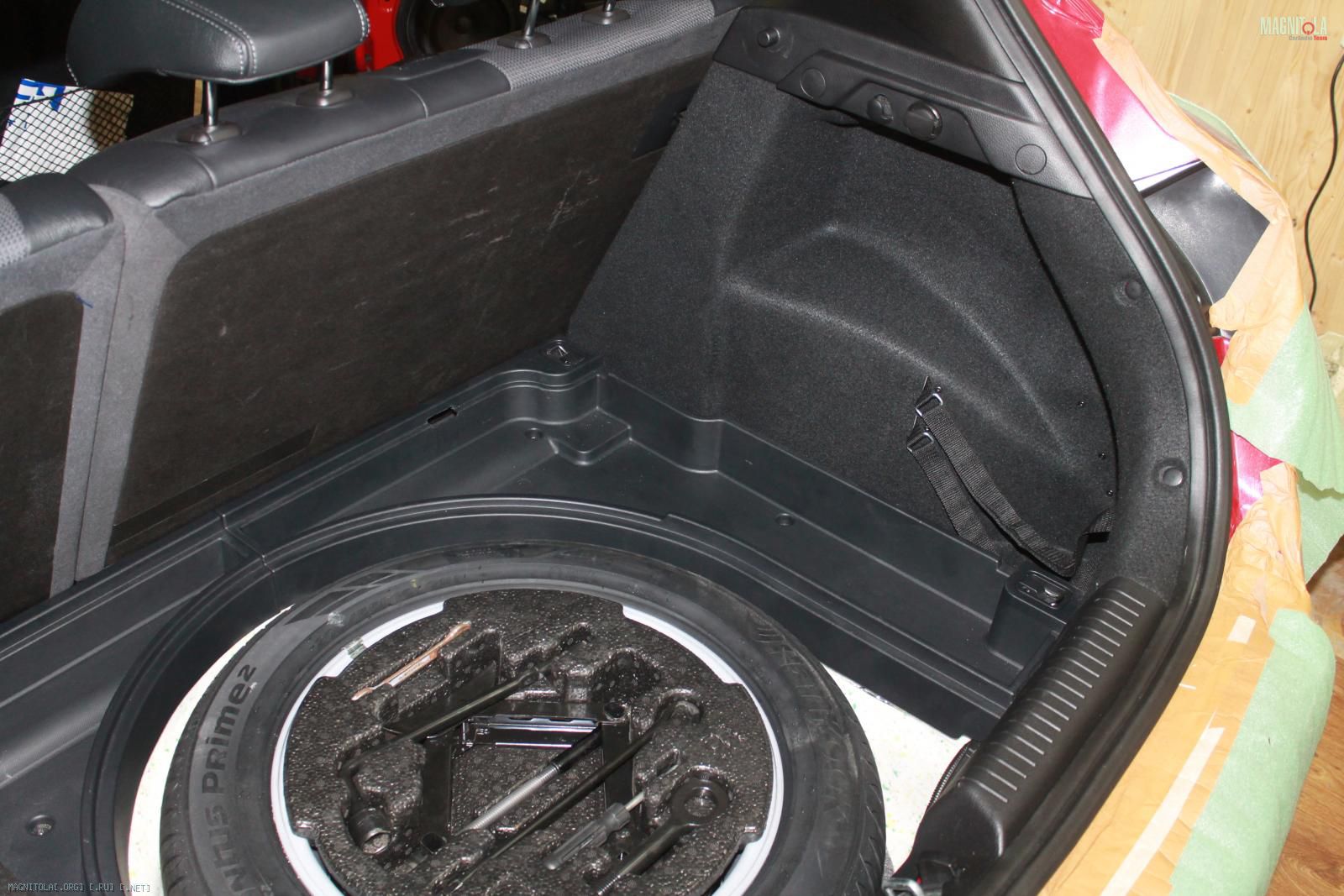

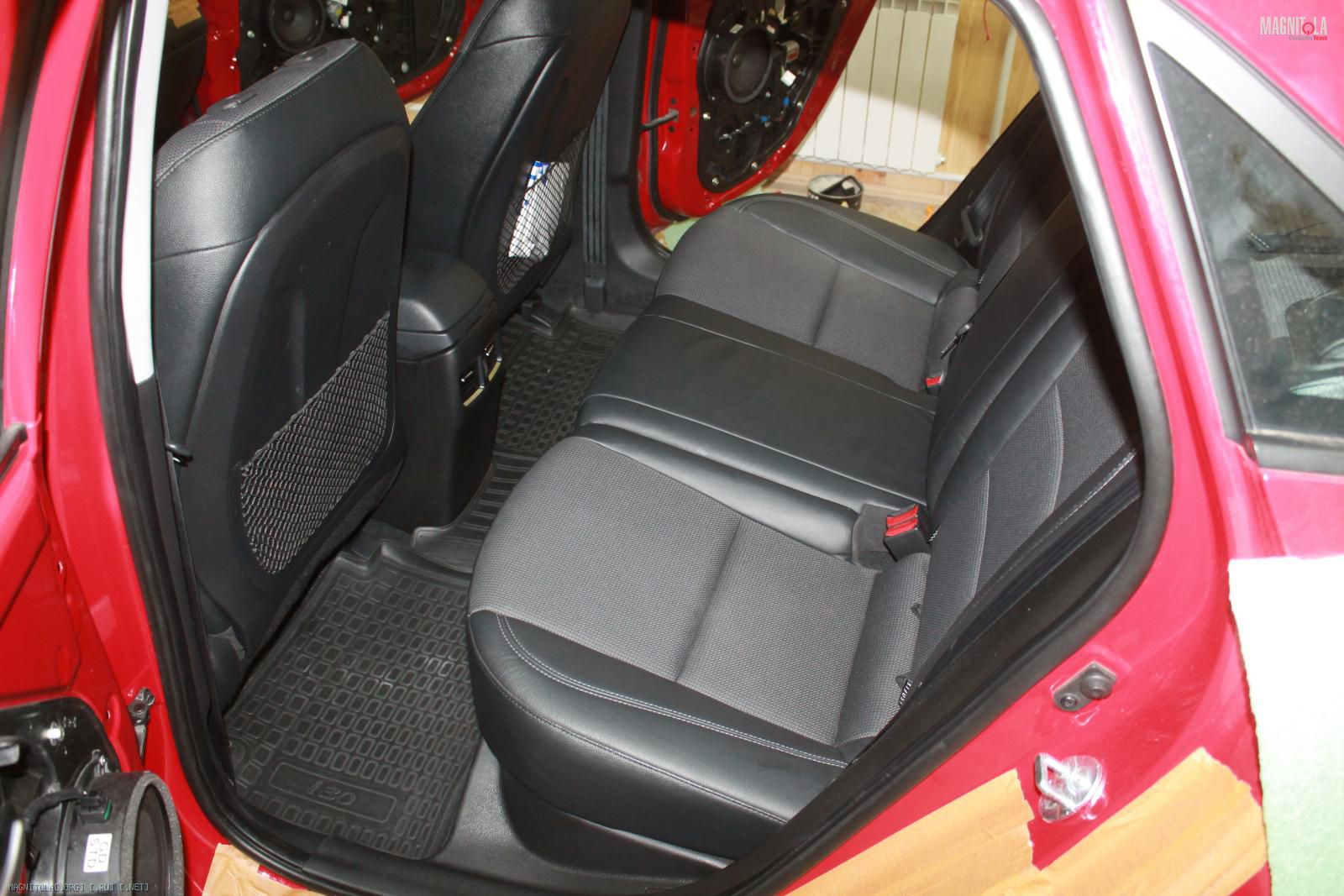

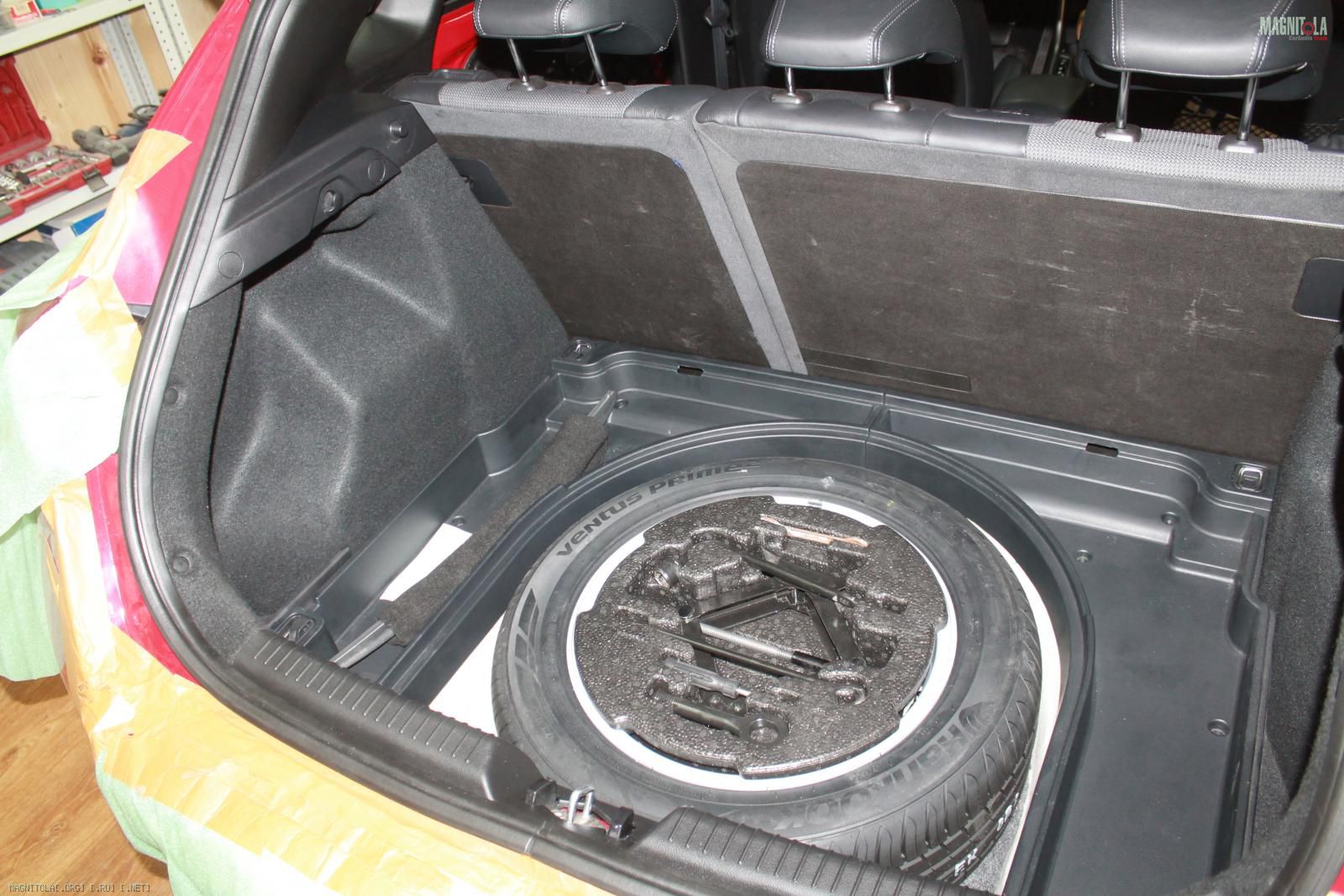

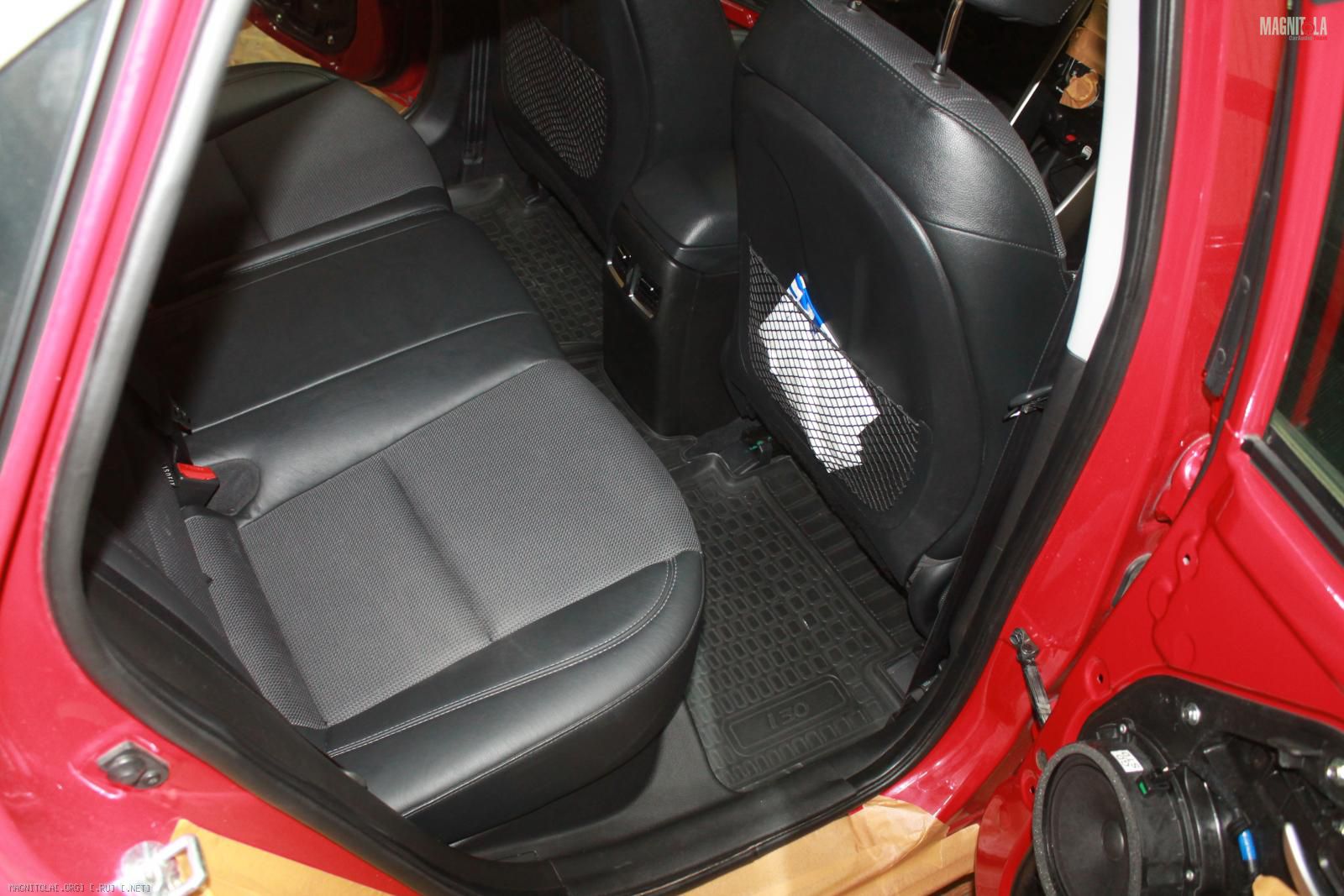

Собрали салон...
Вложение 1064316Вложение 1064318Вложение 1064320Вложение 1064322Вложение 1064324Вложение 1064326Вложение 1064328Вложение 1064330

Кроме крыши. войлок какой толщины?

Цитата:

---

Сообщение от dyno

Кроме крыши. войлок какой толщины?

---

10 мм

Hyundai i30

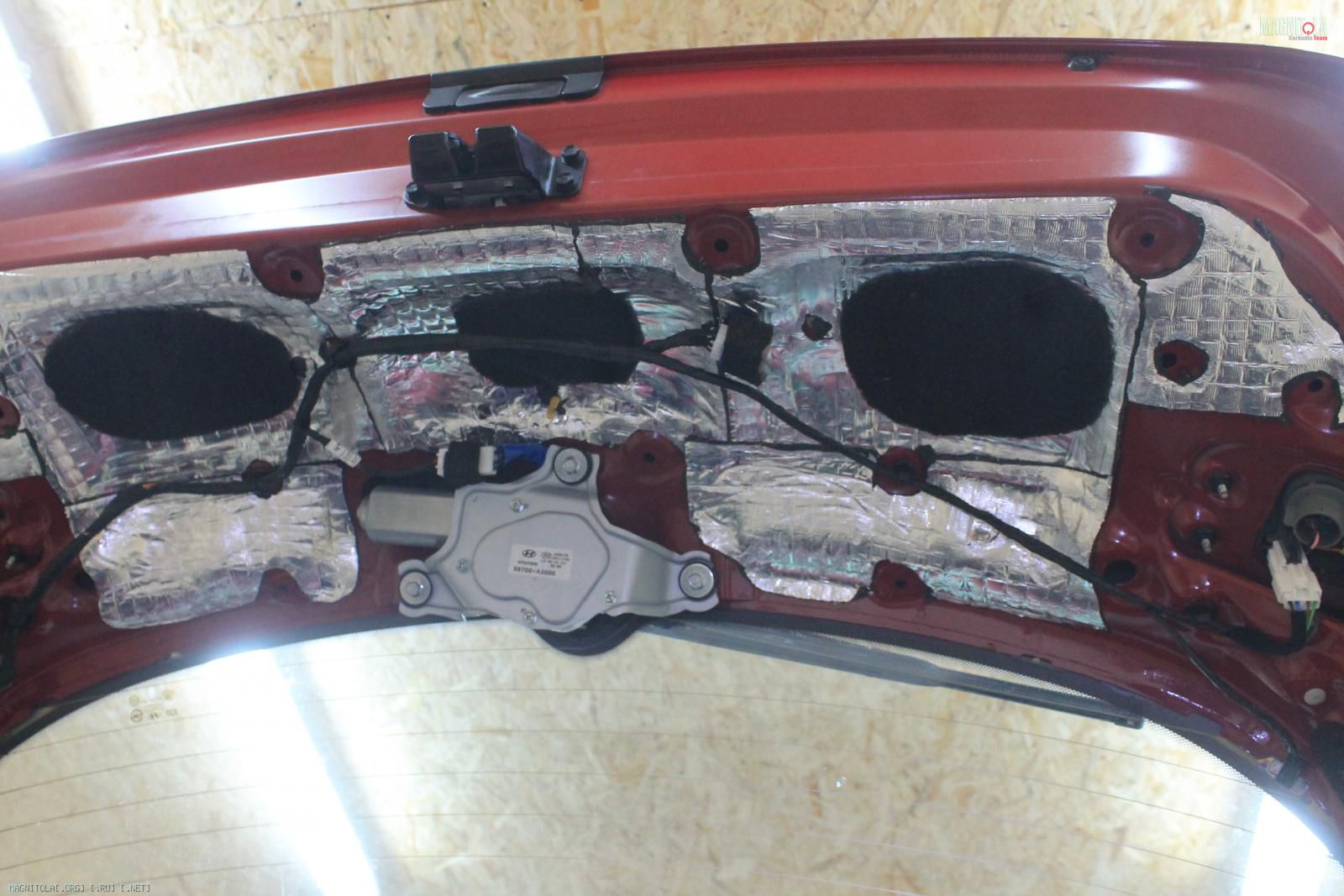

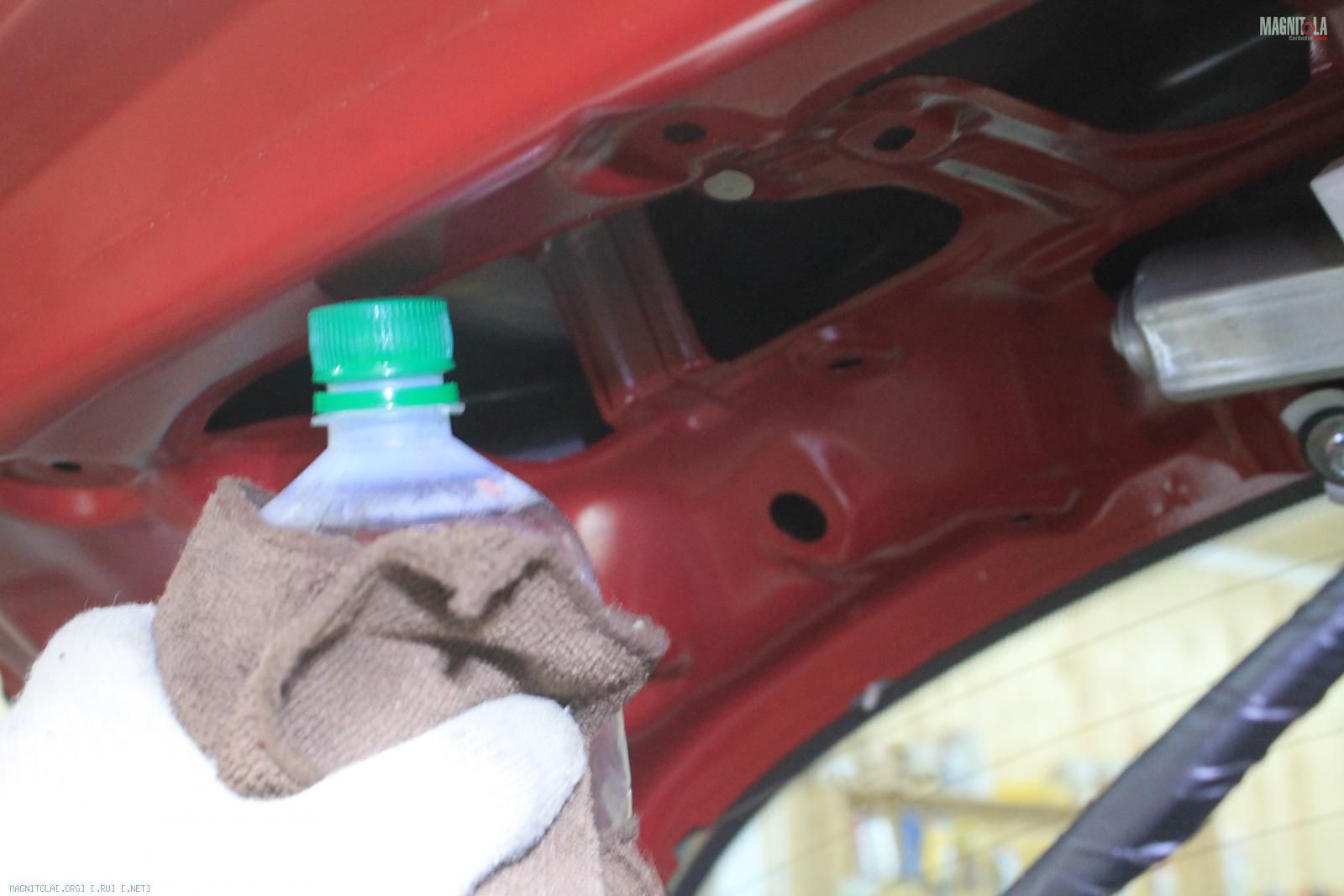

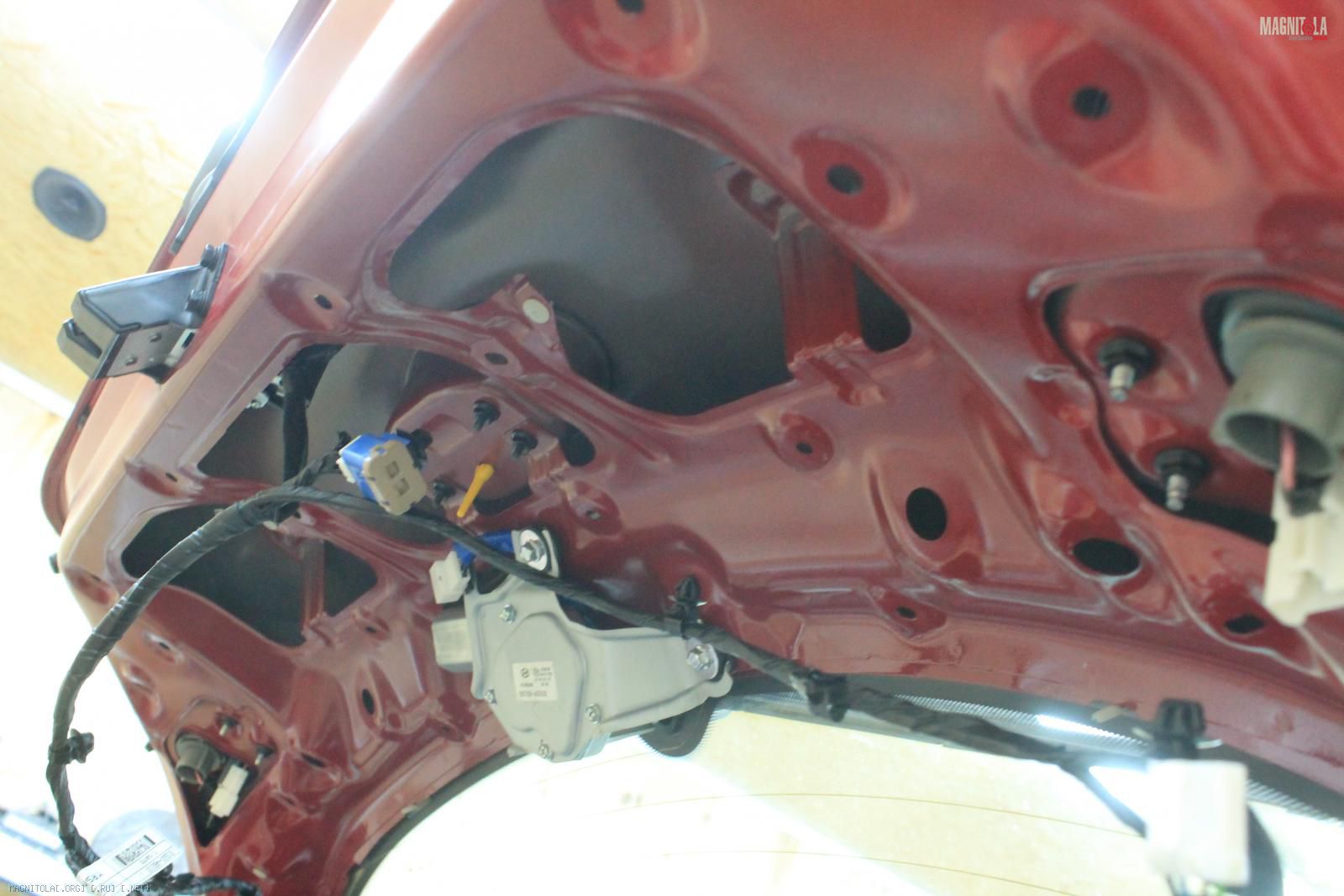

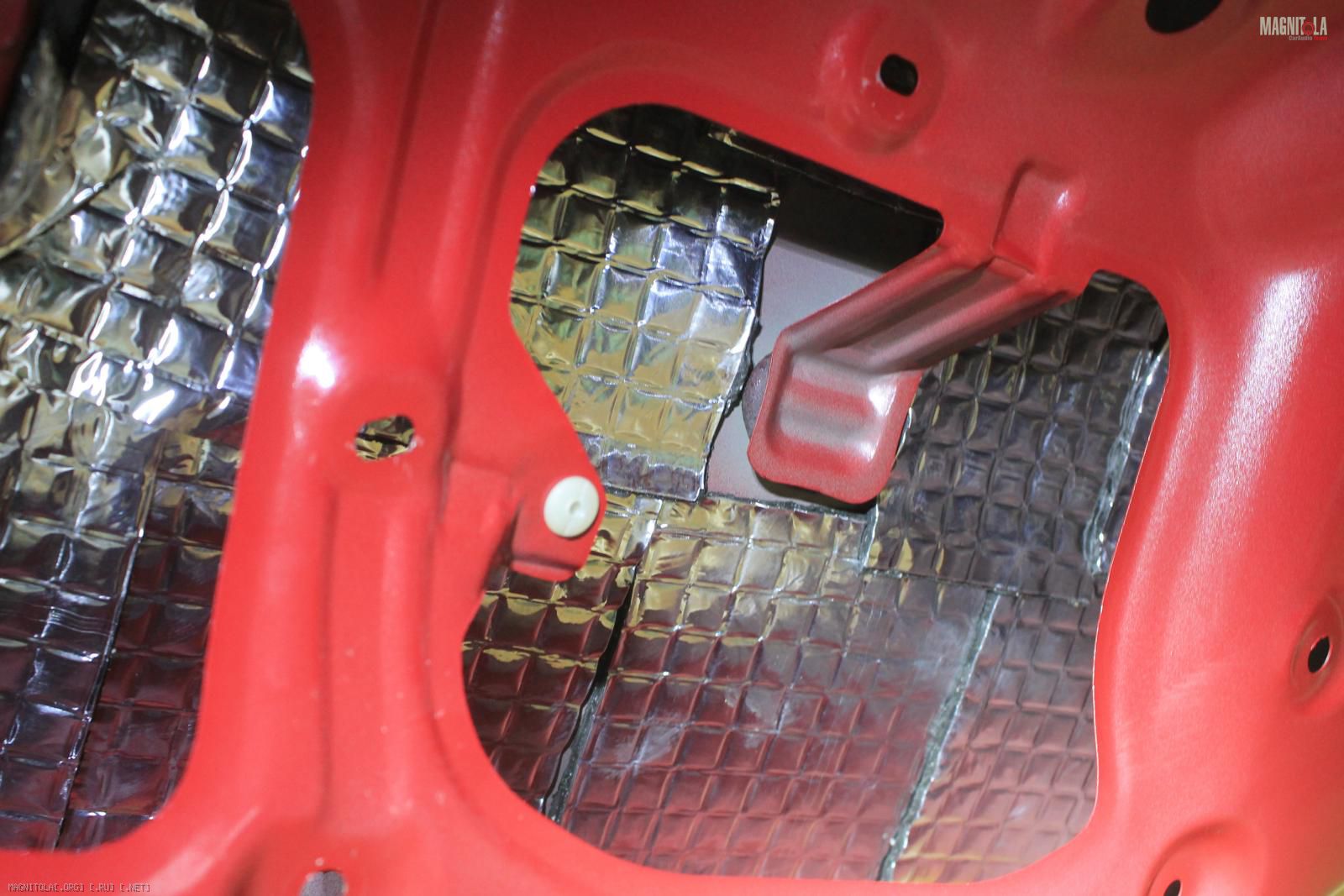

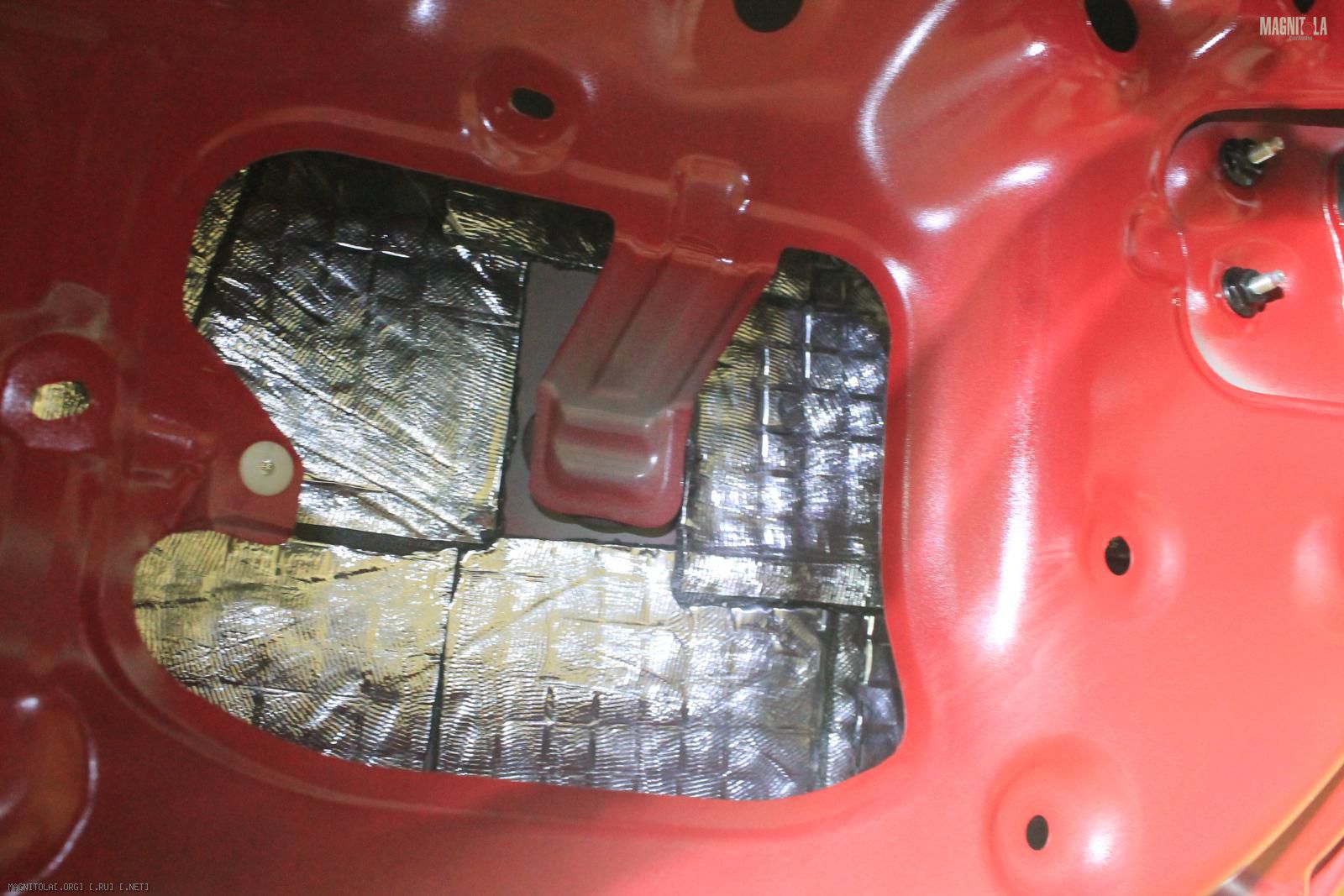

Крышка багажника...

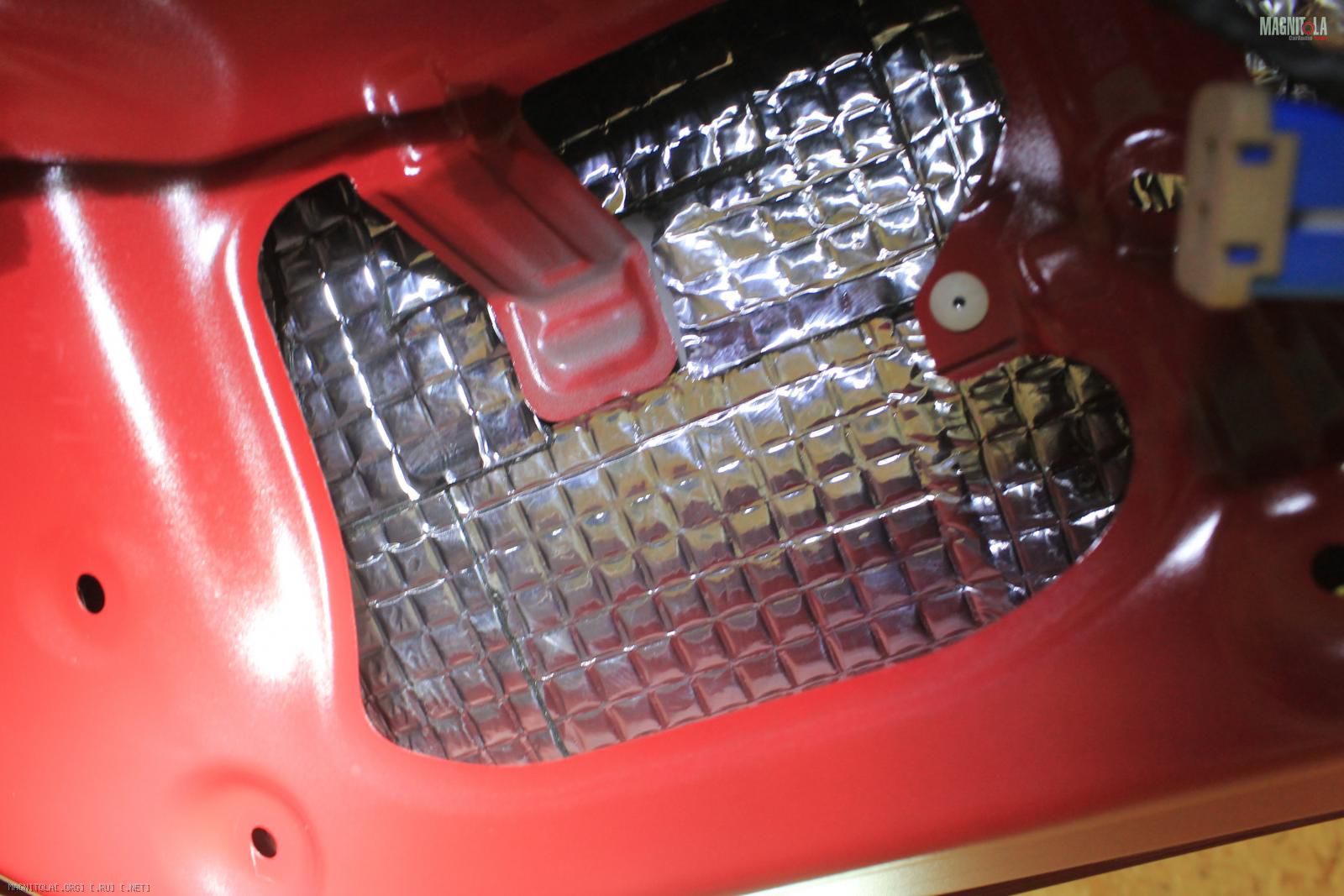

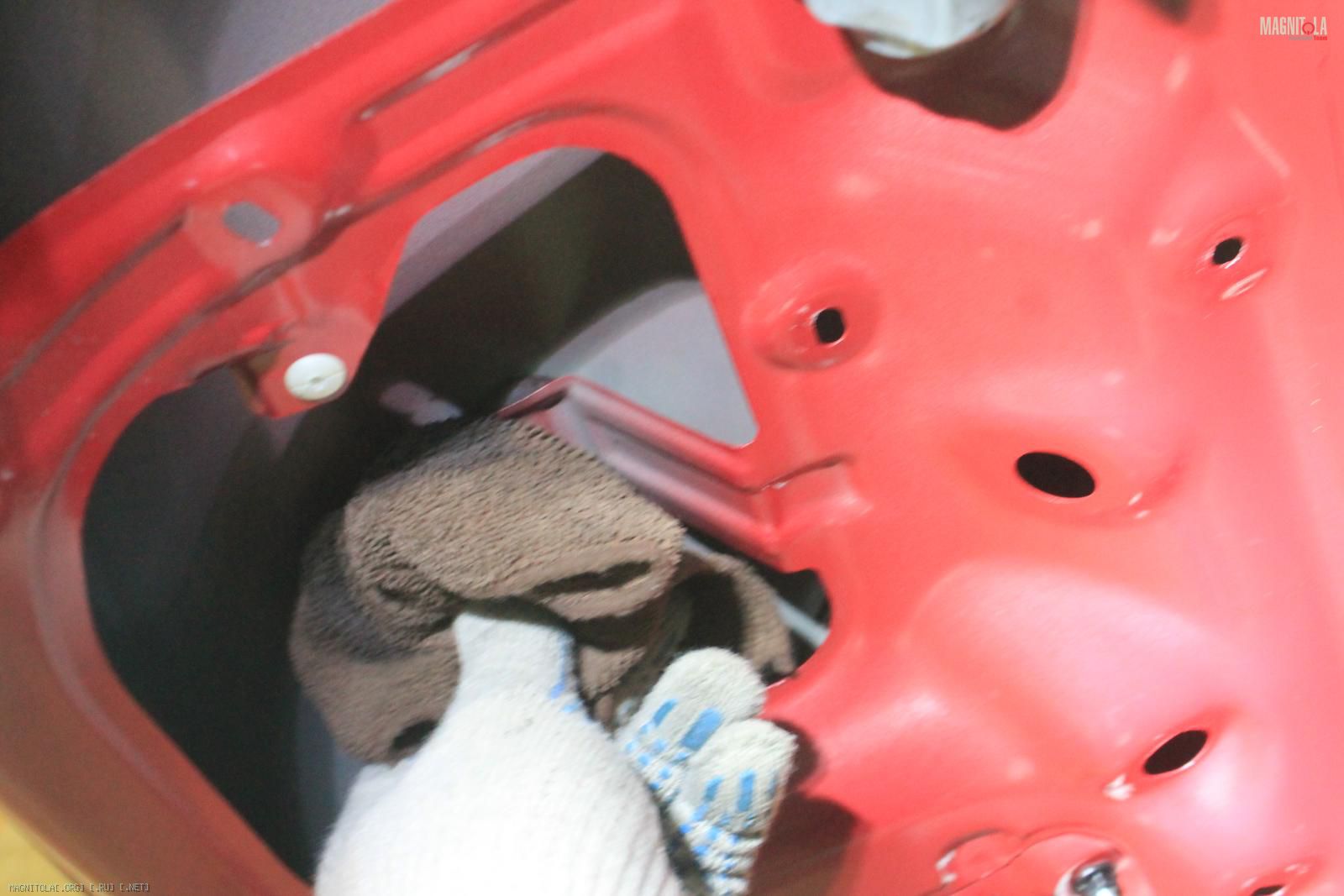

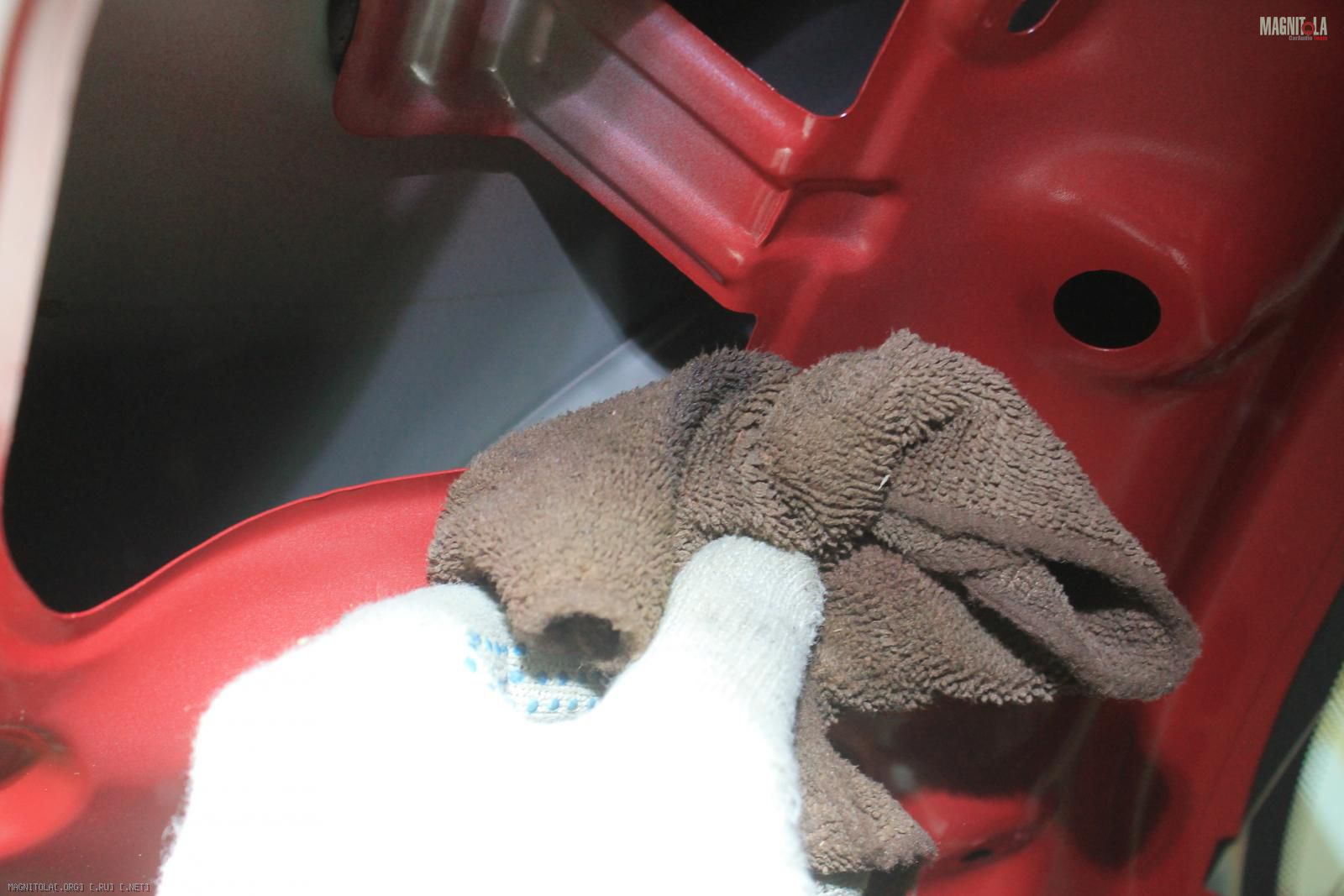

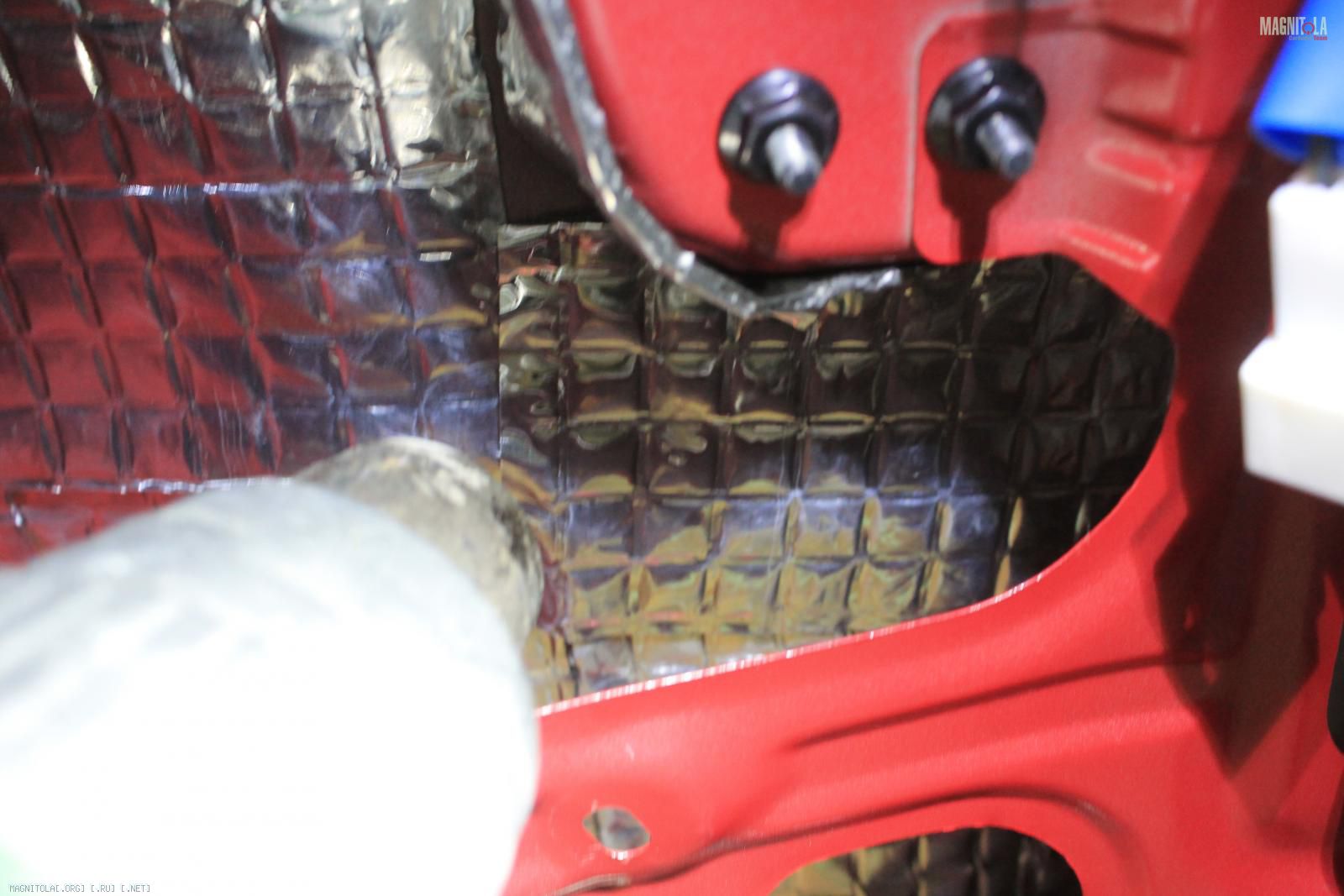

Очищаем, наклеиваем вибру, греем, прикатываем...

Вложение 1064690Вложение 1064692Вложение 1064696Вложение 1064698Вложение 1064700Вложение 1064702Вложение 1064704Вложение 1064706Вложение 1064708Вложение 1064710Вложение 1064712Вложение 1064714

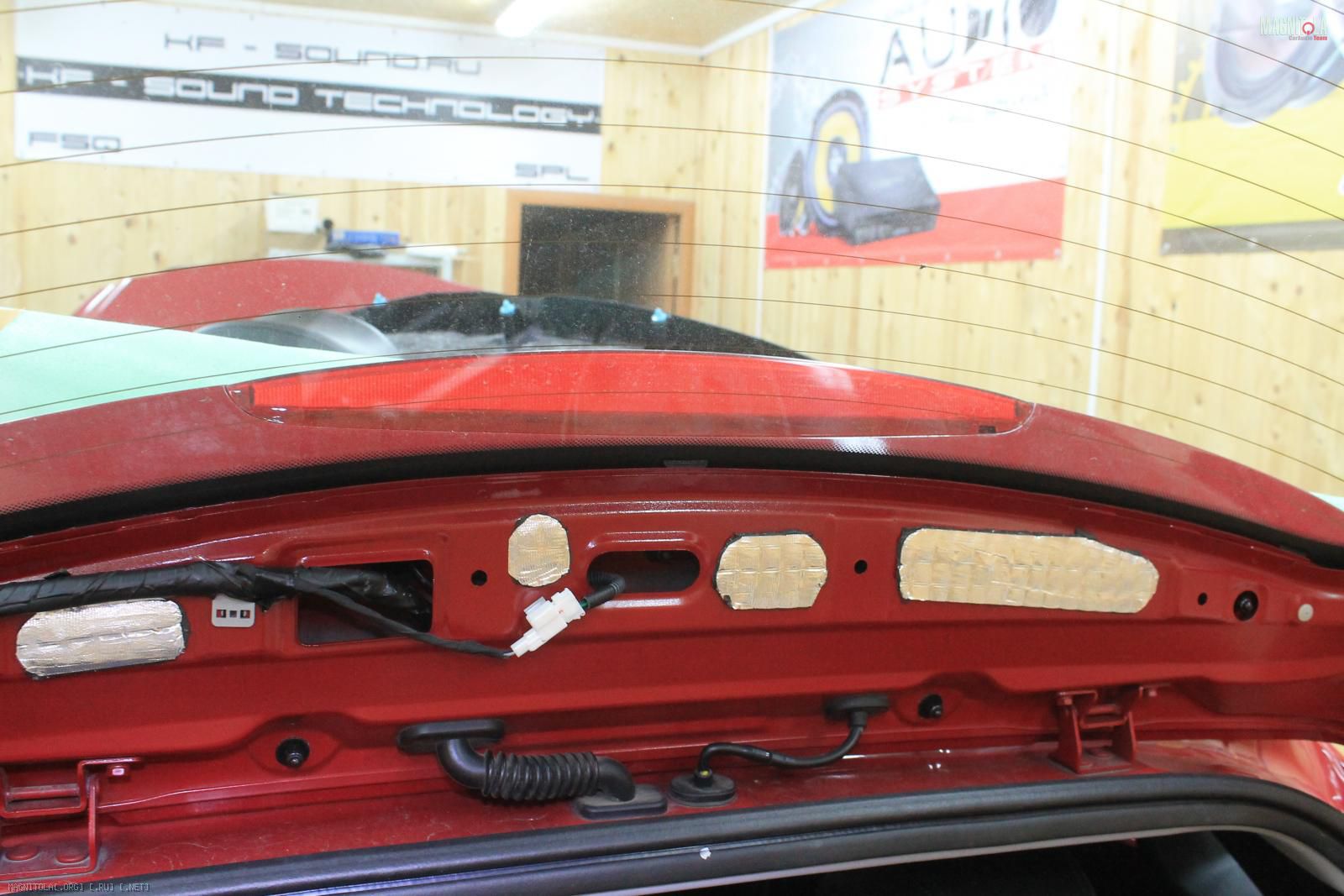

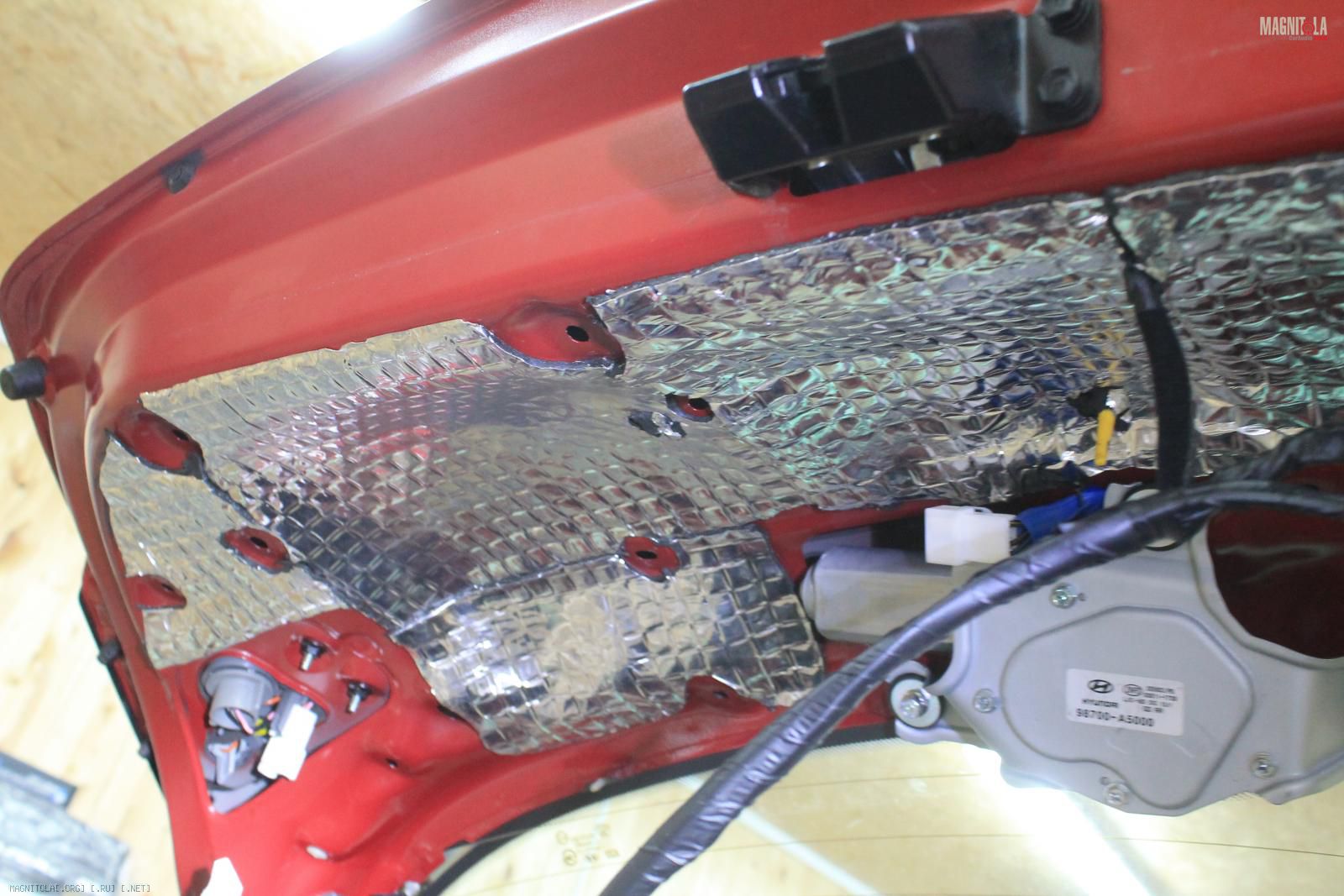

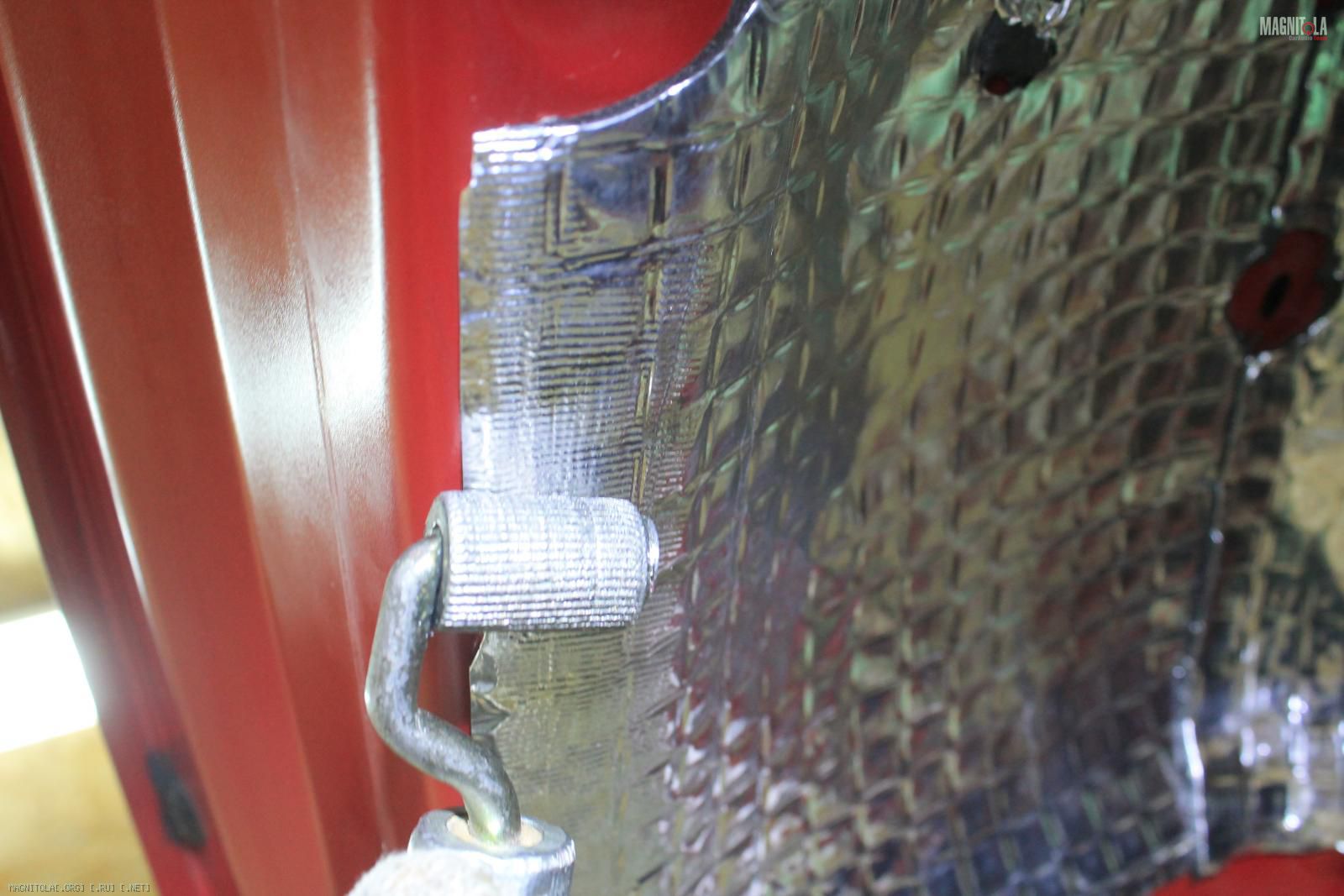

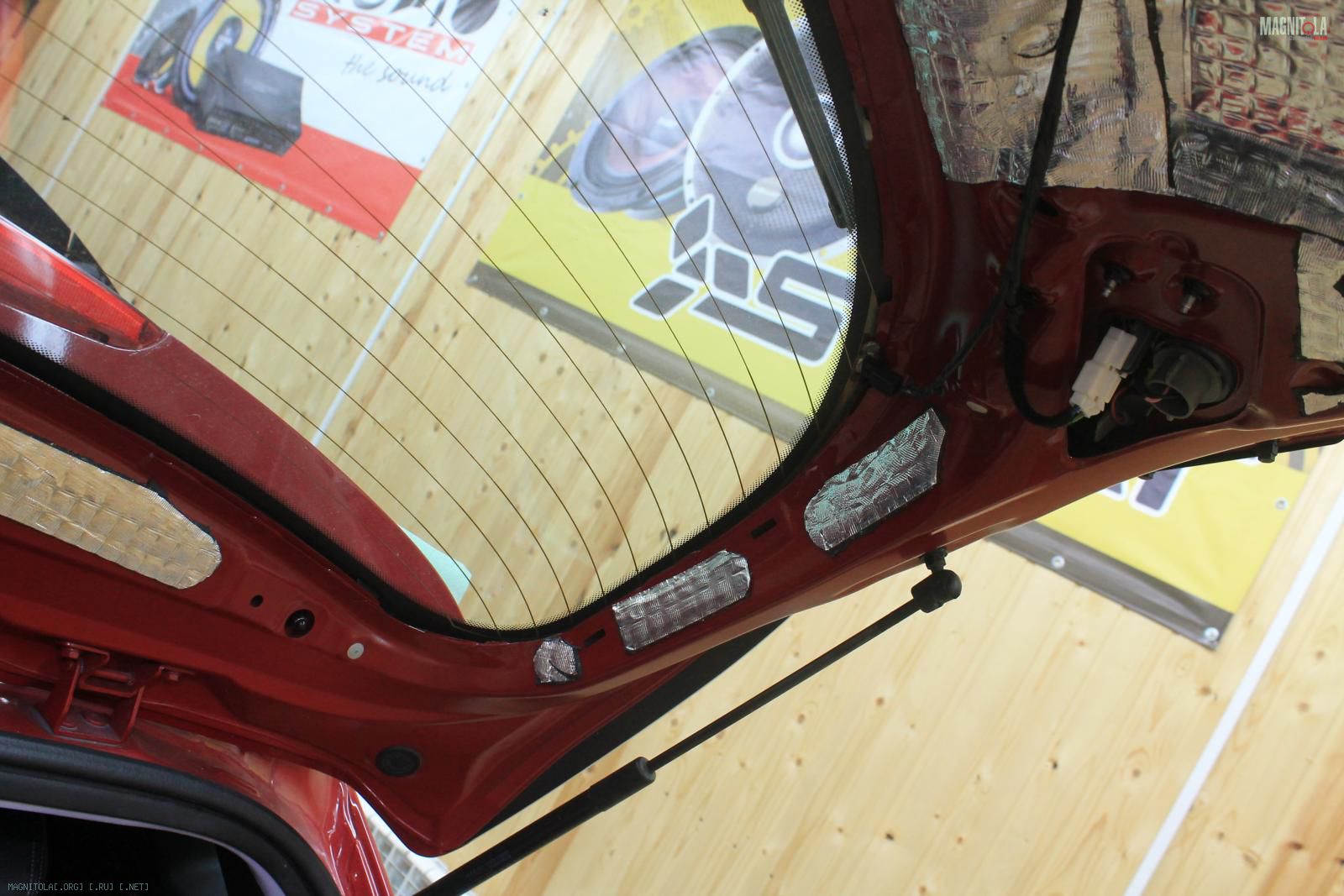

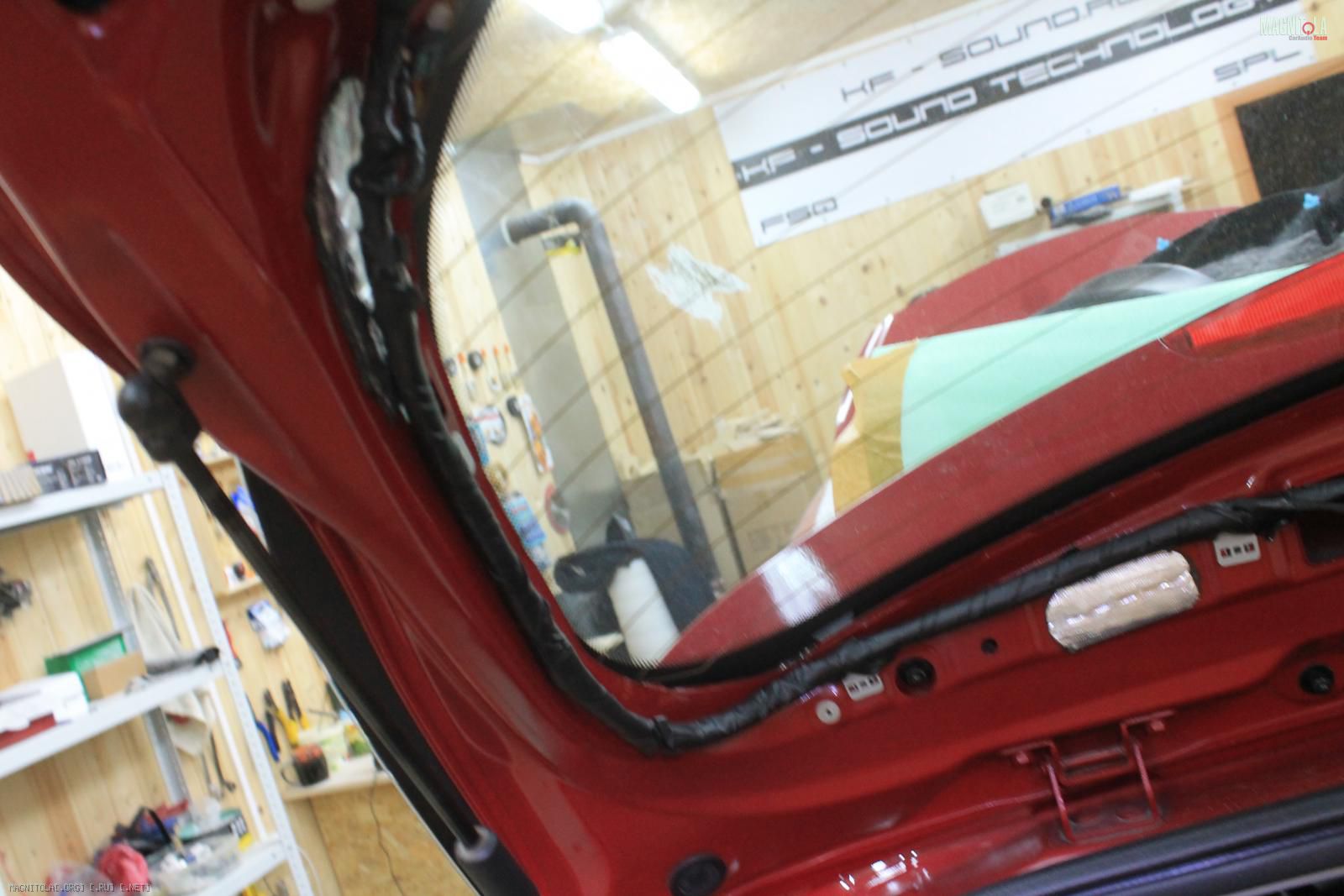

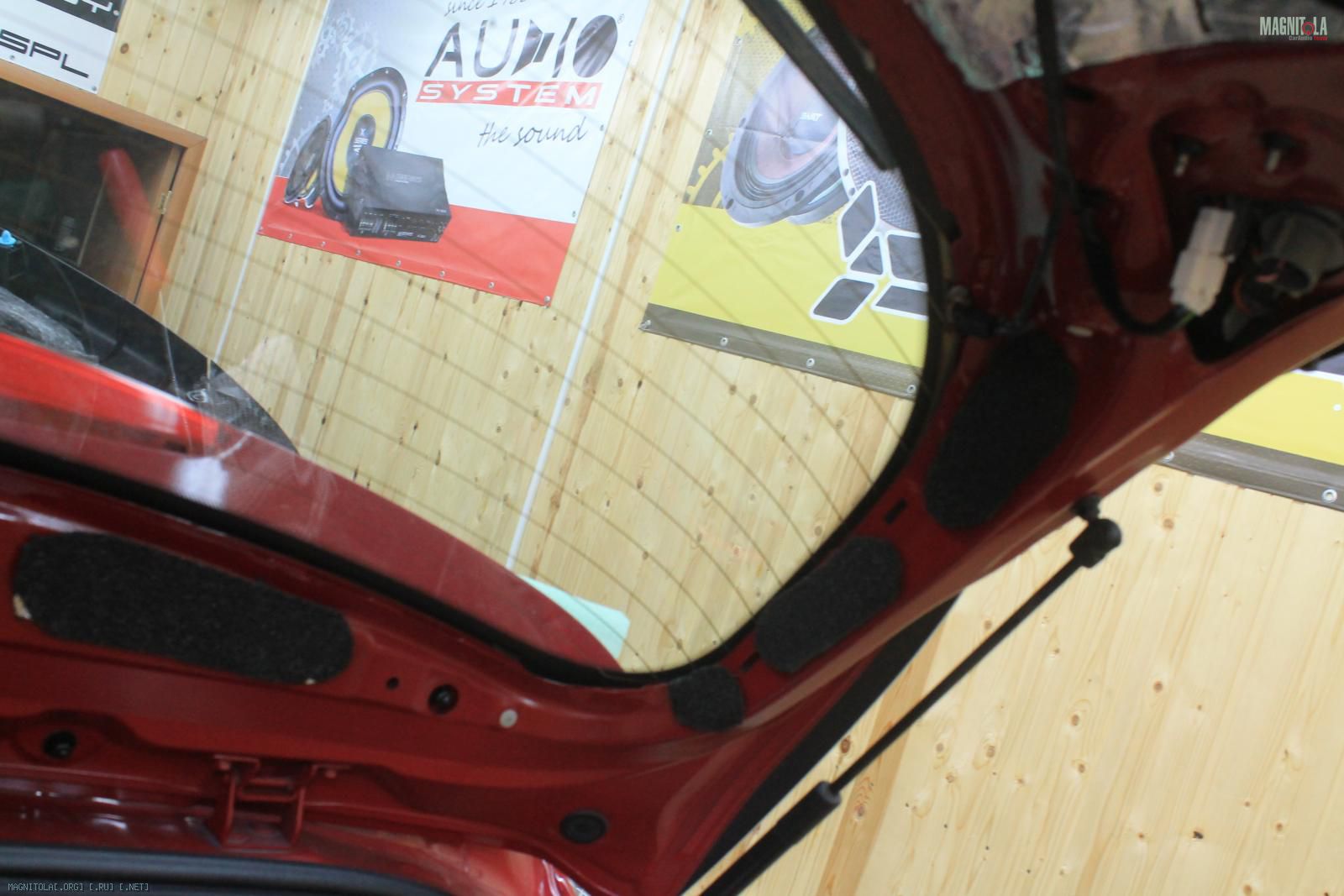

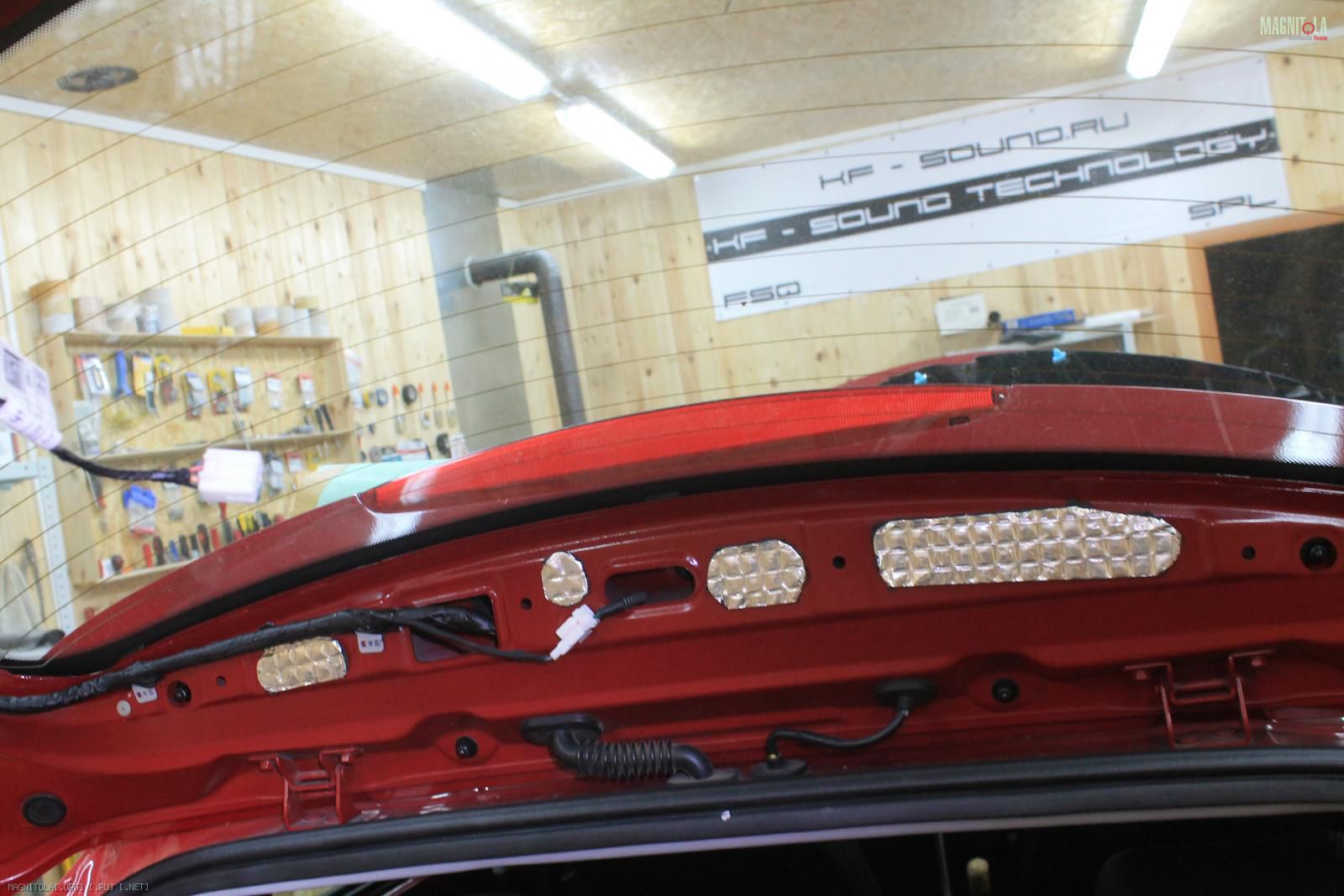

Внешняя сторона метала...
Вложение 1064718Вложение 1064720Вложение 1064722Вложение 1064724Вложение 1064726Вложение 1064728Вложение 1064730Вложение 1064732Вложение 1064734Вложение 1064738Вложение 1064740Вложение 1064742Вложение 1064744

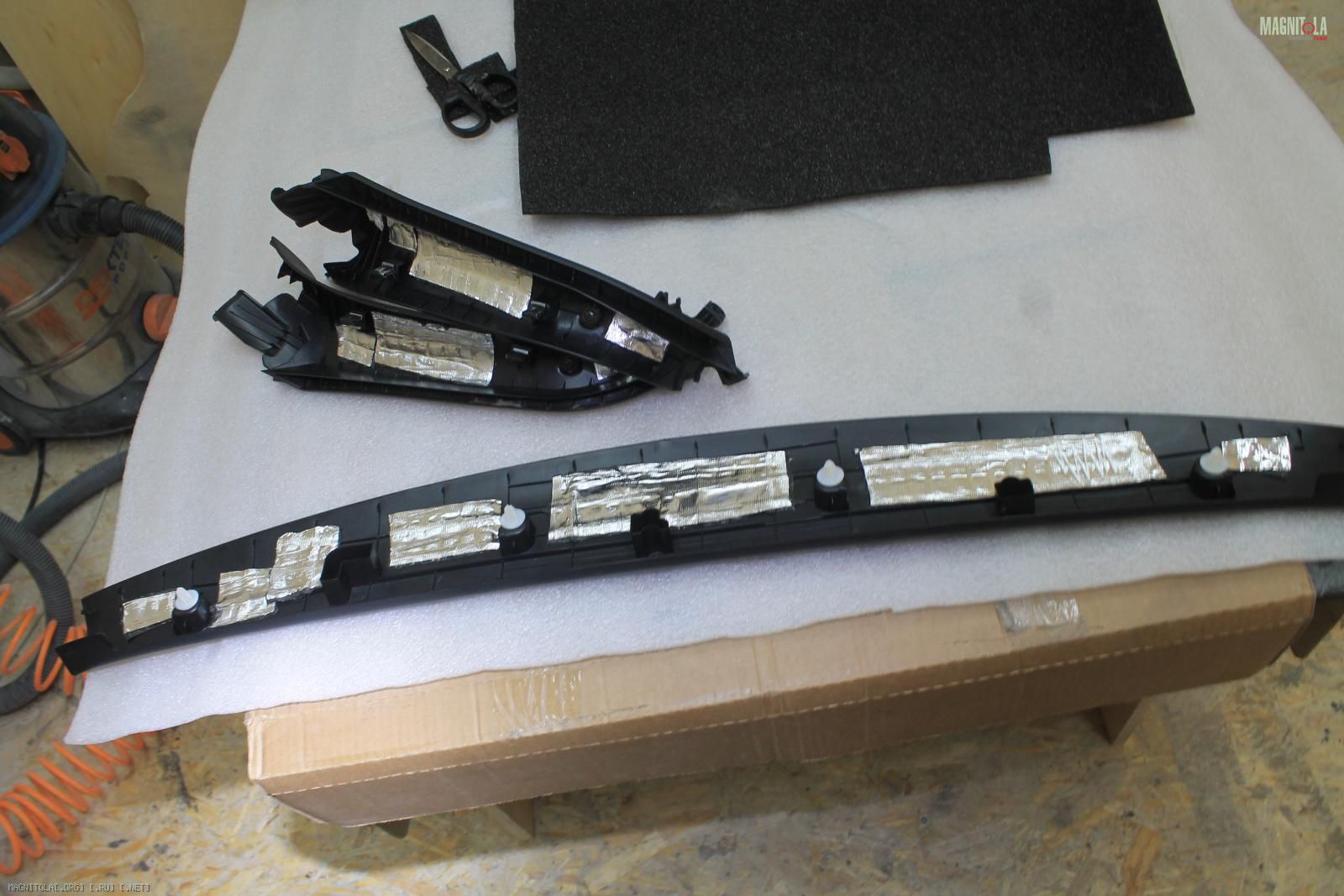

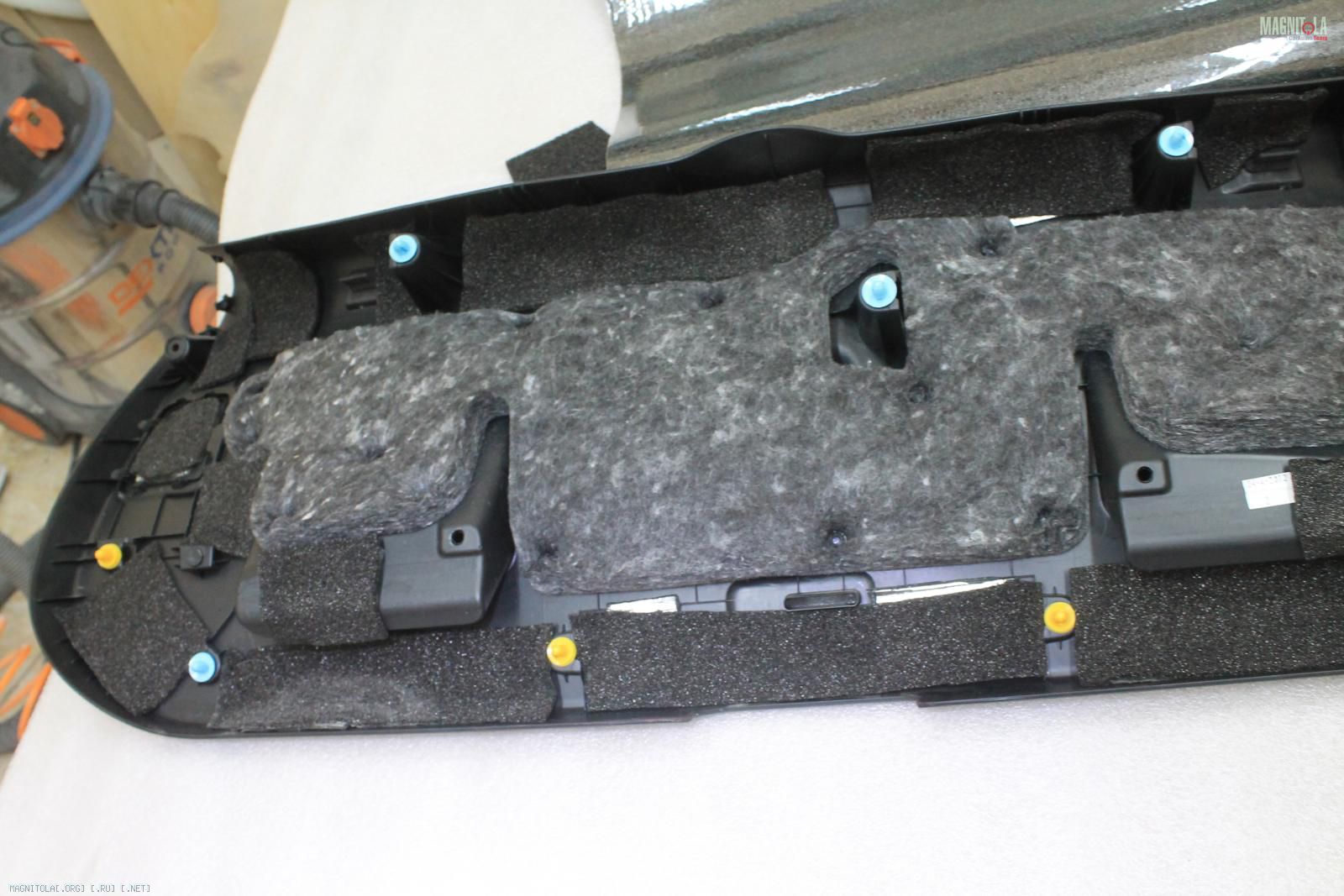

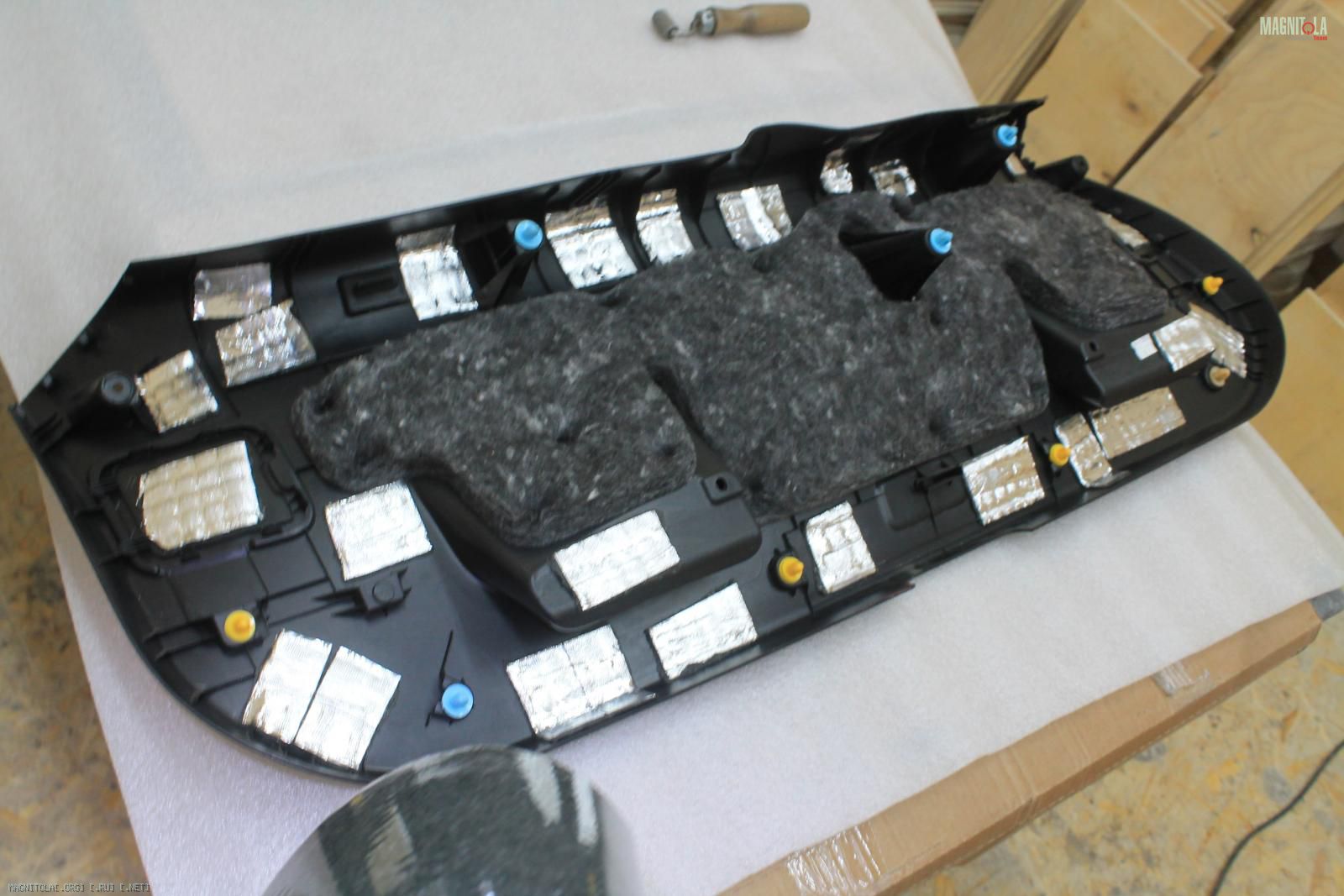

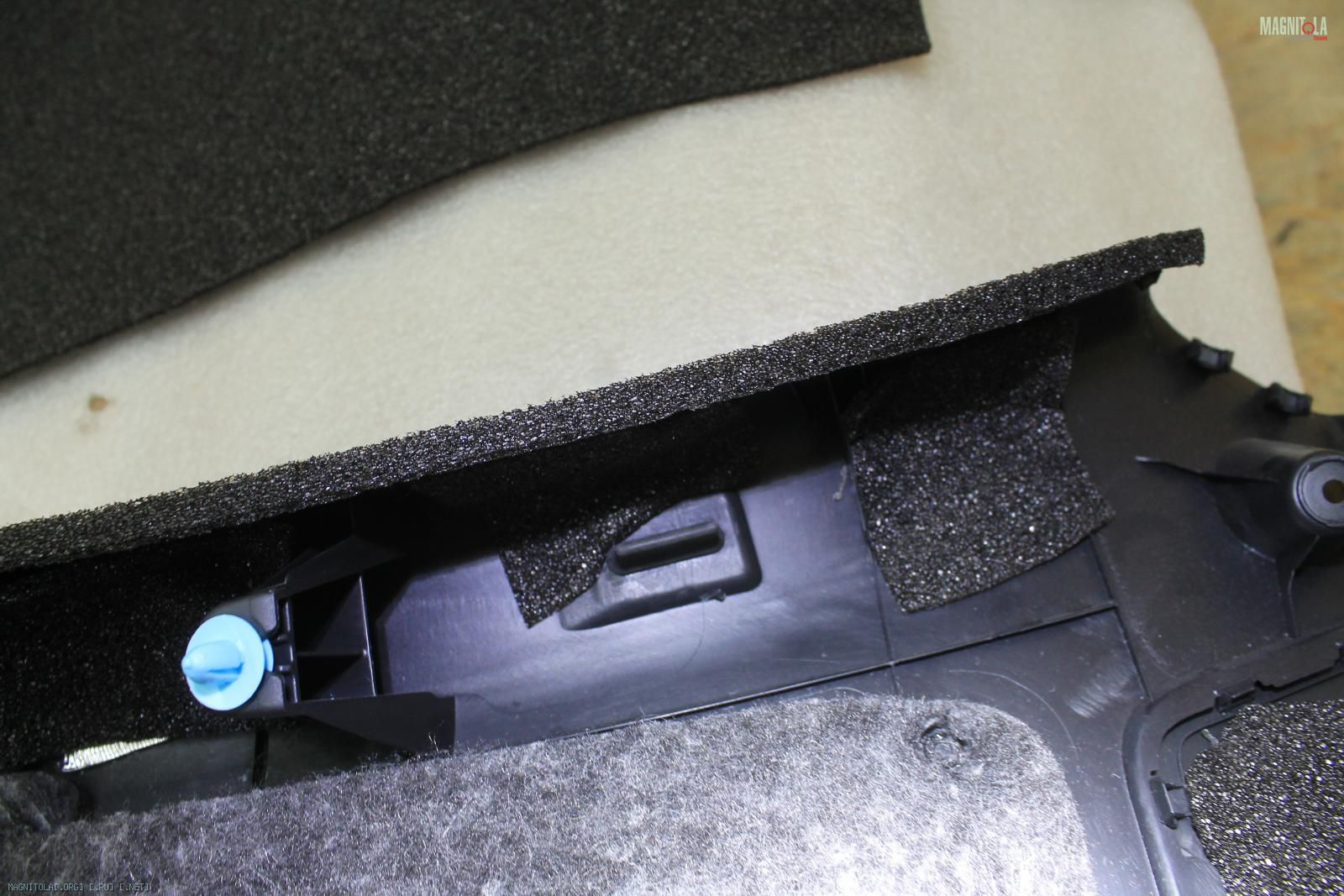

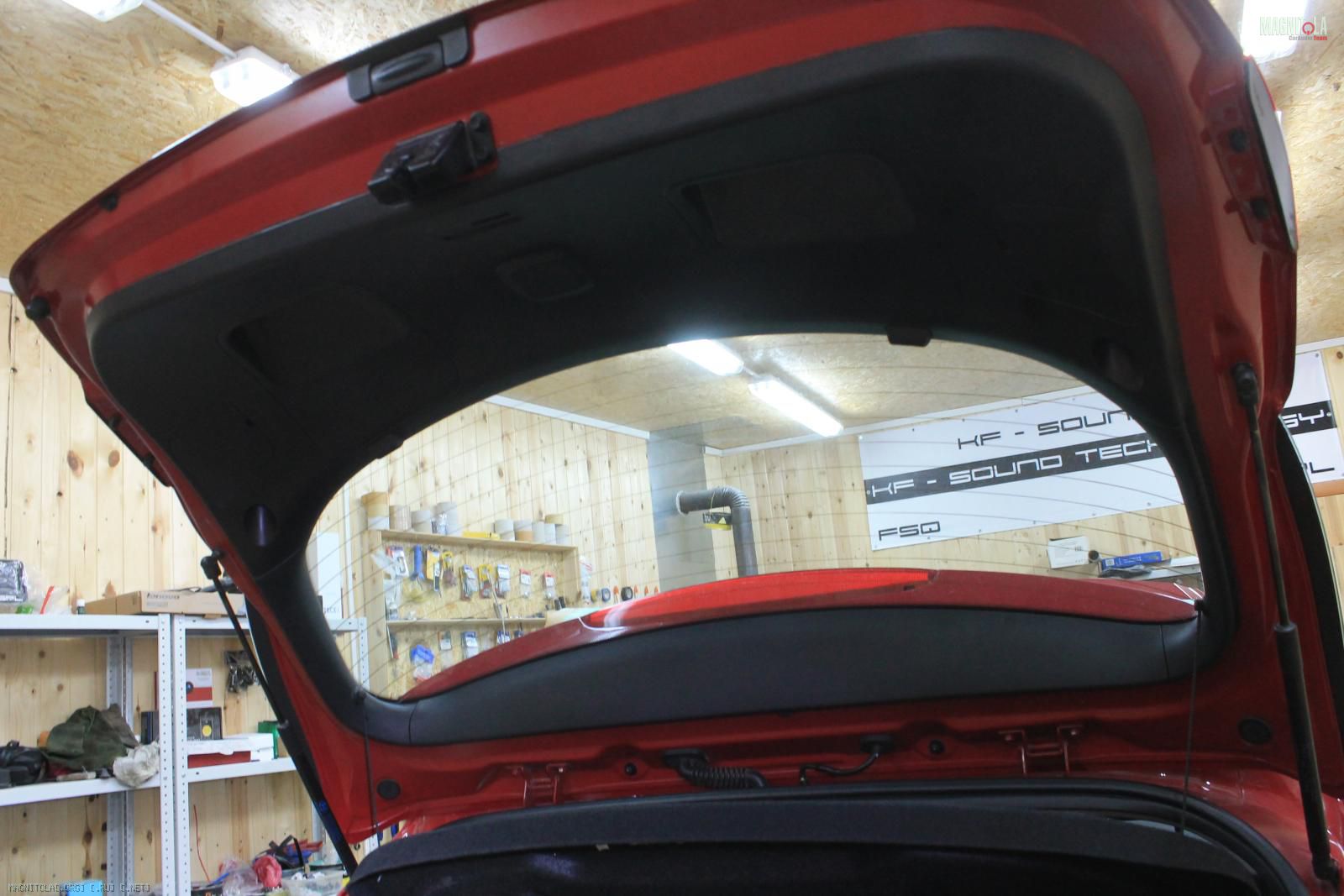

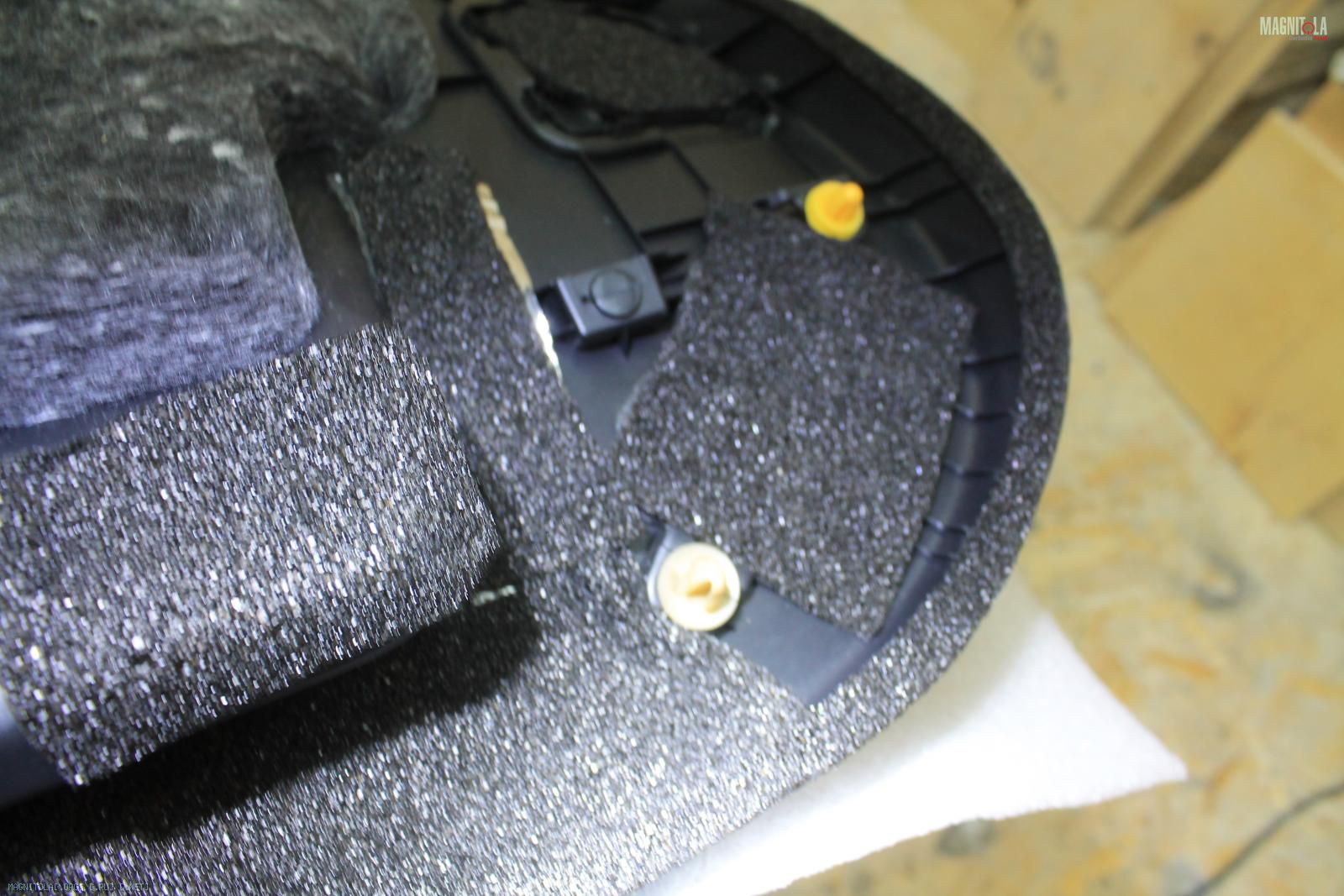

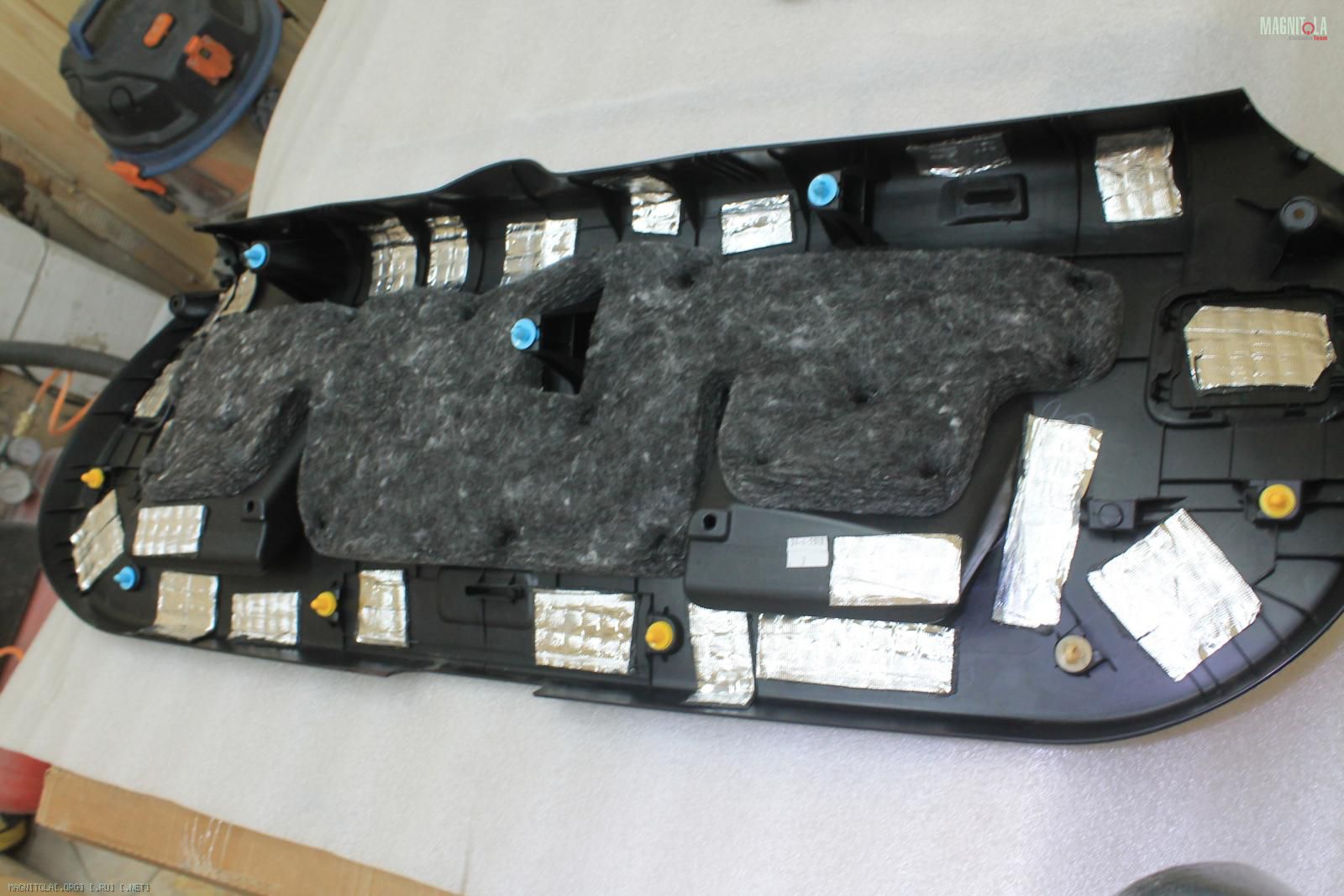

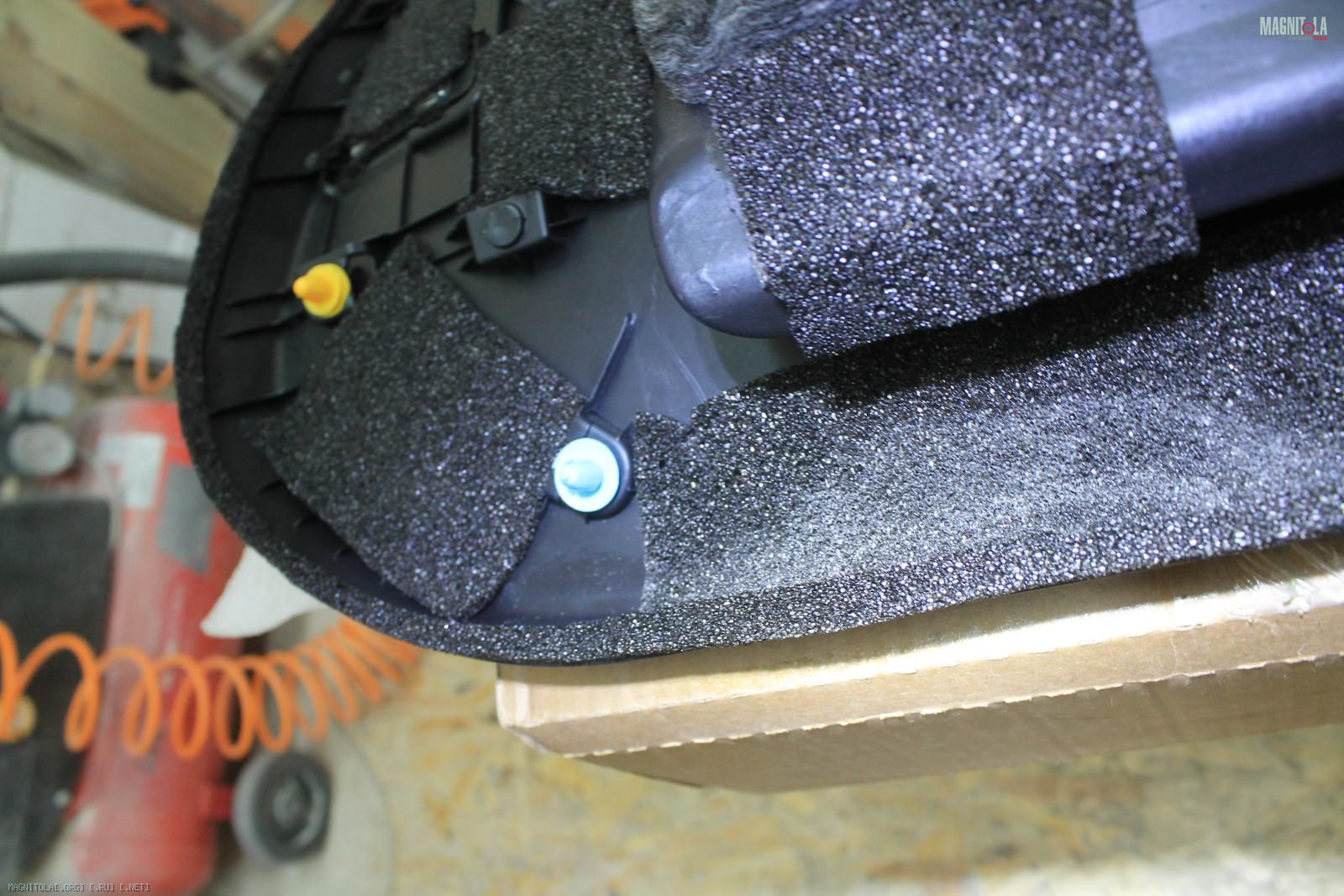

Пластиковая карта 5 -двери... вибра, войлок, битопласт, уплотнительные элементы
Вложение 1064746Вложение 1064748Вложение 1064750Вложение 1064752Вложение 1064756Вложение 1064758Вложение 1064760Вложение 1064762Вложение 1064764

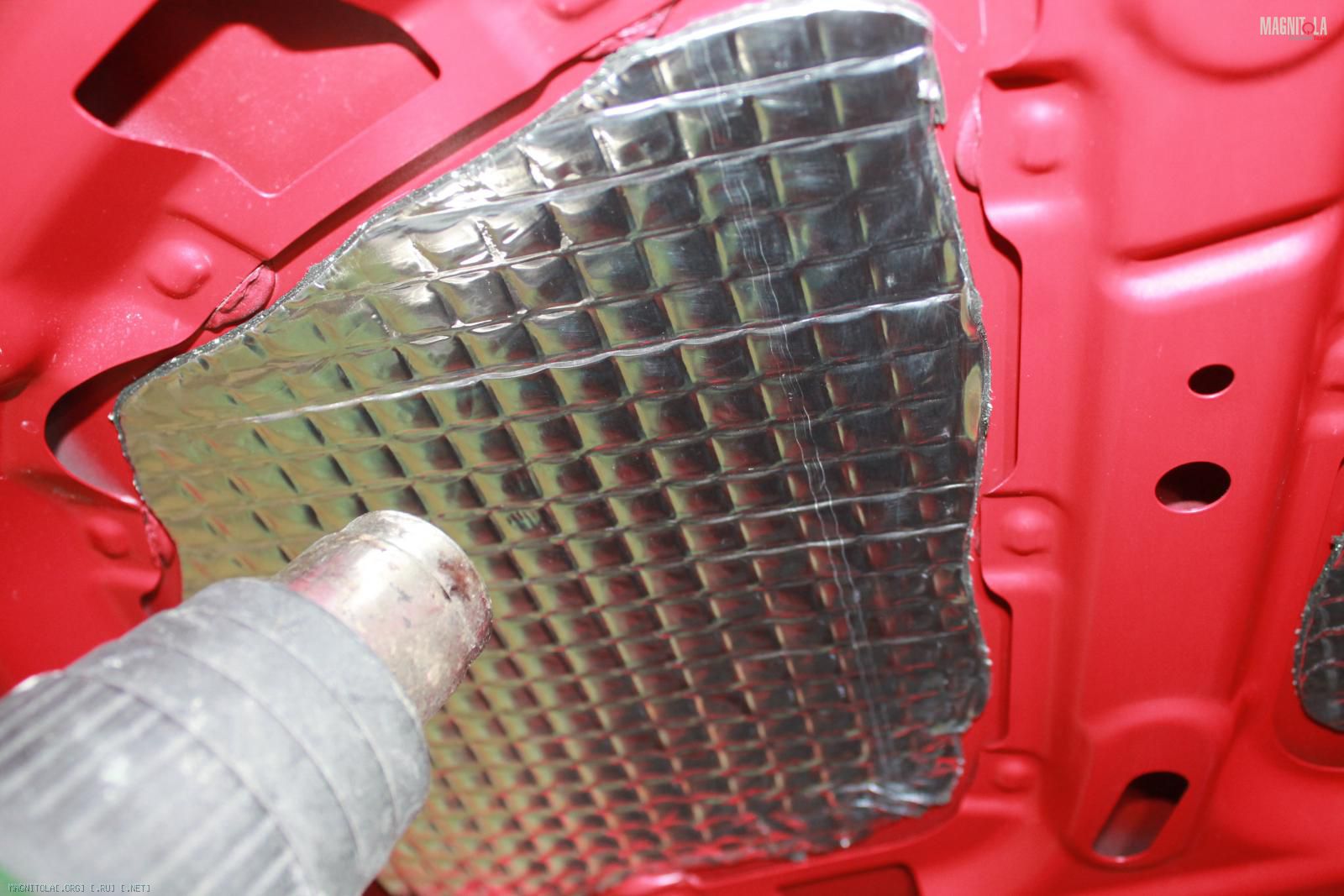

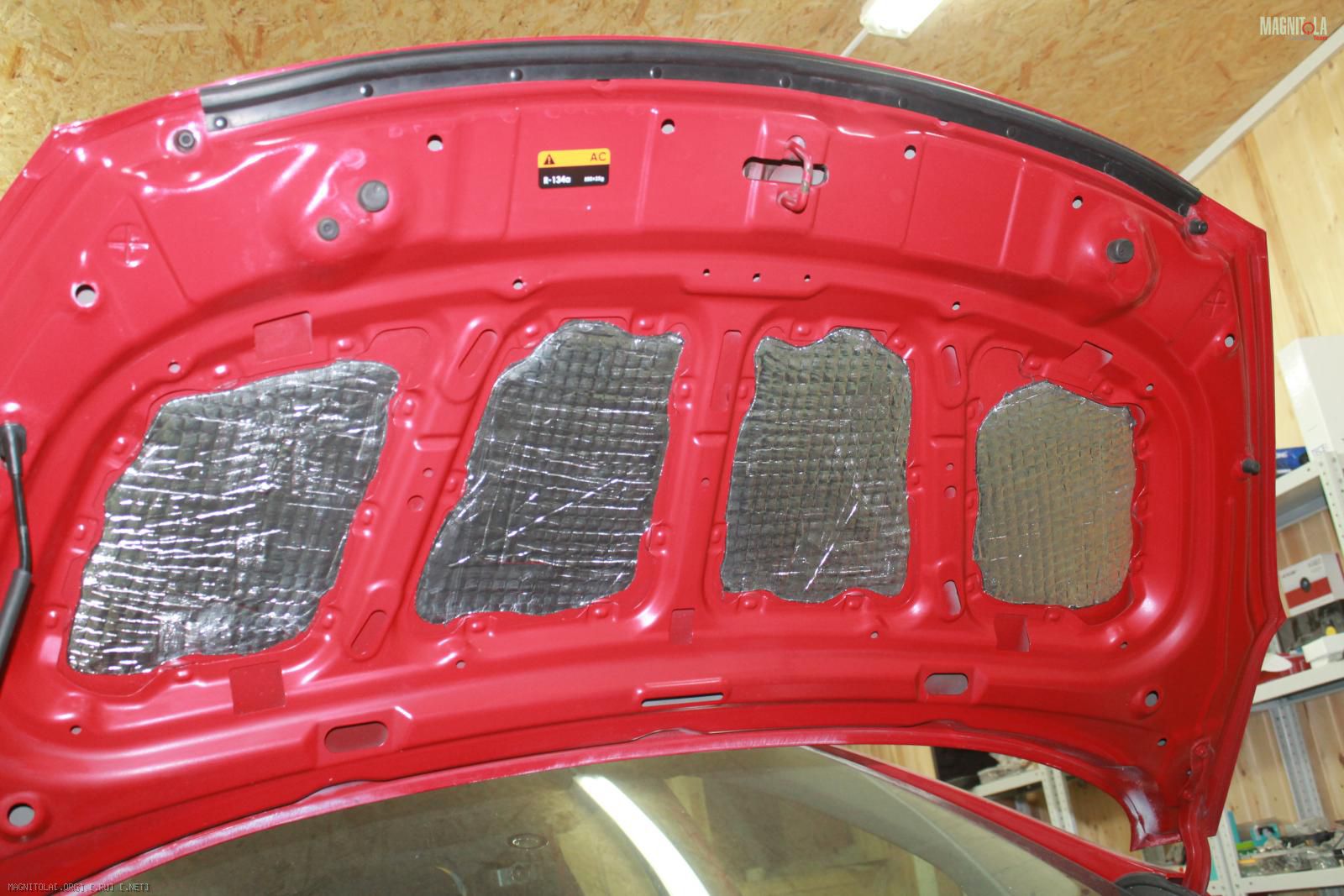

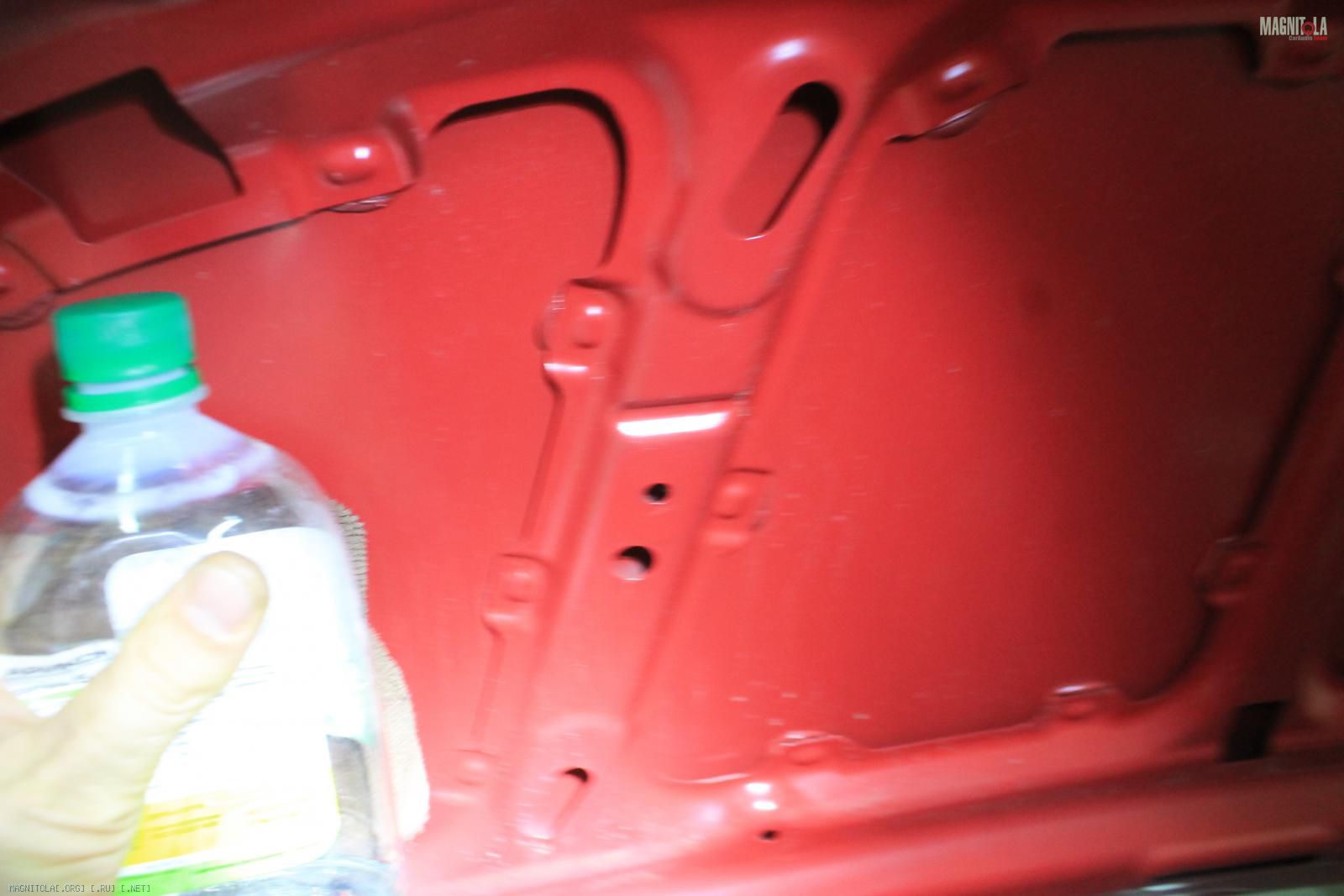

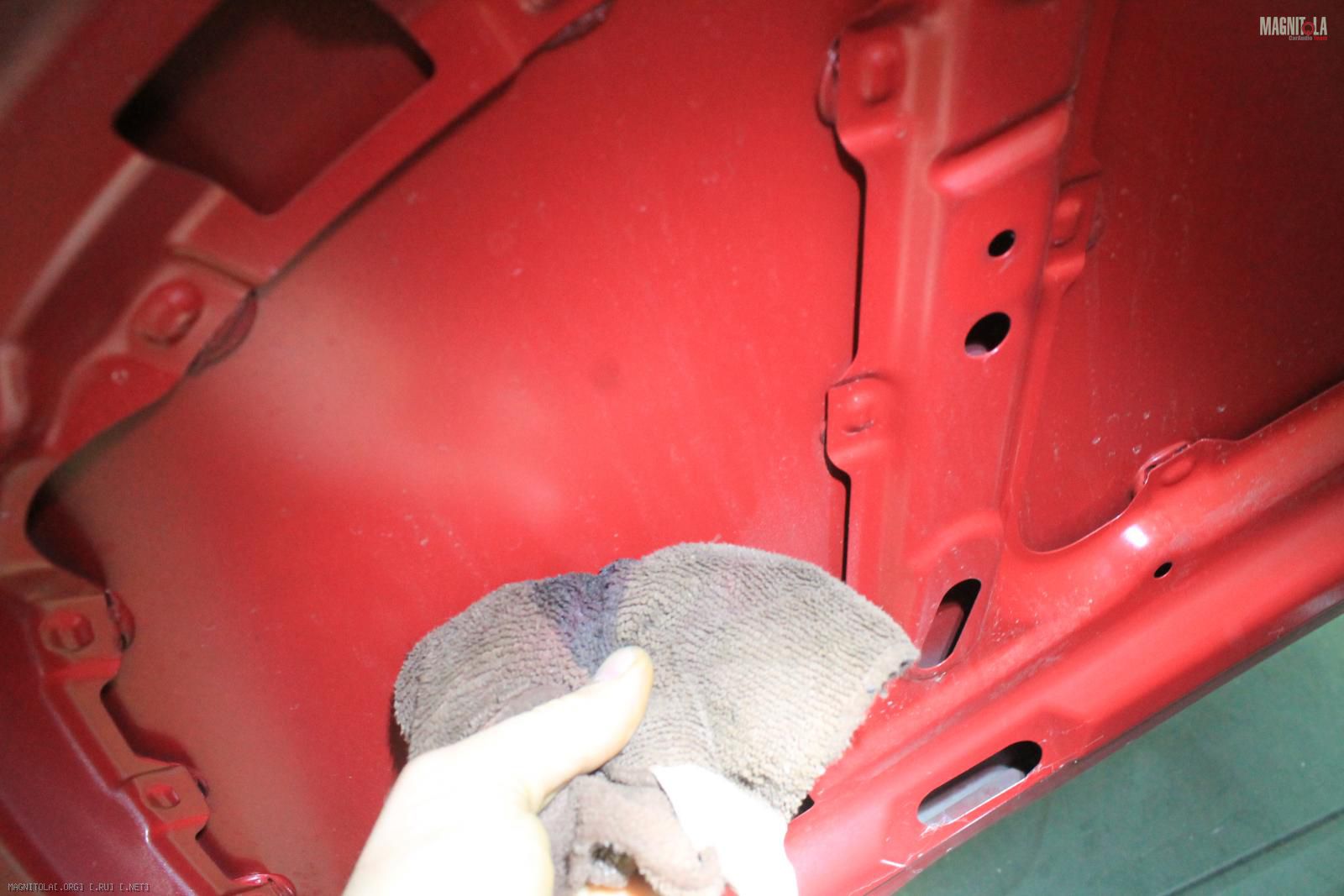

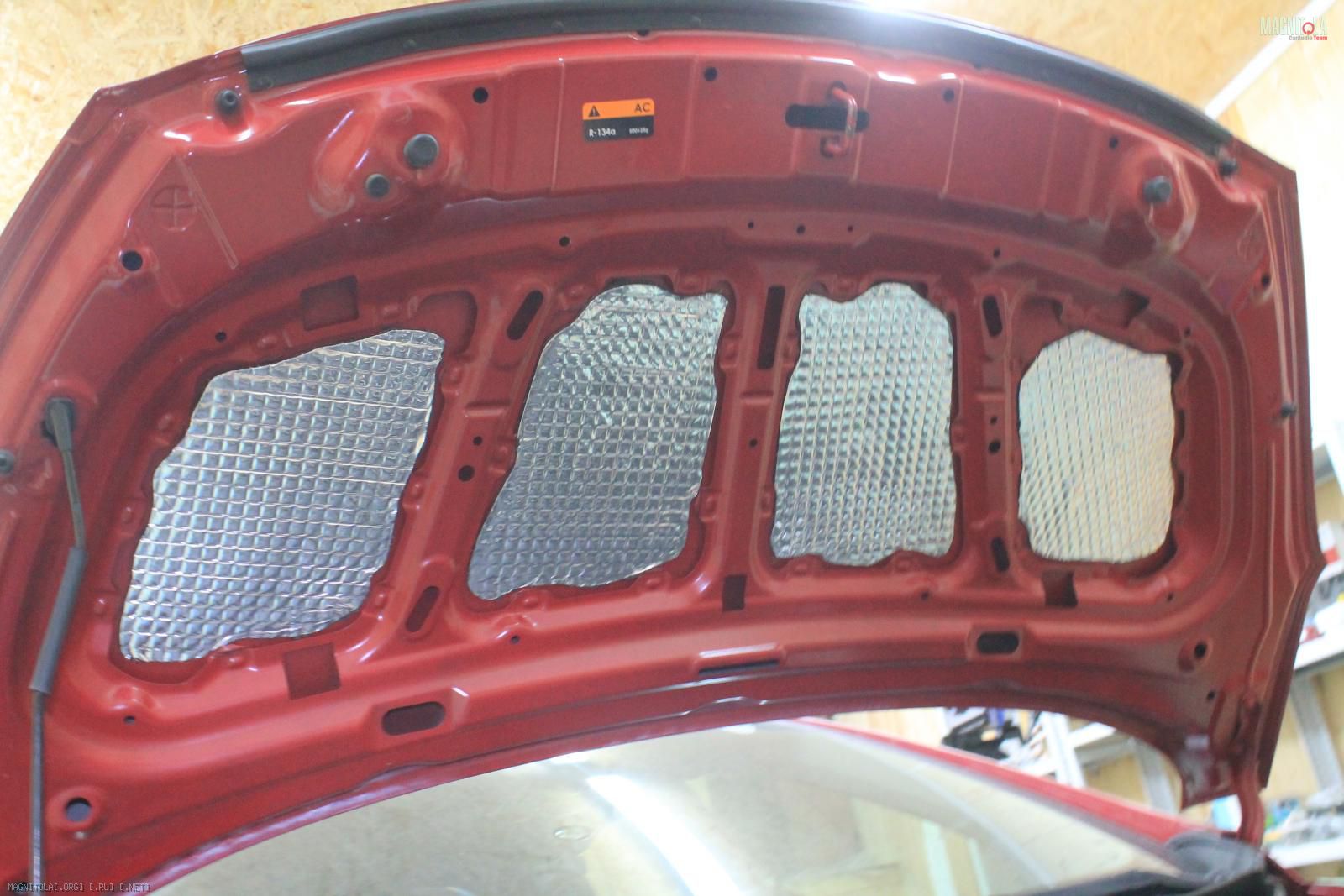

Капот...
Вложение 1064766Вложение 1064768Вложение 1064770Вложение 1064772Вложение 1064774Вложение 1064776Вложение 1064778Вложение 1064780Вложение 1064782Вложение 1064784

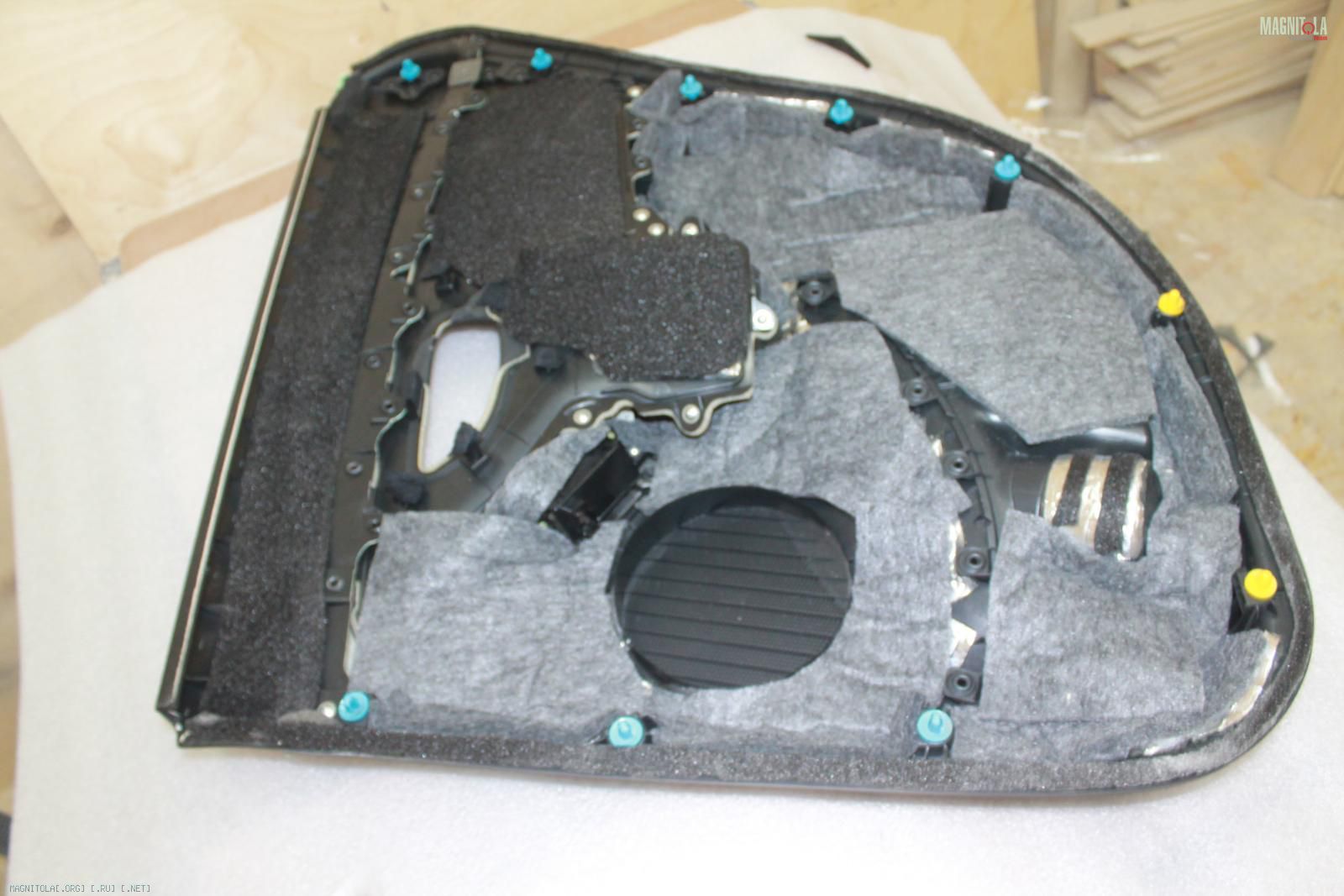

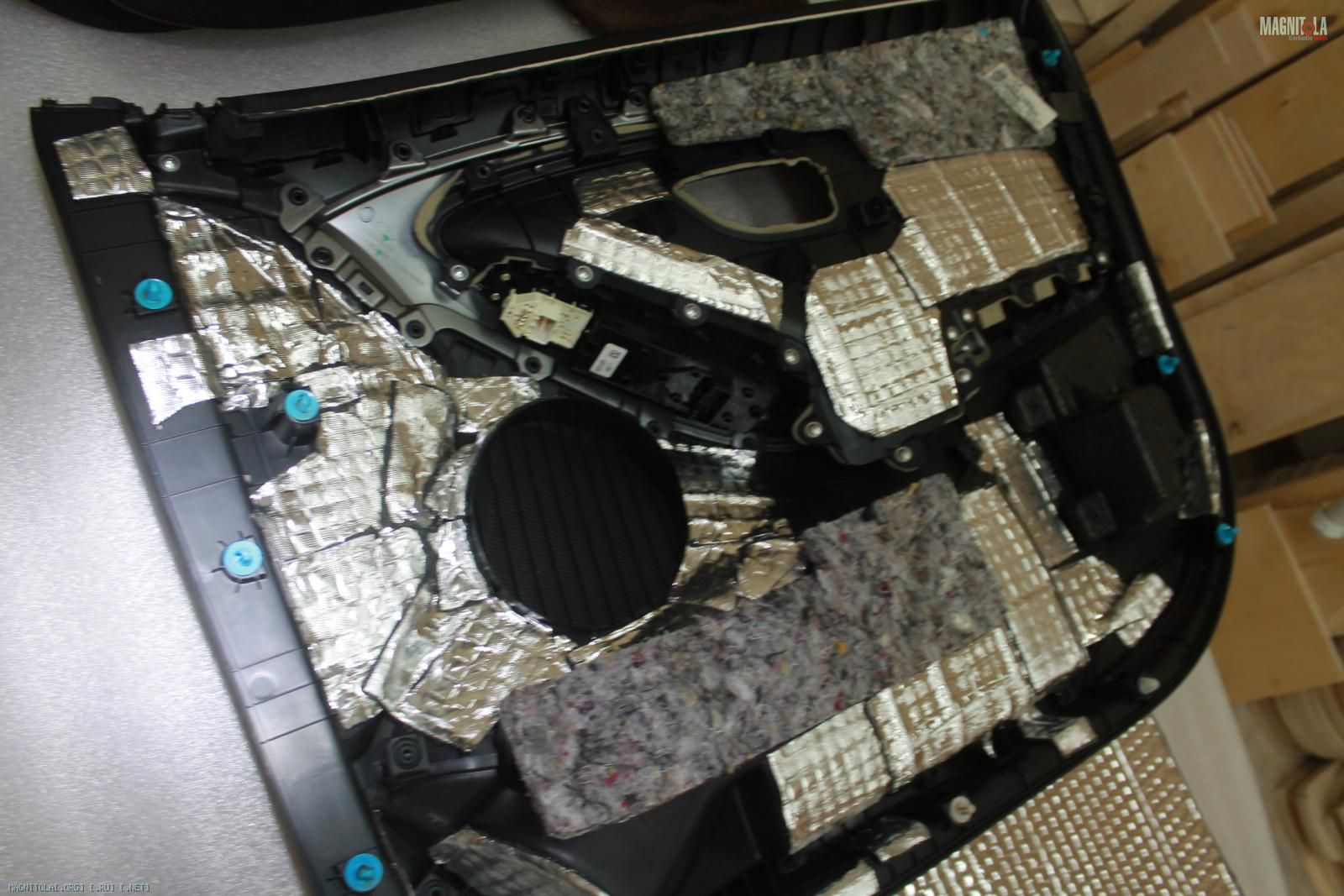

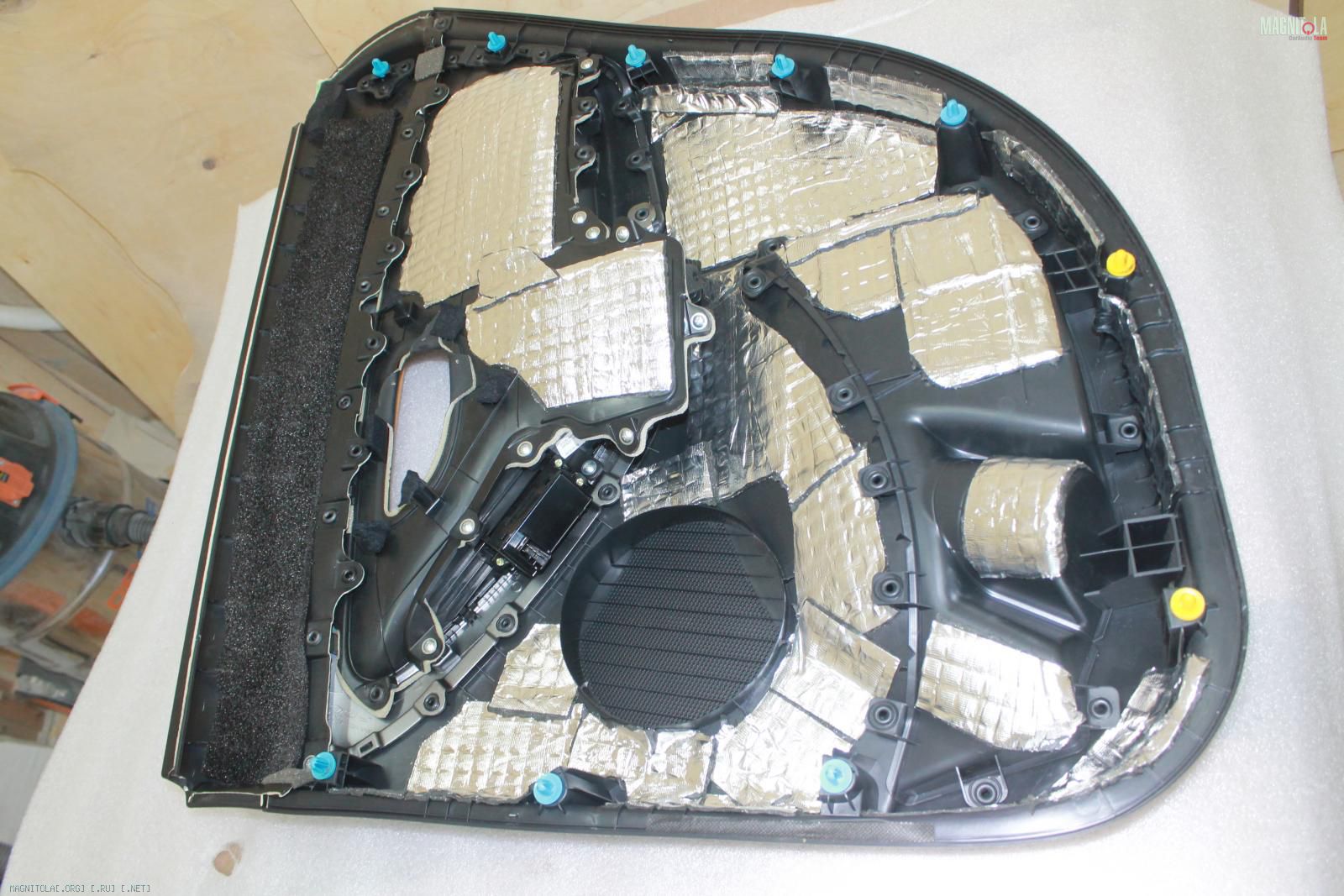

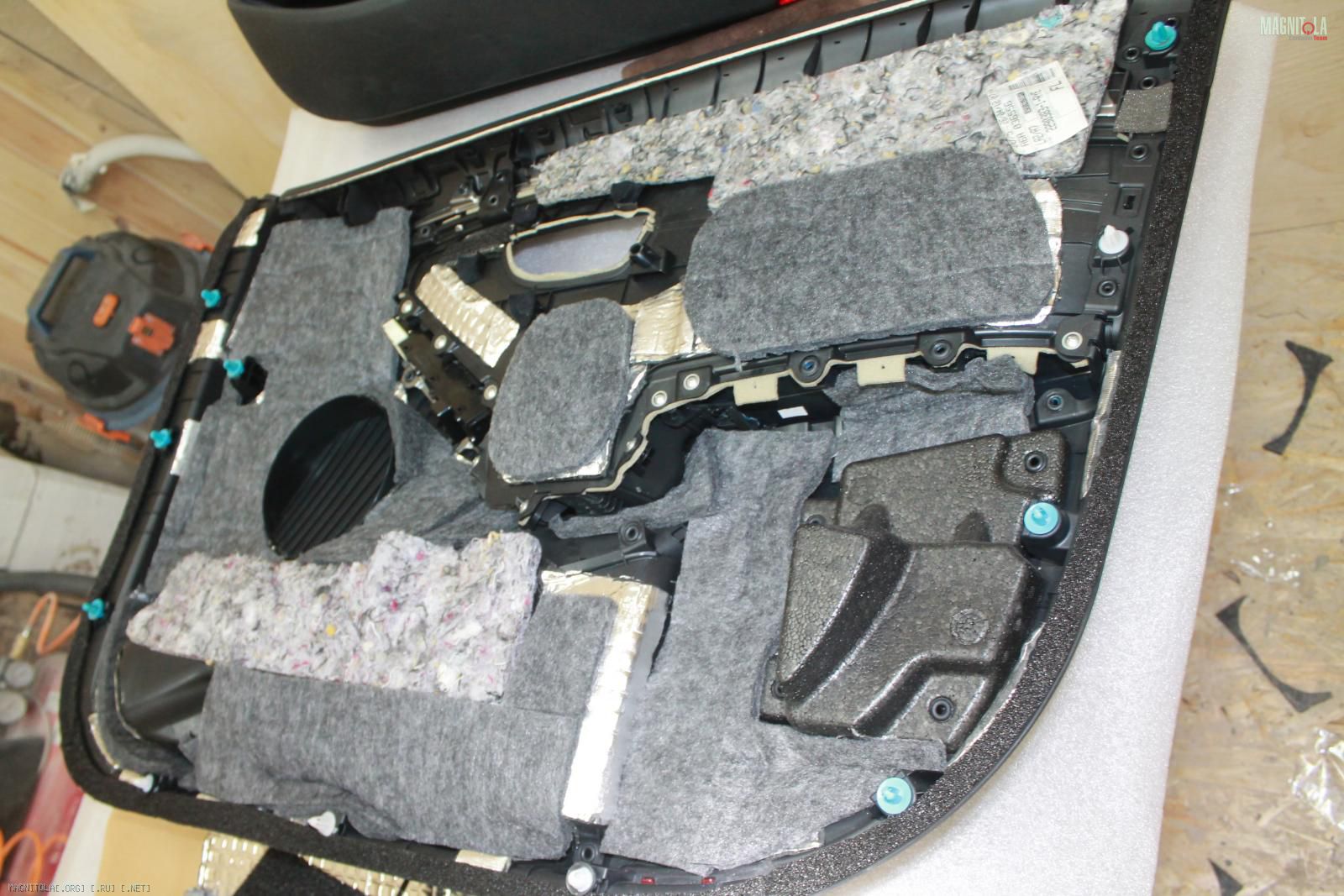

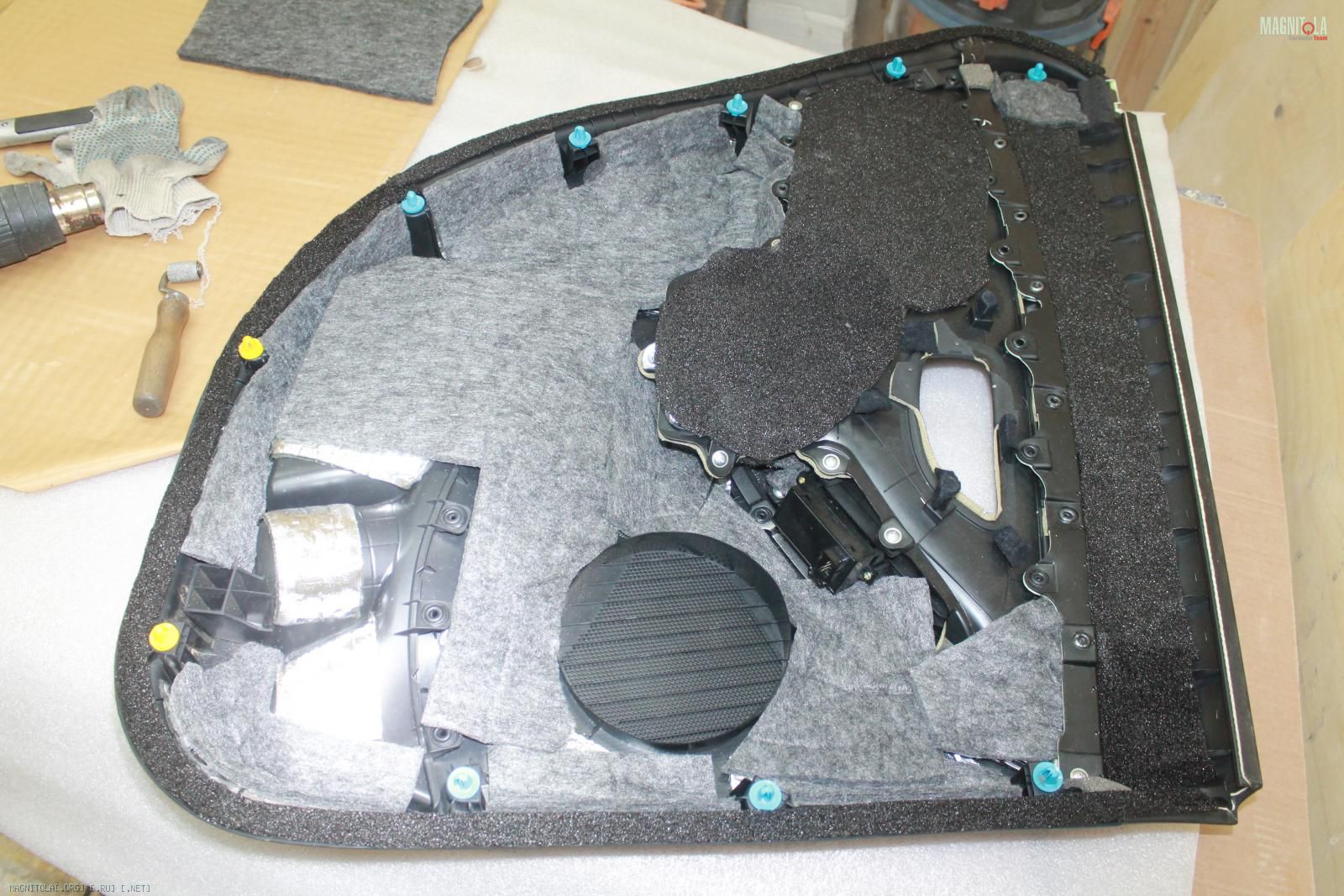

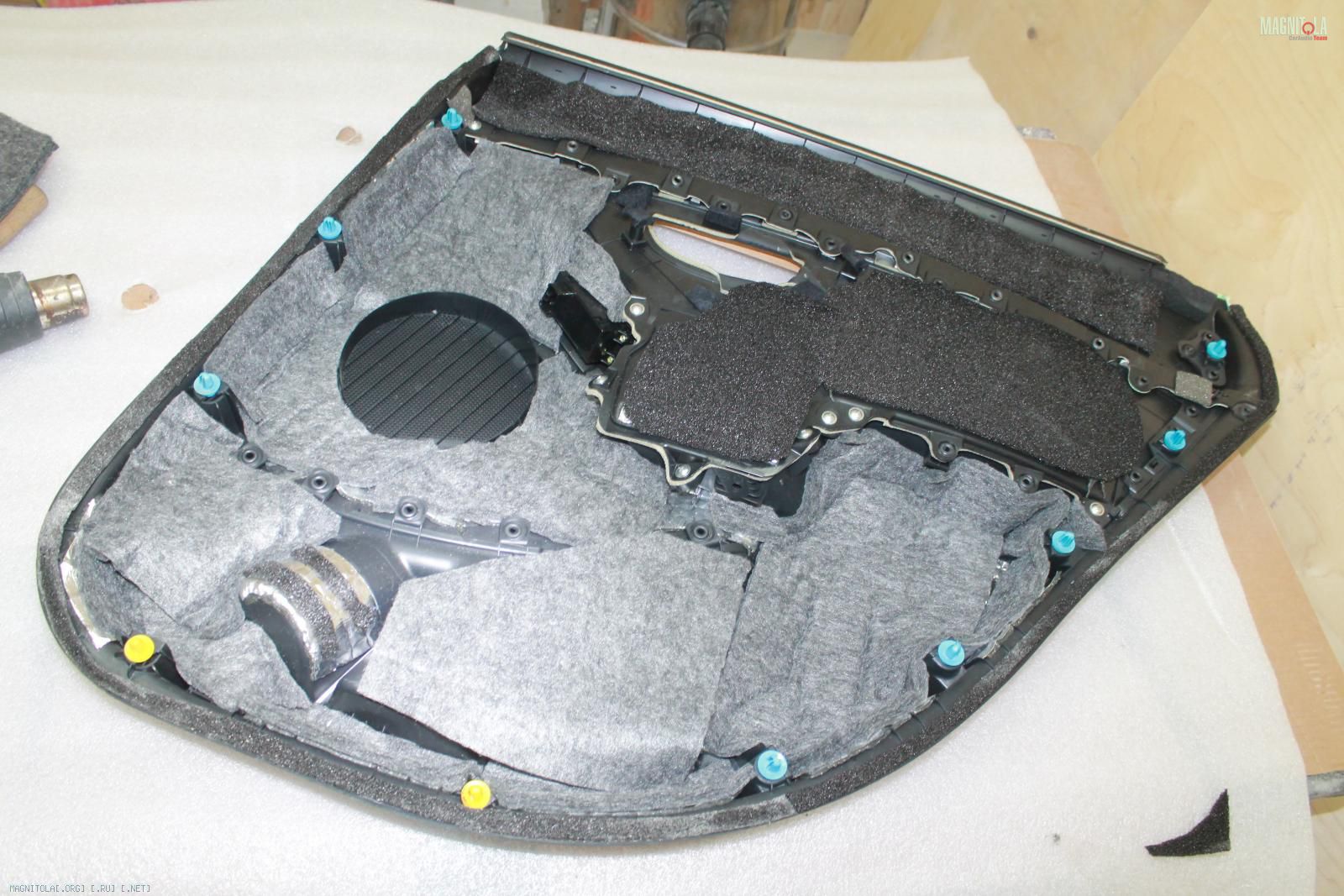

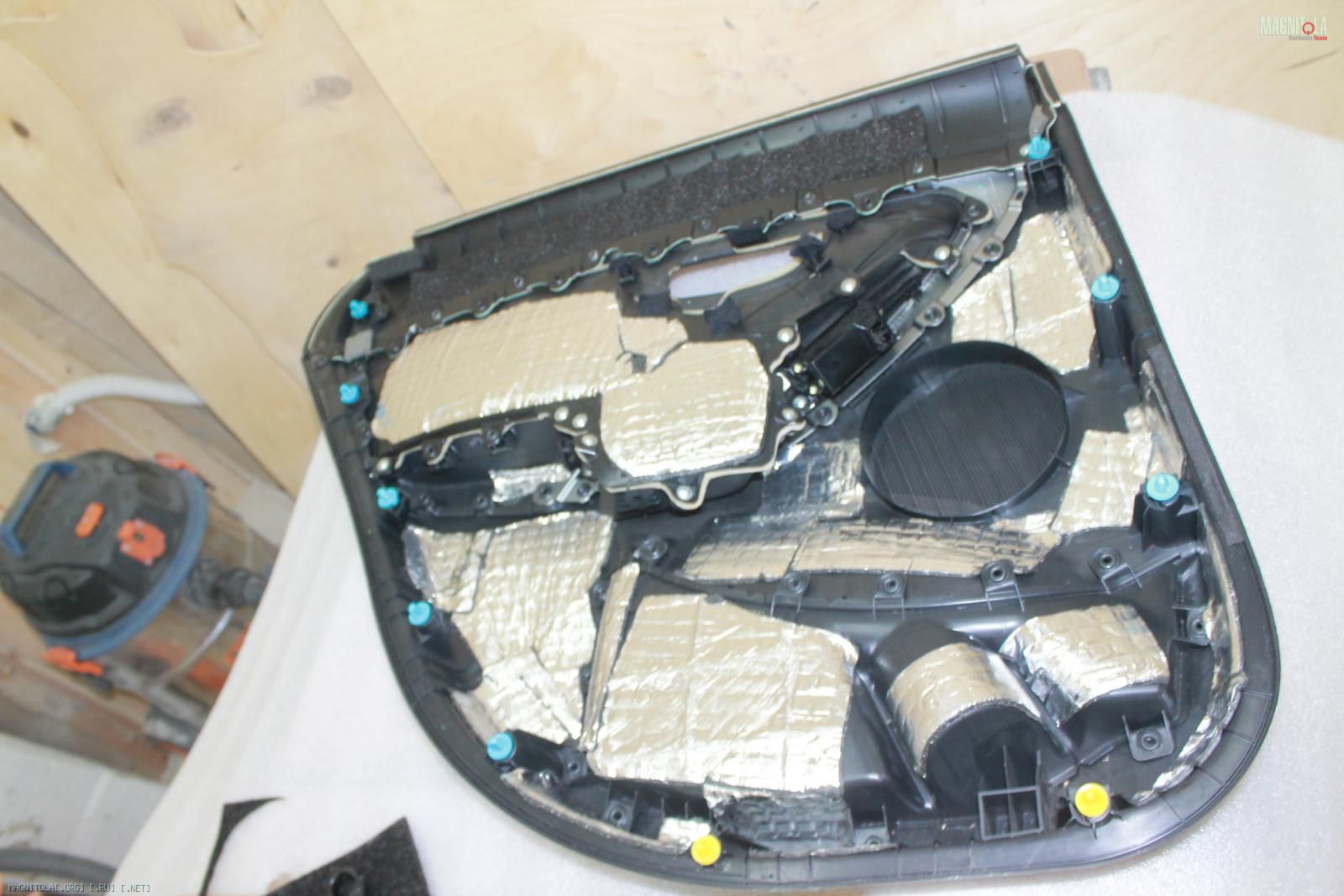

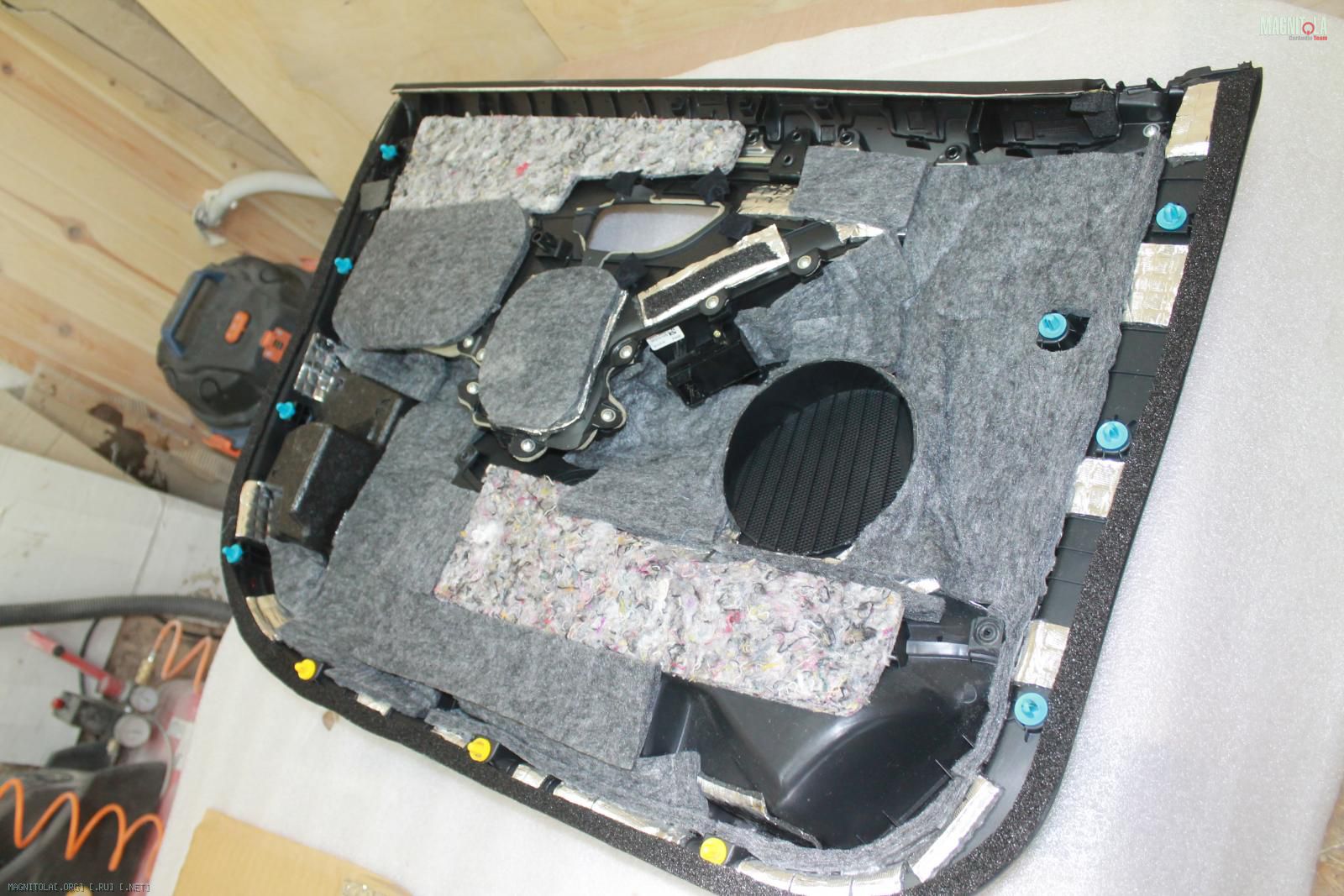

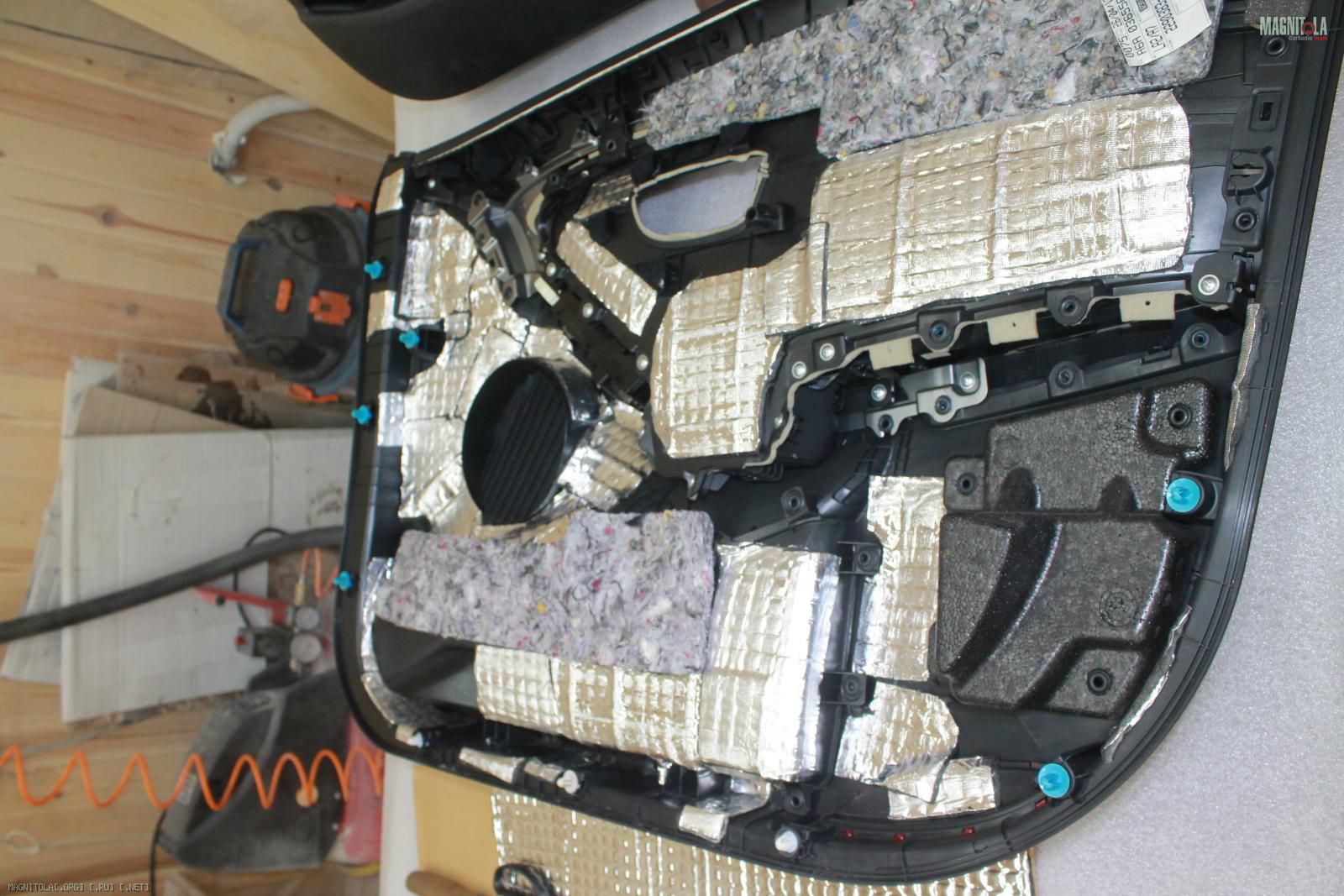

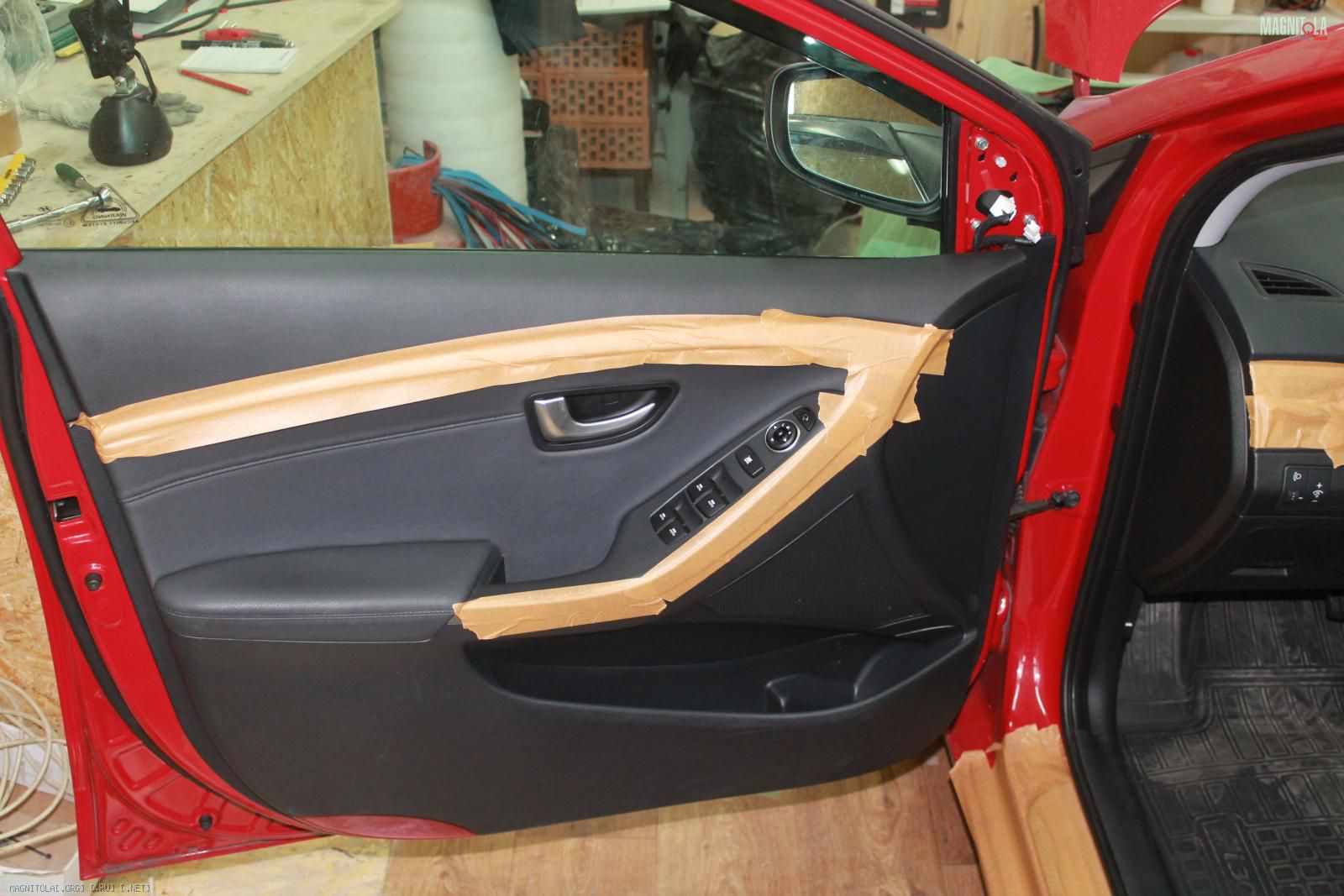

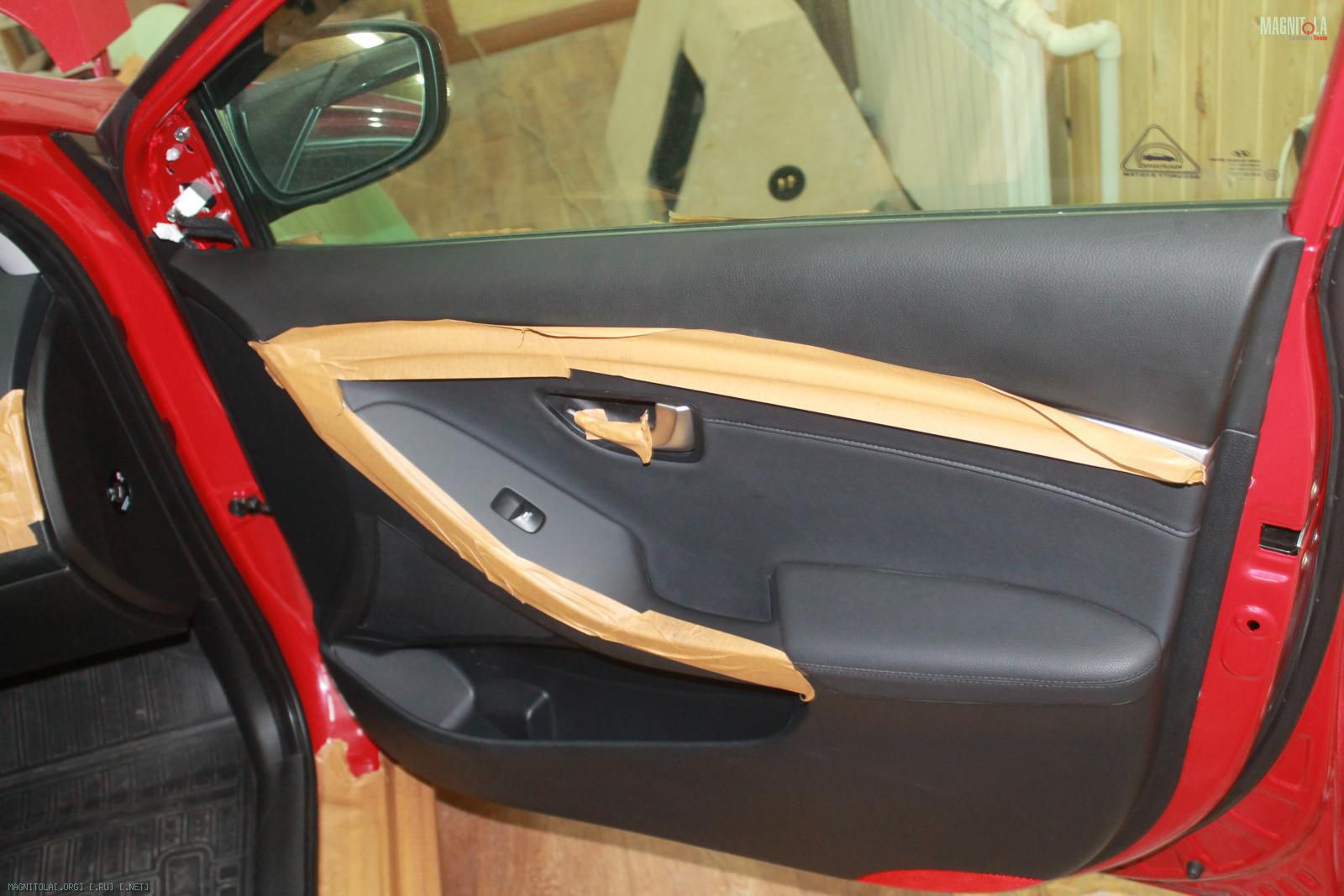

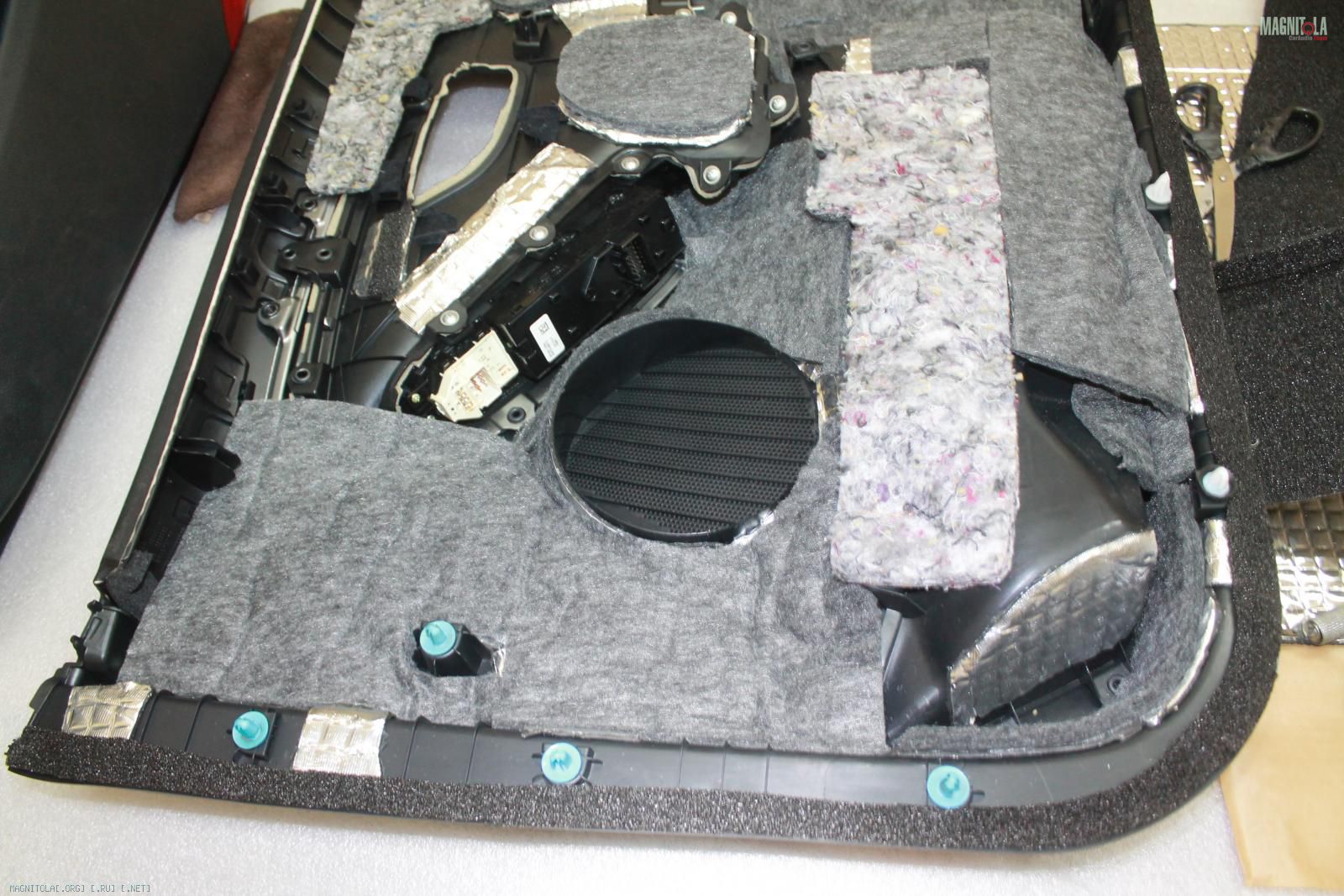

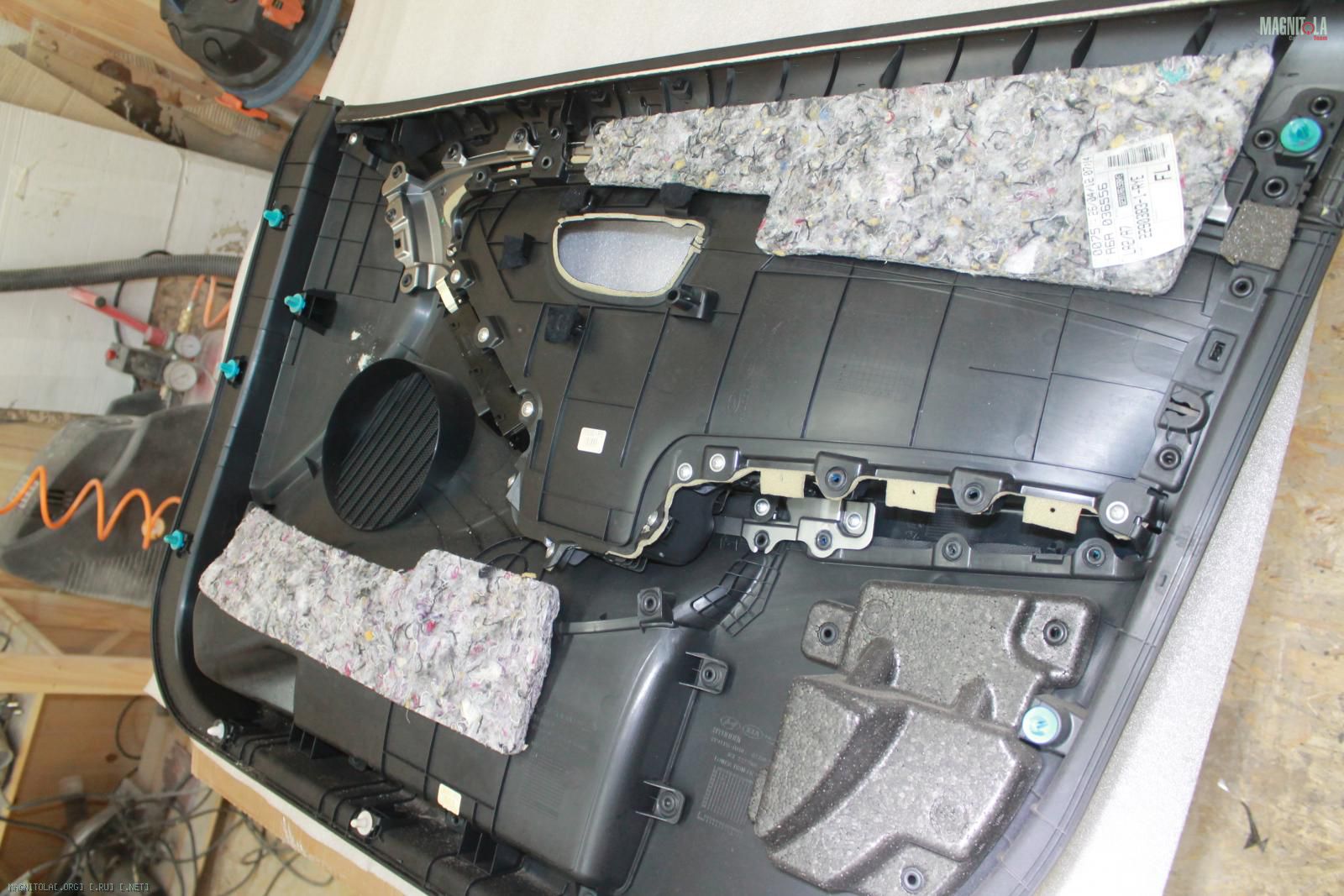

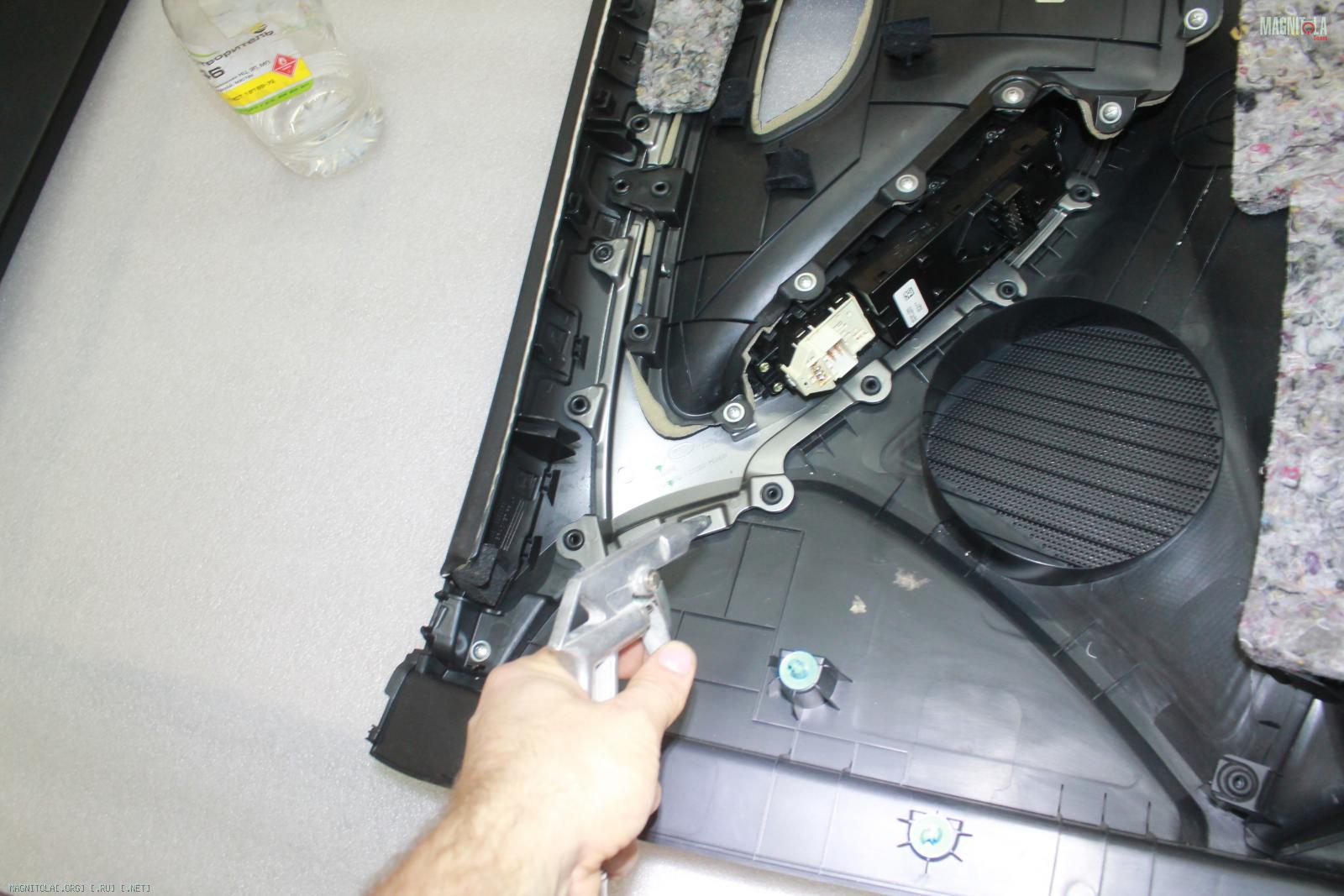

Карты дверей... вибра, войлок, битопласт...
Вложение 1064786Вложение 1064790Вложение 1064792Вложение 1064794Вложение 1064796Вложение 1064798Вложение 1064800Вложение 1064802Вложение 1064804Вложение 1064806Вложение 1064808Вложение 1064810Вложение 1064812Вложение 1064814Вложение 1064816Вложение 1064818Вложение 1064820Вложение 1064822Вложение 1064824Вложение 1064826Вложение 1064828Вложение 1064830Вложение 1064832Вложение 1064834Вложение 1064836

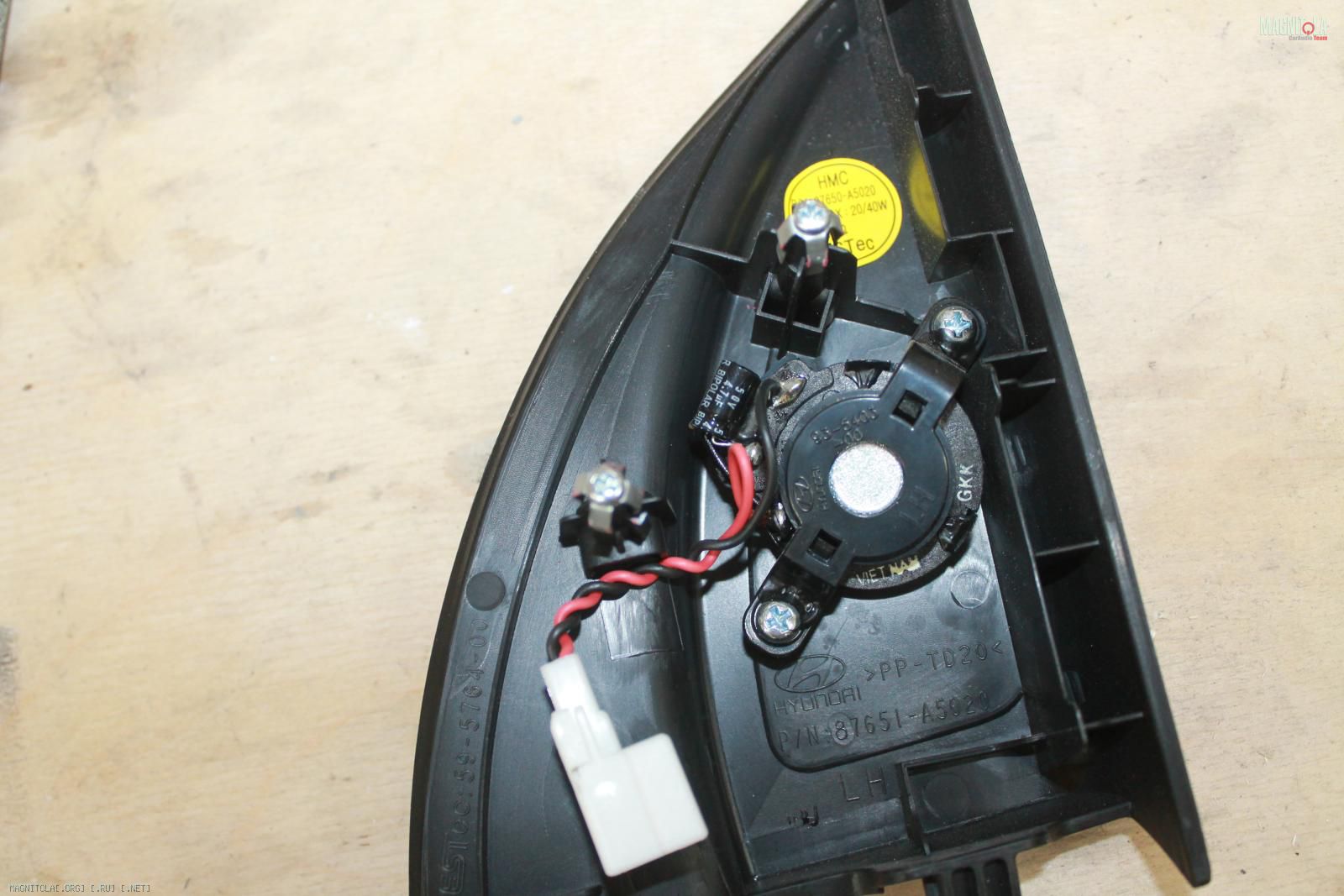

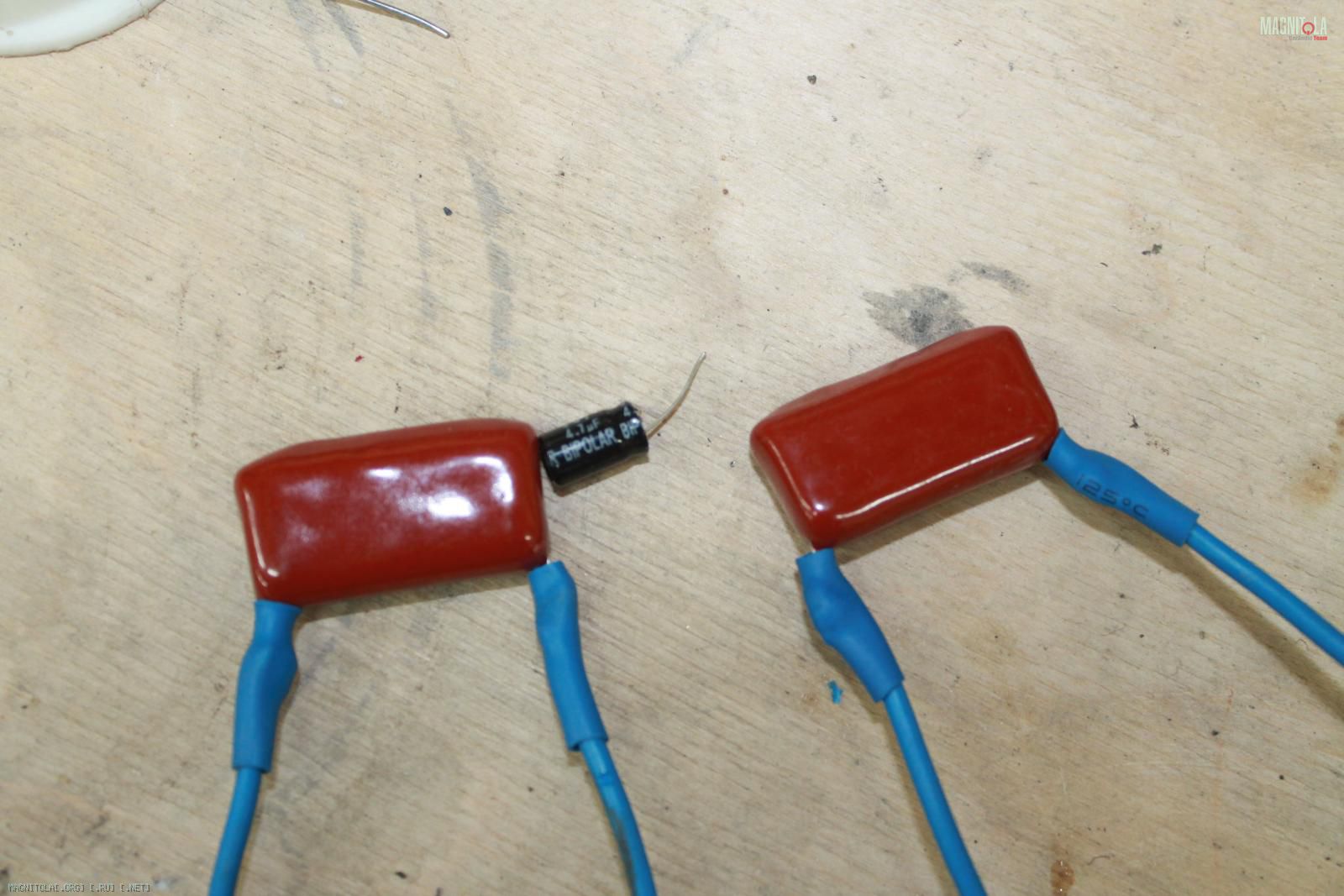

Сделали приятное владельцу, заменили штатные электролиты на пленочные музыкальные..
Вложение 1064838Вложение 1064840Вложение 1064842

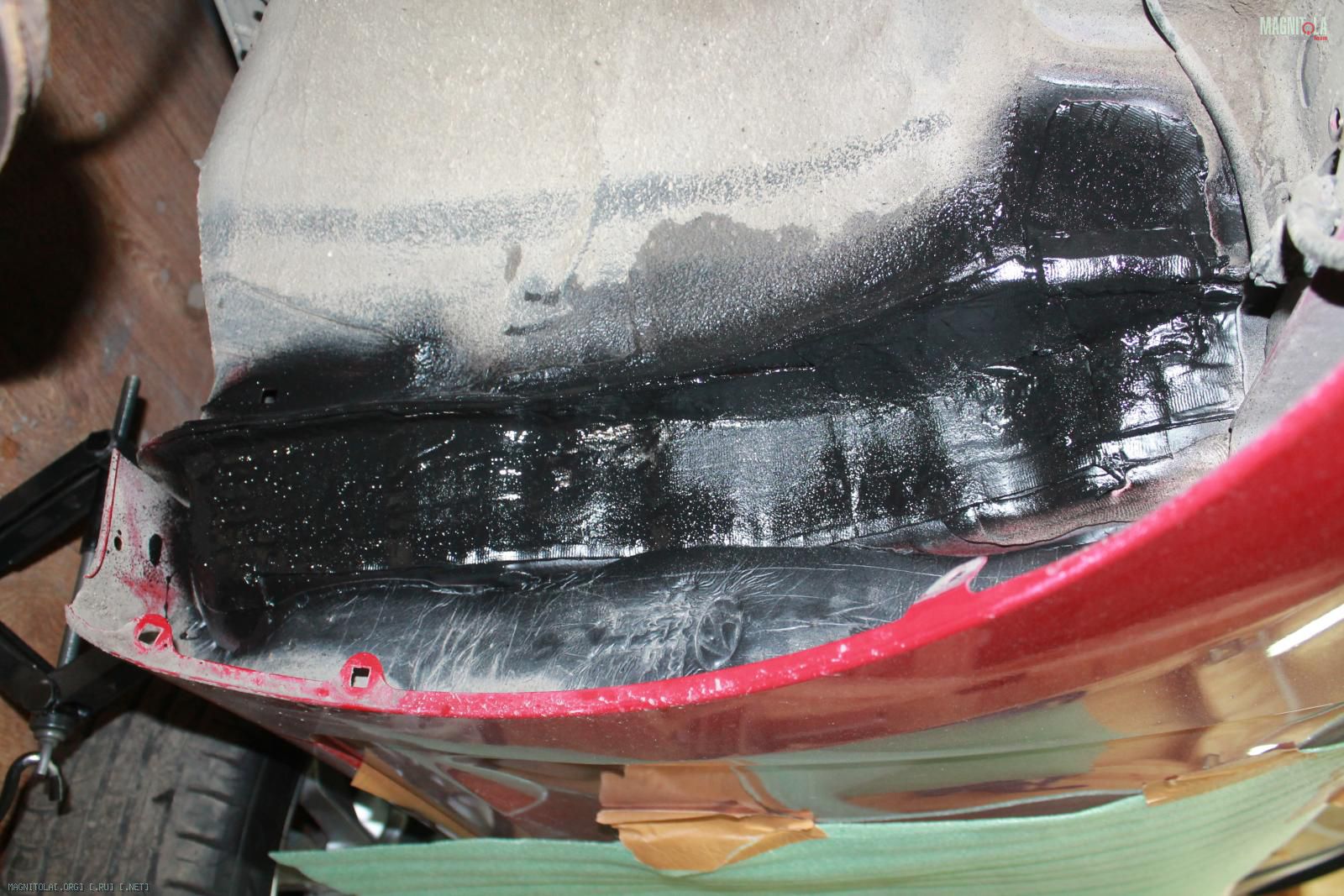

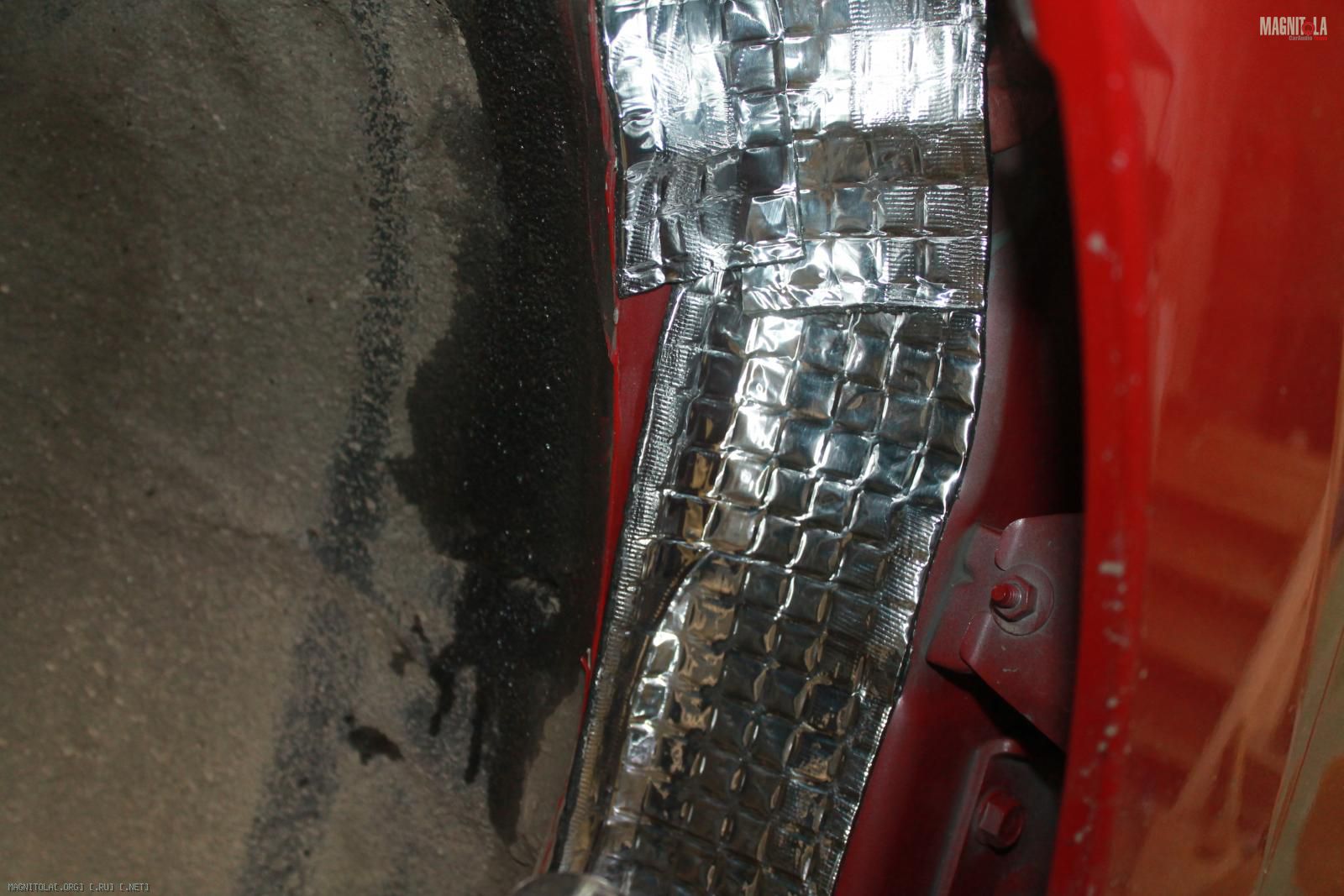

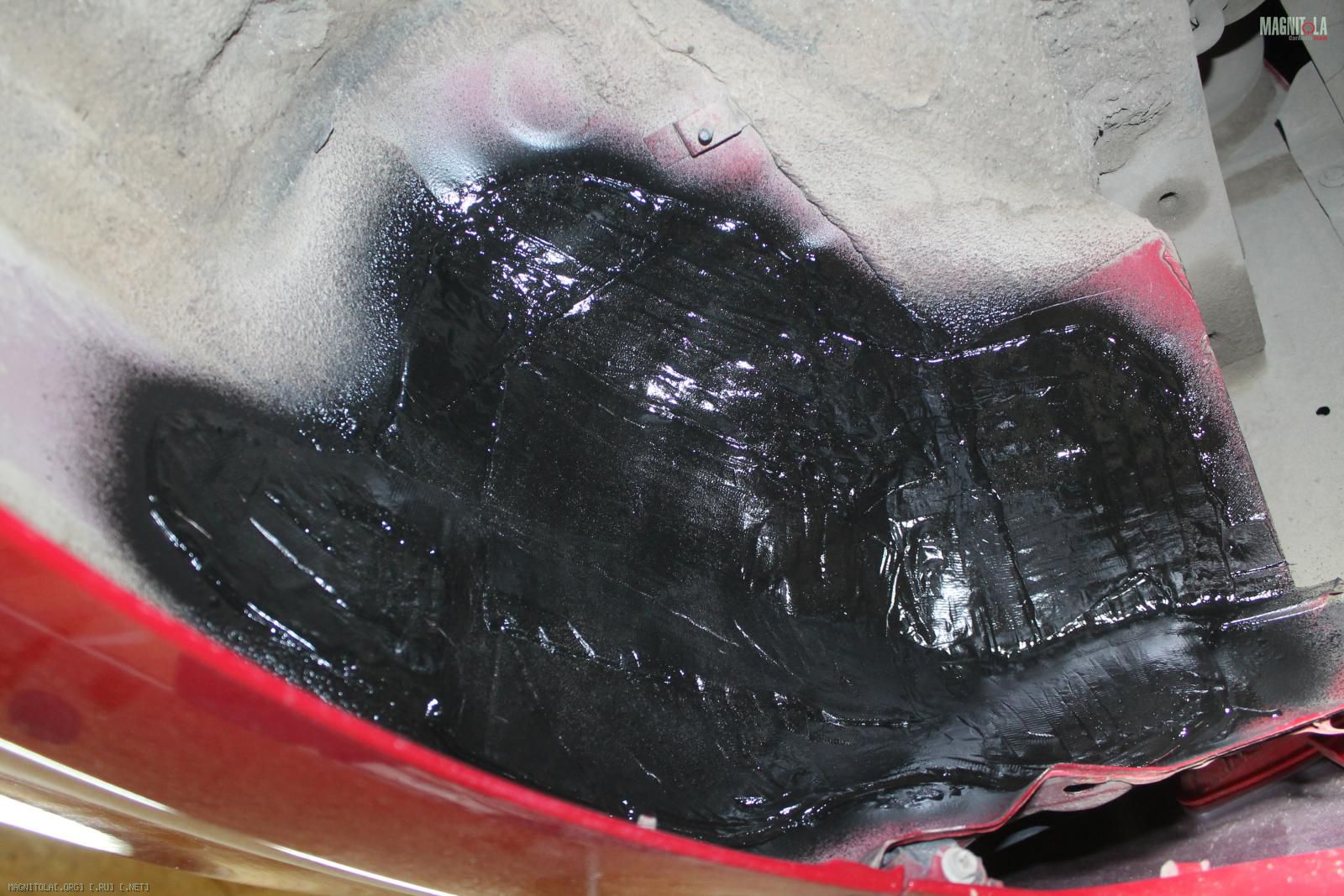

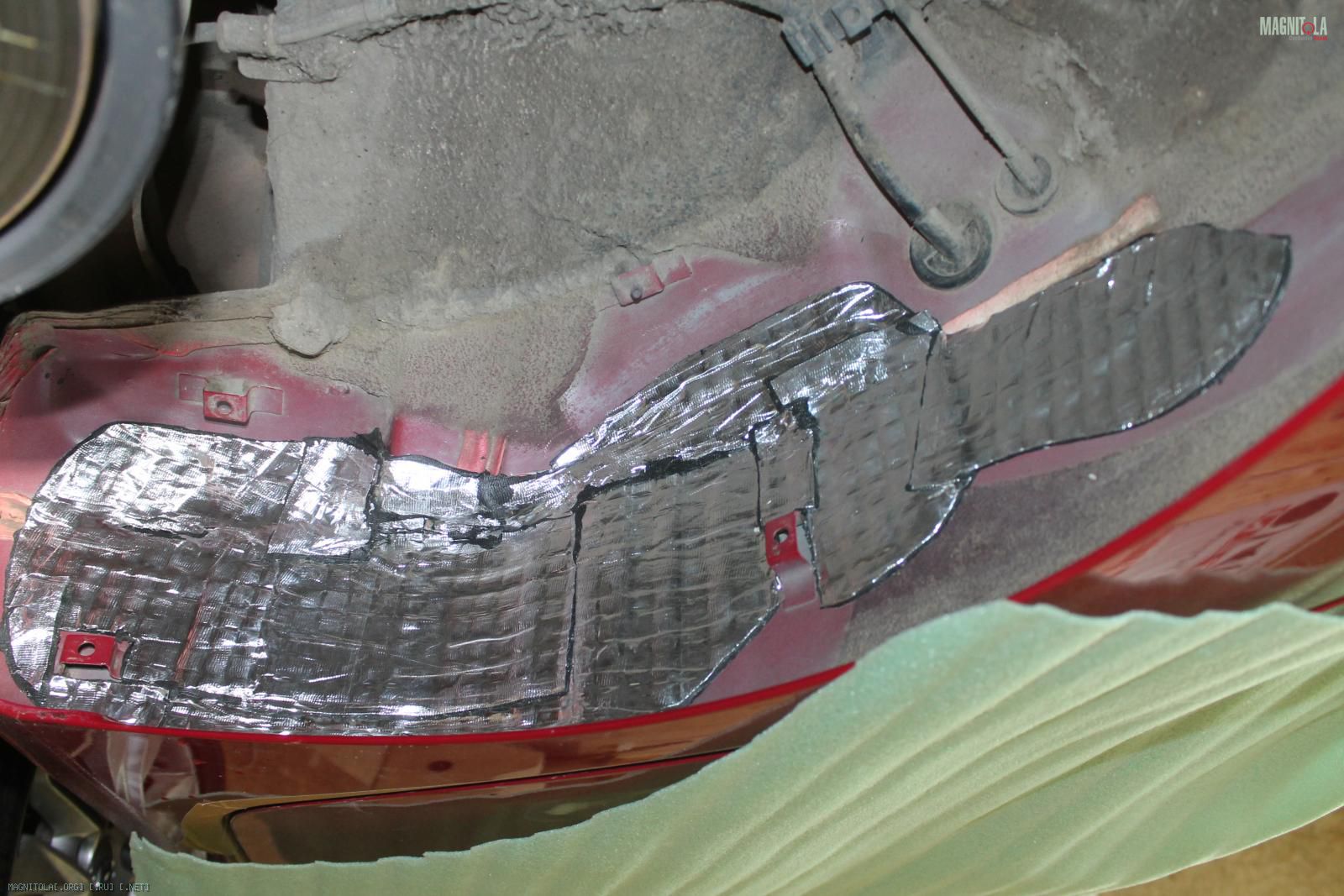

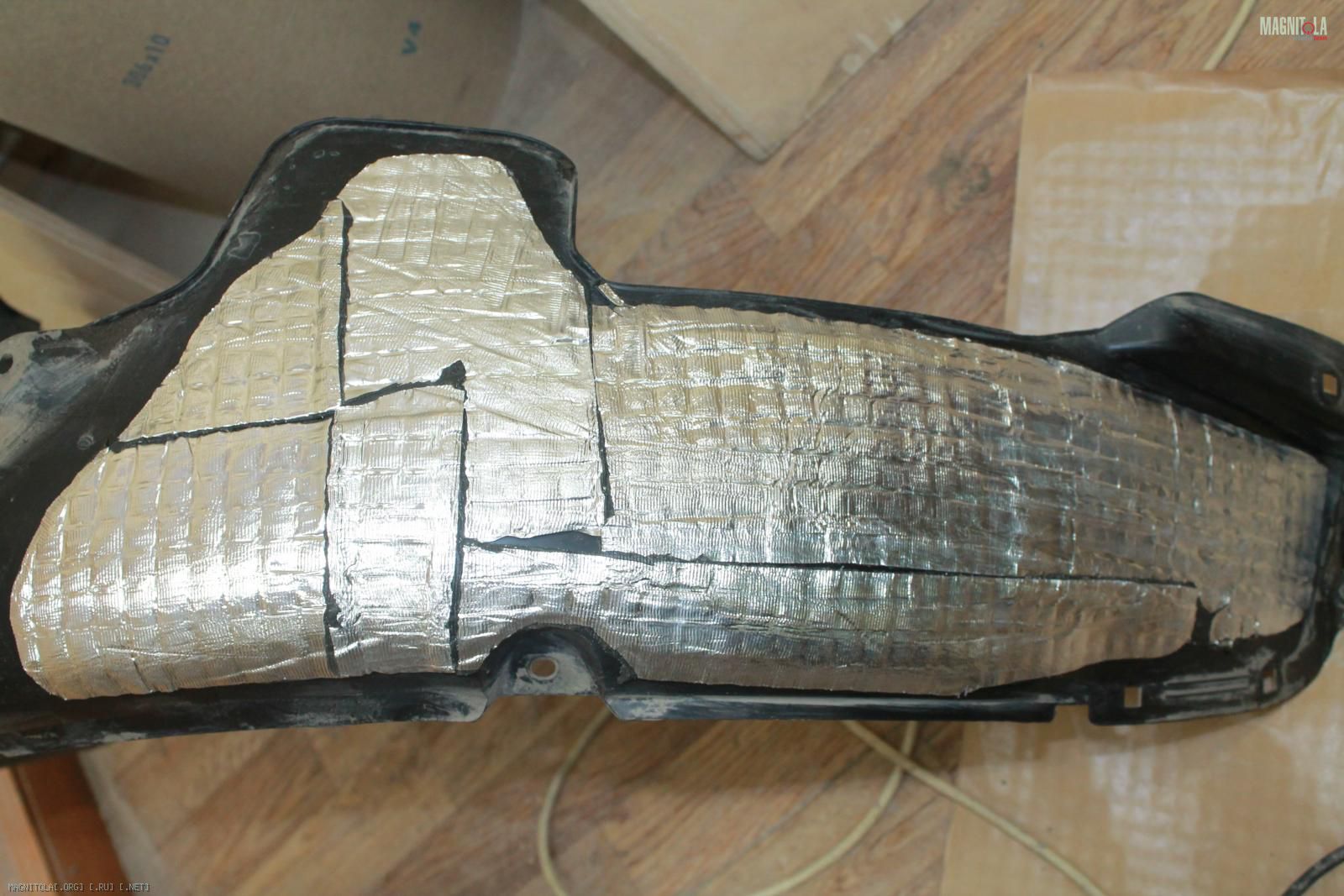

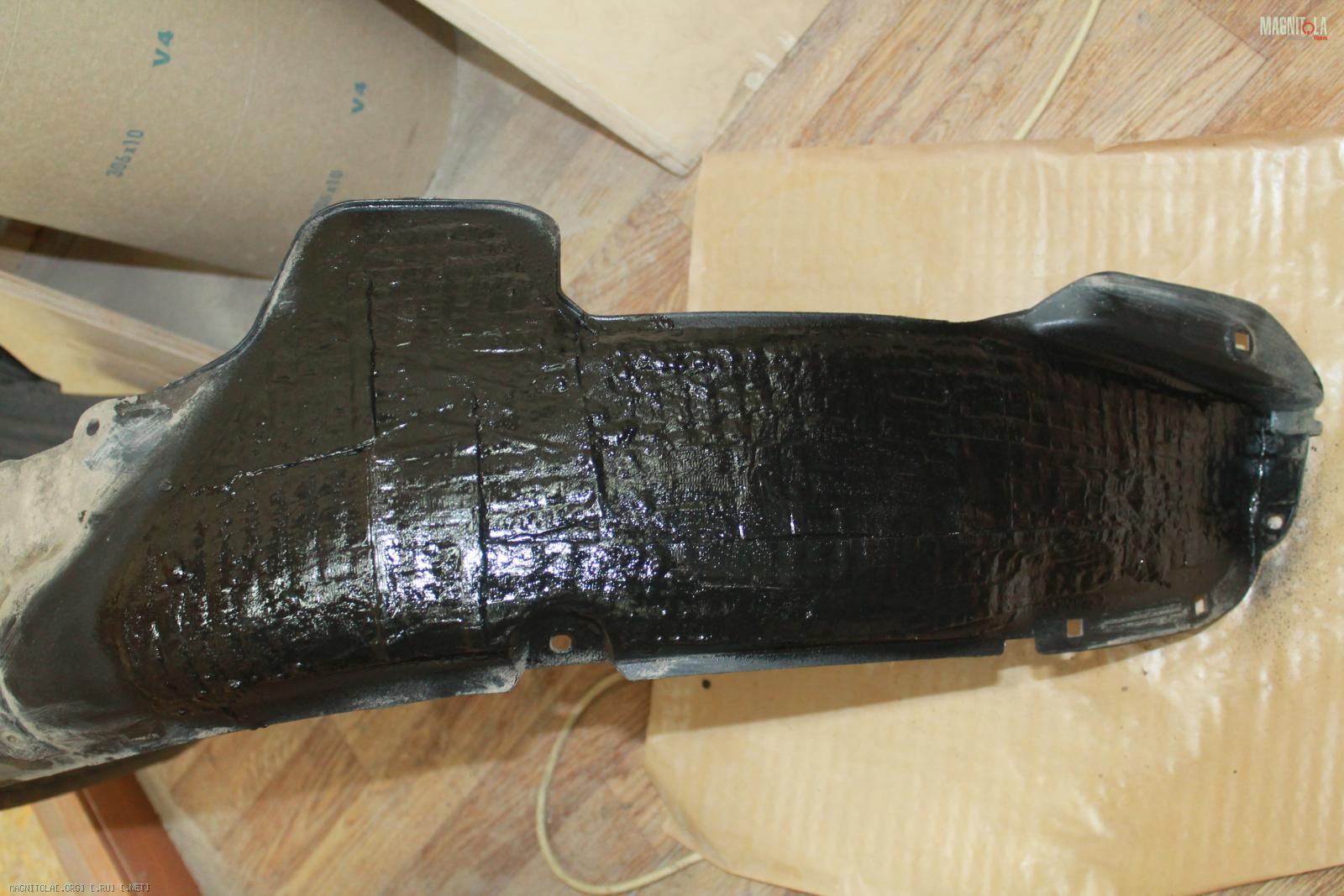

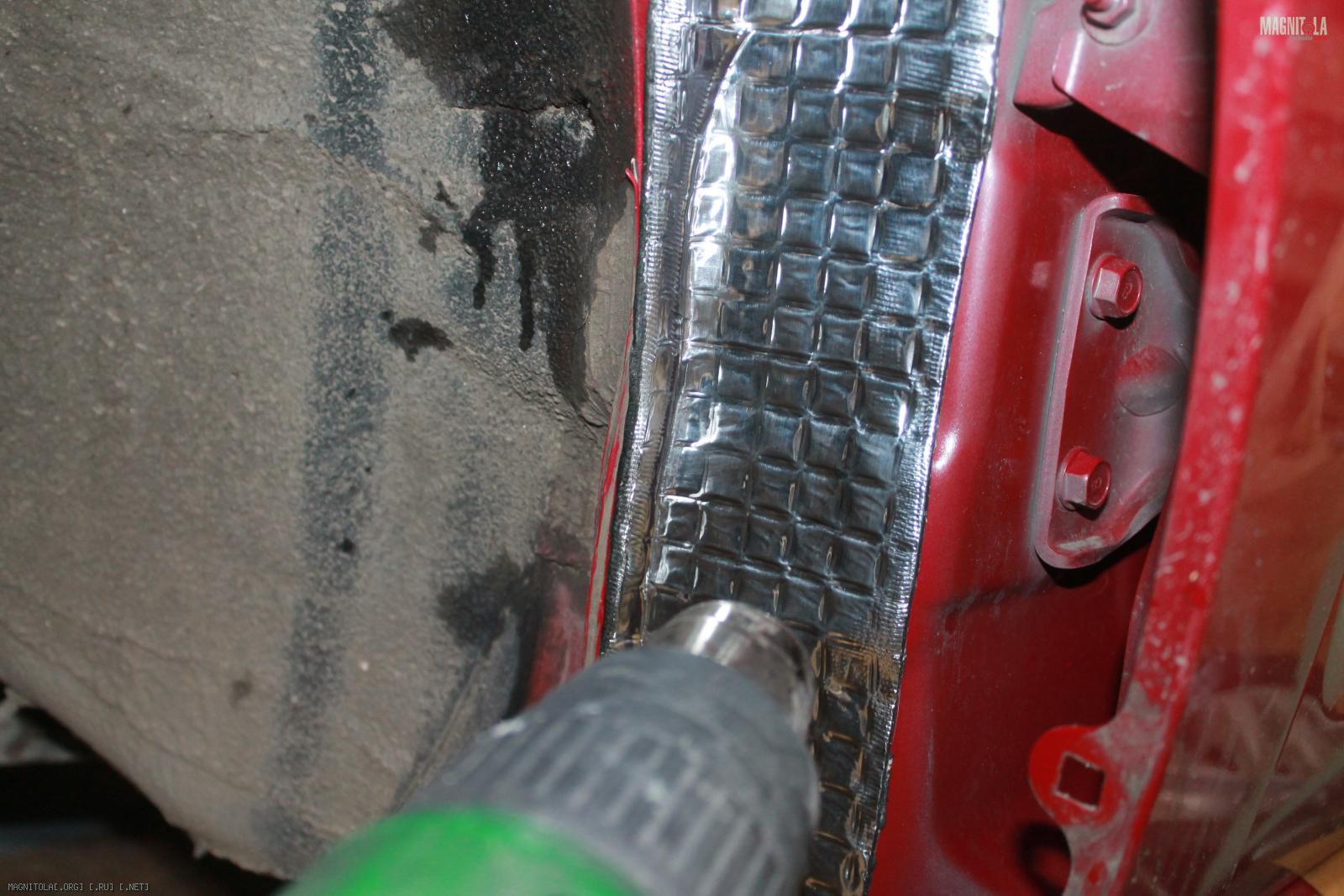

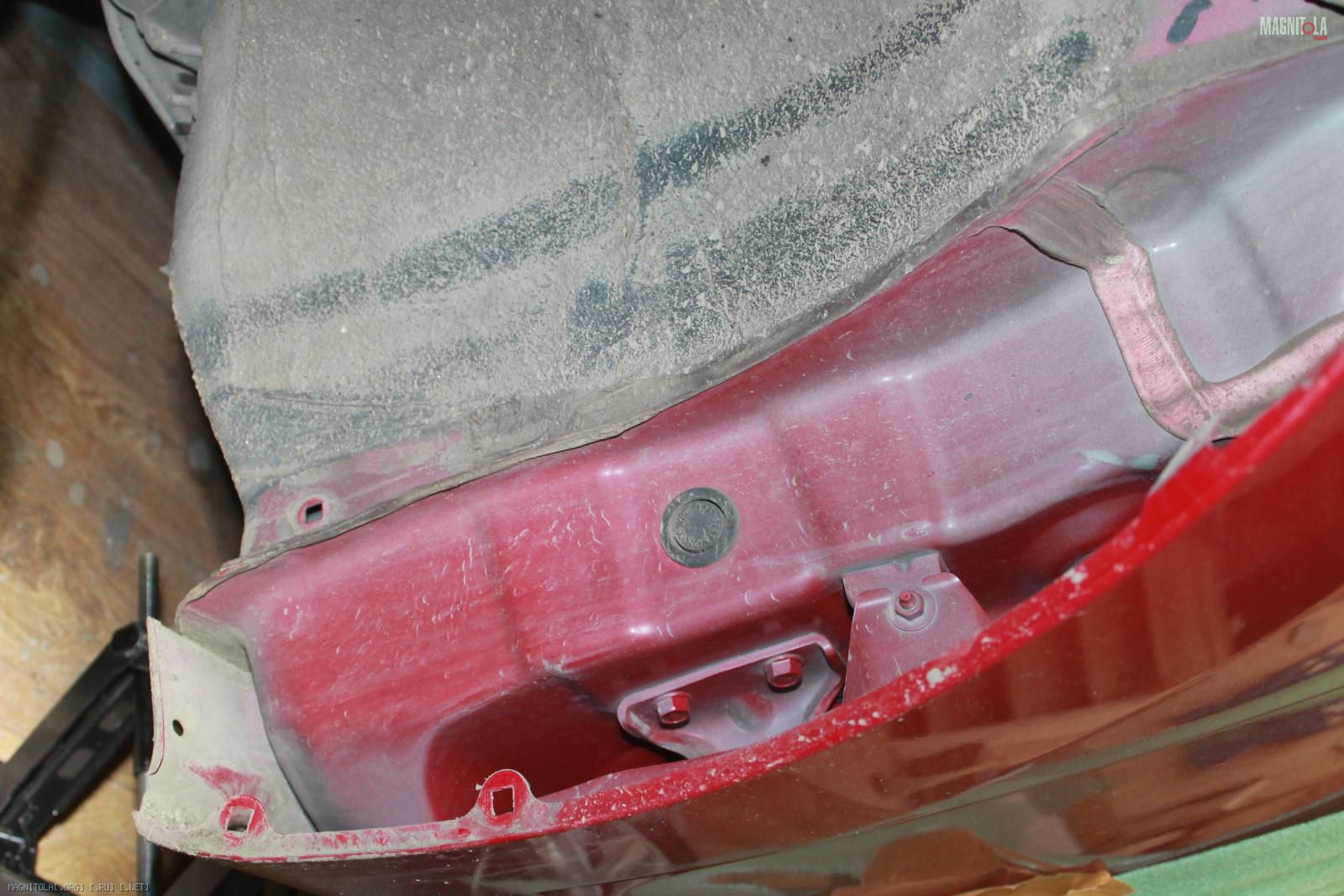

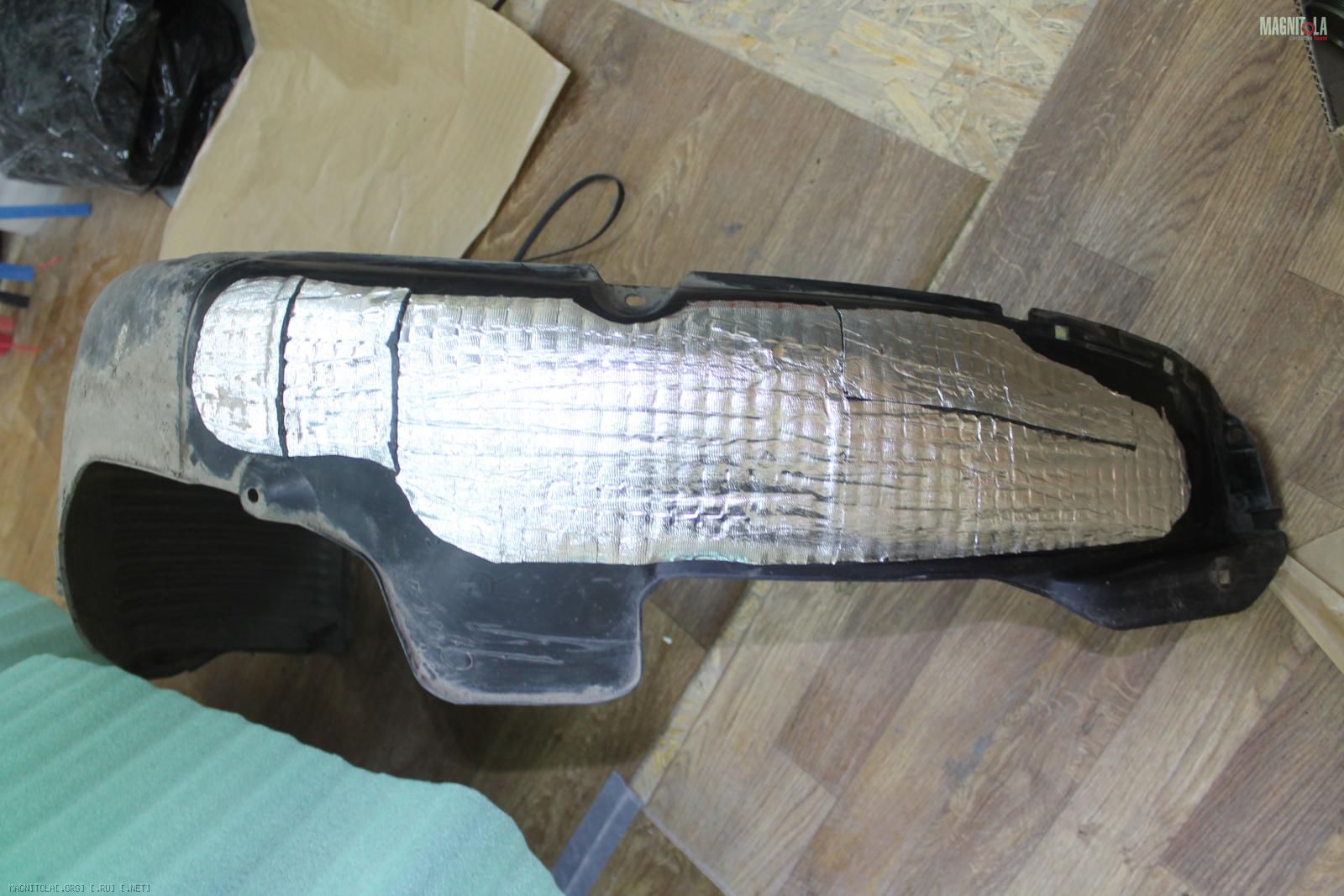

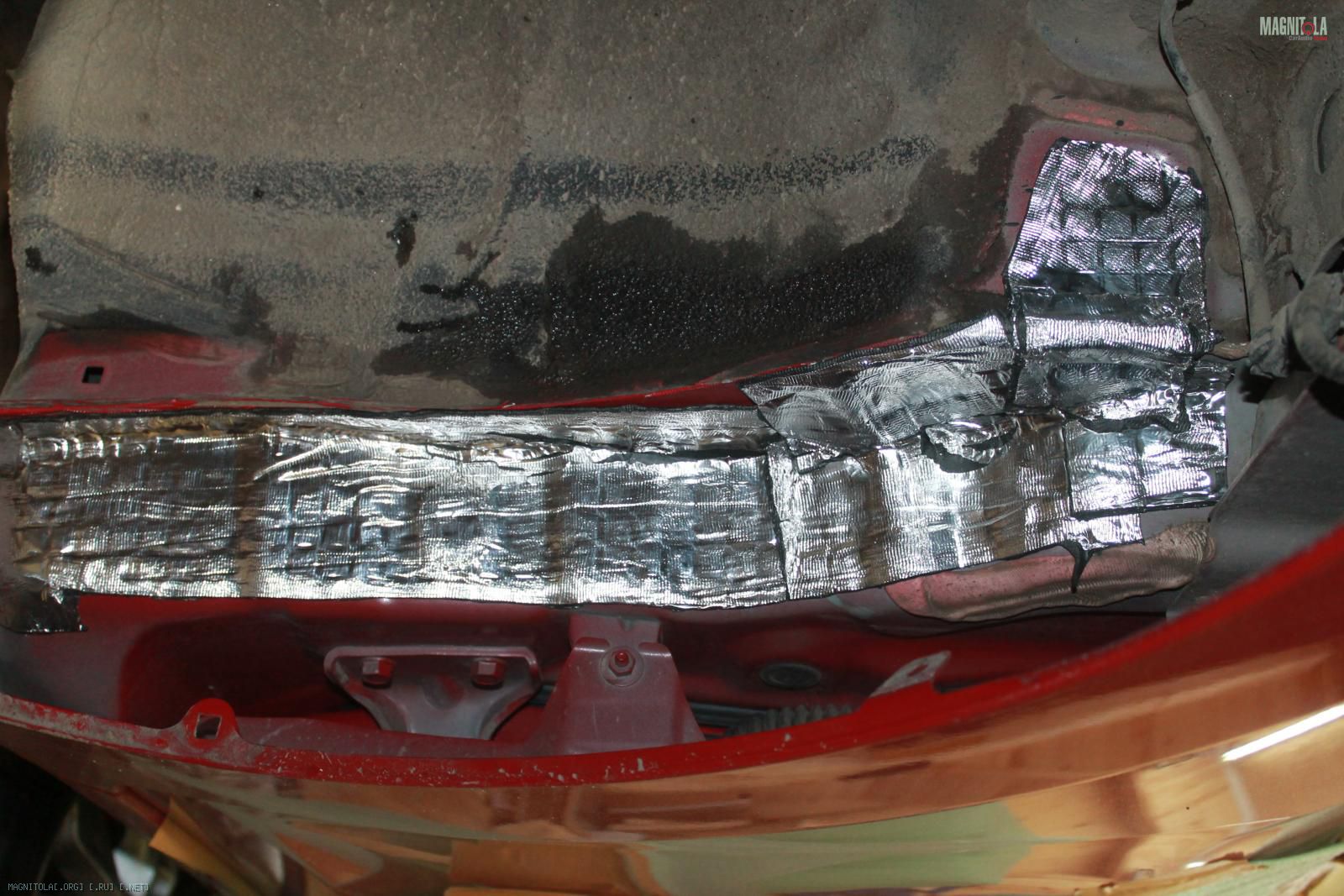

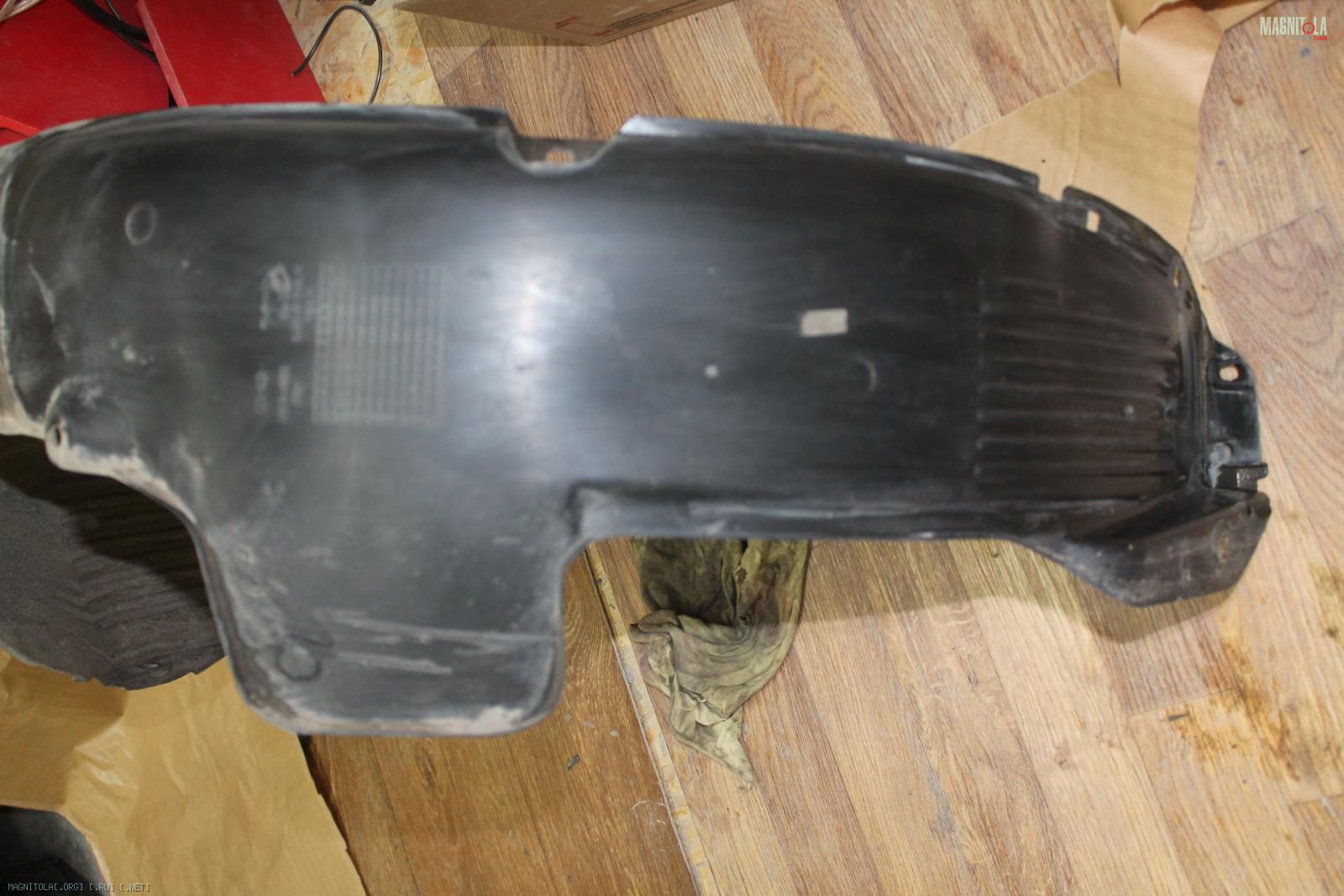

Виброизоляция передних арок снаружи.. очищаем арки, наносим вибру, греем, прикатываем, покрываем антигравийным составом, тоже самое и с пластиковым подкрылком..
Вложение 1064844Вложение 1064846Вложение 1064848Вложение 1064850Вложение 1064852Вложение 1064854Вложение 1064856

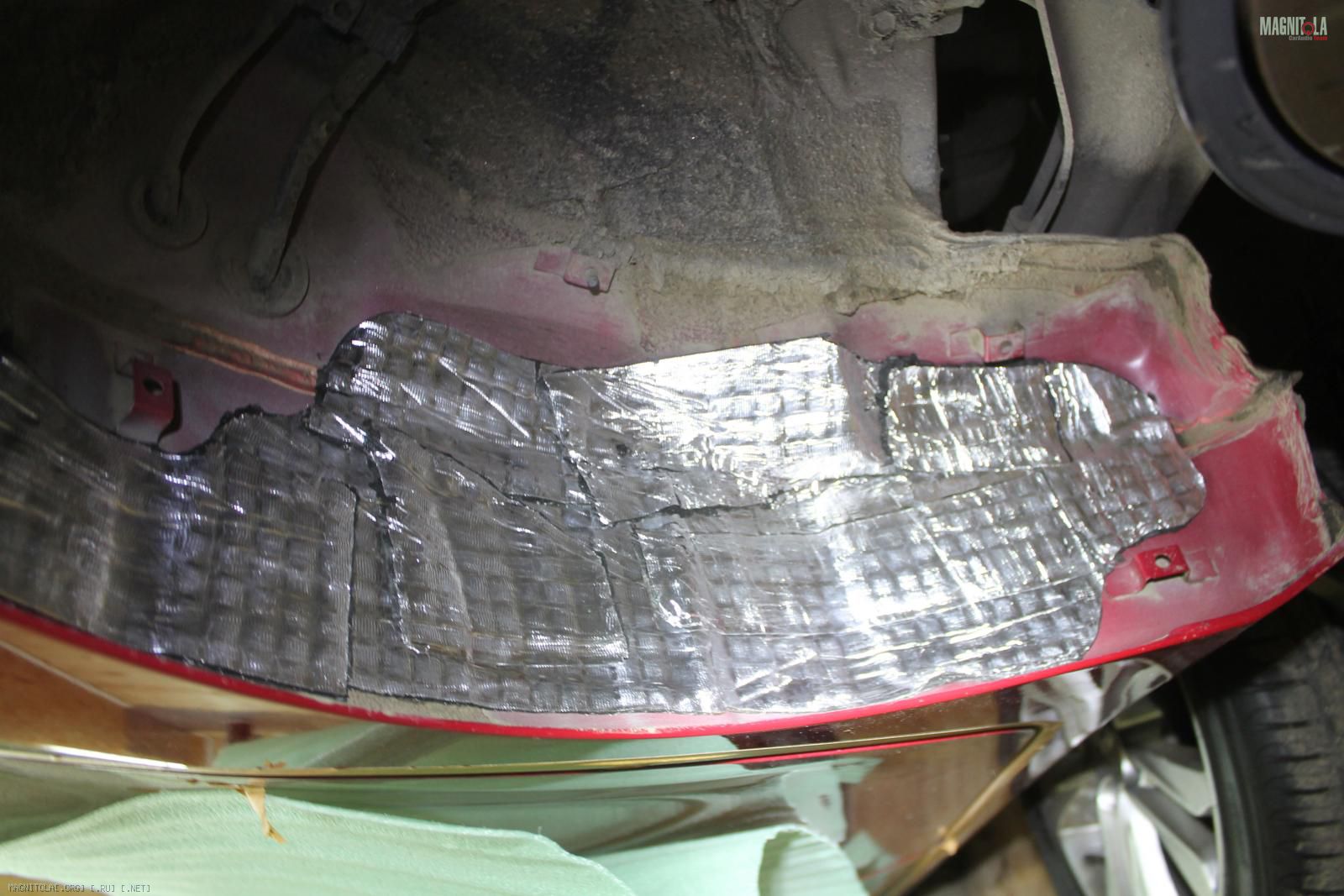

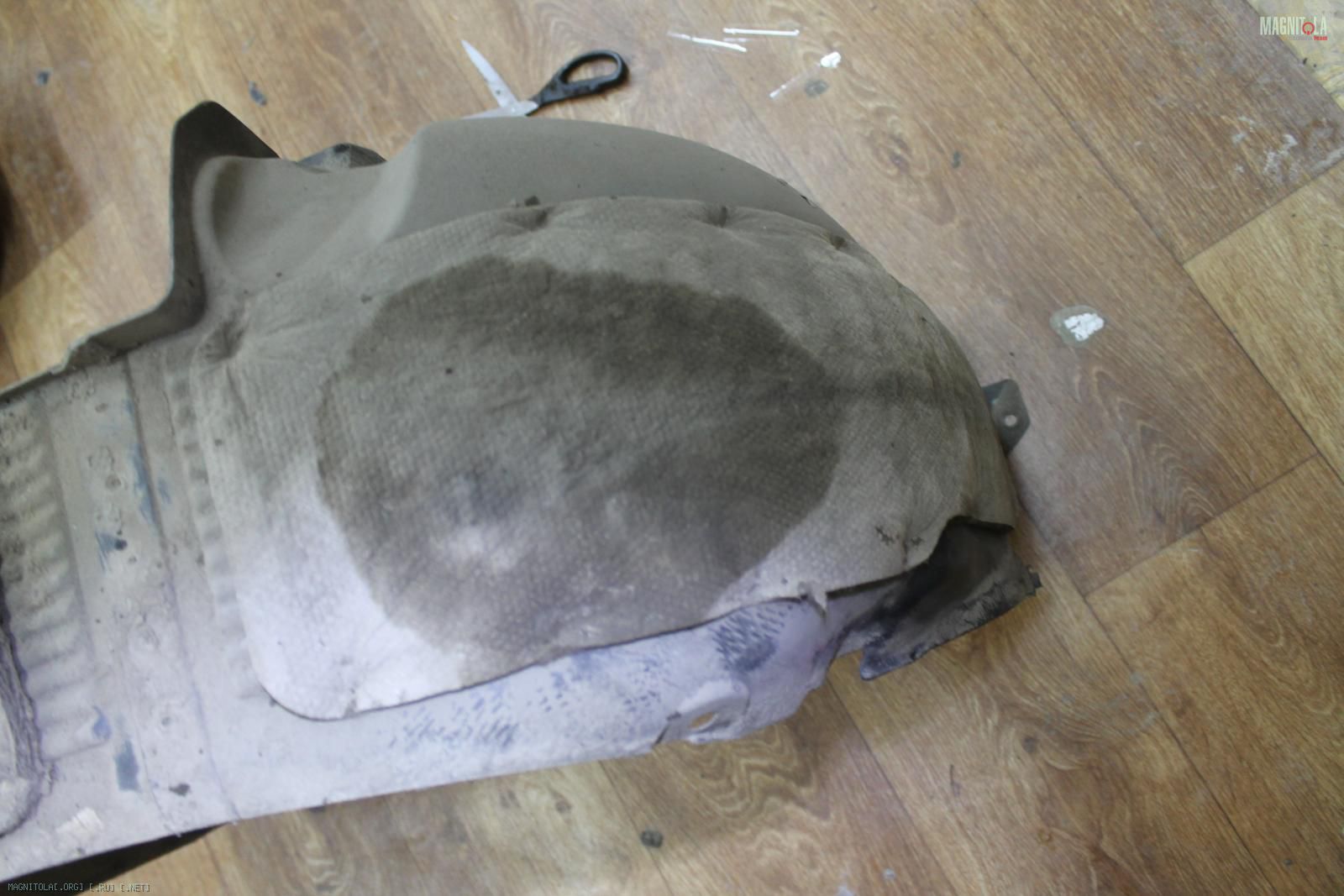

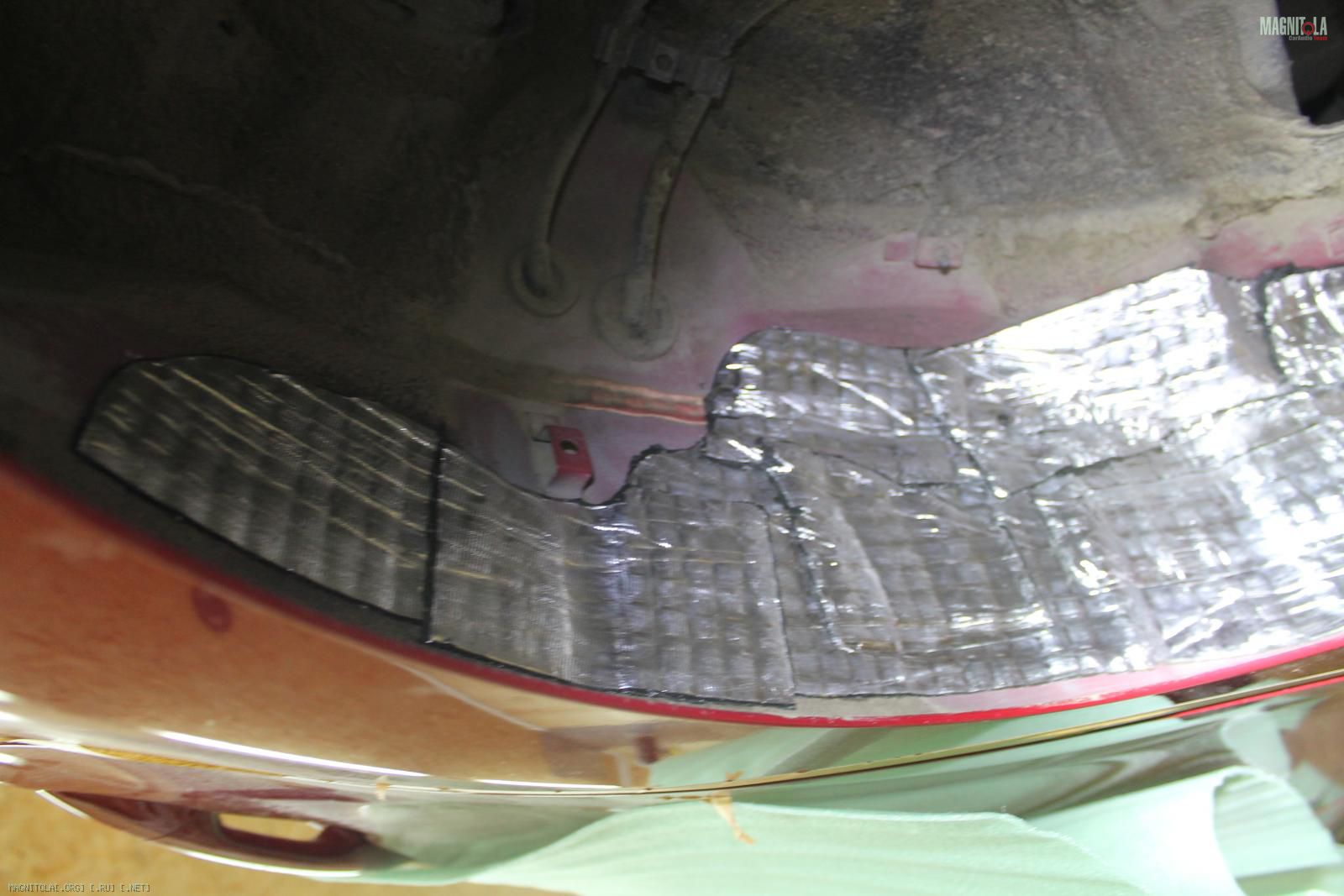

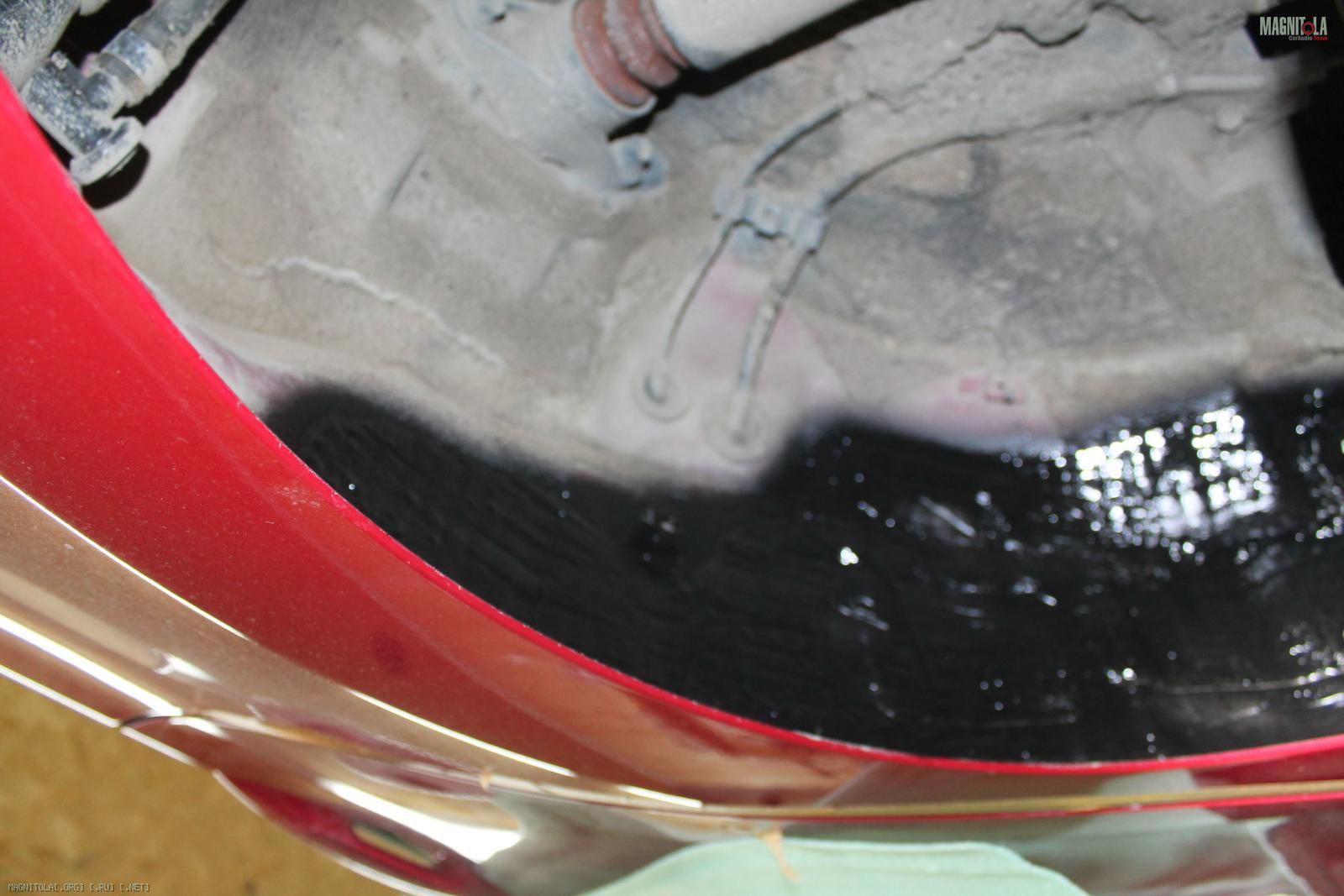

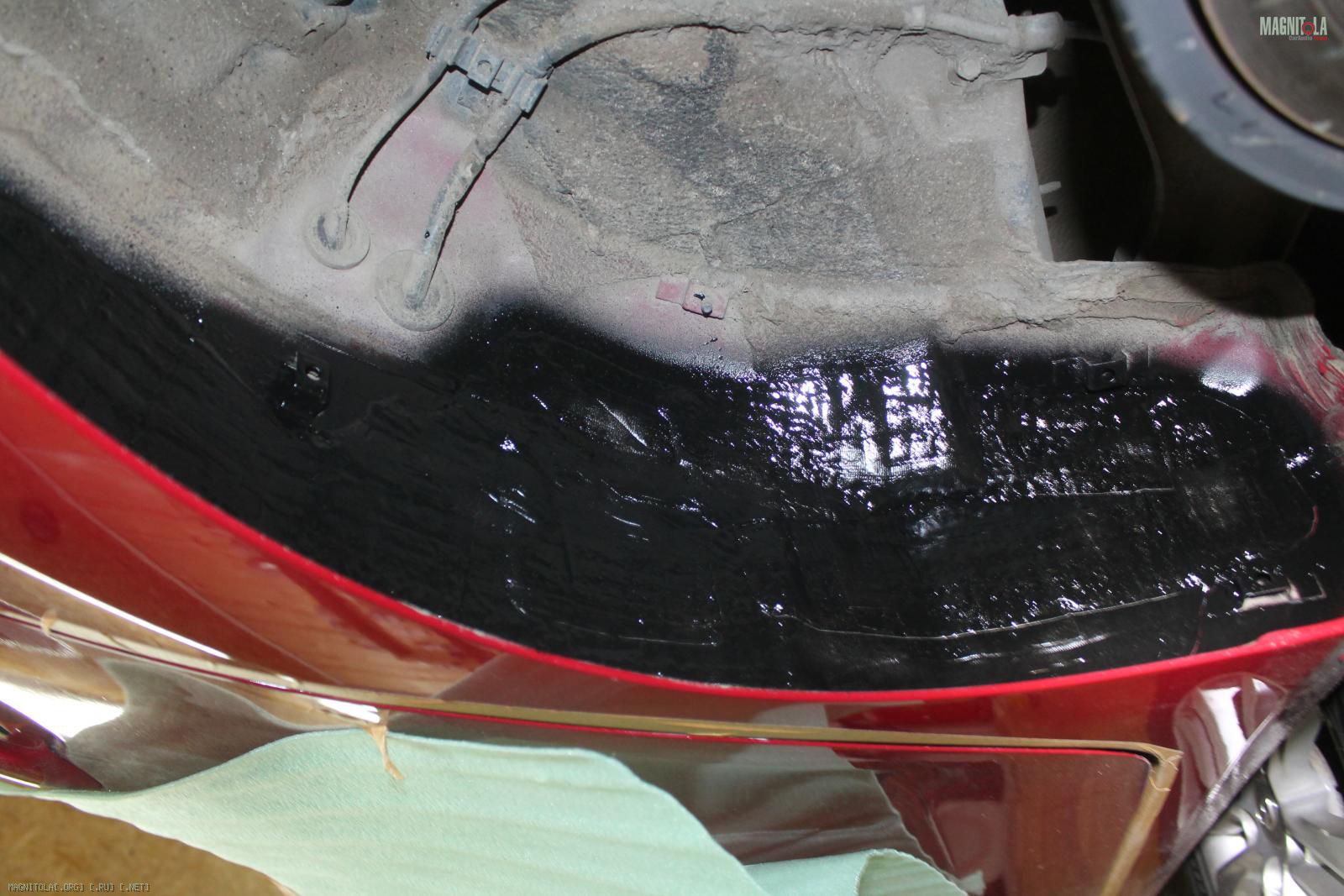

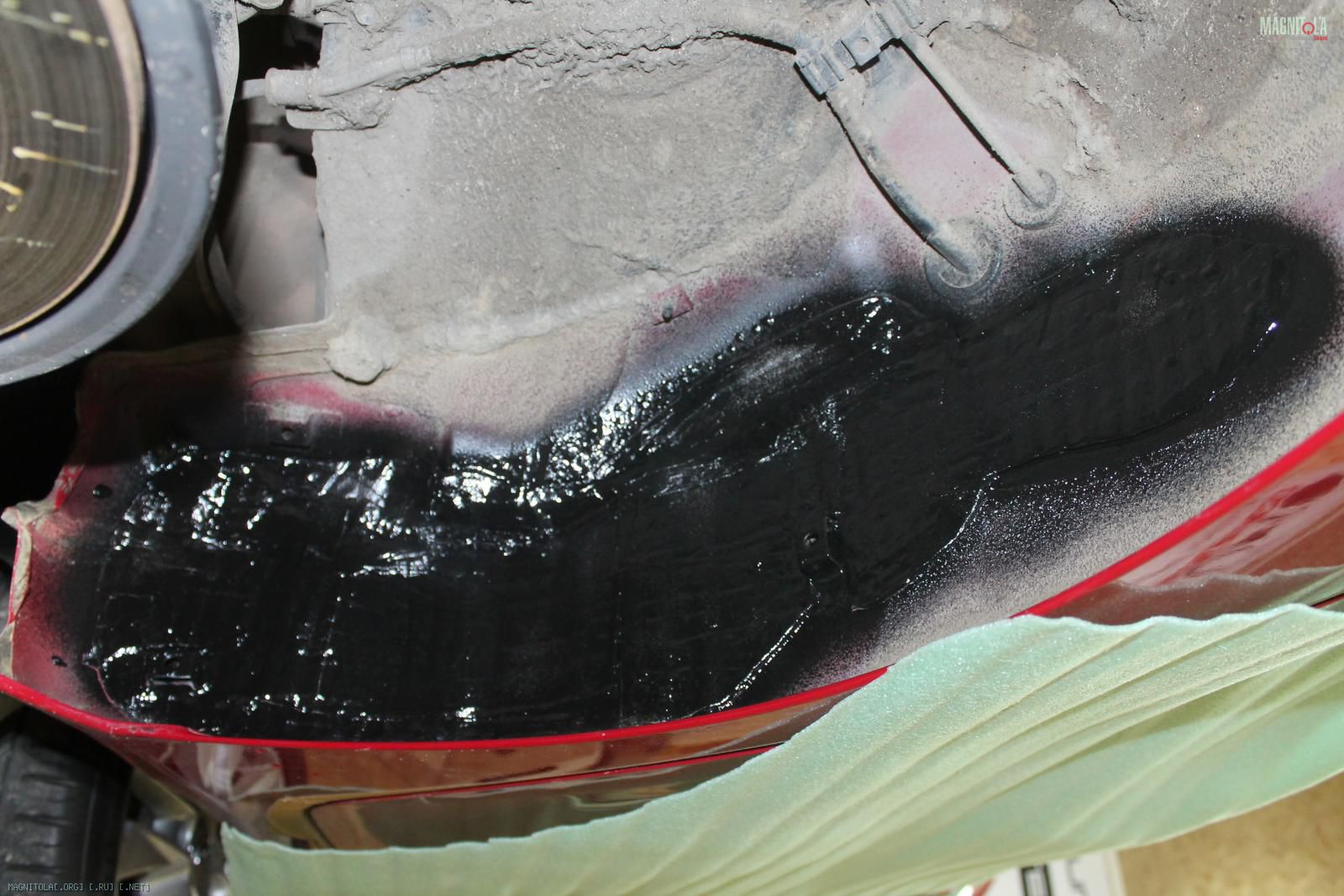

Задние..
Вложение 1064858Вложение 1064860Вложение 1064862Вложение 1064864Вложение 1064866Вложение 1064868Вложение 1064870Вложение 1064872Вложение 1064874Вложение 1064876Вложение 1064878Вложение 1064880Вложение 1064882Вложение 1064884

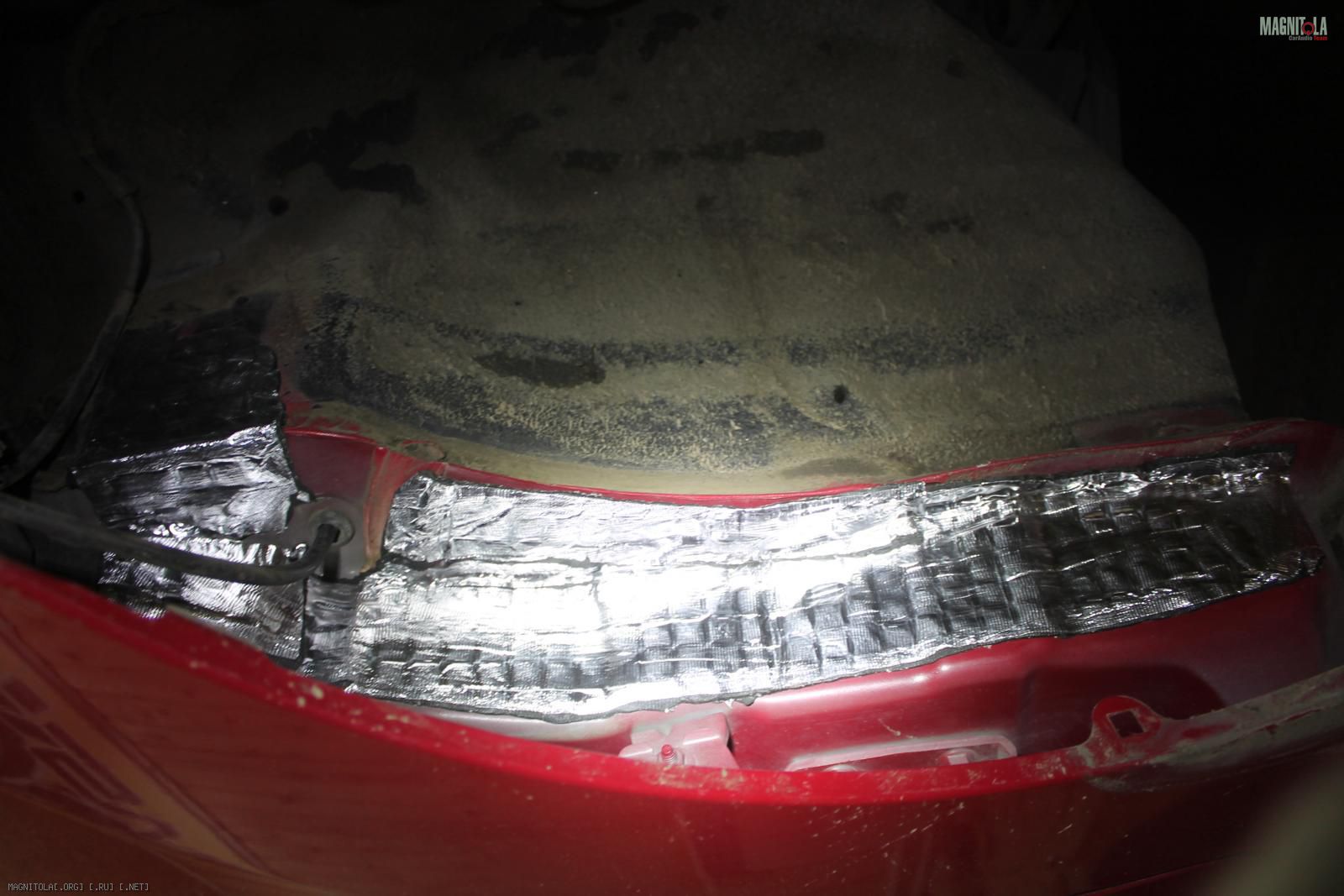

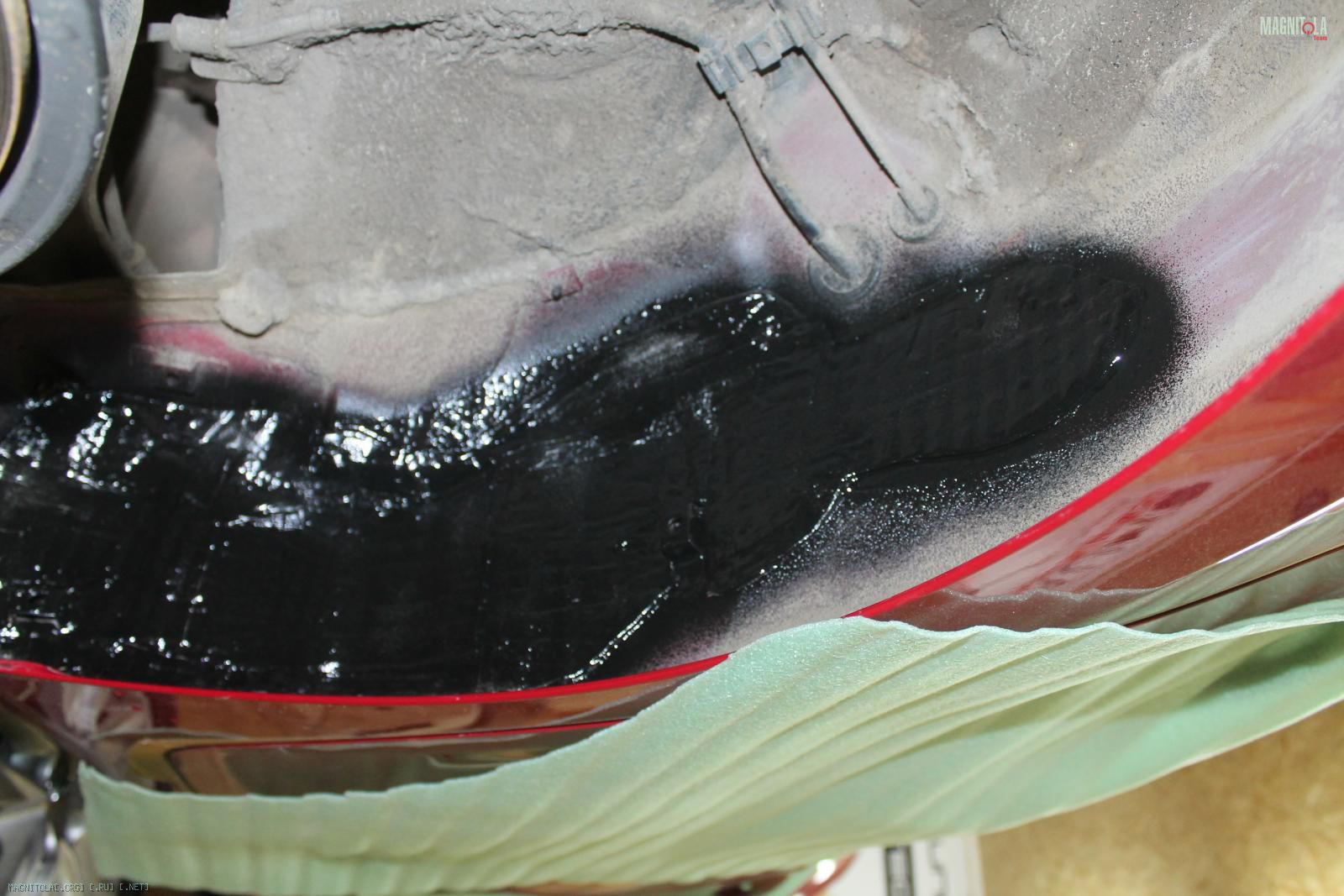

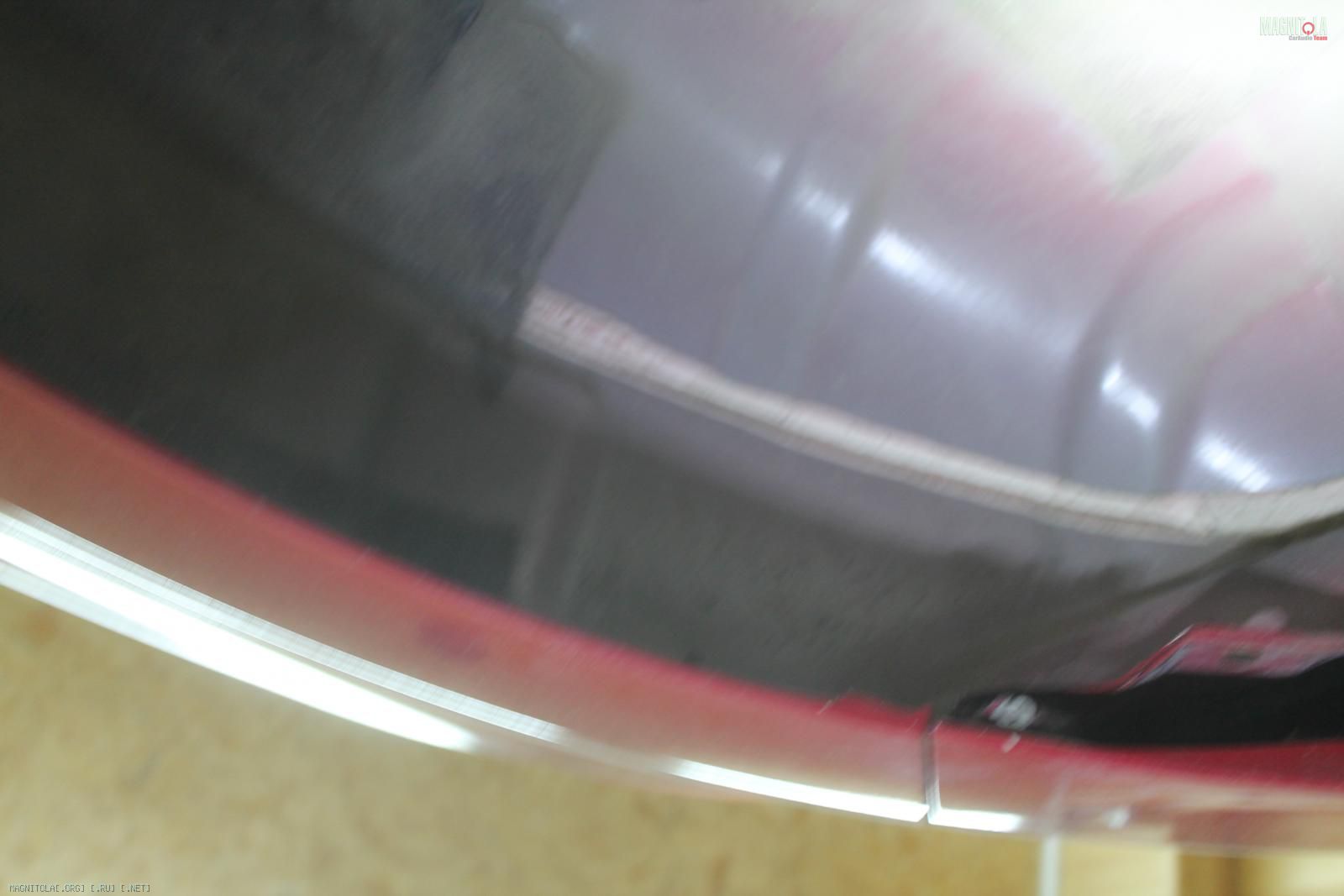

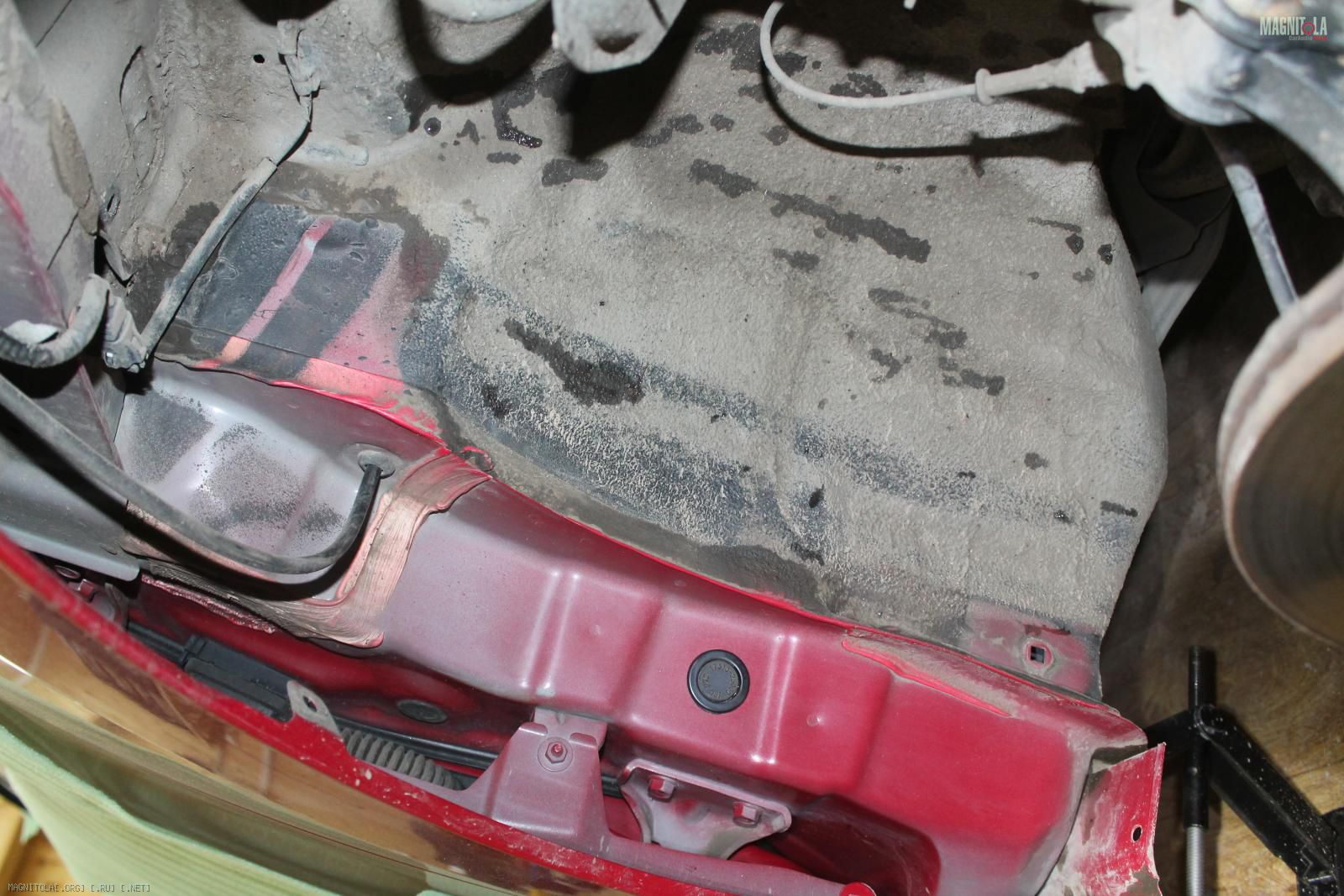

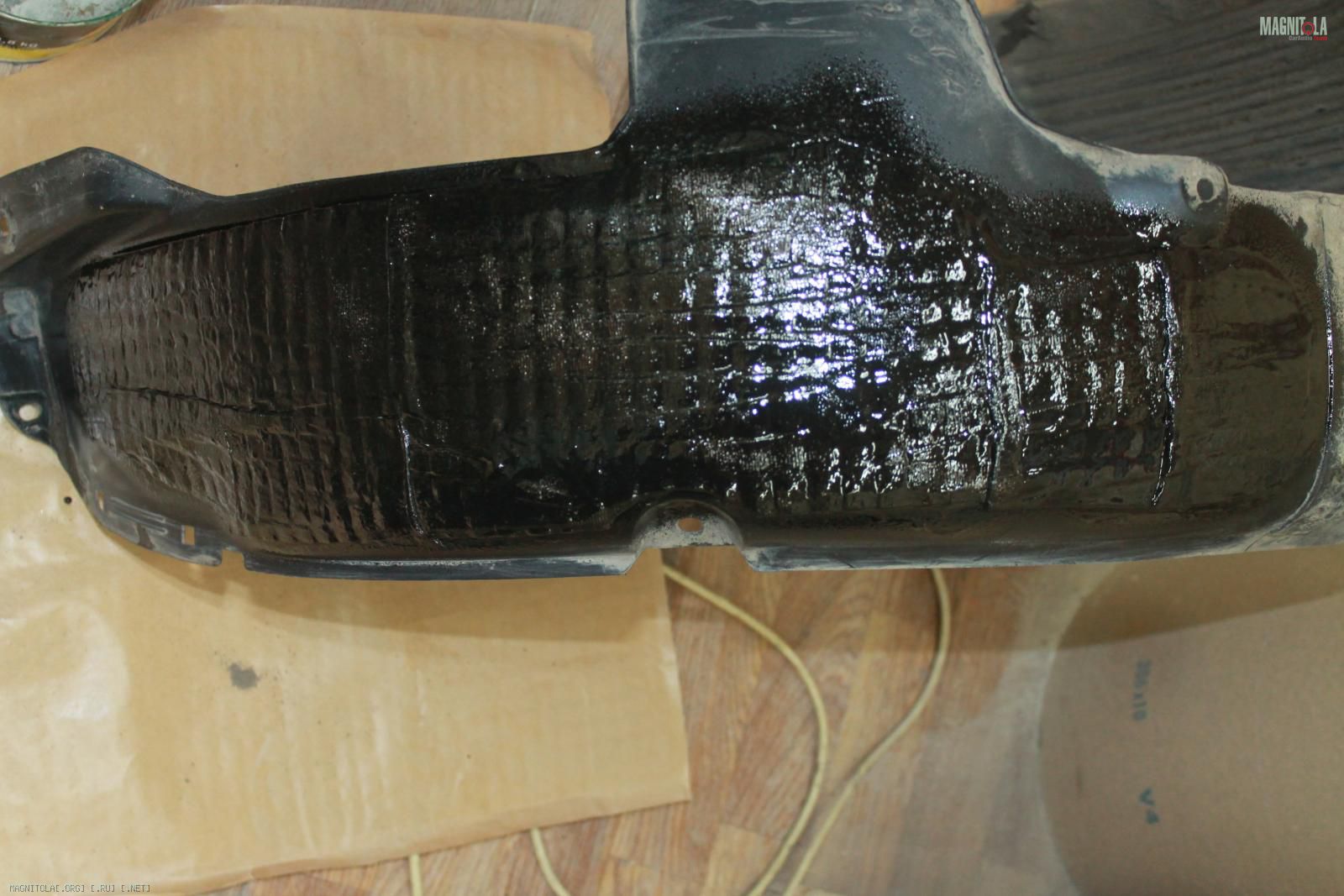

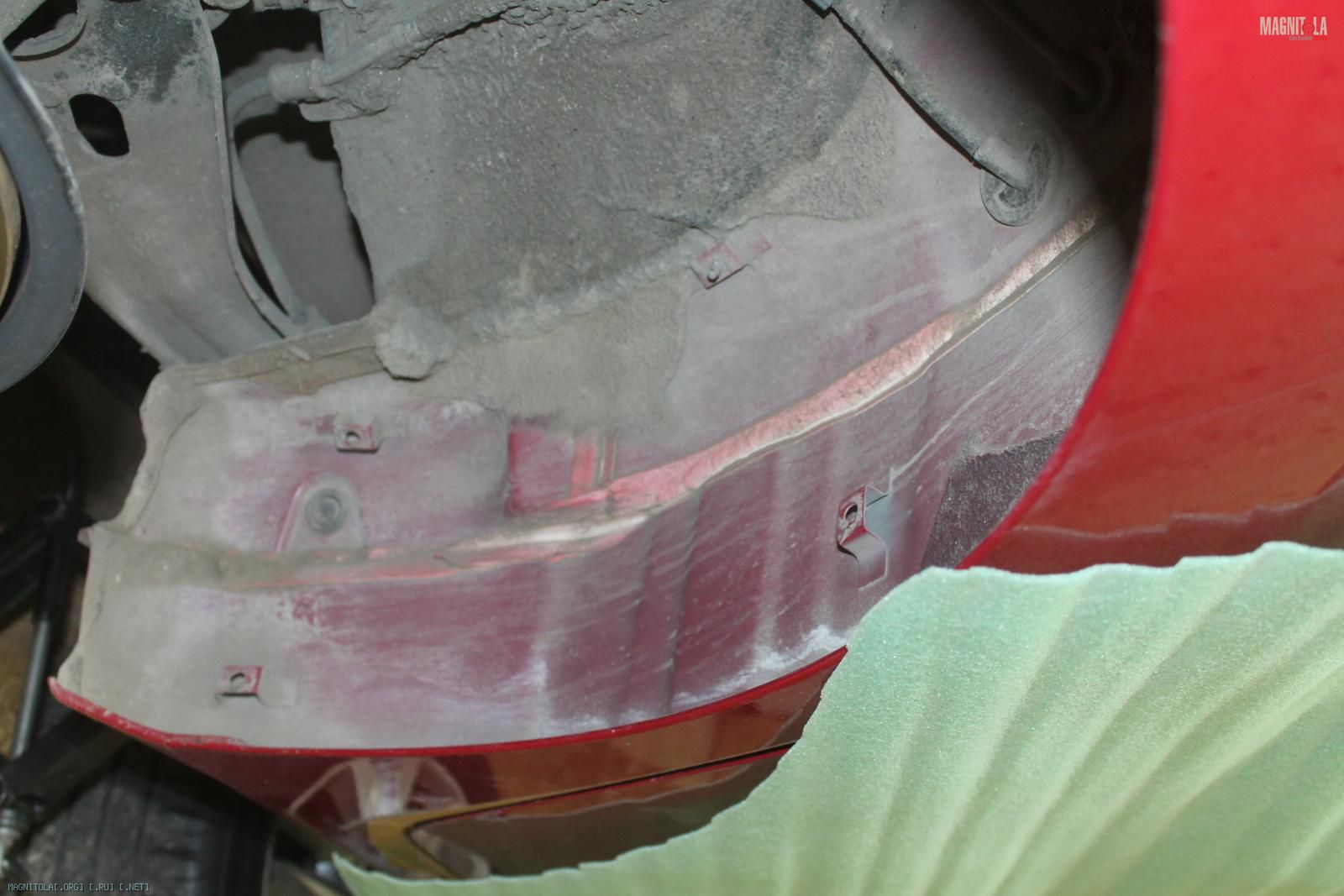

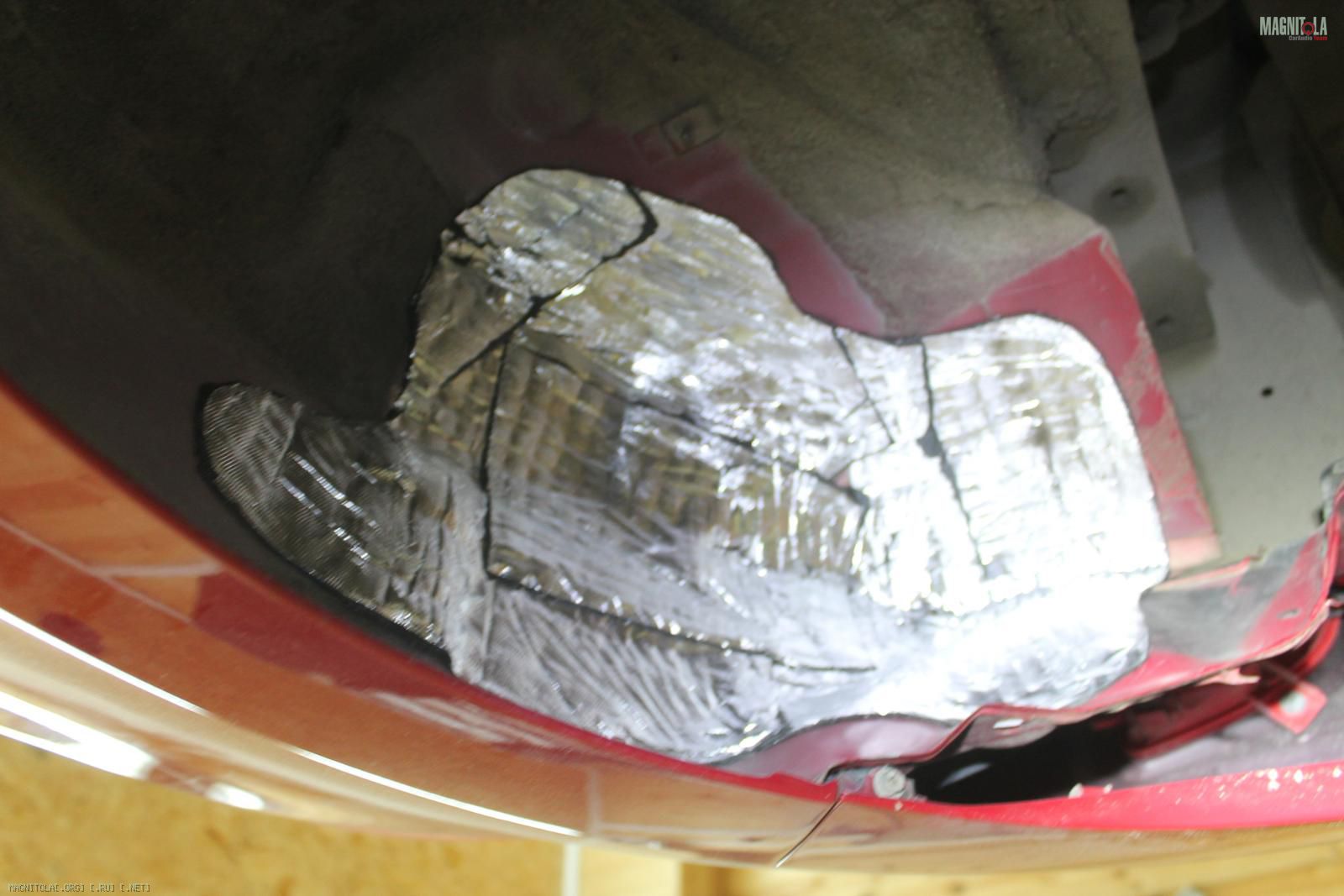

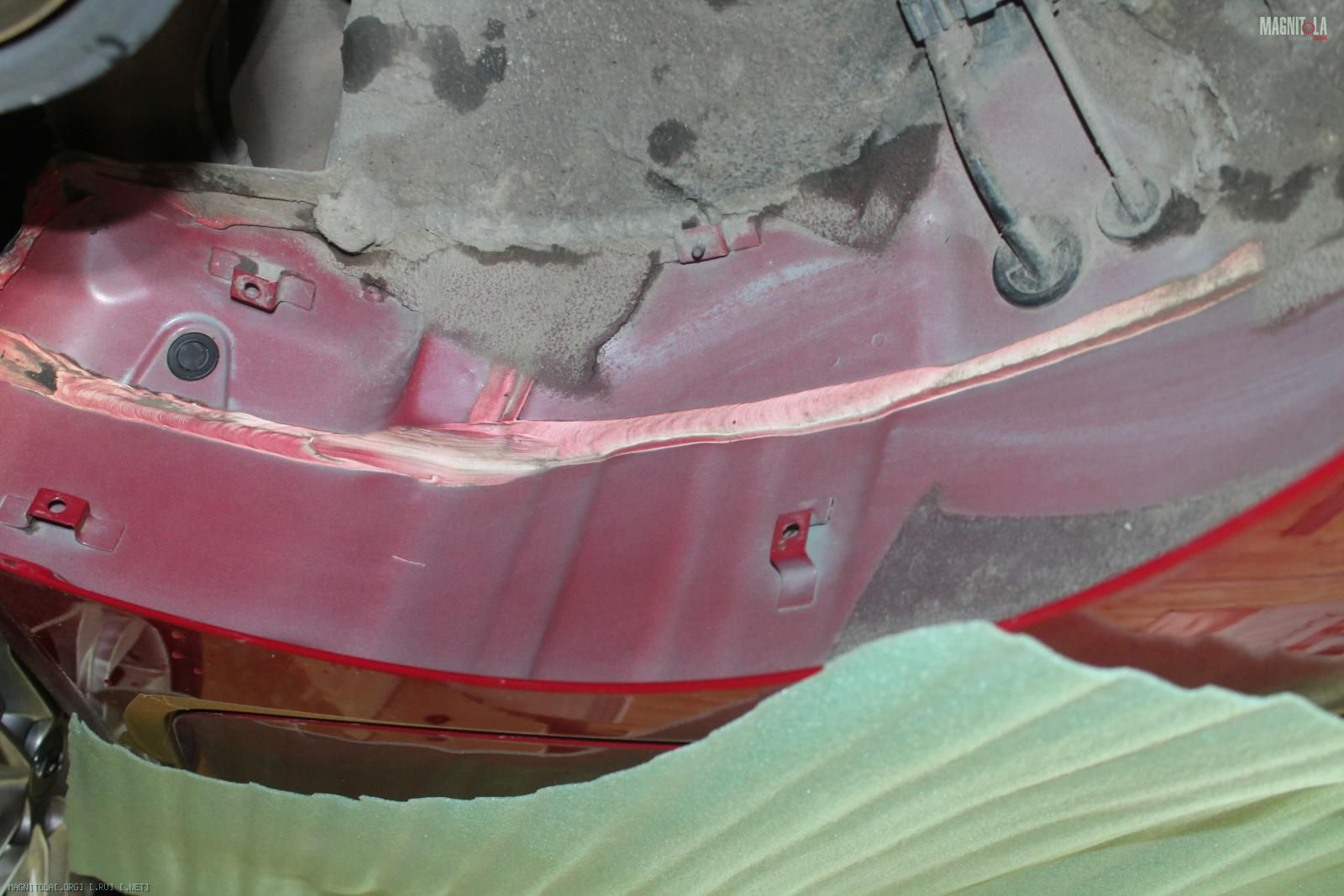

Др сторона
Вложение 1064886Вложение 1064888Вложение 1064890Вложение 1064892Вложение 1064894Вложение 1064896Вложение 1064898Вложение 1064900Вложение 1064902Вложение 1064904Вложение 1064906Вложение 1064908Вложение 1064910Вложение 1064912Вложение 1064914

Итог... самый тихий хундай готов)

Вот мне примерно этотредстоит с братом i30 (кис сид), точнее крыша и пол остались. Багажник такой же, в правом крыле с обшивкой стелс под 10' набрал 30 л. Грязными, но морда не плоская, с плоской думаю ~16-18 будет.
ковралин нормально на место ложится? Штатную вибру с крыши и пола удаляли?

Цитата:

---

Сообщение от mohov_a

Вот мне примерно этотредстоит с братом i30 (кис сид), точнее крыша и пол остались. Багажник такой же, в правом крыле с обшивкой стелс под 10' набрал 30 л. Грязными, но морда не плоская, с плоской думаю ~16-18 будет.
ковралин нормально на место ложится? Штатную вибру с крыши и пола удаляли?

---

я уложил.. с крышы еще можно снять, а с пола не отдерешь, на полу не вибра

st220, подскажи, айтон и войлок сильно лучше сплена?
просто буду пол катать скоро с багажником.
вот думаю...

---------- Сообщение добавлено 06.10.2016 в 17:32 ----------

Цитата:

---

Сообщение от st220

Вязка косы акустической проводки

---

какие провода были использованы?

Цитата:

---

Сообщение от podisha

st220, подскажи, айтон и войлок сильно лучше сплена?
просто буду пол катать скоро с багажником.
вот думаю...

---------- Сообщение добавлено 06.10.2016 в 17:32 ----------


какие провода были использованы?

---

Сплен с шумоизоляцией никак не связан - это теплоизолятор, да и с клеевым слоем, который разрушается от влаги, айтон шумопоглотитель, как и более эффективный войлок.
Пугв 2*2,5мм2

Подготовили небольшую кучку колечек
Вложение 1065328Вложение 1065330
